AMD A10-5800K. Особенности

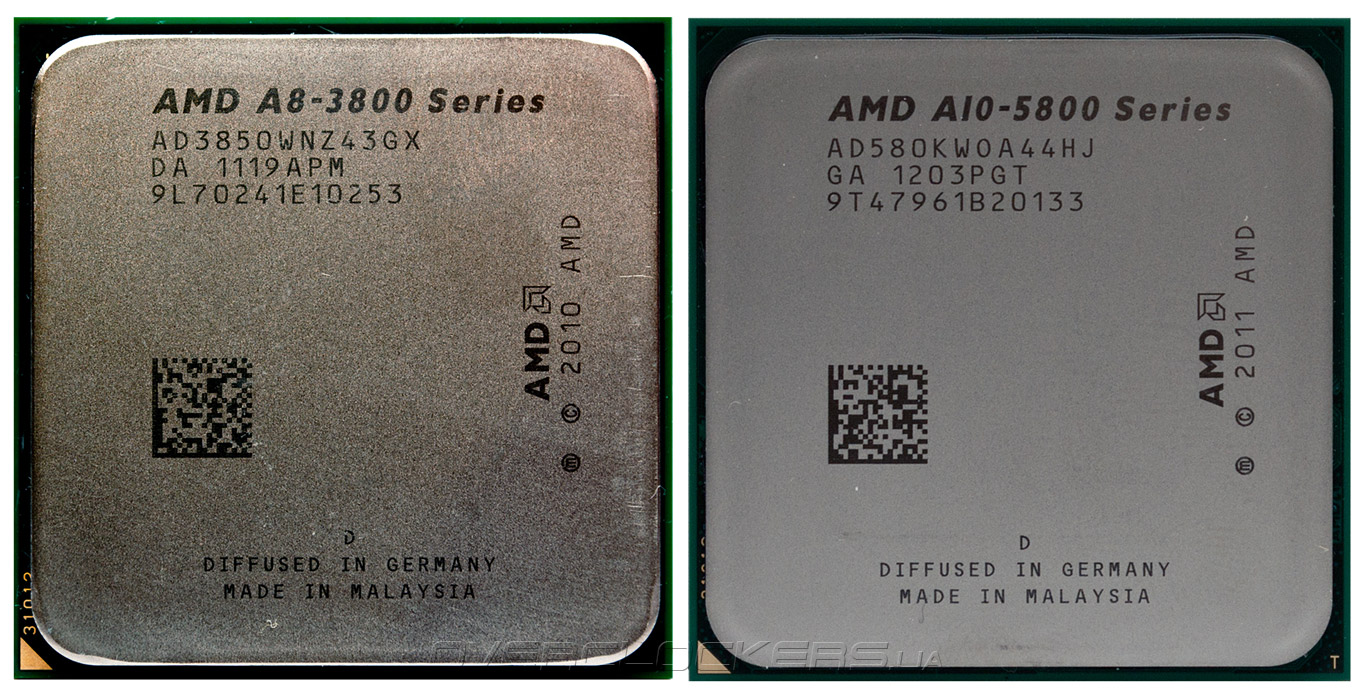

Попавший в нашу тестовую лабораторию AMD A10-5800K оказался без какого-либо комплекта поставки, поэтому, о дизайне упаковки и фирменном кулере нам сказать нечего. Сам гибридный процессор был выпущен на 3-й неделе 2012 года на фабрике GlobalFoundries в Дрездене, Германия. Хрупкий полупроводниковый кристалл накрыт металлической крышкой, выполняющей также функции распределителя тепла. Внешне Trinity ничем, кроме маркировки, не отличим от APU A-series предыдущего поколения.

AMD A10-5800K

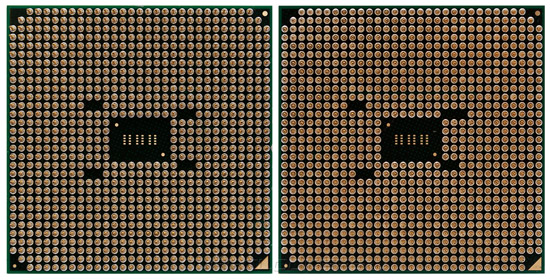

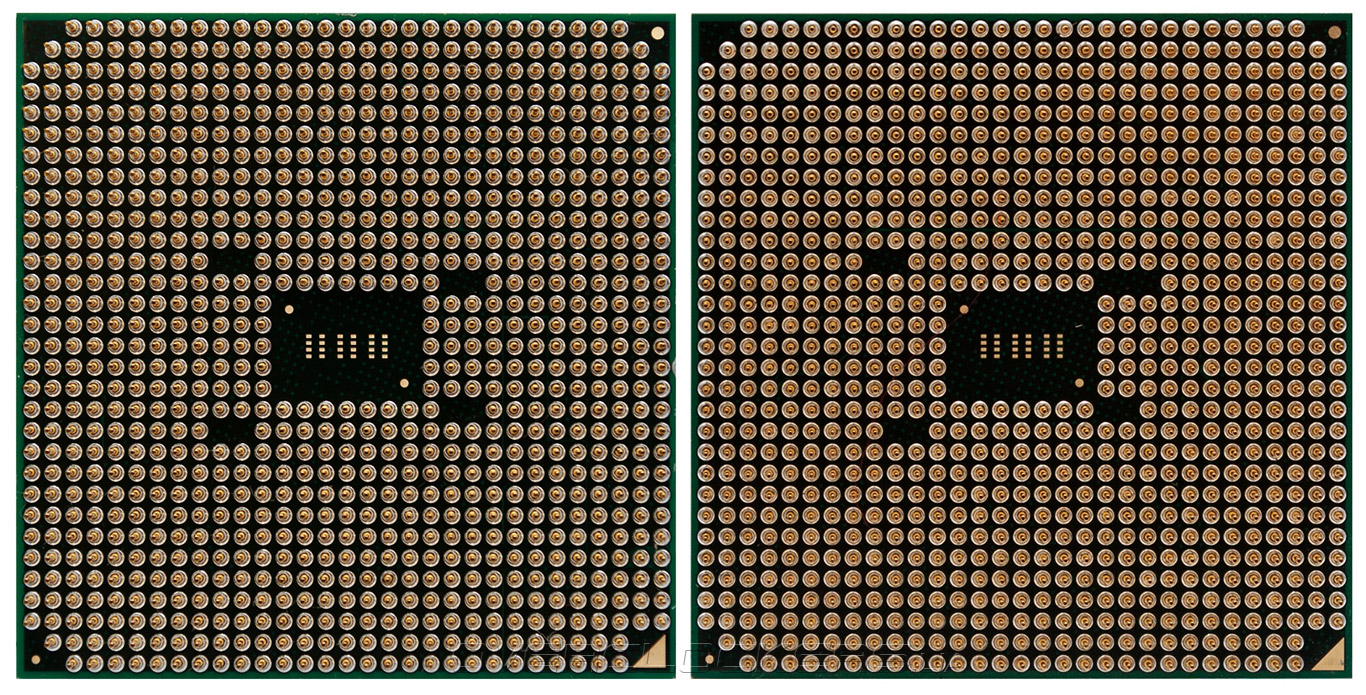

С обратной стороны гибридного процессора AMD A10-5800K находятся 904 позолоченных ножек, тогда как у его предшественников, предназначенных для установки в разъем Soсket FM1, контактов было на один больше — 905, так что вставить новые AMD A-series в старые материнские платы не получится.

AMD A10-5800K

В продуктовой линейке гибридных процессоров второго поколения AMD A10-5800K занимает верхнюю строку в табели о рангах. Эта модель имеет наибольшие среди APU A-series тактовые частоты, разблокированный коэффициент умножения и самое производительное графическое ядро Radeon HD7660D. Расплачиваться за такую «роскошь» приходится солидным энергопотреблением, поэтому, для старшего APU установлен TDP на уровне 100 Вт.

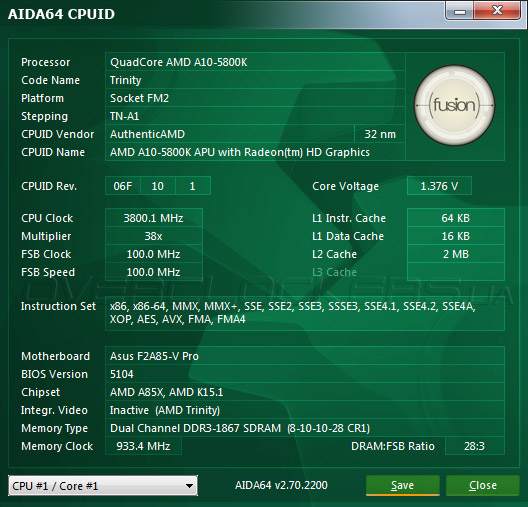

Информационно-диагностическая утилита AIDA64 отлично осведомлена о характеристиках гибридных процессоров Trinity и безошибочно выдает о них полную информацию. Полупроводниковый кристалл А10-5800K имеет ревизию А1, а его номинальная частота составляет 3800 МГц при напряжении 1,375 В.

AMD A10-5800K

Благодаря работе технологии AMD Turbo Core 3.0, большую часть времени вычислительные ядра функционируют на 4000 МГц с напряжением 1,464 В, а при запуске приложений, не имеющих многопоточной оптимизации частота повышается до впечатляющих 4200 МГц.

AMD A10-5800K

В моменты простоя в дело вступает функция энергосбережения AMD Cool’n’Quite, которая снижает частоту и напряжение вычислительных ядер до 1400 МГц и 1,072 В соответственно.

AMD A10-5800K

Использование продвинутой микроархитектуры обеспечивает AMD A-series второго поколения поддержку наборов инструкций SSE4.1 и SSE4.2, а также специфические инструкции XOP и AVX, которые увеличивают быстродействие при обработке мультимедйиных данных, а также набор команд AES, ускоряющий шифрование. Как мы уже говорили, гибридные процессоры Trinity получили поддержку инструкций FMA3 и F16C. Встроенный контроллер памяти обеспечивает работу модулей SDRAM DDR3 в двухканальном режиме на частоте 1866 МГц, но, при наличии «правильной» системной платы могут быть доступны режимы до 2400 МГц включительно.

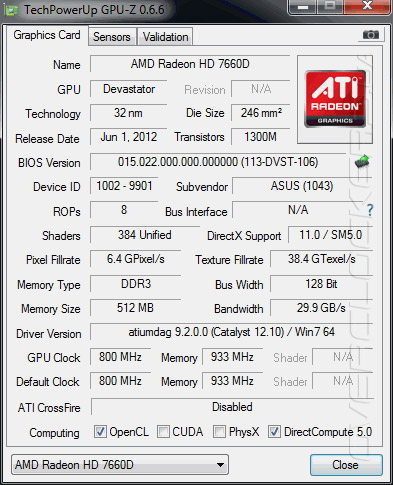

Встроенное в AMD A10-5800K видеоядро Radeon HD 7660D содержит 384 унифицированных потоковых процессора и 24 текстурных блока, работающих на частоте 800 МГц. Использование дизайна VLIV4 обеспечивает интегрированной видеокарте поддержку API DirectX 11, DirectCompute 5.0 и OpenCL.

AMD A10-5800K

В итоге, гибридный процессор AMD А10-5800K имеет вполне современные и очень конкурентоспособные характеристики. При рекомендованной стоимости в 133 доллара США прямыми конкурентами для новинки выступают двухъядерные модели Intel Core i3, которые благодаря поддержке Hyper Threading также поддерживают обработку четырех вычислительных потоков. Тем не менее, у APU Trinity есть сильный козырь, которого начисто лишены бюджетные продукты Intel — богатые возможности разгона, к исследованию которых мы немедленно приступаем.


Разгонный потенциал

Прежде чем приступить к исследованию частотного потенциала гибридного процессора AMD А10-5800K вспомним, какие трудности возникали во время разгона его предшественника APU Llano. Из-за использования единственного тактового генератора и жесткой фиксации множителей, формирующих тактовые частоты для работы различных подсистем, материнские платы Socket FM1 крайне негативно относятся к увеличению базовой частоты. Зная об этом, компания AMD сделала подарок энтузиастам, выпустив APU A-series с разблокированными коэффициентами умножения. Впрочем, владельцы «обычных» модификаций Llano также могли повысить быстродействие своих гибридных процессоров, но ровно на столько, насколько позволяли возможности системных плат.

Несмотря на кардинальные отличия в дизайне AMD A-series второго поколения, архитектура платформы Socket FM2 не претерпела существенных изменений в сравнении с предшественницей, унаследовав от неё нестабильное поведение после увеличения базовой частоты. К счастью, в продуктовой линейке Trinity также присутствуют модификации с литерою «К» в названии модели, обладающие незаблокированными коэффициентами умножения. Именно к таким продуктам относится и герой сегодняшнего обзора — AMD А10-5800K, поэтому, во время экспериментов по разгону мы воспользовались всеми его преимуществам.

Согласно нашим исследованиям, разгонный потенциал гибридных процессоров Llano находится около отметки в 3600 МГц при использовании хороших воздушных систем охлаждения. Именно до такой частоты разогнался наш тестовый AMD A8-3850. Переход на микроархитектуру Bulldozer поднял планку разгона до 4500—4600 МГц «на воздухе», так что от AMD А10-5800K мы ожидали похожего результата. В итоге, при использовании мощного кулера Thermalright Silver Arrow гибридный процессор разогнался до 4500 МГц простым увеличением коэффициента умножения.

AMD A10-5800K

Для обеспечения стабильности напряжение на вычислительных ядрах было увеличено на 0,11875 В относительно штатного значения. В таком режиме система без ошибок выполняла весь набор тестовых приложений и даже сохраняла стабильность в стресс-тесте LinX. При этом температура гибридного процессора не превысила 53 °С, а напряжение 1,48 В можно считать относительно безопасным для повседневной эксплуатации. Что касается частоты северного моста, то нам удалось поднять её до 2200 МГц, а модули ОЗУ заработали в режиме 2133 МГц с задержками 10-11-11-30-2Т. Встроенная видеокарта разогналась со штатных 800 МГц до 1013 МГц, но для этого пришлось поднять соответствующее напряжение на 0,15 В — до 1,35 В. Стабильность в таком режиме была подтверждена многократным прохождением графических тестов.

AMD A10-5800K

Таким образом, не прибегая к экстремальным методам охлаждения, мы получили прирост тактовой частоты вычислительных ядер с 3800 МГц до 4500 МГц, а для встроенного графического ускорителя разгон составил 213 МГц. Не лучший результат, но не стоит забывать, что мы имеем дело со старшей моделью Trinity, для которой изначально установлены очень высокие тактовые частоты, следовательно, запас прочности полупроводниковых кристаллов практически исчерпан. В этой связи гораздо более интересными кандидатами для экспериментов по разгону выглядят младшие APU A-series.
