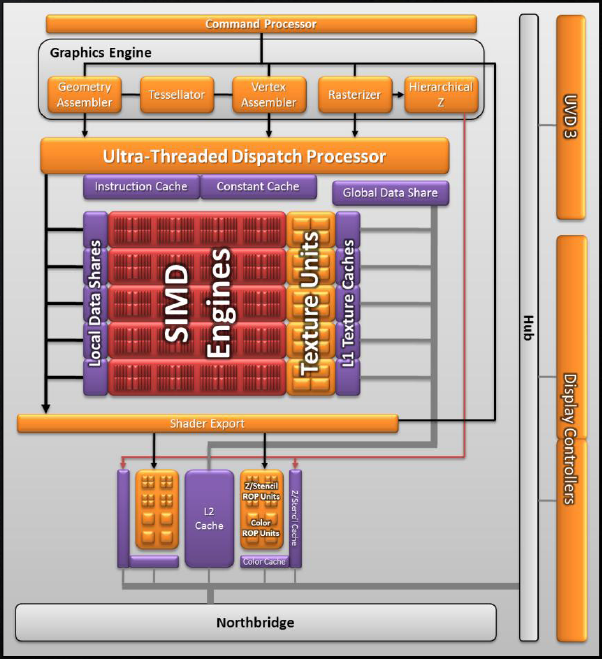

Графическая составляющая гибридных процессоров AMD Llano заслуживает отдельного упоминания. В основе видеоядра Sumo лежит хорошо знакомая микроархитектура VLIV5, известная по дискретным адаптерам семейства Evergreen. В максимальной конфигурации графический ускоритель может иметь до 400 потоковых процессоров, 20 текстурных блоков и 8 блоков растеризации, что соответствует видеокарте Radeon HD5550. Графический акселератор поддерживает аппаратную тесселяцию, ShaderModel 5.0 и DirectCompute, то есть полностью совместим с API DirectX 11. Кроме того, видеоядро позволяет выполнять потоковые вычисления для программ, использующих OpenCL 1.1. При тактовой частоте в 600 МГц 400 потоковых процессоров APU A-Series показывают производительность порядка 480 GFLOPS, что значительно превышает производительность х86-ядер при выполнении специализированных задач. Графический чип имеет отдельный блок аппаратного ускорения видео UVD3, который отлично справляется с декодированием VC-1, H.264, MPEG-2, Multi-View Codec (Blu-ray 3D), а также MPEG-4 (DivX/Xvid). При использовании соответствующего ПО возможно ускорение Flash. Нельзя сказать, что воспроизведение видео Full-HD является непосильной задачей для современных процессоров, однако, блок UVD3 позволяет существенно снизить энергопотребление за счет уменьшения нагрузки на вычислительные ядра.
В зависимости от модели APU конфигурации видеоядра могут отличаться количеством функциональных блоков и тактовой частотой. Технические характеристики интегрированных графических ускорителей гибридных процессоров Llano представлены в таблице.
| Видеоадаптер | Radeon HD 6550D | Radeon HD 6530D |
| Техпроцесс, нм | 32 | 32 |
| Количество потоковых процессоров | 400 | 320 |
| Количество текстурных блоков | 20 | 16 |
| Количество блоков рендеринга | 8 | 8 |
| Частота ядра, МГц | 600 | 443 |
| Шина памяти, бит | 128 | 128 |
| Тип памяти | DDR3 | DDR3 |
| Частота памяти, МГц | 1333 — 1866 | 1333 — 1866 |
| Объём памяти, МБ | 1024 | 1024 |
| Поддерживаемая версия DirectX | 11 | 11 |
| Заявленная максимальная потребляемая мощность, Вт | 65/100* | 65/100* |
*— максимальная потребляемая мощность APU
Одной из особенностей концепции AMD Fusion является возможность объединения ресурсов интегрированного и дискретного графических акселераторов, известная как технология Dual Graphics. По сути, данная функция является одной из реализаций AMD CrossFireX, со всеми её преимуществами и недостатками. Например, Dual Graphics не работает в приложениях OpenGL, не поддерживает DirectX 9 и требует использования ОС Microsoft Windows 7. Кроме того, эффективность работы данной технологии напрямую зависит от оптимизации программного кода игры и качества драйверов AMD Catalyst. Впрочем, большинство современных игр позволяют получить прирост от использования AMD CrossFireX, а для старых проектов вполне достаточно мощности графического ускорителя, встроенного в APU A-Series. Наибольший интерес технология Dual Graphics представляет для мобильных решений, где важно сочетание минимального энергопотребления и максимальной производительности. Что касается настольных систем, то перспективы объединения встроенной и дискретной видеокарт мы рассмотрим в соответствующем разделе данного обзора.
Платформа AMD Lynx

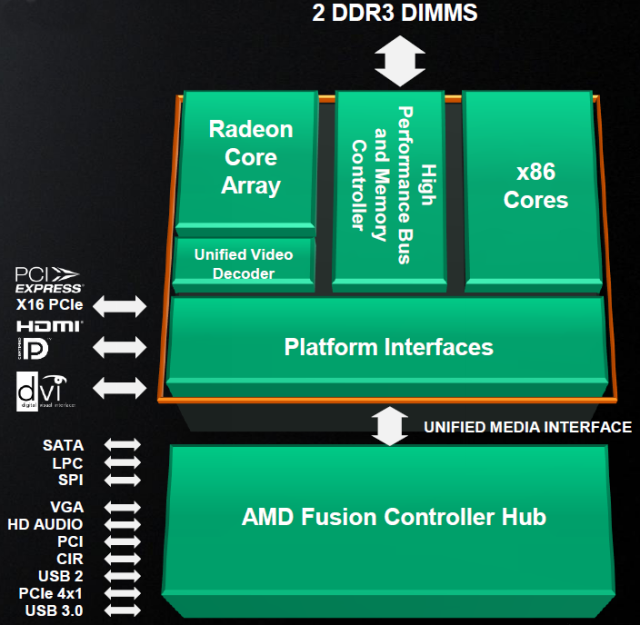

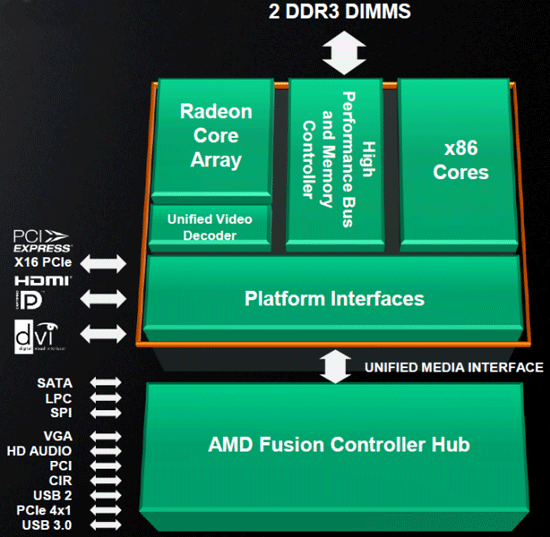

Наборы системной логики для APU A-Series состоят из единственной микросхемы FCH (Fusion Controller Hub), которая, фактически, выполняет функции южного моста. В этом нет ничего удивительного, ведь все основные функциональные блоки располагаются на едином полупроводниковом кристалле. В составе платформы для настольных систем AMD Lynx представлены две модели FCH — AMD A55 и AMD A75. Чипсеты отличаются возможностями расширения и нацелены на разные рыночные сегменты. Старшая модель AMD A75 предназначена для использования в составе мощных и функциональных системных плат, в то время как удел AMD A55 — недорогие офисные конфигурации и домашние системы начального уровня. Микросхема FCH отвечает за подключение периферийных устройств, организацию дисковой и звуковой подсистем и обеспечивает интерфейс к BIOS/EFI. Кроме того, чипсет отвечает за формирование VGA-видеовыхода. Из интересных возможностей стоит отметить наличие встроенного контроллера флэш-памяти Secure Digital (SD). Для связи APU и FCH используется шина Unified Media Interface (UMI), которая состоит из четырех линий PCI-E 2.0 и цифрового интерфейса Display Port.
Отличительной особенностью системной логики AMD A75 является поддержка четырех портов USB 3.0 и 10 портов интерфейса второй ревизии, в то время как AMD A55 позволяет организовать подключение до 14 USB 2.0 устройств. По информации компании AMD также была улучшена производительность контроллера SATA 6 Гбит/с, но только для старшего чипсета. Младшая модель вынуждена довольствоваться лишь поддержкой SATA 3 Гбит/с. На этом различия заканчиваются, в остальном возможности расширения совпадают. Так, оба FCH обеспечивают работу трех слотов PCI, позволяют объединять дисковые накопители в RAID-масивы и имеют четыре линии PCI-E 2.0 для подключения дополнительных устройств. Микросхемы произведены с использованием 65-нм норм технологического процесса и выделяют не более 7,8 Вт тепла.

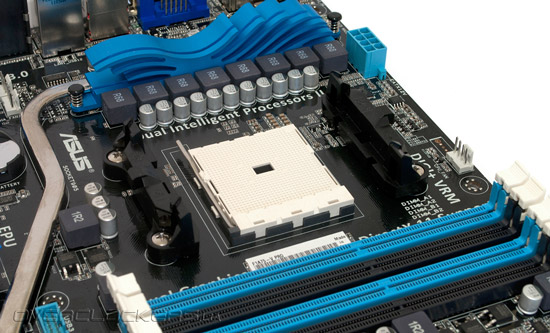

Как мы уже говорили, APU A-Series получили новый разъем Socket FM1, который не совместим ни с одним из процессоров AMD предыдущего поколения. В этом нет ничего удивительного, ведь все другие CPU используют для связи с системной логикой шину HyperTransport, в то время как Llano общаются с чипсетом посредством проприетарного интерфейса UMI. Стоит отметить, что крепление системы охлаждения позволяет использовать охладители, совместимые с Socket AM2/Socket AM3.
Одновременно с анонсом первых гибридных процессоров AMD большинство производителей системных плат предложили свои решения для APU A-Series, причем среди них встречаются как производительные модели, позволяющие собрать мощную универсальную рабочую станцию, так и недорогие платы начального уровня. Настоящим хитом обещают стать компактные «материнки» Mini-ITX, которые в сочетании с экономичными моделями Llano должны обеспечить отличный баланс производительности и энергоэффективности при минимальном размере системного блока. Однако, нам пора переходить к непосредственному знакомству с APU AMD A8-3850.
