Обзор жидкостной системы охлаждения процессора Zalman LQ315

Установка

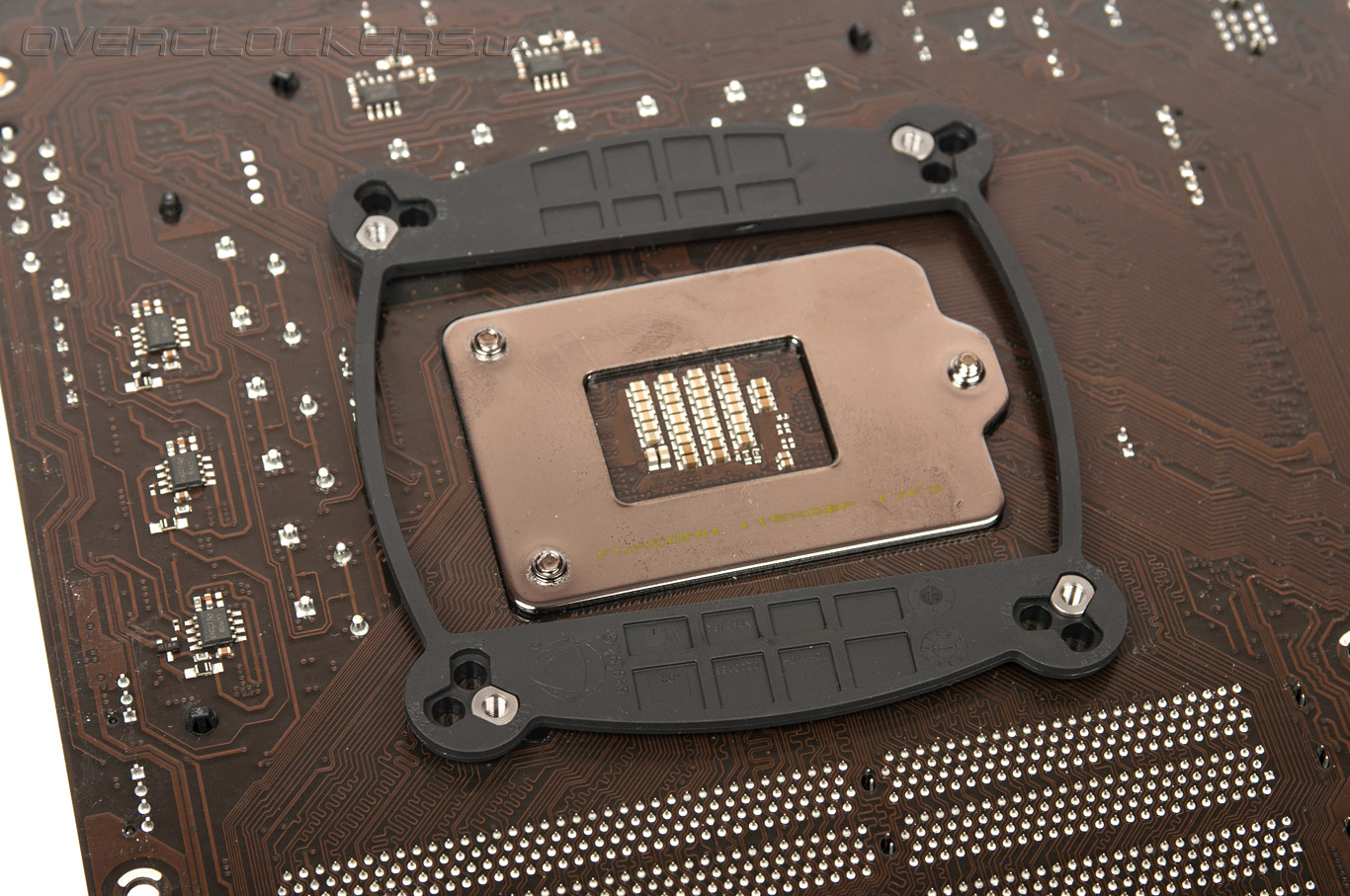

Поскольку инструкция к кулеру не содержит русского языка, постараемся подробно описать процесс установки. Монтаж Zalman LQ315 начинается со сборки крепежной пластины. Сначала выбираем подходящую к нужному типу сокета. Наклеиваем с ее внутренней стороны мягкие липкие прокладки, которые предназначены для удержания пластины на материнской плате и вставляем гайки характерной формы. В случае с установкой на AMD ошибиться невозможно. Если монтаж производится на платформе Intel — нужно внимательно присмотреться к усилительной пластине, необходимые отверстия подписаны номером сокета. Проще всего с сокетом 2011 — кулер можно привинтить непосредственно к стандартной крепежной рамке. После этого приклеиваем пластину к плате и на время забываем о ней.

Zalman LQ315

Усилительным этот крепеж можно назвать с большой натяжкой, поскольку материалом служит гибкая пластмасса. Впрочем, учитывая незначительный вес водоблока, данное крепление вполне справляется с отведенной ролью.

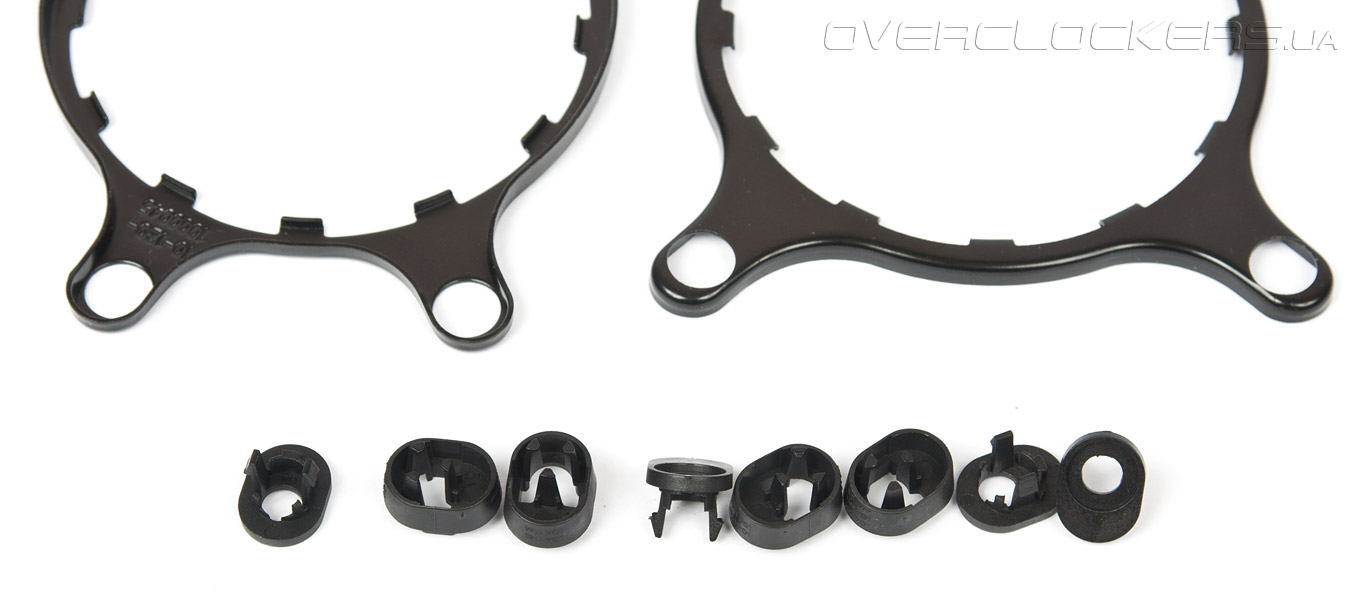

На втором этапе нам нужно собрать крепление водоблока. Выбираем нужную опорную рамку, к счастью уже металлическую. После этого следует установить на нее четыре разборные клипсы. Попытка определить правильную для них ориентацию может занять у сборщика некоторое время.

Zalman LQ315

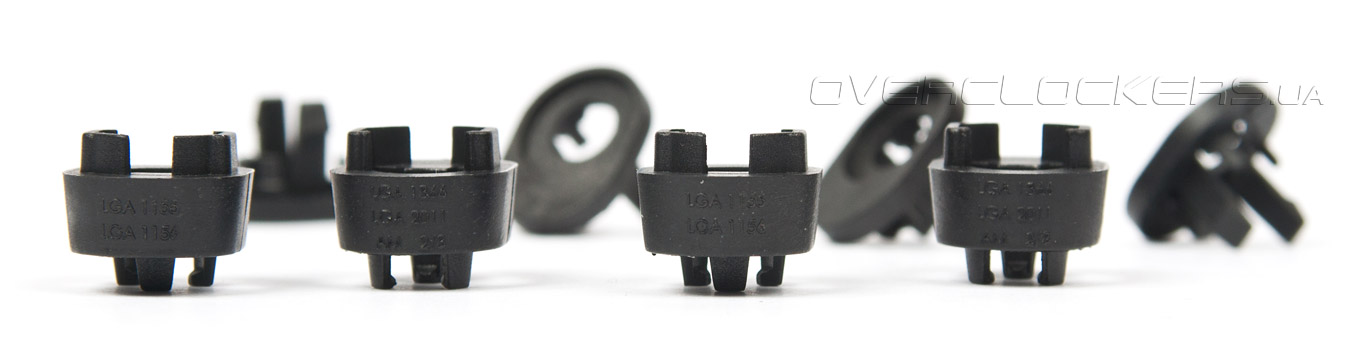

Даем подсказку: на следующем снимке показано правильное направление нижней части клипсы. Именно в такой ориентации ее следует вставить снизу в проушину опорной рамки и защелкнуть сверху подковообразными зажимами. Но и здесь не все так просто — в зависимости от сокета, отверстие клипсы нужно располагать ближе к внутренней (1155/1156), либо к внешней (1366 или 2011) части рамки. Этот момент отмечен в инструкции.

Zalman LQ315

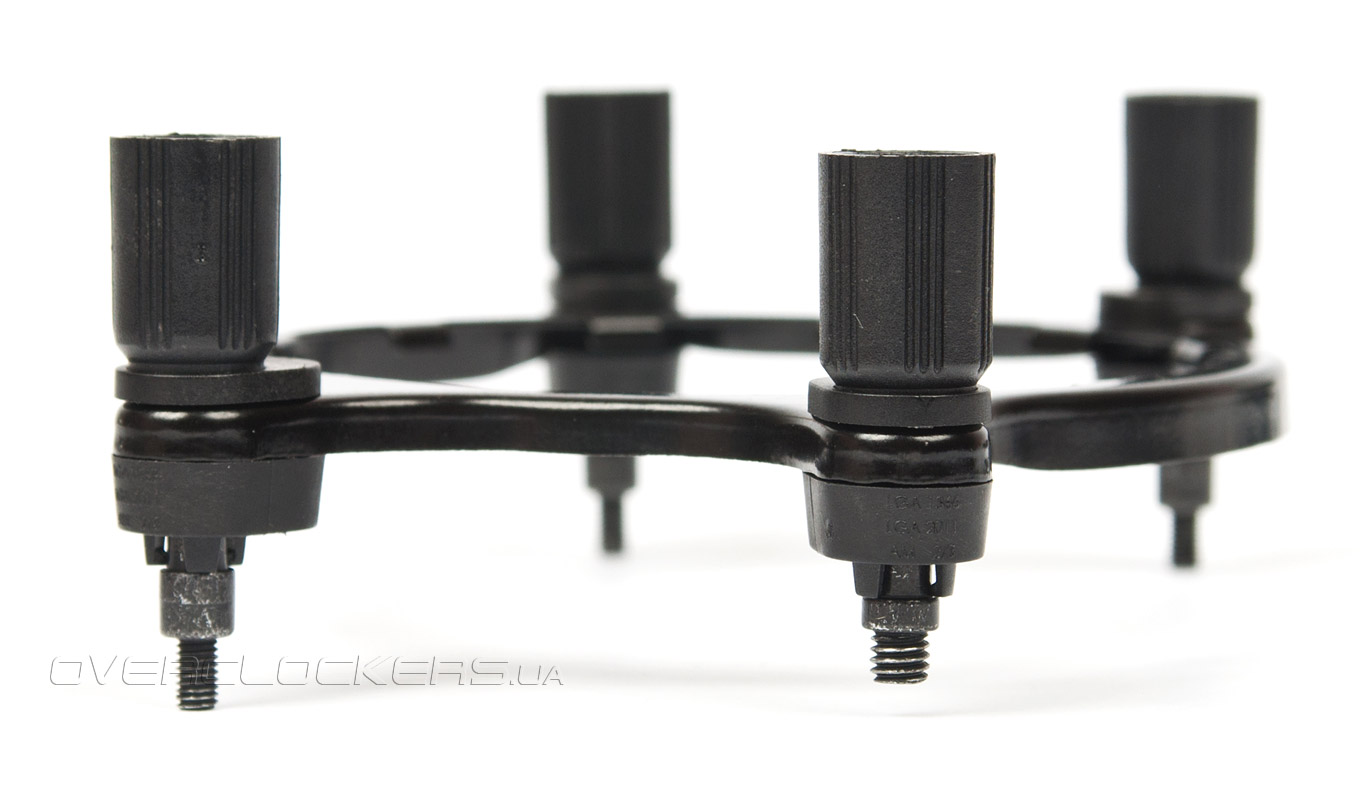

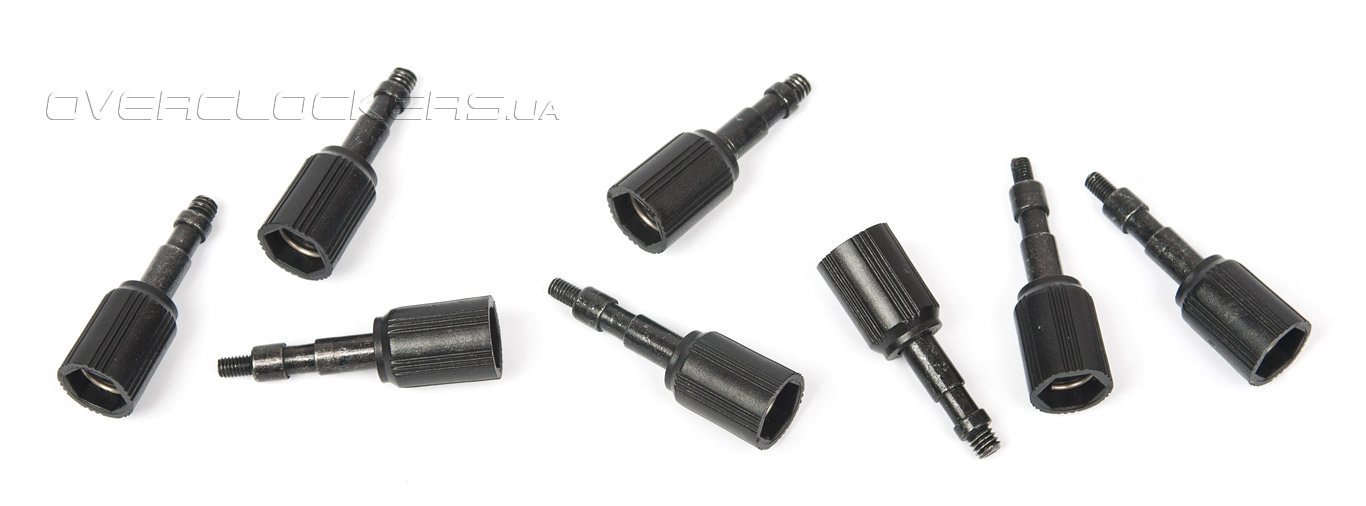

Наконец, через клипсу нужно продеть винты с пластиковой головкой. Те, что имеют более короткую и толстую резьбу подойдут для сокета 2011, винты с более длинной и узкой резьбой предназначены для всех остальных разъемов.

Zalman LQ315

Если все получилось правильно, должна выйти такая конструкция (для примера мы установили слева — длинный винт, справа — короткий, для сокета 2011):

Zalman LQ315

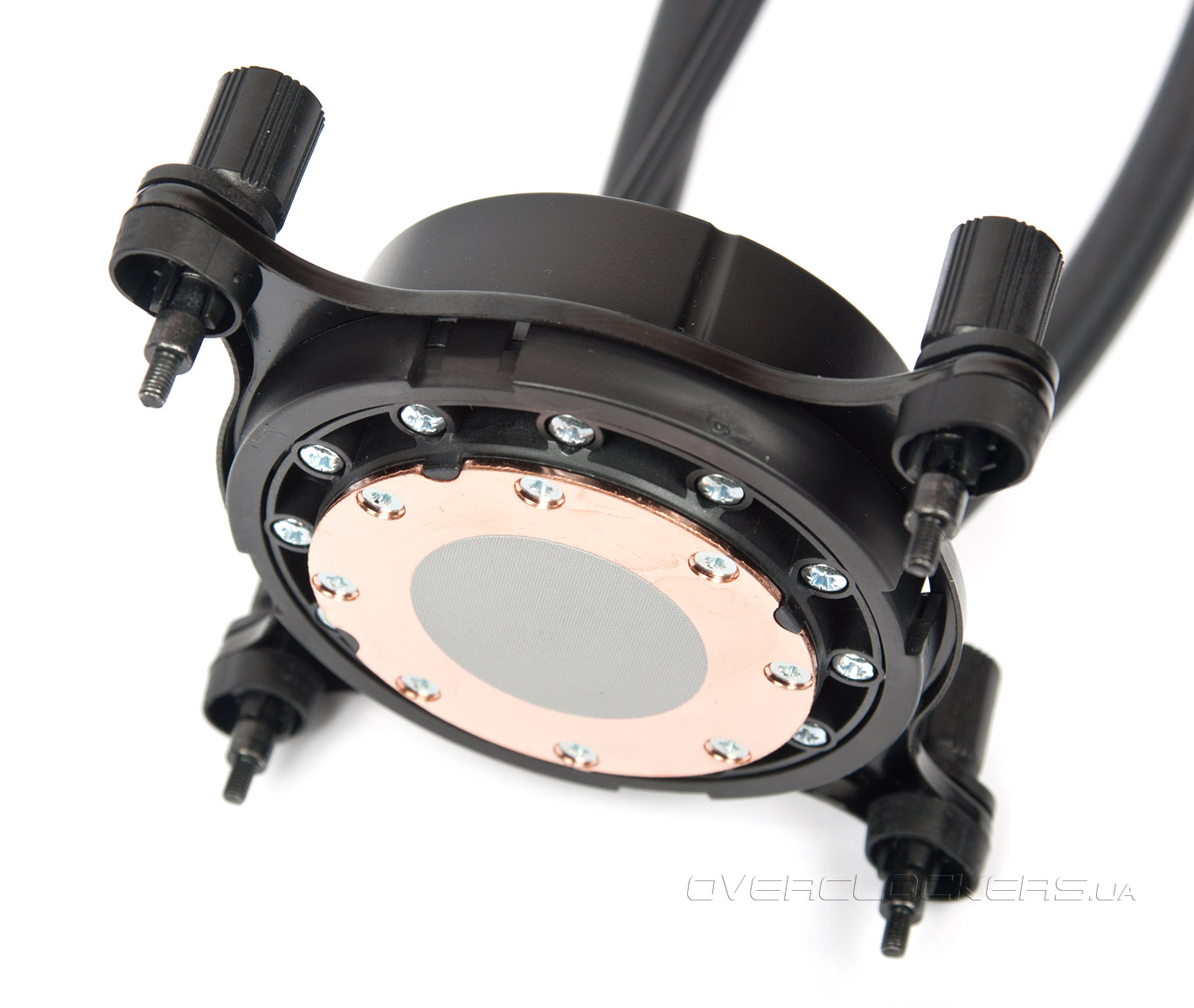

И последний этап перед установкой — надеваем крепежную металлическую рамку на водоблок таким образом, чтобы зацепы совпали между собой, и фиксируем ее снизу пластиковым стопорным кольцом. Ориентацию водяных трубок лучше определить заранее и, в зависимости от этого, установить рамку на водоблок.

Zalman LQ315

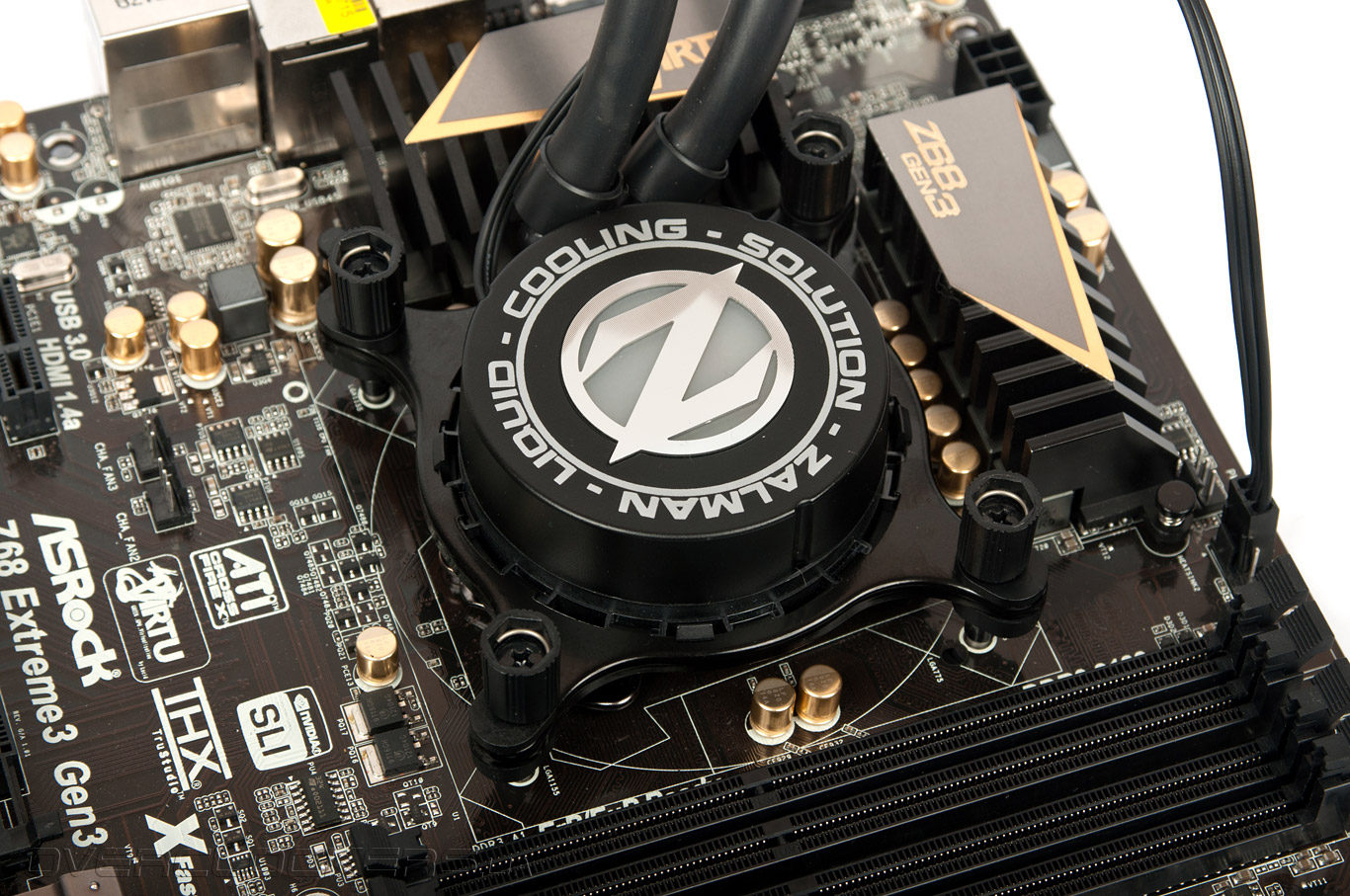

Осталась сущая мелочь — приложить водоблок к процессору, попасть винтами в пазы усилительной пластины и закрутить их последовательно до упора. Отвертка при этом не понадобится, крутить гораздо удобнее руками.

Zalman LQ315

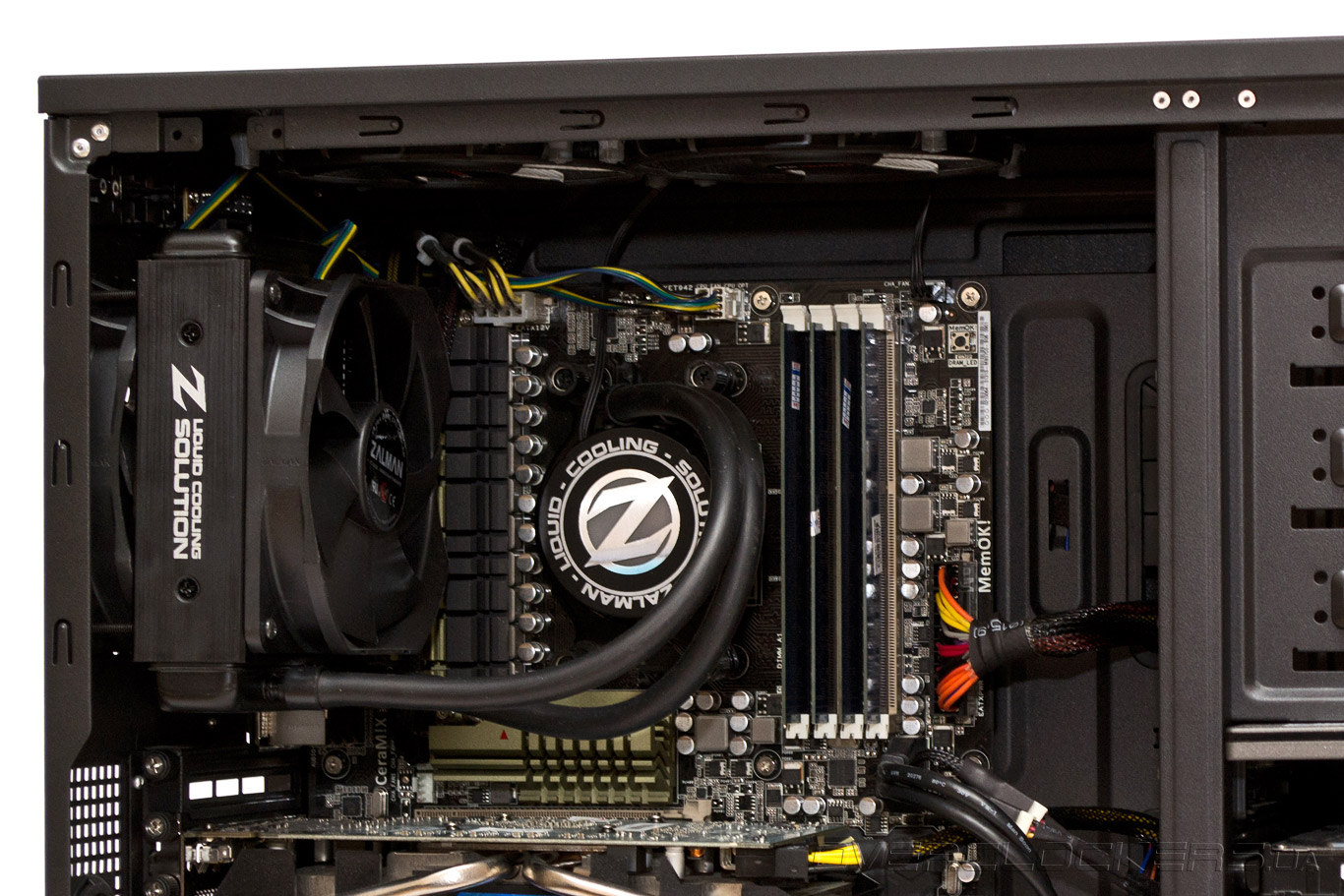

Если кулер устанавливается в корпусе, сначала лучше закрепить радиатор и вентиляторы, и лишь потом монтировать водоблок. Несколько огорчает тот факт, что для питания помпы понадобится лишний трех-контактный разъем, поскольку она подключается отдельно от вентиляторов.

Zalman LQ315

Перейдем к тестированию.


Сравнительные характеристики

В соперники для Zalman LQ315 был выбран всенародно признанный любимец — Zalman CNPS10X Performa. Поскольку оба кулера оснащены идентичными вентиляторами сравнение обещает стать наглядной демонстрацией эффективности охлаждения.

  Zalman LQ315 Zalman CNPS10X Performa
Разъем LGA 775/1155/1156/1366/2011
AM2(+)/AM3(+)/FM1/FM2
LGA775/1155/1156/1366/2011*
AM2(+)/AM3(+)/FM1/FM2
Размеры радиатора, мм 153x120x38 132x75x152
Размеры кулера с установленным вентилятором(-ами), мм 153x120x63 132x100x152
Вес радиатора, г ~390 ~580—590
Вес с вентилятором(-ами), г 736 748
Размеры вентилятора(-ов), мм 120х120х25 120х120х25
Частота вращения вентилятора(-ов), об/мин 900—2000 900—2000
Вес водоблока, г 195
Заявленный уровень шума, дБА 17—36 17—36
Наработка на отказ, тыс. ч 50000 (вентилятор) 50000
Средняя стоимость в Украине, $ ~90 ~36
*— с дополнительным креплением


Тестовая конфигурация

Тестовый стенд был размещен в корпусе для того, чтобы испытать СВО в условиях, приближенных к реальным. Ведь маловероятно, что кто-то будет использовать эту систему на открытом стенде. В состав конфигурации вошли:
  • процессор: AMD Phenom II X6 1055T (3,8 ГГц @ 1,392V);
  • материнская плата: ASUS Sabertooth 990FX (AMD 990FX);
  • видеокарта: HIS HD7850 IceQ X 2GB H785QN2G2M (AMD Radeon HD 7850);
  • память: Hynix HMT325U6BFR8C-H9 (4х2 ГБ, DDR3-1333@1455 МГц, 9-9-9-25-1T);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: SeaSonic X-660 (660 Вт);
  • корпус: Antec P280;
  • вентиляторы: 2 х 120 мм Noctua NF-P12, 3 x 120 мм be quite! Silent wings USC 120;
  • термоинтерфейс: Zalman ZM-STG2.

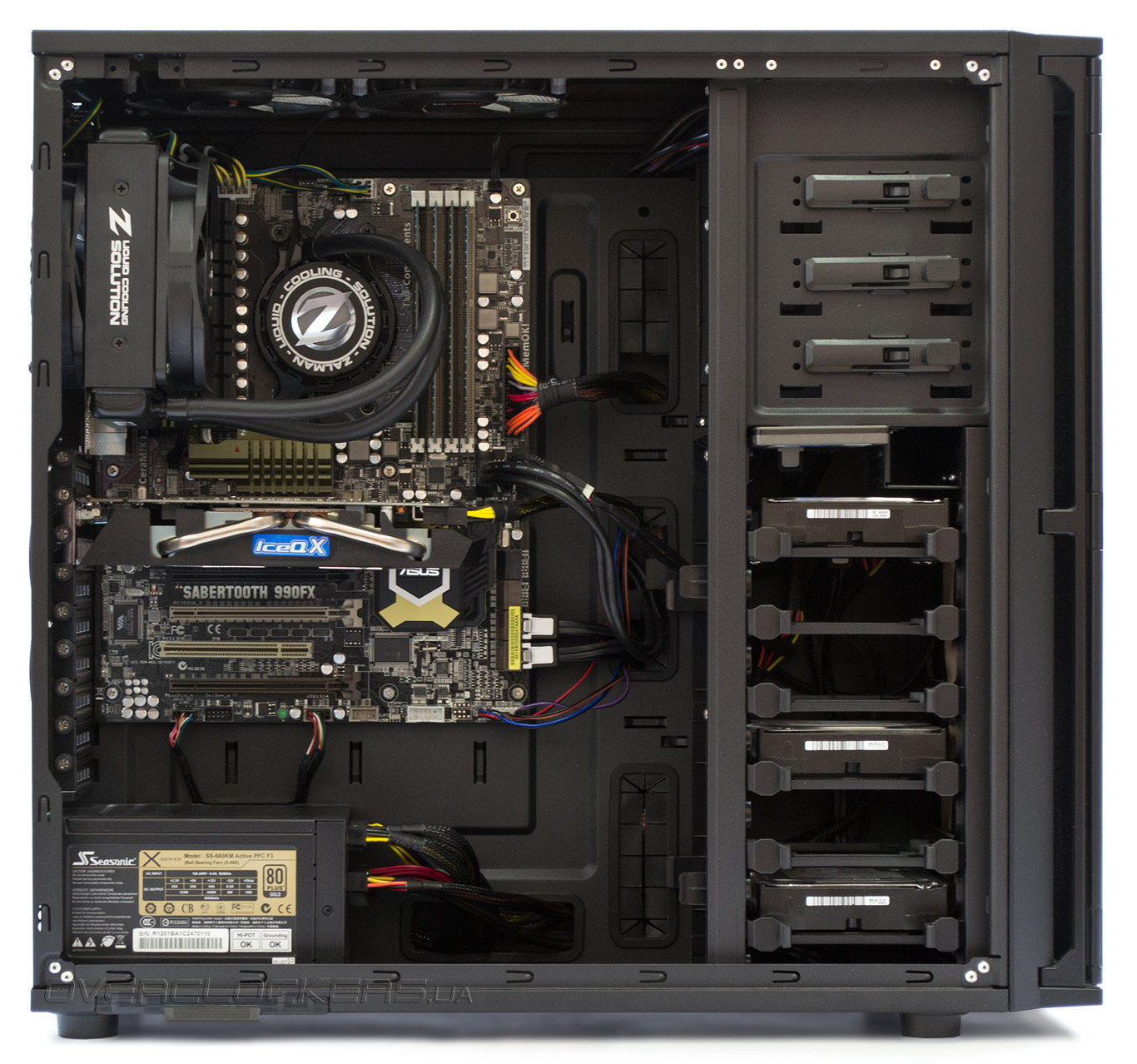

Zalman LQ315

Прогрев центрального процессора осуществлялся с помощью стресс-теста LinX с 2048 МБ выделенной памяти на протяжении 20 минут после стабилизации температуры. Тестирование во всех режимах работы проводилось по несколько раз. Температура окружающей среды составляла 24 градуса Цельсия. Температурный тест систем охлаждения проводился в четырех вариантах:
  • с одним вентилятором ZP1225ALM на скорости 1000 об/мин и 2000 об/мин;
  • с двумя вентиляторами ZP1225ALM на скорости 1000 об/мин и 2000 об/мин.
Скорость вращения дополнительных корпусных вентиляторов была зафиксирована на отметке 1000 об/мин во время всех тестов.


Результаты тестирования

Тестирование Zalman LQ315

Результаты показывают, что Zalman LQ315 справился с тепловыделением разогнанного процессора даже на минимальных оборотах. Но тот факт, что практически во всех режимах это СВО уступает один градус более дешевому воздушному кулеру, наводит на мысли о целесообразности такой покупки. Тем более что к шуму вентилятора прибавляется еще и шум помпы, который сложно назвать неразличимым.

Тем не менее, тестирование выявило еще пару интересных подробностей. Установка дополнительного вентилятора приносит дивиденды при тихих режимах работы, помогая снизить температуру без нарушения акустического комфорта. А на высоких скоростях вращения разница получается не такая существенная. Второй момент заключается в том, что установка вентилятора, способного создавать более высокое статическое давление, поспособствует значительному улучшению показателей Zalman LQ315.


Выводы

Что сказать про Zalman LQ315 в целом? СВО получилась не плохой , но выдающейся назвать ее сложно. Кулер справляется с задачей охлаждения, хотя и с заметным уровнем шума. Сравнивая результаты температурных тестов с рассмотренным ранее Zalman CNPS20LQ можно утверждать, что кардинальных конструктивных изменений нет. Эффективность осталась идентичной, во внешнем виде изменилась лишь боковая планка радиатора, а водоблок получил крышку с красивой синей подсветкой. Таким образом, перед нами просто слегка переделанный продукт.

В том, что касается сферы применения этого решения — она остается неизменной. Смысл в использовании данного кулера сохраняется лишь в тех системах, где требуется максимальная компактность без потерь в качестве охлаждения. Другими словами, если можно воспользоваться обычным воздушным охладителем, то лучше так и сделать. Но в тех случаях, когда такой возможности нет — Zalman LQ315 может оказаться незаменимым.
