Разумный минимум. Обзор бюджетных кулеров от Zalman: CNPS5X и CNPS7X LED

Зачастую героями обзоров становятся дорогие и производительные системы охлаждения. Но, естественно, не каждый их может себе позволить или же попросту не хочет зря тратить свои средства. Ведь неплохую эффективность при умеренном шуме вполне могут продемонстрировать более дешевые решения. Тем более, обладателям не коробочных версий процессоров предстоит непростой выбор между простыми охладителями ценой около 10–15 долларов и устройствами среднего уровня. В данном обзоре мы рассмотрим пару продуктов Zalman, а именно — CNPS5X и CNPS7X LED, которые еще не суперкулеры, но уже далеко не box-решения.


Комплект поставки

Упаковки кулеров изготовлены из плотного картона. Коробка CNPS5X отличается миниатюрными размерами и достаточно скромным внешним оформлением в светлых тонах, а CNPS7X — чуть больше и темного цвета.

Zalman CNPS5X и CNPS7X LED

Комплект поставки у младшей модели минимален — помимо инструкции, в коробке можно найти крепежную рамку для сокетов LGA 775/1156, крепежные зажимы и пакетик термопасты.

Zalman CNPS5X

К старшей модели дополнительно положили еще одну крепежную рамку для сокета LGA 1366, фирменную наклейку и переходник с резистором для подключения вентилятора.

Zalman CNPS7X LED

Оба устройства дополнительно зафиксированы внутри коробок в специальных пластиковых блистерах.


Zalman CNPS5X

Внешний вид

Конструктивно кулер Zalman CNPS5X башенного типа, но крайне миниатюрный. Пожалуй, это самый компактный охладитель такой конструкции, из всех, что бывали у нас на тестировании.

Zalman CNPS5X

Размеры малыша составляют 127 х 64 х 134 мм. Вес также крайне невелик — всего 320 грамм.

Zalman CNPS5X

В общих чертах конструкция привычна: на выходящие из основания тепловые трубки нанизаны тонкие алюминиевые пластины. Обдувается рабочая поверхность одним 92-миллиметровым вентилятором, расположенным в специальном углублении.

Zalman CNPS5X Zalman CNPS5X

При необходимости, вентилятор достаточно легко демонтируется.

Zalman CNPS5X

Расположение тепловых трубок в теле радиатора сложно назвать оптимальным, однако учитывая специфику продукта, к этому можно не придираться.

Zalman CNPS5X

Основание выполнено из алюминиевой болванки особой формы, в углубление которой на расстоянии около 2 мм расположены три тепловые трубки, прикрытые медной пластинкой. Причем качество обработки у этой самой пластинки не на высоте и она отличается небольшой кривизной.

Zalman CNPS5X

К слову, в ассортименте Zalman имеется модель, внешне похожая на CNPS5X, однако ориентированная на использование системах HTPC. Речь идет о модели Zalman CNPS8000 с горизонтальным радиатором, присутствующей на рынке уже около пяти лет.

Zalman CNPS7X LED

Внешний вид

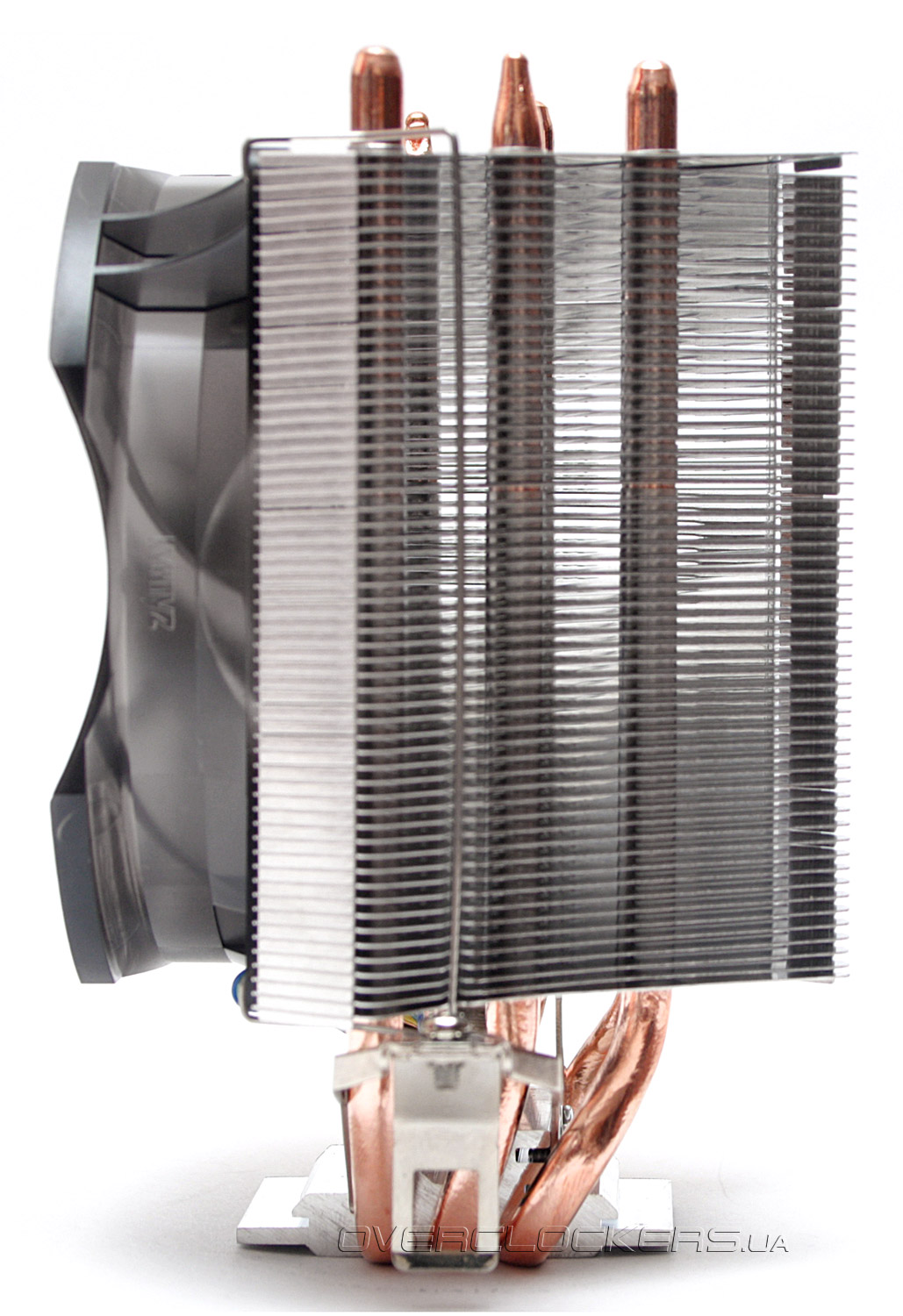

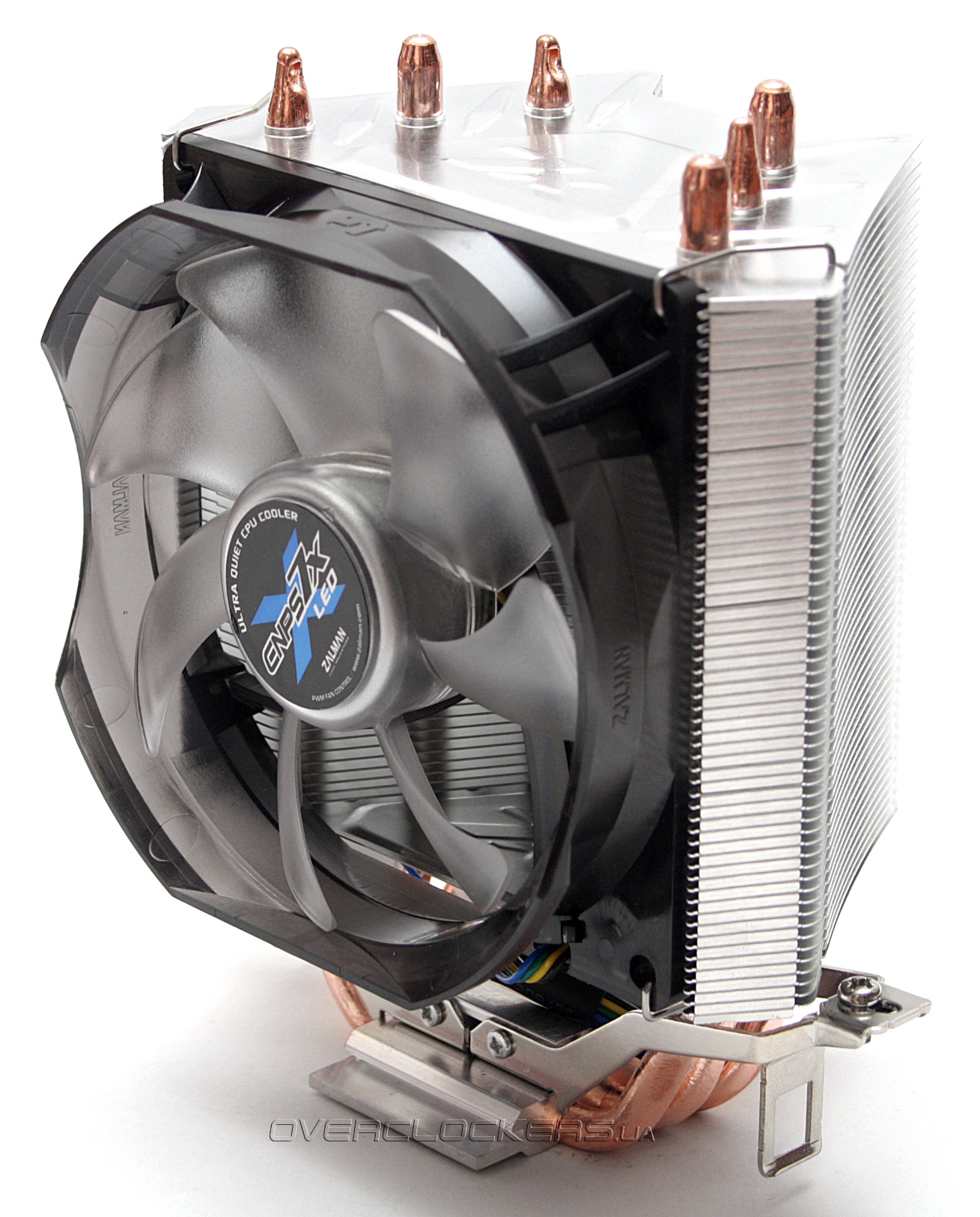

Перед нами вновь башенная конструкция на трех тепловых трубках. По сравнению с CNPS5X устройство немного прибавило в размерах и весе, однако назвать кулер габаритным никак нельзя.

Zalman CNPS7X LED

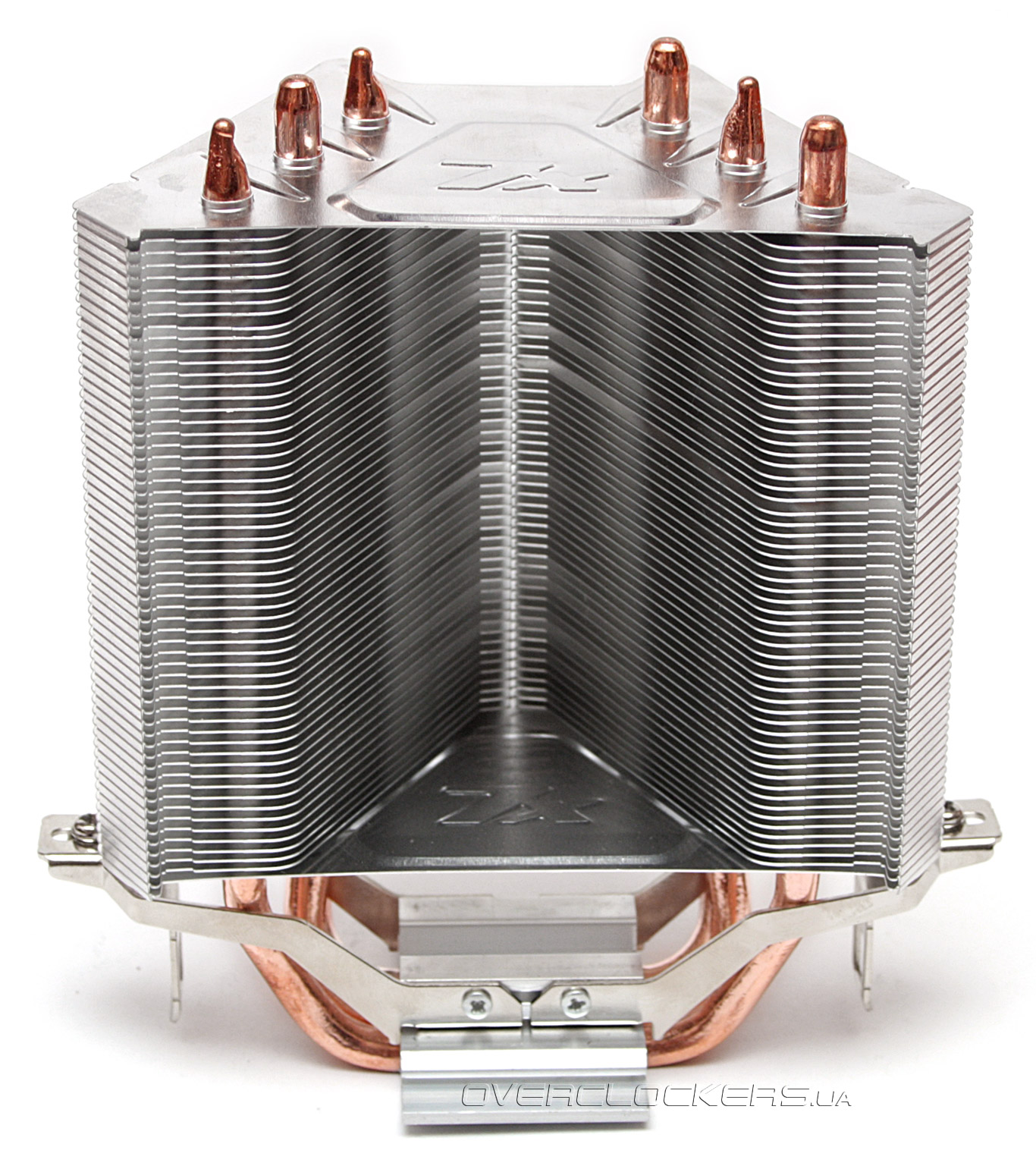

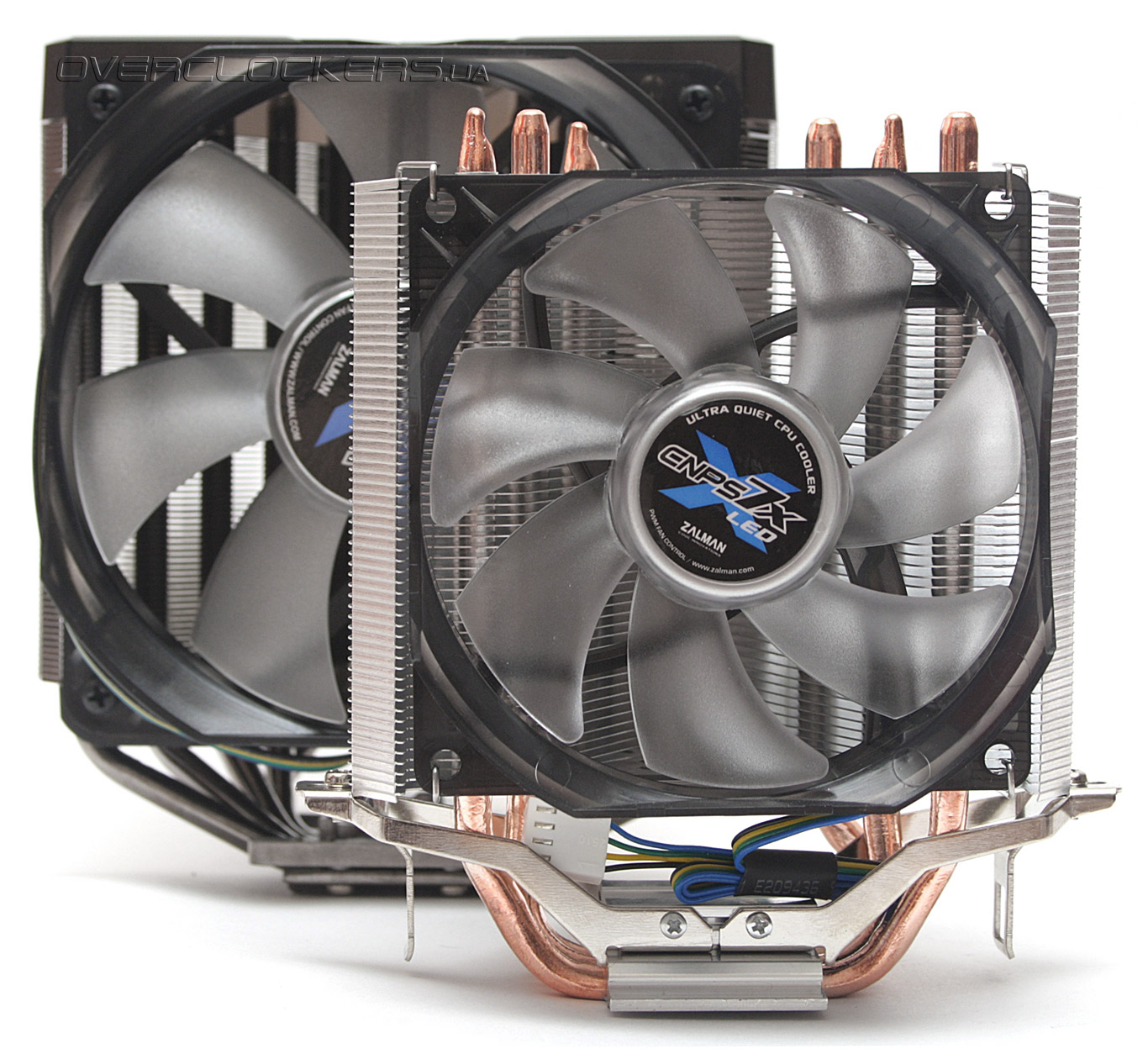

Даже при беглом осмотре становится очевидной схожесть новинки с рассмотренным ранее Zalman CNPS11X Extreme. Тот же дизайн с использованием двух повернутых под прямым углом друг к другу башен радиатора и те же композитные тепловые трубки. Однако по сравнению со старшим устройством, в конструкции применено минимум пластика, да и разница в размерах значительна.

Zalman CNPS7X LED

Из-за своего размера, устройство ощущается в руках монолитным металлическим бруском. Откровенно болтающихся пластин замечено не было, однако некоторые неравномерности их монтажа присутствуют.

Zalman CNPS7X LED Zalman CNPS7X LED

Малое межреберное расстояние, чуть более миллиметра, позволило установить по 56 пластин в каждую из башен. Благодаря этому площадь рассеивания составляет порядка 3400 квадратных сантиметров, что немало, как для устройства столь небольшого размера.

Zalman CNPS7X LED

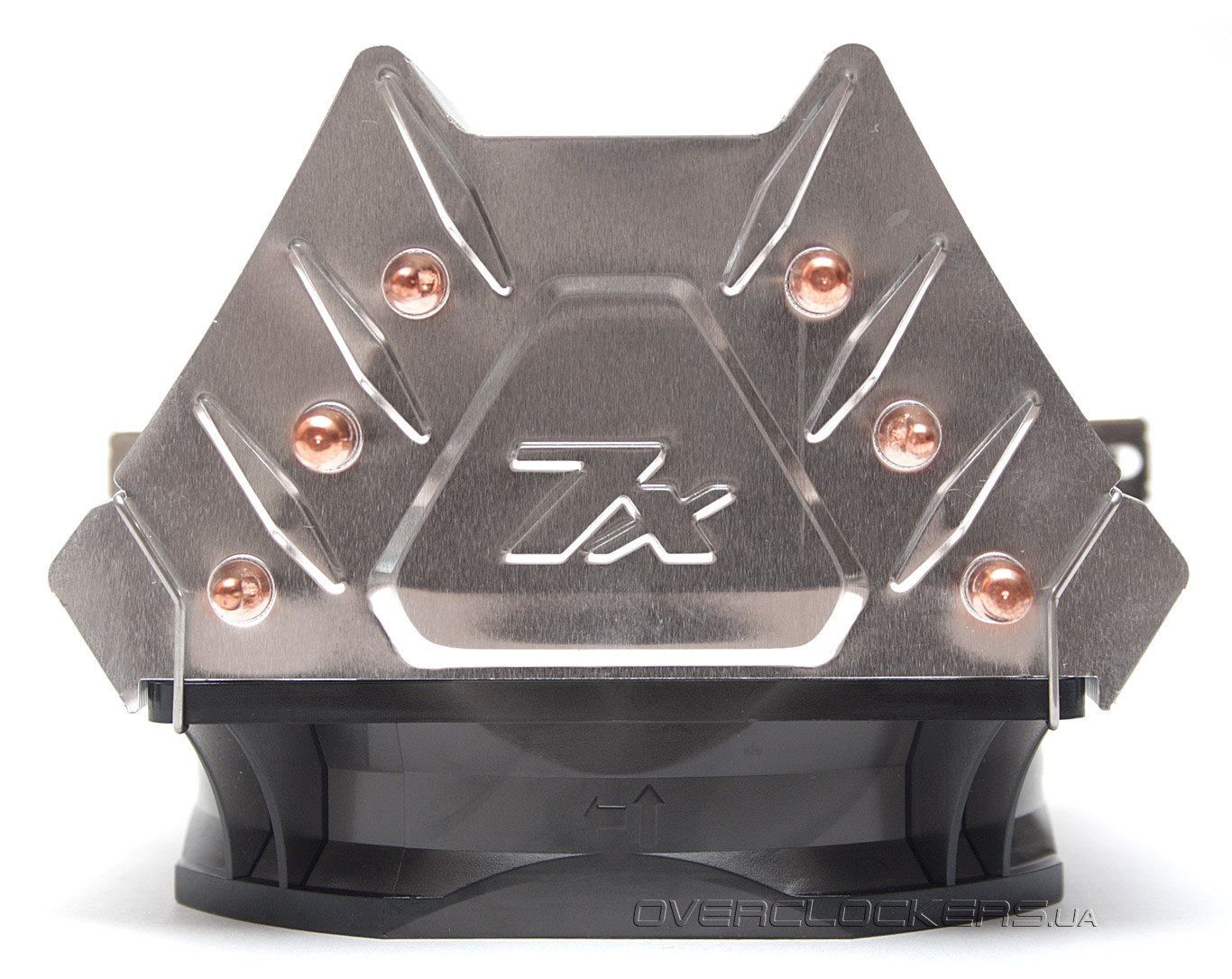

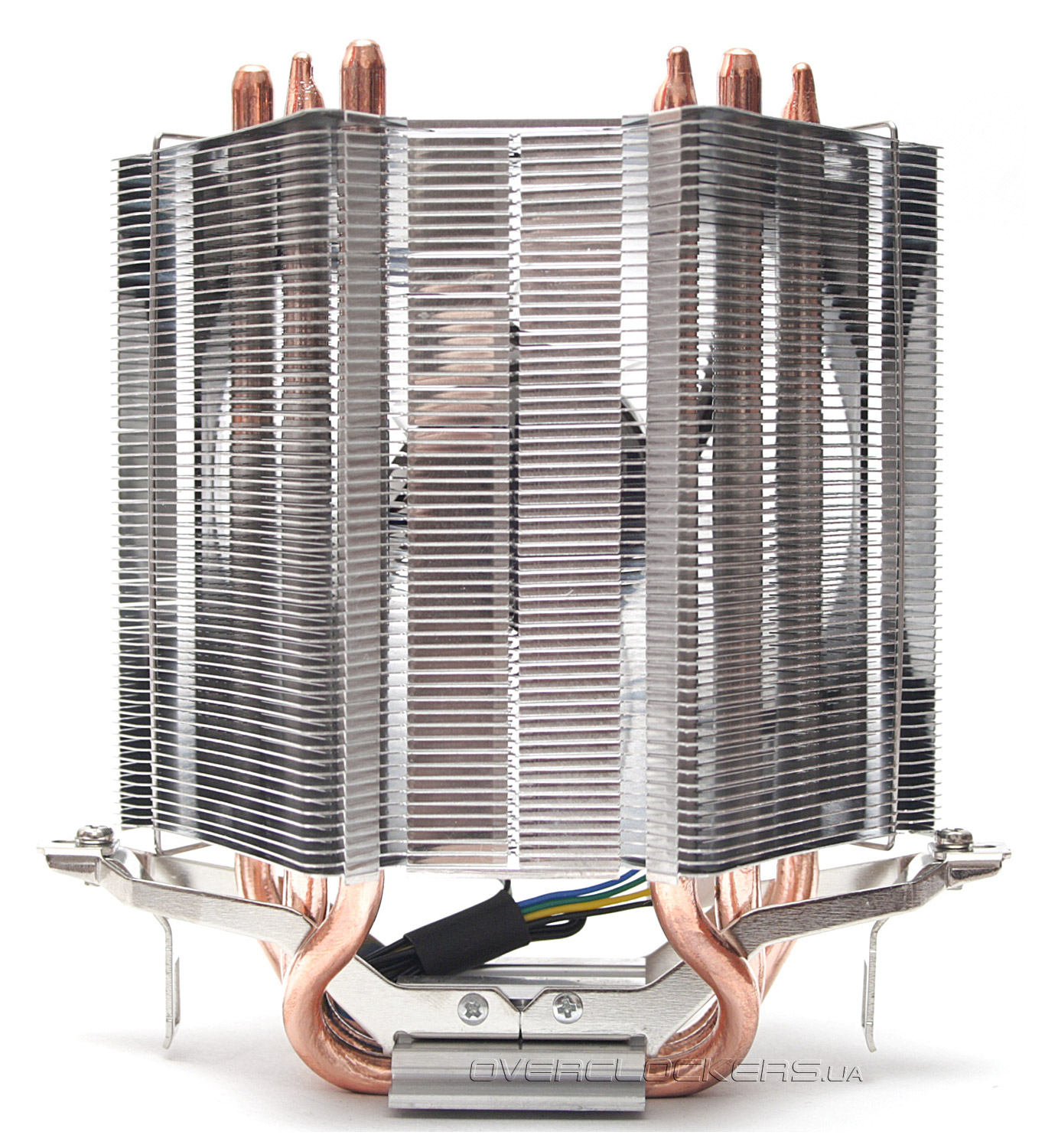

Сверху и снизу рабочая область прикрыта трапециевидными металлическими пластинами.

Zalman CNPS7X LED

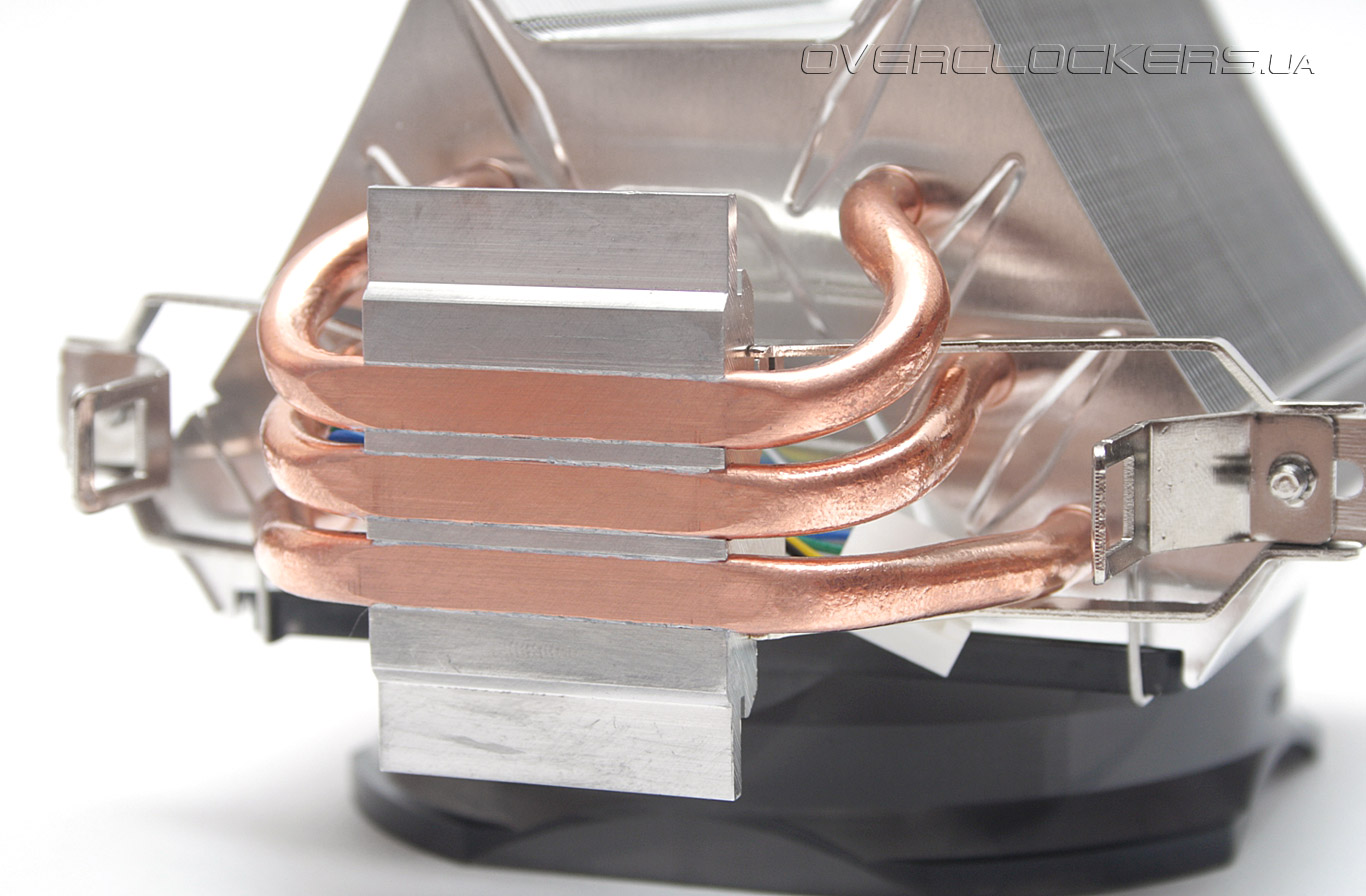

Конструкция основания аналогична таковой у CNPS5X, за исключением того, что тонкая теплораспределительная пластина отсутствует и тепловые трубки напрямую контактируют с крышкой процессора.

Zalman CNPS7X LED

Как несложно догадаться, вентилятор, при необходимости, легко демонтируется и заменяется на любую другую 92-мм модель. Комплектная «вертушка» исполнена в стилистике вентиляторов старших кулеров.

Zalman CNPS7X LED

Дополнительно заметим, что на рынке может появиться модель CNPS7X Performa, которая будет отличаться от обозреваемой модели лишь вентилятором, лишенным подсветки и обладающим большим диапазоном оборотов.

Сравнительные характеристики

Мы решили не упрощать жизнь новинкам, и будем сравнивать их производительность с устройством Zalman CNPS11X Extreme. Таким образом, пользователи смогут составить общую картину о производительности практически всей актуальной линейки CNPS от Zalman.

  Zalman CNPS5X Zalman CNPS7X LED Zalman CNPS11X Extreme
Совместимость LGA 775/1155/1156 AM2(+)/AM3 LGA 775/1155/1156/1366 AM2(+)/AM3 LGA 775/1155/1156/1366 AM2(+)/AM3
Размеры устройства, мм 127 х 64 х 134 127 х 90 х 135 135 x 84 x 154
Количество пластин 54 56 х 2 + 2 84 x 2
Расстояние между пластинами, мм ~1 ~1 ~1
Площадь теплообмена, кв. см н/д ~3400 ~5600
Масса (включая вентилятор), грамм 320 360 600
Комплектный вентилятор н/д ZE9225BSM ZP1225ZLM
Частота вращения*, об/мин 1400 — 2800 (±10%) 1500 — 1950 (±10%) 1000 — 2000 (±10%)
Заявленный уровень шума*, дБ 20 — 32 20 — 25 17 — 33
Наработка на отказ, тыс. ч н/д н/д 50000
Стоимость, $ 27 32 60


Установка

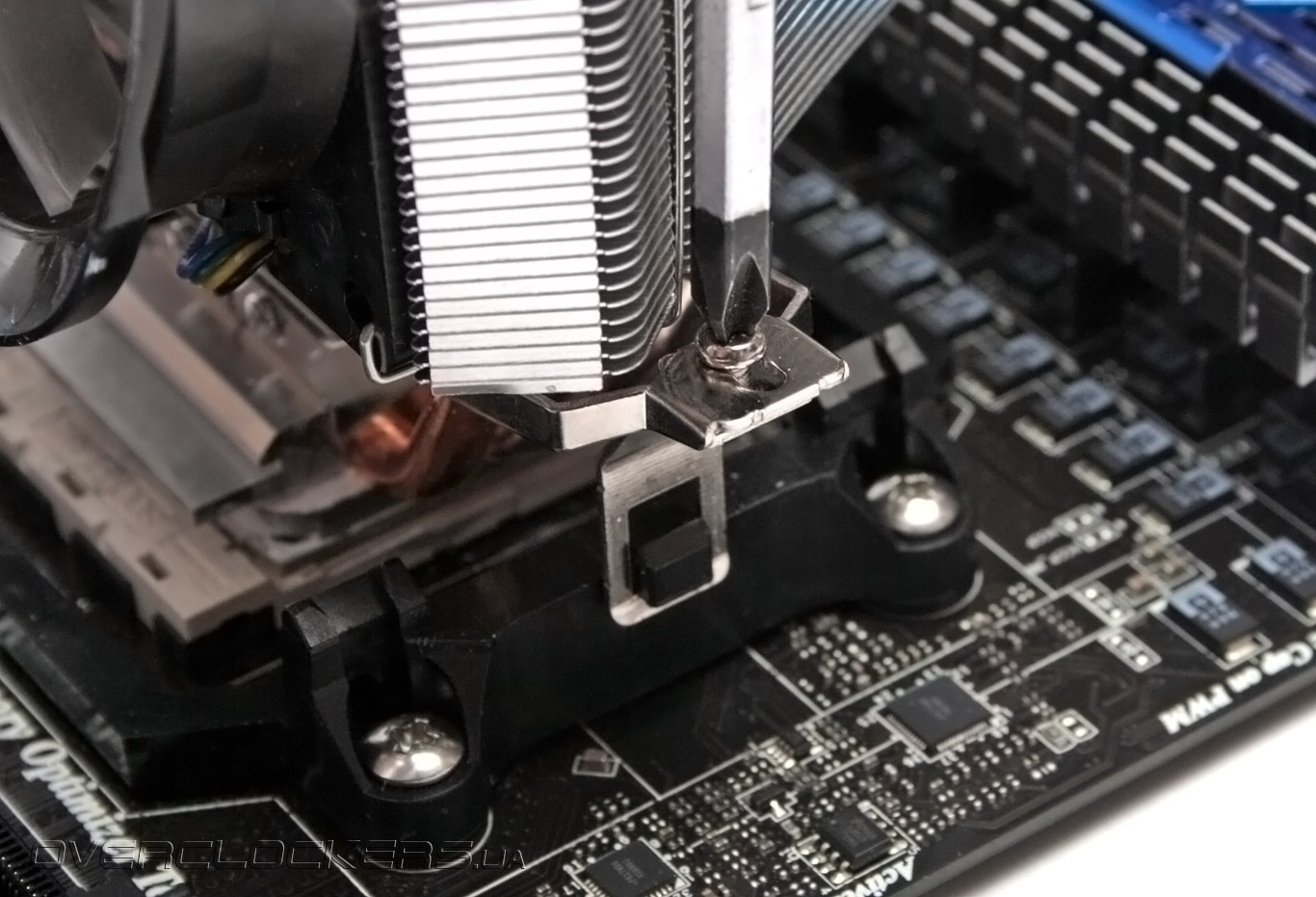

При разработке системы крепления инженеры, очевидно, вдохновлялись способом крепления большей части кулеров для систем AMD. Необходимо зацепить специальные ушки за выступы в крепежной рамке и затянуть винты до упора.

Zalman CNPS7X LED

Пользователям систем Intel LGA дополнительно придется установить специальные комплектные рамки.

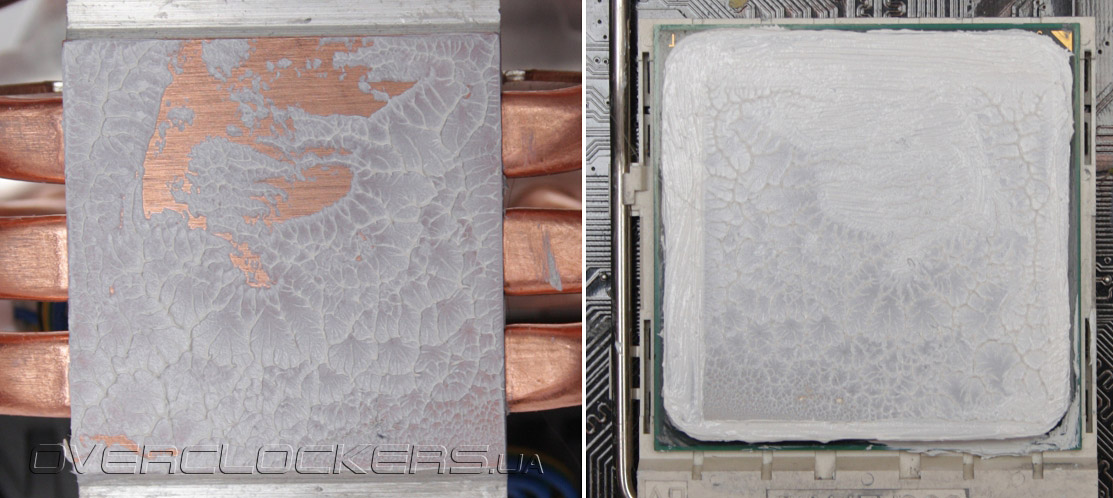

Теплораспределительная пластина Zalman CNPS5X обладает, мягко говоря, не самой ровной поверхностью. Увеличенное количество термопасты сможет в определенной мере решить проблему, однако основание определенно должно быть ровнее даже в бюджетных продуктах.

Zalman CNPS5X

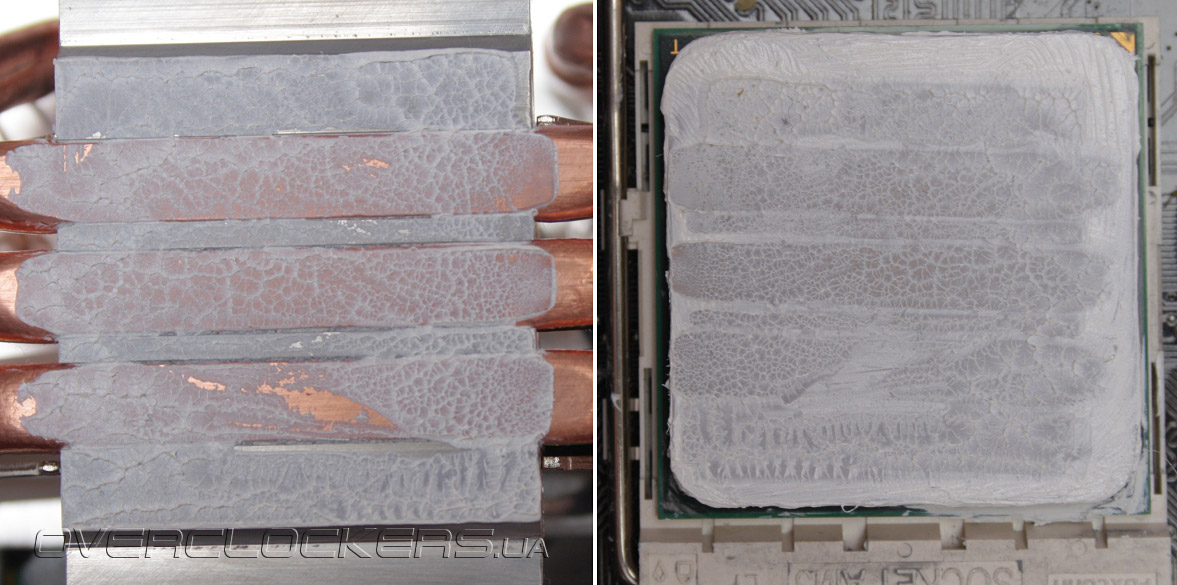

Основание Zalman CNPS7X LED наоборот, несмотря на примененную технологию прямого контакта, довольно ровное. Никаких претензий быть не может.

Zalman CNPS7X LED

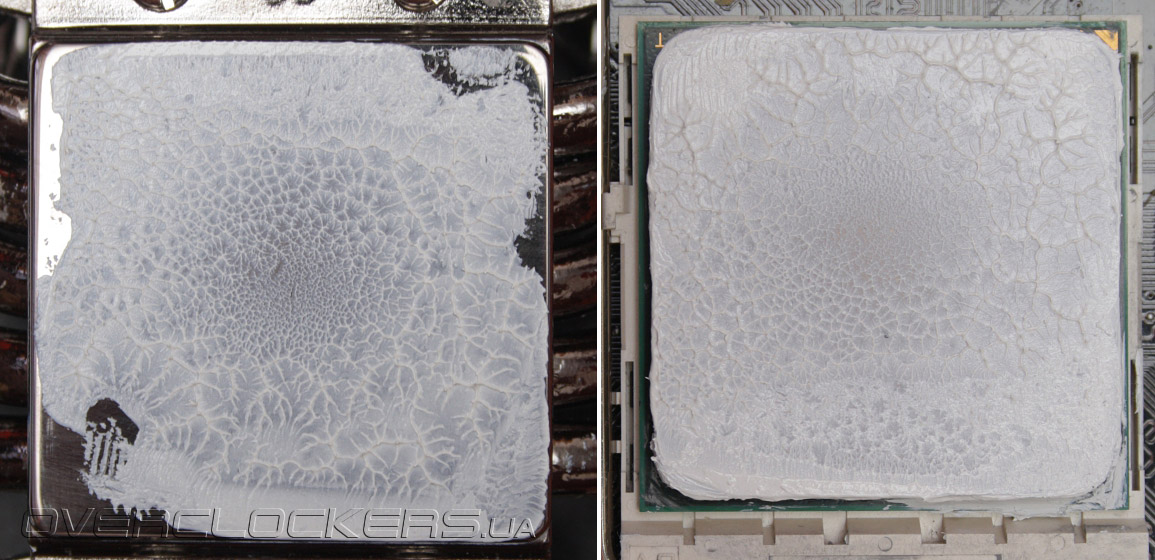

Основание Zalman CNPS11X Extreme имеет незначительную выпуклость в центре, однако ничего криминального в ней нет.

Zalman CNPS11X Extreme

Относительно шумности рассматриваемых кулеров, работающих на максимуме, сказать что-либо хорошее не выходит. На высоких оборотах как один, так и другой 92-мм вентиляторы издают относительно громкий шум. Оптимальными, с точки зрения звуковых характеристик, являются 1600 об/мин и менее.


Конфигурация стенда и условия тестирования

В тестовом стенде были использованы следующие компоненты:
  • процессор: AMD Phenom II X4 970 (3,5 ГГц, 6 Мбайт);
  • материнская плата: MSI 890FXA-GD70 (AMD 890FX);
  • память: Kingston KVR1333D3N9K2/4G (2x2GB, DDR3-1333);
  • видеокарта: MSI R6870-2PM2D1GD5 (AMD HD6870);
  • жесткий диск: Samsung HD252HJ (250 Гбайт, 7200 об/мин, SATA2);
  • блок питания: Thermaltake Toughpower 600W (600 Вт).

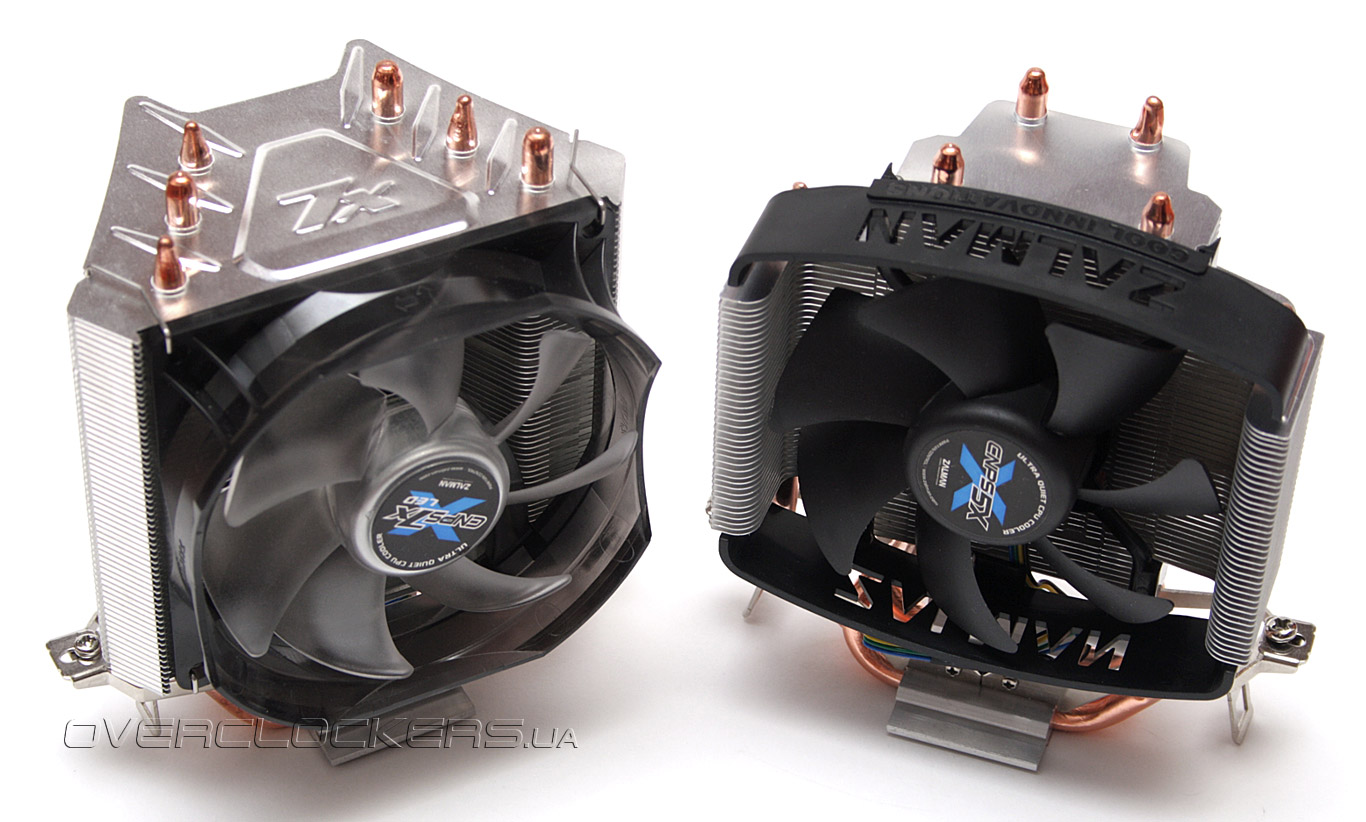

Zalman CNPS5X и CNPS7X LED

Тестирование проводилось на открытом тестовом стенде. Температура в помещении была на уровне 23–24 градусов Цельсия. Прогрев и получение температур осуществлялись с помощью утилиты OCCT 3.1.0 в режиме Linpak 64bit на протяжении получаса. Для каждого режима запуск теста осуществлялся дважды с промежутком в 15 минут. Температура в нагрузке представляет собой усредненное значение полученных результатов. После второго запуска, компьютер простаивал в течение получаса, затем фиксировалась температура в простое. В качестве термоинтерфейса использовалась паста Noctua NT-H1.

Частота процессора путем повышения множителя фиксировалась на значении 3700 МГц. Напряжение поднималось до 1,40 В. Прочие настройки оставались по умолчанию.

Тестовый стенд

Системы охлаждения размещались в варианте, когда воздушный поток от вентилятора направлен в сторону портов ввода-вывода материнской платы.


Результаты тестирования

Результаты тестирования Zalman CNPS5X и CNPS7X LED

Итак, что же можем сказать по результатам тестирования? Отставание CNPS7X LED в среднем на пять градусов от более габаритной одиннадцатой модели впечатляет. При работе вентилятора на скорости 1500 оборотов в минуту кулер смог удержать горячий Phenom II в рамках приемлемых температур, что вполне неплохо. Но для CNPS5X не все так однозначно. Неровное основание и небольшая площадь рассеивания кулера по сравнению с другими участниками тестирования, заметно отразились на результатах. Возможно, отказ от использования новых композитных тепловых трубок также внес свою лепту. Как для бюджетной модели эффективность кулера на должном уровне, но хотелось бы лучшего соотношения цена/производительность.


Выводы

Конструктивно обе новинки имеют однозначное преимущество перед боксовыми кулерами. Разогретый воздух можно направить в сторону заднего вытяжного вентилятора, тем самым снизив общий температурный режим в корпусе. Так что в вопросе покупать «боксовую» версию процессора с шумным комплектным кулером, либо потратить чуть большую сумму и приобрести недорогое альтернативное охлаждение, ответ напрашивается сам собой.

С Zalman CNPS5X ситуация обстоит не лучшим образом. Крайне скудный комплект поставки, кривизна основания и, как следствие, не лучшая производительность при цене всего на несколько долларов ниже, чем у CNPS7X LED не делают устройству чести. Рекомендовать данный кулер к покупке можно лишь при условии снижения цены до уровня 20 долларов.

Старший кулер имеет цену около 32 долларов. В немного более высокой ценовой категории находится Zalman CNPS10X Performa, а это кулер уже совершенно иного уровня производительности, сопоставимого с Zalman CNPS11X Extreme. Однако габариты и вес также отличаются в большую сторону. И если вам нужно устройство, не претендующее на высокие результаты и при этом не отличающееся большими размерами, то Zalman CNPS7X LED отличный выбор. Добавим к этому также удобную систему монтажа и достаточную производительность при низком уровне шума. Так что, несмотря на цену, которая могла бы быть и чуть меньше, данное устройство станет хорошим вариантом покупки.
