Инженеры Zalman не только добавили в комплект СВО фирменный вентилятор, но и немного изменили способ крепления водоблока к материнской плате. Описанный ниже порядок установки точь-в-точь соблюдать не обязательно, но без инструкции или наглядного пособия легко запутаться.

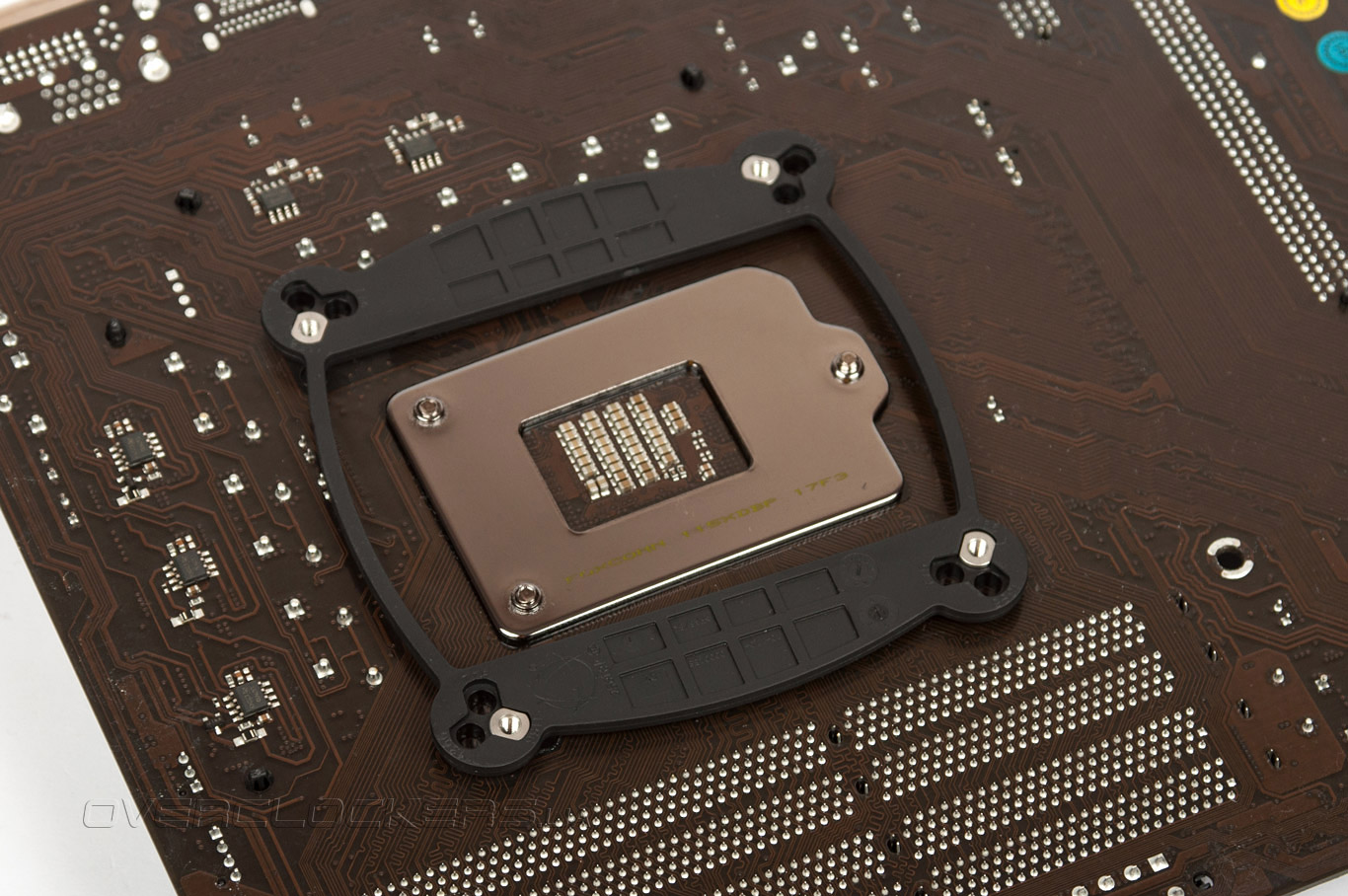

Первым делом выбираем подходящий бэкплейт (Intel LGA1155/1156/1366 или AMD) и клеим на него две мягкие полоски. Сразу оговоримся, что для инсталляции водоблока на платы LGA2011 нужно либо использовать штатную усилительную пластину, либо производить установку без нее. Второй шаг — добавляем металлические втулки в соответствующие отверстия в бэкплейте. В нашем случае это отверстия, подписанные числом 1155. Теперь пластину можно присоединить к системной плате и на время отложить ее в сторону.

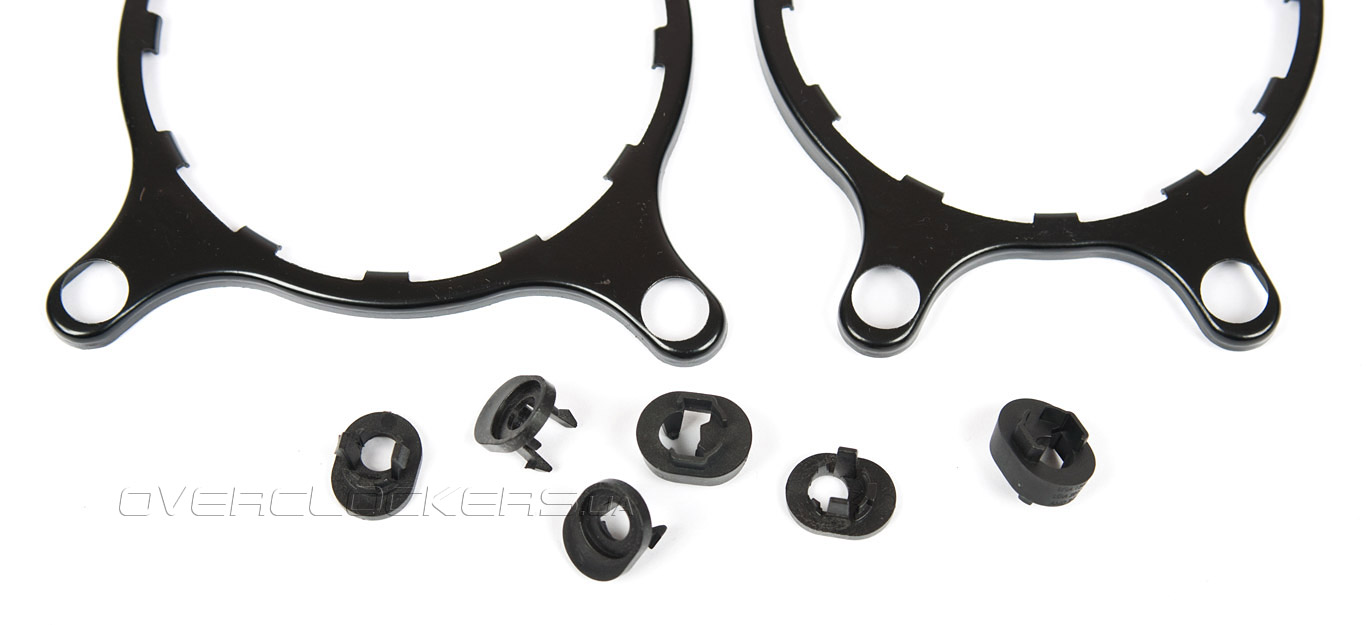

Далее подбираем нужные прижимную рамку и пластиковые насадки.

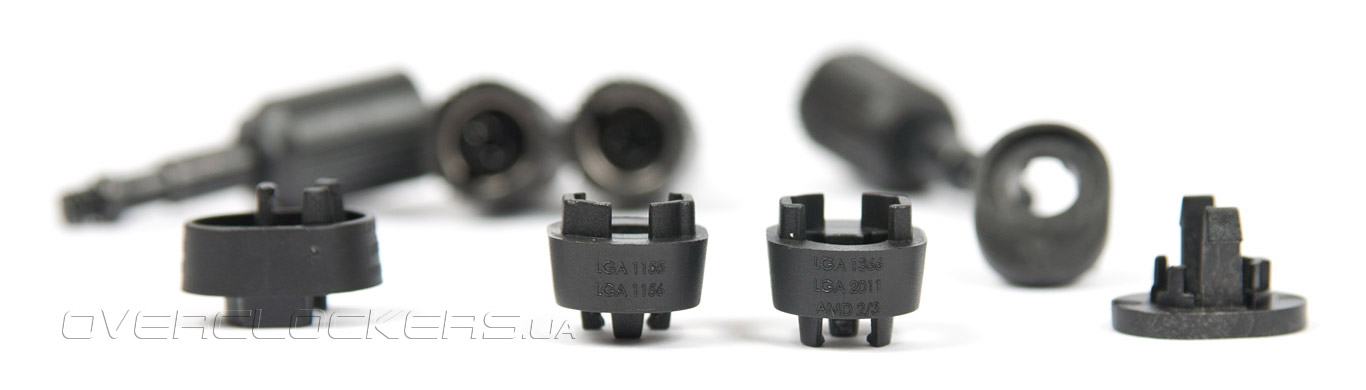

Насадки также подписаны цифрами.
Они состоят из двух частей: меньший элемент должен находиться сверху прижимной пластины, больший — снизу. Небольшое усилие — и пластиковые элементы защелкиваются с двух сторон рамки. Обратите внимание на расположение отверстий: для разъемов LGA1366 и LGA2011 оно должно быть с самого краю.

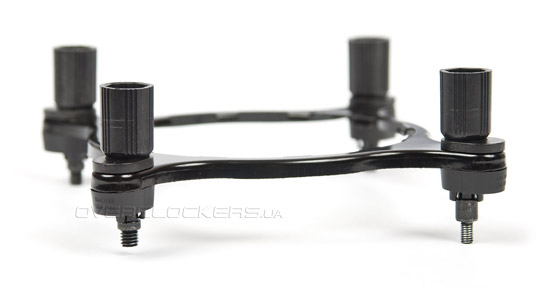

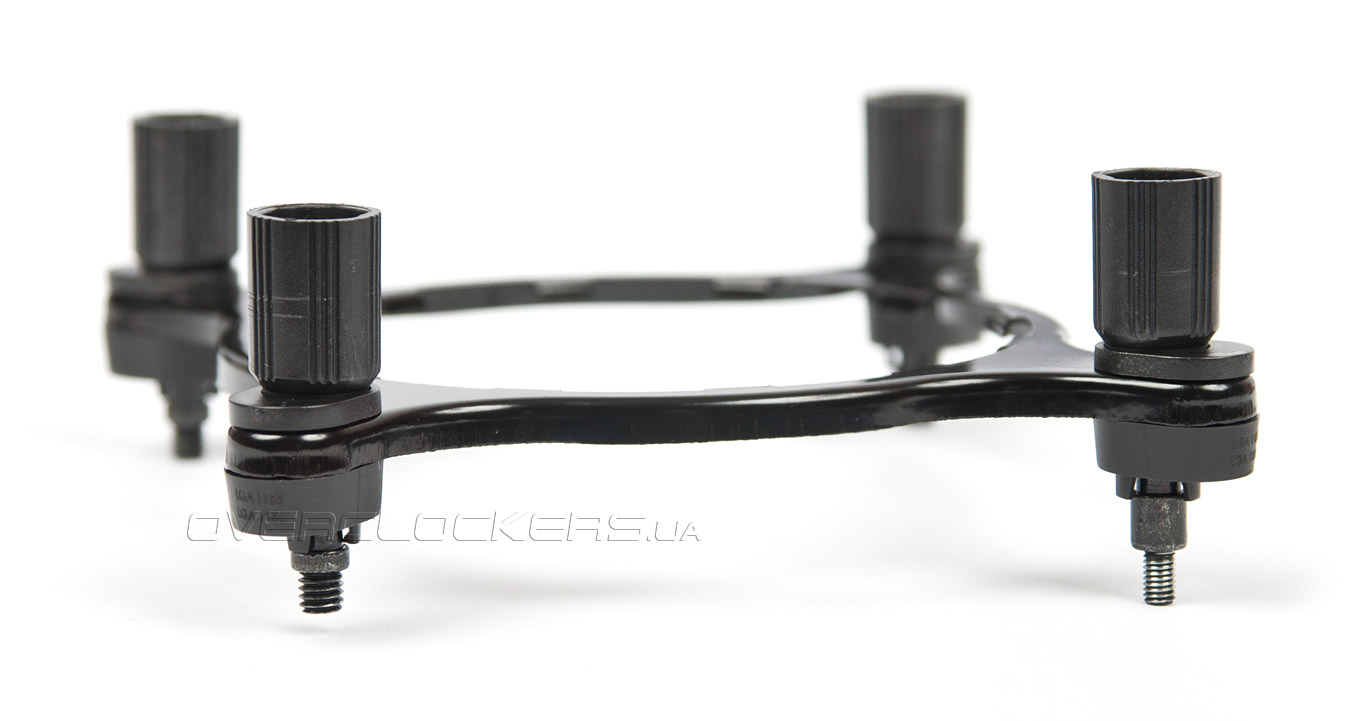

После этого добавляем в монтажные отверстия четыре винта.

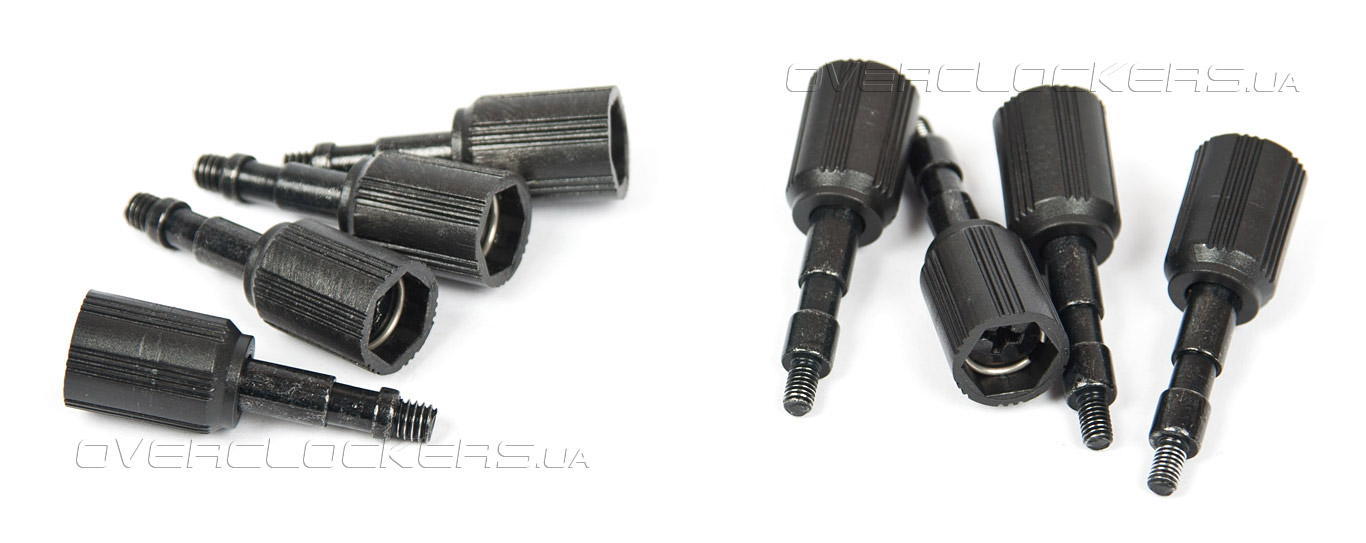

Для платформы LGA2011 предусмотрены винты с короткой резьбой. На фотографии они изображены слева:

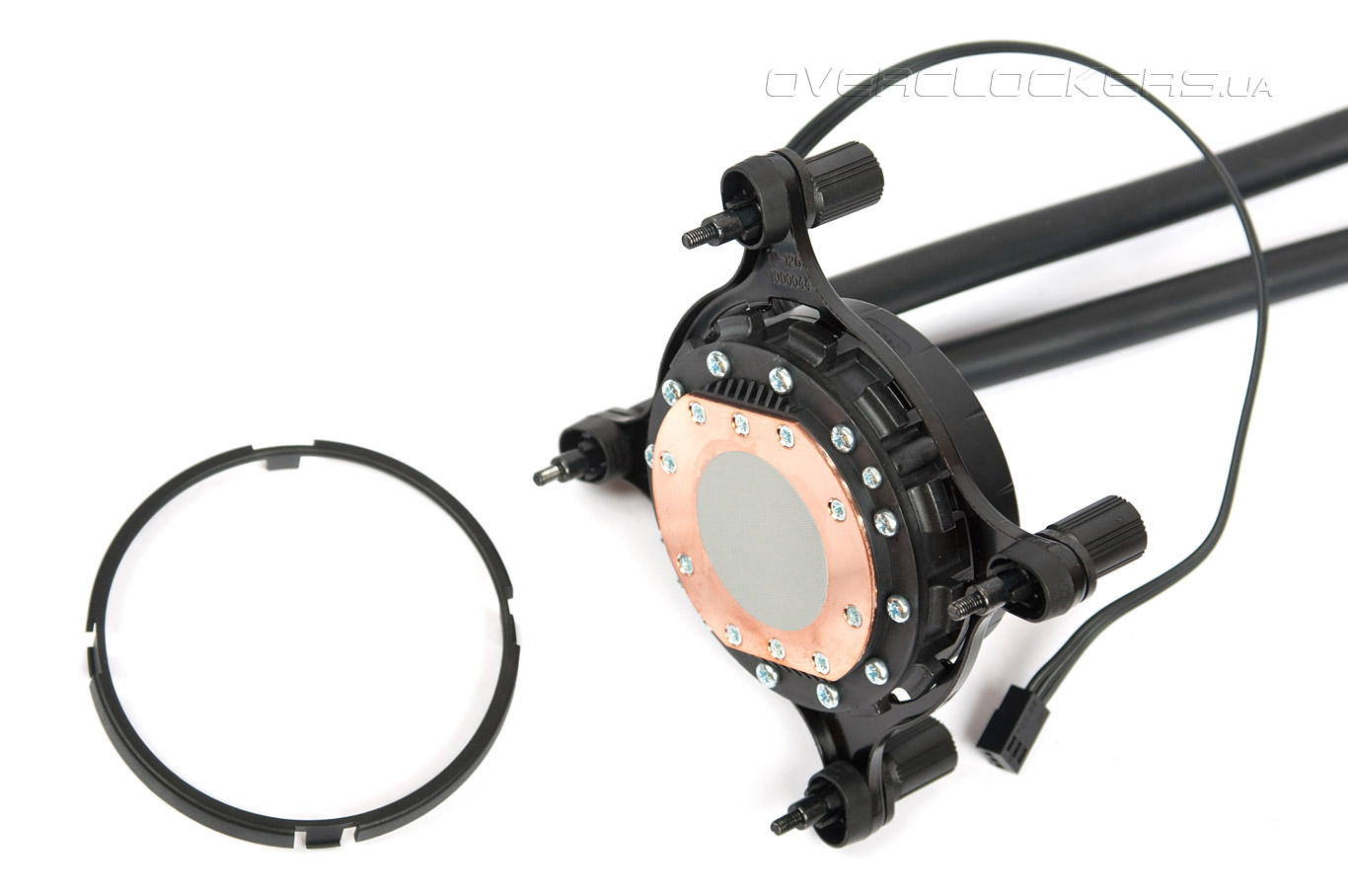

Установка почти завершена. Осталось надеть крепление на водоблок и зафиксировать его снизу кольцом с четырьмя защелками.

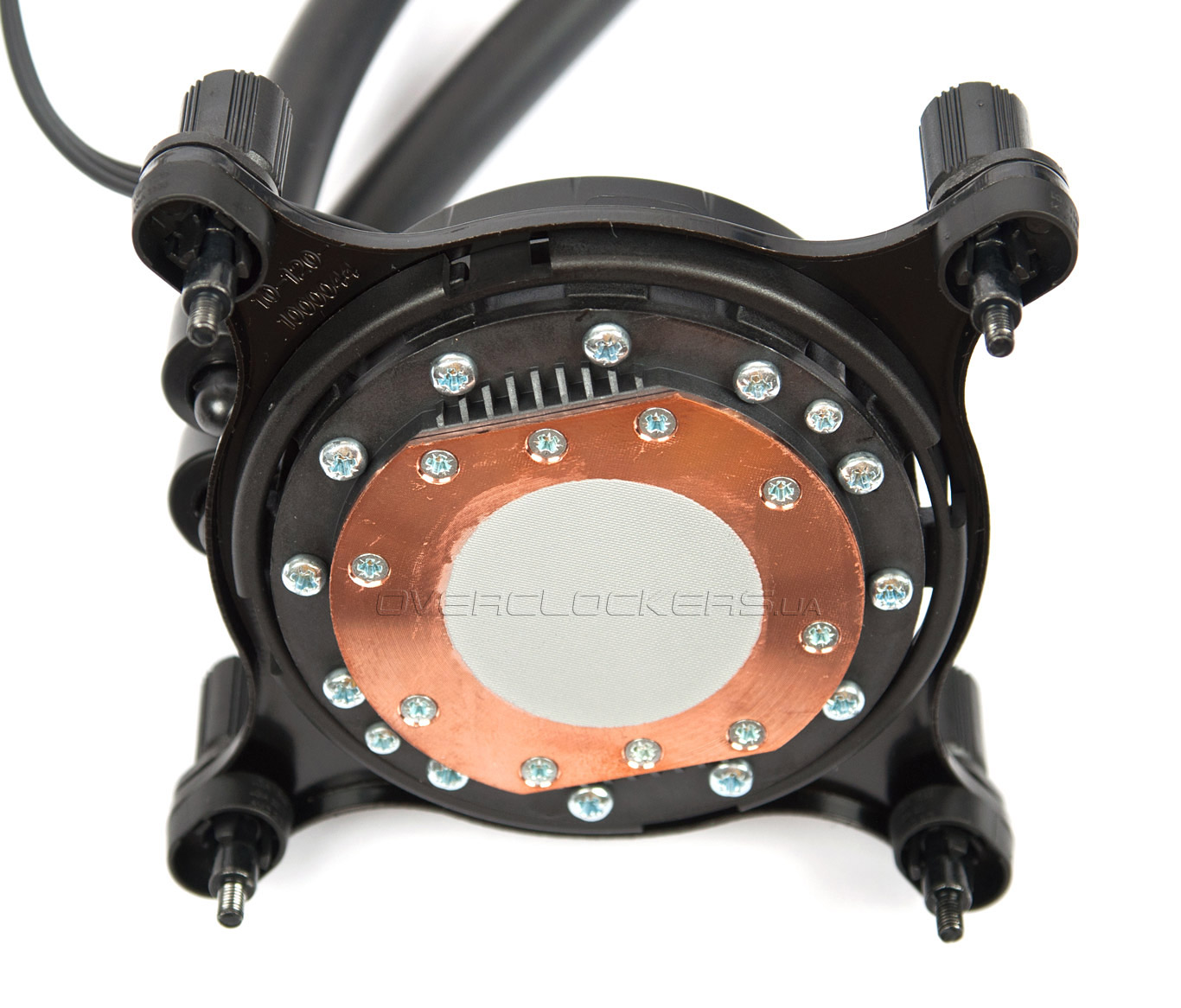

Вот и всё — водоблок готов к «приземлению» на материнскую плату.

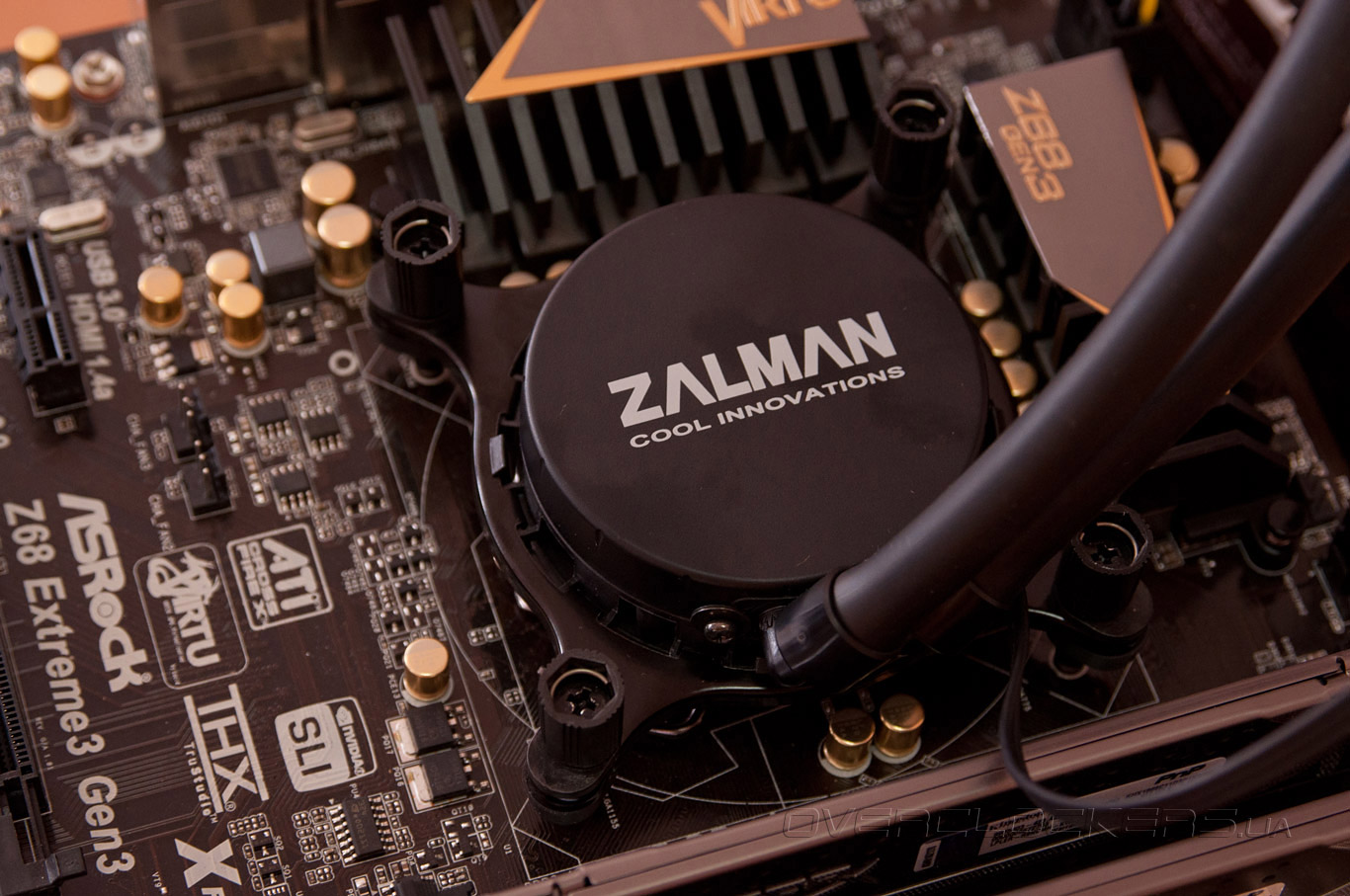

Закручиваем винты вручную или отверткой и наслаждаемся результатом.
В монтаже радиатора СВО нет ничего сложного. Вы наверняка справитесь и без нашей помощи. Обратить внимание стоит только на ориентацию лопастей вентилятора: в большинстве случаев горячий воздух должен выбрасываться из корпуса наружу, а не наоборот.
Сравнительные характеристики
В соперники Zalman CNPS20LQ был определен воздушный кулер Zalman CNPS10X Performa. Благодаря сочетанию демократичной цены и высокой производительности он имеет немало поклонников в Украине.
| Zalman CNPS20LQ | Zalman CNPS10X Performa | |
| Разъем | LGA1155/1156/1366/2011 AM2(+)/AM3(+)/FM1 |
LGA775/1155/1156/1366/2011* AM2(+)/AM3(+)/FM1 |
| Размеры радиатора, мм | 153x120x38 | 132x75x152 |
| Размеры кулера с установленным вентилятором(-ами), мм | 153x120x63 | 132x100x152 |
| Вес радиатора, г | н/д | ~580—590 |
| Вес с вентилятором(-ами), г | н/д | 748 |
| Размеры вентилятора(-ов), мм | 120х120х25 | 120х120х25 |
| Частота вращения вентилятора(-ов), об/мин | 900—2000 | 900—2000 |
| Вес водоблока, г | 195 | – |
| Заявленный уровень шума, дБА | 17—36 | 17—36 |
| Наработка на отказ, тыс. ч | 50000 (вентилятор) | 50000 |
| Средняя стоимость в Украине, $ | ~90 | ~36 |
*— с дополнительным креплением
Тестовая конфигурация
Стенд имел следующий вид:
- процессор: Core i7-2600K (3,4@4,5 ГГц, 45х100, HT, CPU — 1,4 В);
- материнская плата: ASRock Z68 Extreme3 Gen3;
- память: GoodRAM GY1600D364L8/4GDC (2x2GB, DDR3-1600, 9-9-9-27-1T);
- видеоадаптер: Inno3D GeForce GTX 560 Ti;
- жесткий диск: Seagate ST3500418AS (500 ГБ, 7200 об/мин, SATA-II);
- блок питания: Seasonic SS-600HM (600 Вт);
- термоинтерфейс: Noctua NT-H1;
- операционная система: Windows 7 Home Premium x64 SP1.
Прогрев процессора осуществлялся в течение 15 минут утилитой LinX 0.6.4 с 2048 МБ задействованной для теста памяти, после чего выдерживалась 20-минутная пауза и регистрировалась температура CPU в простое системы (при помощи программы CoreTemp 1 RC3). Для получения максимально точных результатов охладители тестировались по нескольку раз. Температура воздуха в лаборатории составляла 25 °C.
Результаты тестирования
Изучая результаты стресс-тестирования, становится ясно, что без «фотофиниша» тут не обойтись. Но стоит ли при таких итогах определять победителя? Наверное нет, ведь малейшее изменение условий может дать перевес в 1—2 градуса любому из участников.
Настолько разная конструкция и настолько похожие результаты! Присмотревшись к цифрам, можно определить, что эффективность СВО немного растет с повышением оборотов вентилятора. В то же время, между режимами 1600 об/мин и 1900 об/мин разница составляет всего 1 градус, так что подбирать для Zalman CNPS20LQ высокопроизводительный и шумный «пропеллер» особого смысла нет: ее потенциал ограничивает компактная маломощная помпа и, отчасти, радиатор. Оба кулера вполне справляются с разогнанным четырехъядерным CPU Sandy Bridge, но большего от них ждать не приходится.
Выводы
Рассматривая Zalman CNPS20LQ и подобные недорогие системы жидкостного охлаждения, трудно вынести однозначный и безапелляционный вердикт. С одной стороны, СВО от южнокорейского вендора не продемонстрировала достаточной производительности, которая могла бы оправдать ее относительно высокую цену (в среднем $90 на момент публикации данной статьи). С другой стороны, кулер без особых проблем справился с мощным процессором даже на малых оборотах вентилятора — спрашивается, чего же боле? Системы водяного охлаждения всегда котировались выше традиционных «башен», а лет 10 назад и вовсе считались диковинкой, которую могли позволить себе либо зажиточные люди, либо технически подкованные энтузиасты. Многие до сих пор верят в «магию» СВО, подобно тому как поклонники Apple раз за разом покупают всё новые и новые устройства от любимой марки, не взирая на наличие большого числа дешевых альтернатив. Исходя из этого, каждый решит для себя сам: стоит ли переплачивать полсотни долларов за понравившийся продукт.
На фоне других «водянок» производства Asetek изделие Zalman выделяется усовершенствованным креплением, наличием фирменного вентилятора и радиатора средней толщины, который хорошо подходит к данной системе и, вместе с тем, не настолько велик, чтобы затруднить процесс установки. Остается надеяться, что у Asetek в ближайшие месяцы появится достойный конкурент в деле разработки сравнительно дешевых и эффективных СВО. Быть может, им попробует стать Zalman?
