Обзор процессорного кулера Zalman CNPS17X

В прошлом обзоре мы познакомились с кулером Zalman CNPS20X, где пришли к выводу, что он весьма неплох по своим возможностям. Теперь настала очередь младшего CNPS17X показать на что он способен. Но для начала, как обычно, посмотрим на комплектацию и конструкцию системы охлаждения, а тепловой тест оставим на потом.

Zalman CNPS17X

Упаковка и комплект поставки

По части упаковки CNPS17X ничем не уступает CNPS20X. Тут много глянца, фотографий, технической информации и данных о габаритах изделия, позволяющих понять, насколько данный кулер вам подходит. Внутри все упаковано в демпферы из вспененного полиуретана в сочетании с ребрами жесткости из толстого картона.

Zalman CNPS17XZalman CNPS17X

В комплекте поставки кроме радиатора и вентилятора с набором крепежей есть следующие детали:

  • инструкция по установке;
  • шприц с термопастой;
  • переходник с разъема +5VDG на три контакта VDG для плат Gigabyte;
  • универсальная металлическая усилительная пластина;
  • резиновая прокладка усилительной пластины для сокетов AMD;
  • резиновая прокладка усилительной пластины для сокетов Intel;
  • две металлические крепежные лапы для сокетов Intel;
  • две металлические крепежные лапы для сокетов AMD AM3/АМ4;
  • четыре винтовые стойки для сокетов Intel LGA2011;
  • четыре винтовые стойки для сокетов Intel / AMD;
  • четыре гайки под крестовую отвертку;
  • четыре пластиковых фиксатора для винтовых обойм;
  • четыре винтовые обоймы;
  • четыре изоляционные прокладки под стойки крепежных лап;
  • два подпружиненных крепежных винта для радиатора.
Zalman CNPS17X

Внешний вид

Zalman CNPS17X являет собой традиционный радиатор с U-образным расположением тепловых трубок, весом в 613 грамм. В её центральной части есть 15 ребер рыжего цвета, которые, вероятно, представляют собой окрашенный алюминий. Тепловые трубки никелированы, а ребра анодированы, для придания им темного цвета и защиты от коррозии.

Zalman CNPS17X

Тело радиатора состоит из 45 волнообразных пластин, через которые проходят пять 6-мм медных тепловых трубок, собранных в два ряда по три и две штуки с каждой стороны. Такая конфигурация знакома нам еще со времен CNPS10X, и показывает себя оптимально с точки зрения продуваемости воздухом и плотности распределения потока тепла. Из-за изгиба ребер зазор между ними колеблется в пределах от 1 до 3 мм, образуя отдельные каналы для потока воздуха. Суммарная площадь рассеивания тепла не самая выдающаяся и составляет всего 6243 см². Высота радиатора в данной проекции заявлена на уровне 160 мм, а ширина — 140 мм. Мы же, в свою очередь, измерили, что фактически радиатор обладает высотой в 161,5 мм, и это можно объяснить погрешностью при производстве трубок.

Zalman CNPS17X

В профиль радиатор имеет ширину в 52 мм. Средняя часть боковых граней загнута под 90 градусов, что создает дополнительную направляющую для воздушного потока и укрепляет радиатор в целом, не давая пластинам налипать друг на друга.

Zalman CNPS17X

Если посмотреть на радиатор сверху, то мы увидим, что пластины сложены гармошкой. Выглядит не очень привлекательно и, как по мне, верхнее ребро можно было сделать ровным.

Zalman CNPS17X

Концы тепловых трубок не прикрыты колпачками. А жаль.

Zalman CNPS17X

Основание у кулера выполнено по технологии Reverse Direct Touch Heatpipe, или же обратного прямого контакта тепловых трубок. В сплошное основание, в заготовленные желоба, уложены залитые припоем тепловые трубки, укрепленные сверху прижимной пластиной. По факту Zalman делал так и раньше, только называлось это не так пафосно. Хотя в любом случае, прогресс по части качества изготовления подошвы — это хорошо.

Zalman CNPS17X

Подгонка деталей основания и тепловых трубок идеальная. Все припаяно ровно, красиво и без зазоров.

Zalman CNPS17X

Подошва кулера никелирована, ровно отполирована и имеет следы радиальной шлифовки. Размер основания составляет 42х43 мм.

Zalman CNPS17X

Кроме того, полировка доведена до зеркального качества.

Zalman CNPS17X

Для крепления вентилятора к радиатору в комплекте есть пластиковая рамка. Она имеет по четыре резиновые прокладки напротив посадочных отверстий для пропеллера, и еще четыре со стороны, контактирующей с металлическими ребрами. К рамке вентилятор прикручивается винтами, а по бокам цепляются за небольшие пластиковые петли металлические крепежные планки с логотипом Zalman.

Zalman CNPS17X

Вентилятор у Zalman CNPS17X такой же, как и у CNPS20X. Он имеет типоразмер 140 мм и промаркирован как ZM-SF140 ZE1425CFM. Крыльчатка поделена на два ряда лопастей: девять крупных и девять мелких. Ротор перевернут, и двигатель крепится к рамке спереди. Подшипник заявлен гидродинамический (FDB), с общим сроком наработки на отказ в 100 тыс. часов. Рамка крестообразная, без боковых стенок, что уменьшает статическое давление потока, равное в данном случае 1,1 мм H2O. Диапазон доступных скоростей приблизительно составляет от 800 до 1500 об/мин и регулируется при помощи ШИМ. На передней грани рамки есть диоды ARGB-подсветки в количестве 16 штук. Кабеля подключения два, оба длиной по 700 мм. Один из них — питание вентилятора на четыре контакта. А второй — стандартный разъем адресной подсветки +5VDG.

Zalman CNPS17XZalman CNPS17X

Вентилятор существенно больше радиатора в вертикальной плоскости. Это заметно увеличивает общую высоту кулера.

Zalman CNPS17X

Так выглядит кулер в сборе видом со стороны. Высоту посадки вентилятора можно регулировать в широких пределах.

Zalman CNPS17X

Перейдем к установке и тестированию кулера.

Установка

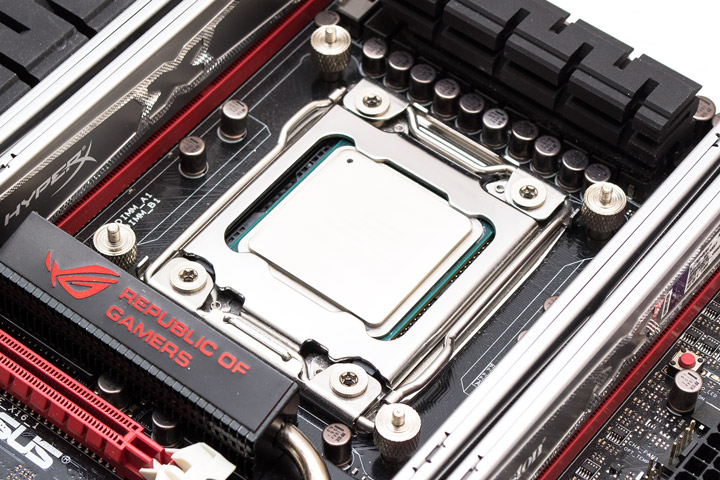

Для теста эффективности Zalman CNPS17X использовалась платформа Intel LGA2011 с процессором Intel Core i7-4960X. Процесс монтажа прост и начинается с установки винтовых стоек, которые закручиваются вручную.

Zalman CNPS17X

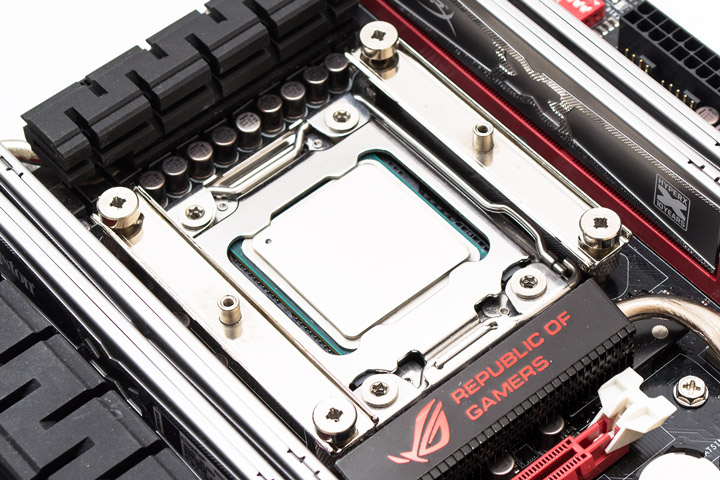

На стойки ставятся крепежные лапы, которые фиксируются крестовыми гайками с помощью отвертки. Перед нанесением термопасты стоит примерить кулер и убедиться, что все крепежные отверстия совпадают.

Zalman CNPS17X

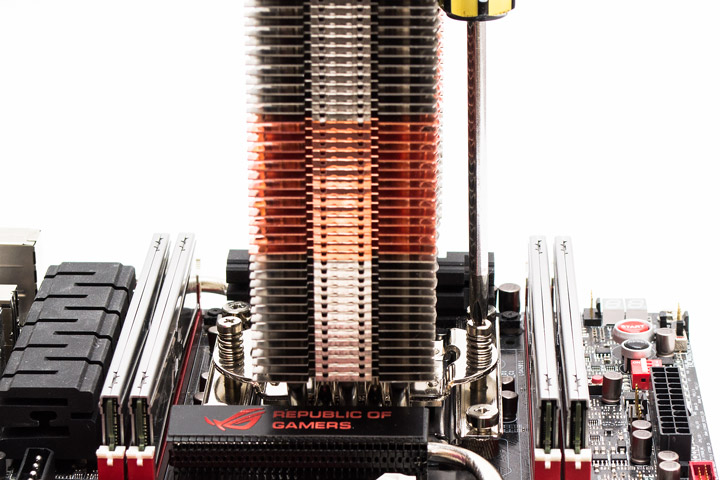

Далее наносим термоинтерфейс и двумя подпружиненными винтами с отверткой прикручиваем радиатор. На начальном этапе монтажа винты нужно придерживать, чтобы они не отпадали.

Zalman CNPS17X

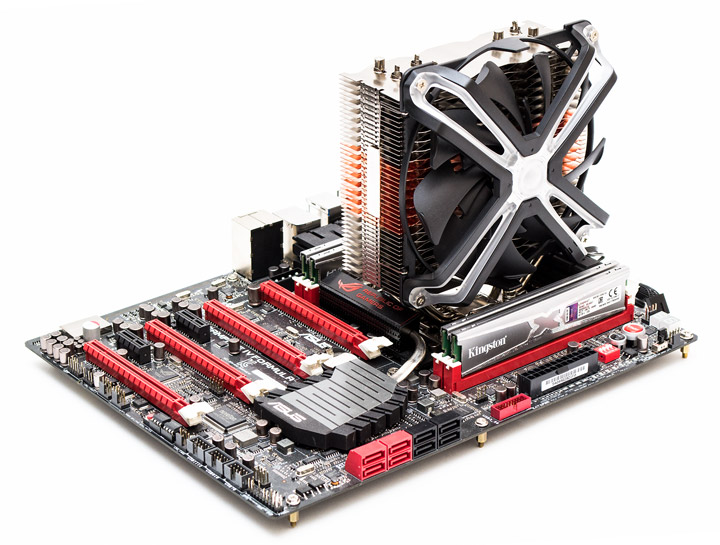

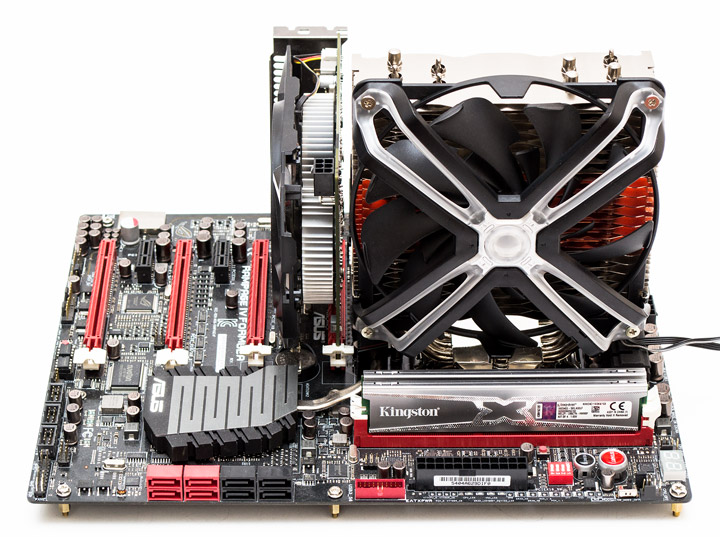

Остается вентилятор на место и подключить его к питанию и разъему подсветки. В принципе выглядит неплохо.

Zalman CNPS17X

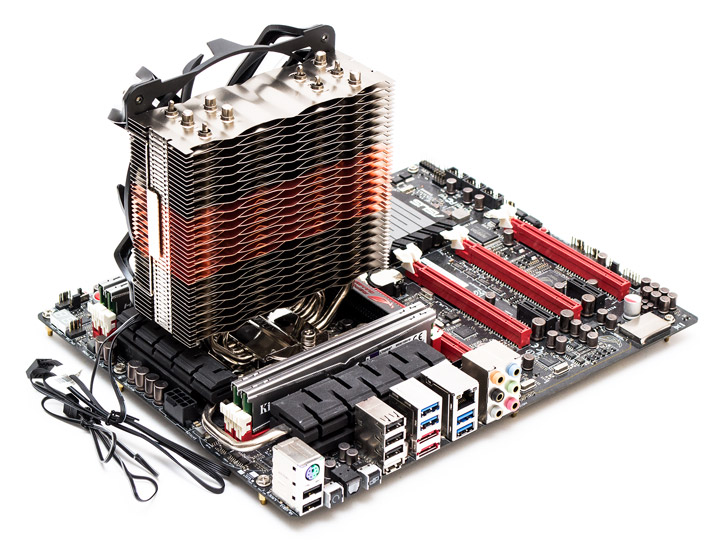

С обратной стороны видны лишние провода, которые придется прятать за поддоном материнской платы. А еще здесь как-то пусто без второго вентилятора.

Zalman CNPS17X

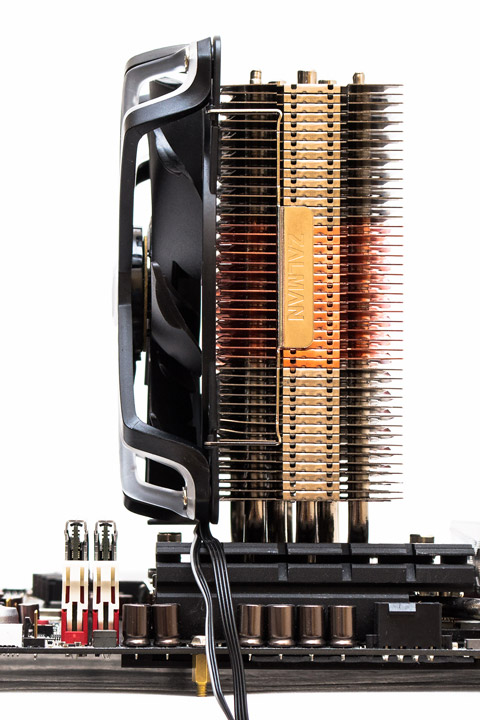

Конфликта с памятью у данного кулера вероятно не будет, хотя штатный вентилятор расположен очень близко к ней. И, по крайней мере, первую планку с высоким радиатором может понадобится слегка наклонить вперед. Но тут был замечен еще один момент. Вентилятор упирается в передний крепежный винт, который не дает опустить его вниз. В результате, общая высота кулера возрастает до 170 мм. А такой размер станет уже далеко не в каждый корпус.

Zalman CNPS17X

Первый слот расширения PCI-E находится предельно близко к кулеру. Но туда становится видеокарта. Предварительно убедитесь, что зазора хватает, и никакие детали не соприкасаются между собой.

Zalman CNPS17X

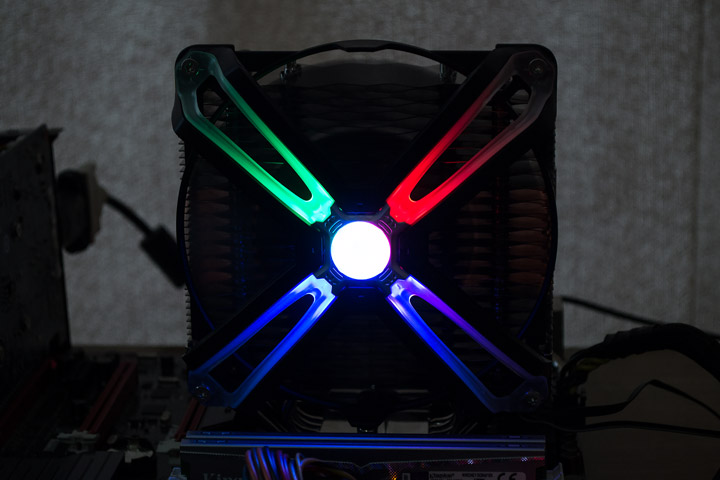

ARGB-подсветка вентилятора выглядит неудовлетворительно. Центральные светодиоды очень яркие, а боковые в рамке не досвечивают дальше середины. В комплекте нет никакого контроллера, и если материнская плат лишена соответствующего разъема, то подсветка кулера работать не будет.

Zalman CNPS17X

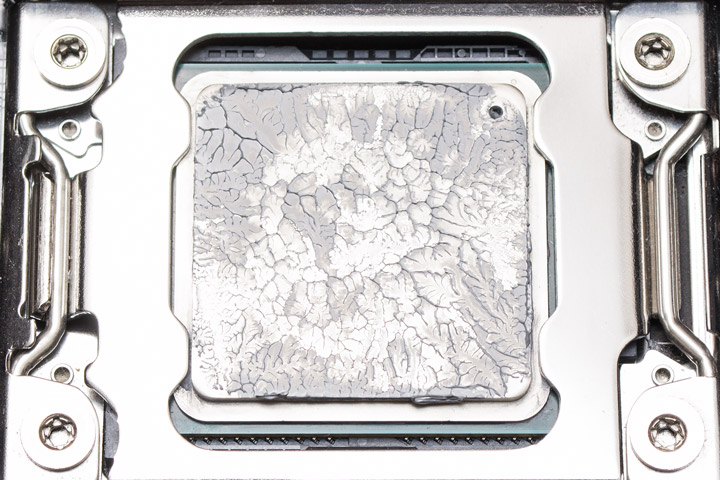

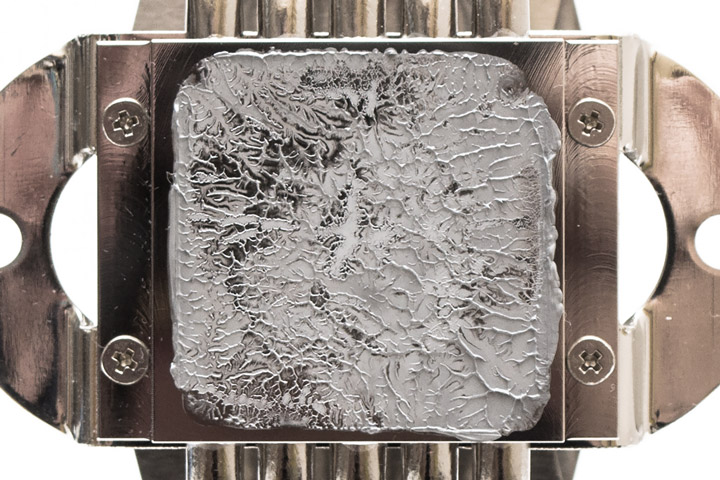

Отпечаток термопасты на подошве кулера и крышке процессора свидетельствует об очень плотном и равномерном прижиме между ними.

Zalman CNPS17XZalman CNPS17X

Технические характеристики

Эффективность отвода тепла кулером Zalman CNPS17X сравнивалась с его старшим собратом Zalman CNPS20X и с одним из лучших представителей бюджетного класса охлаждения — Aardwolf Performa 10X, имеющим схожее количество тепловых трубок и площадь рассеивания радиатора.

Техническая характеристика Zalman CNPS17X Aardwolf Performa 10X (APF-10XPFM-120) Zalman CNPS20X
Страница продукта zalman.com performa.cool zalman.com
Совместимость с процессорными разъемами Intel LGA 115x, 2011, 2011-V3, 2066, AMD AM4, AM3(+), FM2(+) Intel LGA 775/115x/1366/2011/2066, AMD AM2(+)/AM3(+)/AM4/FM1/FM2 Intel LGA 115x, 2011, 2011-V3, 2066, AMD AM4, AM3(+), FM2(+)
Размеры радиатора (ДхШхВ), мм 52х140х160 131x74x151 144х140х165
Размеры вентилятора (ДхШхВ), мм 140х140х26 120х120х25 140х140х26
Материал радиатора и конструкция Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют сплошное медное основание. Вся конструкция никелирована, соединения пропаяны Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют сплошное медное основание. Вся конструкция никелирована, соединения пропаяны
Вес радиатора, г 613 579 1037
Количество пластин радиатора, шт. 45 46 45
Толщина пластин, мм 0,5 0,4 0,5
Межреберное расстояние, мм 1-3 2 1-3
Расчетная площадь радиатора, см² ~ 6 243 ~ 6 834 ~ 15 242
Модель вентилятора 1 x ZM-SF140 (ZE1425CFM) 1 х Aardwolf AF12025H12M-2433 2 x ZM-SF140 (ZE1425CFM)
Скорость вращения вентилятора, об/мин 800 ~ 1500 с ШИМ (+/- 10%) 1000 ~ 2000 с ШИМ 800 ~ 1500 с ШИМ (+/– 10%)
Воздушный поток, м³/ч 103,64 (+/- 10%) 76 103,64 (+/– 10%)
Уровень шума вентилятора, дБ (А) 29 (+/- 10%) 16 ~ 35 29 (+/– 10%)
Статическое давление, мм воды 1,1 3,91 1,1
Количество и тип подшипника вентилятора FDB (гидродинамический подшипник) Long Life Bearing (улучшенная втулка скольжения) FDB (гидродинамический подшипник)
Время наработки на отказ вентилятора, час 100 000 100 000
Номинальное напряжение вентилятора, В 12 12 12
Сила тока вентилятора, А 0,28 0,18 0,28
Пиковое энергопотребление вентилятора, Вт 3,36 2,16 3,36
Дополнительные особенности ARGB-подсветка вентилятора, переходник подсветки под платы Gigabyte. ARGB-подсветка двух вентиляторов, переходник подсветки под платы Gigabyte.
Средняя стоимость, $ ~75 ~35 ~100

Тестовый стенд

Для тестирования эффективности кулера Zalman CNPS17X использовался стенд на базе платформы Intel LGA 2011 в следующей конфигурации:

  • процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентилятора: Noctua NA-FC1;
  • дополнительный вентилятор: 2 х Noctua NF-A12x25 PWM, 2000 об/мин;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 24 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 20 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от верхней части системы охлаждения, обращенной к пользователю и смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

Zalman CNPS17X

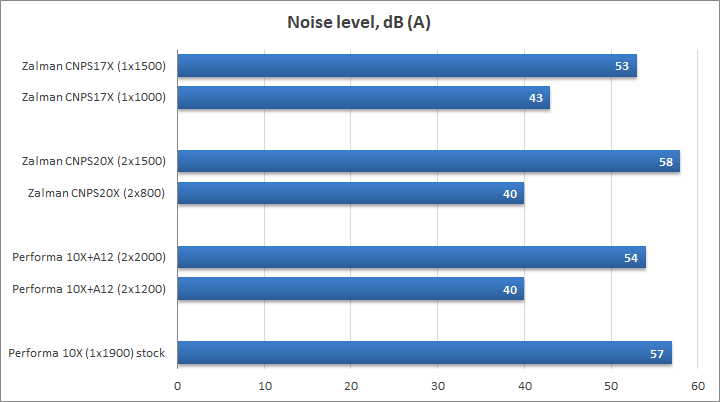

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Zalman CNPS17X оказался довольно тихим кулером, с 53 дБ (А) шума на максимальных оборотах. Но минимальную скорость пришлось повысить до 1000 об/мин и 43 дБ (А), чтобы он смог пройти тепловой тест. У Zalman CNPS20X ситуация обратная — он способен охлаждать заданный тепловой пакет при минимальных 800 об/мин и 40 дБ (А) и это лучший результат в текущем тесте. Но на максимуме из двух пропеллеров, работающих на 1500 об/мин, он создает самый сильный шум в 58 дБ (А). Что же до Aardwolf Performa 10X, то её мы опробовали со стоковым вентилятором, который позволил пройти тест лишь на максимальных оборотах при шуме в 57 дБ (А). А во втором варианте были использованы два тихих и быстрых пропеллера Noctua NF-A12x25 PWM на скоростях в 1200 и 2000 об/мин, с шумом в 40 и 54 дБ (А) соответственно.

Посмотрим на график температур для каждого уровня шума.

Zalman CNPS17X

Ответ на базовый вопрос про разницу между Zalman CNPS17X и Zalman CNPS20X довольно прост. В стоковом варианте она составляет около 6 градусов для тихих и громких режимов работы в пользу CNPS20Х. Но при этом CNPS17X заметно компактнее и на 25% дешевле. Однако если сопоставить его с бюджетным Performa 10X, то все получается не так однозначно. Да, в стоке превосходство составляет 5 градусов, но и разница в стоимости равна уже 55%. А если одеть на Performa 10X лучшие в своем классе 120-мм вентиляторы, то он и вовсе обходит CNPS17X на два градуса в тихом и громком режимах работы, при сопоставимом уровне шума. О чем это говорит? Получается, что несмотря на все технологические ухищрения и существенную разницу в качестве изготовления радиатора, при одинаковой площади рассеивания и одинаковом количестве тепловых трубок решающую роль в эффективности играют вентиляторы. С учетом вышесказанного, потенциал Zalman CNPS17X не раскрывается в полной мере единственным стоковым вентилятором. Он способен на большее в случае использования двух 140-мм пропеллеров с приличным подшипником, рамкой и тихим двигателем.

Выводы

Результаты теплового теста показали, что CNPS17X обладает достаточным уровнем эффективности в пересчете на свою стоимость, и что самое главное, работает весьма тихо как на минимальных, так и на максимальных оборотах. Однако, на звание «супер-кулера» он не тянет, в отличие от CNPS20Х. Среди главных преимуществ данной модели стоит отметить высокое качестве изготовления радиатора. А к недостаткам я бы отнес вентилятор, причем даже не столько его общее качество (с этим там как раз все в порядке) или совсем лишнюю в данном случае подсветку, сколько его несоответствие радиатору. Даже в самой нижней позиции вентилятор упирается в элемент крепления и высота кулера возрастает до 170 мм, вместо заявленных 160 мм. А это уже повышение требований к внутренним габаритам корпуса. Кроме того, потенциал радиатора не раскрывается полностью по двум причинам. Во-первых, стоковый пропеллер не имеет рамки, а во-вторых, здесь нет не только второго вентилятора, но даже и крепления для него.

Таким образом, Zalman CNPS17X — это кулер на вырост. Его можно без проблем использовать в сочетании с актуальным процессорами в разгоне, он будет эффективно и тихо их охлаждать. Но для монтажа кулера понадобится корпус пошире. А когда захочется выжать из процессора все соки, то придется подыскать два более производительных вентилятора и крепление для второго из них.
