Обзор процессорного кулера Zalman CNPS16X

После выпуска топовых кулеров CNPS20X и CNPS17X, компания Zalman ожидаемо перешла к заполнению остальных мест в линейке моделей. И следующей новинкой в ассортименте стал CNPS16X — охладитель с массивным пластиковым обвесом и всеобъемлющей ARGB-подсветкой, выпускаемый в белом и черном варианте расцветки. Мы рассмотрим в подробностях его устройство и проведем испытание в деле.

Zalman CNPS16X

Упаковка и комплект поставки

Коробка оформлена в традиционном для компании глянцевом стиле, где преобладает черный цвет. Изображение кулера нанесено на фронтальной стороне, а перечисление его достоинств и некоторых технических характеристик — сзади. Содержимое надежно упаковано в демпферы из вспененного полиуретана в сочетании с ребрами жесткости из толстого картона.

Zalman CNPS16XZalman CNPS16X

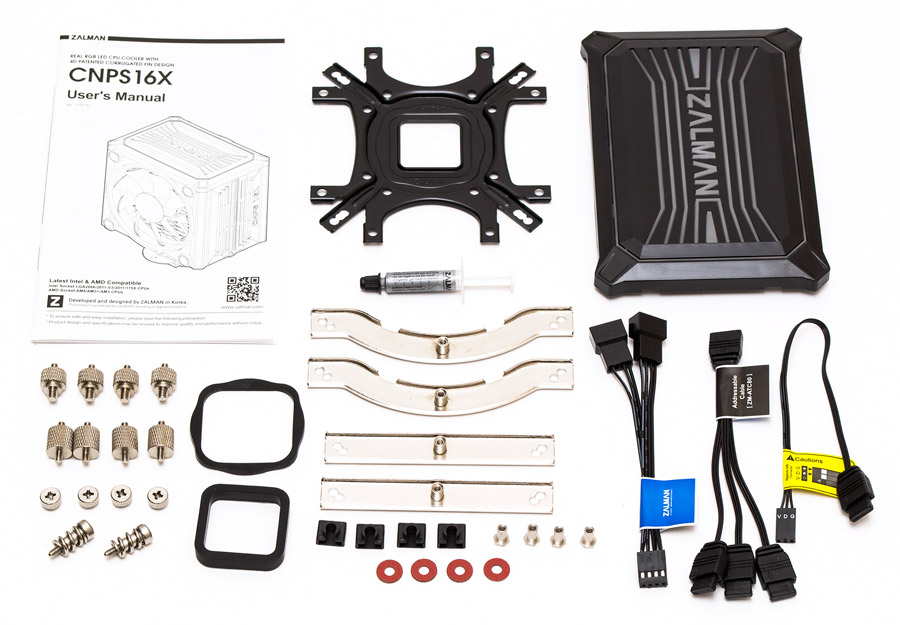

В комплекте поставки кроме радиатора и двух вентиляторов есть следующие детали:

  • инструкция по установке;
  • шприц с термопастой ZM-SCT8;
  • разветвитель 2-в-1 на четыре контакта для питания вентиляторов;
  • разветвитель 3-в-1 +5VDG разъема для адресной подсветки;
  • переходник с разъема +5VDG на три контакта VDG для материнских плат Gigabyte;
  • универсальная металлическая усилительная пластина;
  • пластиковая накладка на кулер со встроенными диодами подсветки;
  • четыре винтовые стойки для сокетов Intel LGA2011;
  • четыре винтовые стойки для сокетов Intel / AMD;
  • четыре гайки под крестовую отвертку;
  • два подпружиненных крепежных винта для радиатора;
  • резиновая прокладка усилительной пластины для сокетов Intel;
  • резиновая прокладка усилительной пластины для сокетов AMD;
  • две металлические крепежные лапы для сокетов AMD AM3/АМ4;
  • две металлические крепежные лапы для сокетов Intel;
  • четыре пластиковых фиксатора для винтовых обойм;
  • четыре винтовые обоймы;
  • четыре красные изоляционные прокладки под стойки крепежных лап.

Zalman CNPS16X

Внешний вид

Без внешнего обвеса Zalman CNPS16X представляет собой классический радиатор с U-образным расположением тепловых трубок весом в 490 грамм. Тепловые трубки никелированы, а ребра анодированы, для придания им темного цвета и защиты от коррозии.

Zalman CNPS16X

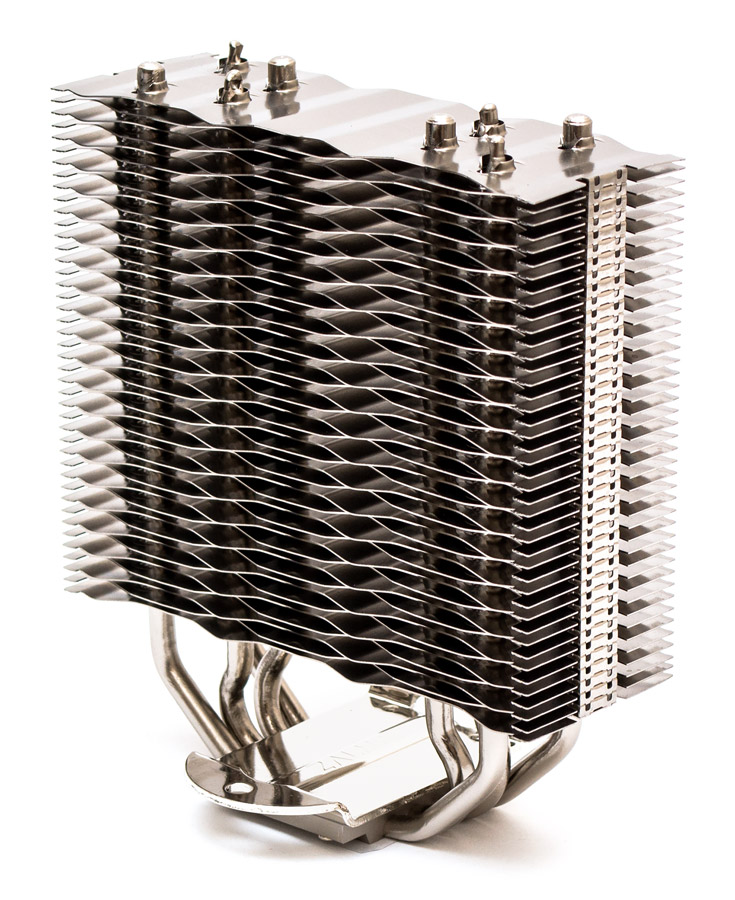

Тело радиатора состоит из 43 волнообразных пластин, через которые проходит четыре 6-мм медные тепловые трубки, собранные в два ряда по две штуки в каждом. Трубки расположены в форме трапеции (если смотреть сверху), аналогичная схема была у кулера Zalman CNPS10X Optima. Из-за изгиба ребер зазор между ними колеблется в пределах от 1 до 4,5 мм, образуя отдельные воздушные каналы. Суммарная площадь рассеивания тепла составляет 5 177 см². Высота радиатора равна 158 мм, а ширина — 132 мм.

Zalman CNPS16X

В профиль ширина радиатора составляет 48 мм. Тонкая полоса в центре боковых граней загнута под 90 градусов, что укрепляет радиатор в целом, не давая пластинам налипать друг на друга.

Zalman CNPS16X

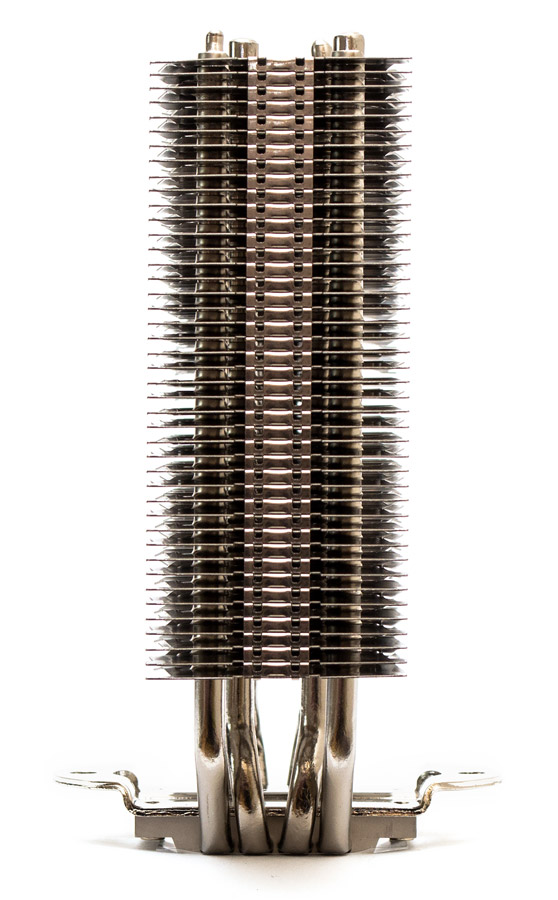

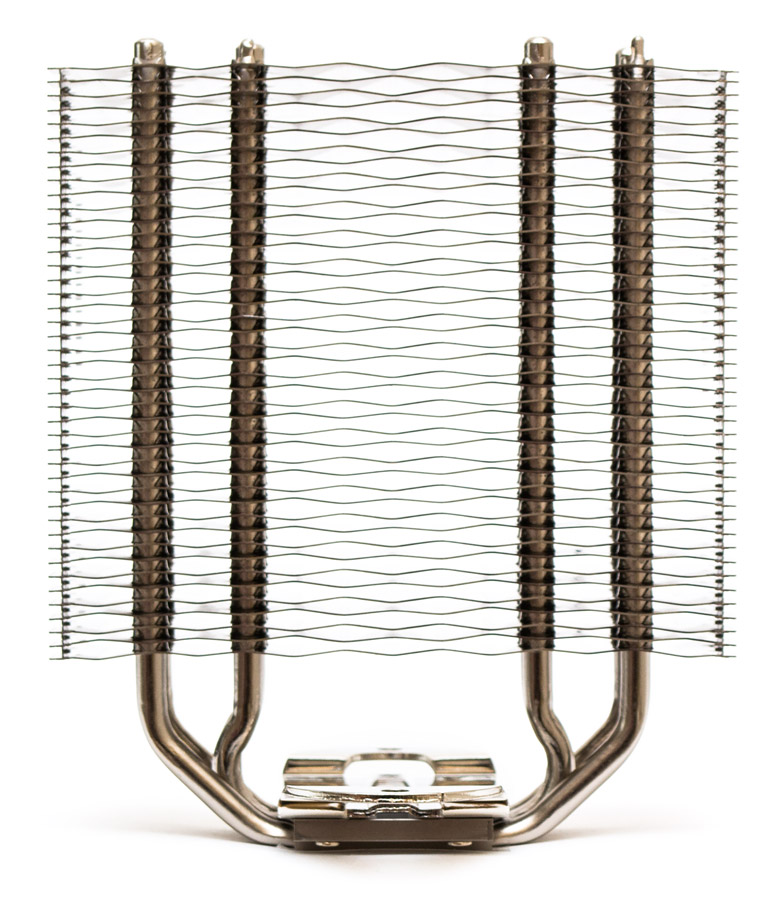

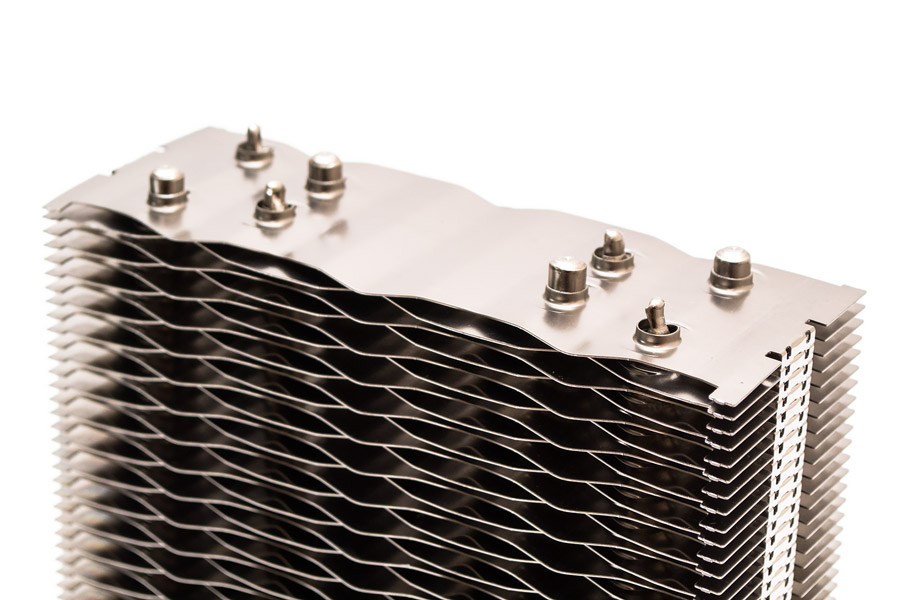

Если посмотреть на радиатор сверху, то мы увидим, что пластины сложены гармошкой и имеют зигзагообразную форму.

Zalman CNPS16X

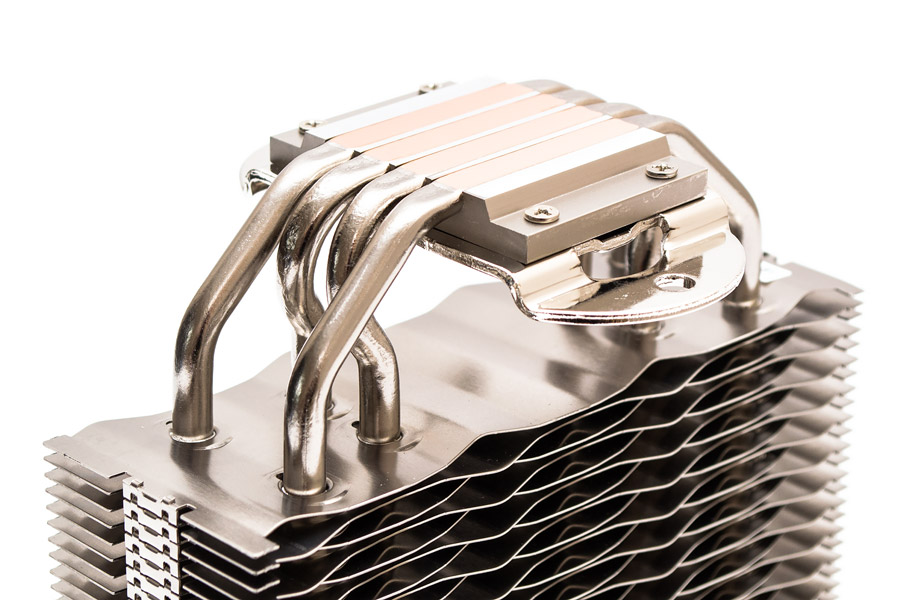

Трубки с одной стороны запаяны и сплющены, а с другой имеют аккуратную цилиндрическую форму.

Zalman CNPS16X

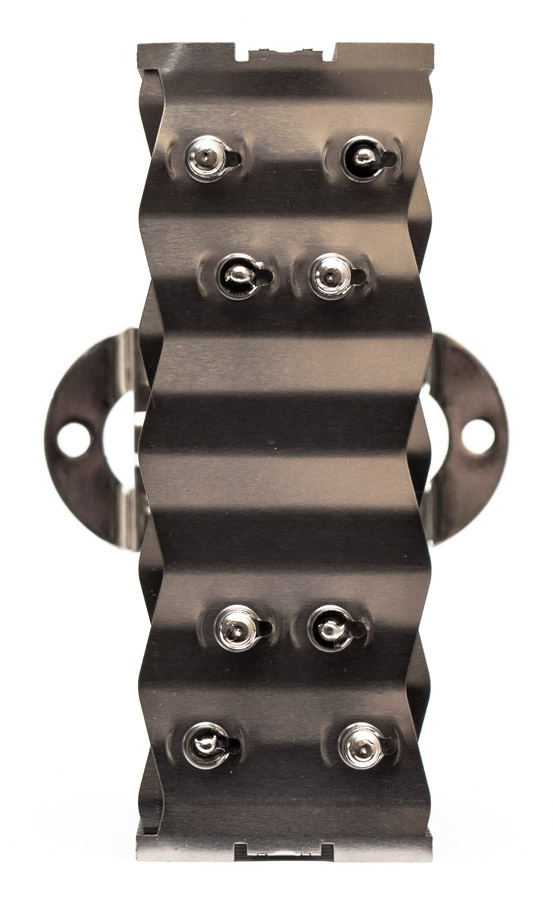

К основанию кулера четырьмя винтами снизу прикручена массивная прижимная пластина.

Zalman CNPS16X

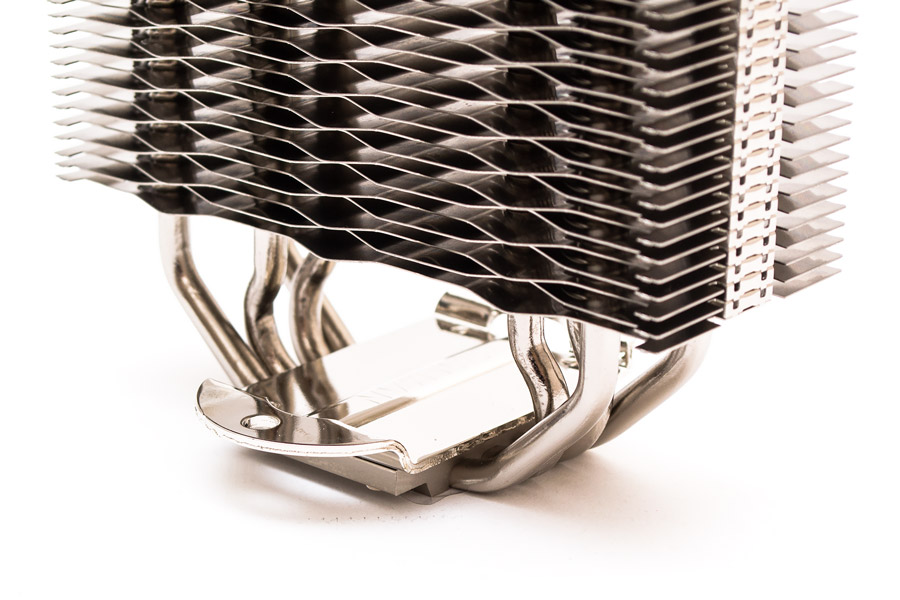

Подошва кулера выполнена по технологии прямого контакта. Трубки впрессованы и запаяны в заранее подготовленные тоннели. Подгонка деталей весьма неплохая.

Zalman CNPS16X

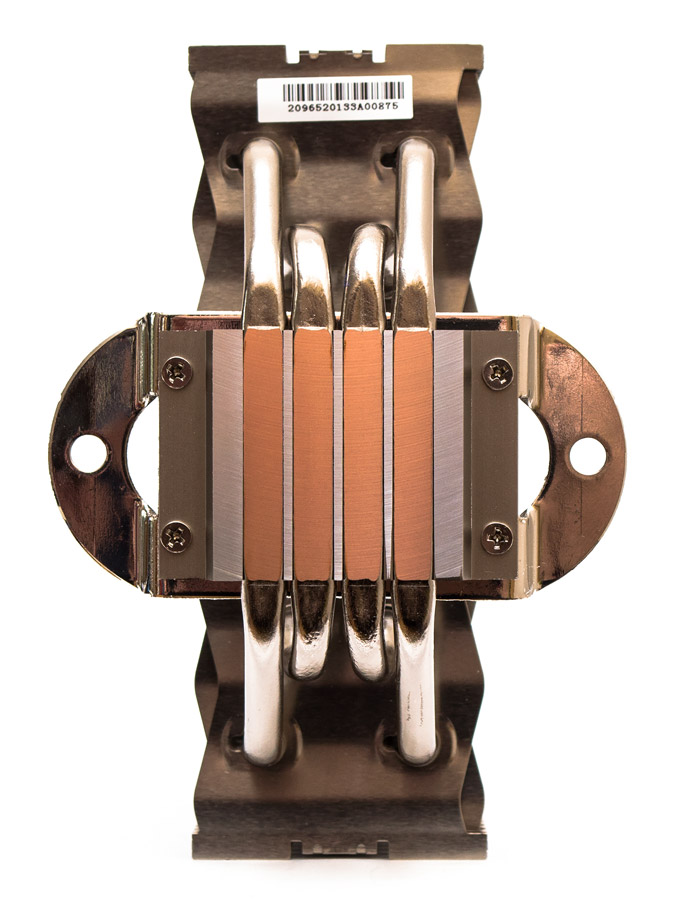

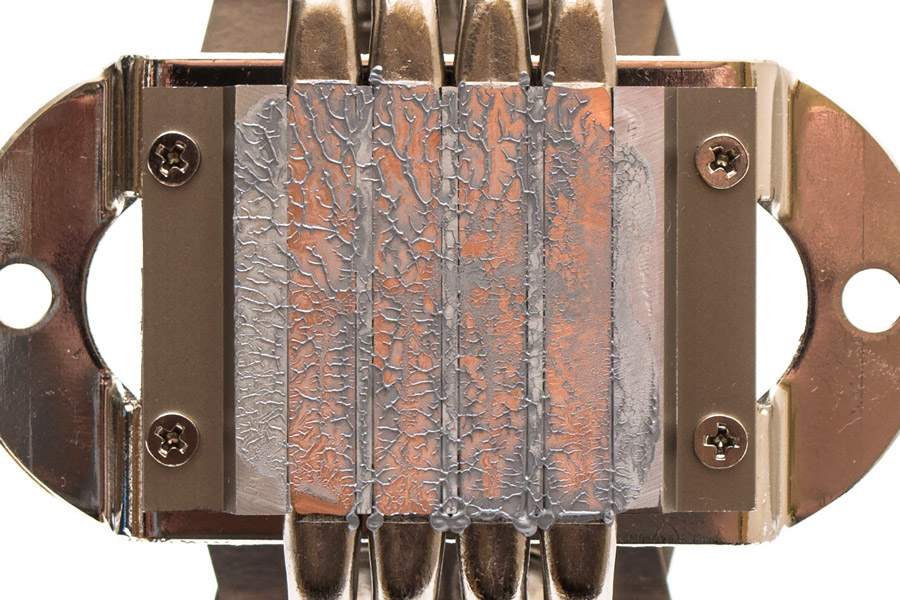

Подошва кулера медная, без дополнительного покрытия, со следами радиальной шлифовки и достаточно ровная. Зазоры между трубками равны 1,6 мм. Эффективная площадь передачи тепла в основании равна 39х29 мм.

Zalman CNPS16X

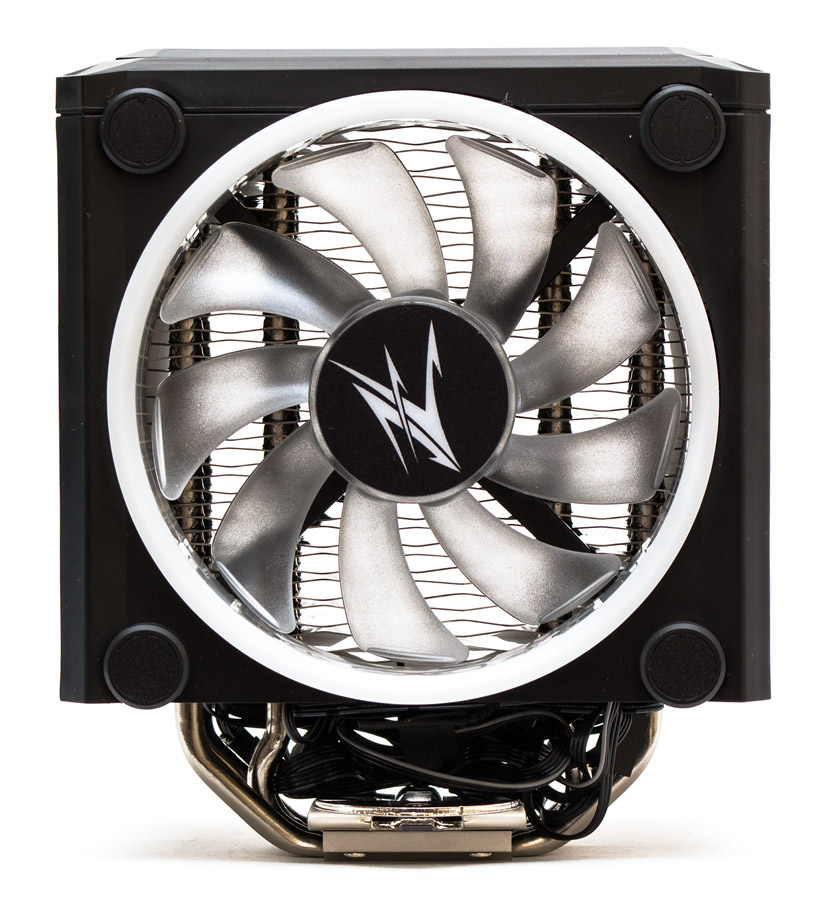

Комплектные вентиляторы состоят из передней и задней части. Оба намертво закреплены в боковых пластиковых направляющих, которые служат как для декоративных целей, так и для крепления пропеллеров на радиатор. Рамка пропеллеров нестандартная, округлой формы с круглыми боковыми креплениями, держащимися на цилиндрических выступах. Светодиоды в ней расположены в полупрозрачном кольце по периметру, в количестве 18 штук. Передний вентилятор промаркирован как ZE-1225CSM (ZM16X PWM). В нем заявлено использование EBR-подшипника со сроком наработки на отказ в 50 тыс. часов. По своей сути это вариация на тему втулки скольжения со слегка улучшенной защитой от попадания пыли. Диапазон скоростей регулируется при помощи ШИМ в пределах от 800 до 1500 об/мин. Вентилятор довольно тихий и без посторонних призвуков. Кабелей подключения есть три. Первый из них предназначен для подсветки крышки кулера, его длина равна 680 мм. Второй отвечает за подсветку вентилятора. Это тоже стандартный +5VDG, длиной в 420 мм. Третий — это питание вентилятора на четыре контакта.

Zalman CNPS16XZalman CNPS16X

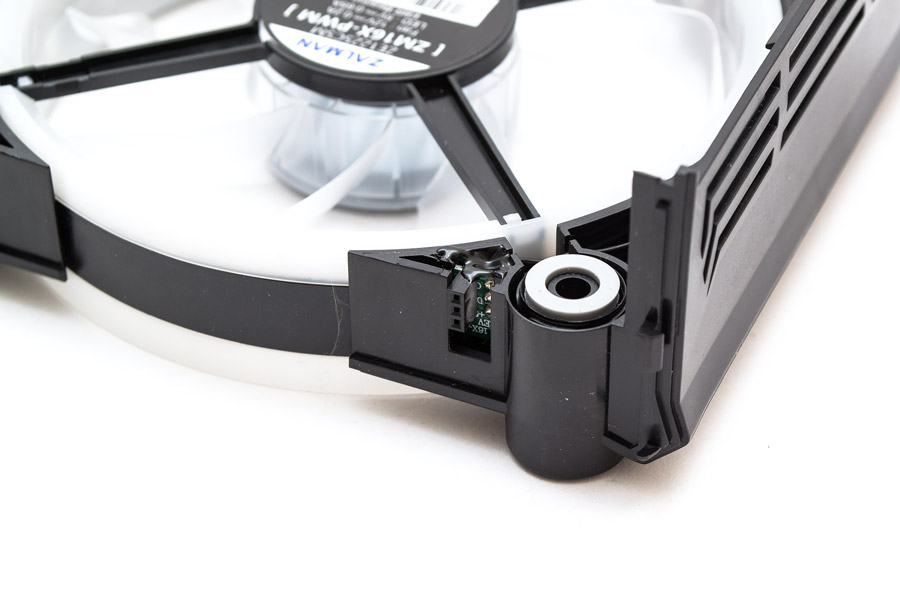

У переднего вентилятора в верхнем правом углу есть трехконтактный разъем, через который подключается питание к подсветке накладной крышки. По углам нестандартной рамки есть резиновые прокладки для гашения вибраций.

Zalman CNPS16X

Задний вентилятор промаркирован как ZE-1225CSM (ZM16X/R PWM) и отличается от переднего лишь направлением лопастей, они перевернуты относительно подшипника. Соответственно ставить его возможно только в направлении на вытяжку из радиатора. Непонятно, почему производитель не сделал крепеж более универсальным и подходящим для стандартных вентиляторов. Из рамки выходит два провода: для питания вентилятора (четыре контакта) длиной 740 мм и для подсветки, длиной 420 мм.

Zalman CNPS16XZalman CNPS16X

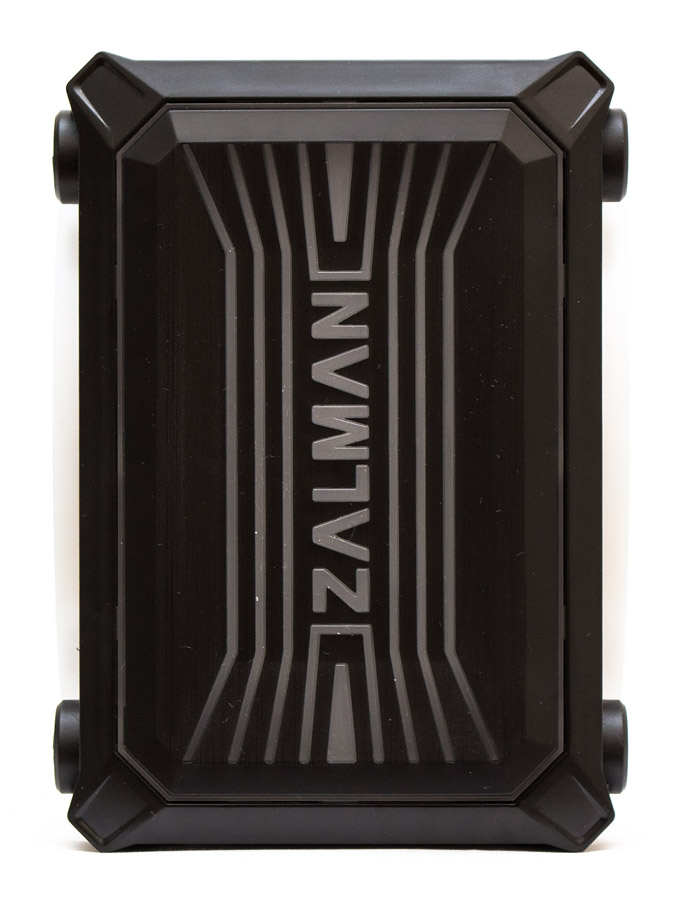

Надписи и дорожки на верхней крышке выполнены из полупрозрачной пластмассы, за которой скрываются ARGB-светодиоды. На обратной стороне есть отверстия для кончиков тепловых трубок и три контакта для подключения подсветки.

Zalman CNPS16XZalman CNPS16X

Сборка кулера производится относительно просто, чего нельзя сказать о процессе демонтажа. Осуществлять его в условиях стесненного пространства корпуса практически невозможно, потребуется извлечь материнскую плату вместе с кулером.

Zalman CNPS16X

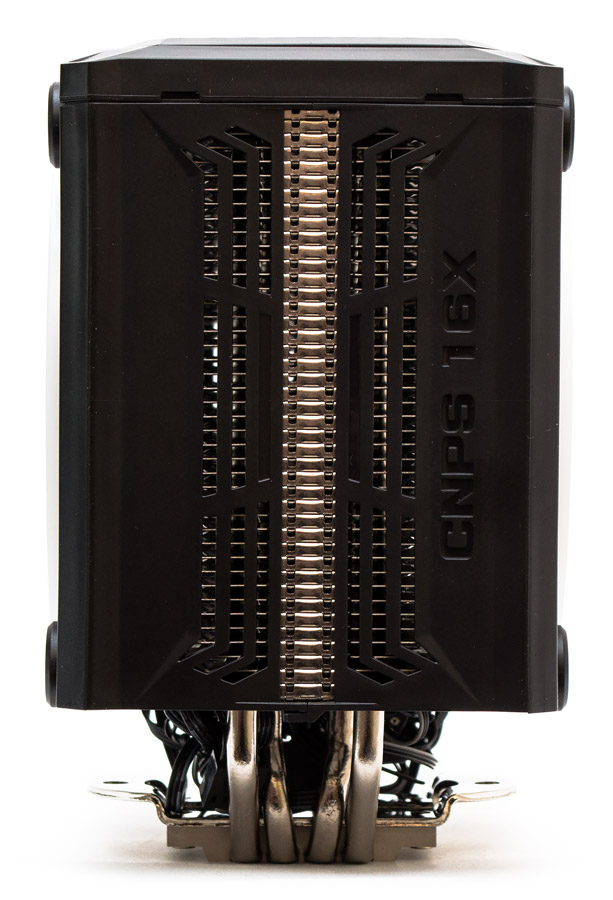

С пластиковым обвесом габариты устройства возрастают до 165 мм в высоту, 140 мм в ширину и 100 мм в профиль. Вентиляторы не регулируются по высоте, потому высота оперативной памяти будет ограничена 34 мм, если она попадёт в плоскость кулера.

Zalman CNPS16X

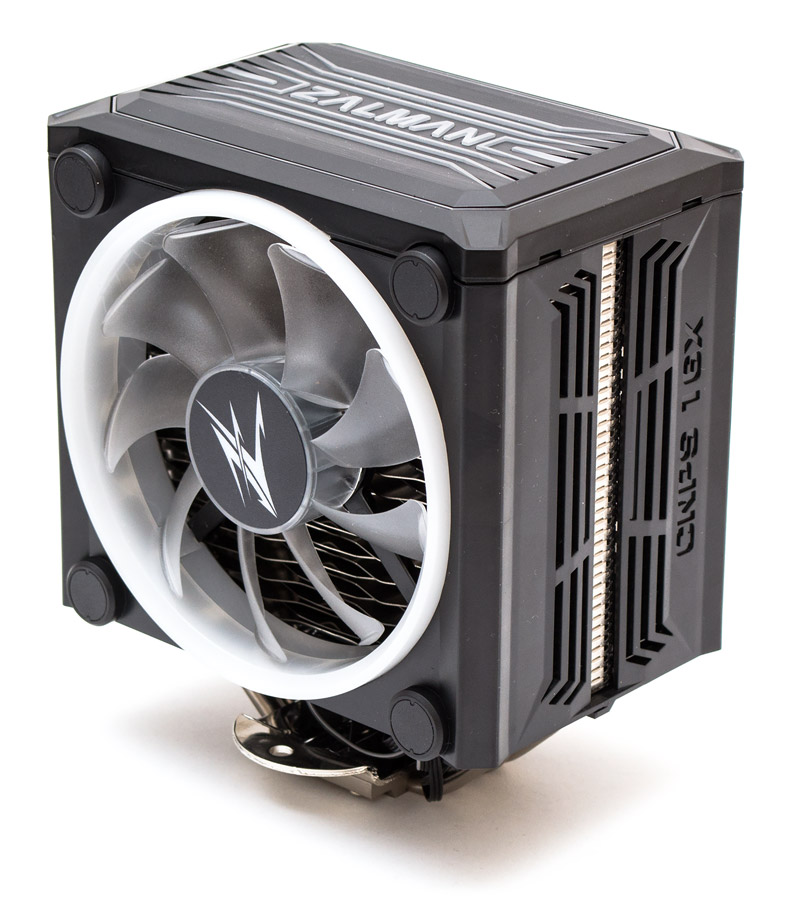

Так будет пользователь видеть кулер в своей системе, при условии, что в его корпусе есть боковое окно:

Zalman CNPS16X

Перейдем к установке и тестированию кулера.

Установка

Для теста эффективности Zalman CNPS16X использовалась платформа Intel LGA2011 с процессором Intel Core i7-4960X. Процесс монтажа начинается с установки винтовых стоек, которые закручиваются вручную.

Zalman CNPS16X

На стойки ставятся крепежные лапы, которые фиксируются крестовыми гайками.

Zalman CNPS16X

Далее наносим термоинтерфейс и двумя подпружиненными винтами с отверткой прикручиваем радиатор. Затягивать их стоит поочередно, по несколько оборотов за подход.

Zalman CNPS16X

Прищелкиваем на место передний и задний вентилятор (важно их не перепутать), затем прищелкиваем сверху крышку со светодиодной подсветкой. При этом нужно убедиться, что контакты на крышке и вентиляторе совпадают.

Zalman CNPS16X

Как и в старших моделях, от кулера идет пять очень длинных проводов. Придется постараться, чтобы правильно разложить их в корпусе.

Zalman CNPS16X

Конфликта с памятью у кулера на данной платформе нет и вероятно, что не будет и на других процессорных разъемах. А если будет, то память придется устанавливать до монтажа вентилятора и следить за тем, чтобы она была не выше 34 мм.

Zalman CNPS16X

Первый слот расширения PCI-E находится очень близко к кулеру, но не мешает установке видеокарты. А вот чтобы нажать на защелку слота, придется искать подручные средства, палец туда уже не пролезет.

Zalman CNPS16X

Светится кулер со всех сторон, красиво и ярко. Но лишь в том случае, если на материнской плате есть подходящий разъем управления подсветкой, поскольку своего контроллера в комплекте нет.

Zalman CNPS16X

Отпечаток термопасты на подошве кулера и крышке процессора получился на удивление приличным, что говорит о хорошем качестве обработки основания прямого контакта.

Zalman CNPS16XZalman CNPS16X

Технические характеристики

Эффективность отвода тепла кулером Zalman CNPS16X сравнивалась с одним из лучших представителей бюджетного класса охлаждения — Aardwolf Performa 10X, имеющим схожие габариты, но чуть большую площадь рассеивания тепла и на одну тепловую трубку больше. На Performa был установлен второй вентилятор на вытяжку, чтобы сделать сравнение более прямым.

Техническая характеристика Zalman CNPS16X Aardwolf Performa 10X (APF-10XPFM-120)
Страница продукта zalman.com performa.cool
Совместимость с процессорными разъемами Intel LGA 115x, 2011, 2011-V3, 2066
AMD AM4, AM3(+), FM2(+)
Intel LGA 775/115x/1366/2011/2066
AMD AM2(+)/AM3(+)/AM4/FM1/FM2
Размеры радиатора (ДхШхВ), мм 48х132х158 131x74x151
Размеры вентилятора (ДхШхВ), мм 120х120х26 120х120х25
Материал радиатора и конструкция Конструкция из алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют медное основание прямого контакта. Вся остальная конструкция никелирована Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием
Вес радиатора, г 490 579
Количество пластин радиатора, шт. 43 46
Толщина пластин, мм 0,5 0,4
Межреберное расстояние, мм 1-4,5 2
Расчетная площадь радиатора, см² ~ 5 177 ~ 6 834
Модель вентилятора 2 x ZE-1225CSM (ZM16X PWM) 1 х Aardwolf AF12025H12M-2433
Скорость вращения вентилятора, об/мин 800 ~ 1500 с ШИМ (+/- 10%) 1000 ~ 2000 с ШИМ
Воздушный поток, м³/ч 83,25 (+/- 10%) 76
Уровень шума вентилятора, дБ (А) 27 (+/- 10%) 16 ~ 35
Статическое давление, мм воды 1,21 3,91
Количество и тип подшипника вентилятора EBR (Улучшенная втулка скольжения) Long Life Bearing (Улучшенная втулка скольжения)
Время наработки на отказ вентилятора, час 50 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,2 0,18
Пиковое энергопотребление вентилятора, Вт 2,4 2,16
Дополнительные особенности ARGB подсветка вентиляторов и верхней крышки кулера, переходник подсветки под платы Gigabyte
Средняя стоимость, $ ~80 ~35

Тестовый стенд

Для тестирования эффективности кулера Zalman CNPS16X использовался стенд на базе платформы Intel LGA 2011 в следующей конфигурации:

  • процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • блок питания: Chieftec Polaris PPS-750FC (750 Вт);
  • контроллер вентилятора: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 24 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 20 минут. Его тепловой пакет в данном режиме достигал 148 ватт. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, обращенной к пользователю и смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности.

Zalman CNPS16X

Вентиляторы на нашем экземпляре Zalman CNPS16X оказались довольно тихоходными и не смогли раскрутится выше 1400 об/мин, создавая при этом 56 дБ (А) шума. Стоит отметить, что хотя шумомер и зафиксировал такую громкость, субъективно она не вызывала особого раздражения, поскольку в фоне не было слышно паразитных шумов. А на пониженных оборотах кулер практически бесшумный. Для того, чтобы добиться аналогичного шума от оппонента Aardwolf Performa 10X, скорости его пропеллеров были выставлены на 1600 об/мин.

Посмотрим на график температур для каждого уровня шума.

Zalman CNPS16X

Zalman CNPS16X продемонстрировал вполне ожидаемый уровень эффективности для кулера на четыре тепловые трубки и с прямым контактом основания. Кулер на самом деле способен отвести около 150 ватт тепла, хотя это значение находится близко к пределу его возможностей. Он оказался на три градуса слабее, чем Aardwolf Performa 10X, впрочем, в стоковом варианте без второго вентилятора у Performa, они показали бы приблизительно одинаковый результат. Другими словами, радиатор у CNPS16X сделан хорошо, но ограничение максимальных оборотов пропеллеров не дает ему раскрыться в полной мере. Это конечно оправдано с точки зрения потребителей, которым не нужны рекорды, а требуется относительная тишина в работе.

Выводы

Zalman CNPS16X — красивый кулер с типичным для своего класса уровнем производительности. По большому счету это слегка улучшенная версия Zalman CNPS10X Optima II, с более качественным радиатором, вторым вентилятором и управляемой подсветкой. Да, именно радиатор мне понравился здесь больше всего. Отличный по форме и исполнению и с удобным креплением. К сожалению, к нему прилагается массивный пластиковый обвес и не особо мощные, но зато тихие вентиляторы. Ну, хотя бы подсветка тут удалась на славу, и именно она, вероятно, станет основным аргументом для тех, кто пожелает приобрести себе данную модель кулера.

Недостатки у CNPS16X тоже есть. Демонтировать его, не вынимая из корпуса плату, довольно сложно. Вентиляторы фактически незаменяемые. Когда-то, через несколько лет, они выйдут из строя, и придется придумывать свой вариант крепления для других пропеллеров. По мелочам можно придраться и к большому количеству длинных проводов подключения, и к отсутствию в комплекте контроллера подсветки.

Но главный вопрос вызывает ценовая политика Zalman в позиционировании CNPS16X. Он оценивается чуть дороже чем CNPS17X, который слегка мощнее и выглядит более рациональным выбором, если требуется голая производительность и возможность замены вентилятора. Не стоит забывать, что в ассортименте есть и совсем бюджетный CNPS10X Optima II, который тоже достаточно эффективен и симпатичен за свою цену. Да, по части световых эффектов CNPS16X безусловный чемпион среди других кулеров компании, но вот готовы ли за это платить его покупатели?
