TechN — новый стандарт в водяном охлаждении процессоров Ryzen. Тестируем водоблок и сравниваем с EKWB EK Quantum Magnitude, EK Quantum Velocity, Watercool Heatkiller IV Pro и Optimus Foundation

Совсем недавно я познакомил вас с базовой информацией про то, каким должен быть водоблок для процессора Ryzen c микроархитектурой Zen 2. Для тех, кто не читал, я напомню, что для процессоров с микроархитектурой Zen 2 и Zen 3 абы какой водоблок не подойдет. А если он физически совместим с сокетом AM4, то это еще не означает, что данный образец будет обладать оптимальной производительностью. Основная причина — это смещенные CCD относительно центра, а также возросший тепловой поток относительно площади кристалла. Казалось, что пределы производительности уже достигнуты и все велосипеды изобретены, но на горизонте появилась немецкая компания TechN, которая заявила, что их продукт не только производительней конкурентов, а еще и дешевле. Обычно к подобным заявлениям я отношусь скептически и люблю это опровергать. В сегодняшнем материале я к вопросу тестирования подошел с максимальной ответственностью: пять водоблоков, радиатор MO-RA3 420 и, конечно же, Aquacomputer Aquaero 6 с большим количеством датчиков премиум-сегмента. Будет интересно, начнем!

TechN

Компания TechN на рынке водоблоков новичок, тем не менее, ей уже удалось разработать водоблоки не только для процессоров Intel и AMD, но и для видеокарт (в частности, для Nvidia GeForce RTX 2080 Ti). Обычно новым игрокам крайне сложно конкурировать с компаниями, которые на рынке уже 10 лет. Возможно, вы подумаете, что шансов нет, но не в этом случае.

Распаковывая коробок, первое, что мне бросилось в глаза это аккуратность, с которой был сделан образец. Ни заусенец, ни острых фасок, ни царапин от фрезы и даже не было горы ненужной макулатуры с большим пестрым коробком.

TechN CPU waterblock

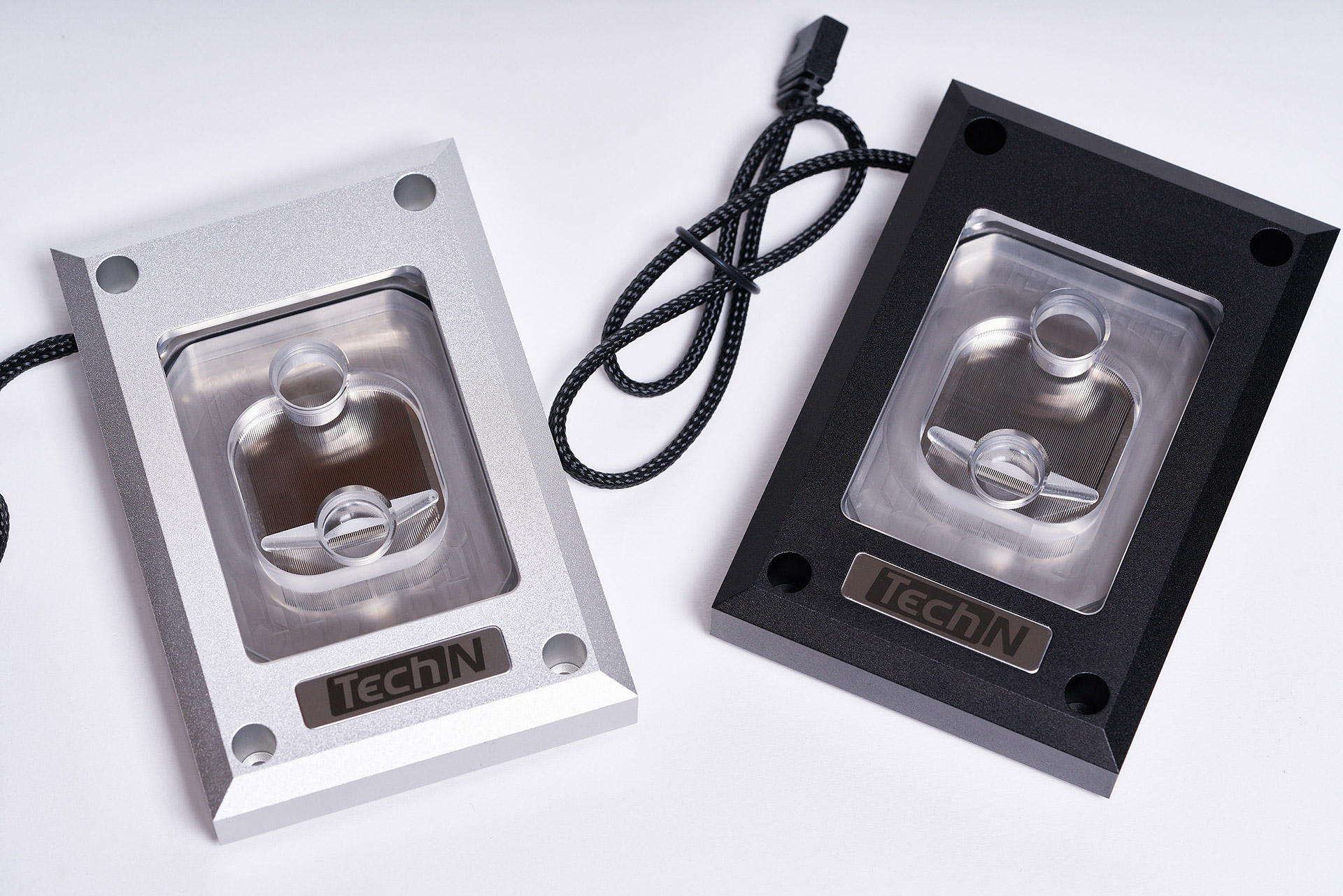

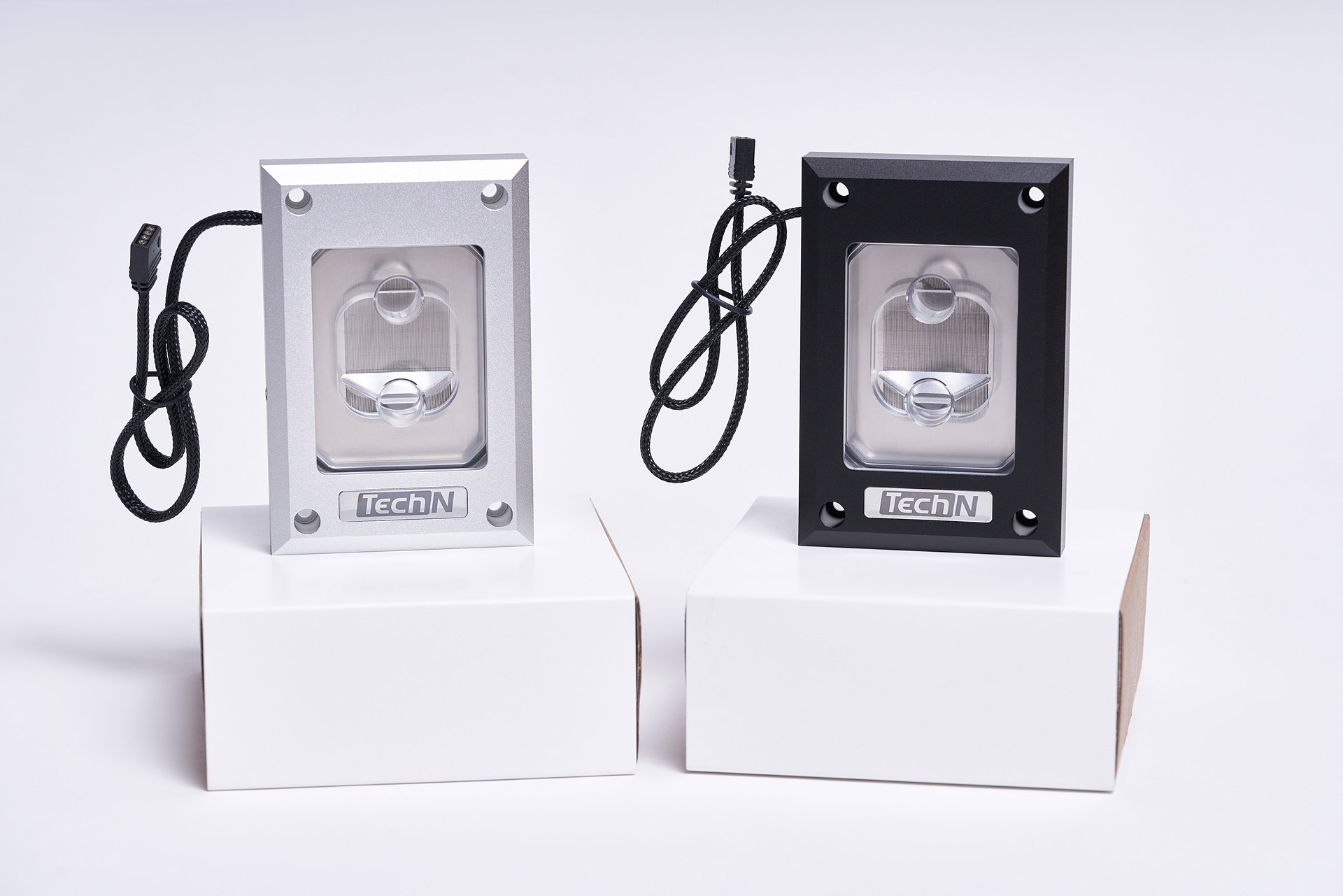

Водоблок обладает уникальным промышленным дизайном, который подчеркивают ровные линии матового шершавого алюминия. Цвет зависит от версии водоблока, которую вы выбрали. На данный момент выпускается он в двух вариантах: серебристый и черный. В центре водоблока расположилась прозрачная камера-окошко из акрила, через которое можно увидеть два главных достоинства нашего героя. Первое — это, конечно же, микроканалы, плотность которых просто поражает воображение.

TechN CPU waterblock

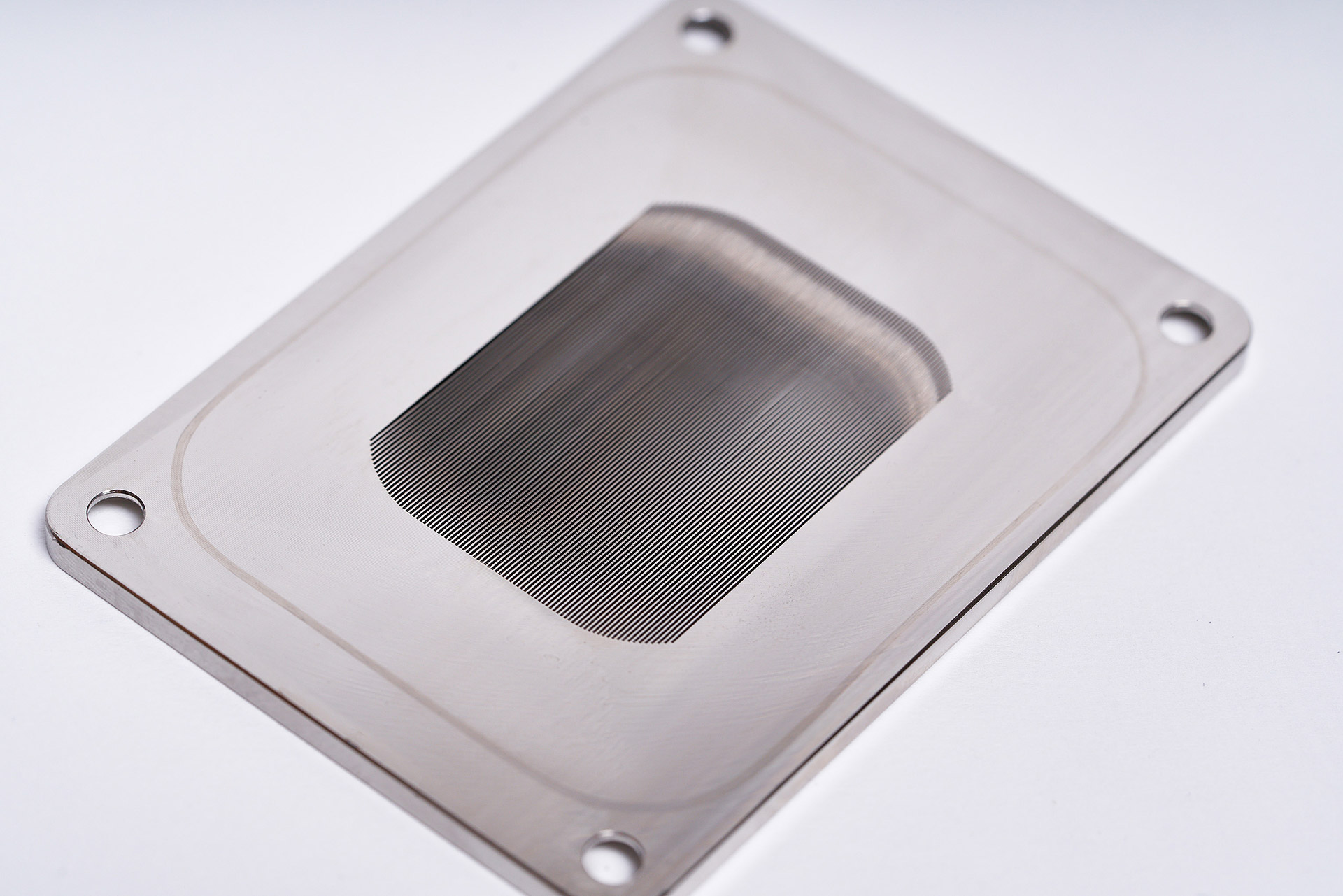

Микроканалы тоньше чем лезвие канцелярского ножа, а площадь покрытия IHS равна 100%. Размер охлаждающей конструкции составляет 4,14х2,98 мм, при этом толщина ребра около 0,15 мм, а ширина микроканала — 0,2 мм. Никелированное основание довольно толстое 3 мм, а максимальная глубина микроканала равна 2,7 мм.

TechN CPU waterblock

Безусловно, подобная особенность негативно влияет на гидро-динамическое сопротивление. Дабы компенсировать ГДС инженеры TechN сделали ряд оптимизаций. Микроканалы прорезаны в основании с особым радиусом выхода фрезы, что позволяет потоку воды выходить без существенных препятствий (за исключением трения воды об микроканалы).

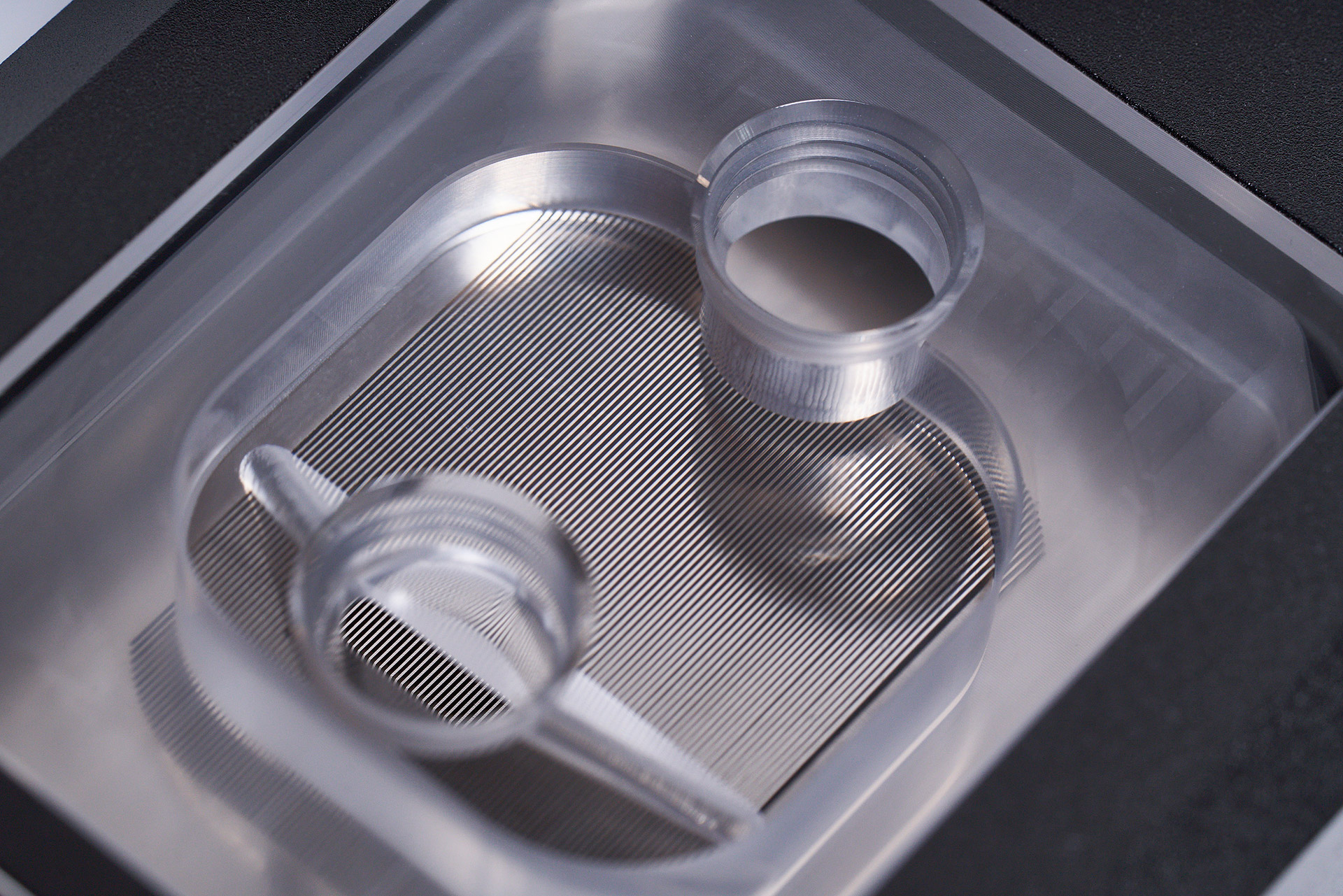

Второе достоинство — это оптимизация входного потока.

TechN CPU waterblock

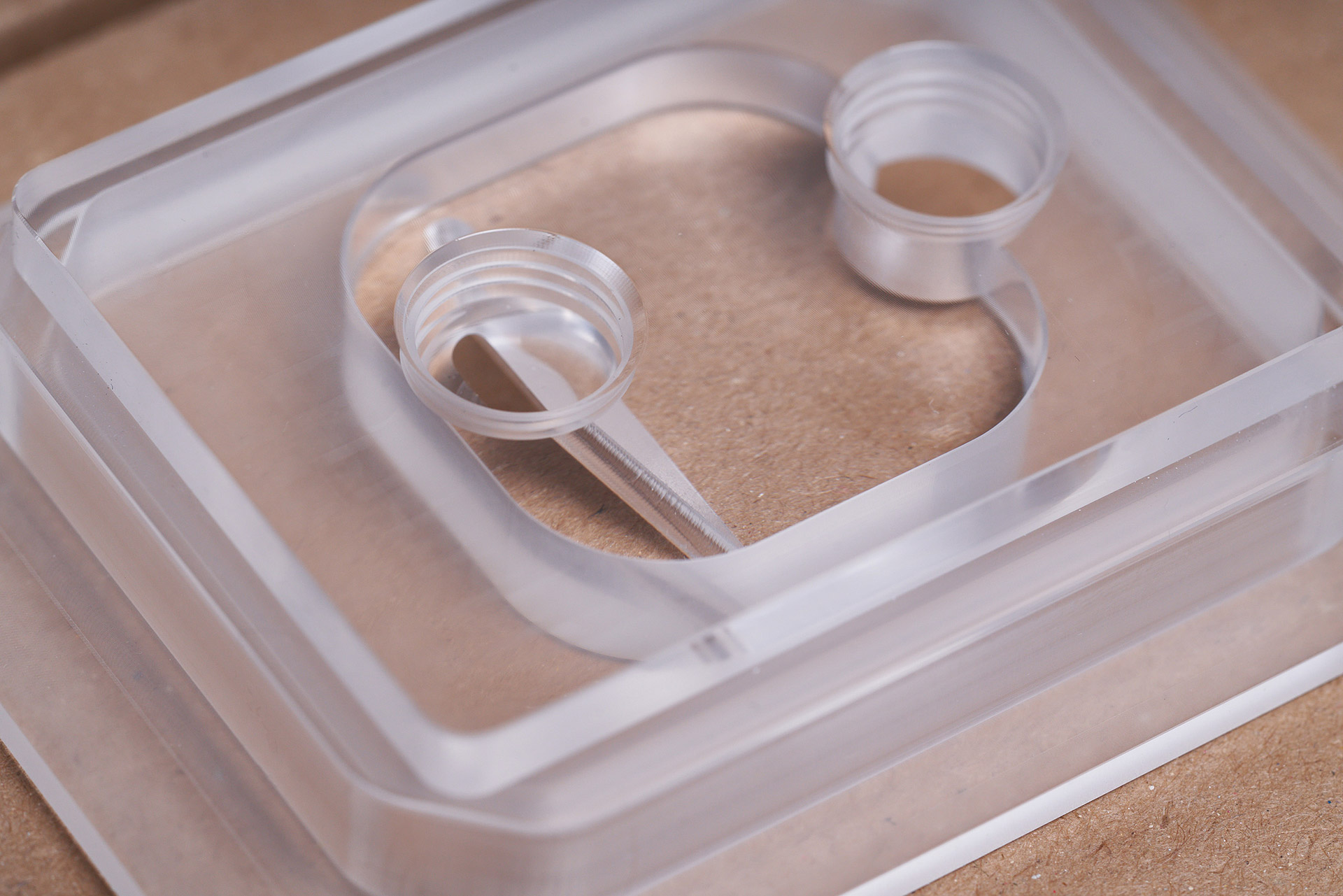

Вода поступает в микроканалы уже под определенным углом, при этом сам водовод не имеет явных углов, о которые раньше вода «ударялась» прежде чем попасть в микроканалы. Интересной особенностью водоблока TechN является отсутствие дифференцированной jet plate, которой раньше так любили хвастаться производители водоблоков. Теперь ее функцию выполняет, собственно, акриловая прозрачная камера. Это отнюдь не минус, а оптимизация затрат и отказ от действительно ненужных деталей.

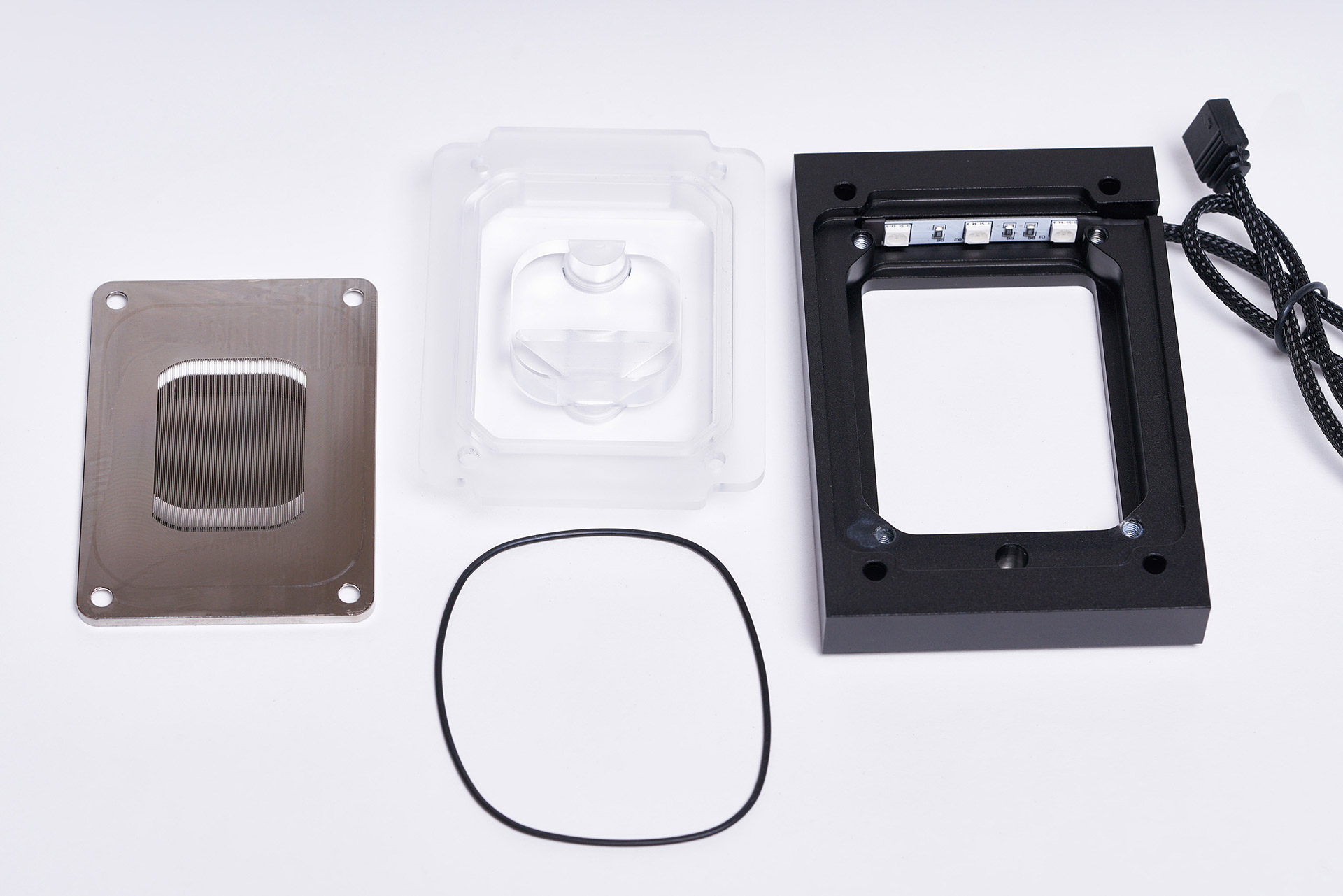

Что касается деталей, то водоблок TechN оказался крайне простым. Акриловая камера, уплотнительное кольцо, основание и, собственно, каркас, в который вмонтирована подсветка.

TechN CPU waterblock

Разбирать его легко, при этом шанс собрать что-то не так попросту отсутствует. И в этом так же своя прелесть. Неопытные пользователи, часто разбирая свой водоблок, собирали его со смещенной jet plate, что в итоге влияло на производительность водоблока.

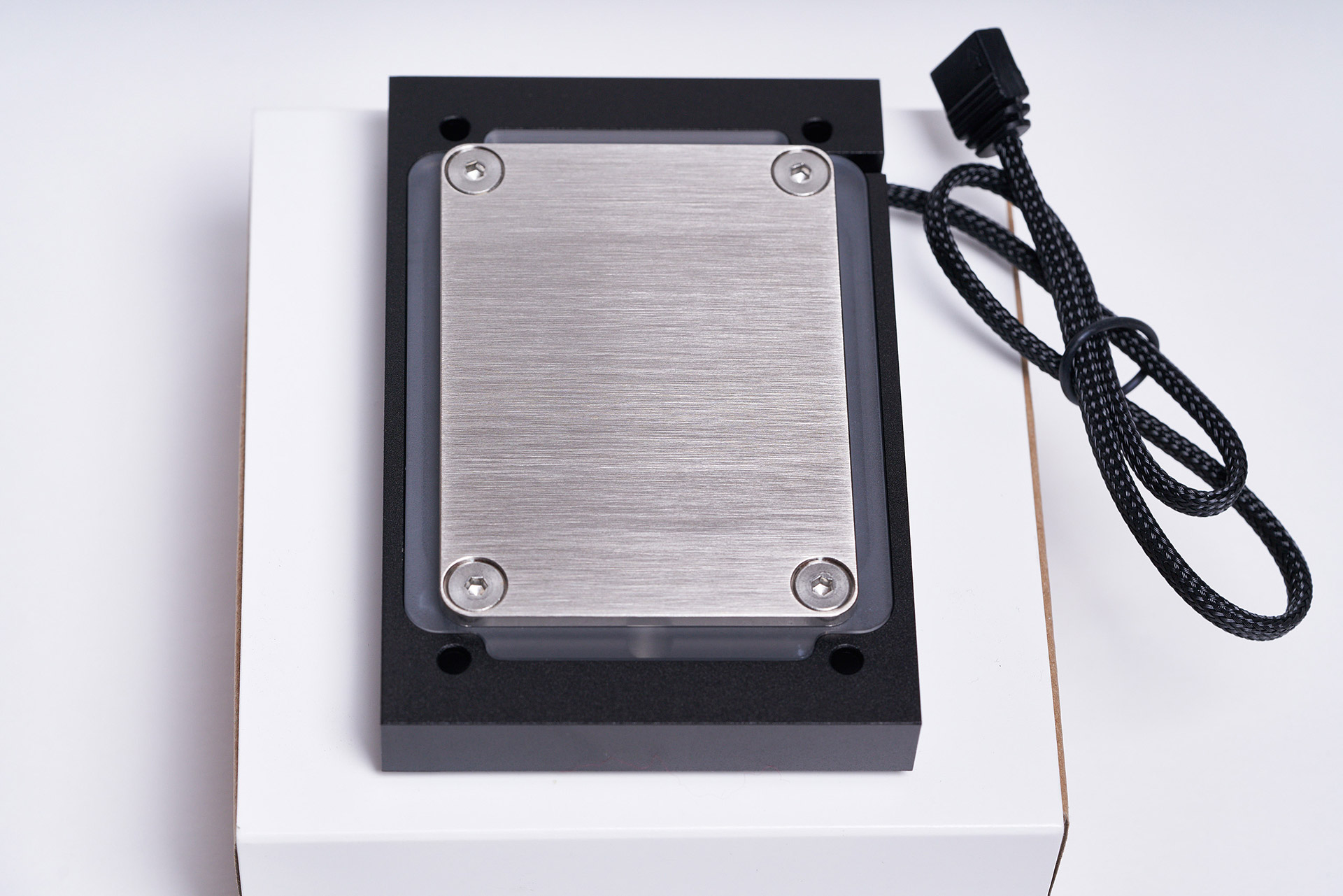

Последним важным нюансом любого водоблока является контактная поверхность основания с IHS (крышкой процессора).

TechN CPU waterblock

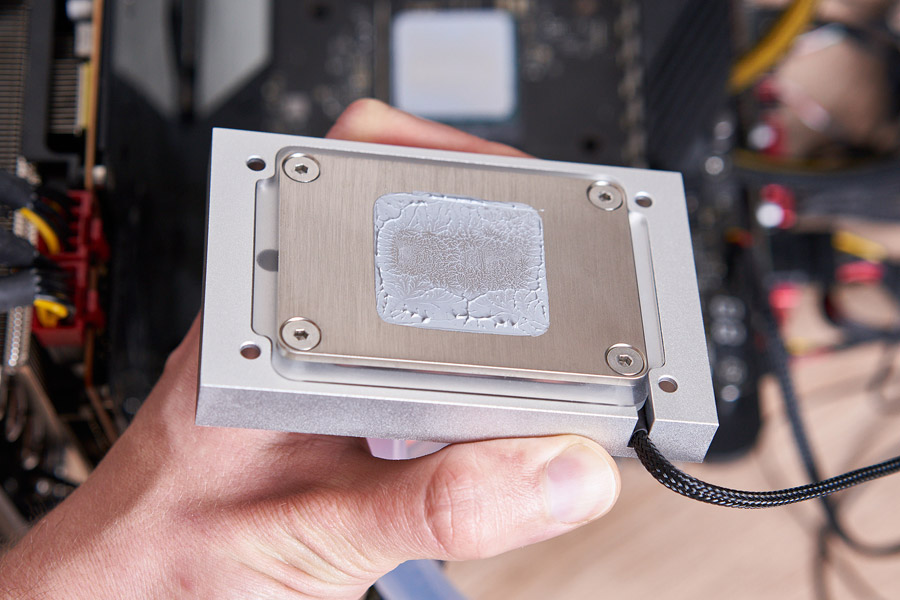

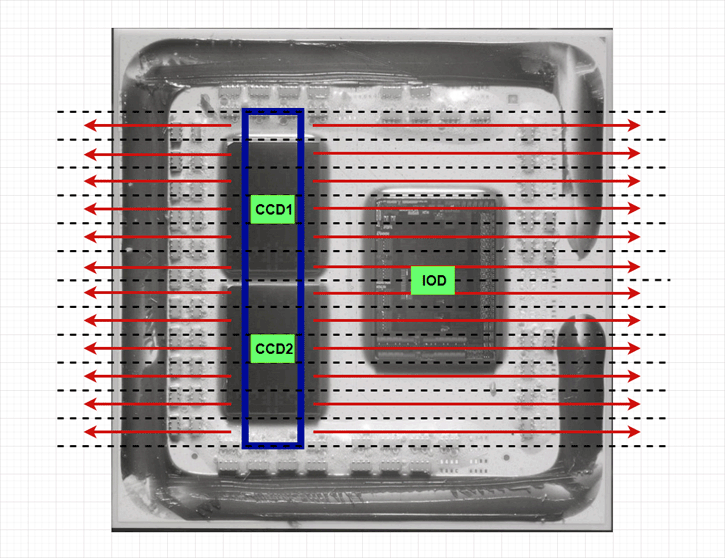

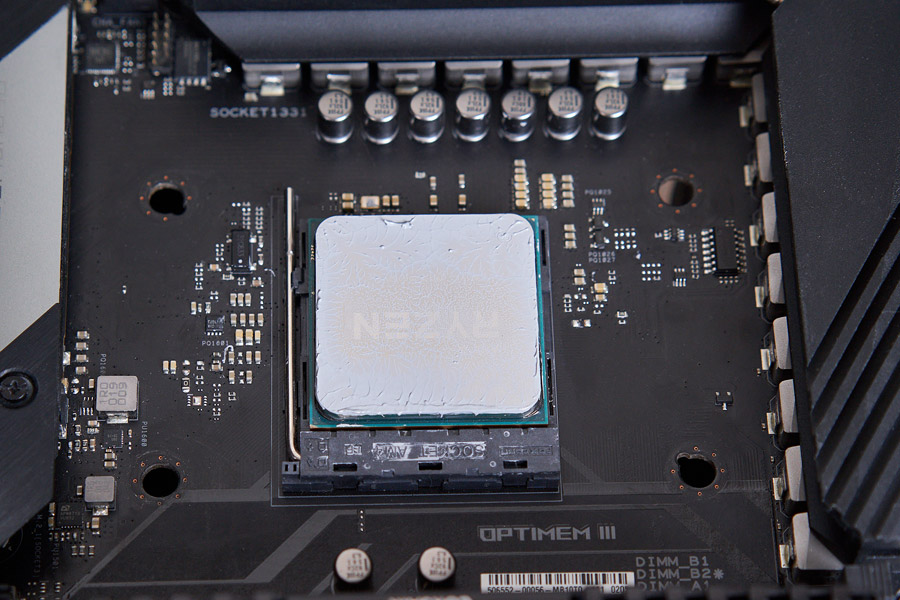

Поверхность имеет немного шершавую фактуру. Суть этой задумки довольно проста. Во время монтажа, избыток термопасты может быть препятствием для контакта метал-металл. В случае с водоблоком TechN избыток термопасты попадет в микроцарапины, что в итоге позволит добиться более качественного контакта металл-металл. Но это не все. Основание имеет определённый радиус кривизны, который позволяет улучшить контакт металл-металл именно в месте пресечения двух CCD.

TechN CPU waterblockTechN CPU waterblock

Благодаря всем вышеперечисленным факторам тепловая энергия отводится максимально эффективно от каждого CCD, при этом не важно, используете вы Ryzen 5 3600 или Ryzen 9 3950X.

TechN CPU waterblock

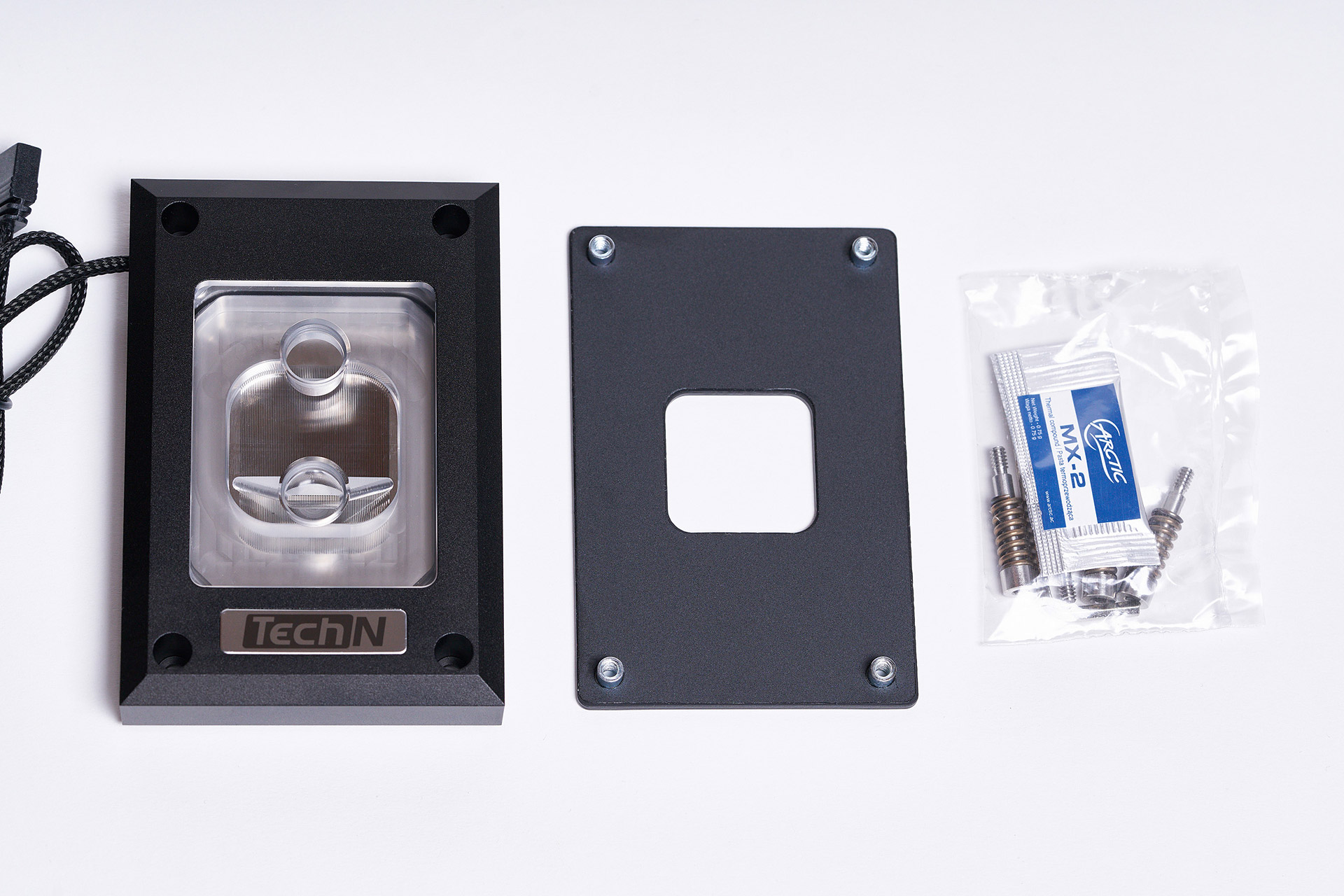

В комплекте находится массивная усилительная пластина с диэлектриком, четыре винта с пружинами и термопаста Arctic MX2.

TechN CPU waterblock

К моему удивлению даже такая мелочь как бэкплейт выполнена безупречно. Нет острых краев, резьба никогда не сойдет, ибо используются бонки. Пружины тугие и имеют широкий диаметр, при монтаже пружина никуда не провалится или не провалится пластиковая шайба внутрь пружины (передаю привет EKWB!). Для затягивания винтов в комплекте идет шестигранный ключ. Затягивать винты необходимо по диагонали для создания равномерного давления сold plate на IHS. Перетянуть или сломать что-то не выйдет, монтаж простой и, как говорится, с защитой от дурака. Углубления для винтов позволяют добиться бесшовной эстетики.

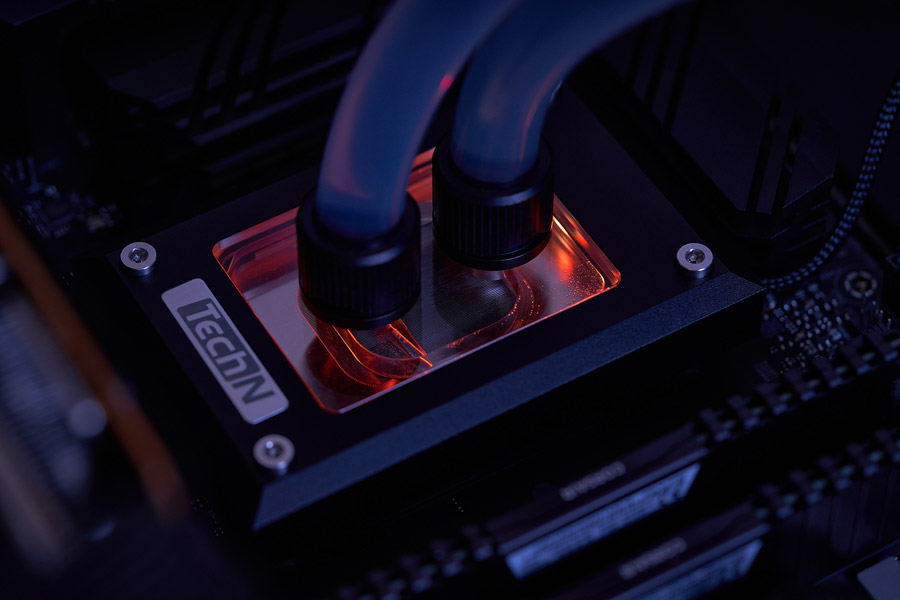

Все водоблоки TechN оснащены подсветкой. Подключение 4-контактное, что позволяет синхронизироваться с любым программным обеспечением от производителя материнской платы (вроде ASUS AURA, MSI Mystic Light и т.д.). В темноте это «сокровище» выглядит очень эффектно, что обязательно придется по вкусу даже ненавистнику RGB.

TechN CPU waterblock

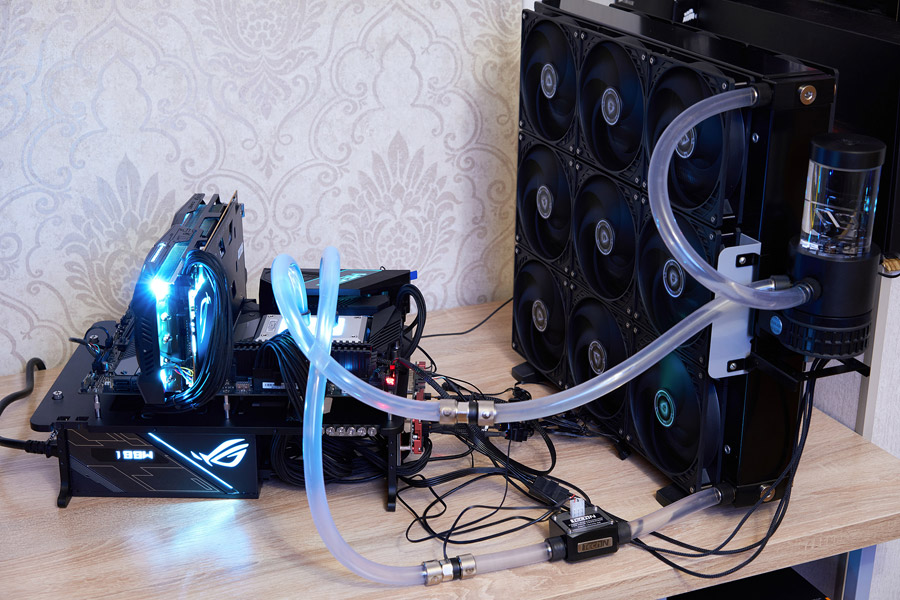

Тестовый стенд

Тестирование осуществлялось на системе следующей конфигурации:

  • процессор: AMD Ryzen 9 3900XT;
  • материнская плата: ASUS ROG Crosshair VIII Hero Wi-Fi (UEFI 2103);
  • память: Corsair Vengeance LPX 4133C19;
  • видеокарта: ASUS ROG Strix AMD Radeon RX 5700XT;
  • накопитель: Gigabyte Aorus NVMe Gen4 SSD 2TB;
  • накопитель: Samsung 960 Pro 512MB;
  • блок питания: ASUS ROG Thor 1200;
  • охлаждение ЦП: EKWB EK Quantum Velocity;
  • охлаждение ЦП: EKWB EK Quantum Magnitude;
  • охлаждение ЦП: Watercool Heatkiller IV Pro;
  • охлаждение ЦП: Optimus Foundation CPU Block;
  • охлаждение ЦП: TechN CPU Waterblock;
  • помпа: EKWB EK-XRES 140 Revo D5 RGB PWM;
  • радиатор: Watercool MO-RA3 420;
  • вентиляторы: Arctic P14 PWM PST;
  • датчик потока: Aquacomputer Flow Meter;
  • датчики температуры: Aquacomputer Aquaero;
  • контроллер: Aquacomputer Aquaero 6 LT;
  • термопаста: ARCTIC MX-4;
  • корпус: Streacom BC1.1 Benchtable.
TechN CPU waterblockTechN CPU waterblock

Условия тестирования

Условие номер 1. Благодаря Aquaero 6 LT и aquasuite был настроен гистерезис по Inlet-порту (24 градуса). Суть этой затеи — постоянная температура воды, которая будет попадать в водоблок. Благодаря этому мы получаем неизменные тестовые условия, на которые не влияет комнатная температура. В конечном результате это даст нам крайне маленькую погрешность.

Условие номер 2. Для удержания температуры воды использовался MO-RA3 420. Самый большой радиатор с огромными возможностями рассеивания тепла (и самым большим гидродинамическим сопротивлением). Дополняли этот тандем 18 вентиляторов Arctic в режиме Push-Pull.

Условие номер 3. Постоянный ламинарный поток, для этого обороты помпы подбирались индивидуально для каждого водоблока чтоб получить 1 GPM (gallon per minute). Обратите внимание, что каждый перегиб шланга или угловой фитинг влияет на поток, потому каждая пользовательская система будет иметь абсолютно иные показатели.

Условие номер 4. Для минимизации погрешности каждое испытание будет начинаться только тогда, когда в системе температура воды стабилизируется по заданному гистерезису.

Условие номер 5. Стресс тест CPU AIDA 64 в режиме FPU. Это единственный стресс-тест, который обладает минимальным разбросом нагрузки (главная причина по которой я отказался от Prime95 с фиксированным FFT). Время одного теста — 30 минут. Три повтора для каждого водоблока.

Условие номер 6. Тесты водоблоков были сделаны в двух тепловых режимах. Первый это стандартный boost с максимальным PPT 142 Вт. Второй режим — 170 Вт, это разгон по CCX 4500/4500/4400/4400 МГц с 1,325 В.

Условие номер 7. Чтоб максимально усложнить задачу для водоблоков я использовал AMD Ryzen 9 3900XT. Процессор с высокими статическими токами утечки. Эти процессоры греются больше, но позволяют достигать более высоких частот на более низком напряжении. Именно такие кристаллы AMD использует в Zen 3.

Нюанс номер 1. Optimus Foundation CPU Block из-за ГДС на 100% оборотах помпы получил лишь 187 л/ч. Что немного меньше, чем требуемые 240 л/ч. Но, к счастью, этого показателя потока достаточно, чтобы считать данные валидными.

Нюанс номер 2. На водоблоке EKWB Quantum Magnitude использовалось продаваемое отдельно за 35 евро основание Coldplate - Flat, поскольку базовое основание было слишком «горбатым». Напомню, что источники тепла у Zen 2 и Zen 3 смещены относительно центра, правильный контакт водоблока играет большую роль.

Тестирование

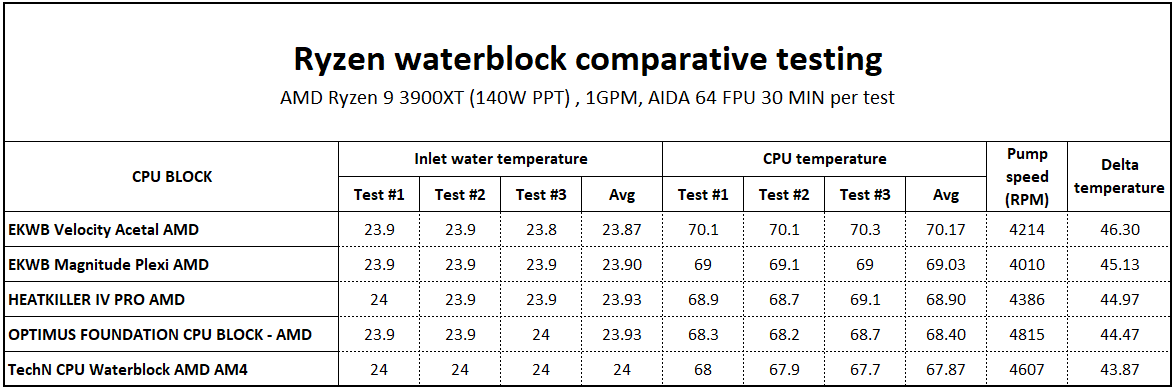

Первые сводные результаты тестов с максимальным PPT 142 Вт.

TechN CPU waterblock

TechN CPU waterblock

Водоблок от TechN оказался фаворитом, опередив потенциального ценового конкурента в лице Heatkiller IV Pro больше, чем на 1,1 градус. Отрыв от EK Quantum Magnitude c ровным основанием составил 1,26 градуса. EK Velocity проиграл с отрывом в 2,43 градуса. Причина этого проигрыша обусловлена отсутствием архитектурной оптимизации водоблока под процессоры Ryzen с микроархитектурой Zen 2 и Zen 3.

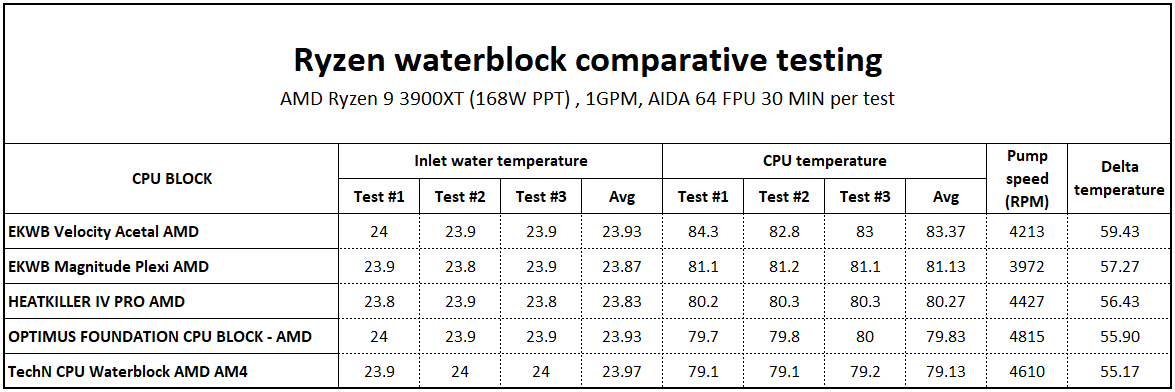

Поскольку температурный запас процессоров оставался большим, я подготовил более серьезную задачу с PPT 170 Вт.

TechN CPU waterblock

TechN CPU waterblock

И вот тут водоблок TechN проявил себя еще лучше, увеличив отрыв от всех участников забега. В частности, отрыв от EK Velocity уже составил впечатляющие 4,26 градуса.

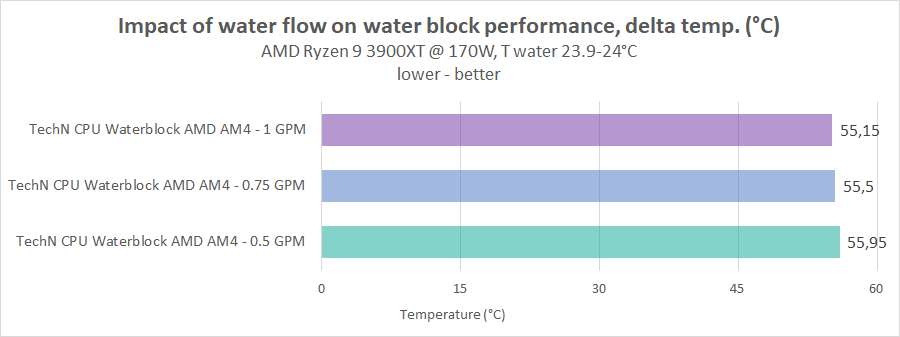

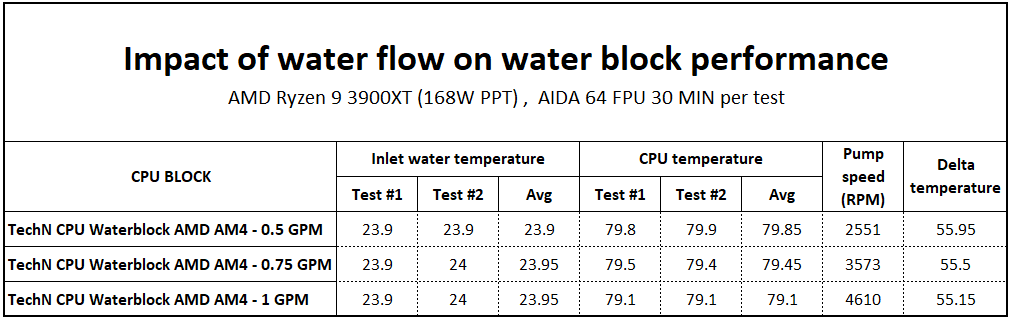

Также по просьбе некоторых энтузиастов я протестировал влияние потока на производительность водоблока TechN.

TechN CPU waterblock

TechN CPU waterblock

Как оказалось, даже половинный поток (0,5 GPM = 120 литров в час) позволяют оставаться водоблоку TechN в лидерах. Это бесспорно отличная новость для тех, у кого слабая помпа или в контуре очень много элементов, которые влияют на гидродинамическое сопротивление.

Выводы

Водоблок TechN, претендующий на лидерство, действительно подтвердил свое право на корону. Ребята из TechN являются профессионалами своего дела. Говоря о плюсах, их много. Дизайн, качество материалов и проработка мелких деталей достойны похвалы. Площадь микроканалов полностью покрывает весь IHS. Сверхтонкие каналы (без дефектов, это действительно уникально) говорят о самых передовых технологиях, которые использует компания TechN. Массивное основание имеет огромную инерционность, что благоприятно сказывается на снижении температурных пиков. Входной поток воды попадает в микроканалы под особым углом, чтобы снизить гидродинамическое сопротивление, при этом происходит не в ущерб производительности водоблока.

TechN CPU waterblock

Водоблок TechN также доступен пользователям процессоров Intel, поддерживается как платформа LGA 1200, так и LGA 2066. И самое главное, они не уступают в технологичности.

Еще одним важным достоинством водоблока TechN является относительно невысокая стоимость — 100 евро. Ближайший конкурент в премиальном сегменте — Optimus, который обойдется пользователю на 15 евро дороже, при этом вам придется еще позаботиться о качественной помпе DDC. Про DDC я написал не просто так, ведь большинство пользовательских систем содержат угловые фитинги, фильтры, GPU водоблоки и другие элементы, влияющие на ГДС. Безусловно D5 справится с поставленной задачей, но 100% обороты могут повлиять на ее ресурс, а вы просто недополучить производительность водоблоков из-за слабого потока (особенно на водоблоке GPU).

Так же не могу не упомянуть об Heatkiller IV Pro, водоблок уже довольно давно на рынке и является беспрецедентным лидером в номинации производительность на доллар, что немаловажно для тех, кто будет собирать эффективную и экономичную кастомную систему.

В стремлении к совершенству в неидеальном мире!
