Альтернативное охлаждение чипсета: Thermaltake Extreme Spirit II и Cooler Master Blue Ice

Рано или поздно пользователи сталкиваются с проблемой замены систем охлаждения на чипсетах материнских плат. Либо по причине выхода из строя вентилятора (а порой бывает так, что аналога оригинального кулера в продаже уже не найти), либо из-за неудовлетворительных результатов разгона системы, когда тормозящим фактором является именно перегрев северного моста (особенно от этого страдают последние наборы логики Intel), либо просто для поддержания "имиджа" своей системы, которая уже имеет нестандартные кулеры на видеокарте, процессоре и даже памяти. Именно для таких случаев компании, знающие толк в системах охлаждения, выпускают кулеры с активным охлаждением, которые на порядок превосходят стандартные по своей эффективности.

Альтернативные системы охлаждения (вкратце - СО) для чипсетов мы уже рассматривали, правда, только пассивные, но вполне способные конкурировать со стандартными кулерами. Теперь настал черед и для активного охлаждения. В данном обзоре мы рассмотрим два кулера от разных производителей: Thermaltake Extreme Spirit II и Cooler Master Blue Ice. Они используют одинаковую технологию, но с немного разным подходом. Вот и посмотрим, кто из них окажется лучше в плане эффективности и стоимости. Итак, приступим.

Thermaltake Extreme Spirit II Cooler Master Blue Ice
Размеры (ДxШxВ), мм 48x42x70 53,4x66x75,9
Материал медь медь+алюминий
Масса, г 169 140
Размеры вентилятора, мм 40х40х10 40х40х10
Обороты вентилятора, об/мин ~5200 ~4800
Наработка на отказ, ч 30000 20000



Thermaltake Extreme Spirit II

Extreme Spirit II от Thermaltake был представлен в мае прошлого года, и тогда же появилось желание его протестировать. Когда наконец-то удалось обнаружить его на нашем рынке, "экстремальный дух" под номером "2" сразу же был доставлен в нашу тестовую лабораторию.

Кулер оригинальной формы, поставляется в упаковке стандартной для Thermaltake цветовой гаммы, и не заметить его на полке магазина будет достаточно сложно.



Кроме самого кулера в комплект входит весь необходимый крепеж, защитная рамка, пакетик термопасты EZBOND CHEMICAL и достаточно подробная инструкция с цветными иллюстрациями.



По конструкции Extreme Spirit II отдаленно напоминает кулер SonicTower (или даже серию Typhoon) от того же производителя и использует технологию отвода тепла от источника нагрева при помощи тепловой трубки к тонким металлическим ребрам.



Сам же кулер состоит из толстого медного основания (8 мм), к которому приклеена изогнутая U-образная тепловая трубка с 26 медными ребрами, а к ним в свою очередь крепится алюминиевый кожух с 40 мм вентилятором, оснащенный синей подсветкой и трехпиновым разъемом.



Частота вращения используемого вентилятора около 4500 об/мин (в экземпляре, что попал на тестирование, частота вращения составляла ~5273 об/мин), а так как он ничем к кожуху не прикреплен, то во время эксплуатации возможно появление дребезжания. Поэтому не помешает заранее прикрутить вентилятор двумя шурупами.

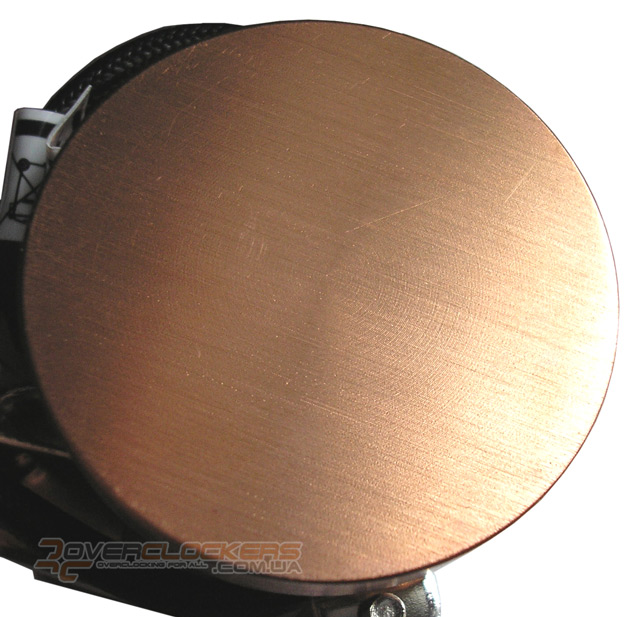

Качество обработки основания не на высоте, да на это и не было смысла надеяться - основания кулеров компании Thermaltake традиционно имеют этот недостаток.



Система крепления универсальная и кулер можно установить на материнскую плату как с монтажными отверстиями, так и с крепежными петлями.



Крепежные лапки прикручены к коромыслу и нет опасений, что они выскользнут при установке (те, кто ставил системы охлаждения от Zalman, помнят "веселые" минуты), да и сам процесс установки весьма удобен, если не идеален для таких систем, и никаких затруднений не вызывает. Расстояния между монтажными отверстиями для установки кулера на материнскую плату - от 53 до 87 мм.



Thermaltake Extreme Spirit II также подходит для смелых экспериментов с расположением вентилятора, причем не только того, что идет в комплекте. На него станет любая "сороковка" толщиной до 20 мм при условии крепления с обратной стороны радиатора.



Таким образом, можно комбинировать расположение вентилятора и направление воздушного потока.


Cooler Master Blue Ice

Следующий участник тестирования - кулер производства не менее известной компании Cooler Master, которая наравне с Thermaltake уже давно присутствует на отечественном рынке. Cooler Master Blue Ice больше похож на процессорную систему охлаждения, чем на чипсетную. Возможно, он бы с легкостью охладил пыл какого-нибудь Celeron'а, но так как этот кулер относится к чипсетным, то и рассматривать мы его будет по профильному назначению.

Как и в случае с Thermaltake Extreme Spirit II, кулер Blue Ice для привлечения внимания потребителей запакован в прозрачную упаковку. И, естественно, продукцию Cooler Master тоже ни с какой другой не спутаешь.



В комплект поставки входит стандартный для подобных СО набор: крепеж, защитная рамка, пакетик термопасты и инструкция.



Инженеры Cooler Master немного усложнили себе задачу и создали кулер с вентилятором "закрытого" типа - он находится прямо по центру, внутри ребер радиатора.



По конструкции Blue Ice немного отличается от рассмотренной выше модели, но основан на том же самом принципе. К медному основанию толщиной всего 2.5 мм приклеена U-образная тепловая трубка, прижатая сверху алюминиевым радиатором, который используется для крепления кулера к материнской плате. Двадцать семь алюминиевых пластин с шагом в 1.2 мм продуваются 40 мм вентилятором с частотой вращения 4500 об/мин (~4821 об/мин в доставшемся нам экземпляре).



Из примечательных особенностей вентилятора можно отметить синюю подсветку и не такой длинный кабель с трехпиновым разъемом, как у представителя от Thermaltake. В случае поломки вентилятор без проблем можно будет заменить, сняв пластиковую крышку, к которой он крепится двумя шурупами.

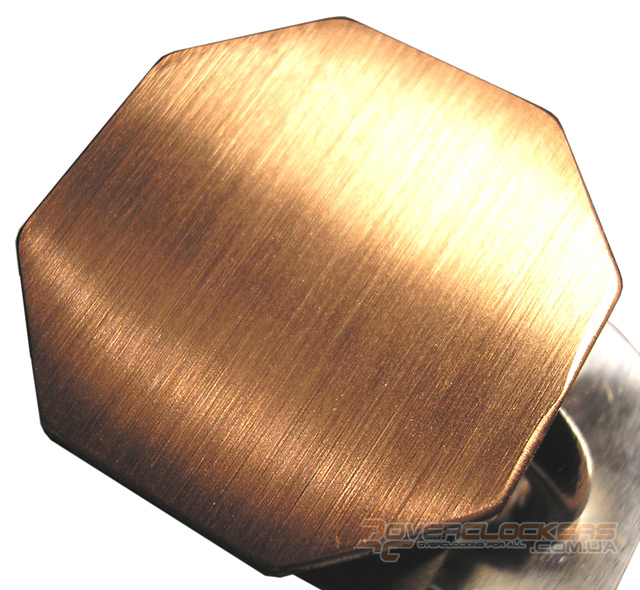

Обработка основания заслуживает отдельного "спасибо" за то, что она вообще есть, так как ее качество даже хуже, чем у Extreme Spirit II.



Судя по всему, кроме компании Titan так никто и не научился полировать до зеркального блеска основания радиаторов практически каждой выпущенной модели.

Система крепления универсальная, но не очень удобная. Поэтому, чтобы установить кулер, придется немного потрудиться, так как крепежные лапки постоянно пытаются выскользнуть из радиатора.



К тому же прикрутить "играющую" конструкцию, пытаясь удержать с обратной стороны системной платы маленькие гайки и при этом не сколоть чип, не так легко. Если на видеокартах подобная система крепления еще куда-то годится, то жонглировать материнской платой намного опасней. Но выход есть - необходимо сперва установить крепежные лапки (гайку просто наживить), а уже потом, аккуратно вращая кулер, вставить их в паз радиатора. Сам кулер Blue Ice можно установить на материнские платы с расстоянием между монтажными отверстиями от 53 до 87 мм.


Тестирование

От теоретического изучения перейдем к практической части обзора, где и выясним, какой из этих двух кулеров окажется эффективней.

Для проверки кулеров Thermaltake Extreme Spirit II и Cooler Master Blue Ice использовалась видеокарта GeForce 6600GT, ядро которой снабжено встроенным термодиодом (в отличие от чипсетов). Ну, а чтобы немного усложнить задачу, применялся AGP вариант производства Manli с модифицированной системой охлаждения HSI. Дело в том, что на видеокарте был установлен один общий кулер и, естественно, чтобы не спалить карту, был изготовлен отдельный радиатор для моста HSI.



Энергопотребление GeForce 6600GT, равное 18-20 Ватт во время простоя и 45-50 Ватт при нагрузке, позволит оценить, насколько справятся кулера - как в штатном режиме, так и при разгоне системы (с запасом).

Системный блок с испытываемыми экземплярами находился на столе, боковая крышка была снята. Кулер на видеокарте располагался таким образом, чтобы поток от вентилятора был направлен в сторону моста HSI. После загрузки операционной системы запускался один раз 3DMark03 для общего прогрева системы. Далее, после стабилизации температуры, ядро видеоадаптера разогревалось опцией 3D View утилиты ATITool 0.26. Показания температуры (после полной стабилизации) с термодиода снимались программой RivaTuner 2 RC16. Никакого дополнительного обдува видеокарты не проводилось. В качестве термоинтерфейса выступала термопаста КПТ-8 производства ООО "ХИМТЕК". Каждый кулер подобным образом испытывался по три раза (Thermaltake Extreme Spirit II - четыре раза, но первый тест не засчитан, так как результат разительно отличался от последующих) и результат усреднялся. Температура в помещении составляла 23°C.

Во всех случаях, кроме первого, для Cooler Master Blue Ice использовалось крепление от Thermaltake Extreme Spirit II.


Результаты

На диаграмме приведены результаты замеров температуры, как в простое видеокарты, так и при нагрузке.



Как видно по результатам, Cooler Master Blue Ice, имеющий сложную конструкцию, проиграл более простому кулеру от Thermaltake. И если в простое "нагревательного элемента" отрыв был всего 3°C в пользу Extreme Spirit II, то уже с нагрузкой проигрыш Blue Ice составил 8°C.

Причин, по которым выиграл Extreme Spirit II, может быть несколько: это и большая площадь соприкосновения тепловой трубки с толстым основанием, и достаточное расстояние между ребрами радиатора, и полностью медная конструкция, и более скоростной вентилятор.

Cooler Master Blue Ice в силу своих конструкционных особенностей попросту не смог противостоять своему конкуренту: прогнать воздух маленькому вентилятору через такую площадь ой как нелегко. Вот если бы снаружи вдоль ребер был уставлен 50 мм вентилятор, возможно, расстановка сил резко поменялась бы.

В реальных же условиях эксплуатации разницу в несколько градусов между этими двумя кулерами вряд ли кто заметит, даже если система будет функционировать в разогнанном состоянии.


Выводы

В целом можно сказать, что оба кулера подойдут для охлаждения любого чипсета и станут прекрасной альтернативой стоковой системе охлаждения, если, конечно, у вас не проходит по материнской плате целая сеть тепловых трубок с медными радиаторами. Использование производителями вентиляторов с синей подсветкой оценят любители моддинга. Если же уровень шума систем охлаждения, представленных в данном обзоре, вам покажется чрезмерным, то это легко исправить, подключив вентилятор к 5 В, что в случае с родным кулером материнской платы делать нежелательно.

Thermaltake Extreme Spirit II. Оригинальный полностью медный кулер с прекрасной схемой крепления, но и немного шумноватым вентилятором, оставил только положительные впечатления. А, учитывая его форму, он запросто может подойти для материнских плат, чипсет которых расположен не лучшим образом (как пример - Epox EP-9NPA+ Ultra). И при всем этом он отличается хорошей ценой - около 20 долларов. Инженеры Thermaltake, да и сама компания умеет приятно удивлять. И за все вышеперечисленные заслуги кулер Thermaltake Extreme Spirit II награждается знаком - Выбор редакции!

Выбор редакции!



Cooler Master Blue Ice. Этот чипсетный кулер, наверное, имеет самые большие размеры из когда-либо выпускавшихся для массового рынка. Но внешность бывает обманчивой, и тихий вентилятор не сможет скрасить те недостатки, которые присутствуют в кулере. Самый главный недостаток Blue Ice - непродуманное и очень неудобное крепление. Чем думали инженеры Cooler Master, когда создавали "синий лед", остается только догадываться. Следующий недостаток - частое размещение пластин радиатора, между которыми в скором времени забьется густая пыль, и кулер станет настоящей печкой для чипсета. В итоге пользователям придется чаще следить за состоянием СО. Габариты также накладывают свои ограничения, и данный кулер нельзя будет установить на многие материнские платы. И если напоследок добавить то, что его цена в полтора раза выше, чем у Thermaltake Extreme Spirit II, то радости от приобретения этого кулера станет еще меньше.


Благодарим магазин Компик digital за предоставленные на тестирование чипсетные кулеры Thermaltake Extreme Spirit II и Cooler Master Blue Ice.
