Обзор кулера Thermalright AXP-100

Установка

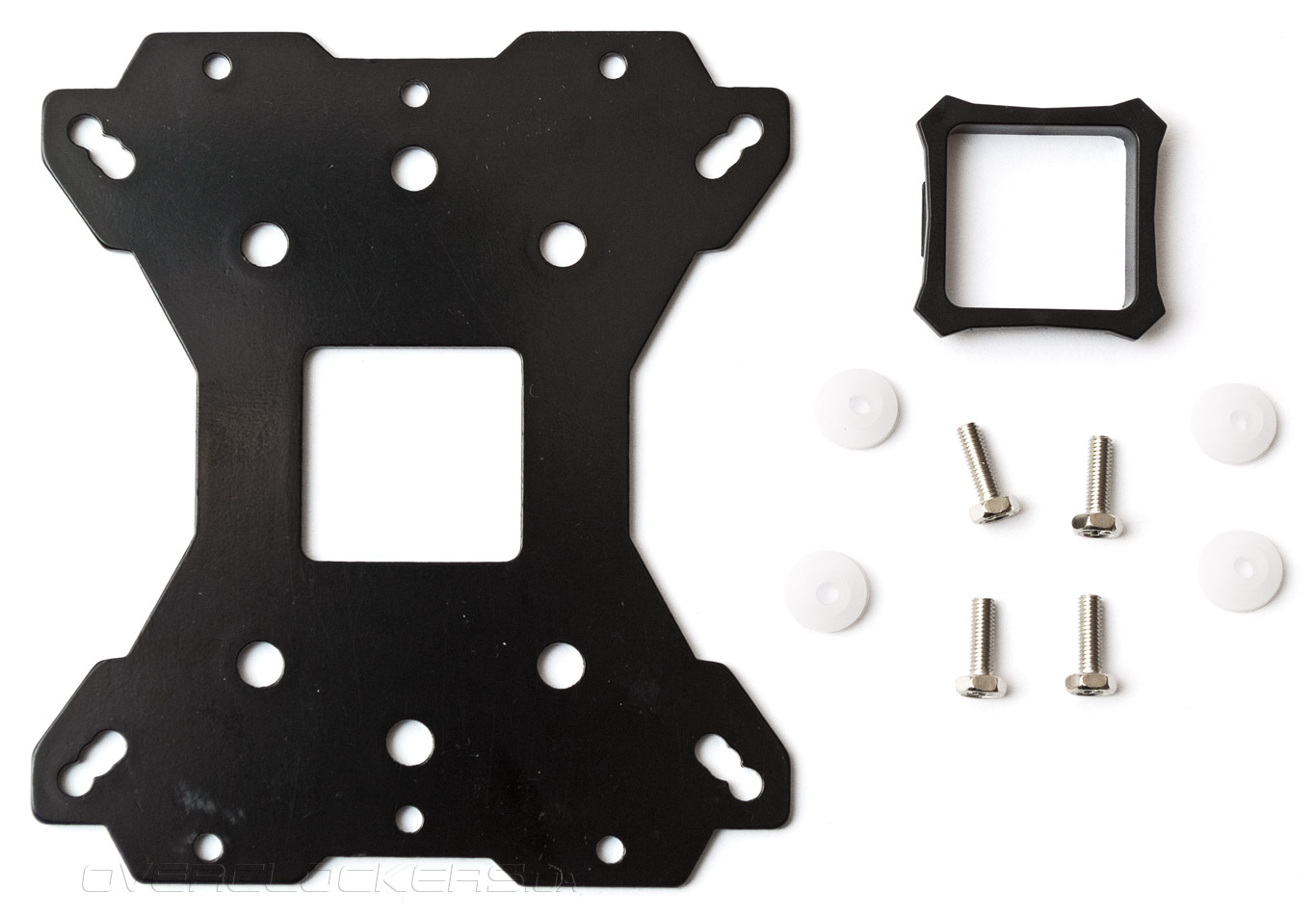

Thermalright AXP-100 может быть установлен на все актуальные процессорные разъемы. На официальном сайте есть список совместимости кулера с корпусами, но, к сожалению, отсутствует подобный перечень для материнских плат. Тем не менее, учитывая скромные габариты радиатора, в большинстве случаев проблем возникнуть не должно. В этом обзоре мы расскажем об установке кулера на платформу FM1. Монтаж на другие сокеты, по сути, мало чем отличается, все необходимые действия достаточно подробно описаны в инструкции. Сборка начинается с подготовки универсальной усилительной пластины. Она будет необходима для всех сокетов AMD и Intel LGA 775, 1366. Для сокета 2011 пластина не требуется, при установке на LGA 1155/1156 можно без нее обойтись при необходимости, но если есть возможность, лучше, конечно же, установить.

Thermalright AXP-100

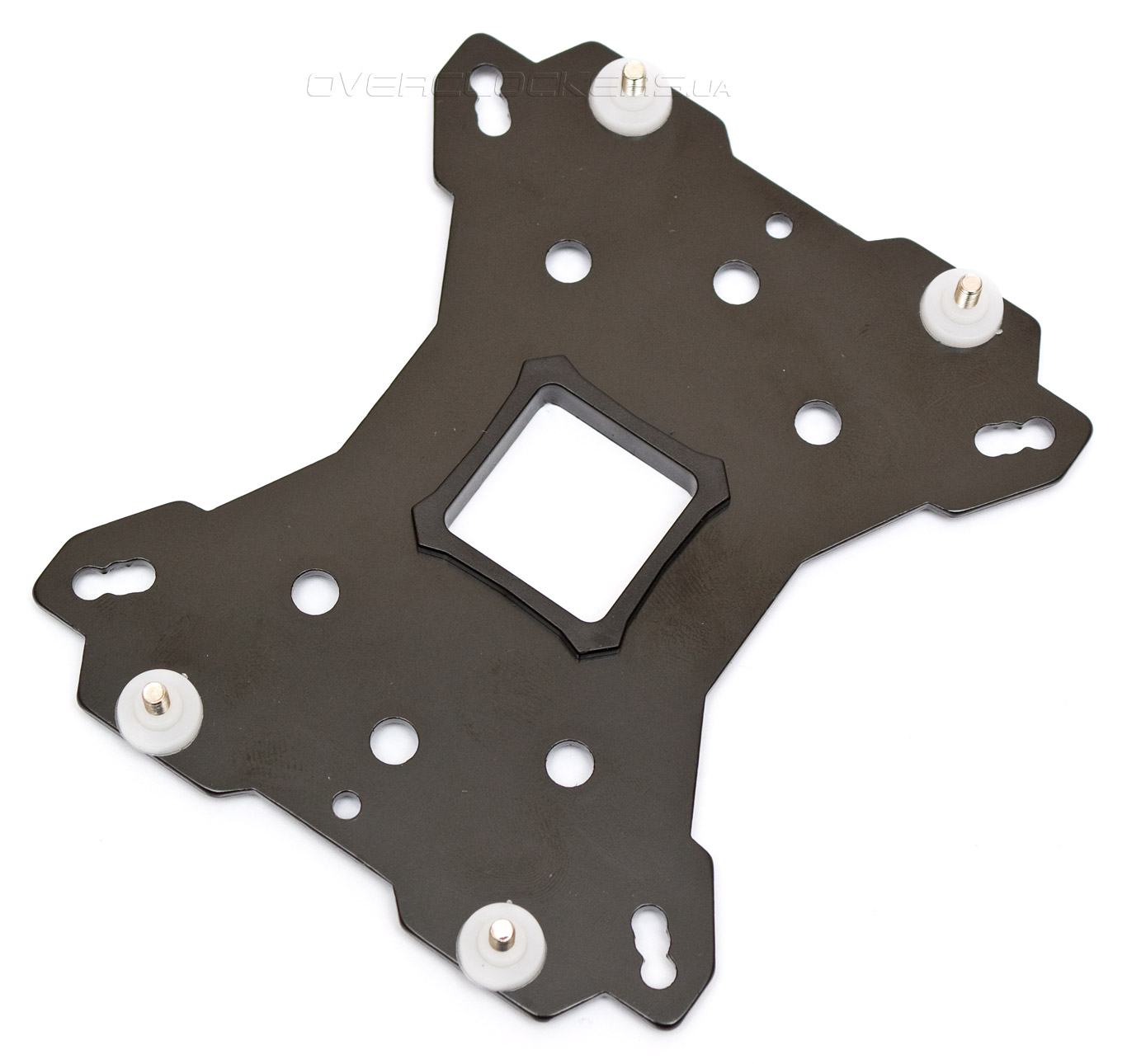

Продеваем через соответствующие отверстия в усилительной пластине болты и фиксируем их с другой стороны пластиковыми прокладками. Прокладки для Intel и AMD отличаются, поэтому постарайтесь их не спутать. Изоляционный пластиковый квадратик по центру требуется лишь для сокетов AMD и Intel LGA 775

Thermalright AXP-100

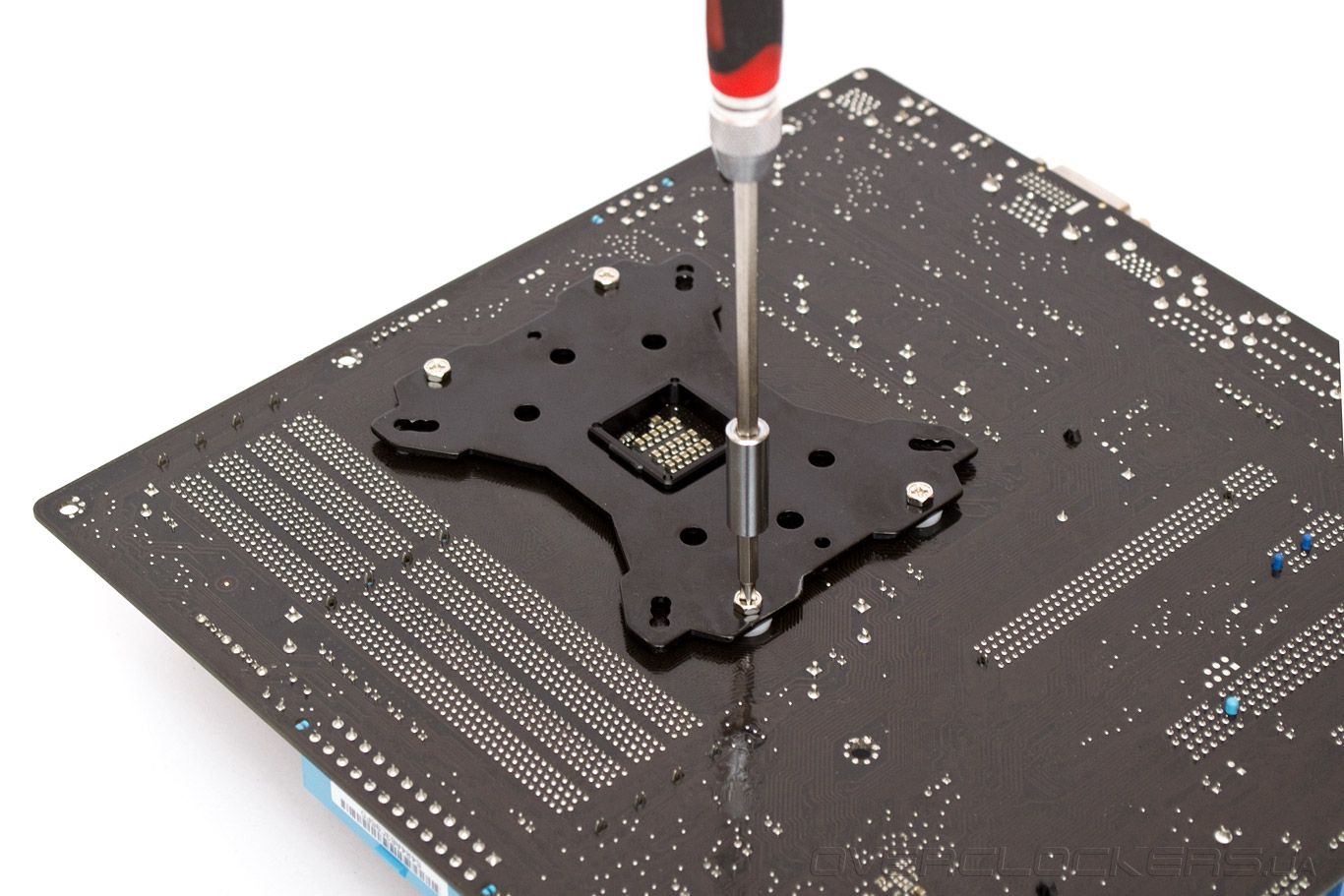

Прикладываем усилительную пластину к материнской плате, вставляем отвертку в винты, чтобы они не проворачивались.

Thermalright AXP-100

На винты накручиваем металлические стойки. С платой они должны соприкасаться той стороной, где приклеен пластик.

Thermalright AXP-100

Рамка крепления универсальная. На сокетах AMD для нее возможно только одно положение, соответственно кулер можно будет ориентировать в двух направлениях. Для сокетов Intel рамку можно повернуть и получить четыре возможных варианта ориентации Thermalright AXP-100.

Thermalright AXP-100

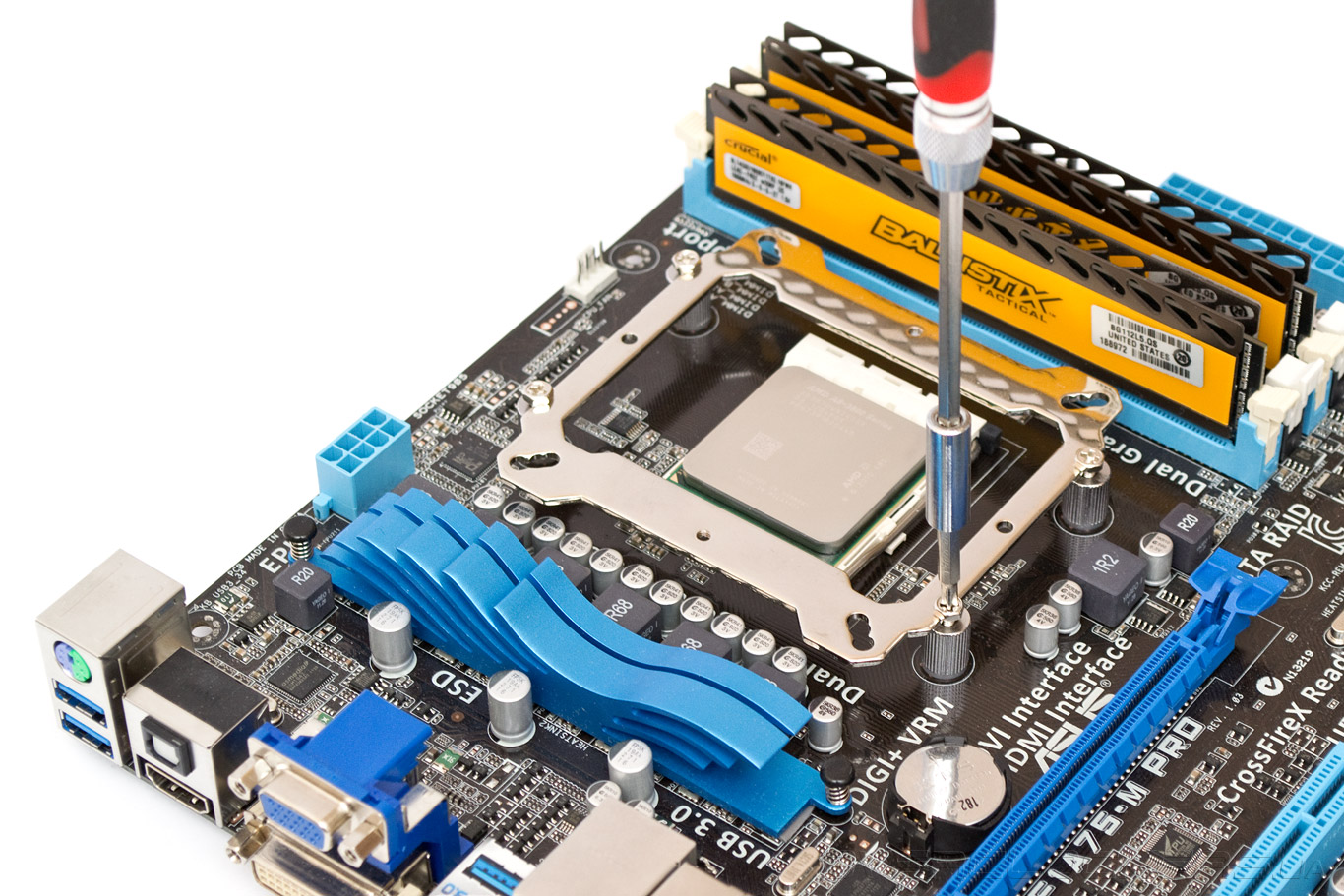

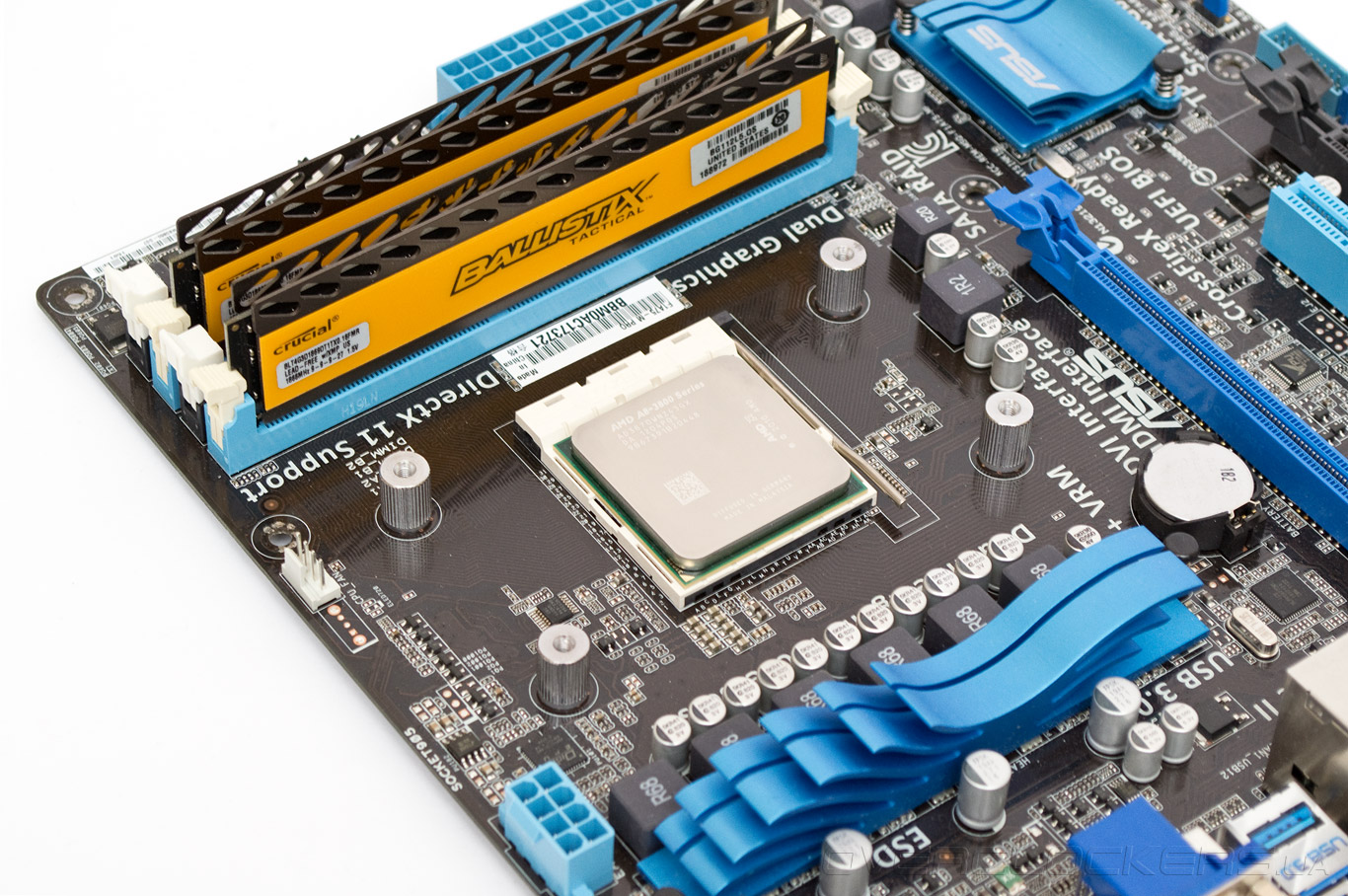

Укладываем рамку на стойки и привинчиваем винтами M3 L6 с помощью отвертки.

Thermalright AXP-100

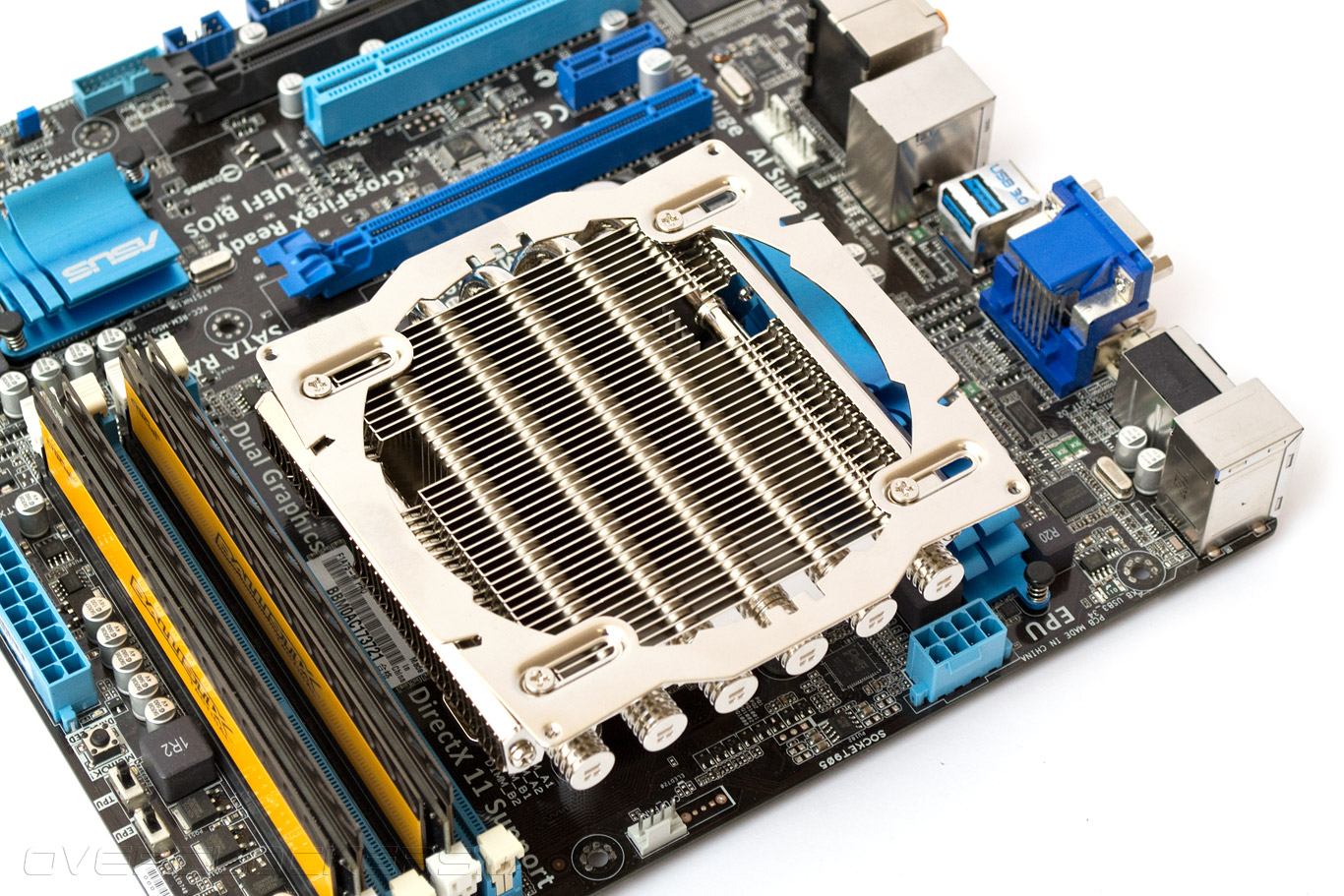

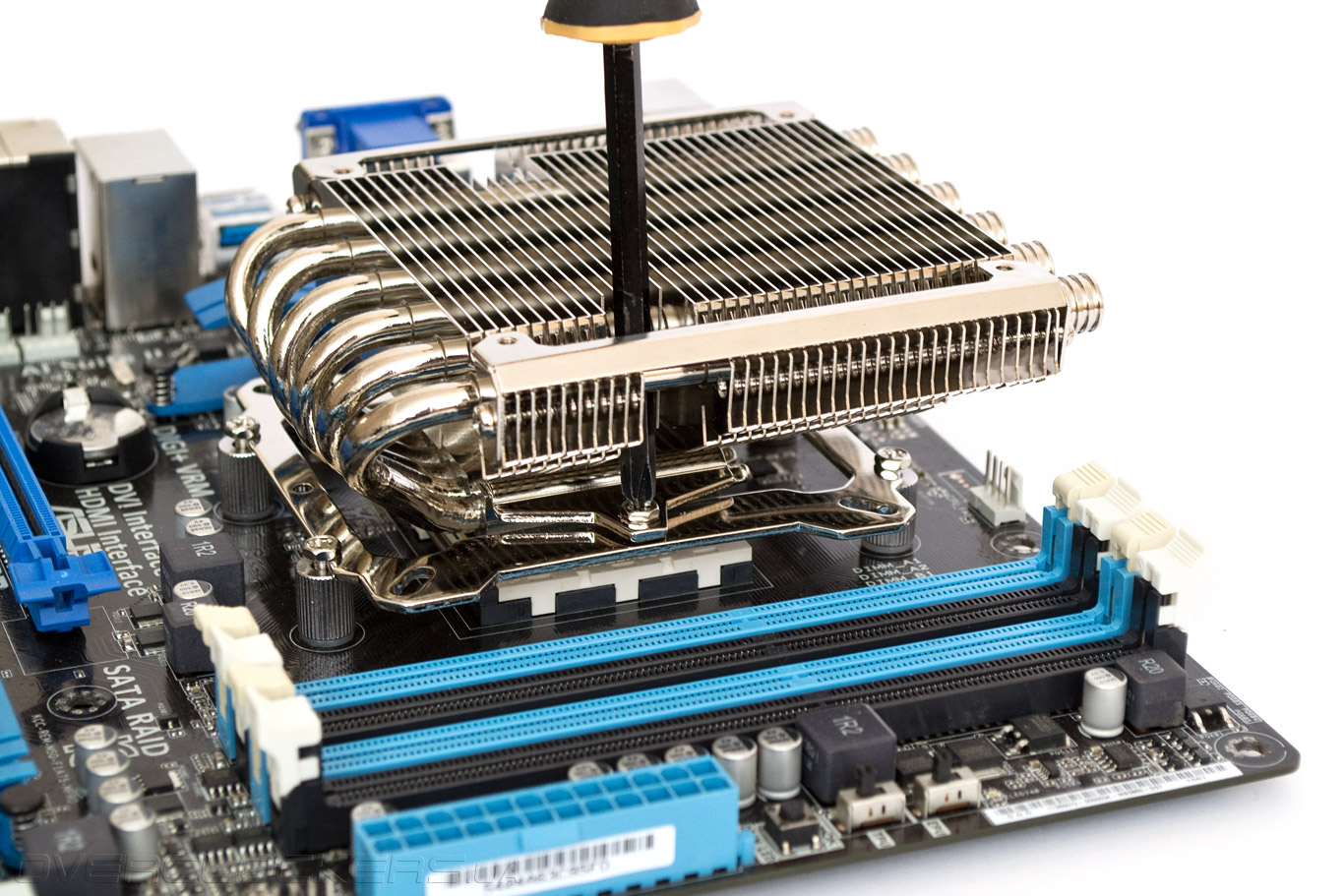

Наносим термоинтерфейс на процессор и ставим кулер. Прижимную скобу лучше заранее уложить на место, поскольку она не имеет четкой фиксации, и все время норовит выскользнуть. Затягиваем два винта по бокам скобы, пропустив жало отвертки через отверстия в радиаторе.

Thermalright AXP-100

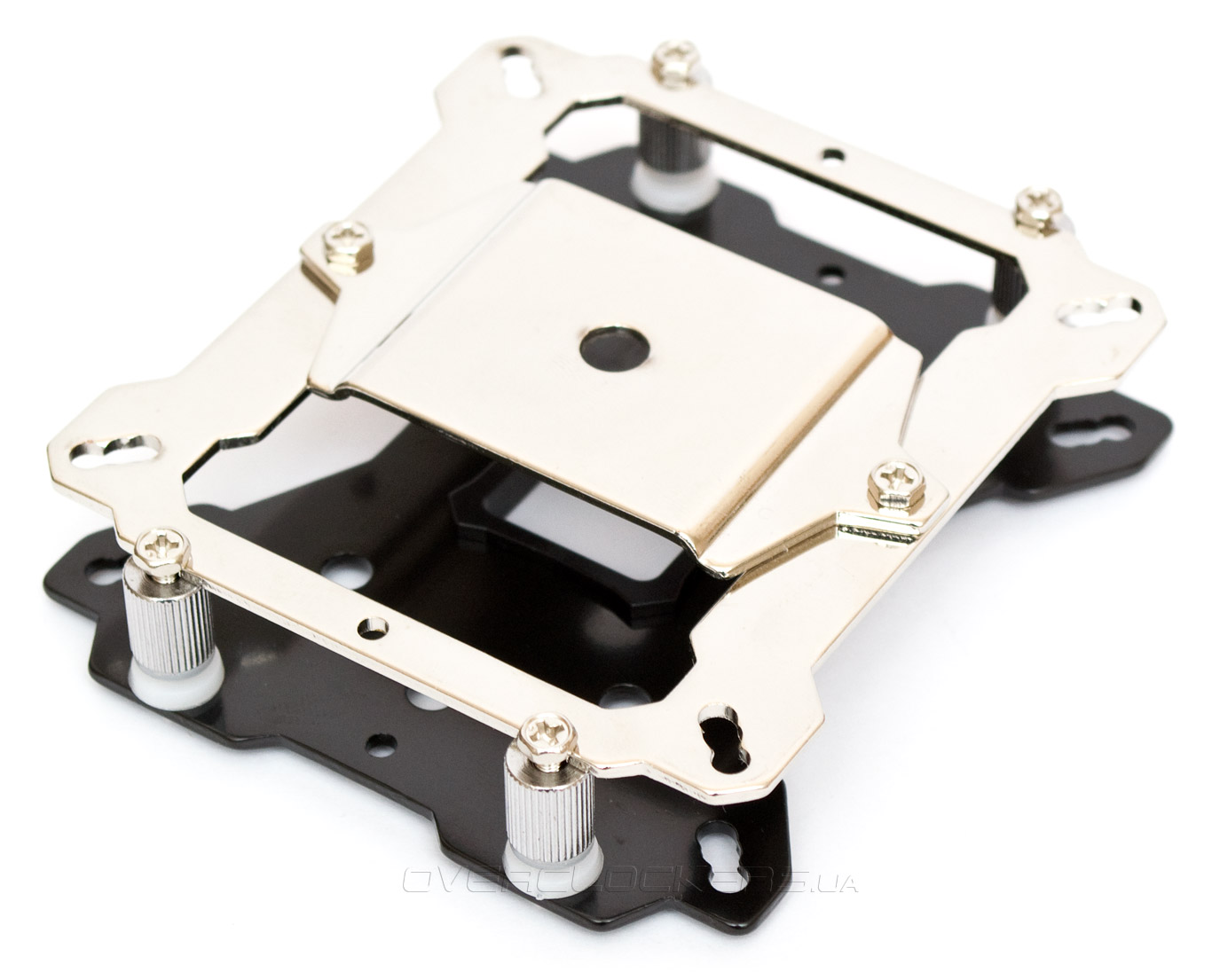

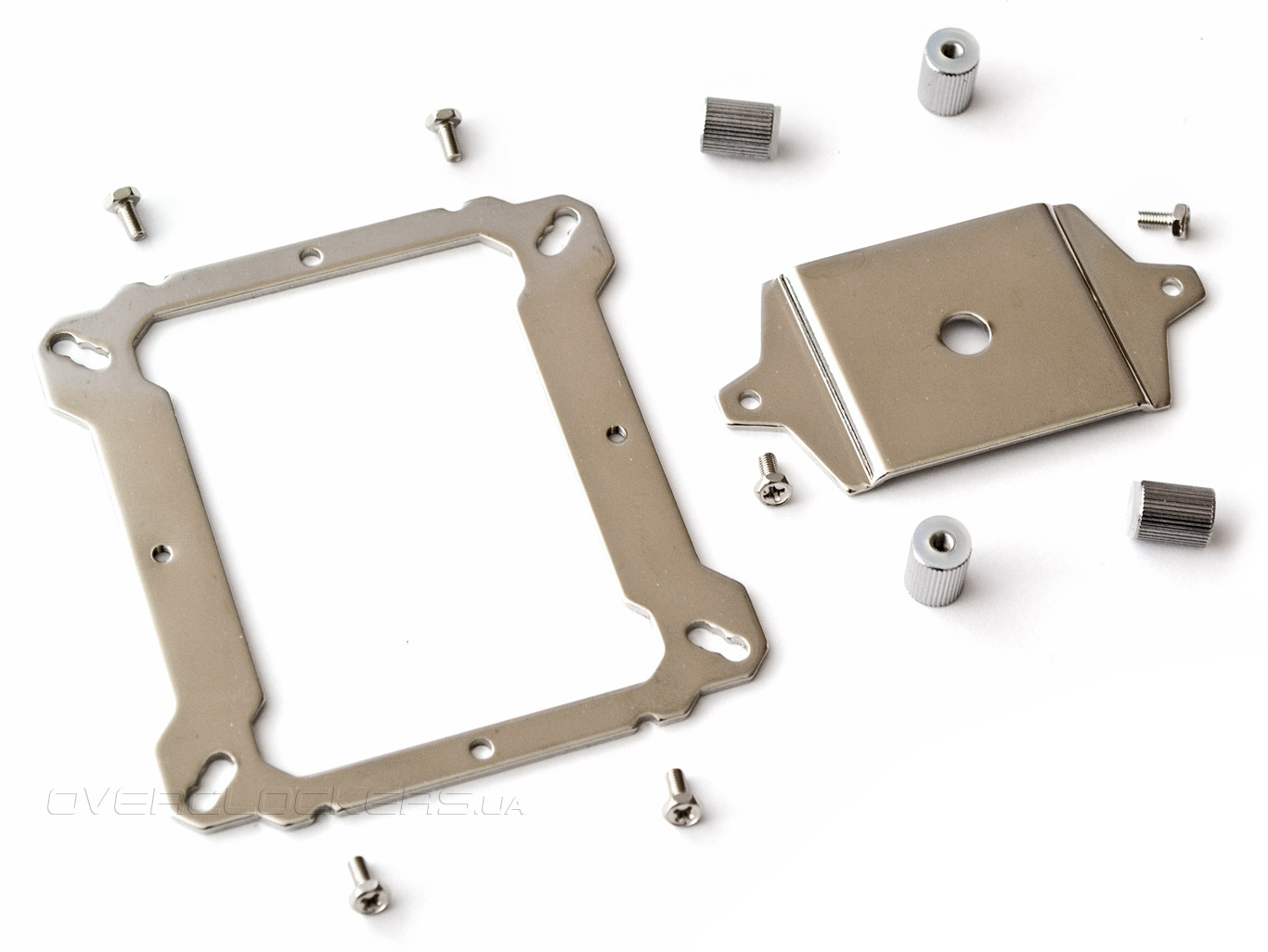

Монтажное крепление в сборе, без кулера и материнской платы, должно выглядеть следующим образом:

Thermalright AXP-100

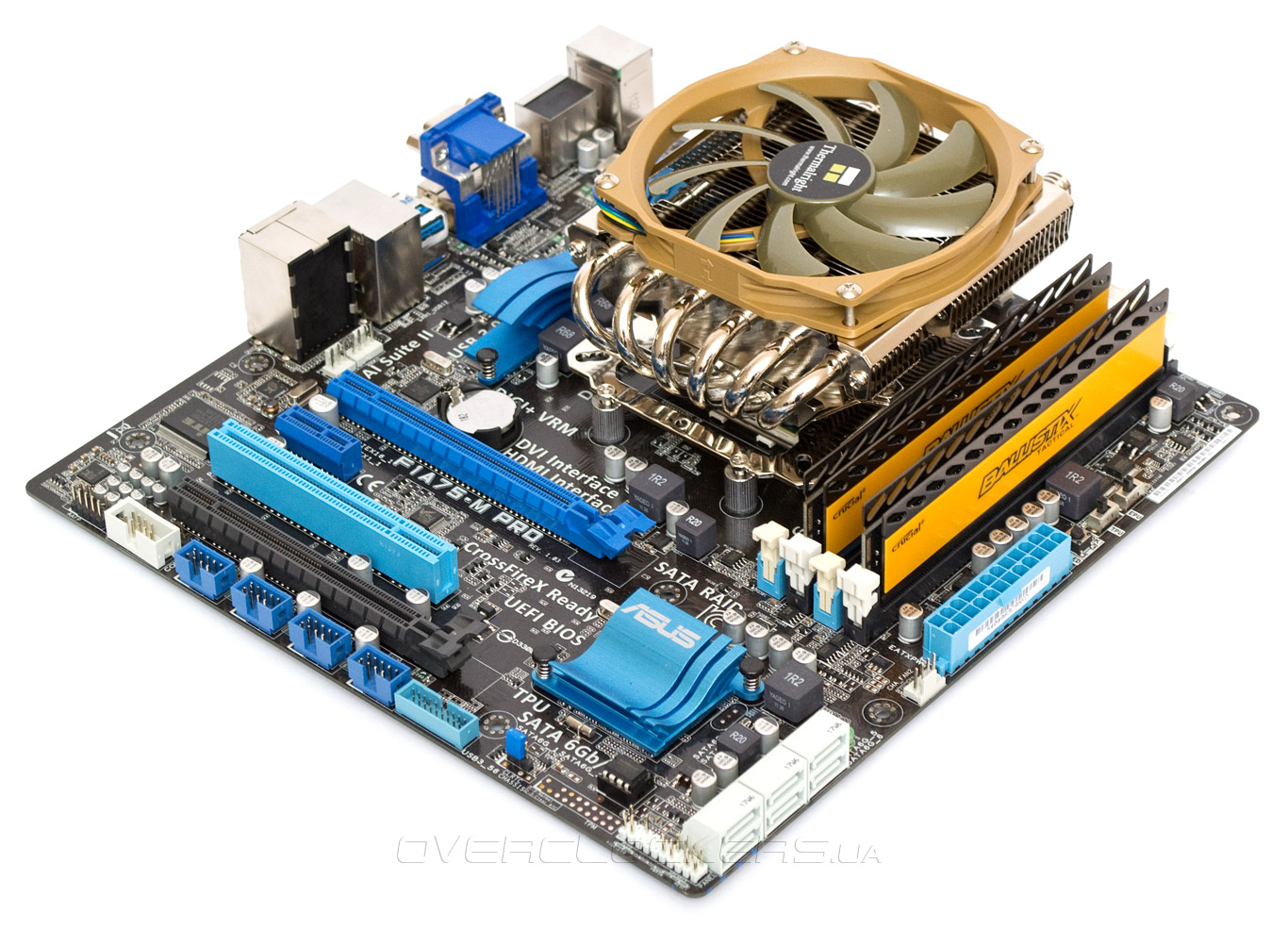

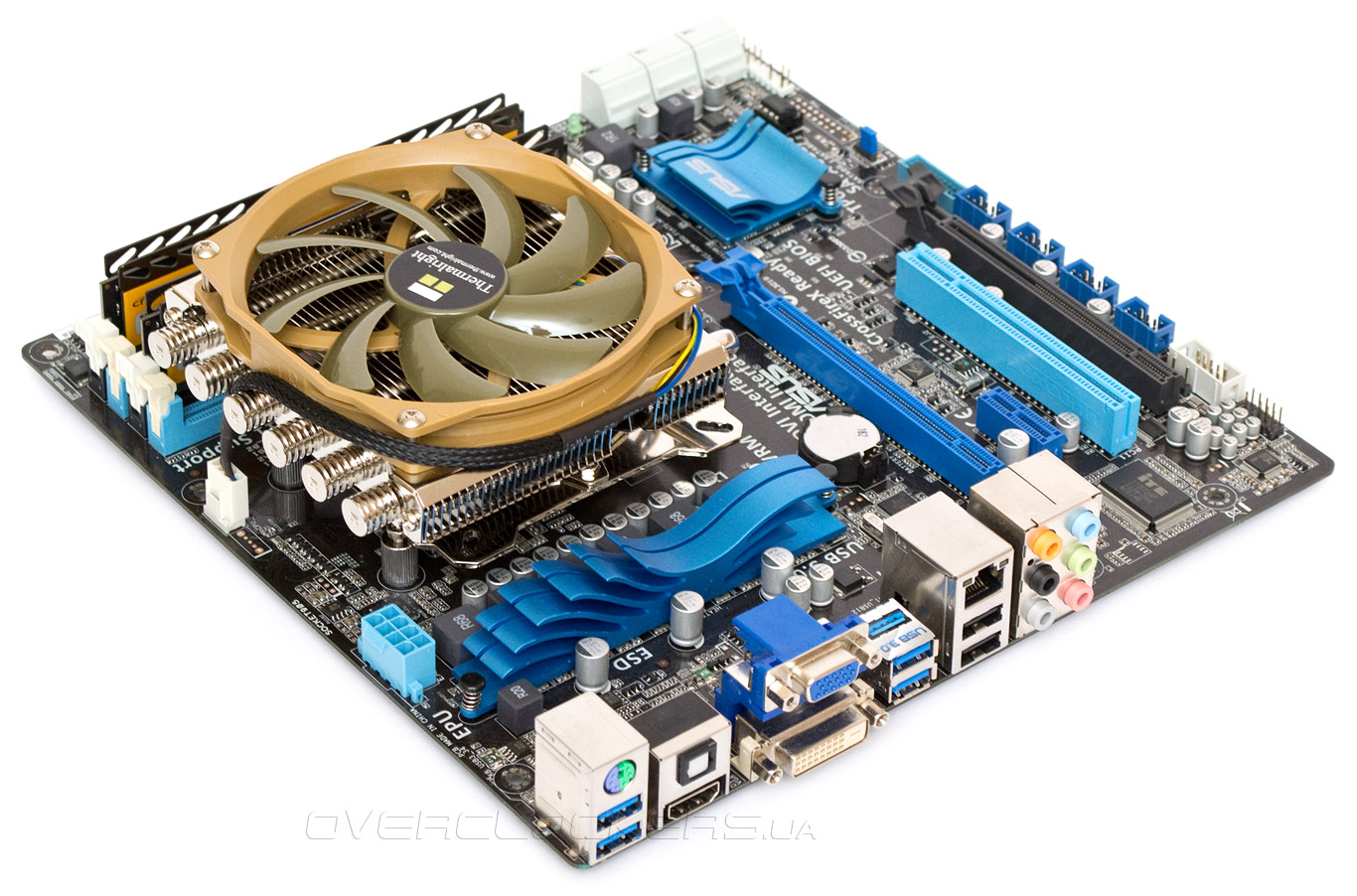

В последнюю очередь привинчиваем родной вентилятор к радиатору. При установке на сокеты AMD остается один, наиболее логичный вариант ориентации кулера — концами тепловых трубок вверх.

Thermalright AXP-100

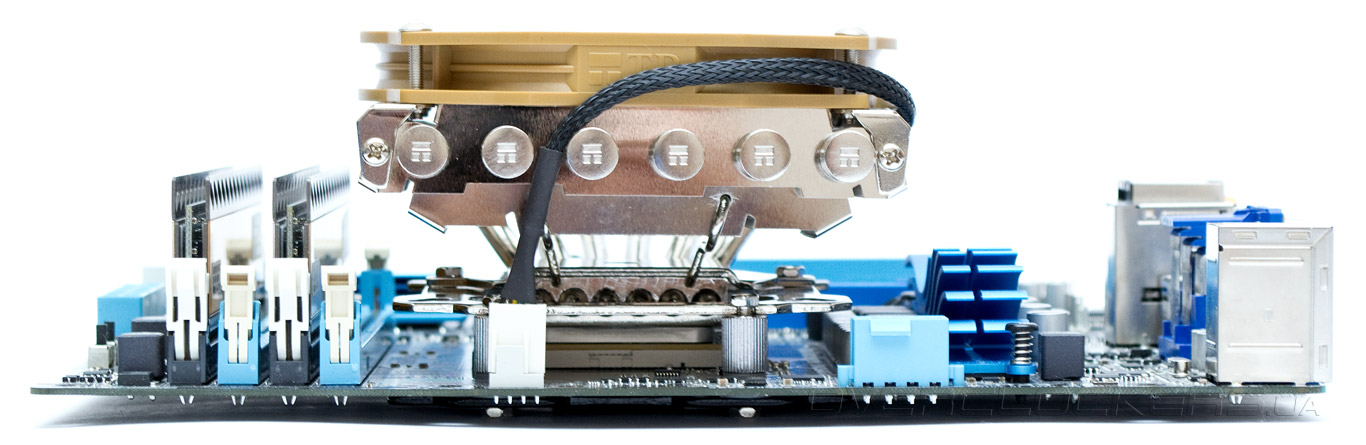

Стоит отметить что кулер не мешает оперативной памяти стандартной высоты, но даже небольшие радиаторы заставили нас переместить планки памяти во второй слот.

Thermalright AXP-100

Для установки более крупного вентилятора потребуется привинтить рамку переходник, предварительно выбрав для нее нужную ориентацию и степень смещения относительно радиатора.

Thermalright AXP-100

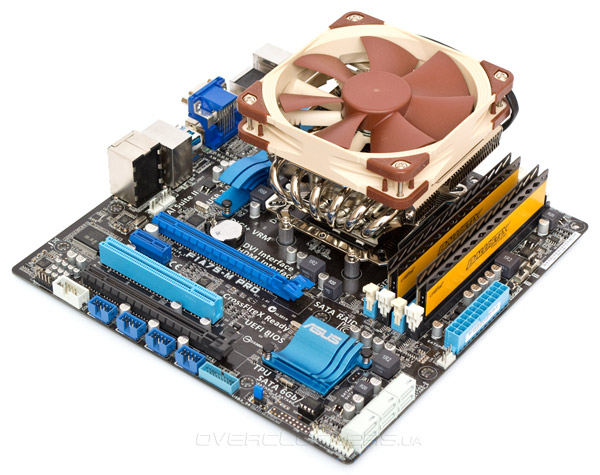

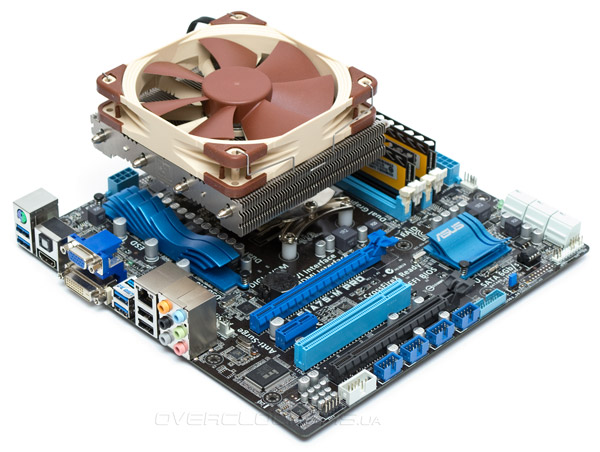

Затем остается лишь закрепить с помощью более длинных винтов вентилятор типоразмера 120х25 мм.

Thermalright AXP-100


Технические характеристики

Техническая характеристика Thermalright AXP-100 Noctua NH-L12
Совместимость с процессорными разъемами LGA 775/1155/1156/1366/2011
AM2(+)/AM3(+)/FM1/FM2
LGA 775/1155/1156/1366/2011
AM2(+)/AM3(+)/FM1/FM2
Размеры кулера(ДхШхВ), вентилятора, мм 122x106x45
108x102x14
128x150x66
120x120x25/92x92x25
Масса без упаковки, г 360 680
Материал радиатора и конструкция Горизонтальная конструкция из алюминиевых пластин, 6 медных теплотрубок диаметром 6мм. Тепловые трубки припаяны к медному основанию и в местах соединения с пластинами. Конструкция полностью никелирована. Горизонтальная конструкция из алюминиевых пластин, нанизанных на 4 медные теплотрубки диаметром 6мм. Тепловые трубки проходят сквозь медное основание. Конструкция полностью никелирована.
Количество пластин радиатора, шт. 34 60
Толщина пластин, мм 0,5 0,5
Межреберное расстояние, мм 2,0 1,0
Расчетная площадь радиатора, см2 ~1800 ~3500
Модель вентилятора Thermalright TR-TY100 Noctua NF-F12 PWM
и
Noctua NF-B9 PWM
Скорость вращения вентилятора, об/мин 900—2500 300—1500/300—1600 (1200/1300 с L.N.A.)
Воздушный поток, м3 27,16~77,55 93,4/64,3 (74,3/52,6 с L.N.A.)
Уровень шума, дБА 22~30 22,4/17,6 (18,6/13,1с L.N.A.)
Статическое давление, мм воды 2,61/1,61 (1,83/1,09 с L.N.A.)
Количество и тип подшипника вентилятора Двухрядный шариковый подшипник Гидродинамический подшипник SSO2
Время наработки на отказ вентилятора, час 50000 150000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора 0,25 0,05/0,08
Пиковое энергопотребление вентилятора, Вт 3 0,6/0,96
Дополнительные особенности переходник для установки 120-мм вентилятора Аэродинамические лопасти и антивибрационные ножки вентилятора
Средняя стоимость, $ ~65 ~65


Тестовый стенд

Эффективность охлаждения Thermalright AXP-100 и Noctua NH-L12 сравнивалась на базе следующей конфигурации:
  • процессор: AMD A8-3870K (3,0@3,6 ГГц, 1,476 В);
  • материнская плата AMD: ASUS F1A75-M PRO (AMD A75 FCH);
  • память: Crucial Ballistix Tactical BLT2KIT4G3D1869DT1TX0 (2х4 ГБ, DDR3-1866 МГц, 9-9-9-27-1T);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: SeaSonic G550 Gold – SSR-550RM (550 Вт);
  • термопаста: Noctua NT-H1.
Сравнительное тестирование систем охлаждения производилось на открытом стенде в вертикальном положении при постоянной температуре 24 градуса Цельсия. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.4, с 2048 МБ выделенной памяти в течении 15 минут. Тест проводился по три раза для каждого кулера в каждом режиме работы. Минимальная температура измерялась спустя 10 минут простоя системы без нагрузки. На графике отображены максимальные достигнутые температуры.


Методика тестирования

Мы переходим к наиболее интересной части обзора — к выяснению эффективности охлаждения Thermalright AXP-100. Изначально в оппоненты к нему планировался близкий по габаритам Noctua NH-L9a, но всего две тепловые трубки против шести при одинаковой площади рассеивания тепла позволяют назвать победителя без боя. Поэтому было решено взять более серьезного соперника — Noctua NH-L12. Он имеет всего четыре тепловые трубки, но зато почти вдвое большую площадь рассеивания тепла, что должно уровнять шансы претендентов. Чтобы сравнение было чуть более честным, мы сняли с Noctua NH-L12 комплектный 92-мм вентилятор, оставив лишь Noctua NF-F12 PWM, который дополнительно был опробован и на Thermalright AXP-100. Таким образом, были проведены следующие серии тестов:

  1. Thermalright AXP-100 с комплектным вентилятором TR-TY100, для того чтобы выяснить стоковую эффективность кулера.
  2. Thermalright AXP-100 с вентилятором Noctua NF-A9x14 PWM, чтобы узнать, способен ли аналогичный по размерам пропеллер заменить TR-TY100.
  3. Thermalright AXP-100 с вентилятором Noctua NF-F12 PWM, чтобы узнать, улучшается ли охлаждение при установке более крупной крыльчатки.
  4. Thermalright AXP-100 с вентилятором Zalman ZM-F3 FDB, чтобы подтвердить результаты теста №3.
  5. Noctua NH-L12 с вентилятором Noctua NF-F12 PWM, чтобы выяснить сравнительную эффективность Thermalright AXP-100.
Thermalright AXP-100

Thermalright AXP-100


Результаты тестирования

Тестирование Thermalright AXP-100

Результаты теплового теста оказались крайне занимательными. Thermalright AXP-100 со стоковым вентилятором отлично справился с охлаждением прилично разогнанного процессора. Это говорит о том, что он вряд ли сможет охладить шестиядерники от AMD и Intel, но с подавляющим большинством процессоров c двумя или четырьмя ядрами проблем не возникнет. Вентилятор Noctua NF-A9x14 PWM показал себя на три градуса хуже, чем TR-TY100 при равных оборотах и сопоставимом уровне шума. Неожиданным оказался тот факт, что установка вентиляторов типоразмера 120х25 мм ухудшает температурный режим процессора. Насколько можно судить, температура в этом случае линейно зависит от оборотов крыльчатки и давления воздуха. Крупные пропеллеры просто не развивают необходимую скорость, а если и развивают, то при высоком уровне шума. Следовательно, возможность установки 120/140 мм вентилятора на Thermalright AXP-100 является скорее маркетинговым ходом, чем реальной альтернативой. И наконец, самый интересный факт — стоковые варианты Thermalright AXP-100 и Noctua NH-L12 демонстрируют одинаковую эффективность. А это значит, что шесть тепловых трубок приблизительно равны по эффективности четырем тепловым трубкам при соотношении площади рассеивания тепла один к двум. Справедливости ради стоит заметить, что Noctua выдает свой результат при несколько меньшем уровне шума, но и Thermalright сложно назвать чрезмерно громким на высоких оборотах. А ведь он гораздо меньше Noctua NH-L12 по размерам.


Выводы

Thermalright AXP-100 получился универсальным, компактным и на удивление эффективным, как для своего размера, кулером. Положительное впечатление своей мощностью произвел вентилятор TR-TY100. Качество изготовления и комплектация изделия в целом находятся на высоком уровне. Претензии можно предъявить лишь к довольно высокой цене и ровности основания, имеющего выпуклость по всей длине центральных теплотрубок. Тем не менее, следует осознавать, что ниша применения Thermalright AXP-100 является четко определенной — Mini-ITX платы, расположенные в миниатюрных корпусах. В этом случае он является наиболее удачным выбором. Во всех остальных вариантах целесообразнее использовать более крупный и дешевый кулер.
