Noctua, Thermaltake, Zalman – что выбрать? Сравнение 6 моделей кулеров от трех производителей

Большая часть пользователей и не задумываются о таком нюансе как охлаждение процессора, пусть даже и работающего в номинальном режиме. А сколько вопросов возникает, когда обожаемый компьютер, находящийся под дозой оверклокинга, виснет после 5 минут игры в любимый шутер или RTS. Несведущие пользователи в таком случае начинают донимать своих знакомых о насущной проблеме, энтузиасты же, разбив копилку, стоящую на полке, отправляются в магазин за эффективным жаропонижающим. Нет, не для себя, а все для того же процессора.

Продолжая тему выбора систем охлаждения для процессоров, которую недавно начали, мы решили провести очередное сравнительное тестирование шести моделей от трех производителей:
  • Noctua NH-U9F;
  • Noctua NH-U12P;
  • Thermaltake Sonic Tower Rev.2;
  • Thermaltake Big Typhoon;
  • Zalman CNPS 9500 AT;
  • Zalman CNPS 9700 NT.

Часть кулеров уже рассматривалась ранее, так что, заострим внимание на новинках. Thermaltake Big Typhoon является представителем ранней версии модели, известной среди оверклокеров как BT, и практически не отличается от Big Typ 120 VX, поэтому мы приведем лишь различия между ними.


Noctua NH-U9F

Начнем, пожалуй, с обоих представителей австрийской компании Noctua, совсем недавно вышедшей на рынок. Образованная в результате сотрудничества между австрийской Rascom Computerdistribution Ges.m.b.H и тайваньской Kolink International Corporation, компания совместно с "Австрийским институтом теплопередачи и вентиляции" занимается разработкой систем охлаждения для компьютерных компонентов. Пока это небольшой ассортимент кулеров для процессоров и чипсетов, а также вентиляторов, известных в первую очередь своей раскраской (розовый корпус и коричневый вентилятор) и гидродинамическими подшипниками с магнитным подвесом (SSO - Self-Stabilising Oil-pressure bearing).



Главной отличительной чертой SSO-подшипников от обычных гидродинамических является использование дополнительного магнита для поддержки вала ротора, благодаря чему центрирование оси происходит еще до старта вентилятора, что в итоге снижает уровень шума и увеличивает срок службы (порядка 150 000 ч).

Относительно радиаторов, то никаких существенных отличий от классической башенной компоновки нет, что мы и увидим на примере Noctua NH-U9F, который хоть и снят с производства, но все еще встречается в продаже.



Кулер поставляется в коробке фирменной расцветки, и кроме самого радиатора и 92-мм вентилятора, в комплекте имеется весь необходимый крепеж, как для процессоров Intel с разъемом Socket 775, так и AMD Socket 754/939/940/AM2/AM2+. Кроме того, пользователь обнаружит инструкцию по установке, две пары проволочных скоб и виброгасящих прокладок для крепления вентилятора, два переходника, благодаря которым можно снизить обороты вентилятора (L.N.A. (Low-Noise Adaptor), снижающий скорость вращения вентилятора до 1150 об/мин, и U.L.N.A. (Ultra-Low-Noise Adaptor), снижающий уже до 850 об/мин), а также тюбик белой термопасты и отвертка.



Радиатор классической башенной компоновки состоит из медного основания, четырех U-образных тепловых трубок, расположенных в шахматном порядке, с редко (~2 мм) нанизанными 37 алюминиевыми пластинами. Использование подобной конструкции позволяет уменьшить необходимый поток воздуха для отвода тепла, а значит, и уровень шума. Но при этом уменьшается и площадь рассеивания, в отличие от конструкций, где пластины расположены чаще и в большем количестве.





Профиль пластин имеет небольшую перфорацию с фронтальных сторон радиатора, что позволяет снизить сопротивление воздушным потокам и уровень шума. По бокам пластины загнуты для направления этих самых потоков, но в виду конструкторских особенностей (на пластинах имеется выемка для удобного расположения отвертки при установке кулера), они частично загнуты, из-за чего, возможно, снизится эффективность подобных мер.



Основание кулера имеет бороздки от фрезы, при этом оно ровное и без каких-либо изъянов. Для защиты от воздействия внешней среды на подошву наклеена защитная пленка.



Фирменный 92-мм вентилятор с трехконтактным разъемом, идущий в комплекте, по заявлению разработчика имеет небольшой уровень шума – всего 18 dB при частоте вращения 1600 об/мин. При необходимости, уровень шума можно уменьшить до 11 dB и 7 dB, используя переходники L.N.A. и U.L.N.A., соответственно.



Крепление вентилятора осуществляется посредством двух проволочных скоб, а для уменьшения передачи вибраций на радиатор используются две клейкие прокладки, которые располагаются по краям радиатора.

Установка Noctua NH-U9F особых трудностей не вызовет, но и легкой ее не назовешь: если плата уже в корпусе, ее необходимо вынуть и закрепить комплектную backplate (для каждого разъема свою) и две скобы (Socket 775/AM2/AM2+).



Далее на основание радиатора устанавливаются монтажные скобы (одна из них видна на снимке радиатора в профиль), после чего кулер фиксируется болтами с достаточно упругими пружинами, что придает жесткость всей конструкции. Несомненным плюсом крепления является возможность установки кулера независимо от направления положения процессорного разъема (особенно это касается платформы AMD).



В конечном итоге использование фирменного крепления SecuFirm (а именно так оно называется) позволяет без проблем транспортировать системный блок и не переживать о том, что кулер отпадет по пути на очередную LanParty. :)

Noctua NH-U12P

Следующий представитель австрийской компании поставляется в коробке такого же дизайна, что и Noctua NH-U9F.



Комплект поставки немного изменился. Учитывая, что NH-U12P на данный момент является самой современной моделью кулера компании, то отсутствие крепления для процессоров AMD с Socket 757/939/940 нисколько не удивляет. Желающим же установить данный кулер на устаревшие платы, необходимо будет дополнительно приобрести набор "K8 & Socket F Mounting-Kit", состоящий из обычной металлической backplate и двух болтов. Также вместо неприметной белой термопасты в комплекте поставляется уже фирменная NT-H1, производства самой Noctua, представляющая собой густую пластичную массу серого цвета. Производитель позиционирует ее как высокоэффективный термоинтерфейс, не теряющий своих свойств при длительном сроке эксплуатации.



Отвертка и переходники, понижающие подающееся на вентилятор напряжение, знакомые по младшей модели, остались на месте. Но с уменьшением количества разъемов, на которые может быть установлен кулер, преобразилась и инструкция – теперь она выглядит в виде двух свернутых листов, приклеенных к одной обложке. Что же, весьма оригинально.



Конструкция радиатора рассматриваемого кулера аналогична NH-U9F: медное основание, четыре тепловые трубки, расположенные в шахматном порядке, и 36 алюминиевых пластин (что на одну шт. меньше, чем в младшей модели). Расстояние между пластинами выросло почти до 3 мм, а вот сам "сэндвич" стал немного выше, относительно основания радиатора, благодаря чему не возникнет проблем при установке на платы с габаритными системами охлаждения чипсета.





Перфорированные пластины уже полностью загнуты по бокам, что позволяет более эффективно направить потоки воздуха от вентилятора.



Для лучшей теплопередачи контакт между тепловыми трубками и пластинами радиатора пропаян, как впрочем, и во всех радиаторах производства Noctua.



В отличие от ранее выпускавшихся кулеров, конструкция основания Noctua NH-U12P кардинально пересмотрена. Теперь оно покрыто защитным слоем никеля и является сугубо теплосъемником, передающим тепло четырем никелированным трубкам, а монтажные скобы крепятся к приклеенной пластине из другого материала.



Полировка основания опять же с бороздками от фрезы, которые отлично видны на приведенном ниже снимке. Учитывая, что компания уже в каком поколении кулеров использует подобный метод обработки, возможно, что именно так достигается наилучший эффект теплопередачи при контакте основания и крышки процессора.



Кроме обновленного радиатора, Noctua также представила очередной 120-мм вентилятор с 3-контктным разъемом - NF-P12, которым комплектуется кулер Noctua NH-U12P.



Главной особенностью нового вентилятора являются большая площадь лопастей с малым углом атаки, что позволило увеличить давление воздушного потока, и насечки на каждой лопасти, смещенные относительно друг друга.



Данные насечки призваны уменьшить завихрения воздуха, создаваемые крайней частью крыльчатки, и тем самым снизить уровень шума.





Скорость вращения нового вентилятора равна 1300 об/мин, уровень шума при этом составляет всего 19,8 dB (опять же, по заверению разработчика). Сравнивая NF-P12 с вентилятором от Thermaltake Big Typhoon с частотой вращения около 1290 об/мин, можно уверенно сказать, что решение от Noctua действительно тихое. Если же использовать комплектные переходники, то частоту вращения вентилятора можно сбавить до 1100 об/мин и 900 об/мин.

Крепление кулера к плате осуществляется таким же образом, как у Noctua NH-U9F, так что, повторяться особого смысла нет. Единственное, при частой смене кулеров во время тестирования, процедура сборки/разборки крепежа начинает уже надоедать. Но за качественный прижим основания радиатора к крышке процессора данный "недостаток" можно простить.

Thermaltake Sonic Tower Rev.2

Кулер Thermaltake Sonic Tower больше ориентирован на пассивное охлаждение низкочастотных процессоров и поставляется без вентилятора. Но ничто не мешает установить "120-ку" и сделать кулер полноценным охлаждающим устройством для разогнанного CPU, что мы и сделали.



Представитель от Thermaltake упакован в блистере со стандартной для этой компании цветовой гаммой. В комплекте имеется необходимый крепеж для Socket 775/774/939/940, а также Socket AM2/AM2+, что повлияло на появление "Rev.2" в названии модели. Также в комплекте можно обнаружить крепление для вентилятора, в виде двух кронштейнов, инструкцию и пакетик термопасты.



По конструкции кулер Sonic Tower хоть и относится к башенному типу, но все же имеет некоторые отличия. Так, на три U-образные тепловые трубки, припаянные к достаточно широкому медному основанию, с противоположных концов надето по 55 алюминиевых пластин.



В итоге, радиатор разделен на две части, что позволяет поднять эффективность кулера при пассивном охлаждении. Но и с вентилятором такая конструкция неплохо себя проявляет - учитывая частое расположение ребер, ширина пластин незначительная, вследствие чего уменьшается сопротивление воздушным потокам.





Основание кулера от Thermaltake как всегда на "высоте": ровное, но не полированное до зеркального блеска.



Установка Sonic Tower на платы практически такая же, как и кулеров Noctua, - для разъемов LGA775 и AM2/AM2+ устанавливаются 2 скобы (для интеловской платформы backplate не используется), но вместо двух пружин используется одна, прижимающая основание к теплораспределителю процессора и фиксирующаяся к монтажным скобам. Для Socket 754/939/940 к backplate материнской платы вкручиваются шпильки, к которым уже крепится пружина накидными гайками. Прижим кулера к процессору достаточный, никакого люфта не наблюдается (как, например, у кулеров Zalman). Правда, собирать и разбирать всю систему оказалось еще интересней, чем у рассмотренных выше кулеров. Да и при использовании дополнительного вентилятора происходит блокировка доступа к модулям памяти, так что, с Thermaltake Sonic Tower быстро память не сменишь.




Thermaltake Big Typhoon

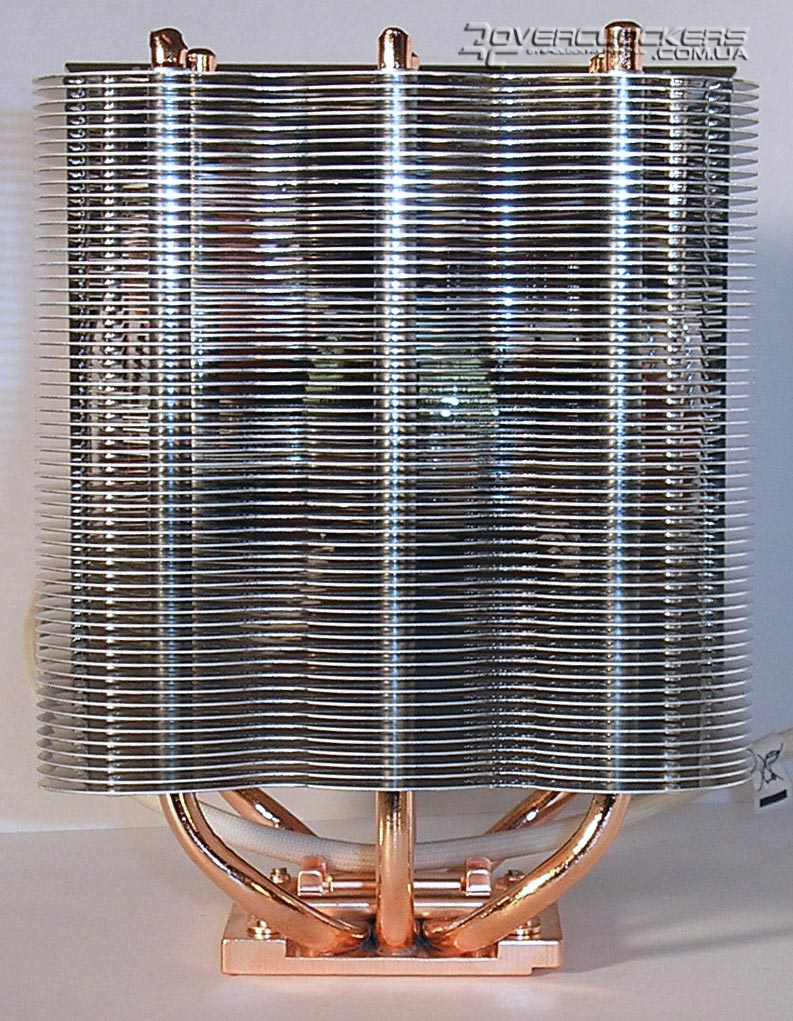

Родоначальник серии Big Typhoon (или просто BT), поразивший в свое время размерами и эффективностью, поставлялся в блистере, как и Thermaltake Sonic Tower.



В отличие от Big Typ 120 VX, "старичок" BT был лишен высокооборотистого вентилятора с регулятором оборотов и комплектовался тихоходной, по тем временам, моделью с максимальной частотой вращения около 1300 об/мин. Защитный гриль при этом был хромированным.

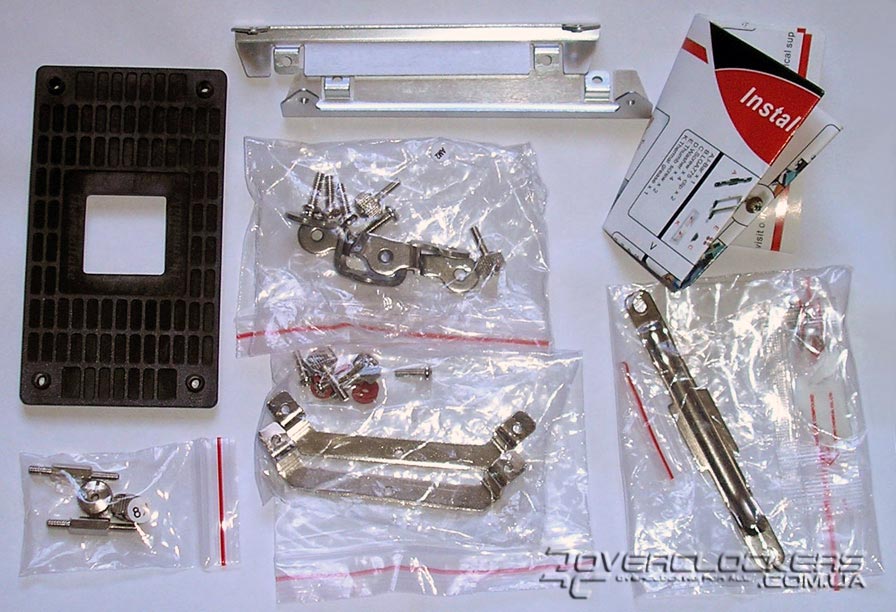

Комплект крепежей также отличался – кроме платформ Intel (Socket 775/478) и AMD64, поддерживался Socket A, при условии наличия монтажных отверстий вокруг процессорного разъема. Само же крепление было поистине уникальным. Так, на обратную сторону платы устанавливалась backplate, через которую продевались длинные болты. Далее ставился кулер, и сверху основание прижималось пластиной, и после этого, 813-граммовую "махину" необходимо было фиксировать четырьмя гайками М3, причем, руками. Ключа, естественно, в комплекте не было.

Так как кулер из нашей частной коллекции, то для постоянных тестов крепление немного модернизировали, зафиксировав при установке болты высокими гайками, для удобства сборки и разборки, а пластину уже прижимали накидными гайками.

Технические характеристики


Noctua NH-U9F Noctua NH-U12P Thermaltake Sonic Tower Rev.2 Thermaltake Big Typhoon Zalman CNPS 9500 AT Zalman CNPS 9700 NT
Разъем 754/939/940
AM2(+)/LGA775
AM2(+)/LGA775 754/939/940
AM2(+)/LGA775
462(A)/754/939
940/478/LGA775
LGA775 754/939/940
AM2(+)/LGA775
Размеры (c вентилятором)*, мм 128x95x70
(128х95х95)
158x126x71
(158x126x95)
150x112x112 122x122x103 125x112x85 142х124х90
Материал и конструкция Медное основание, 4 тепловые трубки, 37 алюминиевых пластин Никелированное медное основание, 4 тепловые трубки, 36 алюминиевых пластин Медное основание, 3 тепловые трубки, 2х55 алюминиевых пластин Медное основание, 6 тепловых трубок, 142 алюминиевых пластин Медное основание, 3 тепловые трубки, 90 медных пластин Никелированное медное основание, 3 тепловые трубки, 125 никелированных медных пластин
Площадь рассеивания, мм2 3800 4800 NA NA 3698 5490
Масса (с вентилятором)*, г 550 (660) 600 (770) 692 813 530 764
Диаметр вентилятора, мм 92 120 - 120 92 110
Частота вращения вентилятора, об/мин 850/1150/1600 900/1100/1300 - 1300 1300-2650 1250-2800
Уровень шума, dB 7/11/18 12,6/16,9/19,8 0 16 18-27,5 19,5-35
Время наработки вентилятора на отказ, часов >150 000 >150 000 - NA NA NA
Стоимость, $ 50 72 43 NA 56 72

* - если вентилятор устанавливается самостоятельно


Условия тестирования

В качестве тестового стенда использовалась следующая конфигурация:
  • Процессор: Intel Core 2 Extreme X6800 (ревизия B1, 2,93 ГГц@3,3 ГГц, 1,45 В);
  • Материнская плата: ASUS P5K Deluxe/WiFi-AP (Intel P35)
  • Видеокарта: Sapphire Radeon HD 3850 1GB;
  • Оперативная память: Patriot PDC22G6400ELK (2x1024 МБ, DDR2-800, 4-4-4-12-2T, dual channel);
  • HDD: Samsung SP2504C;
  • Привод: Samsung TS-H552, DVD-RW;
  • Блок питания: FSP FX700-GLN Epsilon, 700 Вт.

Тестирование проводилось на открытом стенде (материнская плата располагалась горизонтально) по несколько раз, дабы исключить ошибки в конечных результатах. В качестве "нагревательного элемента" использовался разогнанный до частоты 3,3 ГГц Intel Core 2 Extreme X6800, при этом напряжение питания было поднято до 1,45 В. Температура окружающего воздуха держалась на уровне 26°C, а в качестве термоинтерфейса использовалась термопаста Noctua NT-H1. Прогрев процессора осуществлялся FPU-тестом программы S&M v.1.9.1 в режиме "Норма" и со 100% нагрузкой для каждого ядра. Показания температуры фиксировались утилитой CoreTemp 0.96.1, а итоговое значение усреднялось. Также для выявления троттлинга, который для нашего процессора начинался при температуре чуть выше 82°C, использовалась утилита RMClock версии 2.30.1. Температура в режиме покоя фиксировалась через 15 мин после окончания теста. Функция управления вентилятором на материнской плате отключалась, так же, как и система энергосбережения процессора.

Все кулеры тестировались при номинальных оборотах вентиляторов. Модели Zalman CNPS 9500 AT и Zalman CNPS 9700 NT также были протестированы с более низкой частотой вращения (1650 об/мин и 1550 об/мин, соответственно), при которых уровень шума субъективно был более-менее комфортен, чем при номинальном режиме работы. Для Thermaltake Sonic Tower Rev.2 использовался вентилятор от Big Typhoon.


Результаты

Кулеры на диаграмме расположены по эффективности охлаждения, что позволяет более точно передать картину расстановки сил.



Безоговорочным лидером нашего тестирования стал кулер Noctua NH-U12P с результатом в 72,25°C, выиграв два градуса у флагмана корейской компании, - Zalman CNPS 9700 NT. На удивление Thermaltake Sonic Tower Rev.2 с вентилятором от BT оказался весьма эффективным, расположившись между Zalman CNPS 9700 NT и Zalman CNPS 9500 AT, что ставит под сомнение целесообразность покупки последнего. Кстати, стоимость Sonic Tower Rev.2 и отдельного вентилятора в сумме будет куда меньше, чем стоимость Zalman CNPS 9500 AT, а об уровне шума вообще можно промолчать. Вот только габариты Sonic Tower с вентилятором могут стать помехой в выборе этой системы охлаждения.

Снижение частоты вращения вентилятора CNPS 9700 NT до 1550 об/мин сказалось на его производительности – потеря чуть больше 5°C. Примерно такую же эффективность (79,5°C) показал кулер Thermaltake Big Typhoon, вентилятор которого не в состоянии создать необходимое давление для прокачки воздуха через плотно расположенные пластины радиатора. Noctua NH-U9F явно создан для низкочастотных процессоров, работающих в номинальном режиме или же для небольшого разгона. И замыкает круг Zalman CNPS 9500 AT с пониженными оборотами вентилятора – самый худший результат. При тестировании в таком режиме процессор иногда уходил в троттлинг, так что, получить тихую и эффективную систему охлаждения на базе этого кулера не выйдет.

В заключение хотелось бы сказать пару слов об применяемом термоинтерфейсе. Как обычно, для различного рода тестирований или даже при сборке тестового стенда, мы всегда использовали термопсту КПТ-8, которая верой и правдой служила уже не первый год. В виду своей широкой распространенности и низкой цены, данная паста отлично подходила в качестве "дежурного" термоинтерфейса. Но при тестировании новой порции кулеров, нам пришлось сменить КПТ-8 на термопасту Noctua NT-H1, иначе даже Thermaltake Big Typhoon переводил процессор в режим троттлинга. Так что, отныне использование отечественной пасты будет редким явлением на нашем сайте.


Выводы

Сотрудничество обычной компании и технологического института действительно приносит свои плоды, которые выражаются в разработке высокоэффективных и тихих систем охлаждения для процессоров. Очередная модель кулера компании Noctua, NH-U12P, тому подтверждение. Тихое и производительное решение – не это ли мечта оверклокера? Добавим надежное и качественное крепление, производительный вентилятор (как для своих параметров), превосходную термопасту в комплекте – все это позволяет склонить свой выбор в сторону Noctua NH-U12P. Может, высокая стоимость станет помехой? Но времена, когда цена в 25 долларов за Thermaltake Volcano 7+ была пределом всех мечтаний, уже прошли. Сейчас же реалии таковы, что за high-end системы охлаждения производители просят в среднем $75, за менее эффективные - $40-50. Так что, если планируется максимально разогнать свой процессор, Noctua NH-U12P будет одним из лучших помощников в этом деле.

Старая модель Noctua NH-U9F подойдет ценителям тишины и желающим немного подразогнать свой процессор. Комплект поставки аналогичен старшей модели, даже больше. В итоге, пользователям, стесненным в средствах, но ищущим компромисс между тишиной, производительностью и размерами, можно смело рекомендовать данную модель, особенно обладателям небольших корпусов или HTPC.

По соотношению "цена/производительность" кулеру Thermaltake Sonic Tower Rev.2 нет равных, при условии установки опционального вентилятора с частотой вращения крыльчатки как минимум 1300 об/мин. Качественное крепление, но менее удобное в сборке, и продуманная конструкция позволяют данной модели показать неплохую эффективность. Разве что с размерами немного перестарались, да и после установки вентилятора возможен ограниченный доступ к модулям памяти.

Место Thermaltake Big Typhoon в закоулках истории. Обладателям платформы AMD особо переживать не стоит – с охлаждением кулер справляется достойно. Но вот для максимального разгона Core 2 модель явно не подходит.

Zalman. Увы, но кулеры этой компании на данный момент являются дорогими и шумными, не смотря на их эффективность. При наличии таких решений как Thermalright Ultra-120 eXtreme и Noctua NH-U12P модели CNPS 9700 NT и CNPS 9500 AT теряют свою актуальность. Единственное, почему можно отдать предпочтение кулерам корейской компании, так это либо приверженность к данному брэнду, либо какие-нибудь проблемы с установкой конкурирующих продуктов.
