Обзор и тестирование процессорных систем охлаждения Noctua NH-L9i и Noctua NH-L9a

Следуя закону Мура, производители с каждым годом все больше наращивают количество транзисторов и уменьшают площадь кристаллов современных процессоров. Тепловыделение настольных систем становится меньше и спрос на огромные системы охлаждения потихоньку спадает. Похоже, что австрийская компания Noctua ощутила эту тенденцию на объемах продаж своей продукции и обратила внимание на более компактные процессорные радиаторы, сродни недавно рассмотренному нами Noctua NH-L12. И поэтому сегодня мы тестируем самые маленькие кулера-двойняшки от Noctua — NH-L9i и NH-L9a. Версия с литерой «i» предназначена для процессоров Intel, а с буквой «a» — для AMD. Поскольку оба радиатора схожи, но отнюдь не идентичны, рассмотрим их по порядку.


Noctua NH-L9i

Noctua NH-L9i

Кулер действительно очень маленький. С первого взгляда радиатор за вентилятором можно и не заметить. Учитывая размеры, возникает закономерный вопрос — есть ли ограничения по поддерживаемым моделям процессоров или хотя бы по термопакету? Да, на официальном сайте указан оптимальный пакет в 65 Вт или меньше. Установка данного радиатора на процессоры с тепловыделением 77 и 95 ватт возможна, но лишь в корпусах с хорошей вентиляцией и отключенным режимом Intel Turbo Mode. Заботливо указаны и ограничения на использование понижающего переходника и требования к комнатной температуре.

Охладитель поставляется на рынок в красивой небольшой коробке размером 213x150x53 мм. Круглая серебристая наклейка на фронтальной части сообщает о том, что высота системы охлаждения не превышает 37 мм.

Noctua NH-L9i

Упаковка содержит исчерпывающую информацию о кулере, продублированную с нескольких сторон в текстовом и графическом вариантах. Текст на обратной стороне коробки, несомненно, порадует филологов разнообразием вариантов перевода на восьми языках.

Noctua NH-L9i

Раскрыв премиум-упаковку, мы обнаруживаем весь основной комплект поставки — сам кулер с предустановленным вентилятором, инструкцию (поздравляющую нас с приобретением), четыре крепежных болта, понижающий обороты переходник L.N.A., клейкий шильдик Noctua и тюбик с термоинтерфейсом NT-H1. Все это размещено в приятном твердом поролоне черного цвета.

Noctua NH-L9i

Разобрав коробку полностью и удовлетворив чувство эстетического наслаждения, обнаруживаем еще четыре дополнительных длинных винта, предназначенных для установки стандартного вентилятора типоразмера 92х92х25 мм. Приятно, что Noctua предусмотрела такую возможность.

Noctua NH-L9i

Комплектный вентилятор имеет размеры 92х92х14 мм, девять плавно загнутых лопастей, новейший гидродинамический подшипник с магнитным центрированием разработки Noctua под названием SSO2. Разъем питания четырехконтактный, длина шнура 20 см. Скорость вращения крыльчатки регулируется методом ШИМ-модуляции в диапазоне от 300 до 2500 об/мин. В случае установки L.N.A. адаптера, верхний предел скорости снижается до 1800 об/мин. Более детальные электромеханические характеристики можно рассмотреть на фотографии, в нашей спецификации или на официальном сайте Noctua.

Noctua NH-L9i

Фронтальная и тыльная сторона рамки пропеллера оснащены мягкими антивибрационными прокладками, расположенными рядом с крепежными отверстиями.

Noctua NH-L9i

Высота радиатора составляет всего 23 мм. Поэтому тепловые трубки находятся лишь немногим выше плоскости процессора. Радиаторные пластины сцеплены по бокам, что прибавляет им жесткости и препятствует изгибу.

Noctua NH-L9i

С двух боков, перпендикулярных тепловым трубкам, установлены декоративные с виду панели с надписью и логотипом Noctua. Удерживаются они винтом, расположенным по центру. На самом деле они имеют функциональное назначение. Эти пластины являются креплениями вентилятора к радиатору.

Noctua NH-L9i

А еще — они маскируют нижний изгиб тепловых трубок.

Noctua NH-L9i

А так выглядят верхние концы тепловых трубок без декоративной пластины.

Noctua NH-L9i

К подошве тела радиатора припаяны две U-образные тепловые трубки диаметром 6 мм. На них надеты 55 узких пластин толщиной 0,5 мм, расположенных с зазором 1 мм. По углам видны посадочные отверстия под винты для 92-мм вентилятора, держащиеся на боковых панелях. Несколько смущает малая площадь контакта тепловых трубок с основанием.

Noctua NH-L9i

Несмотря на то, что радиатор фактически поддерживает установку лишь на один тип процессорного разъема, лапы крепления сделаны съемными. Это оставляет некоторый задел для установки на будущие варианты сокетов, учитывая особенности технической поддержки Noctua своих изделий.

Noctua NH-L9i

Никелированное основание не зеркальное, но достаточно ровное. При прикосновении ощущаются следы от мелкой фрезы, практически не заметные визуально.

Noctua NH-L9i

Noctua NH-L9a

Как мы уже упоминали ранее, версии NH-L9 для Intel и AMD в целом схожи, но не идентичны. Поэтому, чтобы не повторяться, рассматривая Noctua NH-L9a, мы акцентируем свое внимание именно на различиях.

Noctua NH-L9a

Радиатор в AMD версии стал заметно больше и теперь выступает за габариты вентилятора. То, что он немного прибавил в весе, видно из технических характеристик. На официальном сайте указана поддержка процессоров с термопакетом всего лишь до 65 Вт. CPU на 100 и 125 ватт не поддерживаются.

Визуально упаковки Noctua NH-L9a и Noctua NH-L9i очень похожи между собой. Поэтому, совершая покупку, внимательно читайте маркировку на коробке.

Noctua NH-L9a

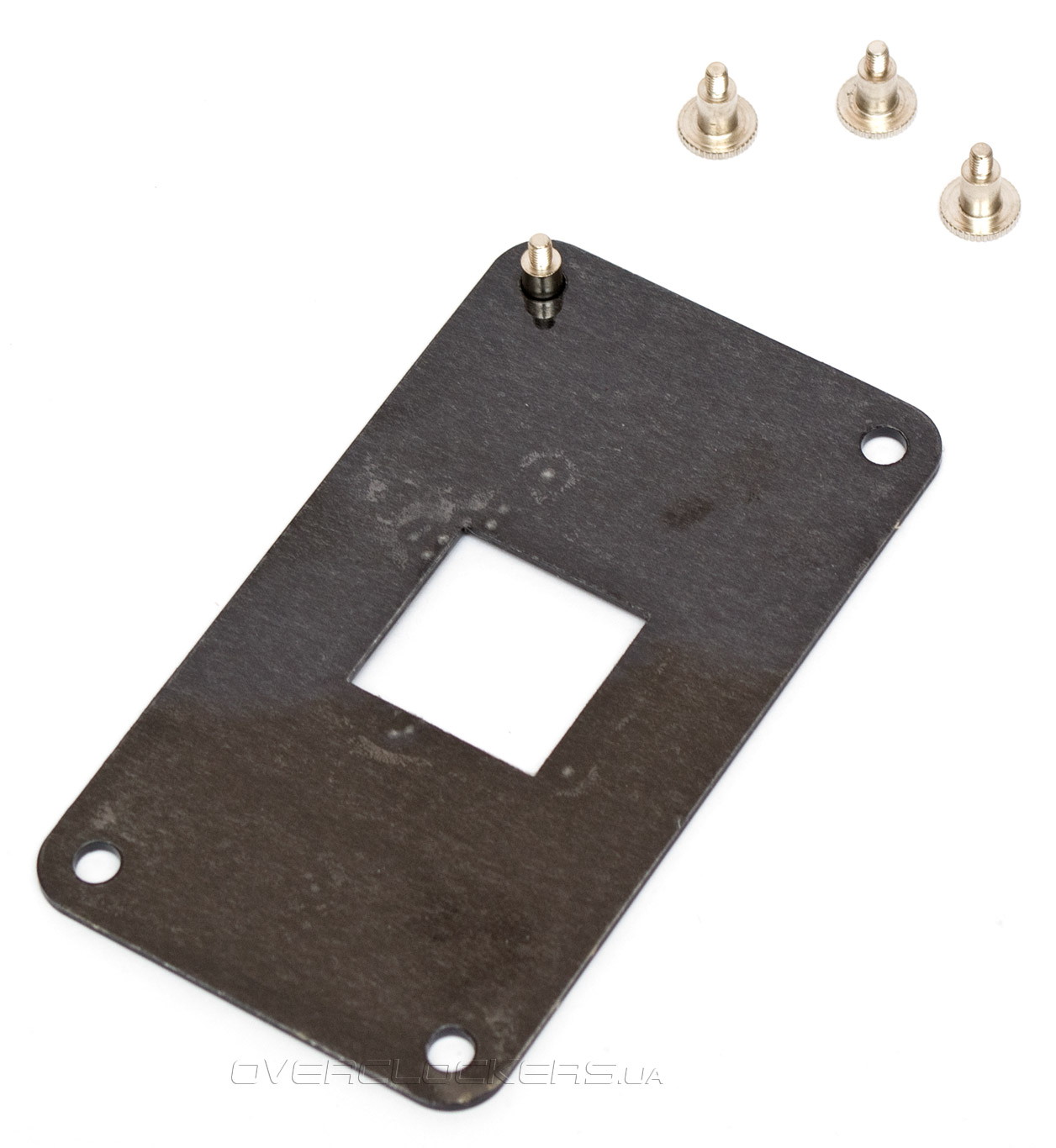

Внутри упаковки все схоже, но в комплекте появилась мощная усилительная пластина NM-ABP2 из анодированной стали, которая намекает на необходимость демонтажа родной системы крепления кулеров AMD.

Noctua NH-L9a

В обеих версиях кулера используется идентичный вентилятор Noctua NF-A9x14 PWM, поэтому детально останавливаться на нем мы не будем.

Noctua NH-L9a

Высота Noctua NH-L9a по прежнему составляет 37 мм с вентилятором, но по ширине он стал несколько меньше — 92 мм вместо 95 мм у Noctua NH-L9i.

Noctua NH-L9a

А вот в профиль кулер вытянулся до 114 мм за счет увеличения количества пластин. Теперь их 67 вместо 55.

Noctua NH-L9a

Радиатор видом сверху. Тепловые трубки теперь еще больше разведены в стороны, что, вероятно, не очень позитивно сказывается на скорости теплообмена с пластинами.

Noctua NH-L9a

Основание осталось столь же ровным и не зеркальным. Лапки съемные, но все, же надеемся, что причина этому кроется не в планах AMD касательно смены конфигурации крепежных отверстий, которая заставила бы отдел технической поддержки Noctua рассылать новые крепления к данному кулеру.

Noctua NH-L9a

Установка

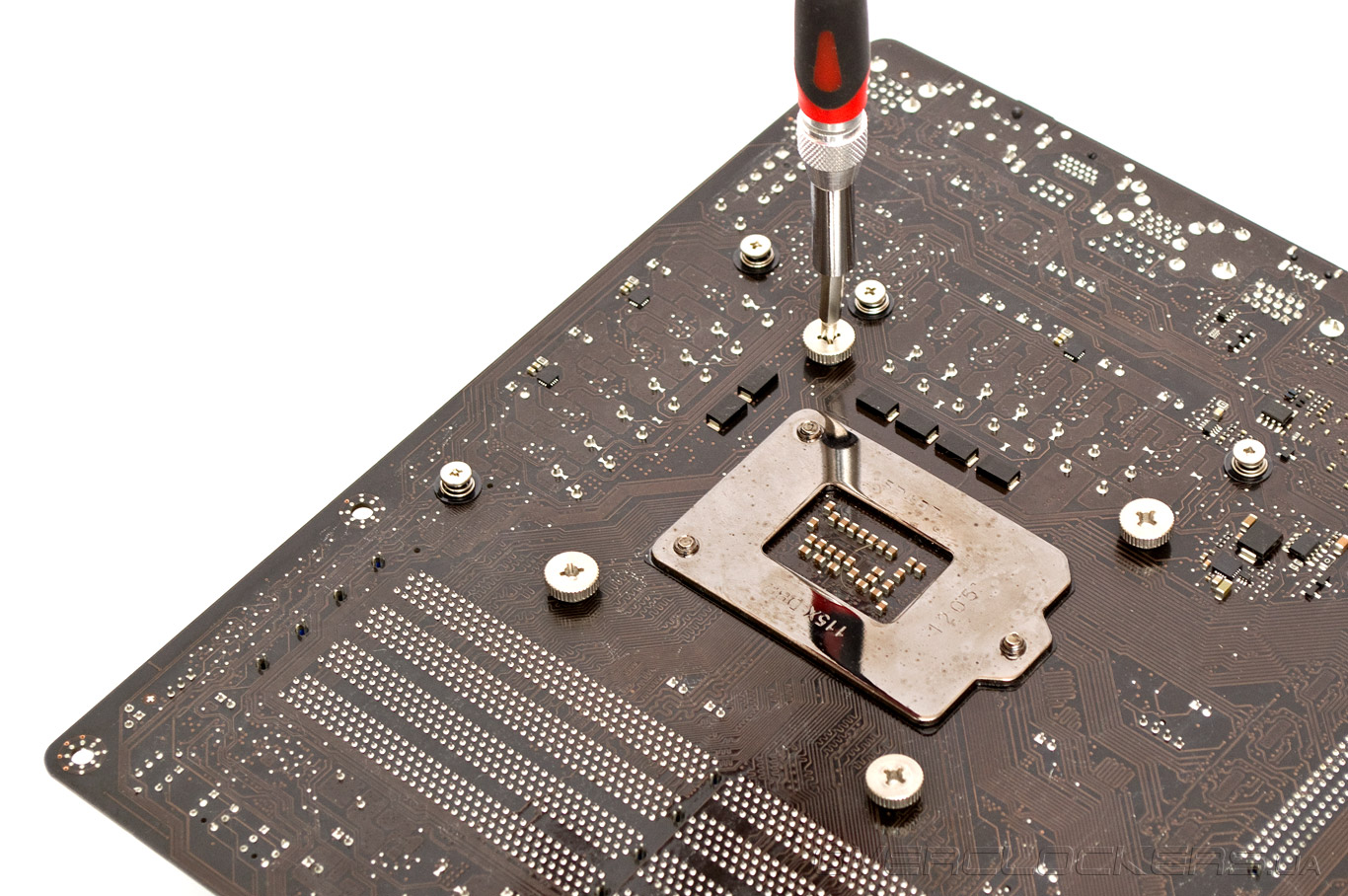

Noctua NH-L9i подходит для установки на процессорные разъемы LGA 1150, 1155 и 1156. Сам процесс монтажа исключительно прост. Наносим термоинтерфейс на крышку процессора и прикладываем к ней кулер. Поскольку крепежные винты завинчиваются с обратной стороны материнской платы, установку выполнять проще в корпусе, где есть вырез в поддоне напротив сокета.

Noctua NH-L9i

Затем используем четыре винта с накатанной головкой (они имеют кодовое название NM-IBT4), чтобы надежно зафиксировать кулер. Затягивать их проще отверткой, которую Noctua, к сожалению, не включила на этот раз в комплект поставки. Пластиковые изоляторы на винтах предотвращают их от контакта с материнской платой.

Noctua NH-L9i

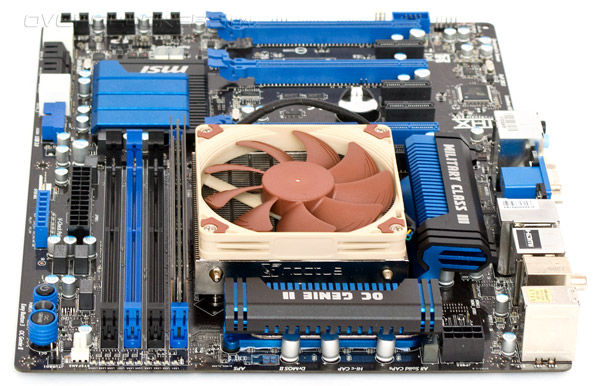

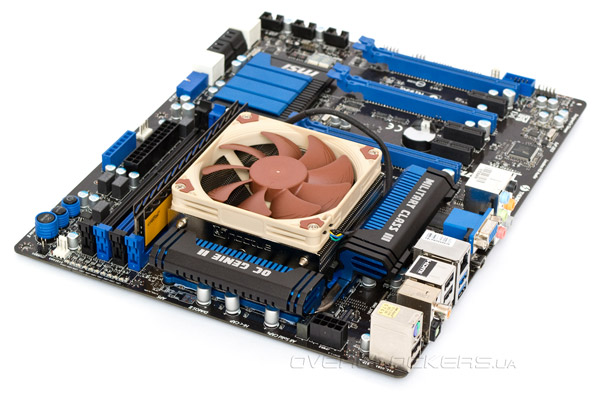

Установленный кулер не конфликтует ни с какими элементами на плате. Имея в высоту всего 37 мм, он не превышает размер задней заглушки платы, а значит — пригоден для установки практически в любом корпусе. Тем не менее, есть несколько плат, к которым он не подойдет, поэтому перед покупкой ознакомьтесь с официальным списком совместимости на сайте Noctua.

Noctua NH-L9i

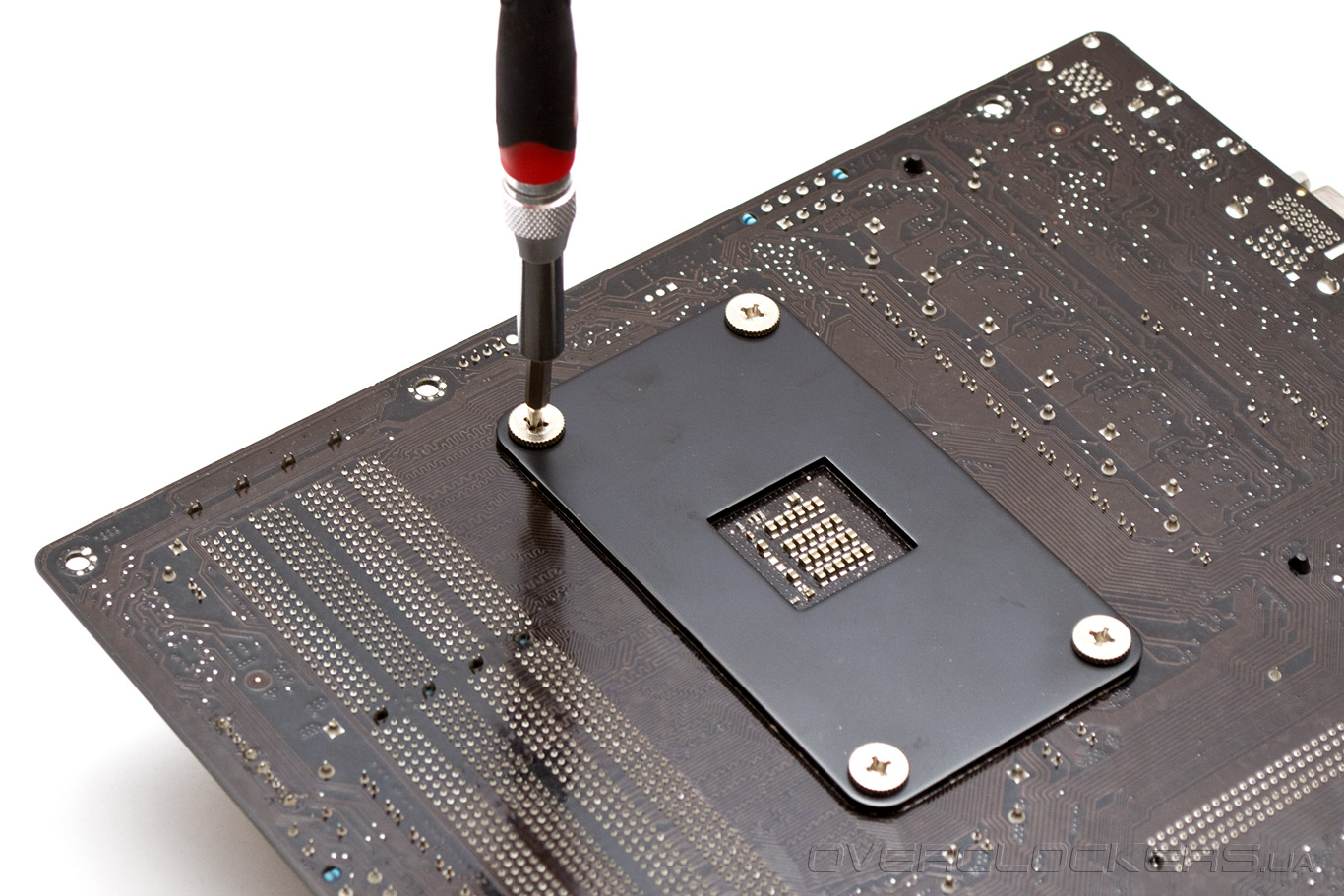

Процесс монтажа Noctua NH-L9a проходит несколько сложнее, чем у его собрата, предназначенного для платформы Intel. Кулер поддерживает установку на все современные сокеты AMD, начиная с АМ2. Для начала требуется демонтировать родные крепления с материнской платы. Потом наносим термоинтерфейс на теплораспределительную крышку процессора. Прикладываем усилительную пластину к обратной стороне материнской платы и продеваем через нее четыре винта NM-ABT1. Обратите внимание, что пластина имеет электроизоляционный слой лишь с одной стороны, которой она собственно и должна соприкасаться с платой.

Noctua NH-L9a

Потом прикладываем кулер к процессору и, стараясь аккуратно попасть крепежными винтами в отверстия лапок, затягиваем их до упора.

Noctua NH-L9a

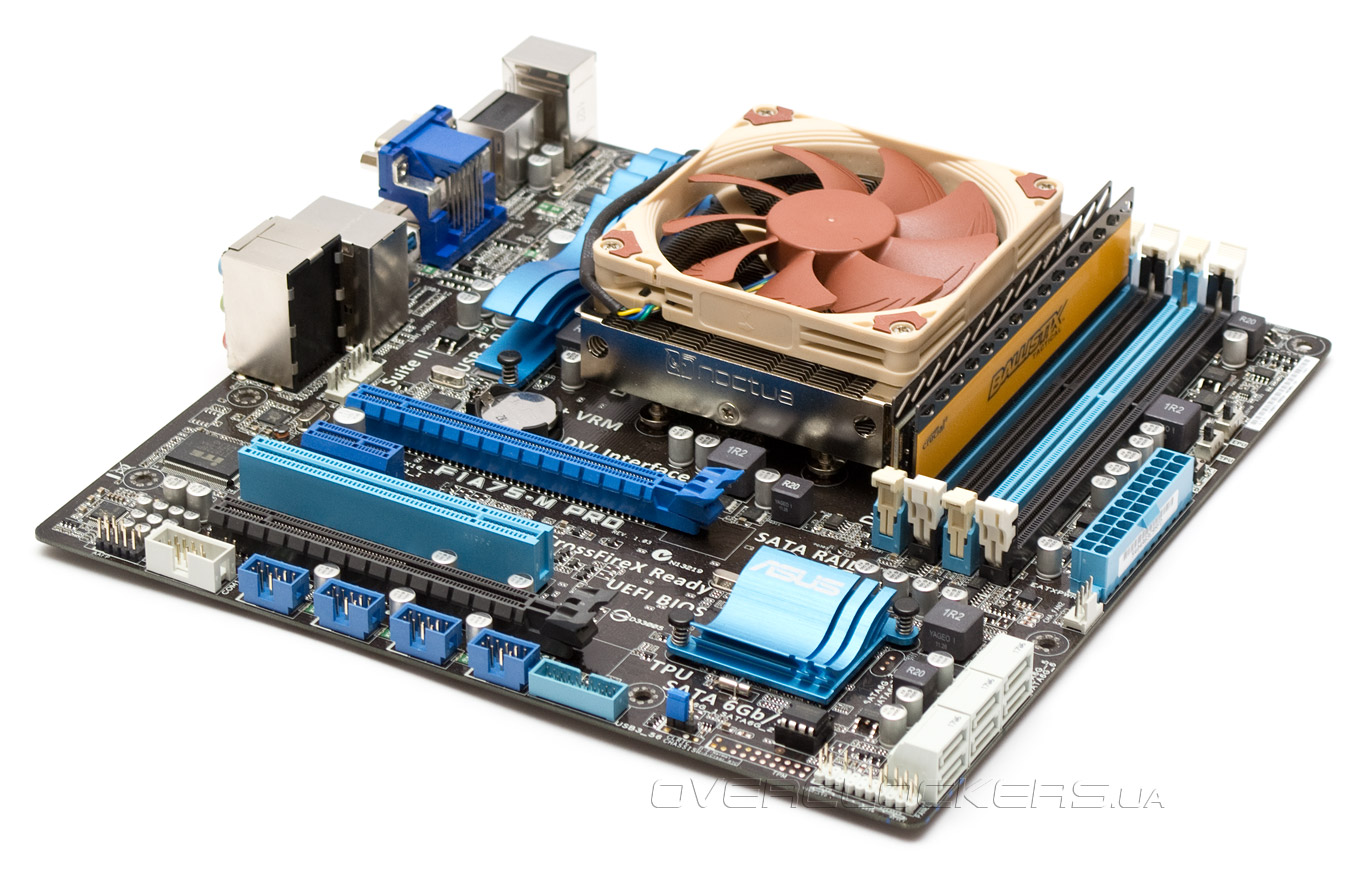

Как и модель для платформы Intel установленный кулер не конфликтует с каким-либо компонентом материнской платы, но свериться со списком совместимости на официальном сайте Noctua до покупки не помешает.

Noctua NH-L9a

Перейдем к проверке эффективности охлаждения наших подопечных.


Технические характеристики

Техническая характеристика Noctua NH-L9i Noctua NH-L9a
Совместимость с процессорными разъемами LGA 1150/1155/1156/ AM2(+), AM3(+), FM1, FM2
Размеры кулера(ДхШхВ), вентилятора, мм 95x95x37, 92x92x14 114x92x37, 92x92x14
Масса без упаковки, г 420 465
Материал радиатора и конструкция Горизонтальная конструкция из алюминиевых пластин, 2 медные теплотрубки диаметром 6мм. Тепловые трубки припаяны к медному основанию и в местах соединения с пластинами. Конструкция полностью никелирована. Горизонтальная конструкция из алюминиевых пластин, 2 медные теплотрубки диаметром 6мм. Тепловые трубки припаяны к медному основанию и в местах соединения с пластинами. Конструкция полностью никелирована.
Количество пластин радиатора, шт. 55 67
Толщина пластин, мм 0,5 0,5
Межреберное расстояние, мм 1,0 1,0
Расчетная площадь радиатора, см2 ~1500 ~1600
Модель вентилятора Noctua NF-A9x14 PWM Noctua NF-A9x14 PWM
Скорость вращения вентилятора, об/мин 300—2500 (300-1800 с L.N.A.) 300—2500 (300-1800 с L.N.A.)
Воздушный поток, м3 57,5 (40,8 с L.N.A.) 57,5 (40,8 с L.N.A.)
Уровень шума, дБА 23,6 (14,8 с L.N.A.) 23,6 (14,8 с L.N.A.)
Статическое давление, мм воды 2,11 (1,06 с L.N.A.) 2,11 (1,06 с L.N.A.)
Количество и тип подшипника вентилятора Гидродинамический подшипник SSO2 Гидродинамический подшипник SSO2
Время наработки на отказ вентилятора, час 150000 150000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора 0,21 0,21
Пиковое энергопотребление вентилятора, Вт 2,52 2,52
Дополнительные особенности Аэродинамические лопасти и антивибрационные прокладки вентилятора Аэродинамические лопасти и антивибрационные прокладки вентилятора
Средняя стоимость, $ ~50 ~50


Тестовый стенд

Тестирование систем охлаждения проводилось на следующей конфигурации:
  • процессор Intel: Core i5-2500K (3,3@4,0 ГГц, 1,192 В);
  • материнская плата Intel: MSI Z77A-GD80 (Intel Z77);
  • процессор AMD: A8-3870K (3,0@3,4 ГГц, 1,416 В);
  • материнская плата AMD: ASUS F1A75-M PRO (AMD A75 FCH);
  • память: Crucial Ballistix Tactical BLT2KIT4G3D1869DT1TX0 (1х4 ГБ, DDR3-1866 МГц, 9-9-9-27-1T);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин)
  • блок питания: SeaSonic M12II-620 Bronze (620 Вт);
  • термопаста: Noctua NT-H1.
Сравнительное тестирование систем охлаждения производилось на открытом стенде в вертикальном положении при постоянной температуре 22 (для AMD) — 24 (для Intel) градуса Цельсия. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.4 (с AVX для Intel), с 2048 Мб выделенной памяти в течение 20 минут. Тест проводился по три раза для каждого кулера в каждом режиме работы. Минимальная температура измерялась спустя 10 минут простоя системы без нагрузки. На графике отображены максимальные достигнутые температуры.


Методика тестирования

Большинство современных процессоров поставляются на рынок оснащенные собственной простой системой охлаждения. Как правило, это не самый мощный или тихий кулер, но его достаточно для повседневных задач, он небольшой и условно бесплатный. Поэтому в качестве основных конкурентов для Noctua NH-L9i и Noctua NH-L9a мы выбрали стоковые системы охлаждения.

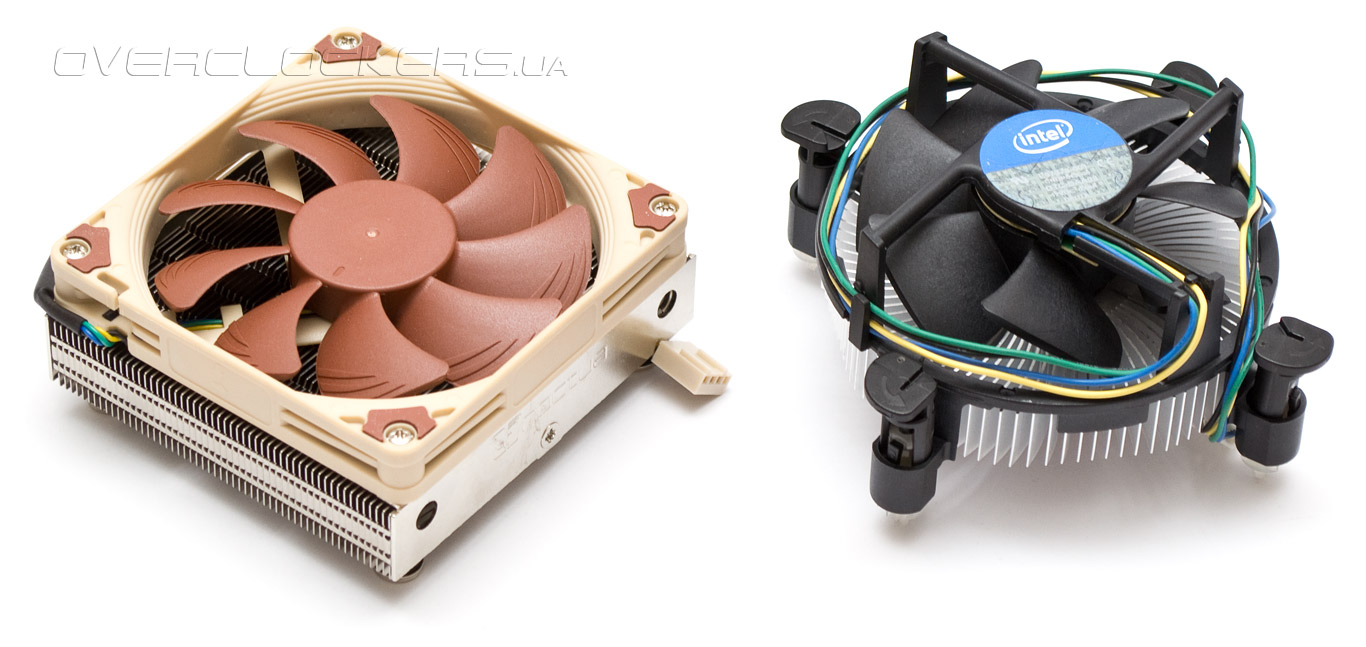

В соперники Noctua NH-L9i был назначен низкопрофильный кулер Intel высотой 45 мм с медным сердечником, имеющий 80-мм вентилятор с максимальной скоростью вращения 2000 об/мин и вес 256 гр.

Noctua NH-L9i

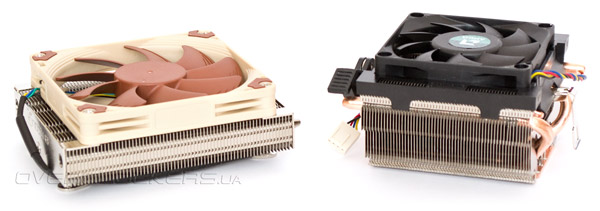

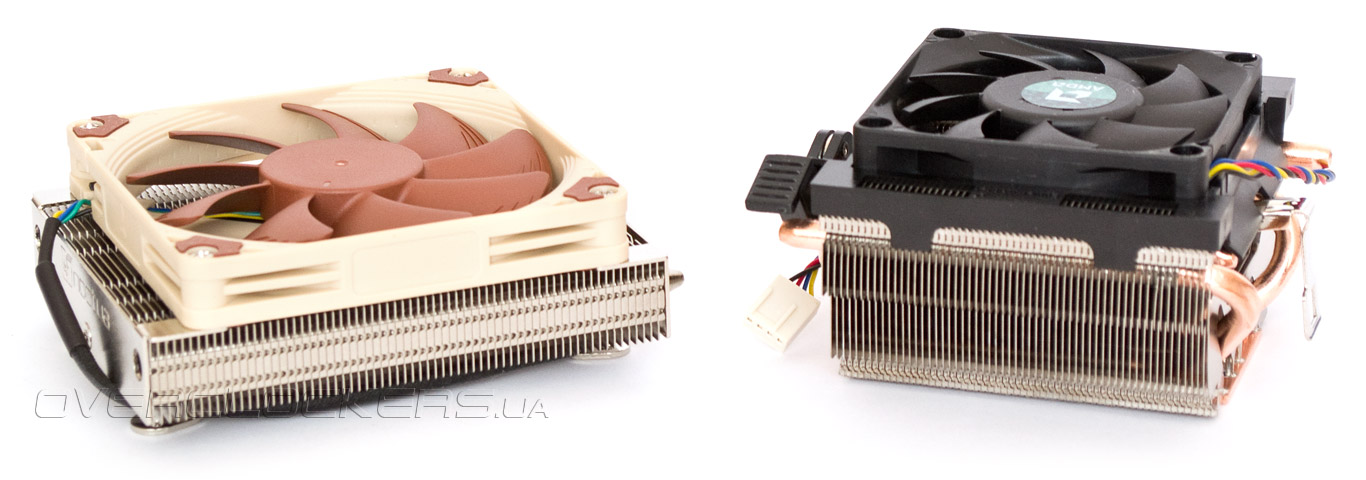

Соперник для Noctua NH-L9a был подобран более серьёзный. Им стал стоковый кулер от AMD FX-8320, произведенный компанией Cooler Master, 56-мм в высоту, оснащенный 70-мм вентилятором с максимальной скоростью вращения 3300 об/мин и четырьмя тепловыми трубками. Вес – 325 гр.

Noctua NH-L9a

Чтобы проверить сравнительную эффективность комплектного вентилятора Noctua NF-A9x14 PWM, дополнительно, вместо него, на радиаторах были использованы стандартные вентиляторы типоразмера 92х92х25 мм. Ими стали:
  • для Noctua NH-L9i — bequiet! SilentWings PWM 92 (максимальная скорость 1800 об/мин);
  • для Noctua NH-L9a — Chenbro DF129225SM-3 (максимальная скорость 2400 об/мин).

Результаты тестирования Noctua NH-L9i

Тестирование Noctua NH-L9i

По графику температур отчетливо видно, почему Noctua не рекомендует использовать NH-L9i для разогнанных процессоров. Кулер способен справится с тепловыделением около 100 ватт, но делает это ценой сильно завышенных оборотов. На условно-тихих 1500 об/мин наш процессор почти достиг точки «кипения». Тем не менее, можно утверждать, что Noctua NH-L9i подойдет для тихого охлаждения подавляющего большинства процессоров на платформе LGA1155, работающих на номинальных частотах. Как видно из результатов, замена вентилятора на более крупный не принесла пользы, поскольку его статического давления не хватило, чтобы продуть маленький радиатор. А это, в свою очередь, значит, что вентилятор Noctua NF-A9x14 PWM является весьма удачным продуктом. «Боксовый» кулер Intel с медным сердечником тоже показал себя весьма достойно, хотя и проиграл в среднем пять градусов Noctua NH-L9i.


Результаты тестирования Noctua NH-L9a

Тестирование Noctua NH-L9a

Результаты тестирования кулера на платформе AMD являются не особо впечатляющими. Noctua NH-L9a по прежнему справился с тепловыделением свыше 100 Вт, но следует учитывать, что температура отключения для А8-3870К составляет 70 градусов Цельсия. А значит о тихом охлаждении речь не идет. Смена вентилятора все так же не принесла значительного улучшения температур, что еще раз подтверждает способность маленького Noctua NF-A9x14 PWM создавать высокий уровень статического давления. Проверка стокового кулера показала, что он по-прежнему остается недорогим и эффективным решением для охлаждения большинства процессоров AMD пусть и с завышенным уровнем шума.


Выводы

Noctua NH-L9i и Noctua NH-L9a оставили после себя двоякое впечатление. С одной стороны это, как и прежде, продукты высокого качества и немалой цены. Они имеют приличный запас мощности охлаждения для своего крохотного размера. Комплектный вентилятор Noctua NF-A9x14 PWM произвел самое приятное впечатление уровнем производительности, и чуть менее приятное — уровнем шума, поскольку порог тишины для него находится в диапазоне 1500—1800 об/мин. Но есть и обратная сторона медали. Данные кулеры имеют чересчур узкую нишу применения. Им противопоказаны процессоры, способные к разгону. Это отсекает от покупки круг энтузиастов. Обычные пользователи предпочтут стоковые варианты охлаждения либо более производительные и дешевые модели. Остаются лишь желающие собрать HTPC систему высокой мощности и рекордно малых размеров. И если Noctua NH-L9i, несомненно, найдет в этом секторе своих покупателей, то для Noctua NH-L9a — все не так радужно, в связи с небольшим выбором процессоров с подходящим уровнем TDP и практически отсутствующим ассортиментом плат формата Mini-ITX.
