Обзор процессорного кулера Noctua NH-D15

Установка

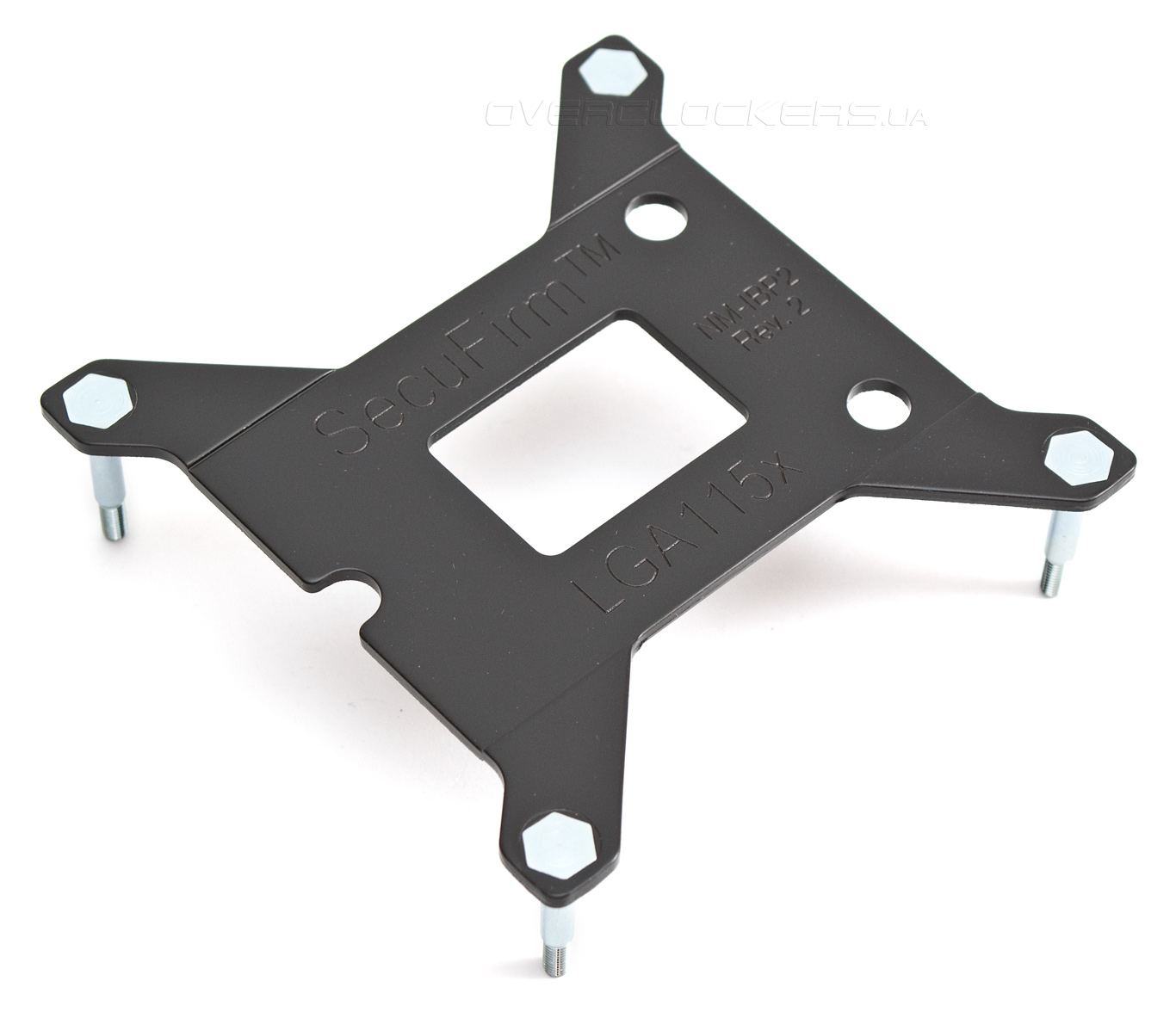

Noctua NH-D15 поддерживает установку на все сокеты AMD, Intel LGA115х и LGA2011. Для поддержки устаревших разъемов Intel LGA775 и LGA1366 компания обязуется предоставить бесплатно по запросу крепление NM-I3, в комплект оно не входит. Как обычно, я расскажу об особенностях монтажа кулера на примере разъема Intel LGA1155. Для начала нам понадобится усилительная пластина. Обратите внимание, что она претерпела изменения не только в сравнении с привычным «крестиком» SecuFirm, но и относительно подобного элемента, который встречался ранее мне у Noctua NH-U14S, о чем красноречиво говорит надпись Rev.2 на ней. Если раньше пластина была изогнута в центральной части, повторяя контуры крепежа сокета, то теперь она прямая. Наверное, это было сделано во избежание конфликта с элементами на обратной стороне материнской платы, находящимися слишком близко к процессорному разъему.

Noctua NH-D15

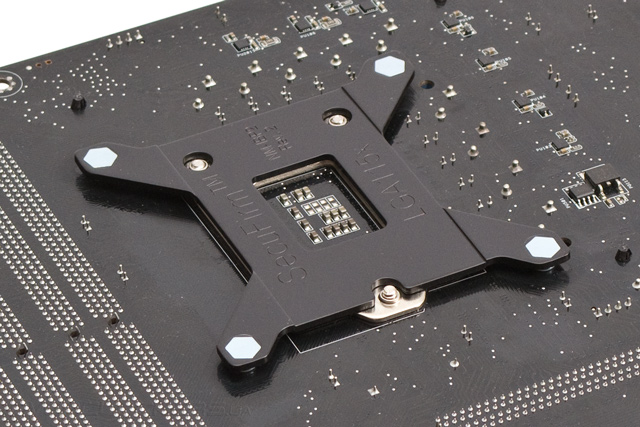

Итак, вставляем усилительную пластину, которая может иметь только один вариант ориентации, в нужные отверстия на обратной стороне материнской платы.

Noctua NH-D15

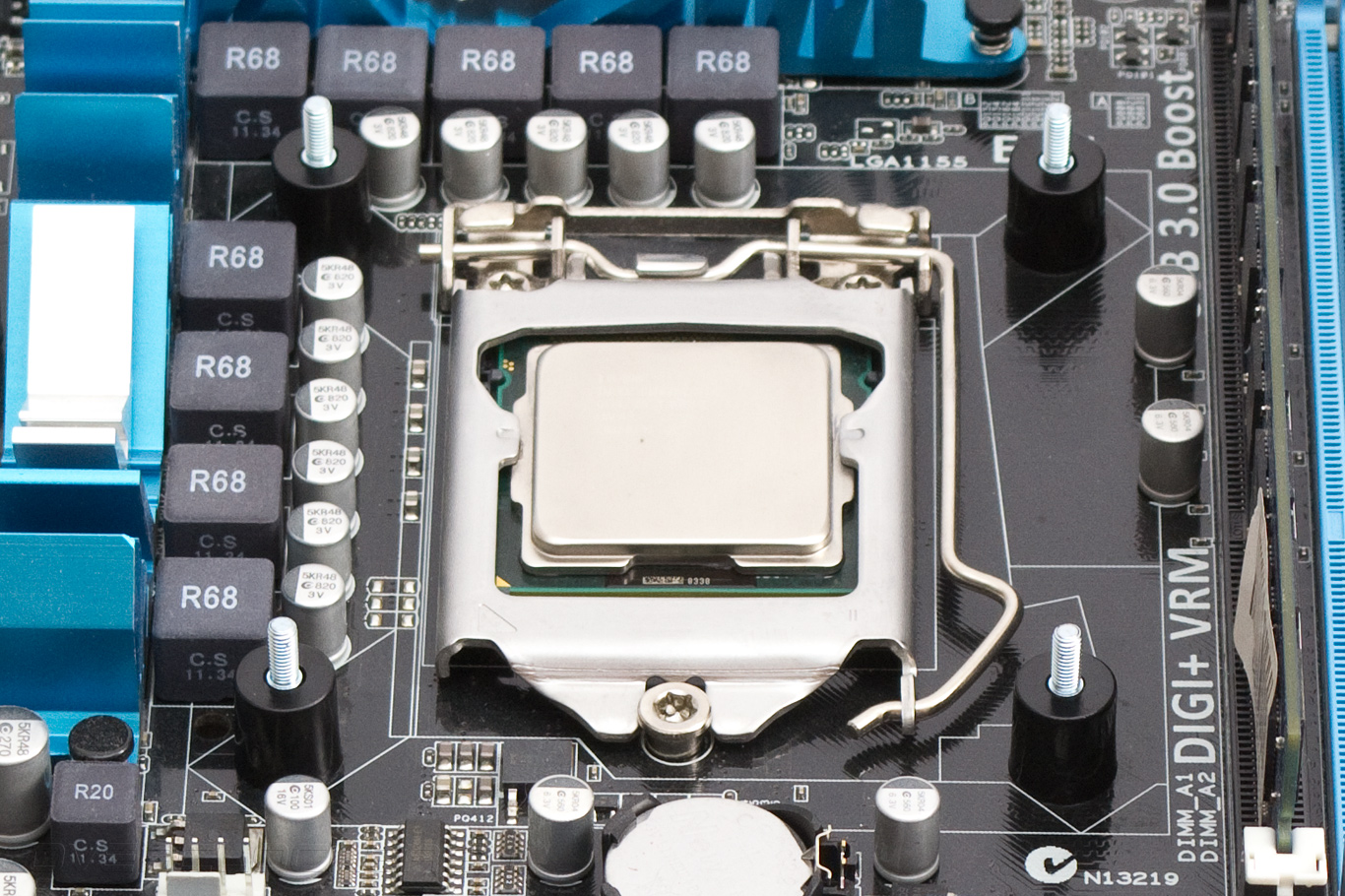

Надеваем на шпильки пластмассовые подставки.

Noctua NH-D15

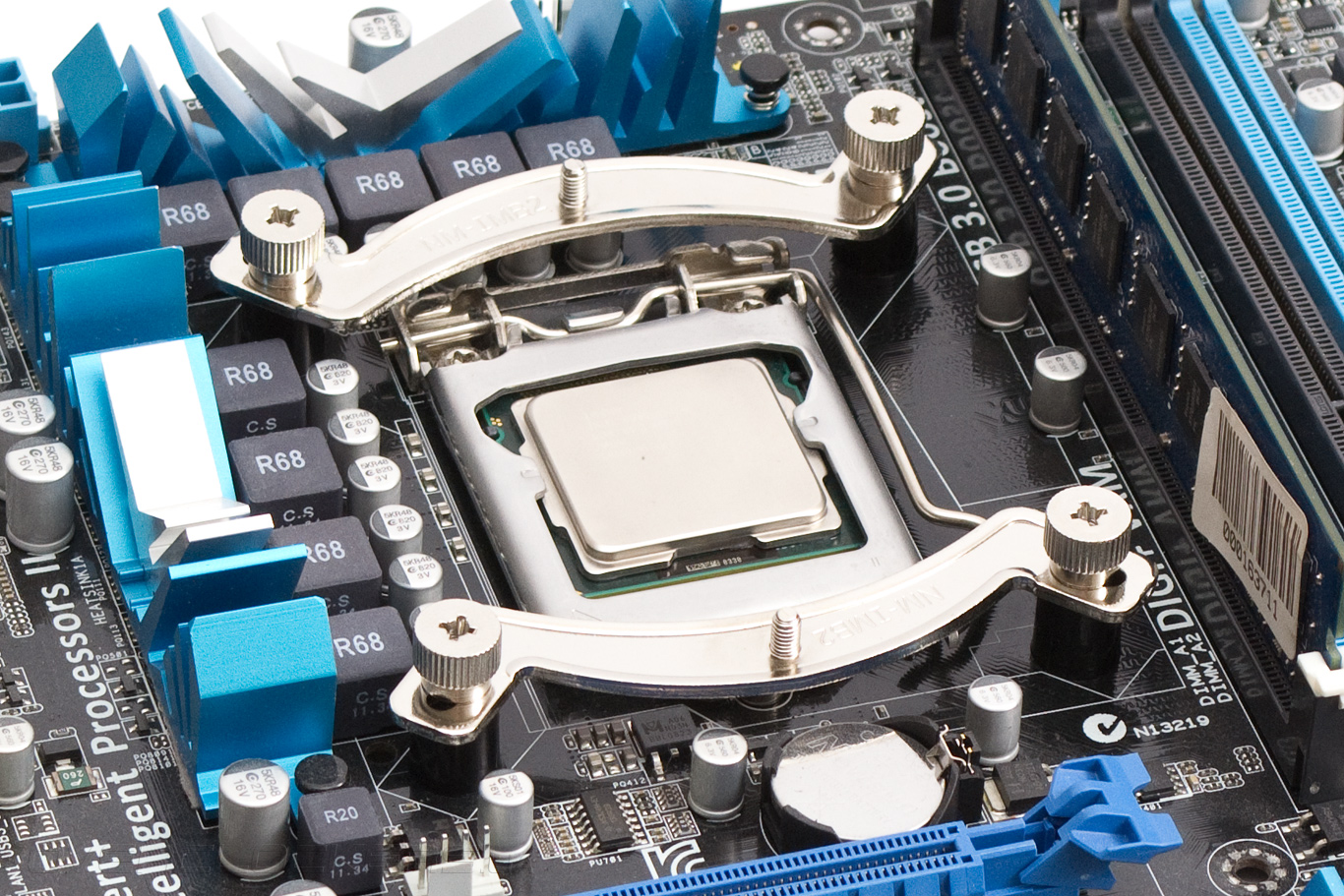

Укладываем и привинчиваем с помощью гаек крепежные пластины. Сами гайки удобно крутить вручную, но затягивать их лучше отверткой. Если потребуется изменить ориентацию кулера, пластины нужно будет переставить из перпендикулярного положения по отношению к слотам оперативной памяти в параллельное.

Noctua NH-D15

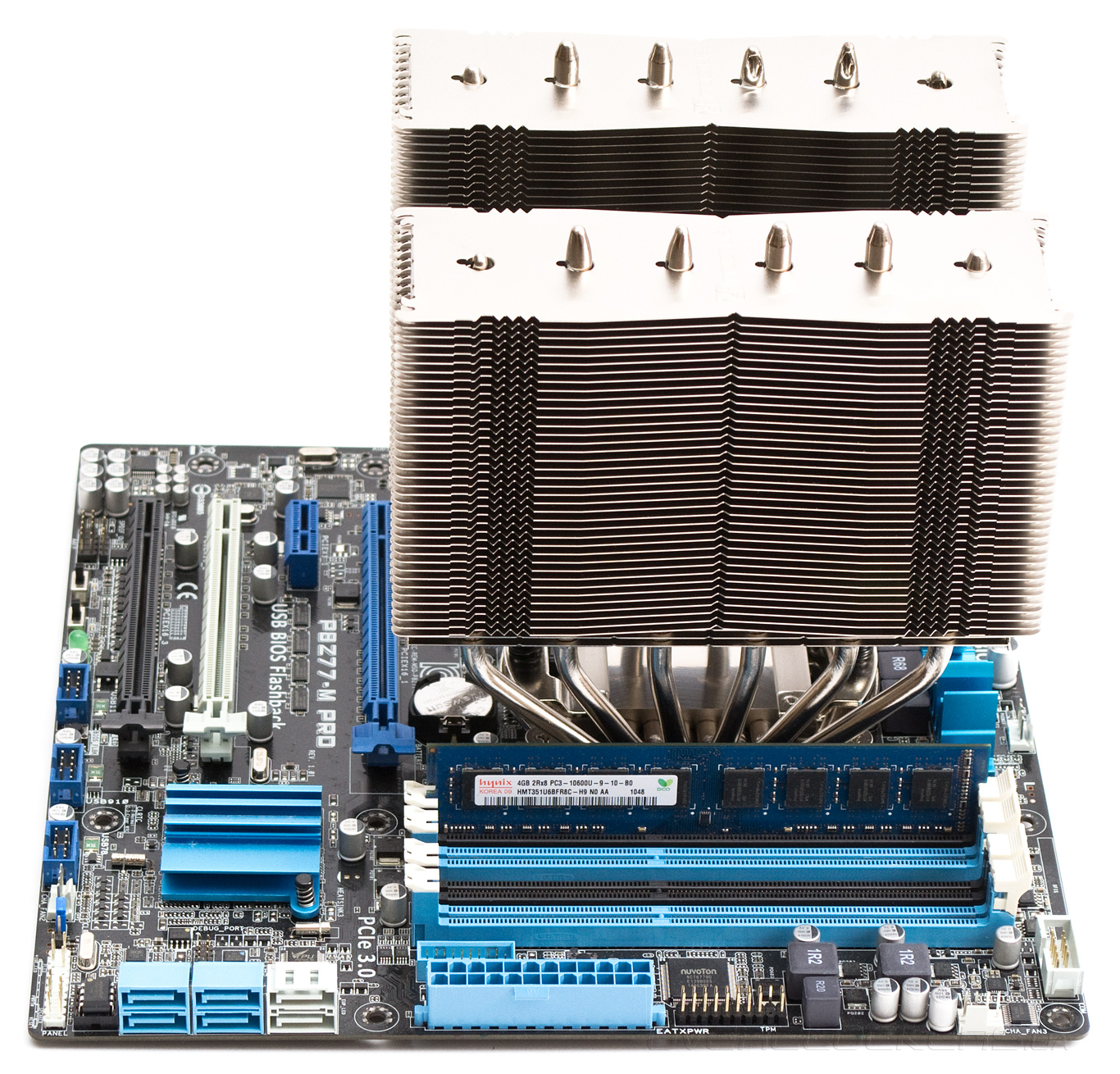

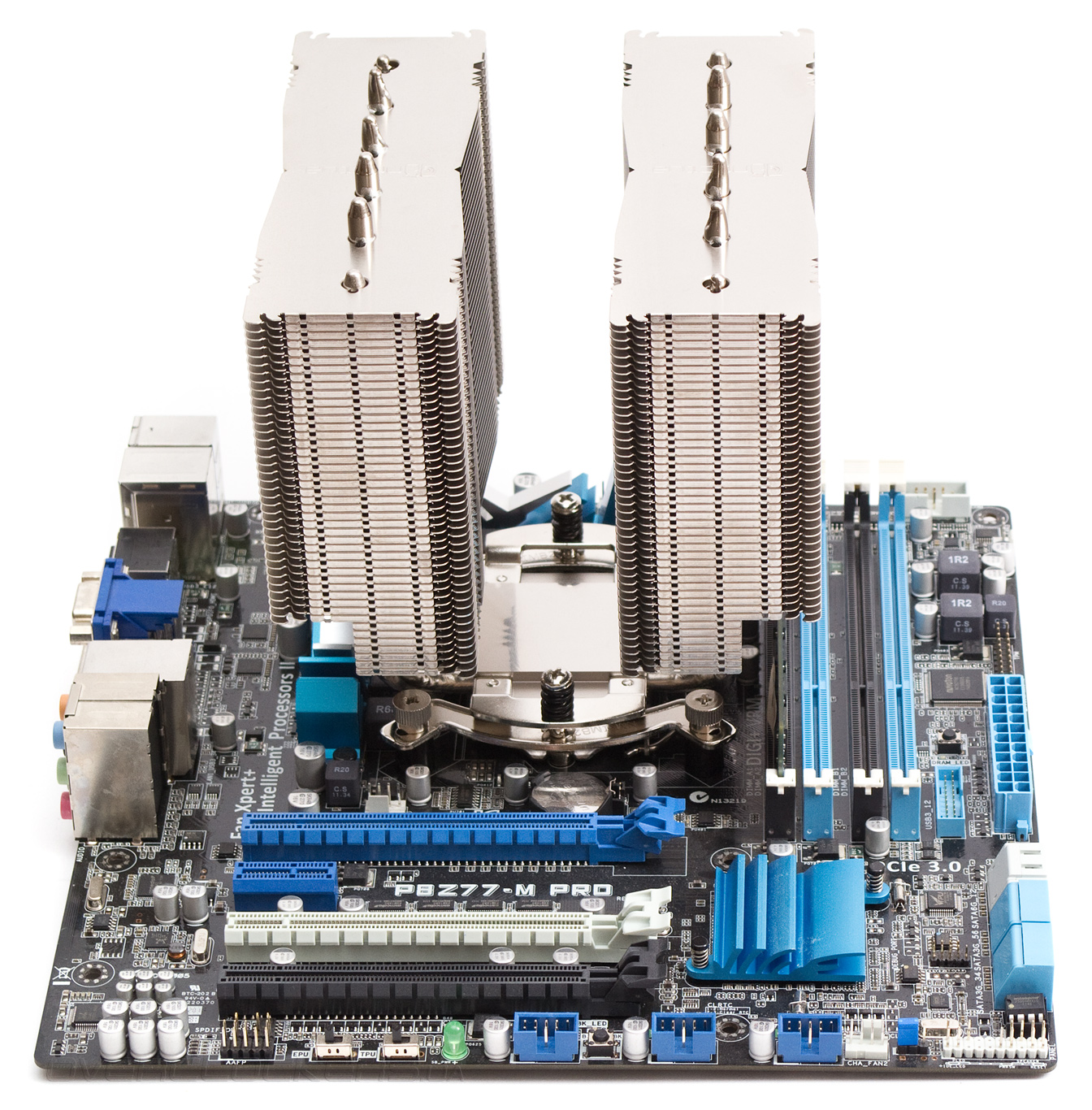

Наносим термоинтерфейс и привинчиваем кулер, равномерно поворачивая отверткой до упора два подпружиненных винта. Как видим, даже без вентилятора радиатор Noctua NH-D15 накрывает два первых слота оперативной памяти.

Noctua NH-D15

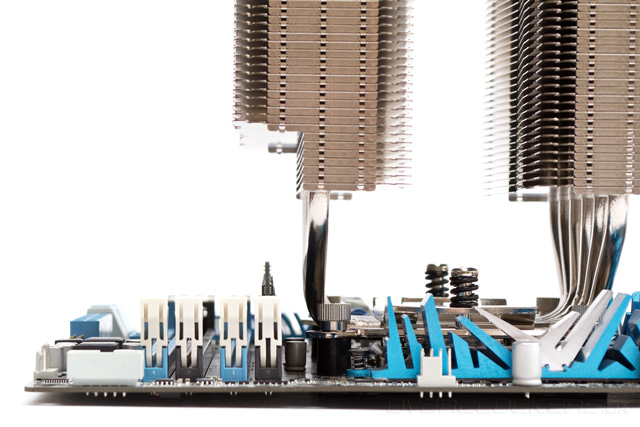

Но, благодаря отсутствию нижних семи пластин, сюда можно поставить память с высокими гребешками — до 64 мм включительно. Владельцы платформы Intel LGA2011 безусловно оценят данную возможность.

Noctua NH-D15

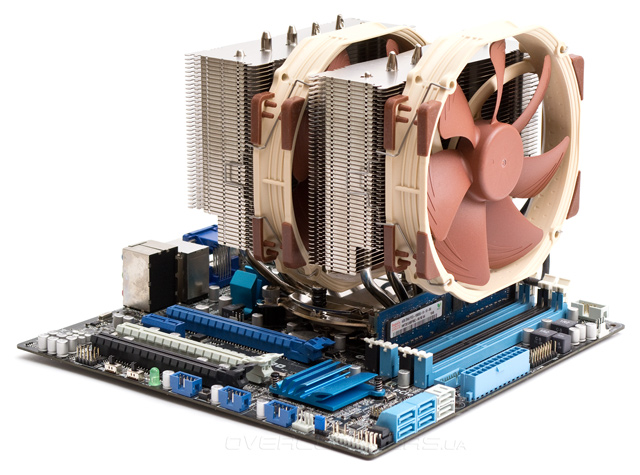

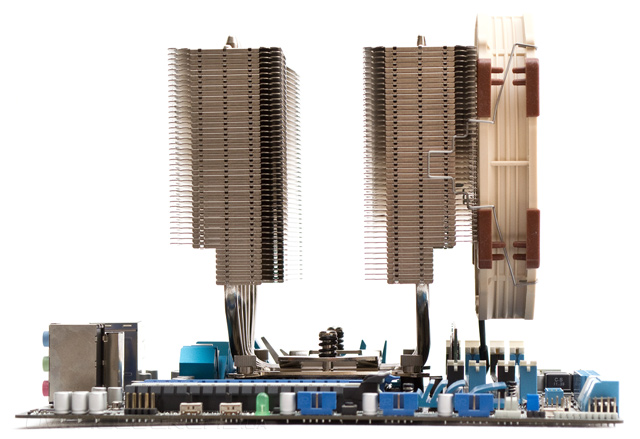

Установленный передний вентилятор накроет все оставшиеся слоты памяти. Для того чтобы его установить вместе с обычными 30-мм планками, рамку нужно будет поднять как минимум на 10 мм, относительно концов тепловых трубок. Высота кулера в таком случае станет 170 мм, откуда проистекает большая вероятность конфликта с корпусом. То есть, хотите использовать четыре планки и не превышать 160 мм — будьте добры покупать низкопрофильную оперативную память высотой 19 мм. А поскольку вентилятор нависает частично над вторым слотом памяти, то воспользоваться нишей и спрятать в нее две высокие планки в двухканальном режиме не выйдет, даже на платах, которые поддерживают такой вариант. Зато если у вас всего одна планка, в первом слоте — никаких проблем нет в принципе. Еще есть возможность отказаться от переднего пропеллера и обойтись только средним, но за это придется расплатится снижением эффективности охлаждения.

Noctua NH-D15

Как и ожидалось, первый слот PCI-E остается закрытым даже без установки вентилятора.

Noctua NH-D15

Кулер можно повернуть на сокете горизонтально, на 90 градусов, но я этого делать не стал, поскольку вся конструкция заточена под вертикальное использование.

Noctua NH-D15

Установка в целом происходит очень просто и занимает от силы пять минут. Еще пожалуй стоит обратить внимание, что понижающие переходники, при использовании двух вентиляторов, нужно ставить после разветвителя и перед вентилятором, по штуке на каждый. Использование одного резистора на два вентилятора одновременно, с установкой его перед разветвителем может вызвать проблемы.

Noctua NH-D15

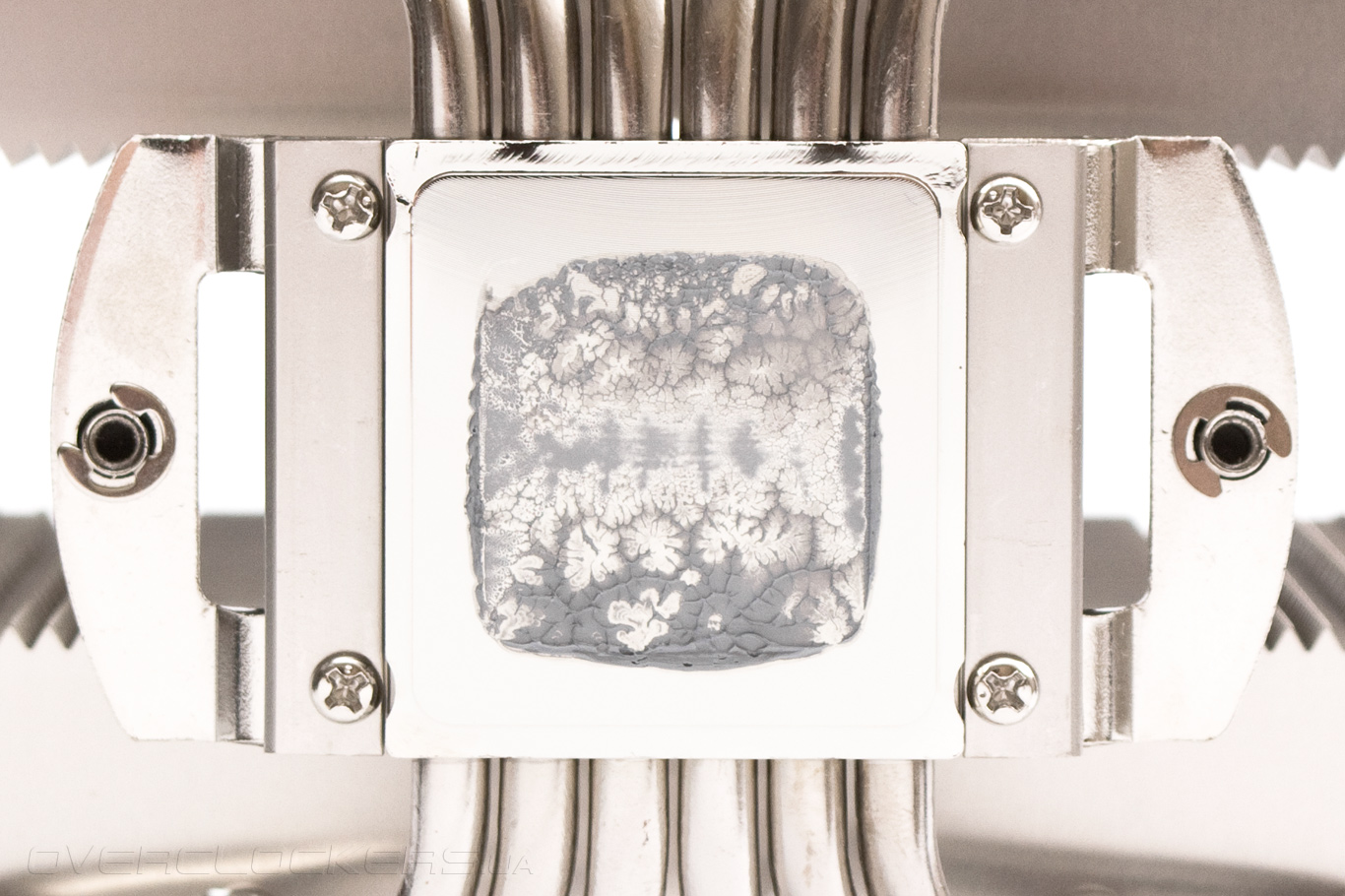

Кулер имеет очень высокую силу прижима по центре основания, что подтверждает близкий к идеальному отпечаток термопасты.

Noctua NH-D15


Технические характеристики

Эффективность отвода тепла кулером Noctua NH-D15 мы сравнили c его предшественником — тихим, мощным и во многом аналогичным по конструкции суперкулером Noctua NH-D14.

Техническая характеристика Noctua NH-D15 Noctua NH-D14
Совместимость с процессорными разъемами Intel LGA 1150/1155/1156/2011
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 775/1150/1155/1156/1366
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Размеры радиатора (ДхШхВ), мм 150х135х160 140x130x160
Размеры вентилятора (ДхШхВ), мм 150х140х25 / 150х140х25 120х120х25 / 140х140х25
Материал радиатора и конструкция Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны. Вертикальная двухсекционная конструкция из алюминиевых пластин, нанизанных на 6 медных теплотрубок диаметром 6 мм, расположенных U-образно. Тепловые трубки и основание никелированы, все соединения пропаяны.
Вес радиатора, г 986 900
Количество пластин радиатора, шт. 45 / 45 42 / 42
Толщина пластин, мм 0,5 0,5
Межреберное расстояние, мм 2 / 2 2 / 2
Расчетная площадь радиатора, см² ~12 660 ~11 760
Модель вентилятора Noctua NF-A15 PWM / Noctua NF-A15 PWM Noctua NF-P14 / Noctua NF-P12
Скорость вращения вентилятора, об/мин 1500 / 1500 с ШИМ 1200 / 1300
Воздушный поток, м3/ч 140,2 / 140,2 110,3 /92,3
Уровень шума вентилятора, дБ(А) 24,6 / 24,6 19,6 / 19,8
Статическое давление, мм воды н/д 1,29 / 1,68
Количество и тип подшипника вентилятора Гидродинамический подшипник с магнитной стабилизацией (SSO2) Гидродинамический подшипник с магнитной стабилизацией (SSO)
Время наработки на отказ вентилятора, час 150 000 150 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,13 / 0,13 0,10 / 0,09
Пиковое энергопотребление вентилятора, Вт 1,56 / 1,56 1,2 / 1,08
Дополнительные особенности Понижающие скорость переходники Понижающий обороты переходник
Средняя стоимость, $ ~100 ~80


Тестовый стенд

Для тестирования эффективности кулера Noctua NH-D15 использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
  • контроллер вентиляторов: Zalman PWM Mate;
  • термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в вертикальном положении материнской платы при постоянной температуре 25 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.4 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный для четырех ядер результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от верхнего торца системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 34 дБ (А).


Результаты тестирования

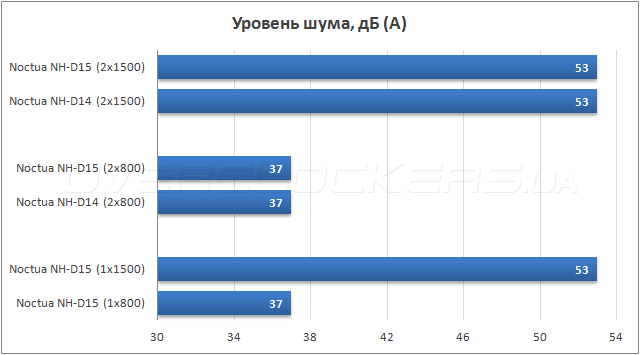

Поскольку Noctua NH-D15 является обновленной версией Noctua NH-D14, именно он был выбран в качестве соперника. Чтобы полностью уровнять шансы обеих моделей, использовались одинаковые вентиляторы, а именно — стоковые от NH-D15 под названием NF-A15 PWM с максимальной скоростью вращения крыльчатки в 1500 об/мин. То есть, по сути производилось сравнение эффективности радиаторов, при максимальной скорости вращения пропеллеров и в полностью бесшумном режиме при 800 об/мин и 37 дБ (А).

Тестирование Noctua NH-D15

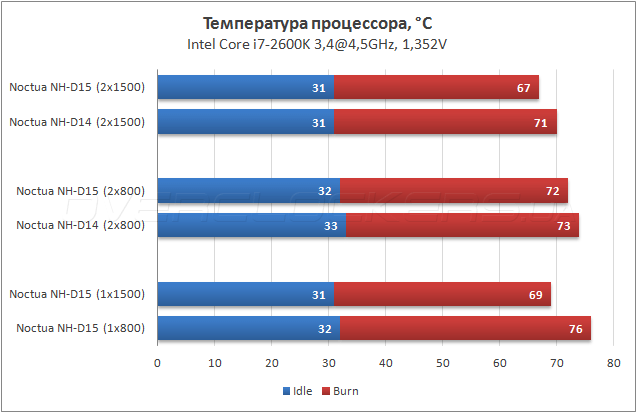

Затем был составлен график температур для каждого уровня шума.

Тестирование Noctua NH-D15

Noctua NH-D15 удалось продемонстрировать потрясающее качество охлаждения. Изменение схемы расстановки тепловых трубок позволило отыграть у «старичка» NH-D14 до четырех градусов на максимальных оборотах и один градус в гробовой тишине на минимальной скорости. Показательным в плане оптимизации радиатора является и то, что на высоких скоростях, NH-D15 даже с использованием одного 150-мм вентилятора на два градуса опережает NH-D14 с двумя аналогичными вертушками.


Выводы

Noctua NH-D15 легко завоевал место флагманского решения в модельном ряду австрийской компании, доказав, что способен справиться с охлаждением процессора эффективнее и тише, чем NH-D14. Кулер сохранил все лучшие черты предшественника — высочайшее качество изготовления, легкость установки, шестилетнюю гарантию и богатый комплект поставки. А новые вентиляторы и измененная конструкция позволили ему обеспечивать мощное охлаждение при низком уровне шума.

Не обошлось и без «ложки дегтя в бочке с медом». Возросла рекомендованная стоимость продукта. Проблемы совместимости с видеокартой, памятью и корпусом стали более явными из-за увеличения общих габаритов изделия. А обладателям устаревших процессорных разъемов Intel LGA775 и LGA1366 теперь придется подождать пару недель после покупки NH-D15, пока к ним приедут бесплатные крепления.

Идеальным вариантом использования NH-D15 можно считать его применение на разъемах Intel LGA2011 и платах с другими сокетами формата АТХ или более крупными. Обладателям MicroATX-решений кулер подходит в меньшей степени. Что же до нас, то уже очевидно, что Noctua NH-D15 плотно займет свое место в тестовом стенде лаборатории на ближайшие несколько лет.
