Noctua NA-FC1

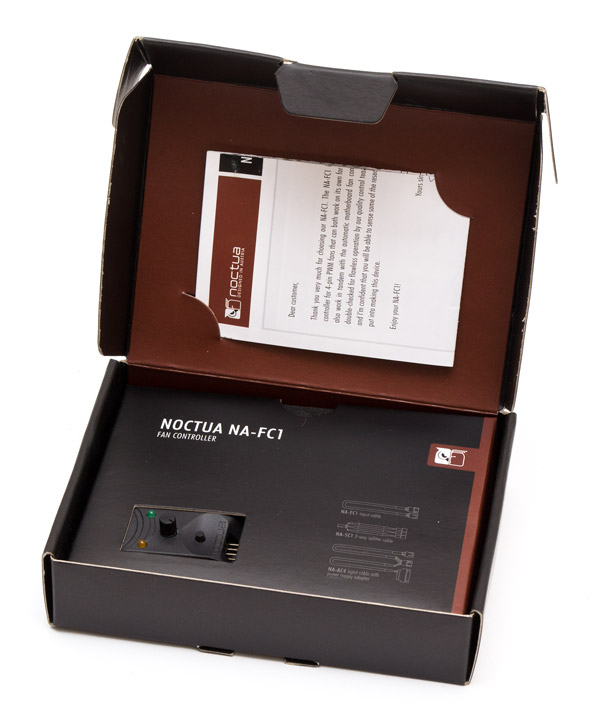

Самый приятный и неожиданный подарок, который достался нам на обзор от компании Noctua — это их первый фирменный ШИМ-контроллер NA-FC1. До этого похожие устройства попадались лишь в ассортименте Zalman. Поставляется контроллер в небольшой черной коробке, не отягощенной лишней полиграфией. Под крышкой прячется инструкция по использованию и небольшая картонная вкладка с перечнем аксессуаров.

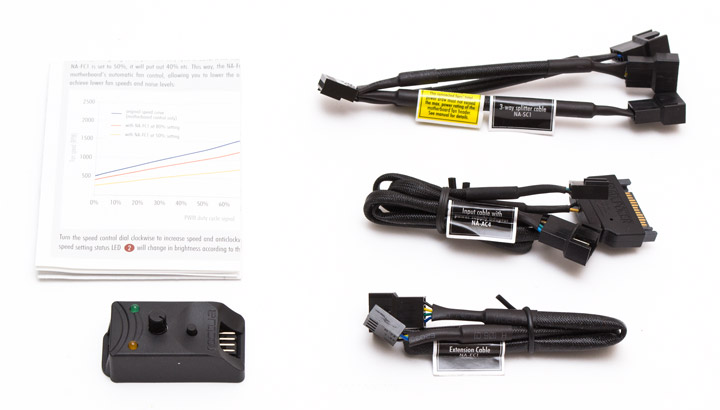

В комплекте кроме контроллера и инструкции есть 100-мм разветвитель NA-SC1 с одного на три четырехконтактных разъема (провод тахометра присутствует только на том, что имеет желтую наклейку), кабель для соединения материнской платы с контроллером и блоком питания NA-AC4 и 300-мм удлинитель NA-EC2.

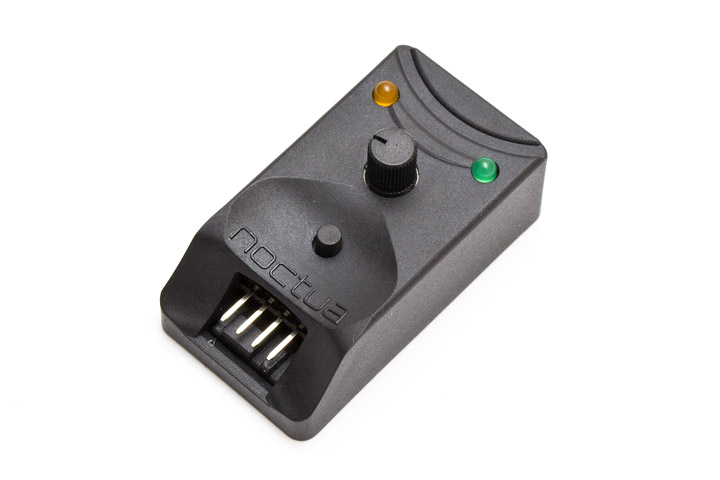

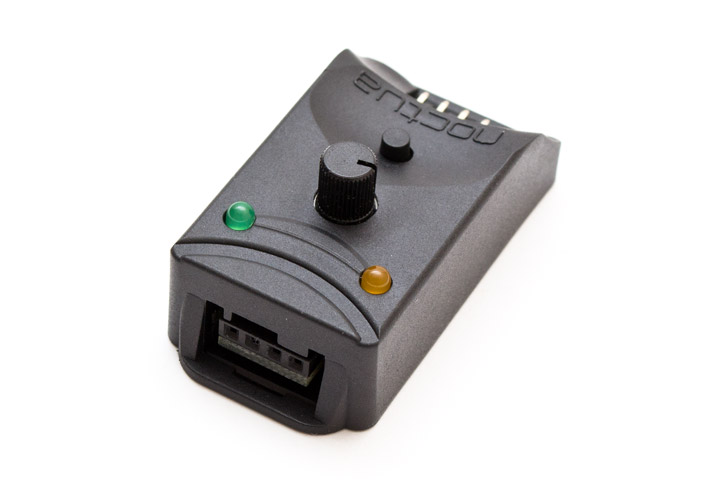

NA-FC1 представляет собой маленькую аккуратную пластиковую коробочку черного цвета. На его фронтальной части есть два индикатора, оранжевого и зеленого цвета, ручка регулятора и небольшая кнопка. Ручка регулирует интенсивность ШИМ-сигнала в пределах от 0 до 100%, соответственно подключенный вентилятор замедляется либо ускоряется. Оранжевый индикатор показывает эту скорость яркостью своего свечения. Чем ярче — тем быстрее и наоборот, вплоть до полного затухания. Кнопка под ручкой активирует режим «без остановки», который не дает полностью остановить вентилятор, независимо от текущего уровня ШИМ-сигнала. Зеленый индикатор светится в случае, если режим «без остановки» включен. Четырехконтактный разъем для подключения вентилятора находится спереди.
Сзади есть порт, куда подается кабель от материнской платы (есть в комплекте) и/или питания от БП. Данный котроллер может работать как автономно, если подключить его в БП напрямую и самостоятельно генерировать ШИМ-сигнал для контроля вентиляторов, так и ограничивать верхний порог сигнала, подаваемый с материнской платы. При питании от БП, к NA-FC1 можно включить сколько угодно вентиляторов, используя разветвители. А если питание берется от материнской платы, то там нужно соблюдать ограничения по нагрузке на разъем. Обратите внимание, регулировать напряжение NA-FC1 не умеет, потому вентиляторы без ШИМ всегда будут работать на максимальной скорости.

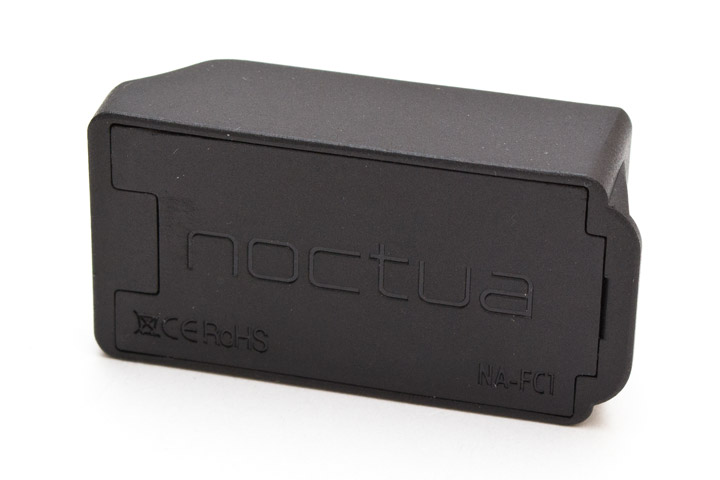

На обратной стороне контроллера ничего нет. Система крепления для него не предусмотрена. Никаких липучек, фиксаторов, ничего такого.

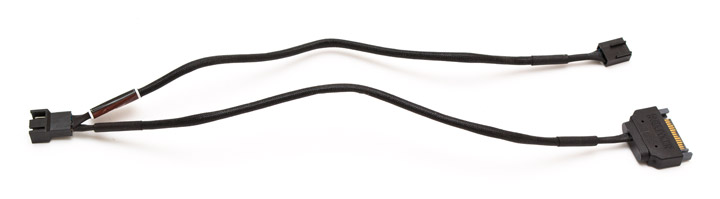

Так выглядит кабель NA-AC4, длиной 300 мм. Разъем SATA подключается к питанию БП, средний контакт вставляется в контроллер, а крайний разъем — в материнскую плату.
Noctua NA-SAC
Понимая, что далеко не всем хватает разъемов «молекс» для подключения вентиляторов, в Noctua сделали фирменный переходник для питания от Power-SATA. Коробка продукта довольно большая, и открывая ее, ожидаешь увидеть там десяток подобных кабелей.

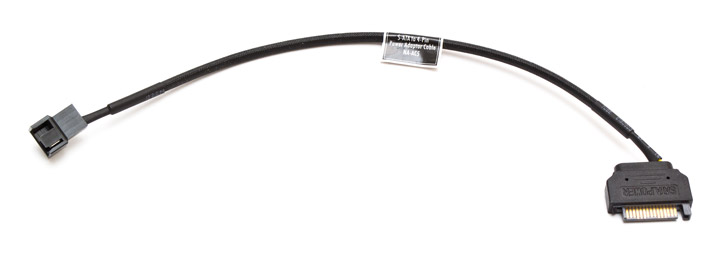

Но нет. Кабель там всего один, хоть и в резиновой оплетке и длиной 255 мм. В разъем вентилятора можно подключить и четырех- и трех- контактные пропеллеры.
Noctua NA-SAV3
Силиконовые демпферы-крепления, которыми Noctua комплектует большинство своих вентиляторов, имеют тенденцию изнашиваться и рваться со временем, особенно если пропеллер подвергается неоднократным повторным установкам. Потому в компании основательно подошли к вопросу замены, выпустив целый отдельный набор NA-SAV3.

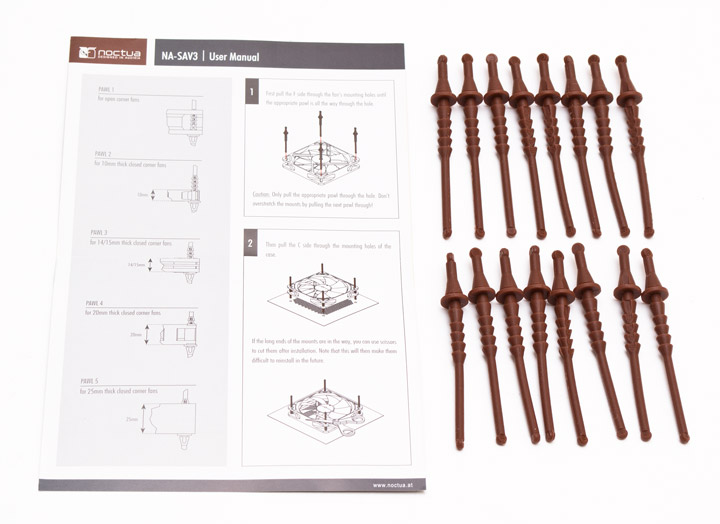

В комплекте набора есть инструкция по монтажу и 16 штук силиконовых креплений NA-AV3, чего достаточно для установки четырех вентиляторов.

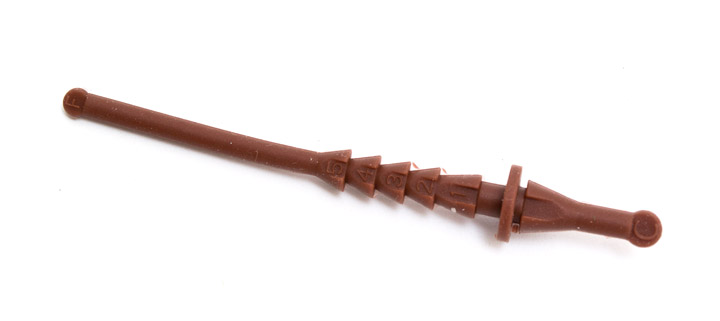

Само крепление двухстороннее, что позволяет вставлять его на место как будет удобно. Можно сначала в вентилятор, а потом в корпус. А можно и наоборот. Сторона с коротким хвостиком предназначена для протягивания через посадочные отверстия шасси. На длинном хвосте, который протягивается через вентилятор, есть пять пронумерованных позиций фиксации: 1) соответствует обычной толщине рамки вентилятора, при креплении через крайнее отверстие; 2) рамка толщиной 10 мм, 3) рамка толщиной 15 мм; 4) рамка в 20 мм; 5) стандартная рамка для вентиляторов толщиной в 25 мм при креплении через дальнее отверстие. После установки лишнюю длину креплений можно при желании обрезать, если не планируется повторный монтаж или замена.
Перейдем к сравнительному тестированию шума и производительности вентиляторов.
