Обзор системы жидкостного охлаждения ID-Cooling Auraflow X 240 TGA

Бренд ID-Cooling появился в 2013 году, до этого его создатели занимались системами охлаждения для видеокарт. У нас их продукция стала активно продаваться около двух лет тому назад. В данном обзоре будет рассмотрена система жидкостного охлаждения ID-Cooling Auraflow X 240 TGA. Причем сокращение TGA напрямую относится к основанной ASUS системе коллаборации, сертификации и брендирования продуктов других вендоров — TUF Gaming Alliance.

ID-Cooling Auraflow X 240 TGA

Характеристики

Техническая характеристика ID-Cooling Auraflow X 240 TGA
Страница продукта idcooling.com
Совместимость с процессорными разъемами Intel LGA2066/2011/1366/115x
AMD TR4/AM4/FM2(+)/FM1/AM3(+)/AM2(+)
Размеры радиатора (ДхШхВ), мм 276х120х27
Размеры вентилятора (ДхШхВ), мм 120х120х25
Материал радиатора и конструкция Алюминиевый двухсекционный водяной радиатор с ребрами ленточного типа
Вес радиатора, г 800
Количество пластин радиатора, шт. 180
Толщина пластин, мм 0,2
Межреберное расстояние, мм 1,1
Расчетная площадь радиатора, см2 ~5 990
Размер водоблока,
(ДхШхВ), мм 82х72х48
Материал водоблока Пластмассовый корпус с медным основанием
Скорость помпы при 12В, об/мин 2100 (+/- 10%)
Производительность помпы, литров в час 106
Пиковое энергопотребление помпы, Вт: 4,32
Время наработки на отказ помпы, час 50 000
Уровень шума помпы, дБ (А) 25
Модель вентилятора 2 x ID 12025M12B
Скорость вращения вентилятора, об/мин 900 ~ 2000 (+/– 10%) с ШИМ
Воздушный поток, м3/ч 96
Уровень шума вентилятора, дБ (А) 16,0 ~ 31,5
Статическое давление, мм воды 1,99
Количество и тип подшипника вентилятора Double Ball Bearing (двухрядный подшипник качения)
Время наработки на отказ вентилятора, час
Номинальное напряжение вентилятора, В 12
Сила тока вентилятора, А 0,25
Пиковое энергопотребление вентилятора, Вт 3
Дополнительные особенности RGB подсветка помпы и вентиляторов
Средняя стоимость 2235 грн (версия TGA)
1839 грн (обычная версия)

Упаковка и комплект поставки

Упакована ID-Cooling Auraflow X 240 TGA в стандартную для такого типа систем фирменную черно-оранжевую коробку. Спереди есть изображение продукта, сзади указаны его габариты, технические характеристики и типы поддерживаемых процессорных разъемов.

ID-Cooling Auraflow X 240 TGAID-Cooling Auraflow X 240 TGA

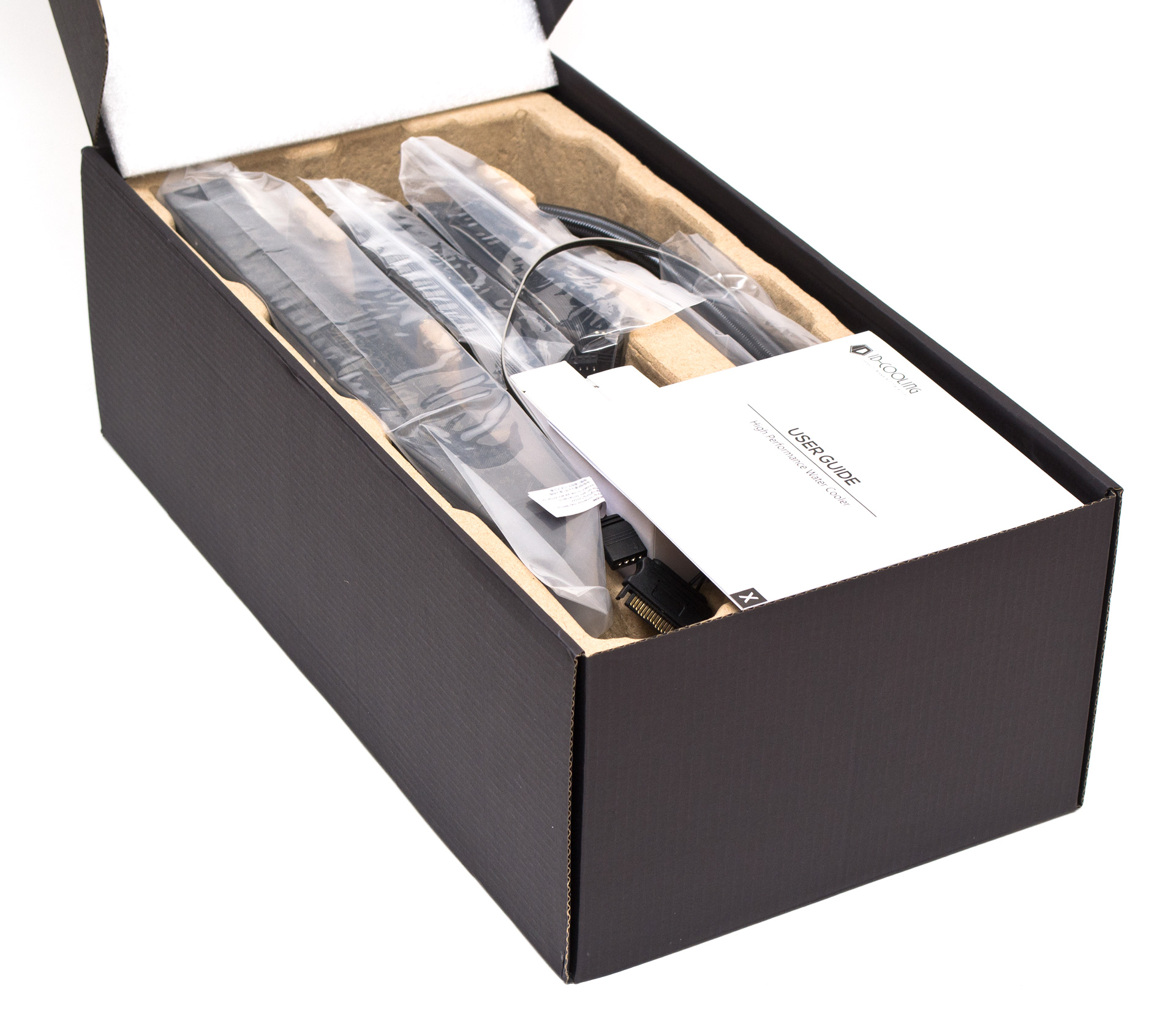

Под цветной обложкой скрывается черная коробка, в которой содержатся все детали системы, завернутые в пакеты и хранящиеся в форме из прессованного картона.

ID-Cooling Auraflow X 240 TGA

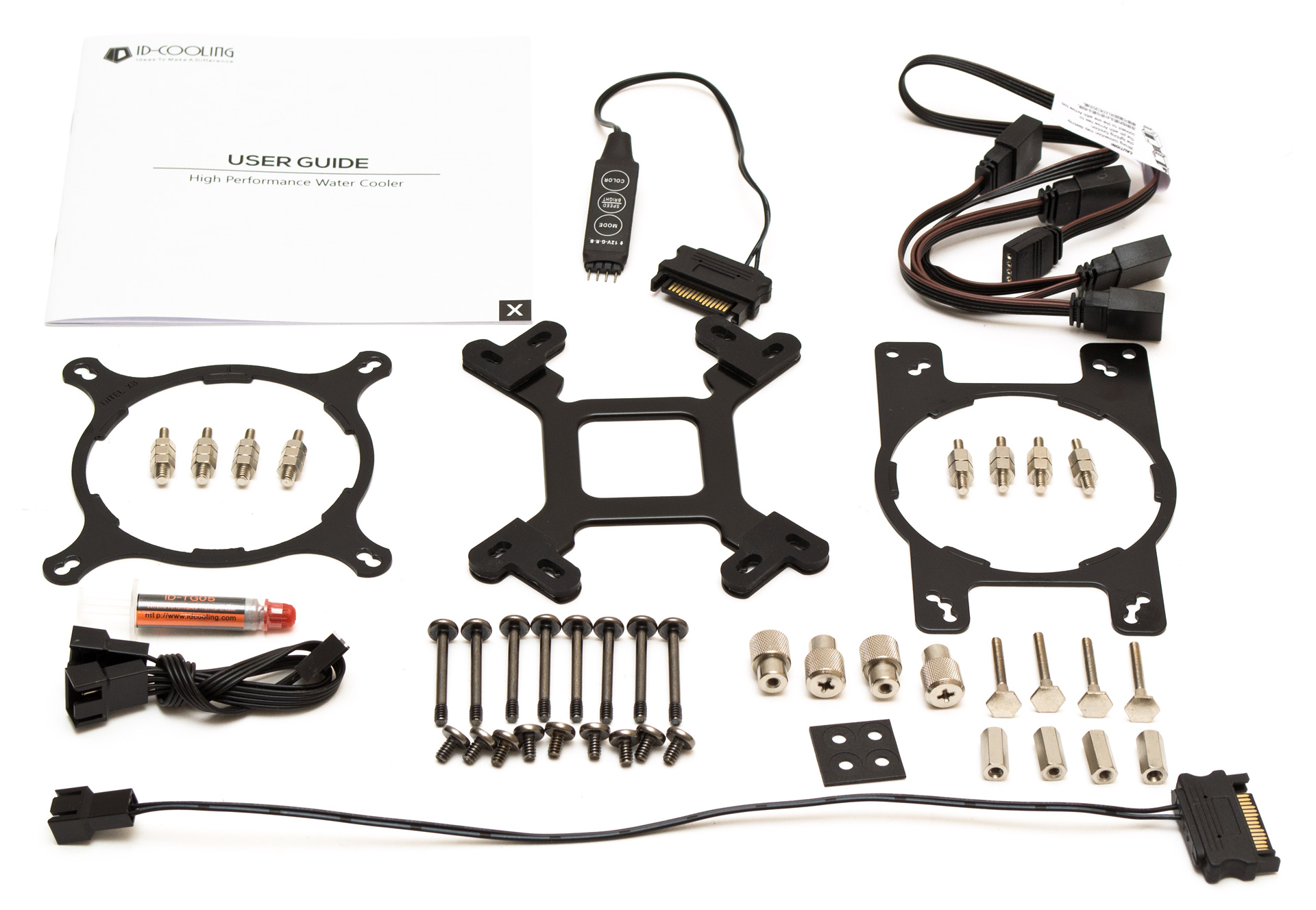

В комплект поставки кроме радиатора и двух вентиляторов, входит:

  • инструкция по монтажу;
  • RGB контроллер с шнуром питания Power SATA в 160 мм длиной;
  • разветвитель RGB сигнала с одного разъема +12VGRB на четыре входа (длиной в 350+100+100+100 мм);
  • шприц с термопастой;
  • разветвитель питания вентиляторов с одного четырехконтактного разъема на два (длиной 200 и 100 мм);
  • переходник питания для помпы, с Power SATA на трехконтактный разъем, длиной в 250 мм;
  • круглая крепежная рамка для сокетов Intel LGA 115x, 1366, 2011;
  • четыре металлические стойки для Intel LGA 2011;
  • универсальная усилительная металлическая пластина для сокетов Intel и AMD;
  • крепежная рамка для сокетов AMD AM4, AM3 и TR4;
  • четыре металлические стойки для AMD TR4;
  • 8 длинных винтов для монтажа вентиляторов;
  • 9 коротких винтов для монтажа радиатора;
  • четыре гайки с накатанной головкой и отверстием под крестовую отвертку;
  • четыре изоляционные прокладки;
  • четыре длинные винтовые шпильки;
  • четыре шестиугольные винтовые стойки.

ID-Cooling Auraflow X 240 TGA

Внешний вид

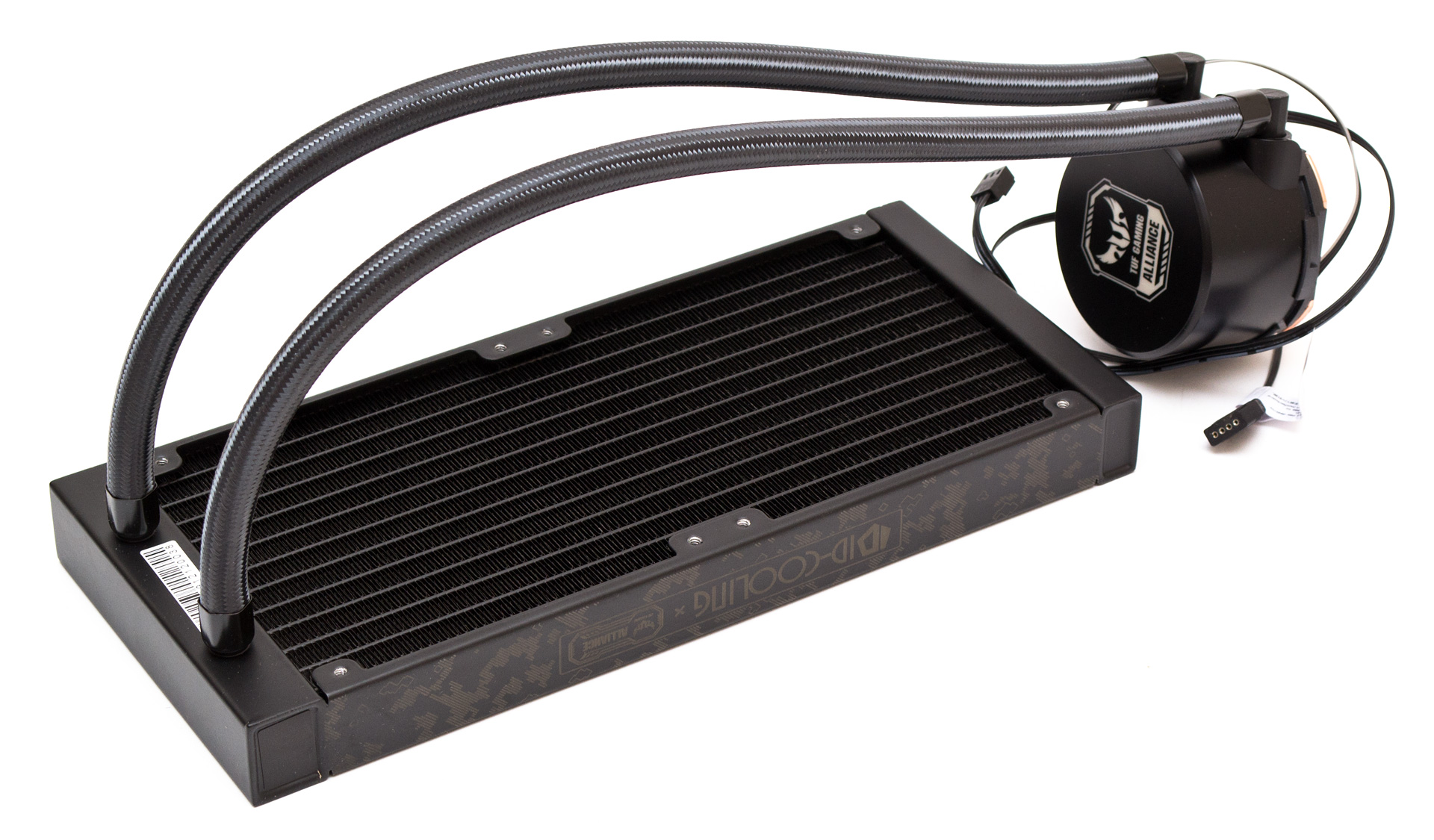

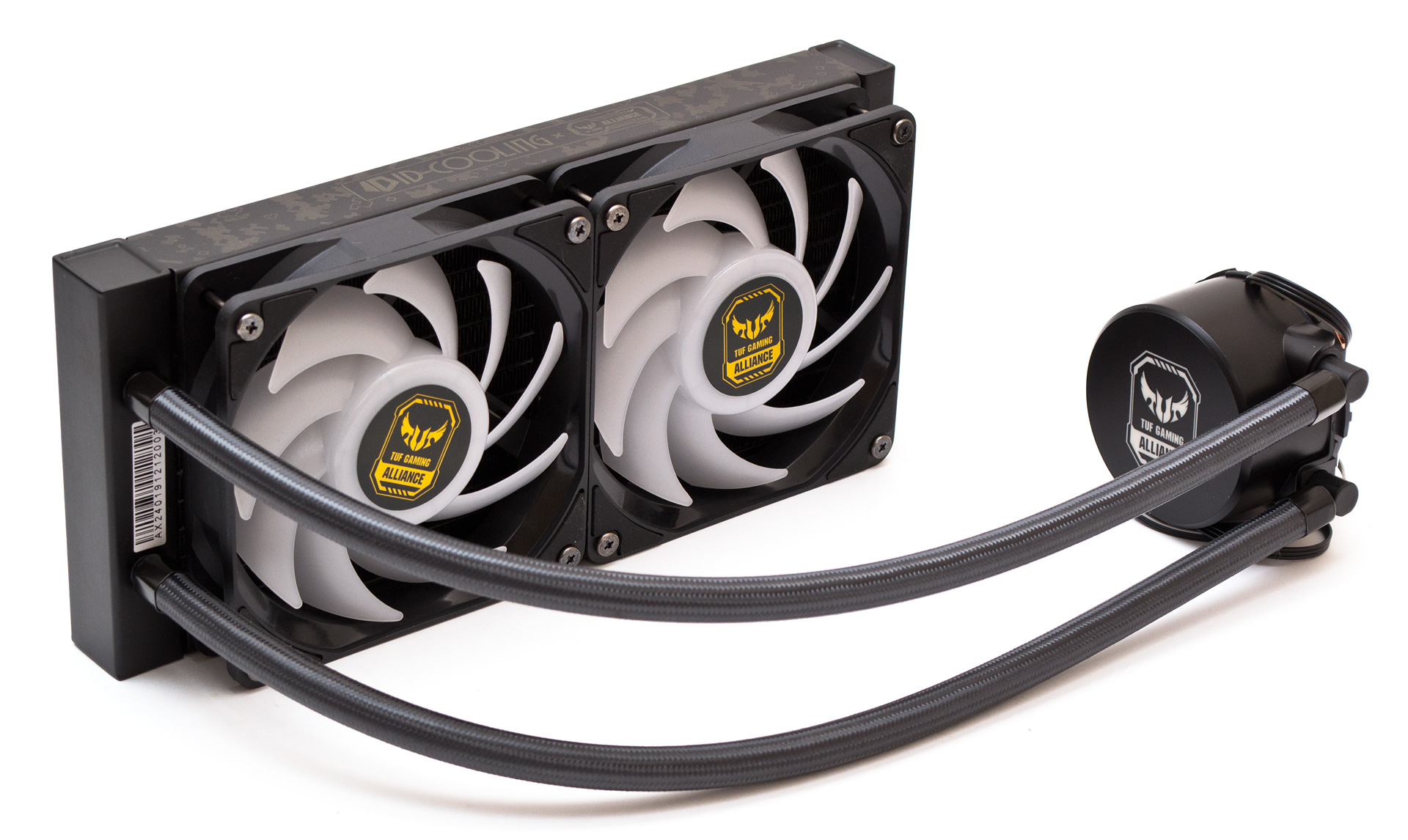

Внешне ID-Cooling Auraflow X 240 TGA выглядит достаточно стандартно и собрана из типовых для данного класса изделий компонентов. Радиатор имеет прямоугольные обводы граней и привычные габариты 276х120х27 мм. Водоблок соединяется с радиатором гибкими 400-мм по длине резиновыми шлангами в нейлоновой оплетке серого цвета. Внешний диаметр трубок равен 11 мм, а внутренний 6 мм.

ID-Cooling Auraflow X 240 TGA

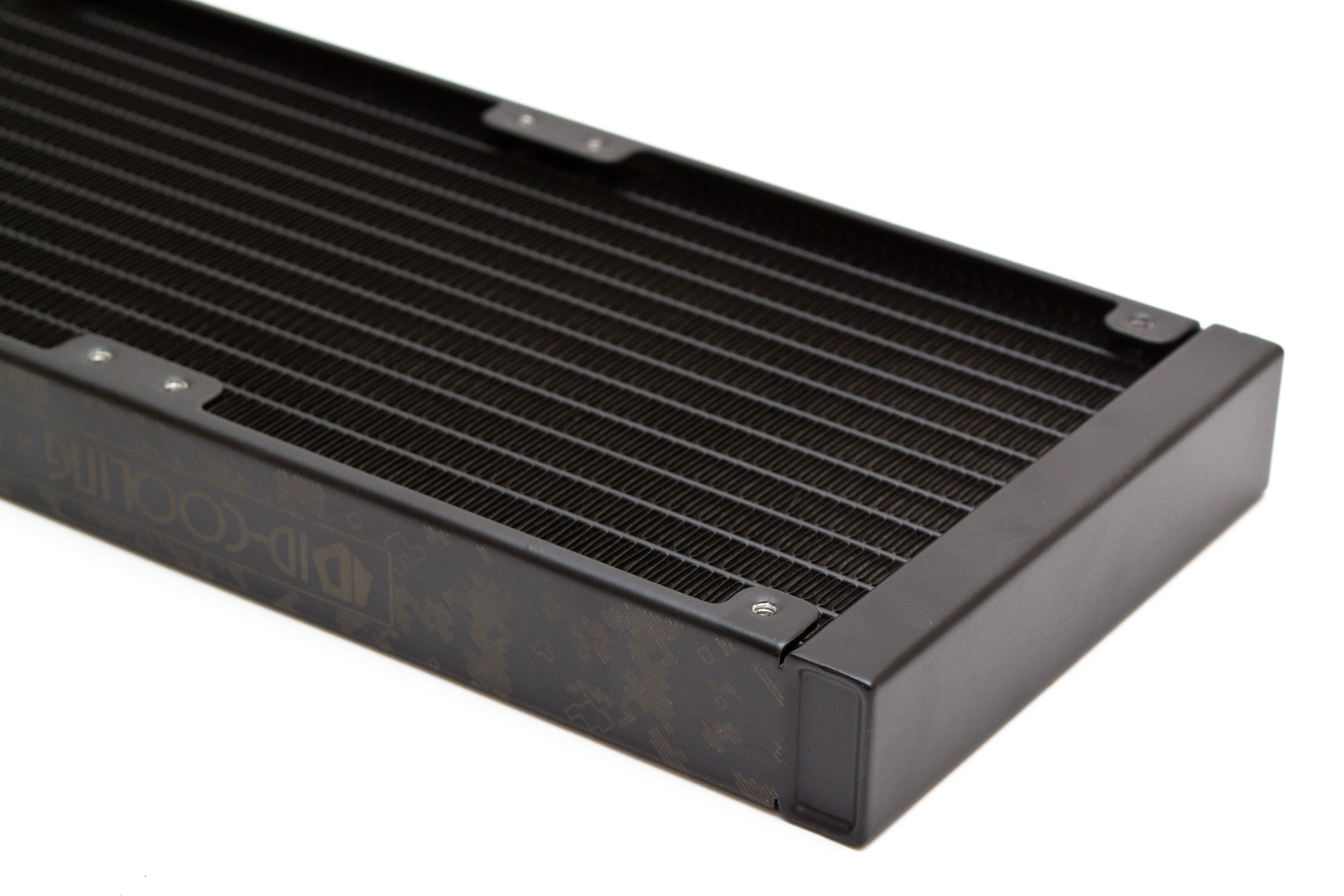

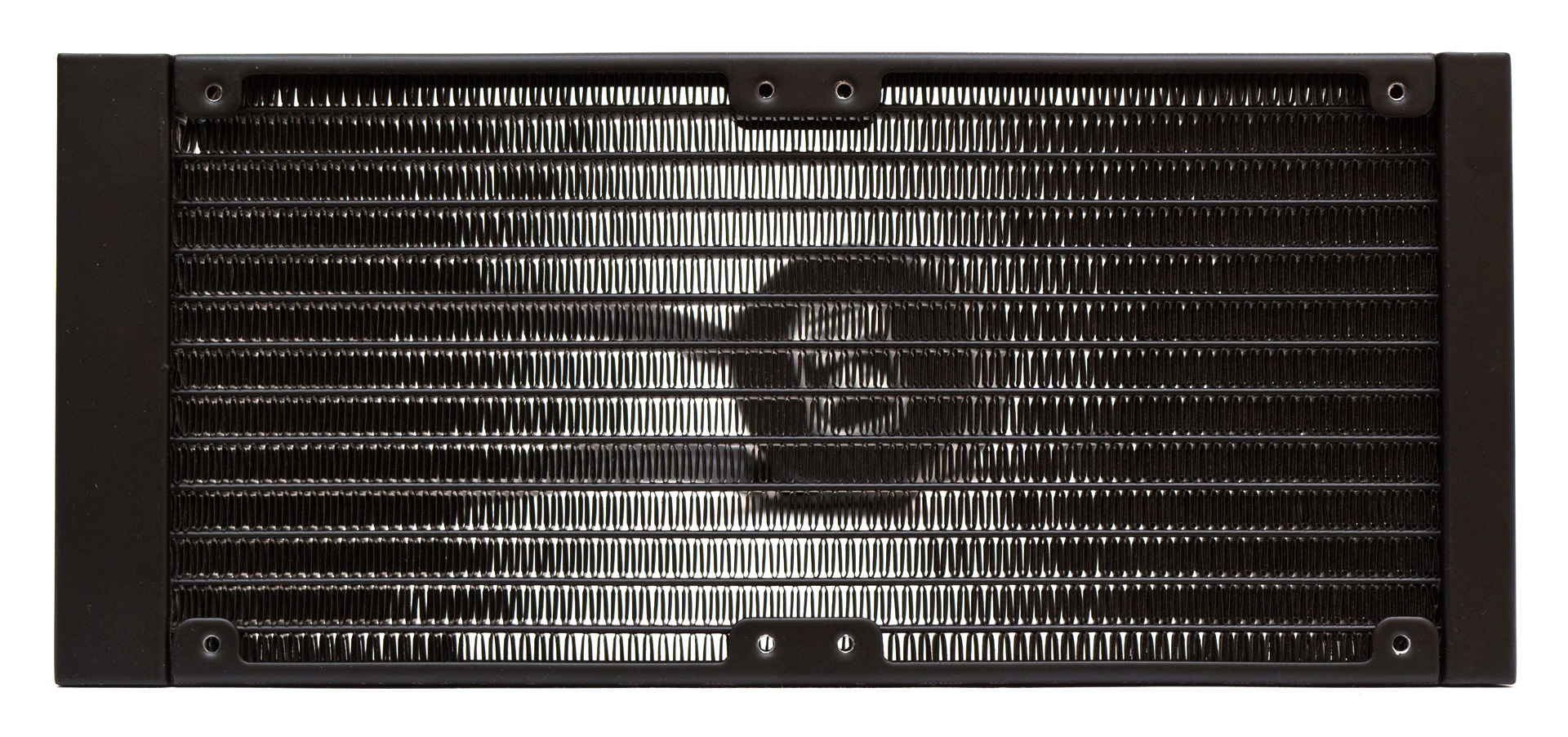

Радиатор изготовлен из алюминия и полностью окрашен в черный цвет. В боковых ламелях есть два набора крепежных отверстий для 120-мм вентиляторов, расположенных без зазора. Ребра радиатора ленточного типа, набраны с плотностью расположения в 19 FPI (пластин на дюйм). Между ребрами проходят 12 каналов, через которые прокачивается хладагент. Суммарная площадь рассеивания тепла приблизительно составляет 5990 см2. Вес снаряженной системы без учета вентиляторов равен 800 граммам.

ID-Cooling Auraflow X 240 TGA

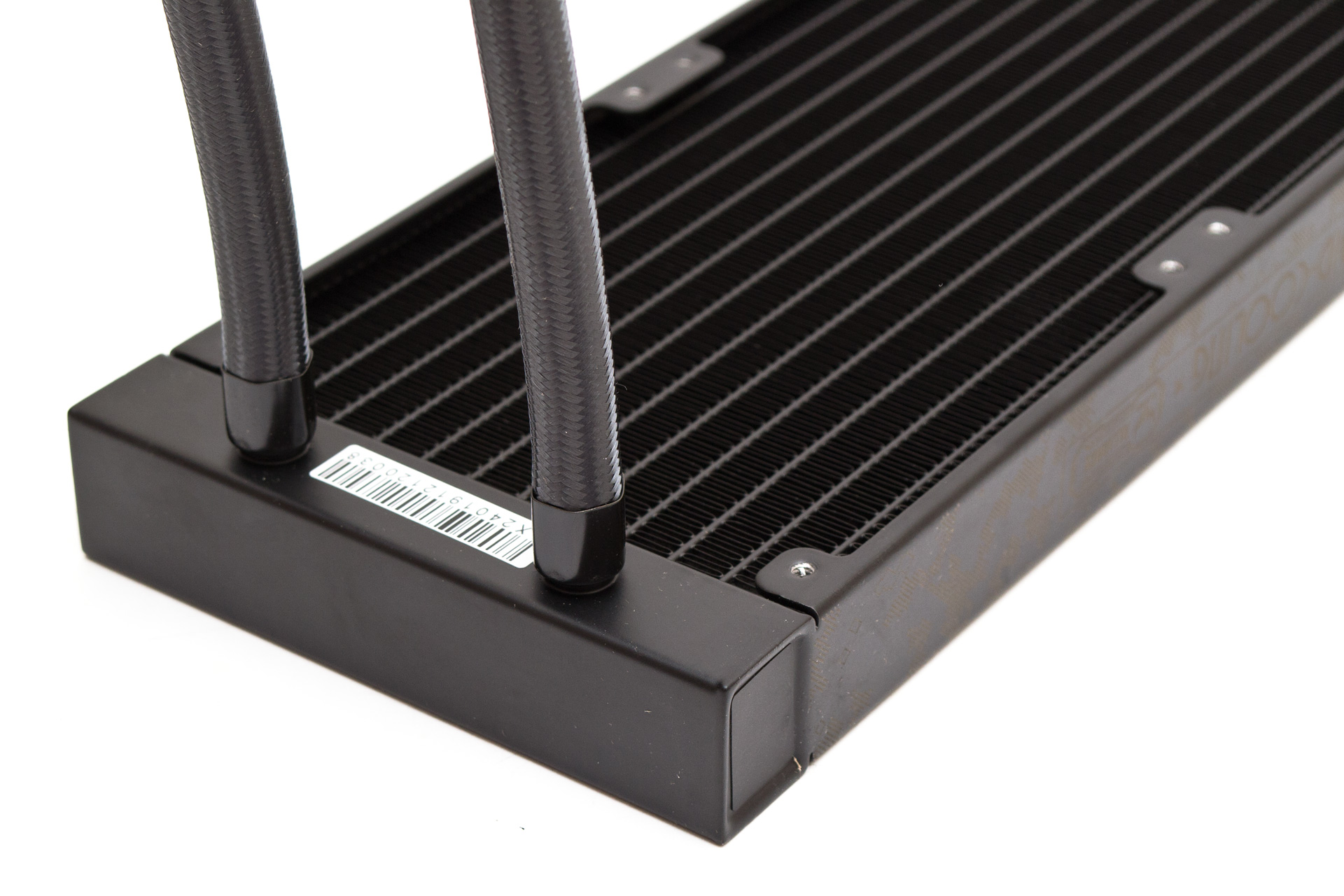

Трубки неподвижно соединены с металлическими фитингами радиатора. Толщина коллектора со стороны шлангов равна 22 мм. Если внимательно приглядеться, то на одной стороне коллектора можно заметить пробку сливного отверстия, замаскированную черной наклейкой. О ней нет упоминания на официальном сайте и в описании изделия.

ID-Cooling Auraflow X 240 TGA

Коллектор с противоположной стороны имеет толщину в 14 мм.

ID-Cooling Auraflow X 240 TGA

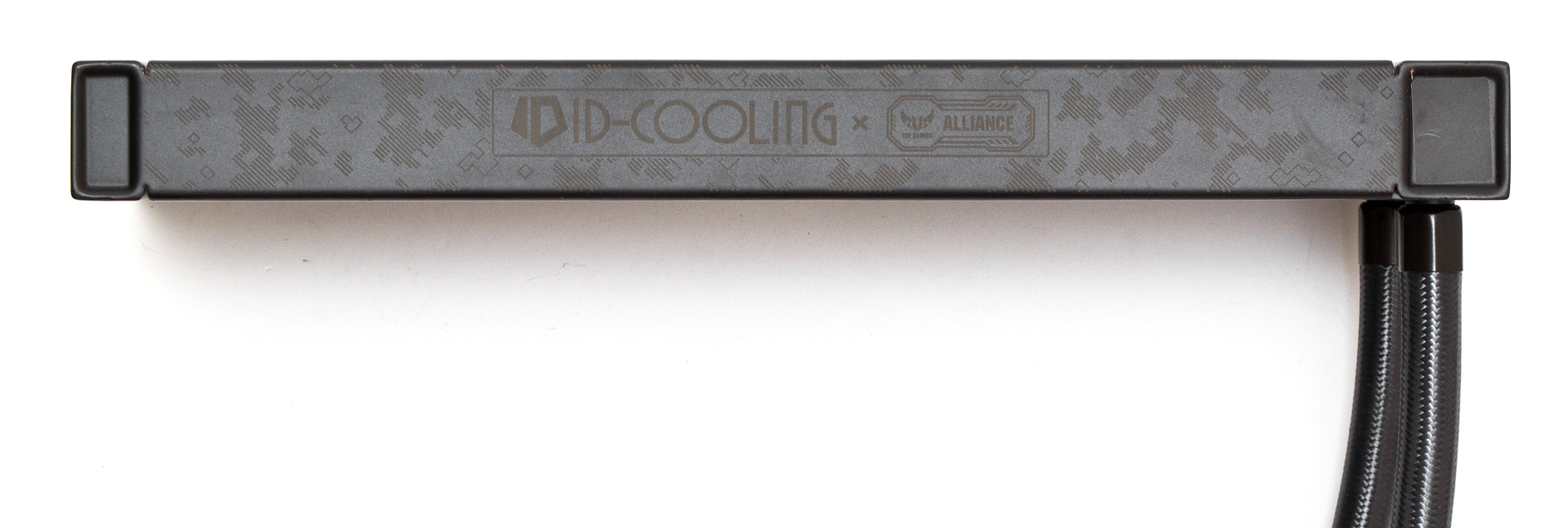

На боковинах радиатора нанесен витиеватый контурный рисунок, напоминающий цифровой камуфляж. Здесь же есть логотипы ID-Cooling и TUF Gaming Alliance.

ID-Cooling Auraflow X 240 TGA

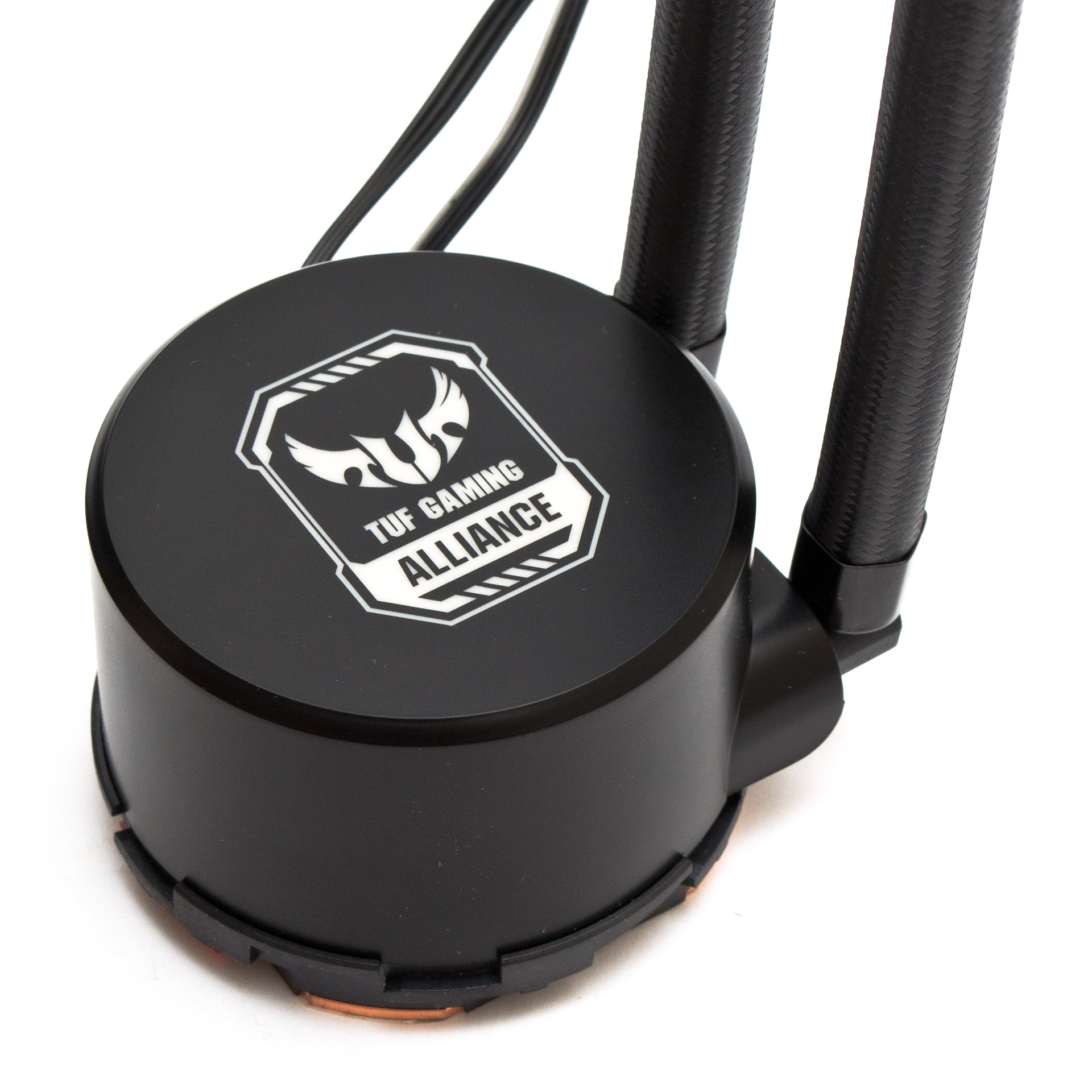

Простой на вид круглый пластиковый водоблок имеет на верхней крышке подсвечиваемый логотип TUF. Его высота равна 48 мм, ширина 72 мм, а длина — 82 мм без учетов размеров крепежной рамки. Диаметр крышки составляет 69 мм.

ID-Cooling Auraflow X 240 TGA

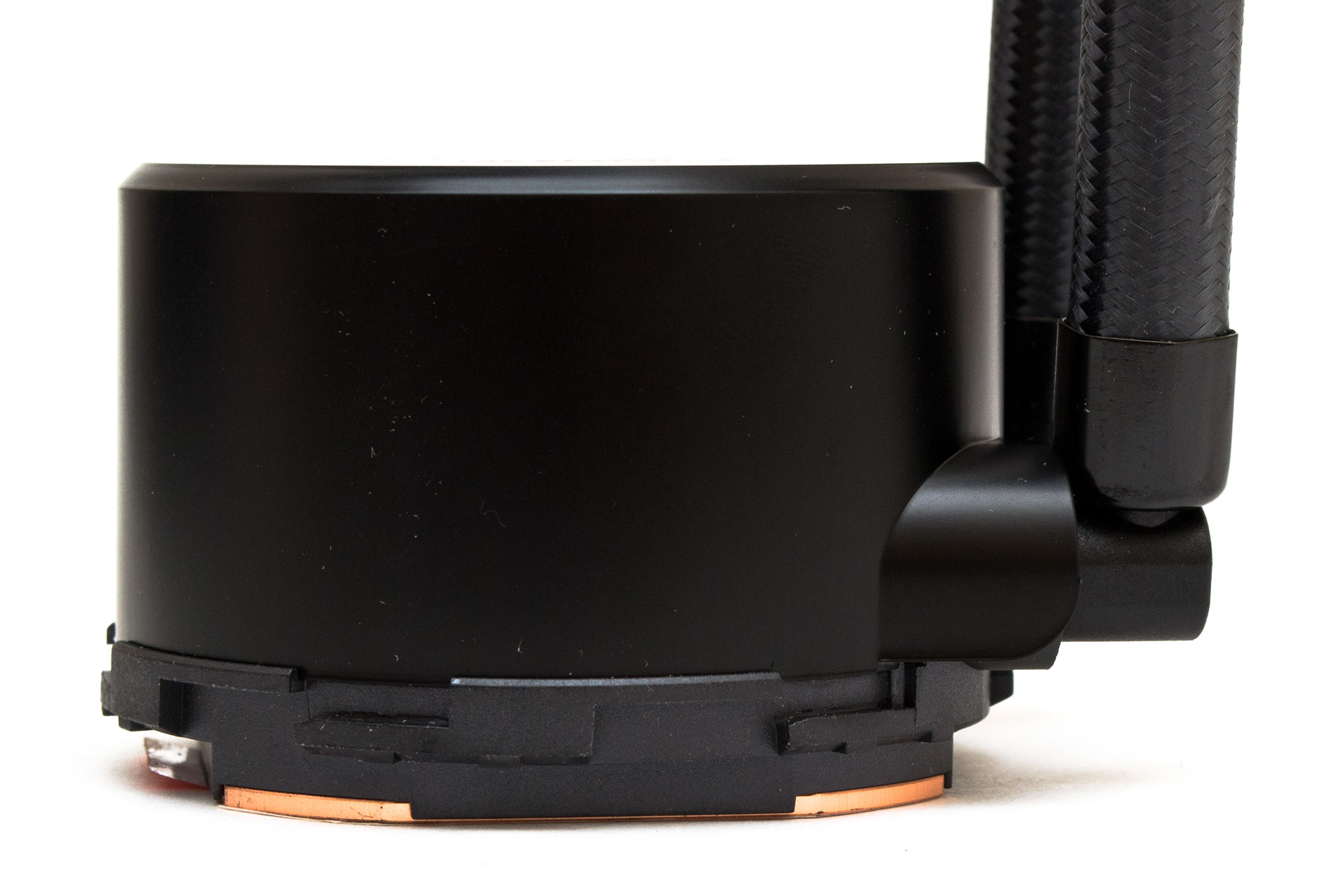

Установленная внутри водоблока помпа питается от постоянного тока с напряжением 12 В и поддерживает скорость 2100 об/мин. Двигатель помпы издает заметное жужжание и её уровень шума составляет 43 дБ (А), что возможно будет слышно из закрытого корпуса в тихое ночное время суток. Заявлено использование керамического подшипника и общий срок наработки на отказ не менее 50 000 часов.

ID-Cooling Auraflow X 240 TGA

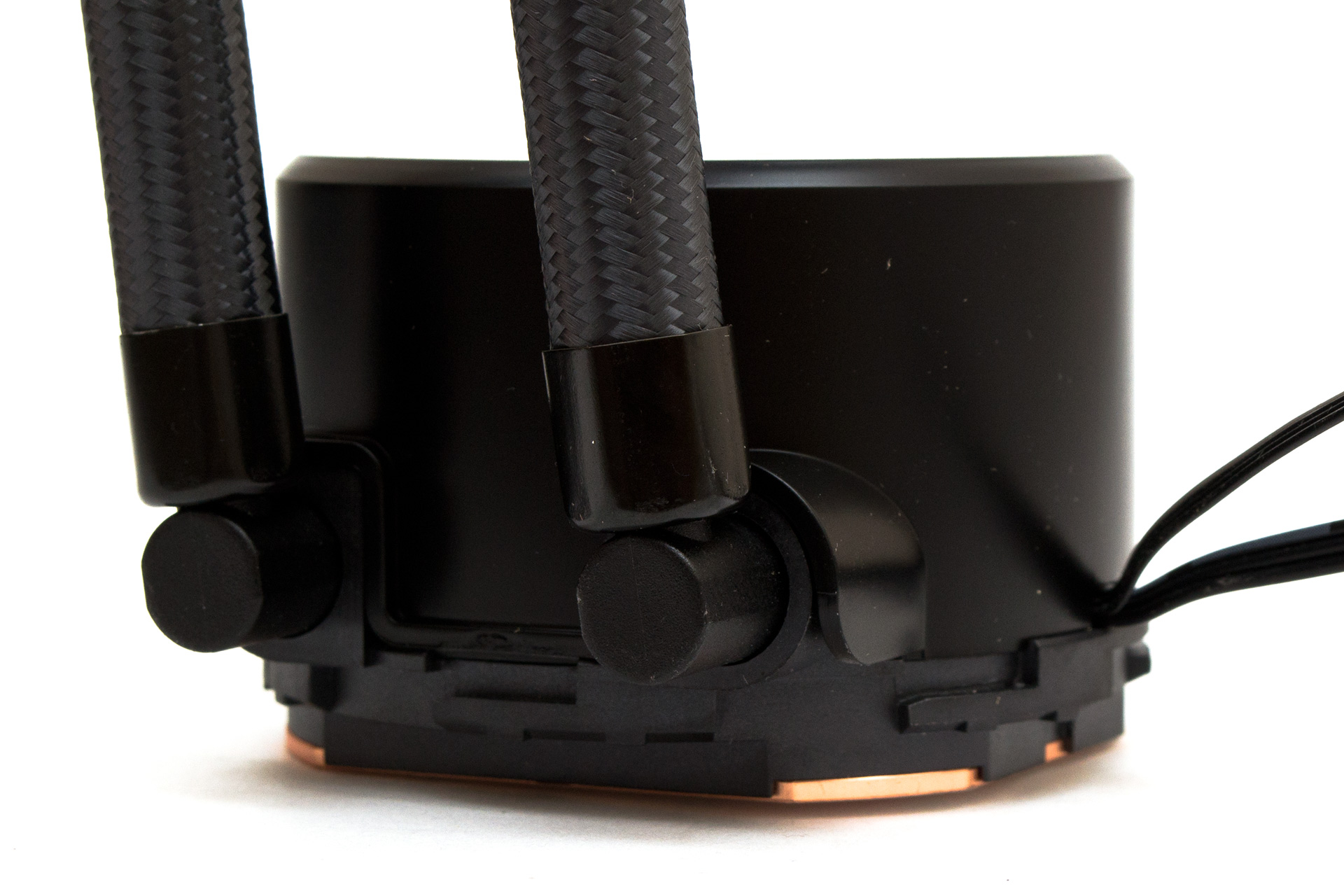

Шланги соединяются с водоблоком угловыми фитингами при помощи опрессовки металлическими обоймами. Поворачиваются с заметным сопротивлением, зато на большой угол.

ID-Cooling Auraflow X 240 TGA

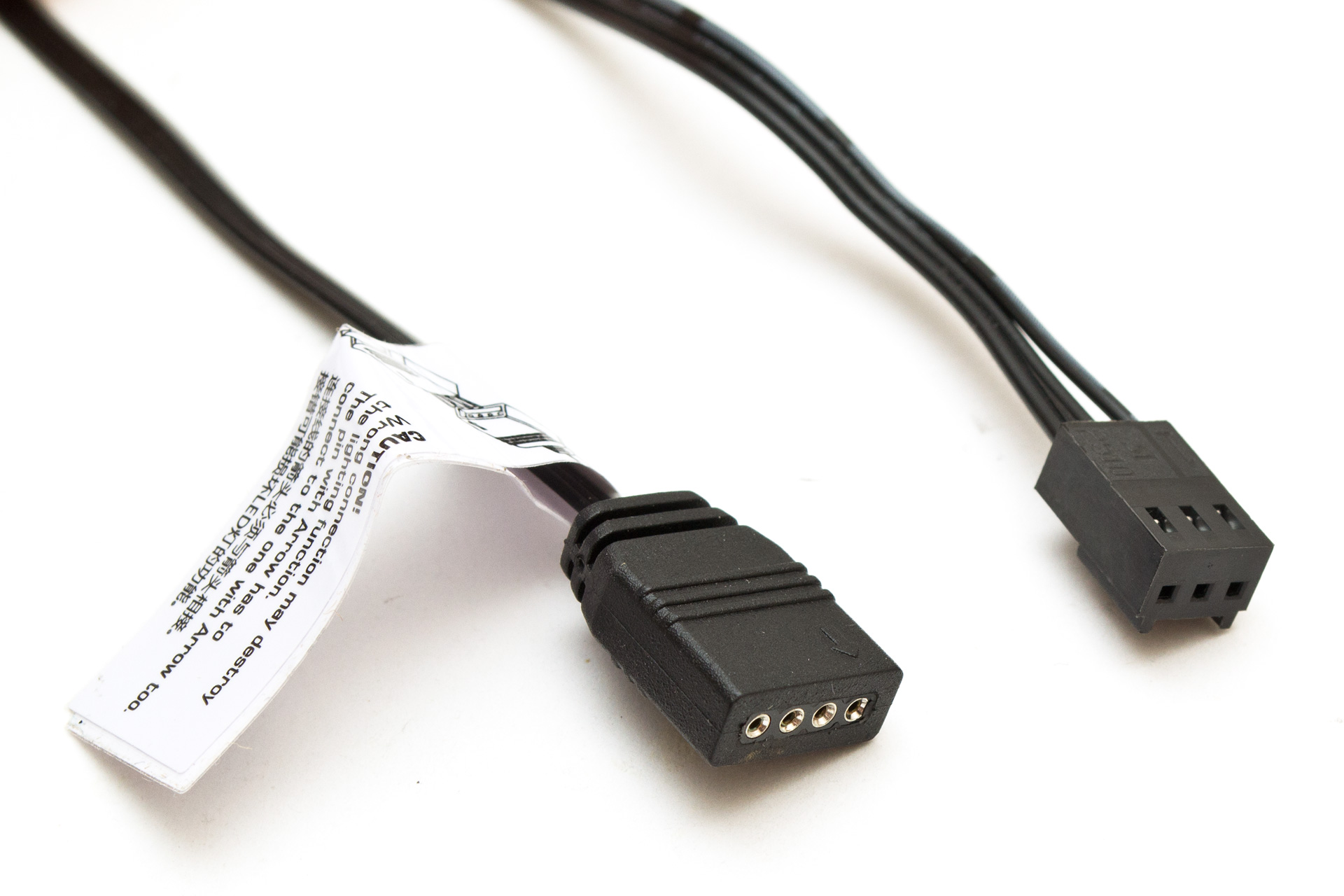

Справа от шлангов подключено два разъема — один трехконтактный для питания помпы, длиной 320 мм и один +12VGRB для подсветки, длиной 460 мм.

ID-Cooling Auraflow X 240 TGA

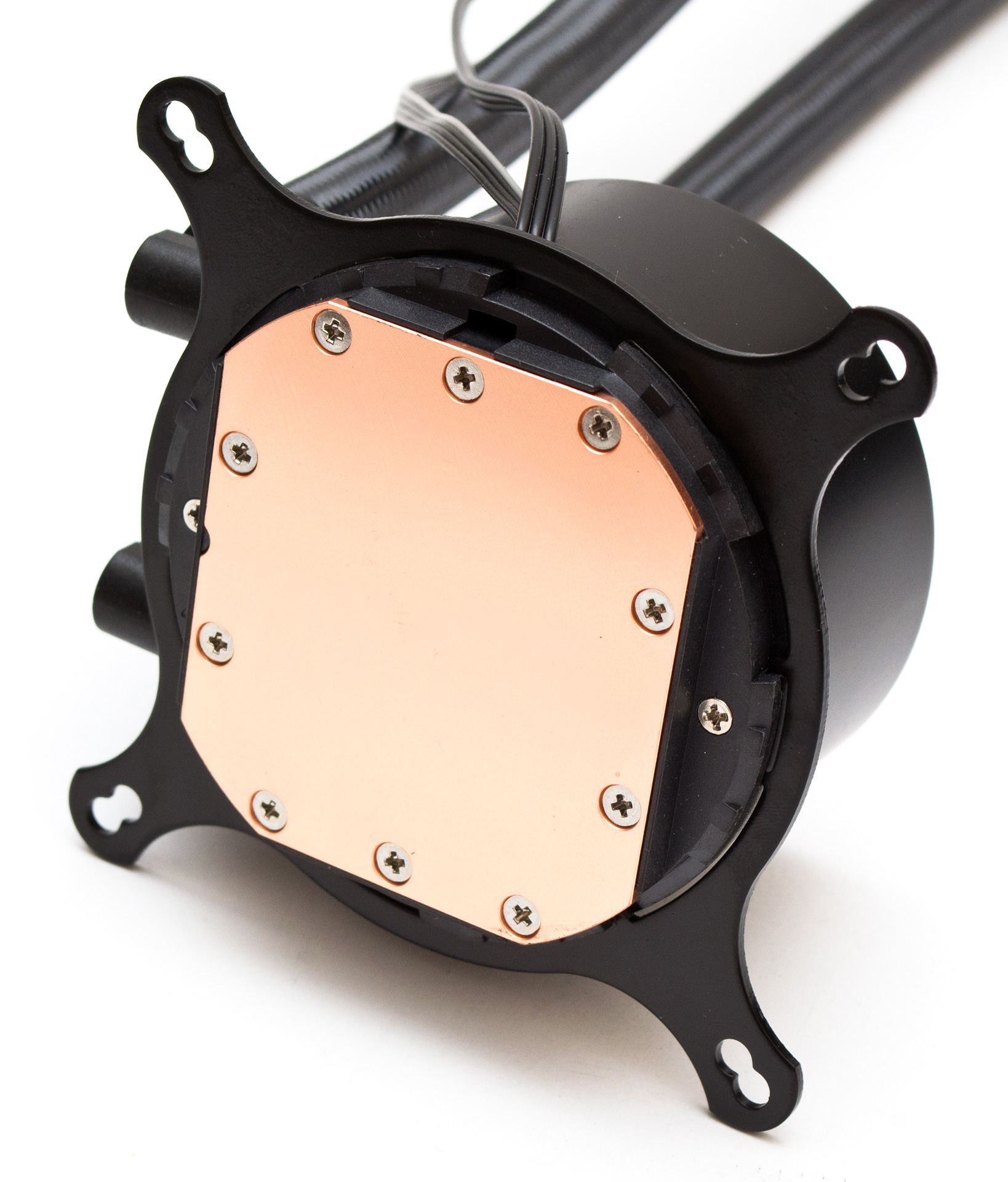

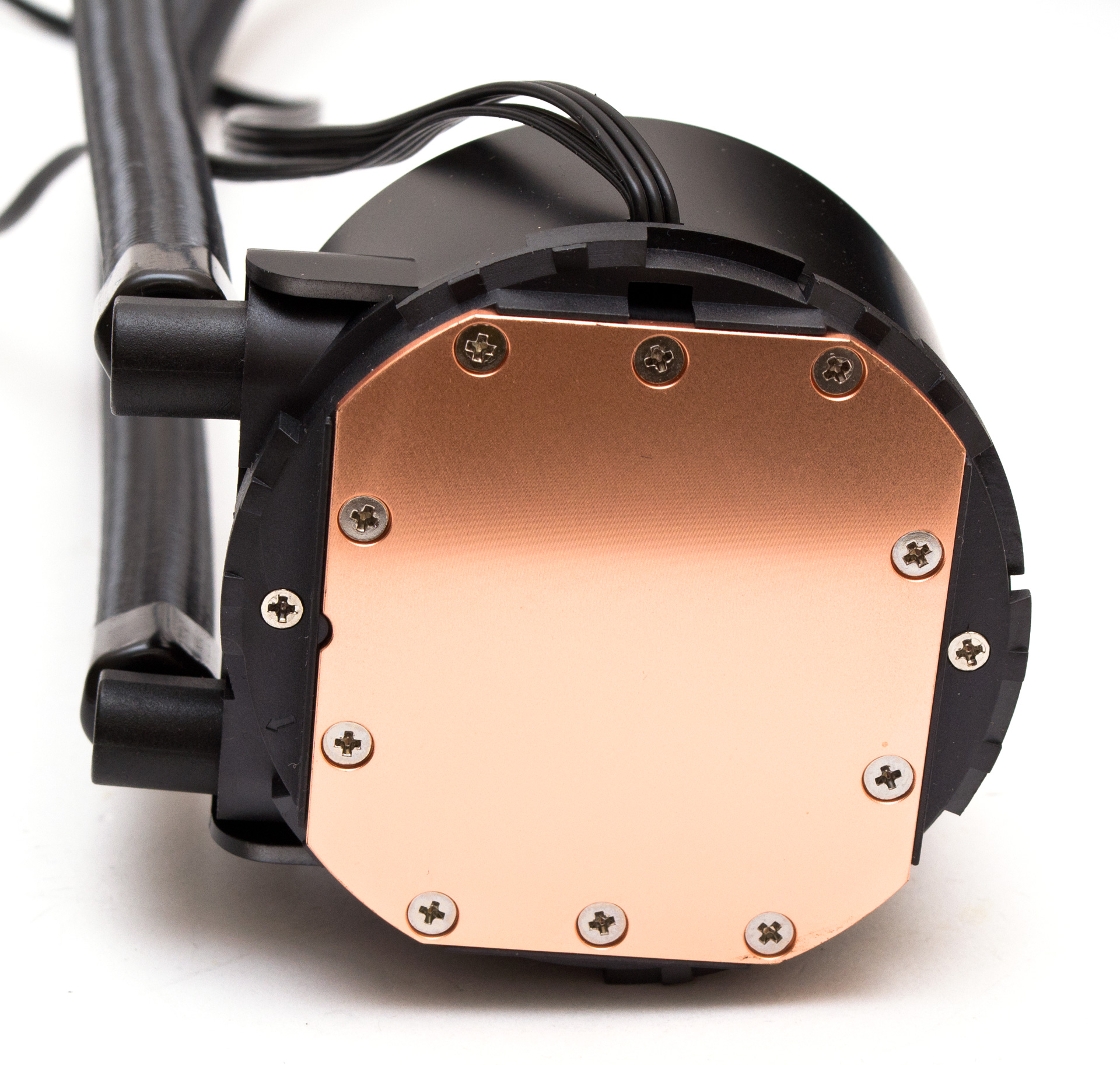

Основание имеет прямоугольную форму со скругленными углами. Его размеры составляют 60х54 мм. Медная подошва кулера крепится к помпе десятком обычных крестовых винтов. Шлифовка радиальная, с бороздками, веером расходящимися по направлению от трубок.

ID-Cooling Auraflow X 240 TGA

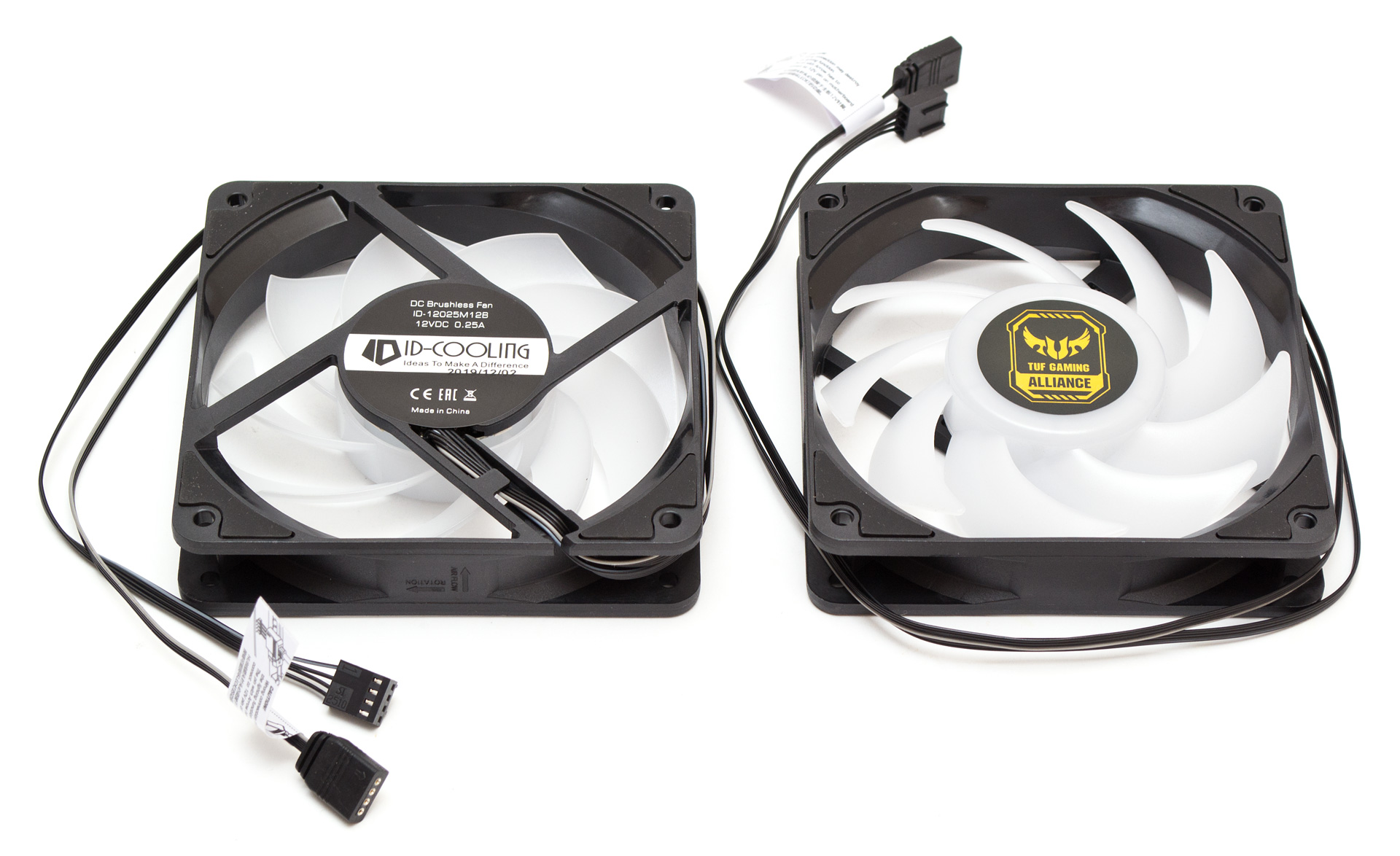

Вентиляторы имеют рамку стандартного формата, с резиновыми наклейками по углам с обеих сторон. Белая полупрозрачная крыльчатка состоит из девяти узких и сильно загнутых лопастей с наклейкой TUF в центральной части ротора. Заявлено использование двухрядного подшипника качения, что внушает оптимизм касательно срока наработки на отказ, хотя он и не указан официально. Доступный диапазон скоростей регулируется при помощи ШИМ и составляет от 900 до 2000 об/мин. Уровни шума колеблются от 42 до 65 дБ (А) соответственно. Длина четырехконтактного шнура питания и четырехконтактного кабеля подсветки составляет по 450 мм для каждого. Светодиоды RGB-подсветки расположены по периметру статора.

ID-Cooling Auraflow X 240 TGA

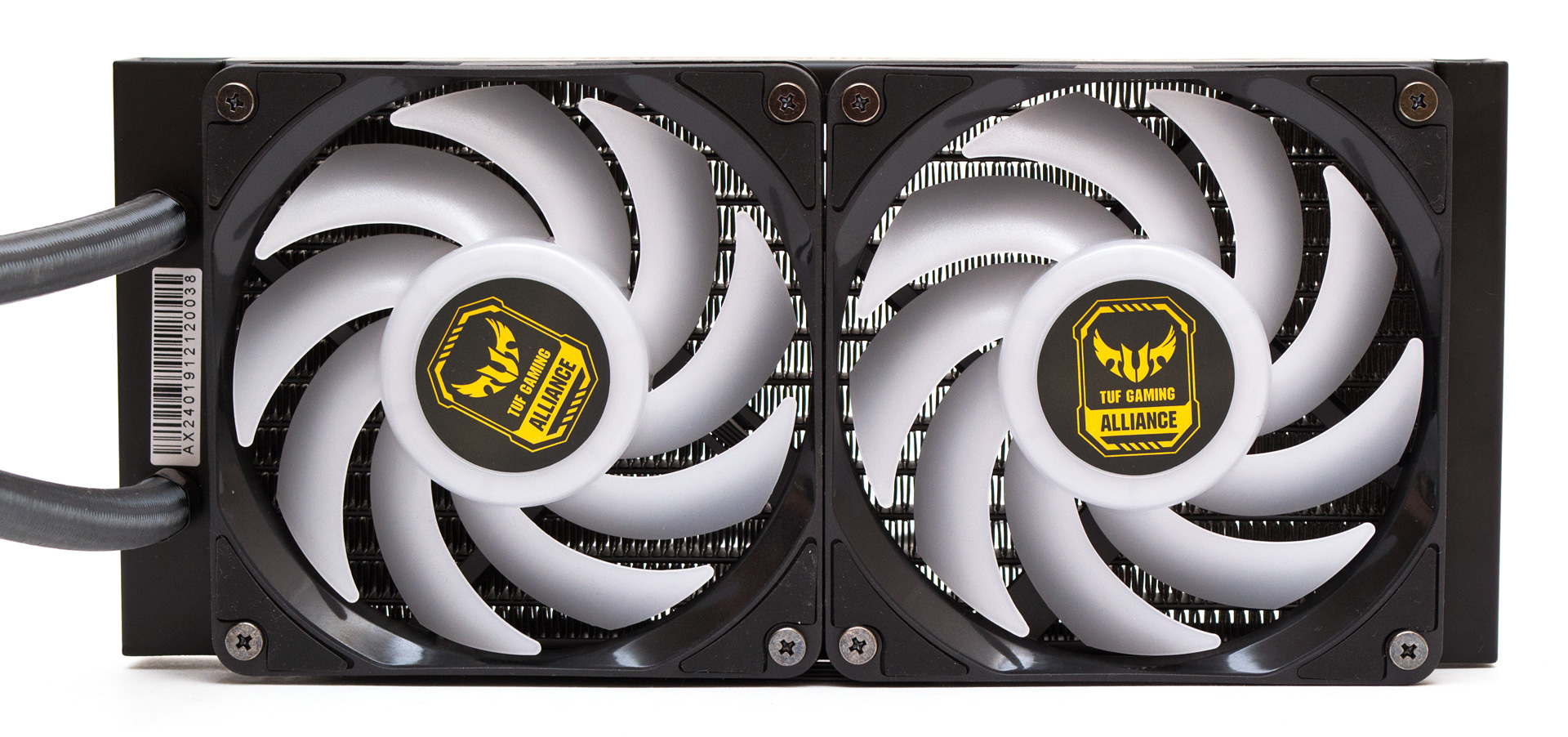

Так выглядят вентиляторы, прикрепленные к радиатору.

ID-Cooling Auraflow X 240 TGA

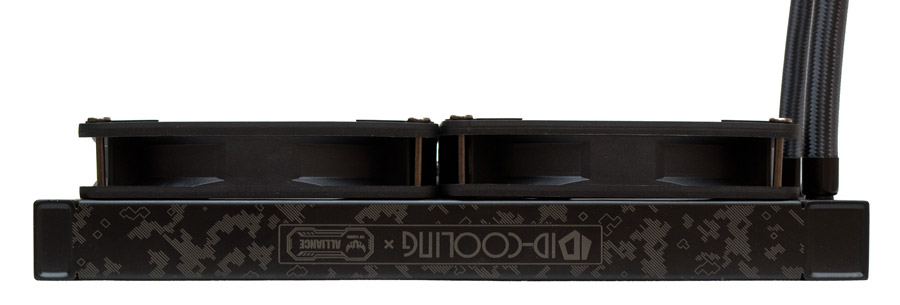

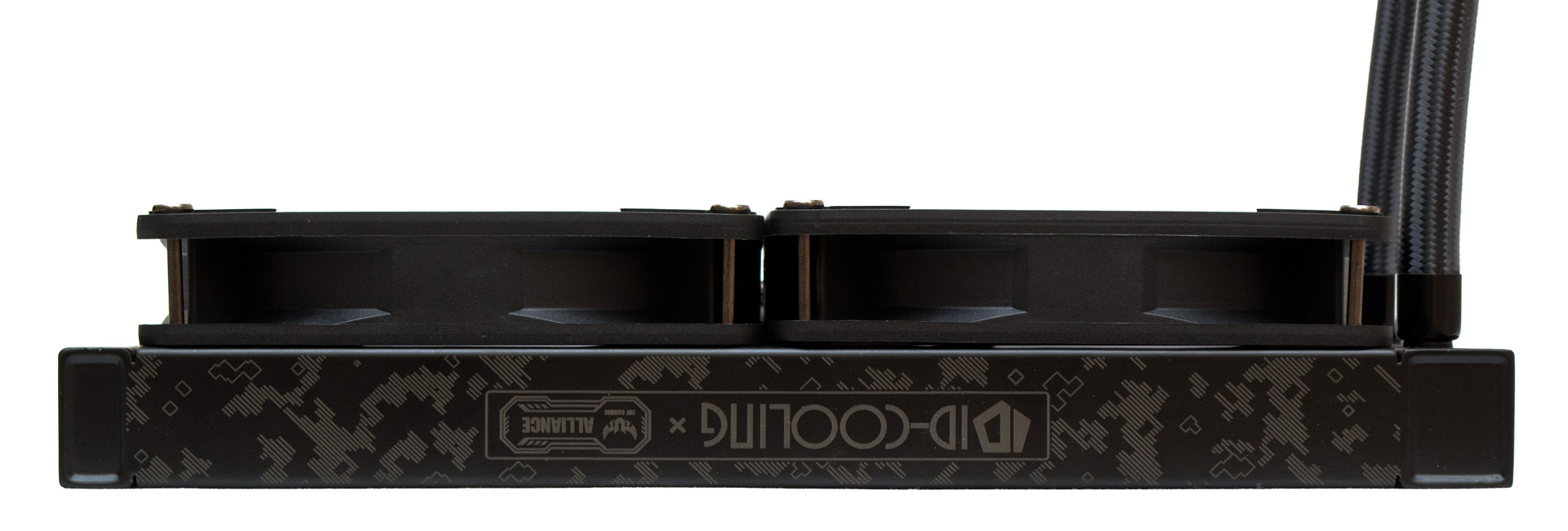

В сборе с вентиляторами, общая толщина системы в профиль равна 54 мм за счет выступающих шляпок винтов.

ID-Cooling Auraflow X 240 TGA

Перейдем к установке СВО и тестированию её эффективности.

Установка

СЖО ID-Cooling Auraflow X 240 TGA поддерживает широкий перечень процессорных разъемов, в том числе «из коробки» она может быть установлена на все еще редкий AMD TR4. В нашем случае испытания проводились на сокете Intel LGA1151. Для установки туда к водоблоку сначала нужно будет прикрепить подходящую рамку. Она просто вставляется в пазы вокруг основания и поворачивается в сторону до упора.

ID-Cooling Auraflow X 240 TGA

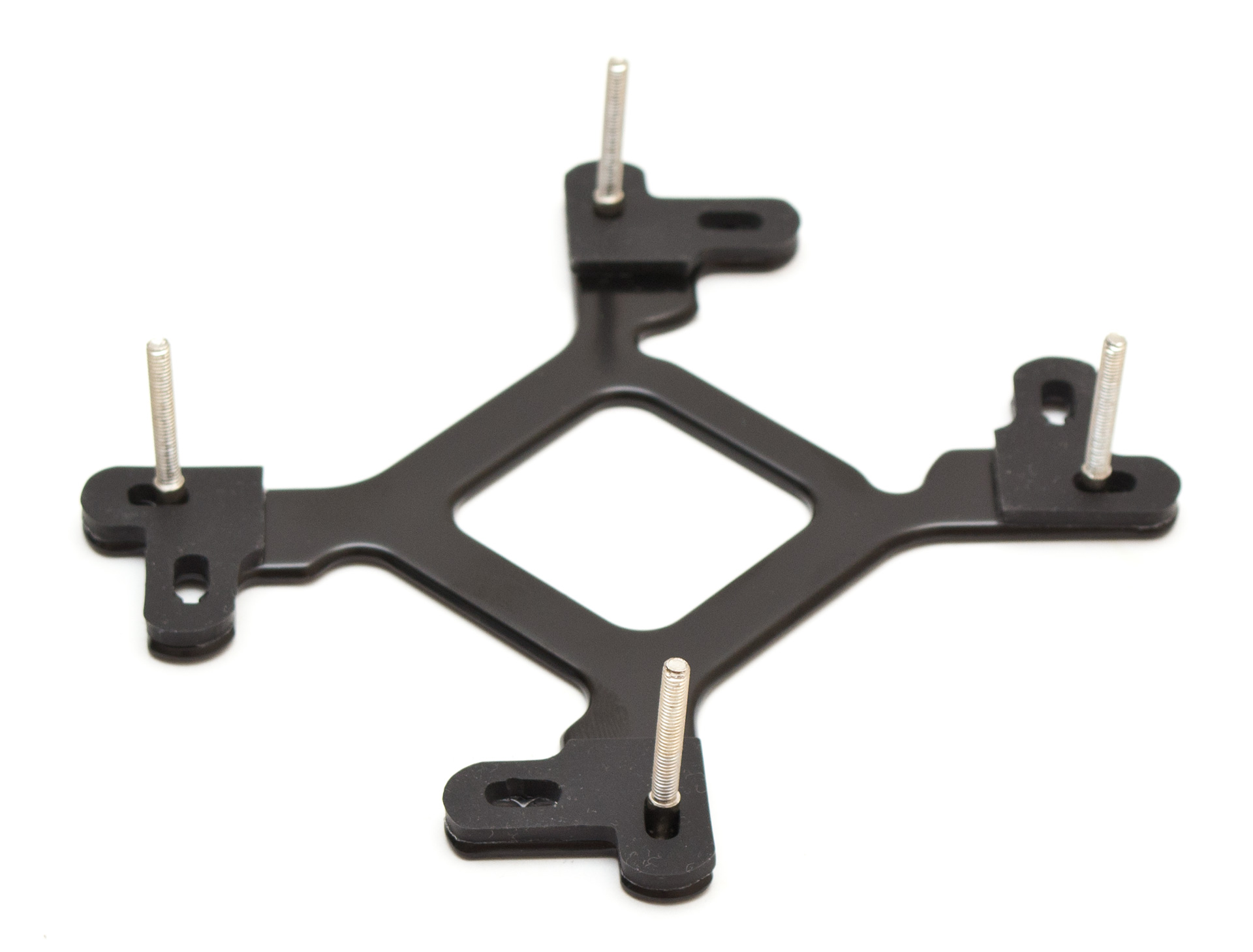

Затем в универсальную усилительную пластину вставляются винтовые шпильки.

ID-Cooling Auraflow X 240 TGA

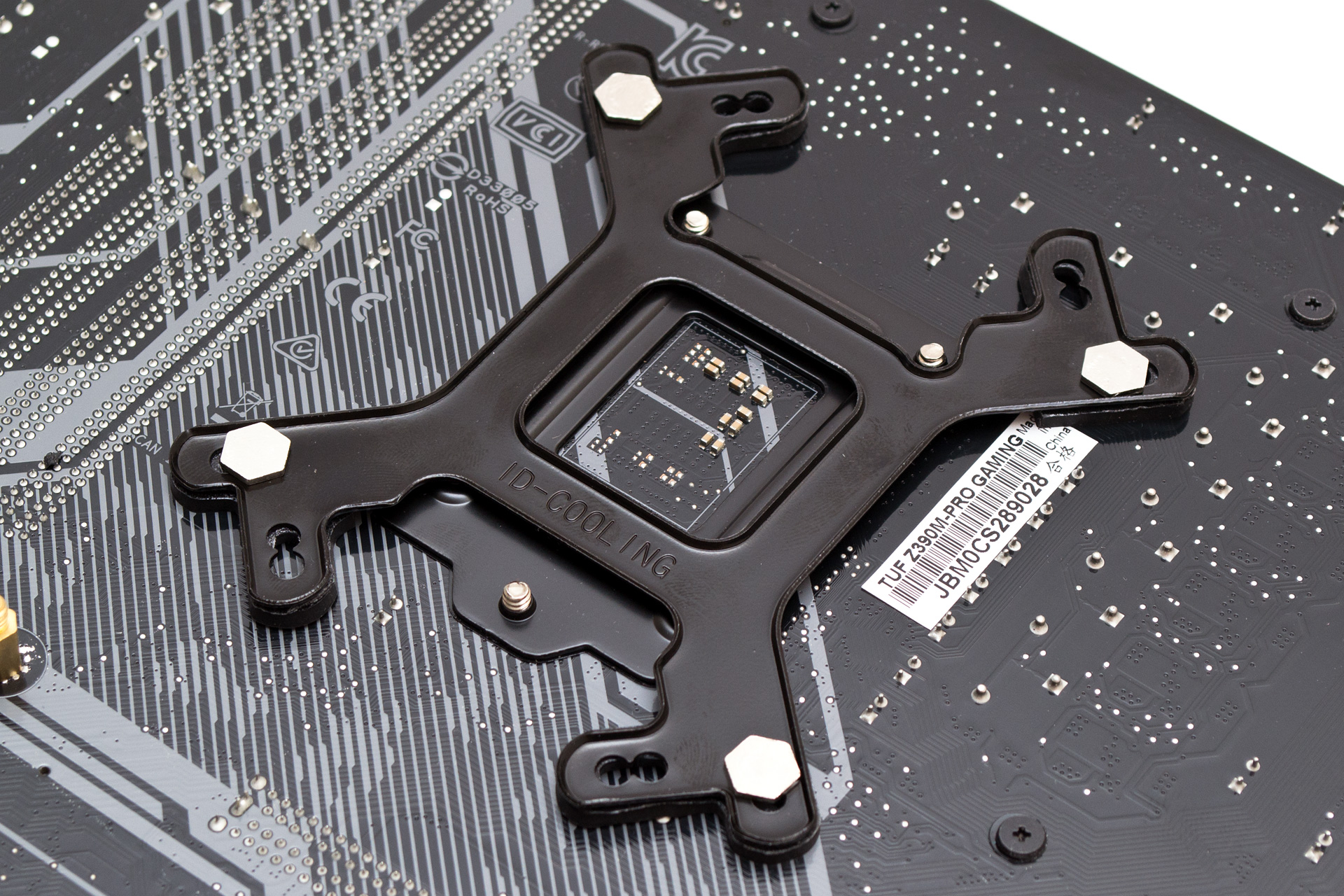

Пластина прикладывается к обратной стороне материнской платы так, чтобы шпильки попали в подходящие отверстия.

ID-Cooling Auraflow X 240 TGA

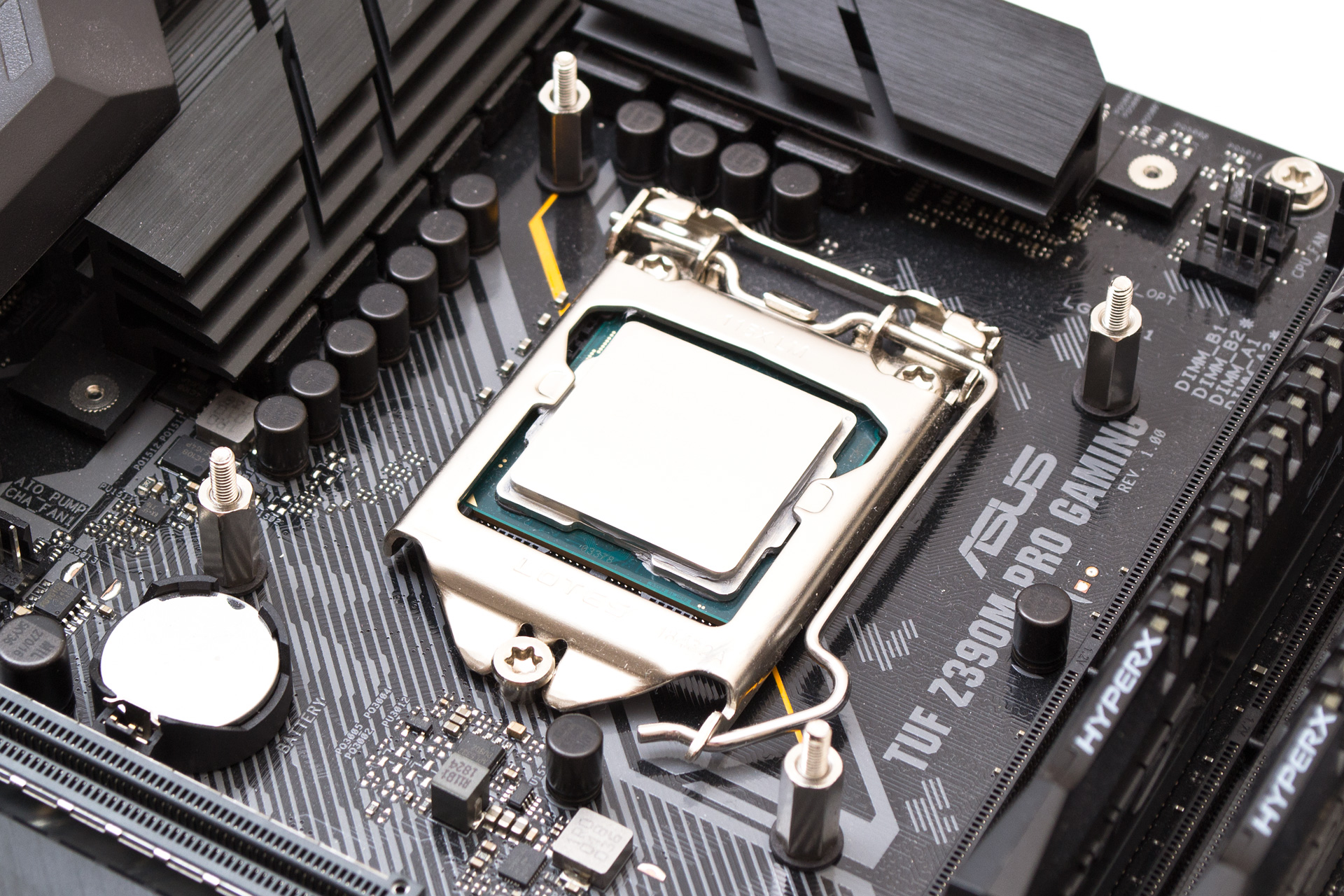

С лицевой стороны на шпильки нужно надеть изолирующие прокладки и навинтить стойки.

ID-Cooling Auraflow X 240 TGA

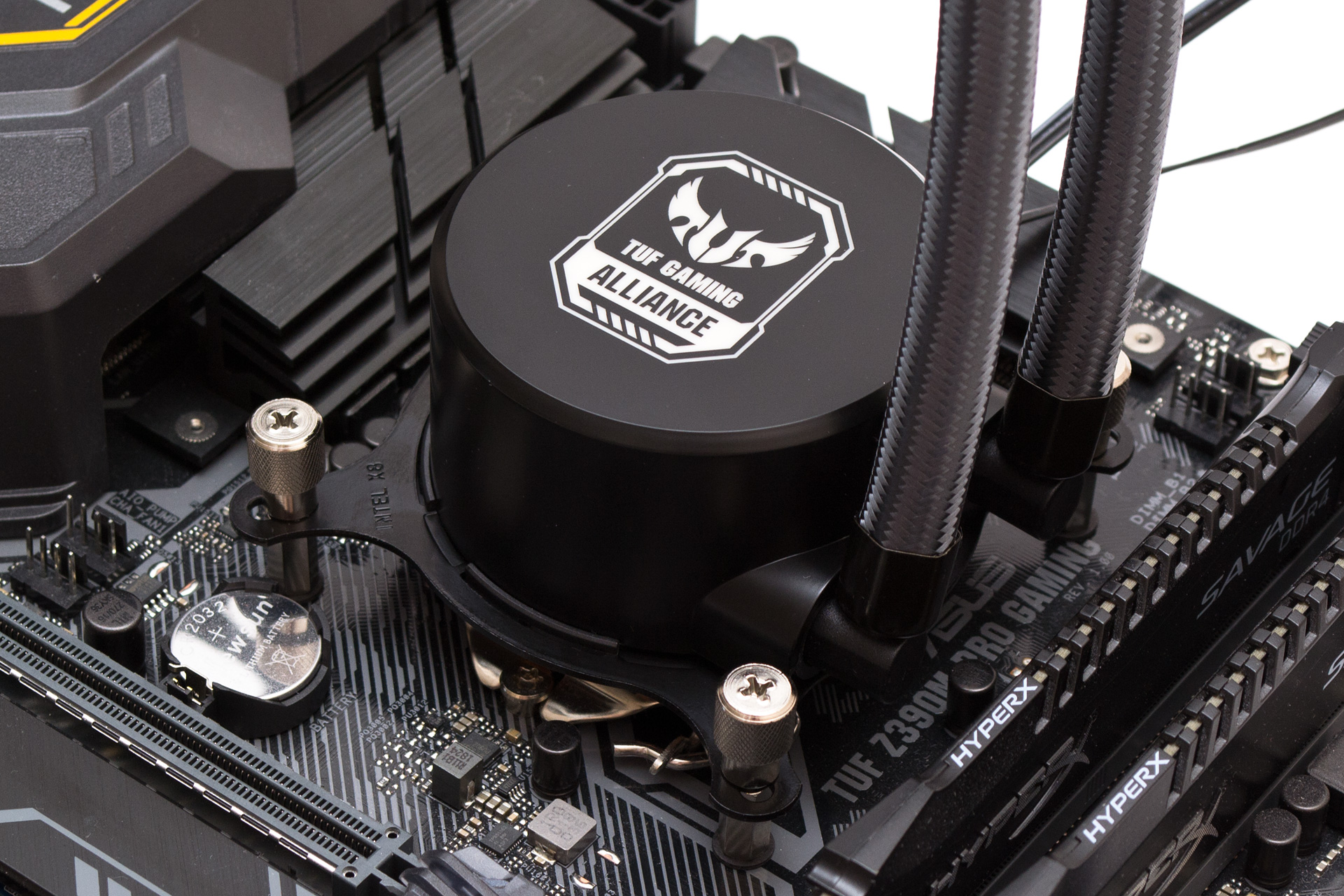

В финале наносим термоинтерфейс, ставим водоблок и прикручиваем его комплектными гайками с накатанной головкой, равномерно затягивая их поочередно по несколько оборотов за раз. Чтобы логотип считывался правильно, шланги должны находиться с правой стороны. Что не особо удобно при монтаже радиатора под верхнюю панель корпуса. Помпа подключается к любому разъему вентилятора. Подсветку и вентиляторы включаем в разветвитель, который потом соединяем с разъемом +12VGRB на материнской плате. Без него подсветка работать не будет.

ID-Cooling Auraflow X 240 TGA

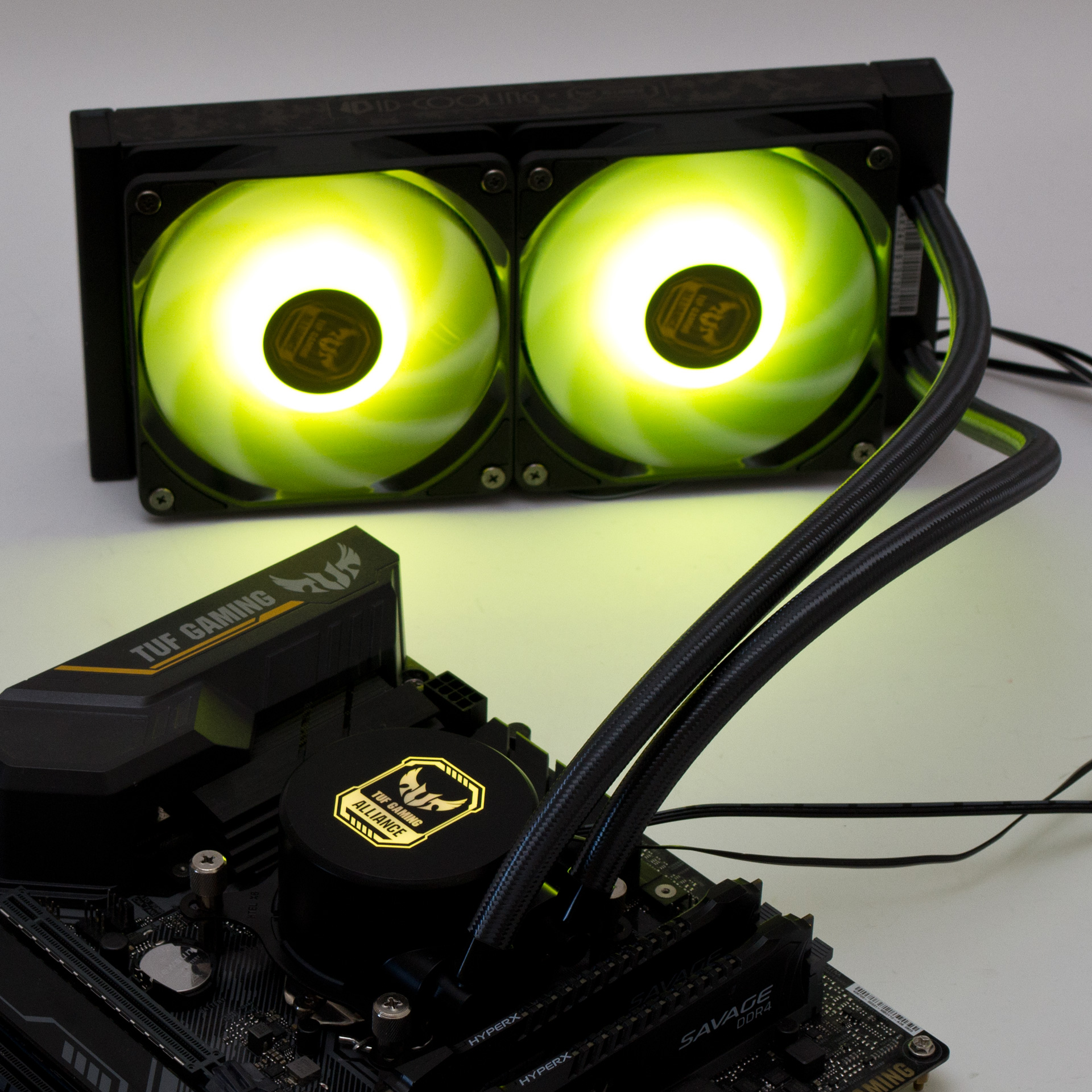

После включения вентиляторы и водоблок светят или одним определенным цветом на выбор или воспроизводят световые эффекты.

ID-Cooling Auraflow X 240 TGA

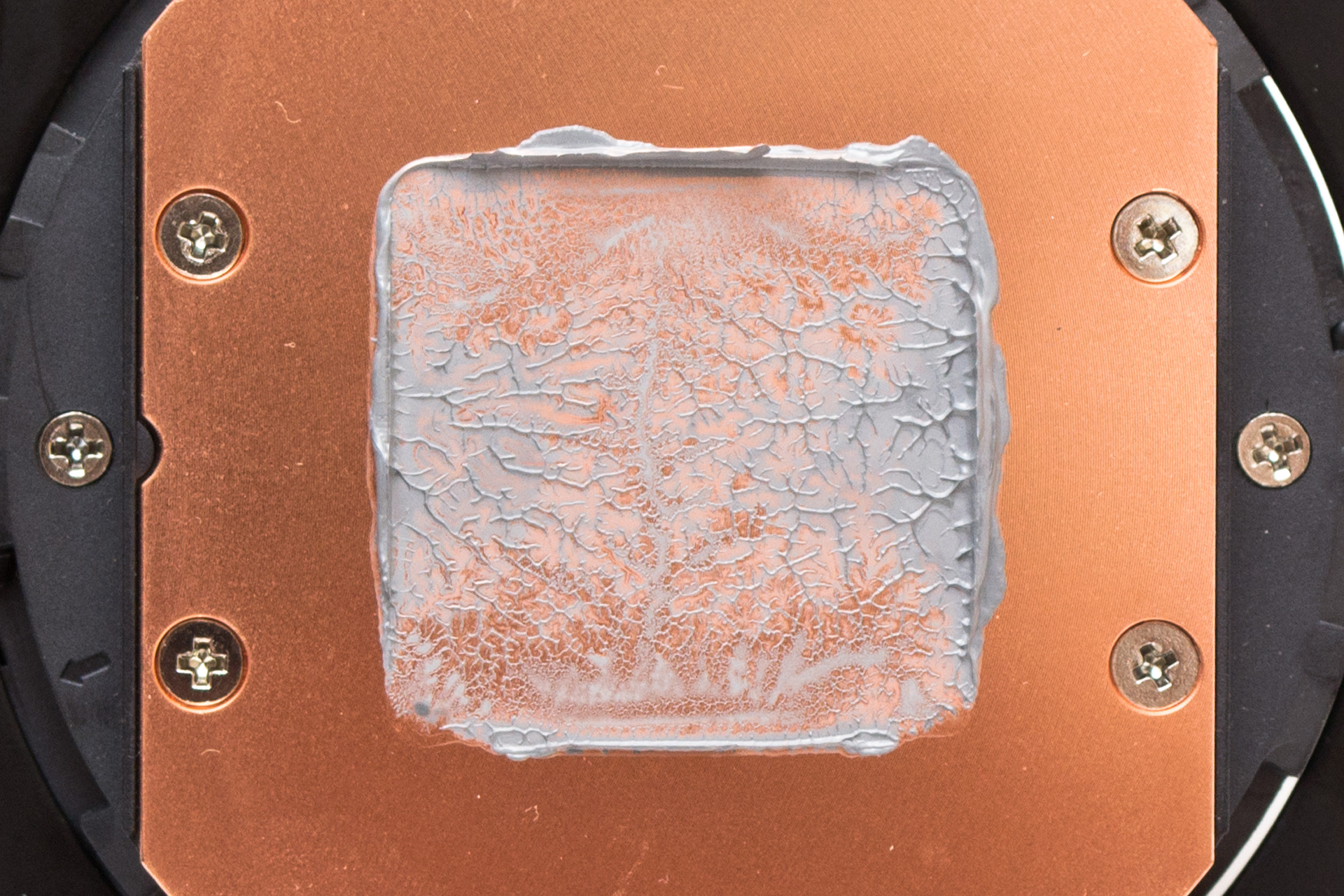

Отпечаток на подошве водоблока в целом получился неплохим, но назвать основание идеально ровным нельзя. Где-то прилегание лучше, где-то хуже.

ID-Cooling Auraflow X 240 TGA

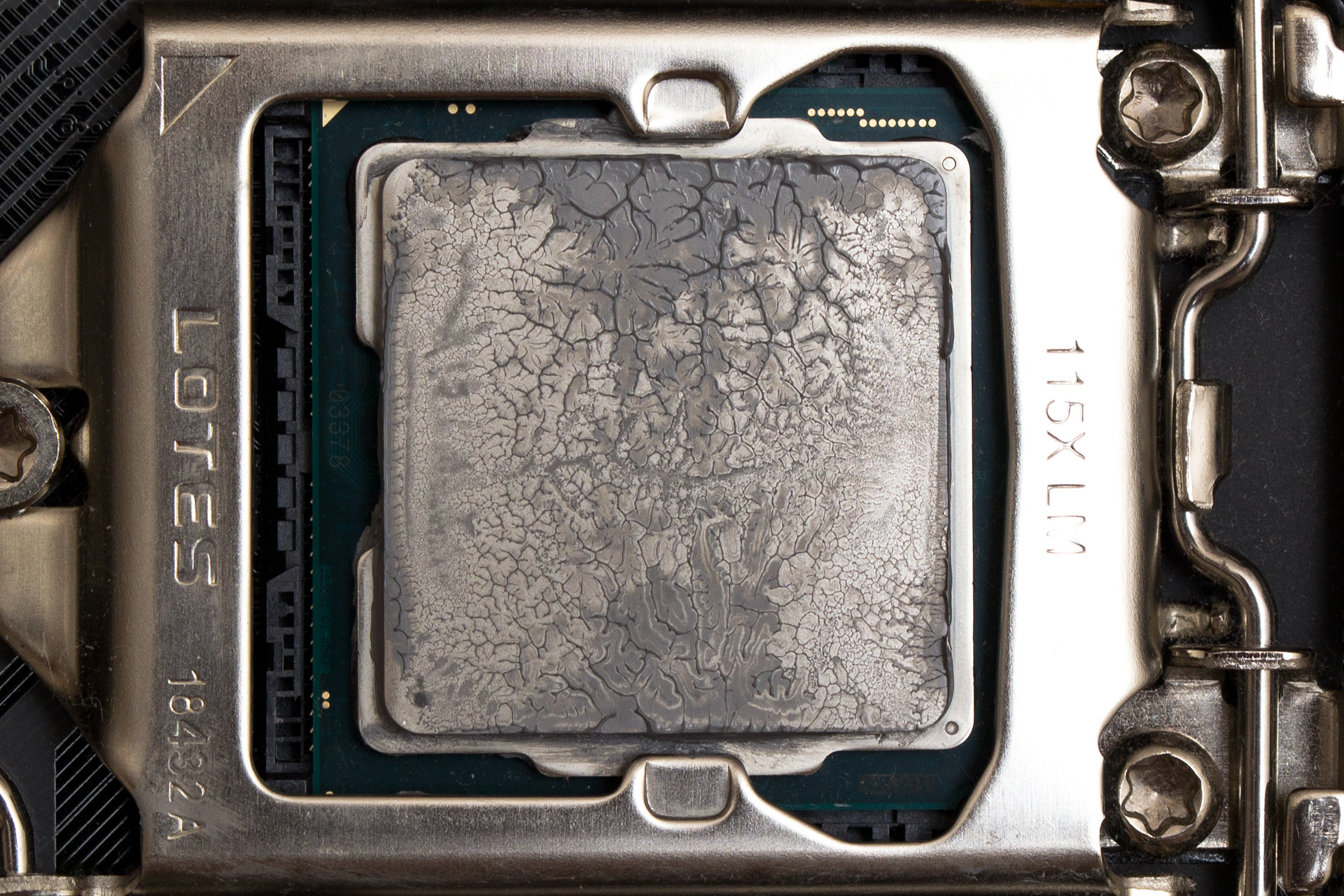

Аналогичный отпечаток есть и на крышке процессоре.

ID-Cooling Auraflow X 240 TGA

Перейдем к тепловому тесту.

Тестирование

Эффективность отвода тепла системой жидкостного охлаждения ID-Cooling Auraflow X 240 TGA сравнивалась с одним из лучших воздушных кулеров Noctua NH-U12A, выбранным по причине сочетания компактности и мощности. Узнать более подробную информацию о нём можно из прошлого обзора.

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения ID-Cooling Auraflow X 240 TGA использовался стенд в следующей конфигурации:

  • процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
  • материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
  • твердотельный накопитель: Team MP34 M.2 PCIe SSD (512 ГБ, PCI Express 3.0 x4, NVMe 1.3);
  • блок питания: Chieftec Polaris PPS-750FC (750 Вт);
  • контроллер вентиляторов: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 27 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.7.3 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

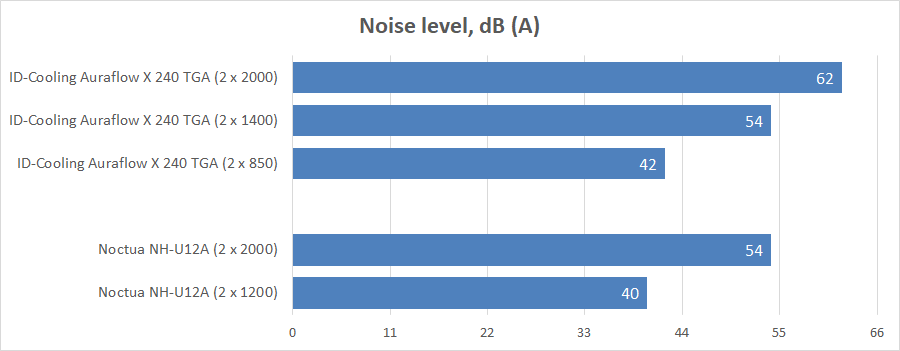

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. На максимальных 2000 об/мин ID-Cooling Auraflow X 240 TGA шумит на 62 дБ (А). Точка равновесия между шумом СЖО и воздушного кулера находится на отметке в 54 дБ (А). У СЖО это соответствует скорости 1400 об/мин, а для супер-тихих вентиляторов Noctua NH-U12A это скорость в полные 2000 об/мин. Что же до тихого режима работы, то NH-U12A образцово работает на 1200 об/мин при 40 дБ (А) (шум неслышный из закрытого корпуса), а СЖО не получится сделать тише, чем 42 дБ (А). Даже при снижении скорости до минимальных 850 об/мин.

ID-Cooling Auraflow X 240 TGA

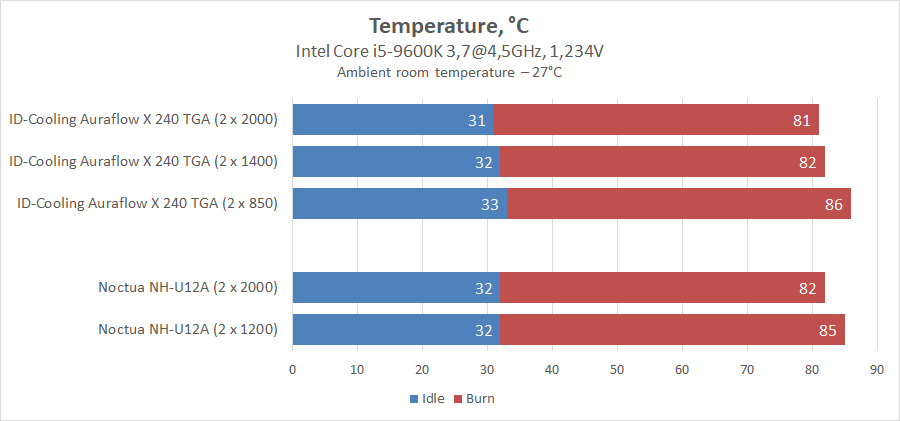

Посмотрим на график температур для каждого уровня шума.

ID-Cooling Auraflow X 240 TGA

Если коротко подвести итоги, то ID-Cooling Auraflow X 240 TGA показывает одинаковую эффективность с Noctua NH-U12A на средних оборотах и при одинаковом уровне шума. При повышении оборотов СЖО способно отыграть всего лишь один градус у воздушного кулера. Такое достижение явно не стоит сильно возрастающего при этом уровня шума. А в тихом режиме на один градус выигрывает NH-U12A.

Выводы

ID-Cooling Auraflow X 240 TGA — это вполне типичная для своего класса по конструкции и эффективности система жидкостного охлаждения процессора. Её возможности приблизительно равны по уровню лучшим представителям систем воздушного охлаждения. Из видимых недостатков тут можно отметить разве что шумноватую помпу, а в остальном все сделано вполне пристойно. Из явных достоинств следует отметить относительно невысокую стоимость изделия, если сравнивать с подобными системами от именитых брендов. Кроме того, поддерживается довольно много вариантов процессорных разъемов. И есть возможность простой замены жидкости в контуре, хотя она и не упоминается официально.

В общем, если всего год гарантии и малоизвестность бренда вас не смущают и очень хочется именно жидкостную систему охлаждения с подсветкой, а не воздушный кулер, то ID-Cooling Auraflow X 240 TGA представляет собой заманчивое предложение. Особенно если учесть, что в продаже есть точно такая же система без подсветки и приставки TGA, с меньшим на 30% ценником, которая по состоянию на сейчас является самой доступной по цене СЖО среди 240-мм моделей.
