Обзор жидкостной системы охлаждения Fractal Design Kelvin S24

Стараясь оставаться «в струе» и не отставать от других маститых брендов, Fractal Design выпустили на рынок свою линейку систем водяного охлаждения типа AIO. Данная серия получила название Kelvin в честь небезызвестного лорда-физика, точно измерившего температуру абсолютного нуля. Как всегда, компания решила не просто лицензировать наработки патентного тролля Asetek, а привнести какую-то свою изюминку в эту серию СВО. В роли данной особенности выступила функция заправки системы (хотя подобное решение уже встречалось нам у «водянок» Cooler Master) и, самое главное, возможность расширять контур, подключая к нему дополнительные компоненты.

Поскольку по результатам предыдущих тестов у нас уже сложилось устойчивое представление об эффективности подобных одно- и двухсекционных систем, мы очень просили компанию выделить нам на пробу охладитель Kelvin S36, состоящий из трех секций. Но, как обычно это бывает, желаемого товара на складе не оказалось и пришлось ограничиться тестированием Kelvin S24. Надеемся в будущем увидеть у себя старшую систему, а пока что, внимательно изучим данную среднюю по мощности СВО.

Fractal Design Kelvin S24

Упаковка и комплект поставки

Упаковка Kelvin S24 ничем не сможет удивить того, кто хоть раз держал в руках типичную коробку от СВО. Похоже, что она соответствует какому-то неофициальному стандарту, которого придерживаются все компании. По части информативности тут все очень неплохо — есть фото радиатора, помпы и системы в сборе, есть принципиальная схема устройства водоблока, упомянуты основные характеристики продукты и указаны размеры радиатора.

Fractal Design Kelvin S24Fractal Design Kelvin S24

Внутри кулер упакован в крепкий картонный лоток, все его части и аксессуары обернуты индивидуальными пакетами. Инструкция находится в отдельном кулечке.

Fractal Design Kelvin S24

В комплект поставки Fractal Design Kelvin S24, помимо радиатора, водоблока и двух вентиляторов входят:

  • инструкция;
  • трехконтактный переходник с резистором для снижения скорости помпы, в оплетке, длиной 220 мм;
  • четырехконтактный ШИМ-разветвитель для двух вентиляторов;
  • шприц с фирменным термоинтерфейсом;
  • металлическая усилительная пластина для сокетов Intel;
  • две крепежные лапы для сокетов Intel;
  • четыре длинных винта для сокетов Intel LGA2011;
  • четыре длинных винта для всех остальных сокетов Intel;
  • четыре пружины;
  • четыре гайки;
  • четыре металлические шайбы;
  • две крепежные лапы для сокетов AMD;
  • четыре длинных винта для сокетов AMD;
  • восемь длинных винтов для вентиляторов;
  • восемь коротких винтов для крепления радиатора.
Fractal Design Kelvin S24

Внешний вид

Внешний дизайн Kelvin S24 не блещет особой оригинальностью, но, все же, имеет несколько черт, выделяющих его из ряда однотипных решений. Первым, что бросается в глаза, являются довольно мягкие резиновые шланги длиной в 320 мм, обвитые металлической пружиной, позволяющей избежать перегиба. У других производителей такой вариант защиты трубок мне до сих пор не попадался. Второй необычный момент — выступы по бокам радиатора имеют трапециевидную форму, которые добавляют к длине основной 240-мм части 11 мм с одной стороны и 25 мм с другой. В остальном все стандартно.

Fractal Design Kelvin S24

Трубки, сделанные из ПВХ, имеют внешний диаметр 11 мм, а внутренний — 8 мм. С радиатором соединяются при помощи компрессионных фитингов с размером резьбы 1/4″.

Fractal Design Kelvin S24

Тело радиатора (водяные каналы и ленточные ребра) полностью изготовлены из меди. В этом можно легко убедиться, посмотрев на радиатор слегка под углом, а не прямо. Тогда он приобретает выразительный ржавый оттенок вместо черного. Общие габариты — 275х124х30 мм. Посадочные места для двух 120-мм вентиляторов совмещены вплотную (зазор между средними отверстиями — 15 мм). Водяных каналов насчитывается 12 штук. Плотность радиаторной ленты — 8 FPI (ребер на дюйм). Сама по себе она очень тонкая и изгибается при малейшем прикосновении. Толщина ленты в поперечном сечении всего 15 мм, потому суммарная площадь рассеивания вряд ли превышает 4400 см².

Fractal Design Kelvin S24

В конструкции водоблока, совмещенного с помпой, Fractal Design решили обойтись без излишеств. Это маленькая аккуратная пластмассовая коробочка размером 69х69х40 мм. Боковины сделаны из матового пластика, верхняя крышка с логотипом — зеркальная и глянцевая. Сбоку, на противоположной стороне от шлангов находится утопленная вглубь корпуса пробка для дозаправки хладагента. Чтобы открыть ее, понадобится шестигранный ключ. Замену охлаждающей жидкости производитель рекомендует производить раз в два года. При невозможности найти специальный раствор вполне можно обойтись обычной дистиллированной водой.

Fractal Design Kelvin S24

Шланги соединяются с водоблоком с помощью угловых фитингов, которые проворачиваются в своих гнездах очень легко. Внутри установлена электрическая помпа центробежного типа с керамическим подшипником. Она способна работать в диапазоне напряжений от 6 до 12 В и, на мой взгляд, является очень шумной. При стартовых 6 В, мы получим 1400 об/мин и 42 дБ (А) шума. То есть ее будет слышно из закрытого корпуса уже при запуске. При этом шум носит противный и раздражающий характер, поскольку находится в верхнем частотном диапазоне. Если использовать включенный в комплект понижающий напряжение до 9 В резистор, скорость помпы ограничится 2100 об/мин при 49 дБ (А). На полных 12 В обороты максимальна скорость достигает паспортных 2400 об/мин при 50 дБ (А) шума. Производительность помпы составляет 72 литра в час, а срок наработки на отказ — 50 000 часов.

Fractal Design Kelvin S24

Медное основание водоблока не особо ровное и испещрено мелкими следами грубой шлифовки. Держится всего лишь на четырех винтах. Питание к помпе подается с помощью трехконтактного шнура в нейлоновой оплетке длиной 280 мм.

Fractal Design Kelvin S24

В качестве стоковых вентиляторов к Fractal Design Kelvin S24 прилагаются фирменные пропеллеры Fractal Design Dynamic GP-12 c ШИМ-регулировкой скорости вращения, основанные на «гидравлическом» подшипнике. Стартовое напряжение для них составляет 6 В при 350 об/мин и 34 дБ (А) шума. В случае использования ШИМ диапазон скорости колеблется от 500 до 2000 об/мин. Совсем бесшумными пропеллеры можно считать до 1100 об/мин и 40 дБ(А) (соответствует 9 В напряжения). При 2000 об/мин получаем 56 дБ (А) шума, который дополнительно усилится при установке вертушек на радиатор. В целом модель достаточно удачная, шуршание и потрескивания слышно только вплотную, а при удалении на 30-50 см эти звуки затухают даже на открытом стенде. Длина четырехконтактного шнура питания без оплетки — 520 мм. Электрические характеристики можно прочитать на фотографии, в инструкции или на официальном сайте.

Fractal Design Kelvin S24

Вентиляторы крепятся к радиатору при помощи длинных винтов. Никаких изолирующих прокладок для уменьшения вибрации здесь не предусмотрено.

Fractal Design Kelvin S24

Перейдем к установке СВО и тестированию её эффективности

Установка

Монтаж Fractal Design Kelvin S24 происходит чрезвычайно просто на любом процессорном разъеме. Мы рассмотрим его на примере Intel LGA2011. Для начала на водоблок устанавливаются крепежные лапы. Они вставляются по сторонам и защелкиваются посередине друг за друга без каких-либо винтов.

Fractal Design Kelvin S24

Затем на крепежных лапах нужно собрать прижимной винт. Для этого понадобится сам винт с накатанной головкой (главное не перепутать их тип, поскольку в комплекте есть три варианта с резьбой под разные типы процессорных разъемов), пружина, металлическая шайба и гайка. В собранном виде выглядит следующим образом:

Fractal Design Kelvin S24

Наносим термоинтерфейс на процессор, опускаем на место водоблок и закручиваем четыре подпружиненных винта. Просто, не правда ли? Конечно же, нужно не забыть и про подключение питания помпы.

Fractal Design Kelvin S24

Определиться с ориентацией шлангов на водоблоке лучше до его установки, чтобы они были изогнуты под рациональным углом после монтажа радиатора в корпусе.

Fractal Design Kelvin S24

Отпечаток термоинтерфейса на основании водоблока говорит о высокой силе прижима, в особенности по центру теплораспределительной крышки. Хотя ближе к краям основание неровное.

Fractal Design Kelvin S24

Перейдем к тепловому тесту.

Технические характеристики

Эффективность отвода тепла системой жидкостного охлаждения Fractal Design Kelvin S24 сравнивалась с одним из лучших современных воздушных кулеров — Noctua NH-D15S.



Техническая характеристика Fractal Design Kelvin S24 Noctua NH-D15S
Страница продукта fractal-design.com noctua.at
Совместимость с процессорными разъемами Intel LGA 775/115x/1366/2011/2011-3
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 1156/1155/1150/1151/2011-0/2011-3
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Размеры радиатора (ДхШхВ), мм 275х124х25 150х135х160
Размеры вентилятора (ДхШхВ), мм 120х120х25 150х140х25
Материал радиатора и конструкция Медный двухсекционный водяной радиатор с ребрами ленточного типа Вертикальный двухсекционный радиатор из
алюминиевых пластин, нанизанных на 6 медных
тепловых трубок диаметром 6 мм, расположенных
U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения
пропаяны
Вес радиатора, г 731 980
Количество пластин радиатора, шт. 152 45 / 45
Толщина пластин, мм 0,2 0,5
Межреберное расстояние, мм 1,5 2
Расчетная площадь радиатора, см² ~4 400 ~12 660
Размер водоблока, (ДхШхВ), мм 69х69х40
Материал водоблока Пластмассовый корпус с медным основанием
Скорость помпы при 12В, об/мин 2400
Пиковое энергопотребление помпы, Вт: 3,2
Модель вентилятора Fractal Design Dynamic GP-12 PWM 1 x Noctua NF-A15 PWM
Скорость вращения вентилятора, об/мин 500 ~ 2000 с ШИМ 450 ~ 1500 с ШИМ
Воздушный поток, м³/ч 148,8 140,2
Уровень шума вентилятора, дБ (А) 32,2 24,6
Статическое давление, мм воды 2,3
Количество и тип подшипника вентилятора Гидравлический подшипник (Hydraulic bearing) Гидродинамический подшипник с магнитной стабилизацией (SSO2)
Время наработки на отказ вентилятора, час 40 000 150 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,20 0,13
Пиковое энергопотребление вентилятора, Вт 2,4 1,56
Дополнительные особенности Понижающий максимальные обороты помпы переходник Понижающий максимальные обороты переходник
Средняя стоимость, $ ~120 ~80

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения Fractal Design Kelvin S24 использовался стенд на базе платформы Intel LGA2011 в следующей конфигурации:

  • процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: ASUS R9270-DC2OC-2GD5 (AMD Radeon R9 270);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентилятора: Zalman PWM Mate;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 25 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

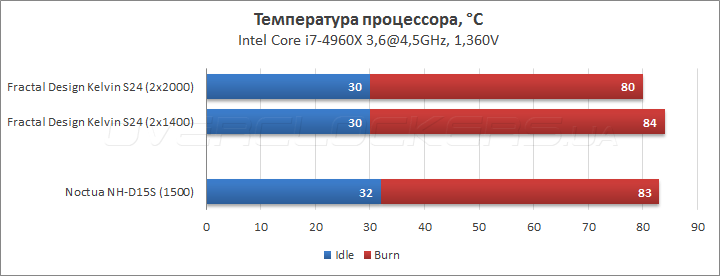

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. В качестве эталона использовалась максимальная скорость вентилятора Noctua, к уровню шума которого были сведены скорости двух вентиляторов Fractal Design.

Fractal Design Kelvin S24

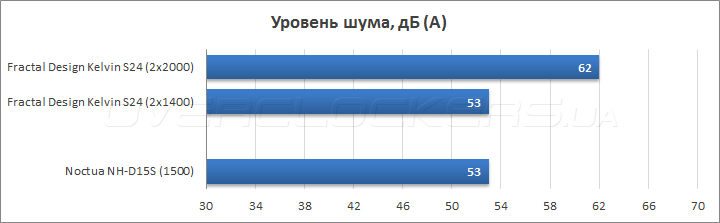

Посмотрим на график температур для каждого уровня шума.

Fractal Design Kelvin S24

Если коротко описать полученный результат тестирования, то можно сказать что Fractal Design Kelvin S24 по уровню эффективности полностью аналогичен хорошему воздушному суперкулеру в лице Noctua NH-D15S.

Выводы

Fractal Design Kelvin S24 отличается хорошей мощностью, приятным внешним видом и простотой в установке. К его преимуществам можно причислить полностью медный радиатор и водоблок, хорошие, достаточно тихие и производительные вентиляторы, мягкие и защищенные от перегибов шланги, а также возможность дозаправки и расширения контура, что особенно может пригодиться при сборке массивных систем водяного охлаждения для двух- и более процессорных систем. Из недостатков я бы выделил шумную работу помпы, которая помешает использовать данную СВО для сборки абсолютно тихих систем.

Спустя несколько лет и десятки тестов с момента появления систем СВО типа All-In-One на рынке, их преимущества над воздушными кулерами все еще остаются для меня совсем неочевидными. Стоимость владения такой системой высоковата, но она не дает выигрыша, ни в уровне шума, ни в температурах охлаждаемых компонентов. Ведь хороший воздушный кулер в худшем случае потребует замены вентилятора спустя пять или шесть лет использования. А система СВО, за это же время, успеет износить две или три помпы, тоже потребует замены вентиляторов на новые, будет нуждаться в профилактической замене хладагента и возможно очистке контура с помощью биоцида.

В том, что касается серии Kelvin в целом, компания разработала хорошую концепцию и идет в правильном направлении, в отличие от других участников рынка. Они предлагают не просто одноразовую водянку, а систему, совместимую с классическими сборными СВО и стандартными фитингами. Систему, которую можно расширять, менять компоненты и, что самое главное, можно и нужно обслуживать, а не просто выбросить через пару лет на помойку. Наиболее перспективно для Fractal Design, на мой взгляд, расширить ассортимент своей продукции полным перечнем классических компонентов СВО, и не в последнюю очередь — водоблоками для видеокарт, поскольку именно они нуждаются на сегодня в водяном охлаждении гораздо больше, чем процессоры.
