Обзор системы жидкостного охлаждения Enermax Liqfusion 240

Установка

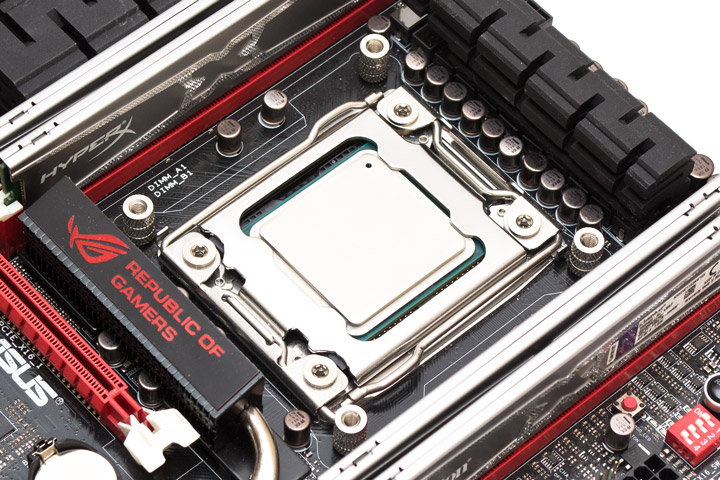

С монтажом водоблока Liqfusion на разъеме Intel LGA2011 у меня возникли вполне определенные проблемы. Все дело в том, что для уменьшения количества деталей, производитель сделал унифицированные металлические стойки. И на сокеты AMD или Intel 115x или ниже они становятся просто отлично, потому, что прикручиваются туда длинными винтами со стороны усилительной пластины. А вот на разъеме Intel LGA2011 они сначала просто ставятся на крепежные отверстия сверху, выемкой вниз, без фиксации. В вертикальном положении платы, когда она установлена в корпус, они естественно стоять не будут.

Enermax Liqfusion 240 (ELC-LF240-RGB)

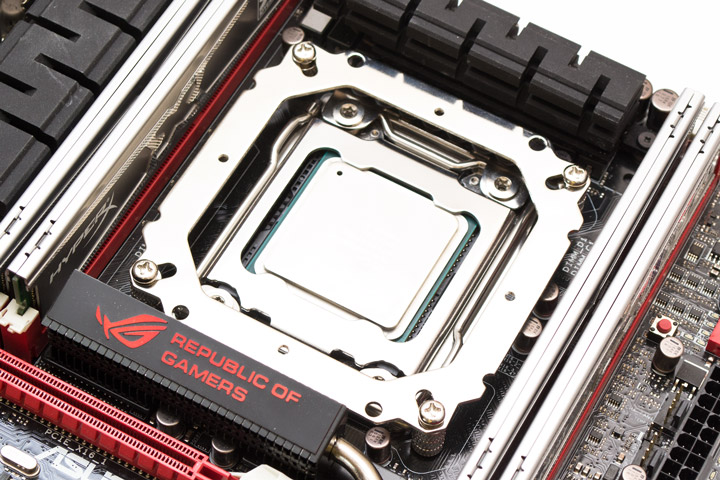

Далее, по инструкции следует положить сверху крепежную рамку и прикрутить длинными винтами ее навылет, через стойки к отверстиям стандартной усилительной пластины сокета. Звучит в теории просто, не правда ли? Однако на практике, винт проходит через две отдельные резьбы, первая из которых еще и вращается свободно до определенного момента. На выходе это приводит к тому, что в отверстие винт может затянуться раньше, чем он прижмет крепежную рамку. Потому нормально прикрутить ее не выйдет ни с первого, ни со второго, и вероятно даже ни с третьего раза. Единственный способ сделать это нормально — прикрутить стойки винтами сначала к крепежной рамке, без затяжки, оставив на них точный запас по длине для входа в усилительную пластину. И лишь после установки затянуть все до конца. Возможно, лишние четыре винтовые шпильки, специально под разъем Intel LGA2011, как это сделано в 99% подобных продуктов от других производителей, решили бы такие сложности с установкой.

Enermax Liqfusion 240 (ELC-LF240-RGB)

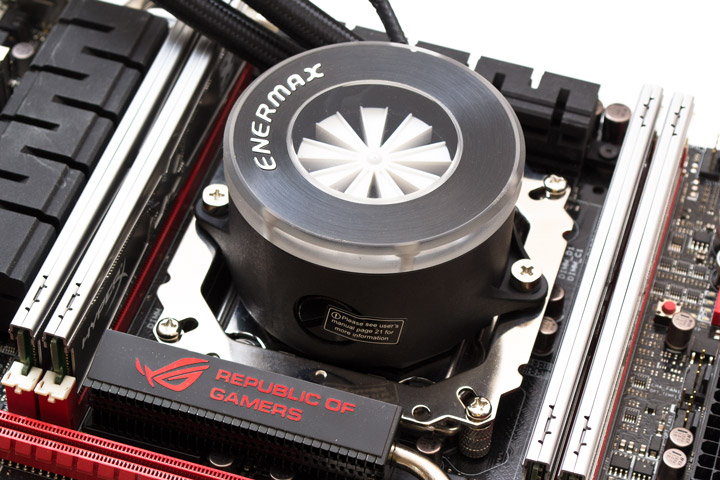

После перечисленных выше проблем остается лишь нанести термопасту и прикрутить водоблок двумя подпружиненными винтами на место. Позитивно, что на любом процессорном разъеме водоблок можно повернуть в любом из нужных четырех направлений. Кроме того, изгиб шлангов никуда не упирается и ничему не мешает. Что тоже очень хорошо.

Enermax Liqfusion 240 (ELC-LF240-RGB)

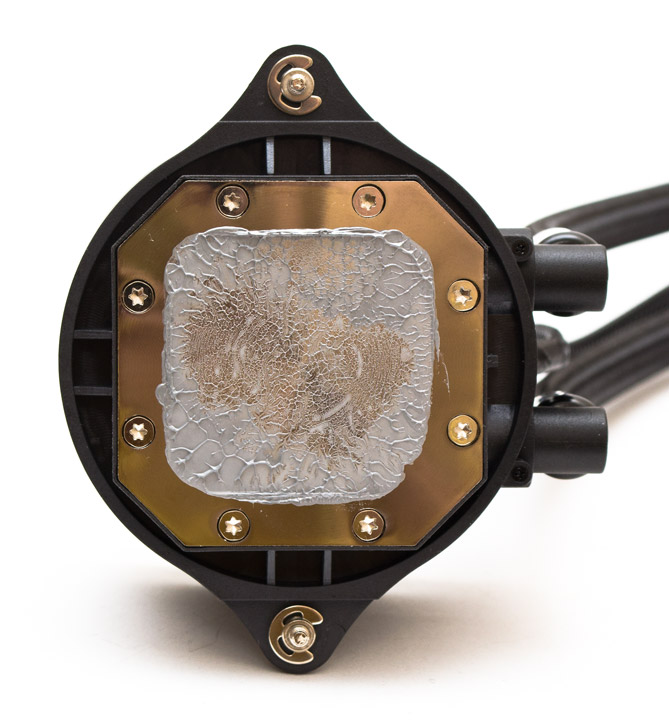

Отпечаток термоинтерфейса на подошве кулера указывает на очень сильный прижим по центру, однако вся остальная половина контактной площади отпечатывается слабо. Не лучший вариант для процессоров с большой тепло-распределительной крышкой.

Enermax Liqfusion 240 (ELC-LF240-RGB)

Технические характеристики

Эффективность отвода тепла системой жидкостного охлаждения Enermax Liqfusion 240 сравнивалась с одним из лучших современных воздушных кулеров — Noctua NH-D15S с двумя вентиляторами.

Техническая характеристика Enermax Liqfusion 240 (ELC-LF240-RGB) Noctua NH-D15S
Страница продукта enermaxeu.com noctua.at
Совместимость с процессорными разъемами Intel LGA 775/115x/1366
Intel LGA 2011/2011-3/2066
AMD AM4
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 1156/1155/1150/1151
Intel LGA 2011-0/2011-3/2066
AMD AM4
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Размеры радиатора (ДхШхВ), мм 272x120x27 150х135х160
Размеры вентилятора (ДхШхВ), мм 2 шт, 120х120х25 150х140х25
Материал радиатора и конструкция Алюминиевый водяной радиатор с ребрами ленточного типа Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны
Вес радиатора, г 880 980
Количество пластин радиатора, шт. 160 45 / 45
Толщина пластин, мм 0,2 0,5
Межреберное расстояние, мм 2 2
Расчетная площадь радиатора, см2 ~5 950 ~12 660
Размер водоблока, (ДхШхВ), мм 95x85x51
Материал водоблока пластиковый корпус с медным основанием и прозрачной крышкой
Скорость помпы при 12В, об/мин 5000 +/– 10%
Пиковое энергопотребление помпы, Вт: 2,16
Модель вентилятора Enermax T.B. RGB (UCTBRGB12) 1 x Noctua NF-A15 PWM
Скорость вращения вентилятора, об/мин 500 ~ 2000 с ШИМ 450 ~ 1500 с ШИМ
Воздушный поток, м3/ч 40,45 ~ 173,59 140,2
Уровень шума вентилятора, дБ (А) 14 ~ 28 24,6
Статическое давление, мм воды 0.673 ~ 6.28
Количество и тип подшипника вентилятора Гидродинамический подшипник с магнитной стабилизацией (Twister bearing) Гидродинамический подшипник с магнитной стабилизацией (SSO2)
Время наработки на отказ вентилятора, час 160 000 150 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,3 0,13
Пиковое энергопотребление вентилятора, Вт 3,6 1,56
Дополнительные особенности Адресная RGB подсветка водоблока и вентиляторов (ARGB) с пультом управления в комплекте. Визуальный индикатор потока жидкости. Возможность простой дозаправки контура (жидкость в комплекте) Понижающий максимальные обороты переходник
Средняя стоимость, $ ~140 ~100

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения Enermax Liqfusion 240 использовался стенд на базе платформы Intel LGA2011 в следующей конфигурации:

  • процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентиляторов: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 29 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении, без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

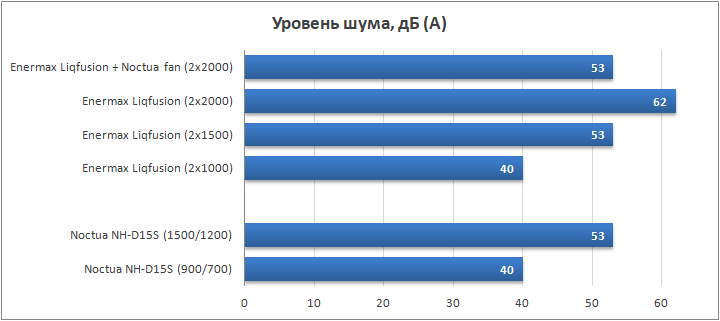

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Enermax Liqfusion 240 был протестирован в трех режимах — при 1000, 1500 и 2000 об/мин. Кроме того, в целях эксперимента, мы проверили производительность СВО вместе с новыми вентиляторами Noctua NF-A12x25 PWM на максимальных оборотах (да, они работают довольно тихо даже на полной скорости). Для Noctua NH-D15S приведены показатели на максимальной доступной для нее скорости, и на 900 об/мин, при уровне шума в 40 дБ (А), который не будет слышен из закрытого корпуса. Чтобы уравнять шансы, австрийскому суперкулеру спереди был добавлен один вентилятор Noctua NF-A15 PWM с диапазоном скоростей в 1200 и 700 об/мин соответственно.

Enermax Liqfusion 240 (ELC-LF240-RGB)

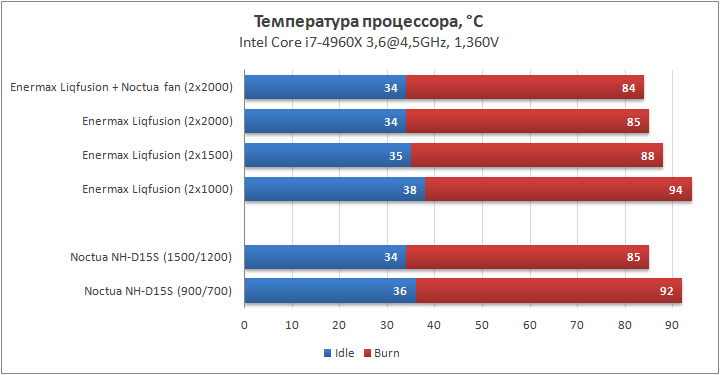

Посмотрим на график температур для каждого уровня шума.

Enermax Liqfusion 240 (ELC-LF240-RGB)

Как видим, в стоковом варианте Enermax Liqfusion по производительности приблизительно равен Noctua NH-D15S с двумя вентиляторами, но создает заметно более высокий уровень шума. Кроме того, эффективность этой СВО сильно зависит от скорости вентиляторов, потому снизить ее в целях уменьшения шума не получится. В целях эксперимента мы попробовали поставить сюда новомодные вентиляторы Noctua NF-A12x25 PWM, способные относительно тихо работать на предельных скоростях. В результате уровень шума получился такой же, как со стоковыми вентиляторами на 1500 об/мин, зато по температуре удалось отыграть целых четыре градуса. Либо же 1 градус и 9 дБ (А), если сравнивать со стоковыми пропеллерами на предельных оборотах.

Выводы

Enermax Liqfusion 240 — это действительно весьма экзотичная система жидкостного охлаждения. Она обладает далеко не самой лучшей в своем классе производительностью, особенно в пересчете на уровень шума вентиляторов, но, по крайней мере, не уступает по эффективности суперкулеру в лице Noctua NH-D15S. Зато у нее есть оригинальный вариант расположения помпы, которой ранее мне не встречался в подобных системах. Казалось бы, что помпа должна быть маленькой и шумной, но нет. На проверку она оказалась весьма тихой, не в последнюю очередь потому, что подвеска ее на резиновых шлангах сильно понижает уровень вибраций. Так вибрации от помпы, закрепленной на материнской плате, почти напрямую передаются на корпус, а в данном случае такого нет в принципе. Еще из достоинств отметим возможность легкой дозаправки контура, наличие запасного хладагента, и возможность проверки целостности контура до установки, в тестовом режиме. Из «декоративных» преимуществ тут, конечно же, есть еще красивый индикатор скорости потока воды и ARGB-подсветка водоблока и вентиляторов. Если производители это настойчиво выпускают, значит кем-то оно действительно востребовано.

Из недостатков хочется отметить непродуманную систему крепления под Intel LGA2011, для нормальной установки которой придется основательно постараться. Благо, что на все остальные сокеты данная СВО становится намного проще. Кроме того, коническая форма основания может снижать эффективность данного кулера на процессорах с большими крышками.

Чтобы мне действительно хотелось увидеть в будущем от Enermax? Наверное, такую же систему, с низким водоблоком (с ровным основанием, желательно) и без RGB-подсветки. Если при этом у них получится сделать еще и съемную помпу, которую будет легко заменить по факту износа, то это будет большой шаг навстречу пользователям. Частично они его уже и так сделали, вынеся помпу за пределы водоблока, в попытке избавиться от патентной тяжбы с Asetek.

В текущем варианте Enermax Liqfusion 240 хорошо подойдет для процессоров серии Intel LGA 115х и всех вариантов процессоров от AMD, на Intel LGA2011 — уже с оговорками.
