Обзор процессорного кулера Deepcool Gammaxx GT

Горячая летняя пора — это отличное время для тестирования систем охлаждения. Пиковые температуры окружающей среды заставляют кулера продемонстрировать все, на что они способны. И начать мы хотим с подопытного под названием Deepcool Gammaxx GT. По виду это обычный радиатор, ровно до тех пор, пока на нем не загорается вся встроенная иллюминация. Но обо всем по порядку.

Deepcool Gammaxx GT

Упаковка и комплект поставки

Коробка кулера оформлена хорошо, в цветной полиграфии, с минимумом маркетинга и наличием полезной технической информации. Внутри от повреждений устройство защищает  пластиковая вставка и несколько небольших демпферов из полиуретана.

Deepcool Gammaxx GTDeepcool Gammaxx GT

Комплект поставки у Deepcool Gammaxx GT богатый и разнообразный, связано это с большим количеством поддерживаемых процессорных разъемов, и со специфичной системой подсветки. Помимо радиатора тут есть следующие детали:

  • каталог актуальной продукции Deepcool;
  • инструкция по установке;
  • шприц с термопастой;
  • пульт управления подсветкой на два устройства с SATA Power питанием;
  • переходник на два устройства для стандартного разъема подсветки 12V GRB;
  • 120-мм вентилятор с подсветкой;
  • два комплекта металлических скоб для монтажа двух вентиляторов;
  • пластиковая усилительная пластина для сокетов Intel и AMD;
  • крепежные лапы для сокетов AMD с предустановленными винтами;
  • четыре металлические подставки под крепежные лапы;
  • два маленьких винта для фиксации крепежных лап;
  • четыре гайки для крепления усилительной пластины;
  • крепежные лапы для сокетов Intel с предустановленными винтами.
Deepcool Gammaxx GT

Внешний вид

Внешность Deepcool Gammaxx GT вполне стандартная для этого класса башенных устройств. Он сделан по классической U-образной схеме размещения тепловых трубок и обладает средними габаритами. Разве что скобы крепления вентилятора слегка торчат в стороны, увеличивая общую ширину охладителя до 135 мм.

Deepcool Gammaxx GT

Вентилятор крепится к радиатору с помощью проволочных скоб. По глубине устройство получается относительно узким, что внушает надежду на хорошую совместимость по высоте с оперативной памятью.

Deepcool Gammaxx GT

Компоновка рамки 120-мм вентилятора в целом стандартная, но посередине она усилена дополнительными ребрами жесткости, а по углам с обеих сторон наклеены резиновые демпферы против вибрации. Из аэродинамических оптимизаций можно отметить насечки на полупрозрачной крыльчатке, которая обладает девятью лопастями привычной, слегка изогнутой конфигурации. Пропеллер выполнен на базе гидравлического подшипника, имеет диапазон скоростей от 500 до 1500 об/мин, изменяемый при помощи ШИМ. По уровню шума все относительно неплохо, в рамках 500–800 об/мин крыльчатку почти не слышно, в цифровом выражении это от 37 до 40 дБ (А), если измерять шумомером, приставленным вплотную к подшипнику. Далее уровень шума плавно нарастает вплоть до максимума в 52 дБ (А) на 1500 об/мин, но назвать его раздражающим не получится. Из паразитных призвуков можно отметить только треск от ШИМ-контроллера. Диоды RGB-подсветки встроены тут по периметру статора, потому при её включении все лопасти подсвечиваются равномерно. Кабеля подключения тут два, оба обернуты в нейлоновую оплетку. Первый — это четырехконтактный разъем питания, длиной в 285 мм, второй — разъем управления подсветкой, тоже на четыре контакта, с защелкой. Длина этого кабеля уже достигает 390 мм.

Deepcool Gammaxx GTDeepcool Gammaxx GT

Довольно необычно на радиаторе выглядит красивая металлическая пластина сверху с прорезями и нашлепками, имитирующими концы тепловых трубок. Под ней скрывается вставка из полупрозрачной пластмассы, в которой находятся светодиоды RGB-подсветки. От нее, как и от вентилятора, тянется еще один кабель управления подсветкой в нейлоновой оплетке, длиной в 400 мм, имеющий четыре контакта и защелку на разъеме. Под этот провод в радиаторе даже сделана специальная выемка.

Deepcool Gammaxx GT

С обратной стороны выемка тоже есть, но уже по всей высоте радиатора. Кстати, сколько мы не измеряли его, по высоте получалось не 156 мм, заявленных производителем, а 157 мм. Возможно, что верхняя декоративная накладка не всегда усаживается на одну и ту же глубину. Суммарная площадь рассеивания тепла тут составляет около 7200 см2, что весьма неплохо для этого класса радиаторов.

Deepcool Gammaxx GT

Радиатор имеет четыре медные тепловые трубки диаметром 6 мм, которые расположены U-образно, и довольно плотно собраны в виде ромба (если смотреть сверху) в левой и правой секции пластин.

Deepcool Gammaxx GT

Зазор между алюминиевыми радиаторными ребрами составляет 2 мм, что обещает хорошую проницаемость для воздушного потока.

Deepcool Gammaxx GT

В таком виде пользователь будет видеть свой кулер большую часть времени, при условии, что в корпусе есть боковое окно:

Deepcool Gammaxx GT

Тепловые трубки скрепляются между собой серой металлической пластиной с надписью Deepcool. Она сделана максимально просто, без лишнего рельефа. По сторонам есть выемки с одиночными отверстиями под винты, куда ложатся крепежные лапы при монтаже кулера.

Deepcool Gammaxx GT

По бокам медные трубки запрессованы довольно плотно, без видимых зазоров. К сожалению, определить визуально, есть ли там в месте контакта припой, или хотя бы клей, не удалось.

Deepcool Gammaxx GT

Основание выполнено по технологии прямого контакта. Зазор между трубками составляет 2 мм. Подошва относительно ровная, но качество шлифовки и обработки тут оставляет желать лучшего.

Deepcool Gammaxx GT

Поскольку далеко не все пользователи являются счастливыми обладателями материнских плат, которые умеют управлять RGB-подсветкой и имеют подходящие разъемы, компания Deepcool заботливо снабдила этот кулер собственным RGB-пультом. Для его питания используется разъем SATA Power, длина шнура составляет 395 мм. Сам пульт имеет длину 55 мм и три кнопки. Клавиша М отвечает за циклическую смену режимов и цветов подсветки. Если идти по порядку, то пульт позволяет воспроизводить красный, зеленый, синий, оранжевый, фиолетовый, голубой и белый цвета, причем как в режиме постоянного свечения, так и «дыхания». После этого идет три режима со сменой цветов, потом все повторяется. Средняя клавиша позволяет регулировать яркость подсветки в пяти уровнях. Если зажать ее на несколько секунд, то подсветку можно отключить полностью. Кнопка S позволяет выбрать скорость воспроизведения текущего эффекта, тоже в пяти вариантах, от медленного до очень быстрого. Длина проводов двух разъемов, которые подключаются к вентилятору и радиатору составляет 170 мм.

Deepcool Gammaxx GT

Для тех, кто все же успел обзавестись платой с 12VGRB-разъемом, в комплекте есть переходник длиной 400 мм. При подключении обязательно убедитесь что контакт 12 В попадает на 12 В на разъеме материнской платы, поскольку защиты от неправильного подключения тут нет.

Deepcool Gammaxx GT

Установка

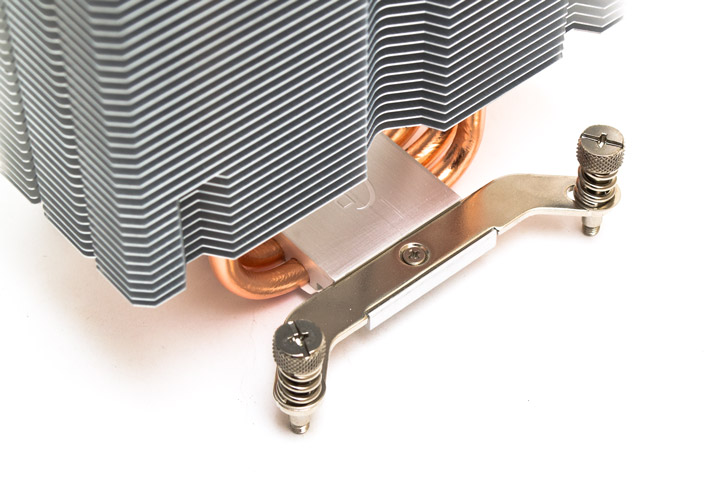

Чтобы проверить эффективность кулера Deepcool Gammaxx GT, мы решили не мелочиться и установить его сразу на самый горячий разогнанный процессор Intel Core i7-4960X на платформе Intel LGA2011. Сам процесс монтажа предельно простой. Для начала нужно навинтить на основание с помощью двух маленьких винтов крепежные лапы и выставить подпружиненные винта на них в правильное положение.

Deepcool Gammaxx GT

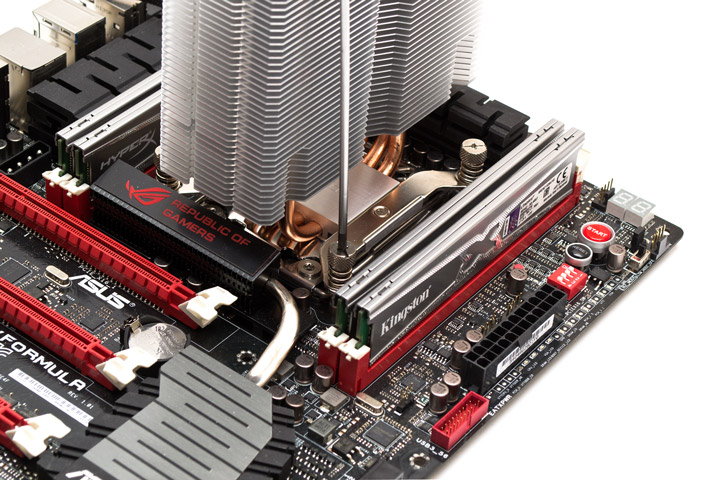

Затем нанести на процессор термоинтерфейс, поставить радиатор в нужной ориентации и затянуть подпружиненные винты, поворачивая их по очереди так, чтобы обеспечить равномерный прижим.

Deepcool Gammaxx GT

В финале остается только надеть вентилятор и подключить все необходимые разъемы.

Deepcool Gammaxx GT

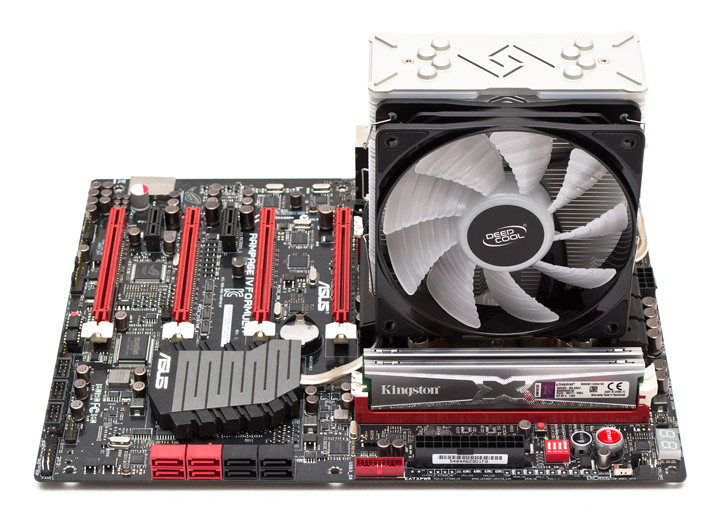

С первым слотом PCI-E кулер никак не конфликтует.

Deepcool Gammaxx GT

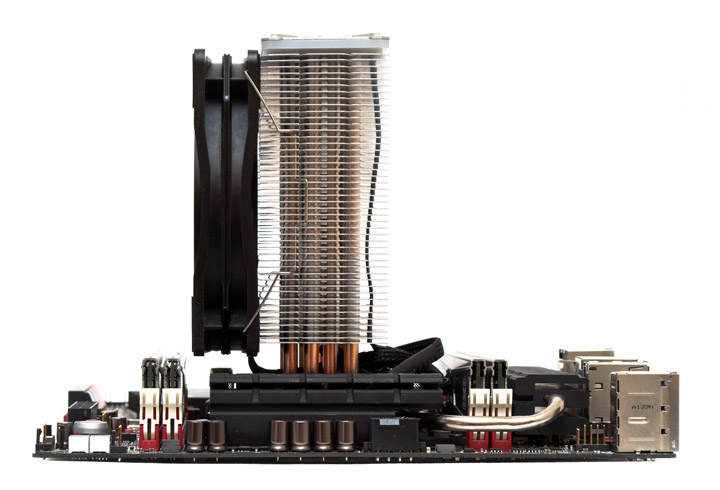

До оперативной памяти на этой платформе кулер никак не дотягивается, даже если повесить вентиляторы с двух сторон радиатора. На AMD АМ4 и Intel LGA 115x, ситуация может быть несколько хуже, и придется ограничиться памятью высотой до 33 мм, чтобы избежать конфликта между первым слотом и вентилятором.

Deepcool Gammaxx GT

В плане красоты подсветки Deepcool Gammaxx GT превосходит все ожидания и выглядит действительно хорошо. Ему даже удается корректно изображать белый цвет, а при подключении к подходящей материнской плате палитра цветов становится намного шире.

Deepcool Gammaxx GT

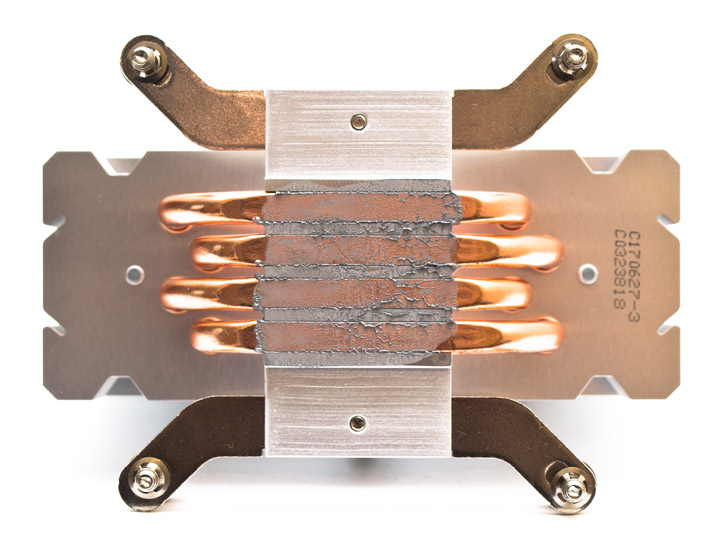

Отпечаток термоинтерфейса на основании говорит о мощном прижиме кулера. Достигается это благодаря массивным пружинам на крепежных винтах. Основание ровное, слегка задран один уголок, что, впрочем, может быть особенностью рельефа крышки тестового процессора.

Deepcool Gammaxx GT

Технические характеристики

Эффективность отвода тепла кулером Deepcool Gammaxx GT сравнивалась с одним из лучших и самых распространенных бюджетных кулеров — Zalman CNPS10X Performa.

Техническая характеристика Deepcool Gammaxx GT Zalman CNPS10X Performa
Страница продукта deepcool.com zalman.ru
Совместимость с процессорными разъемами Intel LGA 115x/1366/2011
AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+)
Intel LGA 775/115x/1366/2011
AMD AM2(+)/AM3(+)/FM1/FM2
Размеры радиатора (ДхШхВ), мм 127х50х157 132x75x152
Размеры вентилятора (ДхШхВ), мм 120х120х25 120х120х25
Материал радиатора и конструкция Конструкция из алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расставленных U-образно. Тепловые трубки имеют основание прямого контакта с небольшими зазорами Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием
Вес радиатора, г 562 610
Количество пластин радиатора, шт. 46 47
Толщина пластин, мм 0,5 0,45
Межреберное расстояние, мм 2 1,9
Расчетная площадь радиатора, см2 ~ 7 200 ~ 7 900
Модель вентилятора Deepcool DF1202512CL-076 Zalman ZP1225ALM [Z1P-PWM]
Скорость вращения вентилятора, об/мин 500 ~ 1500 с ШИМ 900 ~ 2000 с ШИМ
Воздушный поток, м3/ч 96
Уровень шума вентилятора, дБ (А) 17,8 ~ 27 17 ~ 36
Статическое давление, мм воды 1,63
Количество и тип подшипника вентилятора Гидравлический подшипник (Hydro Bearing) Улучшенная втулка (Long Life Bearing)
Время наработки на отказ вентилятора, час 50 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,23 0,2
Пиковое энергопотребление вентилятора, Вт 2,76 2,4
Дополнительные особенности RGB-подсветка накладки радиатора, RGB-подсветка вентилятора, пульт для управления подсветкой в комплекте, есть возможность прямого подключения подсветки в материнскую плату Фирменный резистор RC24P в комплекте
Средняя стоимость, $ ~68 ~36

Тестовый стенд

Для тестирования эффективности кулера Deepcool Gammaxx GT использовался стенд на базе платформы Intel LGA 2011 в следующей конфигурации:

  • процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • блок питания: Raidmax Cobra RX-800AE (800 Вт);
  • контроллер вентилятора: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 27 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Поскольку температура в помещении было слишком высокой, у нас не было возможности сравнить кулеры между собой на пониженных оборотах, перегрев был бы неминуем. Поэтому были сопоставлены их максимальные возможности, скорость Zalman CNPS10X Performa и Deepcool Gammaxx GT была выставлена на максимум, чтобы удержать от закипания горячий Intel Core i7-4960X в разгоне.

Deepcool Gammaxx GT

Уровень шума от Deepcool можно считать терпимым на такой скорости, а вот Zalman завывал как северный ветер.

Посмотрим на график температур для каждого уровня шума.

Deepcool Gammaxx GT

Стендовый процессор Intel Core i7-4960X в разгоне до 4,5 ГГц имеет тепловой пакет приблизительно в 150 ватт. С учетом высокой температуры в помещении, Zalman CNPS10X Performa на пике своих возможностей едва справилась с тем, чтобы сдержать нагрев в пределах 88 градусов. Учитывая, что Deepcool Gammaxx GT слабее по всем параметрам (меньше тепловых трубок, меньше площадь радиатора и более медленный вентилятор), ожидалось, что он вообще не пройдет этот тест в таких условиях. Тем не менее, Gammaxx GT смог удержать процессор ровно на пороге троттлинга с температурой в 94 градуса.

В целом, Deepcool Gammaxx GT, хотя и с трудом, но подтвердил свою способность к отводу заявленных производителем 150 ватт тепла. Это значит, что его будет достаточно для охлаждения любых процессоров с TDP до 130 ватт, в том числе и в разгоне. Остерегаться использовать его стоит лишь на самых топовых подходящих по разъему платформах от Intel и AMD, например, на серии Intel Core i9-7xxx или AMD FX-9370 и FX-9590.

Выводы

Deepcool Gammaxx GT — это вполне пристойный кулер среднего уровня эффективности, обладающий нормальным вентилятором и красивой подсветкой. Он легок в установке, имеет хорошие параметры по совместимости с корпусом и материнской платой, и даже собственный пульт для управления подсветкой. Немаловажна и поддержка широкого перечня современных процессорных разъемов (исключение составляют разве что AMD TR4 и Intel LGA 775).

Критических недостатков у этой модели системы охлаждения выявлено не было. Единственный вопрос возникает по поводу неаккуратной обработки основания прямого контакта.

Gammaxx GT можно порекомендовать тем, кому позарез требуется самодостаточный кулер с RGB-подсветкой, поскольку именно подсветка определяет львиную долю рекомендованной стоимости данного продукта. Если же на кон ставится чистая эффективность охлаждения, то в эту цену можно подобрать намного более производительные решения, как в ассортименте самой Deepcool, так и у других брендов.
