До этого момента мы знакомились лишь с воздушными системами охлаждения от Deepcool, хотя у них в ассортименте уже давно и прочно прописаны сразу две линейки СВО — Captain (уже даже во второй ревизии EX) и Maelstrom. Кроме того, есть и третья, самая топовая серия Castle, которая еще даже не появилась в продаже на наших просторах. Примечательно еще и то, что все эти системы выпускаются в рамках «игрового» суббренда компании Gamer Storm. А в данном обзоре пойдет речь про среднюю, по своим размерам и позиции, 240-мм СВО под названием Captain 240EX RGB.
Упаковка и комплект поставки
Коробка продукта получилась на редкость информативной. Помимо изображения цветного водоблока тут приведены все необходимые данные про габариты и совместимость устройства, а так же перечислены его преимущества.

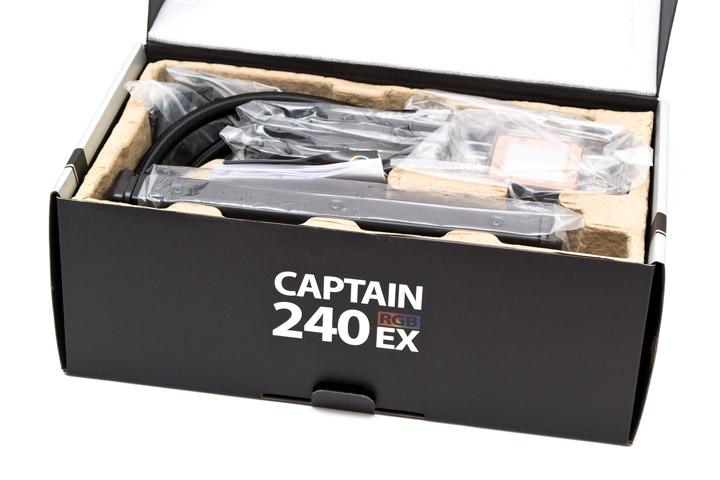

Внутри все традиционно упаковано в лоток из прессованного картона, как и во всех других необслуживаемых СВО. Радиатор, водоблок и детали из комплекта завернуты в индивидуальные полиэтиленовые пакеты, некоторые из которых даже подписаны.

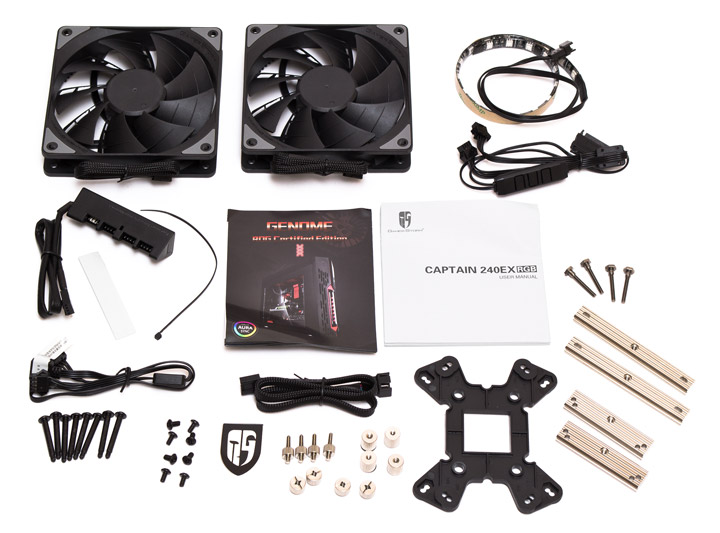

Комплект поставки получился очень объемным. Сюда, помимо радиатора и водоблока входят:
- инструкция по монтажу;
- каталог продукции Deepcool;
- светодиодная лента;
- пульт управления RGB-подсветкой;
- клейкий логотип Gamer Storm;
- разветвитель четырехконтактного разъема подключения вентиляторов на четыре порта, двухсторонняя клейкая лента и стяжка к нему;
- кабель переходник с двух RGB-разъемов на стандартный порт 12VGRB.
- два 120-мм вентилятора;
- четыре монтажные винтовые шпильки для сокетов AMD и Intel LGA 115x/1366;
- две металлические крепежные лапы для сокетов Intel LGA 115x/1366/2011;
- две металлические крепежные лапы для сокетов AMD;
- пластиковая усилительная пластина;
- четыре металлические стойки;
- четыре металлические гайки с накатанной головкой;
- четыре винтовые шпильки для сокетов Intel LGA 2011;
- четырехконтактный удлинитель питания вентилятора в оплетке;
- восемь коротких монтажных винтов для крепления радиатора к корпусу;
- восемь длинных винтов для вентиляторов.
Внешний вид
Если вы уже ранее видели комплекты готовых СВО, то внешний вид Deepcool Captain 240EX RGB будет смотреться знакомо и понятно. Система состоит из двухсекционного радиатора размером 274х120х27, двух мощных шлангов в нейлоновой оплетке и водоблока, совмещенного с помпой (он то, как раз, и выглядит уникально). Все окрашено в черный цвет. Полная длина шлангов вместе с фитингами составляет 330 мм. Внешний их диаметр приблизительно равен 12 мм.

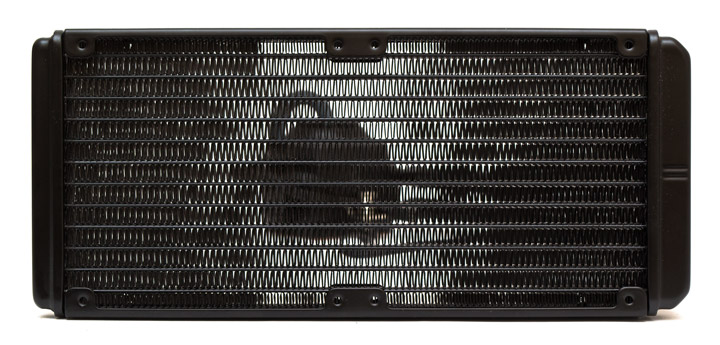

Радиатор изготовлен из алюминия, в нем есть два набора крепежных отверстий для двух 120-мм вентиляторов расположенных вплотную. Ребра радиатора ленточного типа, набраны с плотностью в 20 FPI (пластин на дюйм). Между ребрами, вдоль, тянутся 14 каналов, через которые прокачивается хладагент. Суммарная площадь рассеивания тепла составляет около 6300 см². Вес всей системы в сборе с вентиляторами — 1100 грамм.

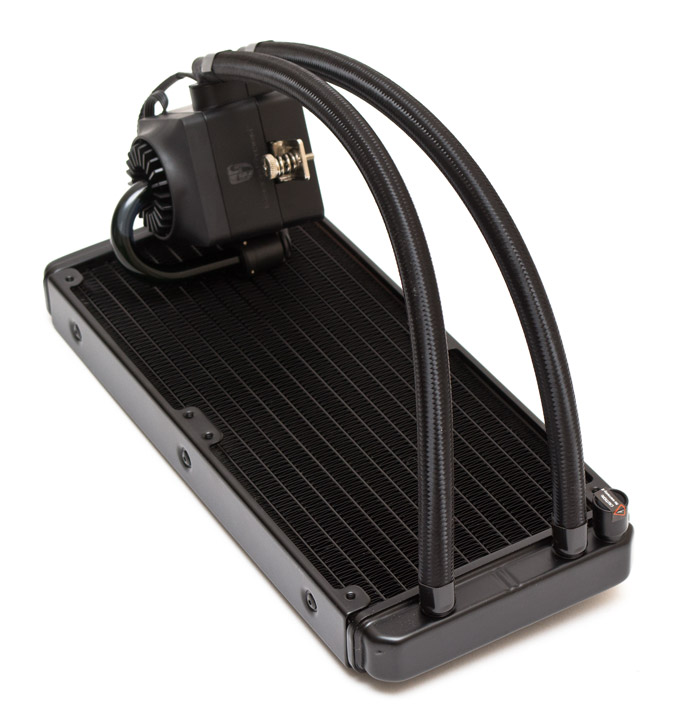

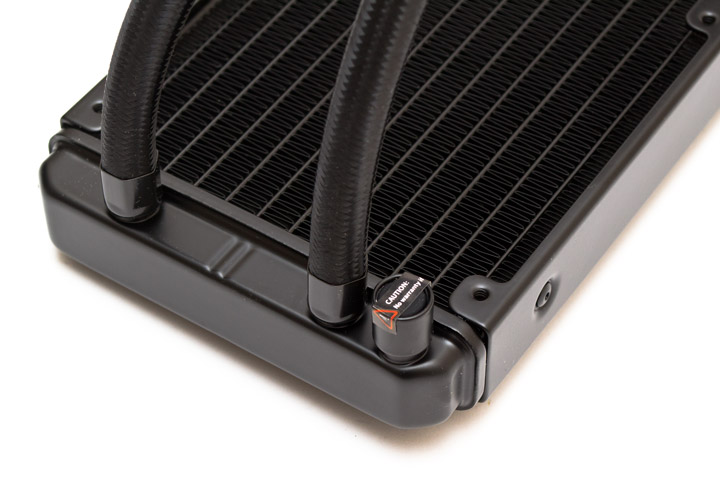

Трубки неподвижно соединены с фитингами радиатора и впрессованы в металлические гильзы. Толщина коллектора радиатора здесь составляет 18 мм. Ее нужно учитывать при установке в корпус, поскольку эта часть будет выступать за габариты вентиляторов в сторону задней панели при монтаже наверх, либо наверх, если крепить СВО спереди. Повернуть систему по-другому не получится из-за специфики крепления шлангов к водоблоку. Сбоку от шланга есть пробка, через которую можно производить замену хладагента и удаление лишнего воздуха, в случае попадания его в систему. Однако на ней наклеено предупреждение, что самостоятельное вскрытие контура ведет к потере гарантии на систему.

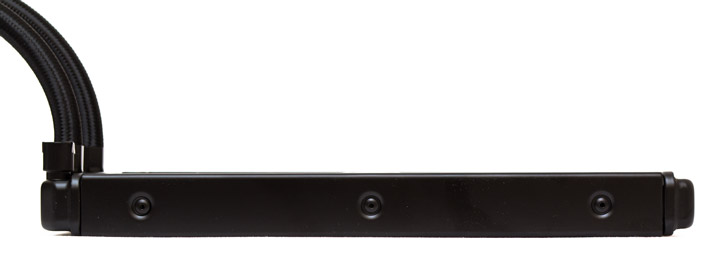

Коллектор с противоположной стороны имеет толщину в 14 мм. Толщина боковых рамок радиатора в 27 мм позволит без проблем поставить его в большинство современных шасси.
Комбинированный пластиковый водоблок в данной системе сделан необычно. Сама компания называет ее «визуальной СВО», то есть пользователь может наблюдать за течением жидкости через встроенную Г-образную стеклянную трубку. На практике затея себя не оправдывает. Самого движения жидкости не заметно, а видно оно может быть лишь в случае попадания в контур пузырьков воздуха, что уже не очень хорошо само по себе. В таком случае обычно доливается хладагент и удаляется лишний воздух. А вот что конкретно добавляет эта штука, так это лишней высоты помпе, которая составляет целых 85 мм. В результате, если на радиатор захочется надеть бутерброд из четырех вентиляторов, при установке вверх система в сборе может цеплять помпу на некоторых сокетах.

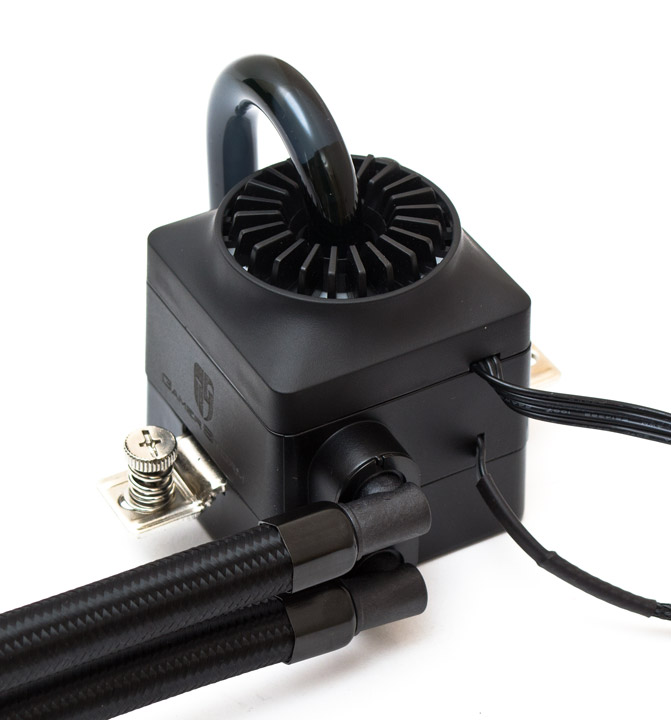

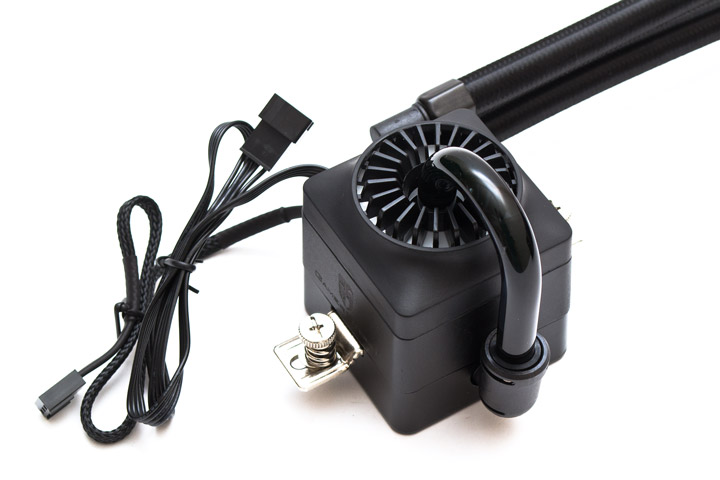

Пользователь будет преимущественно видеть водоблок в такой проекции, как показано на фотографии ниже. Белая область за радиальной решеткой оснащена диодами RGB- подсветки. Из устройства выходит два кабеля. Один из них, в оплетке, длиной 260 мм представляет собой питание помпы на три контакта. Второй, без оплетки, длиной 380 мм — это подключение питания RGB-подсветки на четыре контакта.
Шланги заходят в водоблок со стороны, противоположной стеклянной трубке, через Г-образные фитинги. Стоит отметить, что угол их поворота крайне ограничен. Если верхний шланг еще можно куда-то довернуть, то нижний получится разве что слегка сместить вверх на 30 градусов. Повернуть их в противоположную сторону не получится из-за жесткой фиксации на радиаторе. Это накладывает серьезные ограничения на возможные варианты размещения радиатора в корпусе и поворота водоблока на процессоре.
Встроенная помпа имеет керамический подшипник с прогнозируемым сроком наработки на отказ в 120000 часов и трехфазный электрический двигатель. Работает на постоянной скорости в 2200 об/мин, при этом уровень шума по нашим замерам не превышает 37 дБ (А), а в фоне нет острых паразитных призвуков. Другими словами, устройство работает очень тихо, и понижение скорости ему не требуется. Два металлических прижимных крепления в виде подпружиненных винтов встроены прямо по бокам водоблока.

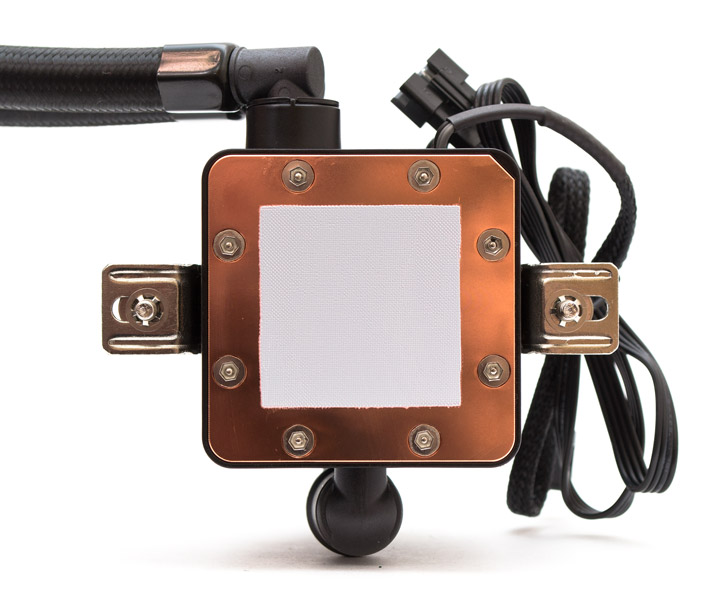

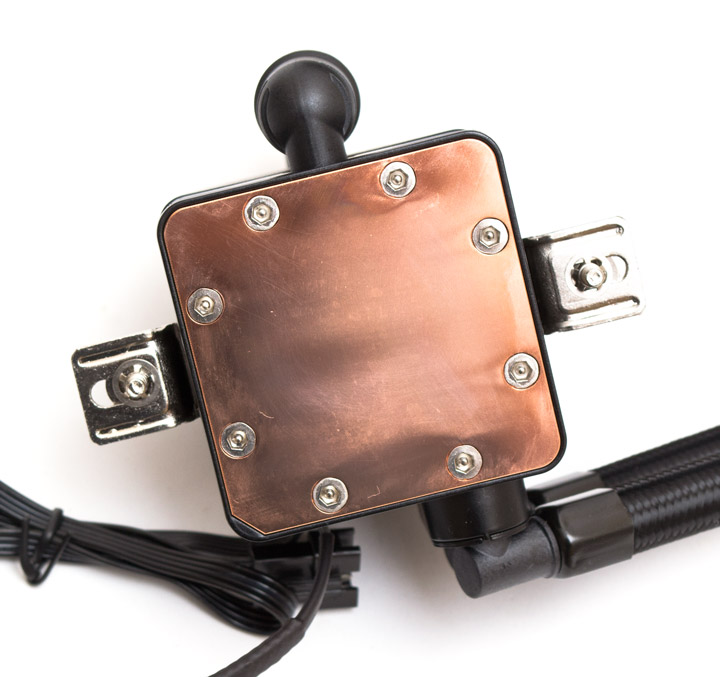

Основание медное, имеет форму правильного квадрата со стороной в 54 мм. По умолчанию на него нанесен тонкий слой термоинтерфейса, что сильно облегчает первую установку «из коробки». Для повторного монтажа придется докупить термопасту отдельно. Но больше всего меня умилили тут крепежные винты. С виду это обычные шестиугольники, их восемь штук, но если присмотреться — внутри видны цилиндрические вставки по центру. А это значит, что без специального инструмента их не открутить. Так производитель тонко намекает, что не хочет, чтобы пользователи заглядывали внутрь.
Основание относительно ровное, имеет следы радиальной шлифовки. Однако оно малоустойчиво к царапинам, и даже оттереть полностью от него термопасту может быть проблематично.

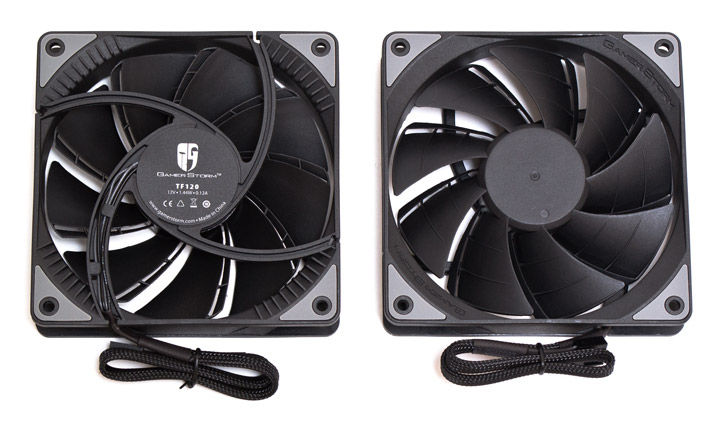

Два комплектных вентилятора формата 120х120х25 мм имеют стандартную рамку с наклеенными не ней по углам резиновыми демпферами серого цвета. Они относятся к серии Gamer Storm TF120 и построены на гидравлическом подшипнике, скромно, но объективно обещающем всего 50000 часов наработки на отказ. Из интересных моментов стоит отметить устройство крыльчатки, имеющей девять лопастей, на задней кромке которых добавлено дополнительное крыло, для увеличения уровня статического давления. Диапазон доступных скоростей составляет от 500 до 1800 об/мин, регулируется при помощи ШИМ. Из посторонних звуков слышно шорканье электроники в районе двигателя, которое возрастает пропорционально росту скорости. Бесшумный диапазон находится в районе 500–700 об/мин и 35–40 дБ (А). Умеренный, но хорошо различимый уровень шума из закрытого корпуса наступает на 1200–1300 об/мин и 53–54 дБ (А). Все что выше и вплоть до 1800 об/мин и 64 дБ (А) — это уже очень сильный аэродинамический шум. Шнур подключения к питанию четырехконтактный, в нейлоновой оплетке, длиной в 270 мм.

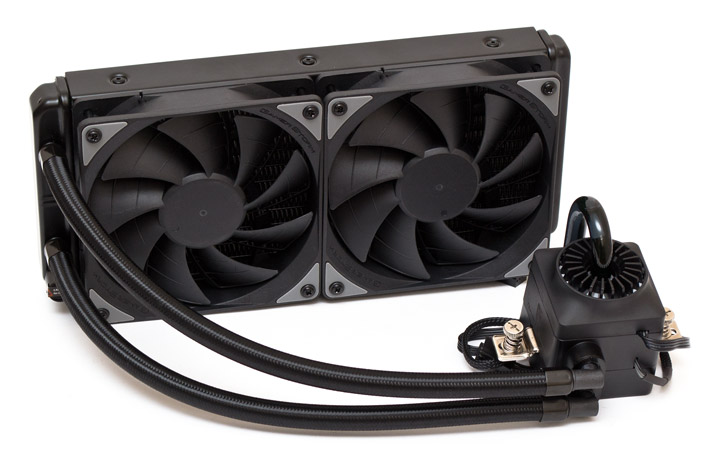

На радиаторе вентиляторы смотрятся следующим образом. Отсутствие подсветки на них производитель попытался компенсировать наличием в комплекте светодиодной ленты.

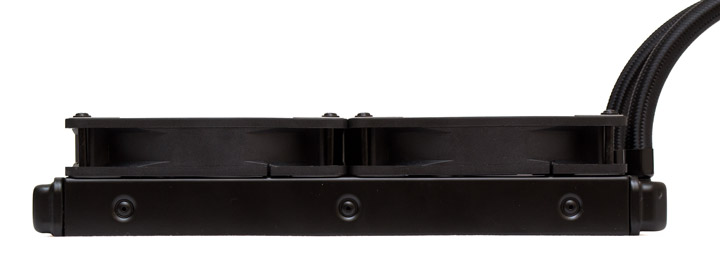

Толщина радиатора и вентиляторов в сборе, с учетом шляпок винтов, составляет 55 мм.

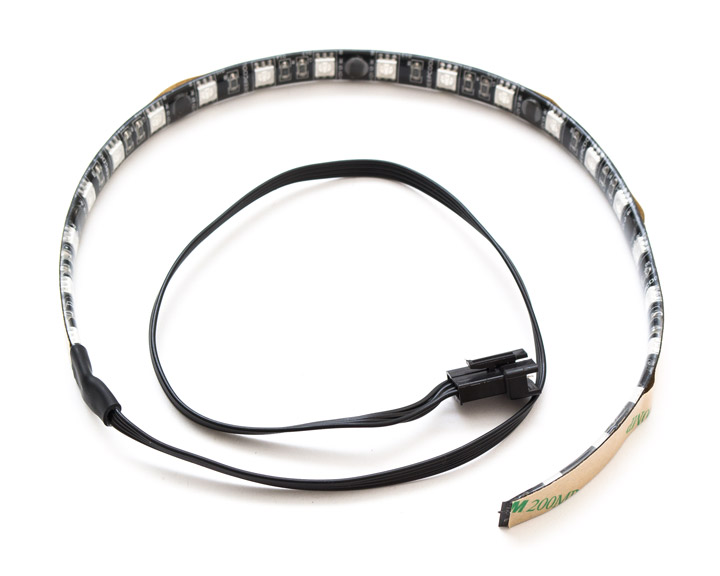

А вот и сама лента. Общая ее длина составляет 350 мм, по ней равномерно распаян 21 RGB-диод. Сверху вся электроника ленты ламинирована, потом даже попадание сюда жидкости вряд ли вызовет серьезные последствия. С обратной стороны ленты наклеен двухсторонний скотч. Длина кабеля питания составляет 380 мм, заканчивается он нестандартным четырехконтактным RGB-разъемом с защелкой.

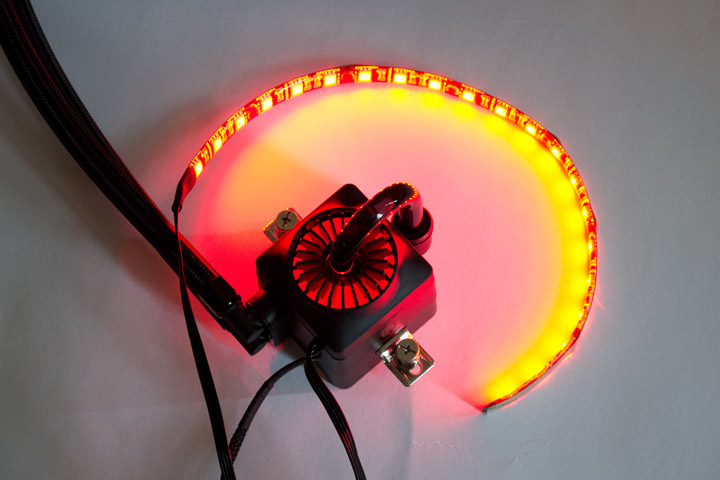

Подсветка ленты и водоблока выглядит следующим образом: при подключении к подходящей материнской плате есть возможность задать любой из 16,8 млн. комбинаций цветов и световых эффектов. Белый цвет все диоды воспроизводят корректно.

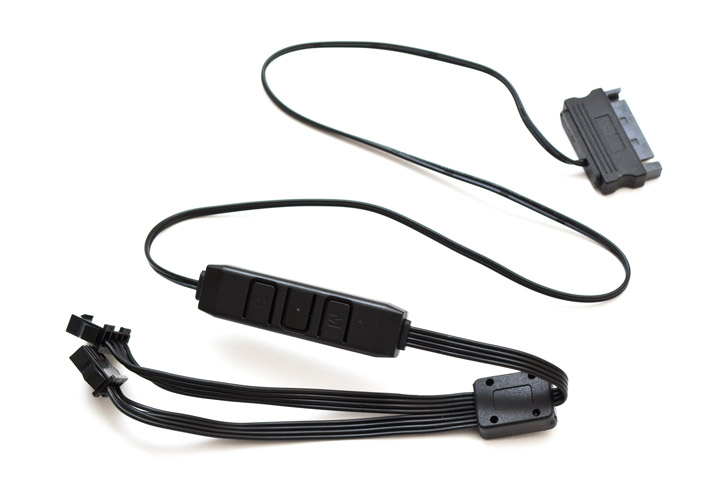

На случай, если подходящей материнской платы нет, компания Deepcool положила в комплект собственный RGB-пульт. Для питания используется разъем SATA Power, длина шнура составляет 395 мм. Пульт имеет длину 55 мм и три кнопки. Клавиша «М» отвечает за циклическую смену режимов и цветов подсветки. Пульт позволяет воспроизводить красный, зеленый, синий, оранжевый, фиолетовый, голубой и белый цвета, причем как в режиме постоянного свечения, так и «дыхания». После этого идет три режима со сменой цветов, затем все повторяется. Средняя клавиша позволяет регулировать яркость подсветки в пяти уровнях. Если зажать ее на несколько секунд, то подсветку можно отключить полностью. Кнопка «S» позволяет выбрать скорость воспроизведения текущего эффекта, в пяти вариантах, от медленного до очень быстрого. Длина проводов двух разъемов, которые подключаются к вентилятору и радиатору составляет 170 мм.

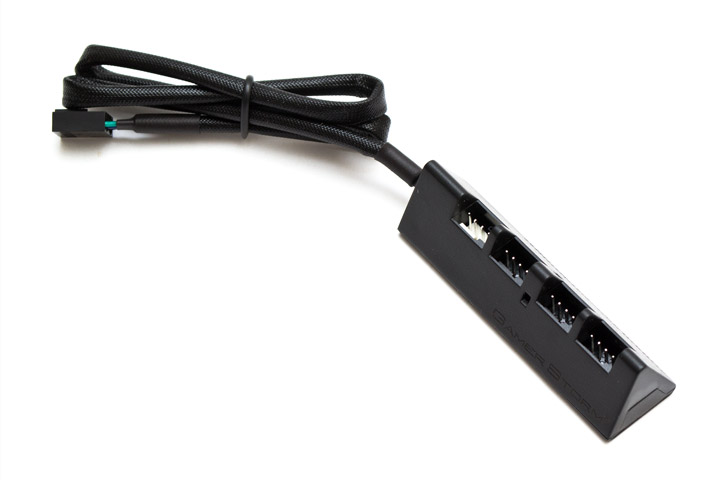

Комплектный разветвитель питания тоже представляет собой интересное устройство. Эта треугольная в профиль коробочка позволяет повесить на один четырехконтактный порт сразу четыре вентилятора и управлять их скоростью с помощью ШИМ-сигнала. Скорость будет считываться только от устройства, включенного в первый порт, отмеченный белым цветом. Если ШИМ-управление не поддерживается, на пропеллер просто будут подаваться постоянные 12 В, и он будет работать на максимальной скорости. Длина шнура в нейлоновой оплетке — 420 мм, само устройство имеет длину в 75 мм и ширину одной грани в 20 мм. Продается в магазинах отдельно и может пригодиться тем, кому не хватает свободных разъемов.

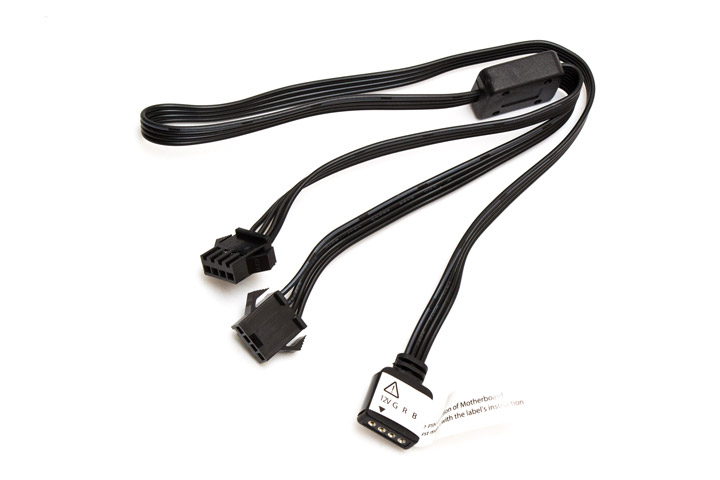

Для тех, кто успел обзавестись платой с 12VGRB-разъемом, в комплекте есть переходник длиной 400 мм. При подключении обязательно убедитесь что контакт 12 В попадает на 12 В на разъеме материнской платы, поскольку защиты от неправильного подключения тут нет.

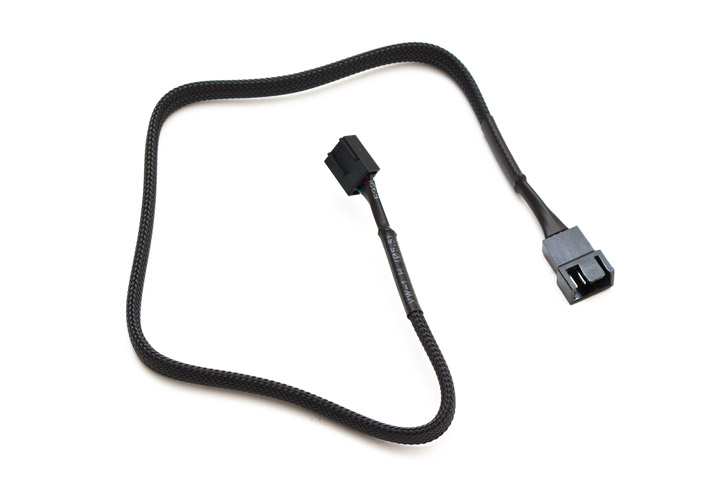

И последний приятный аксессуар в комплекте — удлинитель четырехконтактного разъема питания вентилятора в нейлоновой оплетке, длиной 400 мм.
Перейдем к установке СВО и тестированию её эффективности.
