Постепенно компания DeepCool вошла в ряды лидеров по системам воздушного охлаждения на нашем рынке. И новый двухбашенный кулер под названием AK620 явно создан для того, чтобы лишь укрепить эти позиции в верхнем ценовом сегменте. И, что особенно интересно, данная модель сделана максимально строго и функционально. Никакой подсветки и ничего лишнего. Что уже достойно уважения на фоне бутафории, царящей в современном производстве.
Технические характеристики
| Модель | DeepCool AK620 |
|---|---|
| Страница продукта | AK620 |
| Совместимость с процессорными разъемами | Intel LGA 2066/2011-V3/2011/1200/115X AMD AM4/AM3+/AM3/AM2+/AM2/FM2+/FM2/FM1 |
| Размеры радиатора (ДхШхВ), мм | 160х110х127 |
| Размеры вентилятора (ДхШхВ), мм | 2 x 120х120x25 |
| Материал радиатора и конструкция | Вертикальная двухсекционная башенная конструкция из алюминиевых пластин, нанизанных на 6 никелированных медных тепловых трубок, диаметром 6 мм, расставленных U-образно. Кулер имеет сплошное никелированное медное основание |
| Вес радиатора, г | 850 |
| Количество пластин радиатора, шт. | 50 х 2 |
| Толщина пластин, мм | 0,5 |
| Межреберное расстояние, мм | 1,7 |
| Расчетная площадь радиатора, см² | ~ 9 843 |
| Модель вентилятора | DeepCool FK120 (DF1202512CM) |
| Скорость вращения вентилятора, об/мин | 500~1850 (+/– 10%) с ШИМ |
| Воздушный поток, м³/ч | 117,22 |
| Уровень шума вентилятора, дБ (А) | 28 (+/– 10%) |
| Статическое давление, мм воды | 2,19 |
| Количество и тип подшипника вентилятора | FDB (гидродинамический подшипник) |
| Время наработки на отказ вентилятора, час | 50 000 |
| Номинальное напряжение вентилятора, В | 12 |
| Сила тока вентилятора, А | 0,12 |
| Пиковое энергопотребление вентилятора, Вт | 1,44 |
| Дополнительные особенности | Поддерживает процессоры с TDP до 260 Вт, отвертка в комплекте |
| Средняя стоимость | 2350 грн |
Упаковка и комплект поставки
Кулер поставляется в продажу в простой и лаконичной упаковке, состоящей из обычной картонной коробки и белой обложки, на которой есть изображение продукта и приведены его технические характеристики.
Внутри кулер защищен от повреждений мягкими прокладками из пены, а все аксессуары сложены в отдельную коробочку и закрыты в пакеты.
В комплекте поставки кулера есть:
- инструкция по установке;
- четыре проволочные скобы для крепления вентиляторов;
- Г-образная крестовая отвертка;
- шприц с термопастой;
- усилительная металлическая пластина для сокетов Intel LGA 1200/115х;
- четыре металлические винтовые стойки для сокетов AMD;
- две крепежные лапы для сокетов AMD АМ3 и АМ4;
- разветвитель с одного четырехконтактного разъема вентилятора на два (длиной 500+100 мм);
- две крепежные лапы для сокетов Intel LGA 2066/2011-V3/2011/1200/115х;
- четыре гайки с накатанной головкой и отверстием под крестовую отвертку;
- четыре винтовые стойки для сокетов Intel LGA 1200/115х;
- четыре винтовые стойки для сокетов Intel LGA 2066/2011-V3/2011.
Внешний вид
DeepCool AK620 представляет собой классический двухсекционный башенный кулер, оснащенный двумя 120-мм вентиляторами, подвешенными спереди и между секциями. Сделан он максимально компактно. Высота в сборе не превышает 160 мм, ширина с учетом скоб — 129 мм.
Пропеллеры держатся за радиатор проволочными скобами. При необходимости вентиляторы можно поднять вверх, насколько позволяют скобы. Максимум это прибавит к высоте кулера 29 мм, в целях увеличения запаса пространства для оперативной памяти.
Приблизительно в таком ракурсе пользователю будет виден кулер со стороны левой боковой стенки корпуса, при условии, что она прозрачная:
К счастью, производитель не стал встраивать сюда подсветку или какие-то замысловатые узоры. Черные боковины пропеллеров в сочетании с черными клетчатыми накладками радиатора и новыми скромными логотипами компании зеленого цвета выглядят достаточно солидно.
Два комплектных 120-мм вентилятора получились на редкость удачными. Они имеют полностью стандартный типоразмер, крыльчатку с девятью изогнутыми под оптимальным углом лопастями и гидродинамический подшипник со встроенным возле оси магнитом. Доступный диапазон скоростей регулируется при помощи ШИМ в пределах от 600 до 1800 об/мин. На скоростях ниже 1000 об/мин пропеллеры не слышны из закрытого корпуса, на более высоких оборотах шум не имеет раздражающей слух тональности. Вибрации и паразитные призвуки отсутствуют. Массивная и крепкая пластиковая рамка проложена по углам резиновыми демпферами, причем с обратной стороны, в месте соприкосновения с радиатором, наклеены дополнительные треугольные резинки. Таким образом, крепежные скобы никак не контактируют с пластиком, а все вибрации и звон гасятся прокладками. Весит вентилятор 167 грамм. Разъем питания на четыре контакта находится на кабеле без оплетки, длиной 250 мм.
Обе секции радиатора идентичны по размерам и положению относительно осей симметрии. В качестве декорации на внешних сторонах ребер выбиты выемки, расположенные в шахматном порядке. Суммарная площадь рассеивания тепла составляет 9843 см², и по меркам современных суперкулеров это довольно скромный показатель.
Тело радиатора состоит из шести равномерно распределенных по ширине медных никелированных тепловых трубок диаметром 6 мм и 50 ребер, расположенных с зазором 1,7 мм. Нижние пять ребер подрезаны, чтобы вмещать более высокую оперативную память в первом от процессора слоте.
Каждая секция имеет толщину 40 мм. Глубина нижних пяти пластин составляет 27,5 мм. По бокам грани радиаторных пластин загнуты под 90 градусов в трех местах, что укрепляет радиатор в целом и физически не дает ребрам соприкасаться друг с другом даже при нагрузке.
Сверху радиатора расположены декоративные пластиковые накладки черного цвета, которые держатся на нескольких клипсах и легко снимаются.
И, местами, даже слишком легко. На пластике накладок крепеж есть только в центре и в одном месте внизу слева. Остальные круглые выемки служат сугубо в качестве направляющих. Базовые серые накладки на концы тепловых трубок держатся на двух шестиугольных винтах каждая.
Толстая прижимная пластина прикручена к основанию центральным винтом. По бокам у нее есть две подпружиненные винтовые обоймы, с шляпками под крестовую отвертку.
Тепловые трубки впрессованы и запаяны между двумя пластинами основания. Все сделано аккуратно, плотно и без зазоров, в заранее заготовленных каналах.
Эффективная площадь медной никелированной подошвы кулера составляет 40х42 мм. Основание имеет коническую форму, с визуально заметной выпуклостью в центре и концентрической круговой шлифовкой. Поверхность не зеркальная.
Перейдем к установке и тестированию кулера.
Установка

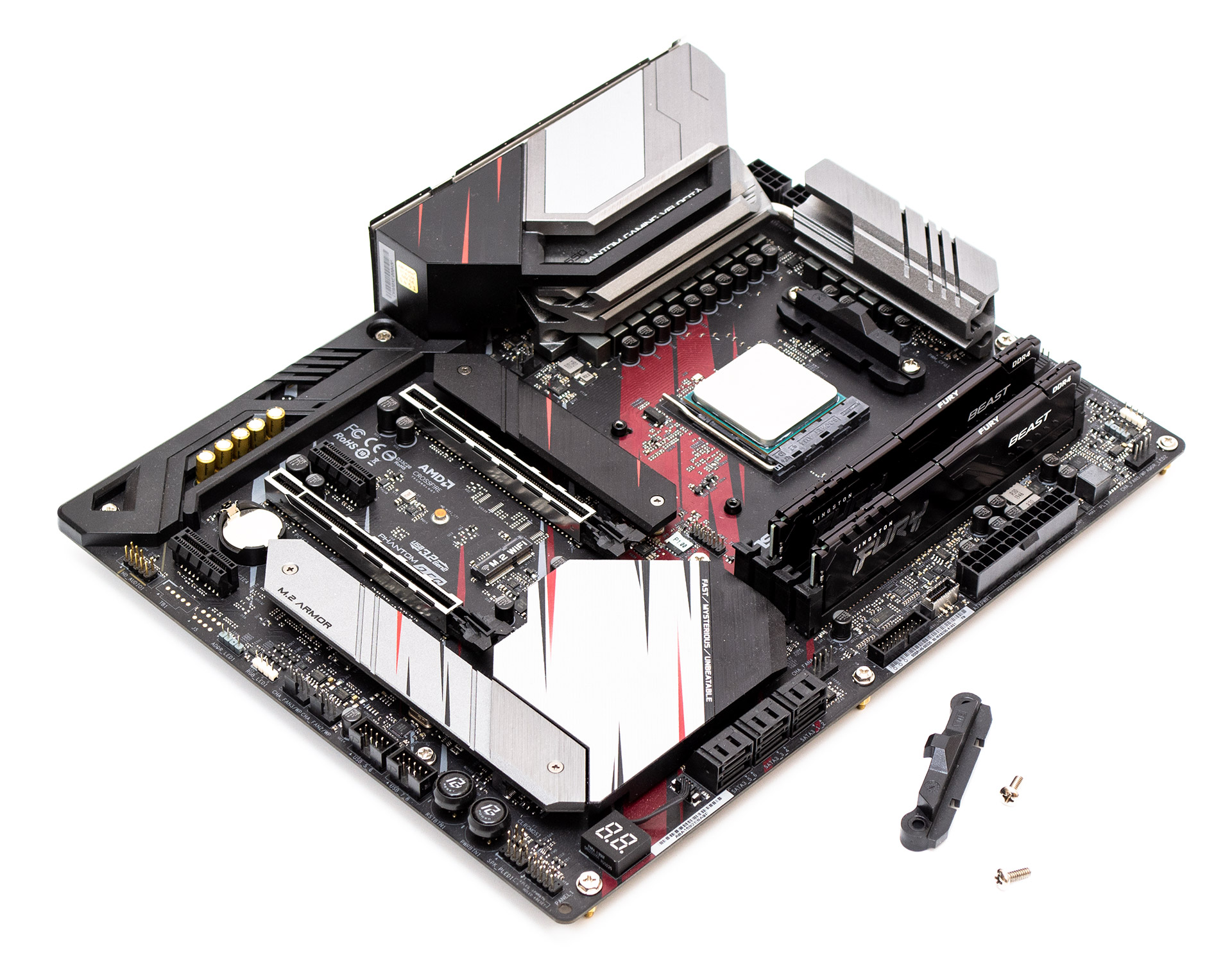

Для теста эффективности DeepCool AK620 использовалась платформа AMD AM4 с процессором Ryzen 9 3900X. Кулер поддерживает только современные процессорные разъемы. По неподтвержденным данным, для него существует отдельное крепление под сокет Intel LGA1700, но в комплекте его нет. Процесс монтажа начинается со снятия стоковых пластиковых креплений с материнской платы, для чего требуется выкрутить по два винта из каждого из них. Родная усилительная пластина остается на месте.

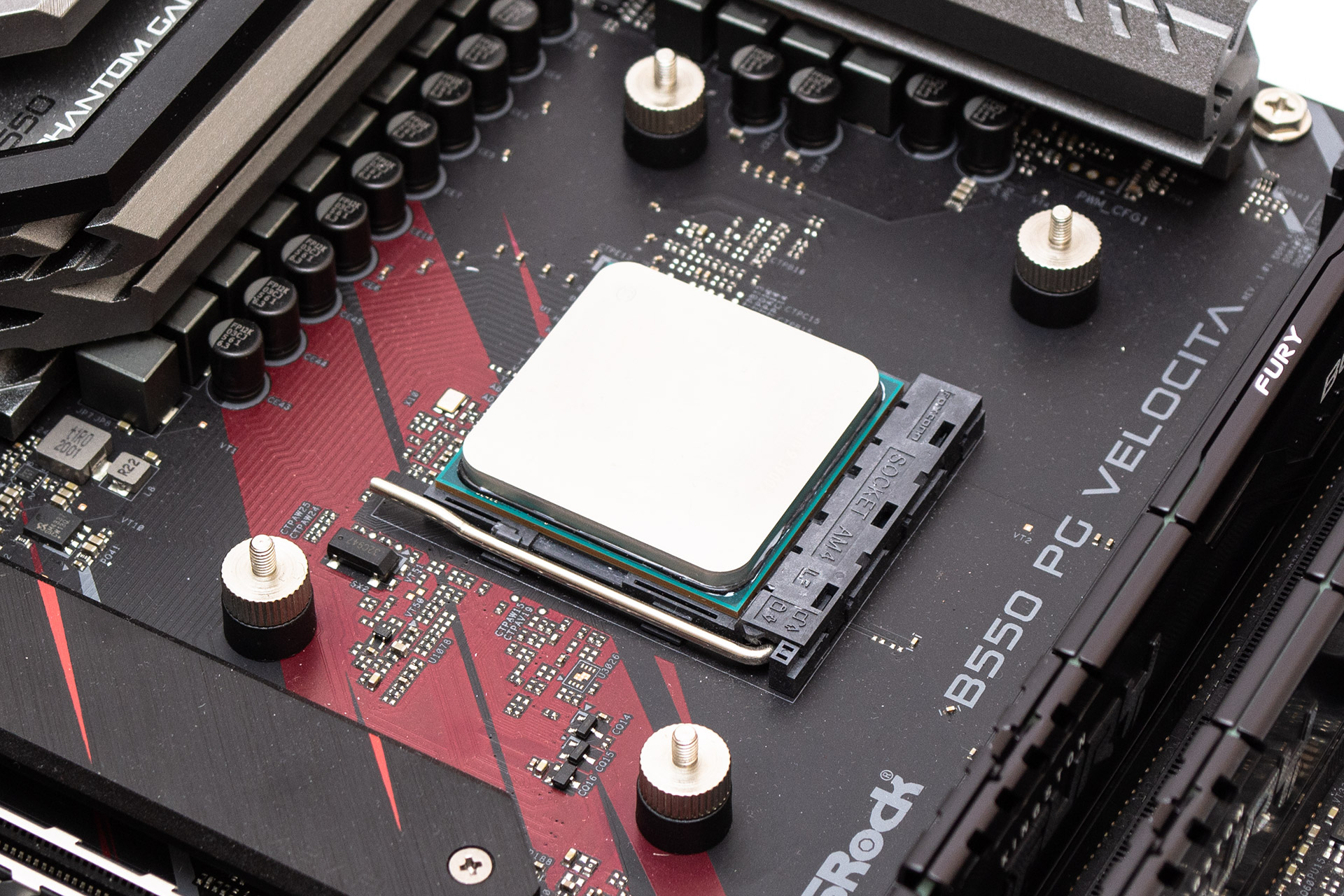

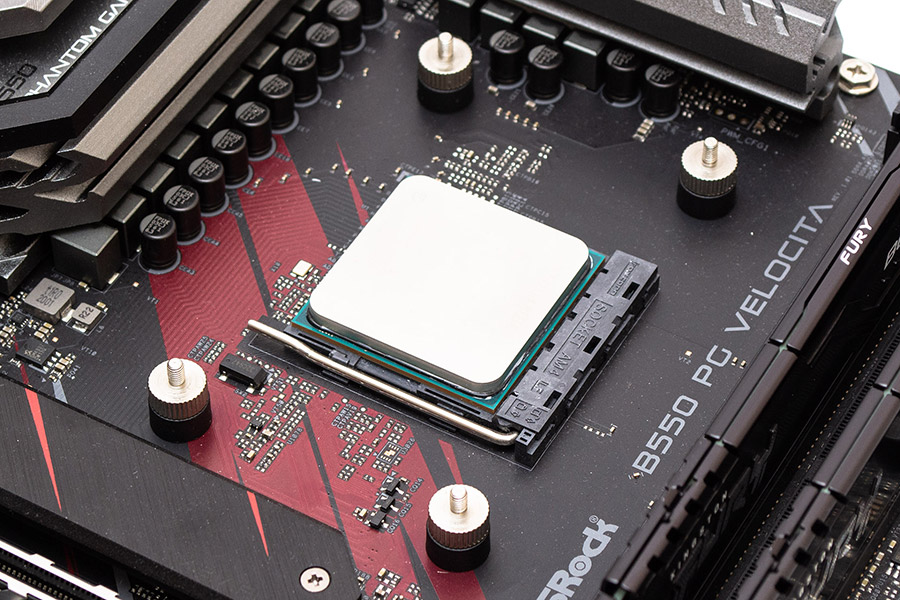

Далее, на отверстия стоковой усилительной пластины материнской платы накручиваются четыре металлические винтовые стойки с пластиковым основанием.

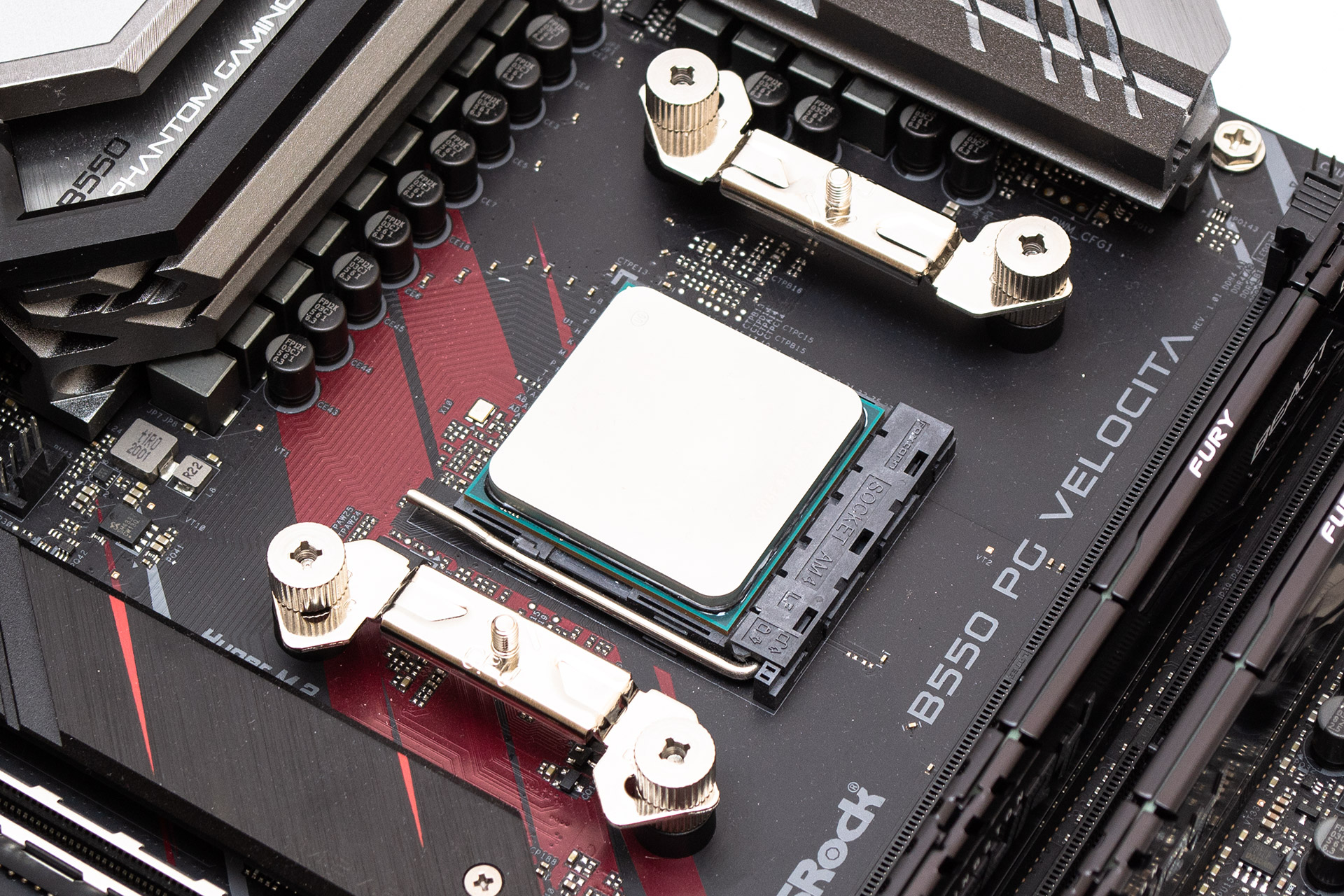

Затем укладываем две крепежные лапы и прикручиваем их четырьмя комплектными гайками. Правильная ориентация указана на самих лапах стрелочками в направлении процессора.

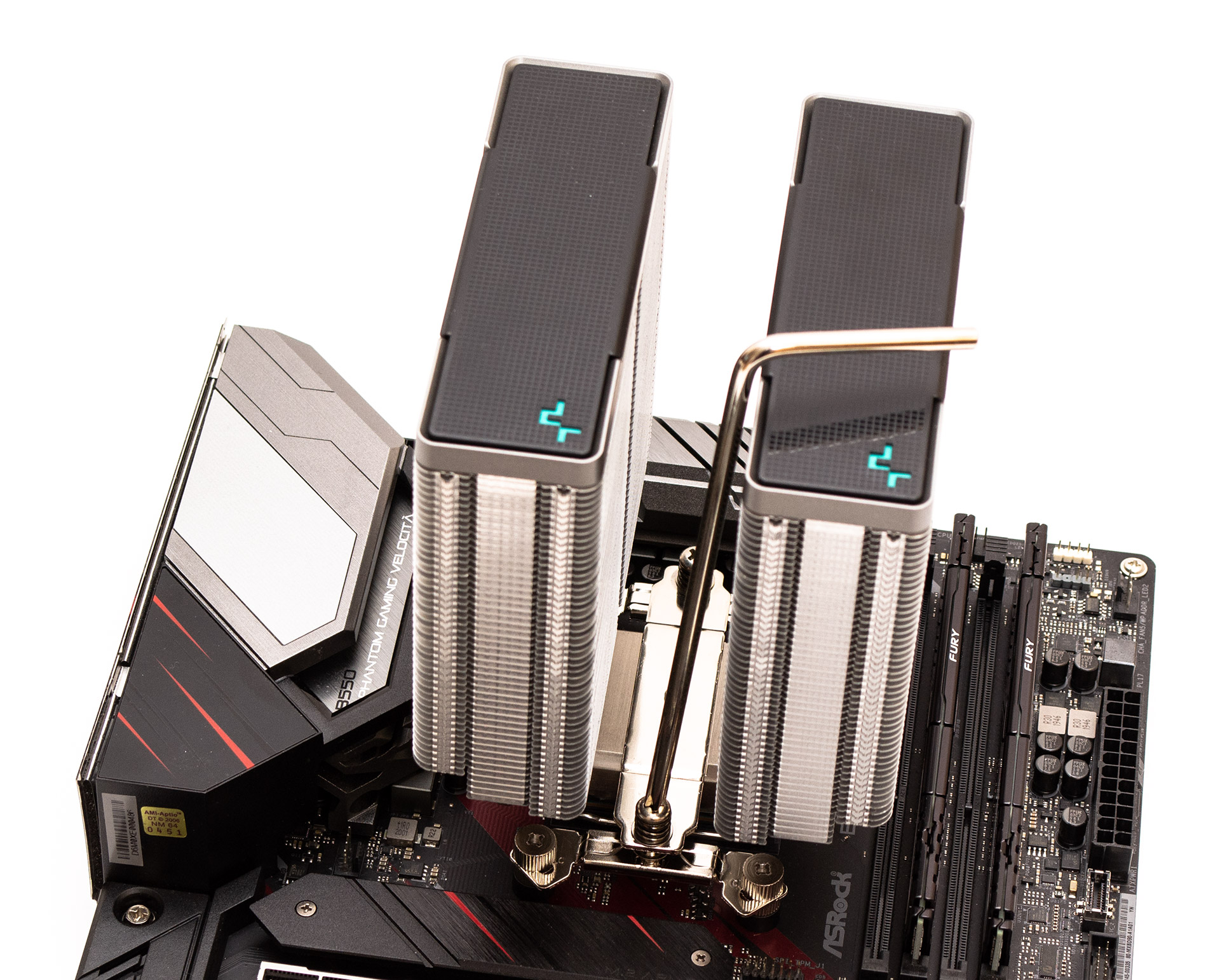

В финале остается нанести термопасту, поставить радиатор и прикрутить его двумя подпружиненными гайками при помощи комплектной отвертки. Напоминаю, что закручивать следует постепенно, по очереди, по несколько оборотов за раз, чтобы кулер встал на место без перекоса.
Завершается установка креплением на свое место вентиляторов с помощью скоб и подключением их к питанию. Поскольку кулер накрывает все слоты оперативной памяти, её нужно установить до начала монтажа охладителя.
Так все выглядит с обратной стороны. В случае конфликта с памятью, сюда можно перевесить передний вентилятор. Но стоит учитывать, что в работе «на вытяжку», общая эффективность охлаждения может быть слегка понижена.

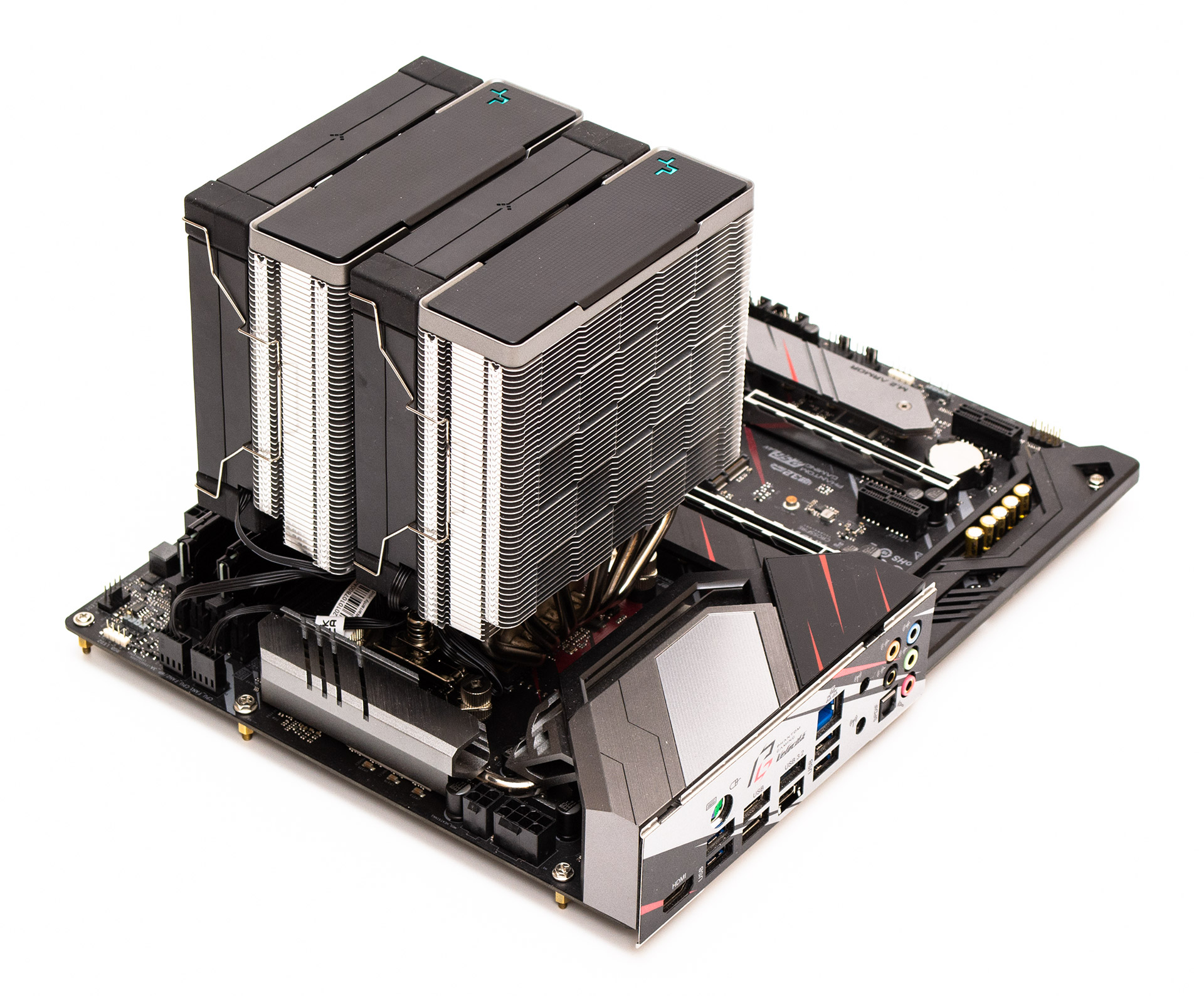

Кулер в сборе с вентилятором накрывает собой все слоты оперативной памяти. В оптимальном положении, когда рамка пропеллера установлена вровень с верхушкой радиатора, допустимая высота памяти составляет 43 мм. С учетом выреза в радиаторе и, если приподнять или полностью снять вентилятор, высота памяти может составлять 59 мм в первом слоте от процессора и быть неограниченной в остальных. При максимально поднятом вверх вентиляторе, высота памяти в слотах со второго по четвертый не может превышать 73 мм.

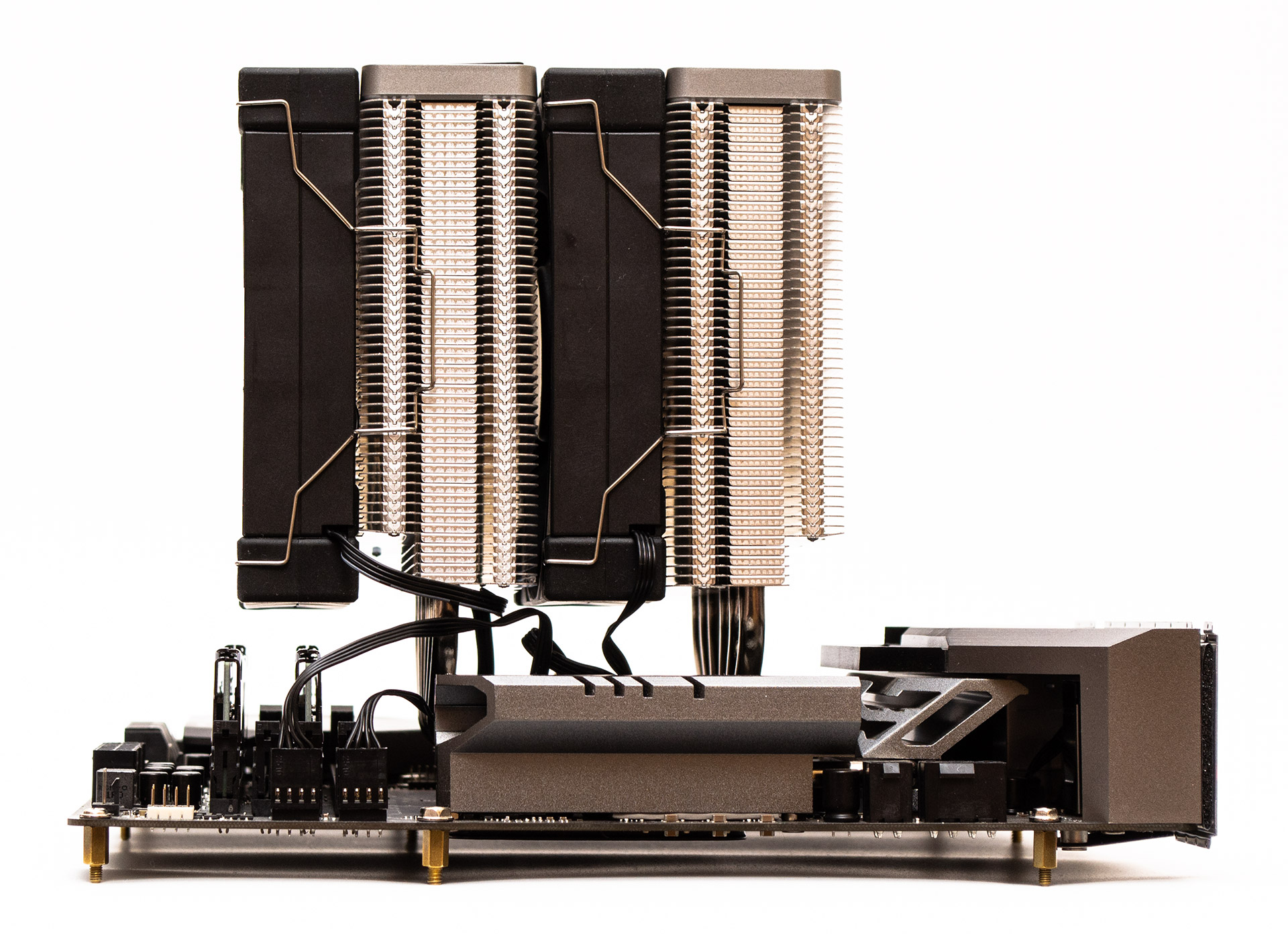

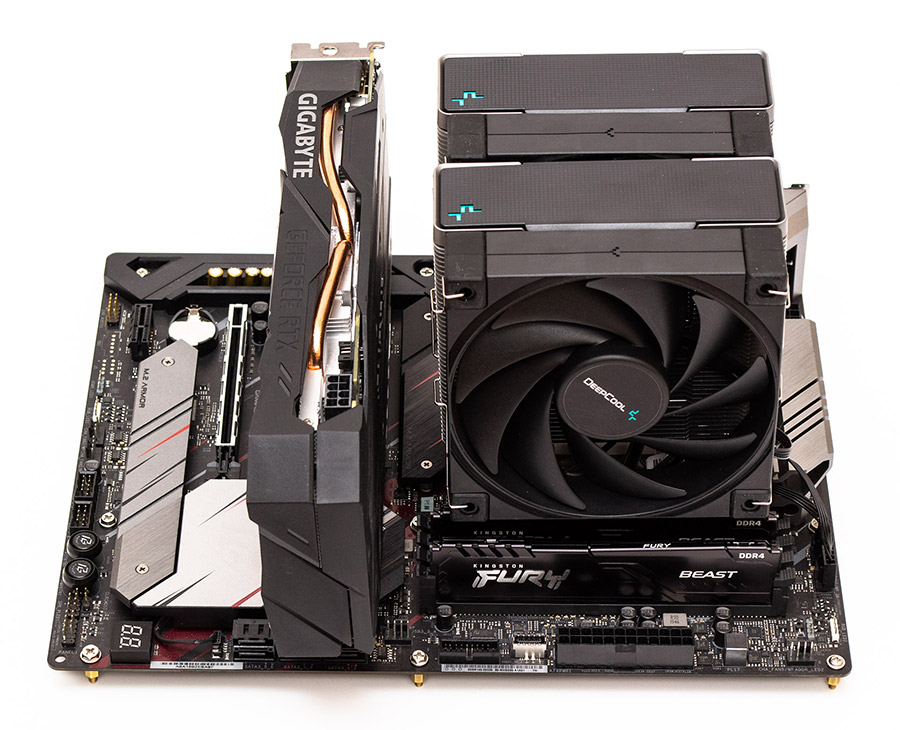

С первым слотом PCI-E кулер конфликтовать не будет, но окажется весьма близко к нему. На данной материнской плате карта установлена фактически во второй слот.
Судя по отпечатку, наибольшее усилие прижима кулер развивает в центральной части крышки процессора и вдоль поперечной оси симметрии. По сторонам (впереди и сзади), усилие меньше, что, впрочем, не мешает равномерному контакту и хорошему распределению термопасты по поверхности.
Тестовый стенд
Для тестирования эффективности кулера DeepCool AK620 использовался стенд на базе платформы AMD AM4 следующей конфигурации:
- процессор: AMD Ryzen 9 3900X (3,8@4,0 ГГц, 1,200 В);
- материнская плата: ASRock B550 PG Velocita (AMD B550);
- видеокарта: Gigabyte GeForce RTX 2060 Super WindForce OC 8G GV-N206SWF2OC-8GD;
- память: Kingston Fury Beast KF432C16BBK2/16 (2x8 ГБ, DDR4-3200, 16-18-18-36-74-1Т, 1,35 В);
- твердотельный накопитель: ADATA S511 120GB (120 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power 12 850W (850 Вт);
- контроллер вентилятора: Noctua NA-FC1;
- термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 22 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест CPUID powerMAX версии 1.00.1 с AVX инструкциями в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора применялась программа HWMonitor 1.45.
Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от передней части подшипника системы охлаждения, обращенной к пользователю и смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Эффективность отвода тепла кулером DeepCool AK620 сравнивалась с двухбашенным воздушным супер-кулером Noctua NH-D15S укомплектованным вторым вентилятором Noctua NF-A15 PWM с максимальной скоростью в 1200 об/мин.
Результаты тестирования

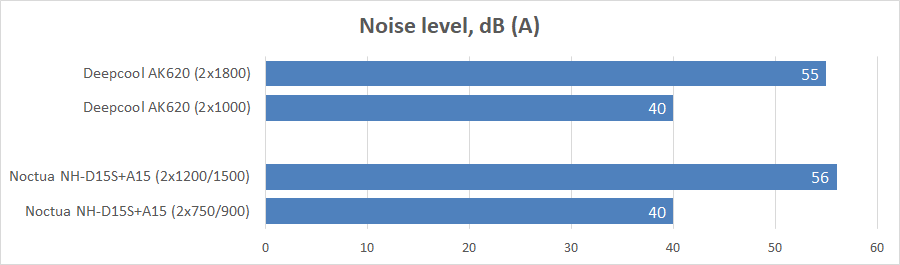

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. На максимальной скорости двух вентиляторов в 1800 об/мин DeepCool AK620 показывает уровень шума в 55 дБ (А). Для Noctua NH-D15S максимум составил 1500 и 1200 об/мин для двух вентиляторов Noctua NF-A15 PWM при 56 дБ (А). При уровне шума в 40 дБ (А) испытуемый кулер работает на 1000 об/мин, а пропеллеры Noctua NH-D15S вращаются на 750 и 900 об/мин соответственно. Обе системы охлаждения без особых проблем справляются с отводом от процессора 180 Вт тепла на пониженных оборотах, чему способствует и «зимняя» комнатная температура.

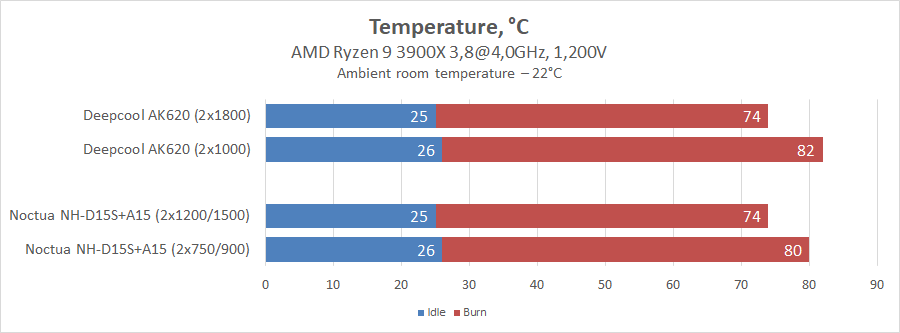

Посмотрим на график температур для каждого уровня шума.
На максимальных оборотах DeepCool AK620 показывает аналогичную эффективность в сравнении с Noctua NH-D15S, оснащенной двумя вентиляторами. Отличный результат, учитывая более компактный размер и чуть меньший уровень шума у DeepCool, не говоря уже про стоимость. На пониженных оборотах, при одинаково низком уровне шума, AK620 уступает Noctua NH-D15S всего два градуса, что тоже весьма достойно, с учетом размеров оппонента.
Выводы
DeepCool AK620 является качественным, мощным, тихим и относительно компактным двухсекционным кулером. В нем функционально продумано все, начиная от упаковки и комплектации и заканчивая конструкцией и простотой процесса установки. С учетом своей текущей стоимости, это охлаждение отрабатывает каждую вложенную в него копейку.
Недостатков в данном кулере практически нет. Если придираться, можно отметить хлипковатое крепление верхних накладок радиатора и отсутствие поддержки «из коробки» разъема Intel LGA1700.
DeepCool AK620 выгодно смотрится не только на фоне ближайших именитых конкурентов. В собственном модельном ряду он выглядит более рациональным приобретением, чем громоздкий DeepCool Assasin III. И даже составляет достойную альтернативу для чуть большего по высоте DeepCool AS500 и его версии «плюс» с двумя вентиляторами.
