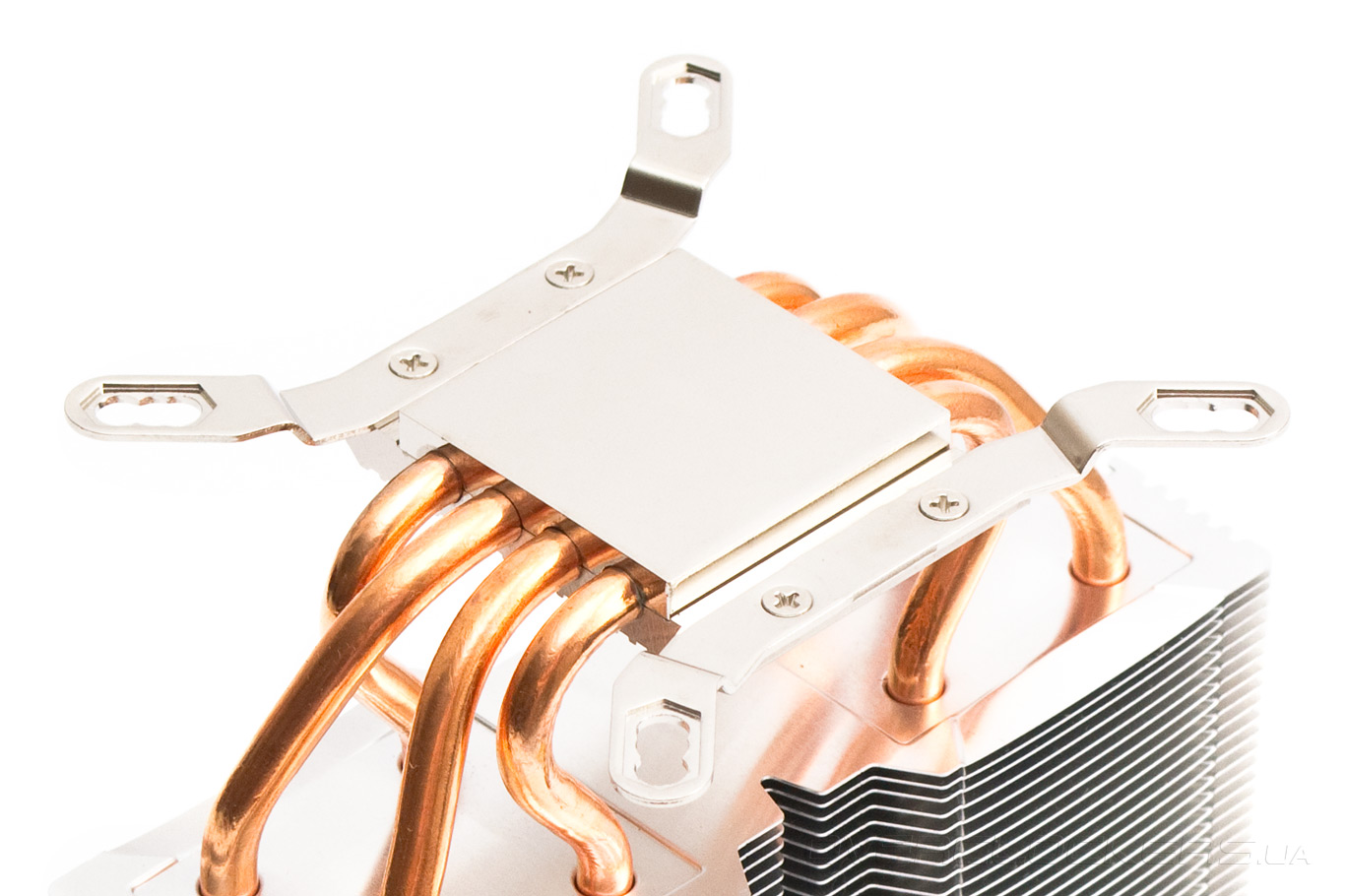

Традиционно для системы крепления be quiet!, Shadow Rock Slim поддерживает установку на все актуальные платформы от Intel и AMD. Я расскажу о монтаже кулера на примере разъема Intel LGA1155. Для начала привинчиваем к основанию кулера изгибом вниз крепежные лапы, с помощью миниатюрных винтиков. Для этого может понадобиться часовая отвертка.

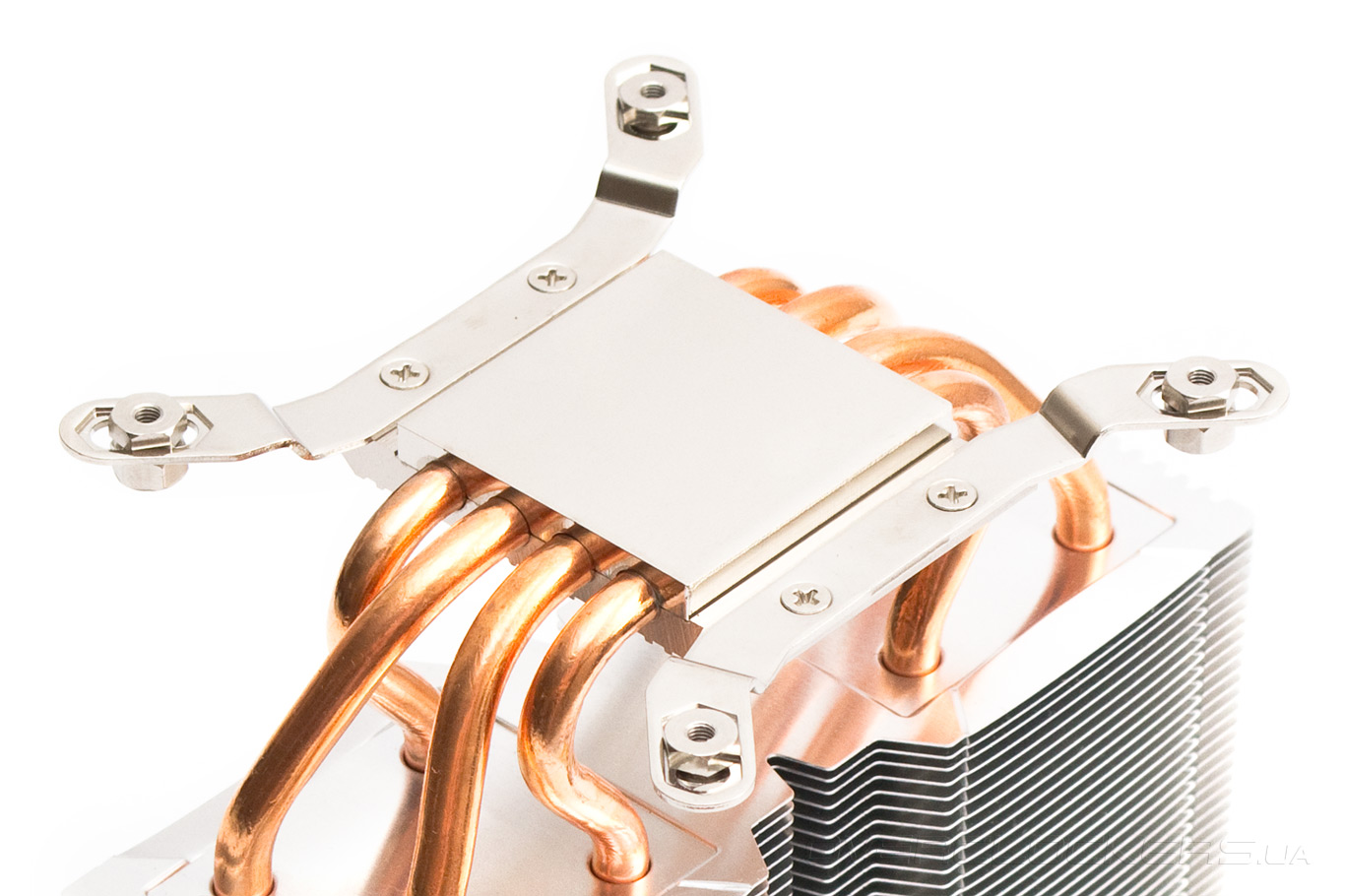

Затем в нужную часть пазов вставляем обоймы креплений и фиксируем их гайками с помощью комплектного ключа.

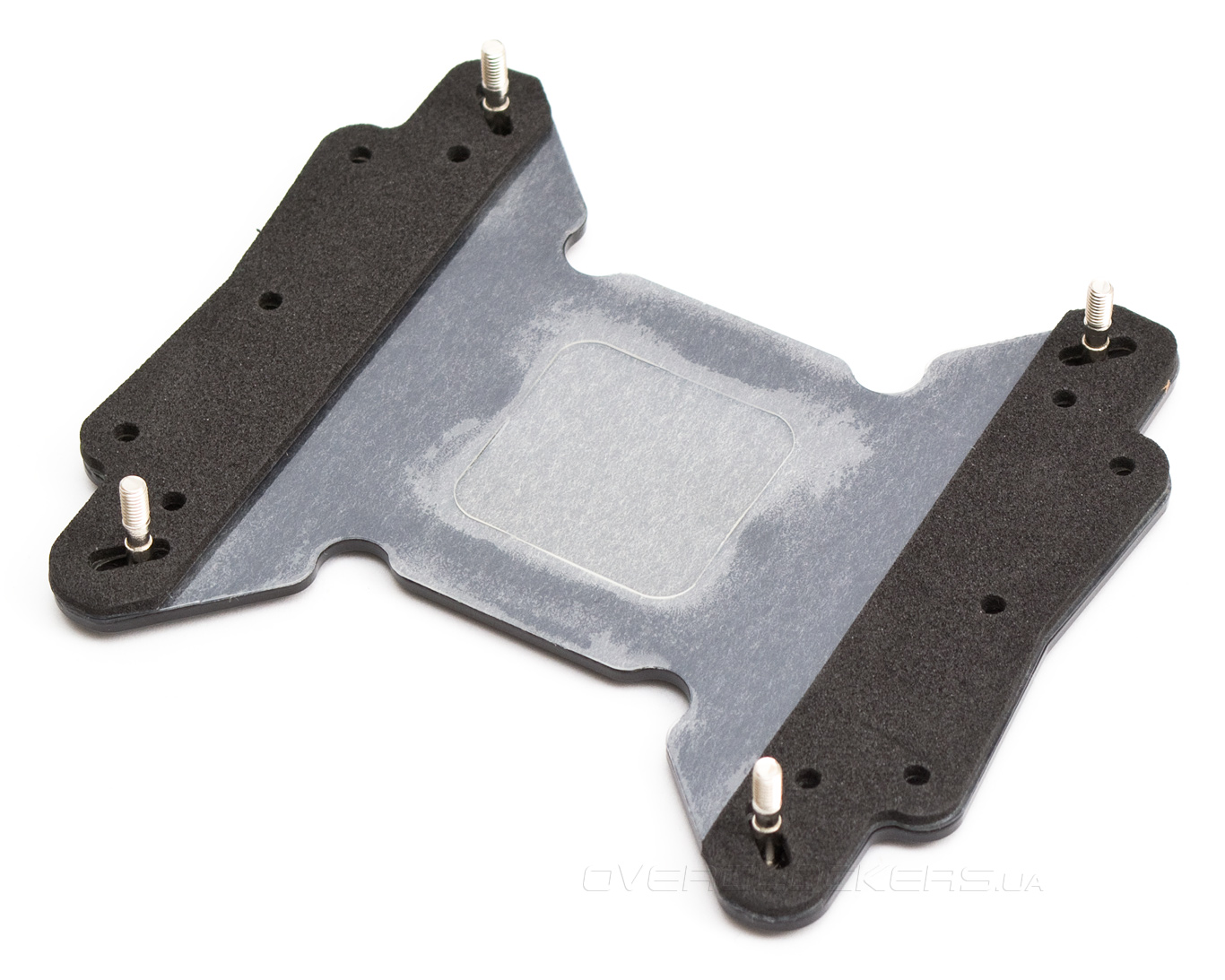

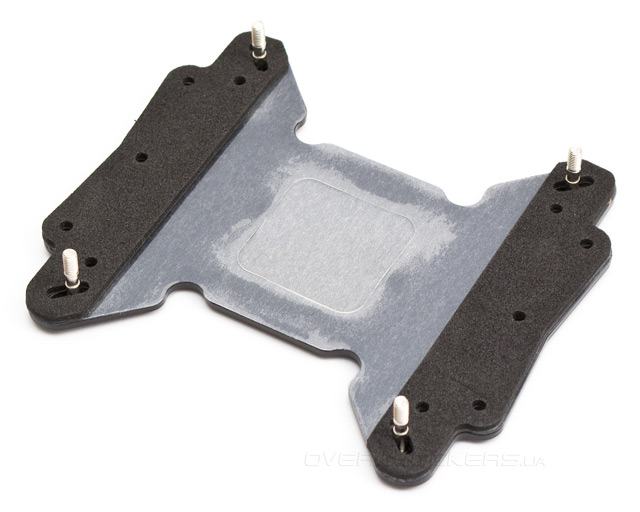

Приступает к сборке усилительной пластины. Продеваем крепежные шпильки сквозь нужные отверстия в ней. Изолированная часть пластины должна быть обращена к материнской плате.

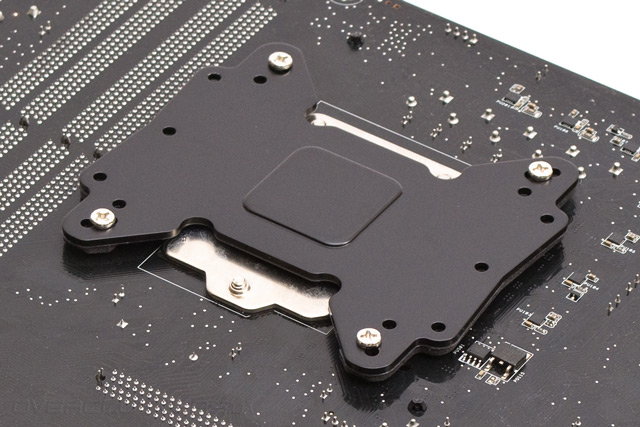

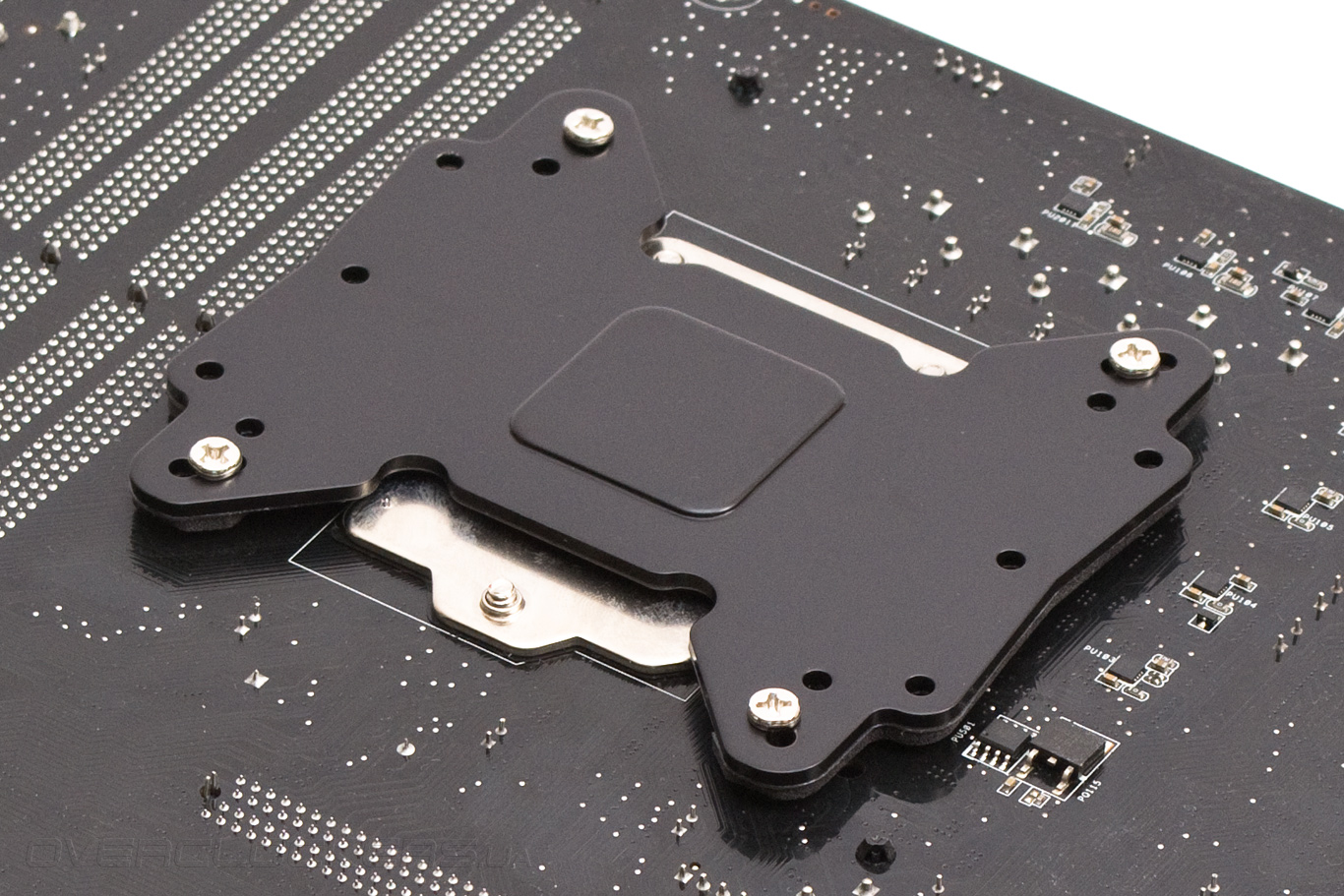

Прикладываем пластину к обратной стороне материнской платы. Усилительный элемент может иметь только одну ориентацию на данном процессорном разъеме.

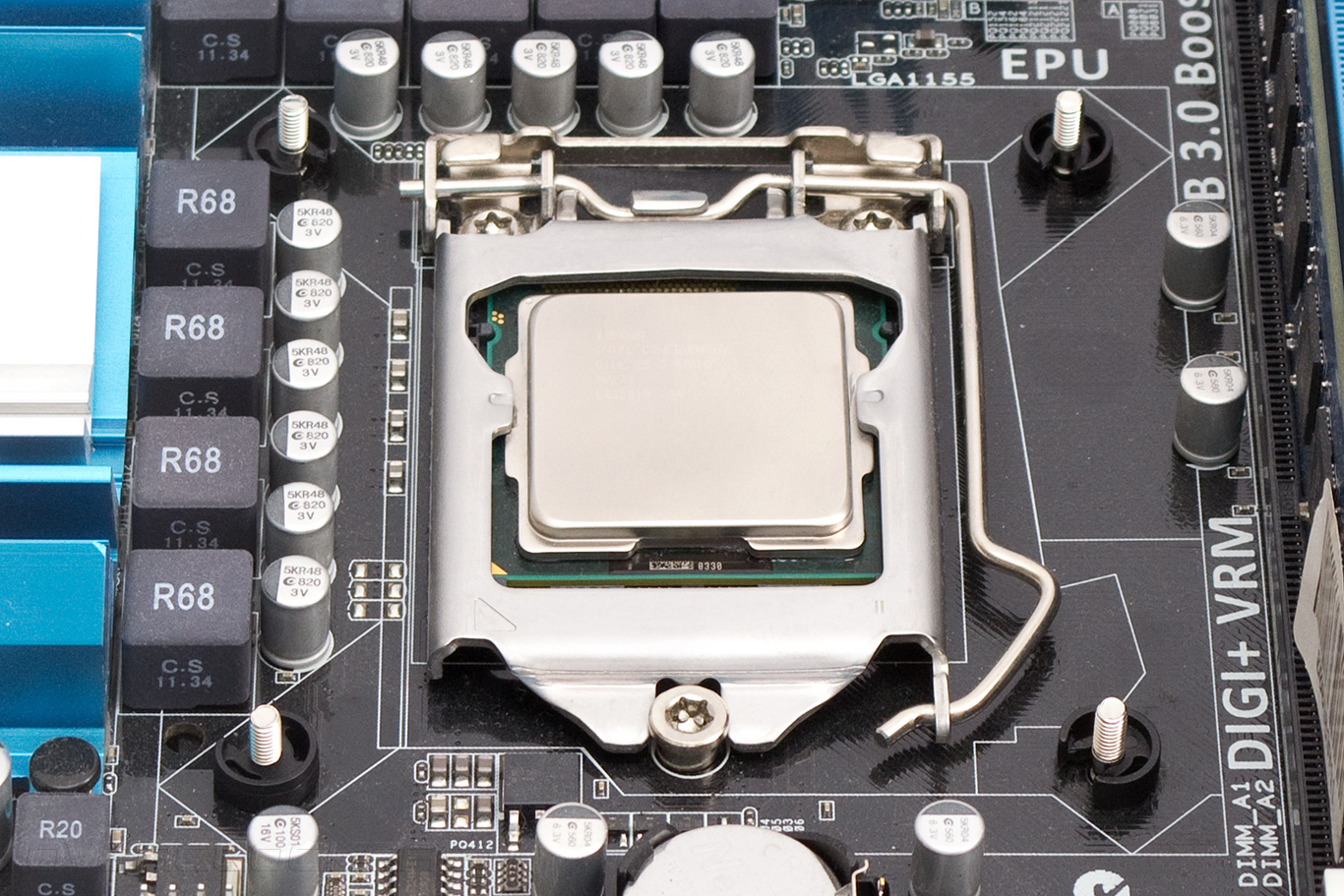

С лицевой стороны на шпильки надеваем стопорные пластмассовые кольца.

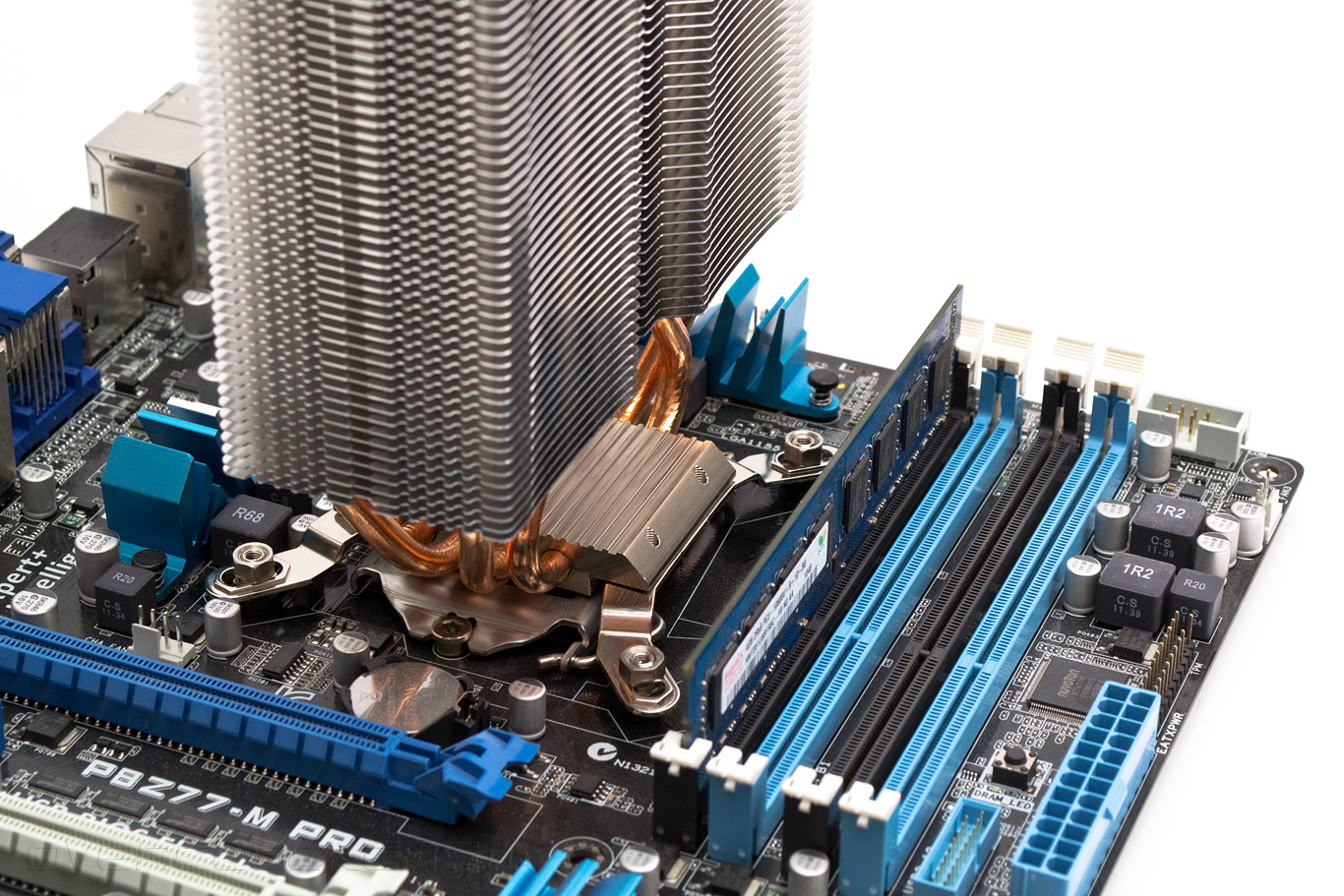

Наносим термоинтерфейс и привинчиваем кулер, поворачивая шпильки отверткой с обратной стороны платы. Это делать по-прежнему удобнее всего, если поставить кулер вверх тормашками и надеть материнскую плату на него сверху. Либо же пользователь должен иметь корпус с отверстием напротив усилительной пластины, тогда операцию можно проделать и в вертикальном положении материнской платы.

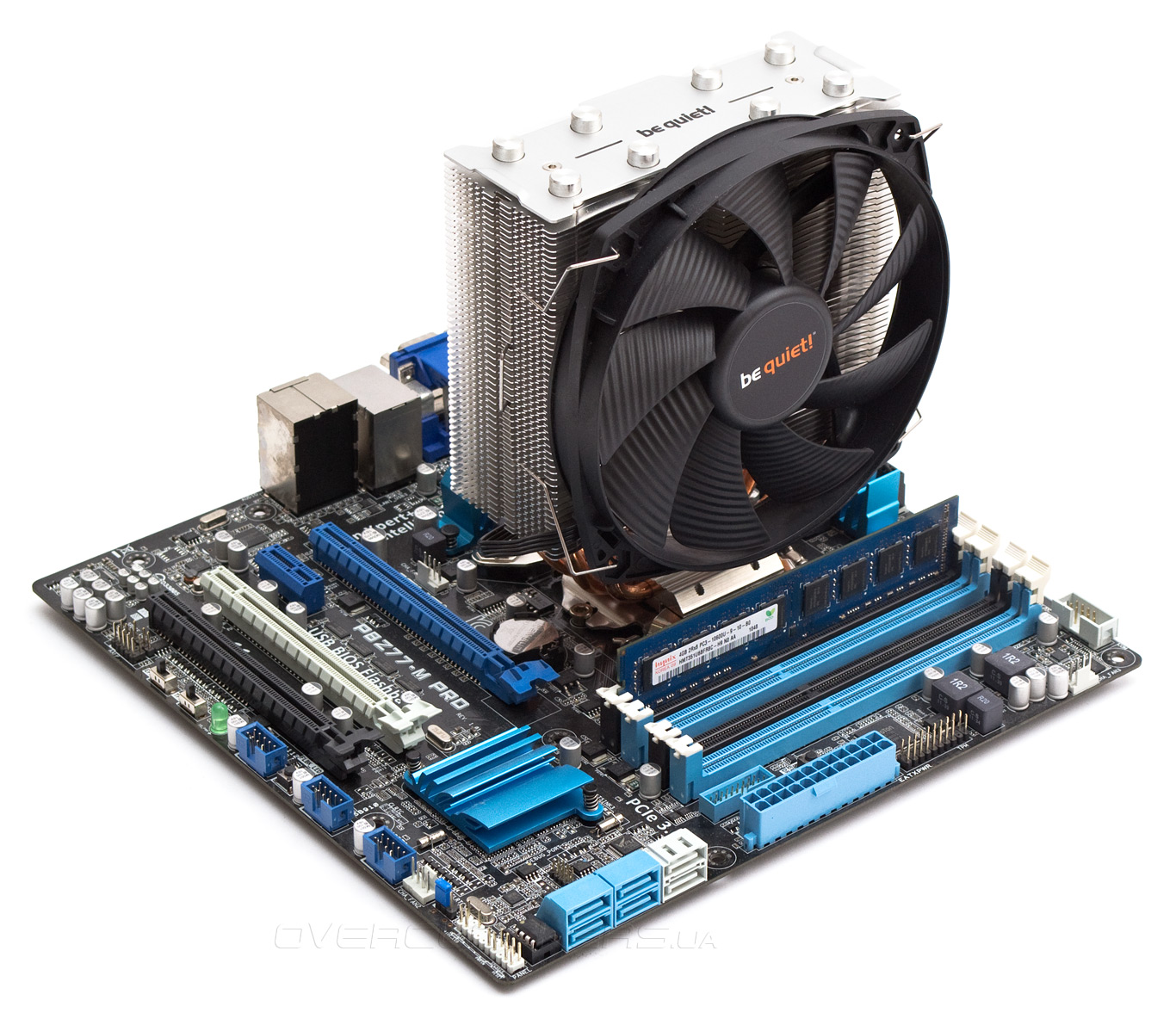

Надеваем вентилятор и подключаем его провод к питанию. Готово.

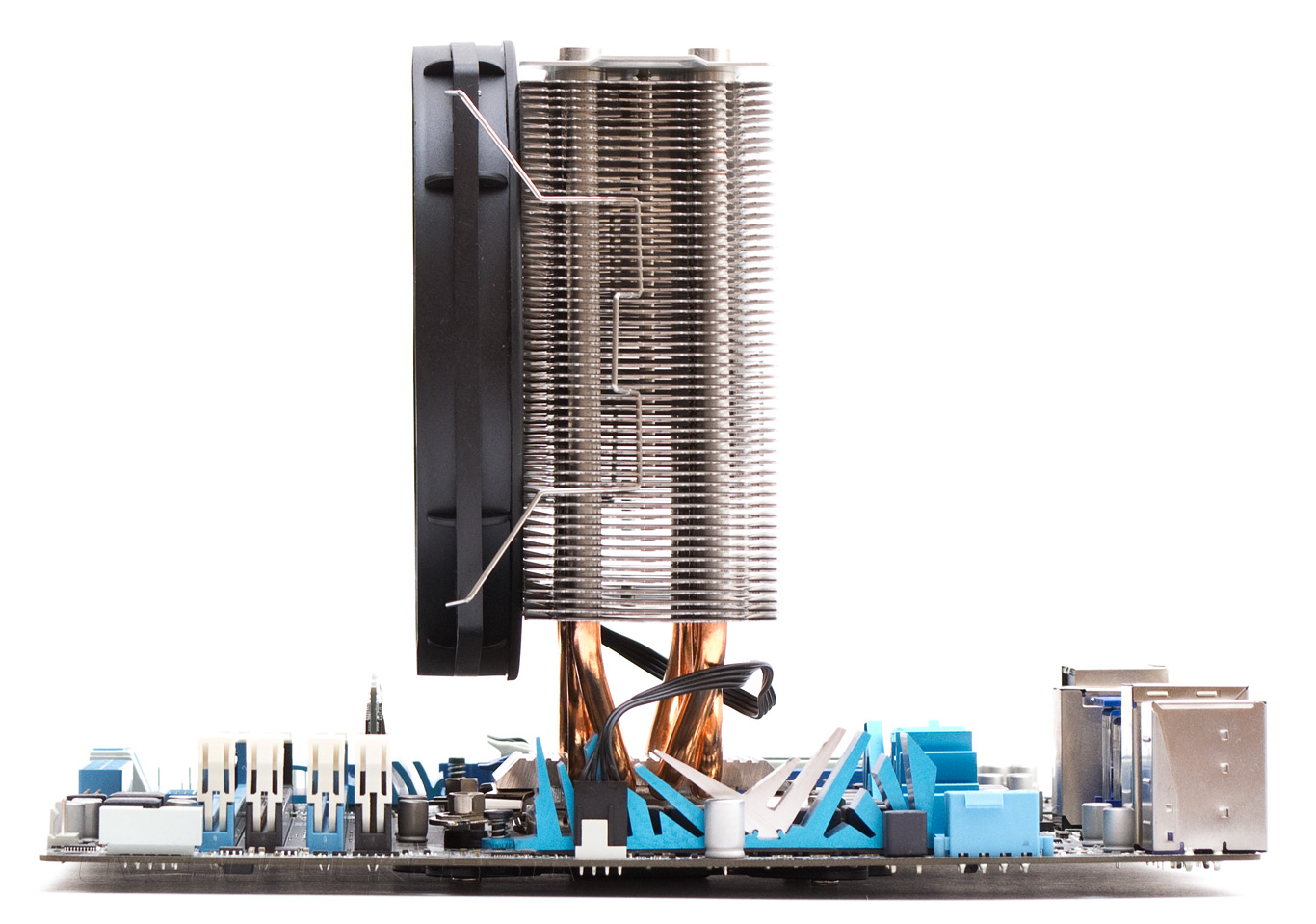

Сзади за кулером остается достаточно места для подключения любых кабелей даже в самом стесненном пространстве.
Первому слоту PCI-E be quiet! Shadow Rock Slim никак не мешает, хотя и находится достаточно близко от него.

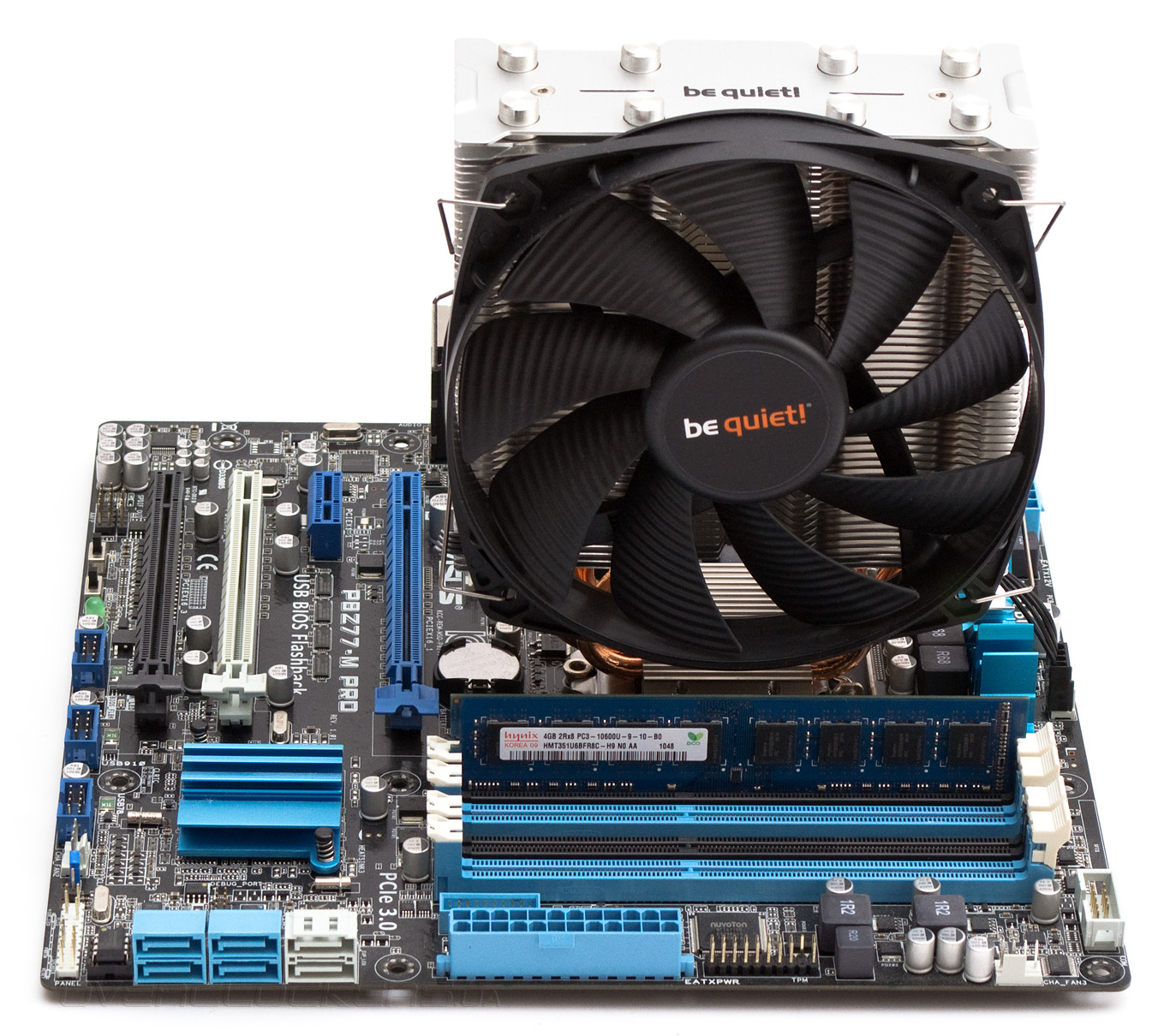

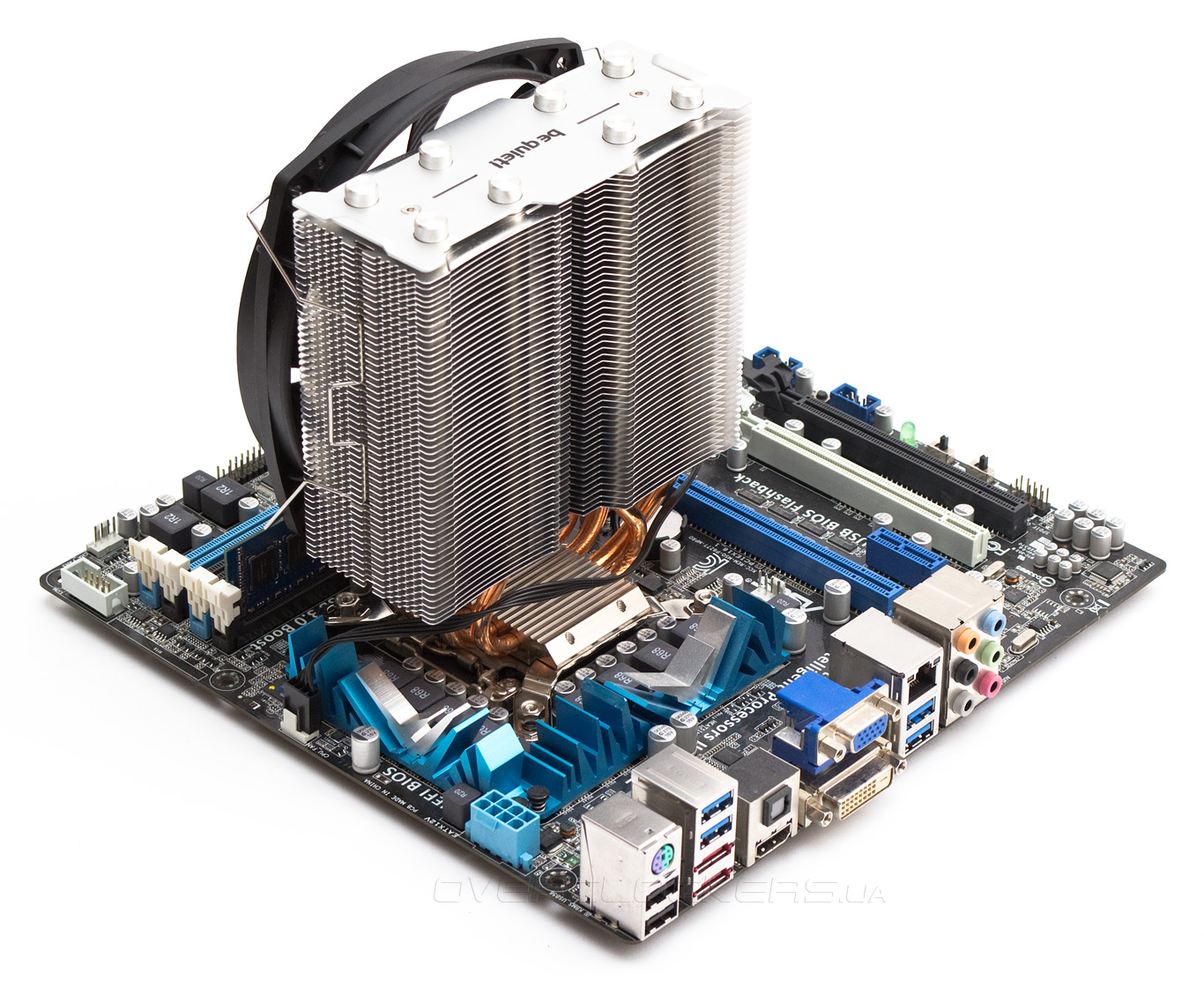

Совместимость с оперативной памятью просто отличная. Никаких конфликтов. Но это актуально лишь для платформы Intel. Крепежные лапы под AMD потребуют поворота кулера в горизонтальное положение, и в слоты памяти уже не поместятся планки с высокими радиаторами.

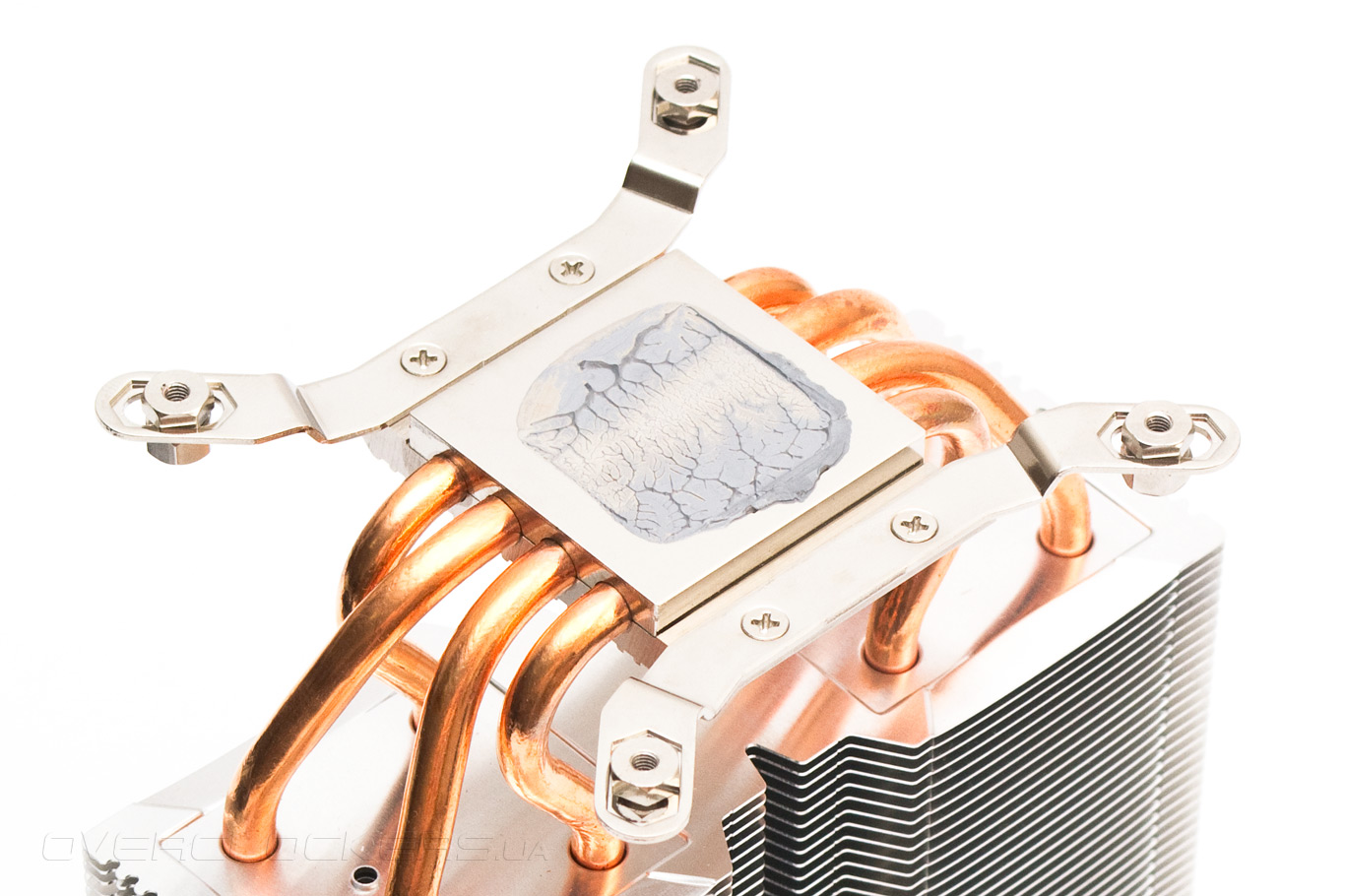

Отпечаток термоинтерфейса на подошве кулера подтверждает вывод относительно крупной выпуклости, пролегающей по центру основания параллельно тепловым трубкам.
Технические характеристики
Эффективность отвода тепла кулером be quiet! Shadow Rock Slim я сравнивал c одной из лучших бюджетных моделей — Zalman CNPS10X Performa.
| Техническая характеристика | be quiet! Shadow Rock Slim | Zalman CNPS10X Performa |
| Совместимость с процессорными разъемами | Intel LGA 775/1150/1155/1156/1366/2011 AMD 0754/939/94/AM2(+)/AM3(+)/FM1/FM2(+) |
Intel LGA 775/1156/1155/1150/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 130х52х161 | 132x75x152 |
| Размеры вентилятора (ДхШхВ), мм | 135х135х25 | 120х120х25 |
| Материал радиатора и конструкция | Вертикальный тонкий радиатор из алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расположенных U-образно | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание |
| Вес радиатора, г | 582 | 610 |
| Количество пластин радиатора, шт. | 52 | 47 |
| Толщина пластин, мм | 0,5 | 0,45 |
| Межреберное расстояние, мм | 2 | 1,9 |
| Расчетная площадь радиатора, см² | ~7 000 | ~ 7 900 |
| Модель вентилятора | BQ SIW3-13525-MR-PWM | Zalman ZP1225ALM |
| Скорость вращения вентилятора, об/мин | 450 ~ 1500 с ШИМ | 900 ~ 2000 с ШИМ |
| Воздушный поток, м³/ч | 113,8 | – |
| Уровень шума вентилятора, дБ(А) | 23,7 | 17 ~ 36 |
| Статическое давление, мм воды | 1,23 | – |
| Количество и тип подшипника вентилятора | Втулочный нарезной подшипник (Rifle bearing) | Улучшенная втулка |
| Время наработки на отказ вентилятора, час | 80 000 | 50 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,11 | 0,2 |
| Пиковое энергопотребление вентилятора, Вт | 1,32 | 2,4 |
| Дополнительные особенности | – | Фирменный резистор RC24P в комплекте |
| Средняя стоимость, $ | ~55 | ~32 |
Тестовый стенд
Для тестирования эффективности кулера be quiet! Shadow Rock Slim использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
- процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентиляторов: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 35 дБ (А).
Результаты тестирования

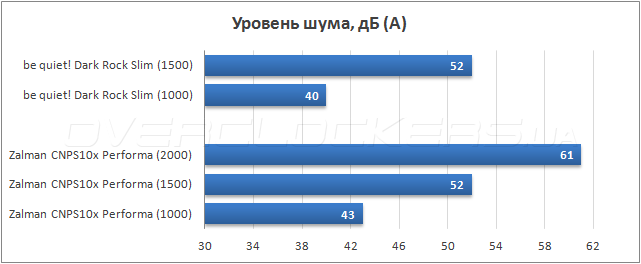

Сравнение эффективности кулеров производилось по соотношению температуры к создаваемому уровню шума. Я попытался подобрать скорости, на которых испытуемые шумят одинаково. Тем не менее, следует отметить, что даже при одинаковом зарегистрированном уровне шума, акустический спектр стокового вентилятора be quiet! Shadow Rock Slim гораздо приятнее для человека, чем у вертушки Zalman CNPS10X Performa. Однако пропеллер Zalman имеет гораздо более высокое статическое давление и скорость вращения, что сулит ему уверенную победу в данном сравнении. На минимальной скорости CNPS10X Performa не смогла утихнуть ниже уровня восприятия, показав 43 дБ (А). А be quiet! может работать и при 36 дБ (А) за счет сниженных до 450 в минуту оборотов вентилятора.

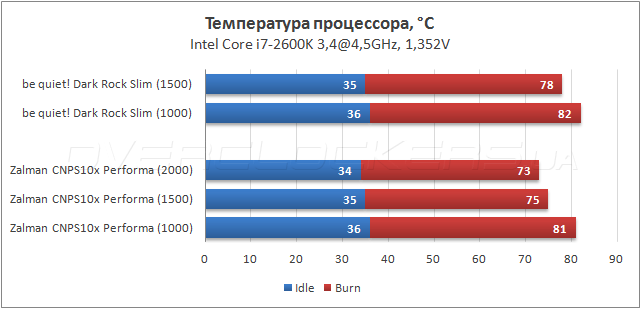

Затем был составлен график температур для каждого уровня шума.
По результатам теста be quiet! Shadow Rock Slim уступил Zalman CNPS10X Performa пять градусов на максимальных скоростях вращения, три градуса на равных оборотах и всего лишь один градус на пониженных, при том, что на 1000 об/мин Zalman все равно работал на 3 дБ (А) громче. Такие показатели сложно назвать выдающимися, но для повседневного использования разогнанного процессора Shadow Rock Slim более чем подходит, учитывая его сверхнизкий уровень шума и уменьшенные габариты.
Выводы
На мой взгляд, be quiet! Shadow Rock Slim является наиболее удачным кулером в серии Shadow Rock и, вероятно, самым оптимальным решением среди всех процессорных охладителей be quiet!. Кулер обладает всеми необходимыми качествами для не экстремального сценария эксплуатации. Он имеет качественный вентилятор, сохраняющий тишину во всем диапазоне доступных скоростей. Его габариты позволяют произвести беспроблемный монтаж в любой корпус среднего уровня и на любую материнскую плату, начиная с формата MicroATX, без конфликтов с другими компонентами. Он имеет приятный внешний вид. И достаточно гуманную стоимость.
Из недостатков следует отметить единственно возможную горизонтальную ориентацию на процессорных разъемах АМД, при которой конфликт с планками оперативной памяти неизбежен. И выпуклость по центру основания, определенно ухудшающую температурные показатели изделия.
В итоге из be quiet! Shadow Rock Slim получился еще один процессорный кулер, обладающий универсальной совместимостью с другими компонентами ПК. Его стоит взять на заметку хотя бы потому, что он оснащен самым лучшим вентилятором из числа ближайших конкурентов, в перечень которых входят Thermalright TRUE Spirit 120M, Cooler Master Hyper 212Х и Zalman CNPS11X Performa.
