Обзор процессорного кулера be quiet! Shadow Rock LP

Как можно было догадаться из названия, речь в данном обзоре пойдет о новом процессорном кулере от be quiet!, относящемся к бюджетной серии Shadow Rock с собственным названием — LP. Аббревиатура обозначает низкий профиль (low profile), то есть, основное его достоинство — это небольшая высота. А значит, предназначена эта система охлаждения для малогабаритных корпусов или в качестве простой замены стокового кулера.

be quiet! Shadow Rock LP


Упаковка и комплект поставки

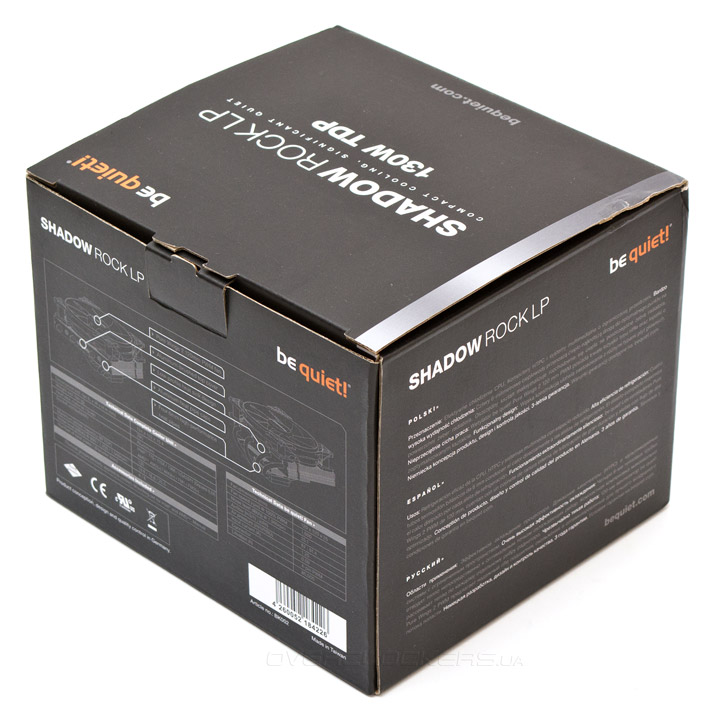

Shadow Rock LP поставляется в классической для be quiet! черной коробке с белым, слегка тусклым шрифтом текста. Вся необходимая информация — изображения, технические характеристики и описание (в том числе и на русском языке, чего ранее у них не наблюдалось) здесь присутствует. Кулер защищен от повреждений картонными вставками и пластмассовой накладкой на подошве.

be quiet! Shadow Rock LPbe quiet! Shadow Rock LP

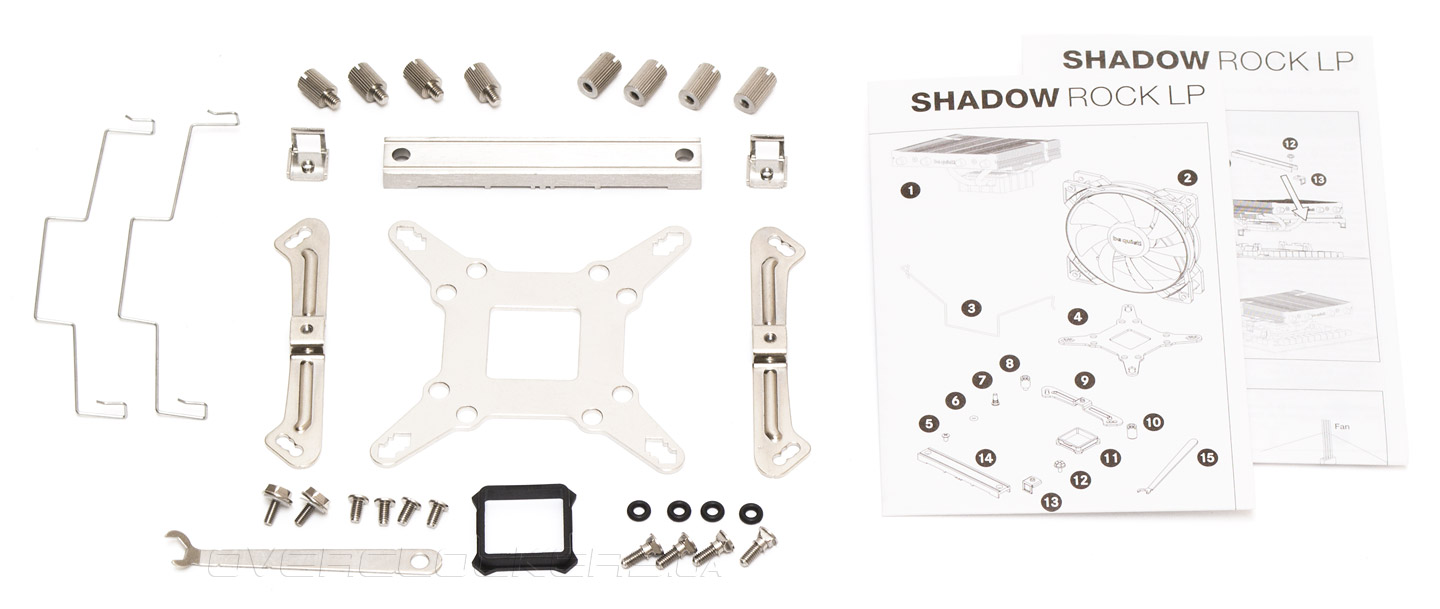

В комплект поставки кулера, помимо вентилятора и радиатора входят:
  • универсальная усилительная пластина;
  • крепежные лапы для сокетов Intel;
  • крепежные скобы для сокетов AMD;
  • крепежная планка;
  • пластмассовая прокладка для сокетов Intel LGA775;
  • четыре винта для фиксации крепежных лап;
  • два винта для фиксации крепежной планки;
  • четыре винта для усилительной пластины;
  • четыре круглых резиновых стопора;
  • четыре универсальные втулки;
  • четыре стойки для сокетов Intel LGA2011;
  • пара проволочных скоб для крепления 120-мм вентилятора;
  • гаечный ключ;
  • инструкция по установке на двух листах.
be quiet! Shadow Rock LP


Внешний вид

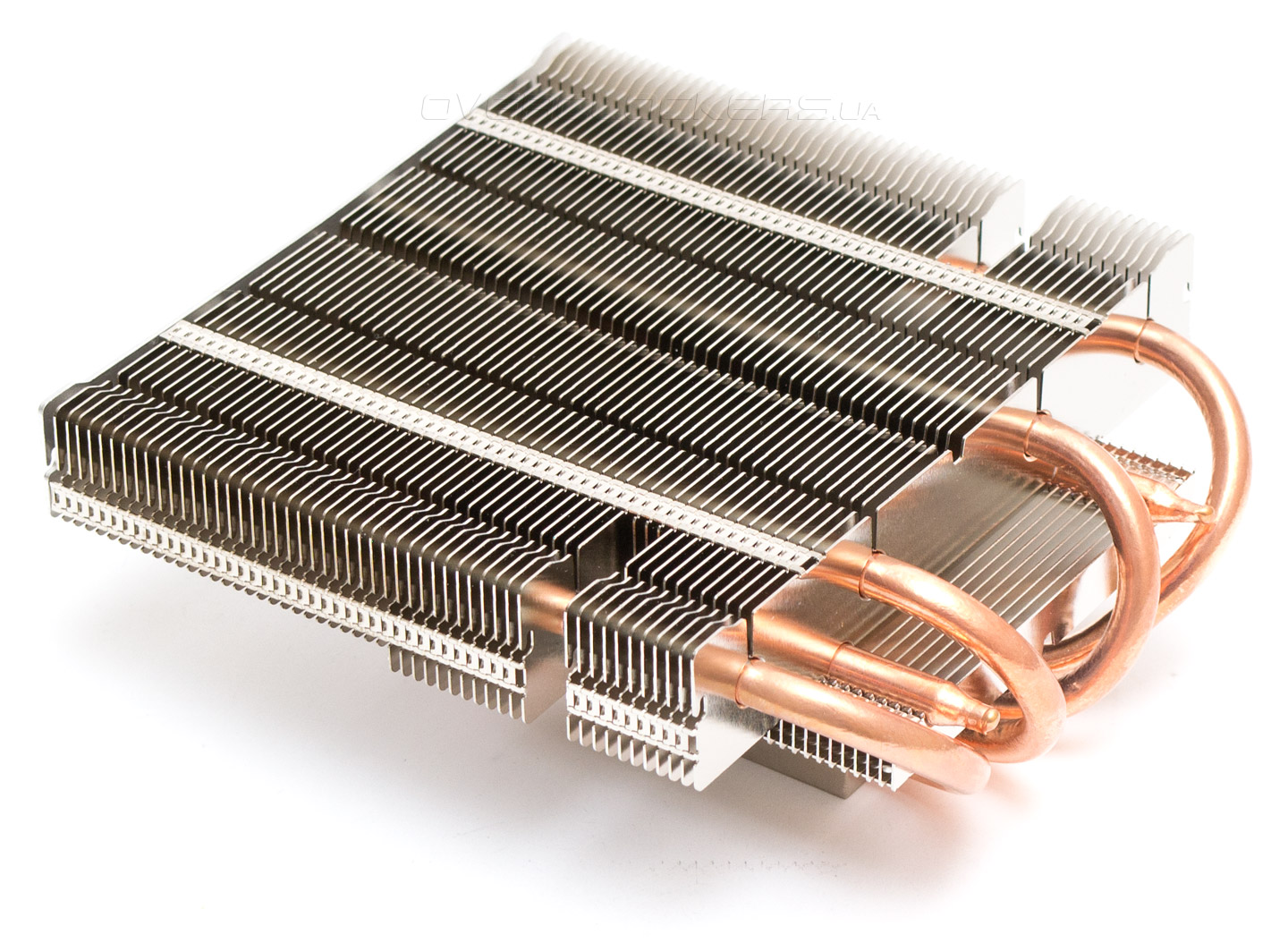

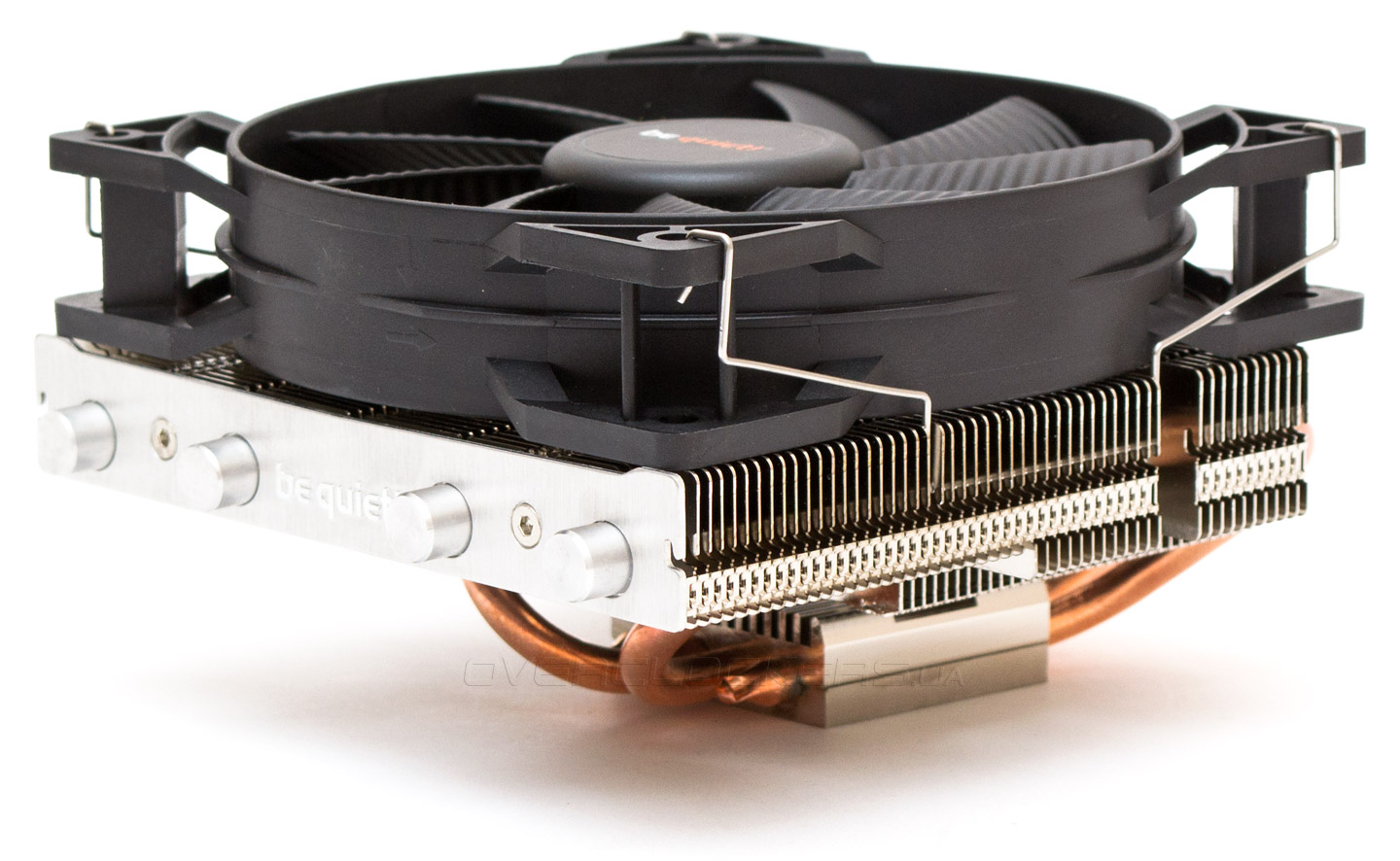

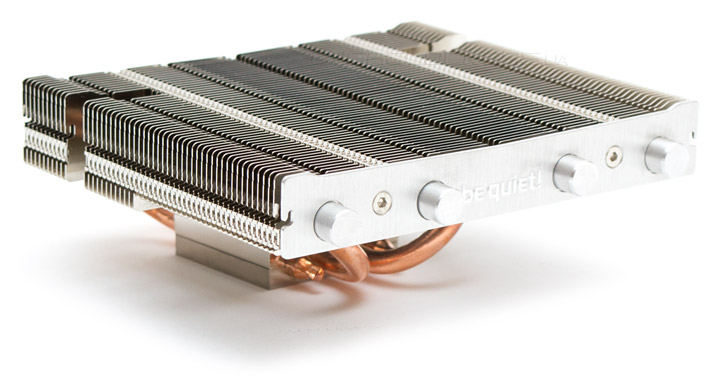

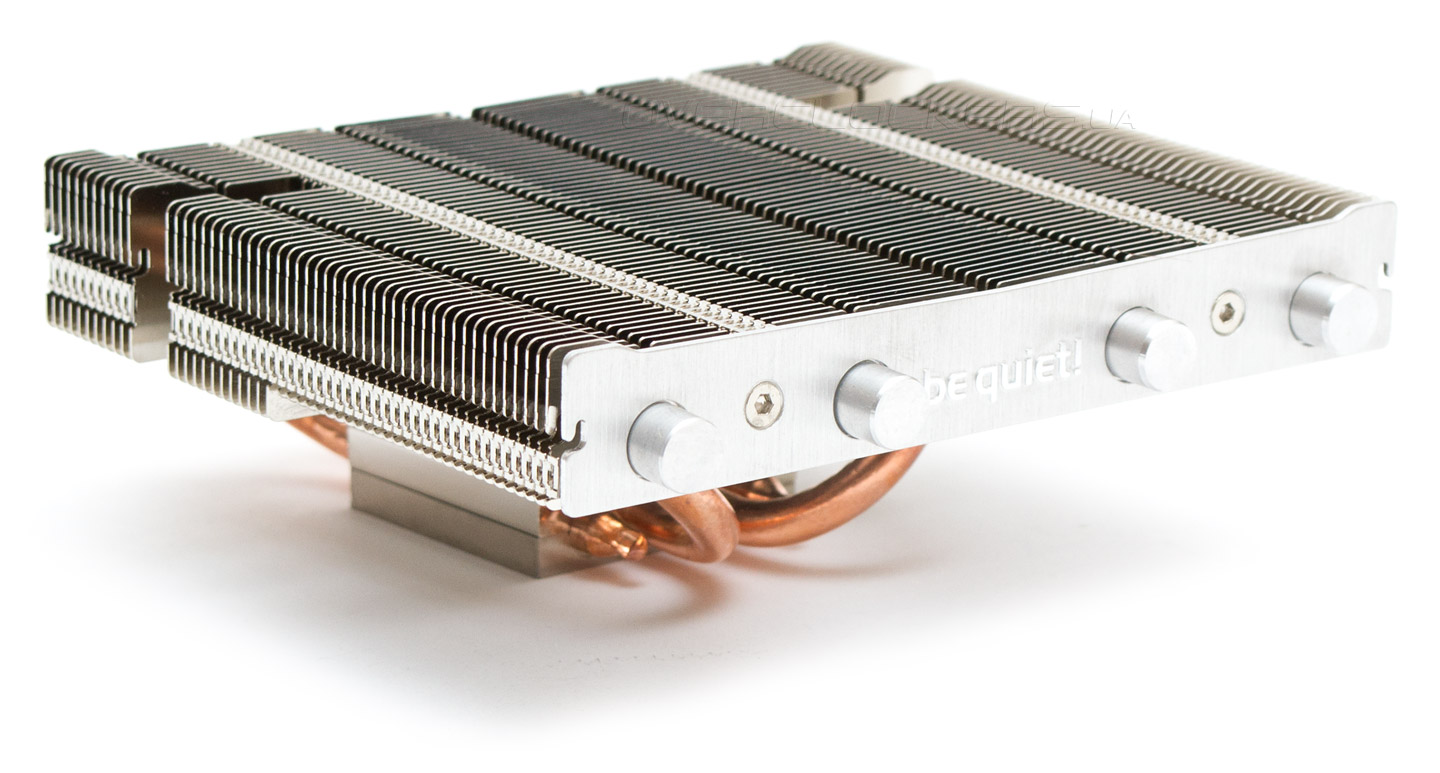

be quiet! Shadow Rock LP — это плоский и приземистый горизонтальный кулер С-образного типа. В его цветовой гамме преобладает серебристый цвет, разбавленный медью тепловых трубок и никелированным основанием. В целом кулер смотрится неброско и вполне обычно.

be quiet! Shadow Rock LP

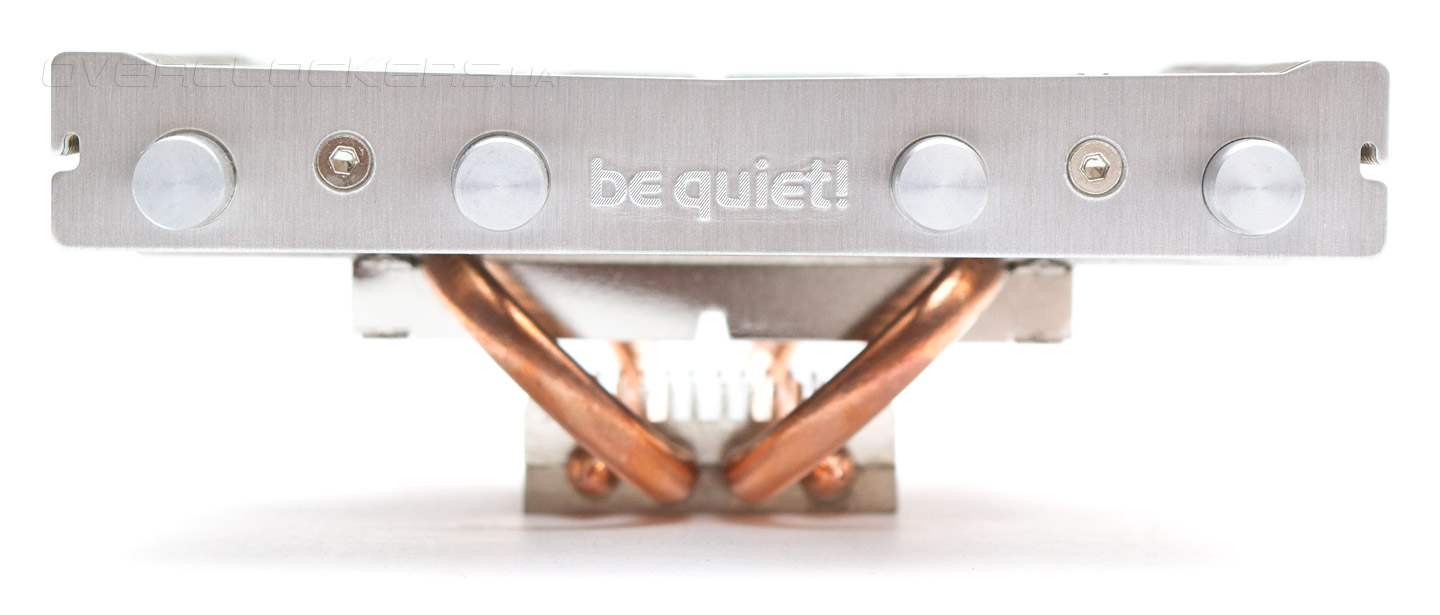

Вместо алюминиевой накладки, характерной для старших моделей серии Dark Rock, на Shadow Rock LP встречается обычная металлическая пластина и такие же колпачки, закрывающие концы четырех тепловых трубок. Выглядит это достаточно эстетично.

be quiet! Shadow Rock LP

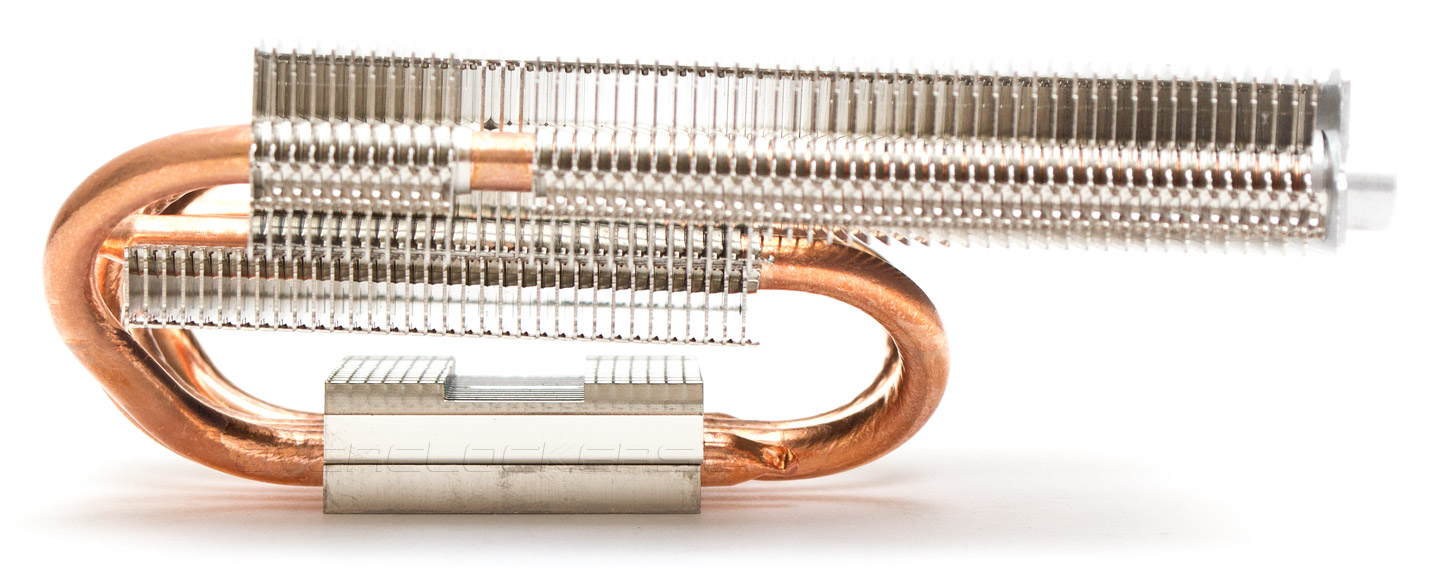

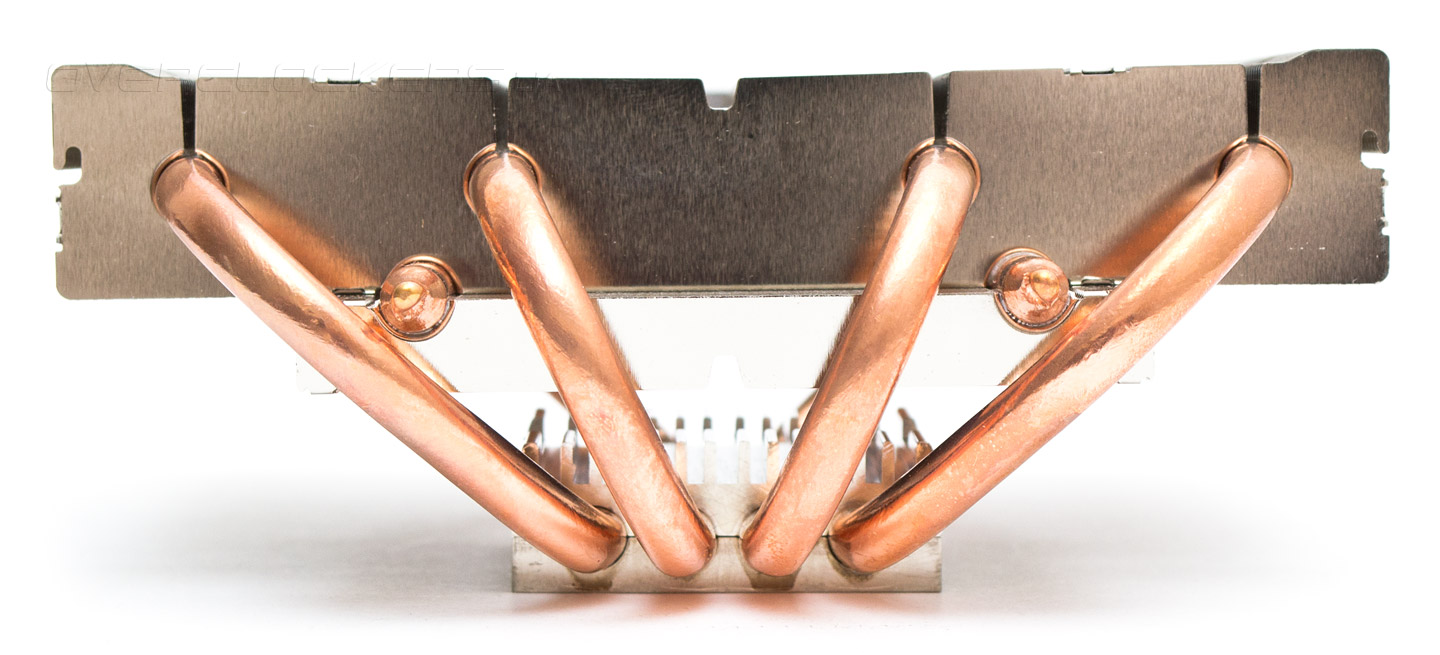

Радиатор состоит из одной большой и одной маленькой секции. Две центральные тепловые трубки выходят из основной секции, проходят через подошву кулера и, загибаясь на 180 градусов назад, входят ровно посередине между основной секцией и дополнительной. Это создает своеобразную поддержку для радиатора, хотя в нашем экземпляре он все равно был наклонен вниз, что еще сыграло с нами свою злую шутку при установке.

be quiet! Shadow Rock LP

Поскольку две центральные тепловые трубки наполовину соприкасаются с основной секцией радиатора, скорость передачи тепла в этом месте увеличивается. Прямоугольные ребра не имеют значительных элементов аэродинамической оптимизации, если не считать нескольких канавок посередине и над тепловыми трубками.

be quiet! Shadow Rock LP

Места соединения тепловых трубок и радиаторных пластин ничем не припаяны. По краям радиатора имеется два выреза в пластинах, необходимых для того, чтобы нормально закрепить кулер при помощи отвертки.

be quiet! Shadow Rock LP

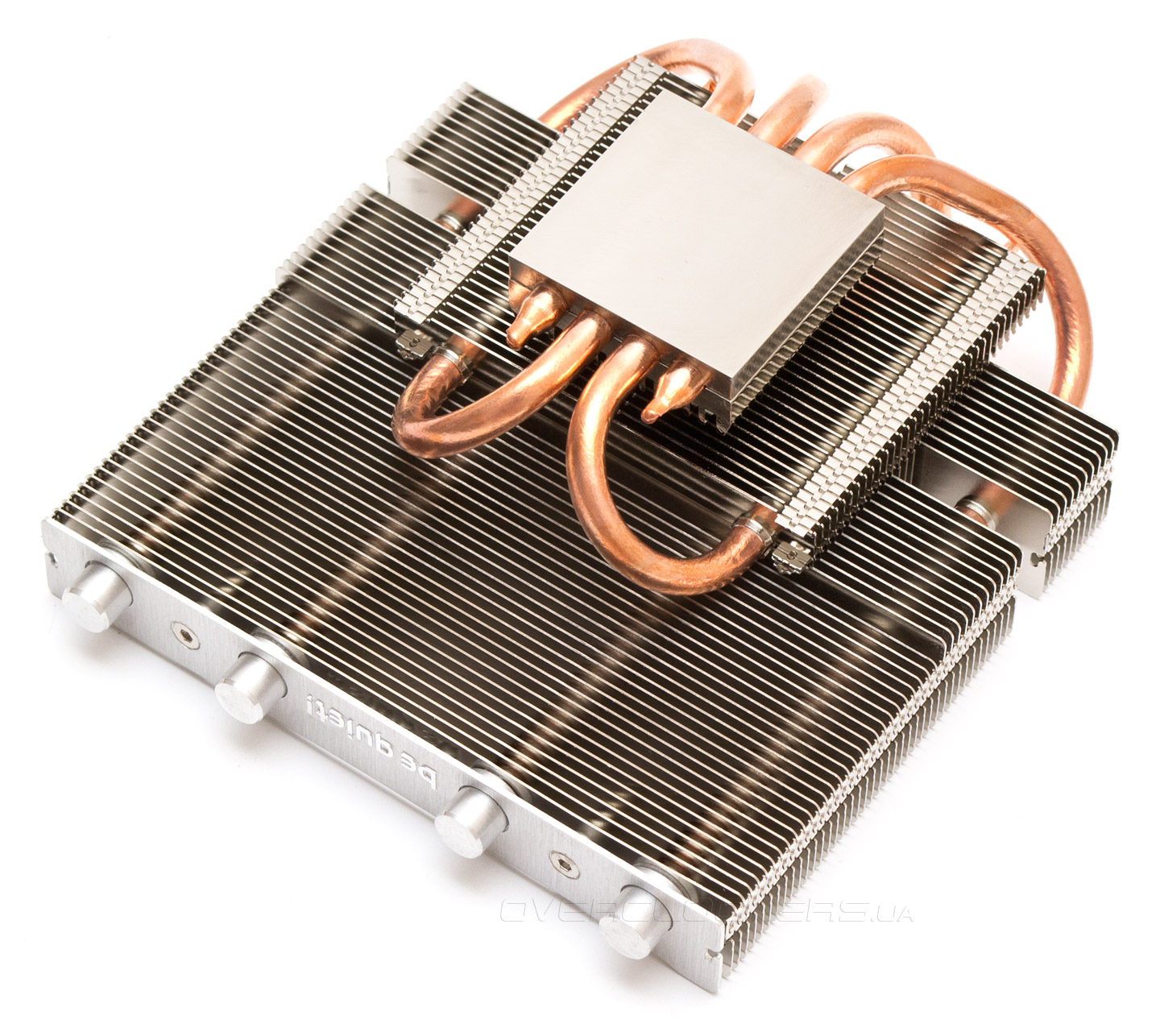

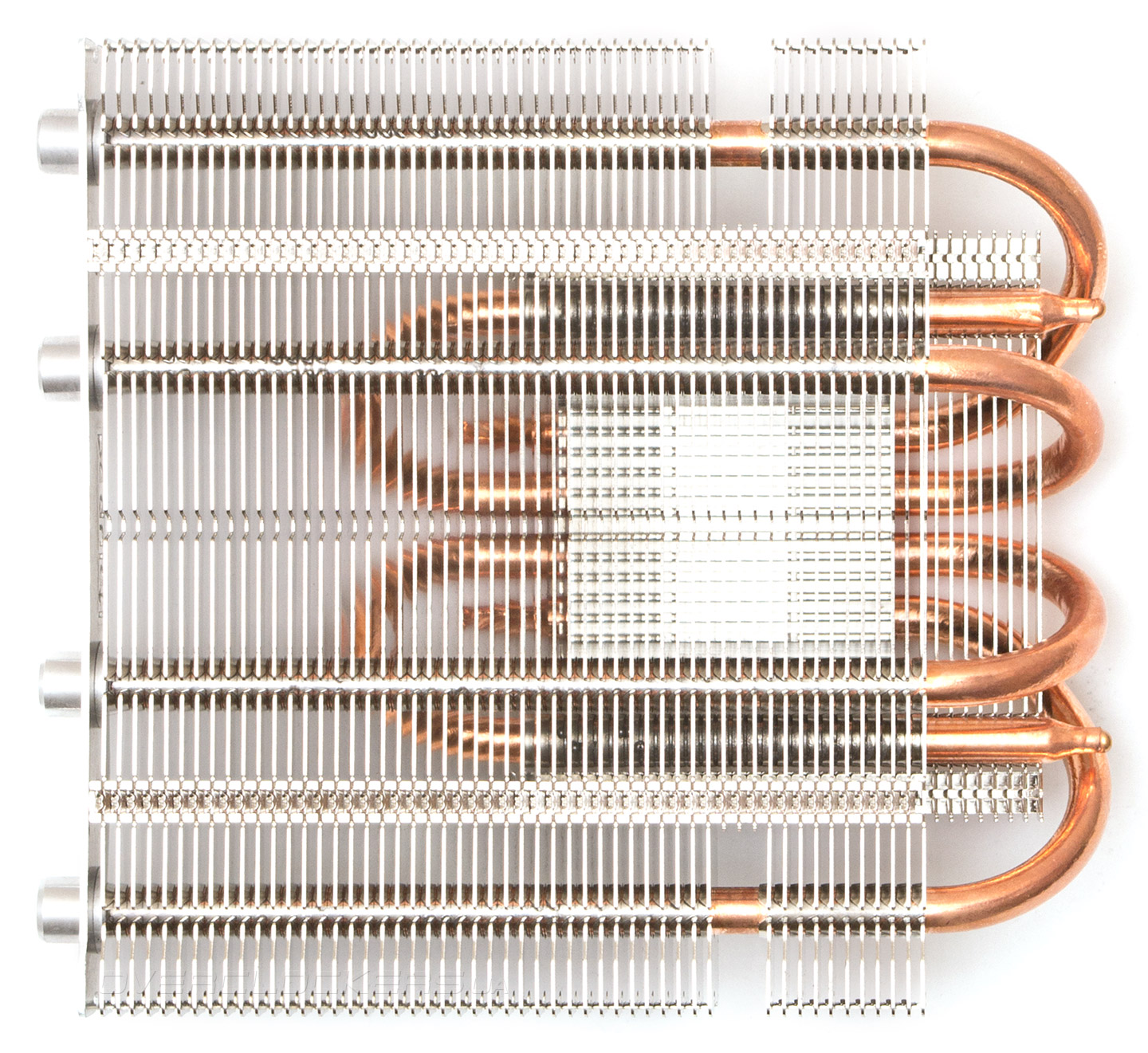

Четыре 6-мм тепловые трубки разведены в теле радиатора оптимально. Что же до ребер, то их насчитывается 54 штуки и расставлены они с зазором в 1,8 мм. Суммарная площадь рассеивания составляет 3000 см², что достаточно скромно по сегодняшним меркам, но больше выжать из столь малых размеров, наверное, и не получилось бы.

be quiet! Shadow Rock LP

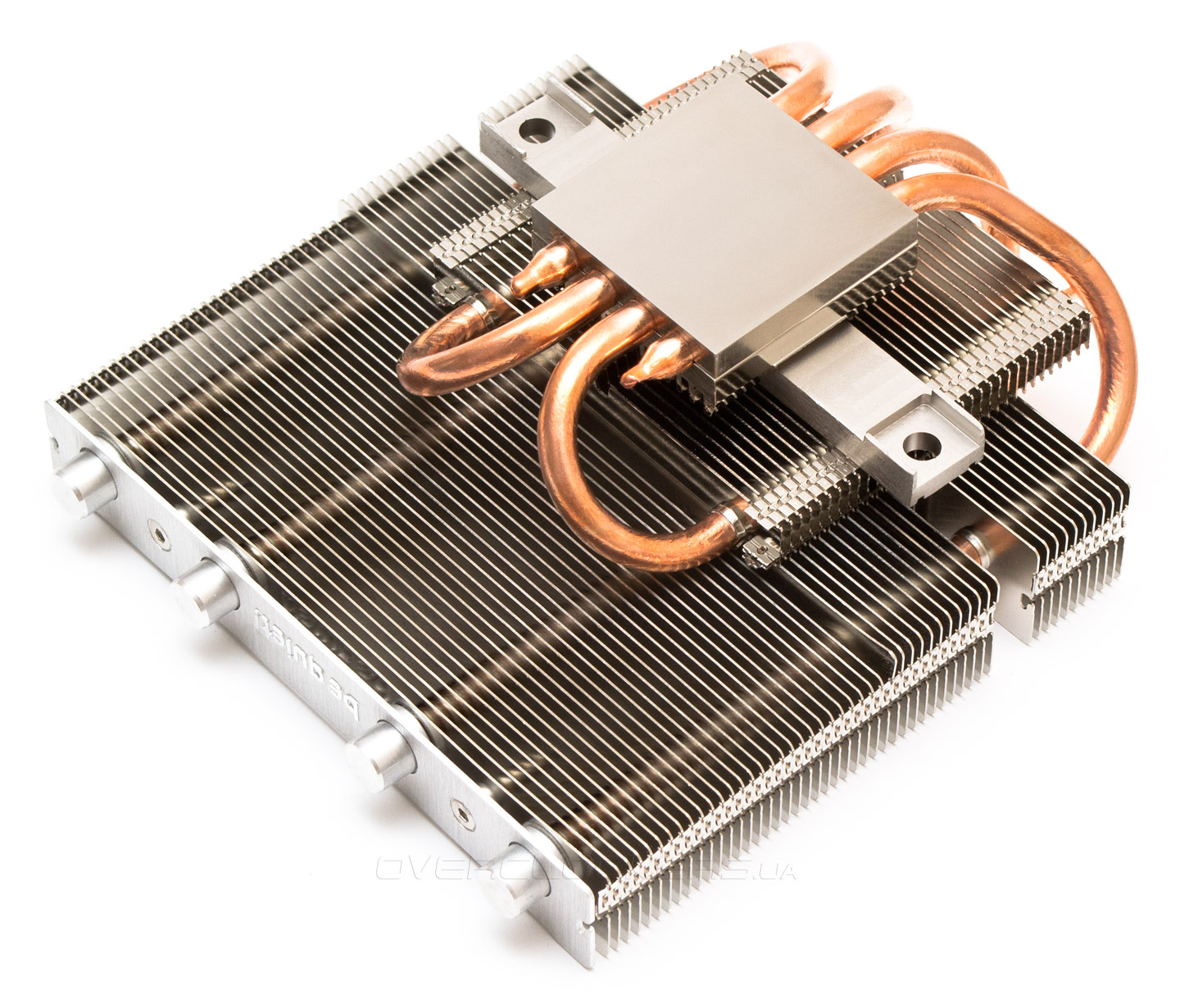

Никелированное основание не имеет зеркальной шлифовки, но является достаточно ровным. На него по умолчанию нанесен тонкий слой термоинтерфейса белого цвета, что удобно при первоначальной установке, но потом, при переустановке, термопасту нужно будет искать отдельно. Пайки в местах соединения тепловых трубок с подошвой не наблюдается, возможно, она скрыта, либо же трубки просто запрессованы в основание.

be quiet! Shadow Rock LP

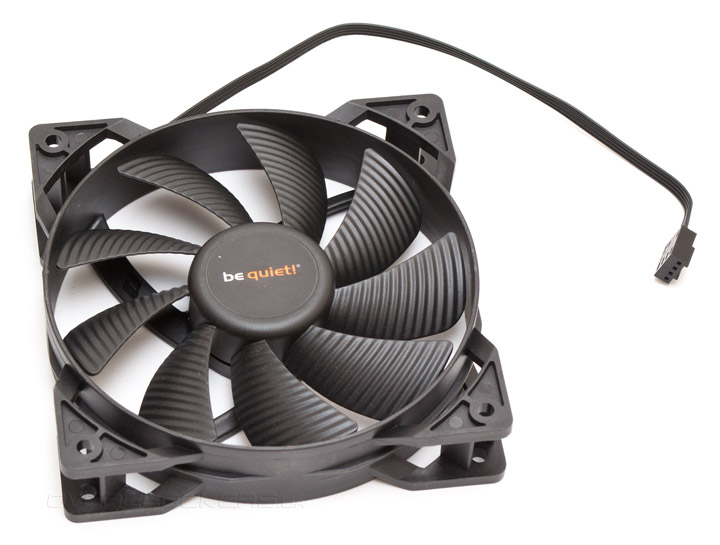

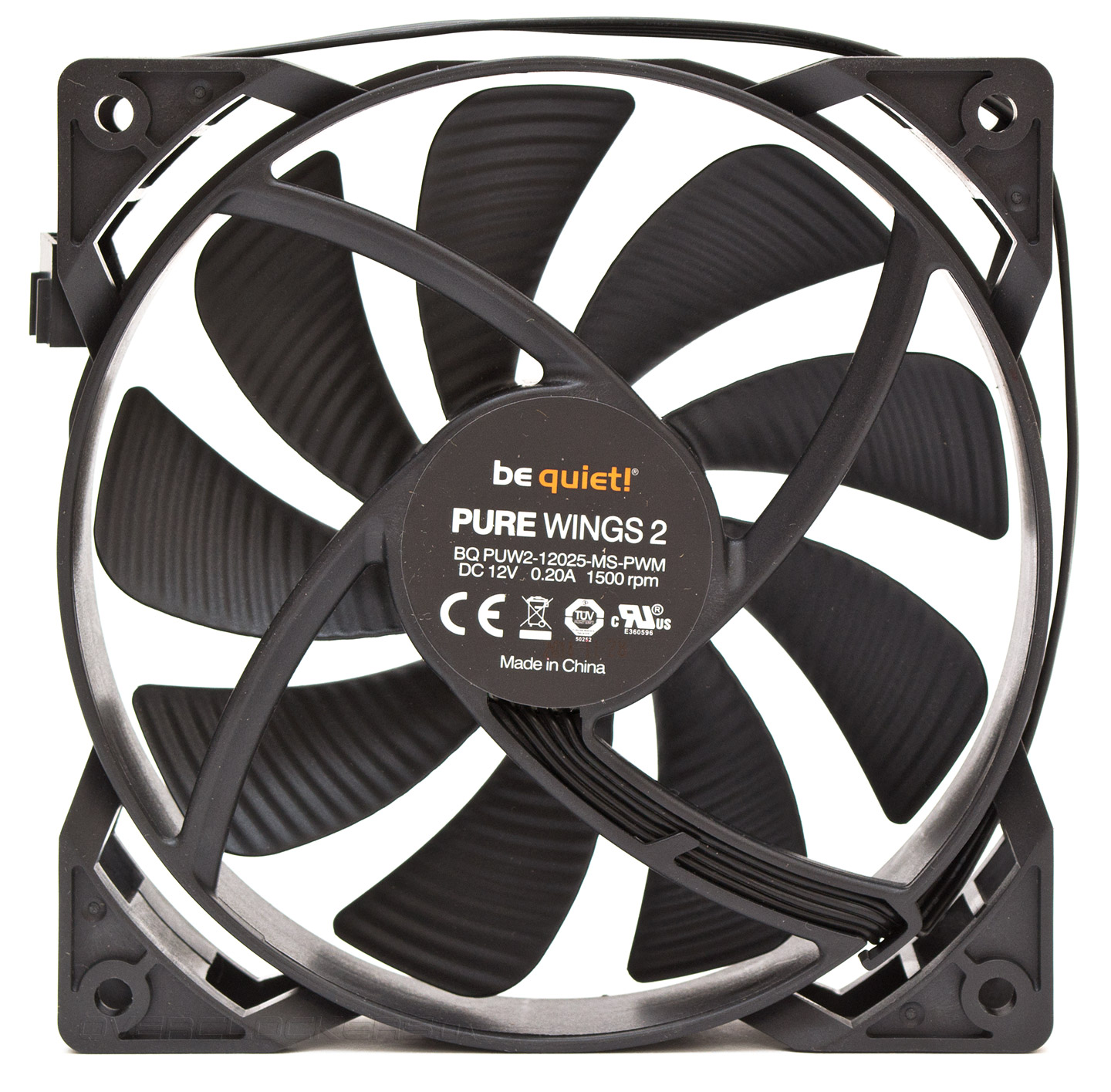

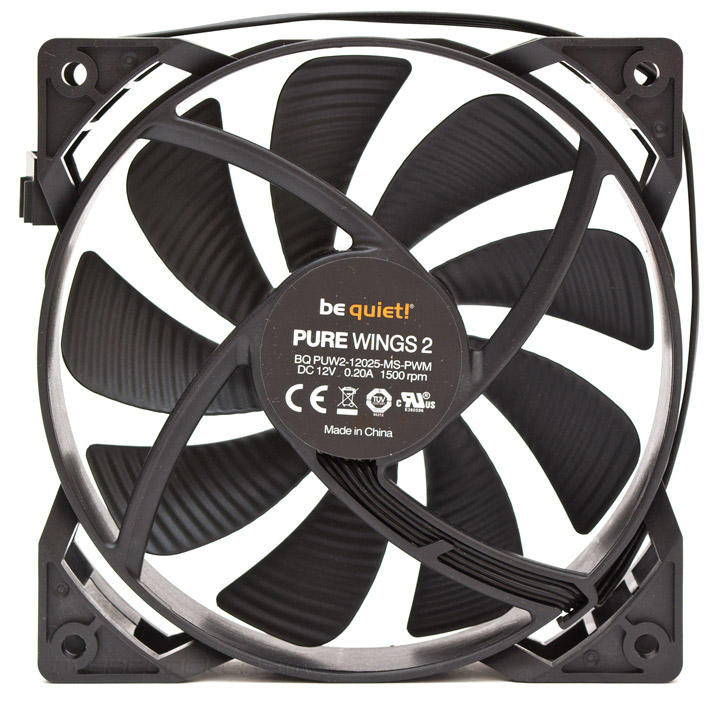

Комплектный 120-мм вентилятор кулера Shadow Rock LP относится к серии Pure Wings 2. Он выполнен на базе нарезного подшипника скольжения втулочного типа. Лопасти покрыты специальными поперечными каналами, уменьшающими уровень аэродинамических шумов. Пропеллер является очень тихим. На максимальных 1600 об/мин уровень его шума не превышает 51 дБ (А). Паразитные призвуки отсутствуют полностью. При 1000 об/мин получаем 40 дБ (А) — уровень звукового давления, который будет неразличим на слух из закрытого корпуса. А на стартовых 400 об/мин звук крыльчатки полностью сливается с фоном, не превышая 34 дБ (А).

be quiet! Shadow Rock LP

Длина четырехконтактного шнура питания без оплетки — 200 мм. Маркировку и технические характеристики вентилятора можно рассмотреть на фотографии.

be quiet! Shadow Rock LP

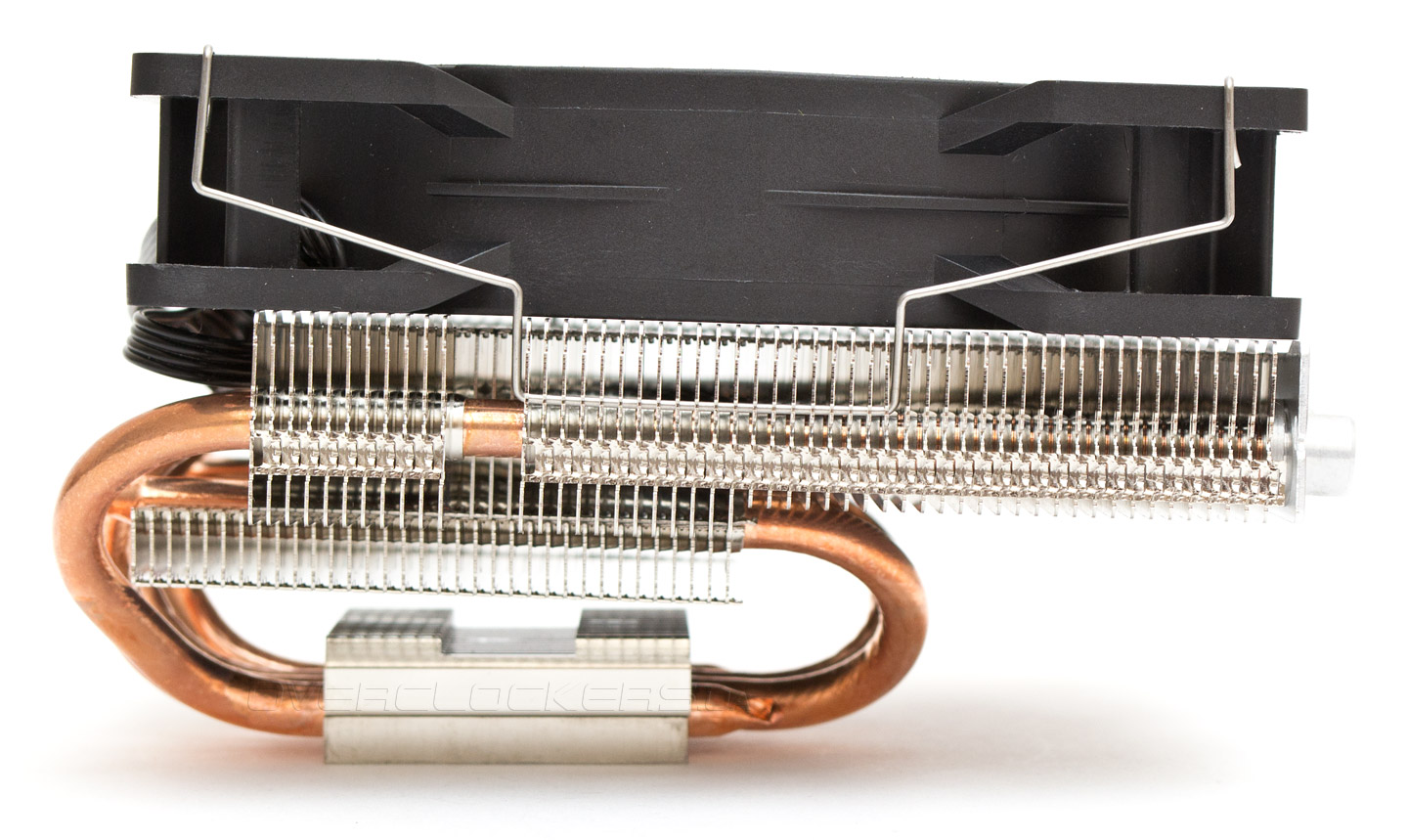

Высота собранного кулера составляет 76 мм. Крепежные скобы вентиляторов не выходят за общие габариты охладителя. Демпферов вибрации не предусмотрено.

be quiet! Shadow Rock LP

Перейдем к установке и тепловому тесту.

Установка

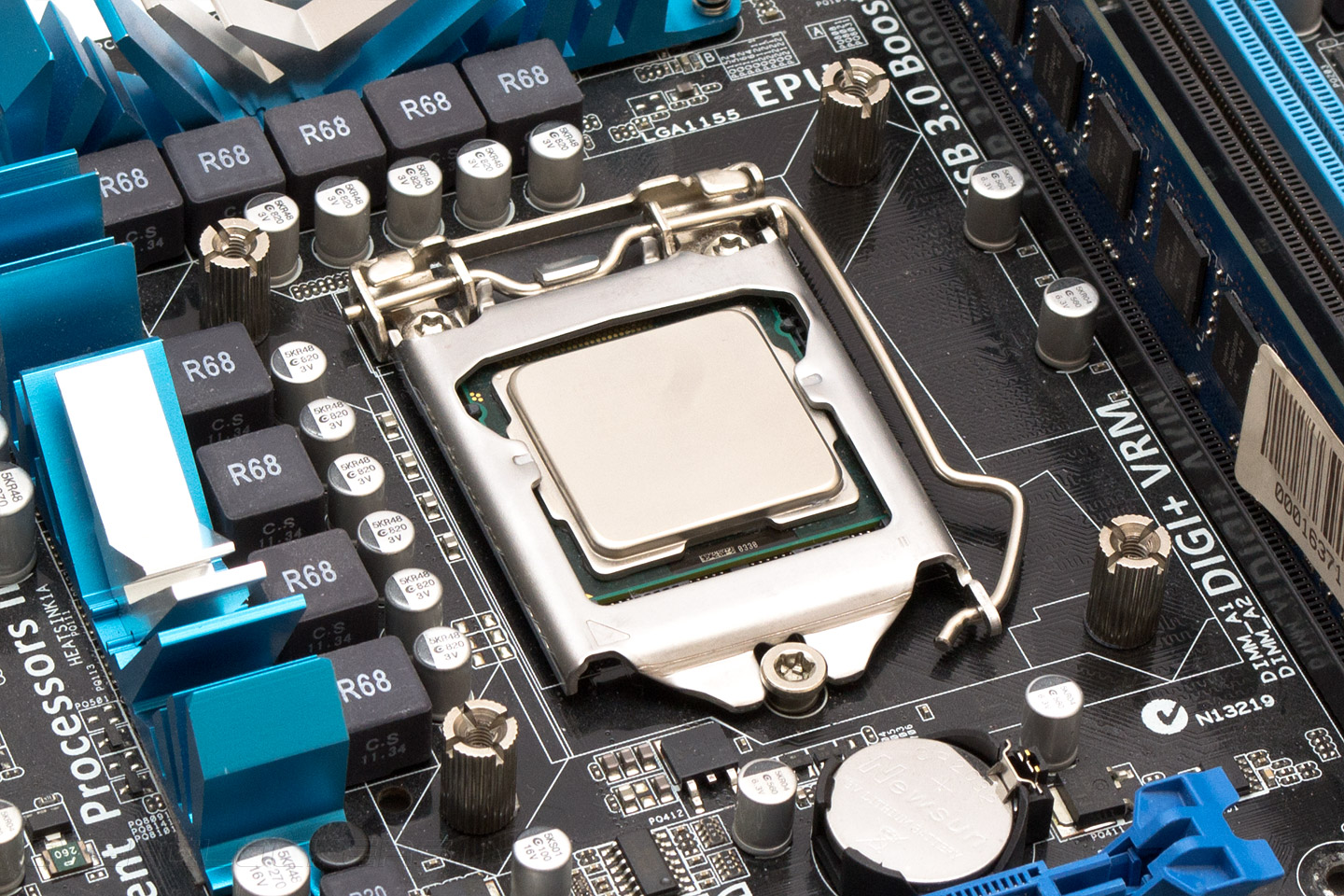

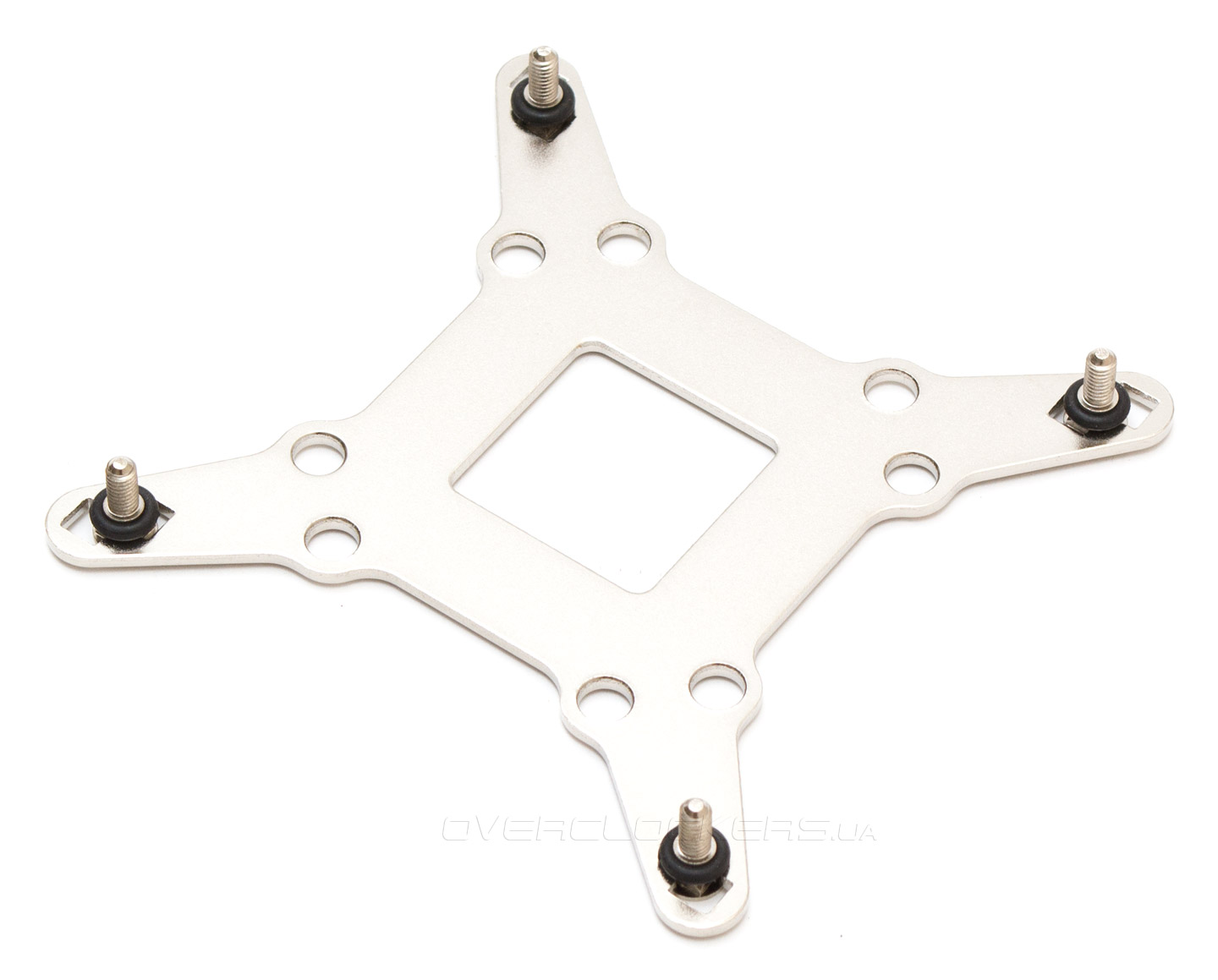

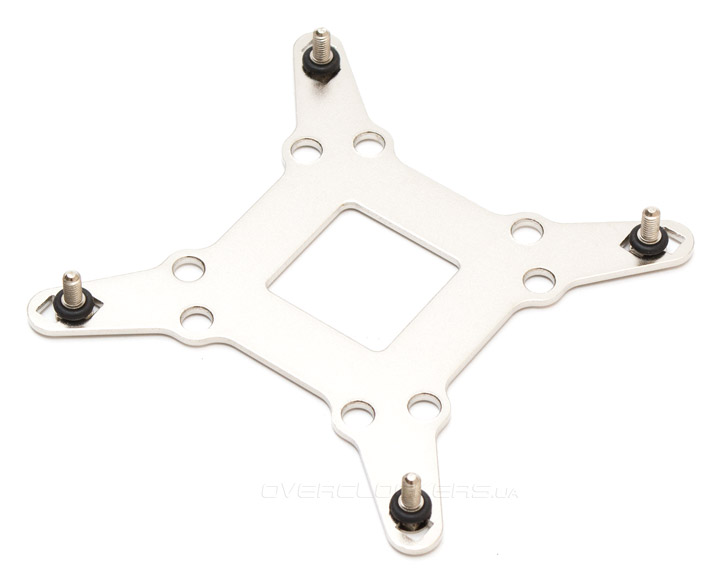

Монтаж процессорного кулера be quiet! Shadow Rock LP будет продемонстрирован на примере разъема Intel LGA1155. Процесс начинается со сборки усилительной пластины. Прежде всего, вставляем в пластину винты, в соответствующие нашему процессорному разъему отверстия, и фиксируем их резиновыми стопорными кольцами.

be quiet! Shadow Rock LP

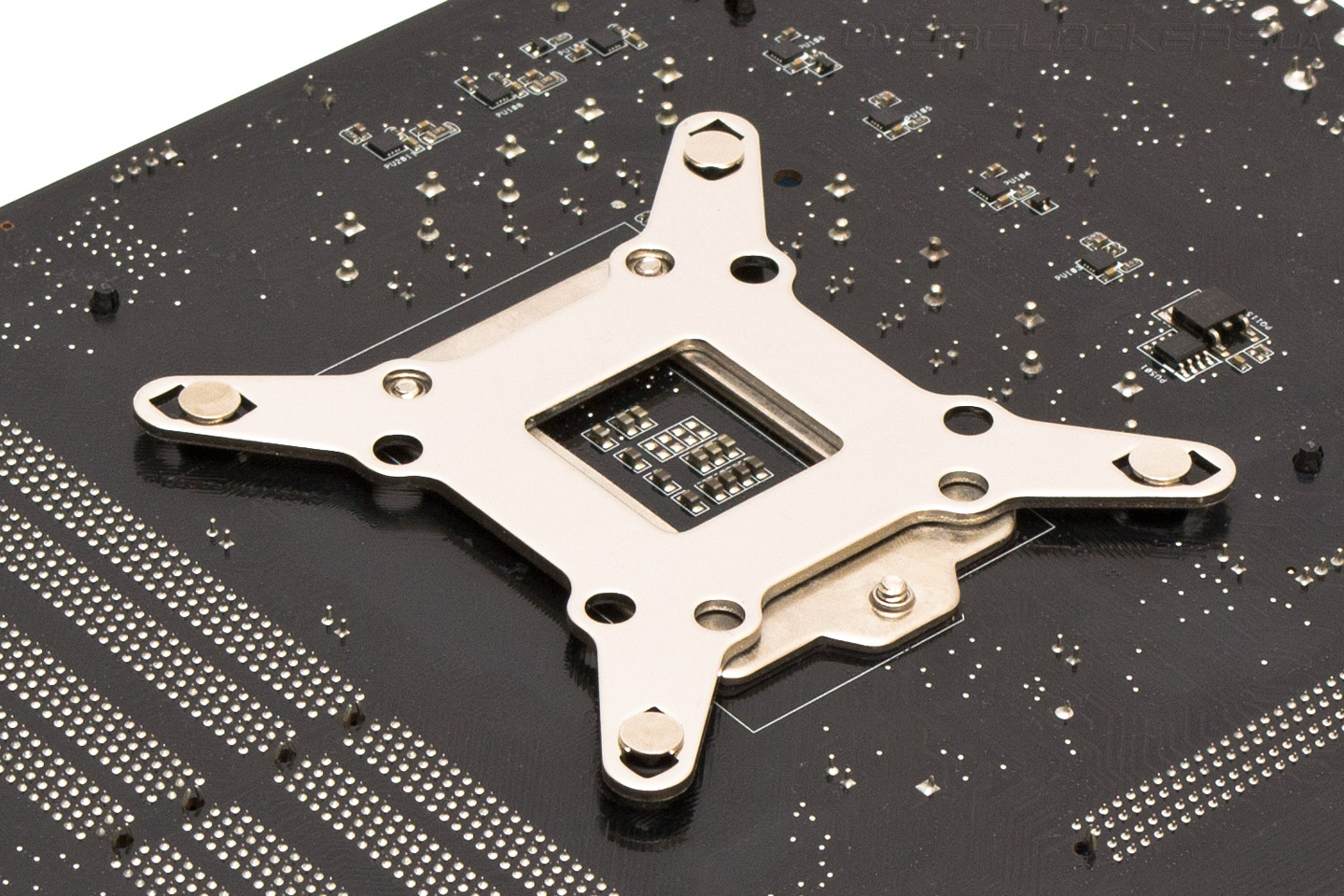

Вставляем собранную усилительную пластину в отверстия с обратной стороны материнской платы.

be quiet! Shadow Rock LP

С лицевой стороны материнской платы навинчиваем на шпильки металлические втулки.

be quiet! Shadow Rock LP

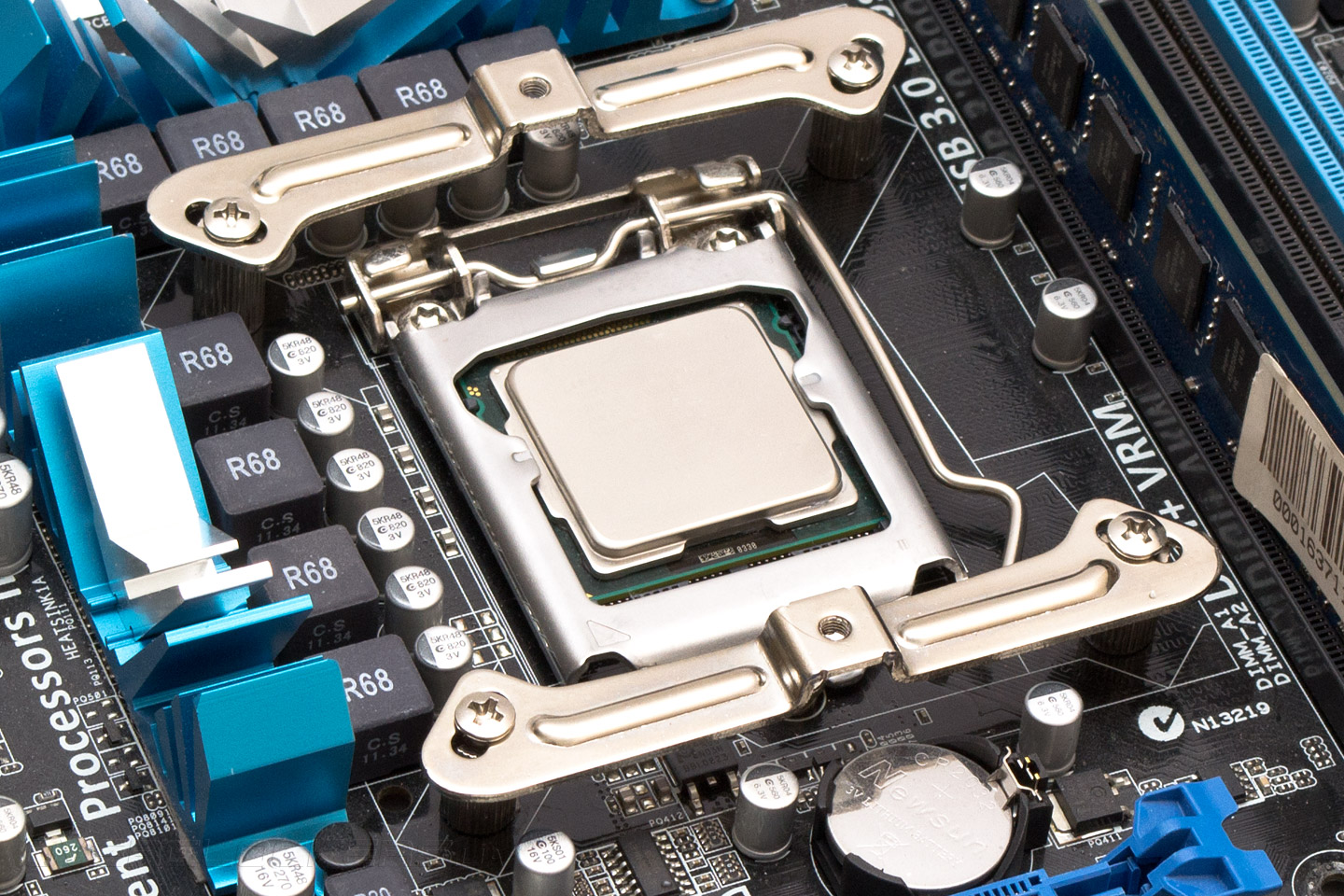

К ним привинчиваем крепежные лапы с помощью маленьких винтов. Если потребуется сменить ориентацию кулера, эти лапы придется переставить из перпендикулярного положения, относительно оперативной памяти, в параллельное.

be quiet! Shadow Rock LP

Затем вставляем крепежную планку между основанием и радиатором так, чтобы выемки на ее концах смотрели вниз. В связи с тем, что радиатор нашего экземпляра кулера был погнут, планку пришлось буквально забивать на место.

be quiet! Shadow Rock LP

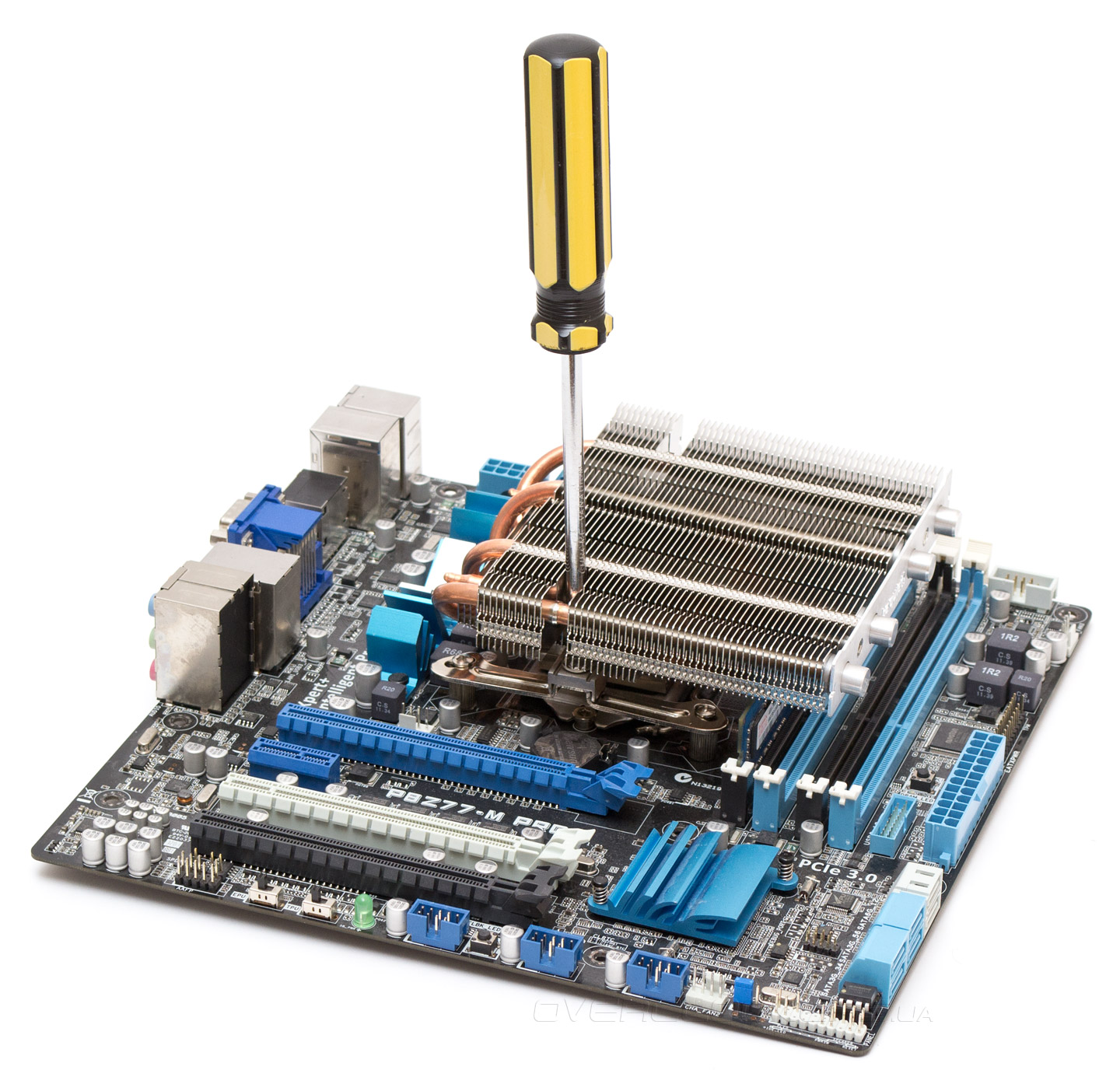

Опускаем кулер на процессор и двумя винтами поочередно привинчиваем крепежную планку к лапам. Если установка происходит повторно, не забываем предварительно нанести термоинтерфейс.

be quiet! Shadow Rock LP

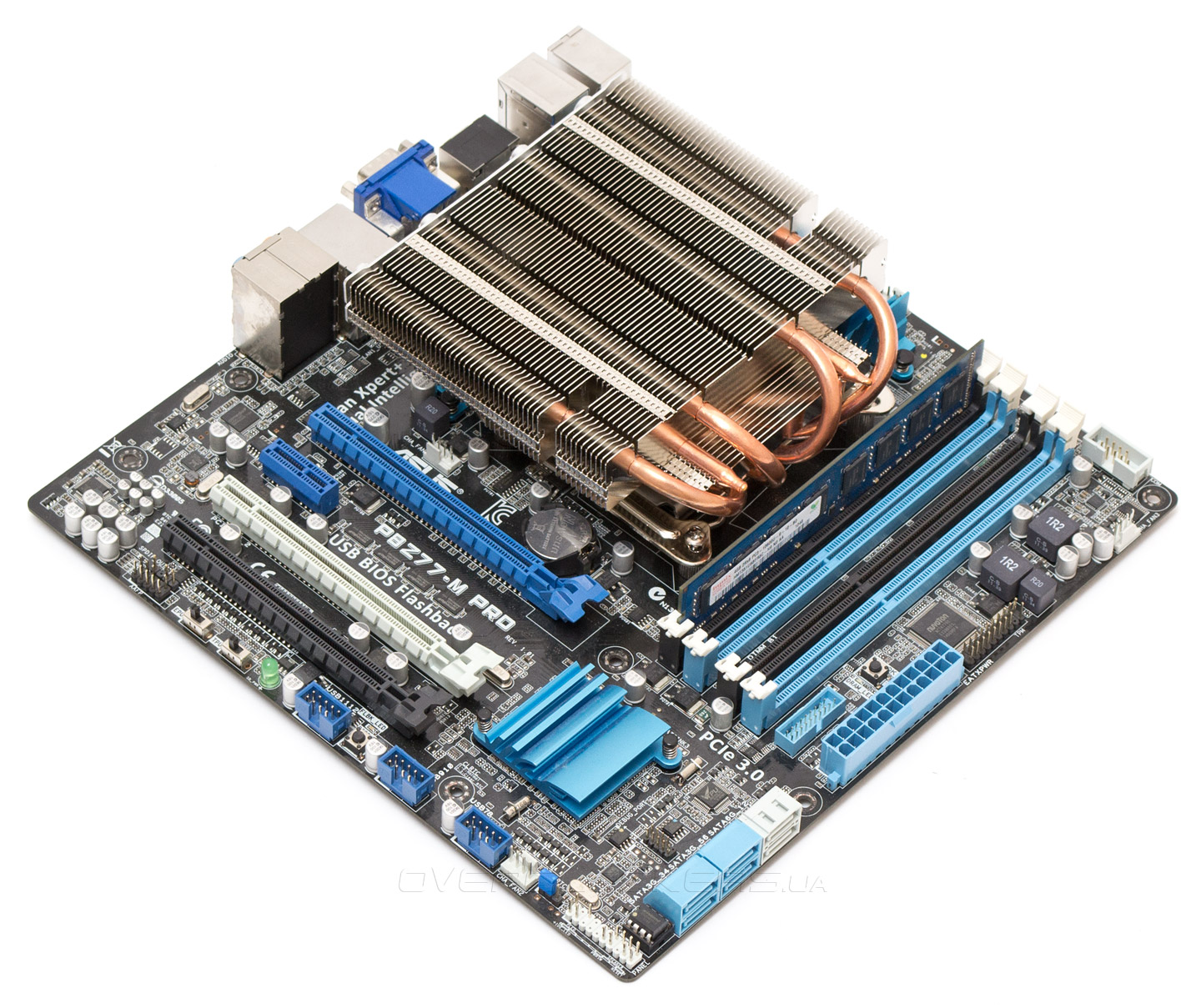

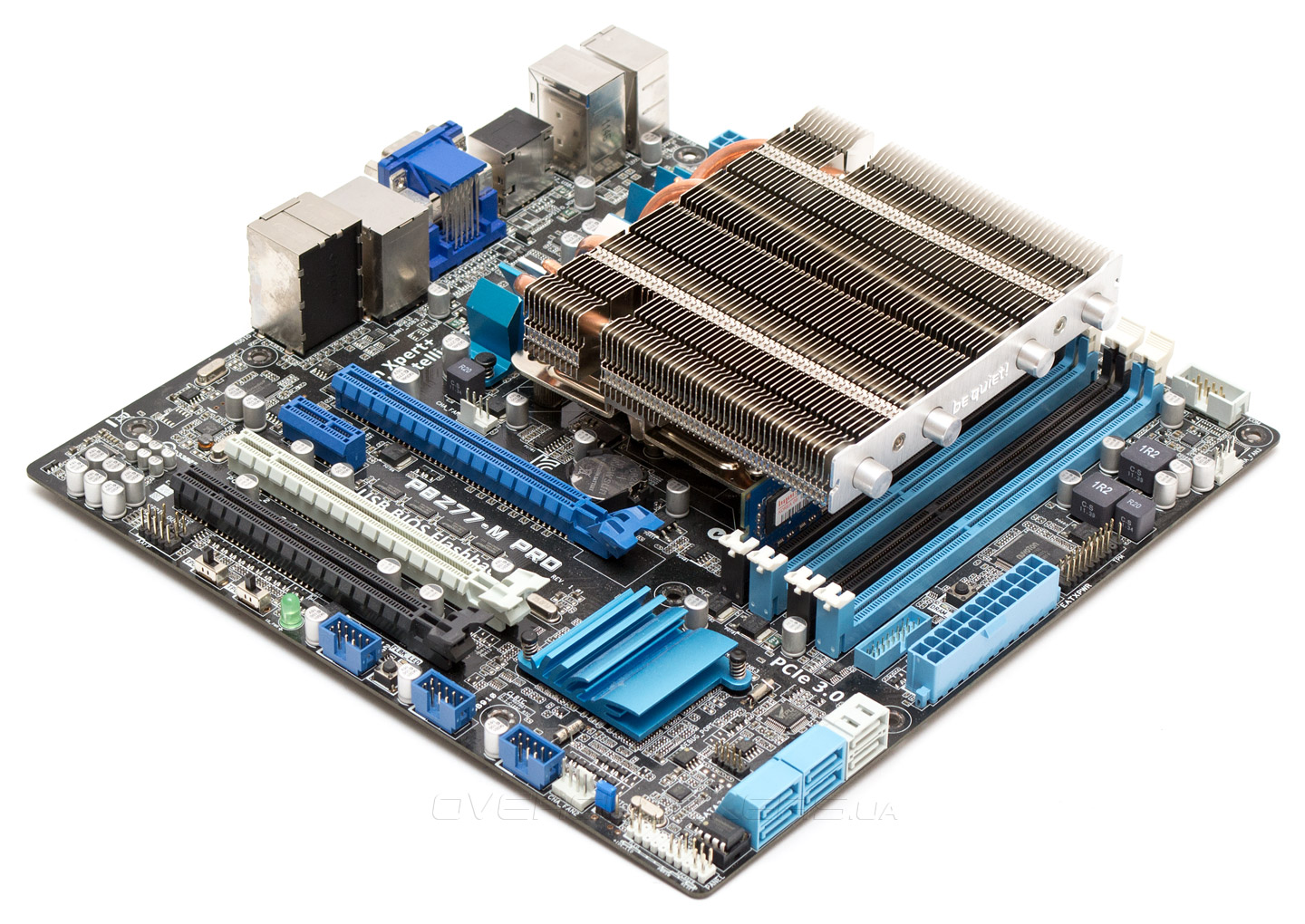

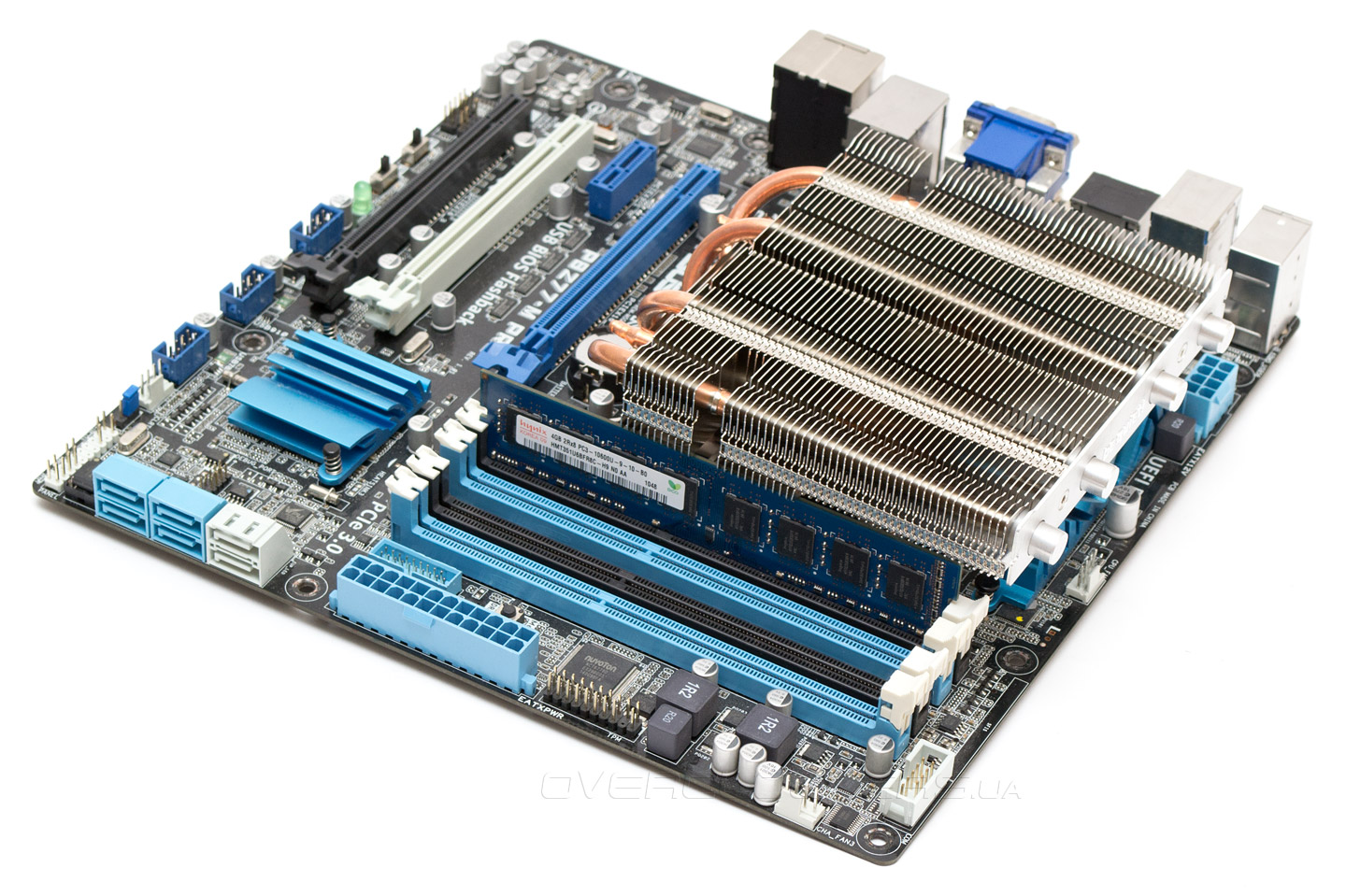

Рассмотрим возможные варианты ориентации радиатора на процессоре. Если концы тепловых трубок направлены в сторону слотов ОЗУ, то накрываются все планки оперативной памяти. Максимальная высота для них не превышает стандарт в 30 мм. Первый слот PCI свободен.

be quiet! Shadow Rock LP

Когда концы тепловых трубок повернуты назад, никаких конфликтов нет. Это оптимальный вариант для материнских плат формата ATX и MicroATX.

be quiet! Shadow Rock LP

Если концы тепловых трубок смотрят вверх, накрывается первый слот оперативной памяти, а первый слот расширения PCI-E остается свободным. Вариант хорошо подходит для материнских плат Mini-ITX, у которых слот процессора сильно смещен вниз. Поскольку изгибы тепловых трубок кулера не выходят за границы посадочного квадрата Intel, то даже на самых маленьких платах получится избежать конфликта между кулером и видеокартой.

be quiet! Shadow Rock LP

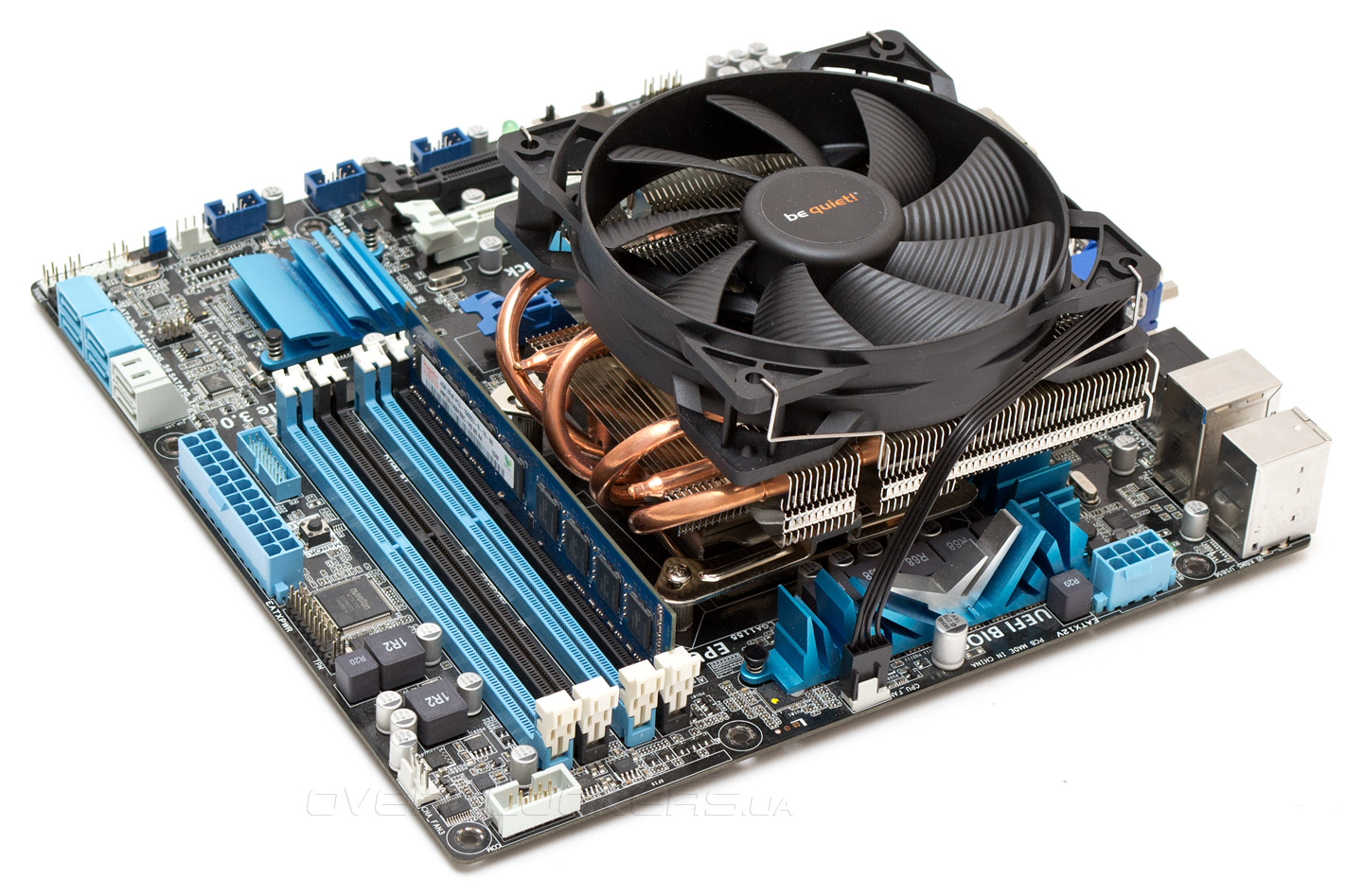

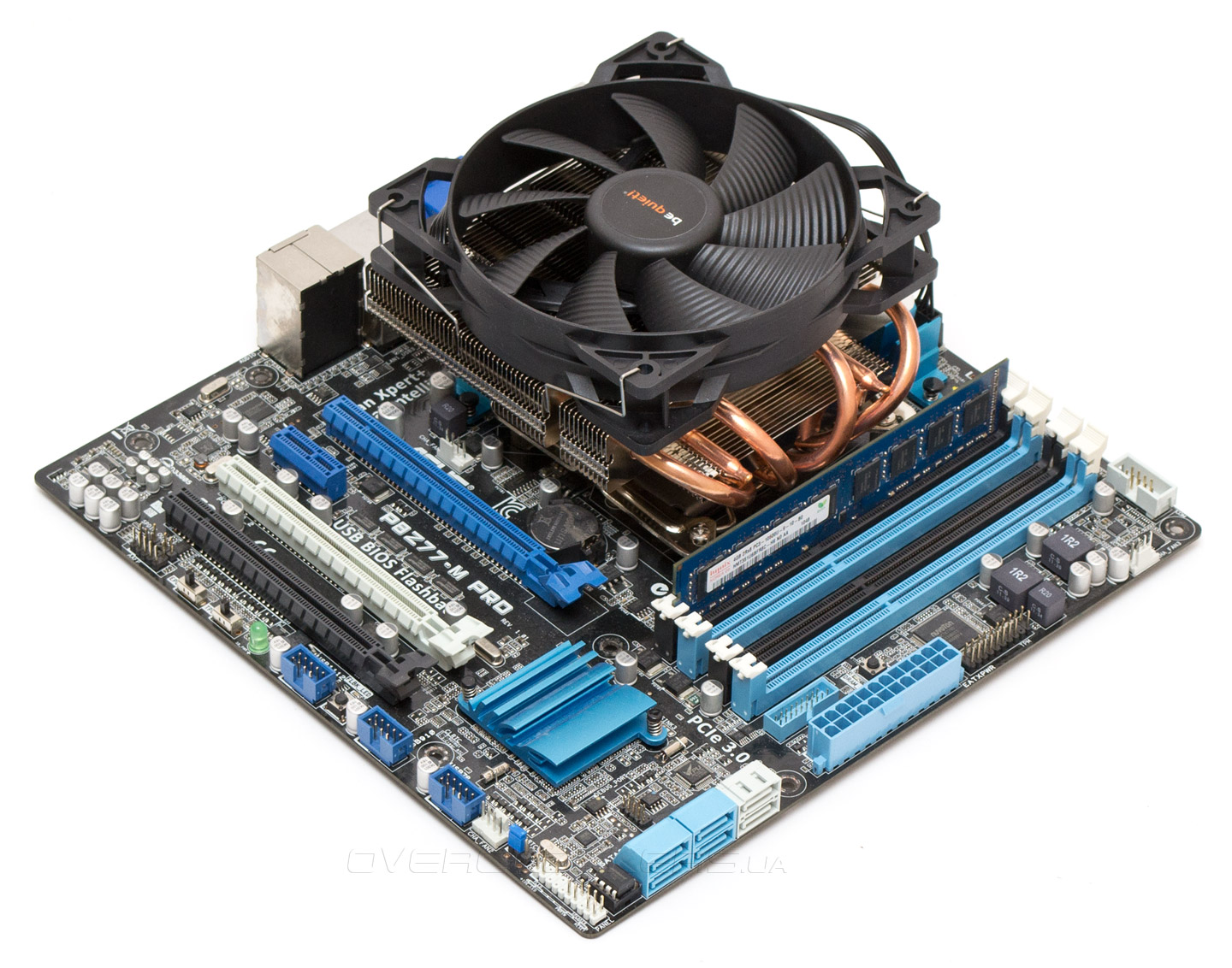

Установка кулера завершается закреплением вентилятора на радиаторе и подключением его к питанию.

be quiet! Shadow Rock LP

Доступ к разъемам остается свободным.

be quiet! Shadow Rock LP

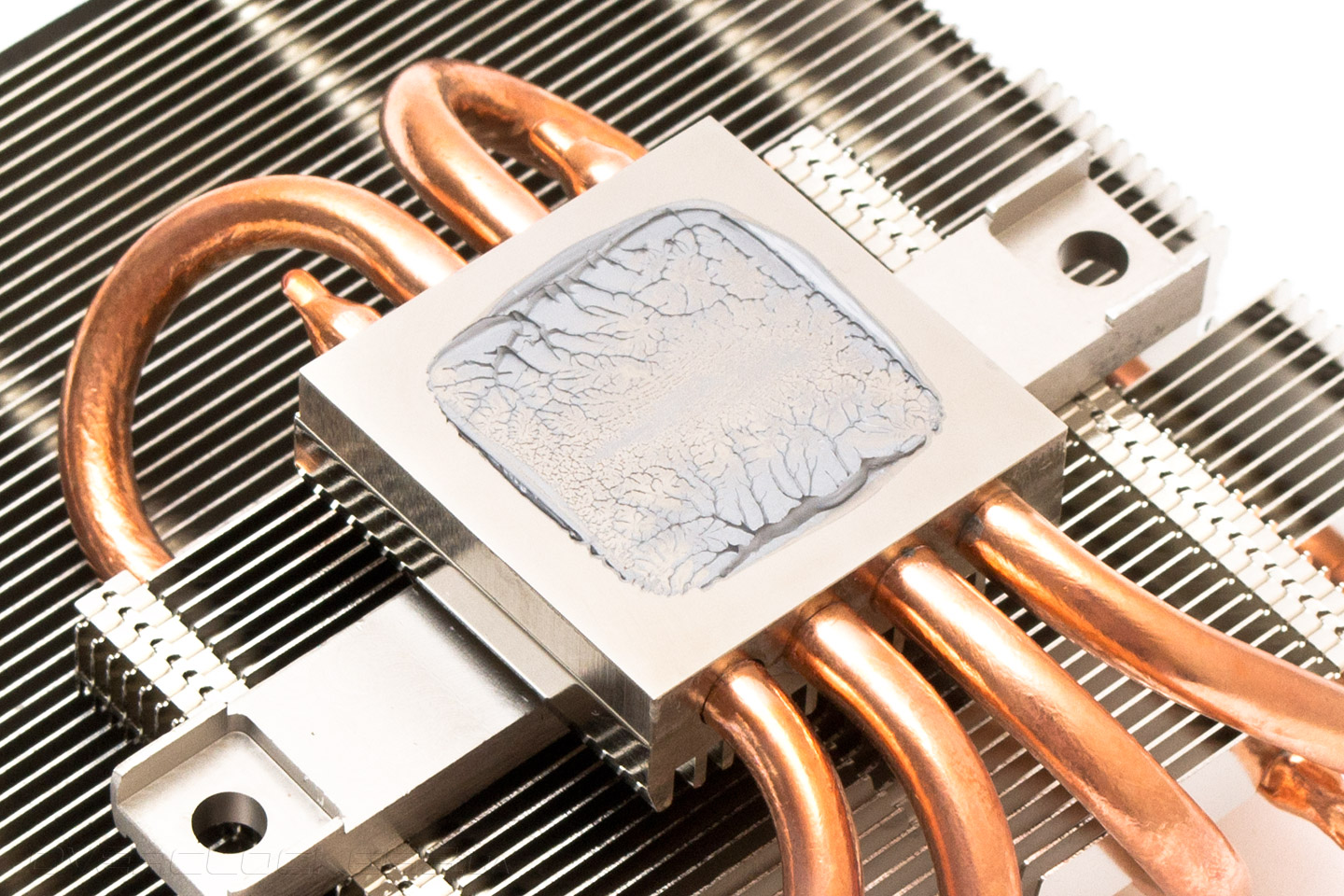

Отпечаток термоинтерфейса на подошве кулера свидетельствует о высокой силе прижима и хорошем контакте. Все излишки термопасты выдавились наружу, образовав на основании ровный и тонкий слой.

be quiet! Shadow Rock LP


Технические характеристики

Эффективность отвода тепла кулером be quiet! Shadow Rock LP сравнивалась со схожими кулерами аналогичной конструкции, которые тестировались нами ранее — Deepcool Gabriel и Zalman CNPS8000B.

Техническая характеристика be quiet! Shadow Rock LP Deepcool Gabriel Zalman CNPS8000B
Совместимость с процессорными разъемами Intel LGA 775/1156/1155/1150/1366/2011/2011-3
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 1150/1155/1156
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 775/1150/1155/1156/1366
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Размеры радиатора (ДхШхВ), мм 134х122х50 118х120х40 111х108х66
Размеры вентилятора (ДхШхВ), мм 120х120х25 120х120х20 86х86х20
Материал радиатора и конструкция Горизонтальный низкопрофильный радиатор из алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расположенные С-образно и проходящие через сплошное никелированное медное основание Горизонтальный низкопрофильный радиатор из алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расположенные С-образно. Трубки, ребра и основание никелированы Горизонтальный радиатор, состоящий из тонких алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расположенные С-образно и припаянные к медному основанию
Вес радиатора, г 328 290 256
Количество пластин радиатора, шт. 54/34 47 54
Толщина пластин, мм 0,5 0,5 0,3
Межреберное расстояние, мм 1,8 1,6 1,7
Расчетная площадь радиатора, см² ~3000 ~ 2800 ~2872
Модель вентилятора be quiet! BQ PUW2-12025-MS-PWM Deepcool GS120
Скорость вращения вентилятора, об/мин 400 ~ 1500 с ШИМ 900 ~ 1900 с ШИМ 1300 ~ 2600 с ШИМ
Воздушный поток, м³/ч 51,4 105
Уровень шума вентилятора, дБ(А) 25,5 18 ~ 32 20 ~ 32
Статическое давление, мм воды 1,25
Количество и тип подшипника вентилятора Нарезная втулка скольжения (Rifle Bearing) Гидро-подшипник (Hydro Bearing) Улучшенная втулка скольжения (Fluid Shield Bearing)
Время наработки на отказ вентилятора, час 80 000
Номинальное напряжение вентилятора, В 12 12 12
Сила тока вентилятора, А 0,2 0,21 0,22
Пиковое энергопотребление вентилятора, Вт 2,4 2,52 2,64
Дополнительные особенности
Средняя стоимость, $ ~55 ~40 ~29


Тестовый стенд

Для тестирования эффективности кулера be quiet! Shadow Rock LP использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,104 В; 1,352 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентилятора: Zalman PWM Mate;
  • термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 29 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный для четырех ядер результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).


Результаты тестирования

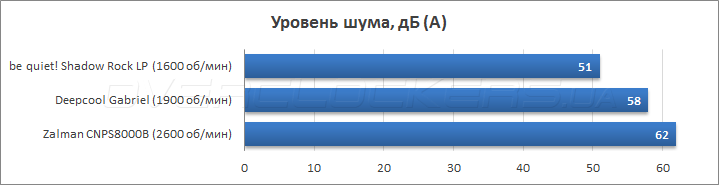

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Поскольку охлаждение разогнанного процессора потребовало от подопытных всей их мощности, вентиляторы всех трех кулеров работали на максимальных оборотах, создавая максимальный достижимый уровень шума.

be quiet! Shadow Rock LP

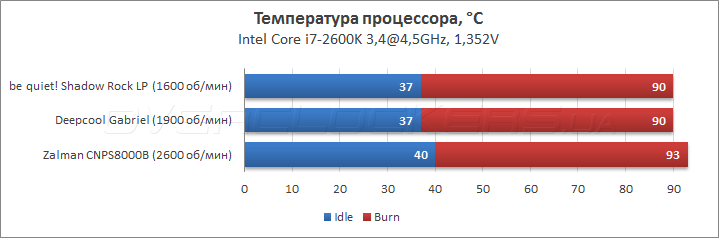

Посмотрим на график температур для каждого уровня шума.

be quiet! Shadow Rock LP

Все три кулера смогли удержать стендовый Intel Core i7-2600K на грани перегрева при частоте 4,5 ГГц и напряжении 1,352 В. Это означает, что максимальный тепловой пакет, с которым может справится be quiet! Shadow Rock LP и его оппоненты на открытом стенде, на самом деле составляет 130 ватт. Очевидное же преимущество героя сегодняшнего обзора состоит в том, что он может сделать это с минимальным уровнем шума. Он несравненно лучше боксового кулера, который сдается уже при разгоне данного процессора до 4,0 ГГц при напряжении 1,2 В. Но, насколько эти кулера эффективнее боксовых решений, ровно настолько они уступают полноценным башенным системам охлаждения. А значит — применять их имеет смысл только в компактных корпусах.


Выводы

Be quiet! Shadow Rock LP — это тихое, компактное и достаточно универсальное решение, как для обычных, так и для HTPC-систем, представляющее собой отличную альтернативу стоковым системам охлаждения. Мощность теплоотвода в 130 ватт позволит ему без особых проблем справиться с любым не разогнанным процессором. Самые главные достоинства кулера — хорошая совместимость с материнскими платами Mini-ITX и практически бесшумный вентилятор.

Недостатков кулер не имеет, если не считать слегка нарушенной геометрии радиатора у нашего тестового экземпляра, которая, вероятно, образовалась вследствие неправильной транспортировки и никак не отразилась на его общей эффективности.

Если требуется низкопрофильный кулер для миниатюрной системы — be quiet! Shadow Rock LP следует рассмотреть в качестве первого кандидата на покупку. Если же габариты системы позволяют использовать крупные башенные кулера, то лучше остановиться именно на них.
