Обзор процессорного кулера be quiet! Pure Rock

Установка

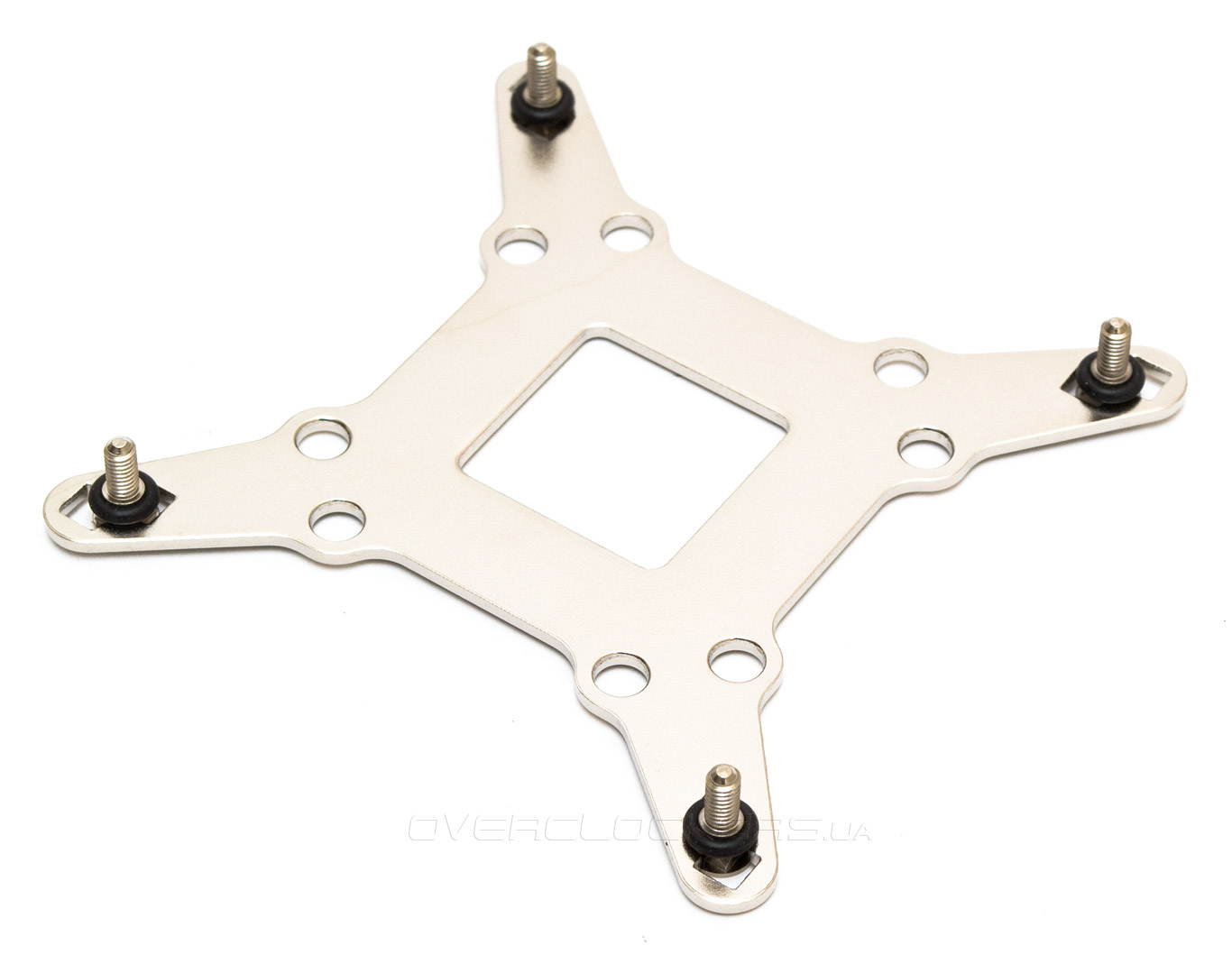

Установка кулера будет продемонстрирована на примере разъема Intel LGA1155. Система крепления be quiet! Pure Rock кардинально отличается от таковой на других кулерах компании, которые встречались мне ранее. Вместо универсальной усилительной пластины применяется сильно уменьшенная в размерах и напоминающая по форме звездочку пластина, рассчитанная исключительно на процессорные разъемы Intel LGA775/115x/1366. Для того, чтобы ее собрать, потребуется вставить винты с квадратными шляпками в соответствующие гнезда и зафиксировать их резиновыми колечками.

be quiet! Pure Rock

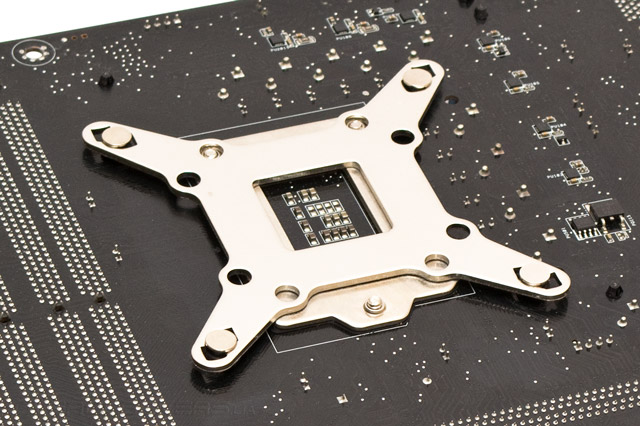

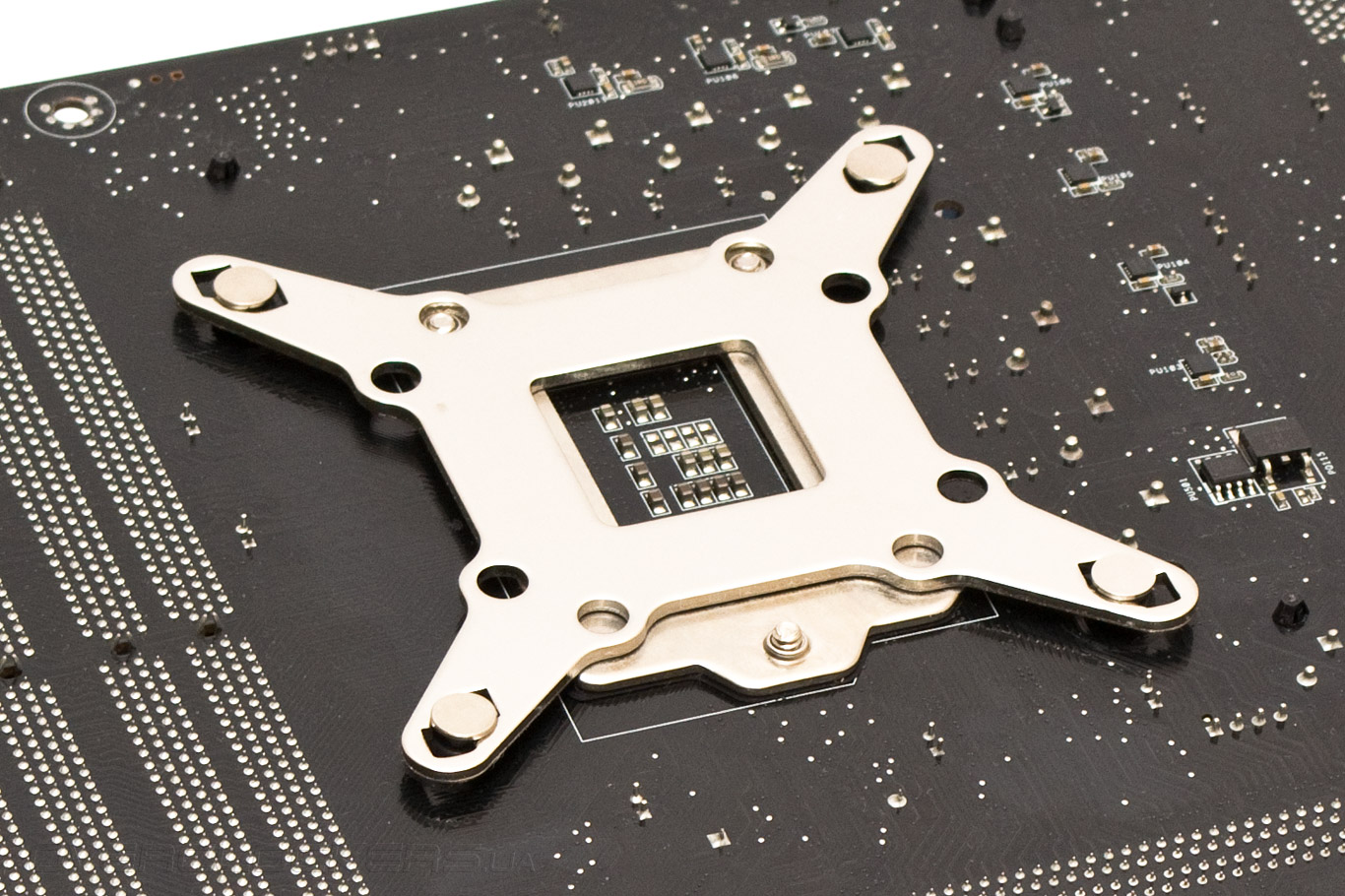

Затем прикладываем усилительную пластину к нужным отверстиям на обратной стороне материнской платы. Ее ориентация здесь не играет никакой особой роли

be quiet! Pure Rock

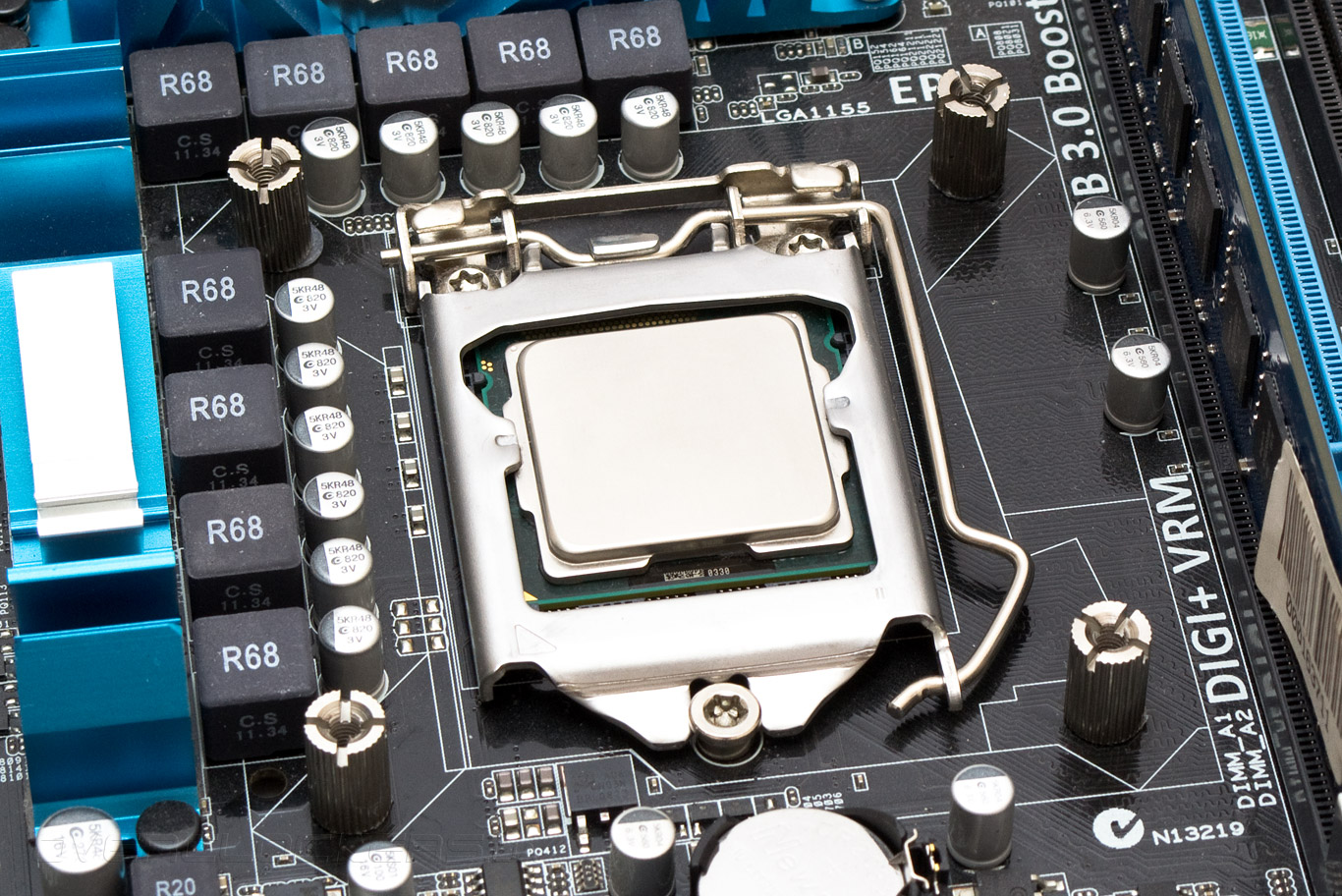

Накручиваем на шпильки специальные стойки со сквозной нарезкой. Это можно сделать и голыми руками, но на финальном этапе, все же, лучше дотянуть их отверткой для надежности.

be quiet! Pure Rock

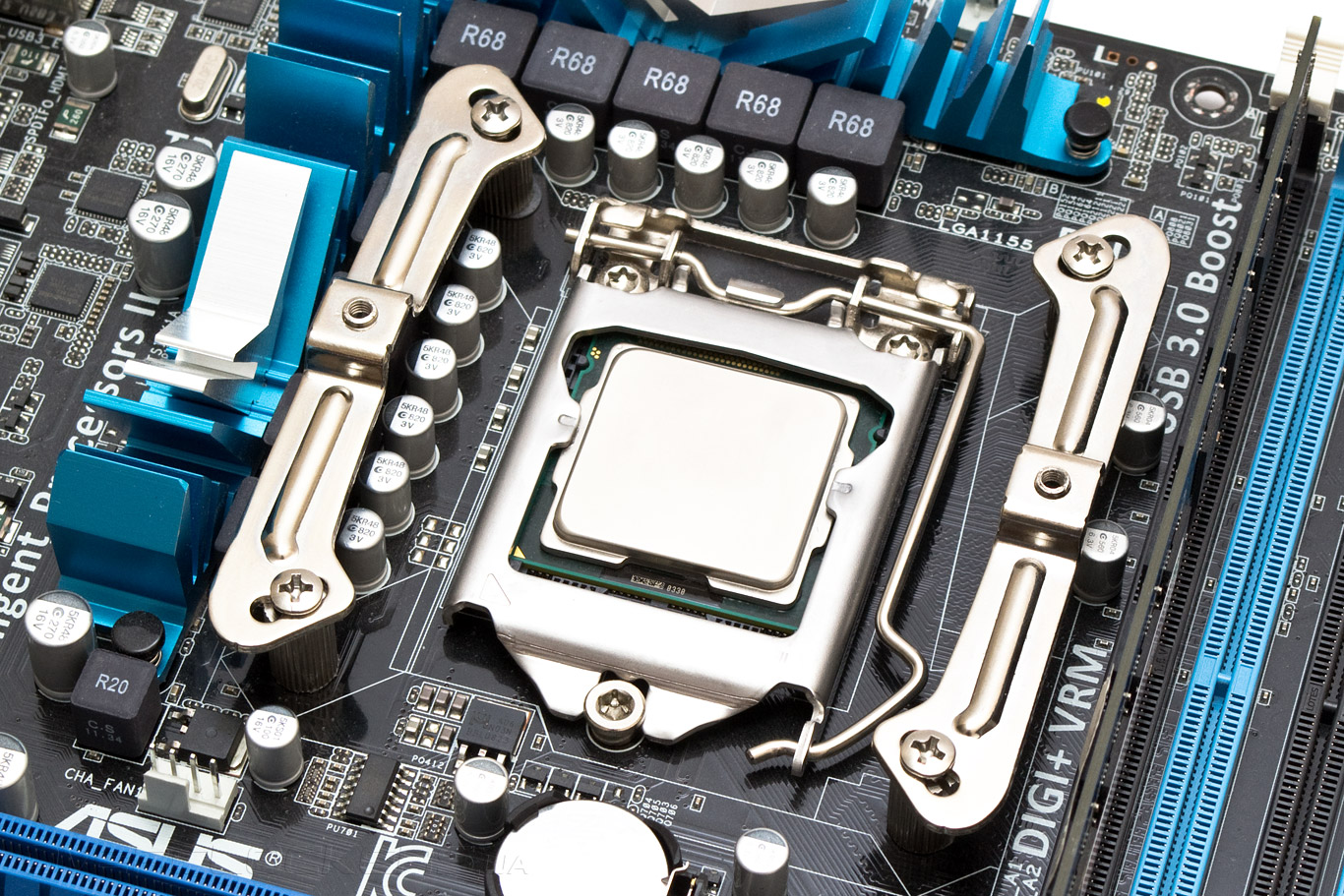

Прикручиваем к стойкам с помощью маленьких винтов две крепежные лапы.

be quiet! Pure Rock

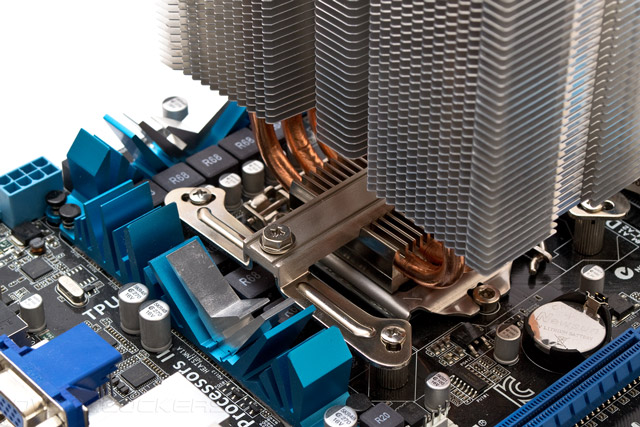

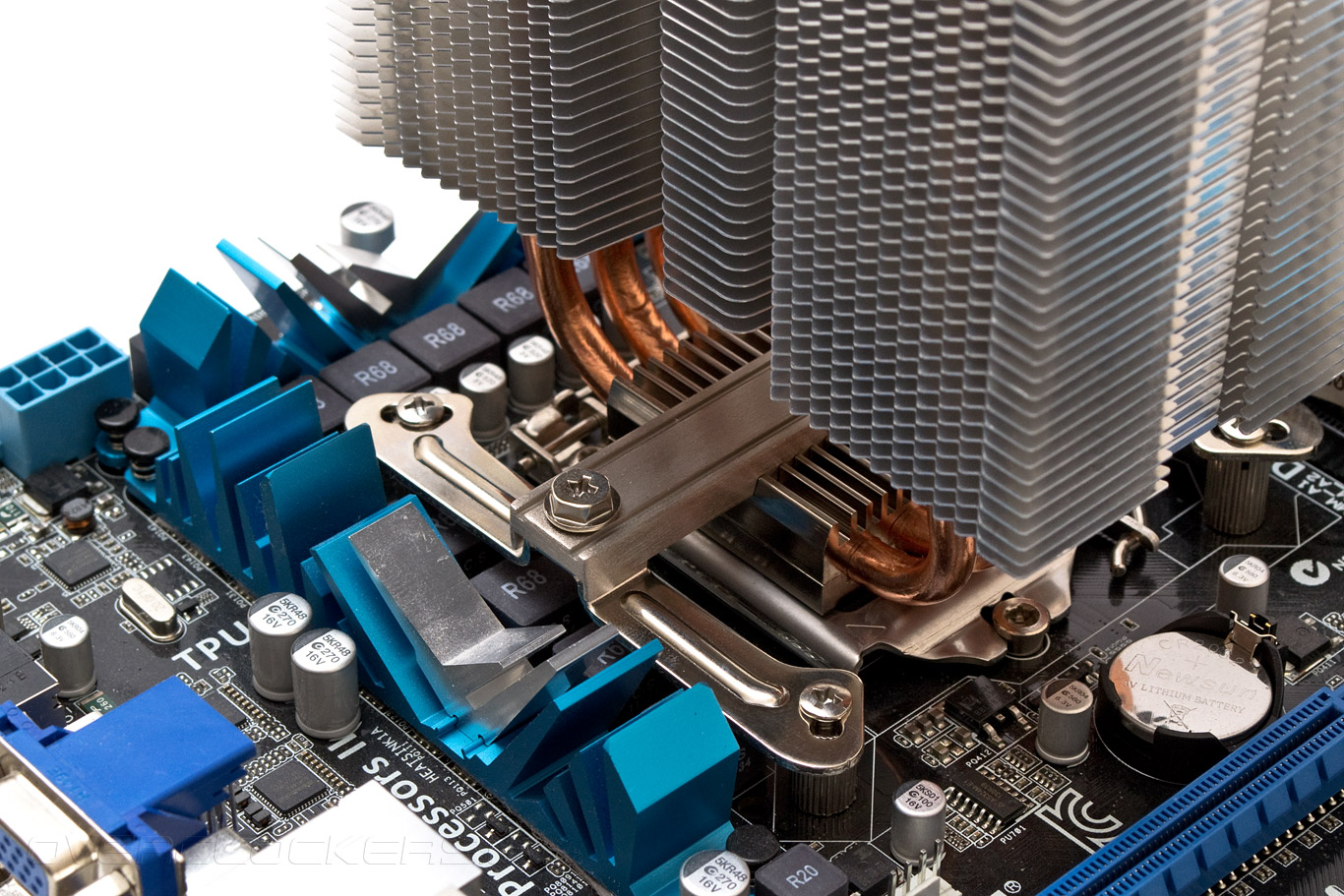

Наносим термоинтерфейс на процессор, ставим радиатор и фиксируем его поперечной пластиной и двумя винтами к установленным ранее крепежным лапам. На сокетах AMD данная пластина крепится непосредственно к родной рамке процессорного разъема. Однако кулер при этом будет установлен только в горизонтальном положении.

be quiet! Pure Rock

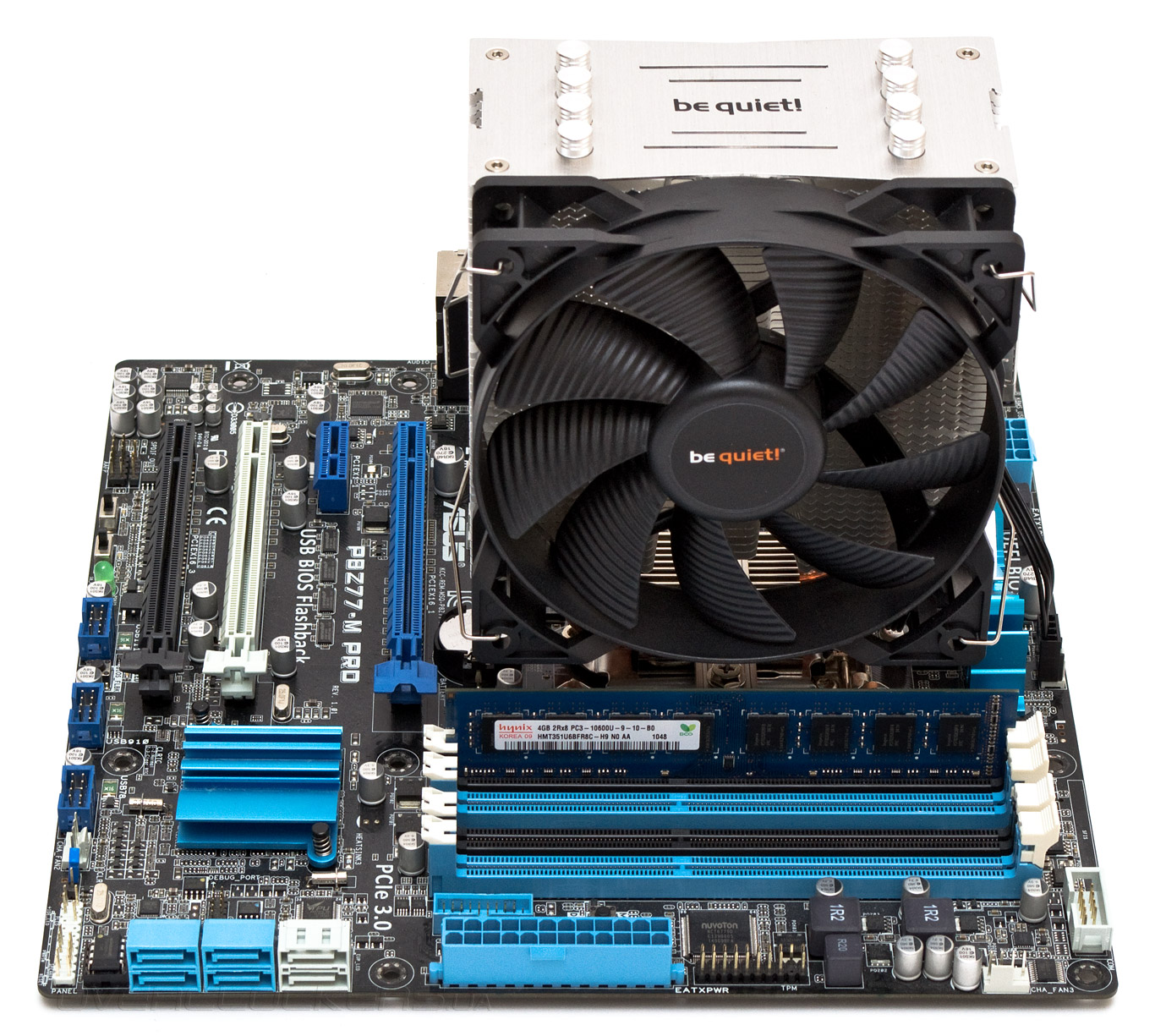

Крепим вентилятор на место комплектными проволочными скобами и не забываем подключить его к питанию. На этом установка закончена. Как видно, в вертикальной ориентации кулер слегка задевает плоскость первого от процессора слота оперативной памяти. А в горизонтали он будет накрывать сразу два слота.

be quiet! Pure Rock

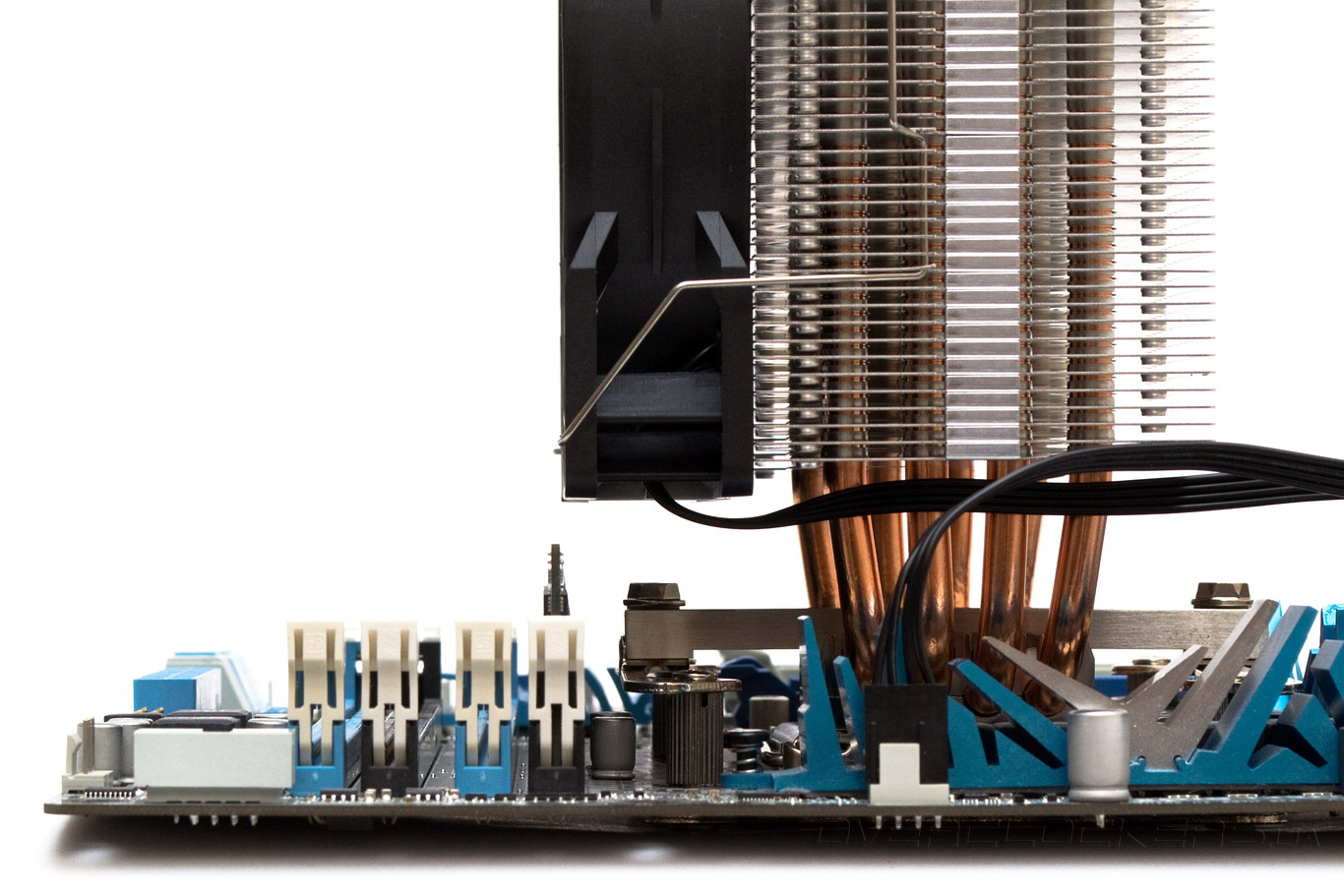

Первый слот карт расширения останется свободным, независимо от ориентации кулера.

be quiet! Pure Rock

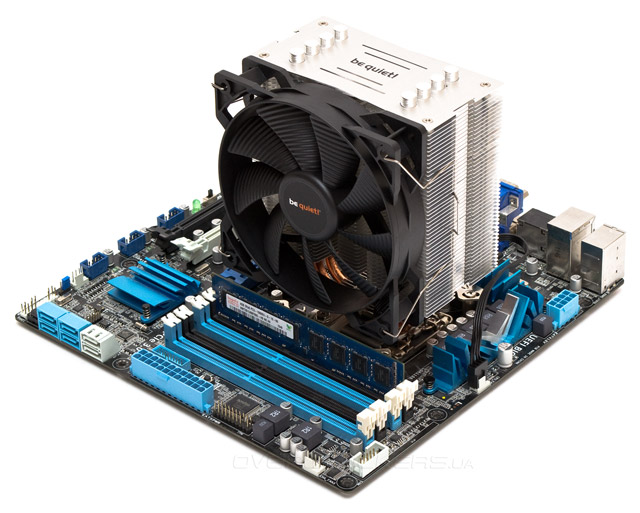

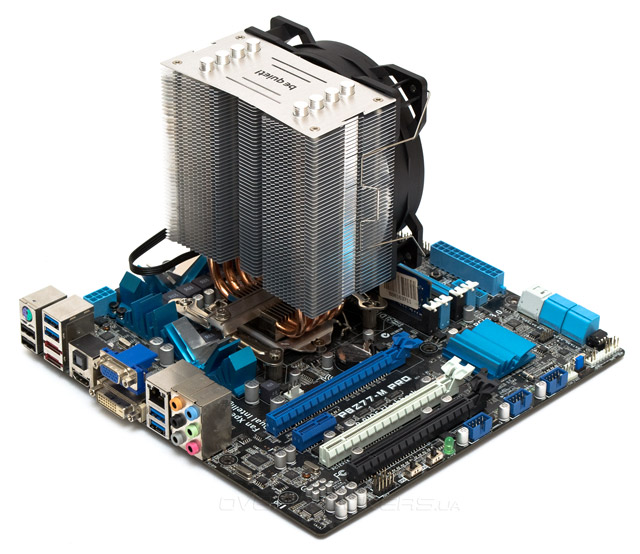

Установленный на материнской плате кулер выглядит весьма солидно. Не мешая при этом доступу к слотам и разъемам.

be quiet! Pure Rock

Сзади остается много свободного места для подключения кабеля питания процессора даже в самом тесном корпусе.

be quiet! Pure Rock

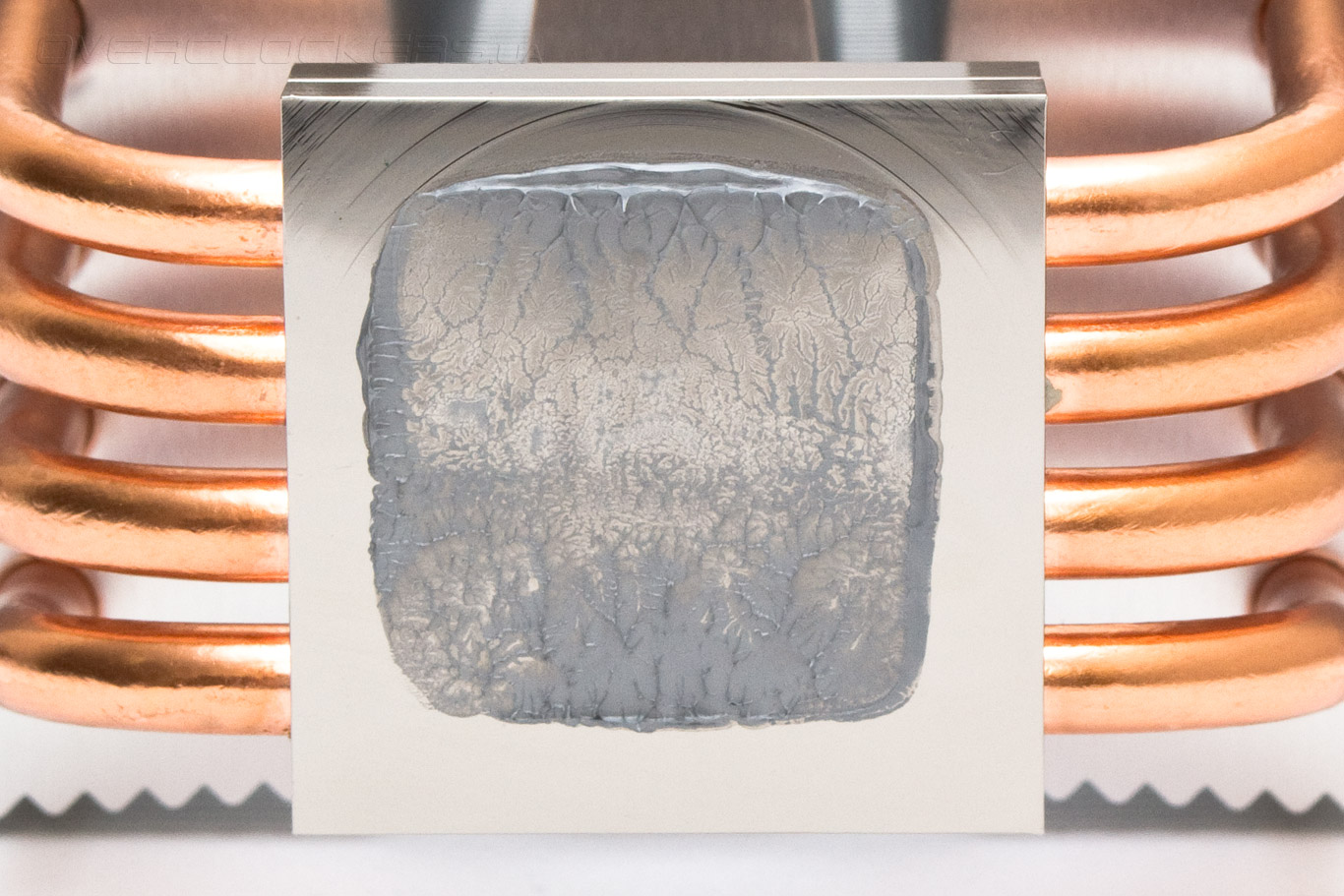

Отпечаток термоинтерфейса на подошве кулера получился неплохим и равномерным. Но видно, что одна сторона основания прижимается к крышке процессора плотнее, чем другая.

be quiet! Pure Rock


Технические характеристики

Эффективность отвода тепла кулером be quiet! Pure Rock сравнивалась с одним из лучших и самых распространенных бюджетных охладителей — Zalman CNPS10X Performa.

Техническая характеристика be quiet! Pure Rock Zalman CNPS10X Performa
Совместимость с процессорными разъемами Intel LGA 775/1156/1155/1150/1366/2011
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 775/1156/1155/1150/1366/2011
AMD AM2(+)/AM3(+)/FM1/FM2
Размеры радиатора (ДхШхВ), мм 121х62х155 132x75x152
Размеры вентилятора (ДхШхВ), мм 120х120х25 120х120х25
Материал радиатора и конструкция Конструкция из алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расположенные U-образно. Тепловые трубки проходят сквозь сплошное никелированное медное основание Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание
Вес радиатора, г 511 610
Количество пластин радиатора, шт. 48 47
Толщина пластин, мм 0,5 0,45
Межреберное расстояние, мм 2 1,9
Расчетная площадь радиатора, см² ~6 350 ~ 7 900
Модель вентилятора BQ PUW2-12025-MS-PWM Zalman ZP1225ALM
Скорость вращения вентилятора, об/мин 400 ~ 1500 с ШИМ 900 ~ 2000 с ШИМ
Воздушный поток, м³/ч 87
Уровень шума вентилятора, дБ(А) 26,8 17 ~ 36
Статическое давление, мм воды 1,25
Количество и тип подшипника вентилятора Втулка скольжения Улучшенная втулка
Время наработки на отказ вентилятора, час 80 000 50 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,08 0,2
Пиковое энергопотребление вентилятора, Вт 0,96 2,4
Дополнительные особенности Фирменный резистор RC24P в комплекте
Средняя стоимость, $ ~39 ~32


Тестовый стенд

Для тестирования эффективности кулера be quiet! Pure Rock использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,104 В; 1,352 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентиляторов: Zalman PWM Mate;
  • термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 25 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный для четырех ядер результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).


Результаты тестирования

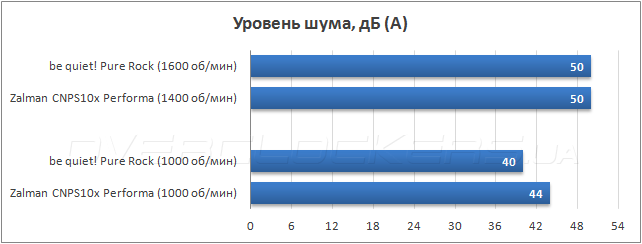

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. За основу были взяты показатели be quiet! Pure Rock на максимальной скорости и при уровне шума в 40 дБ (А). Под полученный результат и соответствующие уровни шума были выставлены и скорости Zalman CNPS10X Performa, которая, кстати, оказалась не способна в этот раз работать тише, чем на 44 дБ (А), даже при 1000 об/мин.

be quiet! Pure Rock

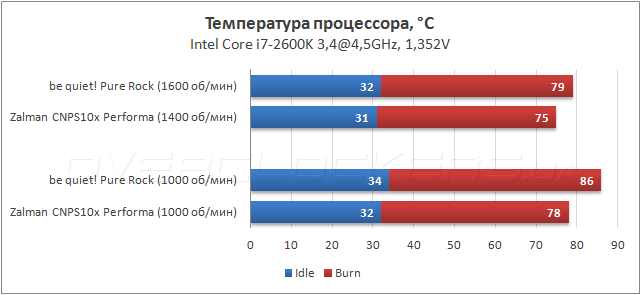

Посмотрим на график температур для каждого уровня шума.

be quiet! Pure Rock

Очевидно, что на результатах be quiet! Pure Rock сказывается меньшая, чем у оппонента площадь рассеивания тепла, отсутствие лишней тепловой трубки, вентилятор с низким статическим давлением и скученное расположение трубок в теле радиатора. В результате, на высокой скорости Pure Rock уступает своему титулованному сопернику четыре градуса, а на низкой — все восемь. Однако, у него все еще остается главный козырь, состоящий в способности работать очень тихо.


Выводы

К сожалению, и в этот раз be quiet! не удалось совершить революцию в сегменте бюджетных систем охлаждения по соотношению эффективности и стоимости. Но из этого совершенно не следует, что кулер получился плохой. Наоборот, мы имеем систему, способную охладить сильно разогнанный процессор, сохраняя при этом практически полную тишину. Конструкция Pure Rock простая и рациональная, система крепления понятна и не вызывает проблем при монтаже, внешний вид приятен, и, что самое важное, цена находится на вполне приемлемом уровне. Кроме того, низкая высота (всего 155 мм) позволяет установить этот кулер даже в узкие ATX корпуса.

Единственный момент, который можно считать недостатком be quiet! Pure Rock заключается в способе его установки на сокеты AMD. Точнее даже не в способе, а в том, что для кулера будет доступна только поперечная ориентация радиатора, при которой накрывается сразу два слота оперативной памяти, для замены которой кулер придется в таком случае снимать.

В итоге, Pure Rock нельзя рекомендовать людям, которые пытаются выжать последние мегагерцы из своего процессора, используя воздушное охлаждение. Но данный кулер целиком и полностью подойдет остальным 99,9% покупателей, для которых важна тишина, внешний вид и производительность системы охлаждения по относительно невысокой цене. Именно компромиссным сочетанием данных качеств интересен Pure Rock в первую очередь.
