Обзор процессорного кулера be quiet! Dark Rock Pro 3

Установка

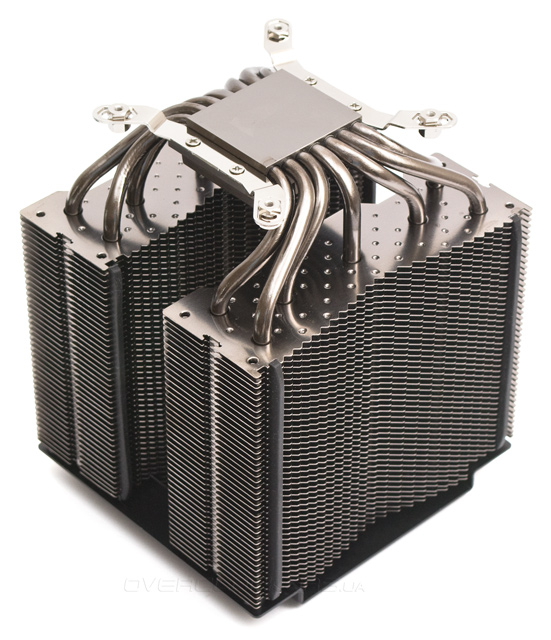

Традиционно для системы крепления be quiet! кулер Dark Rock Pro 3 поддерживает установку почти на все актуальные платформы от Intel и AMD. В пример расскажу о монтаже кулера на процессоре Intel LGA1155. Для начала привинчиваем к основанию Dark Rock Pro 3 крепежные лапы, в пазы которых вставляются в нужном месте болты с внутренней нарезкой и фиксируются гайками с верхней стороны.

be quiet! Dark Rock Pro 3

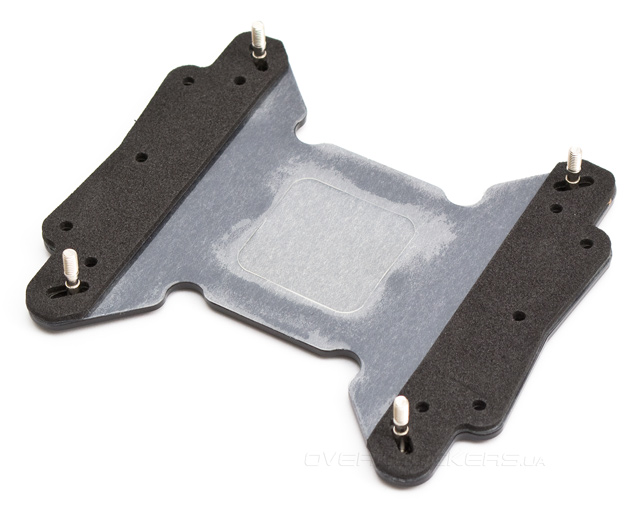

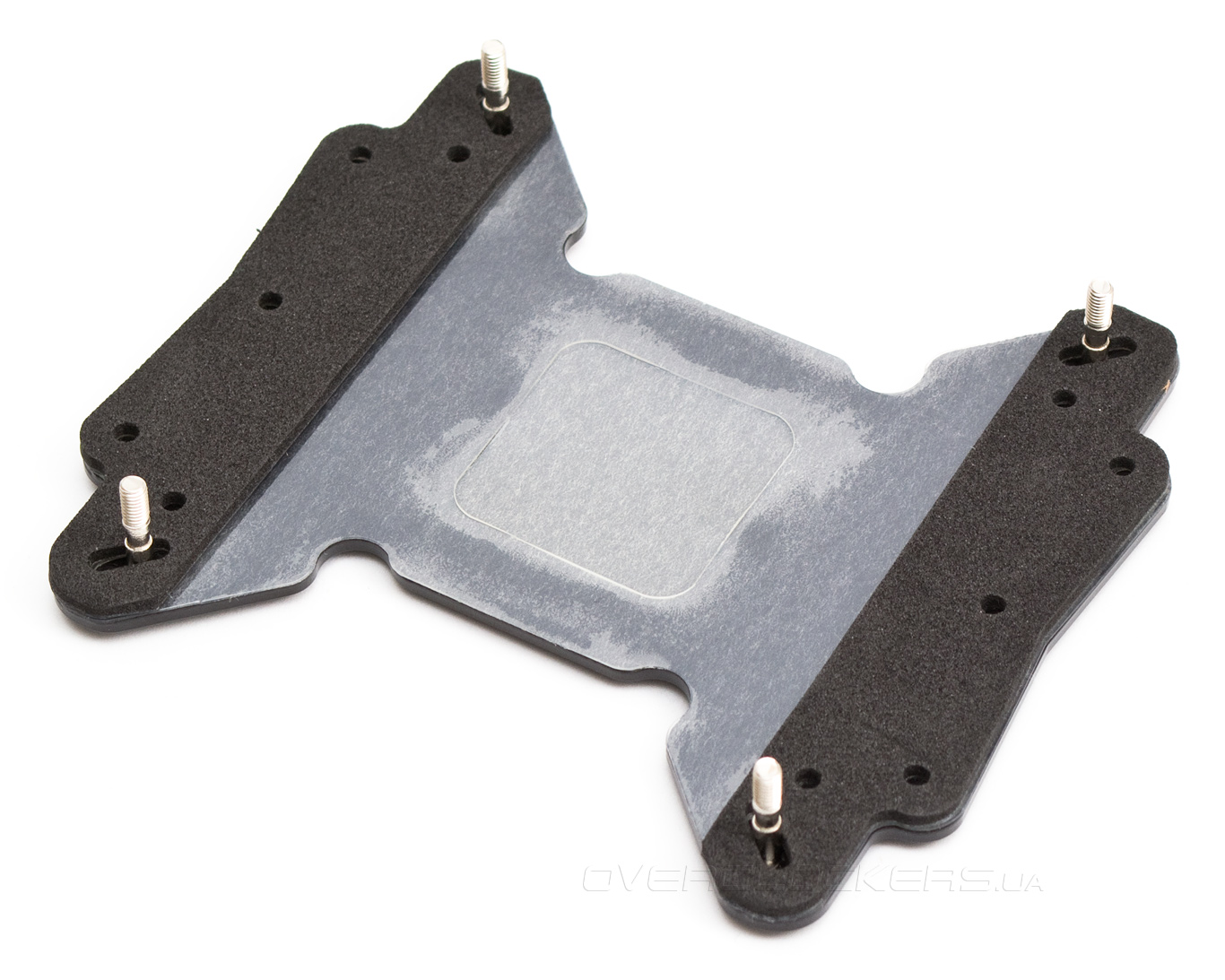

Продеваем крепежные шпильки сквозь нужные отверстия в усилительной пластине, изолированная часть которой должна быть обращена к материнской плате.

be quiet! Dark Rock Pro 3

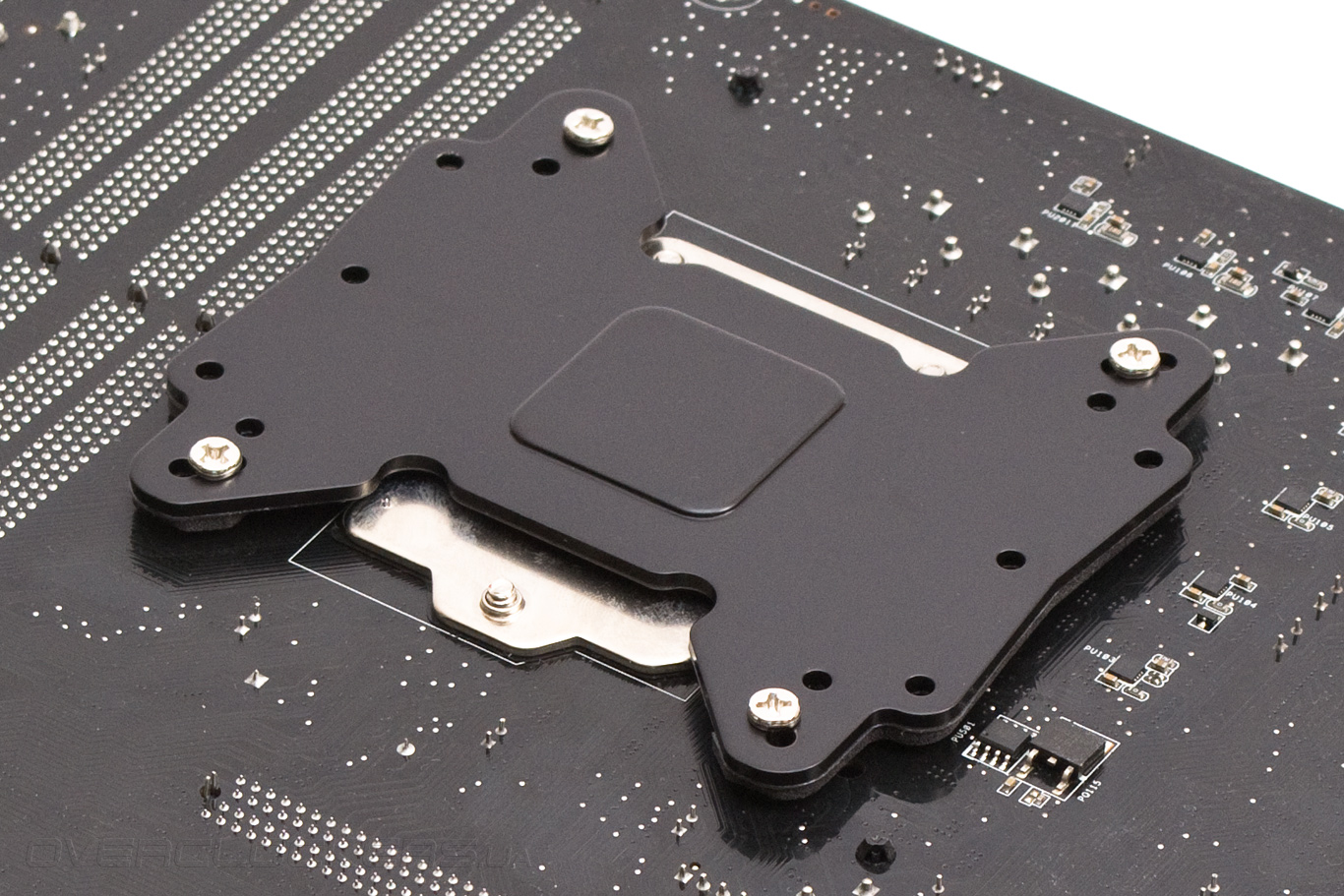

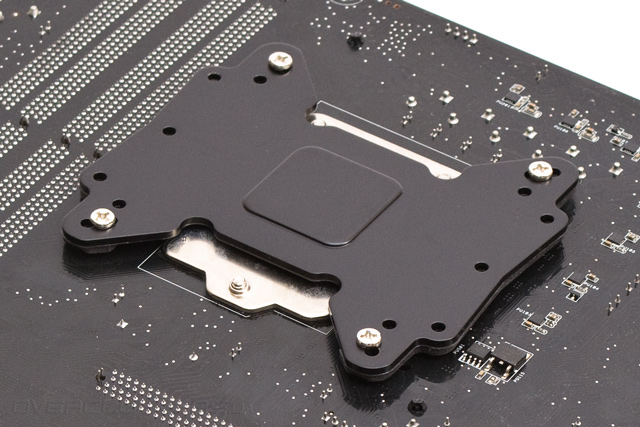

Прикладываем пластину к обратной стороне материнской платы. Усилительный элемент может иметь только одну ориентацию на данном процессорном разъеме.

be quiet! Dark Rock Pro 3

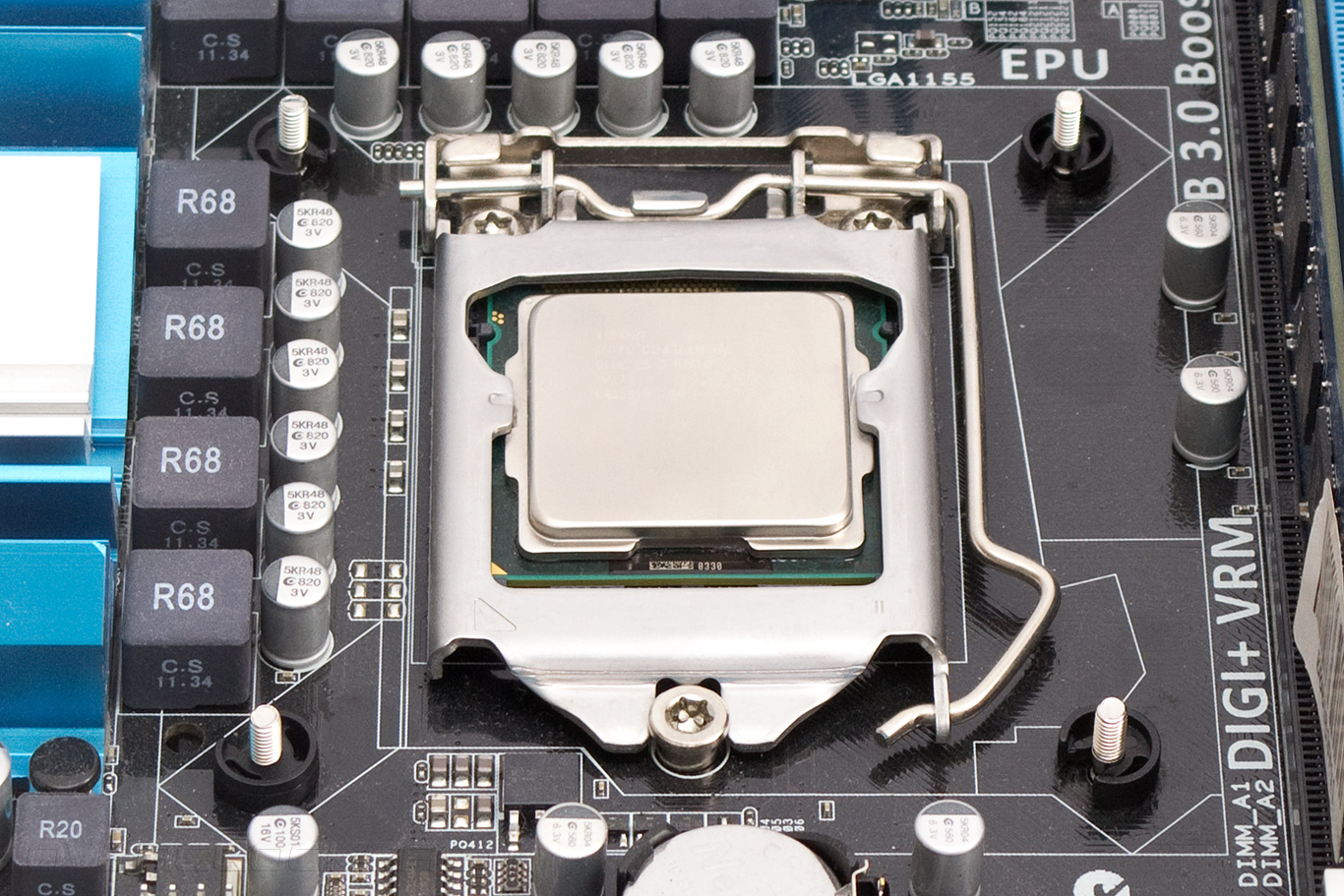

С лицевой стороны на шпильки надеваем стопорные пластмассовые кольца.

be quiet! Dark Rock Pro 3

Наносим термоинтерфейс и привинчиваем кулер, поворачивая шпильки отверткой с обратной стороны платы. Это делать удобнее всего, если поставить кулер вверх тормашками и надеть материнскую плату на него сверху.

be quiet! Dark Rock Pro 3

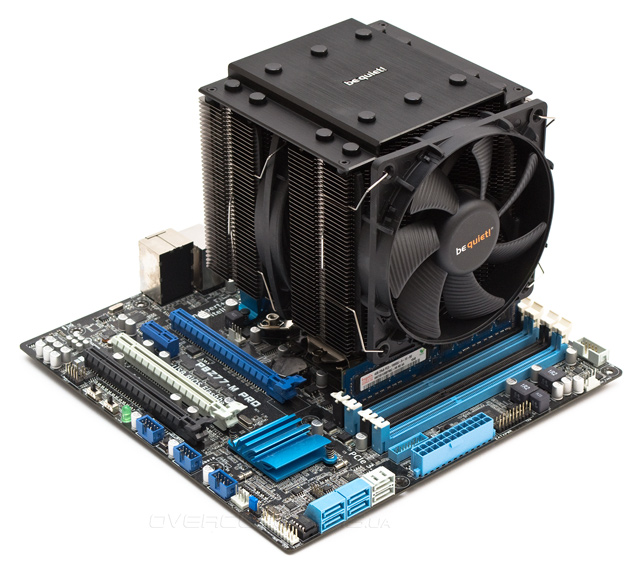

Снимать при установке вентиляторы не требуется, но обратите внимание, что если они все же были сняты, то внутренний пропеллер лучше установить до монтажа кулера. Потом это будет сделать гораздо сложнее. Еще следует отметить, что при габаритах в 135х25 мм, внутренний вентилятор имеет специфическую рамку и потому заменить его стандартной 135- или 140-мм моделью будет невозможно, ведь она банально не влезет в радиатор.

be quiet! Dark Rock Pro 3

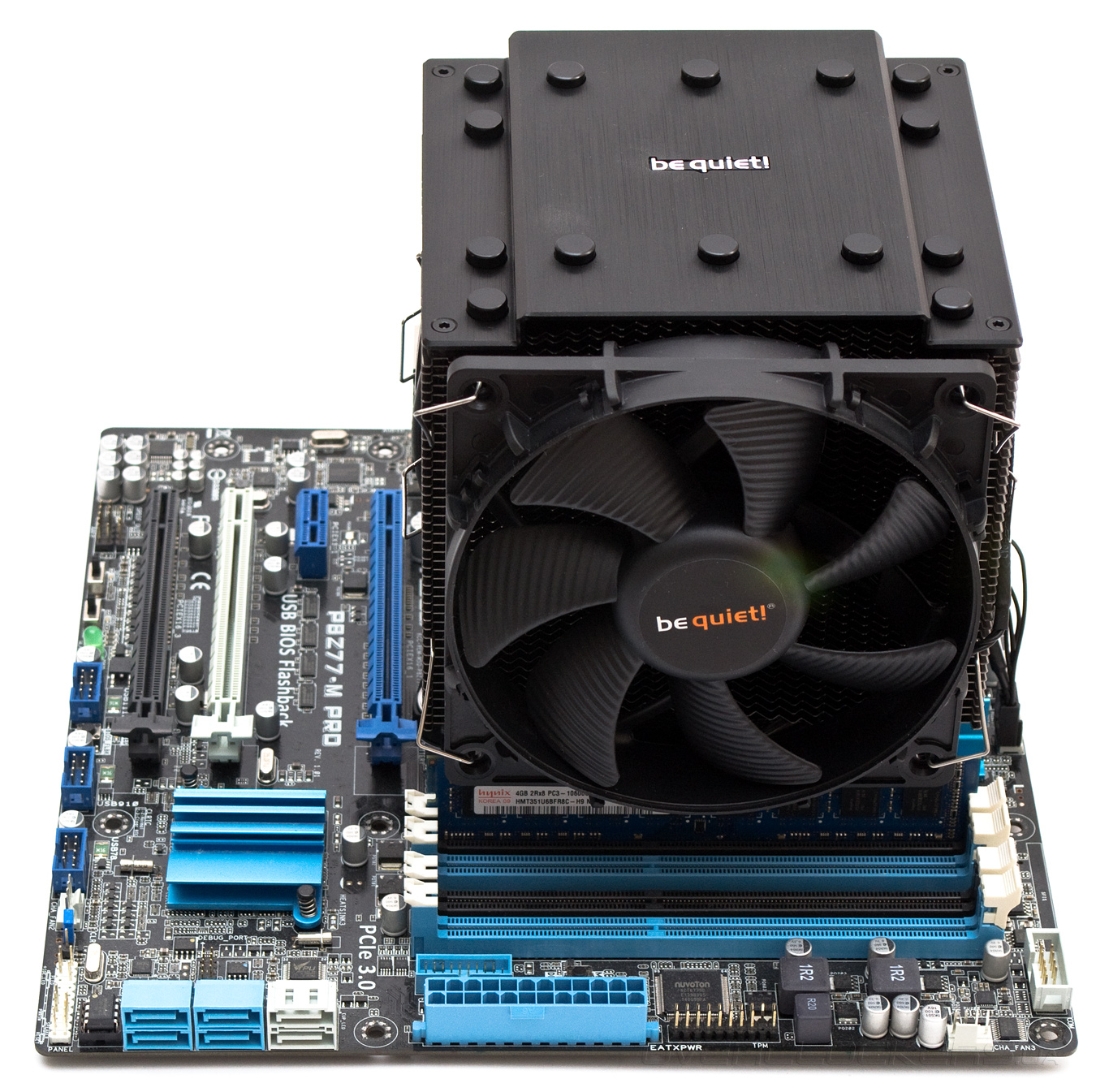

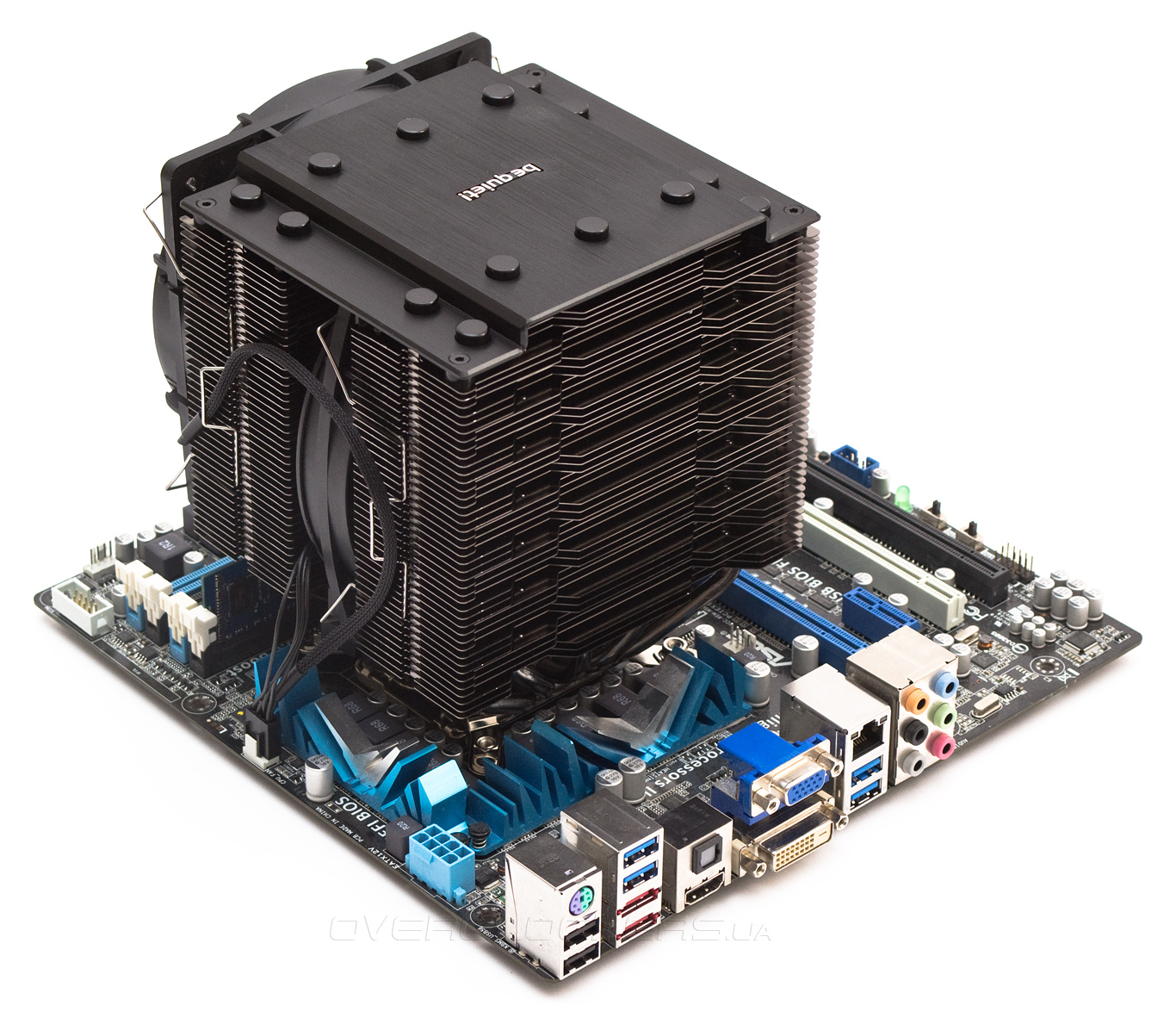

Тело радиатора накрывает первый слот оперативной памяти, а вентилятор — все оставшиеся. Ограничение по высоте планки памяти здесь составляет 43 мм максимум.

be quiet! Dark Rock Pro 3

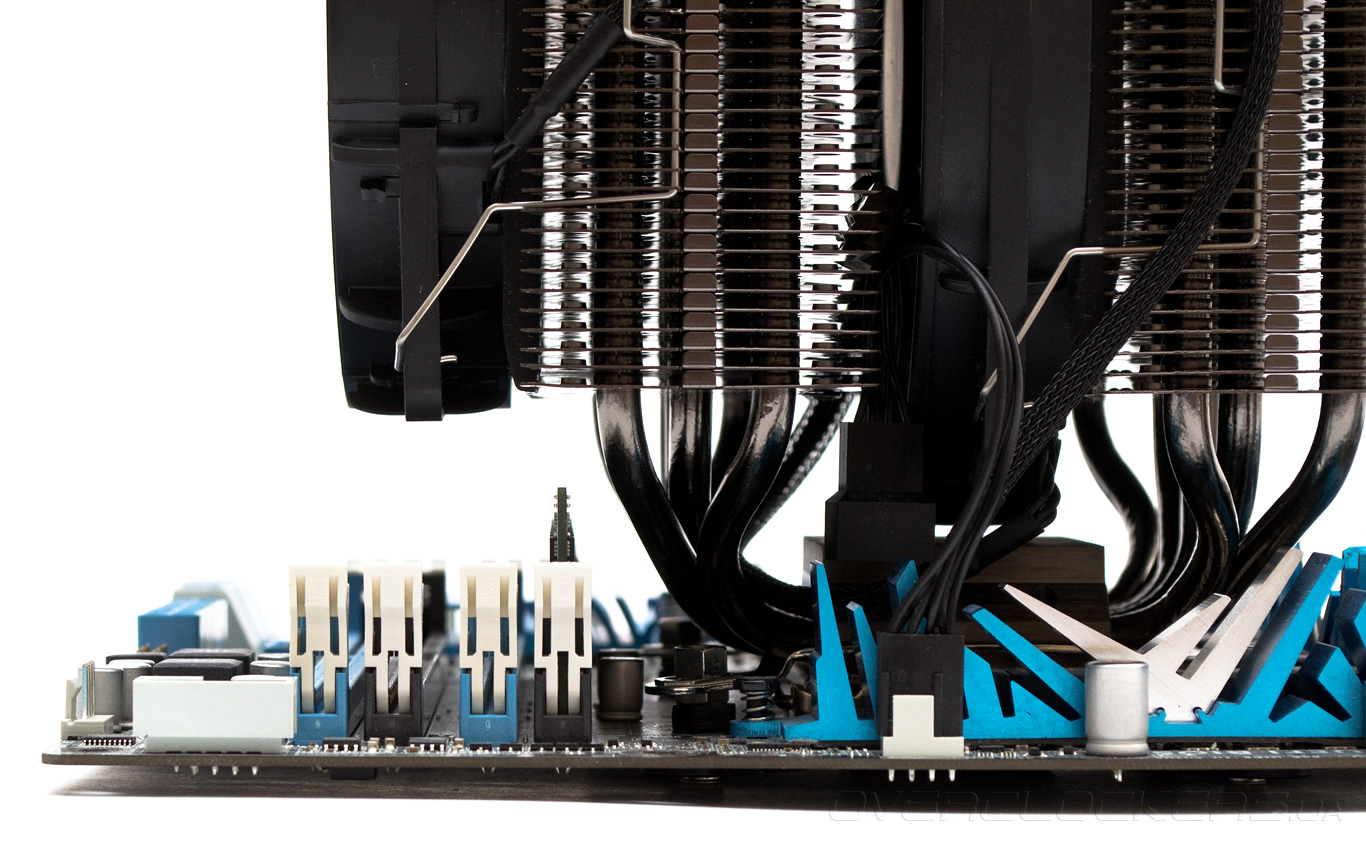

Первому слоту PCI-E be quiet! Dark Rock Pro 3 не мешает, но, поскольку находится достаточно близко к нему, нужно убедиться, что скобы вентилятора ничего случайно не задевают.

be quiet! Dark Rock Pro 3

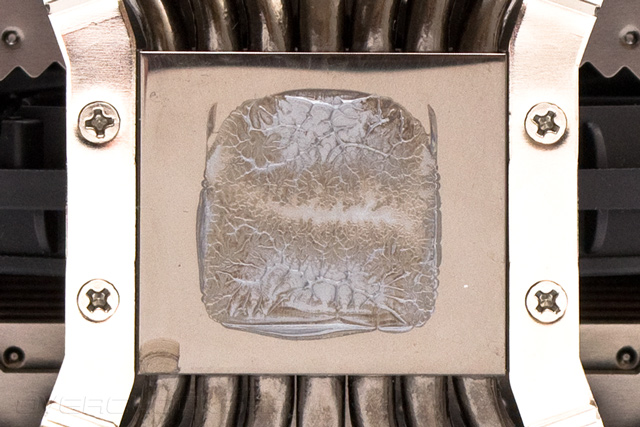

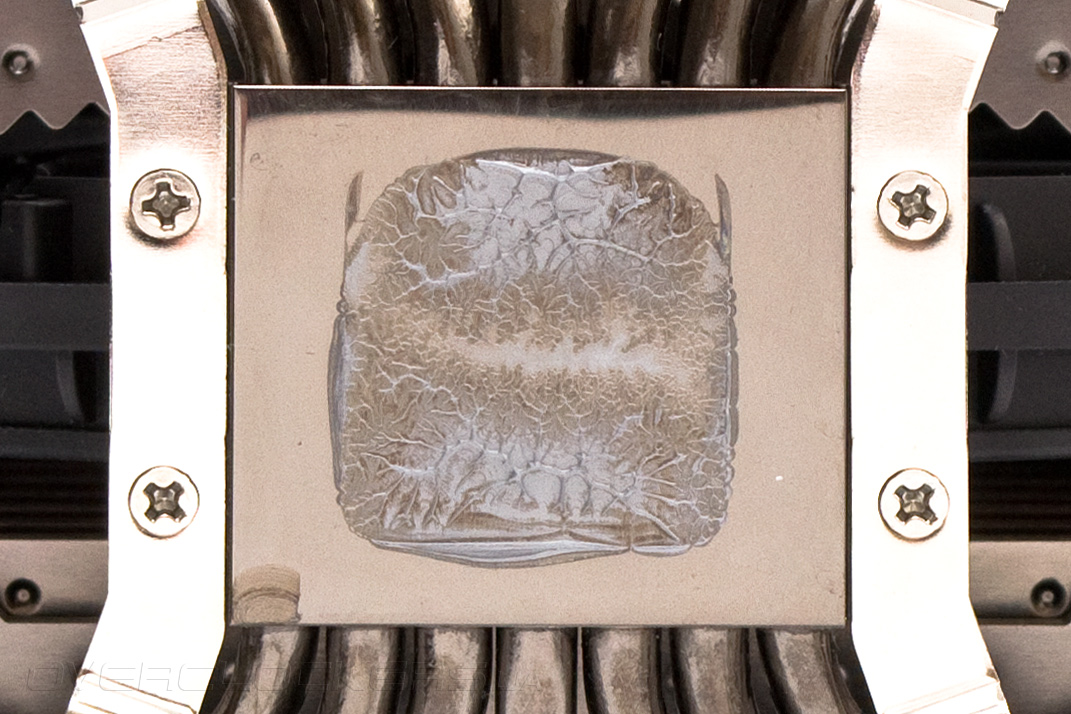

Отпечаток термоинтерфейса на подошве кулера подтверждает очень большую силу прижима по центру основания и наличие там выпуклости.

be quiet! Dark Rock Pro 3


Технические характеристики

Эффективность отвода тепла кулером be quiet! Dark Rock Pro 3 мы сравнили c самым тихим и аналогичным по конструкции суперкулером — Noctua NH-D14.

Техническая характеристика be quiet! Dark Rock Pro 3 Noctua NH-D14
Совместимость с процессорными разъемами Intel LGA 775/1150/1155/1156/1366/2011
AMD 754/939/940/AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 775/1150/1155/1156/1366
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Размеры радиатора (ДхШхВ), мм 133х123х163 140x130x160
Размеры вентилятора (ДхШхВ), мм 120х120х25 / 135х135х25 120х120х25 / 140х140х25
Материал радиатора и конструкция Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 7 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы Вертикальная двухсекционная конструкция из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки и основание никелированы, все соединения пропаяны
Вес радиатора, г 925 900
Количество пластин радиатора, шт. 45 / 45 42 / 42
Толщина пластин, мм 0,5 0,5
Межреберное расстояние, мм 2,5 2 / 2
Расчетная площадь радиатора, см² ~10 750 ~11 760
Модель вентилятора BQT T12025-MF-PWM / BQ SIW3-13525-MF-PWM Noctua NF-P14 / Noctua NF-P12
Скорость вращения вентилятора, об/мин 1400 / 1700 с ШИМ 1200 / 1300
Воздушный поток, м3/ч 114 / 94 110,3 /92,3
Уровень шума вентилятора, дБ(А) 13,2 ~ 26,1 19,6 / 19,8
Статическое давление, мм воды 2,1 / 1,23 1,29 / 1,68
Количество и тип подшипника вентилятора Гидродинамический подшипник (Fluid Dynamic Bearing) Гидродинамический подшипник с магнитной стабилизацией
Время наработки на отказ вентилятора, час 300 000 150 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,11 / 0,20 0,10 / 0,09
Пиковое энергопотребление вентилятора, Вт 1,56 / 2,40 1,2 / 1,08
Дополнительные особенности Понижающий обороты переходник
Средняя стоимость, $ ~105 ~80


Тестовый стенд

Для тестирования эффективности кулера be quiet! Dark Rock Pro 3 использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
  • контроллер вентиляторов: Zalman PWM Mate;
  • термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в вертикальном положении материнской платы при постоянной температуре 27 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.4 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный для четырех ядер результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от верхнего торца системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 34 дБ (А).


Результаты тестирования

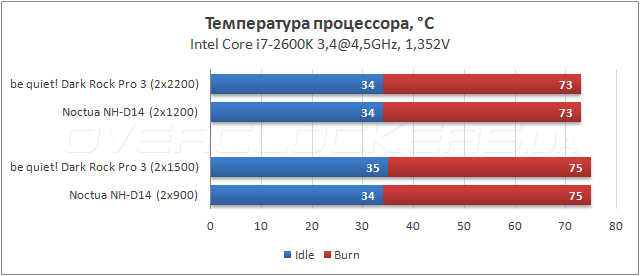

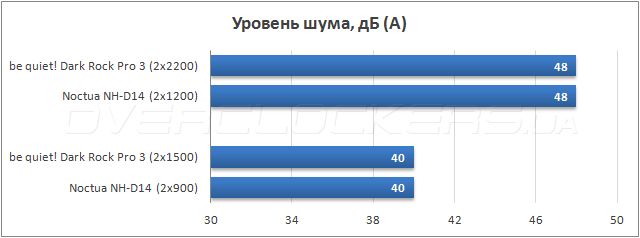

Сравнение эффективности кулеров производилось по соотношению температуры к создаваемому уровню шума. На максимальных скоростях вращения крыльчатки be quiet! Dark Rock Pro 3 и Noctua NH-D14 имеют одинаковый уровень акустического шума в 48 дБ (А). Минимальные скорости были подобраны так, чтобы соответствовать уровню шума в 40 дБ (А), ведь именно на этой отметке работающий кулер не будет слышен в закрытом корпусе. На схеме приведены фактические показания тахометра вентиляторов Dark Rock Pro 3, но реальности они не соответствуют. 2200 об/мин в действительности составляет около 1400 или 1500 об/мин.

Тестирование be quiet! Dark Rock Pro 3

При составлении графика температур для каждого уровня шума, проявились одинаковые температурные показатели.

Тестирование be quiet! Dark Rock Pro 3

Результаты тестирования можно охарактеризовать как полный паритет между be quiet! Dark Rock Pro 3 и Noctua NH-D14. Другими словами — Dark Rock Pro 2 был слегка улучшен в результате доработок конструкции, но превзойти показатели NH-D14 по уровню шума и качеству охлаждения не удалось. Но уже одно то, что была устранена основная проблема со слишком заметными на минимальных скоростях вентиляторами, определенно заслуживает одобрения.


Выводы

Обновление флагманского кулера be quiet! прошло успешно. Сохранив эстетику внешнего вида предыдущей модели, Dark Rock 3 стал чуть меньше по размерам и прибавил в эффективности ровно столько, сколько было нужно, чтобы полностью сравняться со своим основным конкурентом в лице Noctua NH-D14. Достигнуто это было благодаря использованию нового бесшумного 135-мм вентилятора и изменению схемы расстановки тепловых трубок.

Недостатков, к которым можно придраться, осталось два: передний 120-мм вентилятор, на низких скоростях которого слышно «пощелкивание» ШИМ-контроллера и практически самая высокая розничная стоимость в своем классе.

Наиболее логичным сценарием использования данного кулера будет его установка на платформы от AMD и сокет Intel LGA2011, где потенциал системы охлаждения будет раскрыт полностью. Кроме того, в процессе эксплуатации, для достижения полной тишины и повышения совместимости с оперативной памятью, можно вполне обойтись без установки переднего вентилятора.
