Обзор системы жидкостного охлаждения Arctic Liquid Freezer II 280

Следующей достойной внимания в линейке систем Arctic Liquid Freezer II можно без сомнений считать модель с 280-мм радиатором. Исходя из прошлого опыта, данный типоразмер, в основном, показывает такие же или даже лучшие результаты в сравнении с 360-мм радиаторами при прочих равных условиях. Потому в данном обзоре мы опробуем в тепловом тесте и расскажем про Arctic Liquid Freezer II 280 (Rev.4).

Arctic Liquid Freezer II 280

Характеристики

Техническая характеристика Arctic Liquid Freezer II 280
Страница продукта Liquid Freezer II 280
Совместимость с процессорными разъемами Intel LGA115x/1200/2011-3/2066
AMD AM4/AM3(+)
Размеры радиатора (ДхШхВ), мм 317х138х38
Размеры вентилятора (ДхШхВ), мм 140х140х25
Материал радиатора и конструкция Алюминиевый двухсекционный радиатор с ребрами ленточного типа
Количество пластин на дюйм, FPI 14
Общий вес системы, грамм 1572
Размер водоблока, (ДхШхВ), мм 97х78х53
Материал водоблока Пластмассовый корпус с медным основанием
Скорость помпы, об/мин 800 ~ 2000 с ШИМ
Размер вентилятора водоблока, мм 40
Скорость вентилятора водоблока, об/мин 1000 ~ 3000 с ШИМ
Пиковое энергопотребление водоблока, Вт 0,5 (помпа) – 2,7 (вентилятор)
Модель вентилятора 2 x Arctic P14 PWM
Скорость вращения вентилятора, об/мин 200 ~ 1700 с ШИМ
Воздушный поток, м³/ч 123,69
Уровень шума вентилятора, дБ (А) / Sone – / 0,3
Статическое давление, мм воды 2,4
Количество и тип подшипника вентилятора FDB (гидродинамический подшипник)
Время наработки на отказ вентилятора, час
Номинальное напряжение вентилятора, В 12
Сила тока вентилятора, А 0,12
Пиковое энергопотребление вентилятора, Вт 1,44
Дополнительные особенности 40-мм вентилятор для охлаждения цепей питания процессора, упрощенный менеджмент кабелей, 6 лет гарантии
Средняя стоимость 2796 грн

Упаковка и комплект поставки

СЖО упаковано в коробку синего цвета, изготовленную из весьма тонкого картона. На ней, в виде картинок и таблиц, есть вся необходимая пользователю информация об устройстве.

Arctic Liquid Freezer II 280Arctic Liquid Freezer II 280

Внутри из упаковочных элементов есть лишь несколько картонных прокладок. Картонная накладка на водоблок, одна прокладка и коробка между радиатором и шлангами, в которой прячется комплект поставки. Советуем проверять систему на предмет повреждений при перевозке сразу же после приобретения.

Arctic Liquid Freezer II 280

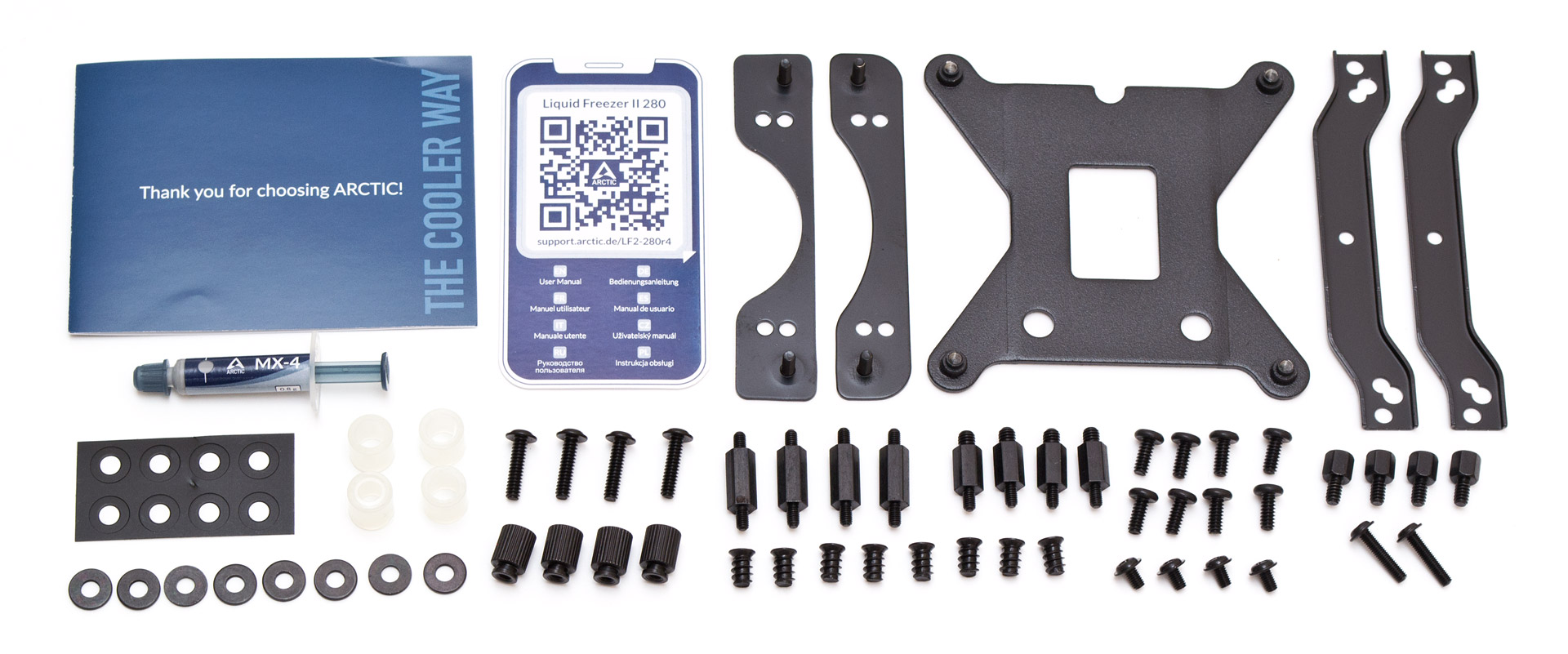

В комплект деталей входит:

  • брошюра, в которой предлагается оставить отзыв, если покупатель доволен товаром, и обратится в поддержку, если нет;
  • вкладыш с QR кодом, ведущим к инструкции по монтажу;
  • две крепежные пластины для сокетов AMD AM4;
  • металлическая усилительная пластина для сокетов Intel LGA115x/1200;
  • две универсальные крепежные лапы водоблока;
  • шприц с термопастой Arctic MX-4;
  • восемь электроизоляционных прокладок усилительной пластины.
  • четыре пластиковых проставки для сокетов AMD AM4;
  • восемь металлических прокладок под винты радиатора;
  • четыре длинных винта для AMD AM4;
  • четыре гайки с накатанной головкой и насечкой под крестовую отвертку;
  • четыре винтовые стойки для сокетов Intel LGA115x/1200;
  • четыре винтовые стойки для сокетов Intel LGA2011-3/2066;
  • восемь саморезов для вентиляторов;
  • восемь винтов для крепления радиатора;
  • четыре коротких винта для сокетов AMD AM3;
  • четыре винтовые стойки для сокетов AMD AM3;
  • два длинных винта для фиксации универсальных крепежных лап водоблока.

Arctic Liquid Freezer II 280

Внешний вид

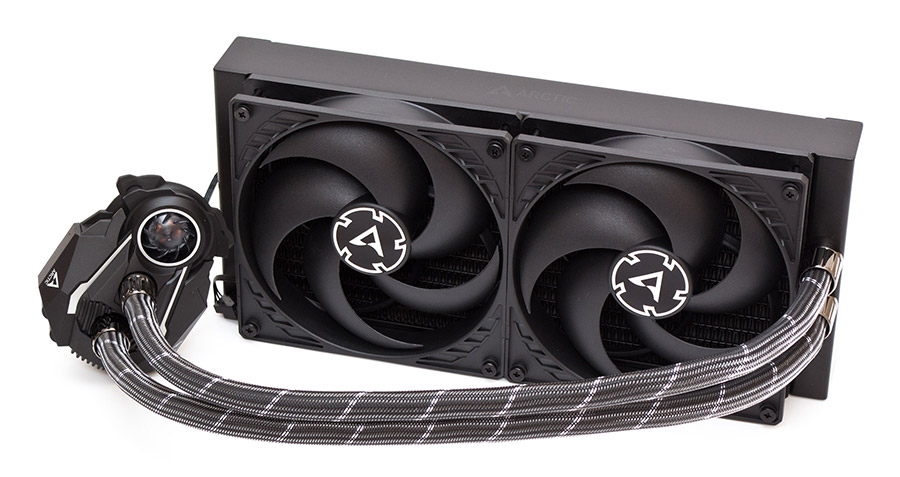

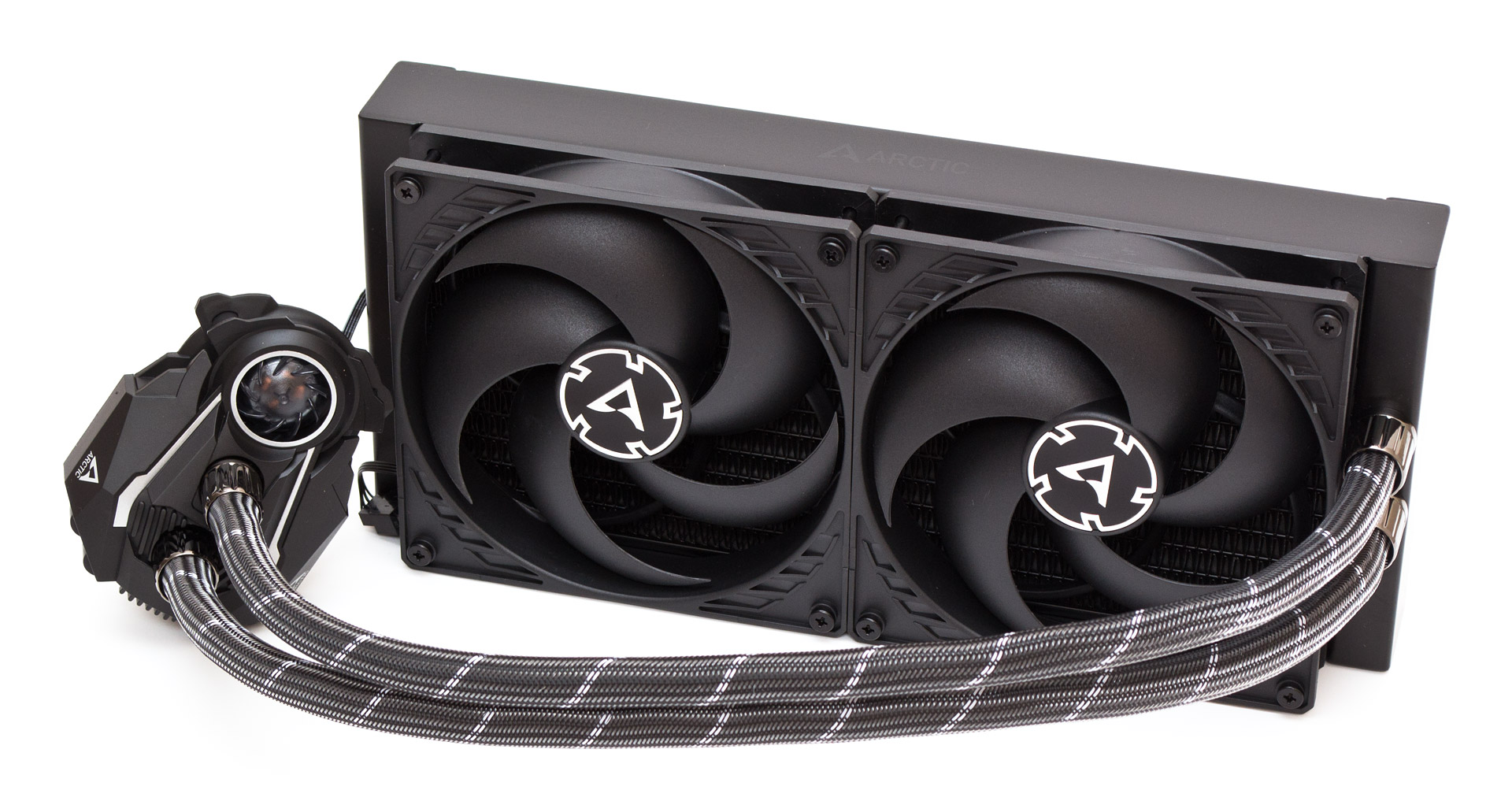

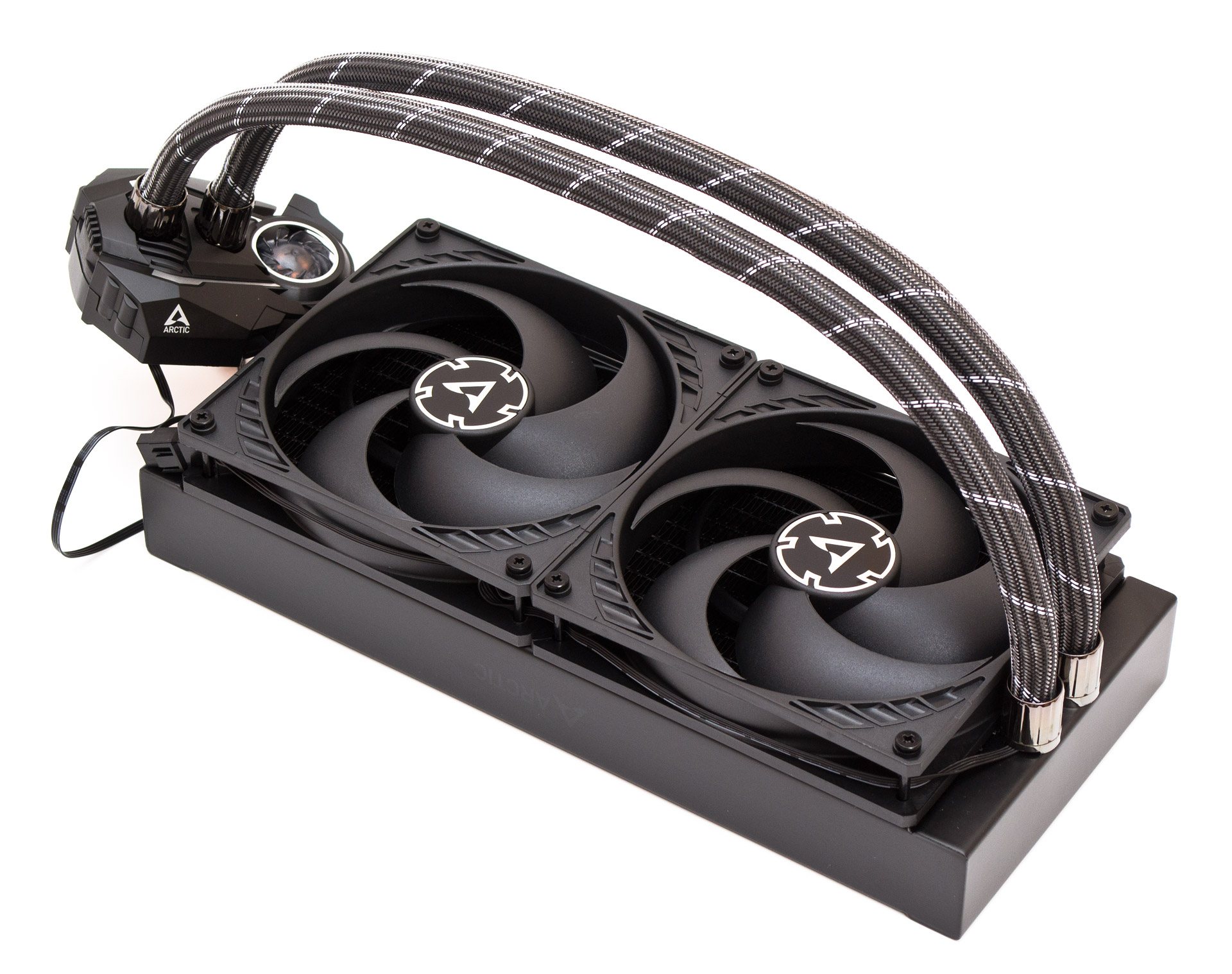

Внешность Arctic Liquid Freezer II 280 выглядит внушительно за счет сочетания массивного радиатора и крупноразмерных вентиляторов. Матовый черный цвет покраски, квадратные углы, широкие шланги в очень мягкой узорчатой оплетке, никелированные обоймы фитингов, все это производит впечатление солидности. Система не требует дополнительных манипуляций после извлечения из коробки, всё уже идет в сборе, вентиляторы прикручены на свое место и подключены. Ставите ее в корпус, монтируете водоблок на процессор, включаете единственный кабель питания и все готово к работе. Шланги средней гибкости имеют длину в 450 мм, внешний диаметр в 12,4 мм и внутренний в 6 мм. Оплетка выполняет в большей мере декоративную, чем защитную функцию. Под ней вдоль трубок проложен кабель питания вентиляторов, заходящий напрямую в водоблок.

Arctic Liquid Freezer II 280

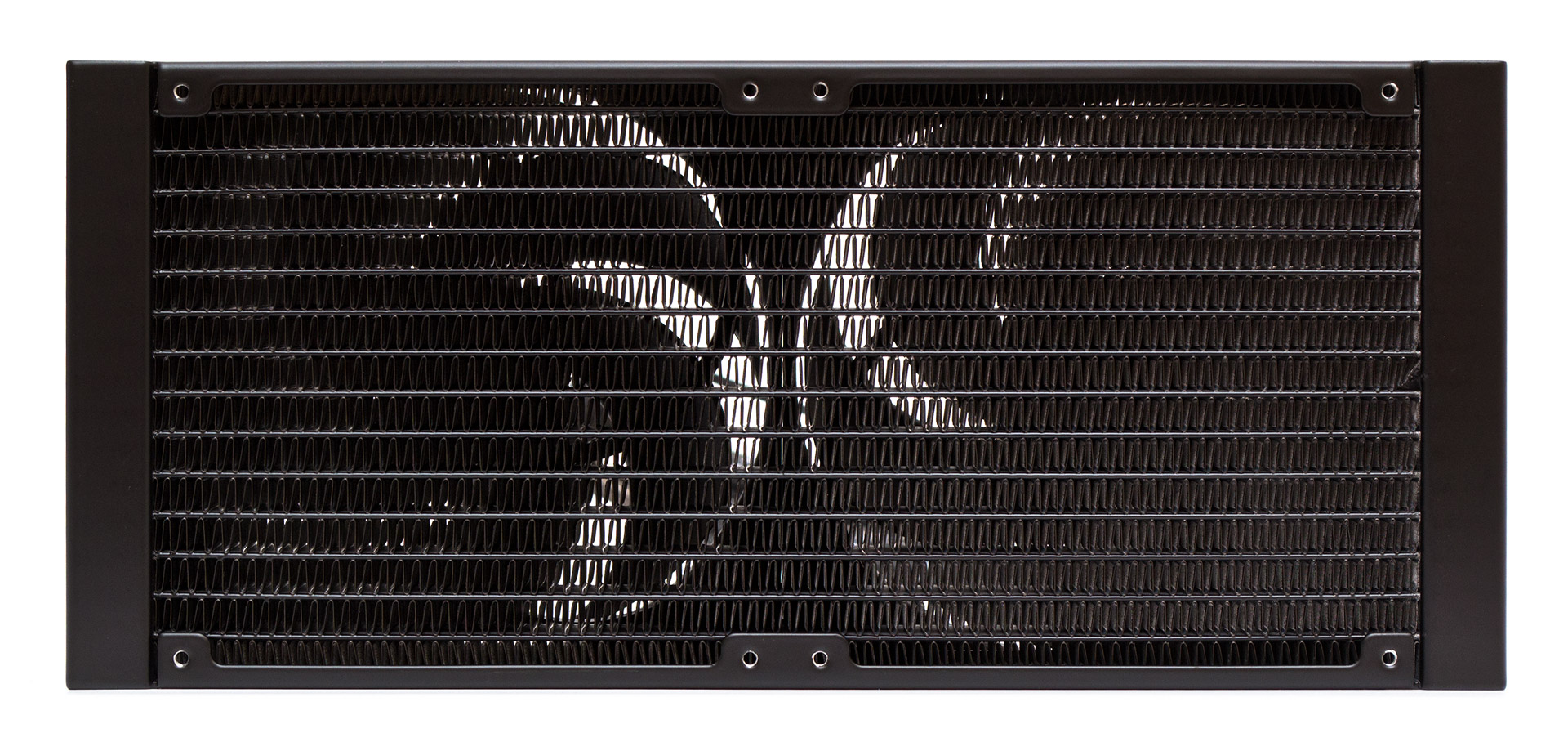

Двухсекционный радиатор имеет габариты 317х138х38 мм. В боковых ламелях есть два набора крепежных отверстий для 140-мм вентиляторов, расположенных без зазора. Ребра ленточного типа изготовлены с плотностью расположения в 14 FPI (пластин на дюйм). Между ребрами проходят 14 каналов, через которые прокачивается хладагент.

Arctic Liquid Freezer II 280

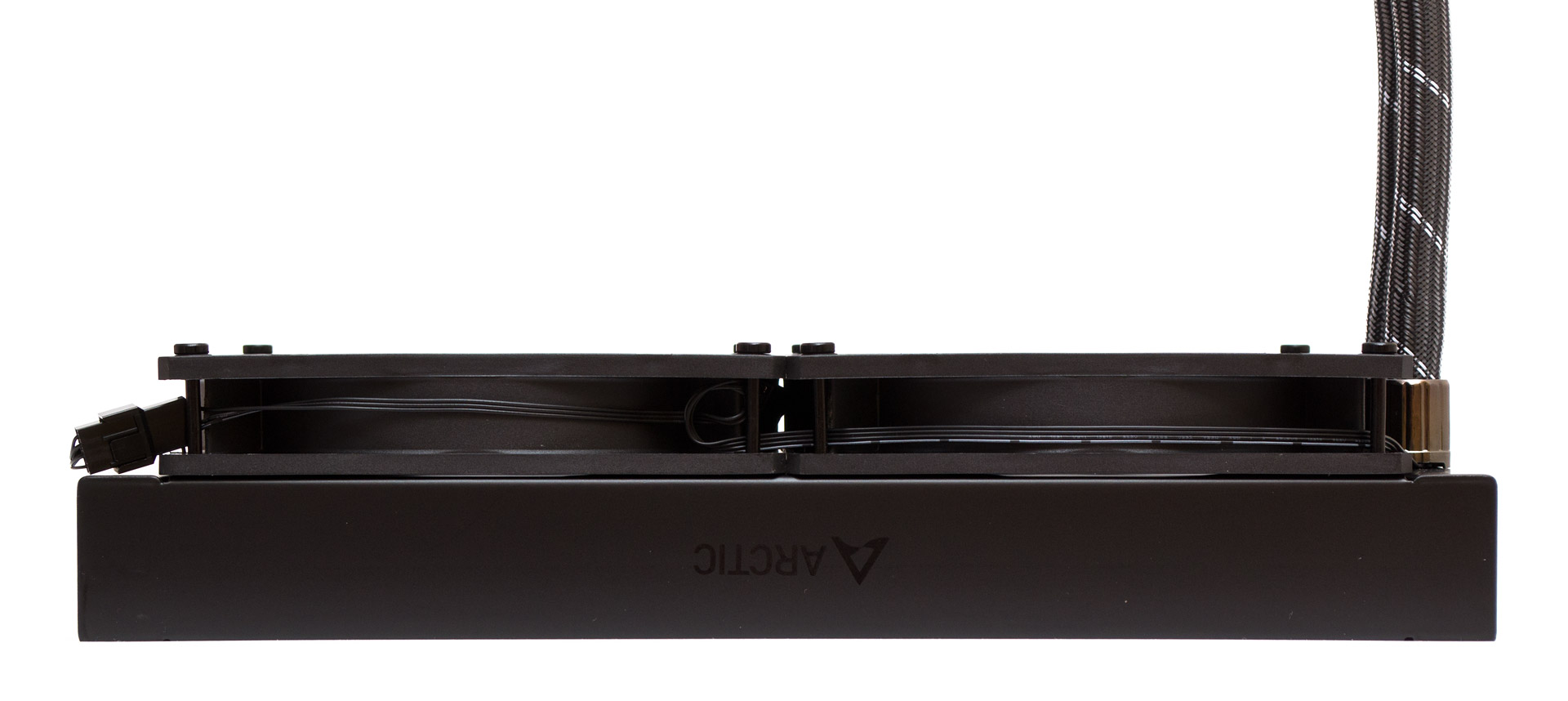

С обеих сторон радиатора, на цельных боковинах присутствует малозаметная надпись Arctic с логотипом перед ней. Обратите внимание, что радиатор в профиль имеет толщину 38 мм. В сборе с вентиляторами и винтами суммарная толщина достигает 68 мм, потому стоит осторожно выбирать корпус под эту СЖО, чтобы избежать неожиданных конфликтов с другими компонентами.

Arctic Liquid Freezer II 280

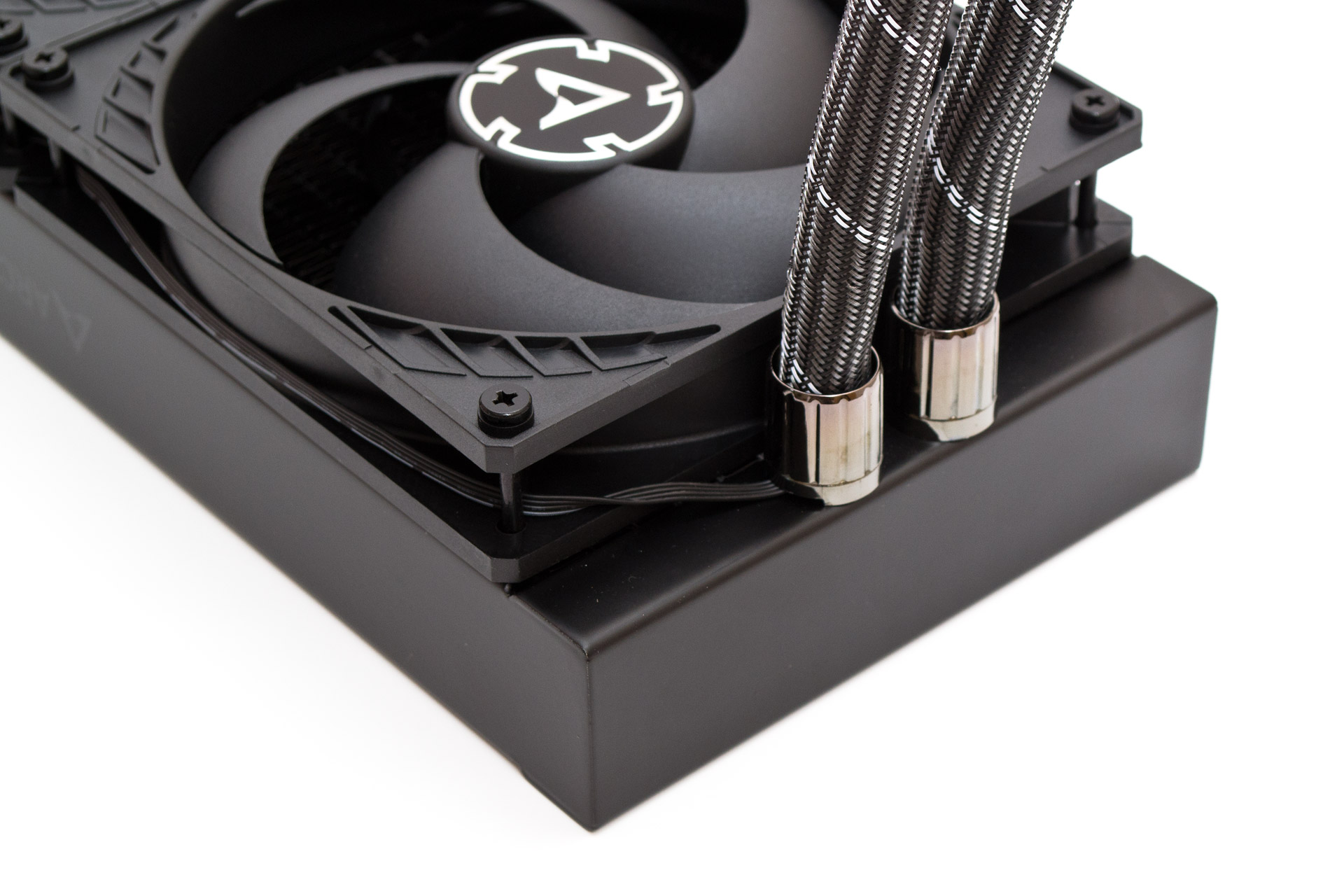

Трубки неподвижно запрессованы никелированными обоймами на фитинги радиатора в его центральной части. Толщина коллектора со этой стороны равна 18 мм.

Arctic Liquid Freezer II 280

Коллектор с противоположной стороны тоже имеет толщину 18 мм.

Arctic Liquid Freezer II 280

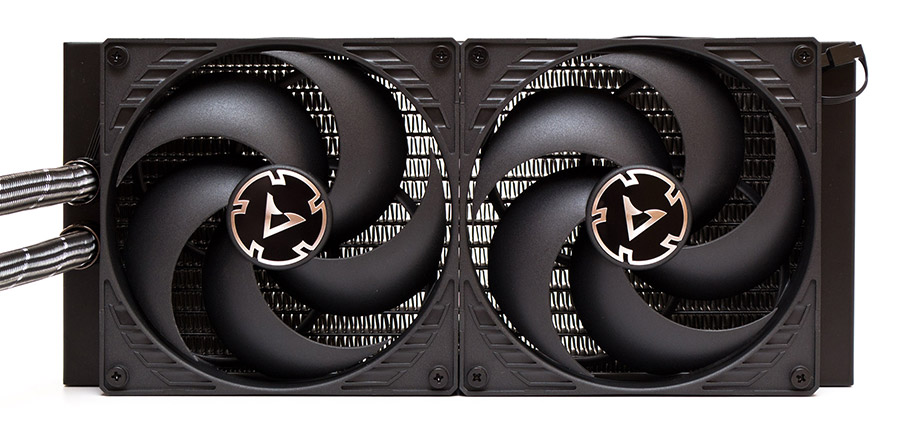

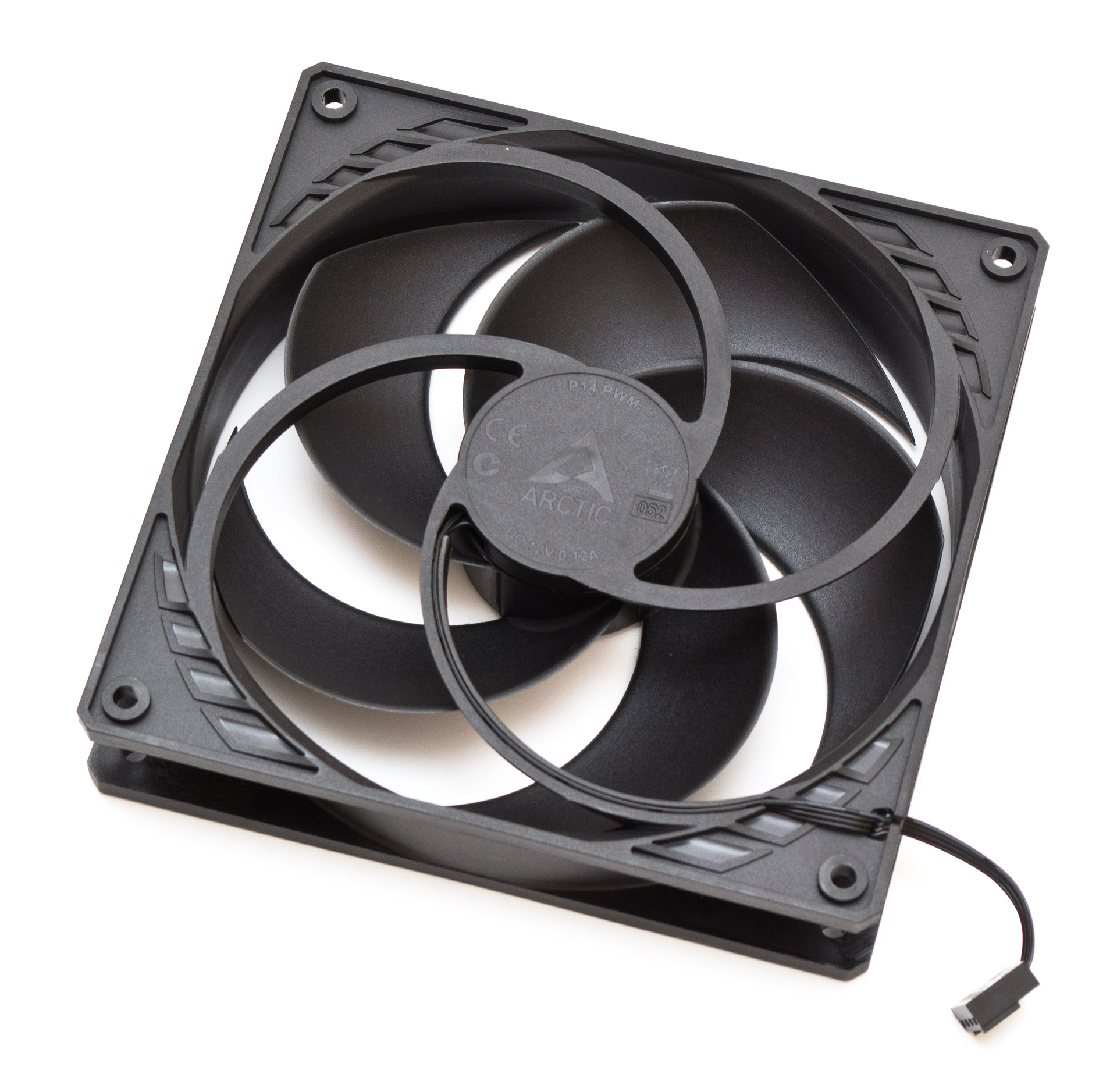

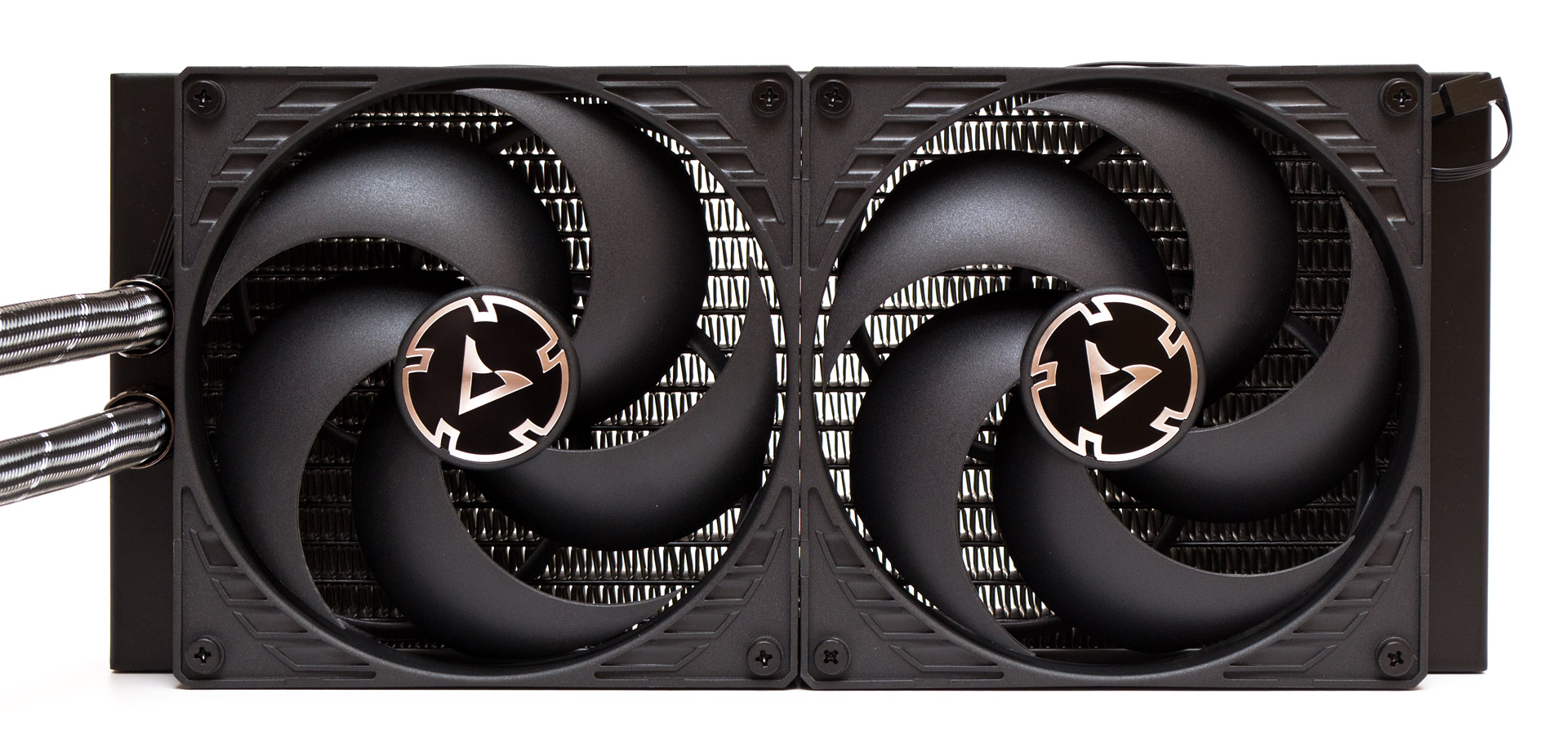

Два установленных тут вентилятора крепятся длинными винтами без прокладок. Они представляют собой классическую модель Arctic P14 PWM, сделанную на базе гидродинамического подшипника и обладающую всего пятью длинными и изогнутыми лопастями. Диапазон скоростей составляет от 200 до 1700 об/мин и управляется при помощи ШИМ. Лопасти, двигатель и подшипник не имеют паразитных призвуков на всех скоростях и ведут себя достаточно тихо. Короткий четырехконтактный кабель питания подключается в общий разветвитель.

Arctic Liquid Freezer II 280

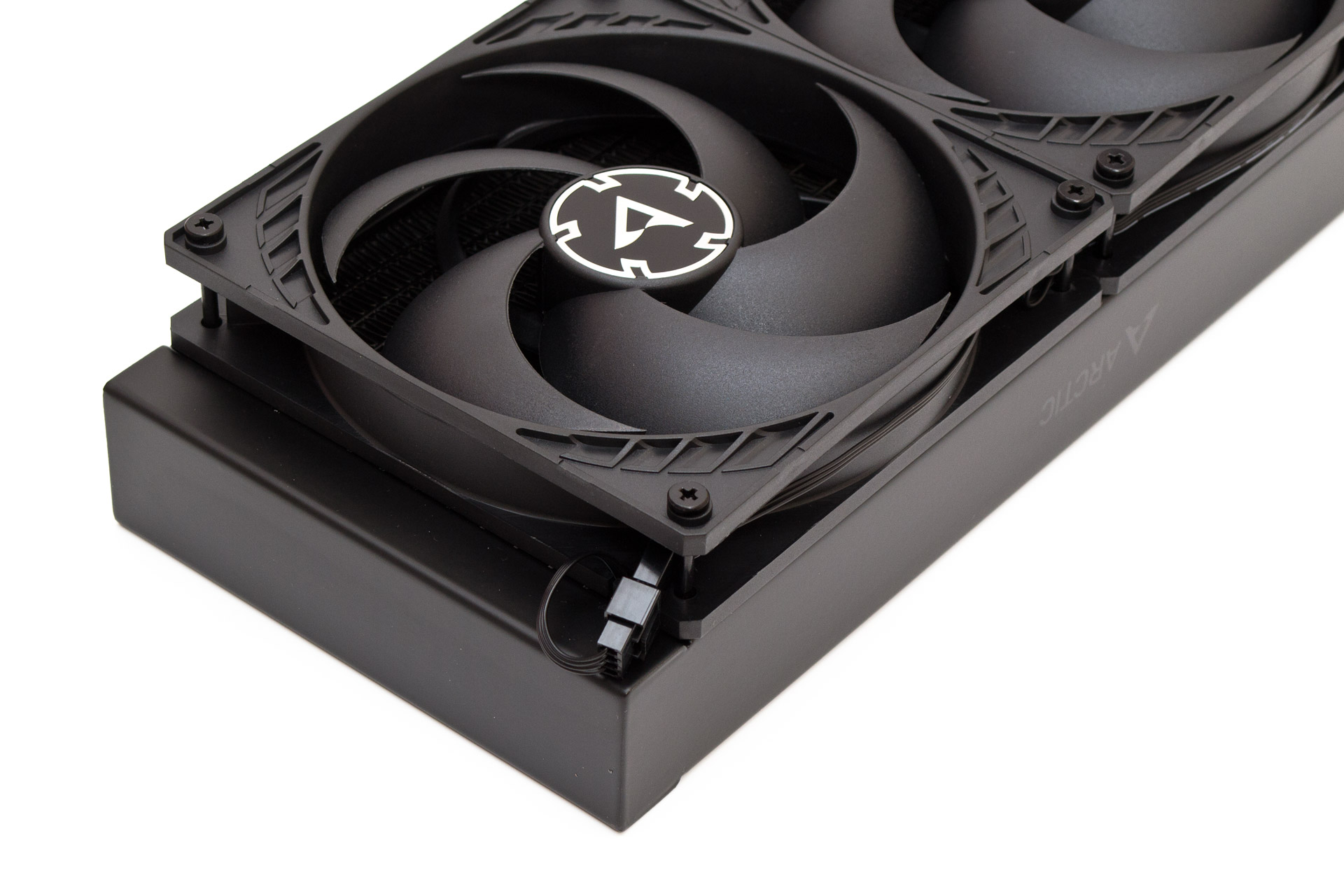

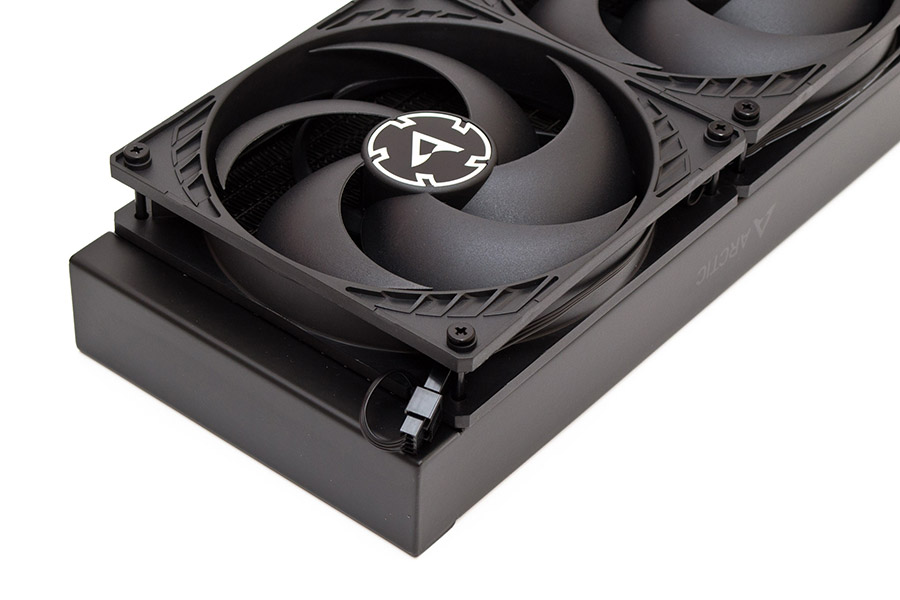

Разветвитель питания проложен вдоль борта вентиляторов, за винтами и заходит под одну из обойм фитингов. Пользователю больше не нужно беспокоиться о том, как проложить и спрятать «лапшу» из множества проводов.

Arctic Liquid Freezer II 280

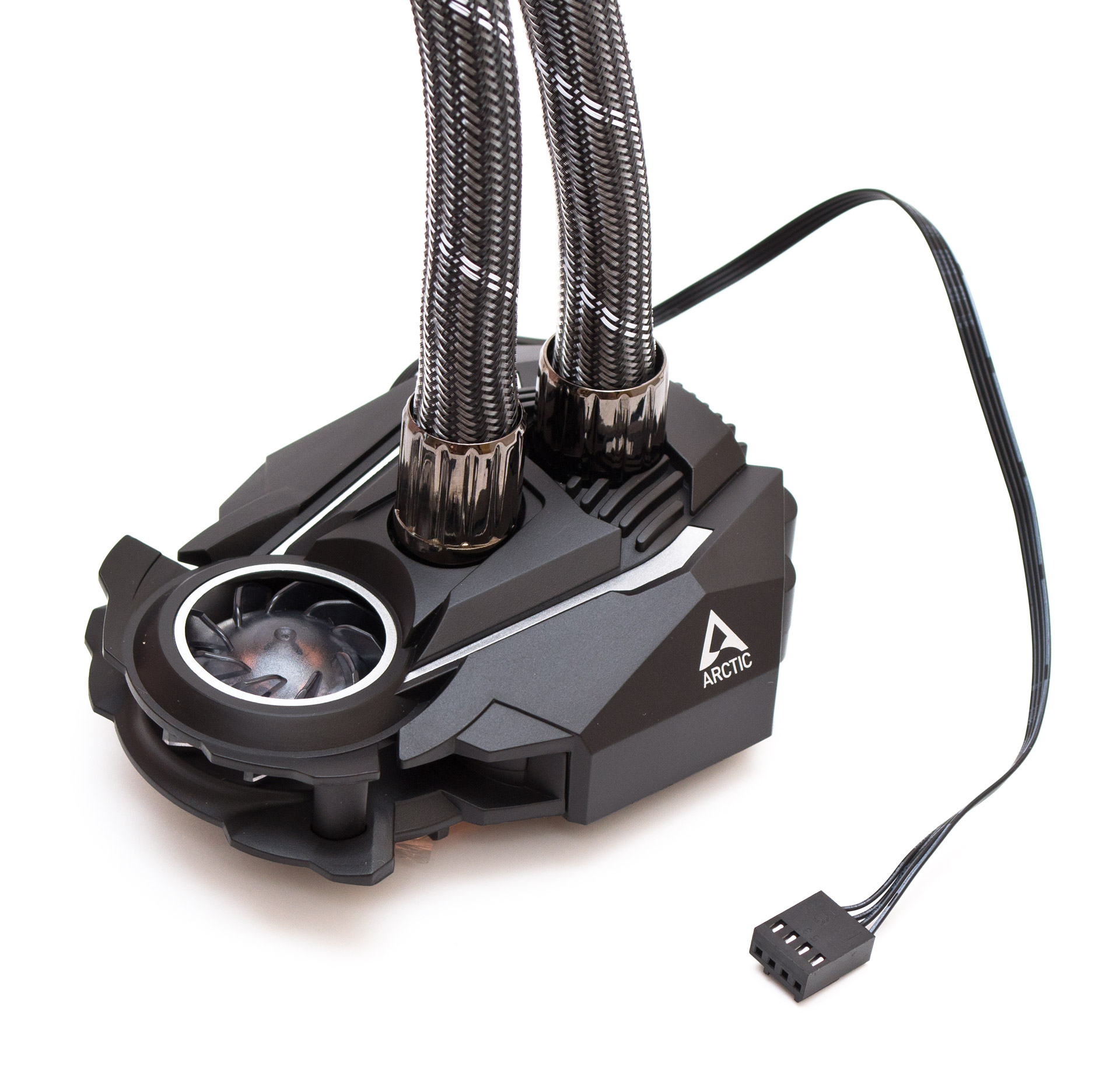

Пластиковый водоблок имеет интересную многогранную форму. Шланги заходят в него сверху и закреплены неподвижно. В передней его части встроен вентилятор для обдува цепей питания. Питается два вентилятора, помпа и дополнительный пропеллер через один общий четырехконтактный кабель длиной в 260 мм, который подключается в разъем CPU Fan материнской платы. На разъем мониторинга выводится только скорость двух «главных» пропеллеров.

Arctic Liquid Freezer II 280

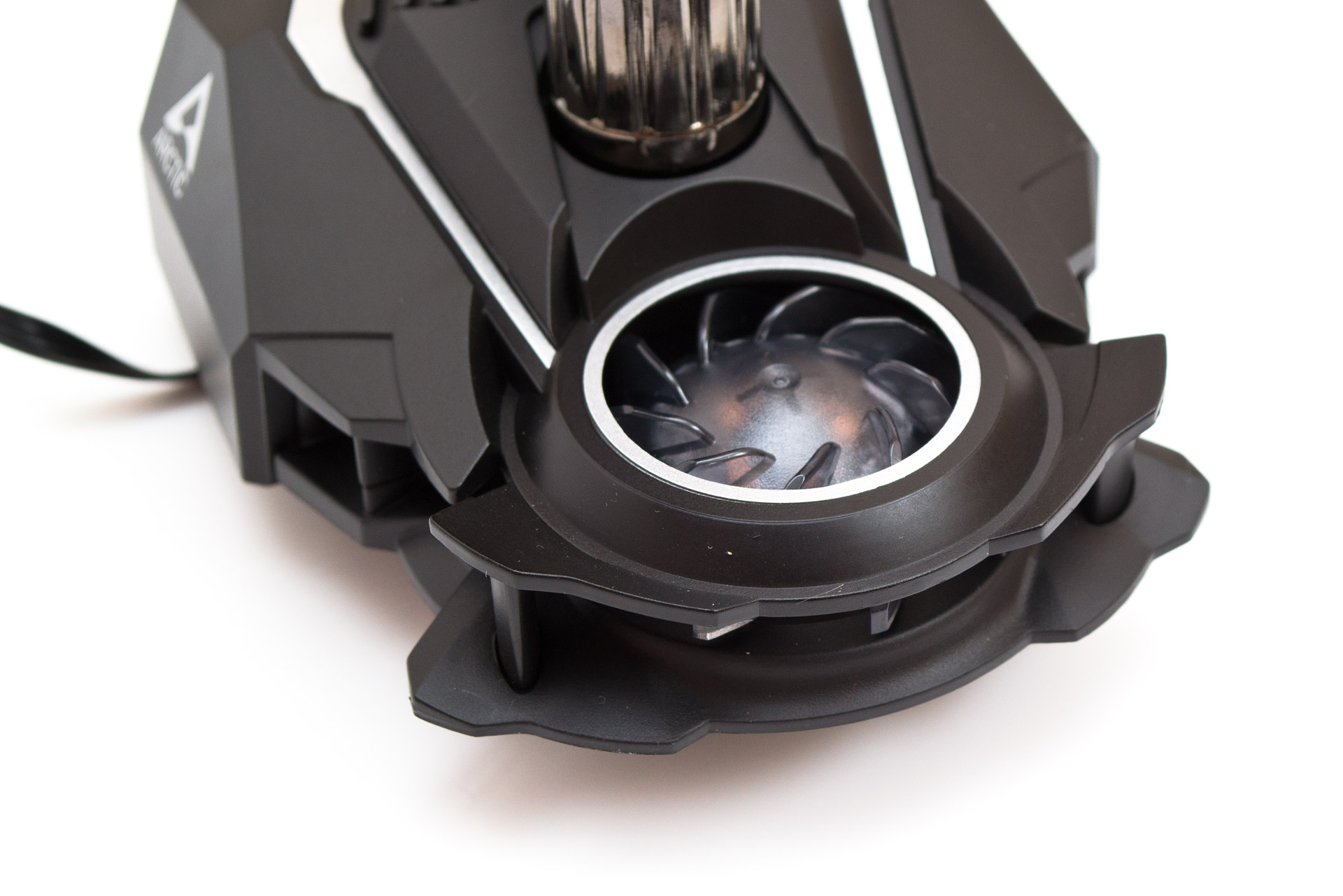

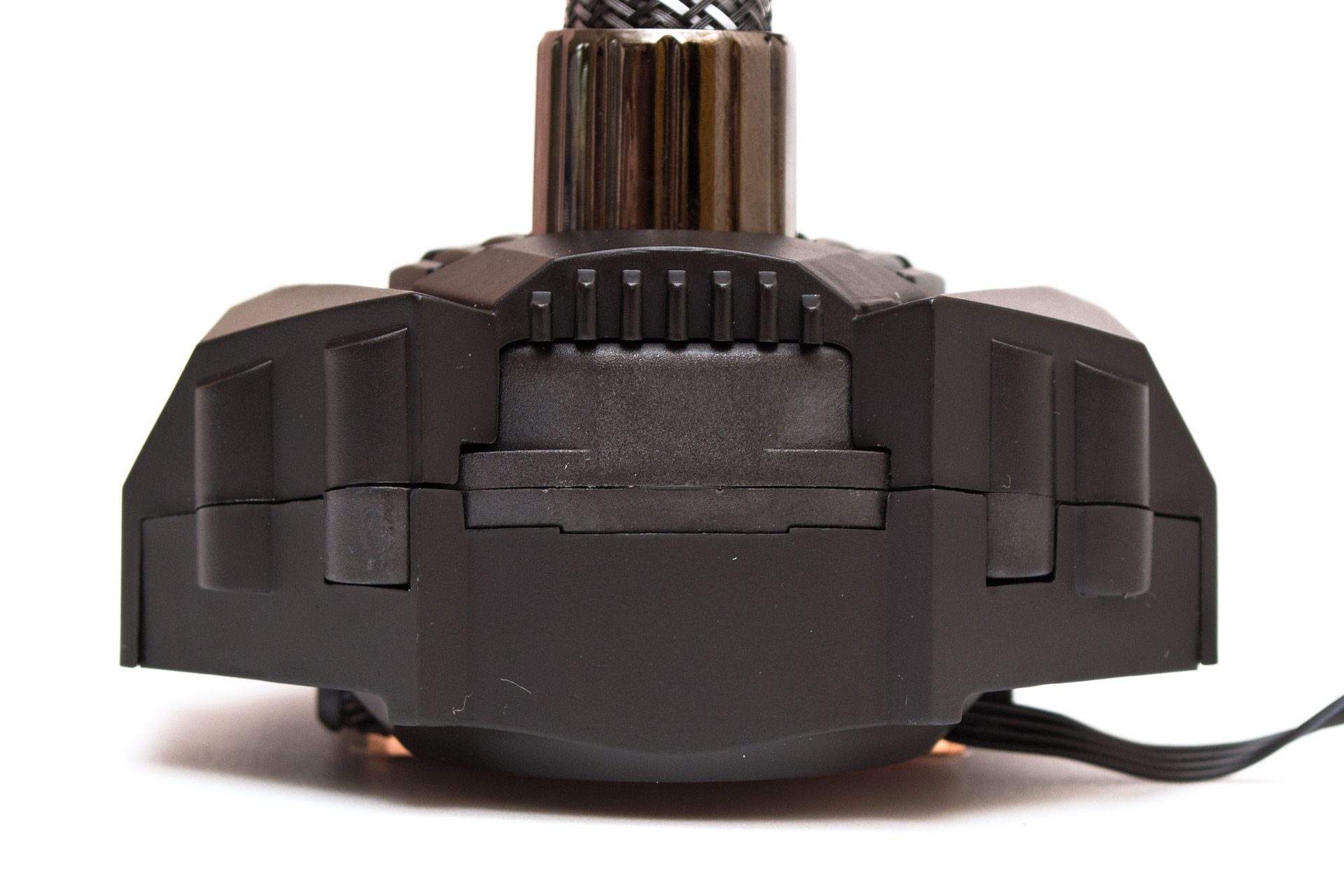

Вентилятор помпы центробежного типа, диаметром 40 мм. Забирает воздух сверху и расталкивает в стороны, в радиусе 180 градусов. Его скорость управляется при помощи ШИМ в диапазоне от 1000 до 3000 об/мин. И если на минимуме он практически неразличим, то на полной скорости его уровень шума достигает 48 дБ (А), что заметно даже на фоне основных 140-мм пропеллеров.

Arctic Liquid Freezer II 280

Помпа тоже управляется при помощи общего ШИМ сигнала и работает в диапазоне от 800 до 2000 об/мин. На слух ее работу определить сложно, особенно на фоне встроенного вентилятора.

Arctic Liquid Freezer II 280

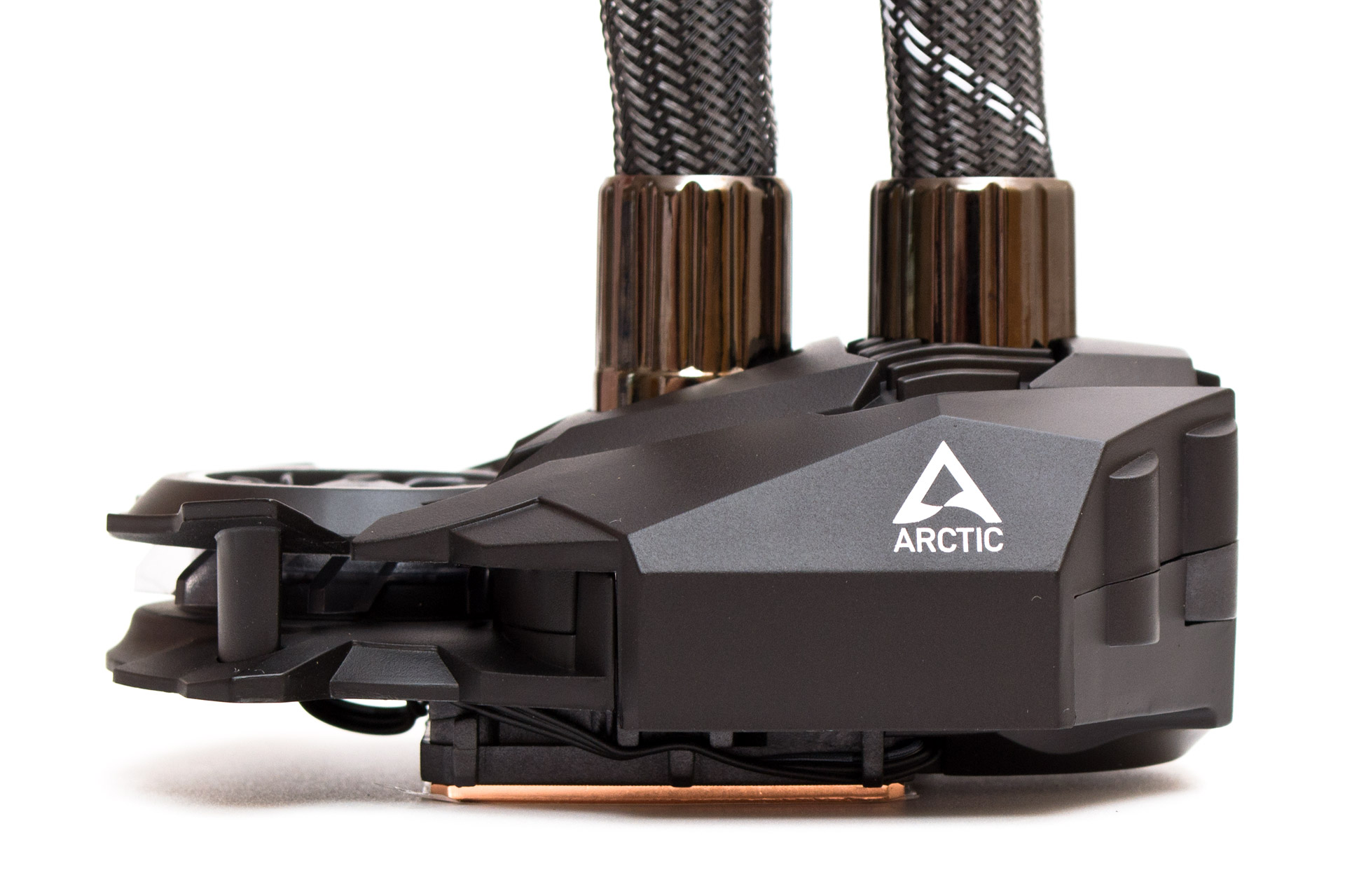

Высота водоблока с фитингами составляет 53 мм, а без них — 38 мм. Но рассчитывать, что данное устройство удастся разместить в узком месте не стоит, поскольку шлангам требуется приличный радиус изгиба, чтобы избежать излома трубок.

Arctic Liquid Freezer II 280

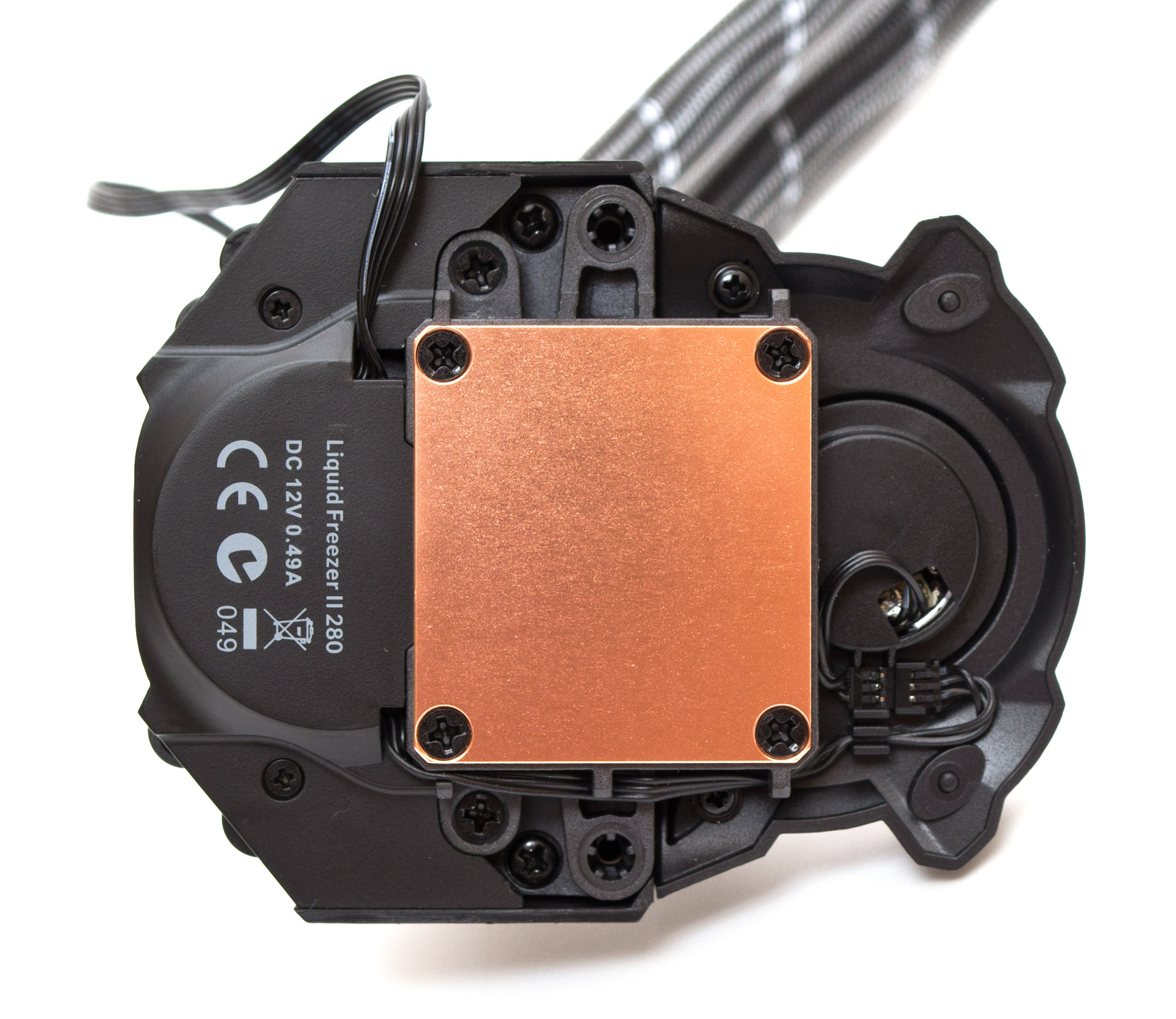

Ровная медная подошва имеет приближенную к квадратной форму со скругленными углами размером 40х44 мм. По углам находится всего четыре крепежных винта со стандартной крестовой шляпкой. Вдоль основания проложен провод подключения вентилятора цепей питания.

Arctic Liquid Freezer II 280

Перейдем к установке СЖО и тестированию её эффективности.
