Обзор корпуса Zalman Z11 Neo

Z-серия корпусов Zalman безусловно является самой популярной линейкой не только среди других продуктов компании, но и в сравнении со многими изделиями конкурентов. Небывалый успех ей обеспечило отличное сочетание цены, качества и функциональных возможностей. Однако, не желая терять золотую жилу, корейский вендор долгое время никак не пытался усовершенствовать конструкцию данных шасси (ведь это потребовало бы изменения производственного процесса и могло привести к лишним затратам), отдавая предпочтение лишь внешним косметическим изменениям. К счастью, нестабильные условия рынка, наконец-то, подтолкнули компанию к более активным действиям и, в частности, выпуску обновленного корпуса Z11, получившего в названии приставку Neo. В данном обзоре мы тщательно изучим его и разберем до винтика, чтобы выяснить — ограничились ли изменения только внешним дизайном, или же в конструкции появились серьезные улучшения.

Zalman Z11 Neo


Характеристики

Модель Zalman Z11 Neo
Тип корпуса Midi-Tower
Размеры, мм 528 (В) x 260 (Ш) x 530 (Г)
Материал ABS пластик, сталь
Вес, кг 8
Цвет Черный
Форм-фактор ATX, MicroATX, Mini-ITX
Устройства 5,25″ 1
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 8/ 1 (все 3,5″ лотки принимают 2,5″ накопители)
Поддерживаемое количество слотов расширения 7
Вентиляторы передние — 2 х 120 мм (один установлен)
задние — 1 х 120 мм (установлен)
боковые — 2 х 80 мм (установлены)
верхние — 2 х 120 / 140 мм (1 х 120 мм установлен)
нижние — 1 х 120 / 140 мм (опционально)
Интерфейсные разъемы 2 x USB 2.0, 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Боковое стекло, съемные корзины накопителей, удлинитель питания процессора.


Упаковка и комплект поставки

Шасси упаковано в обычную картонную коробку, на которой есть схематическое изображение и название модели, и приведена техническая информация о продукте. Защиту от повреждений при перевозке обеспечивают два демпфера из пенопласта, полиэтиленовый пакет и несколько клейких пленок. Ручки для переноски по бокам присутствуют.

Zalman Z11 Neo

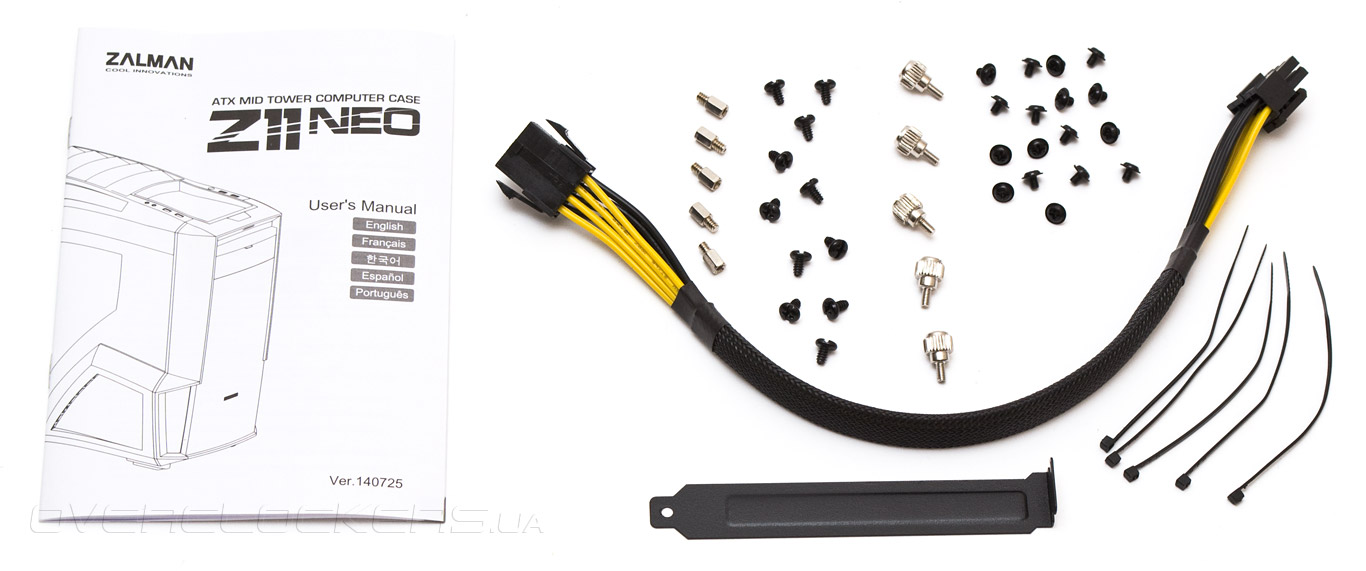

В комплекте аксессуаров, собранном в прозрачной сумочке с застежкой на молнии, находятся такие детали:
  • 300-мм восьмиконтактный удлинитель питания процессора в оплетке с разборным коннектором типа 4+4;
  • одна невентилируемая многоразовая заглушка для слотов PCI;
  • пять стоек для материнской платы;
  • пять кабельных стяжек;
  • 17 маленьких винтов для материнской платы, устройств формата 3,5″ или 2,5″;
  • 11 крупных винтов для крепления блока питания и плат расширения;
  • пять винтов с накатанной головкой для фиксации устройств 5,25″;
  • инструкция по сборке.
Zalman Z11 Neo


Внешний вид

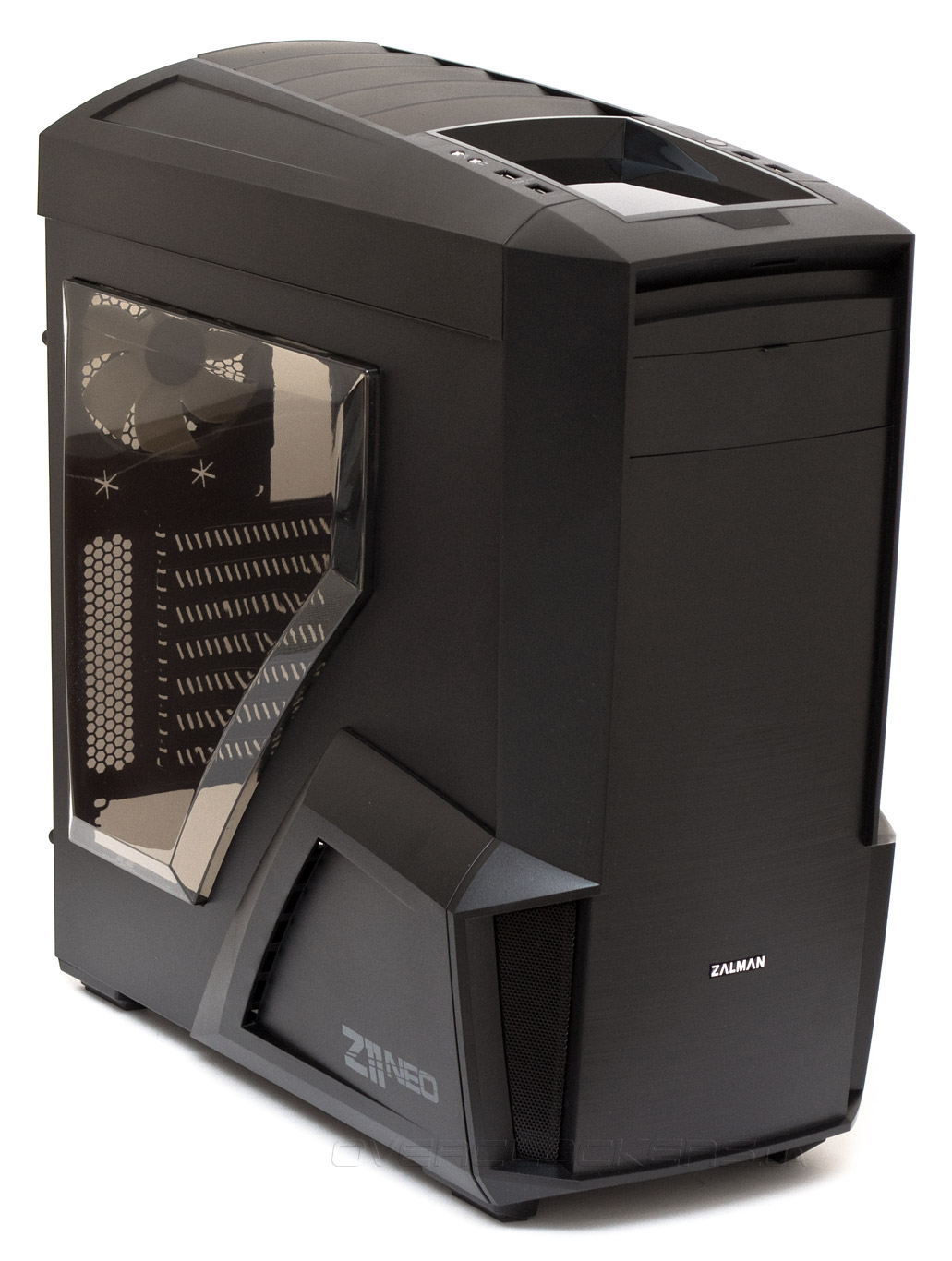

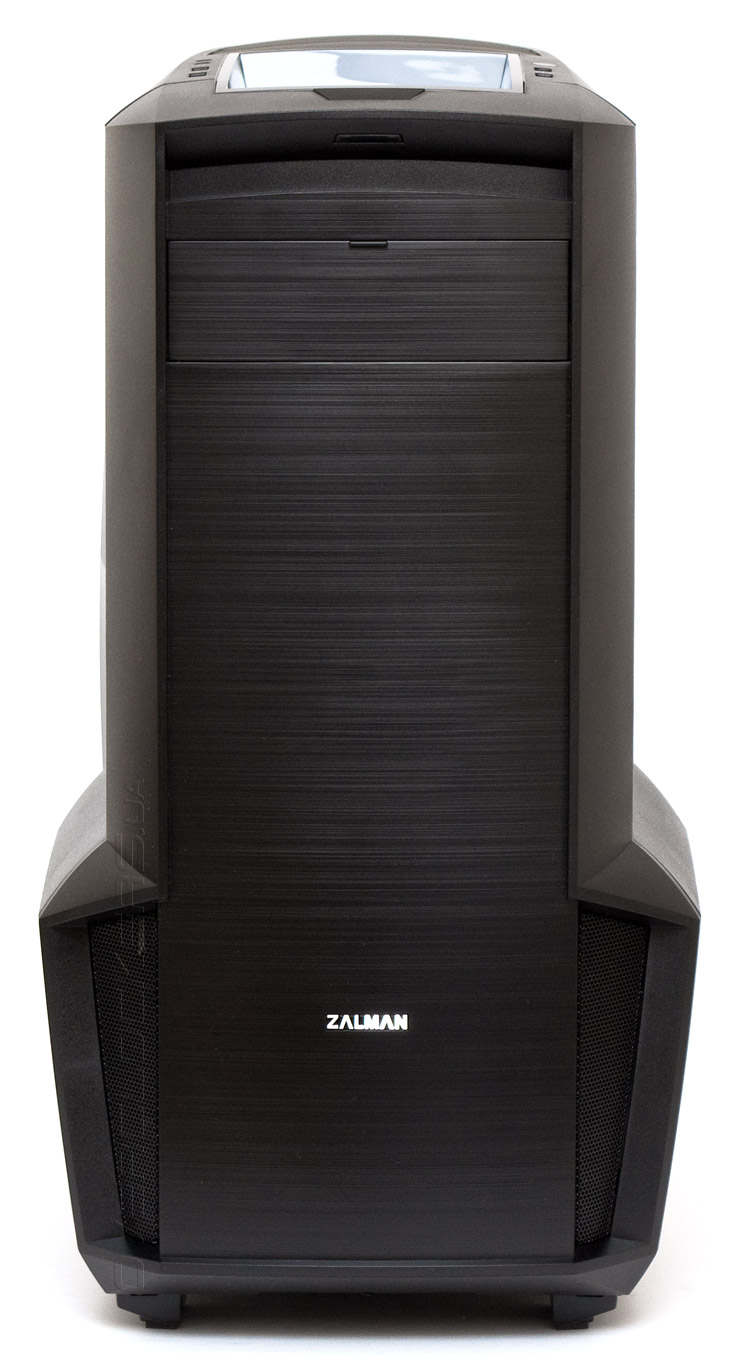

Если коротко описать основные изменения во внешнем дизайне нового Zalman Z11 Neo, то можно сказать, что он сохранил большинство черт предшественника, однако стал более округлым. Исчезли рубленные агрессивные края и грани, за которые пользователи шутливо называли корпус «маской Дарта Вейдера». Теперь он больше похож на спортивный мотоцикл, чем на космический корабль. Передняя панель потеряла вентиляционную сетку и стала сплошной. Количество внешних 5,25″ отсеков уменьшилось с пяти до одного. Пластик, используемый здесь в отделке, изо всех сил пытается походить на шлифованный алюминий, но добиться этого ему толком не удается. Текстура поверхности все равно выглядит пластмассовой.

Zalman Z11 Neo

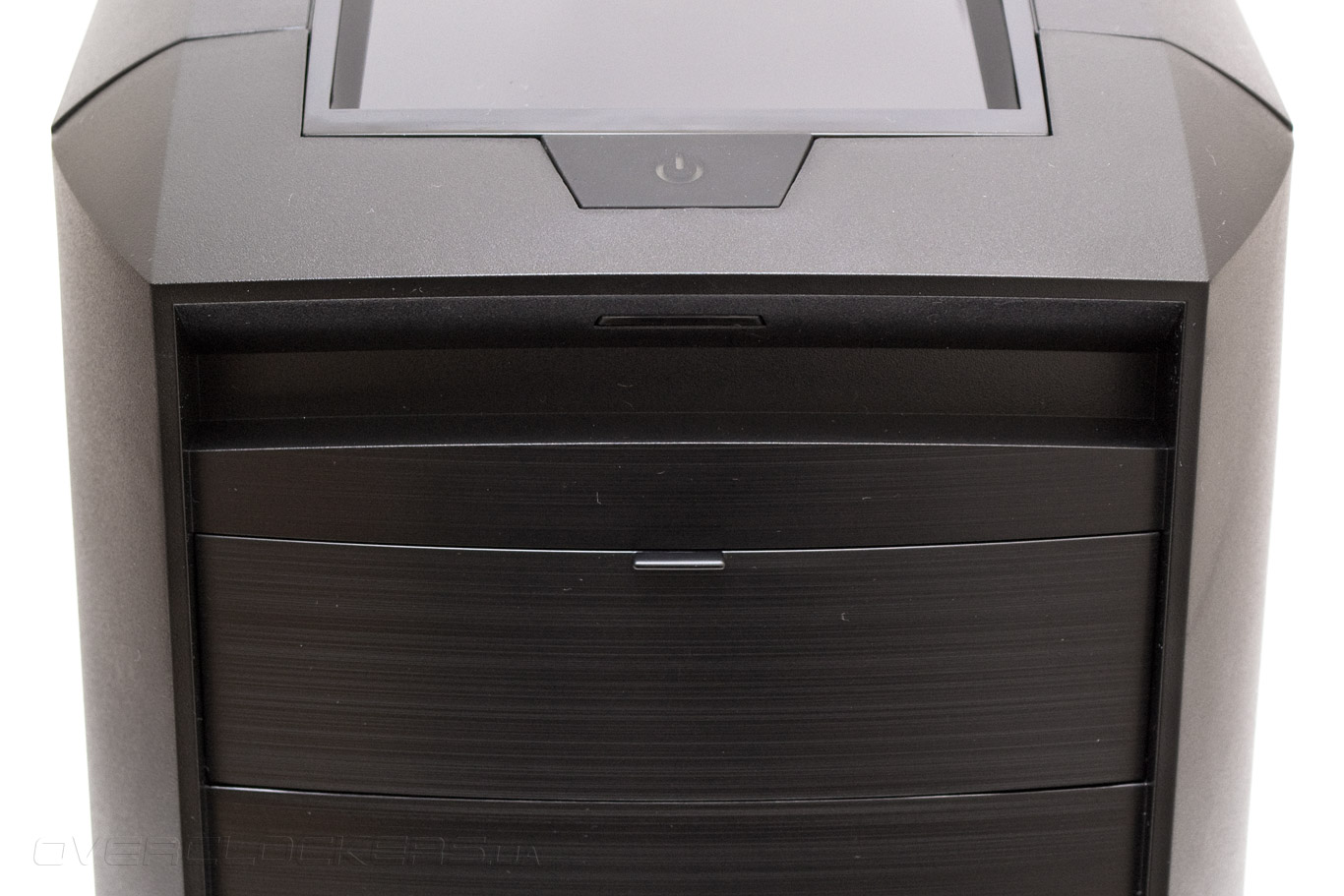

Единственный внешний 5,25″отсек закрыт подпружиненной шторкой.

Zalman Z11 Neo

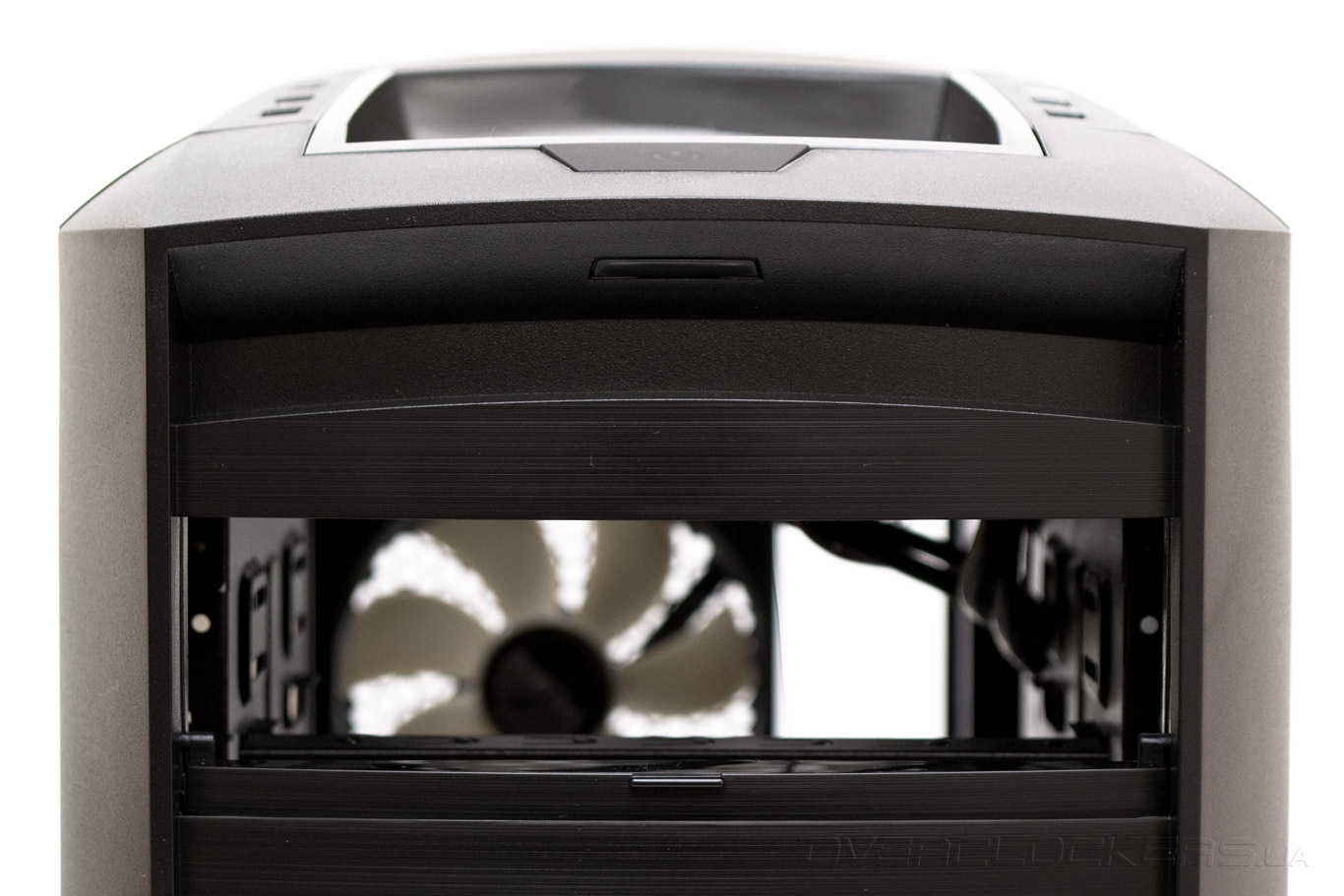

Шторка слегка утапливается внутрь и затем опускается вниз. Делать это приходится вручную. Если в отсеке будет установлен привод оптических дисков, нужно помнить о необходимости открыть шторку, перед тем как извлечь лоток. В углублении над шторкой, ровно по центру видна узенькая полоска красного индикатора активности накопителей.

Zalman Z11 Neo

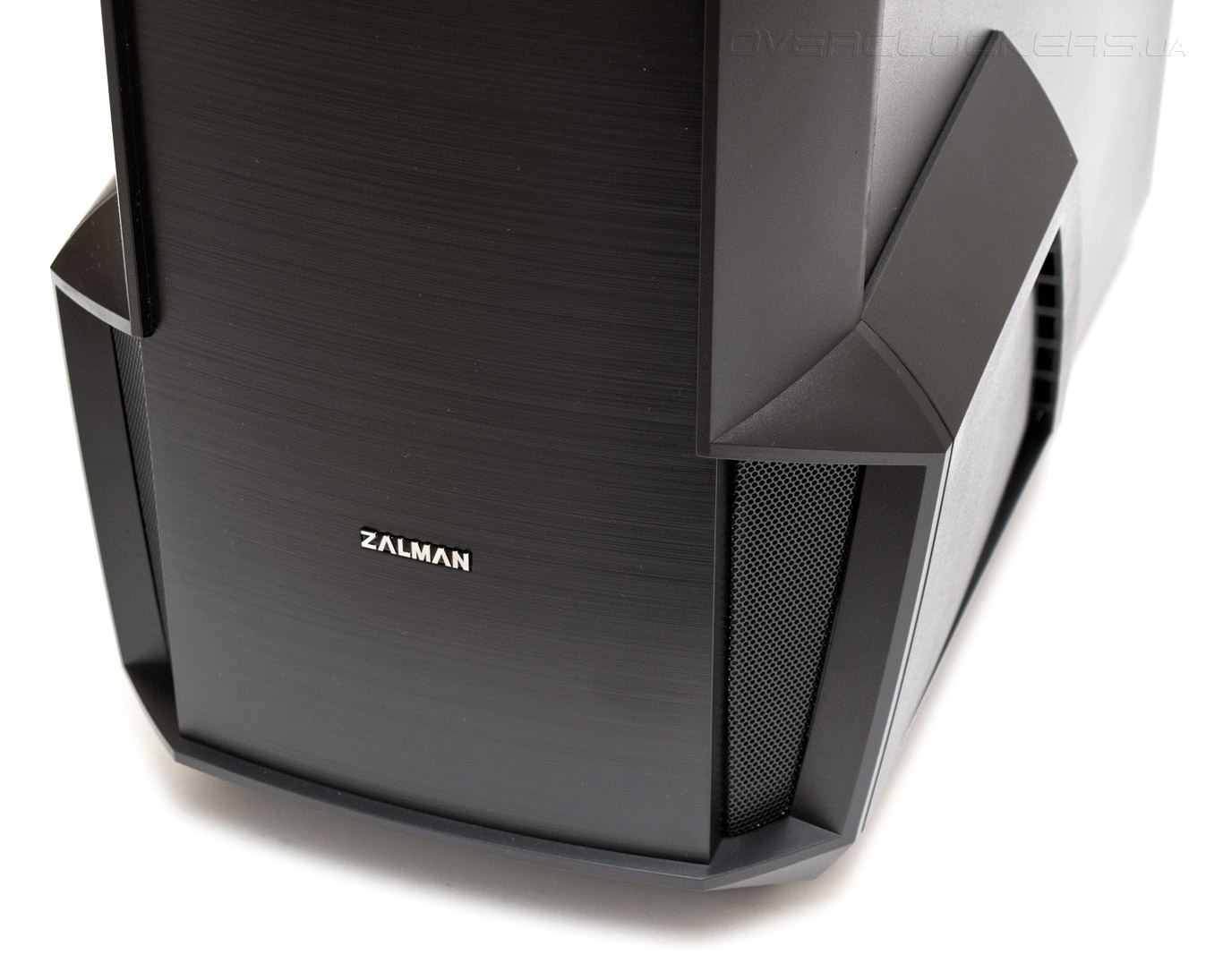

Вентиляционные отверстия на передней панели теперь остались только по бокам и расположены в своеобразных наростах, напоминающих воздухозаборники самолета или мотоцикла.

Zalman Z11 Neo

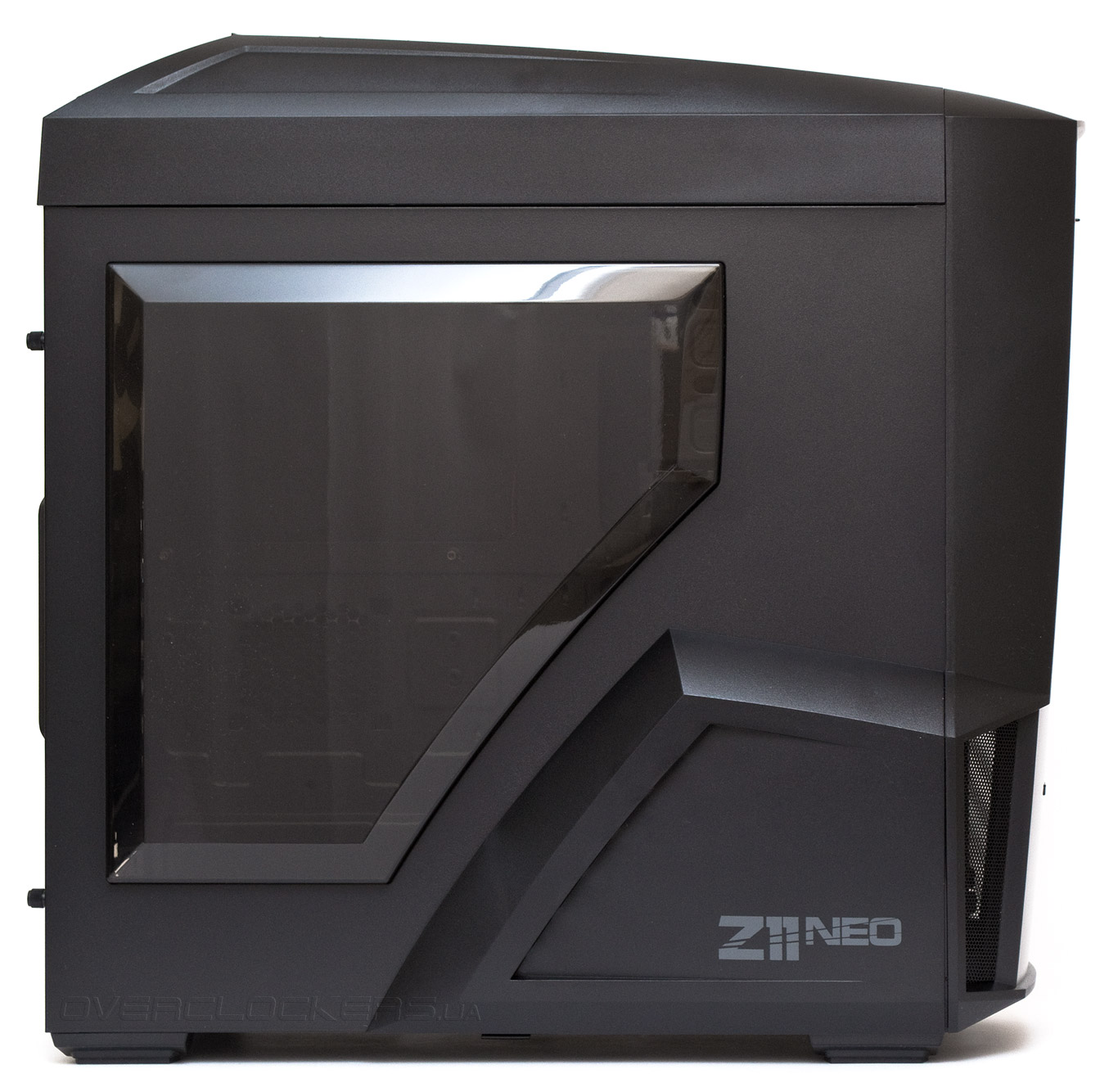

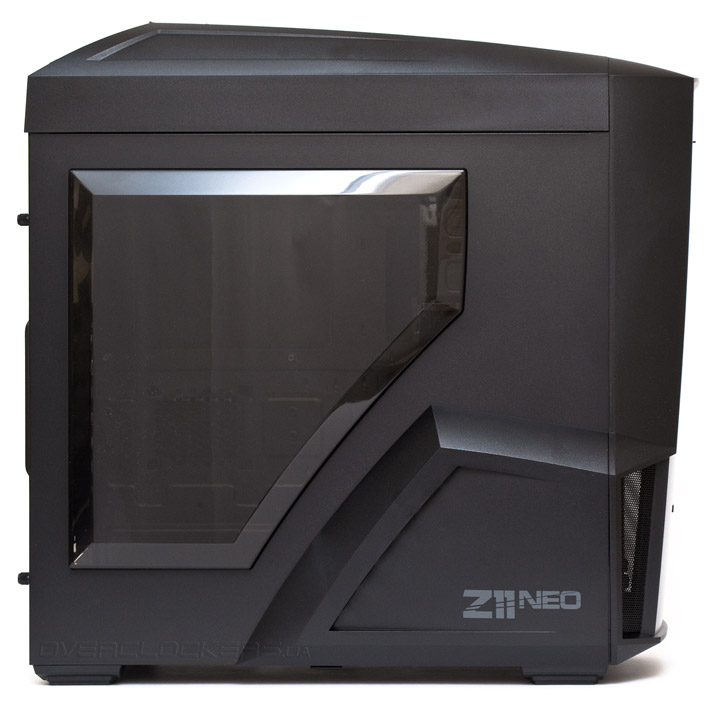

Выпуклое окно на левой боковой панели значительно увеличилось в размерах и занимает больше половины от общей площади дверцы. Модель корпуса указана с помощью белой краски на кожухе воздухозаборника.

Zalman Z11 Neo

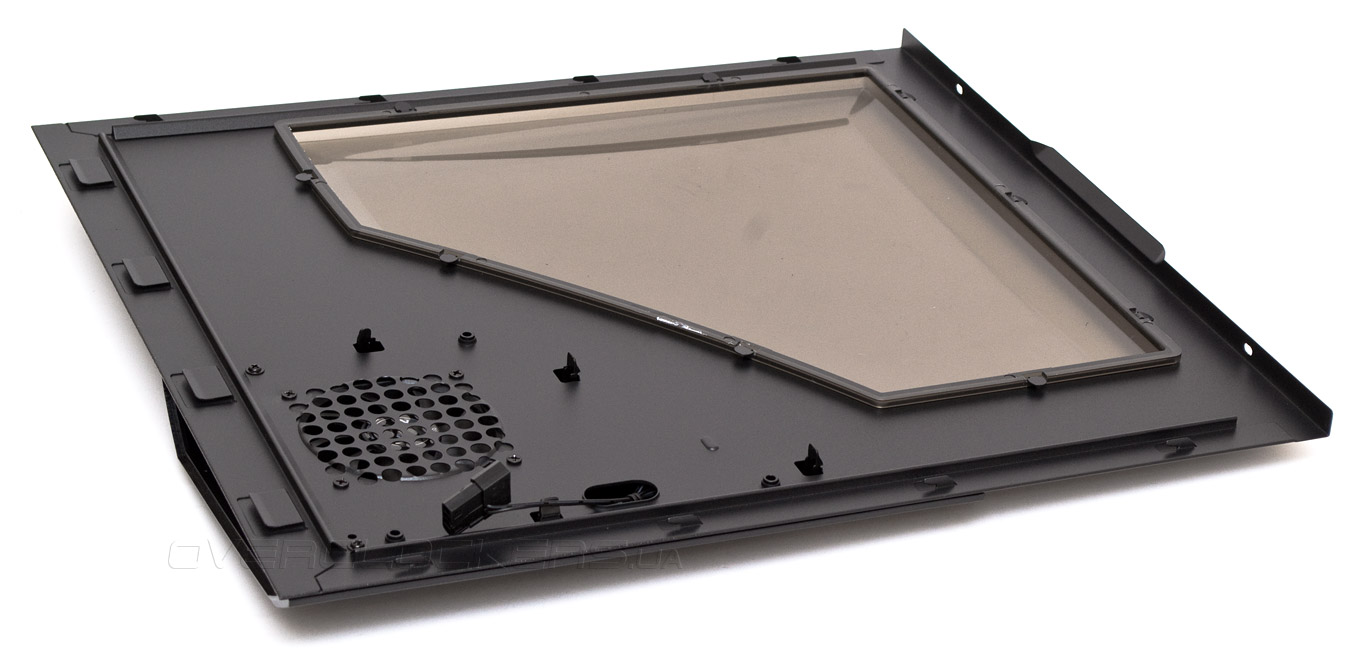

Глубина окна относительно плоскости панели составляет почти 20 мм. На жесткость боковой дверцы оно не влияет, поскольку усилительные ребра не дают металлу изгибаться под нагрузкой. Это сильно облегчает установку и снятие боковых панелей. Кроме того, штампованные ручки и винты с накатанной пластмассовой головкой делают данный процесс и вовсе простым и приятным. В передней части как левой, так и правой панели есть решетка, за которой скрыто по одному предустановленному на вытяжку 80-мм вентилятору.

Zalman Z11 Neo

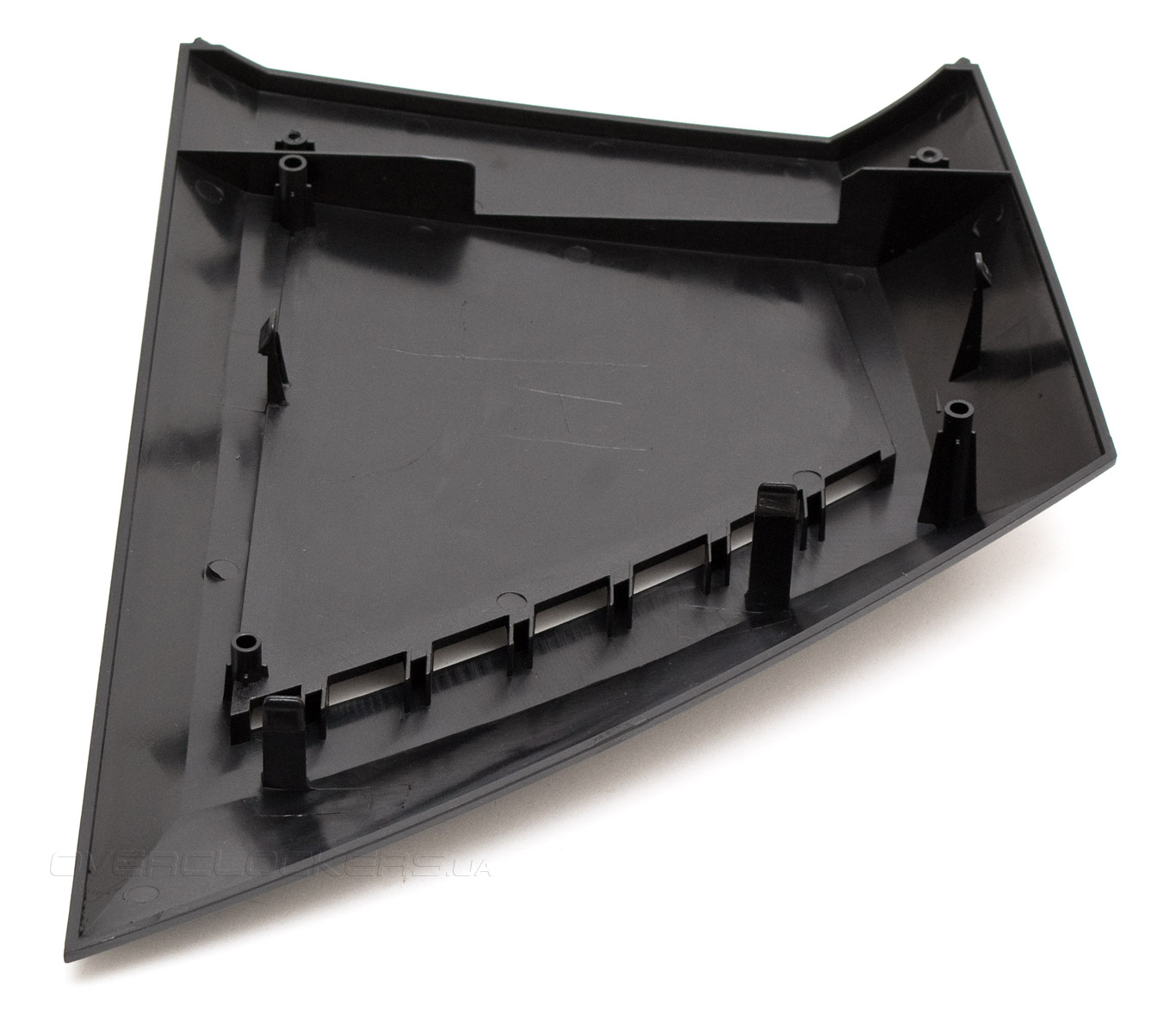

Чтобы добраться до вентилятора, понадобится снять пластмассовую боковую крышку с панели. Для этого нужно лишь выкрутить пару винтов и отпустить несколько защелок. Как видим, в крышке есть ряд узких отверстий сзади.

Zalman Z11 Neo

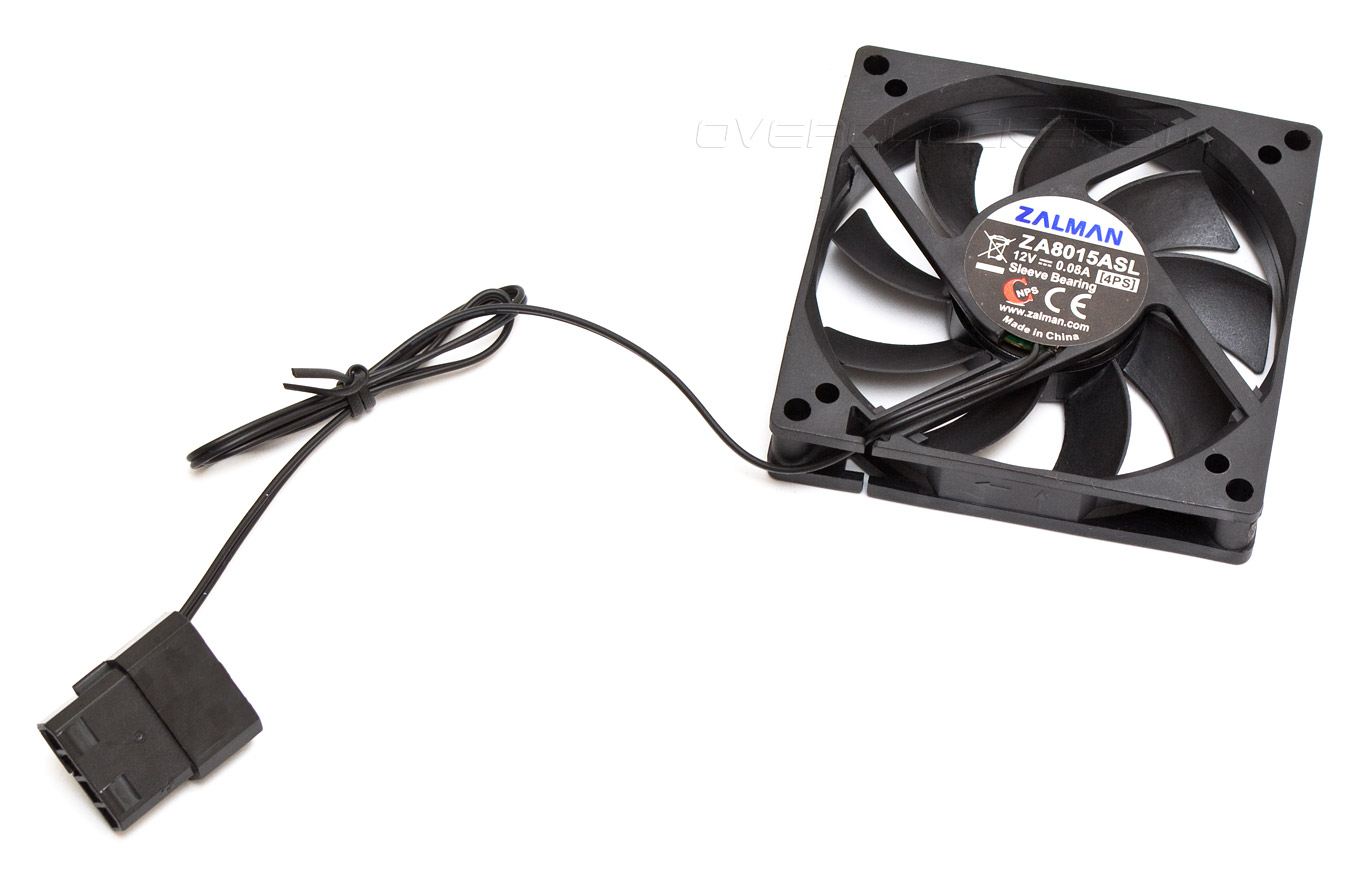

Боковые вентиляторы имеют типоразмер 80х80х15 мм, втулочный подшипник и 430-мм шнур питания, заканчивающийся разъемом типа «молекс». Стартовать они способны с 9 В, однако, даже на полной скорости и 12 В шум от крыльчатки не превышает 34 дБ (А) что делает пропеллер абсолютно бесшумным, а понижение его скорости — бессмысленным. Кстати, установить максимальную скорость вращения лопастей мне так и не удалось — здесь отсутствует провод тахометра.

Zalman Z11 Neo

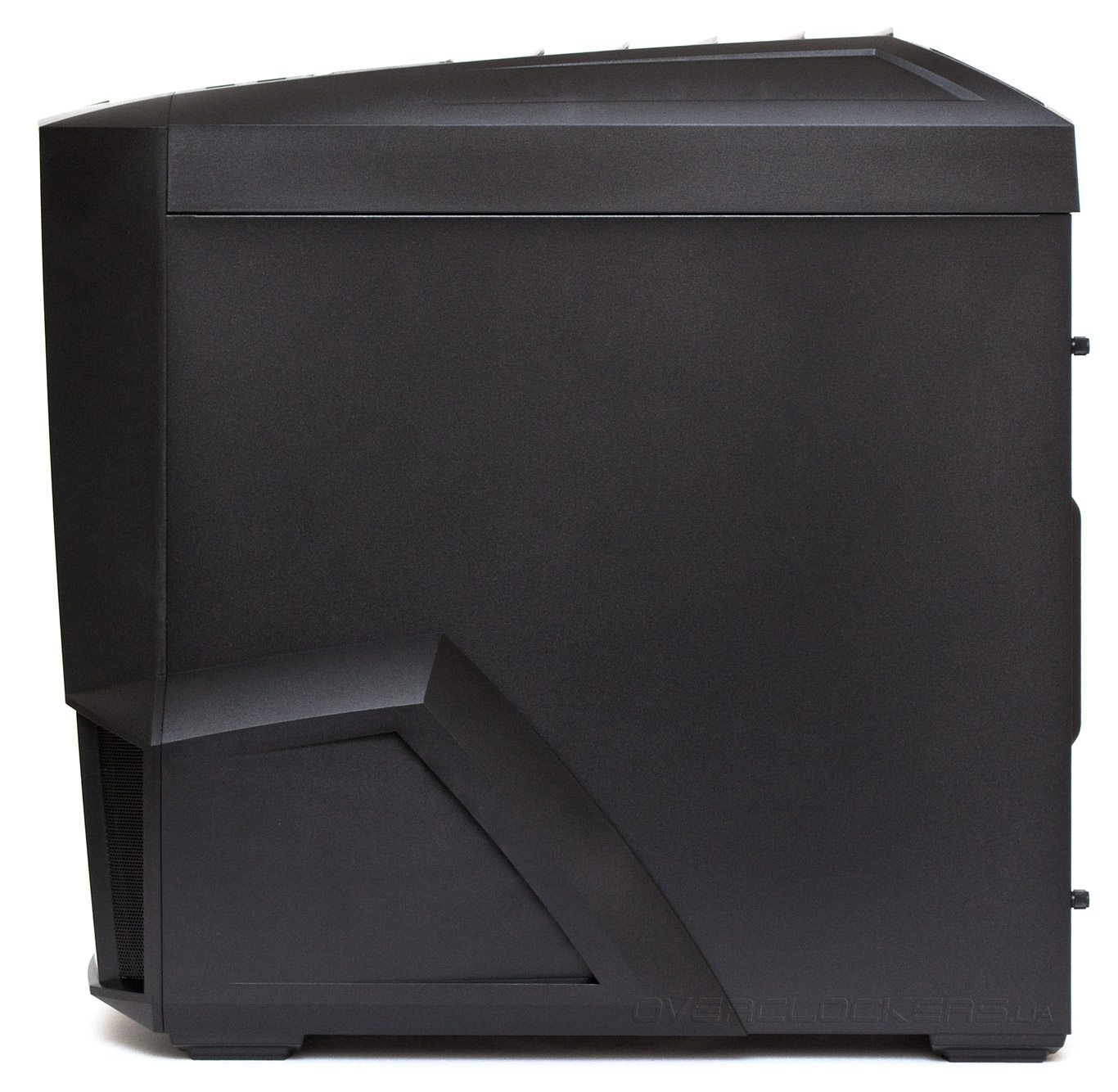

Правая боковая панель полностью аналогична левой, но не имеет прозрачного окна.

Zalman Z11 Neo

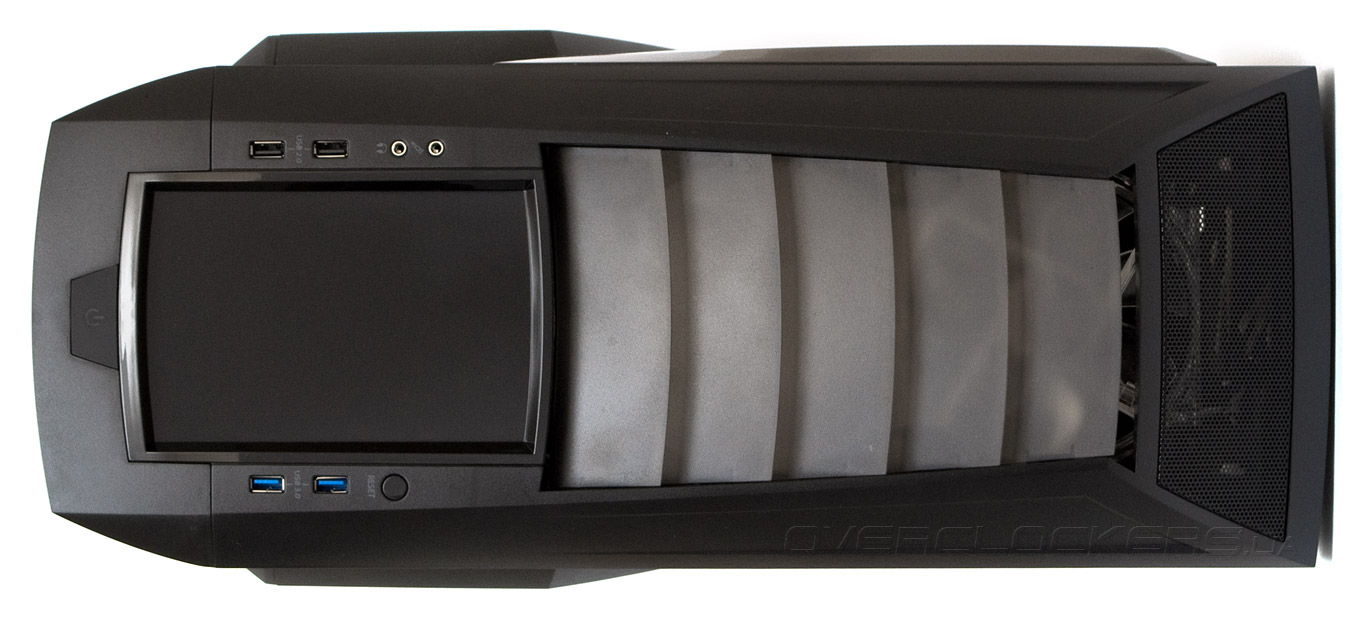

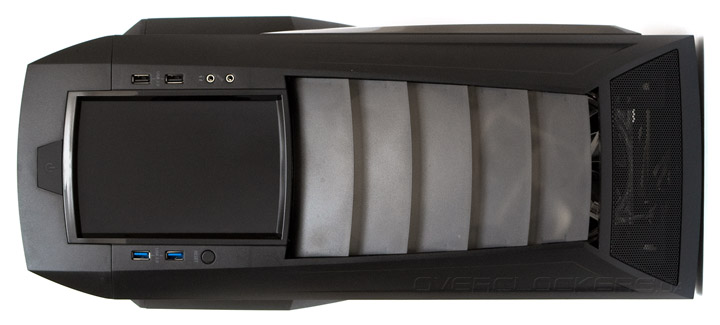

Футуристический внешний вид верхней панели обеспечивается наклоненными под агрессивными углами гранями. Задняя часть верхней крышки имеет вентиляционные отверстия, закрытые пятью полупрозрачными дефлекторами, задачей которых есть уменьшение уровня шума, путем отражения воздушного потока по направлению назад. Спереди сделан крупный лоток (к сожалению — из глянцевого пластика) в котором можно разместить какую либо мелочь или смартфон для подзарядки. Вокруг лотка расположены внешние разъемы и кнопки управления системой. В частности здесь есть клавиша сброса, два порта USB 3.0, трапециевидная кнопка запуска ПК (со встроенным индикатором синего цвета), два порта USB 2.0 и два 3,5-мм аудиопорта.

Zalman Z11 Neo

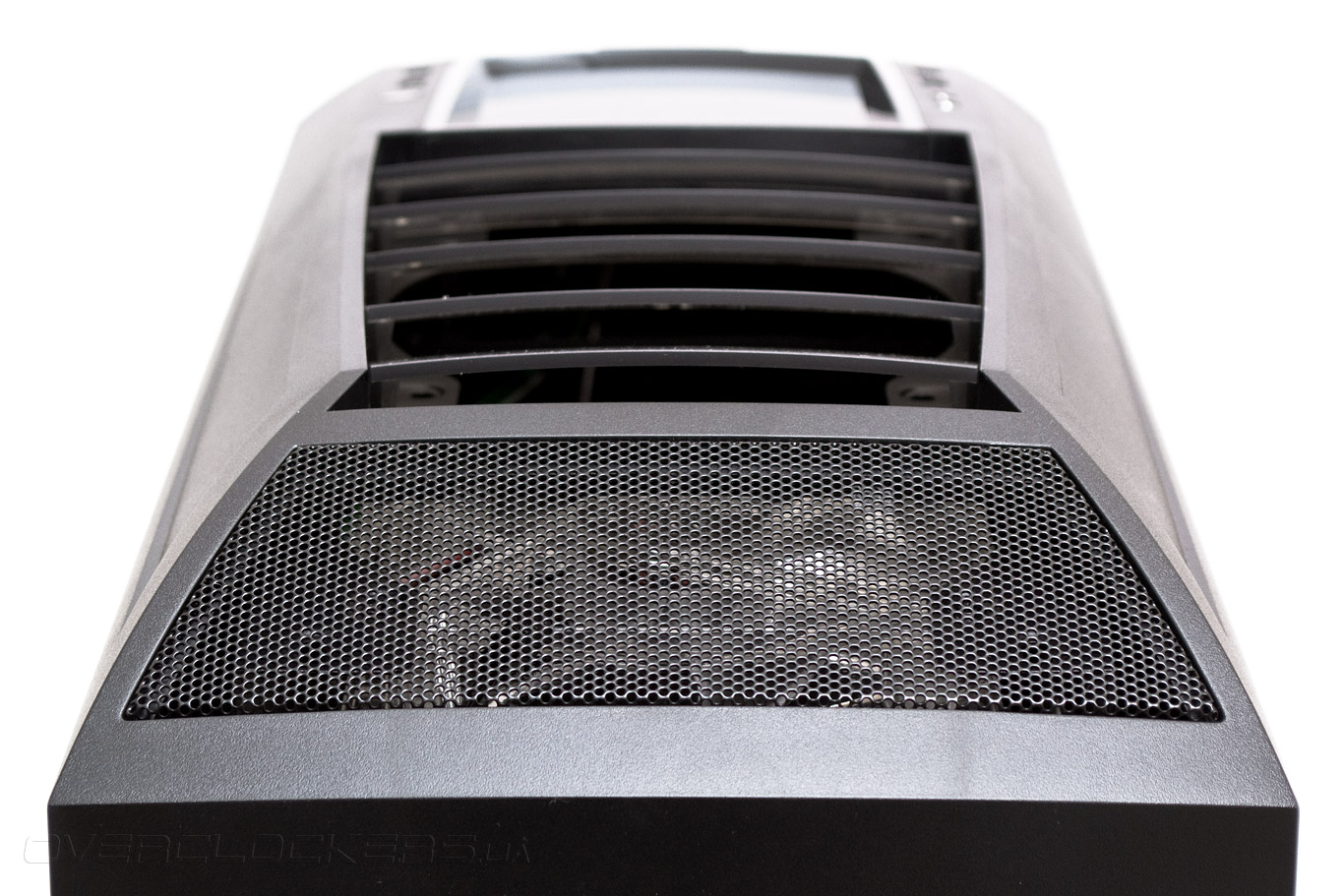

Задняя грань верхней панели и вовсе представляет собой сплошную сетку, а под дефлекторами нет никаких препятствий для движения воздуха. В общем, вытяжная вентиляция в Zalman Z11 Neo организована хорошо, и во многом улучшена относительно предшественника в лице Z11 Plus.

Zalman Z11 Neo

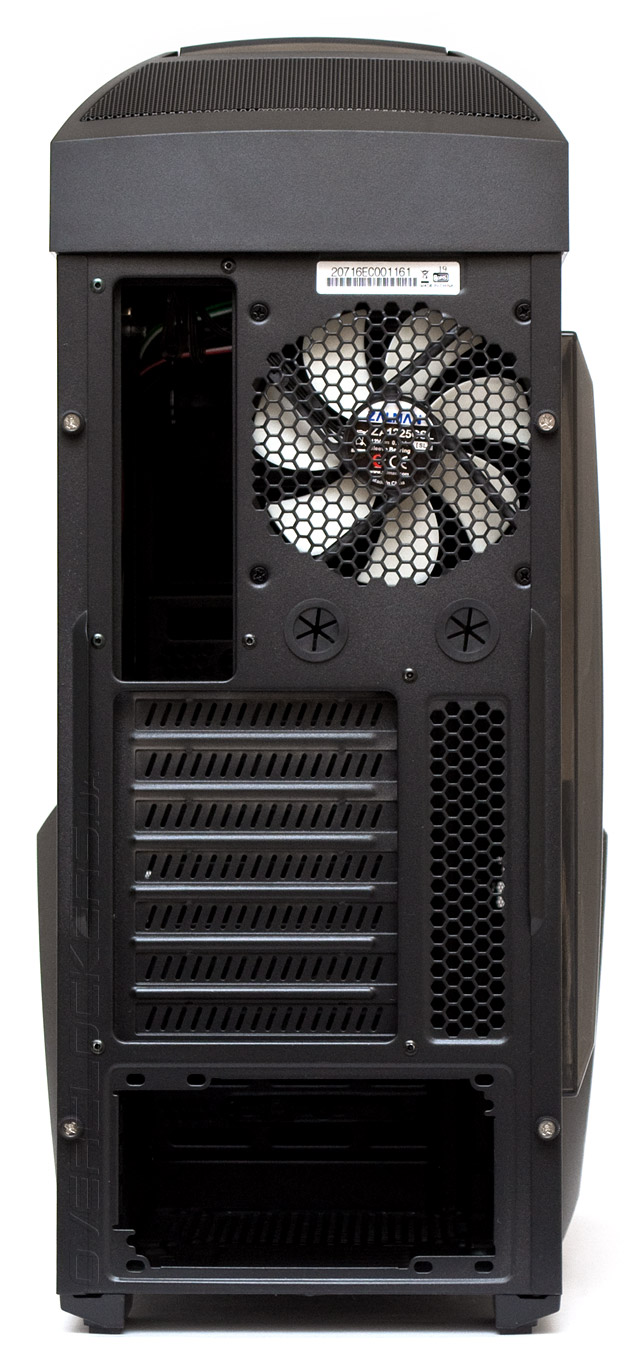

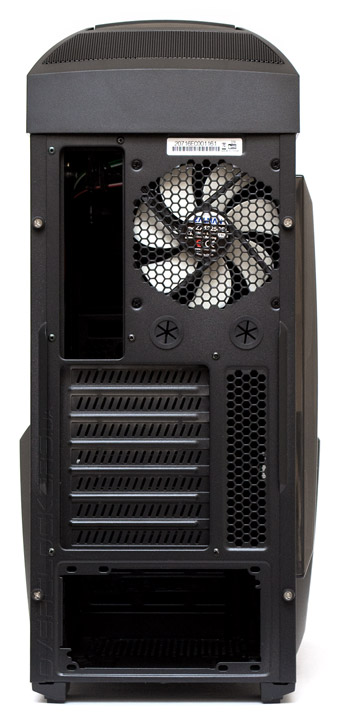

Задняя панель практически никак не изменилась. На своем месте остался предустановленный 120-мм вытяжной вентилятор, два прорезиненных отверстия для вывода наружу шлангов СВО и семь слотов карт расширения, закрытых одноразовыми вентилируемыми заглушками.

Zalman Z11 Neo

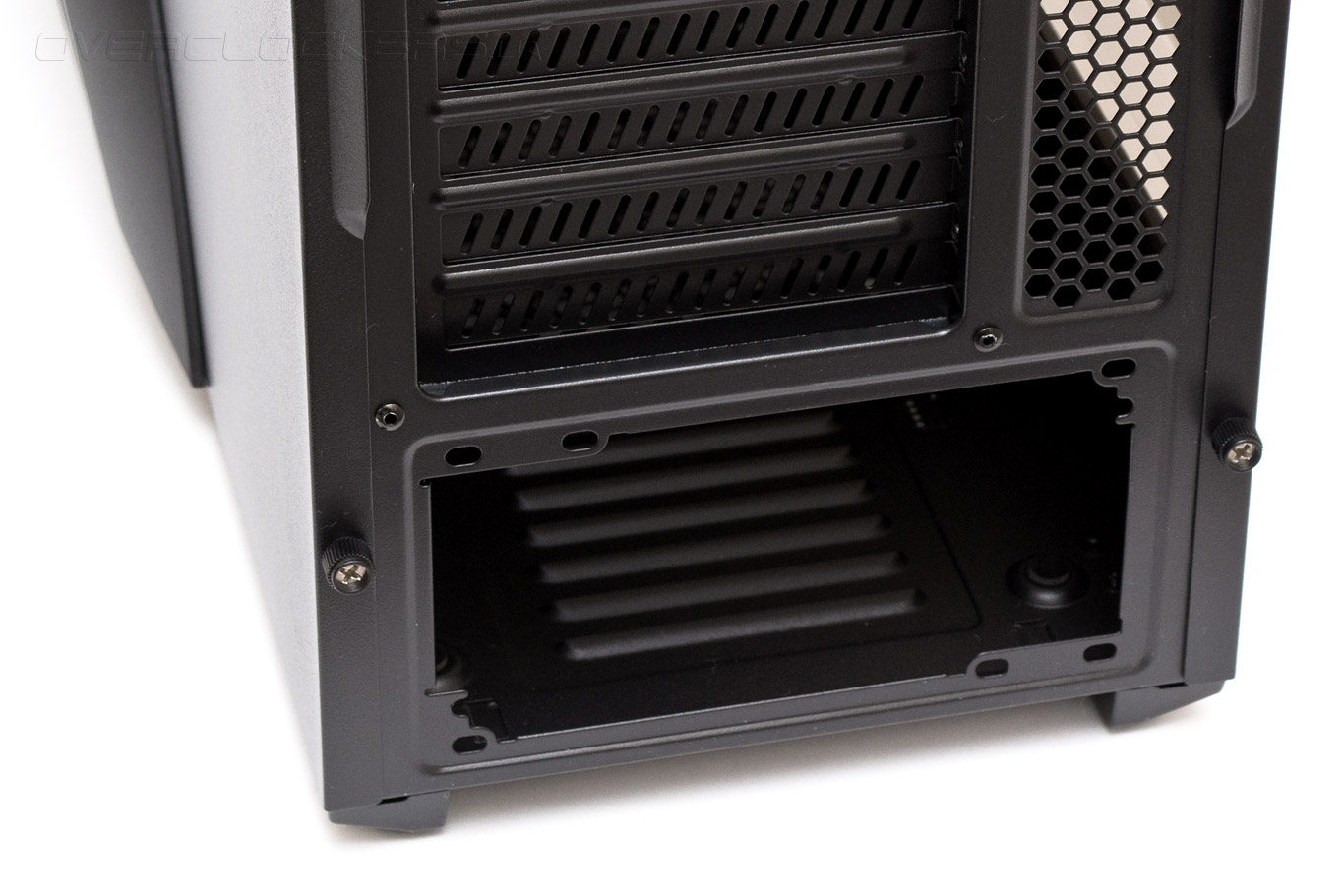

Блок питания можно установить как вентилятором вниз, так и вверх. Эта альтернатива интересна хотя бы потому, что вентиляционные отверстия под БП на нижней панели по-прежнему напоминают узкие бойницы и их может не хватать для нормального охлаждения.

Zalman Z11 Neo

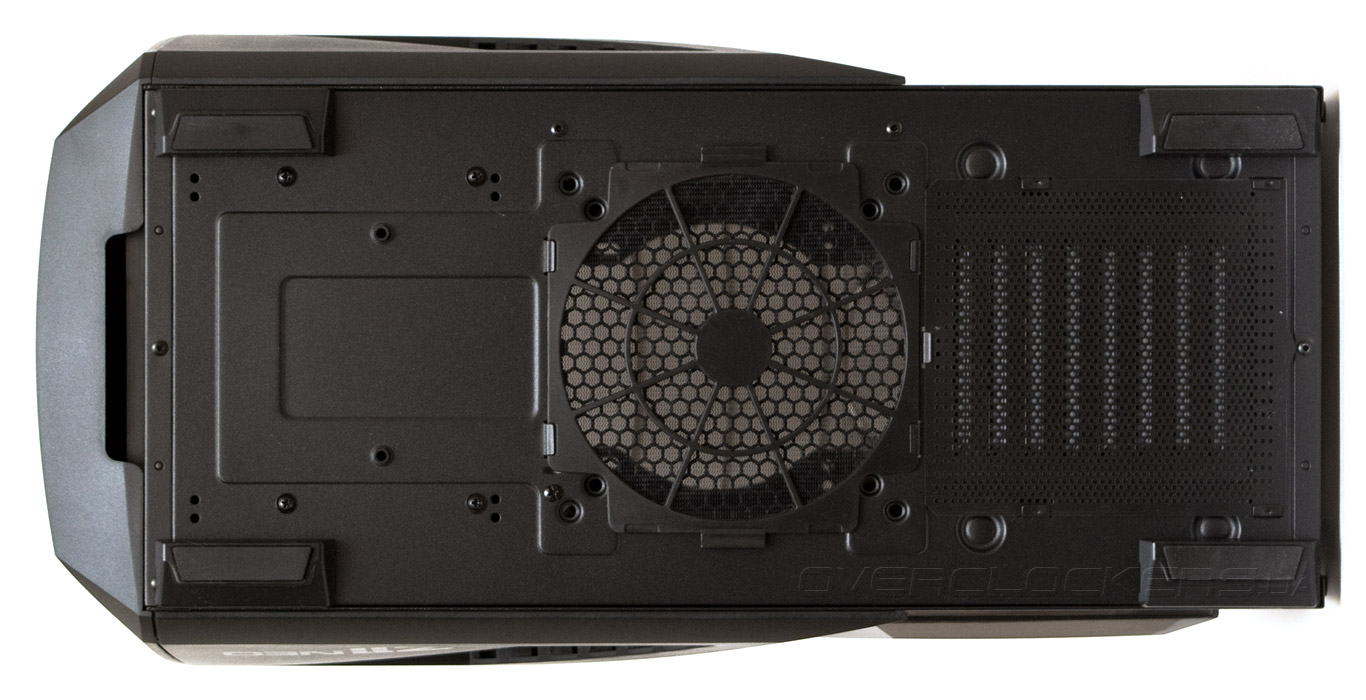

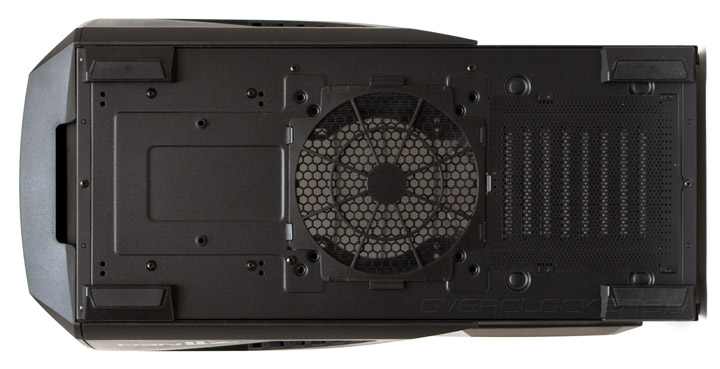

Нижняя панель не изменилась. По центру осталась крупная вентиляционная решетка, закрытая хорошим пылевым фильтром, за которой можно установить один 120- или 140-мм вентилятор. Прорези для вентиляции блока питания защищаются от пыли обычной металлической сеткой, больше мешающей потоку воздуху, нежели способной задерживать пыль.

Zalman Z11 Neo

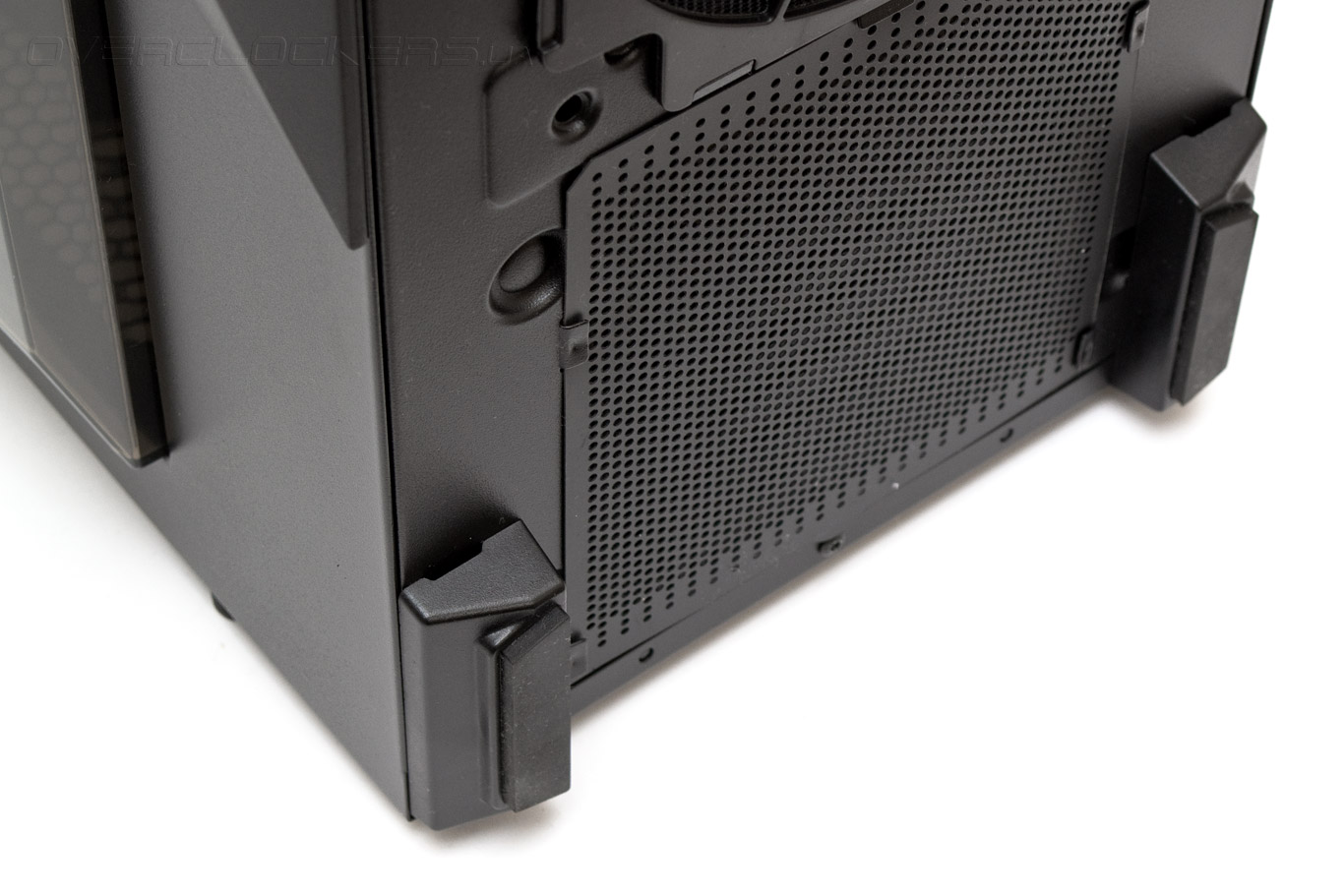

Высота пластмассовых ножек с резиновым основанием — 17 мм.

Zalman Z11 Neo

Заглянем внутрь.
