Внутреннее устройство
Корпус Zalman X3 поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Максимальная высота процессорного кулера равна 175 мм. Оптимальная длина плат расширения во всех слотах составляет 330 мм, при смонтированных впереди вентиляторах толщиной 25 мм. Длина блока питания с установленной корзиной накопителей не должна превышать 160 мм.
Запас пространства под верхней панелью равен 25 мм до кромки материнской платы. Достаточно для вентиляторов, но мало для систем СВО, даже с учетом смещения крепежных отверстий.

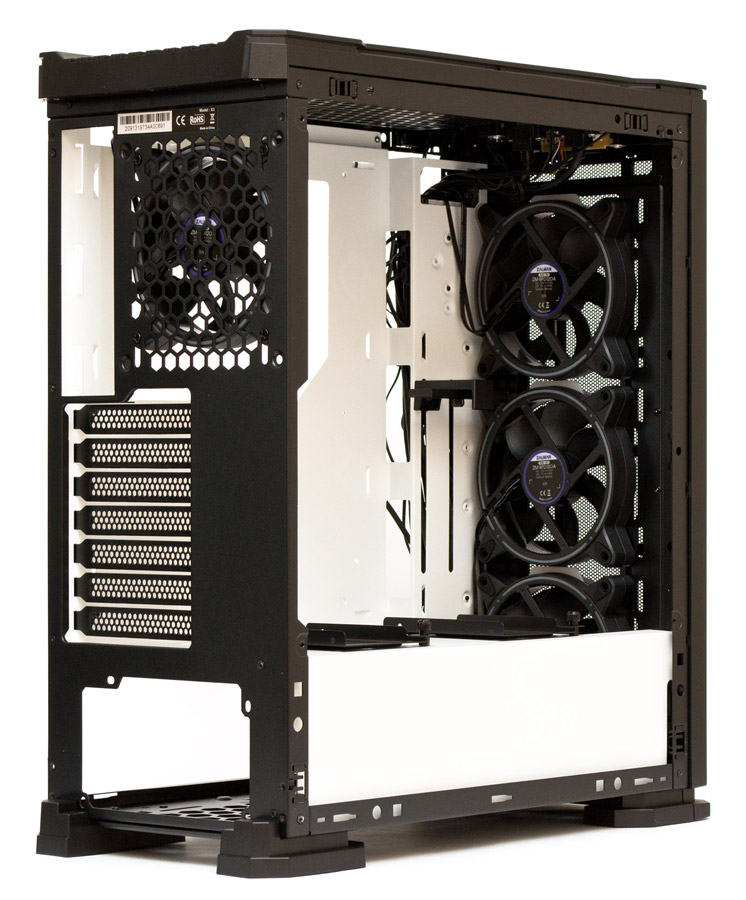

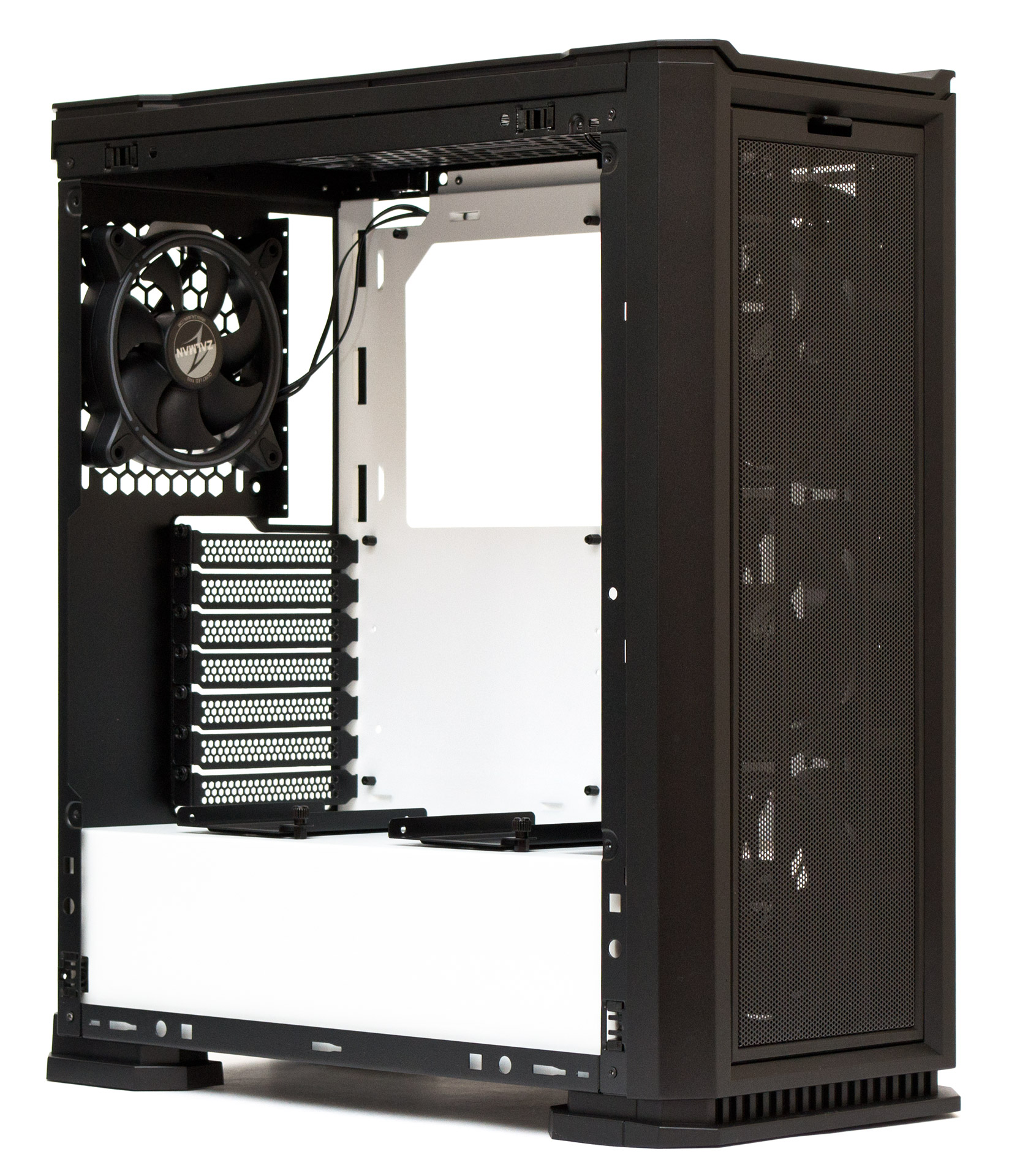

Сзади на вытяжку предустановлен 120-мм вентилятор с семью черными лопастями стандартной конфигурации. Все семь слотов расширения крепятся обычными винтами. Для большего удобства напротив винтов в боковой грани сделан вырез под отвертку.
Вентилятор имеет маркировку ZM-RFD12OA и развивает скорость крыльчатки до 1500 об/мин. Срок наработки на отказ заявлен на отметке в 40000 часов. Разъем подключения к питанию трехконтактный, длина провода составляет 580 мм. Разъем подсветки представляет собой стандартный +5VDG на шлейфе длиной 580 мм. Подшипник гидравлический. Светодиодные элементы встроены по периметру массивной рамки с лицевой и тыльной стороны. На всех крепежных ушках с обеих сторон наклеены резиновые демпферы вибраций.

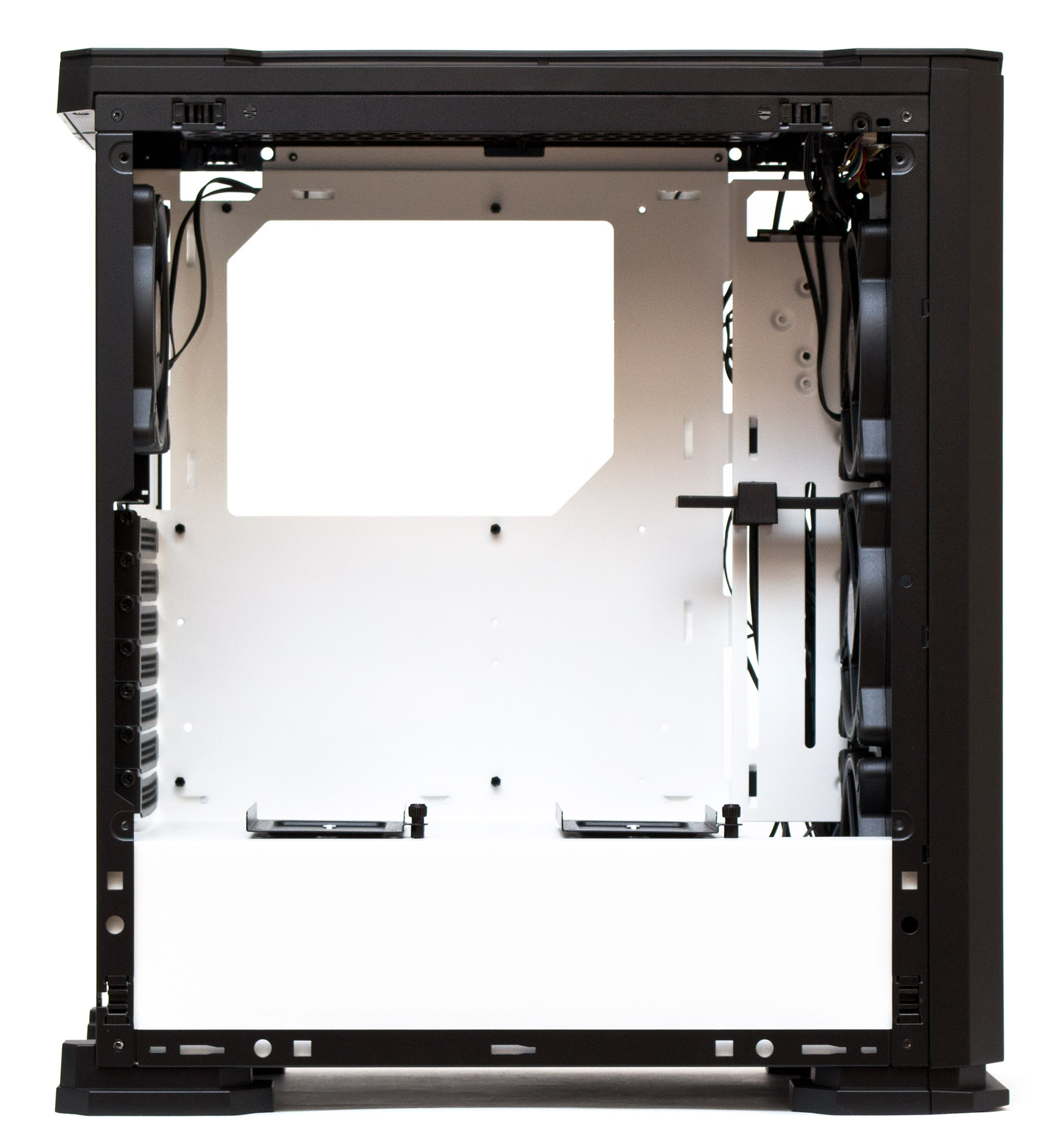

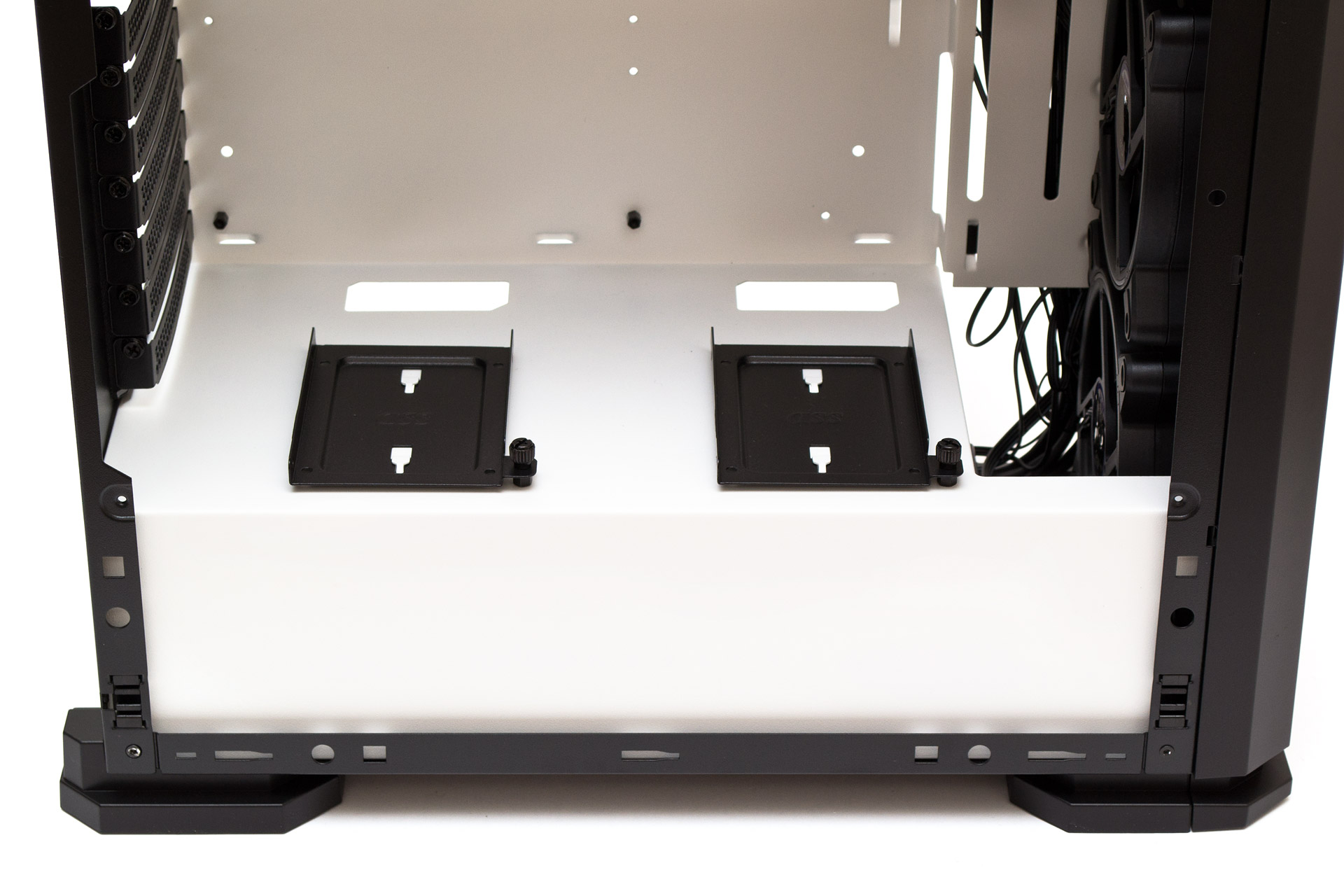

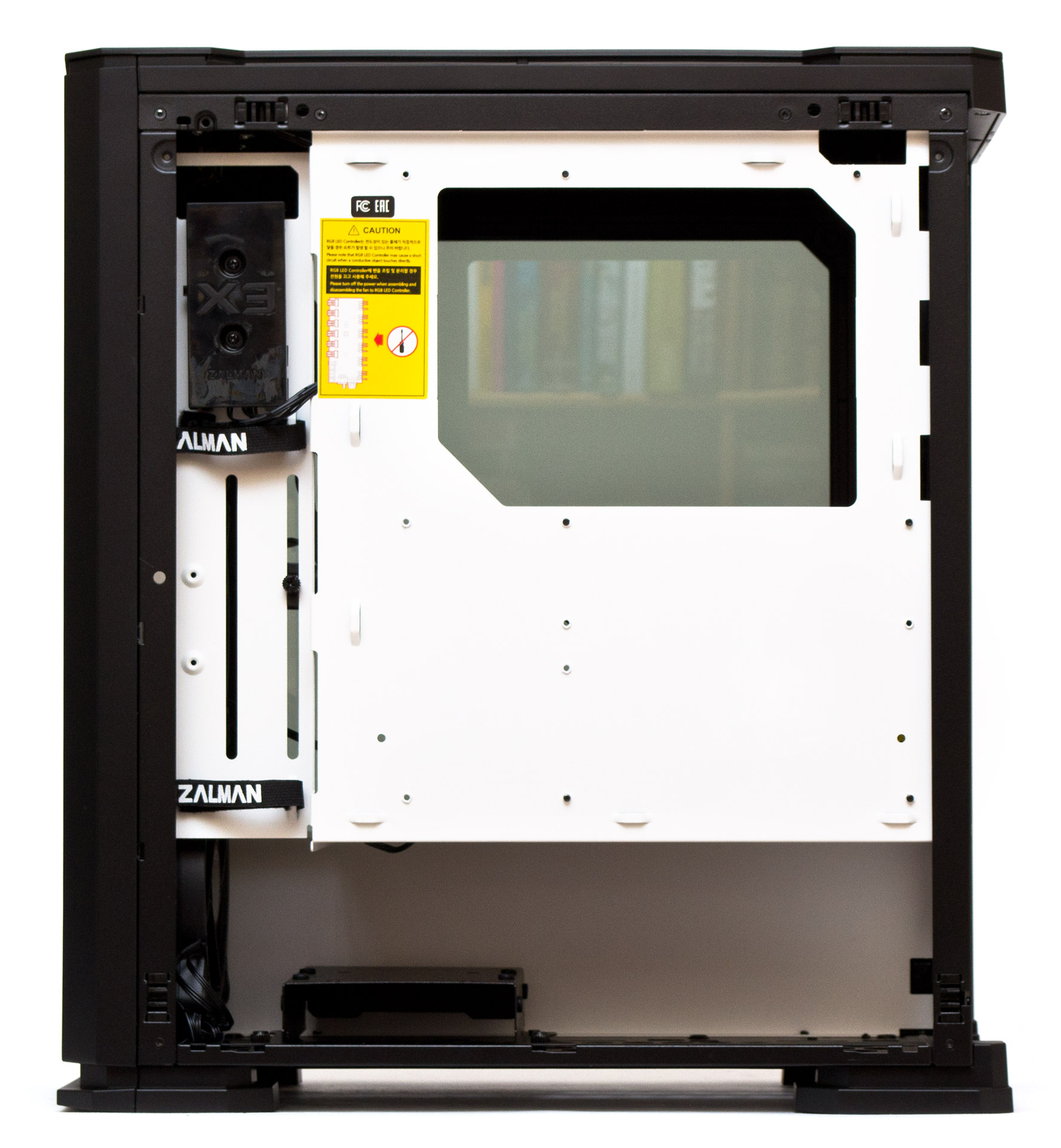

Кожух блока питания и поддон материнской платы окрашены в красивый белый цвет. Отверстий в кожухе на удивление немного — два для укладки проводов посередине и сзади, и одно впереди глубиной в 75 мм и шириной в 140 мм. Два лотка для 2,5″ накопителей закреплены сверху винтами с накатанной головкой.

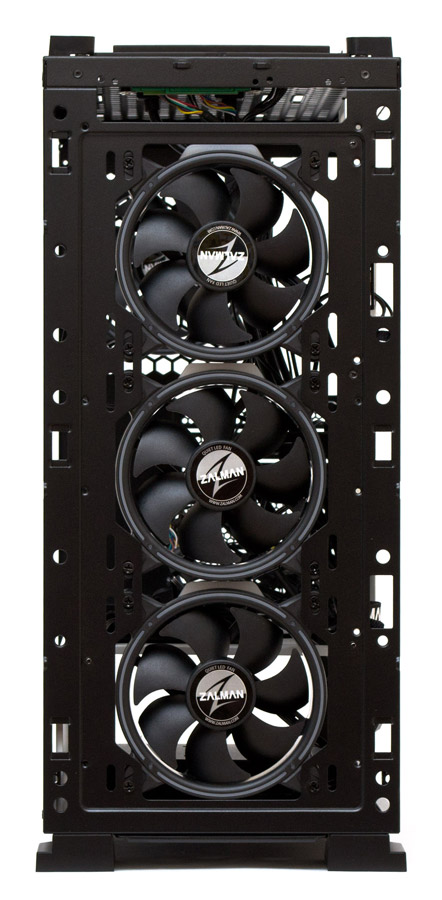

На передней панели внутри прикреплены три 120-мм вентилятора с ARGB-подсветкой, аналогичные тому, что расположен сзади.

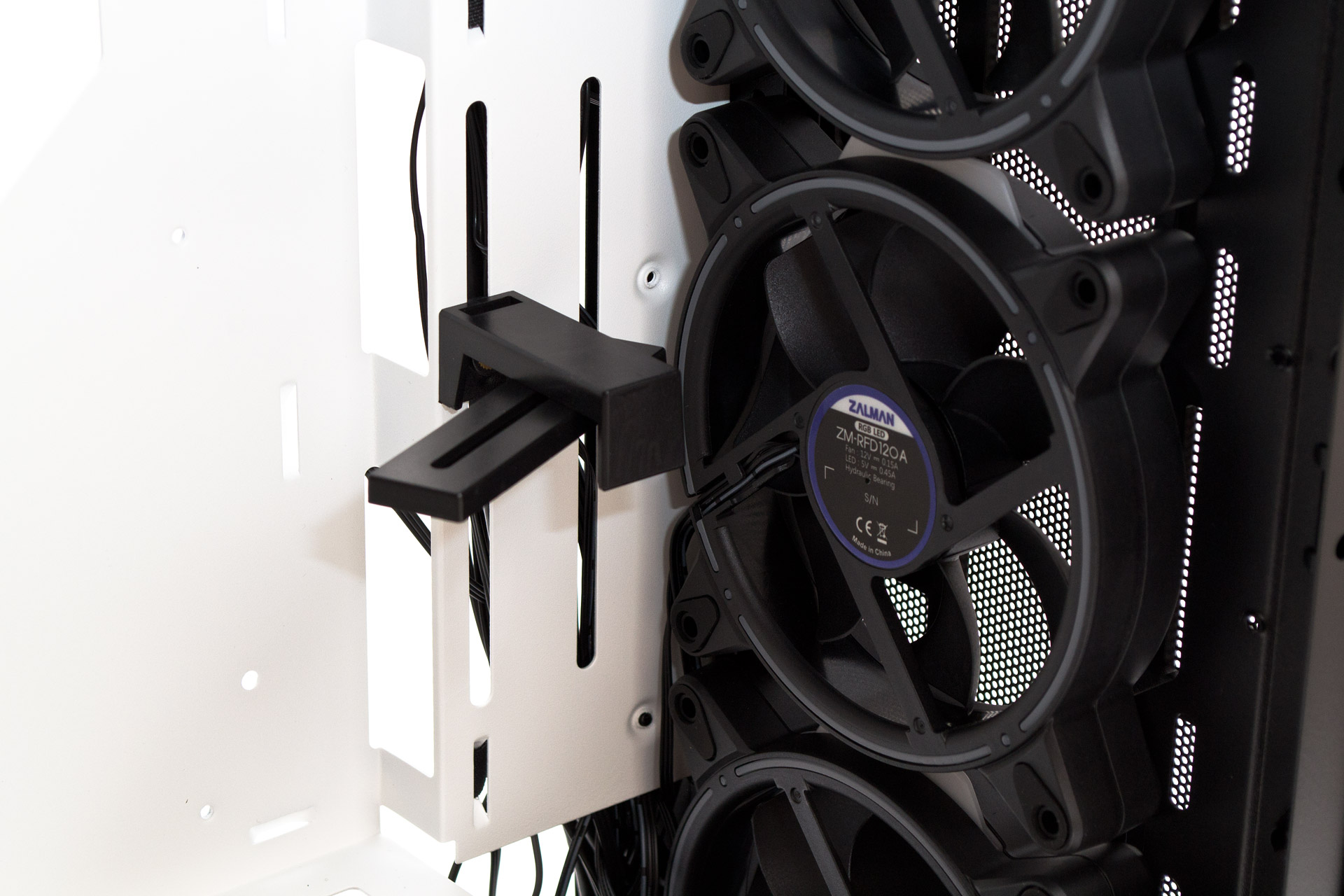

В передней части поддона есть пластиковая рамка для поддержки длинных видеокарт. Держится она на двух винтах с накатанной головкой и для неё можно регулировать высоту крепления, угол поворота и вылета планки. Поддержку можно применять для видеокарт длиннее 225 мм.
На поддоне есть вырез для усилительной пластины кулера, пять отверстий для протяжки проводов и девять проушин для крепления кабельных стяжек. Дополнительно впереди находится две многоразовые липкие ленты для фиксации крупных проводов. Запас пространства по ширине до боковой дверцы составляет всего 10 мм в задней части поддона, и до 34 мм напротив углубления спереди.
Вверху слева двумя винтами закреплен встроенный контроллер вентиляторов и подсветки. Для подключения всех проводов контроллер проще снять.

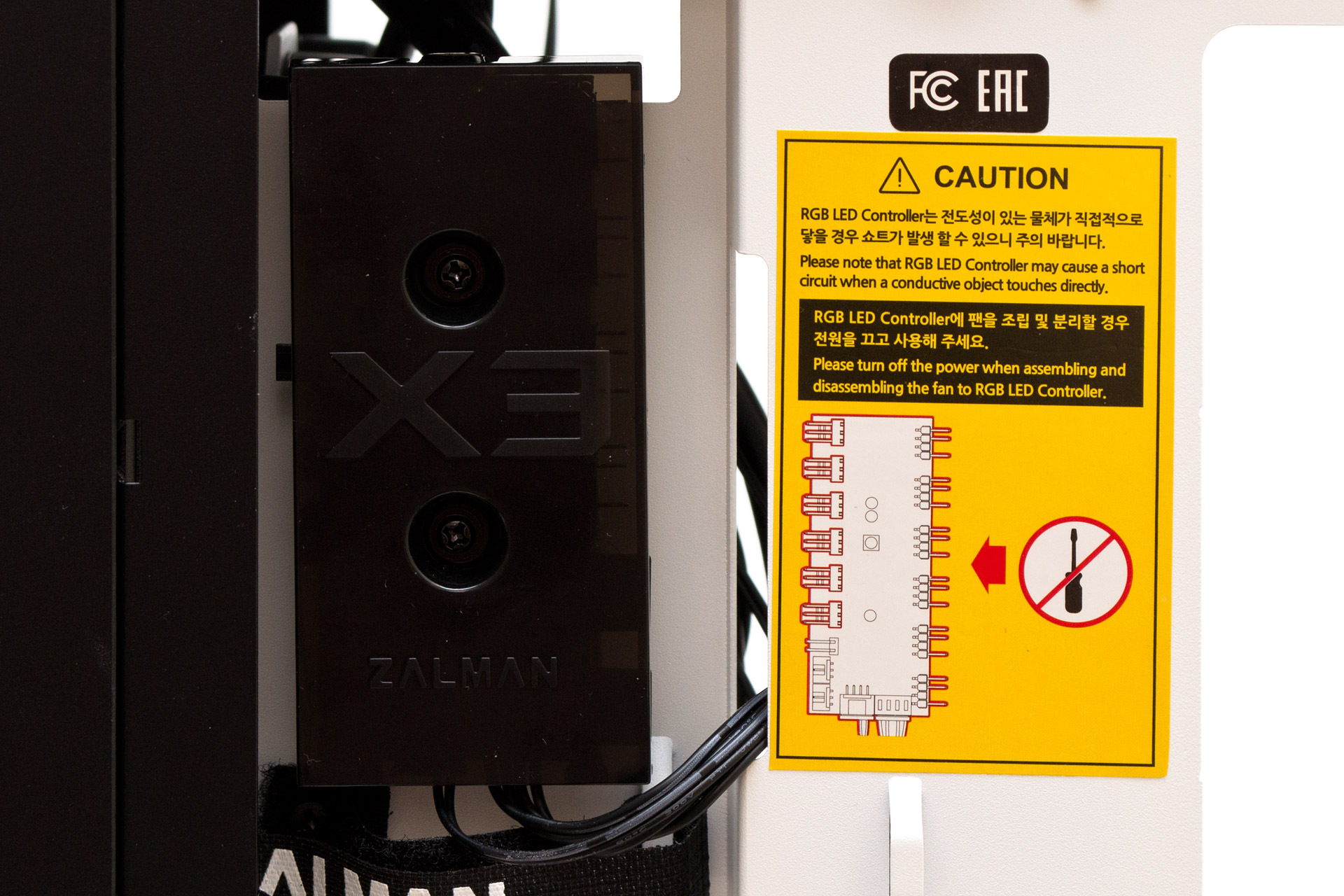

Пластиковая накладка легко снимается с контроллера. Как видим, на печатной плате слева расположено шесть стандартных разъемов для вентиляторов, затем — два контакта от переключателя подсветки и еще два разъема на три контакта для подключения двух лент светодиодной подсветки от верхней панели. Снизу подключается кабель синхронизации с материнской платой и разъем питания Power SATA. По правой стороне есть шесть разъемов +5VDG для подключения подсветки. Два из шести портов с каждой стороны закрыты резиновыми заглушками, чтобы избежать короткого замыкания. Кстати, по центру еще есть мелкая кнопка, подписанная как «Speed». Но регулирует она не скорость вентиляторов, а скорость воспроизведения световых эффектов, записанных непосредственно в памяти устройства.

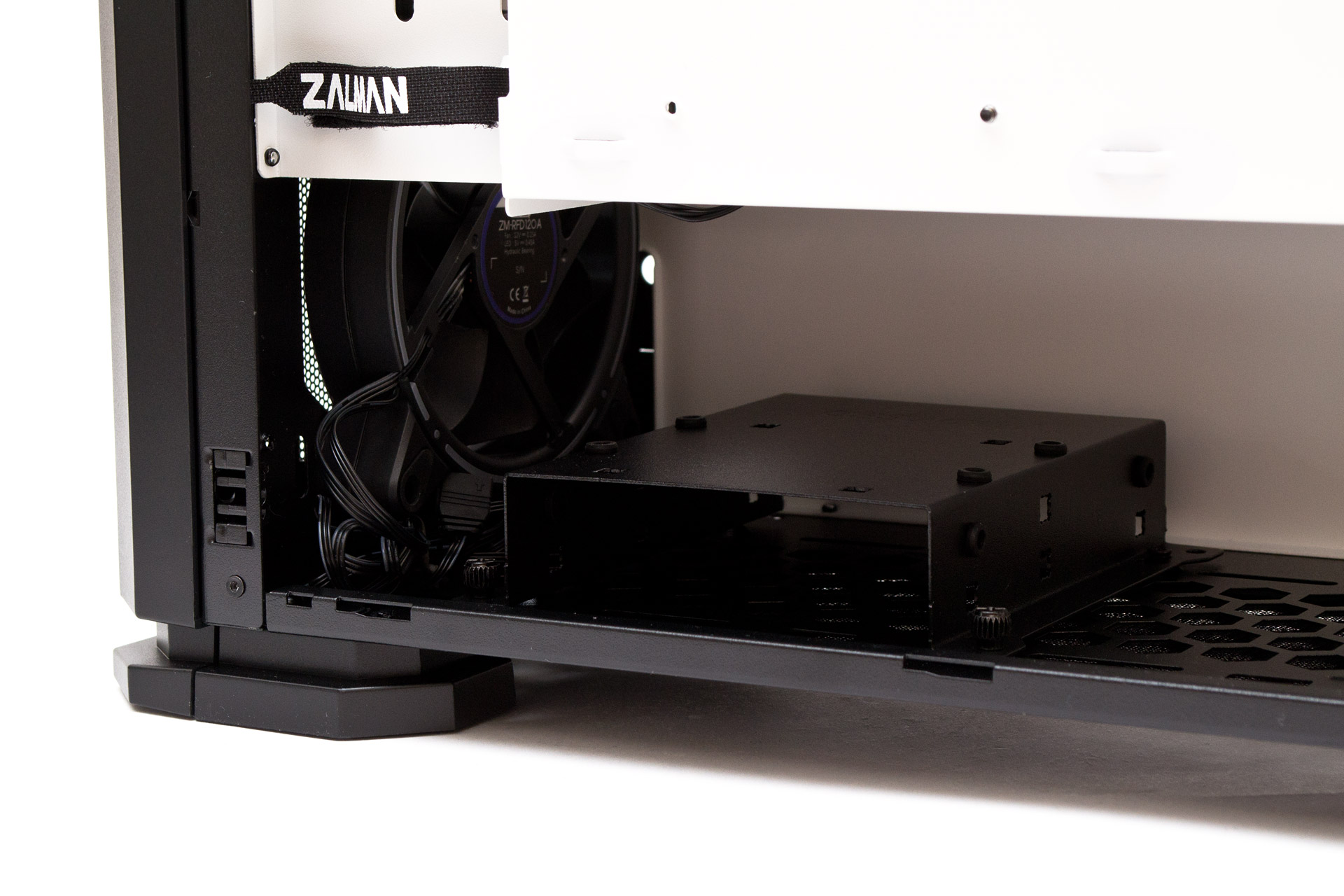

Спереди предусмотрена съемная корзина для двух дисков. Держится она на двух винтах с накатанной головкой. Через резиновые прокладки винтами тут можно зафиксировать два 3,5″ жестких диска, либо один 3,5″ и один 2,5″ накопитель. Запас пространства перед корзиной равен 35 мм.

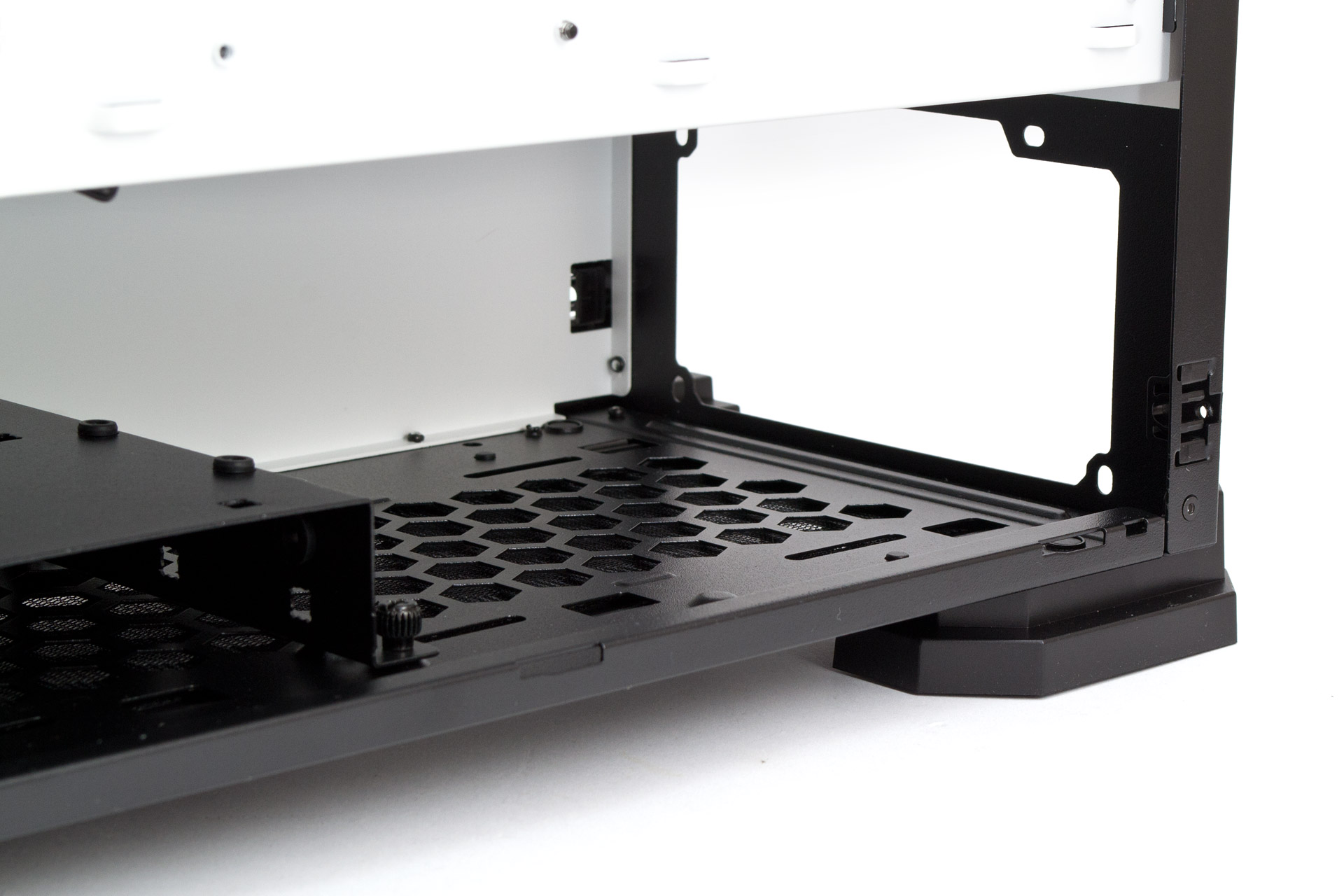

На посадочном месте блока питания нет ничего примечательного. Вместе с корзиной поместится БП длиной до 160 мм, с учетом изгиба проводов.
Верхняя панель легко отсоединяется от корпуса, если потянуть её за выступ сзади. Кабеля на ней не закреплены. По бокам можно увидеть два рассеивателя для светодиодных лент.

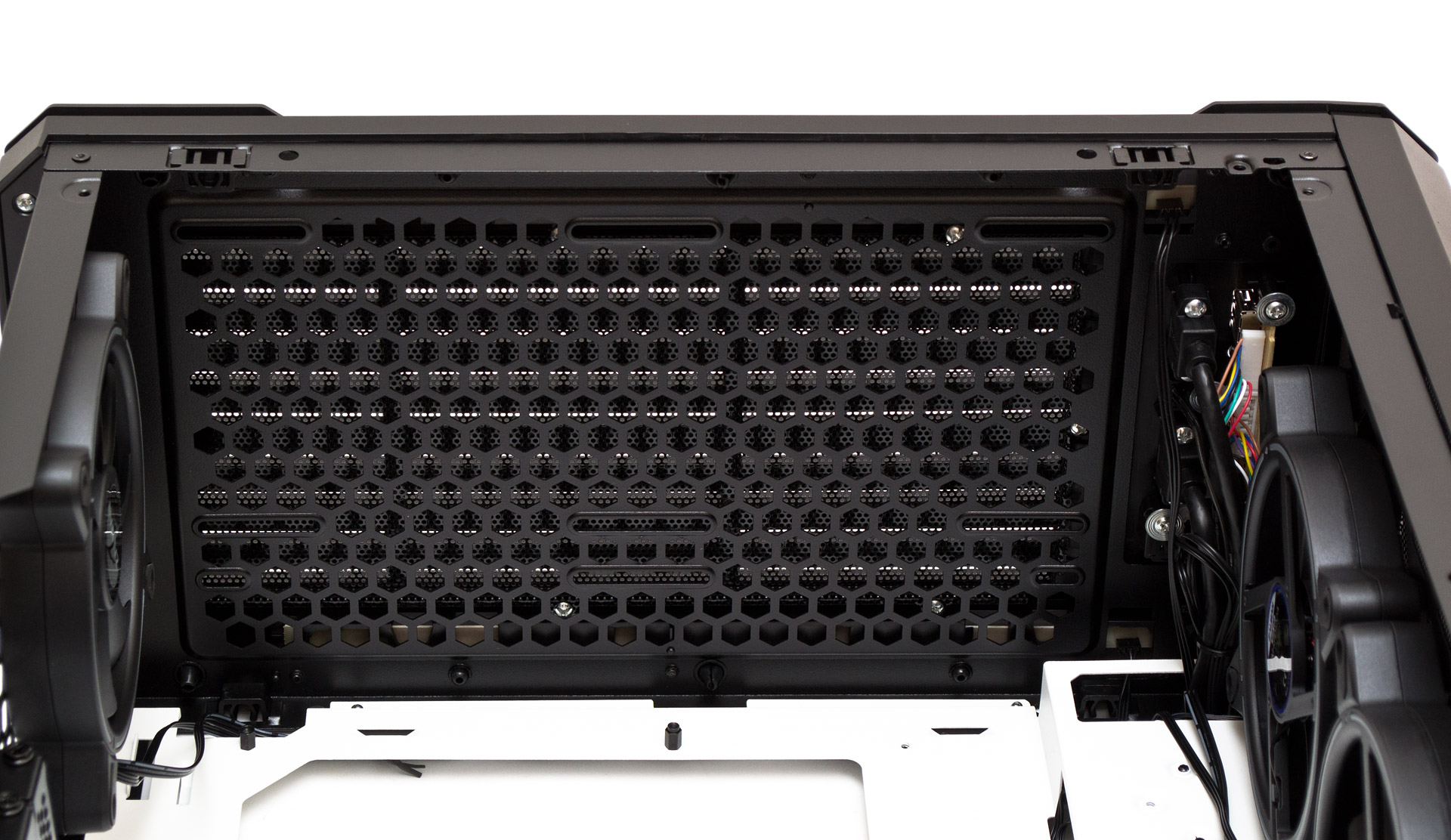

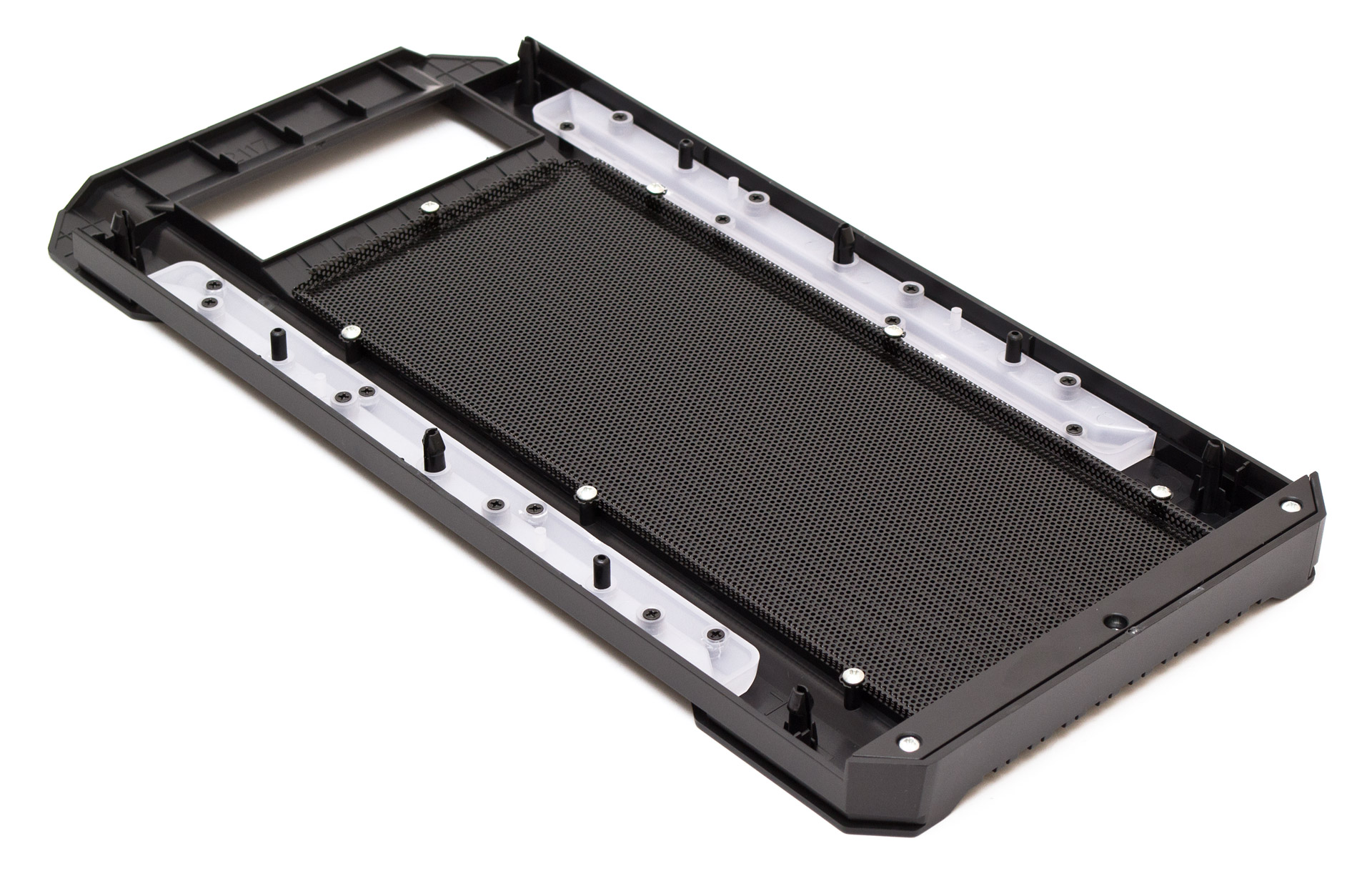

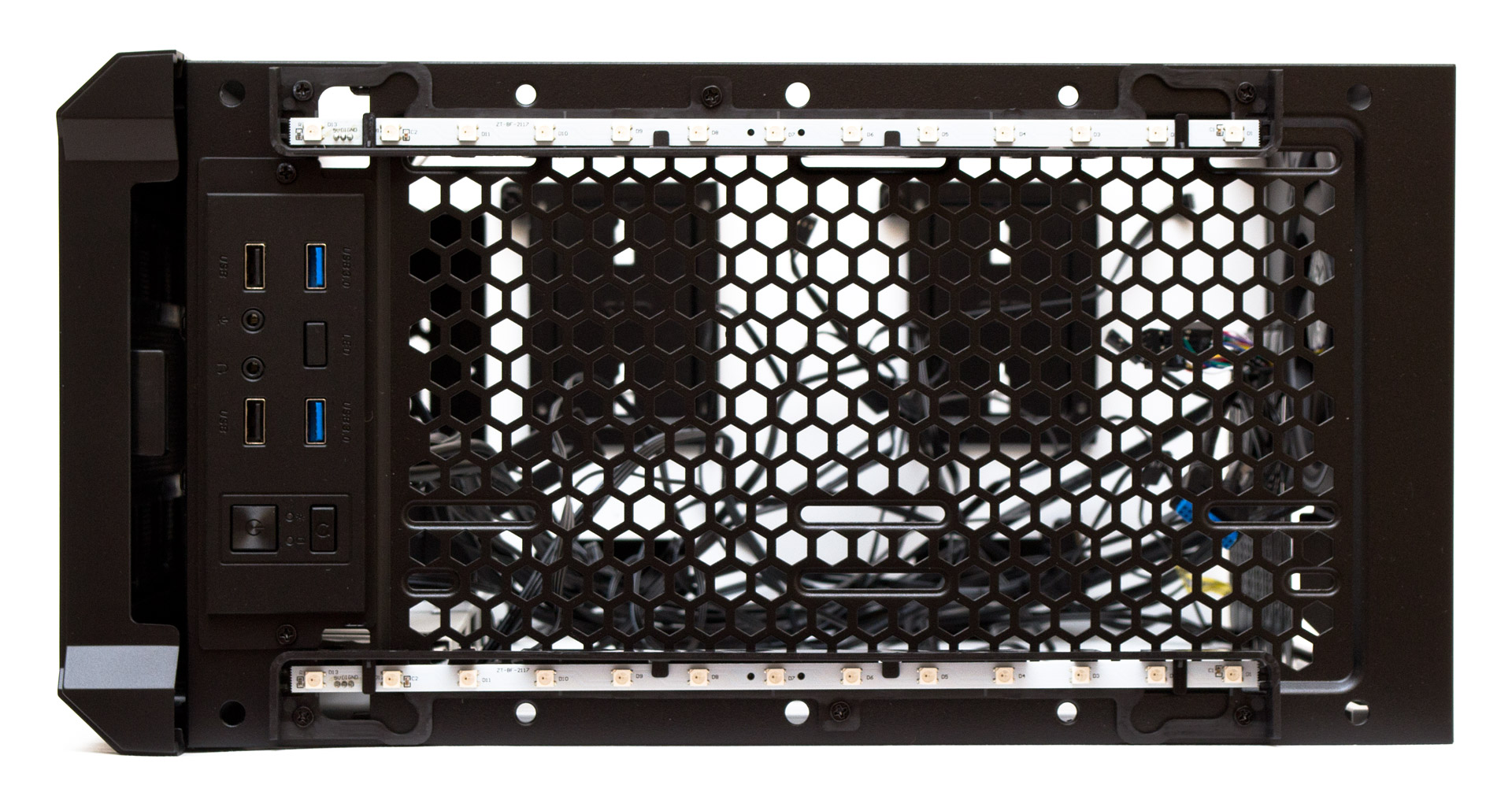

На верхней панели есть крупноячеистая решетка и два набора удлиненных посадочных отверстий, смещенных в левую сторону. Сюда можно закрепить два 120- или два 140-мм вентилятора. Но предварительно придется частично открутить левую ленту светодиодов, поскольку она перекрывает собой крепежные отверстия.
Передняя панель тоже легко снимается вслед за верхней, если потянуть её снизу.

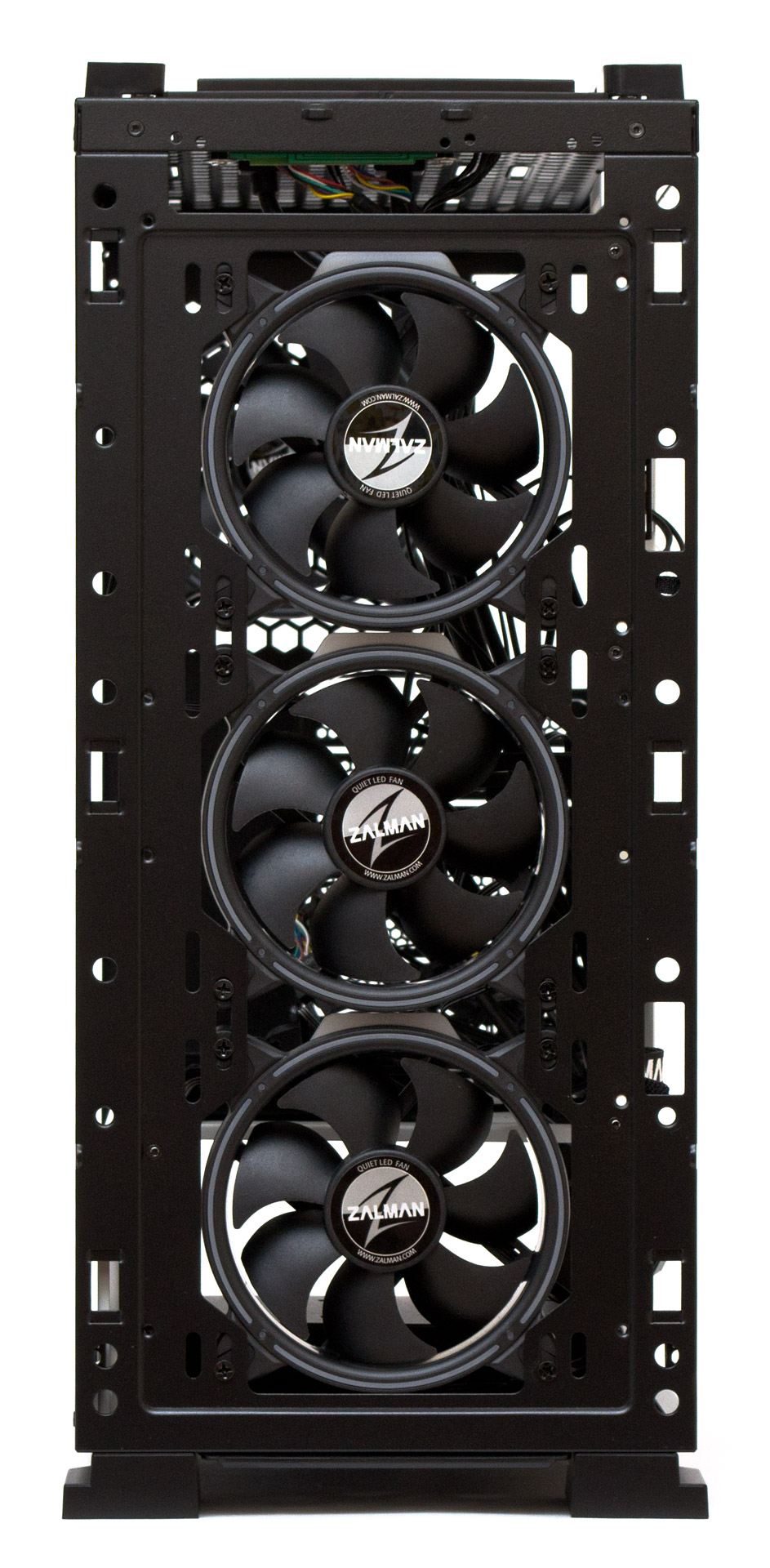

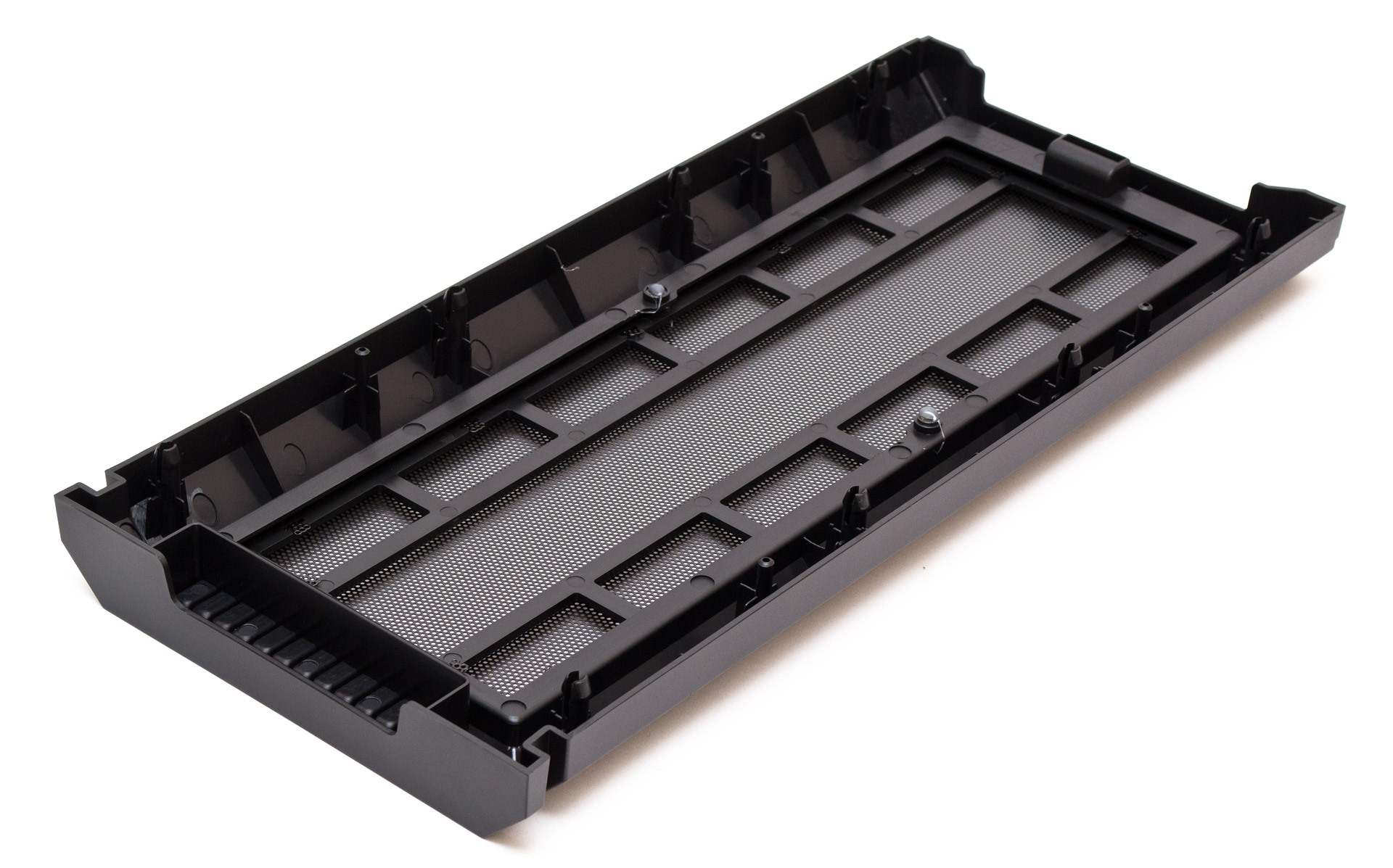

А так выглядит фронтальная панель без пластикового обвеса. Она может принять три 120-мм или два 140-мм вентилятора. Либо СВО соответствующего формата.

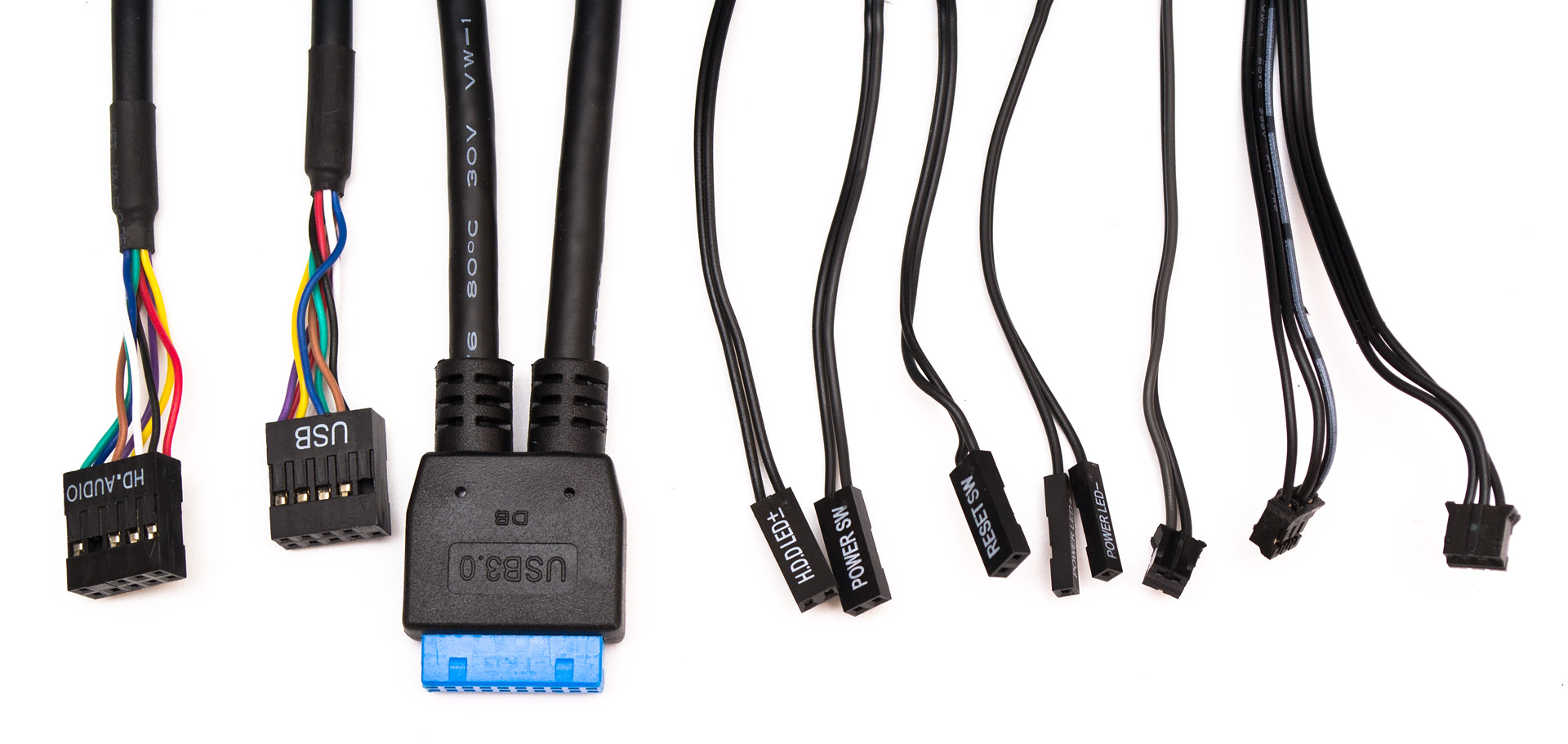

В набор кабелей от корпуса входит разъем HD Audio, колодка USB 2.0, колодка USB 3.0, четыре пары проводов от кнопок запуска и перезагрузки системы, индикатора питания и активности накопителей, кабель от кнопки управления подсветкой на два контакта и два кабеля на три контакта от светодиодных лент верхней панели. Все провода окрашены в черный цвет и имеют достаточную для подключения длину.
Перейдем к сборке системы и тепловому тесту.
