Обзор корпуса Thermaltake Core V1

Появление несколько лет назад серии корпусов Core ознаменовало новую эру в истории компании Thermaltake, выведя ее из определенного «идейного» застоя. Данная линейка сильно отличается от своих предшественников и аналогов в первую очередь тем, что максимально адаптирована под современные реалии мира компьютерных комплектующих. Другими словами, в ней отсутствуют анахронизмы, корпуса, как правило, выполнены по модульной схеме и отдельное внимание уделено хорошей вентиляции. К сожалению, рассмотреть все выпущенные модели Core-серии мы вряд ли сможем до того, как они устареют и потеряют свою актуальность. Но все же, кое-что попадает к нам изредка в руки, и мы незамедлительно отправляем это на обзор. В данной статье будет рассмотрен довольно милый, на первый взгляд, Mini-ITX-корпус Thermaltake Core V1, который с большой долей вероятности заинтересует пользователей, желающих собрать маленькую, но мощную настольную систему.

Thermaltake Core V1

Характеристики

Модель Thermaltake Core V1
Страница продукта thermaltake.com
Тип корпуса mini-ITX (Cube)
Размеры, мм 276 (В) x 260 (Ш) x 316 (Г)
Материал ABS пластик, сталь, акрил
Вес, кг 3,2
Цвет Черный
Форм-фактор Mini-ITX
Устройства 5,25″
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 2 / 2 (2,5″ накопитель можно поставить на место 3,5″)
Поддерживаемое количество слотов расширения 2
Вентиляторы передние — 1 х 120 / 140 / 200 мм (1 х 200 мм установлен)
задние — 2 х 80 мм (опционально)
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Окно на верхней панели.
Рекомендованная стоимость, $ 50

Упаковка и комплект поставки

Коробка корпуса выдержана целиком в духе всех последних изделий компании — на ней спереди и сзади присутствует монохромная полиграфия, схематически изображающая интерьер и экстерьер шасси. А по бокам приведены технические характеристики и на нескольких языках описаны основные достоинства продукта. Защита от повреждений тоже вполне обычная — несколько демпферов из пенопласта и пластиковый пакет.

Thermaltake Core V1Thermaltake Core V1

Корпус попал нам на тест далеко не в новом состоянии, потому некоторых винтиков в комплекте не хватало. Изначально туда должны были входить:

  • инструкция по сборке;
  • четыре одноразовые кабельные стяжки;
  • две резиновые ножки для поддержки блока питания;
  • восемь резиновых демпферов для 3,5″ накопителей;
  • четыре винта для материнской платы;
  • четыре винта для блока питания;
  • восемь винтов с плоской шляпкой для 3,5″ накопителей;
  • восемь мелких винтов для нижней фиксации 2,5″ дисков;
  • четыре мелких винта для боковой фиксации 2,5″ дисков.
Thermaltake Core V1

Внешний вид

Выглядит Thermaltake Core V1 достаточно просто и это придает ему дополнительный шарм в вместе с небольшими габаритами. Корпус представляет собой кубическую коробку черного цвета с закругленной (по верхней и нижней граням) передней панелью, сделанной из металлической перфорированной сетки. За решеткой просматривается поролон пылевого фильтра и крупный вентилятор. По центру снизу закреплен серебристый логотип компании. Больше спереди ничего нет, все очень лаконично.

Thermaltake Core V1

На левой боковине передней панели находится набор кнопок и интерфейсных разъемов. В отличие от других подобных моделей, переставить его направо не получится. Дверца имеет крупную вентиляционную перфорацию в верхней своей половине, снабжена штампованной ручкой для облегчения демонтажа и держится на двух винтах с пластиковой накатанной головкой.

Thermaltake Core V1

На боковой панели интерфейсов размещаются два сигнальных светодиода синего и красного цвета (работы системы и активности накопителей). Под ними — большая круглая кнопка запуска ПК, а еще ниже — два вертикальных порта USB 3.0, два 3,5-мм аудио разъема и маленькая круглая клавиша перезагрузки.

Thermaltake Core V1

Правая боковая панель имеет все тоже, что и левая — перфорацию, штампованную ручку и два винта с накатанной головкой. Больше ничего примечательного здесь обнаружено не было.

Thermaltake Core V1

На верхней панели находится прозрачное акриловое окошко, размером 190х175 мм, утопленное заподлицо с дверцей. Панель съемная, снабжена штампованной ручкой и двумя винтами с пластиковой головкой (куда же без них...).

Thermaltake Core V1

Конфигурация задней панели прямо указывает на горизонтальное размещение материнской платы внутри. Сверху есть две посадочные решетки для двух 80-мм вентиляторов. Два слота расширения, закрытые многоразовыми вентилируемыми заглушками находятся вертикально справа. Крепления заглушек прикрыты декоративной пластиковой вставкой. Блок питания располагается горизонтально снизу.

Thermaltake Core V1

Блок питания защищен от попадания пыли хорошим съемным фильтром. Посадочные отверстия для БП позволяют ориентировать его как вентилятором вниз, так и вверх.

Thermaltake Core V1

На дне корпуса, помимо ножек и решетки с пылевым фильтром есть два ряда отверстий (по четыре в каждом ряду). Они предназначены для крепления резиновых упоров блока питания, в зависимости от его длины. Кстати, нижняя панель тоже съемная и тоже имеет штампованную ручку и удерживается двумя винтами с накатанной головкой.

Thermaltake Core V1

Ножки у корпуса самые обычные, пластиковые, без резиновых нашлепок. Их высота составляет 15 мм. Имеют склонность скользить по столу, потому резинки на них лучше наклеить самостоятельно после приобретения корпуса, раз производителю было лень это сделать.

Thermaltake Core V1

Так выглядят съемные панели корпуса с обратной стороны — верхняя, нижняя и две боковые (они идентичны между собой, потому вторую на фотографии не приводим). Все панели достаточно прочные на изгиб, благодаря ребрам жесткости и небольшому размеру. Пластиковые ножки, как видим, держатся на обычных защелках, а акриловое окно закреплено с помощью изогнутых металлических лепестков. Все дверцы имеют гильотинный тип открывания, то есть, снимаются сразу в сторону, без сдвигания назад.

Thermaltake Core V1

Посмотрим, как выглядит интерьер шасси.

Внутреннее устройство

Поскольку верхняя, нижняя и обе боковые панели снимаются, доступ ко всем внутренним компонентам Thermaltake Core V1 обеспечивается со всех сторон. Это очень удобно как при сборке, так и при обслуживании шасси. Корпус поддерживает установку в горизонтальном положении материнских плат исключительно формата Mini-ITX. Максимальная допустимая высота процессорного кулера составляет 140 мм. Возможная длина плат расширения достигает 255 мм в пределах корпуса или 285 мм, если карта выходит в пространство передней панели. Допустимая длина стандартного блока питания — до 200 мм включительно.

Thermaltake Core V1

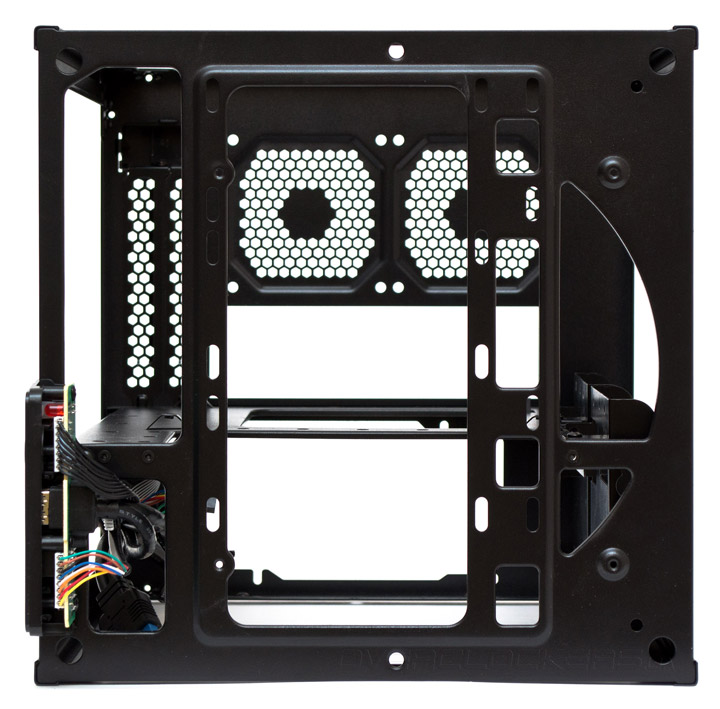

Внутренний объем корпуса условно поделен поддоном материнской платы на две части — верхнюю и нижнюю. Верхняя предназначена для материнской платы и видеокарты. Нижняя часть практически полностью занята блоком питания и проводами от него.

Thermaltake Core V1

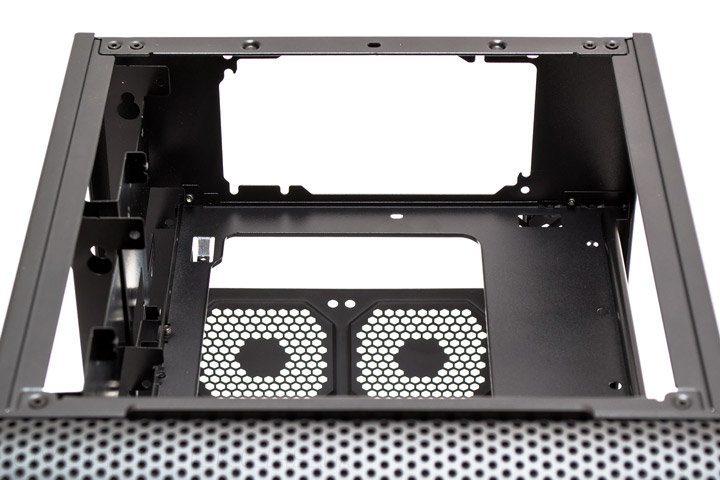

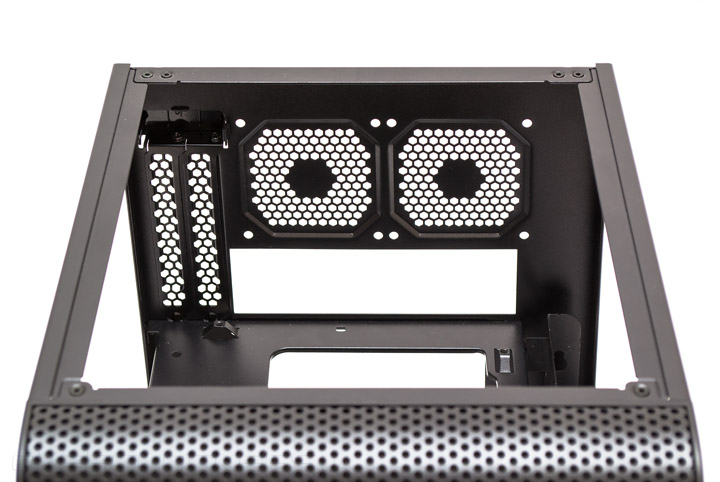

На заднюю панель верхнего отсека можно установить два 80-мм вентилятора. Однако стоит учитывать, что на материнских платах Mini-ITX формата редко встречается больше одного разъема питания для корпусных пропеллеров. Заглушки слотов PCI держатся на обычных винтах, прикрытых декоративной пластиковой накладкой.

Thermaltake Core V1

Две корзины накопителей крепятся вертикально в правой части корпуса. Каждая удерживается всего одним обычным винтом. Нужно признать, что место для них подобрано очень удачно — тут получается наиболее холодная зона шасси, обдуваемая к тому же крупным передним вентилятором.

Thermaltake Core V1

В каждую корзину можно прикрепить с помощью винтов и резиновых прокладок один 3,5″ жесткий диск и один 2,5″, либо два 2,5″ накопителя. Ориентация у них может быть только одна — разъемами вверх, в сторону материнской платы.

Thermaltake Core V1

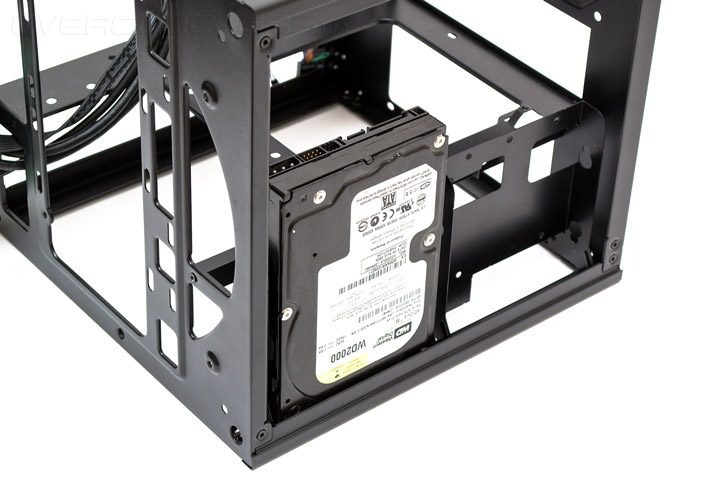

Так выглядит корзина накопителей после установки на место.

Thermaltake Core V1

Почти все пространство передней панели является открытым и вентилируемым. Справа можно увидеть вертикальный прямоугольный вырез — он нужен, чтобы у пользователя была возможность установки видеоадаптеров длиной до 285 мм. Без выреза пришлось бы ограничиться 255 мм. Прорезь в передней части поддона материнской платы достигает по глубине 80 мм. Это позволит без особых сложностей закрепить сюда односекционный радиатор СВО в сборе с вентиляторами на 120- или 140-мм.

Thermaltake Core V1

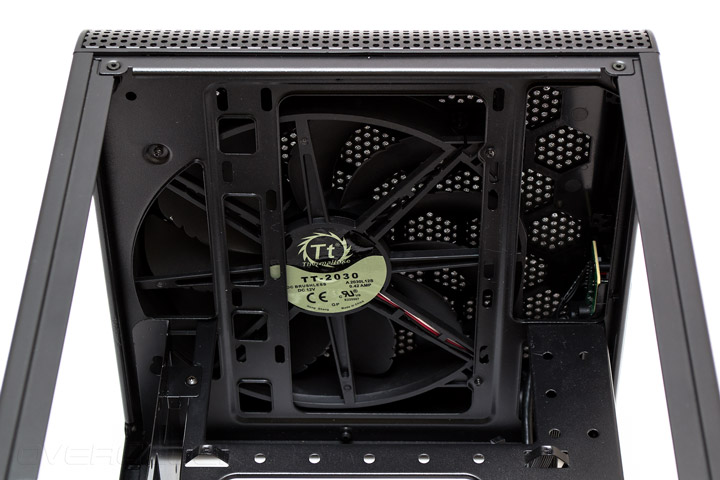

Так выглядит место крепления блока питания изнутри, если перевернуть корпус. Касательно ориентации БП, можно посоветовать ставить его вентилятором вниз, за исключением случаев, когда жизненно необходимо дополнительное охлаждение зоны расположения процессорного разъема. Кстати, после установки БП перекрывает собой вырез под усилительную пластину процессорного кулера. Так что его лучше закрепить заранее.

Thermaltake Core V1

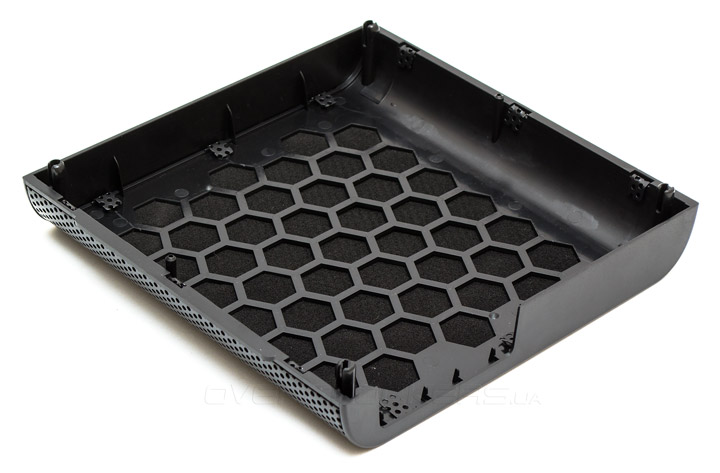

Передняя панель держится на четырех пластиковых креплениях и снимается очень легко — достаточно потянуть за специальный выступ снизу. С обратной стороны видим поролоновый пылевой фильтр, дополнительно зафиксированный крупной пластмассовой сотовой решеткой. Панель интерфейсов закреплена отдельно, потому можно не бояться оторвать какие-либо провода при демонтаже фронта.

Thermaltake Core V1

А вот и передняя панель без пластикового обвеса. Сюда предустановлен огромный тихоходный вентилятор формата 200х200х30 мм (посадочное место 154х154 мм), закрепленный с помощью длинных винтов. Если его снять, то увидим посадочные отверстия для одного 120- или 140-мм вентилятора. Но, честно говоря, замена большого пропеллера на маленький в данном случае принесет скорее вред, чем пользу. Тем более что радиаторы СВО можно сюда повесить изнутри и вместе с 200-мм вертушкой.

Thermaltake Core V1Thermaltake Core V1

Вентилятор имеет трехконтактный кабель питания в резиновой оплетке, длиной 500 мм. Крыльчатка бесшумно стартует с 3 В и 300 об/мин, легкий рокот подшипника слышно только если приблизиться вплотную. До 450 об/мин и 5 В сохраняется едва различимый фон от подшипника, который начинает заметно шуметь с 7 В и 600 об/мин. На полной скорости в 800 об/мин проявляется аэродинамический шум воздуха и вентилятор становится громким. Маркировка и электрические характеристики видны на фотографии.

Thermaltake Core V1

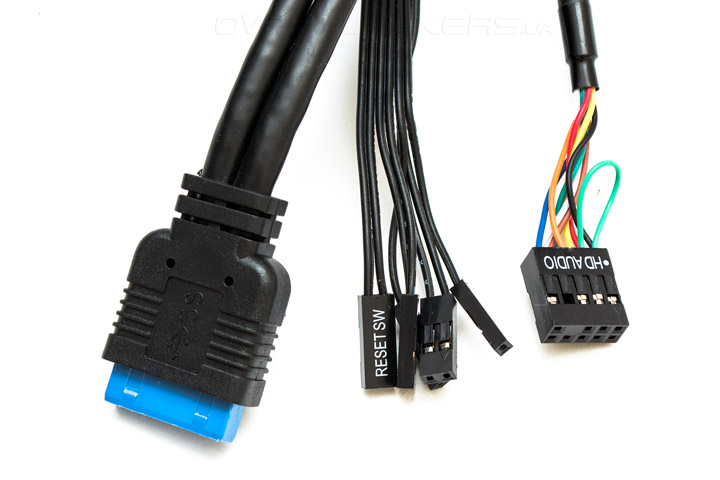

В набор проводов входит колодка USB 3.0, стандартные провода от кнопок старта и перезагрузки системы, индикаторов активности накопителей и подачи питания, кабель HD Audio. Все они черного цвета и имеют более чем достаточную для комфортного подключения длину.

Thermaltake Core V1

Перейдем к сборке системы и тепловому тесту.

Сборка

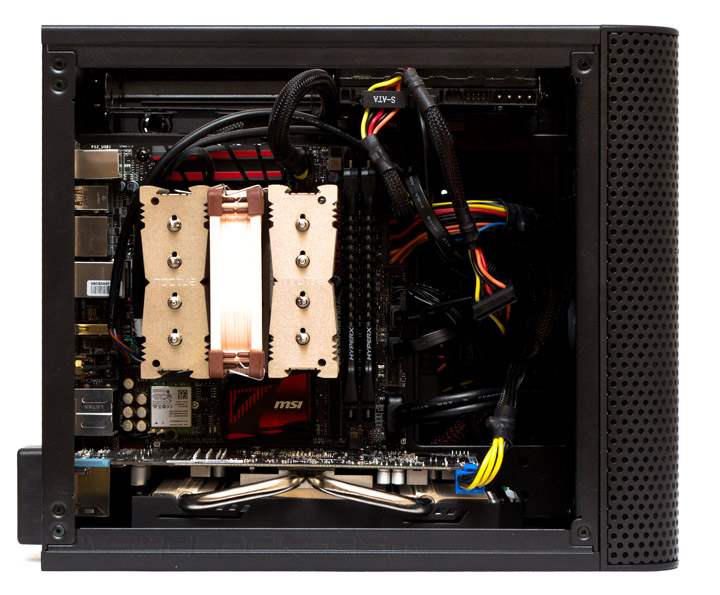

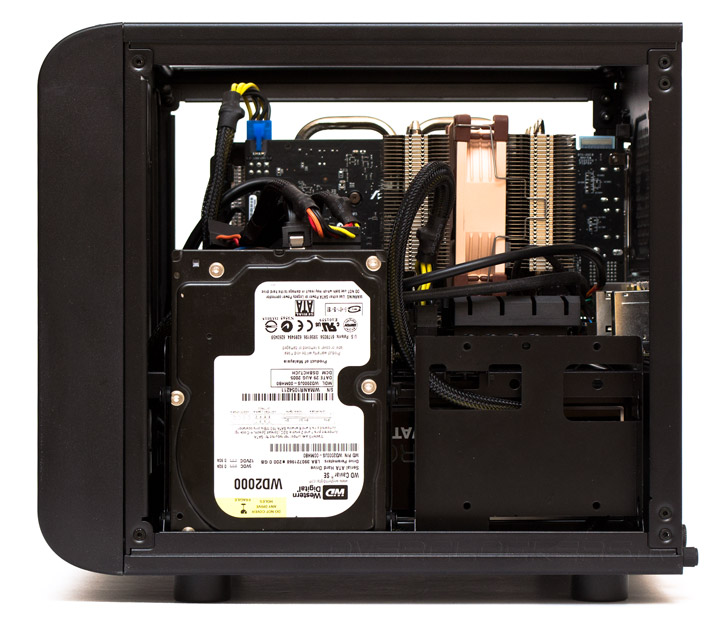

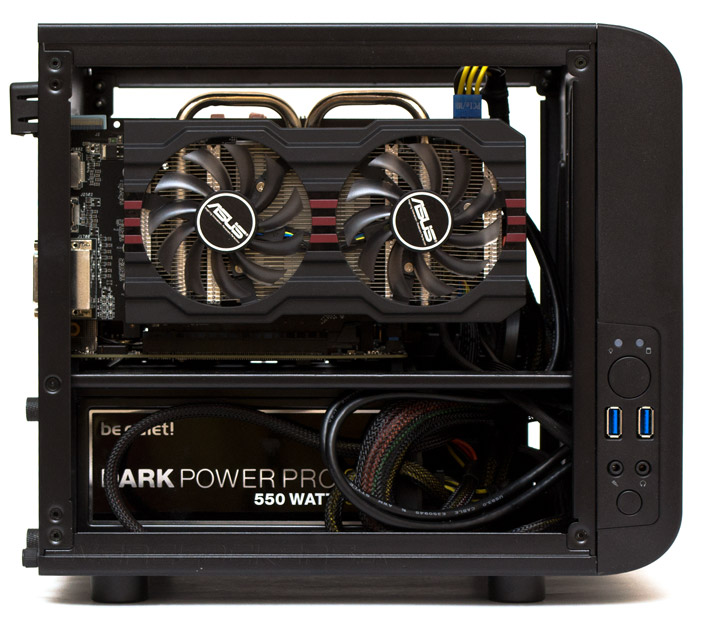

Как уже упоминалось ранее, Thermaltake Core V1 представляет собой маленький корпус, открытый со всех сторон благодаря съемным панелям. Данный факт предельно облегчает сборку системы в нем, с которой я не испытал никаких трудностей. Установку материнской платы лучше проводить с уже установленным кулером и памятью. Затем имеет смысл поставить на место блок питания и представить себе разводку проводов от него. Потом — подключить накопители и все разъемы на материнской плате. В финале устанавливается видеокарта и тоже подключается к питанию. Провода особо прятать негде, разве что уложить наиболее длинные из них по бокам от БП. Главное с ними — это следить, чтобы они не попадали в вентиляторы.

Thermaltake Core V1Thermaltake Core V1

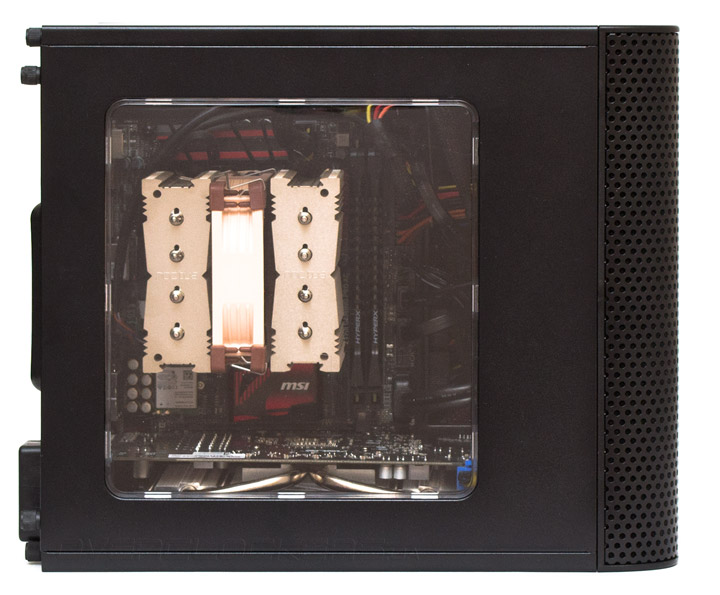

Основная куча кабелей собирается в передней части корпуса, но при установленной верхней дверце с окном их практически не видно.

Thermaltake Core V1Thermaltake Core V1

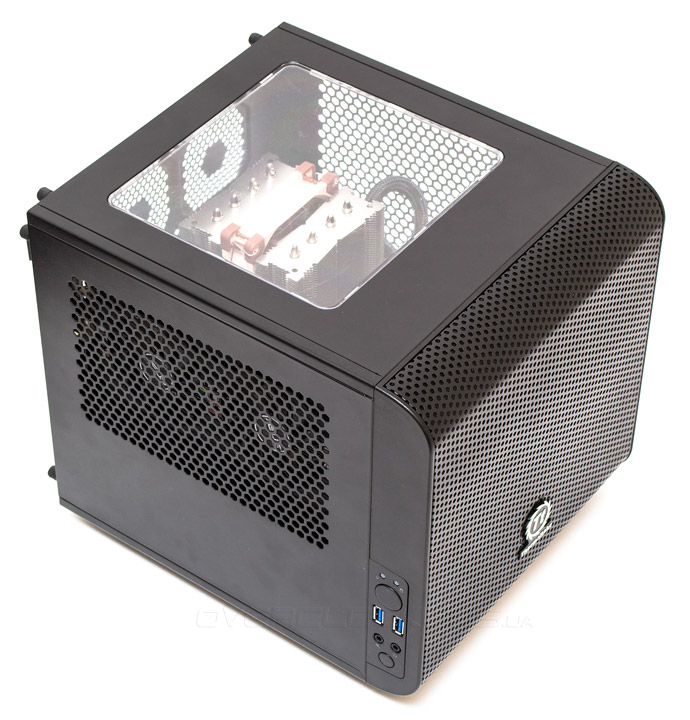

С другой стороны — кому может понадобиться заглядывать в стоящий на столе корпус сверху вниз? Разве что из чистого любопытства. И то, что-либо разглядеть там, особо не получится.

Thermaltake Core V1

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Thermaltake Core V1 использовалась следующая конфигурация:

  • процессор: Intel Core i5-6600K (3,5@4,0 ГГц, 1,328 В);
  • кулер: Noctua NH-D9L;
  • материнская плата: MSI Z170I Gaming Pro AC (Intel Z170);
  • видеокарта: ASUS R9270-DC2OC-2GD5 (AMD Radeon R9 270);
  • память: HyperX Savage HX424C12SBK2/16 (2x8 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,2 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • термоинтерфейс: Noctua NT-H1.
Thermaltake Core V1

Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 2048 МБ выделенной памяти и MSI Кombustor 3.5.1.0 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 5.0.3 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 28 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 250 ватт. Тестирование проводилось в единственном режиме сравнения с открытым стендом.

Результаты тестирования

Thermaltake Core V1

Результаты теплового теста корпус приятно меня удивили. С процессором в среднем разгоне и без дополнительных задних вентиляторов, Thermaltake Core V1 уступил открытому стенду не более 3–4 градусов по температуре всех компонентов, а по нагреву жесткого диск традиционно выиграл четыре градуса. Это очень хороший показатель для шасси столь малого объема, который позволяет собрать в нем действительно мощную систему средних размеров.

Выводы

Thermaltake Core V1 — это отличный маленький корпус, основными достоинствами которого есть продуманная конструкция, хорошая вентиляция, удобство сборки и обслуживания, компактные габариты и простой внешний вид. Материнская плата формата Mini-ITX — является единственным нестандартным элементом в данном шасси, в то время как кулер, видеокарта, блок питания и накопители подойдут и обычного размера. Это одно из немногих шасси, которые позволяют собрать подобную конфигурацию в столь небольшом объеме без особых сложностей и необходимости с линейкой вымерять все компоненты на предмет совместимости.

Из недочетов Core V1 можно выделить лишь пластиковые ножки, которые не обеспечивают достаточного уровня виброизоляции. В остальном все отлично. Правда стоит учесть и тот факт, что обеспечить изоляцию от шума этот корпус неспособен в силу своих конструктивных особенностей.

Тем не менее, я без колебаний могу назвать Thermaltake Core V1 одним из лучших вариантов реализации концепции Mini-ITX-корпуса, которые когда-либо попадали в мои руки.
