Обзор корпуса SilverStone SST-RL04B

Внутреннее устройство

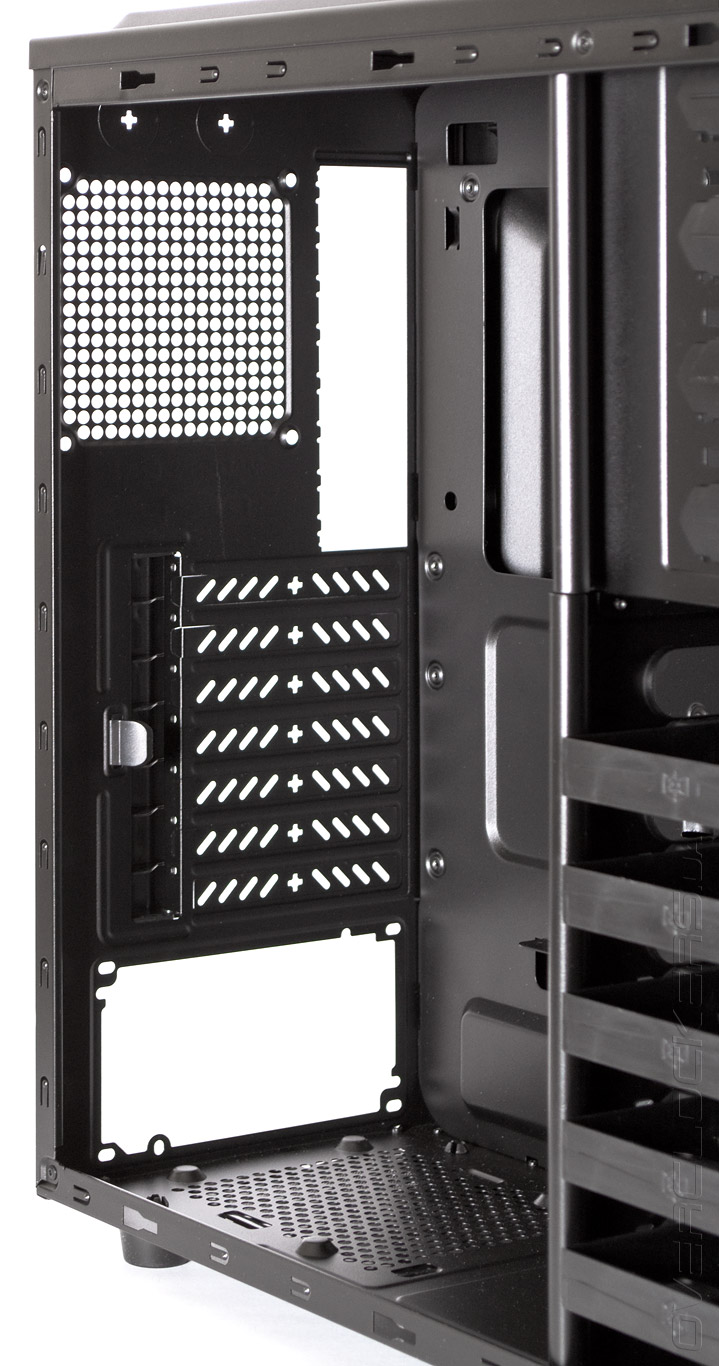

SilverStone SST-RL04B способен принять на борт материнские платы формата ATX, Micro-ATX или Mini-ITX. Ограничение по высоте процессорного кулера составляет внушительные 169 мм. Длина плат расширения не должна превышать 292 мм

SilverStone SST-RL04B

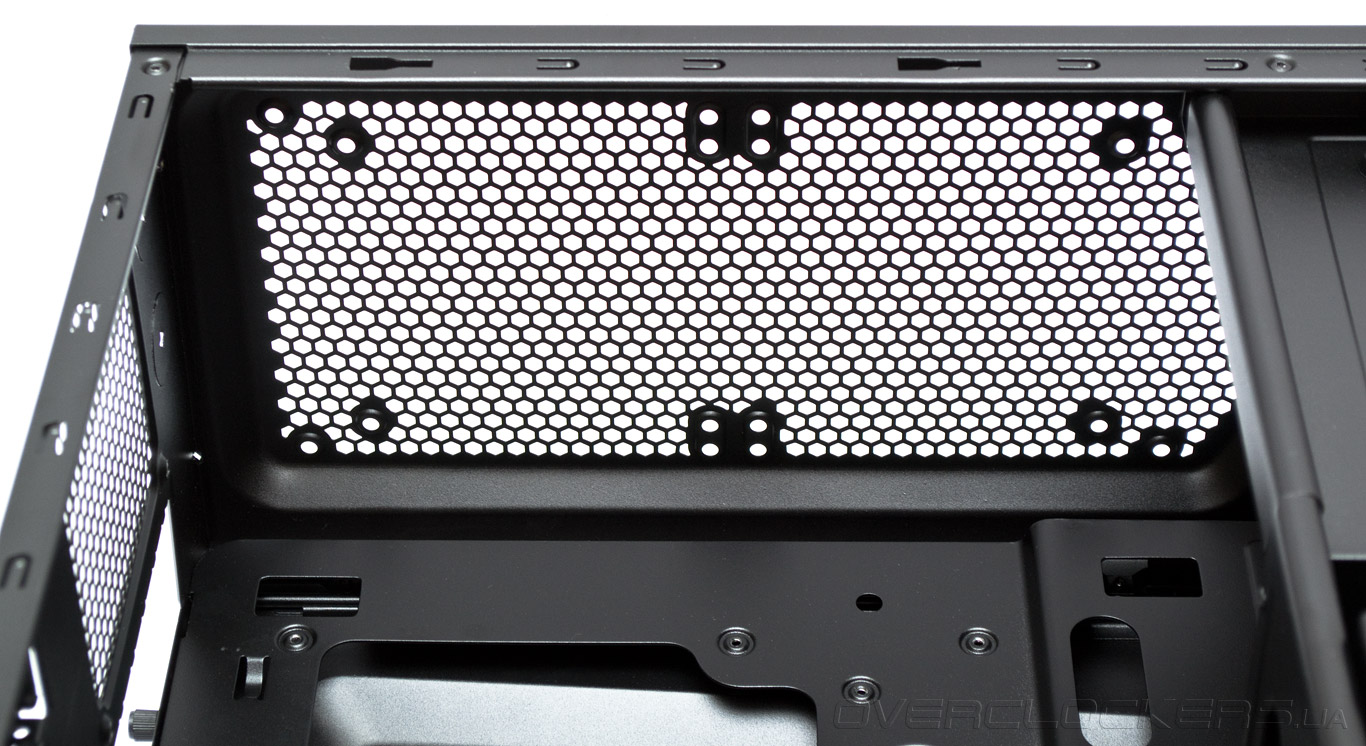

Под верхней панелью, за счет приподнятой штампованной решетки, остается запас пространства в 50 мм до кромки материнской платы. Это позволяет с удобством установить верхние вентиляторы, подключить кабель питания процессора или установить радиатор СВО во внутрь.

SilverStone SST-RL04B

Заглушки плат расширения вентилируемые, но сняв их один раз, вставить назад уже не получится. Учитывая, что почти все входные вентиляционные отверстия закрыты пылевыми фильтрами, эта «экономия на спичках» непонятна. Все же, корпус явно предназначен не для разовой сборки.

SilverStone SST-RL04B

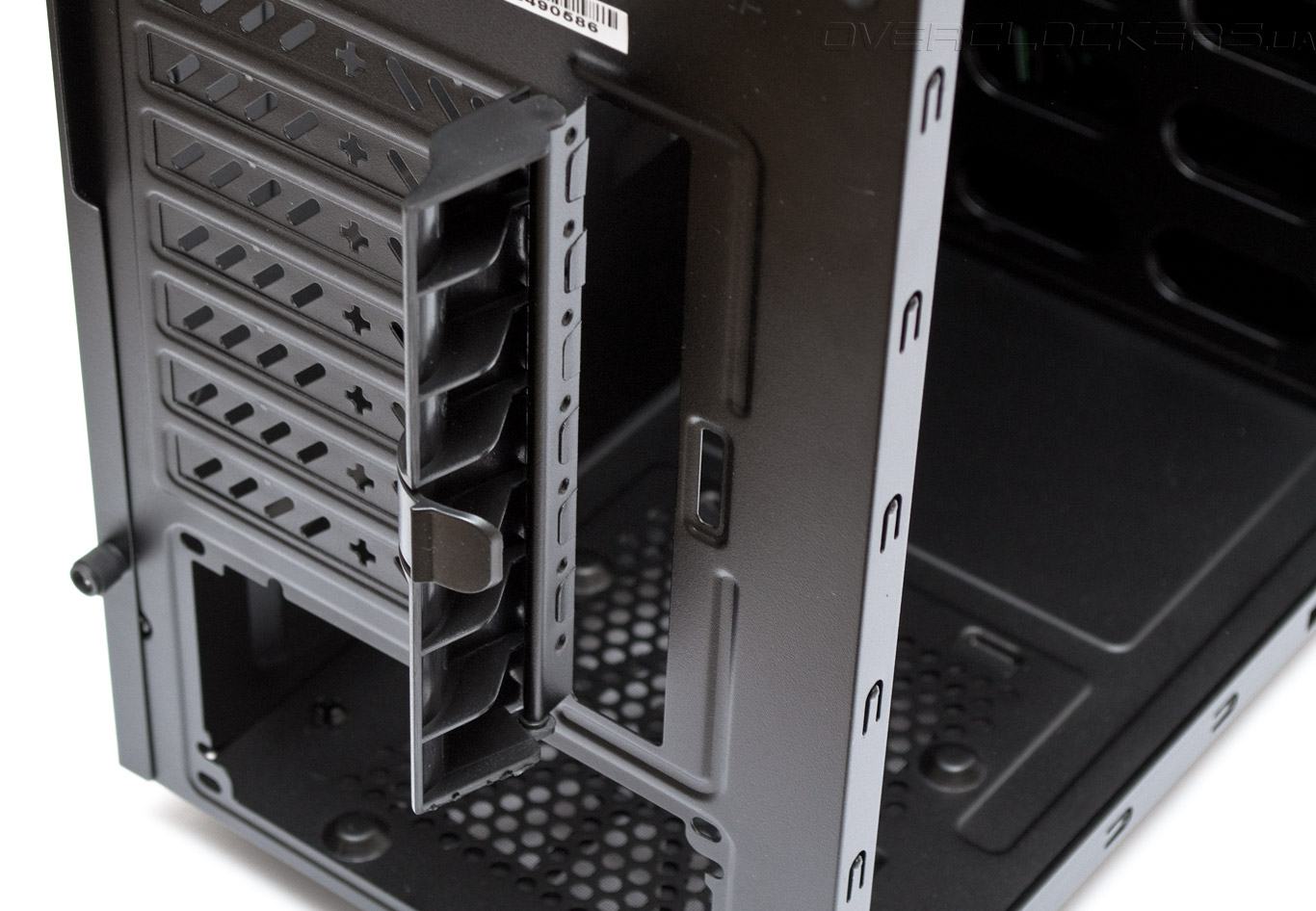

Чтобы прикрутить платы расширения, понадобится сначала откинуть пластиковый чехол, удерживающийся изнутри единственной защелкой.

SilverStone SST-RL04B

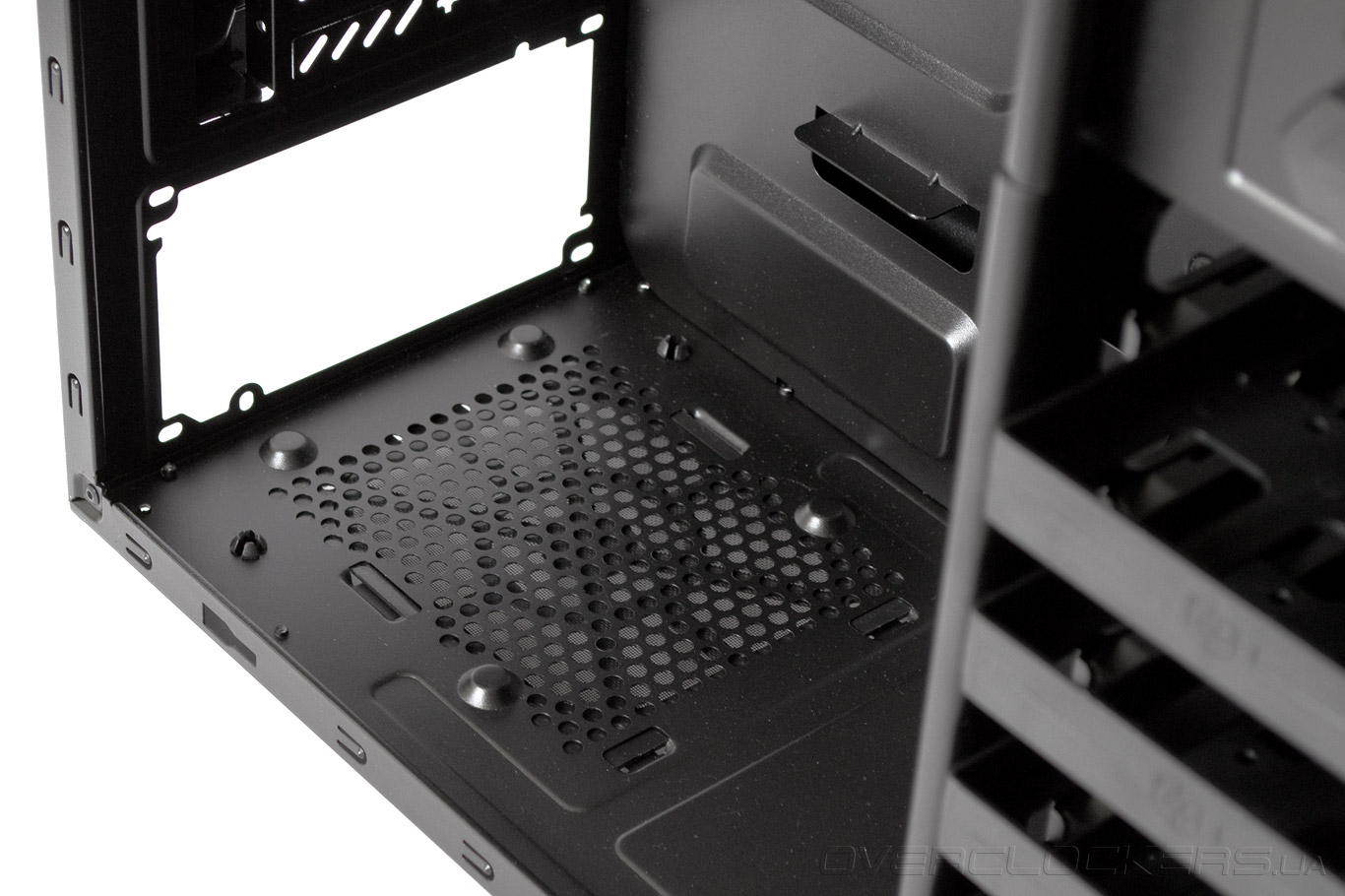

Под блоком питания сделаны небольшие металлические ножки, поднимающие его над днищем, но виброизоляция отсутствует.

SilverStone SST-RL04B

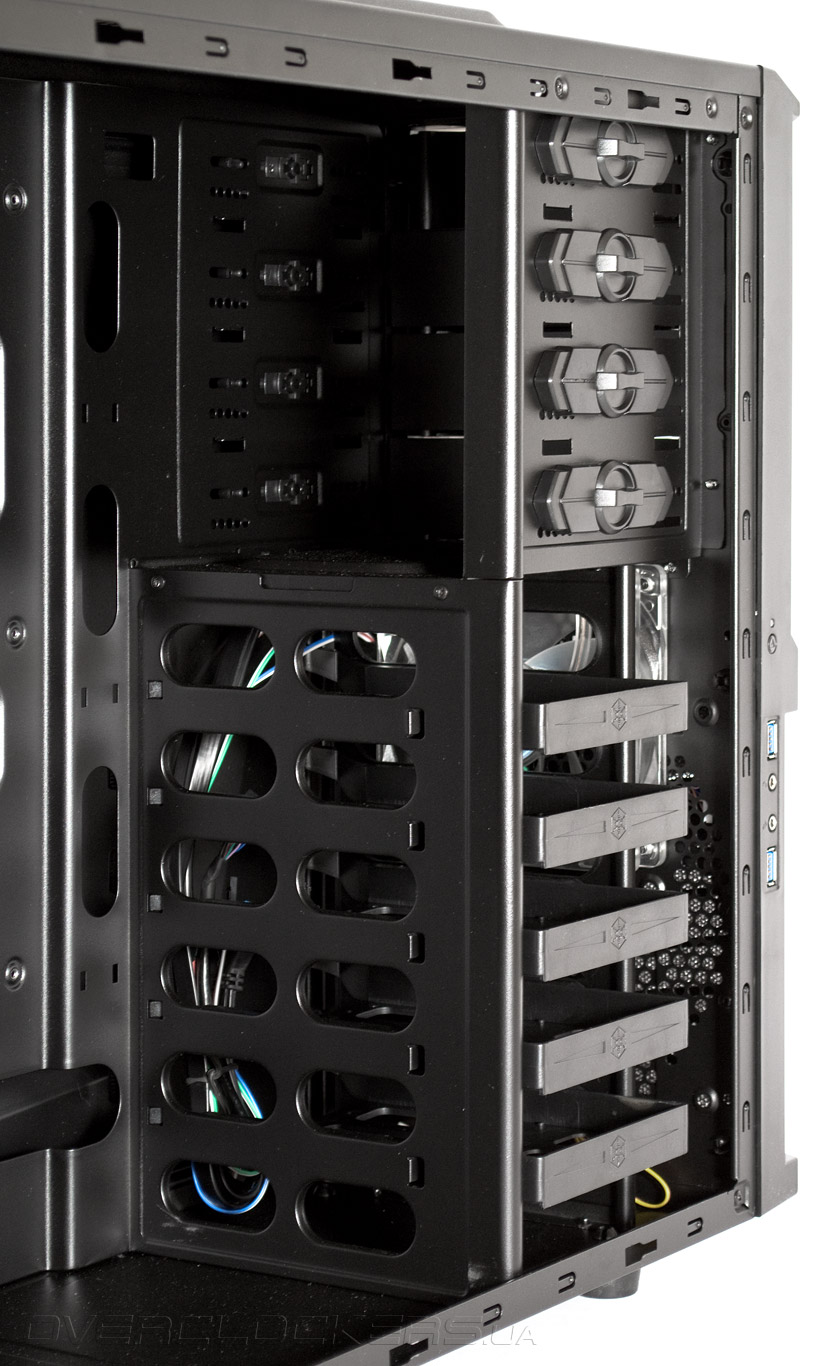

Передняя стойка состоит из четырех отсеков формата 5,25” и пяти развернутых поперек корзин для 3,5” или 2,5” накопителей. Завальцованные цельные края стойки придают отличную жесткость всему корпусу.

SilverStone SST-RL04B

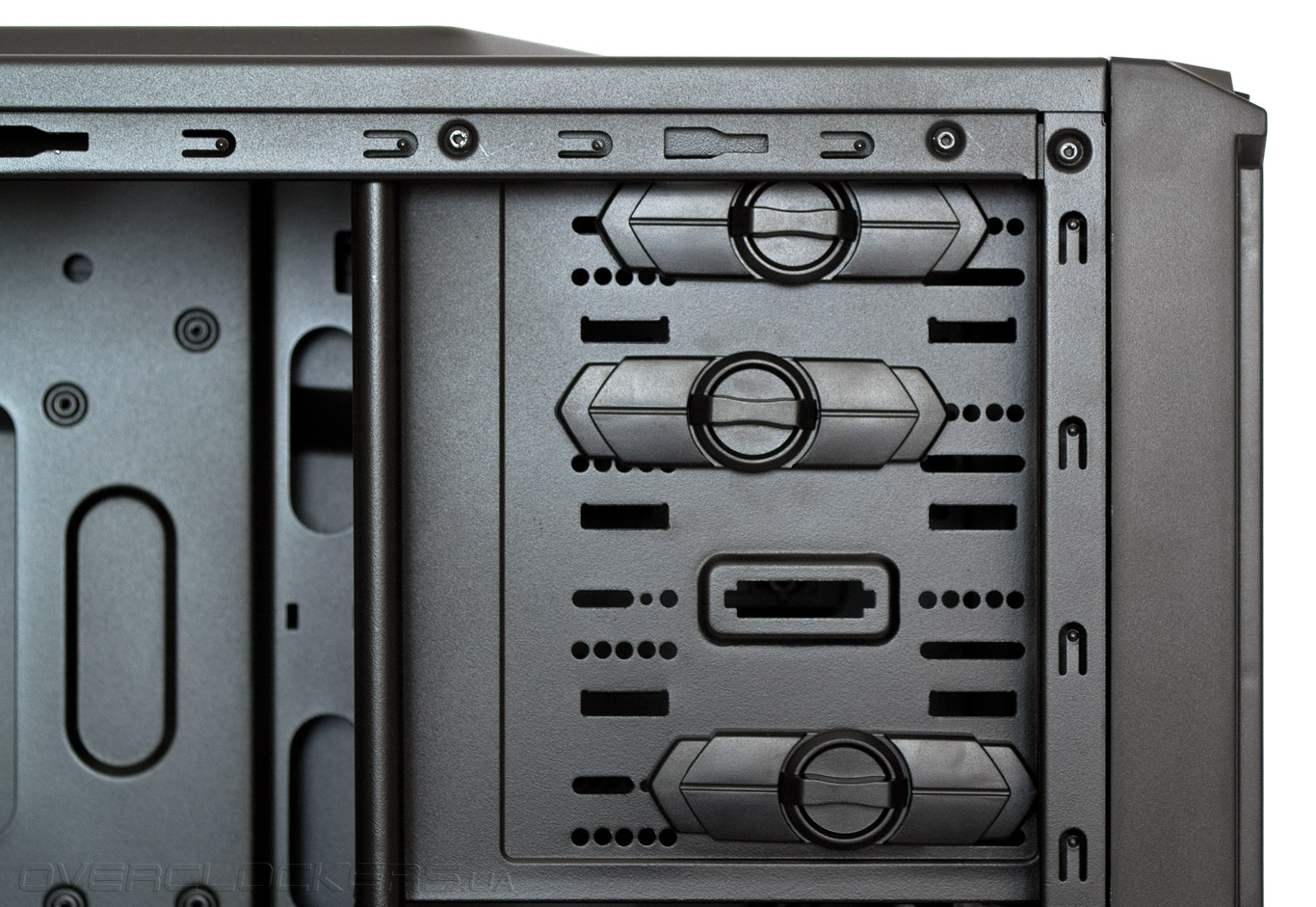

Все отсеки 5,25” с обеих сторон оснащены защелками. Посадочные отверстия для них рассверлены таким образом, что установить их можно в пять различных положений, в зависимости от длины устройства. Настолько продуманной организации безотверточных креплений мы не видели уже давно. Плюс, всегда остается возможность воспользоваться обычными винтами.

SilverStone SST-RL04B

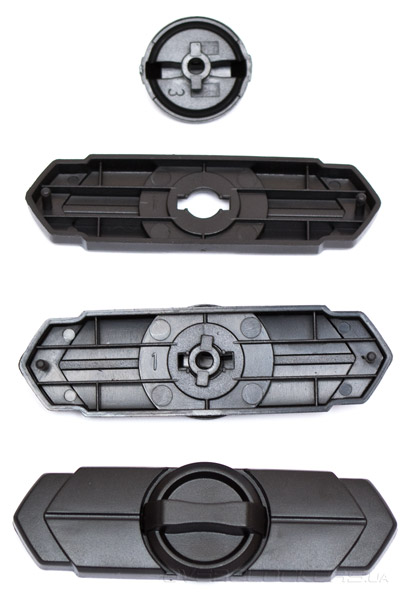

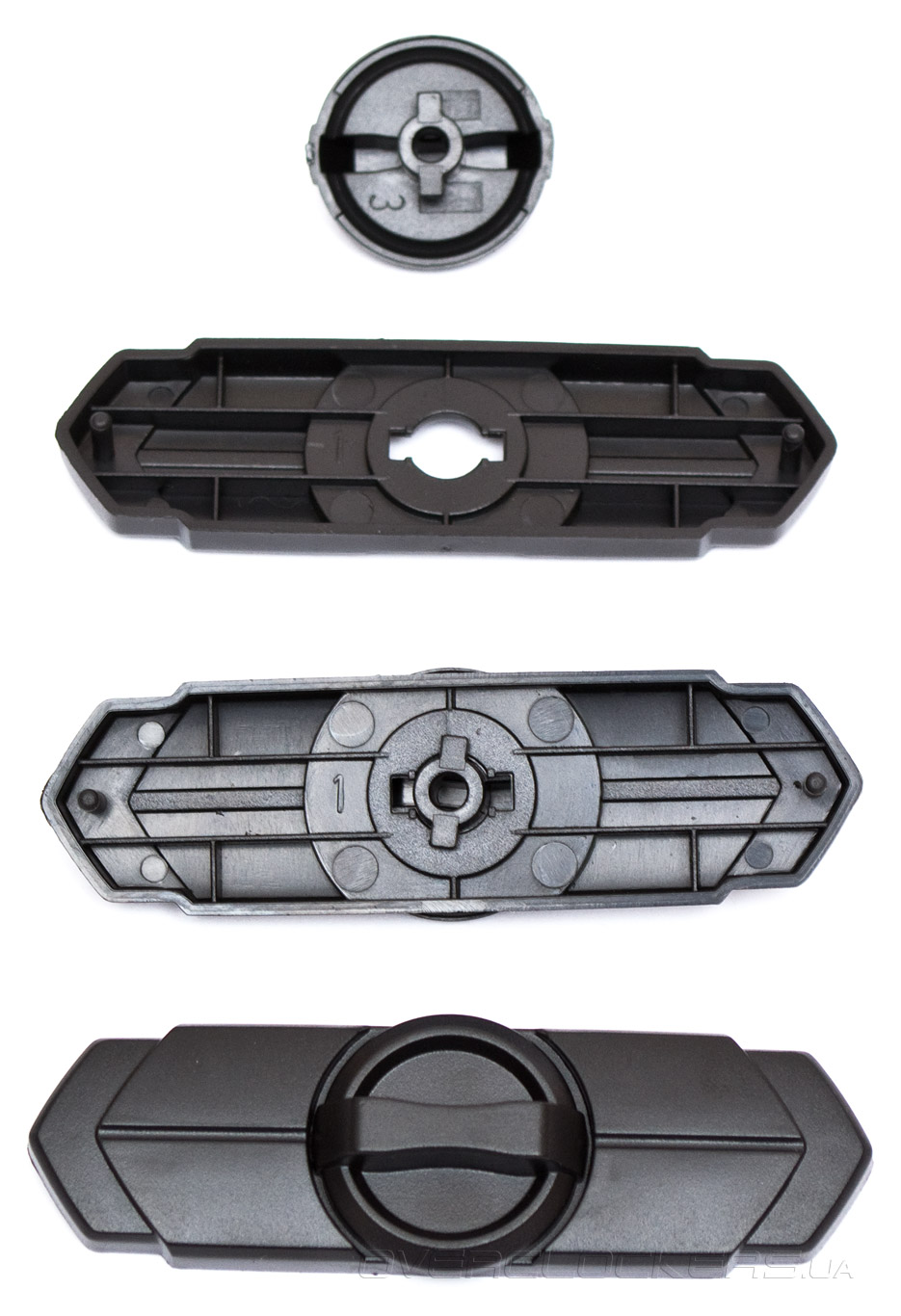

Сама защелка является образцом простоты. Состоит из двух деталей: скобы и поворотного зажима. Горизонтальное положение рукояти — закрыто, вертикальное — открыто.

SilverStone SST-RL04B

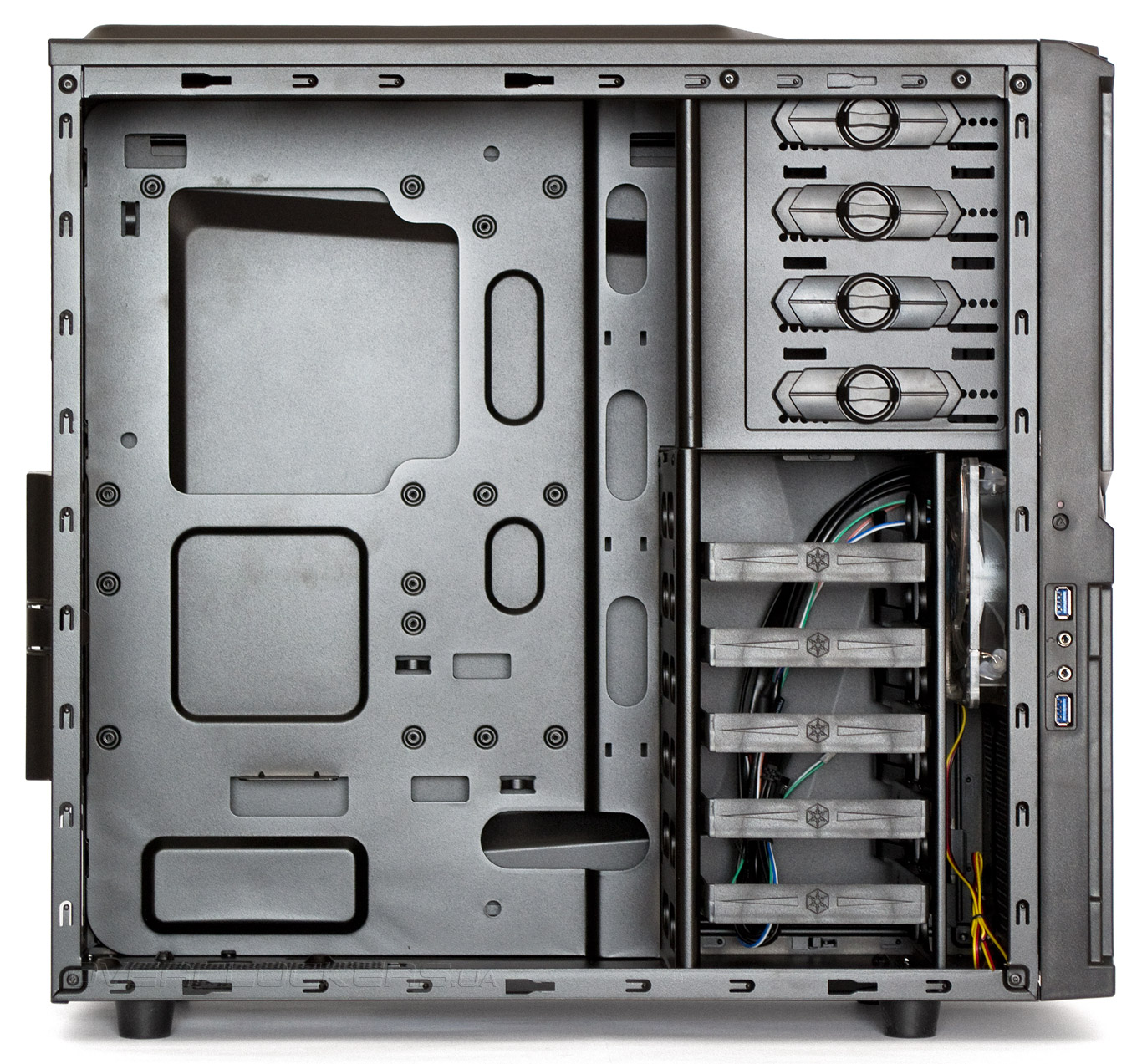

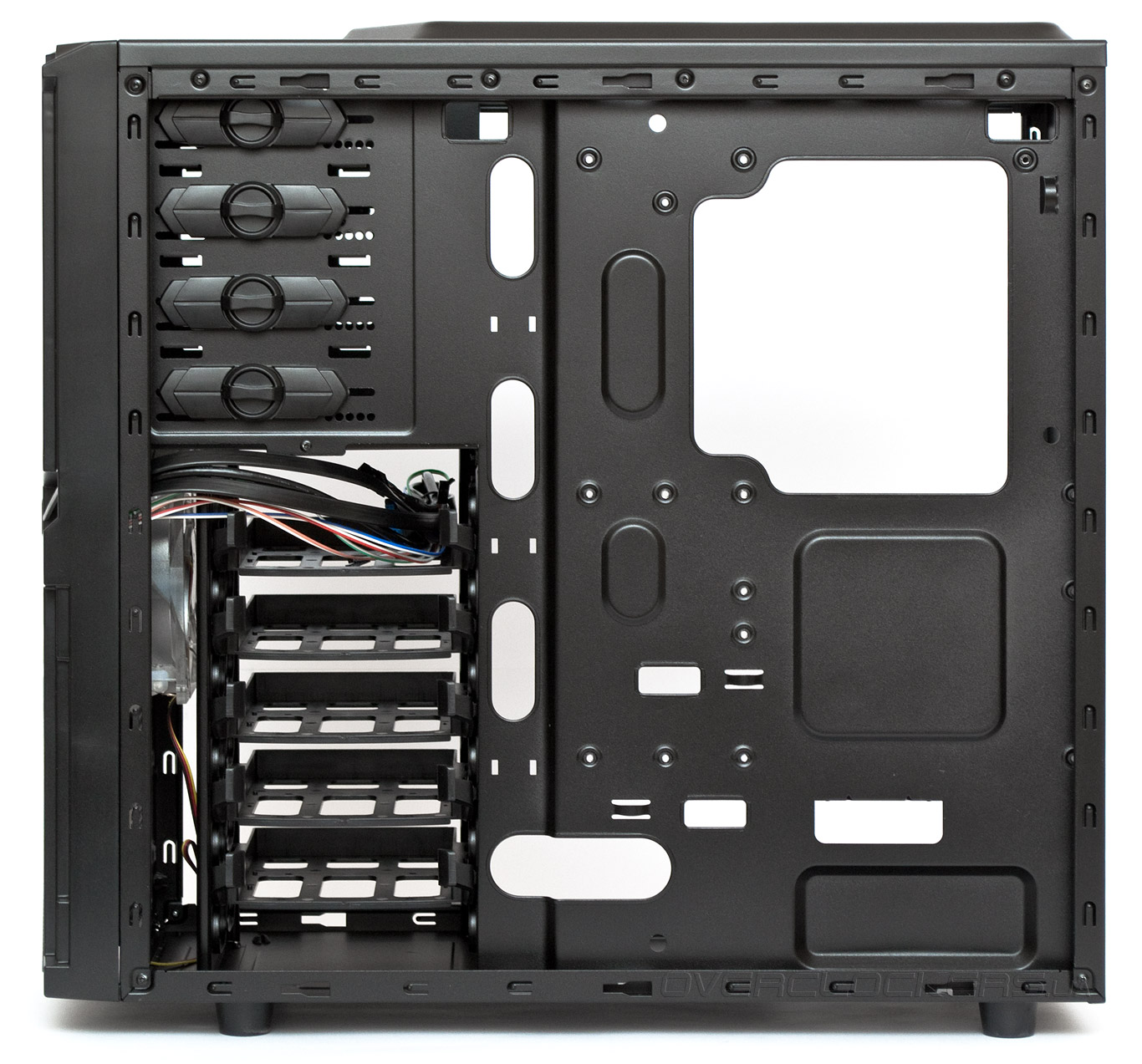

Поддон изготовлен с оглядкой на функциональность. В районе материнской платы, он утоплен ближе к правой стенке, что позволяет увеличить предельную высоту процессорного радиатора. Дополнительно этот изгиб улучшает жесткость корпуса. В то же время, штамповка на правой двери расширяет запас места для укладки проводов, который составляет от 25 мм в задней части и до 32 мм в районе корзин жестких дисков. Два квадратных выреза сверху, четыре овальных посередине и снизу, позволяют равномерно распределить кабели. Еще два мелких прямоугольных отверстия находятся ровно там, где у ATX и Micro-ATX плат обычно располагается подключение кнопок и индикаторов передней панели. Правда, петель для кабельных стяжек можно было бы сделать чуть больше трех. Довершает картину широкое окно под усилительную пластину кулера CPU.

SilverStone SST-RL04B

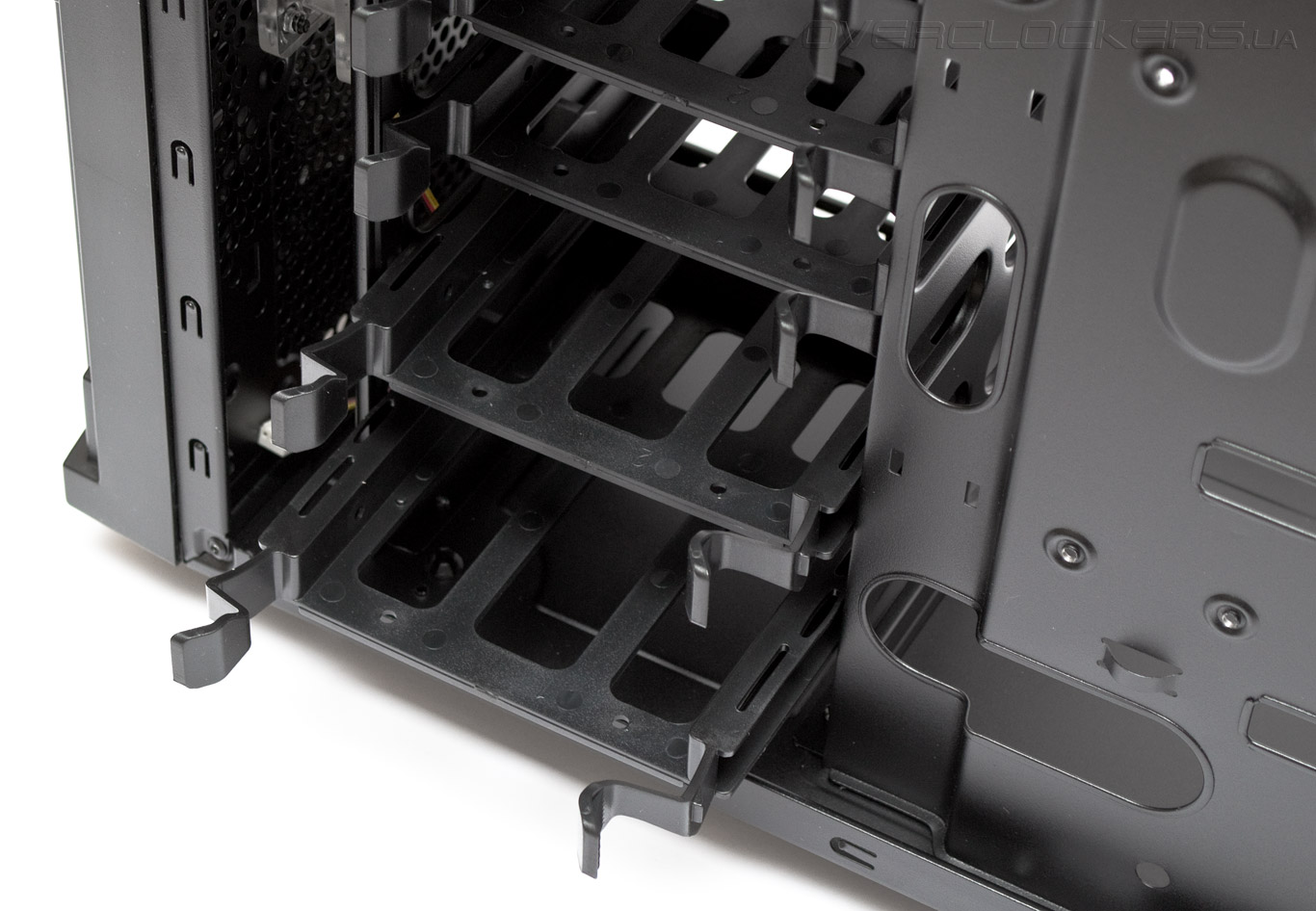

Корзины накопителей выдвигаются в сторону правой стенки, что несколько необычно. Но если задуматься — подключение сигнального и силового кабеля к диску со стороны его извлечения это очень удобно. Для снятия или установки HDD достаточно открыть одну правую дверцу. В противном случае — одна панель открывается чтобы отсоединить провода, а противоположная — для того чтобы достать корзину.

SilverStone SST-RL04B

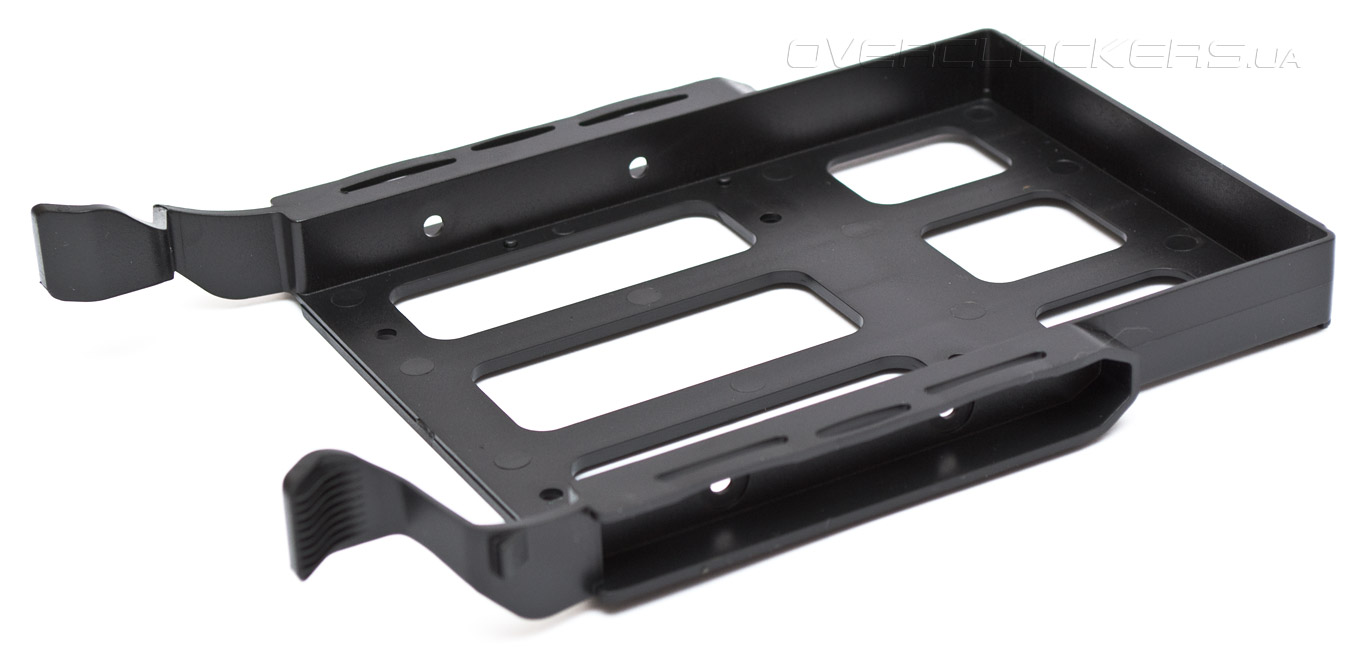

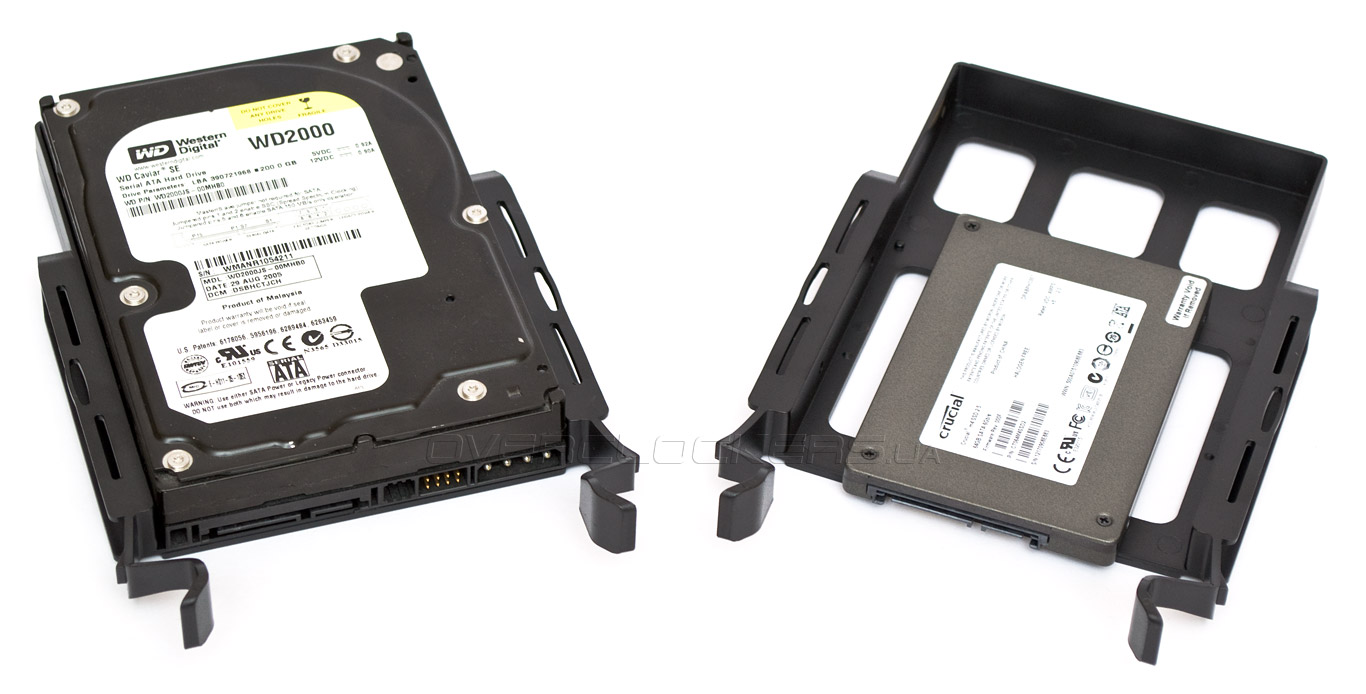

Лотки накопителей полностью пластиковые, без виброизоляции или «быстрых» фиксаторов. Снизу в них проделаны вентиляционные отверстия достаточного размера. Поддерживаются диски размером 3,5” или 2,5”.

SilverStone SST-RL04B

При монтаже накопители необходимо прикручивать к корзине винтами. В стойке они удерживаются пластиковыми защелками, исполняющими одновременно роль ручек для извлечения лотков.

SilverStone SST-RL04B

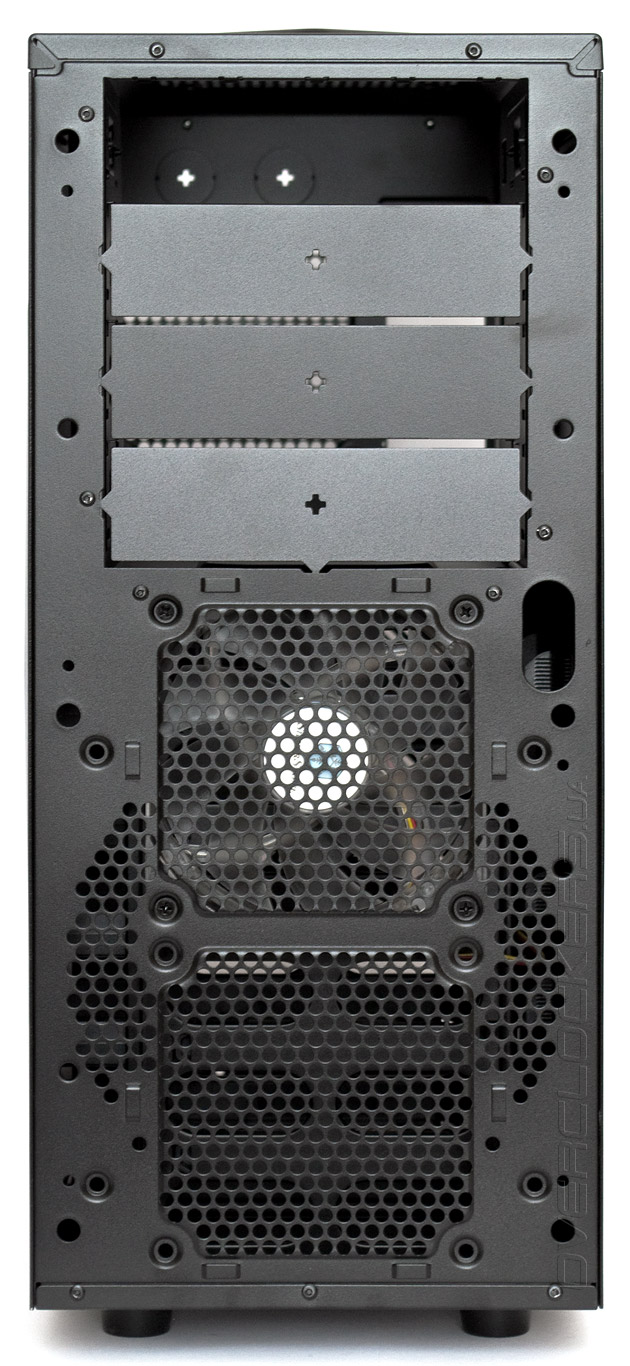

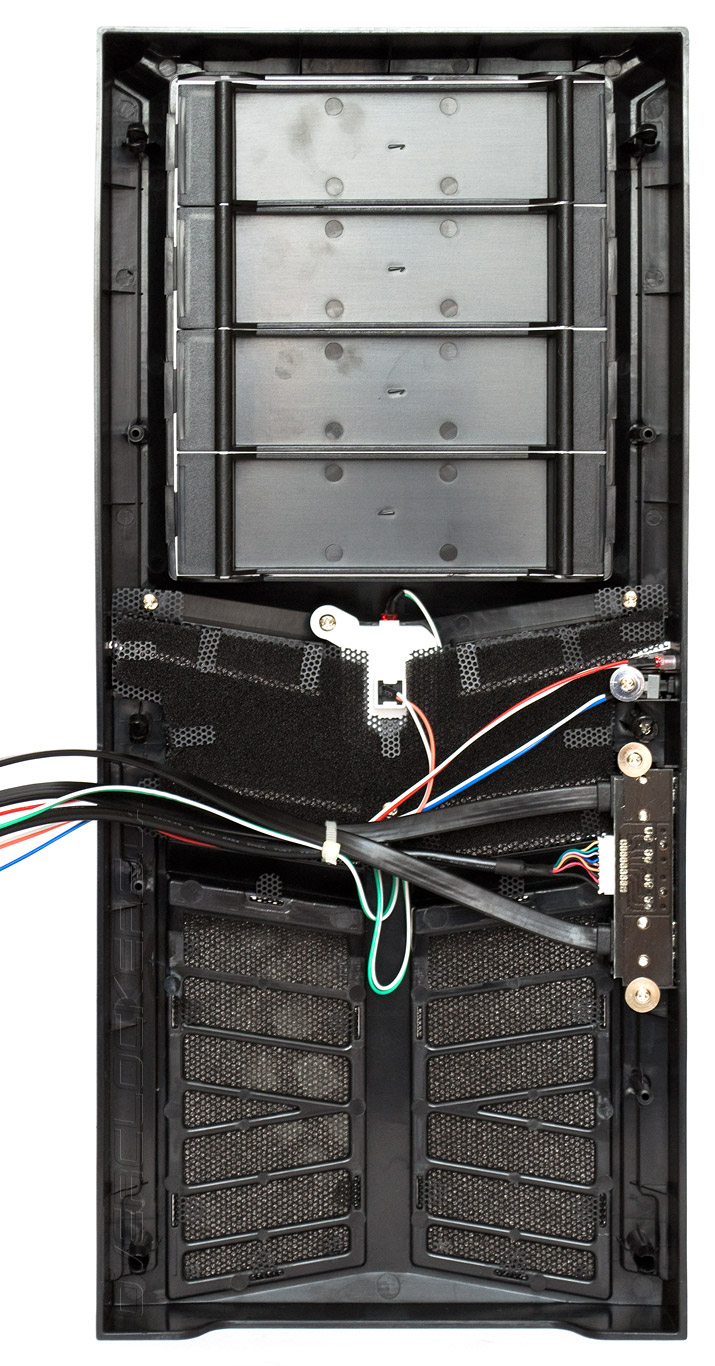

Фронтальную панель требуется снимать исключительно для установки или замены передних вертушек. Здесь мы видим, что три из четырех отсеков 5,25” прикрыты одноразовыми металлическими заглушками, смысл которых неочевиден. Два посадочных места для 120-мм вентиляторов (верхний — предустановлен) находятся в нижней половине фронтальной панели. Здесь же можно заметить и своеобразный рудимент — отверстия для стандартной 200-мм модели пропеллера, который установить сюда не будет возможности из-за физического ограничения габаритов корпуса.

SilverStone SST-RL04B

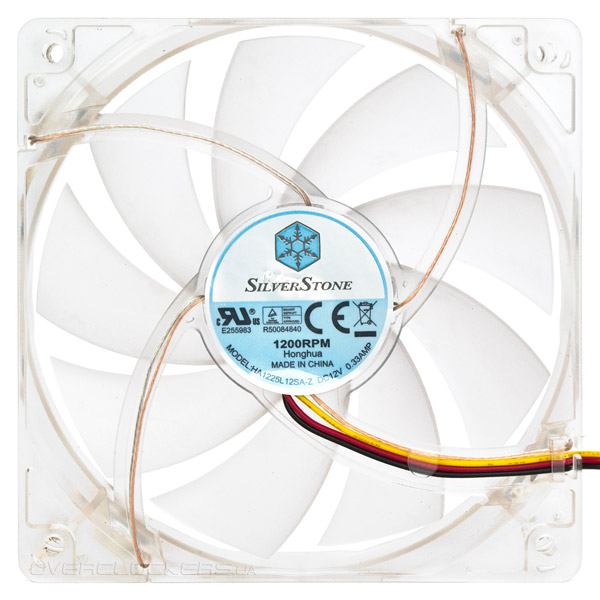

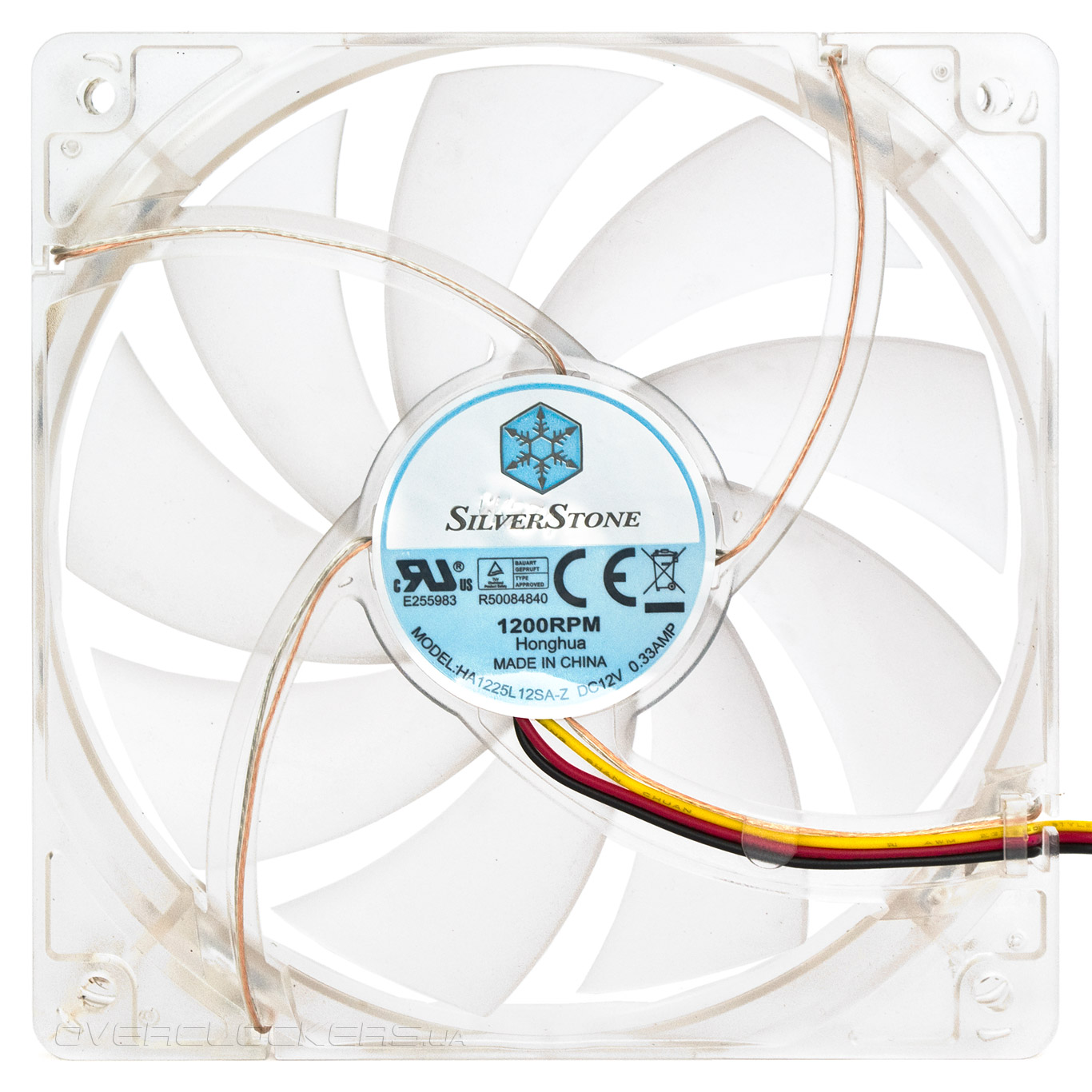

Единственный предустановленный 120-мм вентилятор имеет девять лопастей, красную подсветку из четырех светодиодов и трехконтактный разъем для подключения питания. Максимальная скорость вращения составляет 1200 оборотов в минуту, крыльчатка и двигатель относительно тихие. Судя по звуку, в качестве подшипника используется хорошо смазанная втулка. Маркировку и электрические характеристики можно рассмотреть на фотографии.

SilverStone SST-RL04B

Передняя панель удерживается шестью пластиковыми креплениями типа тюльпан. Чтобы ее снять, нужно взяться за прорезь снизу и потянуть на себя. К воздухозаборной решетке прикреплен поролоновый пылевой фильтр.

SilverStone SST-RL04B

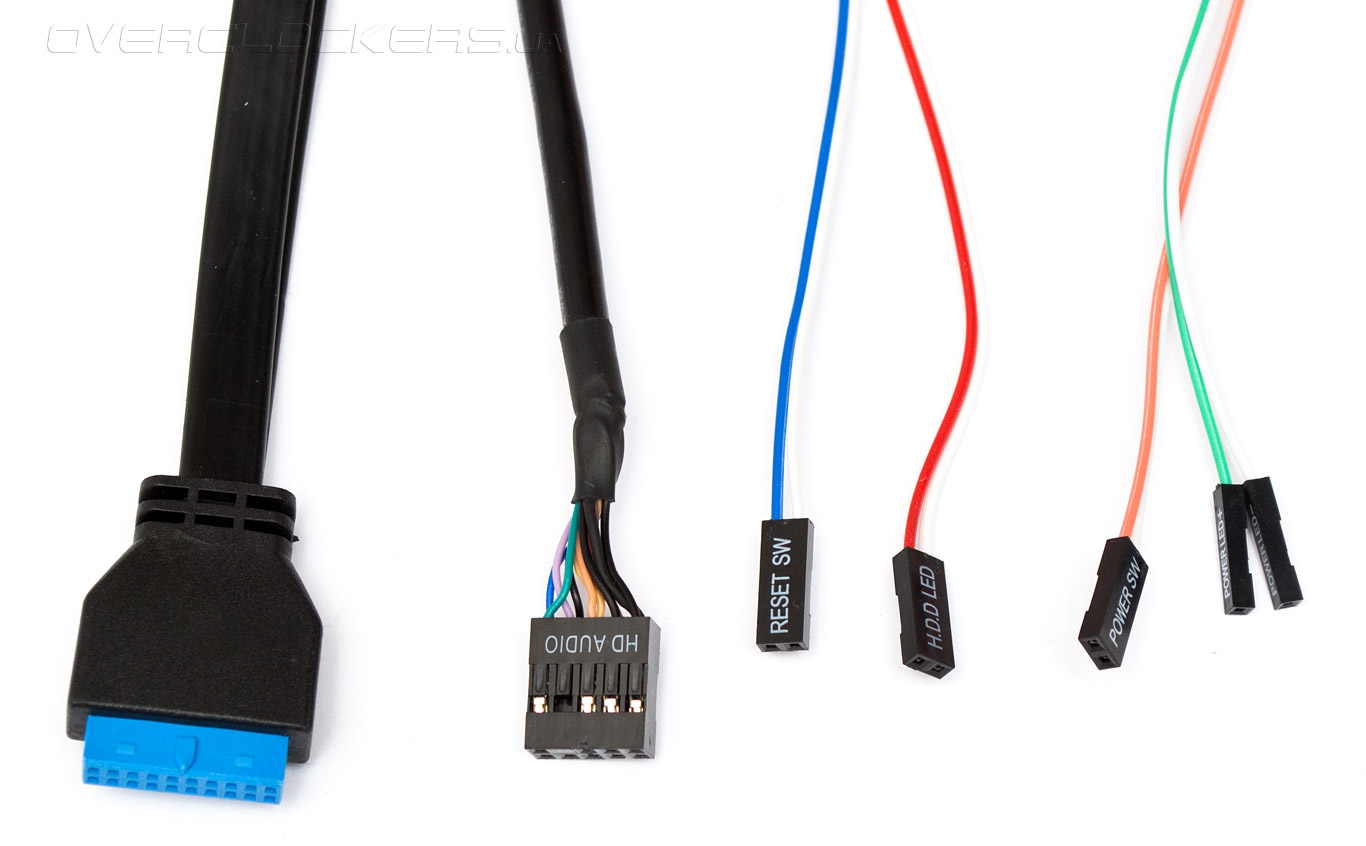

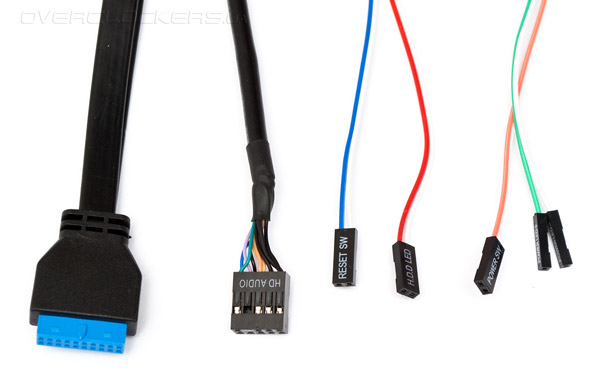

Среди проводов передней панели присутствуют стандартные кабели от кнопок запуска и перезагрузки ПК, индикаторов питания и активности накопителей, HD Audio и колодки внутреннего подключения двух портов USB 3.0. Причем последний выполнен в виде плоского провода, что значительно упрощает его протяжку и укладку.
