Внутреннее устройство

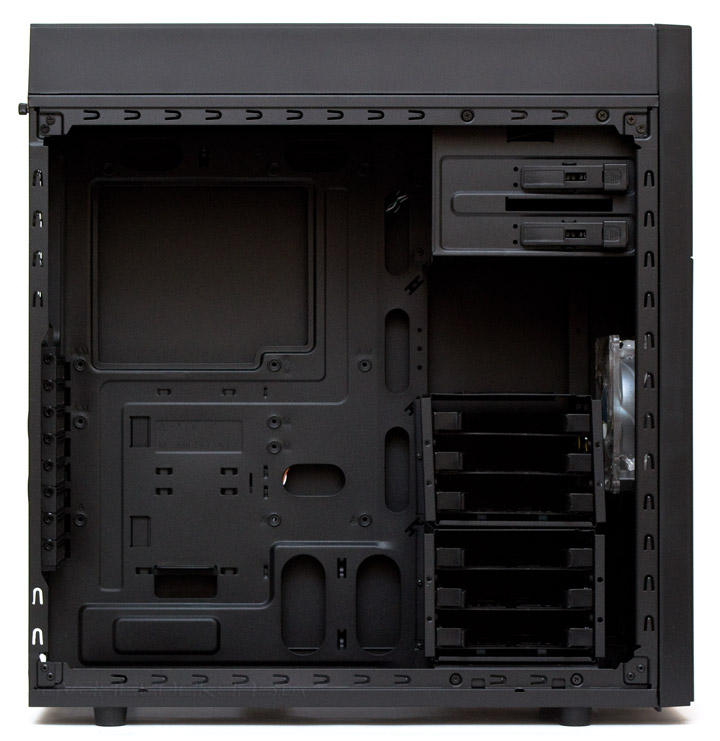

Корпус SilverStone Kublai KL05 поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Максимальная допустимая высота процессорного кулера составляет 165 мм. Возможная длина плат расширения от 280 до 420 мм, в зависимости от того, попадает плата в плоскость корзин накопителей или нет. Рекомендуемая длина блока питания равна 225 мм.
От верхней панели до кромки материнской платы есть запас пространства в 34 мм. Сюда без проблем станет любой стандартный вентилятор или не очень толстый радиатор СВО.
Все восемь заглушек слотов расширения крепятся обычными винтами.
Посадочное место блока питания оснащено четырьмя резиновыми прокладками для гашения вибрации, исходящей от него. Чтобы иметь возможность использовать 120-мм вентилятор посередине корпуса, длина БП не должна превышать 180 мм.
Корзины накопителей традиционно расположены в передней части корпуса. Они легко снимаются, чтобы освободить дополнительное место для других компонентов. Корзин всего две, хотя в шасси помещается три. При необходимости расширения массива дисковых накопителей, третью можно докупить в магазине аксессуаров компании SilverStone.
Каждая корзина вмещает по три диска формата 3,5″ или 2,5″ в индивидуальных пластиковых каретках. Средний вентилятор частично находится под корзиной. Для установки этого пропеллера, скорее всего, понадобится временно ее демонтировать.
В каждую каретку можно установить один 3,5″ жесткий диск, просто одев ее сверху, и зафиксировав в прорезиненных крепежных штырьках, либо один 2,5″ накопитель, с помощью комплектных винтов, поместив его посередине, или слегка сдвинув в сторону.
Рассмотрим варианты монтажа корзин накопителей. По умолчанию, когда они находятся снизу, длина плат расширения ограничена 280 мм в наиболее часто используемых слотах — со второго по восьмой. Если оставить только одну нижнюю корзину, слоты с первого по шестой смогут принимать платы длинной до 420 мм. Если пользователю нужно больше жестких дисков, одна корзина крепится вверх, вторая вниз. При этом полностью открыты слоты расширения со второго по шестой, чего обычно хватает даже для большинства конфигураций с двумя видеокартами. Мне кажется, что именно такой вариант размещения является оптимальным в данном шасси.
Вариант, когда остается только верхняя корзина, подойдет для систем с воздушным охлаждением и двумя-тремя видеокартами. Слоты со второго по восьмой открыты полностью и примут плату практически любой длины.
Если снять направляющие корзин с днища шасси, вниз можно поставить два 120-мм вентилятора или 240-мм радиатор СВО любой толщины.
Если подвесить две корзины сверху, слоты с первого по шестой ограничатся длиной плат расширения в 280 мм. Зато вниз все еще можно поставить радиатор СВО с вентиляторами общей толщиной не более 130 мм. Хороший вариант если требуется пристроить в шасси два радиатора, не потеряв при этом место для жестких дисков. Правда, видеокарты в таком случае должны быть не очень длинными.
И наконец, сняв все корзины, мы получаем место для любых, самых смелых экспериментов по сборке контура СВО. Радиаторы теперь можно устанавливать на верхнюю, переднюю или нижнюю панель одновременно.
Стоковый 120-мм вентилятор имеет стандартную конфигурацию крыльчатки, прозрачную рамку и лопасти, и синие светодиоды подсветки. В качестве подшипника используется втулка скольжения. Максимальная скорость крыльчатки составляет 1200 об/мин при 47 дБ (А) шума. При 7 В получается 900 об/мин и 40 дБ (А) — то есть практически не слышно из корпуса. Стартовое напряжение равно 5 В и 700 об/мин при 36 дБ (А). Из паразитных аномалий в работе двигателя наблюдается легкое потрескивание и вибрация. Длина трехконтактного кабеля питания без оплетки составляет 500 мм.
Корзина для двух 5,25″ устройств снабжена автоматическими защелками. При установке привода в корзину они срабатывают и замыкаются самостоятельно. Чтобы открыть их, нужно оттянуть ползунок с правой стороны вперед.
Поддон материнской платы выглядит весьма насыщенно. Вырез для усилительной пластины процессорного кулера очень большой и явно подойдет под любые современные материнские платы. Для протяжки и укладки проводов есть девять больших овальных отверстий, продуманно расположенных в правильных местах. Для кабельных стяжек здесь насчитывается восемь проушин. Запас места за поддоном для укладки кабелей колеблется в пределах от 18 до 24 мм.
В правой нижней части поддона есть два съемных лотка для 2,5″ накопителей, которые держатся на винтах с накатанной головкой.
В передней части поддона находятся винты с накатанной головкой, удерживающие корзины 3,5″ дисков, по две штуки на каждую.
Так выглядит корпус спереди, если снять пластиковую фронтальную панель:
Снимается и ставится на место она очень легко.
А это сама передняя панель, видом с обратной стороны. К ней прикреплены провода, потому соблюдайте осторожность. Вентиляционная решетка закрыта дополнительным фильтром из металлической сеточки.
В наборе проводов есть колодка USB 3.0, кабель HD Audio, и четыре стандартных провода от индикаторов работы системы и активности накопителей, старта системы и перезагрузки. Длина всех шнуров достаточная.
Еще одной интересной особенностью Kublai KL05 есть возможность полного демонтажа металлической части верхней панели. Для этого понадобится выкрутить всего лишь 15 винтов, расположенных по периметру. Однако, стоит учесть, что в разобранном состоянии жесткость конструкции ослаблена и переносить его вместе с компонентами не стоит, чтобы избежать деформации каркаса шасси.
А вот и сама металлическая верхняя панель в демонтированном состоянии:
Перейдем к сборке и тепловому тесту.
