Обзор корпуса Raidmax X08

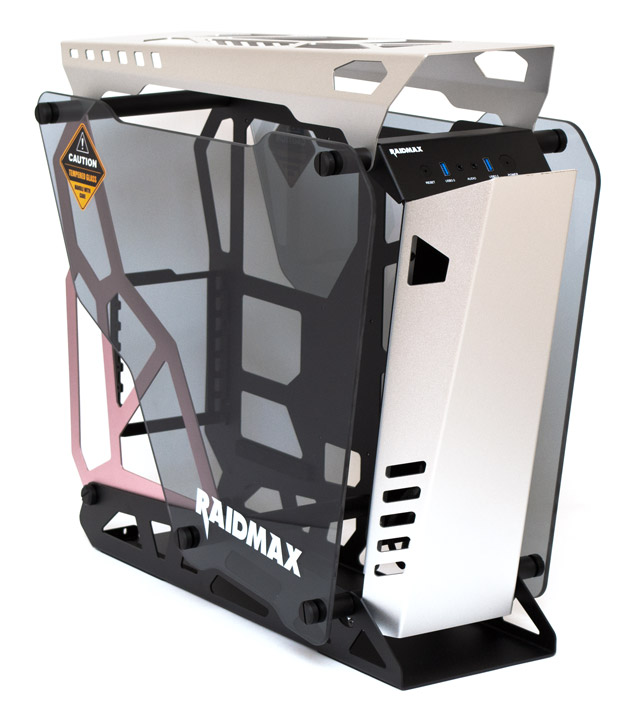

В ассортименте каждого производителя компьютерных корпусов почти всегда найдется хотя бы одно шасси, которое занимает место флагмана. Это, как правило, самый дорогой и красивый корпус. В случае с Raidmax на данной позиции находится модель под индексом X08. И она разительно отличается от всего остального, что есть в линейках данного бренда. Прежде всего, это шасси открытого типа, лишенное глухих панелей. Ему не требуются вентиляторы, поскольку воздух в нем и так циркулирует свободно. Во-вторых, весь его каркас сделан из 2-мм алюминиевого сплава и является полностью разборным. И, в-третьих, по бокам у нас одеты панели из закаленного стекла. Выглядит вся эта конструкция очень современно и захватывающе. И в то же время просто. Что только подчеркивает ее особенность. Рассмотрим данное устройство более детально.

Raidmax X08

Характеристики

Модель Raidmax X08
Страница продукта raidmax.com
Тип корпуса Midi-Tower / Open Frame
Размеры, мм 525 (В) x 255 (Ш) x 610 (Г)
Материал Алюминиевый сплав (2 мм), Стекло (5 мм)
Вес, кг 7,4
Цвет Серый, черный, розовый
Форм-фактор ATX, MicroATX, Mini-ITX
Устройства 5,25″
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 3 / 3
Поддерживаемое количество слотов расширения 7
Вентиляторы верхние — 3 х 120 мм (опционально)
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Полностью разборный каркас из алюминия, два боковых стекла.
Рекомендованная стоимость, $ 200

Упаковка и комплект поставки

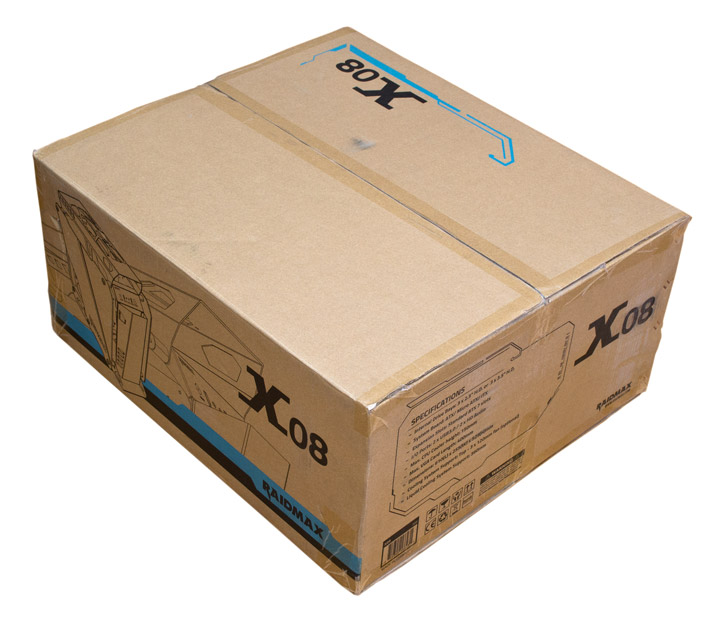

Корпус поставляется в очень крупной картонной коробке, как назло, лишенной каких-либо ручек для удобной транспортировки. На бортах упаковки есть изображение шасси в собранном и разобранном виде, краткое описание его достоинств и перечень технических характеристик. От повреждений при перевозке вся конструкция защищена массивными демпферами из полиуретана, наклеенными на толстое картонное основание. Каленые стекла сняты и отдельно упакованы в специальные карманы в демпферах. Там же можно найти инструкцию и комплект поставки.

Raidmax X08Raidmax X08

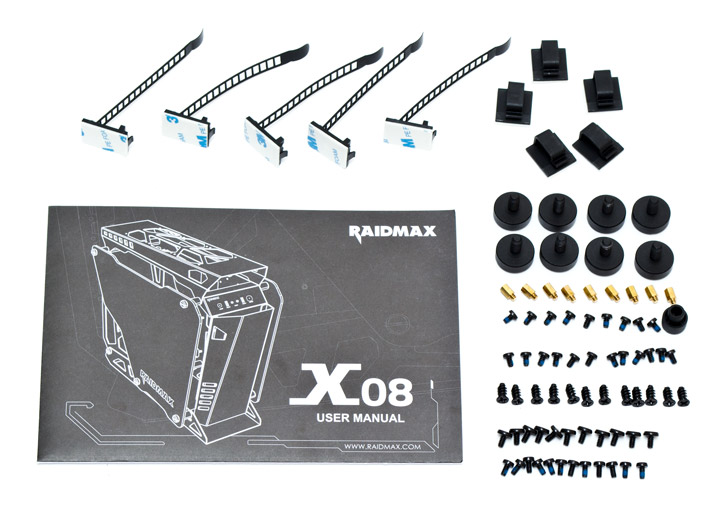

Все детали в комплекте расфасованы по отдельным подписанным пакетикам. Вместе с корпусом поставляются следующие запчасти:

  • инструкция по сборке корпуса;
  • пять многоразовых кабельных стяжек с клейким основанием;
  • пять пластиковых крючков с клейким основанием;
  • восемь крупных винтов с накатанной головкой для монтажа боковых стекол;
  • девять латунных стоек для материнской платы;
  • пластиковый переходник под отвертку для монтажа стоек материнской платы;
  • девять винтов для материнской платы;
  • 12 винтов для монтажа 3,5″ жестких дисков;
  • 12 шурупов для вентиляторов;
  • 11 корпусных винтов для блока питания и плат расширения;
  • 12 винтов для фиксации 2,5″ накопителей.
Raidmax X08

Внешний вид

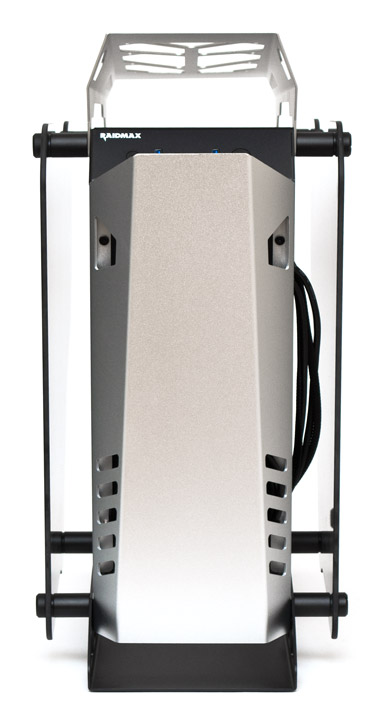

Как уже упоминалось выше, Raidmax X08 имеет каркасную структуру. Отдельные элементы скрепляются между собой цилиндрическими поперечными металлическими стойками и винтами. Передняя панель серого цвета состоит из трех наклоненных граней, по бортам которых есть прорези вверху и по пять отверстий внизу с каждой стороны. Фронтальная панель является декоративной и никакой функциональной нагрузки не несет.

Raidmax X08

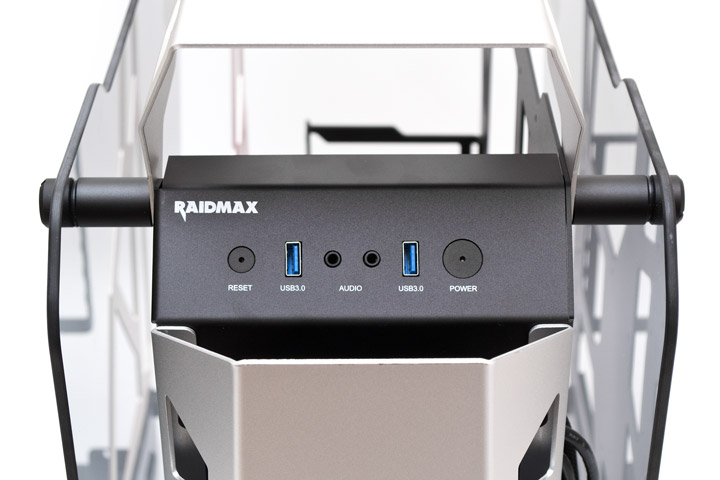

Фронтальная декоративная панель прикреплена винтами к передней панели черного цвета, вверху которой под углом расположены внешние порты и кнопки. Если смотреть слева направо, тут есть клавиша перезагрузки системы, два порта USB 3.0, между которыми находятся два 3,5-мм аудиовыхода для микрофона и наушников, и кнопка старта системы. Индикаторы активности накопителей (красного цвета) и питания системы (зеленого цвета), встроены прямо в круглые клавиши перезагрузки и старта, соответственно. В левом верхнем углу панели интерфейсов есть надпись Raidmax.

Raidmax X08

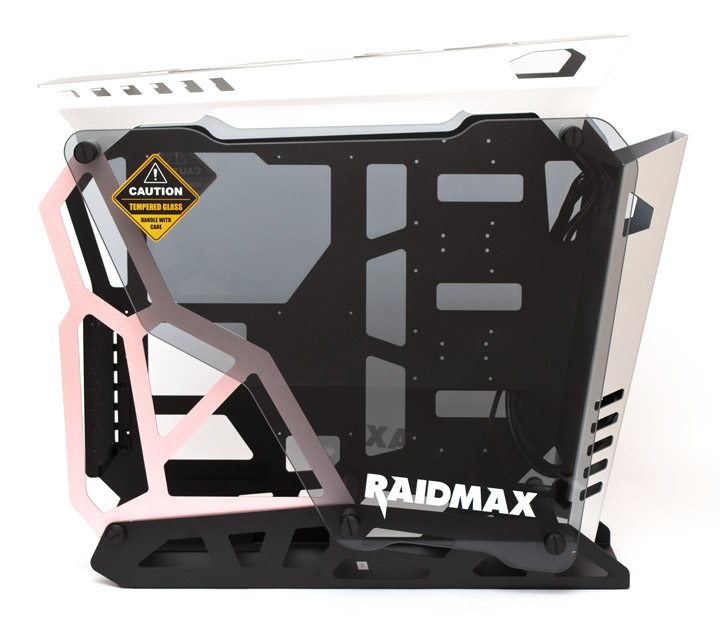

С левой стороны структурную целостность корпусу обеспечивает розовая металлическая решетчатая вставка, прикрепленная к верхней и нижней панели. Боковое стекло с этой стороны имеет специфическую форму и держится на четырех винтах с крупной круглой головкой. Надпись Raidmax нанесена внизу. Вверху слева есть наклейка с предупреждением о том, что это стекло и обращаться с ним следует осторожно. К сожалению, снять ее проблематично, на стекле остаются обрывки и частички клея, потому решено было оставить все, как есть, тем более что смотрится оно тут весьма органично.

Raidmax X08

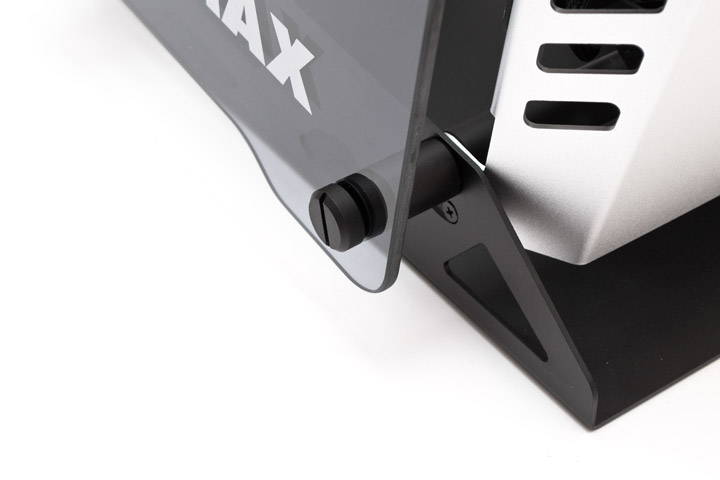

Крупные винты фиксаторов стекла не имеют насечек по бокам шляпки, зато в них есть углубление, которое подойдет под большую плоскую отвертку. Впрочем, затягивать их слишком сильно не стоит.

Raidmax X08

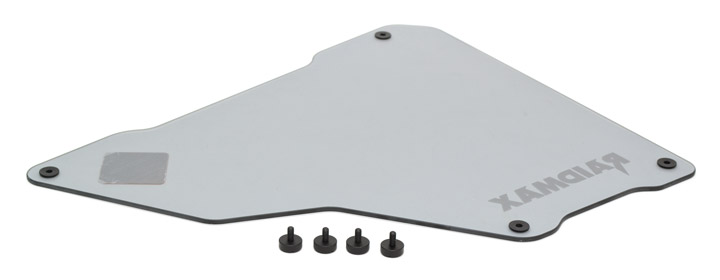

Каленое стекло имеет толщину в целых 5 мм и слегка тонировано. Резиновые демпферы вставлены прямо в крепежные отверстия, их края загнуты под 90 градусов наружу и обеспечивают надежную защиту от соприкосновения металла со стеклом со всех сторон.

Raidmax X08

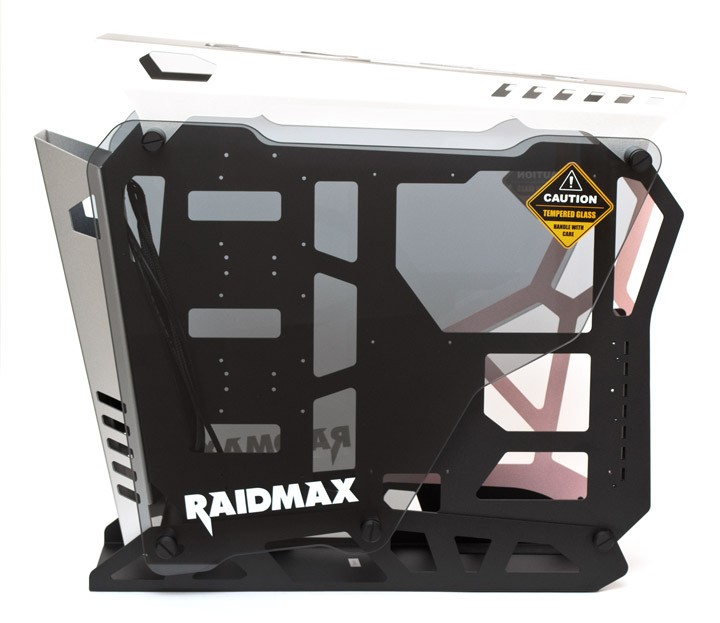

С правой стороны у корпуса имеется такое же стекло, как и с левой. Оно, вероятно, призвано обеспечивать обзор того, как красиво уложены провода за поддоном материнской платы. Кстати, как многие уже догадались, верхняя и нижняя панель держатся именно за поддон, который является главным несущим элементом данной конструкции.

Raidmax X08

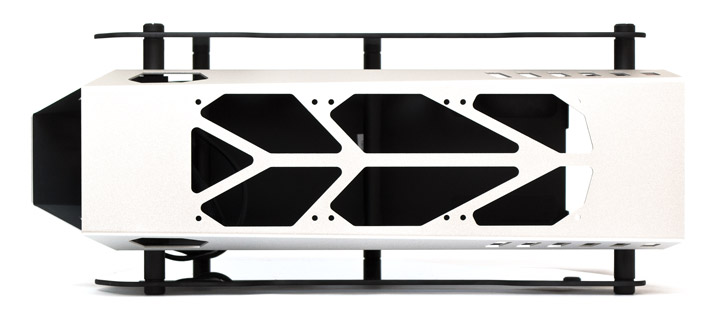

Верхняя панель тоже изогнута, как и передняя, в трех плоскостях. По бокам аналогично есть по одному фигурному отверстию спереди и по шесть отверстий сзади. Вверху вентиляционные вырезы сделаны в форме крупных трапеций и треугольников, возле них есть три набора посадочных отверстий под 120-мм вентиляторы или радиаторы СВО, длиной до 360 мм.

Raidmax X08

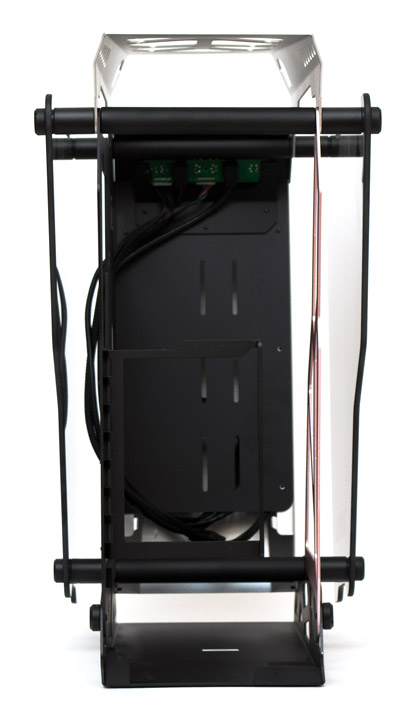

Задней панели фактически нет. В этом ракурсе видны только поперечные стойки, удерживающие всю конструкцию в сборе.

Raidmax X08

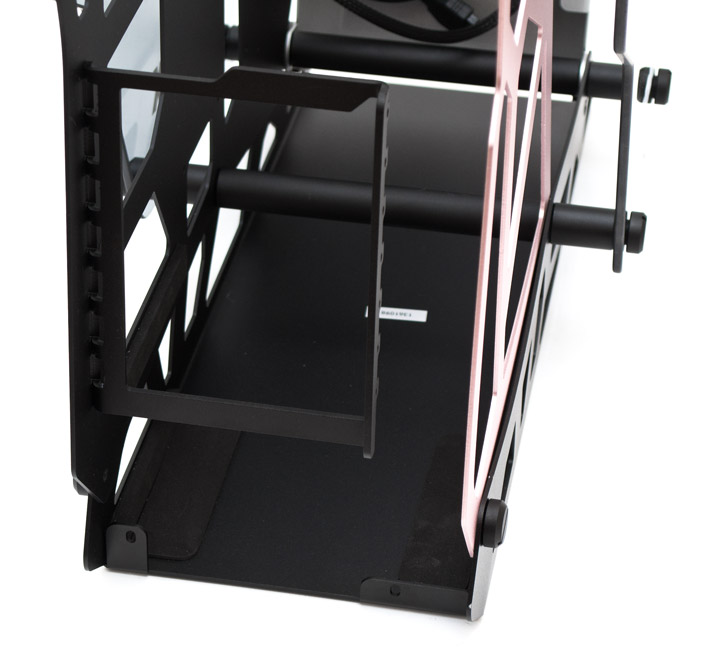

Тем не менее, для поддержки плат расширения к поддону материнской платы привинчена тремя винтами крепежная рамка, рассчитанная на семь PCI-слотов и имеющая сбоку отверстия для соответствующего количества винтов. Две проушины снизу предназначены для крепления блока питания, и они являются продолжением нижней панели. БП в данном корпусе можно расположить только вентилятором в ориентации вверх.

Raidmax X08

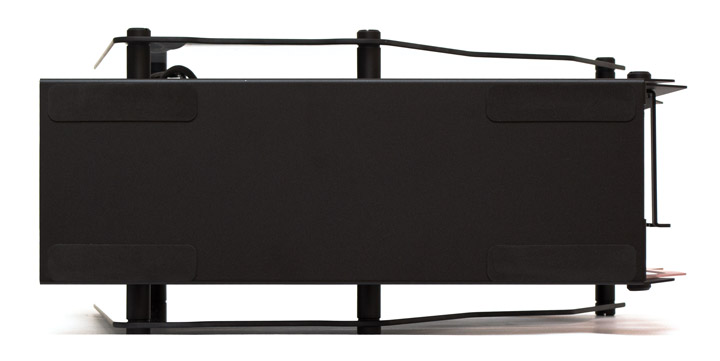

Нижняя панель сплошная, с загнутыми под 90 градусов вверх решетчатыми бортами. По углам снизу на нее наклеены четыре длинные резиновые вставки толщиной в 1 мм, выполняющие роль ножек.

Raidmax X08

Посмотрим, на особенности внутреннего строения X08.
