Обзор корпуса NZXT H510 Elite

В данном обзоре мы познакомим читателей с обновленным шасси NZXT из 500-ой серии под названием H510 Elite. В нем появились свежие разъемы USB, встроенная подсветка, усовершенствованный хаб управления подсветкой и вентиляторами, а еще красивое стеклянное окно вместо передней панели. Тем не менее, корпус сохранил фамильные черты своей линейки и остался узнаваемым для почитателей бренда.

NZXT H510 Elite

Характеристики

Модель NZXT H510 Elite
Страница продукта nzxt.com
Тип корпуса Midi-Tower
Размеры, мм 460 (В) x 210 (Ш) x 445 (Г)
Материал Сталь, ABS пластик, стекло
Вес, кг 7,5
Цвет Черный / Черно-Белый
Форм-фактор ATX, MicroATX, Mini-ITX
Устройства 5,25″
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 2+1 / 2+1 (на выбор ставится один 2,5″ или 3,5″ диск)
Поддерживаемое количество слотов расширения 7 + 2
Вентиляторы передние — 2 х 120/140 мм (2 х 140 мм установлены)
верхние — 1 х 120/140 мм (отсутствует)
задний — 1 х 120 мм (установлен)
Интерфейсные разъемы 1 x USB 3.1 Gen 1, 1 x USB 3.1 Gen 2 Type C, спаренный 3,5-мм разъем для микрофона и наушников
Прочее Боковая и передняя панель из закаленного стекла, пылевые фильтры под БП, сбоку и внизу передней панели, два передних 140-мм вентилятора с RGB подсветкой, RGB LED лента под верхней панелью, встроенный контроллер с шумомером, разъемами для трех ШИМ-вентиляторов и двух элементов подсветки с поддержкой ПО NZXT CAM, пластиковые каналы для укладки кабелей
Средняя стоимость, $ 150

Упаковка и комплект поставки

Корпус поставляется в красивой коробке с цветной полиграфией на бортах. Впереди и сзади есть изображения продукта, по бокам можно найти подробные технические характеристики и описание ПО NZXT CAM, раскрывающее возможности шасси в полной мере. По бокам есть ручки для переноски, защиту от повреждений при перевозке обеспечивают демпферы из пенопласта и полиэтиленовый пакет. И, конечно же, пленки на стеклах.

NZXT H510 Elite

Комплект поставки расширен за счет нескольких приятных аксессуаров. В нем были обнаружены:

  • инструкция по сборке;
  • разветвитель с одного общего 3,5-мм аудио-разъема на два раздельных для наушников и микрофона;
  • разветвитель для раздельного подключения кабелей передней панели к материнской плате (на случай, если стандартный разъем не поддерживается);
  • десять одноразовых пластиковых стяжек для проводов;
  • переходник под крестовую отвертку для монтажа стоек материнской платы;
  • одна стойка материнской платы;
  • четыре винта для блока питания;
  • восемь шурупов для вентиляторов;
  • 12 маленьких винтов для 2,5″ накопителей;
  • 21 винт для материнской платы и 3,5″ жестких дисков.
NZXT H510 Elite

Внешний вид

Дизайн у NZXT H510 Elite подчеркнуто простой и практичный. Совершенно ровные грани и плоскости, везде только прямые углы. Передняя панель состоит из двух элементов — полупрозрачного стекла сверху и металлической пластины с едва заметным логотипом NZXT снизу. Через фронтальное окно видны два предустановленных вентилятора. Воздух они получают через отверстия на боковой и нижней панели.

NZXT H510 Elite

Внешних портов стало существенно меньше. Они расположены вверху справа. Здесь есть один совмещенный 3,5-мм аудио разъем, один USB 3.1 Gen 2 Type C, еще один USB 3.1 Gen 1. По периметру круглой кнопки старта ПК встроен индикатор питания системы и индикатор активности накопителей. Вот и все.

NZXT H510 Elite

Левая боковина корпуса тоже двухсоставная. Нижняя часть металлическая и представляет собой вынесенный наружу кожух блока питания. Прямо на ней сверху стоит тонированное окно, которое держится на одном винте с накатанной головкой, нескольких упорах и паре защелок.

NZXT H510 Elite

Закаленное стекло имеет толщину в 3 мм. К верхней кромке приклеена металлическая рамка. Винт закреплен на своем месте, потерять его будет непросто.

NZXT H510 Elite

В передней части правой боковой дверцы есть множество квадратных вентиляционных отверстий. Держится эта панель на двух винтах с накатанной головкой.

NZXT H510 Elite

С обратной стороны правой двери, на вентиляции, одета сетка качественного пылевого фильтра в пластиковой рамке. Крепежные винты тоже держатся на панели.

NZXT H510 Elite

На верхней части корпуса сзади есть решетка вытяжной вентиляции. Её продолговатые отверстия позволяют повесить сюда один вентилятор формата 120 или 140 мм.

NZXT H510 Elite

Сзади все выглядит привычно. На вентиляционной решетке висит предустановленный 120-мм вентилятор, есть семь горизонтальных и два вертикальных слота для карт расширения. Все они закрыты многоразовыми перфорированными заглушками. Дополнительные слоты имеют собственную съемную рамку, которая держится на одном винте с накатанной головкой.

NZXT H510 Elite

Блок питания находится снизу, поворачивать его можно как вентилятором вниз, так и вверх. Воздухозаборник БП прикрыт качественным пылевым фильтром.

NZXT H510 Elite

Так выглядит основание корпуса снизу:

NZXT H510 Elite

Из интересного тут стоит отметить еще одно отверстие для вентиляции спереди, прикрытою съемным фильтром. На длинные прорези впереди можно закрепить корзину жестких дисков, накопители формата 2,5″ или 3,5″ или помпу СВО. Естественно, все это будет внутри.

Ножки пластиковые, высотой в 25 мм. Снизу на них наклеены резиновые нашлепки.

NZXT H510 Elite

Посмотрим на интерьер корпуса.

Внутреннее устройство

Корпус NZXT H510 Elite поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Максимальная высота процессорного кулера заявлена на отметке в 165 мм (поместится по нашим замерам 170 мм). Допустимая длина плат расширения во всех слотах равна 355 мм (заявлено 368 мм). Длина блока питания может достигать 220 мм.

NZXT H510 Elite

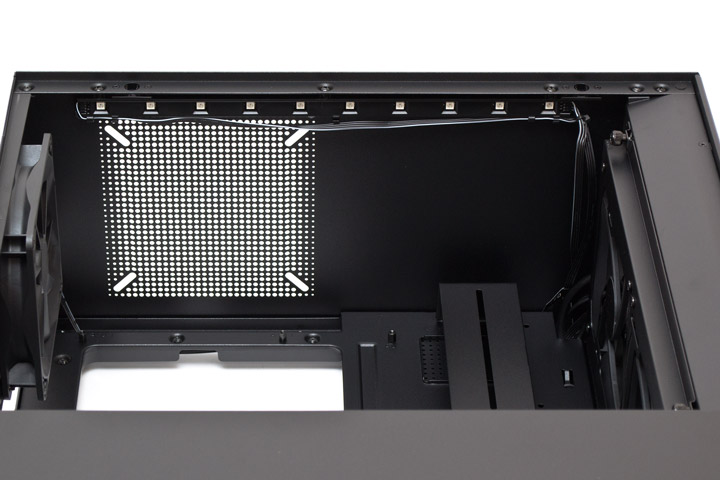

Запас пространства под верхней панелью, небольшой, всего 25 мм. Хватит как раз на установку стандартного по толщине вентилятора. Со стороны стекла сверху прикреплена светодиодная RGB-лента в пластиковом корпусе. Кстати, на официальном сайте упоминается наличие комплектного 140-мм вентилятор. Но, по факту, его нет.

NZXT H510 Elite

На задней панели предустановлен на вытяжку 120-мм вентилятор NZXT AER F120 без подсветки с трехконтактным разъемом питания. Все заглушки слотов расширения удерживаются обычными винтами. Для доступа к горизонтальным слотам понадобится снять вертикальную планку.

NZXT H510 Elite

Кожух блока питания имеет обильную перфорацию и в большей мере выполняет декоративную функцию, нежели разделяет тепловые потоки между собой. Для протяжки проводов тут есть два больших и одно маленькое отверстие.

NZXT H510 Elite

Два передних 140-мм вентилятора закреплены в специальной съемной корзине, которая держится на двух винтах с накатанной головкой. При желании в нее можно поставить два 120-мм пропеллера. Никуда не делась и съемная вертикальная стойка, которая прикрывает собой отверстия в поддоне. На неё можно подвесить, например, расширительный бачок для СВО или помпу.

NZXT H510 Elite

За поддоном материнской платы есть много чего интересного. Запас пространства по ширине до боковой панели составляет от 19 до 23 мм. Есть крупный вырез под усилительную пластину процессорного кулера. Вокруг него сверху и сзади привинчен пластиковый канал для укладки кабелей. Еще один такой канал в сочетании с двумя стяжками-липучками расположен по центру. Два пластиковых лотка для 2,5″ накопителей нашли свое место в нижнем правом углу.

NZXT H510 Elite

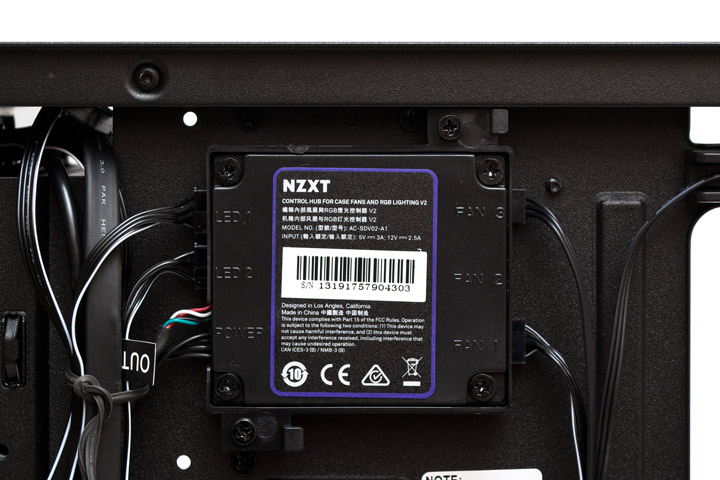

«Сердце» или точнее, главная интеллектуальная составляющая корпуса закреплена вверху слева. Это хаб второго поколения для управления RGB подсветкой и скоростью вентиляторов. А еще в нем встроен микрофон для измерения уровня шума. Справа на хабе есть три порта для вентиляторов с ШИМ-управлением, а в комплекте есть и разветвитель с одного на три четырехконтактных разъема. Слева находится два разъема для подключения подсветки, кабель питания и подключения к материнской плате.

NZXT H510 Elite

Для 3,5″ накопителей предусмотрена корзина в передней части кожуха, снизу. Она съемная, и поскольку салазок нет, корпус придется каждый раз класть на бок, причем на сторону стекла, чтобы иметь возможность извлечь её и прикрутить на место жесткие диски, что не добавляет удобства.

NZXT H510 Elite

В корзину помещается два 3,5″ жестких диска внутрь и еще один снаружи. Альтернативно, можно привинтить на дно один 2,5″ накопитель вместо 3,5″.

NZXT H510 Elite

Места для блока питания довольно много. К сожалению, никаких резиновых демпферов здесь не предусмотрено.

NZXT H510 Elite

Производитель предоставил возможность легкого демонтажа фронтальной панели и это очень мило с его стороны. Теперь панель можно легко почистить или заменить в случае повреждения. Держится стекло на двух миниатюрных боковых винтах и двух круглых защелках сверху. С обратной стороны к стеклу приклеена металлическая рамка.

NZXT H510 Elite

В качестве подшипника в передних 140-мм вентиляторах Aer RGB 2 используется гидродинамик, скорость регулируется с ШИМ в диапазоне от 500 до 1500 об/мин. Есть два раздельных провода для подключения подсветки и питания.

NZXT H510 Elite

В набор кабелей от корпуса входит одна колодка от разъема USB 3.1 Gen 1, разъем HD Audio, разъем Power SATA для питания контроллера, колодка USB 3.1 Gen 2, подключение USB 2.0 для соединения хаба и материнской платы и один общий разъем для кнопки запуска, индикаторов питания и активности накопителей. Все провода черного цвета и имеют достаточную для подключения длину.

NZXT H510 Elite

Перейдем к сборке и тестированию системы.

Сборка

Сборка системы в корпусе NZXT H510 Elite осуществляется достаточно просто. В комплекте есть подробная инструкция, доступ ко всем компонентам открыт полностью, укладку кабелей можно произвести практически идеально. Единственный неудобный момент состоит в необходимости класть корпус на бок, чтобы извлечь и затем поставить обратно корзину жестких дисков.

NZXT H510 Elite

Подсветка в корпусе выглядит отлично. Она освещает именно то, что нужно и легко настраивается через комплектное программное обеспечение.

NZXT H510 Elite

Совмещенный индикатор питания системы и активности накопителей вокруг клавиши запуска светится неярким белым цветом и не вызывает раздражения.

NZXT H510 Elite

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе NZXT H510 Elite использовалась следующая конфигурация:

  • процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
  • кулер: Noctua HN-U12A, (2 x вентилятора по 2000 об/мин);
  • материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
  • видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
  • твердотельный накопитель: Team MP34 M.2 PCIe SSD (512 ГБ, PCI Express 3.0 x4, NVMe 1.3);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • дополнительный вентилятор: 1 x Noctua NF-A14 FLX, 140 мм, 1200 об/мин;
  • термоинтерфейс: Noctua NT-H1.
NZXT H510 Elite

Методика тестирования

Тепловая нагрузка на процессор и видеокарту создавалась с помощью стресс-теста CPUID powerMAX версии 1.00.1 с использованием AVX инструкций в течение 10 минут. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 6.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 24 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 430 ватт. На верхнюю панель был установлен один дополнительный вытяжной 140-мм вентилятор. Тестирование проводилось в двух режимах сравнения с открытым стендом. В первом варианте корпус был закрыт полностью и все вентиляторы работали на максимальной скорости. Во втором варианте все было так же, но мы сняли переднюю стеклянную панель, чтобы проверить, как она влияет на охлаждение.

Результаты тестирования

NZXT H510 Elite

Несмотря на то, что внешне NZXT H510 Elite кажется весьма закрытым для воздуха корпусом, вентилируется он очень неплохо. В стоковом варианте разрыв по температуре процессора с открытым стендом составляет всего два градуса. Видеокарте приходится чуть тяжелее — здесь проигрыш равен шести градусам. Еще четыре–пять градусов отличия наблюдаем на материнской плате и памяти, а жесткий диск традиционно охлаждается лучше на два градуса в корпусе. А что изменится, если снять переднюю панель? Получится отыграть три-четыре градуса в температуре видеокарты, памяти и материнской платы. Но самый замечательный результат будет у процессора — он станет проветриваться на три градуса лучше, чем на открытом стенде. А вот жесткий диск наоборот будет греться на четыре градуса хуже, потому что после снятия передней панели воздушные потоки начнут обходить его стороной. В целом система вентиляции в NZXT H510 Elite выглядит хорошо и подойдет для систем с высоким уровнем тепловыделения.

Выводы

По своей сути NZXT H510 Elite представляет собой дальнейшее эволюционное обновление весьма удачной 400-ой и 500-ой серии шасси. В угоду тенденциям современной моды он сделан еще более прозрачным за счет стеклянной передней панели и укомплектован встроенной подсветкой внутренности и передних вентиляторов. Тем не менее, конструкторами удалось сохранить хорошую схему вентиляции в шасси, и красота получилась не в ущерб функциональности. Кроме того, в корпус внедрена и усовершенствована система контроля вентиляторов и подсветки, завязанная на комплектный хаб и ПО NZXT CAM.

Из недостатков можно отметить все ту же неудобную корзину 3,5″ накопителей, для демонтажа которой на бок нужно укладывать всё шасси. Кроме того, программное обеспечение все еще находится в стадии бета версии и требует дальнейшей доработки в плане совместимости. И последний момент — высокая за счет электронной начинки стоимость шасси. Впрочем, если подсветка, стекло спереди и контроль над вентиляторами вам не нужны, то можно обратить внимание на обычный NZXT H510, оцененный в два раза дешевле, который мы обязательно рассмотрим в одном из будущих обзоров.

NZXT H510 Elite выделяется среди аналогичных решений продуманной конструкцией, строгим внешним видом, хорошей вместимостью и приличной вентиляцией в сочетании с аппаратно-программным комплексом управления вентиляторами и подсветкой. Это отличный корпус-витрина для тех счастливых обладателей мощных компьютерных систем, кому есть что показать своим друзьям.
