Обзор корпуса Fractal Design Define Mini C

За время своего существования компания Fractal Design создала уже довольно большое количество схожих между собой внешне корпусов. Неподкованному в технических вопросах покупателю будет явно сложно разобраться в том, какой же подойдет именно ему. Ведь внутреннее устройство различается основательно, а в названии это отражено лишь парой букв. Например, новинку компании Define C предельно легко спутать с Define S. Потому не ленитесь заглядывать на официальный сайт производителя и, конечно же, читать наши обзоры этих замечательных шасси.

Так о чем это мы? Ах, да — про новую версию Define C. Точнее про ее незначительно уменьшенный вариант — Define Mini C. Базовой концепцией дизайна данного корпуса стал минимализм. В нем избавились от лишних 5,25″ отсеков, громоздких стоек 3,5″ жестких дисков (а ведь редко кто использует больше двух подобных накопителей). И попытались уменьшить внешние габариты настолько, насколько это возможно без ущерба для совместимости со стандартными компонентами. А, идя на поводу у современной моды, накрыли блок питания кожухом, разделив, таким образом, внутренний объем на две части. Звучит уже неплохо? Тогда читайте обзор дальше, чтобы узнать обо все детальнее.

Характеристики

Упаковка и комплект поставки

Хотя упаковка корпуса и лишена цветной полиграфии, на ней есть самое главное — подробная техническая информация о продукте, его изображение в разных ракурсах и ручки для переноски. Защита от повреждений при транспортировке вполне обыкновенная: два демпфера из пенопласта и пакет.

Комплект мелких деталей для корпуса расфасован по отдельным пакетикам и сложен в небольшую белую коробочку. Тут были обнаружены такие вещи как:

• инструкция по сборке корпуса;
• листовка красного цвета, поясняющая условия гарантии;
• магнитный металлический фильтр верхней панели;
• шесть одноразовых кабельных стяжек;
• металлический переходник под крестовую отвертку для монтажа стоек материнской платы;
• восемь стоек материнской платы;
• четыре винта с шестиугольной шляпкой для монтажа БП;
• восемь винтов для фиксации материнской платы;
• 20 мелких винтиков для фиксации 2,5″ устройств;
• восемь крупных винтов для монтажа 3,5″ жестких дисков.

Внешний вид

Во внешнем дизайне Define Mini C компания Fractal Design осталась верна себе. Это абсолютно прямой черный параллелепипед. Передняя панель сделана из пластика, по фактуре стилизованного под шлифованный алюминий. Она не открывается и никаких элементов на себе не имеет, если не считать окошка индикатора вверху посередине.

Внешние порты вынесены на верхнюю грань передней панели. Тут есть два 3,5-мм аудиовхода для микрофона и наушников, маленькая кнопочка перезагрузки, красивая круглая клавиша старта системы и два разъема USB 3.0. Все порты ориентированы вертикально, а это значит, что они склонны к быстрому накоплению пыли.

Из нижней части передней панели легко извлекается пылевой фильтр, который прикрывает днище корпуса. Это крайне удачное решение, позволяющее не двигать корпус вообще, когда требуется очистить его от пыли.

После демонтажа нижнего фильтра, под фронтальной панелью образуется углубление, за которое ее можно легко снять, потянув на себя. По бокам панели есть ряд крупных вентиляционных отверстий, а изнутри она проклеена слоем шумоизолирующего материала. Никакие провода сюда не привязаны.

Передняя панель оказалась закрытой изнутри еще одним пылевым фильтром. Таким образом, от пыли защищены все отверстия корпуса, через которые воздух проникает внутрь.

Данный фильтр сделан из качественной мелкоячеистой сетки, приклеенной к пластиковой решетке. Сама решетка держится на месте на трех упорах и двух пластиковых защелках.

За фильтром есть продолговатые отверстия, подходящие для монтажа трех 120- или двух 140-мм вентиляторов. Один 120-мм пропеллер с белой крыльчаткой уже предустановлен тут на вдув.

Левая боковая дверца ровная и сплошная. У нее есть штампованная ручка сзади и два крепежных винта с накатанной головкой, закрепленные прямо на панели (благодаря чему снижается риск их потери).

Изнутри дверца проклеена слоем шумоизолирующего материала. Жесткость на скручивание просто отличная.

Правая панель полностью аналогична и взаимно заменима с левой. На ней тоже есть внутри слой изоляции от шума.

Большая часть верхней металлической панели по умолчанию закрыта пластиковой заглушкой ModuVent. В таком виде корпус можно без проблем использовать в качестве полочки или подставки.

Если же снять заглушку, поддев ее изнутри корпуса, на ее обратной стороне обнаружится наклеенный слой шумоизоляции. А на верхней панели мы увидим крупноячеистую решетку, на которую можно закрепить два 120- или 140-мм вентилятора. Продолговатые посадочные отверстия смещены в сторону левой панели. Это облегчает монтаж радиаторов СВО — снижается вероятность того, что они будут конфликтовать с выступающими элементами материнской платы.

Если при эксплуатации корпуса приоритетным является не тишина, а охлаждение, то пластиковую верхнюю заглушку можно заменить металлической сеткой. Держаться на шасси данная сетка будет при помощи магнитных лент, закрепленных по всему ее периметру. Практически, это еще один пылевой фильтр (не дающий проникать пыли в корпус, когда системные вентиляторы отключены) и декоративный элемент.

Примагниченная на свое место сетка выглядит следующим образом.

Задняя панель выглядит весьма стандартно. Вверху есть крупноячеистая вентиляционная решетка, на которой предустановлен 120-мм вытяжной пропеллер. Пять слотов расширения закрыты традиционными для Fractal Design белыми вентилируемыми многоразовыми заглушками. Справа от слотов есть еще одна небольшая решетка, а снизу — место для блока питания.

Рамка крепления блока питания съемная, держится на двух винтах с накатанной головкой. С ее помощью БП можно ориентировать как вентилятором вверх, так и вниз. Но основное ее назначение, это упрощение процесса монтажа. БП изначально крепится к самой рамке, затем задвигается внутрь шасси и фиксируется этими двумя винтами. Очень удобно, учитывая ограниченное место для манипуляций внутри.

Вся нижняя панель корпуса закрыта съемным пылевым фильтром, о котором мы уже упоминали ранее. Снимается он по направлению вперед.

Так выглядит рамка фильтра.

На нижней панели задняя решетка отвечает за вентиляцию блока питания, а к передней прикреплена корзина накопителей. Ее можно снять, а на решетку повесить один 3,5″ жесткий диск, либо один 120-мм вентилятор. Так что Define Mini C обладает еще и частично модульной конструкцией.

Ножки резиновые, в пластиковой обойме, стилизованной под хромированный металл. Их высота составляет всего 10 мм.

Посмотрим на интерьер корпуса.

Внутреннее устройство

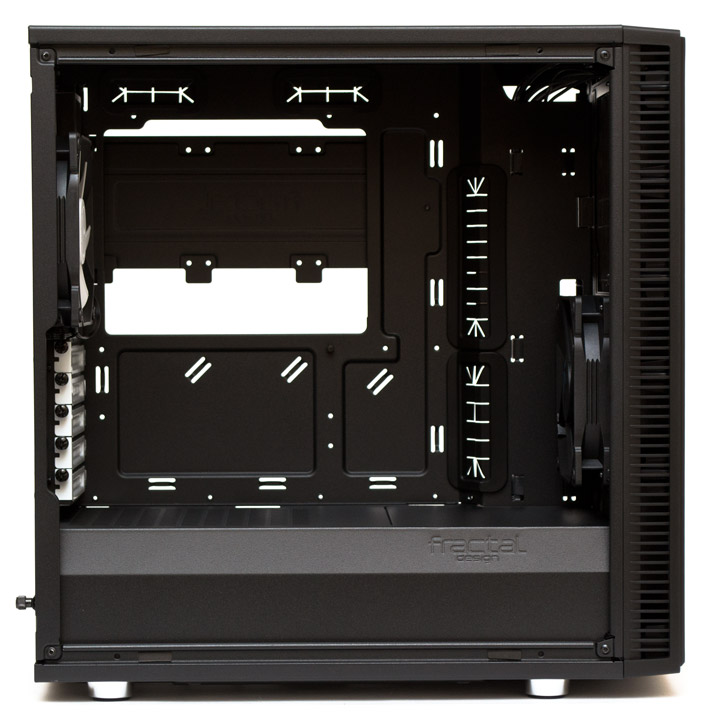

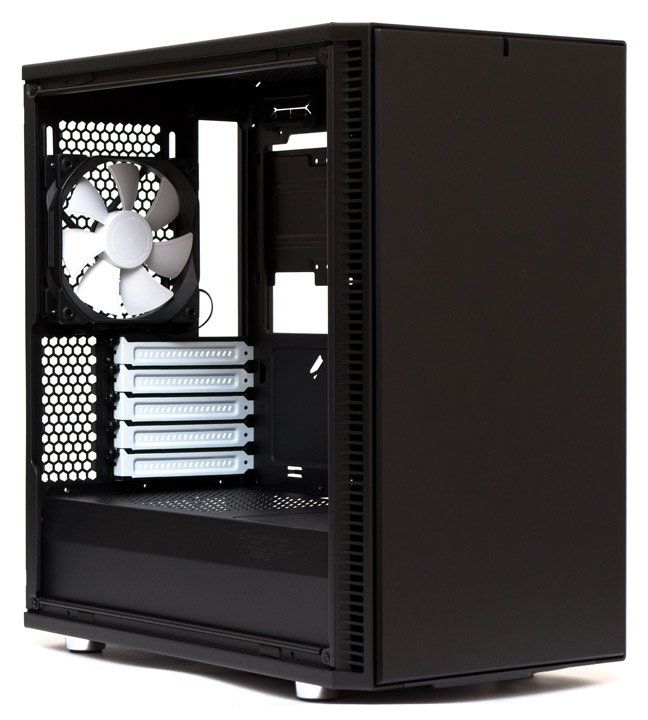

Fractal Design Define Mini C поддерживает установку в вертикальном положении материнских плат формата MicroATX и Mini-ITX. Заявленная производителем допустимая высота процессорного кулера составляет 170 мм. По нашим замерам сюда способны поместится 175-мм модели. Возможная длина плат расширения во всех слотах достигает 315 мм, с учетом установленных спереди вентиляторов стандартной толщины (25 мм). Допустимая длина стандартного блока питания — до 175 мм включительно, хотя с учетом возможности смещения и демонтажа корзины накопителей эта цифра может вырасти до 200 мм или даже больше. Внутренний объем корпуса разделен кожухом на две части. В верхней части находится материнская плата с видеоадаптерами, а в нижней — блок питания и корзина с 3,5″ накопителями.

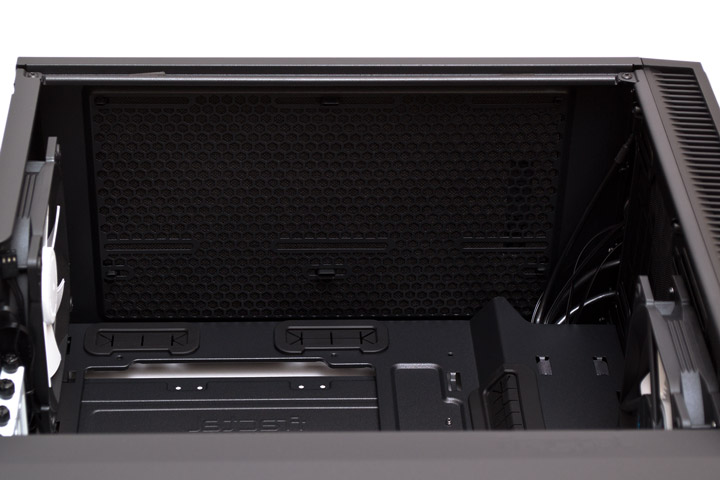

Запас пространства под верхней панелью до кромки материнской платы составляет 30 мм. Установка тут радиаторов, вентиляторов и подключение разъемов материнской платы не должно доставлять никаких проблем.

На задней панели предустановлен на выдув 120-мм вентилятор. Его положение можно регулировать по высоте в пределах 30 мм. Заглушки слотов PCI удерживаются винтами с накатанной головкой

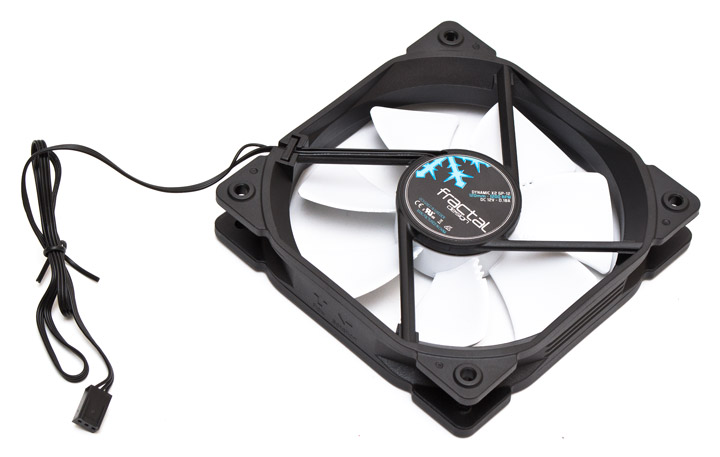

Вентилятор относится к новой линейке в ассортименте компании и называется Dynamic X2 GP-12. В качестве подшипника в нем используется так называемый LLC. Что именно скрывается за этим наименованием, компания не уточняет, но судя по сроку наработки на отказ в 100 тыс. часов, вероятно, что это некая вариация гидродинамического подшипника с магнитной стабилизацией осевой втулки. В использовании вентилятор оставляет о себе сдержанно хорошее впечатление. Он способен достаточно тихо работать в диапазоне от стартовых 3 В и 400 об/мин до 7 В и 900 об/мин, не превышая при этом порог шума в 38 дБ (А). Однако тут слышится паразитное потрескивание, усиливающееся по мере роста скорости. После 900 об/мин появляется аэродинамический шум от лопастей, рассекающих воздух и на максимальных 1200 об/мин крыльчатку уже отчетливо слышно (по показаниям прибора получается 43 дБ (А) с расстояния в 10 мм от подшипника). В итоге это неплохой вариант в качестве стокового корпусного пропеллера, но при желании его можно заменить и чем-то лучшим. Спаянный шнур питания черного цвета имеет длину в 500 мм.

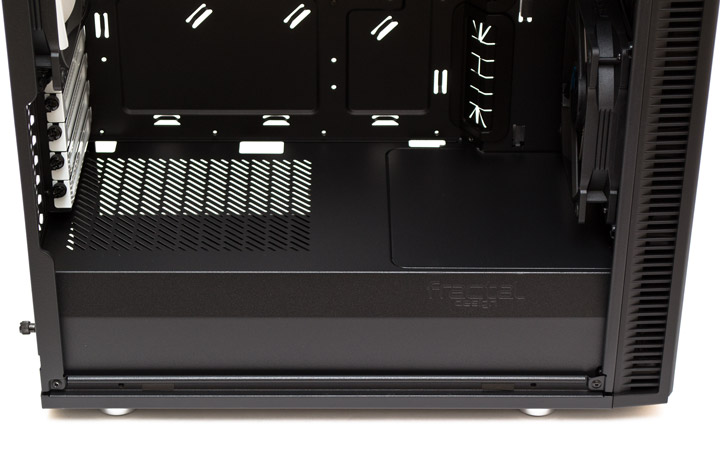

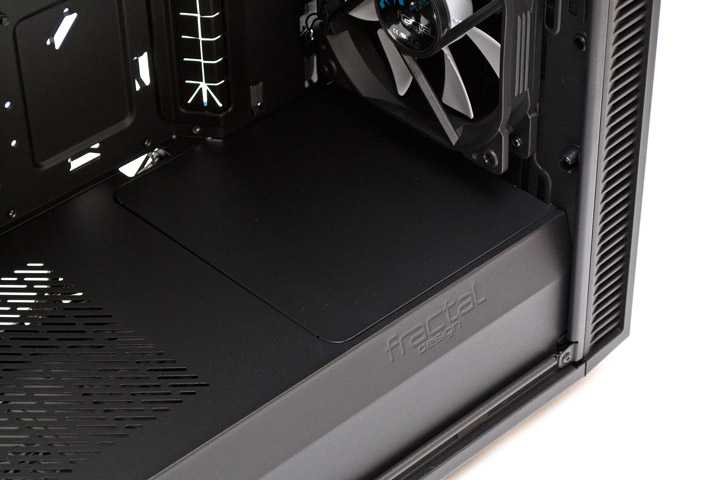

Нижняя часть корпуса огорожена от остального объема несъемным металлическим кожухом. Как всегда, это сделано в большей мере из эстетических соображений, нежели из желания разделить тепловые зоны. Хотя в плане снижения шума такое решение может быть в чем-то даже полезным. В задней части кожуха есть вентиляционная решетка, на случай ориентации блока питания вентилятором вверх, и несколько прорезей для протяжки проводов.

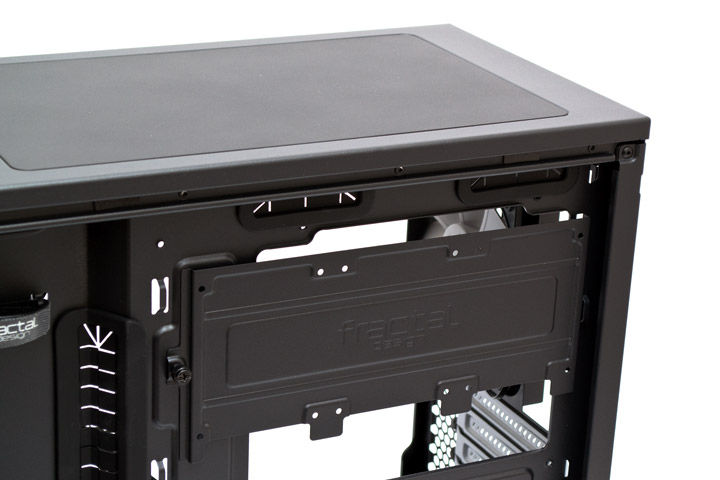

В передней части есть незаметная на первый взгляд съемная заглушка, которая находится ровно над корзиной накопителей.

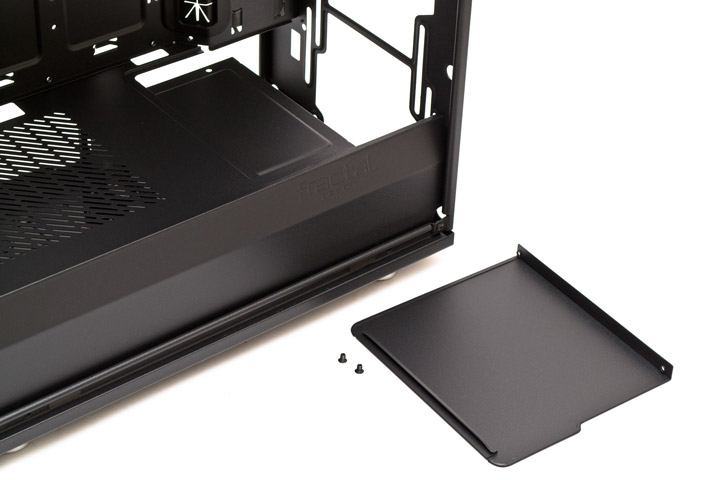

Заглушка держится на двух винтах, которые можно выкрутить со стороны фронтальной панели. После ее удаления у пользователя появляется возможность извлечения корзины накопителей и установки большего количества вентиляторов либо радиаторов СВО. Если корзина отодвинута максимально назад, то между ней и передней панелью есть 60 мм запаса.

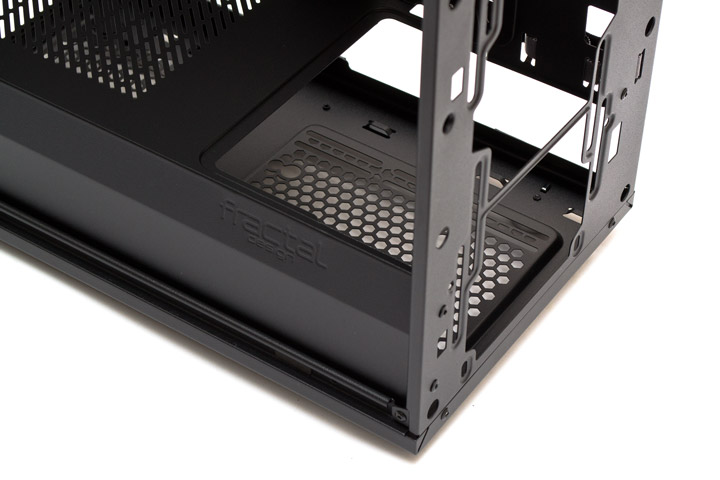

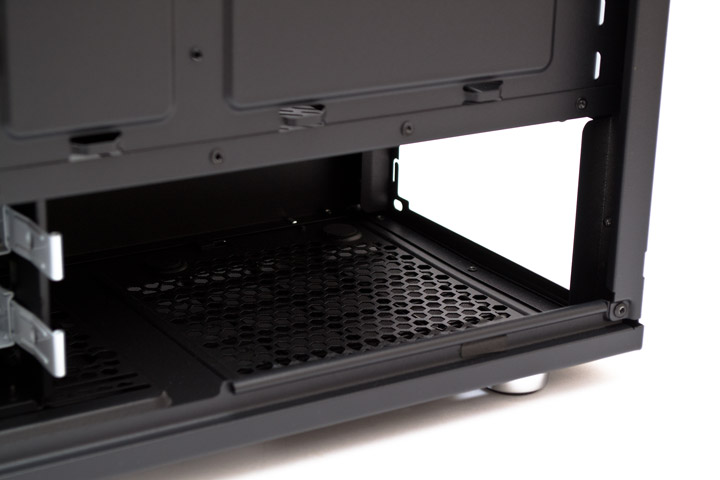

Если корзина снята полностью, запас места до передней панели составляет целых 130 мм.

Впереди на вдув установлен 120-мм вентилятор с белой крыльчаткой. Это такой же Dynamic X2 GP-12, что и закрепленный на задней панели, потому останавливаться на его характеристиках подробнее мы не будем.

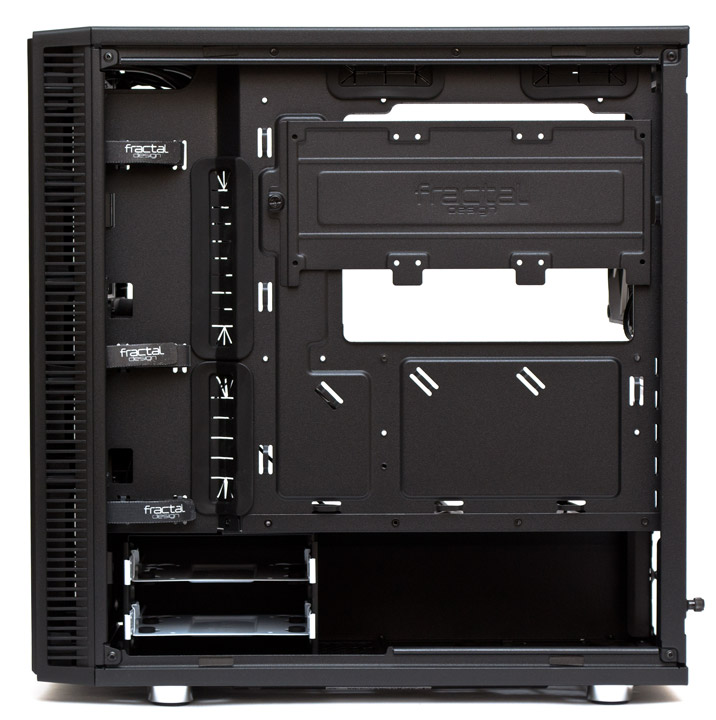

Все свободное место за поддоном материнской платы использовано максимально рационально. Над большим вырезом под усилительную пластину процессорного кулера закреплена планка, предназначенная для монтажа 2,5″ накопителей. Четыре крупных отверстия для протяжки проводов закрыты резиновыми шторками. Кругом на поддоне есть большое количество проушин для крепления кабельных стяжек, а в передней части закреплены три липучие ленты Velcro, для быстрой фиксации проводов. Запас пространства между поддоном и боковой дверцей колеблется от 15 до 35 мм, чего более чем достаточно для легкой укладки всех кабелей даже внахлест в пару слоев. Кстати есть и еще один интересный момент, на который не сразу обращаешь внимание. В направляющих для крепления боковых панелей сверху, снизу и с обеих сторон наклеены резиновые прокладки, сводящие на нет вероятность дребезжания или посторонних звуков от закрытых дверок.

Планка для 2,5″ накопителей может принять до трех дисков, закрепленных винтами. Сама планка держится одним металлическим винтом с накатанной головкой.

Посадочное место блока питания оборудовано снизу четырьмя круглыми резиновыми демпферами.

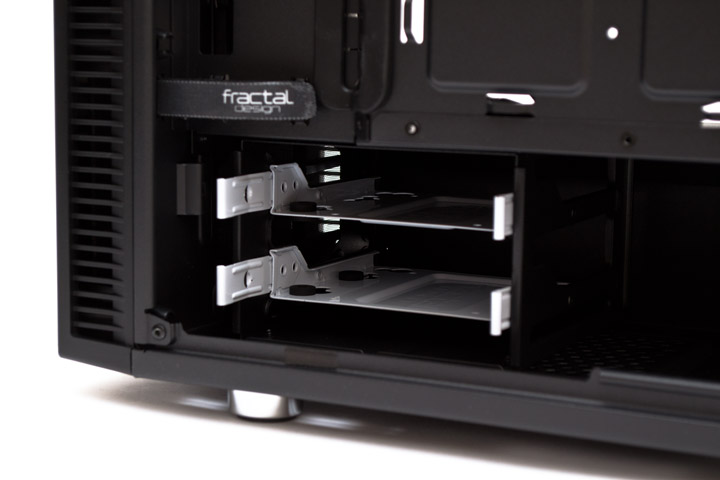

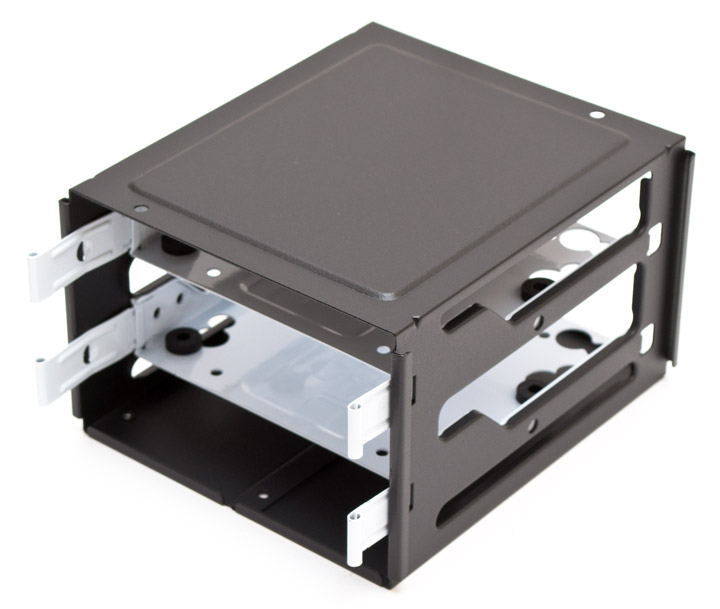

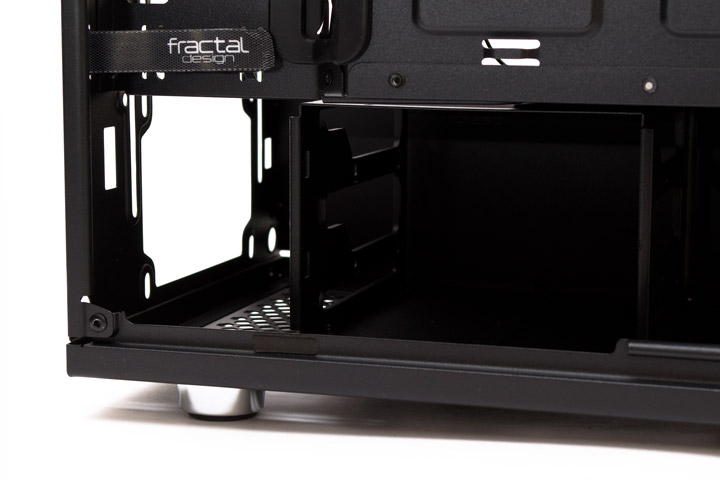

Корзина для двух накопителей в индивидуальных салазках по умолчание задвинута вперед. В таком положении максимальный запас пространства для БП составляет 220 мм.

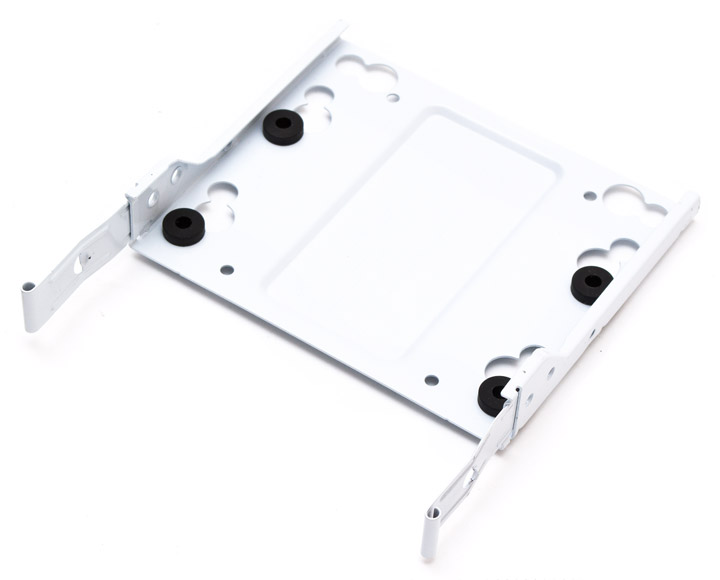

В металлических салазках есть резиновые демпферы для 3,5″ жесткого диска. Еще сюда можно установить в качестве альтернативы 2,5″ накопитель. Как первый, так и второй вариант диска крепится с помощью специальных винтов.

Если передвинуть корзину накопителей ближе к задней части корпуса, то перед ней образуется запас пространства в 60 мм. Однако для блока питания место существенно сократится и его останется всего 178 мм, чего может не хватить даже для поворота закрепленных кабелей БП. Потому лучше подбирать оптимальное положение корзины под каждую конкретную сборку.

Корзину можно демонтировать полностью, выкрутив четыре винта снизу, а потом извлечь ее через верхнюю заглушку кожуха БП.

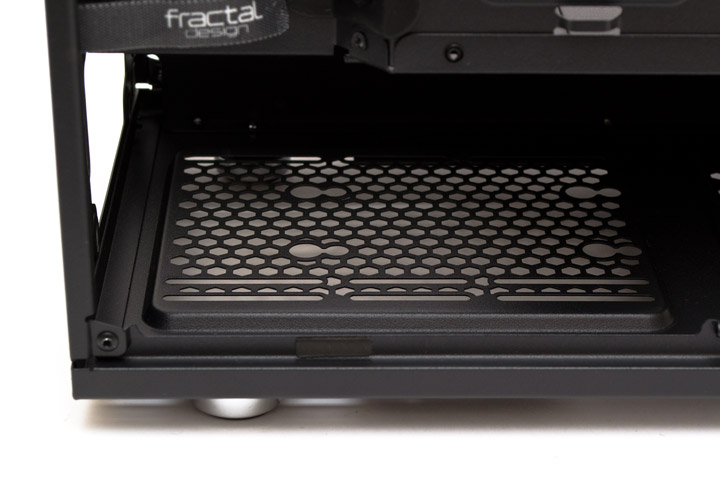

На место извлеченной корзины можно закрепить один 3,5″ накопитель (с помощью длинных винтов и резиновых прокладок, снятых с белых салазок). Либо установить один 120-мм вентилятор, который улучшит тепловой режим видеоадаптера. Либо спрятать сюда помпу СВО.

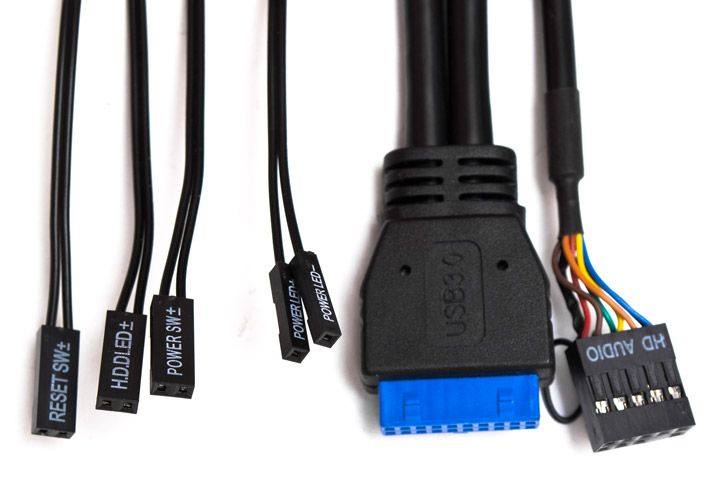

В набор проводов входят стандартные кабеля черного цвета от индикаторов активности накопителей и питания системы, кнопки старта и перезагрузки ПК, одна колодка USB 3.0 и один разъем HDAudio.

Перейдем к сборке системы и тепловому тесту.

Сборка

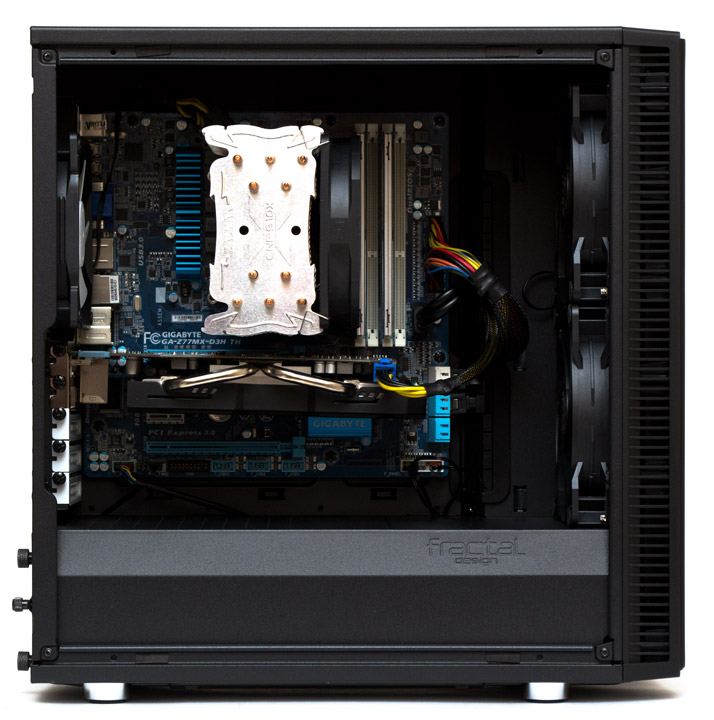

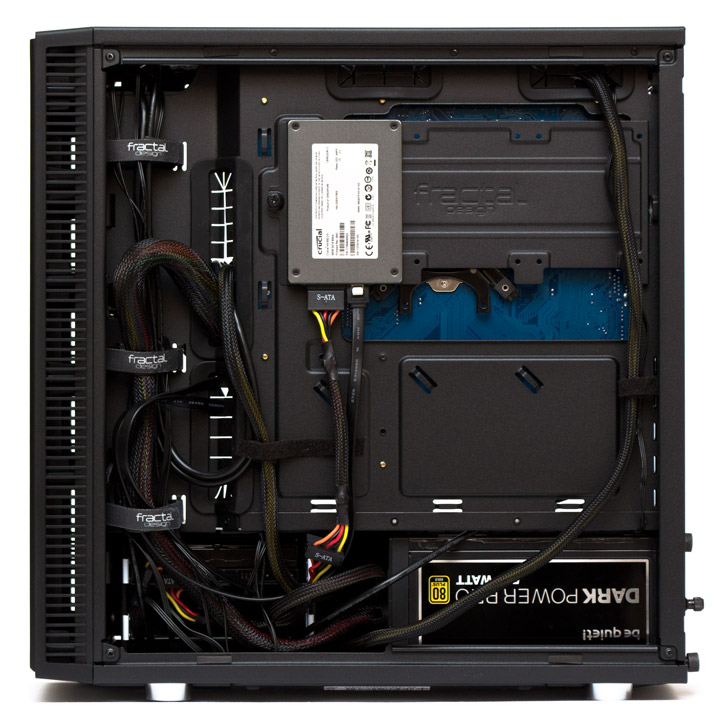

Сборка системы в корпусе Fractal Design Define Mini C протекает без каких-либо затруднений, достойных внимания. Все провода без проблем укладываются и фиксируются за поддоном материнской платы. Боковые панели становятся на свои места без усилий. Все это лишь еще один раз подчеркивает общую продуманность конструкции в целом.

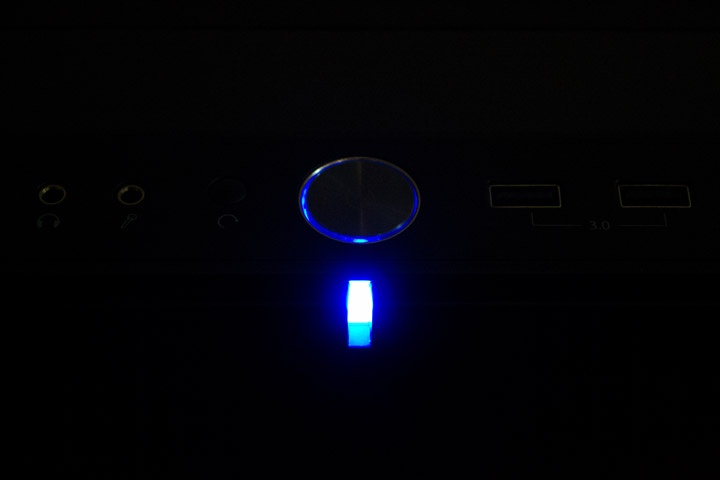

Подсветка индикатора питания и активности накопителей является совмещенной. От нее слабо подсвечивается контур кнопки включения и довольно ярко сияет и мигает основной синий светодиод, расположенный в углублении верхней грани фронтальной панели. Если смотреть на него прямо, такой свет слегка слепит, особенно в темноте. При взгляде под углом он не раздражает глаза.

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Fractal Design Define Mini C использовалась следующая конфигурация:

• процессор: Intel Core i7-2600K (3,4@4,4 ГГц, 1,330 В);
• кулер: Zalman CNPS10X Performa;
• материнская плата: Gigabyte GA-Z77MX-D3H TH (Intel Z77);
• видеокарта: ASUS R9270-DC2OC-2GD5 (AMD Radeon R9 270);
• память: Kingston KHX24C11X3K4/16X (2x4 ГБ, DDR3-2133, 10-12-12-27-2Т, 1,65 В);
• твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
• жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
• блок питания: be quiet! Dark Power Pro 10 (550 Вт);
• дополнительные вентиляторы: 2 x 140 мм — be quiet! Pure Wings 2 (BQ PUW–14025–LS–10) 140 мм, 1000 об/мин;
• термоинтерфейс: Noctua NT-H1.

Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 2048 МБ выделенной памяти и MSI Кombustor 3.5.1.0 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 5.0.3 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 23 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 327 ватт. Тестирование проводилось в единственном режиме сравнения с открытым стендом. В качестве дополнительных вентиляторов впереди на вдув были установлены два 140-мм пропеллера со скоростью в 1000 об/мин. Стоковый передний 120-мм вентилятор был демонтирован. Все корпусные вентиляторы во время теста работали на максимальной скорости. Верхняя панель корпуса было закрыта непроницаемой для воздуха заглушкой.

Результаты тестирования

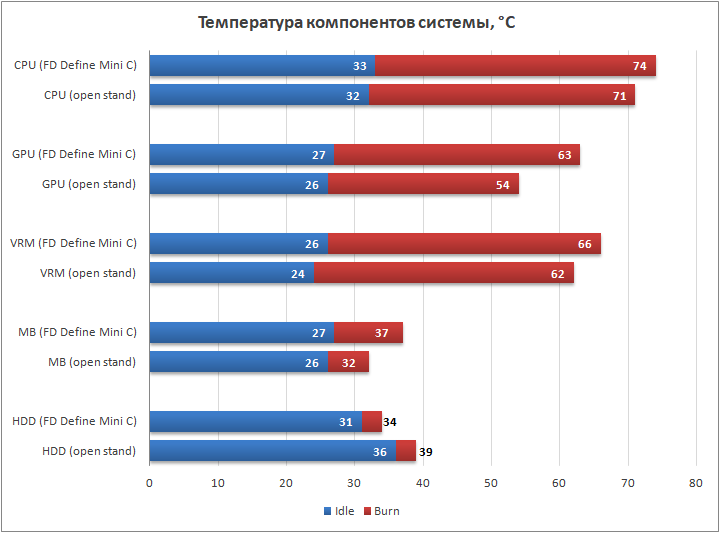

Все компоненты системы за исключением видеокарты охлаждаются в данном шасси весьма неплохо, их температуры остаются на вполне приемлемом уровне. Особенно, если учесть, что верхняя панель корпуса была закрытой на момент теста, а проветривался он исключительно двумя передними и одним задним вентилятором. Потому проигрыш в семь градусов по температуре видеоадаптера можно считать некритичным. А вот что меня удивило, так это хорошее охлаждение жесткого диска. Ведь он находился в отдельной камере и не обдувался прямо ни одним вентилятором.

Выводы

Fractal Design Define Mini C — это бескомпромиссный вариант корпуса для сборки мощной и тихой системы на базе материнских плат формата MicroATX или Mini-ITX. В нем нет лишнего места, однако он способен принять на борт компоненты практически любого размера. Его можно одинаково хорошо адаптировать как под воздушное охлаждение, так и для установки производительного контура СВО. Несмотря на малый внутренний объем Define Mini C обладает хорошей схемой вентиляции, что подтвердил наш тепловой тест. Конструкция шасси сделана очень качественно и продумано, она обладает высокой жесткостью и способна хорошо подавлять паразитные шумы. На высоком уровне здесь сделана и защита от пыли. Она не только закрывает все входные и частично даже выходные вентиляционные отверстия, но еще и достаточно легко очищается. А, и последнее, но немаловажное — в продаже есть и варианты корпуса с прозрачным боковым окном, специально для любителей похвастаться своей системой.

Данные выводы в полной мере применимы не только к Define Mini C, но и к его более крупному собрату Define C. Он отличается лишь по трем параметрам — способен принимать материнские платы формата ATX, имеет семь PCI слотов и чуть больший вес.

Корпус Fractal Design Define Mini C оказался на проверку настолько близким к идеалу шасси, что мне не удалось найти в нем изъянов. Он просто вобрал в себя все лучшее, к чему пришла эволюция серии Define и однозначно может быть рекомендован к приобретению.
