Компактное сетевое хранилище. Обзор корпуса Eolize SVD-NC11-4

Корпуса NAS по своим габаритам очень похожи на Barebone. Однако назначение двух этих форм-факторов очень отличается. Barebone-системы — это мультимедийные ПК, построенные, как правило, на материнских платах mini-ITX. Часто такие корпуса позволяют принять на борт мощные видеоадаптеры солидных габаритов, полноразмерные блоки питания и относительно крупные системы охлаждения. Кроме того многие имеют привлекательный дизайн и оснащены жидкокристаллическими дисплеями и прочими пользовательскими удобствами. Применение корпусов NAS несколько иное. В них собирают компактные сетевые хранилища. Такие «малыши» в основном оснащаются корзинами для горячей замены накопителей, а также устройствами мониторинга активности установленных накопителей. Именно с таким корпусом мы познакомимся в нашем сегодняшнем обзоре. Сегодня в нашей тестовой лаборатории корпус Eolize SVD-NC11-4, ориентированный на создание в нём сетевого хранилища данных (NAS) или домашнего сервера.


Спецификации

Модель Eolize SVD-NC11-4
Тип корпуса NAS
Размеры, мм 250 (В) x 200 (Ш) x 300 (Г)
Материал Сталь, 0,8 мм
Вес, кг 6
Цвет Черный
Форм-фактор Mini-ITX
Устройства 5,25" 0
Устройства 3,5" внешние 0
Устройства 3,5" внутренние 4
Поддерживаемое количество карт расширения 1
Вентиляторы 1х 120 мм тыловой
Интерфейсные разъемы 2x USB 2.0


Упаковка и комплектация

Корпус поставляется в ничем не примечательной картонной коробке средних размеров. Коробка снабжена ручкой для переноски. Никаких опознавательных надписей на упаковке мы не обнаружили.

Eolize SVD-NC11-4

Сам Eolize SVD-NC11-4 обернут в полиэтилен и надёжно закреплён в уплотнителе. Таким образом, вероятность повреждения при транспортировке сведена к минимуму.

Eolize SVD-NC11-4

Комплект поставки весьма скромный и включает:
  • сетевой шнур;
  • винты;
  • два ключа от корзин с накопителями;
  • металлический крепёжный уголок.
Eolize SVD-NC11-4



Дизайн и качество изготовления

Корпус выполнен полностью в чёрном цвете. Дизайн довольно строгий. Размеры Eolize SVD-NC11-4 — 300x200x250 мм, масса равна 6 кг. Внутри достаточно пространства для одной обычной платы расширения. На переднюю панель выведены два порта USB 2.0, индикаторы питания, активности HDD и LAN.

Eolize SVD-NC11-4

Шасси изготовлено из стали толщиной 0,8 мм. Детали подогнаны отлично. Металлические части окрашены порошковым методом, что даёт гарантию долговечности красочного слоя. «Морда» изготовлена из высококачественного чёрного пластика и стилизована полосками.

Eolize SVD-NC11-4

По бокам находятся достаточно крупные вентиляционные отверстия, оформленные в виде сеточки. Стороны почти симметричны.

Eolize SVD-NC11-4

Eolize SVD-NC11-4

Сзади находится вентиляционное отверстие с посадочным местом для одного 120-миллиметрового вентилятора. Изначально установлен 120-мм вентилятор со скоростью вращения 1400 об/мин. Там же выпускное отверстие «вертушки» и сетевое гнездо блока питания. Наличие только одного слота расширения говорит о невозможности установки двухслотовых видеоадаптеров.

Eolize SVD-NC11-4

Нижняя и задняя часть корпуса не окрашены. Производитель не стал красить все детали шасси в чёрный, как это сейчас модно. К днищу винтами прикручены четыре ножки.

Eolize SVD-NC11-4

Качество изготовления ножек не вызывает нареканий. Они прорезинены снизу для препятствия скольжению и надёжно прикручены к корпусу.

Eolize SVD-NC11-4

Общее качество изготовления корпуса оставляет исключительно положительные впечатления. Вся конструкция очень жёсткая. Детали хорошо подогнаны, зазоры между панелями находятся в допустимых пределах, люфтов не замечено. Острых углов, о которые можно порезаться, в корпусе мы так же не обнаружили. Что ж, перейдём непосредственно к сборке системы.

Установка компонентов

Данный корпус, как не трудно догадаться, рассчитан на установку крошечных системных плат формата Mini-ITX. Для начала нужно снять боковые панели. Делается это просто — отвинчиваем два винта с накатанными шляпками и отодвигаем назад «боковушки». Точно так же, как на большинстве корпусов.

Eolize SVD-NC11-4

Мы получили доступ внутрь корпуса. Сразу замечаем неприятную особенность конструкции — отсеки для установки накопителей мешают установке оперативной памяти с высокими радиаторами. В остальном инсталляция компонентов типична для корпусов данного форм-фактора.

Eolize SVD-NC11-4

Только накопители не подключаются кабелями непосредственно к системной плате и блоку питания, что характерно для NAS. Корзина для накопителей разделена на два канала по два отсека и подключается посредством двух разъёмов питания molex и четырёх кабелей SATA. На платах корзины имеется по два двухконтактных разъёма для подключения вентиляторов. Поставляемый в комплекте вентилятор типоразмера 120 мм имеет такой разъём, спаренный вместе с привычным трёхконтактным и по умолчания подключён именно к корзине для накопителей. При желании его можно запитать от материнской платы.


Eolize SVD-NC11-4

Собираем нашу систему. В целом сборка не составляет труда, за исключением подсоединения 24-контактного разъёма питания материнской платы. Из-за расположения прямо под корзиной для накопителей, доступ к нему несколько затруднён. Как вариант, можно сначала подключить разъём, а затем уже устанавливать «материнку» в корпус.

Eolize SVD-NC11-4

Как уже было сказано, видеокарту с двухслотовым охлаждением установить не получится, только с обычным кулером. Помещаются даже адаптеры GeForce 8800GT и Radeon HD4850 с референсными однослотовыми СО. Вот только за счёт своей большой длины они блокируют доступ к защелке слота PCI-E и вынуть «видяху» оказывается сложнее, чем поставить. Мы это проверили и ограничились малогабаритной Quadro FX1700.

Eolize SVD-NC11-4

Да и блок питания в нашем случае не особо позволяет «разгуляться» с мощными видеокартами. В корпусе установлена 200-ваттная модель производства Delta Electronics. Блок имеет одну линию +12 В c заявленным током 12 А. Не так уж много, но для сетевого хранилища или мультимедийного ПК вполне достаточно. Охлаждается блок питания 40-мм вентилятором с умеренной скоростью вращения крыльчатки, поэтому акустического дискомфорта от его работы мы не заметили. К примеру, вентилятор системы охлаждения центрального процессора такого же типоразмера на плате Gigabyte было слышно заметно сильнее.

Eolize SVD-NC11-4

Система горячего подключения/отключения накопителей сделана довольно удобно. Есть возможность установки как 3,5”, так и 2,5” устройств.

Eolize SVD-NC11-4

Установка HDD выглядит следующим образом:

Eolize SVD-NC11-4

Eolize SVD-NC11-4

Перфорация в салазках также идёт на пользу. Это одновременно и облегчает конечный вес изделия, и обеспечивает накопителям более качественное охлаждение.

Так же просто на своё место становится и 2,5-дюймовый SSD-накопитель. Правда, охлаждение ему не нужно, в отличие от жёсткого диска, потому что энергопотребление и тепловыделение большинства современных SSD-накопителей находится в пределах смешных 2—3 ватт.

Eolize SVD-NC11-4

Eolize SVD-NC11-4

Разъёмы питания и интерфейса SATA стандартны для всех устройств, присутствующих на рынке. Поэтому проблем с совместимостью быть не должно. Просто прикручиваете накопитель к салазкам и вставляете их в любой отсек. В момент защёлкивания салазок разъёмы накопителя и корзины соединятся. Есть возможность закрыть отсеки на ключ. Конечно, это не является какой-то эффективной мерой безопасности от желающих похитить накопитель, но зато предохраняет от случайного отключения диска или SSD в процессе работы.

Eolize SVD-NC11-4

Для каждого отсека имеются раздельные индикаторы работы накопителя (питания) и его загруженности (чтения/записи). Мы установили в два нижних отсека SSD и винчестер. На фото видно как работают индикаторы в момент одновременной загруженности и SSD и HDD.

Eolize SVD-NC11-4

Вот только в случае с SSD индикатор загруженности горит постоянно. Скорее всего это связано со спецификой работы накопителя и постоянным его опросом головным контроллером. В случае с накопителем на магнитных дисках индикаторы работают абсолютно корректно.

Тестовая конфигурация

В тестовом стенде были использованы следующие компоненты:
  • процессор: AMD E-350;
  • материнская плата: Gigabyte E350N-USB3;
  • кулер: штатный материнской платы;
  • память: Crucial BallistiX Tracer Blue (2x2 Гбайт, DDR3-1600);
  • видеокарта: PNY Quadro FX1700 512 MB;
  • жесткий диск: Seagate ST2000DL003 (SATA 6Gb/s, 2 TБ, 64 MБ, 5900 об/мин);
  • многофункциональная панель: Lamptron Touch;
  • блок питания: Delta Electronics 200 W.
Сравнение Eolize SVD-NC11-4 проводилось с открытым стендом, в котором так же использовались перечисленные выше компоненты, размещенные вне корпуса. На радиаторы VRM, северного моста и памяти были установлены термодатчики многофункциональной панели, сама панель размещалась за пределами корпуса. Температуры CPU, графического адаптера и HDD снимались посредством специальных утилит в среде ОС Windows 7 Ultimate. Для нагрузки соответствующих комплектующих были использованы: тест ОССТ 3.1.0, FurMark 1.8.2 и пакет Aida 64 EEE 1.70.1400. Скорость вращения корпусного вентилятора были зафиксированы на значении 1400 об/мин. Все компоненты работали при рекомендуемых производителями настройках и частотах.


Результаты

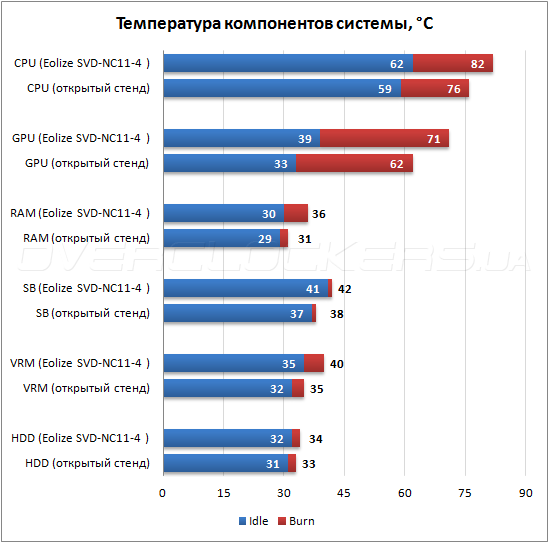

Тестирование Eolize SVD-NC11-4

Как говорится, в тесноте, да не в обиде. Несмотря на компактные размеры и всего лишь один 120-мм вентилятор, корпус обеспечивает приемлемые температурные режимы для работы всех ключевых компонентов системы. Скорее всего, свою роль сыграли грамотно расположенные вентиляционные отверстия в боковых панелях и достаточно мощный (1400 об/мин) тыловой вентилятор.


Выводы

Корпус такого форм-фактора явно не претендует на универсальность в домашнем применении. Однако впечатления от тестирования он оставил исключительно положительные. Это корпус для тех, кому нужен компактный домашний сервер или сетевое хранилище. Для тех, кто ценит высокое качество изготовления, и удобство работы с накопителями информации. Рекомендованная цена этого корпуса установлена производителем на отметке 139 евро. Это не мало, столько же стоит, например, башня AeroCool XPredator. Однако не стоит забывать, что NAS-решения выпускаются значительно меньшим тиражом и имеют ограниченную область применения, что определённо отражается на их конечной стоимости. Поэтому рекомендованную цену можно считать вполне разумной. Eolize SVD-NC11-4 определённо найдёт своего покупателя, вот только покупателю будет не так просто найти его в продаже на территории нашей страны.

За:
  • строгий дизайн;
  • высокое качество изготовления;
  • удобная корзина для накопителей;
  • продуманная вентиляция;
  • разумная цена.
Против:
  • невозможность установки двухслотовых видеокарт.
  • невозможность установки памяти с высокими радиаторами;
  • отсутствие на нашем рынке.
