Обзор корпуса Deepcool CL500

Не знаю как вас, уважаемые читатели, а меня компания Deepcool откровенно удивляет последнее время. Слишком уж много годных продуктов появляется у данного бренда, который ранее почти никогда не покидал бюджетный сегмент в сфере корпусов и кулеров. Например, недавно у нас на тесте побывало весьма симпатичное во всех отношениях шасси Deepcool Gamer Storm Macube 310P. И все в нём было хорошо, только вот по части охлаждения откровенно было не очень. И вот то ли не я один это заметил, то ли компания все же читает отзывы своих покупателей и обозревателей, но спустя буквально квартал их ассортимент пополнился новым корпусом Deepcool CL500. Ну как новым, каркас и боковины там такие же, как и в Macube 310P. Зато дизайн передней и верхней панели пересмотрели радикально в сторону улучшения вентиляции. И что же получилось в результате? Неужели улучшилось охлаждение? Давайте проверим! Но начнем, как всегда, с формальностей.

Deepcool CL500

Характеристики

Модель Deepcool CL500
Страница продукта deepcool.com
Тип корпуса Midi-Tower
Размеры, мм 519 (В) x 226 (Ш) x 473 (Г)
Материал Сталь, ABS пластик, закаленное стекло (4 мм)
Вес, кг 8,4
Цвет Черный
Форм-фактор ATX, MicroATX, Mini-ITX
Устройства 5,25″
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 2 / 2+2 (два 2,5″ диска можно поставить вместо 3,5″ дисков)
Поддерживаемое количество слотов расширения 7
Вентиляторы передние — 3 х 120 мм / 2 х 140 мм
верхние — 2 х 120 мм
задний — 1 х 120 мм (установлен)
Интерфейсные разъемы 1 x USB 3.1 Gen 2 Type-C, 2 x USB 3.0, 1 х 3,5-мм разъем для гарнитуры
Прочее Легкосъемные боковые панели на магнитах, левая боковая панель из закаленного стекла, легкосъемная решетка верхней панели, встроенный контроллер на четыре четырехконтактных вентилятора, кронштейн поддержки видеокарт, две липучие ленты для упрощения укладки проводов
Средняя стоимость 2599 грн

Упаковка и комплект поставки

Корпус поставляется в продажу в очень простой коробке без лишней полиграфии и дизайна. Главное, что по бокам прорезаны ручки для переноски и есть необходимый перечень технических характеристик. А внутри все защищено от повреждений пенопластовыми демпферами, пакетом и клейкими пленками.

Deepcool CL500

Комплект деталей спрятан в отдельном пакете, в отсеке накопителей. В нём есть:

  • инструкция по сборке системы;
  • гарантийный талончик;
  • два Г-образных фиксатора для боковых панелей;
  • 11 одноразовых кабельных стяжек;
  • три резиновых наклейки на фиксаторы боковых панелей;
  • 12 шурупов для крепления корпусных вентиляторов;
  • два корпусных винта с накатанной головкой;
  • четыре стойки материнской платы;
  • шесть корпусных шестиугольных винтов;
  • 11 винтов для 3,5″ жестких дисков;
  • 22 маленьких винта для материнской платы и 2,5″ накопителей.

Deepcool CL500

Внешний вид

Дизайн у Deepcool CL500 выглядит не особо оригинально, но зато практично. Передняя пластиковая панель состоит из двух наклонных боковых граней серого цвета, между которыми встроена решётка, набранная из множества вертикальных пластин. А за ними видна более мелкая ромбовидная металлическая сетка. Да, почистить от пыли это может быть сложновато, зато движению воздуха не мешает ничего вообще.

Deepcool CL500

Внешние порты и кнопки находятся в передней части верхней панели. Самая крупная квадратная кнопка по центру отнюдь не включает систему, а открывает защелку верхней крышки. Уверен, что почти все, кто будет пользоваться данным шасси впервые, откроют эту крышку не один раз и оценят изобретательность инженеров Deepcool каким-то «восторженным» возгласом. Но посмотрим, что есть в нижнем ряду клавиш. Слева расположен белый индикатор активности накопителей, затем маленькая кнопка старта ПК, далее два порта USB 3.0 зеленого цвета, а между ними один спаренный 3,5-мм разъем для гарнитуры. Справа находится такая же мелкая квадратная кнопка перезапуска системы и симметричный порт USB 3.1 Gen 2 Type-C. В общем всё выглядит достаточно современно.

Deepcool CL500

Левая панель у данного шасси, как и у его предшественника, держится на двух магнитах, вмонтированных в верхнюю кромку каркаса. Слегка тонированное боковое стекло достаточно лишь немного наклонить в сторону, чтобы отцепить его от корпуса. Это обеспечивает почти мгновенный доступ внутрь. Чтобы панели не отваливались при транспортировке корпуса, в комплекте есть крепежные уголки, с резиновой наклейкой с одной стороны и фиксирующим винтом с накатанной головкой с другой. В стационарном положении они, естественно, не требуются.

Deepcool CL500

Для удобного открывания и закрывания стеклянной боковины в её верхней части есть пластиковая закругленная по сторонам ручка, с нанесенным по середине названием компании.

Deepcool CL500

Каленое стекло имеет небольшую степень тонировки и толщину 4 мм. В верхней его части есть полоска металла с двумя выступающими штырьками, которая нужна для фиксации панели на месте с помощью магнитов.

Deepcool CL500

Левая боковина ровная и сплошная. Небольшой выступ вверху сзади облегчает снятие данной панели, которая тоже держится на двух магнитах вверху.

Deepcool CL500

С внутренней стороны есть серьезные, завернутые под 90 градусов ребра жесткости. Снизу прикручен зацеп, а сверху находятся небольшие выступающие планки для магнитных креплений.

Deepcool CL500

Верхняя панель корпуса преимущественно закрыта пластиковой вентиляционной решеткой, состоящей из продольных пластин и ромбовидной сеточки за ними. Решетка легко снимается.

Deepcool CL500

Для снятия, как уже упоминалось ранее, нужно нажать самую большую квадратную кнопку в центре спереди. Решетка приподнимется вверх и станет доступна для демонтажа.

Deepcool CL500

В пластиковой накладке верхней панели есть продолговатые посадочные отверстия для двух 120-мм вентиляторов. Получается, что в данный корпус можно получить легчайший доступ не только с левой и правой сторон, но и сверху.

Deepcool CL500

Сзади все выглядит стандартно. Вентиляционная решетка имеет посадочные места под 120-мм пропеллер, который можно регулировать пошагово по высоте, на пять позиций в пределах 15 мм. Семь слотов PCI закрыты многоразовыми вентилируемыми заглушками в виде мелкоячеистой сеточки. Монтажное отверстие справа от заглушек прикрыто выступающей назад декоративной накладкой, которая держится на одном винте и паре зацепов снизу. Блок питания можно ставить на его законное место внизу как вентилятором вниз, так и вверх.

Deepcool CL500

В нижней части корпуса вентиляция для блока питания прикрыта простой металлической сеткой. Чтобы её извлечь, шасси придется наклонять на бок. Спереди есть доступ к винтам, удерживающим корзину накопителей. Пластиковые ножки сделаны наклонными и сплошными по всей длине боковин корпуса.

Deepcool CL500

Высота ножек составляет 22 мм. Впереди и сзади на них наклеены резиновые квадратики, для лучшего сцепления с поверхностью.

Deepcool CL500

Перейдем к внутреннему устройству шасси.

Внутреннее устройство

Корпус Deepcool CL500 поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Максимальная высота процессорного кулера равна 165 мм (в определенных случаях поместится 168 мм). Оптимальная длина плат расширения во всех слотах составляет 375 мм (рекомендовано производителем 330 мм), а максимальная — 405 мм, без передних вентиляторов. Длина блока питания с точки зрения производителя не должна превышать 160 мм вместе с установленной корзиной накопителей. По факту помещаются и 180-мм БП.

Deepcool CL500

Запас пространства под верхней панелью огромен — не менее 60 мм сверху до кромки материнской платы. Более чем достаточно не только для двух 120-мм вентиляторов, но и для систем СЖО соответствующего размера.

Deepcool CL500

Сзади предустановлен 120-мм вытяжной вентилятор с семью черными лопастями стандартной конфигурации. Развивает скорость приблизительно 1300 об/мин. Подключение к питанию осуществляется трехконтактным разъемом с кабелем длиной в 430 мм и еще дополнительно 40 мм проводом с «молексом» на конце. Естественно, два разъема нельзя использовать одновременно. Все семь слотов расширения крепятся обычными винтами.

Deepcool CL500

Кожух блока питания снизу несъемный. В нем есть два крупных отверстия для проводов возле поддона материнской платы и одно маленькой квадратное посередине, хорошо подходящее для кабелей питания видеокарты. Вырез спереди под вентиляторы и системы СЖО имеет ширину в 145 мм и глубину 75 мм.

Deepcool CL500

Впереди нет особых препятствий для движения воздуха. Лишь пара диагональных поперечин и продолговатые посадочные отверстия для двух 140-мм или трех 120-мм вентиляторов.

Deepcool CL500

Для поддержки длинных видеокарт есть поворотный на 180 градусов кронштейн, который регулируется по высоте на все слоты и держится на одном винте с накатанной головкой. Минимальная длина видеокарты, при которой получится использовать поддержку — 255 мм.

Deepcool CL500

За поддоном материнской платы весьма просторно. Для укладки проводов есть целых 30 мм по ширине до боковой дверцы. Вырез для усилительной пластины процессорного кулера крупный и расположен правильно. По центру поддона есть три отверстия с резиновыми шторками и две многоразовые липкие ленты. Вдоль кромки верхней панели есть еще три обычных прорези, и еще три мелких отверстия впереди, удобные для протяжки проводов от вентиляторов. Проушины для крепления кабельных стяжек расположены тоже вполне рационально.

Deepcool CL500

Посередине верхней панели закреплен разветвитель питания для четырех штук четырехконтактных вентиляторов. Питание данного устройство обеспечивается единственным стандартным разъемом на четыре контакта к материнской плате, длиной в 400 мм. Для одного порта это может быть многовато, потому жаль, что нет прямого подключения от БП.

Deepcool CL500

Над блоком питания есть два лотка для 2,5″ накопителей, которые удерживаются одним винтом с накатанной головкой каждый.

Deepcool CL500

Впереди снизу находится съемная корзина с двумя салазками для 3,5″ или 2,5″ дисков. Накопители крепятся винтами без демпферов, а сами каретки удерживаются одним обычным винтом каждая. Чтобы снять корзину, на дне корпуса с внешней стороны нужно выкрутить четыре винта.

Deepcool CL500

Для блока питания есть четыре мелких демпфера, которые не столько гасят вибрации, сколько помогают избежать царапин при установке. Оптимально сюда станет БП размером до 160 мм. Максимум поместится 180 мм, но предварительно нужно будет снимать корзину накопителей и ставить её обратно. Без корзины никаких ограничений по длине блока питания фактически уже не будет.

Deepcool CL500

Передняя панель держится на шести пластиковых креплениях типа «тюльпан» и легко отстегивается, если потянуть её за вырез снизу.

Deepcool CL500

Так выглядит передняя панель без фронтального обвеса. Тут есть запас в 33 мм до передней решетки, а значит вентиляторы можно крепить не только изнутри, но и снаружи.

Deepcool CL500

Верхнюю панель можно снять после демонтажа передней. Она тоже держится на шести пластиковых «тюльпанах». И к ней привязаны все провода от внешних портов. Потому демонтаж нужно проводить осторожно и аккуратно.

Deepcool CL500

А это вид на верхнюю панель без пластикового обвеса.

Deepcool CL500

В набор кабелей от корпуса входит колодка USB 3.0, внутренний разъем USB 3.1 Gen 2 Type-C, колодка HD Audio и три пары проводов от кнопок запуска и перезагрузки системы, а также индикатора активности накопителей. Все провода окрашены в черный цвет и имеют достаточную для подключения длину.

Deepcool CL500

Перейдем к сборке системы и тепловому тесту.

Сборка

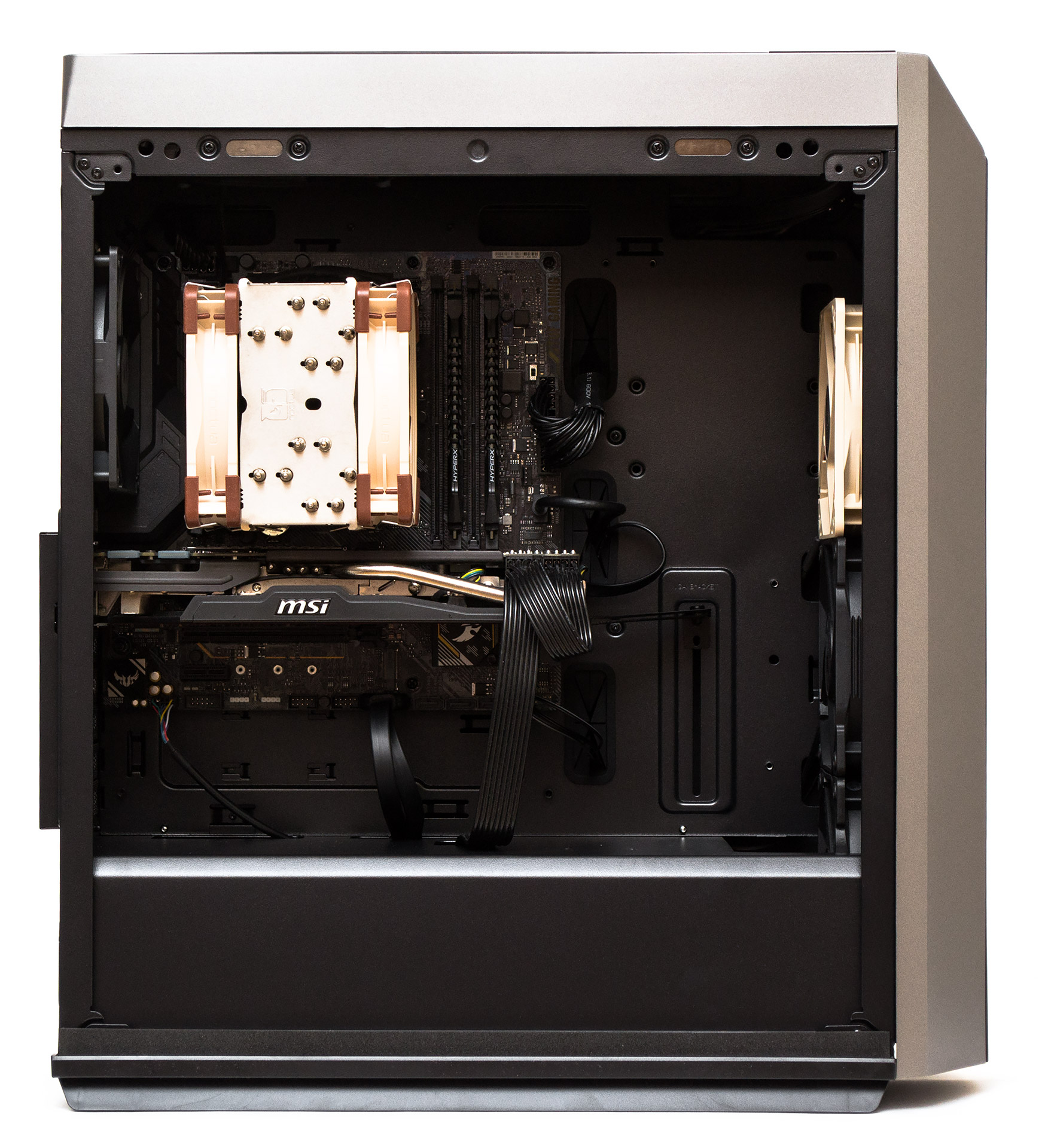

Сборка системы в корпусе Deepcool CL500 осуществляется очень легко и приносит удовольствие от процесса. Энтузиастам, которые любят часто заглядывать внутрь своего шасси, CL500 подходит идеально. Ко всем внутренним компонентам есть прямой и почти мгновенный доступ. Благодаря большому запасу пространства за поддоном, провода здесь укладываются легко и непринужденно.

Deepcool CL500

Боковое стекло затенено лишь немного, и через него хорошо видно внутренности системы даже без дополнительной подсветки.

Deepcool CL500

Индикатор активности накопителей моргает довольно ярко, если смотреть на него под прямым углом.

Deepcool CL500

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Deepcool CL500 использовалась следующая конфигурация:

  • процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
  • кулер: Noctua HN-U12A, (2 x вентилятора по 2000 об/мин);
  • материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
  • видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
  • твердотельный накопитель: Team MP34 M.2 PCIe SSD (512 ГБ, PCI Express 3.0 x4, NVMe 1.3);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: Chieftec Polaris PPS-750FC (750 Вт);
  • дополнительный вентилятор: 2 x 120 мм — Fractal Design Dynamic X2 GP-12, 1200 об/мин; 1 x 120 мм — be quiet! Silent Wings USC (BQT T12025–LF), 1500 об/мин; 1 x 120 мм — Noctua NF-P12, 1300 об/мин;
  • термоинтерфейс: Noctua NT-H1.

Deepcool CL500

Методика тестирования

Тепловая нагрузка на процессор и видеокарту создавалась с помощью стресс-теста CPUID powerMAX версии 1.00.1 с использованием AVX инструкций в течении 10 минут. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 6.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 28 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 413 ватт. Под верхнюю панель был установлен один вытяжной 120-мм пропеллер. За передней панелью были подвешены три 120-мм нагнетательных вентилятора. Тестирование проводилось в единственном режиме сравнения с открытым стендом. Все корпусные вентиляторы работали на максимальной скорости.

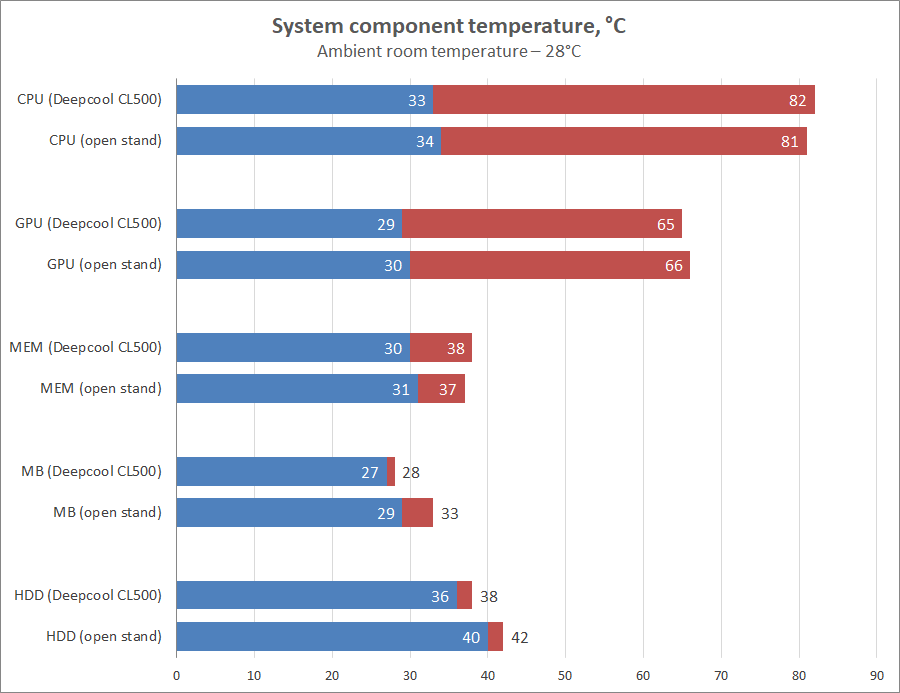

Результаты тестирования

Deepcool CL500

Если коротко, то при полном установленном комплекте вентиляторов, Deepcool CL500 показывает температуры на уровне открытого стенда или чуть лучше. Это отличный результат и актуальные шасси, способные на такое, можно пересчитать буквально по пальцам.

Выводы

Deepcool CL500 это отличный компьютерный корпус, спроектированный с уклоном в качественное охлаждение компонентов. По части вентиляции это один из лучших корпусов в своем классе. Хотя вентиляторы и придется докупать отдельно. Он хорошо выглядит и легко разбирается благодаря магнитным боковым панелям и верхней крышке на специальном замке. Вместительность у шасси тоже весьма неплохая, большие кулеры и длинные видеокарты не являются для него проблемой, тем более для них предусмотрен поддерживающий кронштейн. В наборе внешних портов помимо привычных уже USB 3.0, появился современный USB 3.1 Gen 2 Type-C и спаренный 3,5-мм разъем для гарнитуры. Производитель даже подумал про обладателей бюджетных материнских плат, где может не хватать разъемов питания вентиляторов, и поставил в корпус разветвитель, способный прокормить четыре пропеллера и отрегулировать их скорость.

Недостатки у шасси тоже есть, но они не значительны и связаны с экономией «на спичках». К таковым можно отнести фильтр под блоком питания, отсутствие дополнительного питания у разветвителя вентилятора, отсутствие в комплекте переходника под крестовую отвертку для монтажа стоек материнской платы. А ещё кнопку открывания верхней панели стоило сделать меньшего размера, чтобы её не путали с клавишей запуска системы.

Deepcool CL500 предназначен для тех, у кого охлаждение и удобство сборки находится в приоритете. То есть — для подавляющего большинства компьютерных энтузиастов.
