Обзор корпуса Cooler Master HAF XB

"Your best friend in the whole wide world.
This Weighted Companion Cube will
accompany you through the test chamber.
Please take care of it."
GLaDOS — Portal 2


Не так давно, пропускная способность интернет-каналов была низкой, мегабайты стоили дорого, а пределом скорости считалось 56 Кбит/с. Для желающих посостязаться в виртуальном мире с реальными оппонентами существовал единственный выход — собраться на LAN-вечеринку. А для этого нужно было принести свой настольный компьютер с собой. Так появилось очень узкое направление в развитии современного корпусостроения — LAN Case или LAN Box. От всех остальных моделей эти шасси отличались наличием одной или нескольких ручек, способных выдержать общий вес системы, повышенной жесткостью конструкции и удобными габаритами. Вот далеко не полный перечень типичных представителей этого класса: Antec Lanboy Air, BitFenix Prodigy, BitFenix Survivor, Cooler Master Ammo 533, Cooler Master Scout, Cooler Master Scout 2, Lian Li PC-TU200, NZXT Vulcan, Thermaltake Lanbox и многие другие. Некоторые из моделей снабжались специальными сумками или рюкзаками.

Компания Cooler Master пошла немного дальше, чем другие производители. Справедливо полагая, что требование транспортабельности — это далеко не единственное, что необходимо от современного корпуса, разработчики скрестили между собой два класса шасси, а именно LAN Case и открытый стенд. Оригинальный гибрид получил название Сooler Мaster HAF XB. Именно его достоинства и недостатки являются предметом данного обзора.

Cooler Master HAF XB


Характеристики

Модель Сooler Мaster HAF XB
Тип корпуса LAN-Case / Open stand
Размеры, мм 330 (В) x 442 (Ш) x 423 (Г)
Материал Сталь, пластик
Вес, кг 8,2
Цвет Черный
Форм-фактор ATX / Micro ATX / Mini-ITX
Устройства 5,25” 2
Устройства 3,5” внешние
Устройства 3,5” / 2,5” внутренние 2 / 4 (и 2 в док-станции вместо 3,5”)
Поддерживаемое количество карт расширения 7
Вентиляторы передний — 2 х 120 мм (установлены) или 2 х 140 мм
тыловой — 1 х 120 мм и 2 х 80 мм (опционально)
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Окно на верхней панели, док-станция на два накопителя


Упаковка и комплект поставки

На упаковке корпуса содержится цветная полиграфия, в гамме которой преобладают черный и фиолетовый цвета. На фронтальной части изображено само шасси. Защита от повреждений стандартная — два лотка из пенопласта по бокам и полиэтиленовый пакет.

Cooler Master HAF XB

Сзади можно прочитать про основные особенности Сooler Мaster HAF XB, а по бокам, там где вырезаны ручки для переноски — про детальные технические характеристики. Из-за необычного форм-фактора и расположения демпферов извлекать корпус из коробки очень неудобно.

Cooler Master HAF XB

В комплект поставки входят:
  • 12 кабельных стяжек;
  • подробная инструкция по сборке (к сожалению, наша немного примялась);
  • диагностический динамик;
  • переходник для монтажа стоек материнской платы;
  • десяток стоек для материнской платы (еще четыре предустановлены в поддоне);
  • четыре винта для БП;
  • четыре винта для верхнего вентилятора (в нашей версии его нет);
  • четыре винта для устройств 3,5”;
  • восемь винтов для устройств 5,25”;
  • 20 винтов для материнской платы и 2,5” устройств;
  • четыре пары салазок для устройств 2,5”.

Cooler Master HAF XB


Внешний вид

Внешним видом Сooler Мaster HAF XB предельно похож на черный ящик с ручками по бокам. С дизайном серии HAF его роднят традиционные «танковые гусеницы» на гранях и большая сетка спереди с логотипом фирмы-производителя, за которой виднеются два комплектных вентилятора.

Cooler Master HAF XB

В левой нижней части фронтальной панели расположились два отсека для устройств 5,25”. Над ними в ряд вытянулись: кнопка запуска и индикатор активности накопителей (с красными светодиодами), клавиша сброса, два аудиоразъема и два порта USB 3.0.

Cooler Master HAF XB

Отсеки 5,25” закрыты легкосъемными хорошо вентилируемыми заглушками, подбитыми изнутри сеточкой пылевого фильтра.

Cooler Master HAF XB

Справа находятся две корзины быстрой замены дисков X-Dock. Они принимают как 3,5” так и 2,5” накопители. Открываются очень легко. Нужно просто потянуть рычажок слева на себя, откинуть заглушку в сторону и вытянуть лоток.

Cooler Master HAF XB

Правая панель имеет крупную перфорацию в верхней половине. Там же установлена пластиковая ручка для переноски корпуса, усиленная изнутри металлом. Панель съемная, удерживается двумя винтами с накатанной головкой и имеет сзади мелкие ручки, облегчающие демонтаж.

Cooler Master HAF XB

Левая панель зеркально повторяет конфигурацию правой.

Cooler Master HAF XB

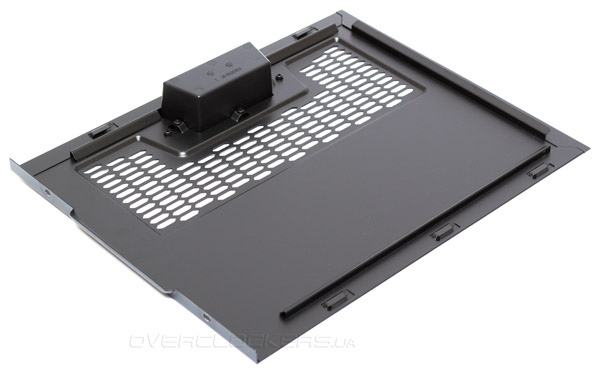

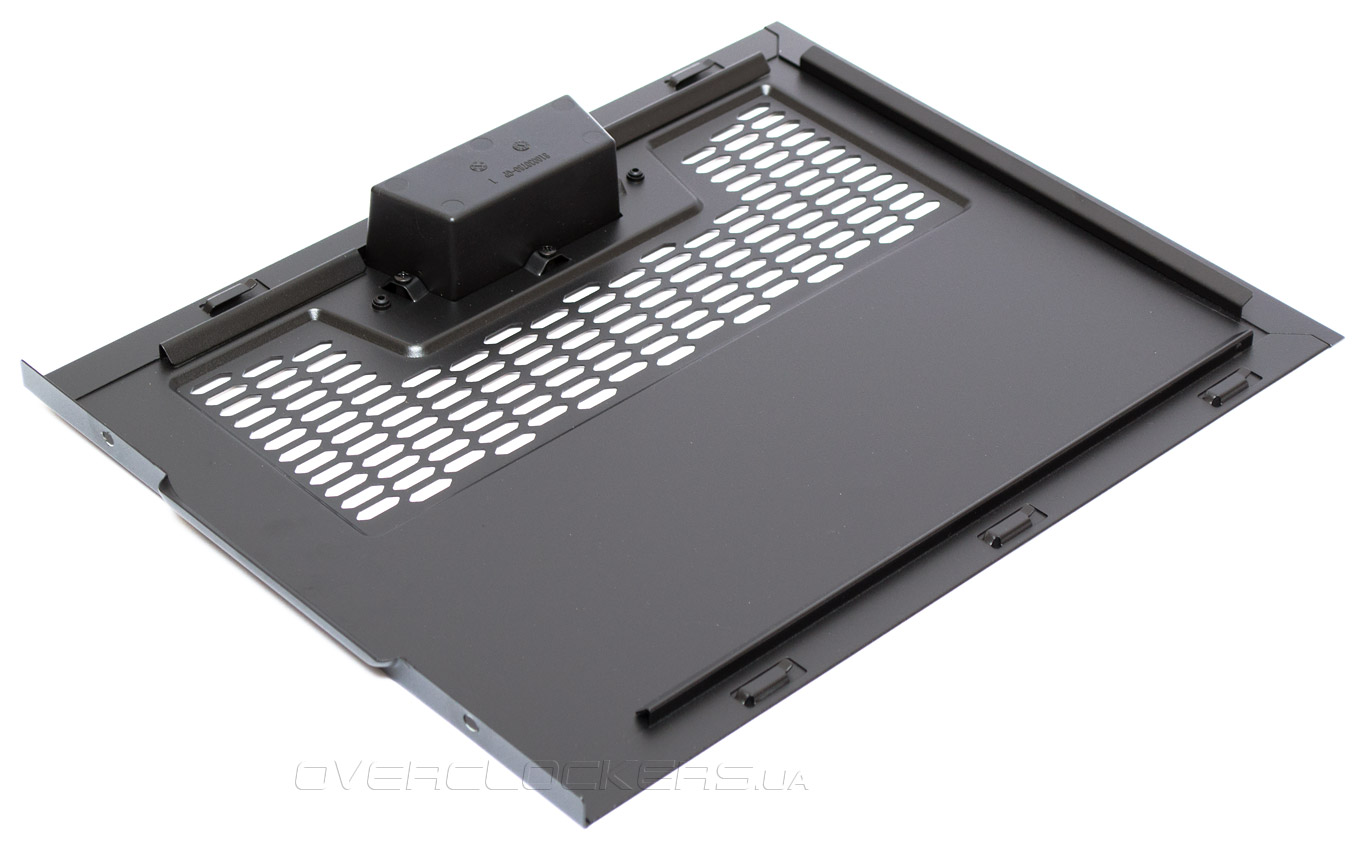

Верхняя крышка — это единственная деталь, отличающая две существующие версии Сooler Мaster HAF XB. В первой на выштамповке верхней панели находится акриловое окно. Как раз такая вариация попала к нам на тест. Во второй — сверху сетка и посадочное место для 200-мм вентилятора. Панель съемная, два винта с накатанной головкой и ручка сзади прилагаются.

Cooler Master HAF XB

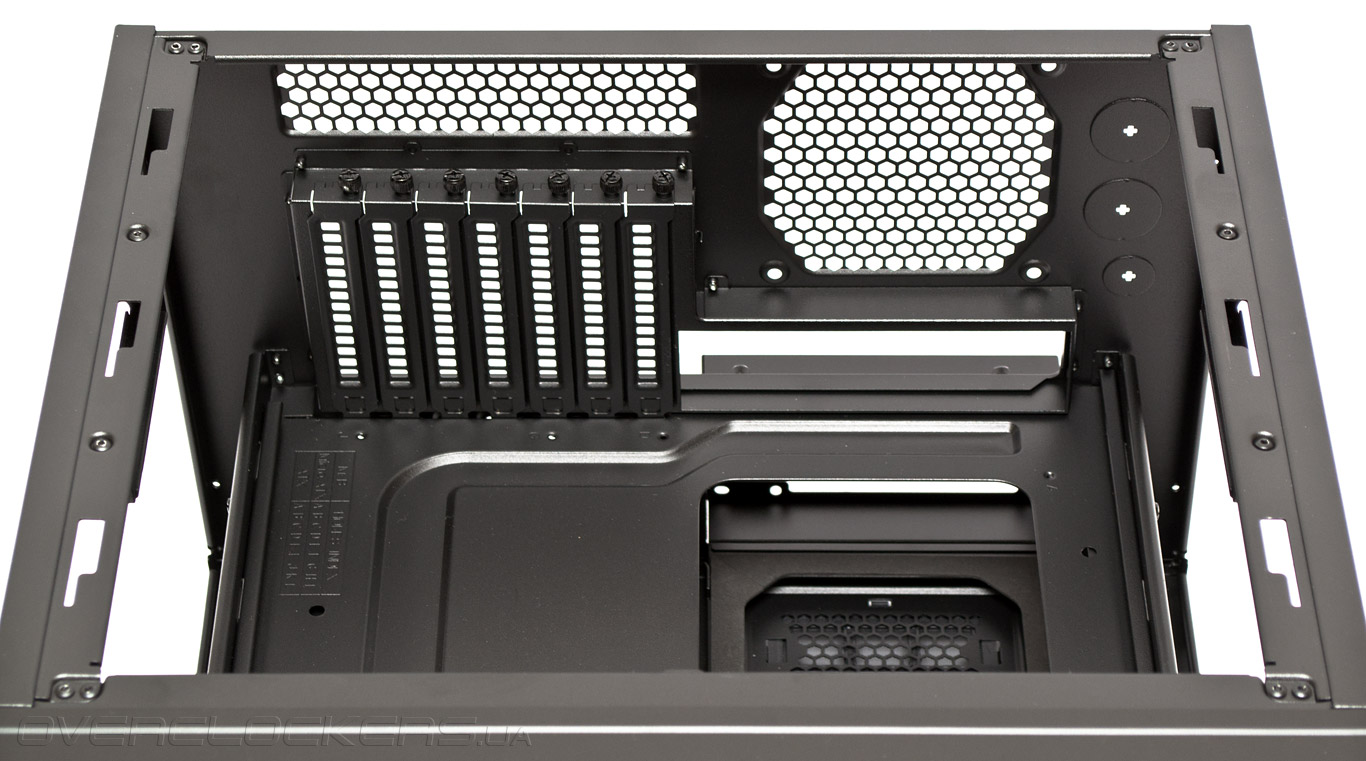

Задняя панель проливает свет на внутреннюю конструкцию шасси. Очевидно, что материнская плата располагается горизонтально посередине. Над ней посадочное место для 120-мм пропеллера, слева от которого — три заготовки под отверстия для шлангов СВО. Слотов для карт расширения семь, все закрыты многоразовыми вентилируемыми заглушками. Под слотами — два посадочных места для 80-мм вентиляторов. В левой нижней части, под материнской платой расположилась рамка с крепежными отверстиями для блока питания.

Cooler Master HAF XB

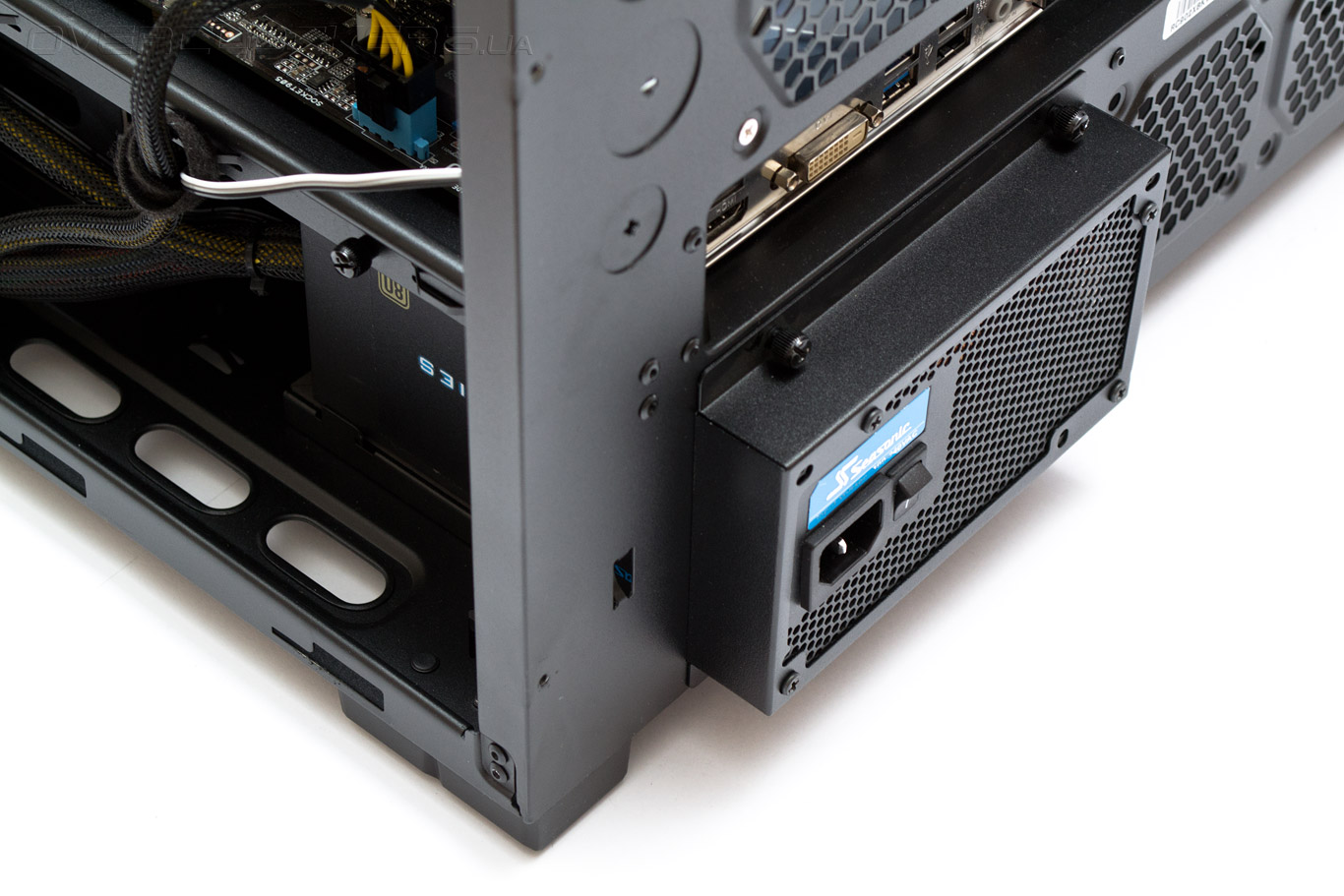

Рамка крепления блока питания выступает на пару сантиметров за пределы корпуса. Она съемная и удерживается четырьмя винтами с накатанной головкой (два сверху, два снизу). Из-под нее извлекается пылевой фильтр. Блок питания можно ориентировать вентилятором вверх или вниз.

Cooler Master HAF XB

Фильтр сделан качественно и должен неплохо защищать блок питания от попадания пыли.

Cooler Master HAF XB

На днище корпуса, между каждой парой ножек, проделано по четыре овальных отверстия. Зачем они там нужны — остается загадкой.

Cooler Master HAF XB

Ножки высотой 19 мм сделаны хорошо. Крупное резиновое основание в пластиковой обойме отлично держится за поверхность и изолирует вибрации.

Cooler Master HAF XB

Внутреннее устройство

Cooler Мaster HAF XB предназначен для установки материнских плат формата ATX, MicroATX или Mini-ITX. Максимальная высота процессорного кулера по официальным данным составляет 180 мм. Однако правильнее было бы ограничиться радиаторами не выше 170 мм, чтобы избежать проблем с совместимостью. Предельная длина плат расширения — 334 мм. Сняв верхнюю крышку и боковые панели, мы превращаем корпус в горизонтальный открытый стенд.

Cooler Master HAF XB

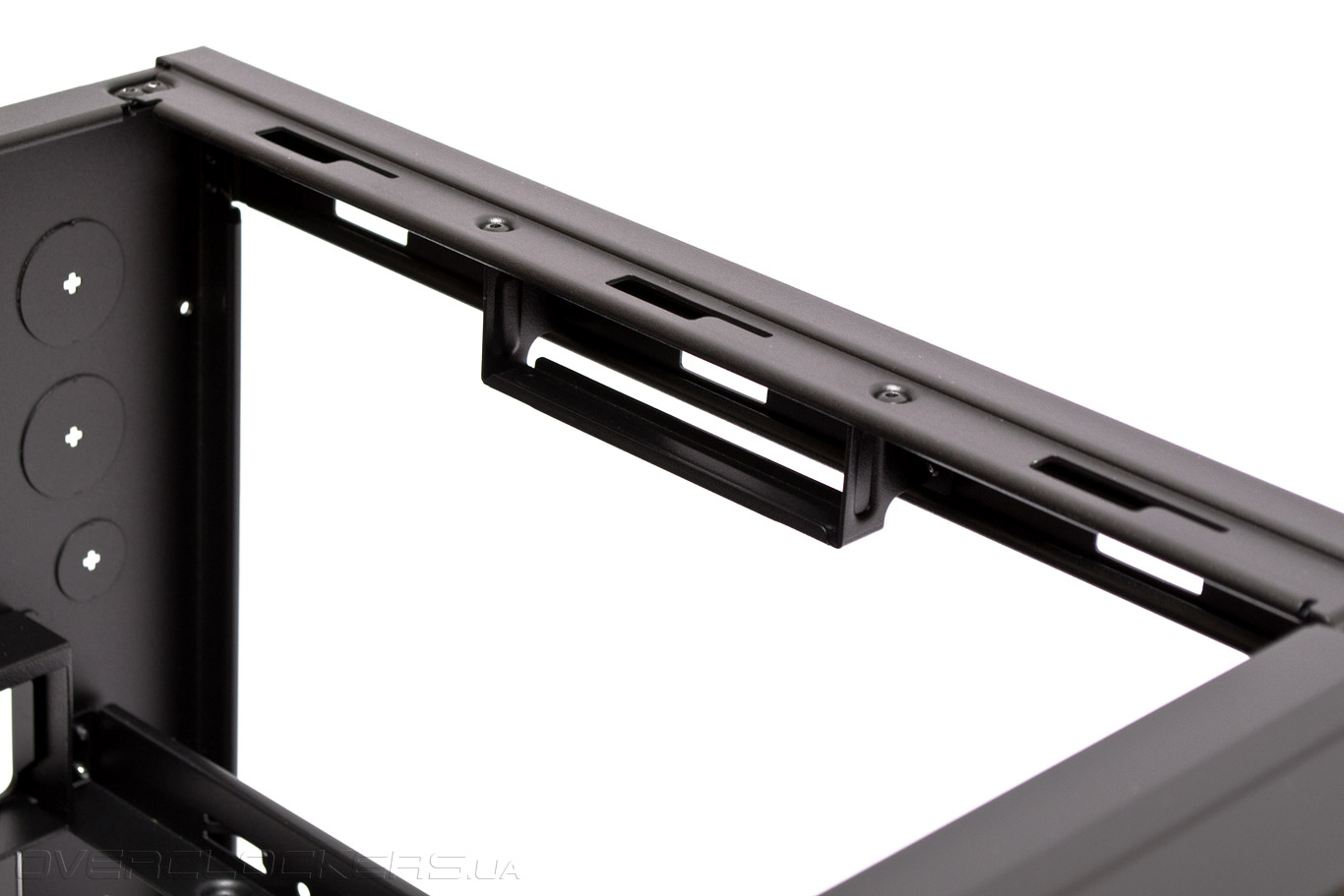

Пластиковые ручки в боковых дверцах не несут нагрузки и являются внешним кожухом.

Cooler Master HAF XB

Основной вес принимают на себя вот эти металлические планки, в которые упирается упомянутый ранее пластик.

Cooler Master HAF XB

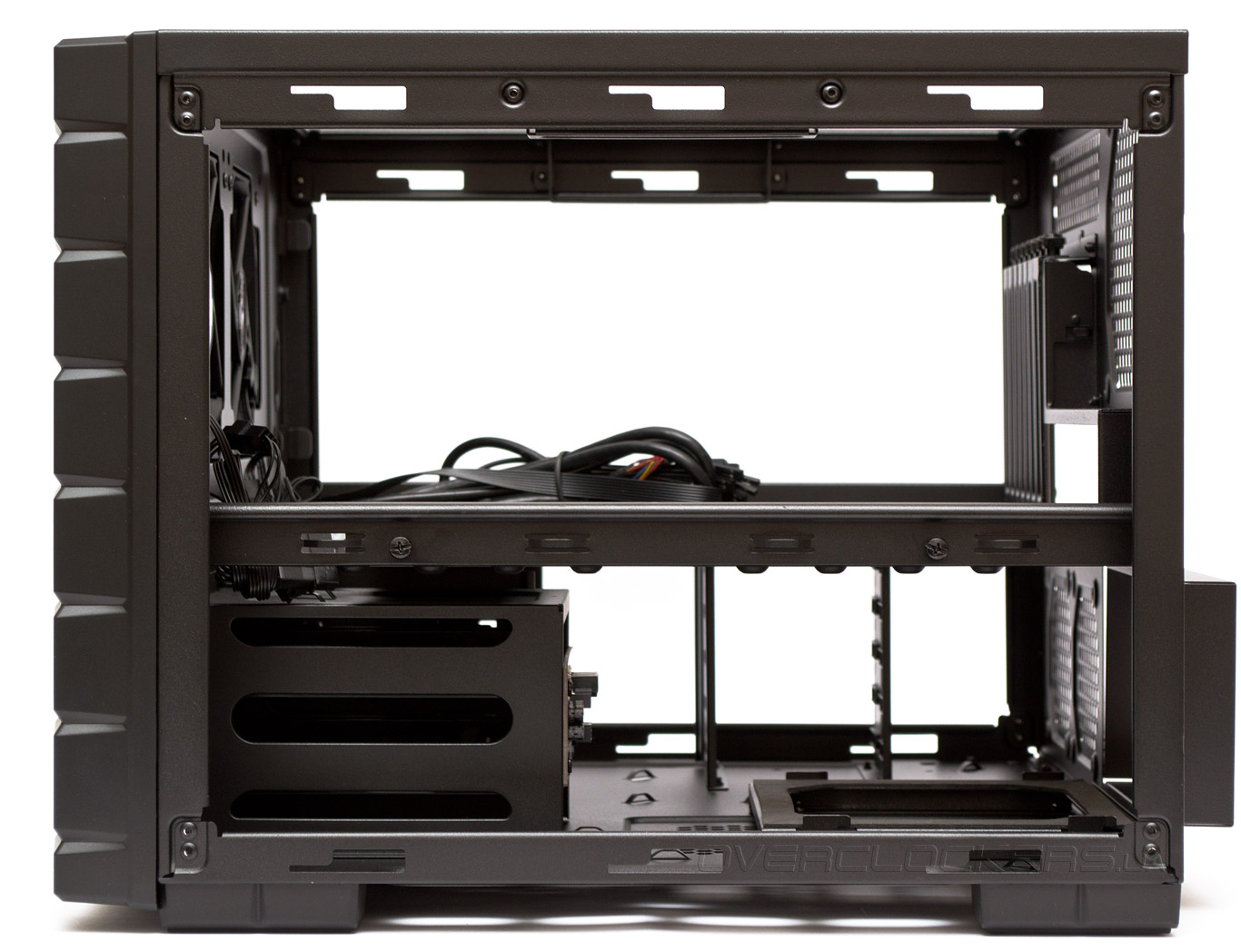

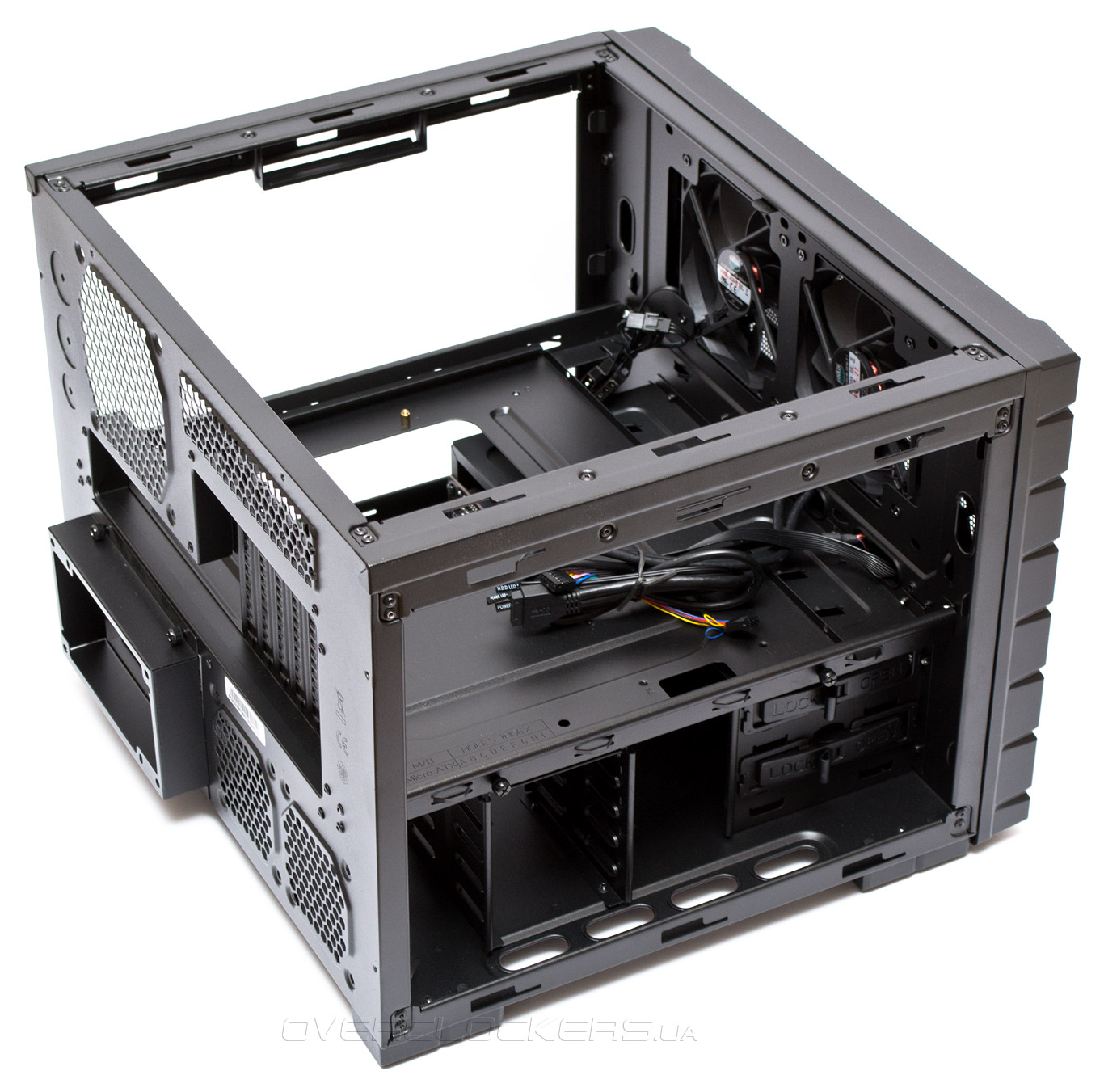

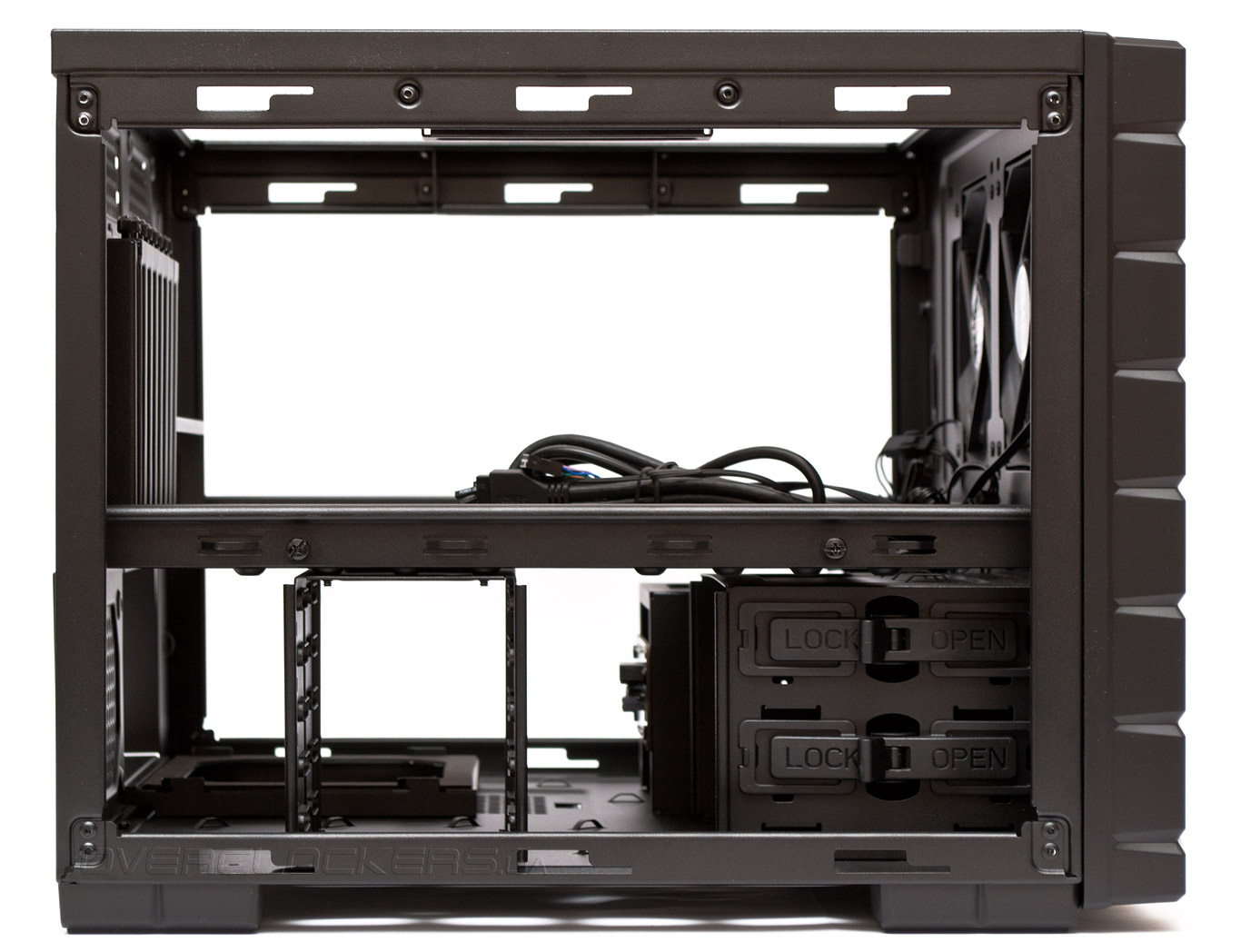

Корпус внутри разделен на два отсека по горизонтали. В верхнем объеме располагается материнская плата и карты расширения. В нижнем отсеке – накопители и блок питания.

Cooler Master HAF XB

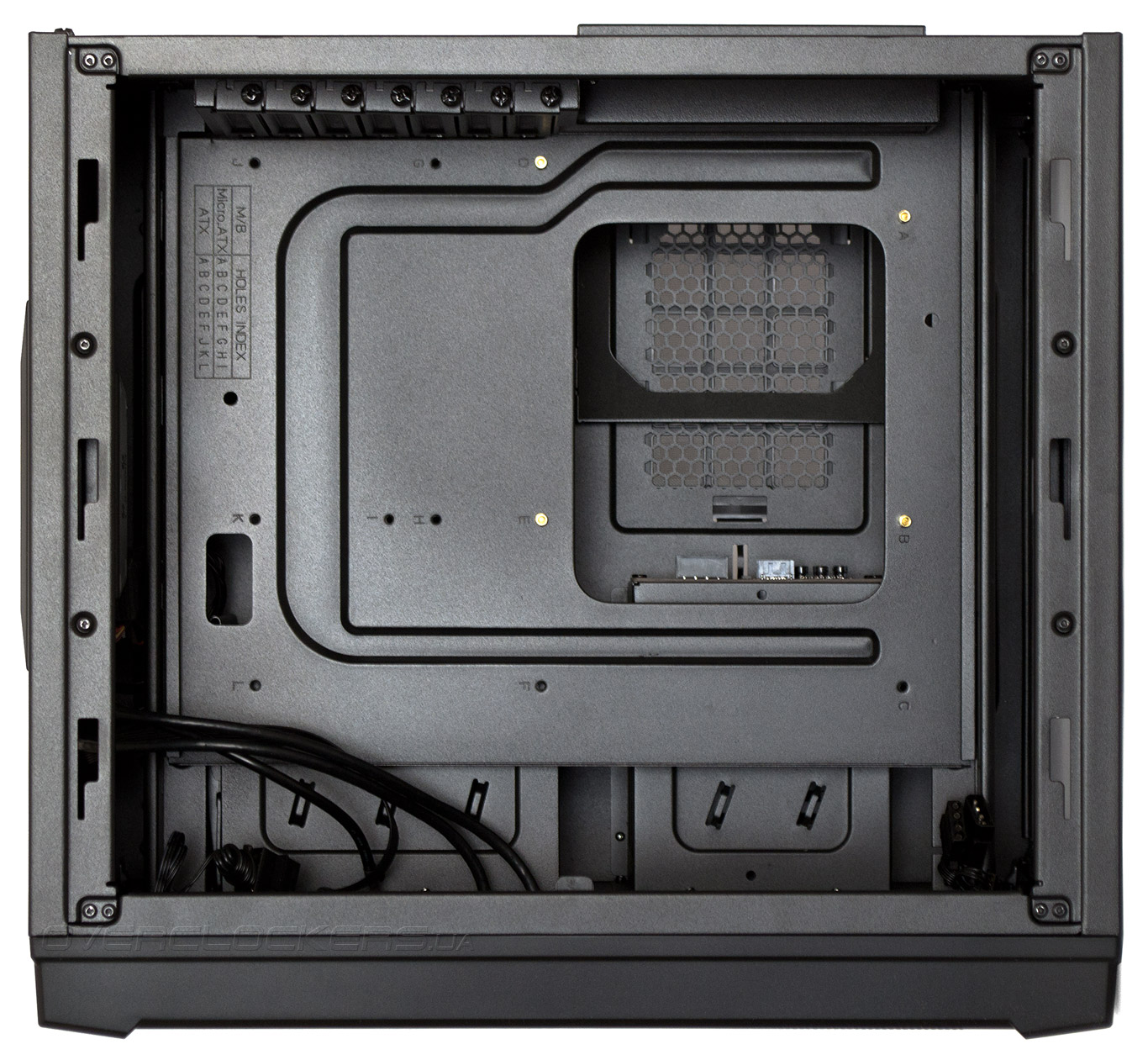

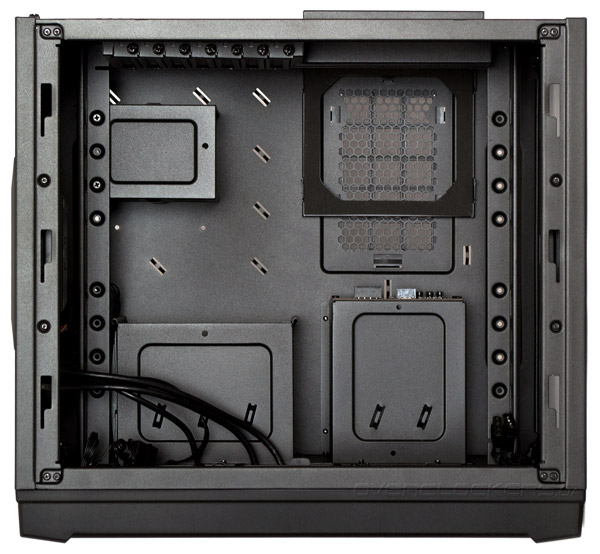

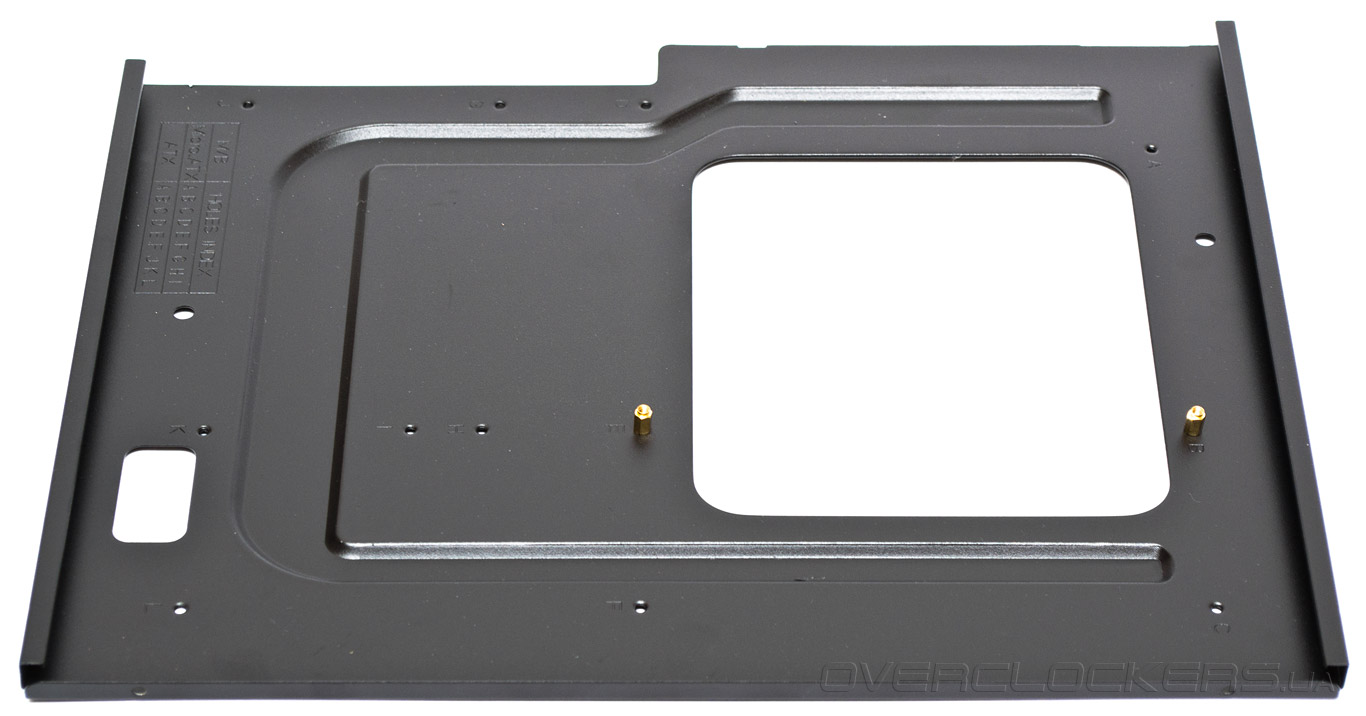

В качестве разделителя отсеков служит съемный поддон материнской платы. На этом фото корпус с установленным поддоном.

Cooler Master HAF XB

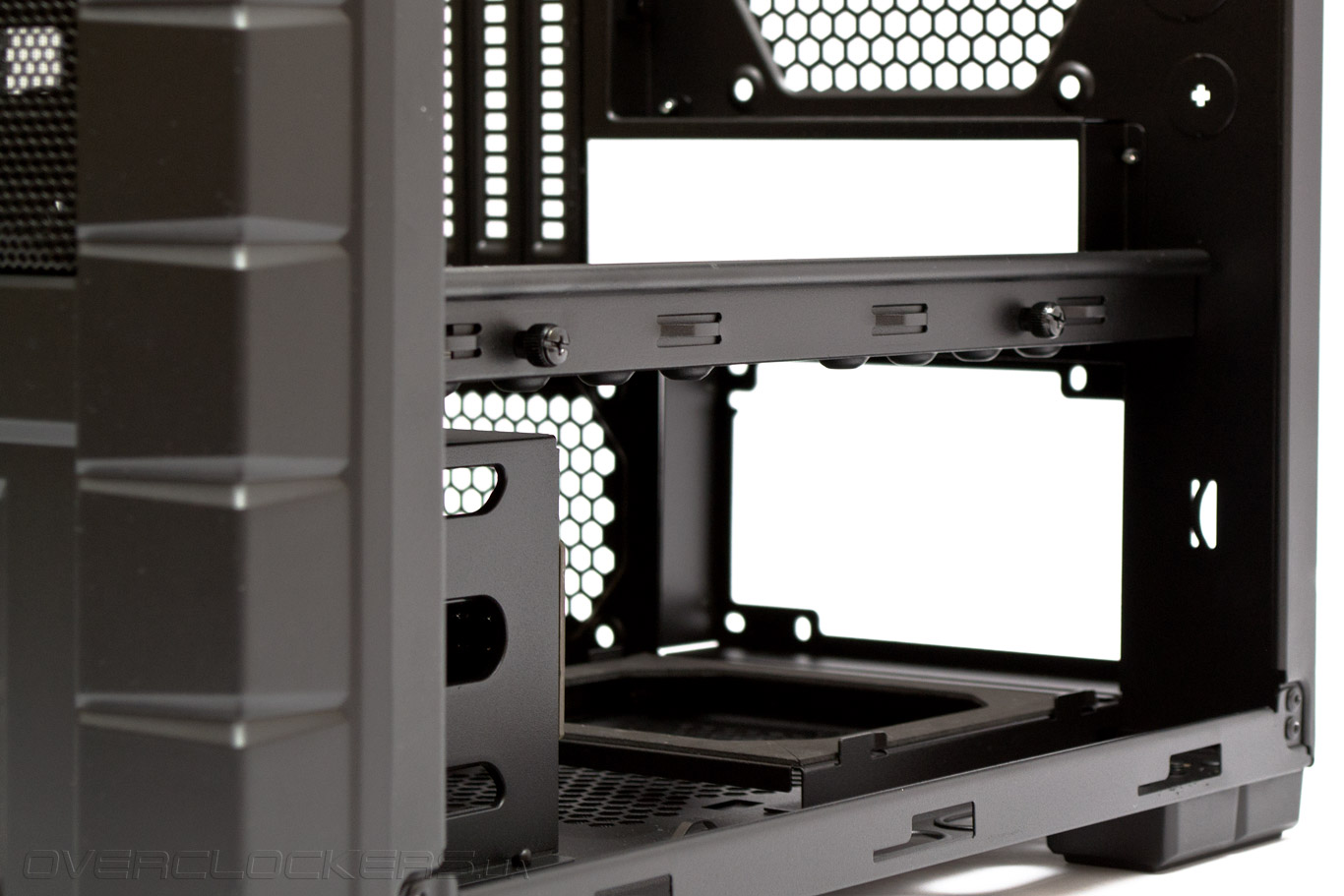

Чтобы демонтировать поддон, нужно выкрутить четыре винта с накатанной головкой. По два с каждой стороны. И выдвинуть его на пару сантиметров по направлению к передней панели.

Cooler Master HAF XB

Поскольку снимается только сам поддон, без слотов карт расширения, перед демонтажем необходимо снять видеокарту.

В поддоне материнской платы сделан один большой вырез для усилительной пластины процессорного кулера, подходящий к расположению всех актуальных процессорных разъемов. Через маленькое отверстие слева можно пропустить провода передней панели.

Cooler Master HAF XB

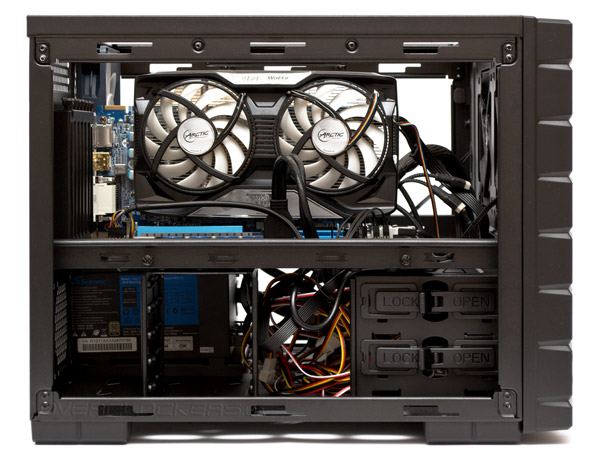

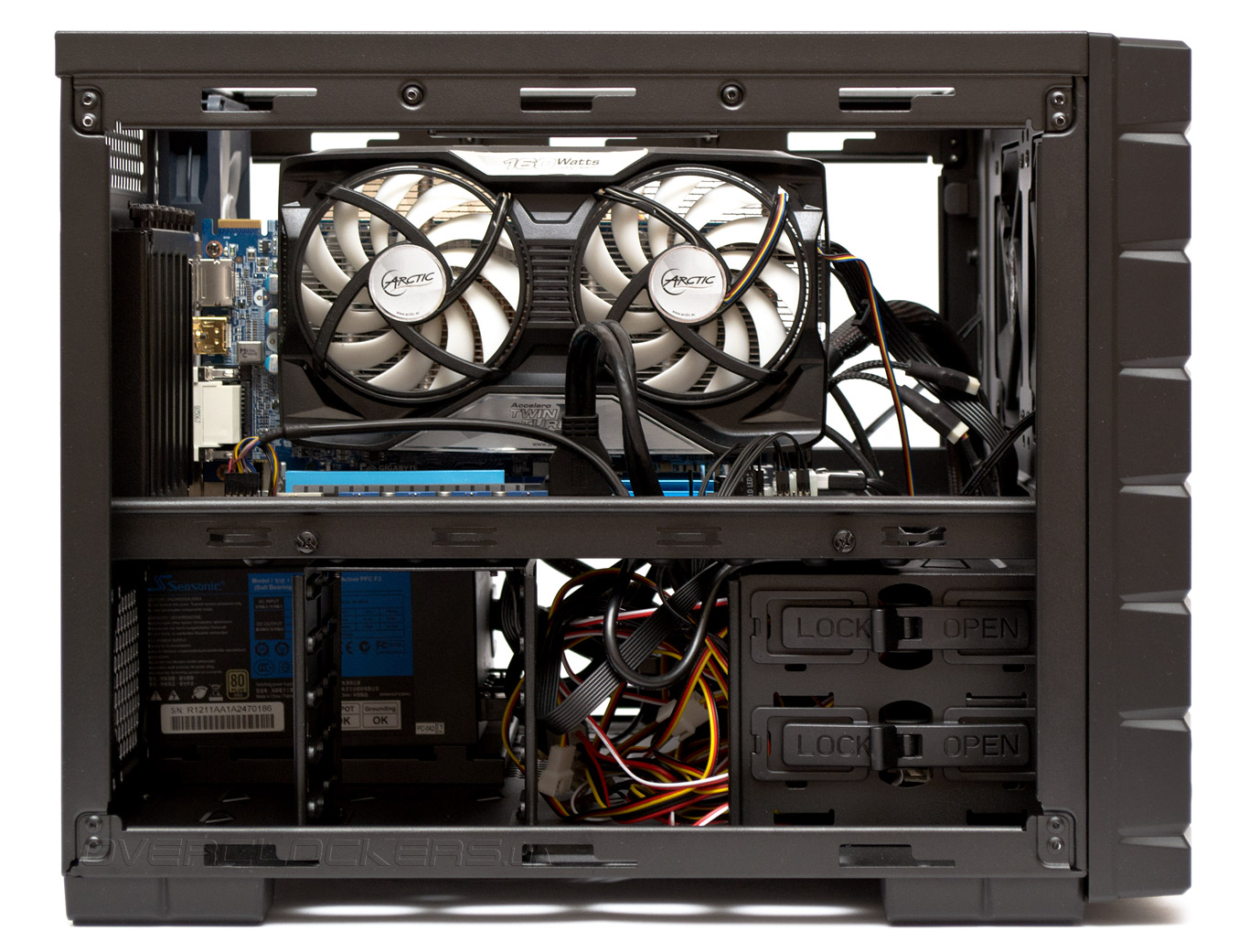

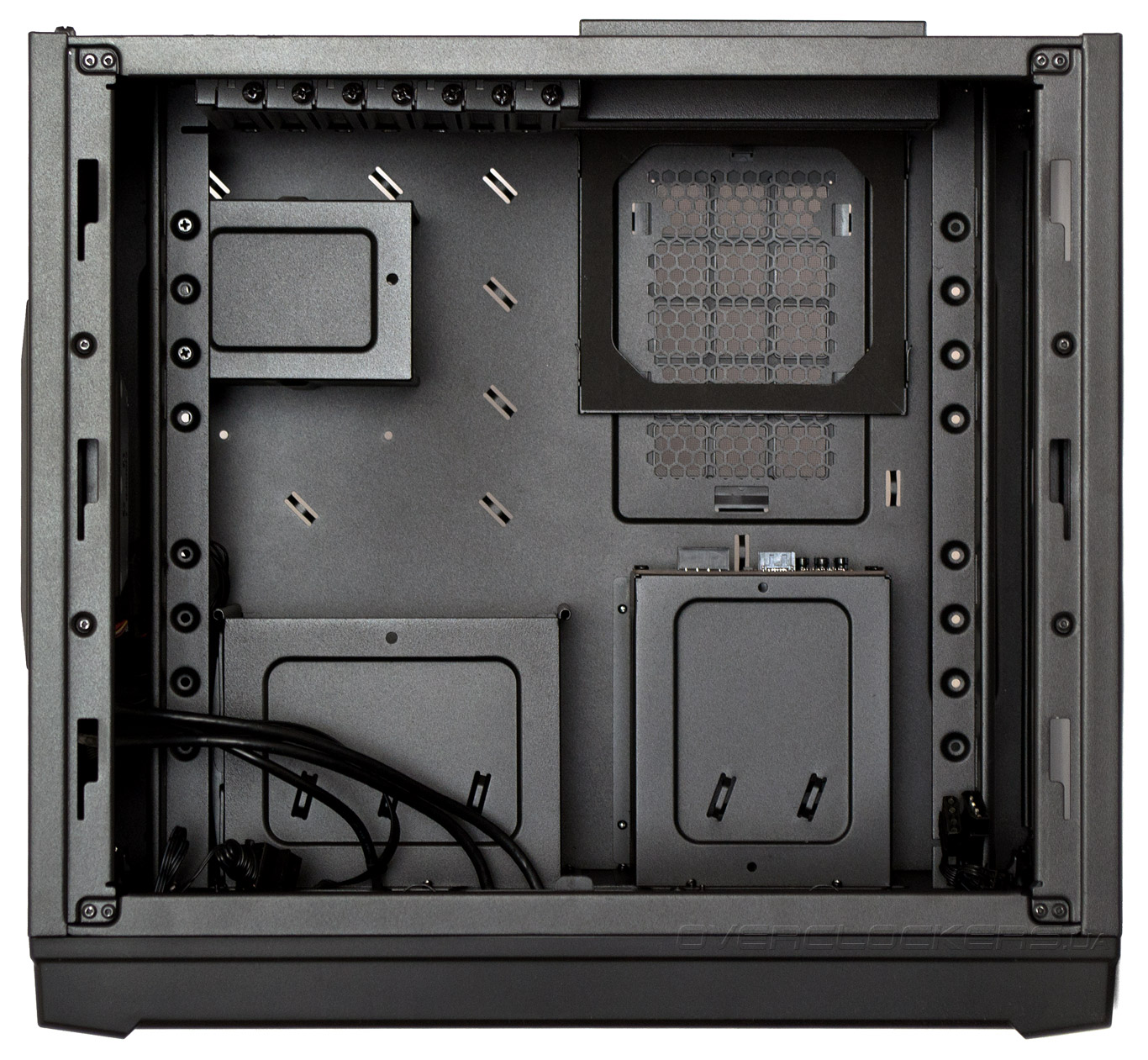

Сняв поддон, мы увидим пространство нижнего отсека. Распределено оно несколько нелогично. Слева сзади, возле двух посадочных мест для 80-мм вентиляторов, расположилась съемная стойка для твердотельных накопителей. Слева спереди — отсеки для устройств 5,25”. Справа спереди — корзина быстрой замены и сразу за ней, точно под процессорным разъемом — блок питания. В чем нелогичность? Во-первых, чтобы добраться до усилительной пластины при такой конфигурации понадобится снимать блок питания, а это обычно предполагает отключение большого количества шлейфов. Во-вторых, вытяжные вентиляторы, будь они на месте блока питания, улучшили бы температурный режим жестких дисков и самого процессорного разъема.

Cooler Master HAF XB

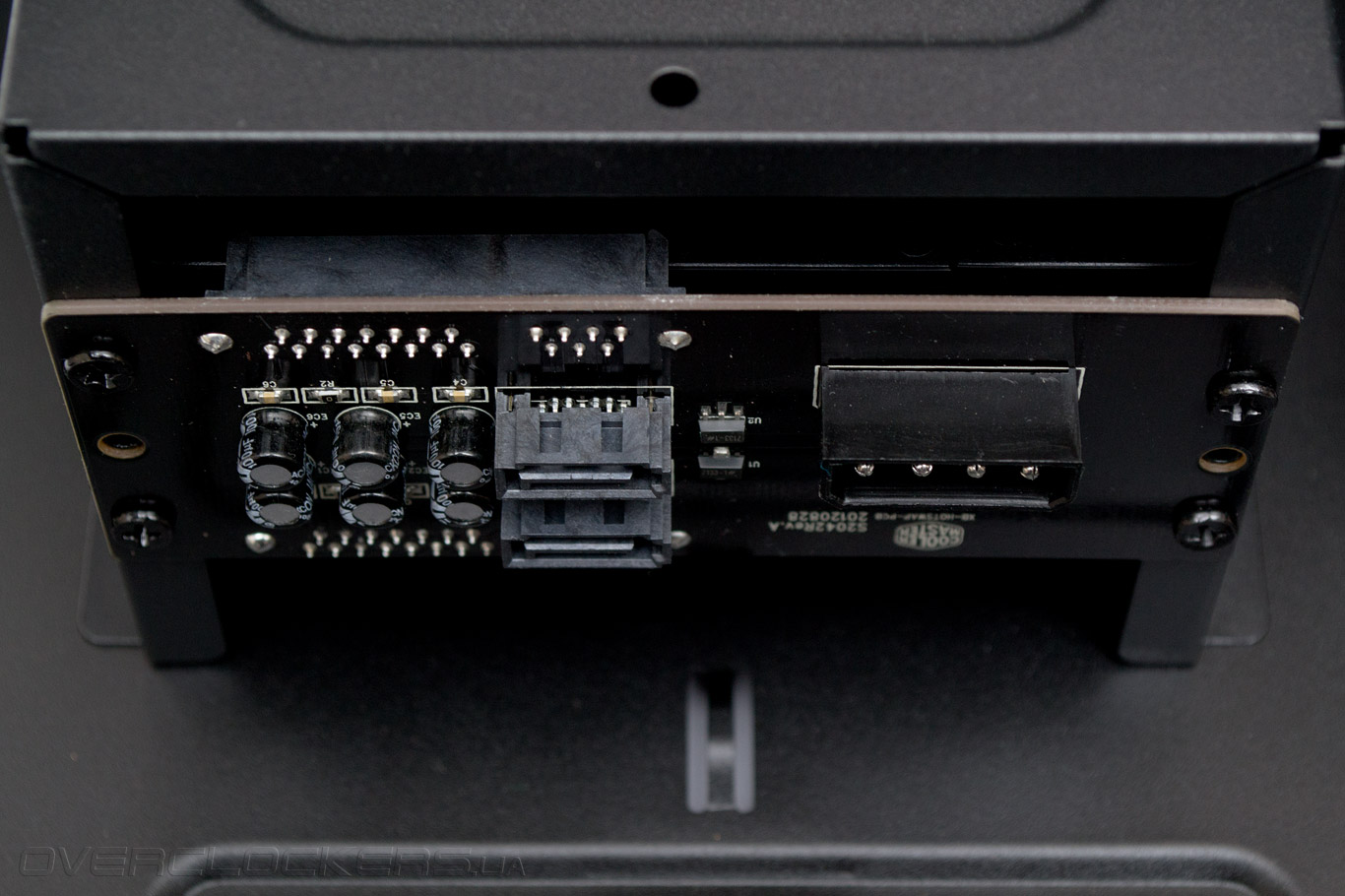

Для подключения платы горячей замены накопителей используется два разъема SATA и один «молекс».

Cooler Master HAF XB

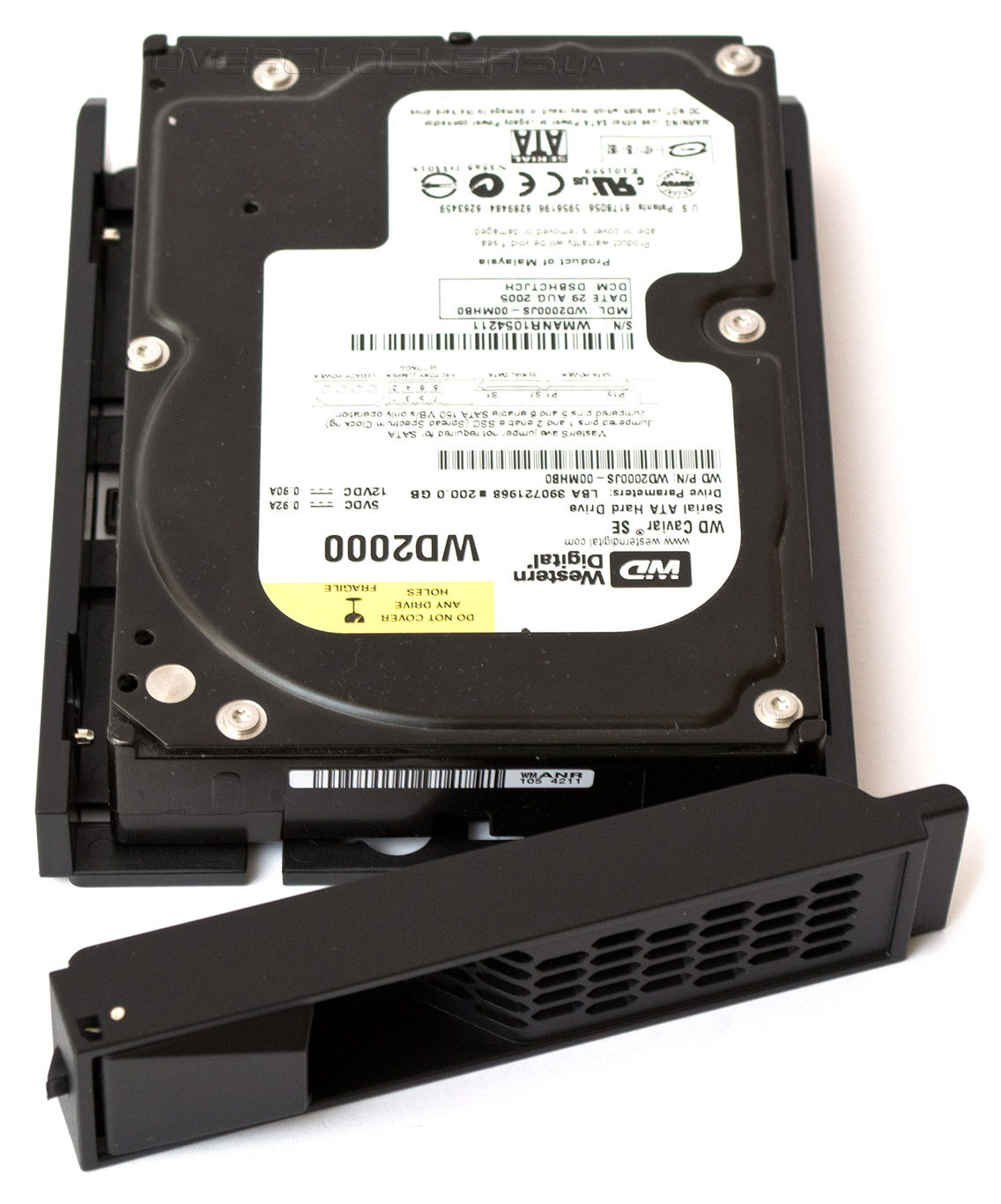

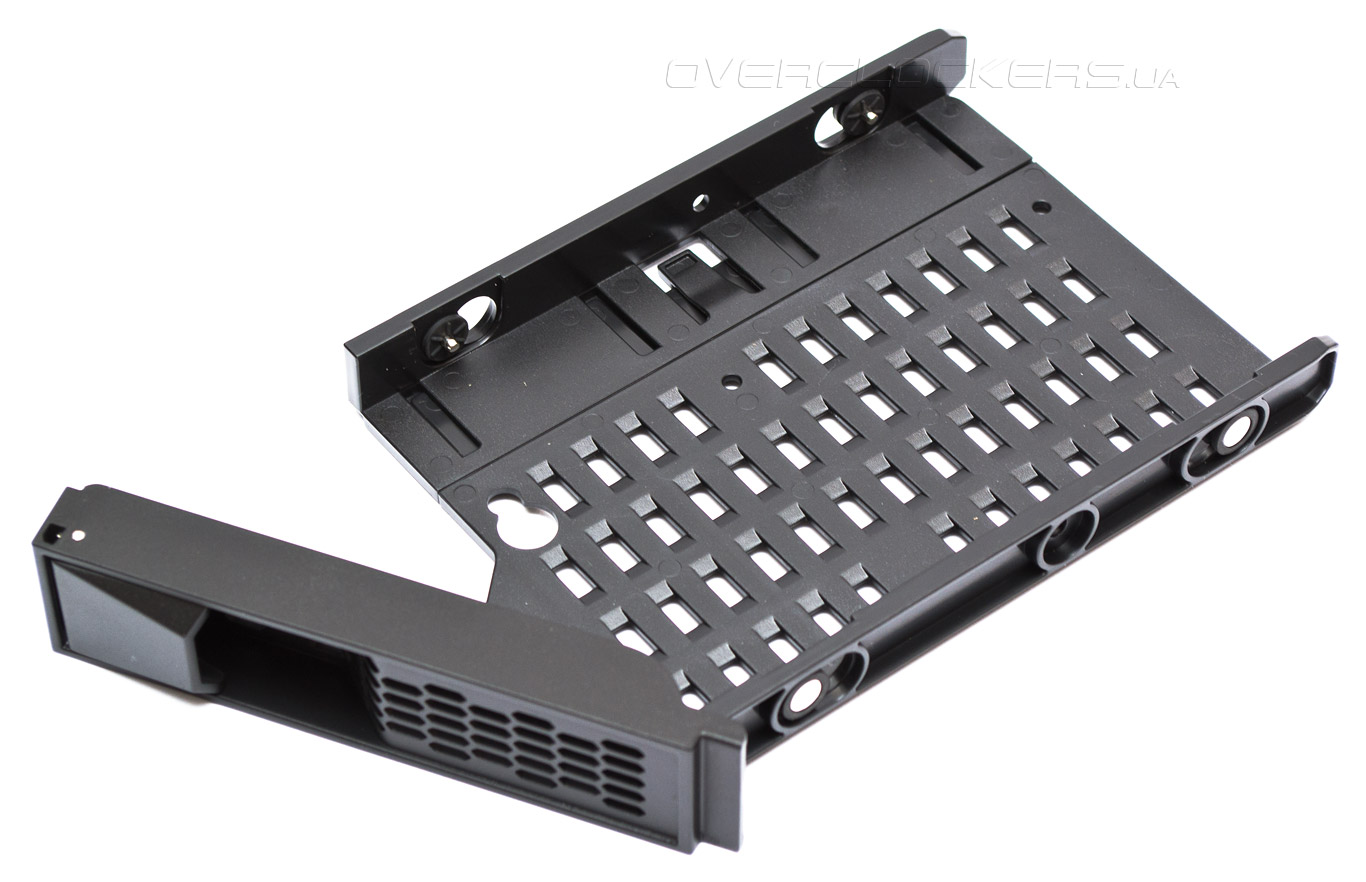

Лотки горячей замены раздвижные, оснащены антивибрационными крепежами и рассчитаны на 2,5” и 3,5” накопители.

Cooler Master HAF XB

Чтобы установить 3,5” диск нужно, приподняв маленькую защелку слева, раздвинуть лоток, вставить в него накопитель и задвинуть обратно. Диск 2,5” придется прикручивать винтами, предварительно сняв ближайший к нему антивибрационный демпфер.

Cooler Master HAF XB

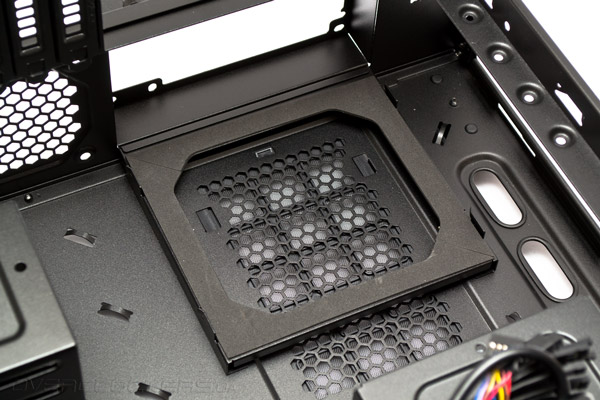

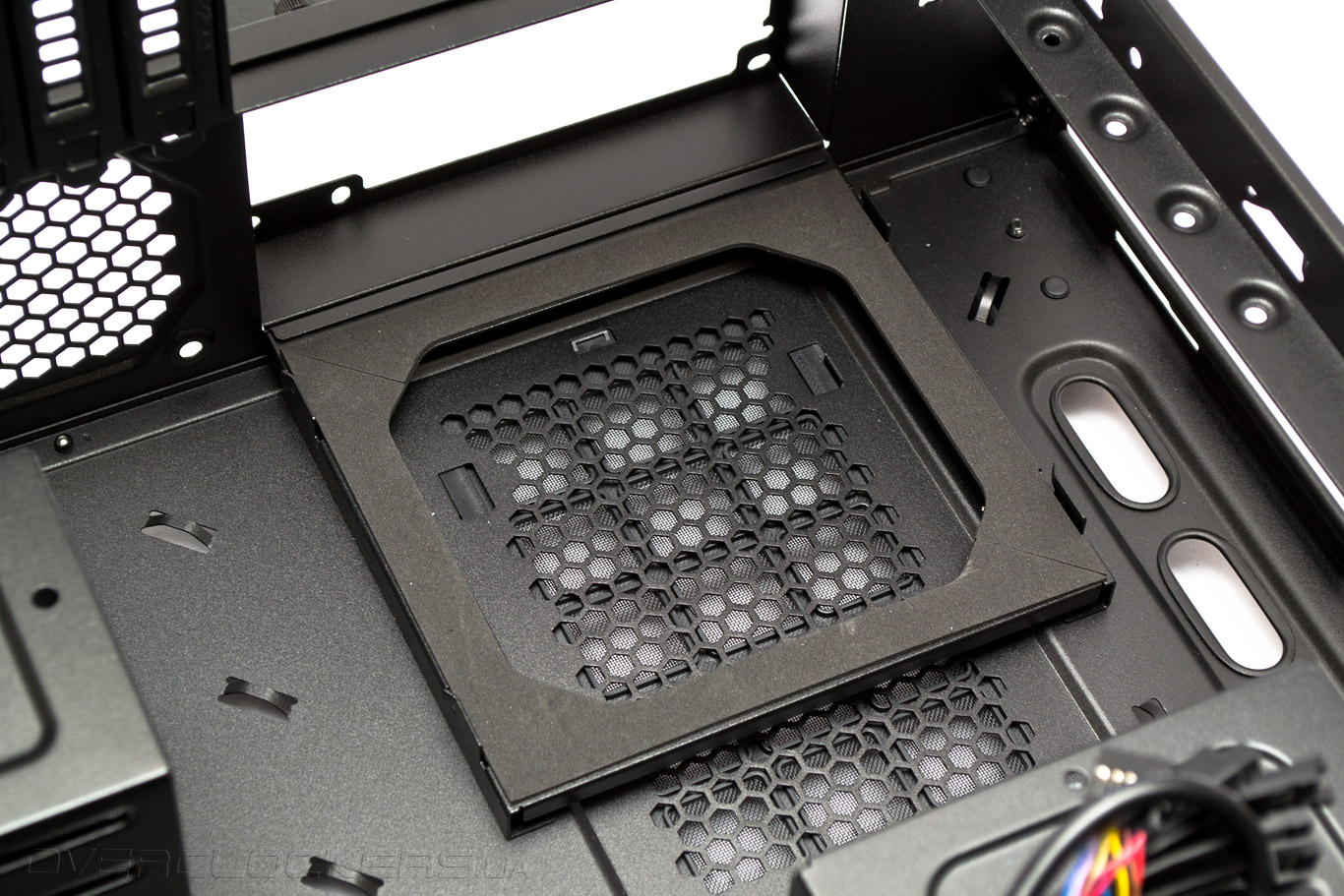

Для виброизоляции блока питания предусмотрена мягкая подкладка. Максимально возможная длина БП — 240 мм, но лучше использовать блоки не длиннее чем 180–200 мм, во избежание проблем с укладкой и соединением проводов.

Cooler Master HAF XB

Два устройства 5,25” фиксируются традиционными для Сooler Мaster защелками только с одной стороны. Но можно воспользоваться и обычными винтами.

Cooler Master HAF XB

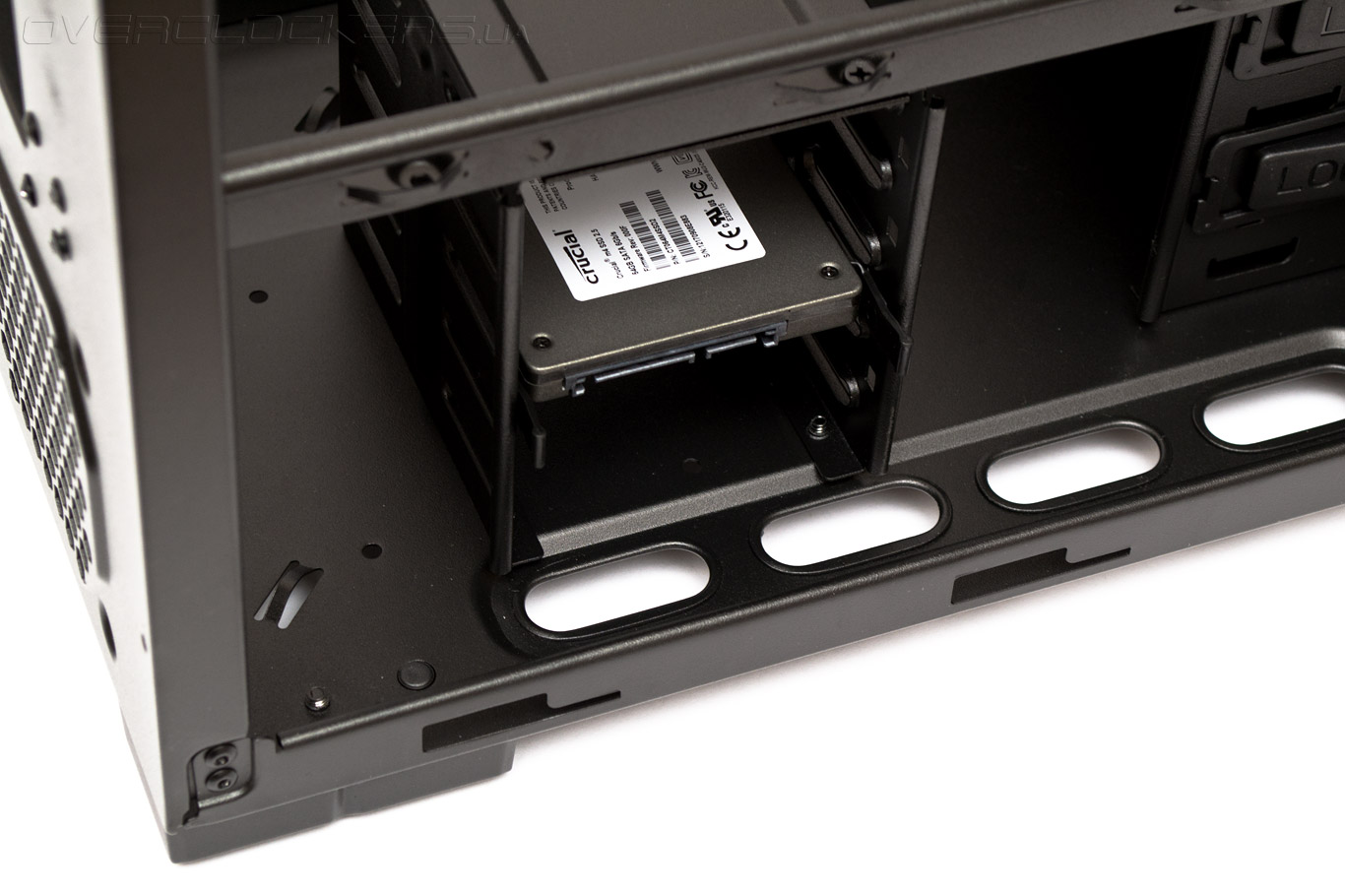

Корзину для четырех устройств 2,5” можно сместить на пару сантиметров ближе к задней стенке, или совсем снять. Для этого нужно выкрутить четыре винта под днищем и два винта сверху соответственно. Накопители устанавливаются с помощью пластиковых салазок. Расположены диски очень близко, и это может создать определенные проблемы при подключении сигнальных и силовых кабелей с Г-образными коннекторами.

Cooler Master HAF XB

Заглушки слотов расширения удерживаются винтами с накатанной головкой. Но снимать и ставить их все равно проще с применением отвертки.

Cooler Master HAF XB

К передней панели прикреплены шурупами два 120-мм вентилятора. При желании их можно заменить на 140-мм модели.

Cooler Master HAF XB

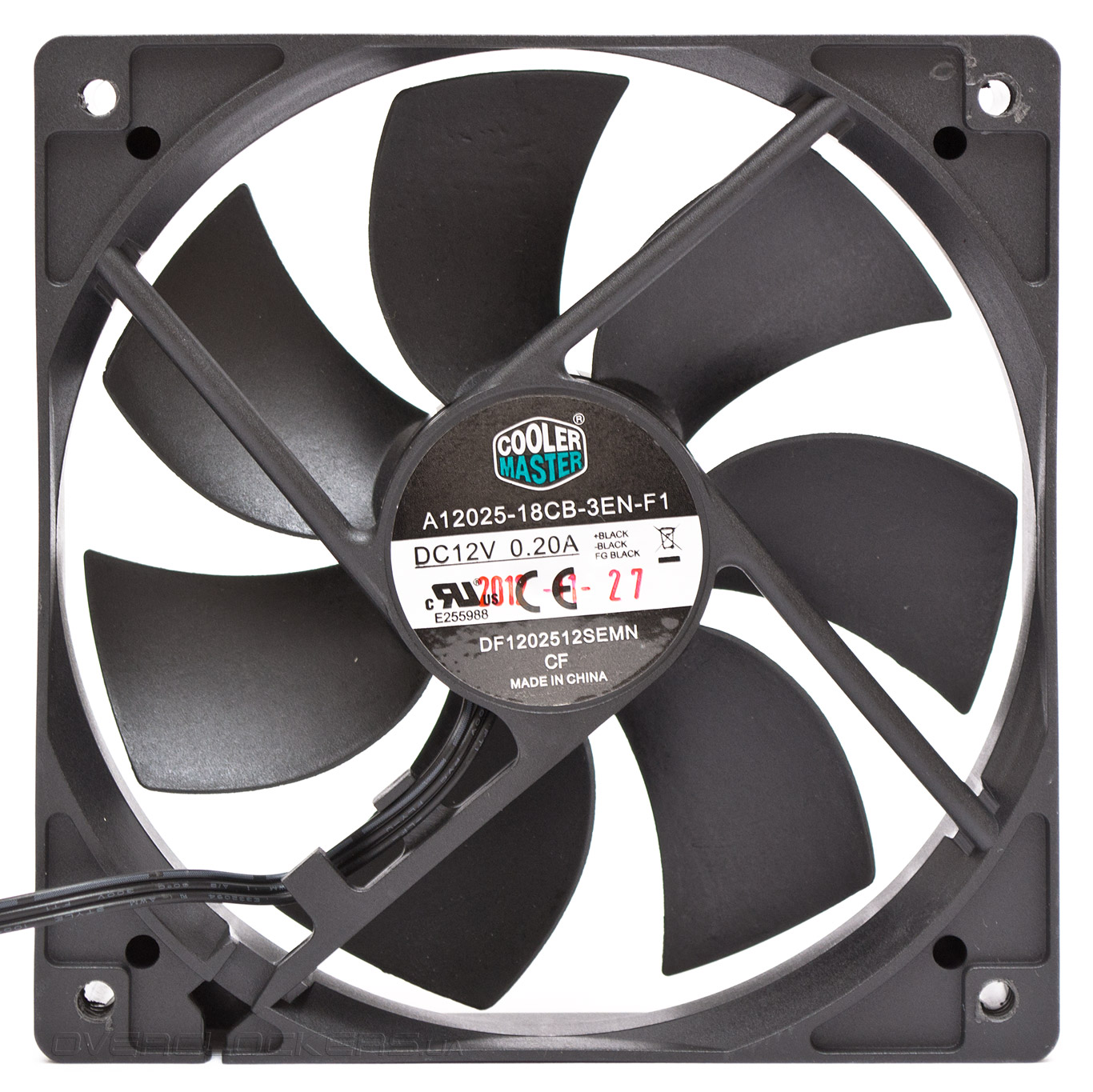

Оба 120-мм пропеллера имеют скорость вращения 1800 об/мин, втулочный подшипник и трехконтактное подключение с отдельным переходником на «молекс». Маркировка и электрические характеристики видны на фотографии.

Cooler Master HAF XB

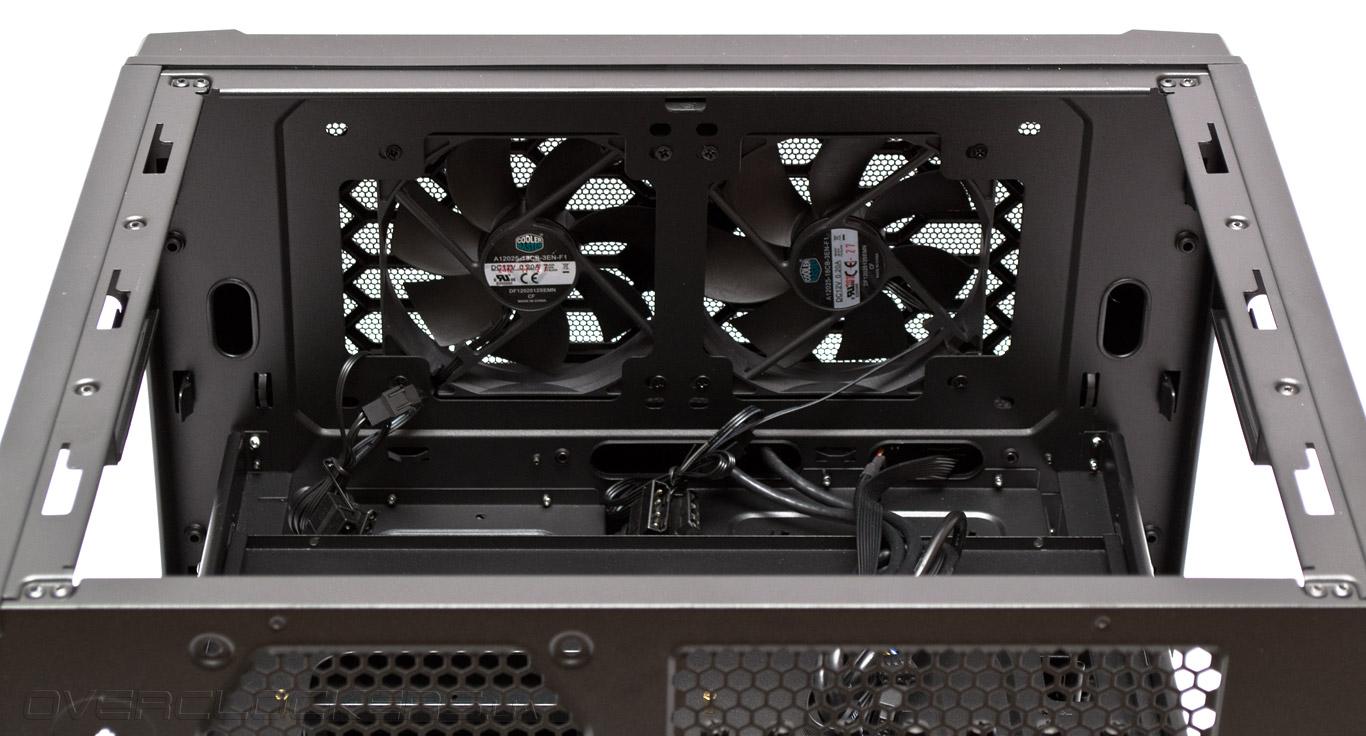

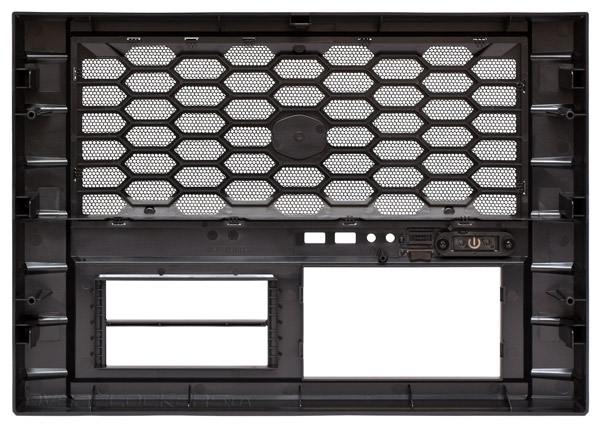

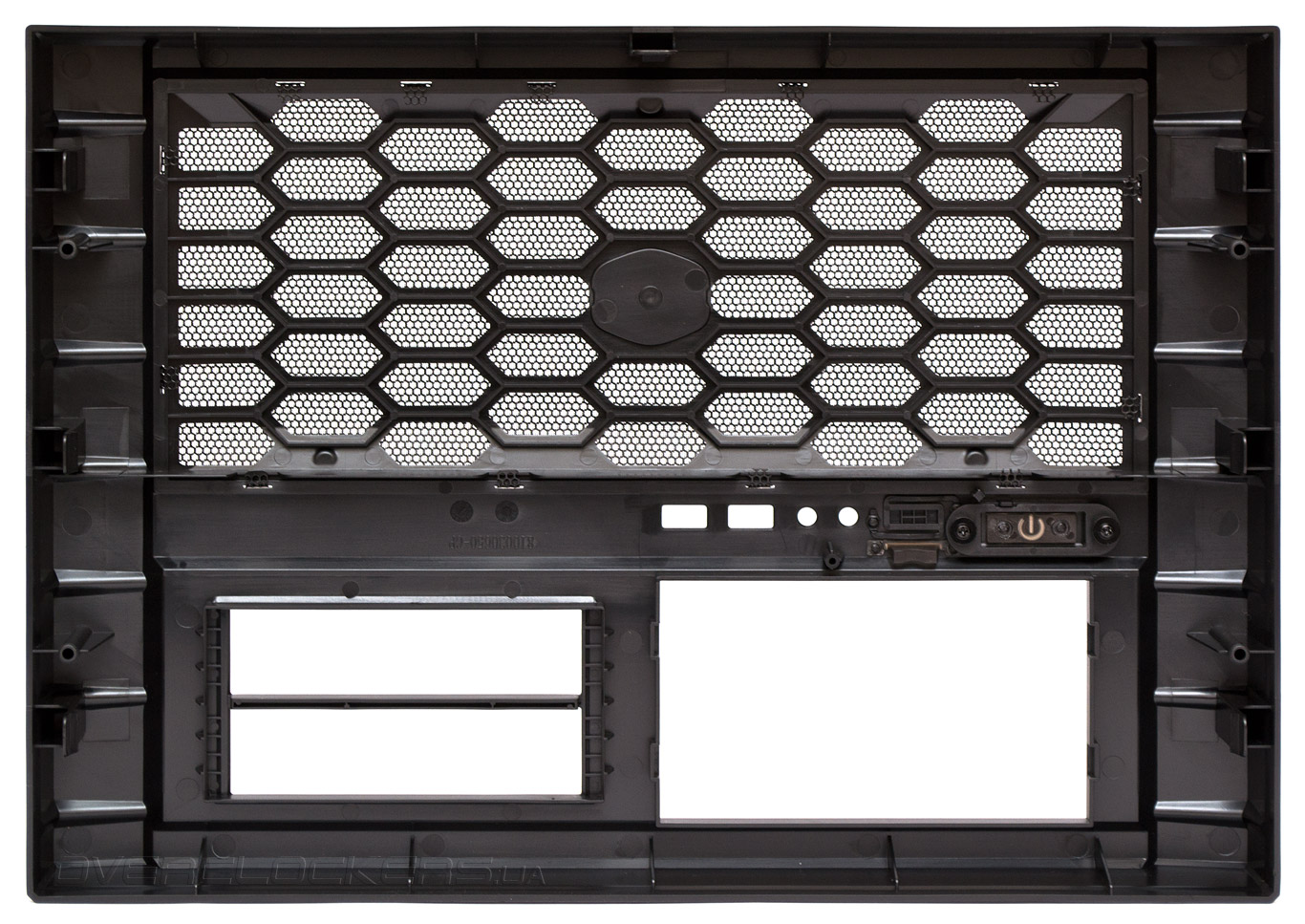

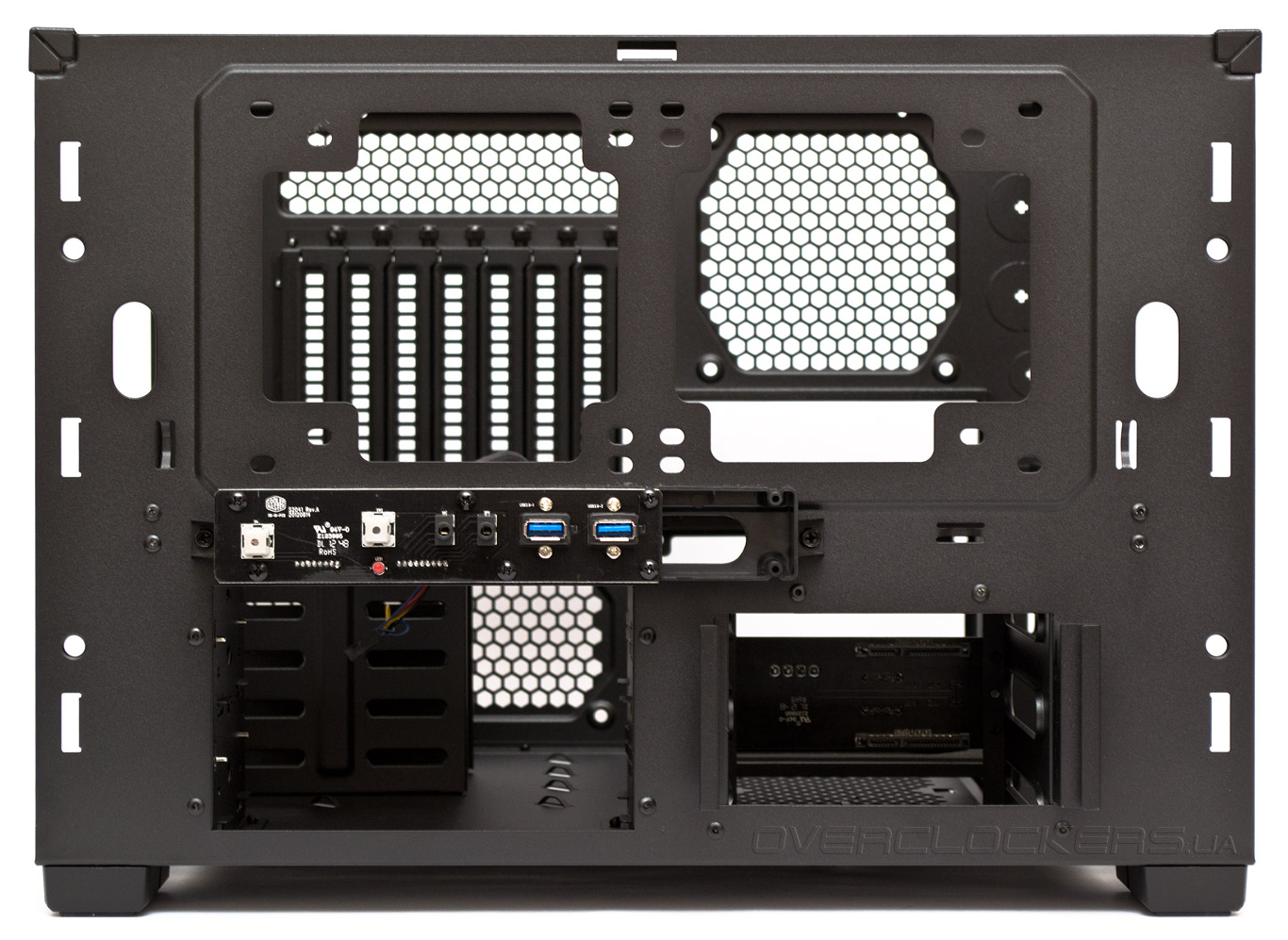

Так выглядит передняя панель без пластиковой крышки. Посадочные места для вентиляторов разведены таким образом, что к ним можно легко присоединить двухсекционный радиатор СВО шириной 120 или 140 мм. Панель интерфейсов выполнена единой планкой.

Cooler Master HAF XB

Крепления передней крышки хлипкие — по три пластиковые защелки по бокам и одна сверху по центру. Отсоединять их следует, начиная снизу. Перед демонтажем желательно извлечь корзины X-Dock. К фронтальной панели не присоединяется никаких проводов, верхняя решетка закрыта мелкой сеточкой пылевого фильтра.

Cooler Master HAF XB

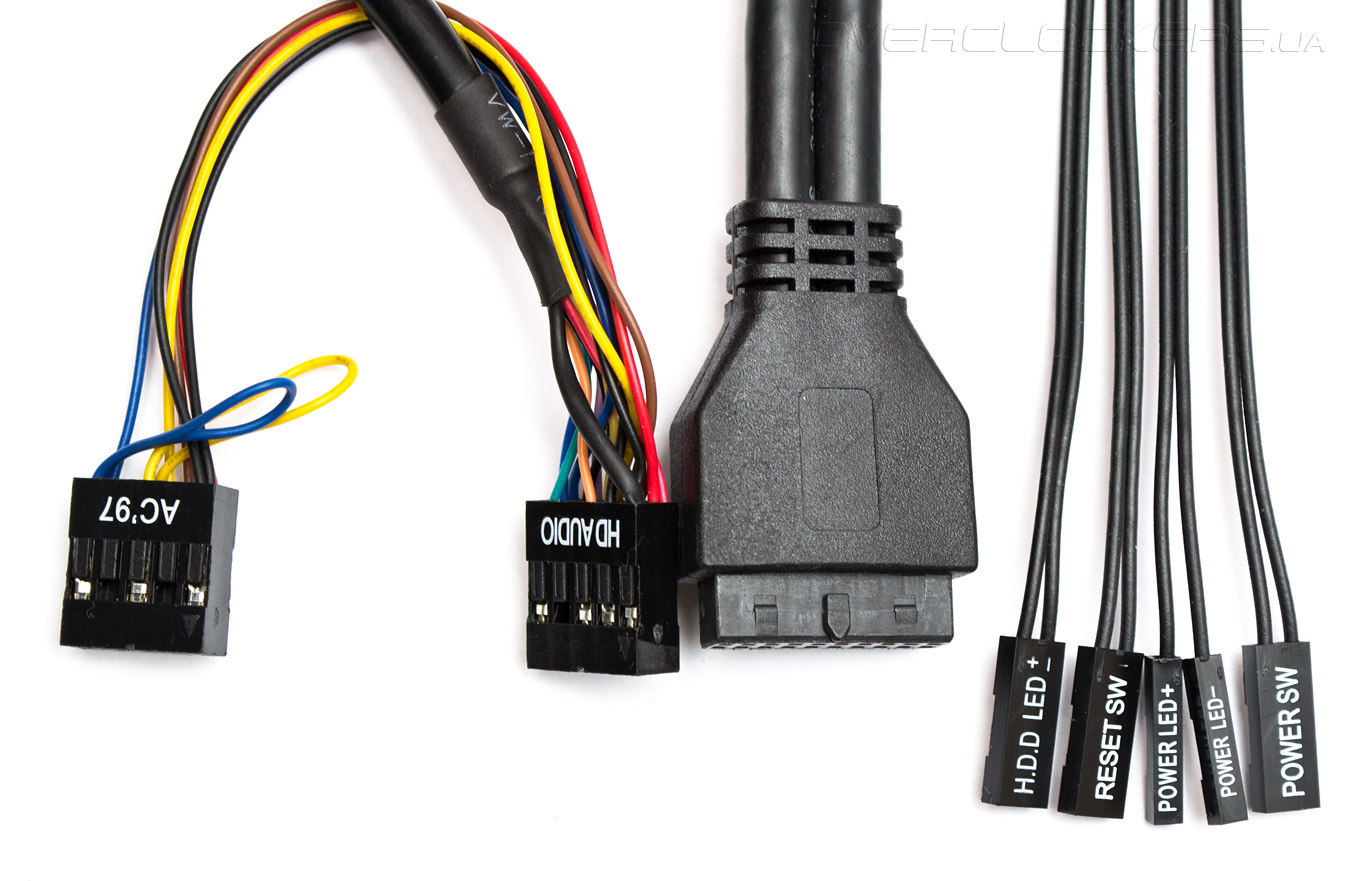

Набор проводов скромен. Аудиокабель с коннекторами AC’97 и HD Audio, колодка для внутреннего подключения USB 3.0 и четыре кабеля от кнопок и индикаторов. Все они имеют достаточную длину и черную расцветку.

Cooler Master HAF XB

Сборка

Мы ожидали, что собирать Сooler Мaster HAF XB будет не очень удобно. Но особых сложностей не возникло. Начинать процесс лучше с установки блока питания, связанной с парой лишних телодвижений. Винты с накатанной головкой расположены слишком близко к бортам рамки и манипулировать с ними руками очень неудобно. Тем более что БП все равно крепится обычными винтами, то есть нужна отвертка.

Cooler Master HAF XB

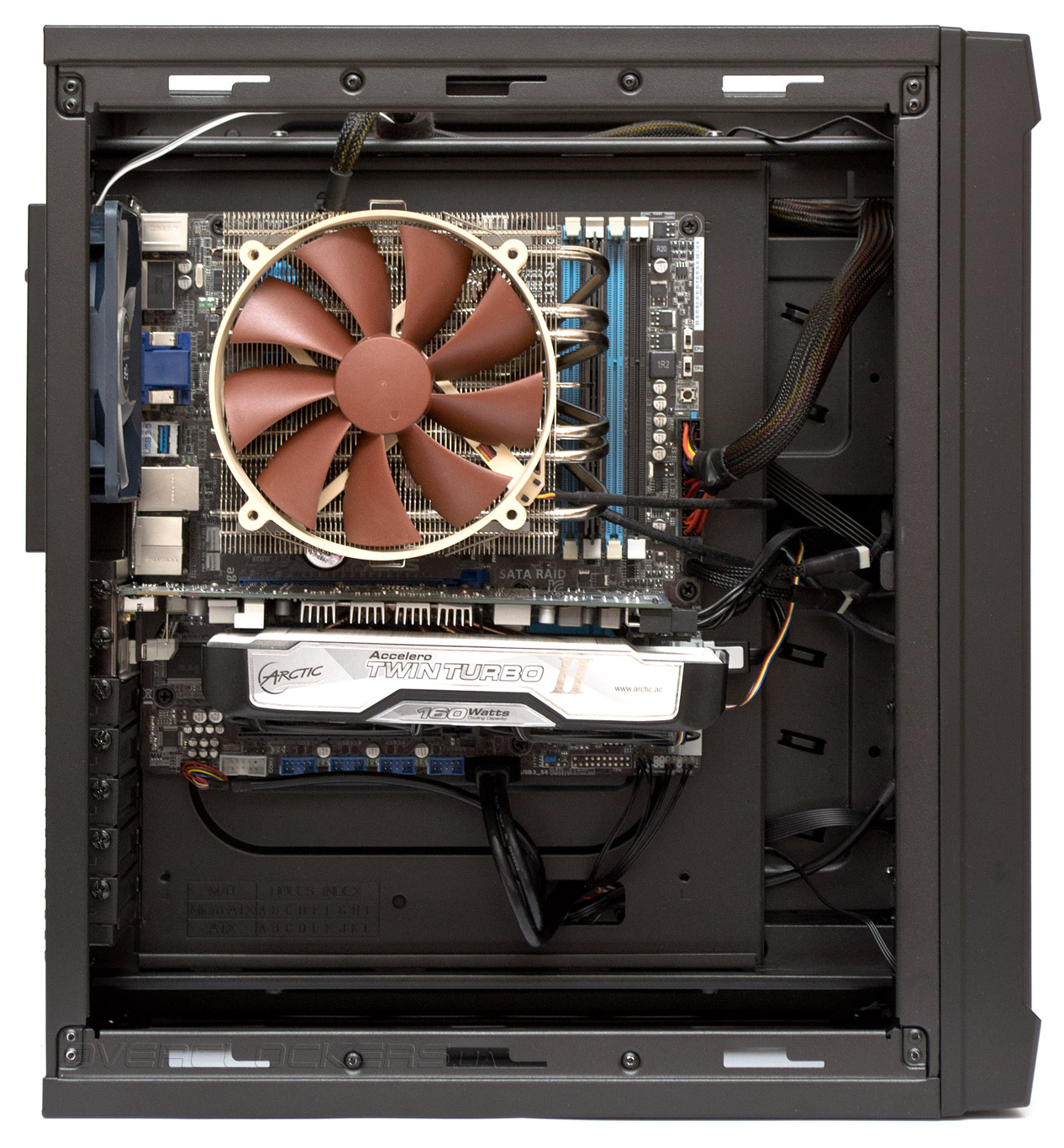

Материнскую плату и процессорный кулер проще собрать отдельно и лишь потом водрузить на место. Ведь если понадобится доступ к усилительной пластине сокета, нужно будет снимать или блок питания или поддон. Корпус интересен тем, что способен имитировать как АТХ, так и BTX ориентацию материнской платы. Для этого достаточно снять одну из боковых крышек и поставить его на левый или правый бок.

Cooler Master HAF XB

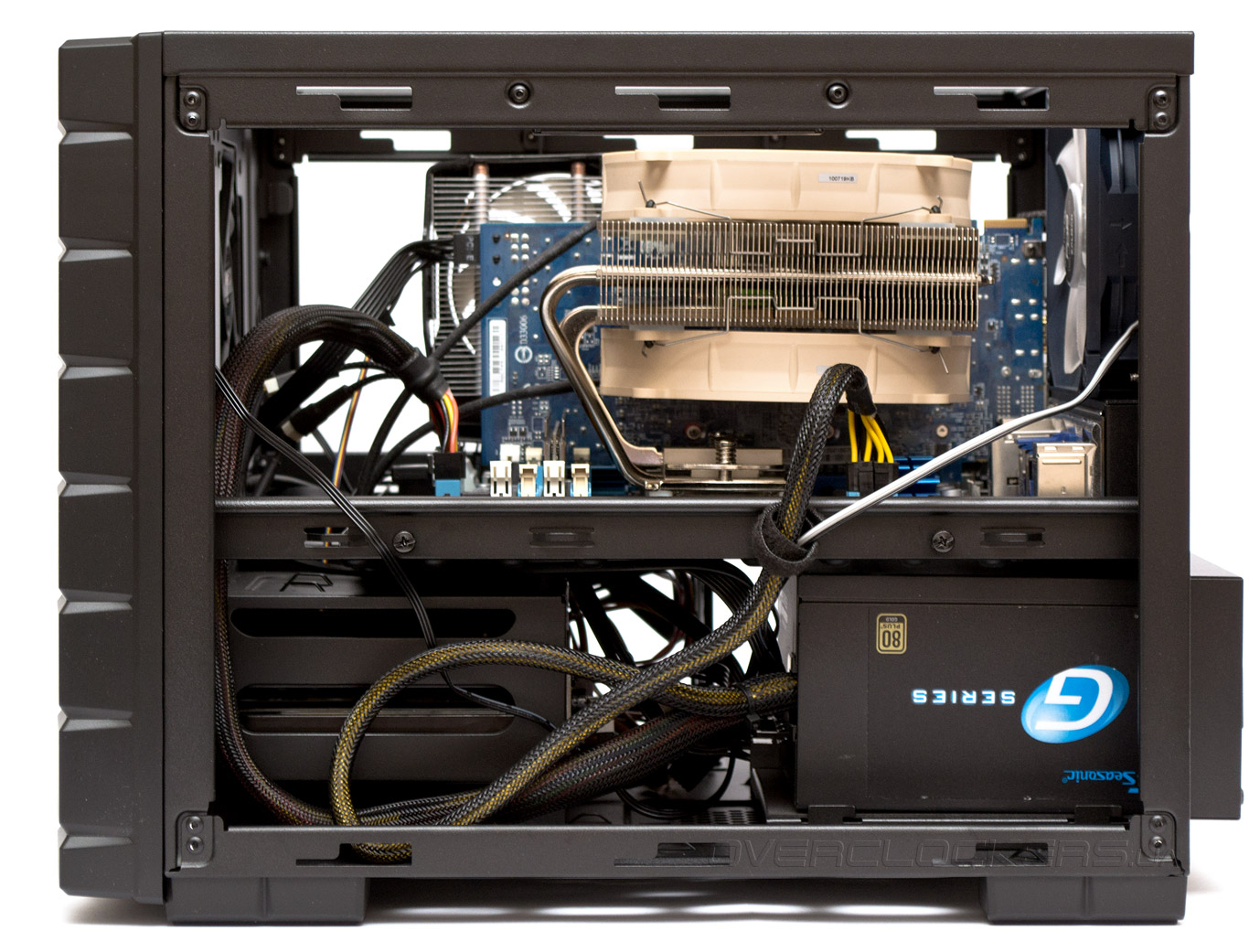

Потом устанавливаем видеоадаптер и накопители, подключаем все необходимые провода. Система корзин горячей замены X-Dock порадовала своим удобством, но использовать в ней диски на постоянной основе не стоит, поскольку вентиляция очень слабая.

Cooler Master HAF XB

Корпус фактически не защищен от пыли в собранном состоянии, из-за большого количества вентиляционных отверстий.

Cooler Master HAF XB


Методика тестирования

Для тестирования эффективности охлаждения компонентов Сooler Мaster HAF XB в закрытом варианте, использовалась такая тестовая конфигурация:
  • процессор: AMD A-8 3870K (3,0@3,5 ГГц, 1,464 В);
  • кулер: Noctua NH-С14;
  • материнская плата: ASUS F1A75-M PRO (AMD A75 FCH);
  • видеокарта: Gigabyte GV-R685OC-1GD + Arctic Cooling Accelero Twin Turbo II (AMD Radeon HD 6850);
  • память: Crucial Ballistix Tactical BLT2KIT4G3D1869DT1TX0 (4 ГБ, DDR3-1866 МГц, 9-9-9-27-1T);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: SeaSonic G550 Gold (SSR-550RM, 550 Вт);
  • контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
  • дополнительный вентилятор: 1 х 120 мм Zalman ZM-F3 FDB;
  • термопаста: Noctua NT-H1.
Cooler Master HAF XB

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.4 с 2048 МБ выделенной памяти и MSI Combustor 2.4 на протяжении 15 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды составляла 24 градуса Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных. Пиковое энергопотребление системы составило 305 ватт. В корпусе был установлен дополнительный 120-мм вентилятор сзади на выдув. Тестирование проводилось в двух режимах:
  1. Max — два передних предустановленных вентилятора вращались на максимальной скорости — 1800 об/мин. Задний вытяжной пропеллер — со скоростью 1400 об/мин. Уровень шума — высокий.
  2. Min — два передних предустановленных вентилятора вращались с минимальной скоростью — 750 об/мин. Задний вытяжной пропеллер — со скоростью 750 об/мин. Уровень шума — низкий.

Результаты тестирования

Тестирование Cooler Master HAF XB

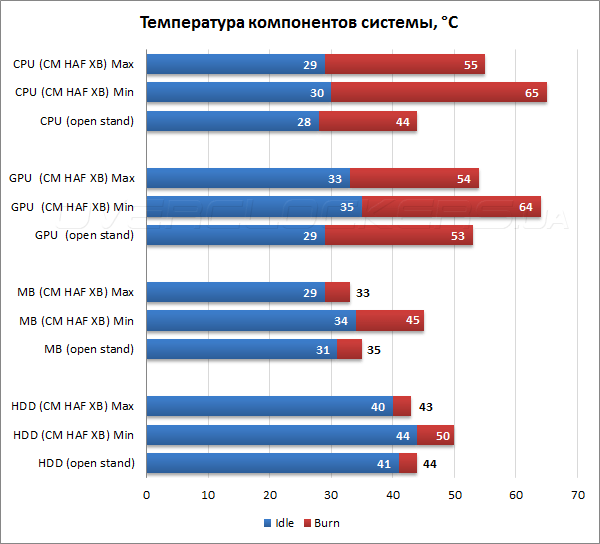

Тепловой тест показал, что корпус с большой натяжкой можно отнести к серии HAF, отличающейся хорошей вентиляцией. По большому счету — непонятно, зачем этому шасси вообще нужны вентиляторы. На высоких оборотах они ревут в попытке дотянуться до показателей открытого стенда, но ведь гораздо проще снять боковые и верхнюю стенку и получить открытый стенд условно бесплатно. На низких оборотах, компонентам в нагрузке становится жарко. Хотя утверждается, что верхняя и нижняя камеры шасси изолированы, но температура жестких дисков красноречиво указывает на обратное — они связаны. Температура накопителей ожидаемо высокая — в корзинах быстрой замены теплу деваться просто некуда. Впрочем, есть надежда, что в версии шасси, оборудованной 200-мм вентилятором сверху, ситуация с температурой будет несколько лучше.


Выводы

Как уже упоминалось в начале обзора, Сooler Мaster HAF XB является гибридом между портативным корпусом и открытым стендом. Но, поскольку сложно найти сценарий применения, который сочетал бы эти два аспекта, мы решили рассмотреть их раздельно. Как корпус, эта конструкция имеет два основных недостатка — она громоздкая и слабо продуваемая. В достоинства же можно записать необычный внешний вид и удобство сборки. В качестве открытого стенда Сooler Мaster HAF XB намного интереснее — он крепок, позволяет легко собирать и перемещать готовую систему, как и переворачивать ее в нужное положение, что немаловажно. Но для статуса отличного открытого стенда ему местами не хватает элементарного удобства. В частности – доступ к усилительной пластине закрыт блоком питания, то есть для замены кулера нужно или снимать поддон, или снимать БП и заниматься акробатикой в нижнем отсеке. Второй момент — расположение блока питания. Логичнее было бы установить его напротив отсеков 5,25”, в левой части корпуса. А в правую вынести вентиляторы, которые обдували бы и жесткие диски, и тыльную часть материнской платы. Именно такие исправления хотелось бы увидеть в следующей ревизии.

Как открытый стенд, Сooler Мaster HAF XB не имеет на сегодня альтернативы на рынке Украины и с большой вероятностью найдет своих обладателей из числа энтузиастов разгона и моддинга.
