Обзор корпуса Cooler Master HAF XB

"Your best friend in the whole wide world.
This Weighted Companion Cube will
accompany you through the test chamber.
Please take care of it."
GLaDOS — Portal 2


Не так давно, пропускная способность интернет-каналов была низкой, мегабайты стоили дорого, а пределом скорости считалось 56 Кбит/с. Для желающих посостязаться в виртуальном мире с реальными оппонентами существовал единственный выход — собраться на LAN-вечеринку. А для этого нужно было принести свой настольный компьютер с собой. Так появилось очень узкое направление в развитии современного корпусостроения — LAN Case или LAN Box. От всех остальных моделей эти шасси отличались наличием одной или нескольких ручек, способных выдержать общий вес системы, повышенной жесткостью конструкции и удобными габаритами. Вот далеко не полный перечень типичных представителей этого класса: Antec Lanboy Air, BitFenix Prodigy, BitFenix Survivor, Cooler Master Ammo 533, Cooler Master Scout, Cooler Master Scout 2, Lian Li PC-TU200, NZXT Vulcan, Thermaltake Lanbox и многие другие. Некоторые из моделей снабжались специальными сумками или рюкзаками.

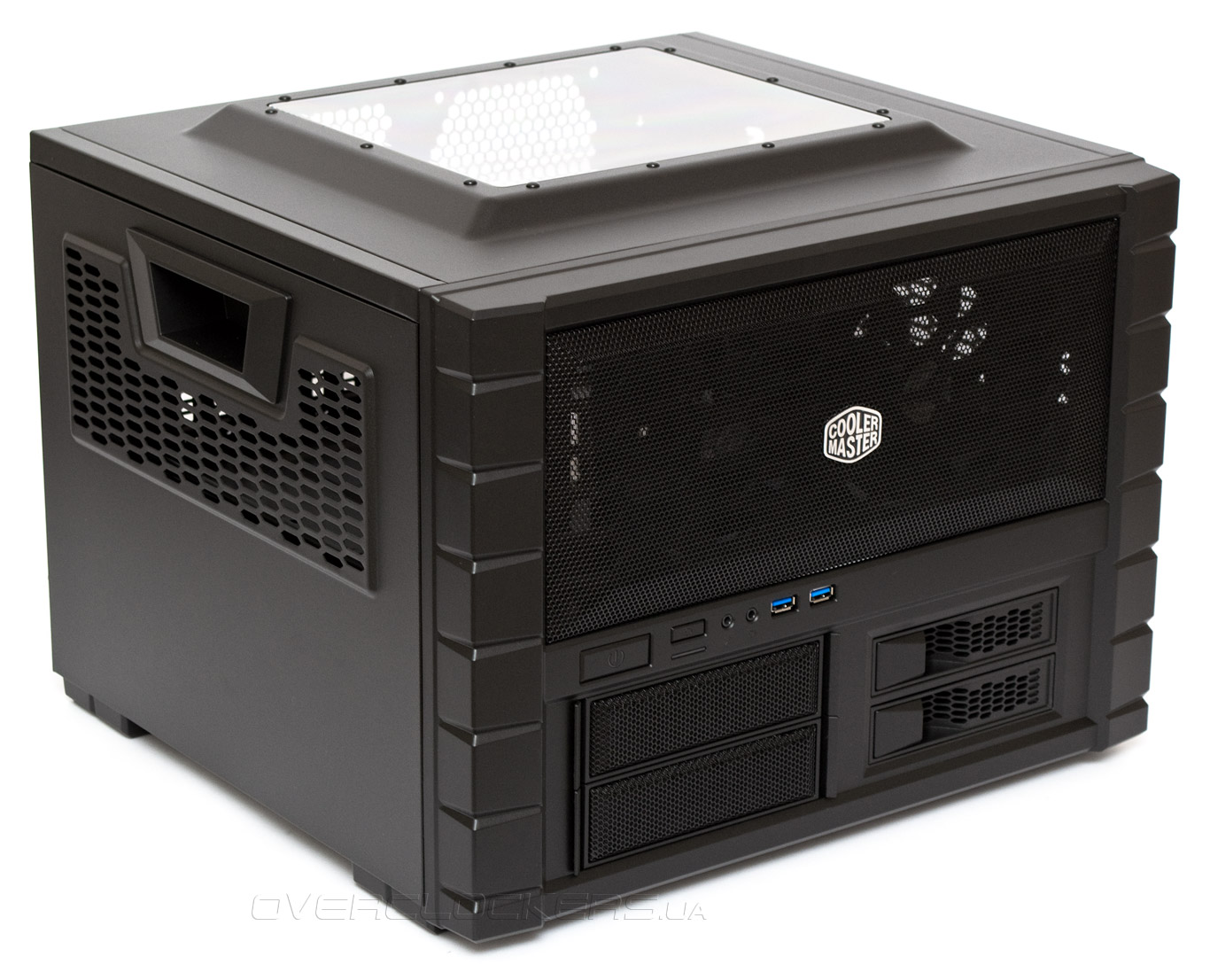

Компания Cooler Master пошла немного дальше, чем другие производители. Справедливо полагая, что требование транспортабельности — это далеко не единственное, что необходимо от современного корпуса, разработчики скрестили между собой два класса шасси, а именно LAN Case и открытый стенд. Оригинальный гибрид получил название Сooler Мaster HAF XB. Именно его достоинства и недостатки являются предметом данного обзора.

Cooler Master HAF XB


Характеристики

Модель Сooler Мaster HAF XB
Тип корпуса LAN-Case / Open stand
Размеры, мм 330 (В) x 442 (Ш) x 423 (Г)
Материал Сталь, пластик
Вес, кг 8,2
Цвет Черный
Форм-фактор ATX / Micro ATX / Mini-ITX
Устройства 5,25” 2
Устройства 3,5” внешние
Устройства 3,5” / 2,5” внутренние 2 / 4 (и 2 в док-станции вместо 3,5”)
Поддерживаемое количество карт расширения 7
Вентиляторы передний — 2 х 120 мм (установлены) или 2 х 140 мм
тыловой — 1 х 120 мм и 2 х 80 мм (опционально)
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Окно на верхней панели, док-станция на два накопителя


Упаковка и комплект поставки

На упаковке корпуса содержится цветная полиграфия, в гамме которой преобладают черный и фиолетовый цвета. На фронтальной части изображено само шасси. Защита от повреждений стандартная — два лотка из пенопласта по бокам и полиэтиленовый пакет.

Cooler Master HAF XB

Сзади можно прочитать про основные особенности Сooler Мaster HAF XB, а по бокам, там где вырезаны ручки для переноски — про детальные технические характеристики. Из-за необычного форм-фактора и расположения демпферов извлекать корпус из коробки очень неудобно.

Cooler Master HAF XB

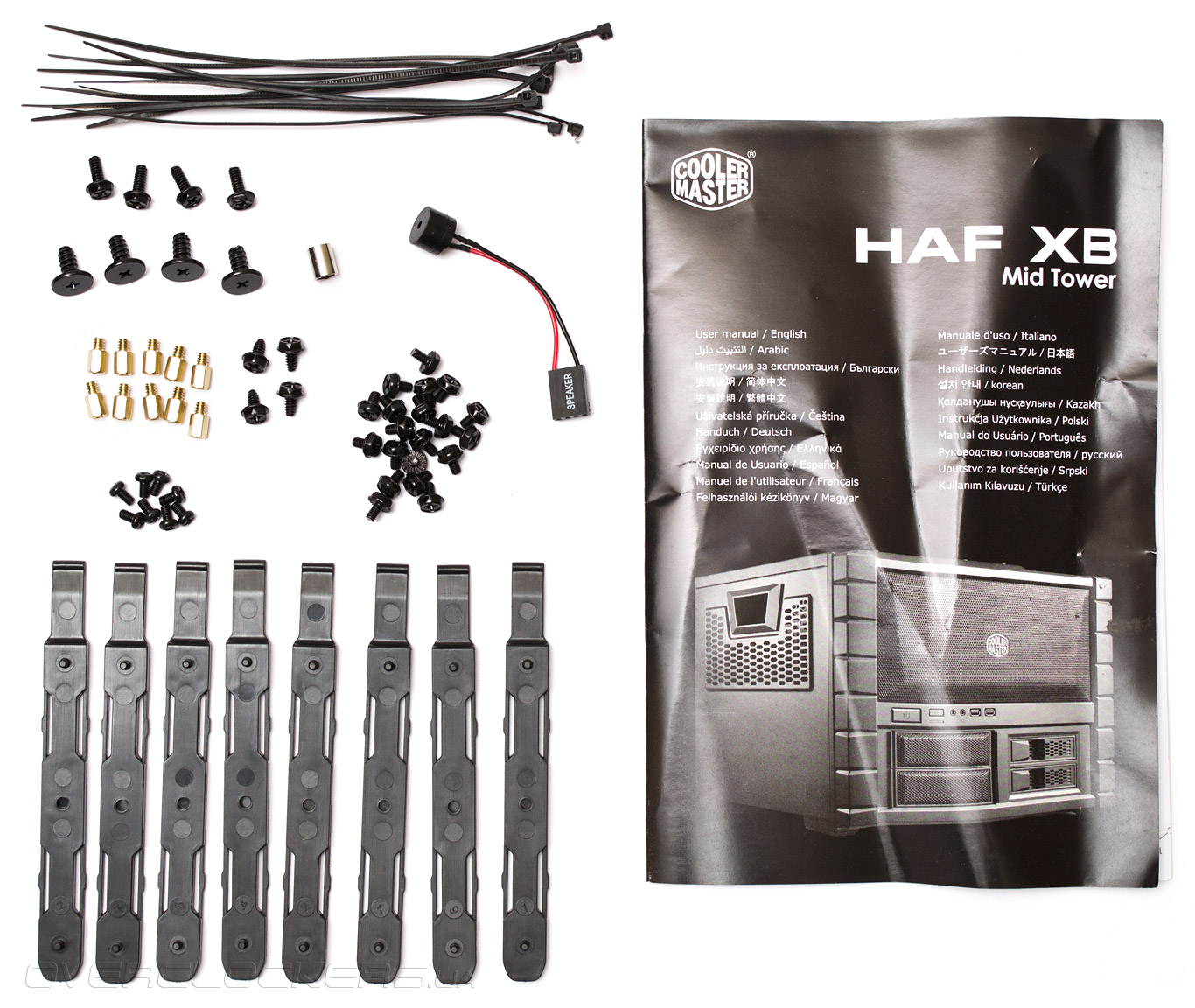

В комплект поставки входят:
  • 12 кабельных стяжек;
  • подробная инструкция по сборке (к сожалению, наша немного примялась);
  • диагностический динамик;
  • переходник для монтажа стоек материнской платы;
  • десяток стоек для материнской платы (еще четыре предустановлены в поддоне);
  • четыре винта для БП;
  • четыре винта для верхнего вентилятора (в нашей версии его нет);
  • четыре винта для устройств 3,5”;
  • восемь винтов для устройств 5,25”;
  • 20 винтов для материнской платы и 2,5” устройств;
  • четыре пары салазок для устройств 2,5”.

Cooler Master HAF XB


Внешний вид

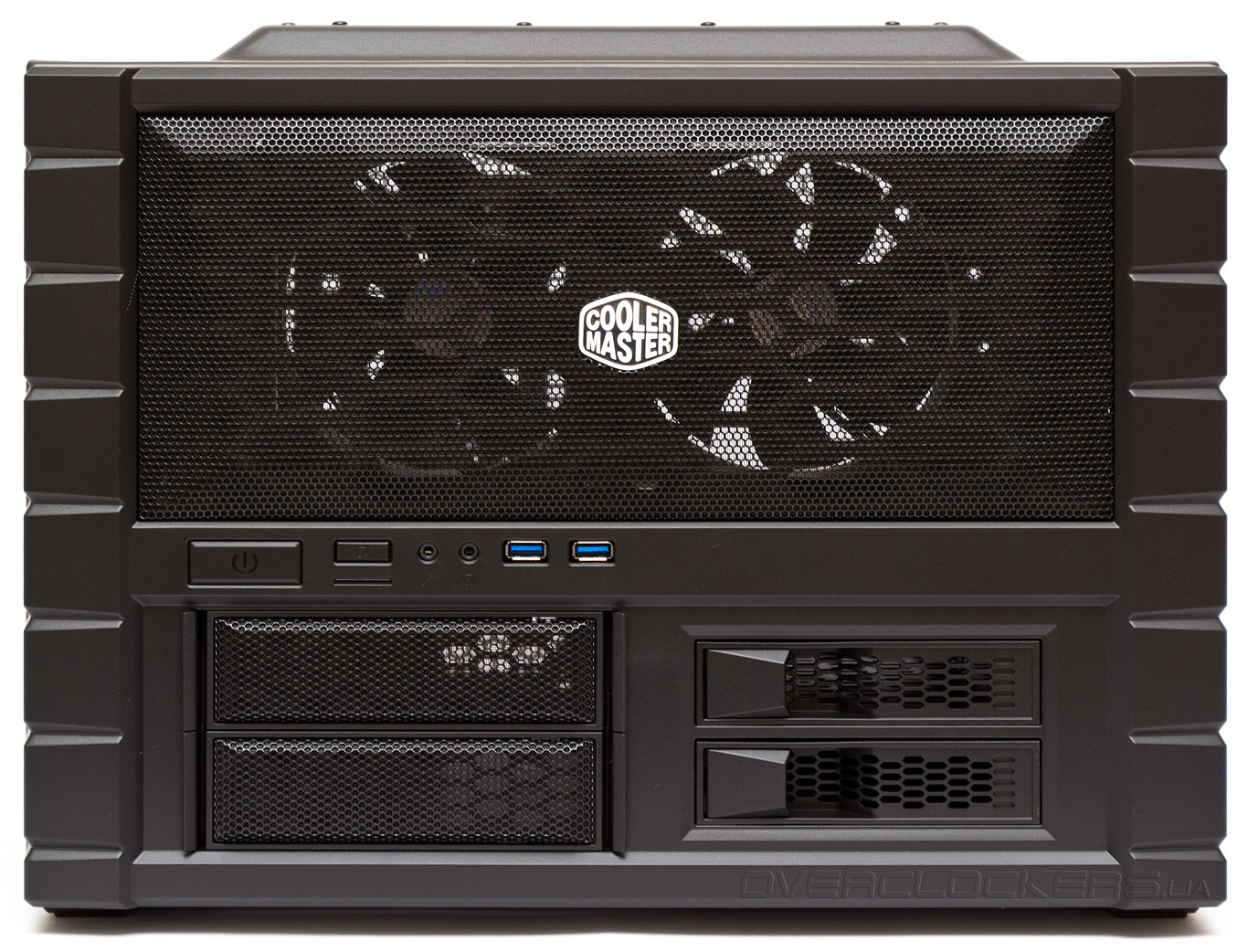

Внешним видом Сooler Мaster HAF XB предельно похож на черный ящик с ручками по бокам. С дизайном серии HAF его роднят традиционные «танковые гусеницы» на гранях и большая сетка спереди с логотипом фирмы-производителя, за которой виднеются два комплектных вентилятора.

Cooler Master HAF XB

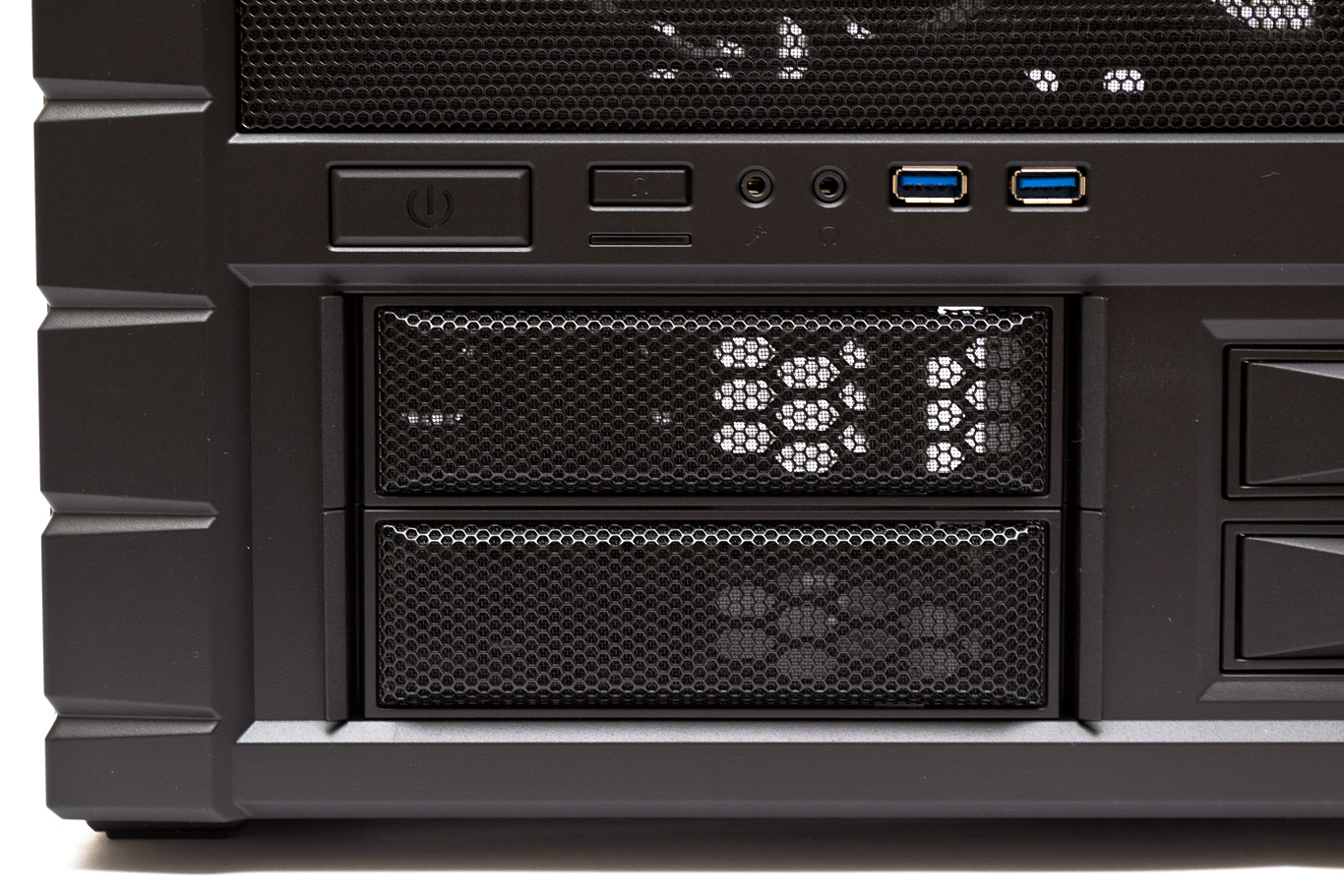

В левой нижней части фронтальной панели расположились два отсека для устройств 5,25”. Над ними в ряд вытянулись: кнопка запуска и индикатор активности накопителей (с красными светодиодами), клавиша сброса, два аудиоразъема и два порта USB 3.0.

Cooler Master HAF XB

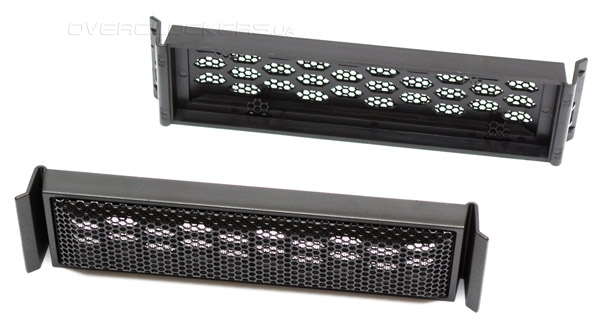

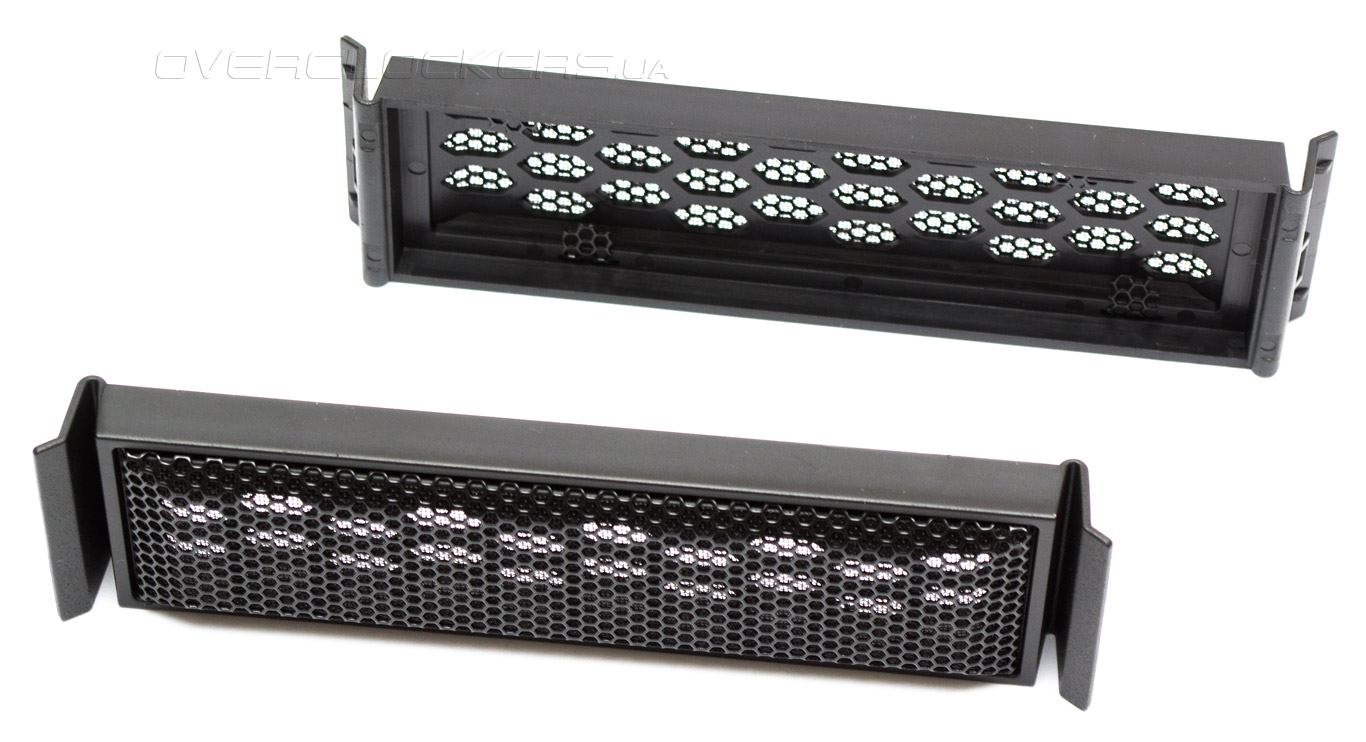

Отсеки 5,25” закрыты легкосъемными хорошо вентилируемыми заглушками, подбитыми изнутри сеточкой пылевого фильтра.

Cooler Master HAF XB

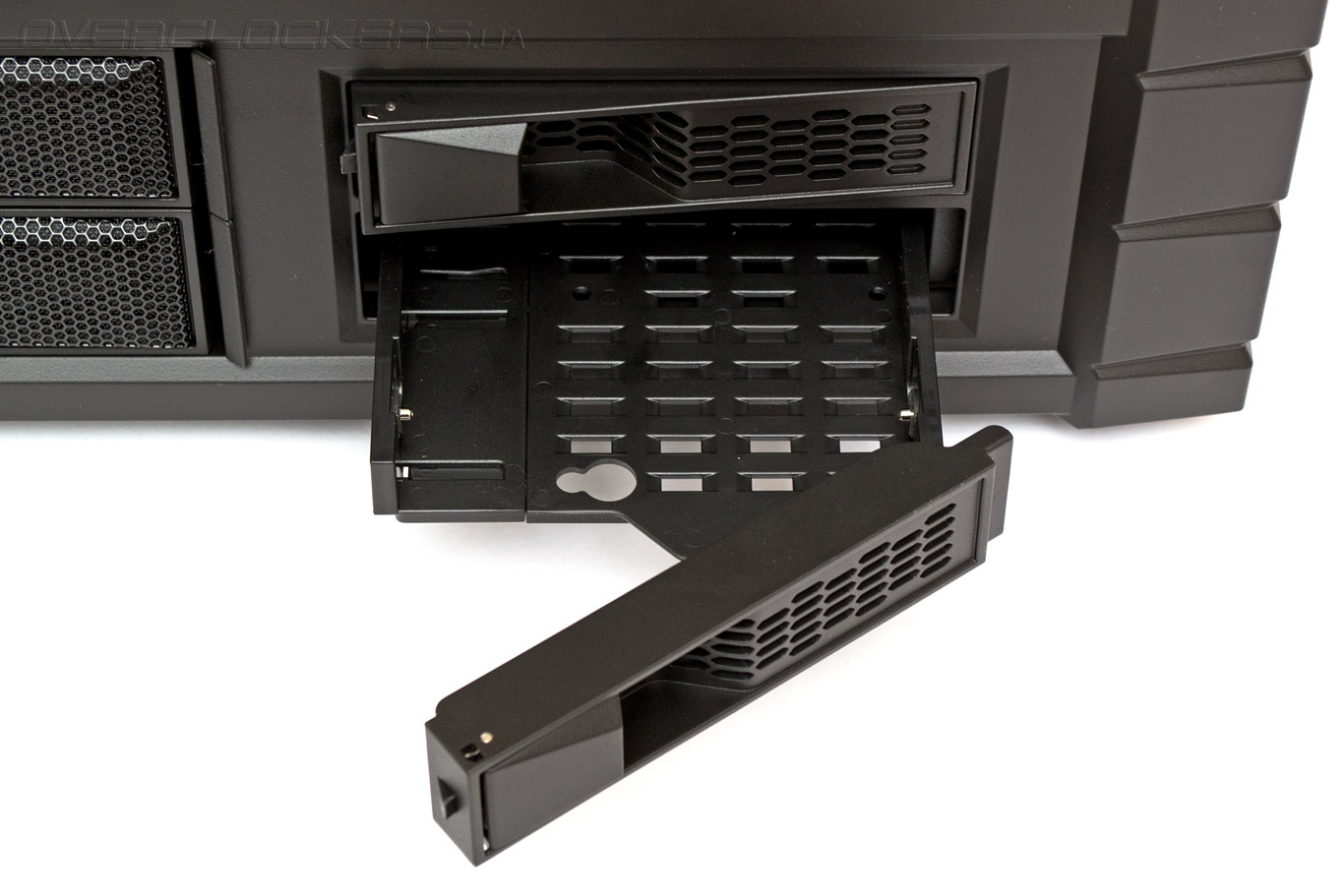

Справа находятся две корзины быстрой замены дисков X-Dock. Они принимают как 3,5” так и 2,5” накопители. Открываются очень легко. Нужно просто потянуть рычажок слева на себя, откинуть заглушку в сторону и вытянуть лоток.

Cooler Master HAF XB

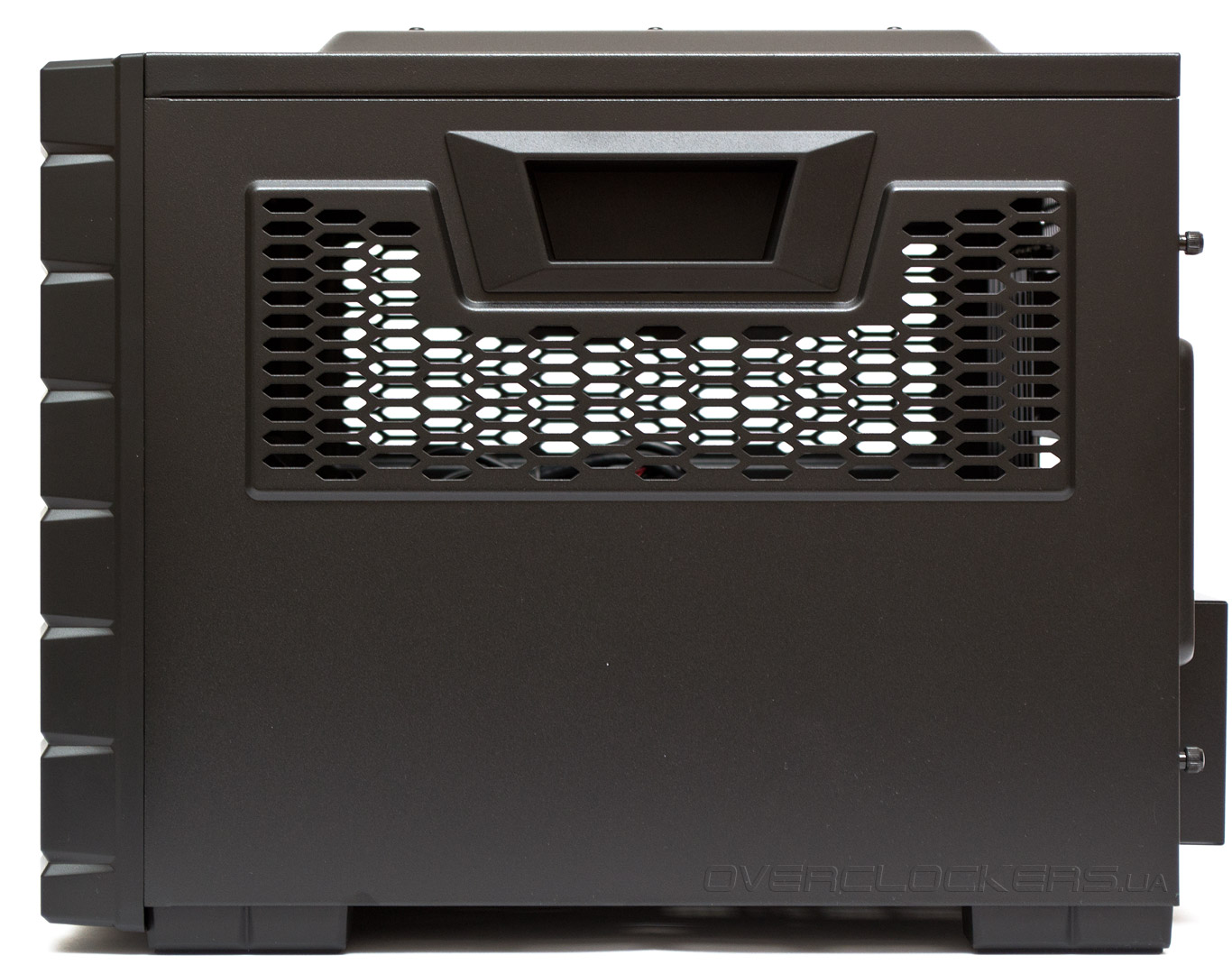

Правая панель имеет крупную перфорацию в верхней половине. Там же установлена пластиковая ручка для переноски корпуса, усиленная изнутри металлом. Панель съемная, удерживается двумя винтами с накатанной головкой и имеет сзади мелкие ручки, облегчающие демонтаж.

Cooler Master HAF XB

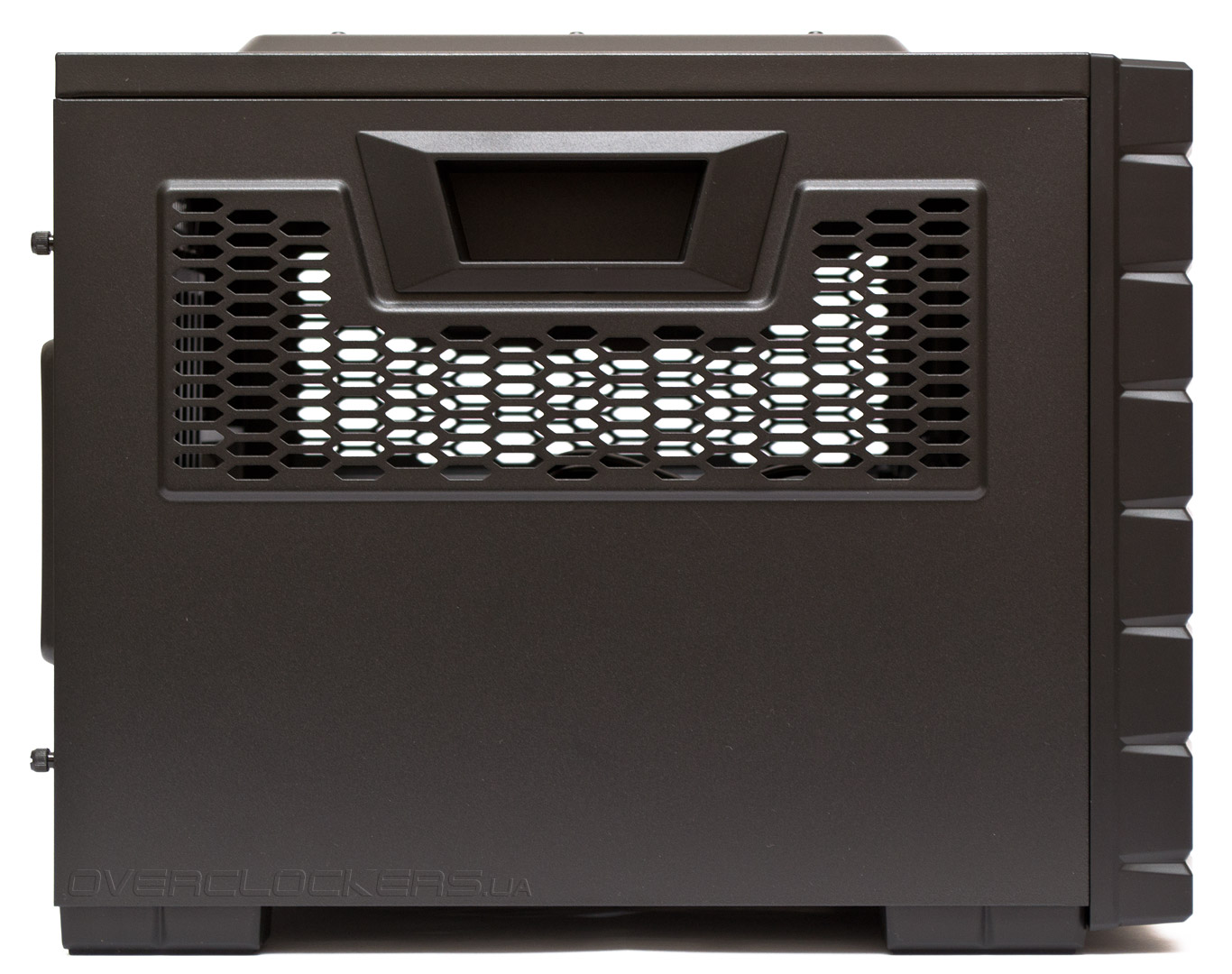

Левая панель зеркально повторяет конфигурацию правой.

Cooler Master HAF XB

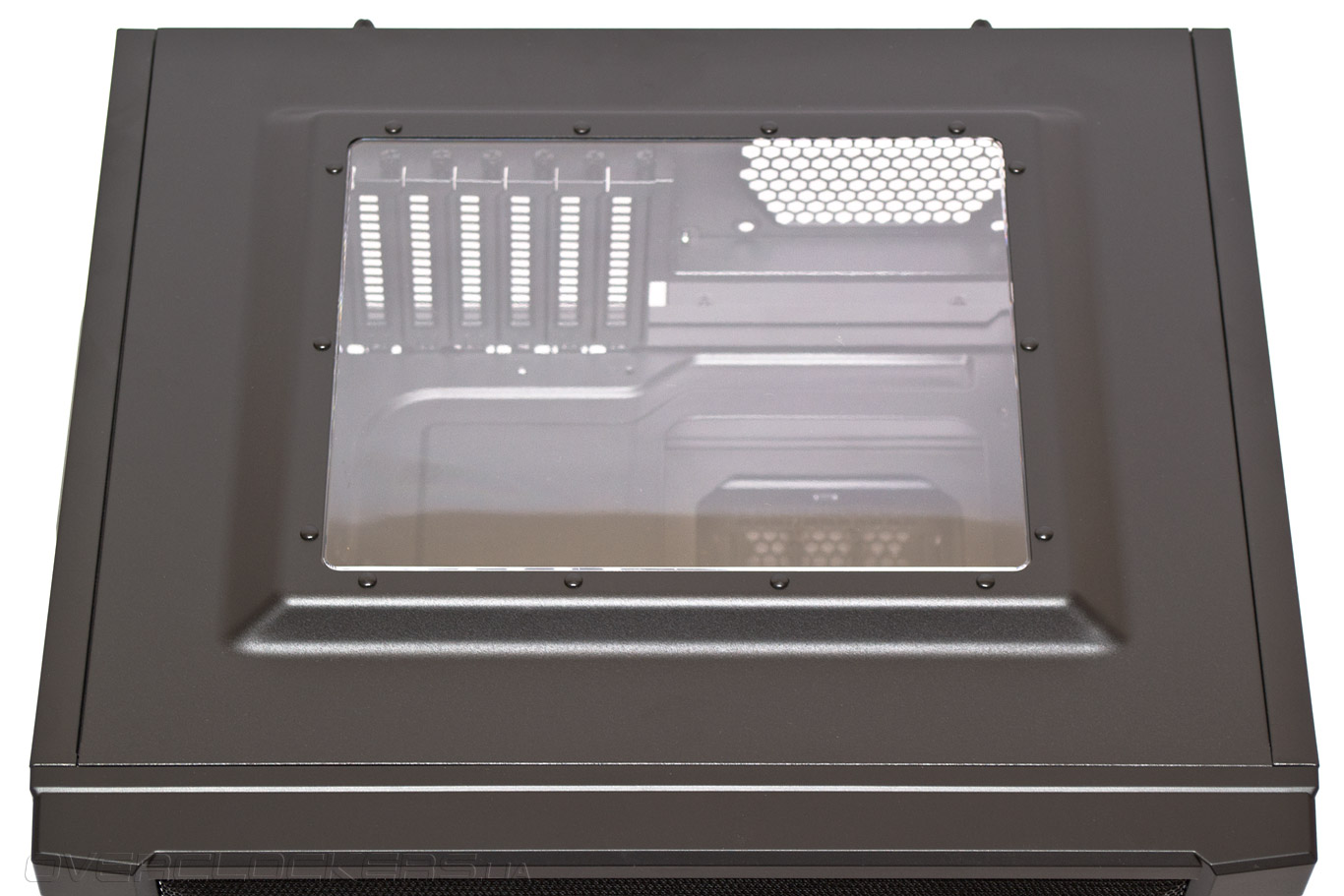

Верхняя крышка — это единственная деталь, отличающая две существующие версии Сooler Мaster HAF XB. В первой на выштамповке верхней панели находится акриловое окно. Как раз такая вариация попала к нам на тест. Во второй — сверху сетка и посадочное место для 200-мм вентилятора. Панель съемная, два винта с накатанной головкой и ручка сзади прилагаются.

Cooler Master HAF XB

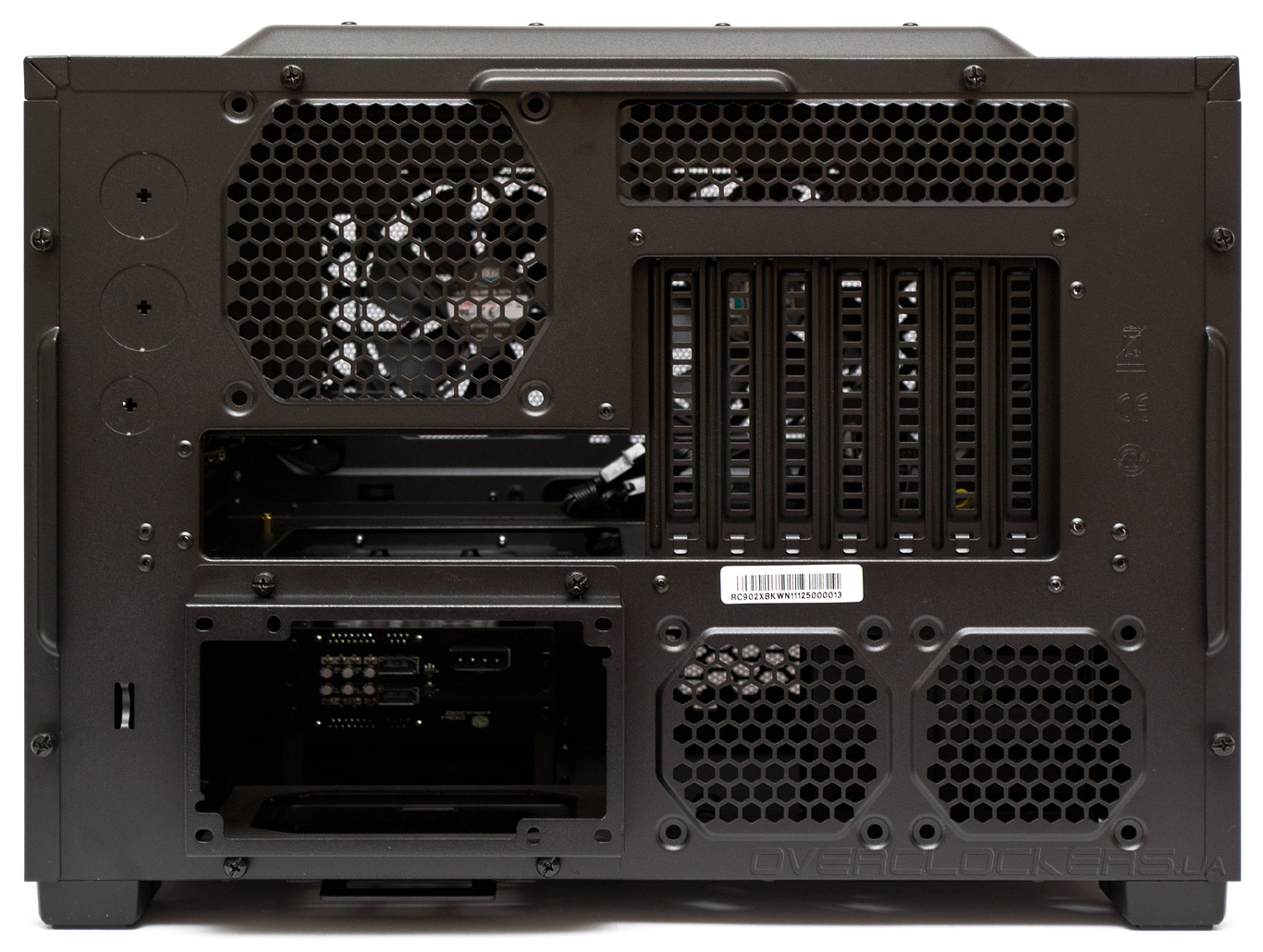

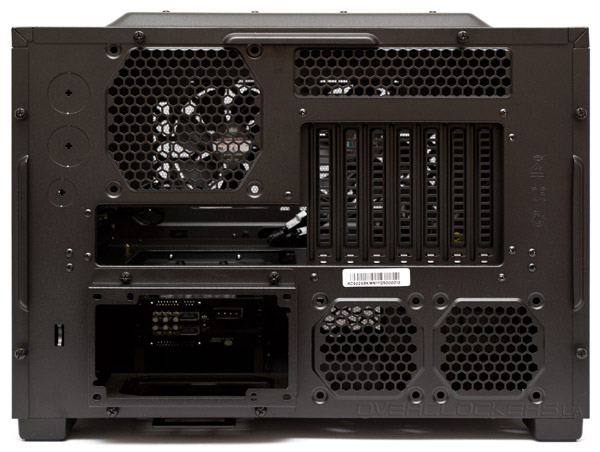

Задняя панель проливает свет на внутреннюю конструкцию шасси. Очевидно, что материнская плата располагается горизонтально посередине. Над ней посадочное место для 120-мм пропеллера, слева от которого — три заготовки под отверстия для шлангов СВО. Слотов для карт расширения семь, все закрыты многоразовыми вентилируемыми заглушками. Под слотами — два посадочных места для 80-мм вентиляторов. В левой нижней части, под материнской платой расположилась рамка с крепежными отверстиями для блока питания.

Cooler Master HAF XB

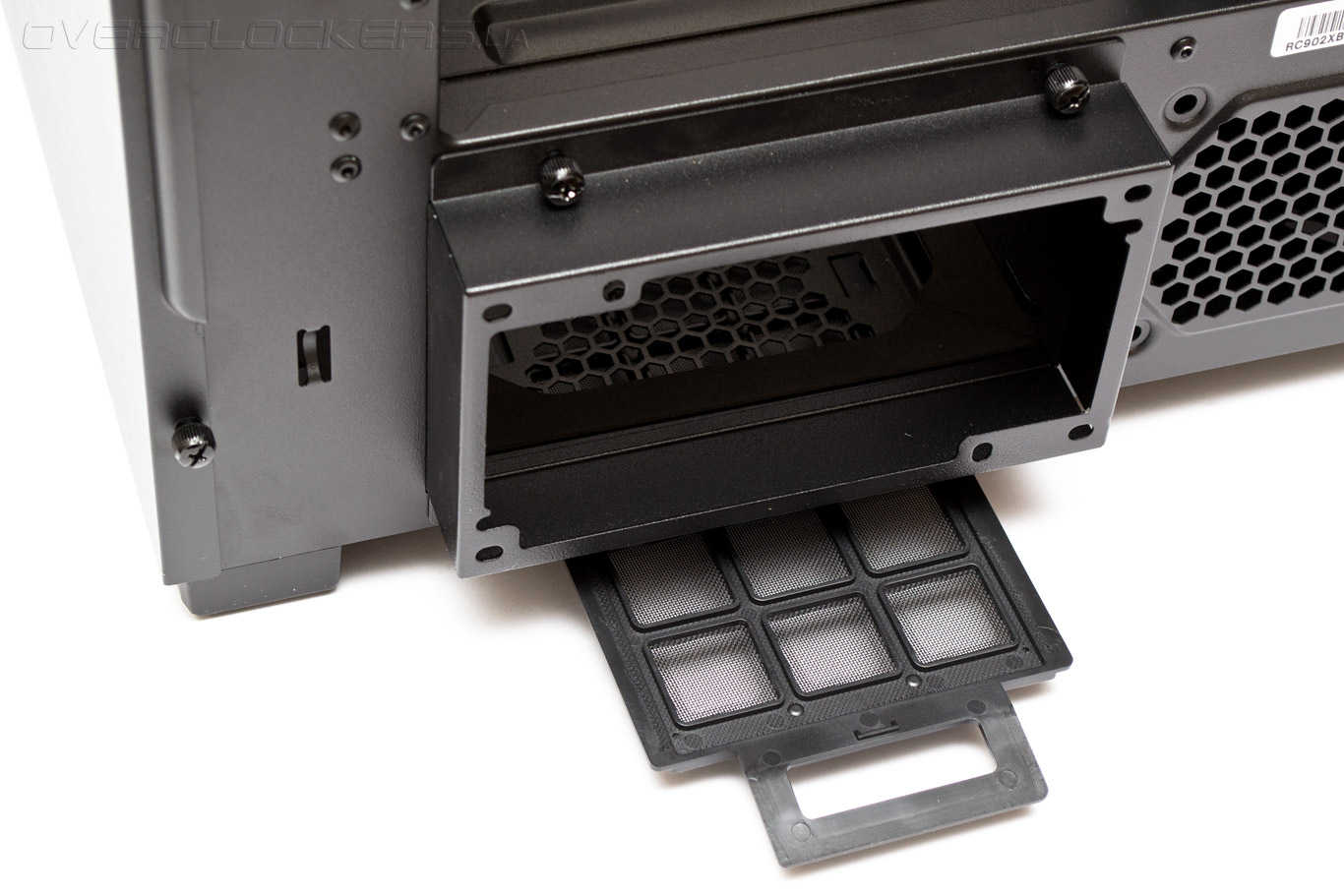

Рамка крепления блока питания выступает на пару сантиметров за пределы корпуса. Она съемная и удерживается четырьмя винтами с накатанной головкой (два сверху, два снизу). Из-под нее извлекается пылевой фильтр. Блок питания можно ориентировать вентилятором вверх или вниз.

Cooler Master HAF XB

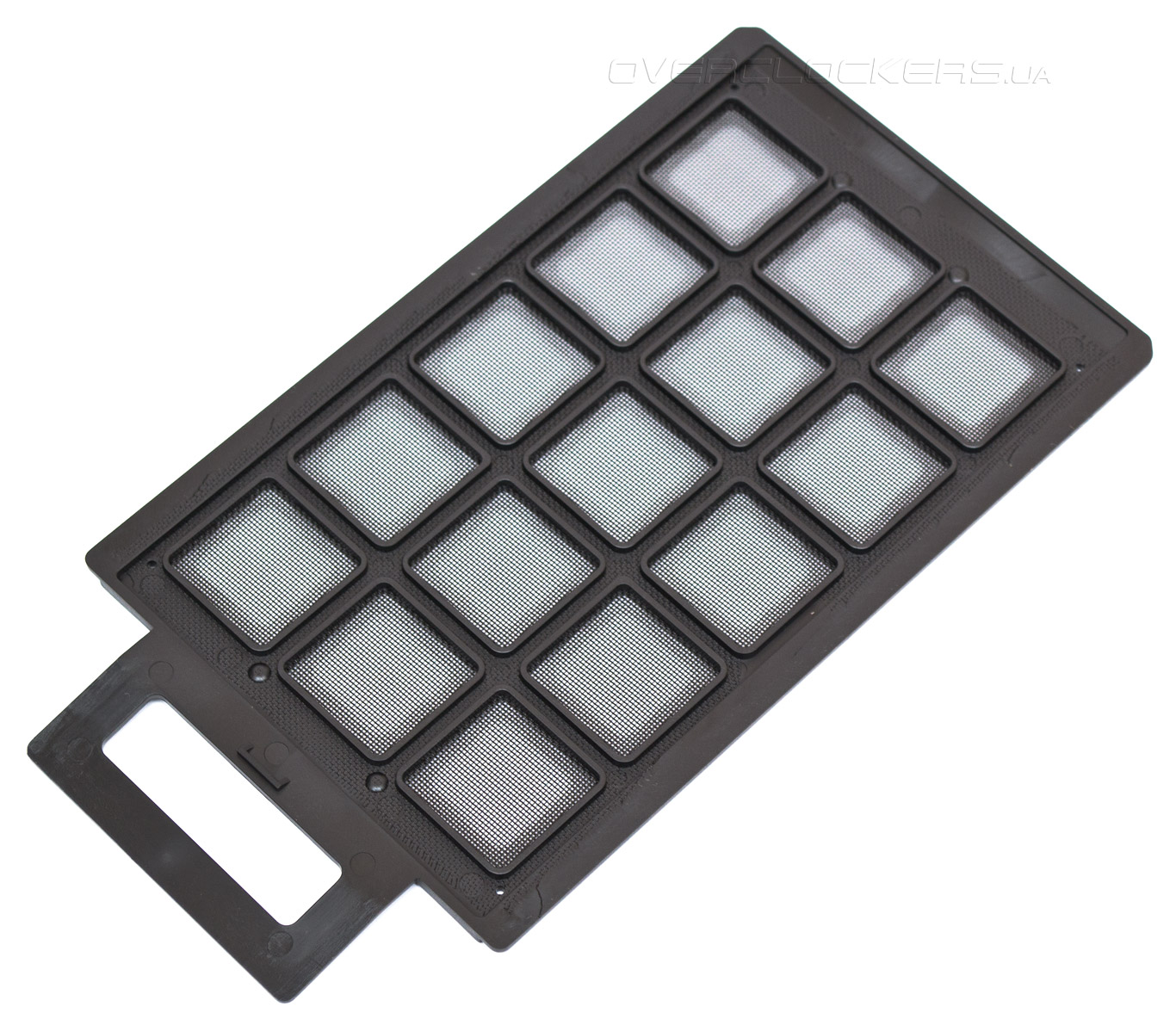

Фильтр сделан качественно и должен неплохо защищать блок питания от попадания пыли.

Cooler Master HAF XB

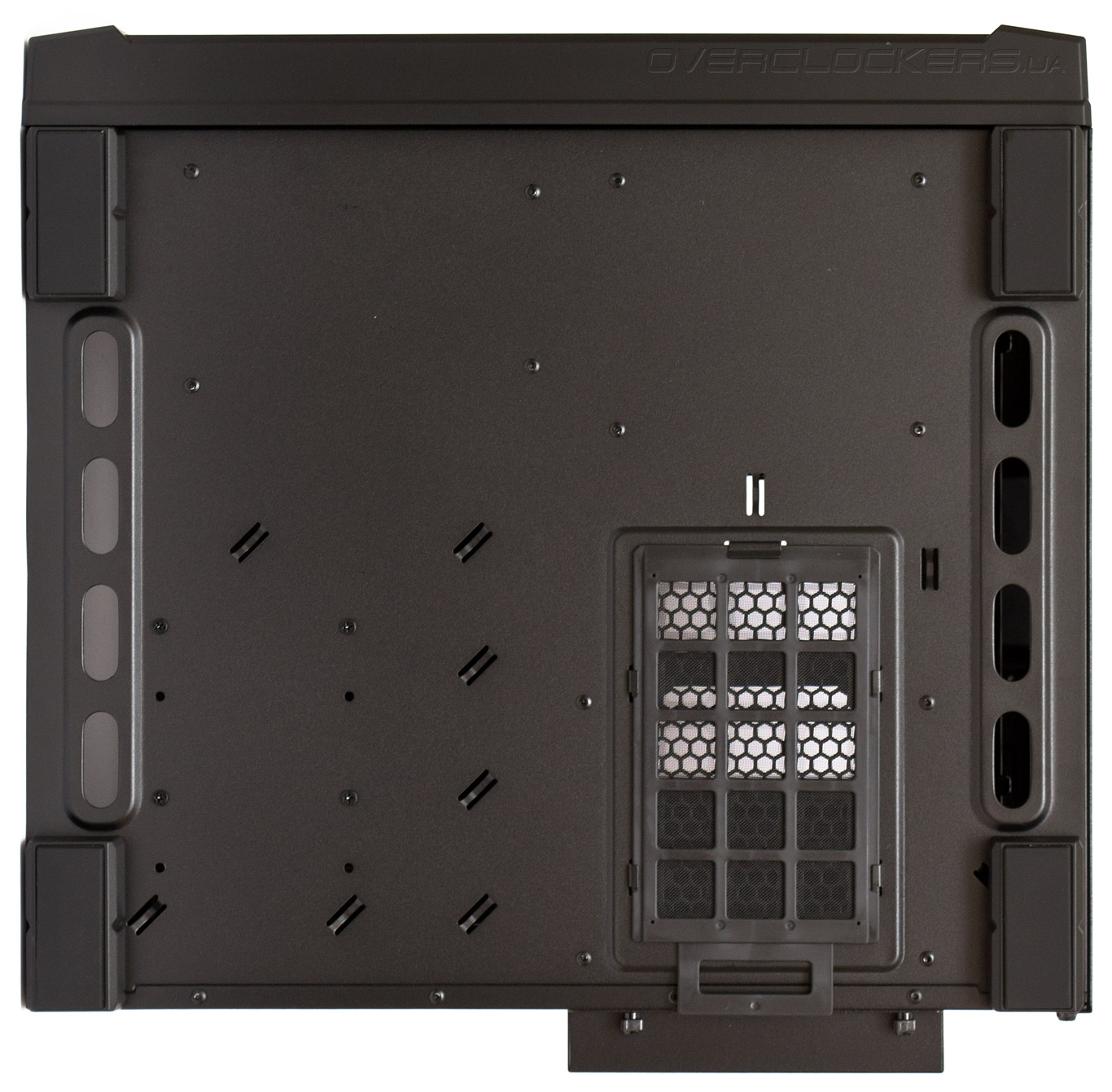

На днище корпуса, между каждой парой ножек, проделано по четыре овальных отверстия. Зачем они там нужны — остается загадкой.

Cooler Master HAF XB

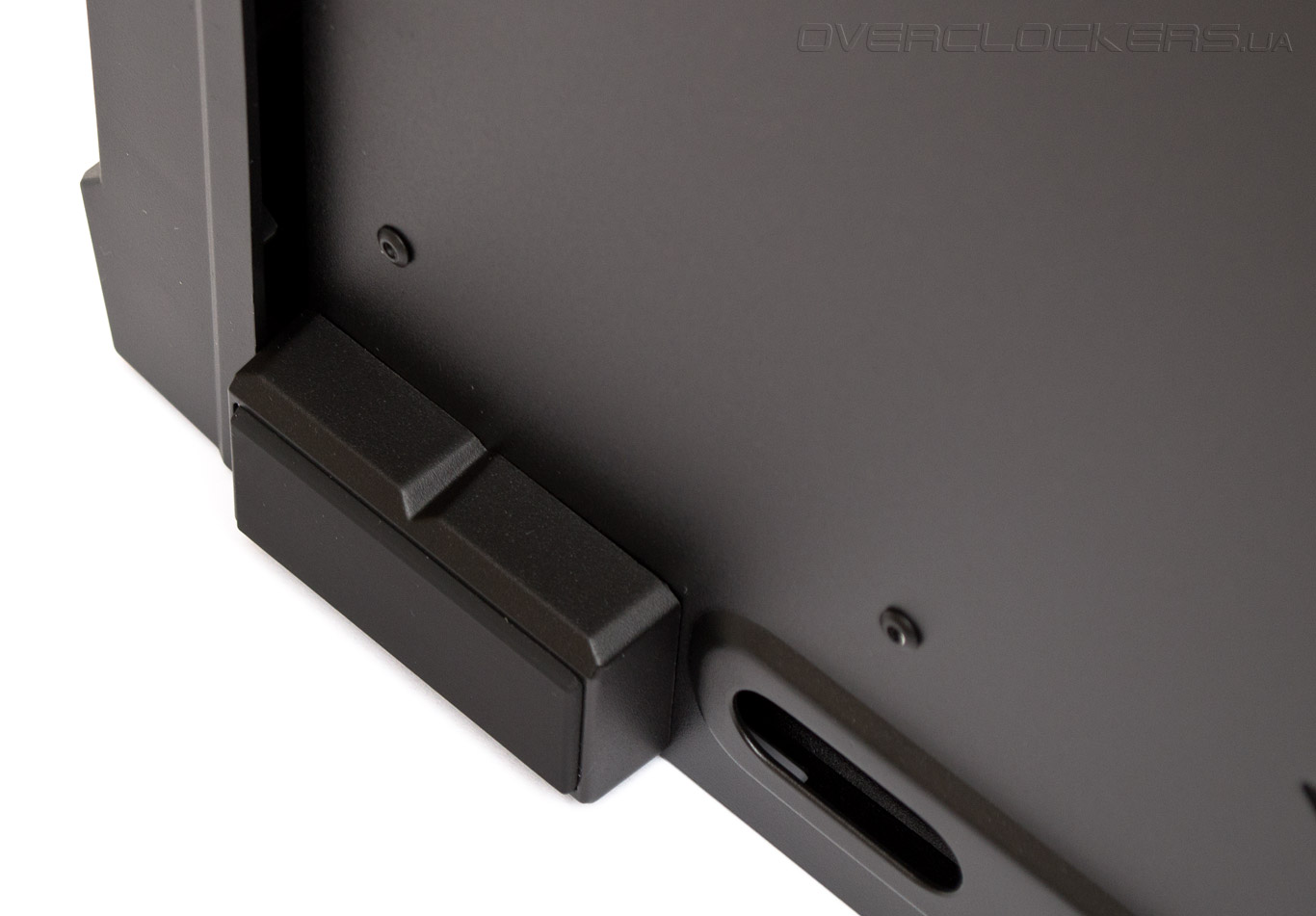

Ножки высотой 19 мм сделаны хорошо. Крупное резиновое основание в пластиковой обойме отлично держится за поверхность и изолирует вибрации.

Cooler Master HAF XB
Как же магична в своей красоте тишина...
