Обзор корпуса Cooler Master Elite 241 - USB 3

Практически у каждого производителя корпусов существует линейка бюджетных решений, рассчитанных на рядового пользователя. У компании Cooler Master подобная серия носит не совсем логичное название Elite. Именно к этому ряду изделий принадлежит предмет сегодняшнего тестирования — Сooler Master Elite 241 - USB 3. По определению официального сайта, эта модель разрабатывалась совместно с интернет-кафе и компаниями, занимающимися системной интеграцией. Отсюда проистекает и назначение корпуса — типовые и массовые одноразовые сборки. Как правило, подобные модели оснащаются предустановленным блоком питания, но у нашего экземпляра он отсутствует.

Сooler Master Elite 241 - USB 3


Характеристики

Модель Сooler Master Elite 241 - USB 3
Тип корпуса Mini-Tower
Размеры, мм 413 (В) x 180 (Ш) x 371 (Г)
Материал Сталь (0,5), пластик
Вес, кг 3,6
Цвет Черный
Форм-фактор ATX / Micro ATX / Mini-ITX
Устройства 5,25” 1
Устройства 3,5” внешние
Устройства 3,5” / 2,5” внутренние 2 / 1
Поддерживаемое количество карт расширения 7
Вентиляторы тыловой — 1 х 80 мм (установлен)
боковой — 1 х 92 мм /120 мм (опционально)
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники, картридер SD card
Прочее Два светодиода синей подсветки спереди, замок на боковой панели


Упаковка и комплект поставки

Корпус поставляется в обычной коробке, без цветной полиграфии. На бортах упаковки есть изображение продукта, краткие спецификации и сообщения на наиболее распространенных языках, призывающие за более подробной информацией обращаться на официальный сайт компании. Табличка на фронтальной части указывает, что в комплекте с шасси могут поставляться разнообразные блоки питания, мощностью от 350 до 500 ватт. Для защиты от повреждений, помимо стандартного пакета и демпферов, лицевая панель корпуса оклеена дополнительными пленками и проложена двумя брусками мягкого поролона.

Сooler Master Elite 241 - USB 3

Комплект аксессуаров скуден и включает в себя инструкцию, четыре кабельные стяжки, диагностический динамик, ключ от боковой дверцы, девять стоек для материнской платы и набор крепежных винтов.

Сooler Master Elite 241 - USB 3


Внешний вид

Внешне СM Elite 241 выглядит одновременно строго, симпатично и слегка гламурно. Передняя панель полностью глянцевая и может служить в качестве зеркала. К сожалению, она отлично сохраняет отпечатки пальцев и быстро припадает пылью. За исключением дна и задней панели, корпус окрашен в черный цвет.

Сooler Master Elite 241 - USB 3

Основные органы управления ПК и внешние порты сосредоточены в передней верхней части шасси.

Сooler Master Elite 241 - USB 3

Сверху слева, на торце панели расположены круглые кнопки запуска и перезагрузки. Рядом с ними находится индикатор активности накопителей синего цвета. Под ними — единственный отсек 5,25”, закрытый подпружиненной шторкой и снабженный клавишей извлечения диска.

Сooler Master Elite 241 - USB 3

По центру разместились два порта USB 3.0, два аудио-разъема и встроенный кардридер для флэш-карт формата SD. Приятно видеть, что подобный набор внешних интерфейсов становится обыденным явлением в бюджетных моделях.

Сooler Master Elite 241 - USB 3

По бокам фронтальной панели с обеих сторон проделаны вентиляционные отверстия. Вертикальные щели рядом с ними на самом деле скрывают встроенные светодиоды синего цвета. Логотип компании Cooler Master расположился по центру.

Сooler Master Elite 241 - USB 3

Правая боковая дверца съемная. Как и на верхней панели, на ней нет ничего примечательного.

Сooler Master Elite 241 - USB 3

На левой дверце, напротив процессорного разъема, присутствует посадочное место для одного 92-мм или 120-мм вентилятора. Перфорация есть и напротив плат расширения.

Сooler Master Elite 241 - USB 3

Обе боковые панели закреплены винтами с накатанной головкой и хорошо подогнаны к корпусу. Снятие и установки проходит без проблем.

Сooler Master Elite 241 - USB 3

Для удобства демонтажа, на боковых панелях сделаны ручки. Левая дверца, кроме петли для навесного замка имеет еще и врезной замок под ключ.

Сooler Master Elite 241 - USB 3

Дверцы не окрашены изнутри. По периметру они имеют небольшие ребра жесткости, которые, тем не менее, успешно выполняют свою задачу.

Сooler Master Elite 241 - USB 3

Перейдем к задней панели.

Сooler Master Elite 241 - USB 3

По своей конфигурации, она является типичной для корпусов с верхним расположением блока питания.

Сooler Master Elite 241 - USB 3

Блок питания можно ориентировать исключительно вентилятором вниз. За решеткой с мелкой круглой перфорацией предустановлен на выдув 80-мм вентилятор вместо привычного 92-мм. Что именно подтолкнуло инженеров к этому странному конструктивному решению, остается только гадать.

Семь слотов для плат расширения закрыты одноразовыми невентилируемыми заглушками.

Сooler Master Elite 241 - USB 3

Днище корпуса не имеет никаких функциональных отверстий. По центру есть небольшая штамповка, повышающая общую жесткость.

Сooler Master Elite 241 - USB 3

Ножки из твердого пластика приподнимают корпус на 6 мм относительно поверхности стола. Спереди виден вырез, предназначенный для удобного снятия фронтальной панели и улучшающий приток воздуха внутрь.

Внутреннее устройство

Сooler Master Elite 241 - USB 3 рассчитан на установку материнских плат формата ATX, Micro-ATX и Mini-ITX. Максимальная высота процессорного кулера не должна превышать 153 мм, максимальная длина плат расширения — 250 мм.

Сooler Master Elite 241 - USB 3

Поддон материнской платы представляет собой цельную пластину, без каких либо вырезов. Укладка проводов за ним невозможна. Не считая завальцованного края ребра жесткости, вертикальный просвет в передней части поддона не имеет функциональной нагрузки.

Сooler Master Elite 241 - USB 3

Задняя панель корпуса видом изнутри. Предустановленный 80-мм вентилятор имеет максимальную скорость вращения 2300 об/мин и трехконтактное подключение. К нему присоединен переходник на четырехконтактный «молекс».

Сooler Master Elite 241 - USB 3

Более подробную маркировку и электрические характеристики можно рассмотреть на следующей фотографии:

Сooler Master Elite 241 - USB 3

Днище корпуса изнутри не имеет ничего примечательного. Хотя несколько петель для крепления проводов здесь не помешали бы.

Сooler Master Elite 241 - USB 3

Привычная стойка для накопителей отсутствует. Вместо нее, в верхней части обустроены один 5,25” и один 3,5” отсеки, а в нижней — вертикальное крепление для 2,5” и 3,5” накопителей. Место посередине простаивает.

Сooler Master Elite 241 - USB 3


Для безвинтового крепления единственного 5,25” устройства предусмотрена защелка в виде крылышек.

Сooler Master Elite 241 - USB 3

Защелка предельно простая — для фиксации ее нужно вставить в подходящие отверстия и повернуть тумблер вправо. Учитывая общее предназначение корпуса, без этой детали вполне можно было бы обойтись.

Сooler Master Elite 241 - USB 3

Верхний отсек 3,5” имеет обширную перфорацию снизу, позволяющую не переживать за температуру платы электроники жесткого диска.

Сooler Master Elite 241 - USB 3

Чтобы установить 3,5” накопитель наверх, понадобится снять переднюю панель. Для этого достаточно взяться за вырез снизу и потянуть на себя. Фронт держится на шести пластиковых крепежах типа «тюльпан». Не забудьте предварительно освободить провода, чтобы избежать их обрыва.

Сooler Master Elite 241 - USB 3

Шторка фронтальной панели съемная, а значит с установкой любых внешних устройств 5,25” проблем возникнуть не должно.

Сooler Master Elite 241 - USB 3

Передняя стенка корпуса имеет вентиляционные отверстия и три прорези для проводов, но посадочное место для вентилятора не предусмотрено. Предполагается, что воздух найдет дорогу внутрь самостоятельно.

Сooler Master Elite 241 - USB 3

Справа видны направляющие для жесткого диска.

Сooler Master Elite 241 - USB 3

Для установки сюда накопителя нужно привинтить несколько винтов к его левому боку, после чего задвинуть в корзину. Ход настолько тугой, что, казалось, диск просто не влезет.

Сooler Master Elite 241 - USB 3

И беспокойство не было напрасным, направляющие корпуса основательно сняли стружку с HDD в районе крепежных винтов.

Сooler Master Elite 241 - USB 3

Вертикальная стойка накопителей жестко закреплена на корпусе заклепками, виброгасители отсутствуют. Для установки сюда 3,5” жесткого диска нужно привинтить к его левой стороне два (или три) специальных винта и опустить его в направляющие, после чего зафиксировать обычными винтами в стойке. Диск SSD достаточно вставить в нужные зацепы и прикрепить двумя винтами.

Сooler Master Elite 241 - USB 3

Два одновременно установленных накопителя перекрывают собой почти весь поток воздуха от отверстий передней панели и подогревают друг друга. SSD можно смонтировать только в одной ориентации, при которой использовать Г-образные коннекторы питания и сигнального кабеля будет невозможно. Учитывая запас места сверху, это конструктивное решение иначе как невразумительным назвать сложно.

Сooler Master Elite 241 - USB 3

Набор проводов включает разъем USB от картридера, аудиошнур передней панели в вариантах AC’97 и HDAudio, внутренний коннектор USB 3.0, кабеля включения, сброса и индикатора активности накопителей и сквозной «молекс» для подключения двух передних светодиодов.

Сooler Master Elite 241 - USB 3

Сборка

Монтаж системы в Сooler Master Elite 241 - USB 3 осложнен небольшими размерами шасси. Начинать сборку следует с установки блока питания. Мы рекомендуем использовать БП минимальной длины, поскольку даже наш стендовый 160-мм блок не позволил подключить установленные в верхние корзины привод и жесткий диск. Потом можно смонтировать сами накопители. Акцентируем внимание на том, что SSD, установленный спереди, потребует прямых коннекторов для беспроблемного подключения силового и сигнального кабелей. Следом ставим материнскую плату и на завершающем этапе — видеокарту. Большинство проводов можно уложить в центральном районе передней стенки, или же вовсе вывести во фронтальную пластиковую панель. Синяя подсветка по бокам передней панели радует глаз при дневном освещении. В темноте эти лампы испускают мягкий и ненавязчивый свет.

Сooler Master Elite 241 - USB 3


Методика тестирования

Для тестирования эффективности системы охлаждения корпуса Сooler Master Elite 241 - USB 3 была собрана тестовая конфигурация, состоявшая из такого набора компонентов:
  • процессор: AMD A-8 3870K (3,0 ГГц, 1,320 В);
  • кулер: Noctua NH-L12;
  • материнская плата: ASUS F1A75-M PRO (AMD A75 FCH);
  • видеокарта: Gigabyte GV-R685OC-1GD + Arctic Cooling Accelero Twin Turbo II (AMD Radeon HD 6850);
  • память: Crucial Ballistix Tactical BLT2KIT4G3D1869DT1TX0 (2х4 ГБ, DDR3-1866 МГц, 9-9-9-27-1T);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: SeaSonic G550 Gold (SSR-550RM, 550 Вт);
  • дополнительные вентиляторы: 1 х 120 мм Zalman ZM-F3 FDB;
  • термопаста: Noctua NT-H1.
Сooler Master Elite 241 - USB 3

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX с 2048 МБ выделенной памяти и MSI Combustor 2.4, на протяжении 15 минут. Нагрузка на жесткий диск производилась с помощью программы Crystal Disk Mark. Температура окружающей среды составляла 25 градусов Цельсия. Скорость вентиляторов процессорного кулера была зафиксирована на 1500 об/мин. Обороты вентиляторов видеокарты зафиксированы на максимуме, создаваемый шум был средний. Пиковое энергопотребление системы составило 260 Вт. Тестирование проводилось в трех режимах:
  1. Скорость предустановленного корпусного 80-мм вентилятора зафиксирована на отметке 2300 об/мин. Уровень шума высокий.
  2. Скорость предустановленного корпусного 80-мм вентилятора установлена на отметке 2300 об/мин. На боковую стенку закреплен дополнительный 120-мм вентилятор, ориентированный на вдув при 1300 об/мин. Уровень шума высокий.
  3. Скорость предустановленного корпусного 80-мм вентилятора установлена на отметке 2300 об/мин. На боковую стенку закреплен дополнительный 120-мм вентилятор, ориентированный на выдув при 1300 об/мин. Уровень шума высокий.

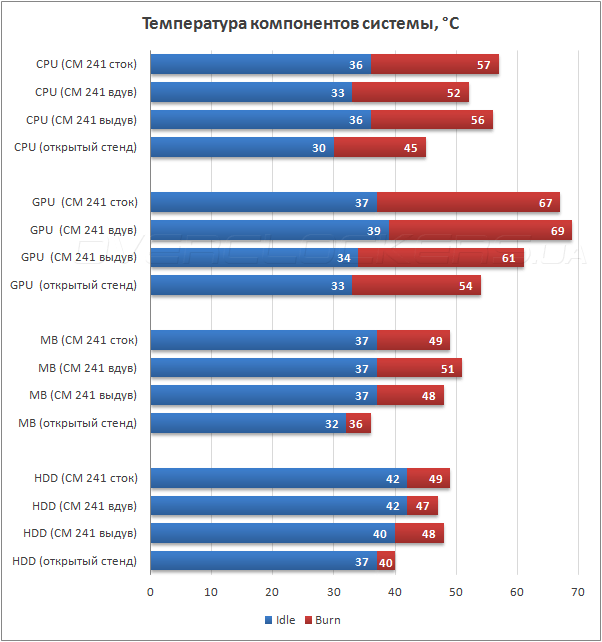

Результаты тестирования

Тестирование Сooler Master Elite 241 - USB 3

Результаты теста показали, что конструкция Сooler Master Elite 241 откровенно слабо справляется с отводом тепла. Как и ожидалось, жесткий диск, установленный спереди, не дает воздуху попадать внутрь и сам к тому же зажаривается. Его чрезмерному нагреву способствует и близко расположенная видеокарта. Компоненты материнской платы испытывают еще больше проблем с температурой, чем HDD. Показатели нагрева видеокарты находятся на приемлемом уровне, особенно если установить боковой 120-мм вентилятор на вытяжку из корпуса, но сама карта становится основным источником тепла. Поэтому здесь логично будет использовать исключительно слабые видеоадаптеры, либо же оснащенные «турбинной» системой охлаждения. Процессор охлаждается на 12 градусов хуже в корпусе, чем на открытом стенде.


Выводы

Подводя итоги, обобщим недостатки и достоинства Сooler Master Elite 241 - USB 3. Традиционно начнем с достоинств — это внешне симпатичный и небольшой корпус, в который помещается полноценная материнская плата и видеокарта среднего уровня. Он оснащен современным набором внешних интерфейсов и красивой подсветкой, защищен от несанкционированного доступа внутрь и имеет хорошую подгонку деталей. К недостаткам следует отнести слабую и непродуманную схему охлаждения, странное расположение компонентов и общую бюджетность конструкции. В стоковом варианте корпус подходит для роли офисного ПК, оснащенного компонентами, имеющими невысокое тепловыделение. Но для того, чтобы послужить в качестве шасси даже для средней игровой или домашней системы, данному корпусу требуется очень серьезная доработка в направлении улучшения схемы вентиляции.
