Компактный универсал. Обзор корпуса Chieftec Libra LT-01B-OP

Компания Chieftec известна любителям компьютерного железа как производитель больших и суровых корпусов, изготовленных из 1-мм стали, как минимум. Но нынешнее время диктует свои требования, рынку нужны шасси для массовых ОЕМ-сборок и на корпуса для энтузиастов спрос не самый высокий. Поэтому участник сегодняшнего обзора создан в «духе своего времени». Знакомьтесь — Chieftec Libra LT-01B-OP. Для тех, кто не силен в латыни, напомним что libra означает «весы» или «мера веса». Другими словами — в названии подразумевается либо созвездие «Весов» либо некая характеристика, связанная с «взвешенностью».

Chieftec Libra LT-01B-OP


Характеристики

Модель Chieftec Libra LT-01B-OP
Тип корпуса Mini-Tower
Размеры, мм 355 (В) x 180 (Ш) x 435 (Г)
Материал Сталь (0,5—0,6 мм), пластик
Вес, кг 3,5
Цвет Черный
Форм-фактор Micro-ATX / Mini-ITX
Устройства 5,25” 2
Устройства 3,5” внешние 1
Устройства 3,5” / 2,5” внутренние 2 / 1
Поддерживаемое количество карт расширения 4
Вентиляторы передний – 1 х 80/92/120 мм (опционально)
задний – 1 х 80/92/120 мм (опционально)
боковой – 1 х 120/140 мм (опционально)
Интерфейсные разъемы 1 x USB 3.0, 2 x USB 2.0, микрофонный вход и выход на наушники


Упаковка и комплект поставки

Корпус поставляется в обычной картонной коробке и защищен от повреждений пенопластовыми демпферами и пластиковым пакетом. О содержимом упаковки можно судить лишь по схематическому изображению спереди и надписи сбоку, отмечающей наличие и тип блока питания.

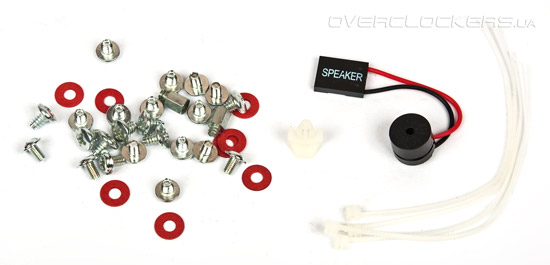

Инструкция по сборке отсутствует. Комплект деталей скуден. В него входят:
  • один динамик;
  • одна пластиковая ножка для материнской платы;
  • два металлические стойки для материнской платы;
  • восемь прокладок под болты материнской платы
  • четыре кабельные стяжки;
  • восемь винтов для накопителей 5,25” и 2,5”;
  • 15 винтов: для БП, материнской платы, устройств 3,5” и плат расширения.
Chieftec Libra LT-01B-OP

Предустановленных вентиляторов нет. В чем-то эта экономия даже хороша — пользователь может выбрать «вертушки» по вкусу. Корпус поставляется, судя по коробке, в четырех вариантах: без блока питания и с БП мощностью 350, 400 или 450 ватт.


Внешний вид

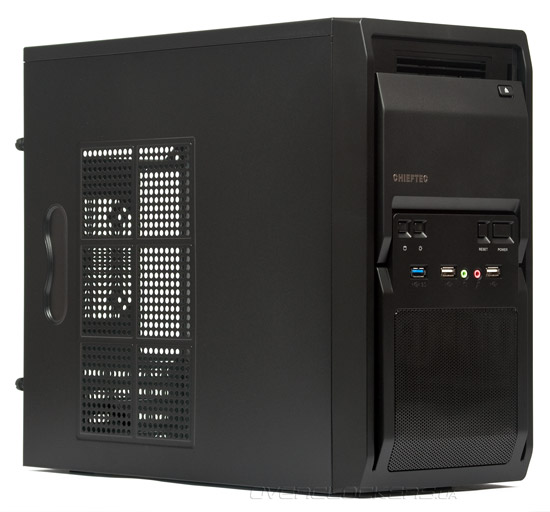

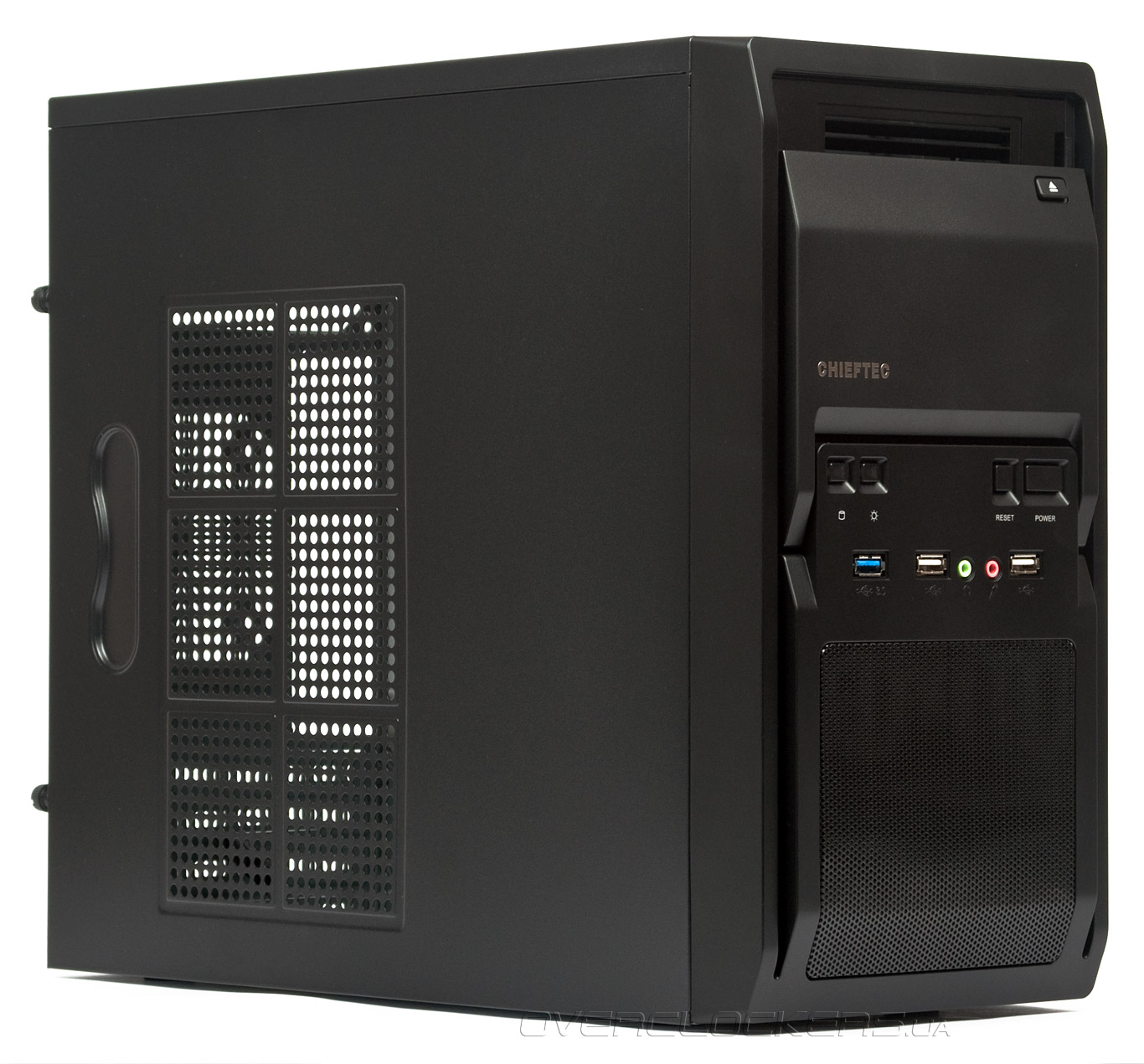

Chieftec Libra LT-01 имеет неброский внешний вид и производится исключительно в черном цвете. Боковые панели покрашены полностью, но внутренности оставлены без покраски. Отпечатки пальцев легко стираются с поверхности.

Chieftec Libra LT-01B-OP

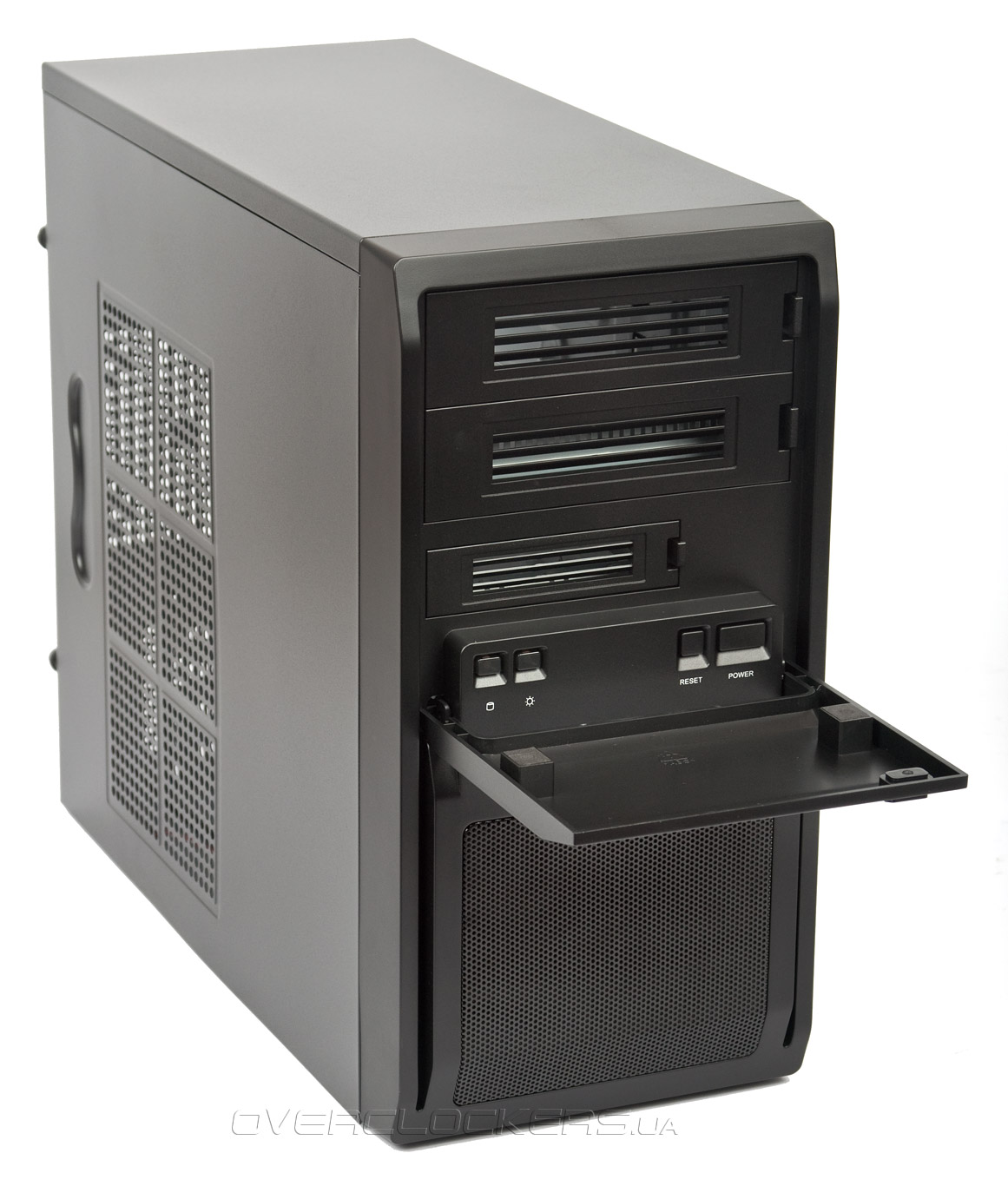

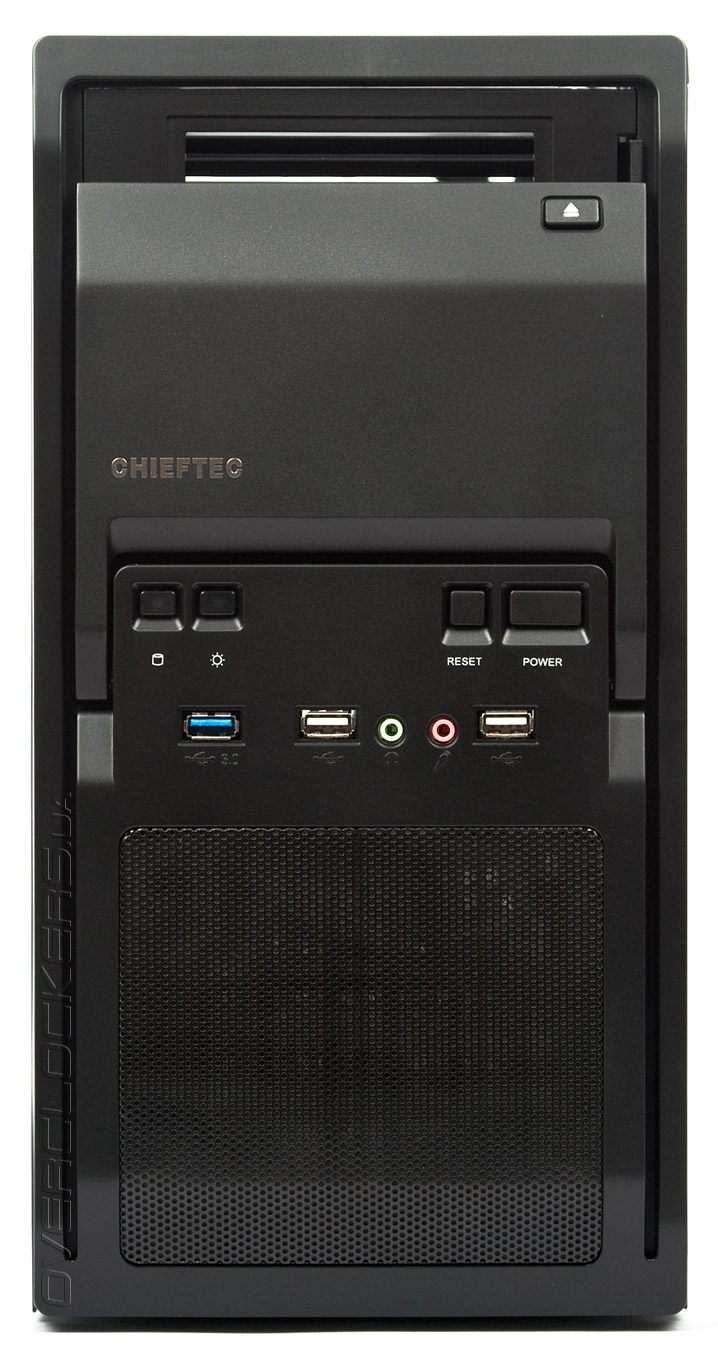

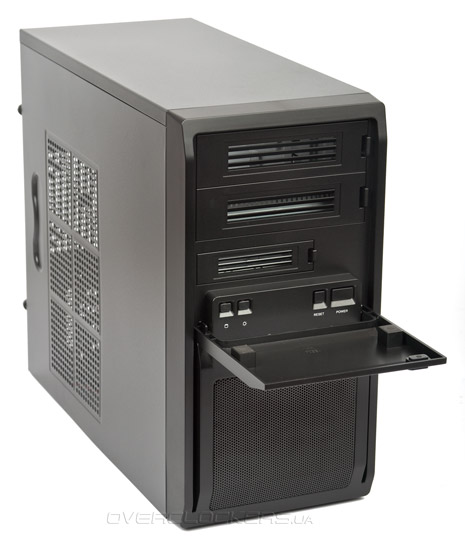

Передняя панель представляет особый интерес. Для бюджетного шасси она сделана весьма аккуратно и изысканно. Прежде всего, внимание привлекает откидывающаяся дверца, которая удерживается в закрытом состоянии двумя магнитами.

Chieftec Libra LT-01B-OP

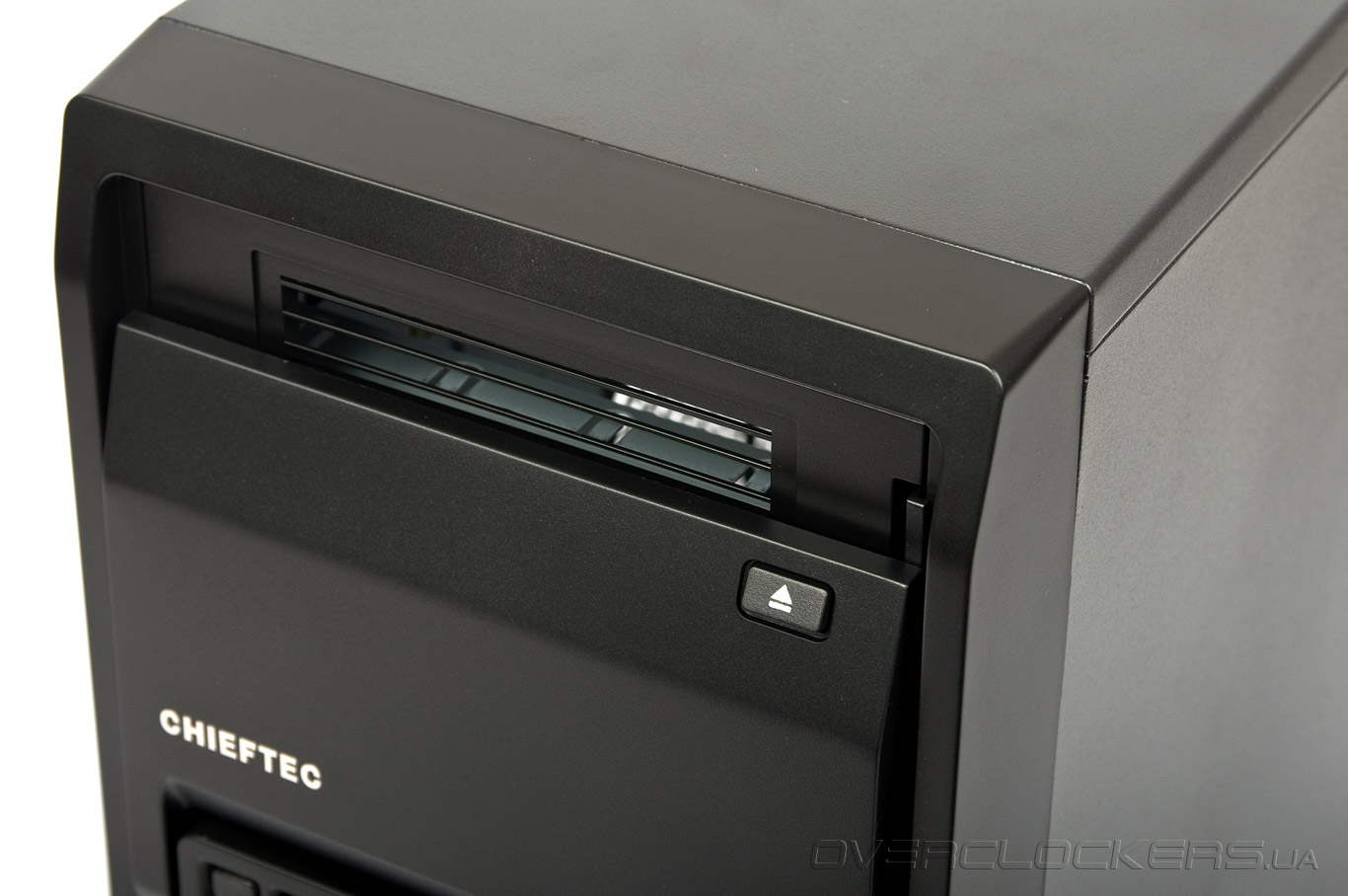

В верхнем правом углу дверцы есть клавиша, позволяющая извлечь лоток оптического привода в верхнем отсеке 5,25”, не опуская саму дверцу.

Chieftec Libra LT-01B-OP

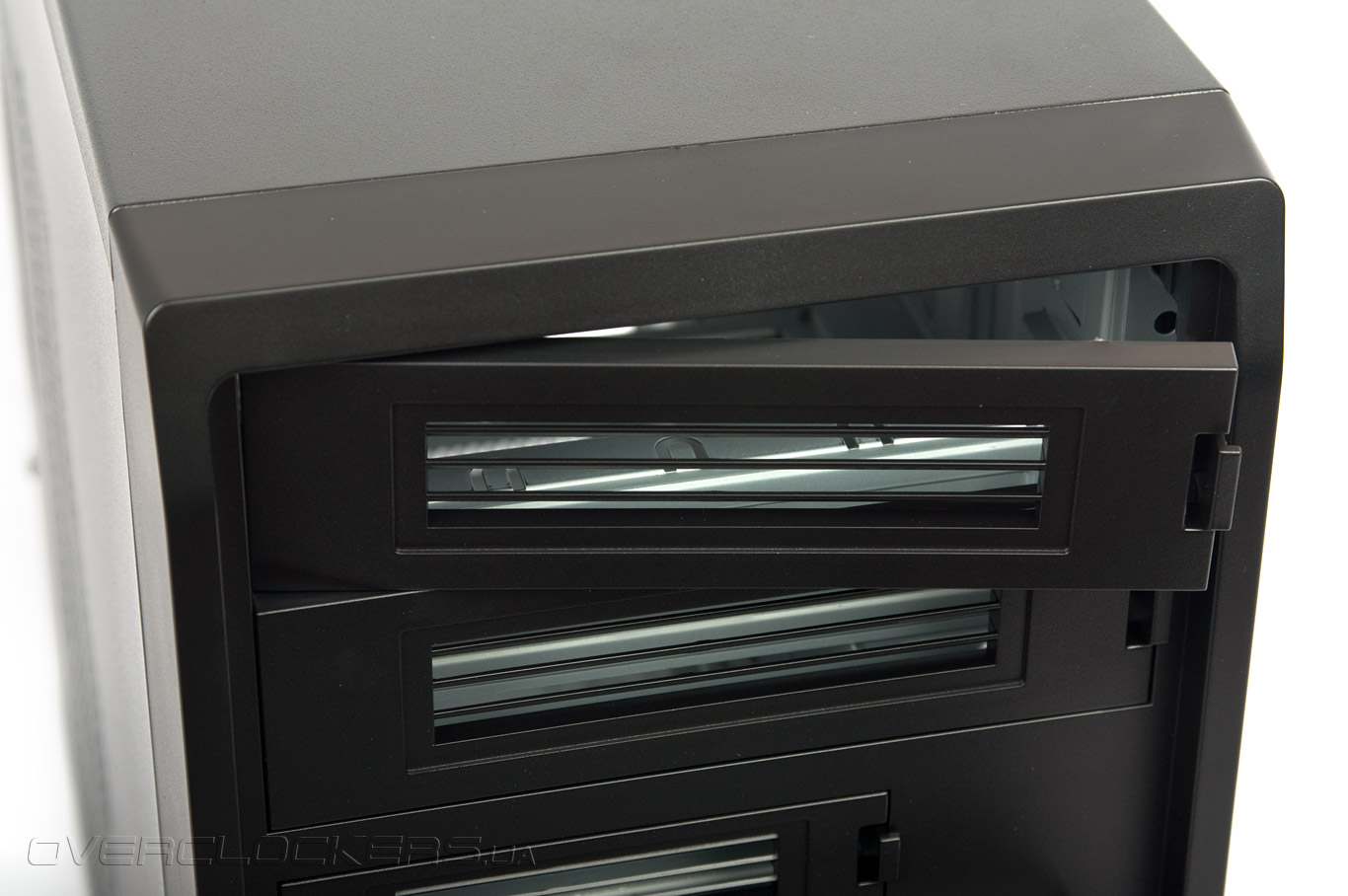

За ней находятся два отсека 5,25” и один 3,25”, оборудованные легкосъемными вентилируемыми заглушками.

Chieftec Libra LT-01B-OP

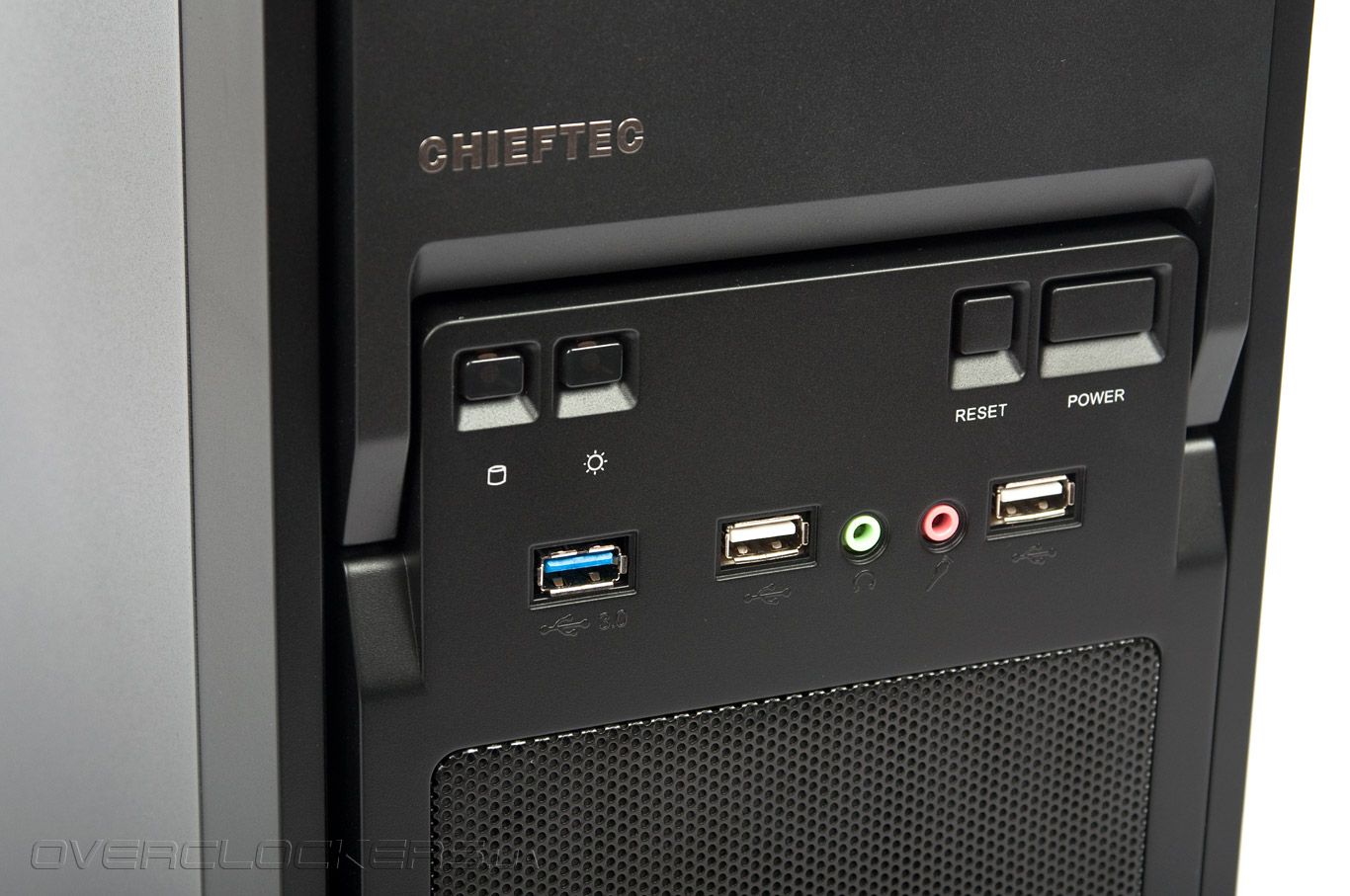

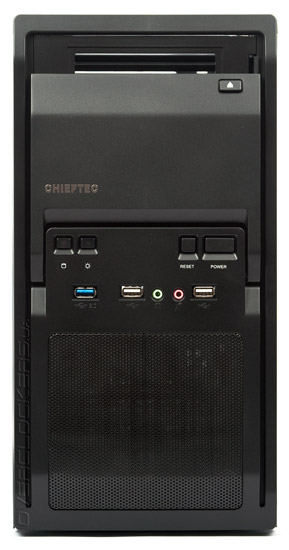

Посередине передней панели расположены органы управления. Слева два индикатора активности накопителей и питания (красного и синего цвета соответственно, свечение ненавязчивое). Справа — кнопки Reset и Power. Под ними — один порт USB 3.0, два порта USB 2.0, и аудио разъемы для наушников и микрофона. Порты находятся на достаточном удалении друг от друга, одновременное их подключение не представляет проблемы.

Chieftec Libra LT-01B-OP

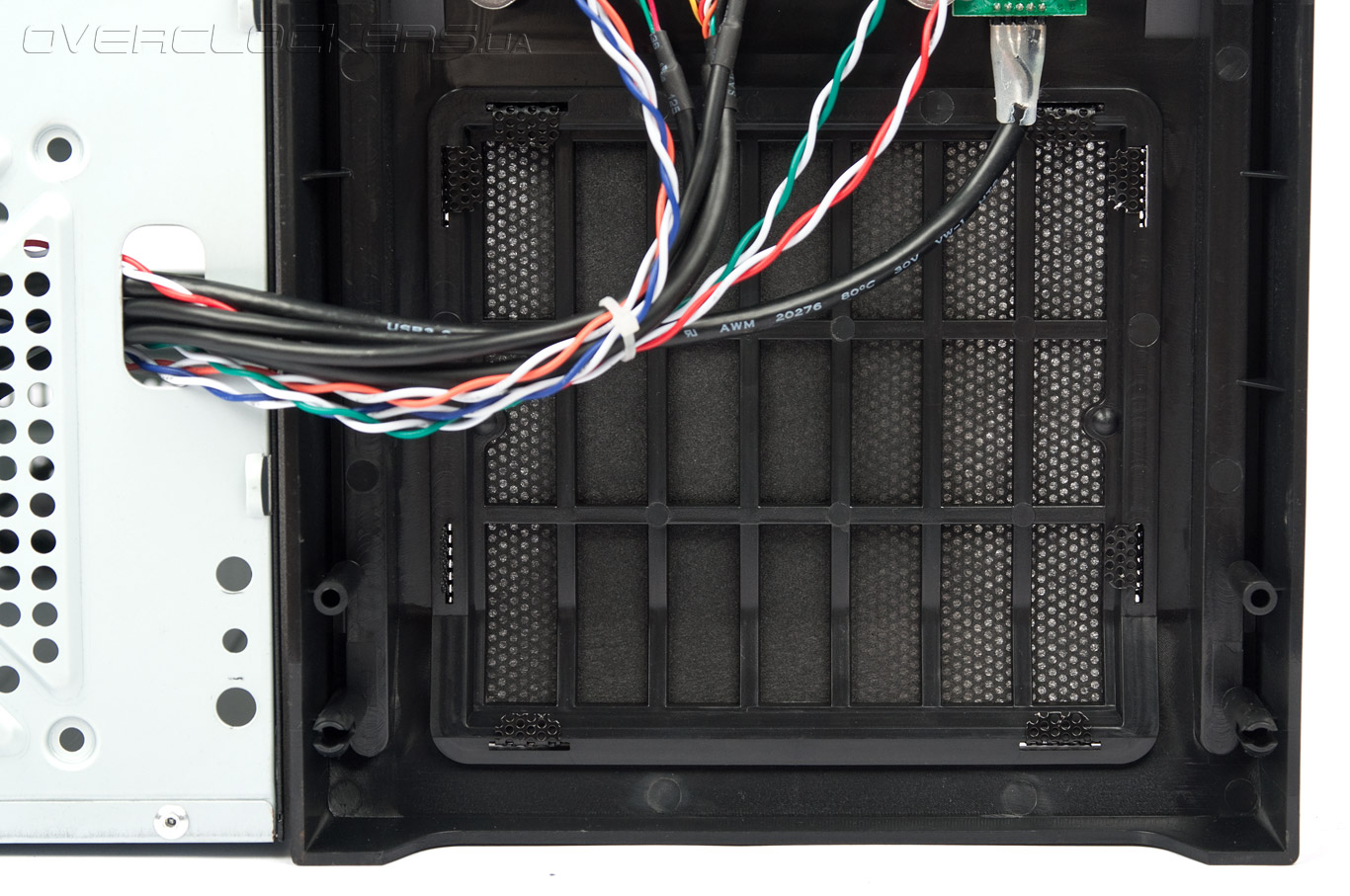

В самом низу находится мелкая квадратная сетка, изнутри подбитая плотным бумажным фильтром, вынуть который проблематично. Передняя панель закреплена на шести пластиковых защелках, чтобы снять ее, достаточно, взявшись за вырез снизу, потянуть на себя. Именно через это нижнее отверстие будет поступать основная масса воздуха, ведь передний фильтр очень плотный, его роль потому декоративна, а жаль. Так что о хорошей пылевой защите говорить не приходится.

Chieftec Libra LT-01B-OP

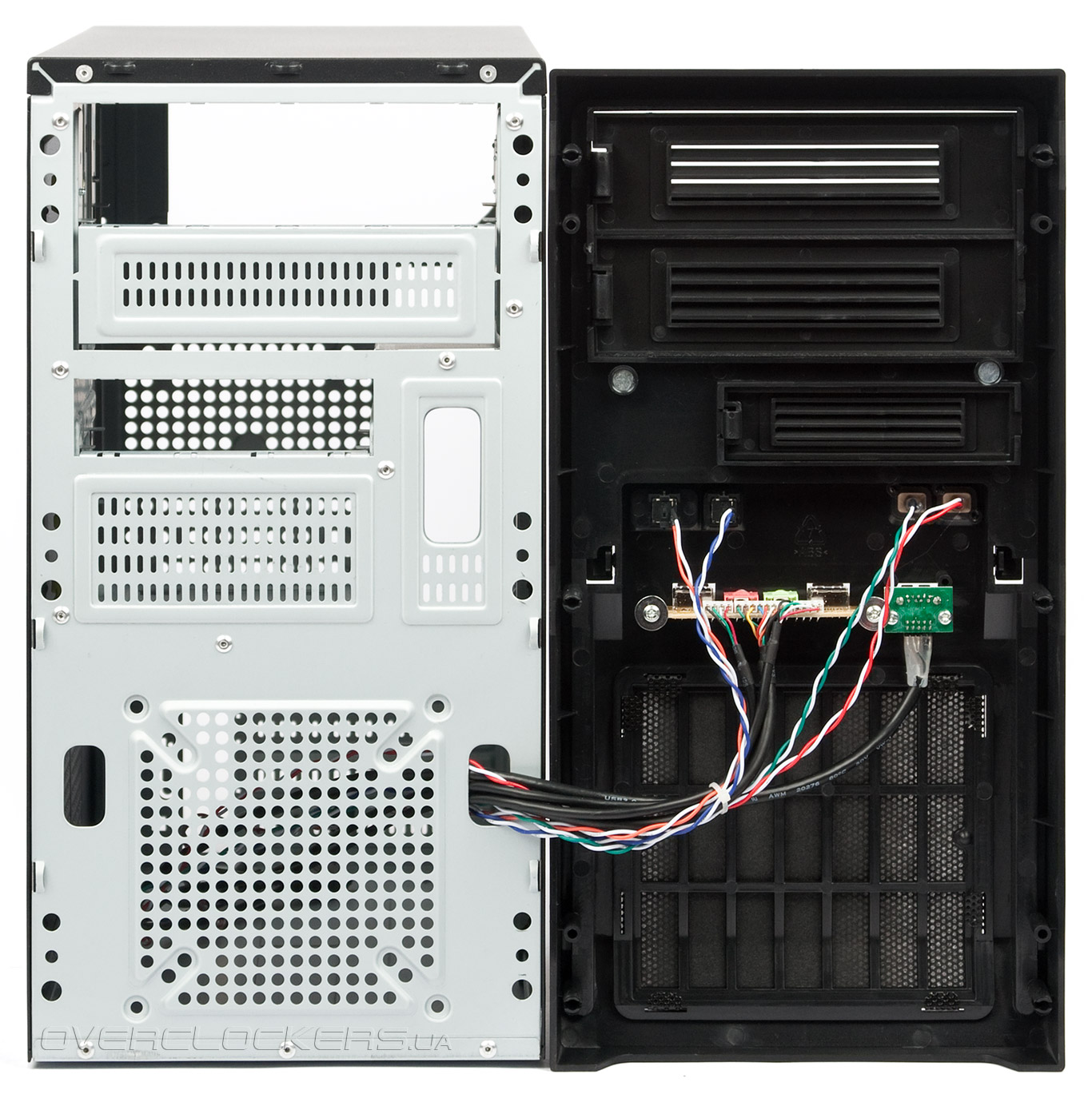

Сняв панель, мы увидим множество вентиляционных отверстий, и посадочные места для установки вентиляторов внизу, размером 120 мм, 92 мм или 80 мм. Подгонка передней панели к корпусу практически идеальна.

Chieftec Libra LT-01B-OP

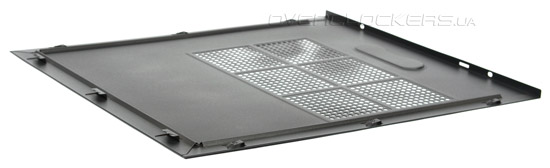

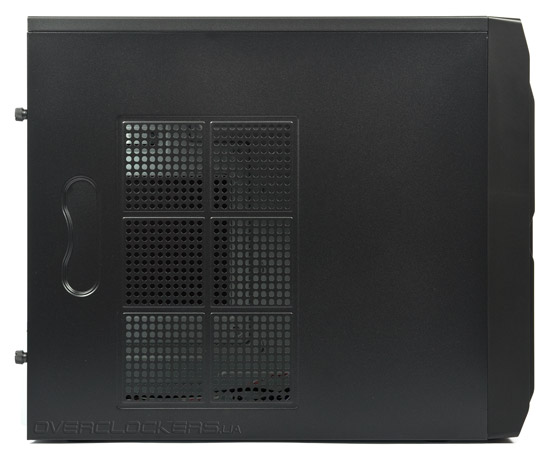

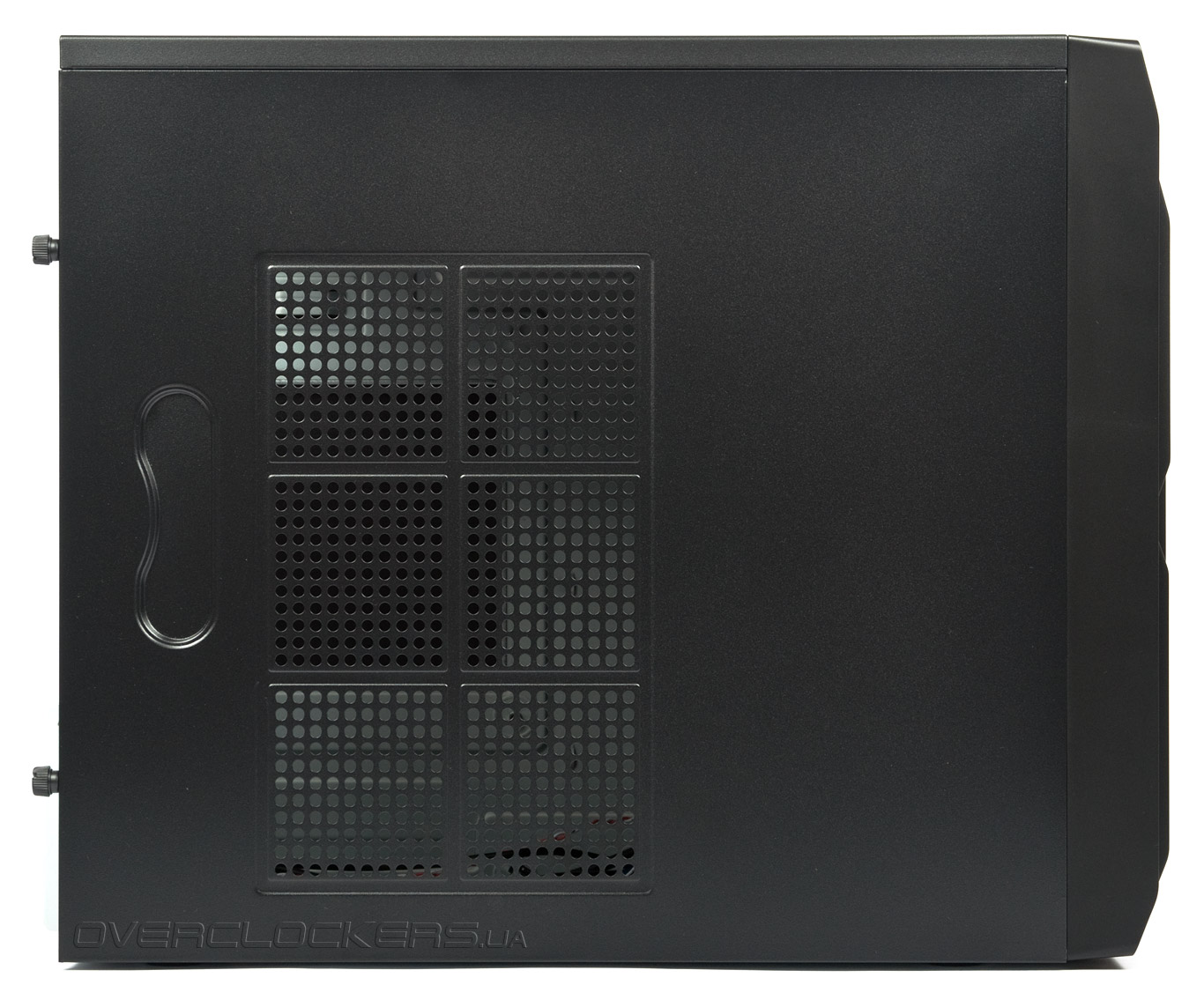

Левая панель имеет перфорацию в виде круглых ячеек, призванную облегчать доступ воздуха внутрь. Отверстия на ней рассверлены с таким шагом, что позволяют установить сюда один 120-мм или 140-мм вентилятор. Общая площадь решетки — 140 х 230 мм. Пылевого фильтра нет.

Chieftec Libra LT-01B-OP

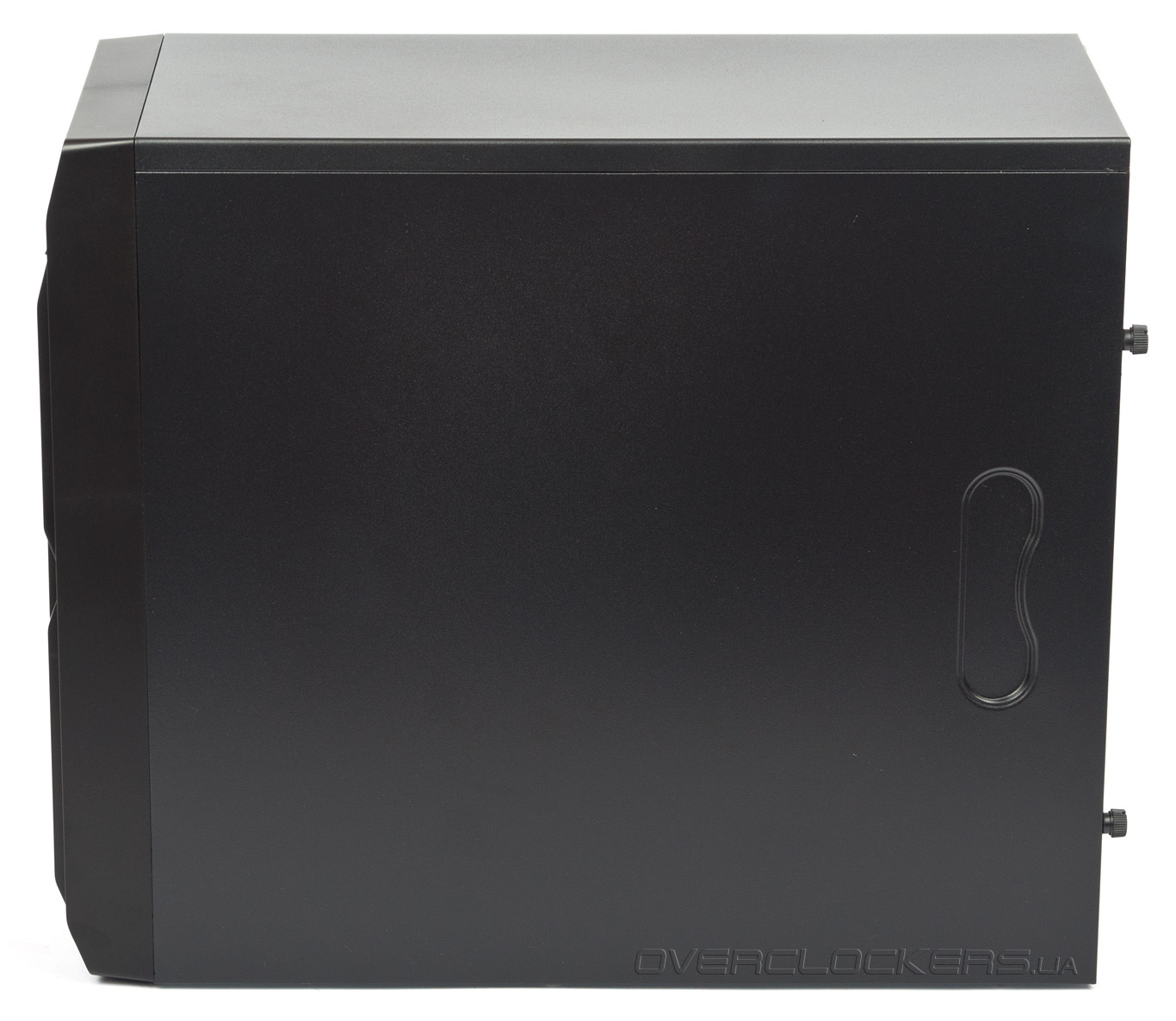

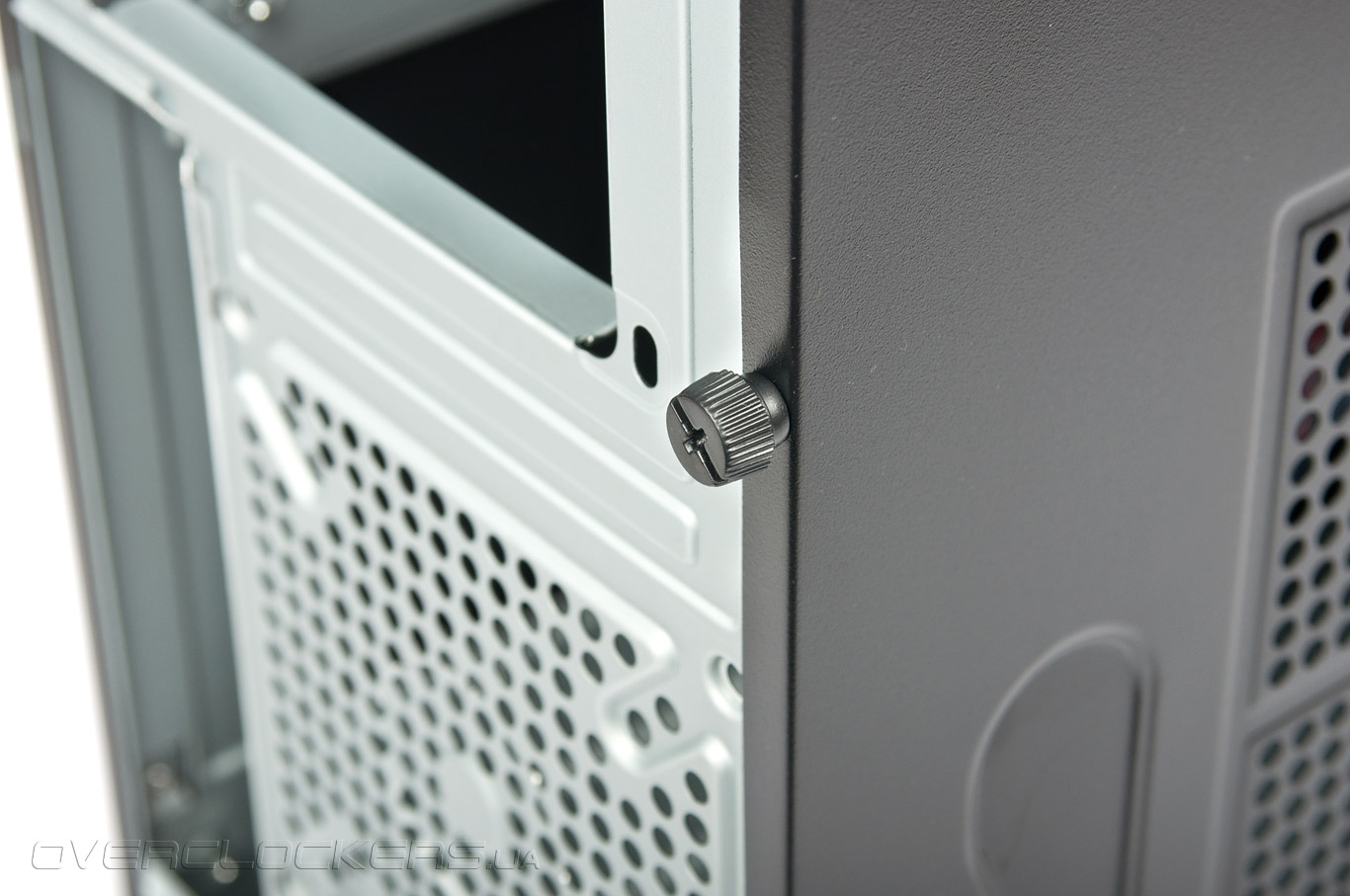

Обе дверцы закрепляются двумя винтами с удобной пластиковой головкой и снимаются стандартно путем сдвигания назад. Подгонка этих деталей к корпусу отличная, проблем при монтаже не возникает. На обеих выдавлены небольшие углубления сзади посередине, заменяющие собой ручки. Правая панель полностью глухая.

Chieftec Libra LT-01B-OP

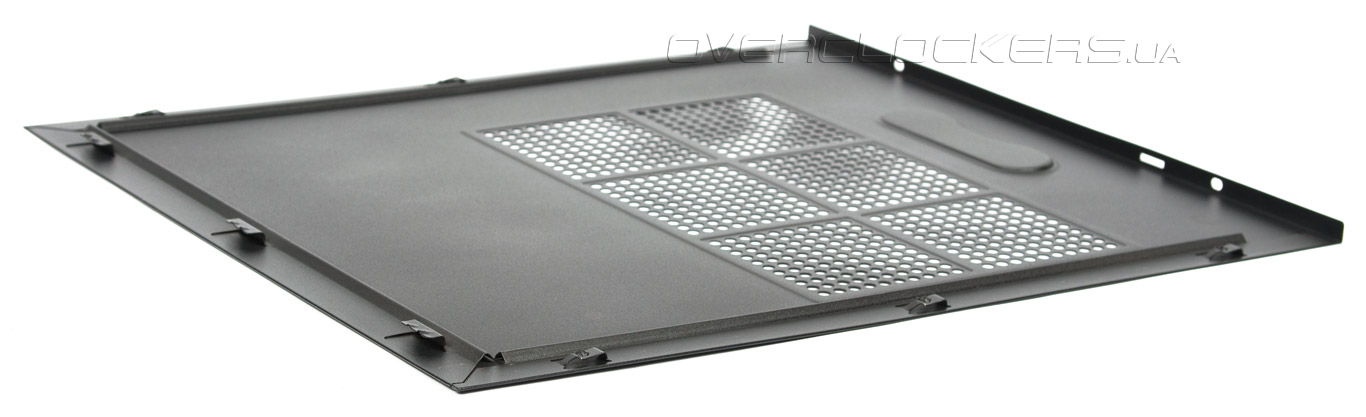

Внутри присутствуют небольшие ребра жесткости, которые неплохо справляются со своей задачей.

Chieftec Libra LT-01B-OP

Панели взаимозаменяемые, поменяв их местами можно обеспечить слева защиту от пыли, а справа – вентиляцию обратной стороны сокета материнской платы. Верхняя панель полностью глухая и не имеет ничего примечательного.

Chieftec Libra LT-01B-OP

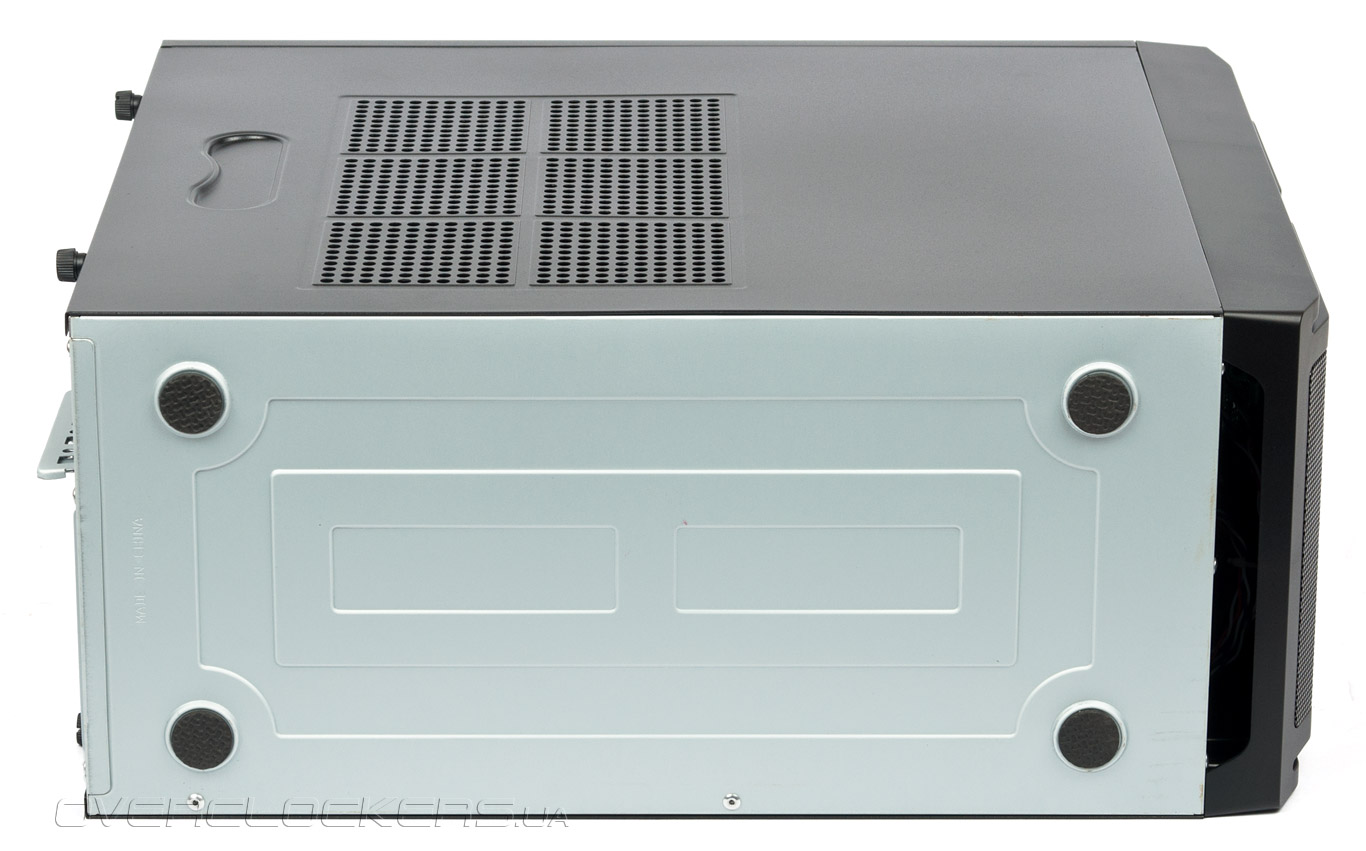

Нижняя панель также глухая, четыре круглые ножки из резины средней жесткости приподнимают корпус на 3 мм. Виброизоляция вряд ли получится, а вот защита от царапин обеспечена.

Chieftec Libra LT-01B-OP

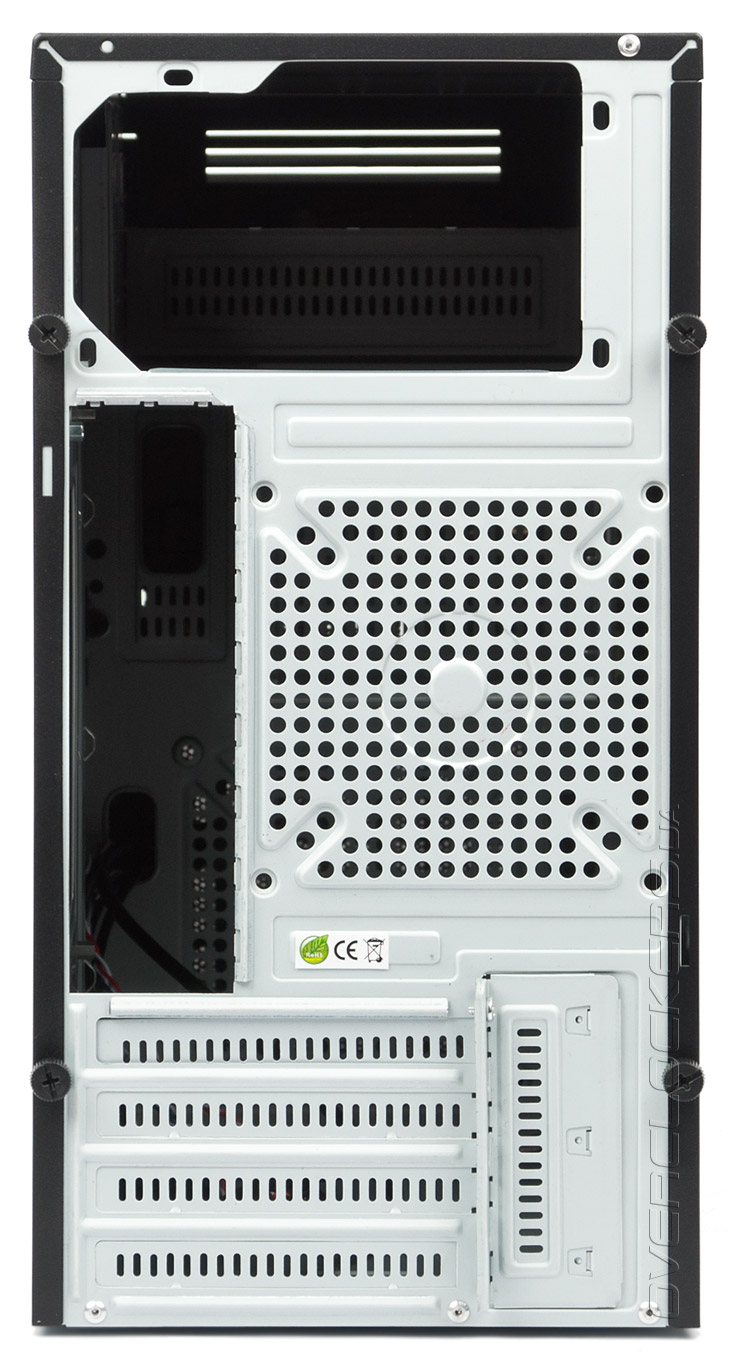

Задняя панель выполнена классически для mАTX корпусов с верхним расположением блока питания. Посадочное место под него в самом верху, возможна ориентация исключительно вентилятором вниз.

Chieftec Libra LT-01B-OP

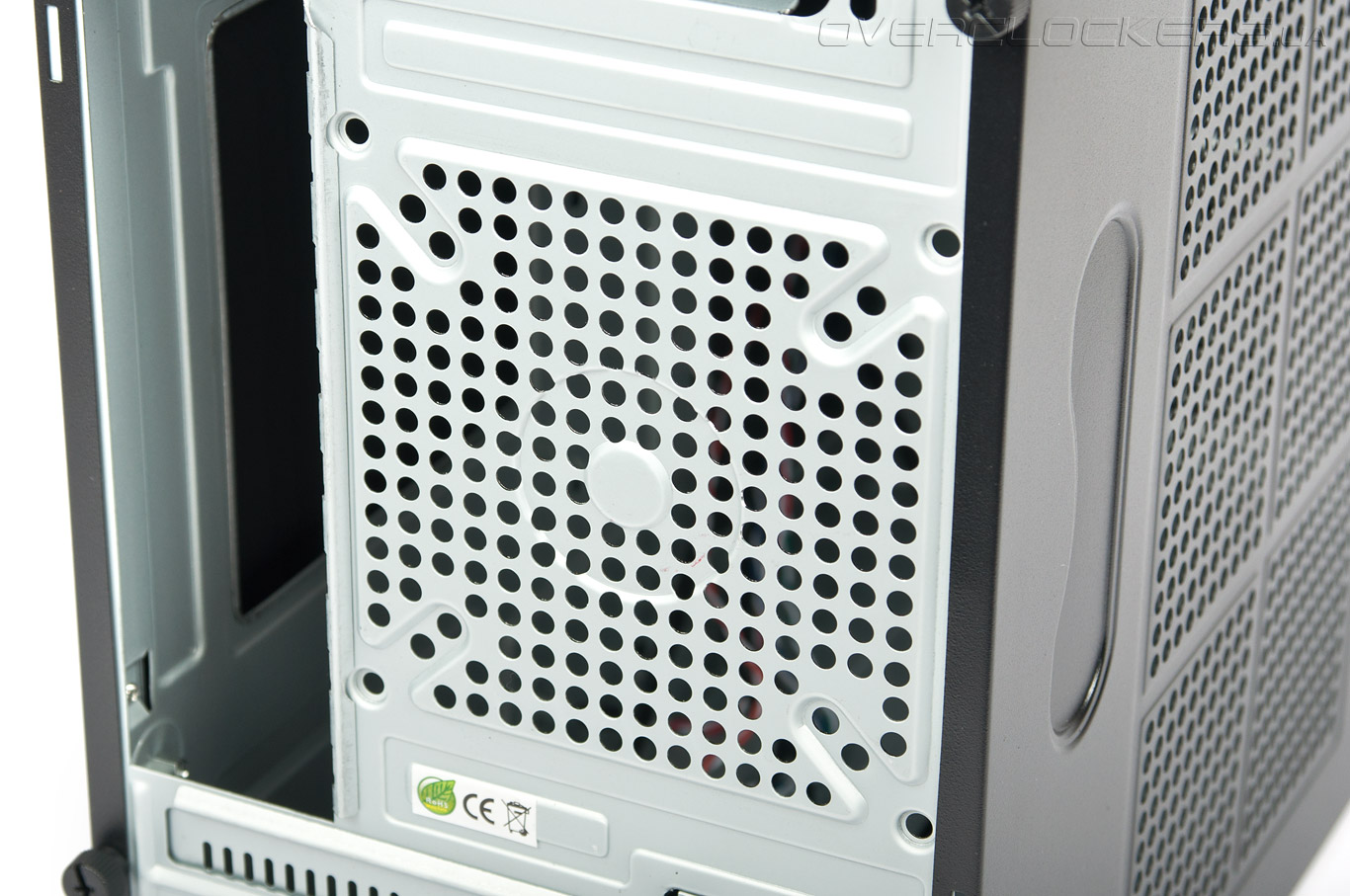

Посередине тыльной панели расположен вырез для задних портов материнской платы и посадочное место для установки одного 120-мм, 92-мм или 80-мм вентилятора. Перфорация чересчур мелкая.

Chieftec Libra LT-01B-OP

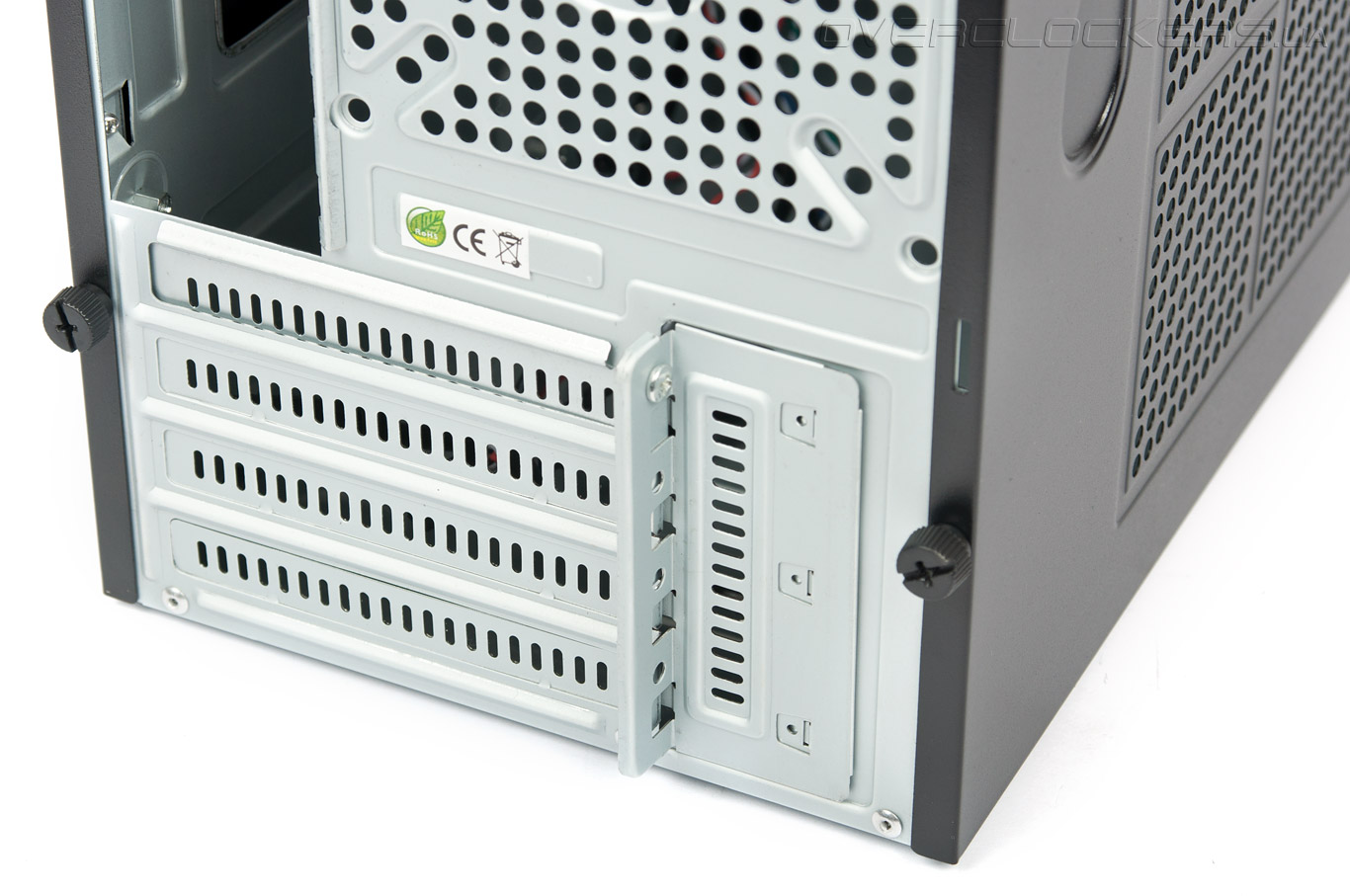

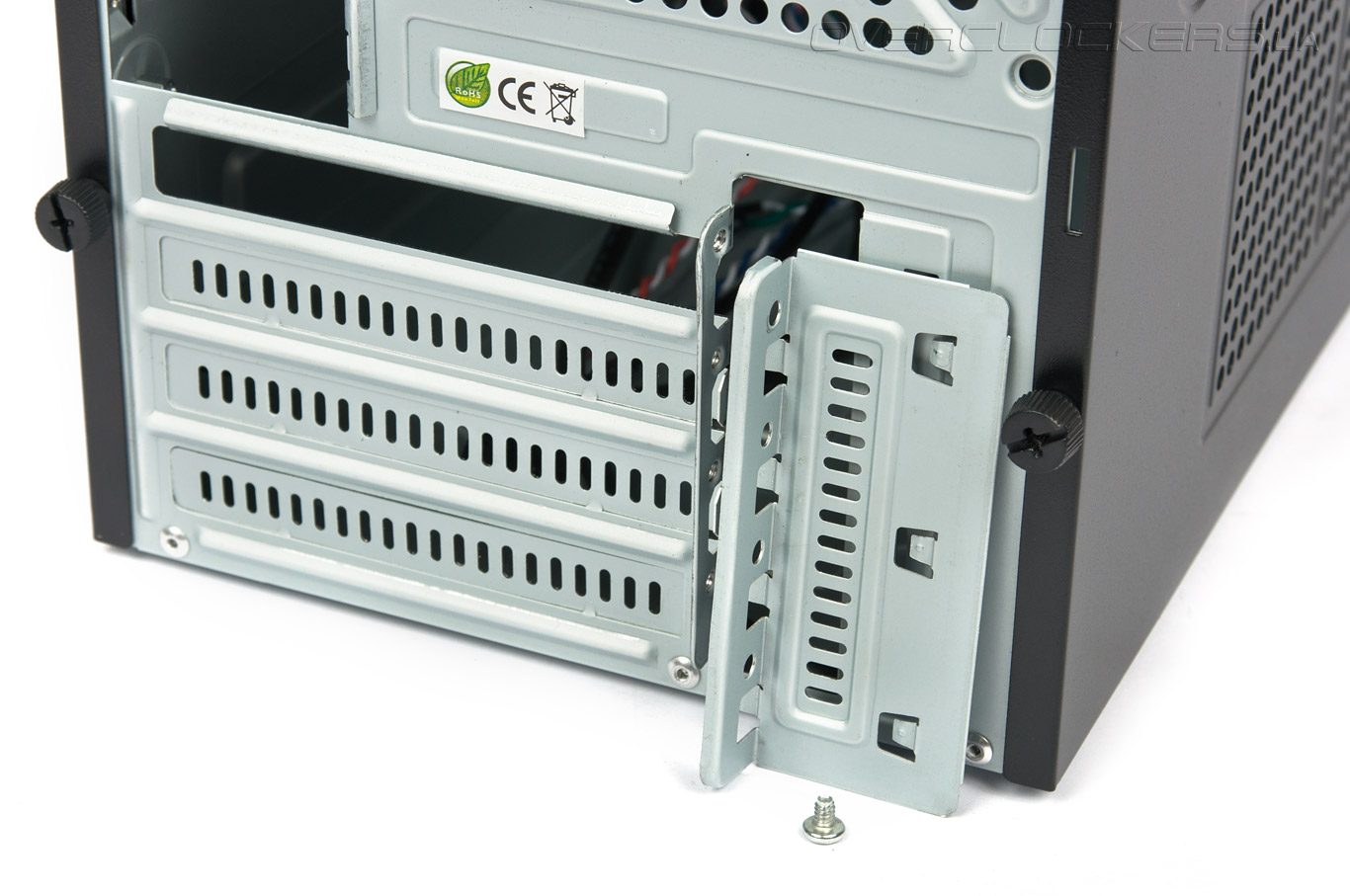

Четыре вентилируемые заглушки для плат расширения — в самом низу. Их удерживает задвижка, закрепленная на одном винте.

Chieftec Libra LT-01B-OP

Чтобы открыть задвижку, ее нужно сместить вправо. Делать это следует осторожно, чтобы не порезаться. К счастью, присутствуют отверстия для крепления плат расширения обычными винтами.

Chieftec Libra LT-01B-OP
