Обзор корпуса Chieftec FI-03B

С тех далеких времен, когда с легкой руки VIA Technologies стандарт материнских плат Mini-ITX вышел на потребительский рынок, перед любителями компактных компьютерных систем открылись весьма широкие возможности. Однако достаточно быстро обозначились и основные проблемы тогда еще нового форм-фактора. Наиболее болезненными среди них оказались вопросы совместимости комплектующих (которые поголовно производились под более распространенный АТХ-формат), проблема их охлаждения и, конечно же, полное отсутствие вменяемых маленьких корпусов, способных принять в себя подобные системы. В решении вопросов с шасси индустрия изначально выбрала два параллельных пути. С одной стороны в производство попали крохотные коробочки, снабженные внешним блоком питания. Максимум, что они способны были принять, это процессоры от VIA и Intel с TDP не более 20 ватт. С другой стороны создавались корпуса, в которых можно было бы собрать неплохую игровую систему на базе материнской платы Mini-ITX. Но по размерам они частенько дотягивались до габаритов обычных Mini-Tower, и радости от того было немного. И лишь спустя еще какое-то время была нащупана золотая середина, а именно — шасси формата Slim-Tower и mini-Tower (пришедшие из корпоративного сегмента рынка), снабженные блоками питания SFX и TFX (адаптация источников питания от серверов). В качестве одного из примеров такого подхода мы и рассмотрим сегодня корпус Chieftec FI-03B, комплектующийся блоком питания Chieftec GPF-250P.

Chieftec FI-03B

Характеристики

Модель Chieftec FI-03B
Страница продукта chieftec.eu
Тип корпуса mini-Tower
Размеры, мм 265 (В) x 100 (Ш) x 310 (Г)
Материал ABS пластик, сталь
Вес, кг 1,8
Цвет Черный
Форм-фактор Mini-ITX
Устройства 5,25″ 1 (Slim ODD)
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 1 / 1
Поддерживаемое количество слотов расширения 1 (Low Profile)
Вентиляторы
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Предустановленный блок питания формата TFX Chieftec GPF-250P мощностью 250Вт. Корпус можно использовать в вертикальном или горизонтальном положении, переклеив комплектные ножки
Рекомендованная стоимость, $ 75

Упаковка и комплект поставки

Упаковка корпуса представляет собой самую обычную небольшую коробку, на которой с помощью монохромной полиграфии изображена лицевая панель шасси, указано его название и наличие блока питания. Вся остальная информация о нем заинтересует лишь службу логистики, поскольку никаких технических характеристик тут нет и в помине. Защита от повреждения при перевозке базовая — пакетик и два демпфера из пенопласта.

Chieftec FI-03B

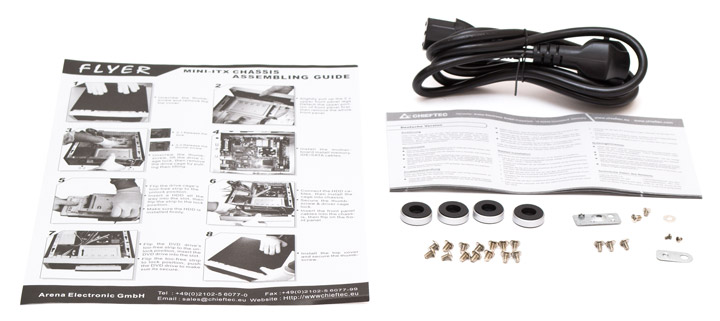

В комплект поставки были обнаружены:

  • иллюстрированная инструкция по сборке системы;
  • брошюра с информацией о гарантийных обязательствах;
  • силовой кабель с вилкой под евро стандарт розетки;
  • четыре клейкие прорезиненные ножки;
  • 14 корпусных винтов;
  • 2 миниатюрных винтика для тонкого оптического привода;
  • металлическая шайба;
  • 2 маленьких винта с плоской шляпкой;
  • 3 средних винта (подходят для 2,5″ накопителей);
  • крепежная планка для плат расширения PCI;
  • скоба для подвесного замка.
Chieftec FI-03B

Внешний вид

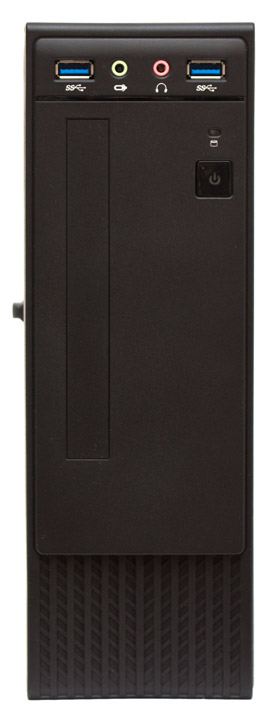

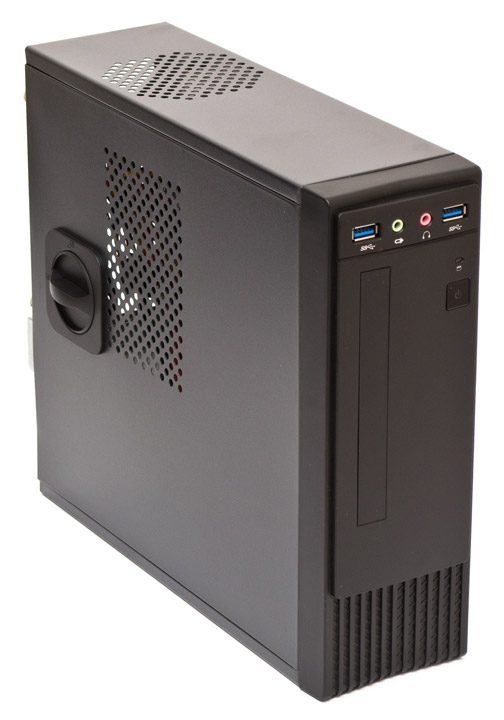

Chieftec FI-03B имеет довольно простую и утилитарную внешность при сравнительно небольших габаритах. В толщину эта модель не шире 100 мм с учетом выпирающей боковой ручки. Передняя панель пластиковая. В ее верхней части расположено два порта USB 3.0, удачно разнесенные в стороны друг от друга. Между ними есть два 3,5-мм аудио разъема для наушников и микрофона (их цветовая гамма правда не совпадает с назначением, по какой-то причине). Чуть ниже справа расположен красный индикатор активности накопителей, под которым находится квадратная клавиша старта системы (в нее встроен белый индикатор питания). Кнопка перезагрузки отсутствует. По левой стороне есть закрытая сплошной заглушкой щель для установки тонкого привода оптических дисков. Пластиковая решетка внизу имеет небольшие отверстия, но ее роль в вентиляции данного шасси скорее декоративная.

Chieftec FI-03B

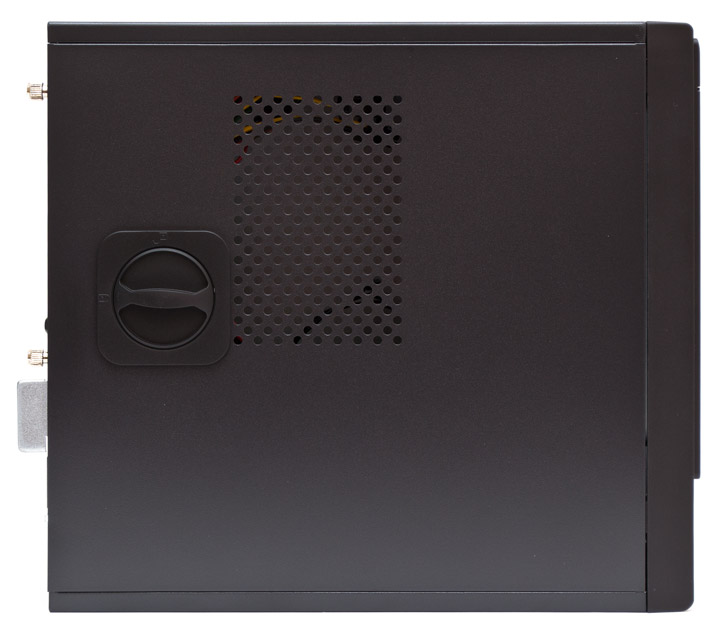

Левая (либо верхняя — в зависимости от ориентации корпуса) панель является съемной. В ней есть вентиляционное отверстие, расположенное точно над процессорным разъемом материнской платы. Сзади посередине находится поворотная пластиковая ручка. В «закрытом» положении она не дает открыть боковину корпуса. А в «открытом» ее удобно использовать в качестве упора для демонтажа дверцы. Тем не менее, сама панель удерживается двумя винтами с накатанной головкой, и на нее сзади можно повесить внешний замок. Такой набор крепежа тут выглядит явно чрезмерным.

Chieftec FI-03B

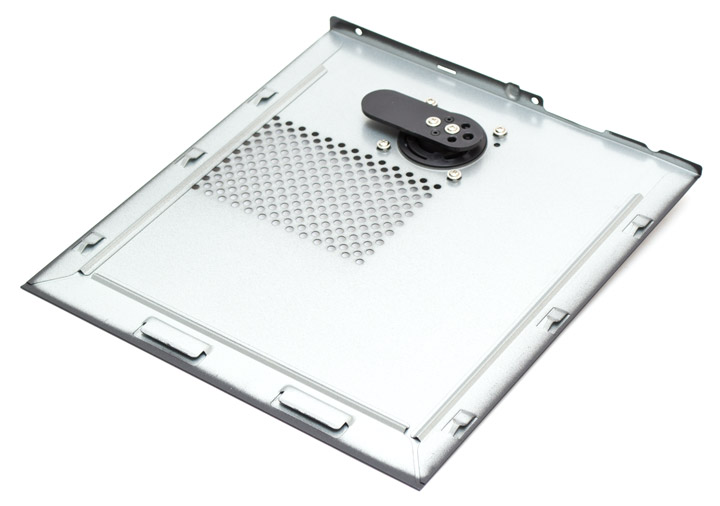

С внутренней стороны дверца не окрашена, впрочем, как и весь остальной корпус. Механизм замка порядочно выпирает над плоскостью дверцы, уменьшая допустимую высоту процессорного кулера, в случае если попадет напротив него.

Chieftec FI-03B

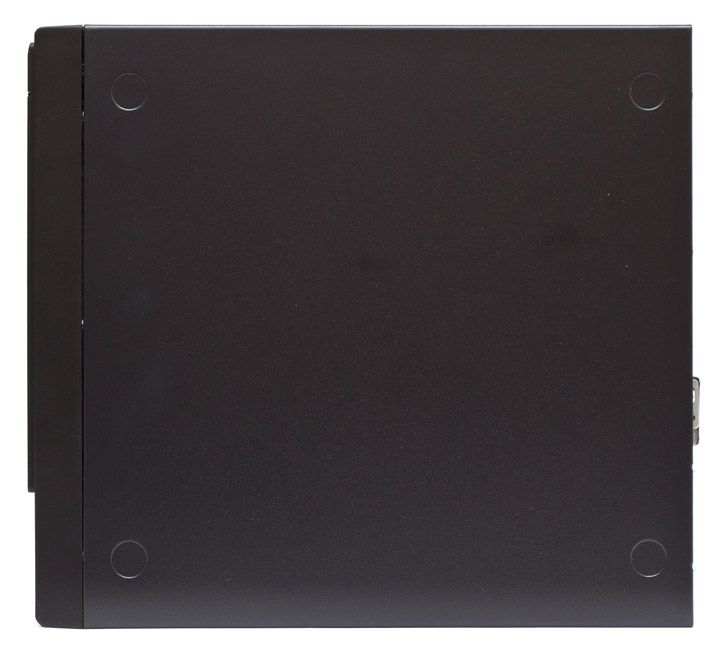

Правая (либо нижняя, опять-таки, в зависимости от ориентации корпуса) панель сплошная и несъемная. По углам на ней есть круглые углубления, в которые можно приклеить ножки, в случае, если пользователь решит использовать шасси в горизонтальном положении.

Chieftec FI-03B

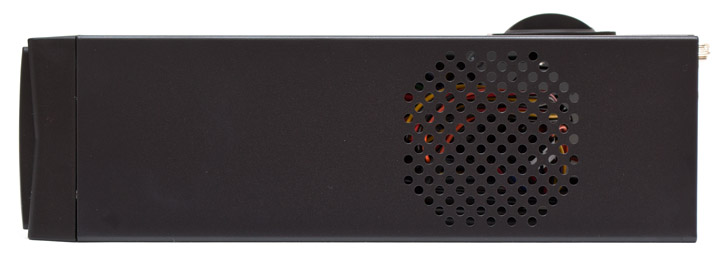

На верхней боковине корпуса в задней части есть вентиляционная решетка. Однако посадочных отверстий для вентилятора тут не предусмотрено.

Chieftec FI-03B

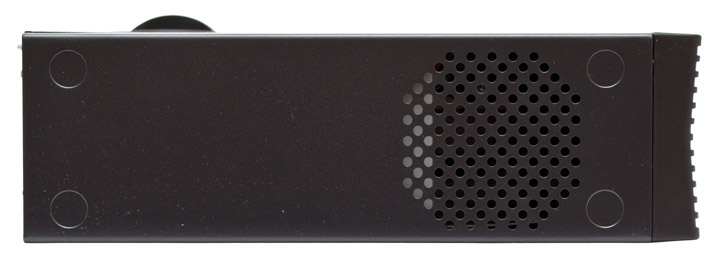

На левой боковине (которая может быть нижней, в случае вертикальной ориентации корпуса) в передней части есть еще одна вентиляционная решетка. Прикрепить к ней вентилятор тоже не представляется возможным. По углам панели сделаны круглые углубления, куда при необходимости можно приклеить резиновые ножки.

Chieftec FI-03B

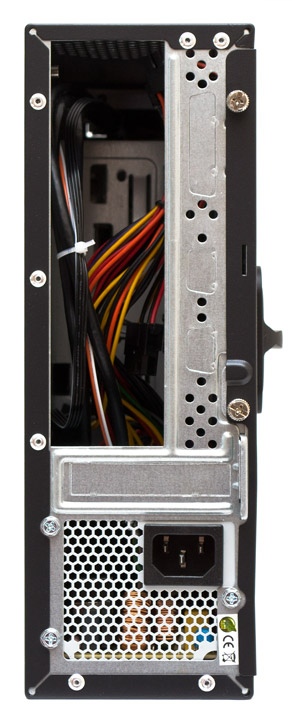

Сзади нет практически ничего примечательного. Чуть ниже отверстия для задней панели материнской платы есть закрытый одноразовой заглушкой слот расширения PCI, подходящий для низкопрофильных карт. Еще ниже — посадочное место блока питания формата TFX, для которого предусмотрен лишь один вариант ориентации — вентилятором внутрь корпуса. Вот, собственно, и все. Хотя нет, по правой стороне есть заготовки для установки двух давно устаревших разъемов COM-портов и одного порта LPT, закрытые одноразовыми заглушками.

Chieftec FI-03B

Посмотрим, как все устроено внутри.
