Обзор корпуса Aerocool Tomahawk-A

Внутреннее устройство

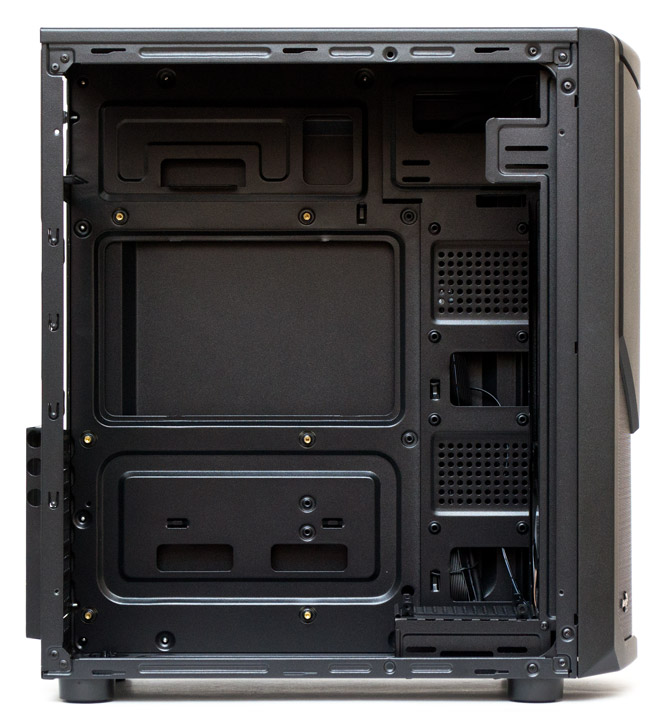

Корпус Aerocool Tomahawk-A поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера — 160 мм по нашим измерениям (официально заявлено 157 мм). Допустимая длина плат расширения в слотах с первого по пятый составляет 320 мм, а в шестом и седьмом слоте — не более 225 м. По длине блока питания рекомендуем не превышать 210 мм без учета поворота проводов.

Aerocool Tomahawk-A

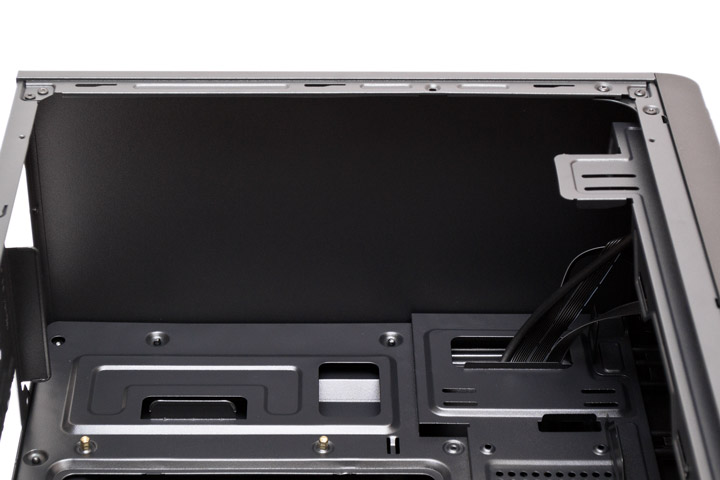

Все место под верхней панелью отводится для блока питания и укладки проводов. По бокам видны рудименты крепежей для 5,25″ устройств, под которые нет внешних выходов.

Aerocool Tomahawk-A

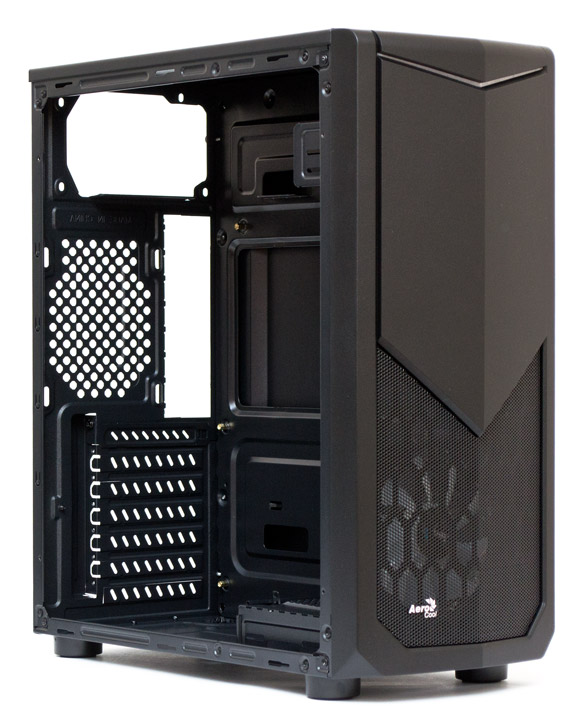

Место заднего 120-мм вентилятора вакантно. Его посадку можно регулировать в небольших пределах по высоте. Все слоты расширения имеют обычное винтовое крепление.

Aerocool Tomahawk-A

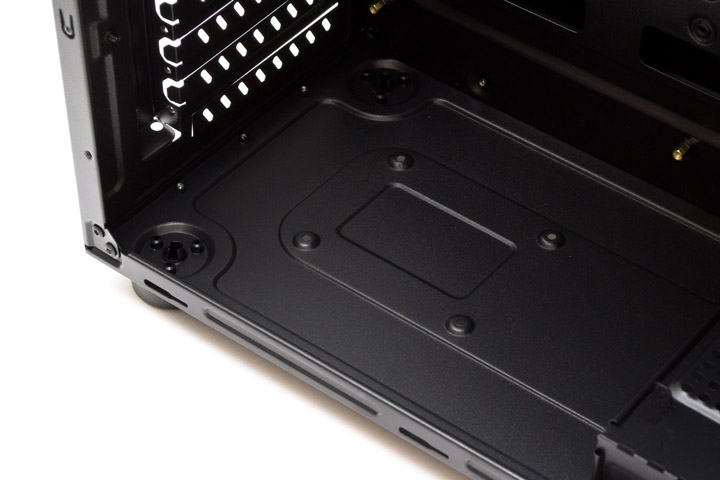

Сзади снизу можно прикрепить винтами один 2,5″ накопитель.

Aerocool Tomahawk-A

Внизу спереди есть несъемная корзина под один 3,25″ жесткий диск и еще один 2,5″ SSD. Все крепления осуществляются винтами. Причем на стенке рядом даже есть отверстия для жала отвертки. Кстати, корзина установлена так, что при монтаже материнской платы формата ATX прикрутить ее нижнее правое крепление не получится. Потому под него даже нет стойки в комплекте.

Aerocool Tomahawk-A

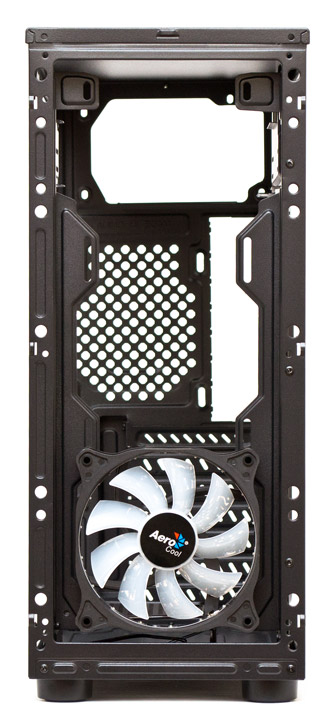

На переднюю панель можно закрепить три 120-мм вентилятора и один 240-мм радиатор.

Aerocool Tomahawk-A

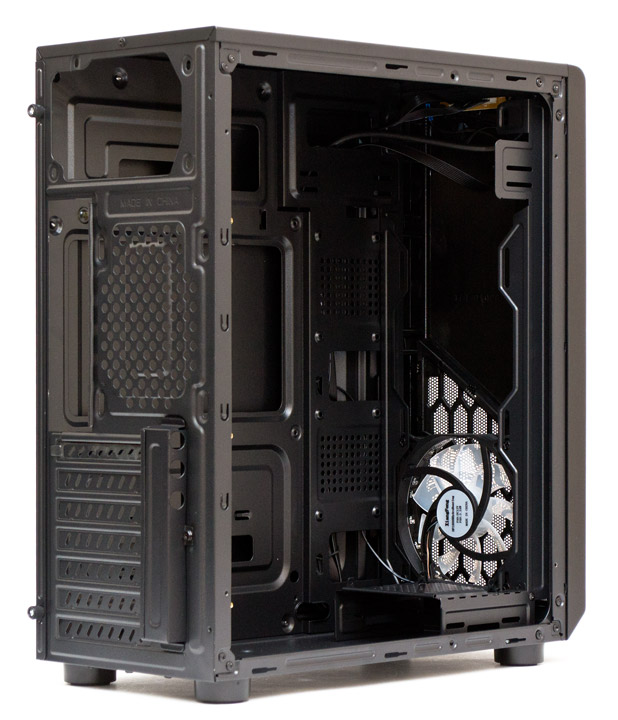

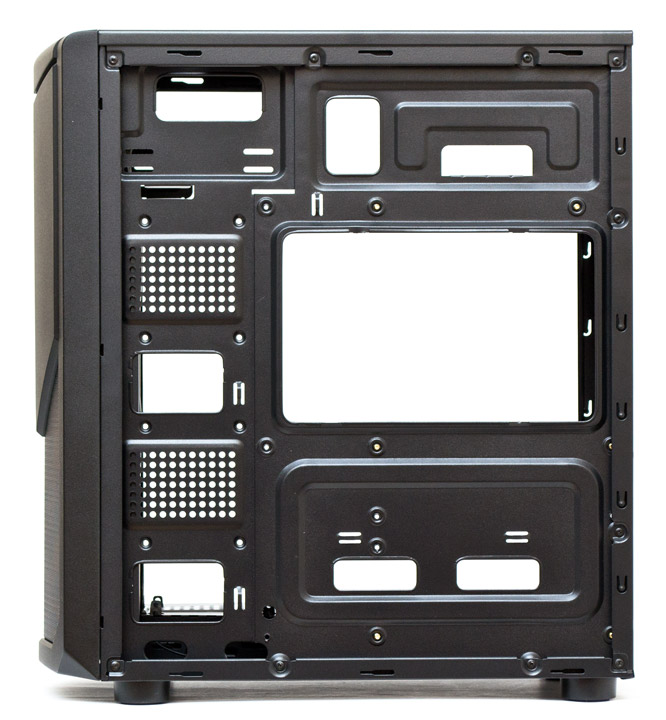

За поддоном материнской платы есть от 13 до 21 мм запаса по ширине до штамповки боковой дверцы. Еще тут присутствует крупный вырез под усилительную пластину процессорного кулера, семь сквозных отверстий для кабелей и пять проушин под кабельные стяжки. Впереди с лицевой стороны поддона можно повесить при помощи винтов еще два 2,5″ накопителей.

Aerocool Tomahawk-A

Передняя панель снимается с приличным сопротивлением, если потянуть ее за вырез снизу. А еще к ней прикреплены все провода, потому нужно соблюдать осторожность. Но иначе доступа к передним вентиляторам никак не получить.

Aerocool Tomahawk-A

Единственный комплектный вентилятор установлен в данном корпусе впереди снизу.

Aerocool Tomahawk-A

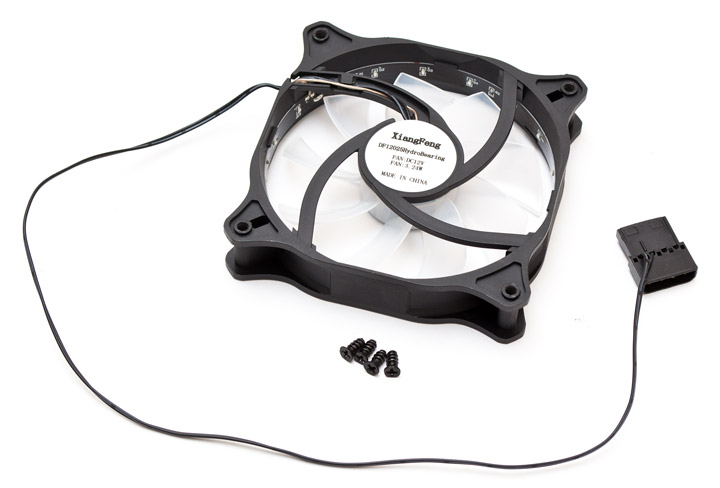

Данный 120-мм пропеллер без сомнения является венцом в подвале китайской инженерной мысли. Он оборудован вполне стандартной полупрозрачной крыльчаткой на девять лопастей. Подсветку обеспечивает кольцо из 18 светодиодов, установленных на внутренней стороне рамки. Они собраны группами по три, которые светятся постоянным красным, зеленым и голубым цветами в первом полушарии, и в том же порядке во втором. Разъем подключения «молекс» с кабелем длиной 500 мм. Соответственно, узнать что-либо о скорости вентилятора нам не удалось, но зато здесь стоит гидравлический подшипник (по утверждению OEM-производителя в лице XiangFeng) и работает он почти тихо, издавая постоянный уровень шума в 43 дБ (А).

Aerocool Tomahawk-A

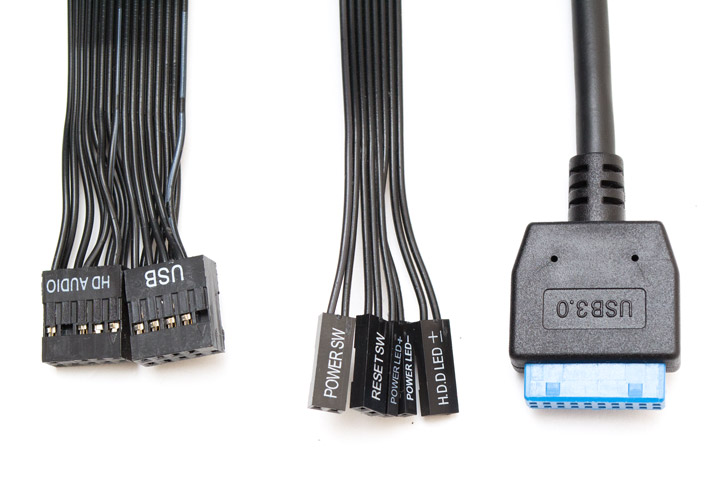

В набор кабелей от корпуса входит колодка HD Audio, колодка USB 2.0, шлейф из четырех пар проводов от кнопок запуска и перезагрузки системы, индикатора питания и работы накопителей, и разъем USB 3.0. Все провода черного цвета, но имеют недостаточную длину для укладки за поддоном.

Aerocool Tomahawk-A

Перейдем к сборке и тестированию системы.
