Производители компьютерных корпусов явно не страдают от избытка идей последние несколько лет. Почти все пришли к приблизительно одинаковой схеме внутренней конструкции, которая отличается лишь в незначительных деталях. Зато от вариантов внешнего дизайна иногда рябит в глазах. Aerocool Menace Saturn является еще одним типичным представителем данного «модного» тренда. Если бы его назвали Clone Jupiter или Phantom Mars, мало бы что изменилось по своей сути. Впрочем, даже тут есть небольшая изюминка в виде вентиляторов с подсветкой, которые не нуждаются в отдельном контроллере. А теперь обо всём в деталях.
Характеристики
| Модель | Aerocool Menace Saturn RGB |
|---|---|
| Страница продукта | aerocool.io |
| Тип корпуса | Midi-Tower |
| Размеры, мм | 457 (В) x 205 (Ш) x 398 (Г) |
| Материал | Сталь (0,5 мм), ABS пластик, стекло (4 мм) |
| Вес, кг | 4,6 |
| Цвет | Черный |
| Форм-фактор | ATX, MicroATX, Mini-ITX |
| Устройства 5,25″ | – |
| Устройства 3,5″ внешние | – |
| Устройства 3,5″ / 2,5″ внутренние | 2+1 / 1+1 (один 2,5″ диск можно поставить на место 3,5″) |
| Поддерживаемое количество слотов расширения | 7 |
| Вентиляторы | передние — 3 х 120 мм / 2 х 140 мм (1 х 120 мм установлен) верхние — 2 х 120 мм, внутренние — 2 х 120 мм задний — 1 х 120 мм (установлен) |
| Интерфейсные разъемы | 2 x USB 3.0, два 3,5-мм разъема для микрофона и наушников |
| Прочее | Левая боковая панель из закаленного стекла, два RGB вентилятора с возможностью смены 7 базовых цветов и 6 световых эффектов, магнитный фильтр на верхней панели |
| Средняя стоимость, $ | 45 |
Упаковка и комплект поставки
Корпус поставляется в простой по внешности, но довольно информативной коробке. По бокам есть ручки для переноски, а внутри мягкие демпферы из полиуретана.
Комплект поставки собран в небольшом пакетике. В принципе тут есть всё, что нужно и даже несколько лишних, но приятных мелочей. В перечень запчастей входит:
- инструкция по сборке;
- диагностический динамик;
- две многоразовые вентилируемые заглушки;
- пять одноразовых пластиковых кабельных стяжек;
- шесть латунных стоек материнской платы;
- два винта с желтой накатанной головкой для жесткого диска;
- два длинных винта для вентилятора;
- три резиновые заглушки для USB-порта;
- две резиновые заглушки для 3,5-мм разъемов;
- восемь корпусных шестиугольных винтов;
- восемь винтиков для 3,5″ жесткого диска;
- два боковых крепежных винта для 3,5″ диска;
- 22 мелких винтика для 2,5″ накопителей и материнской платы.
Внешний вид
Наиболее примечательной частью корпуса является его пластиковая фронтальная панель, обладающая специфичным дизайном. Она составлена из двух трапециевидных плоскостей, выступающий на пару сантиметров вперед относительно закрытого металлической решеткой углубления по центру. Обе части покрыты пленкой, имитирующей углеволокно. Внизу наклеен логотип, а по середине виднеется предустановленный вентилятор с подсветкой. Кстати, по бокам передней панели есть вентиляционные отверстия, но не прямые, а прикрытые Г-образными пластиковыми ребрами.
Левая боковая панель сделана из закаленного стекла. Держится на четырех винтах с накатанной головкой, расположенных по углам.
Под винтами есть резиновые прокладки, плюс клейкие прокладки между стеклом и корпусом.
Стекло имеет легкую тонировку, толщина составляет привычные 4 мм.
Правая боковина сплошная и металлическая. Держится на двух винтах с пластиковой накатанной головкой. Есть ручка для облегчения демонтажа. Открывается в сторону, по типу гильотины.
С внутренней стороны дверцы есть полукруглые ребра жесткости на верхней и нижней грани и крупный зацеп спереди.
Большая часть верхней панели занята сотовой перфорацией, прикрытой металлическим магнитным фильтром. На две длинных прорези можно закрепить два 120-мм вентилятора. Органы управления расположены на верхней грани фронтальной панели. Слева направо здесь находится: большая круглая кнопка старта ПК, два индикатора активности накопителей и питания системы, мелкая круглая клавиша Reset (можно использовать и для переключения подсветки), два порта USB 3.0 с двумя 3,5-мм аудио-разъемами между ними.

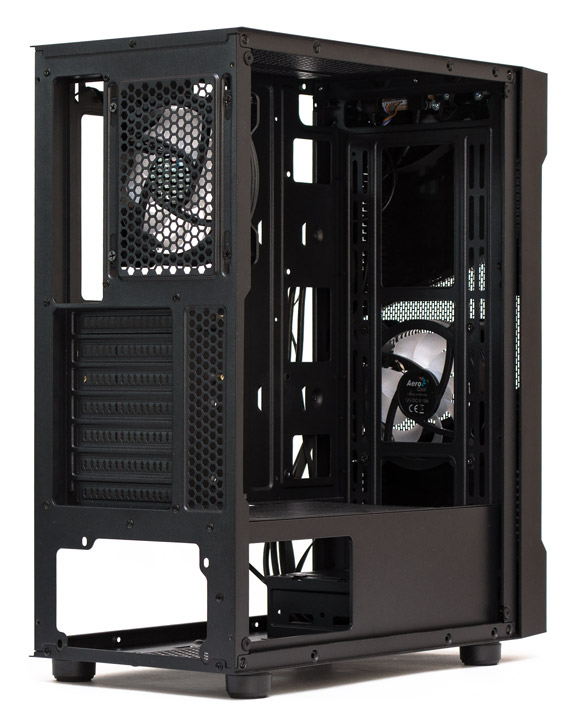

Задняя панель организована стандартно. Вверху есть сотовая решетка с посадочными отверстиями под 120-мм пропеллер, который можно регулировать по высоте крепления в пределах 25 мм. Далее следуют семь слотов PCI, закрытых одноразовыми вентилируемыми заглушками, а справа от них есть еще одна решетка для вентиляции. Место для блока питания находится снизу. Возможна ориентация БП исключительно вентилятором вниз.
На основании корпуса есть вентиляция для блока питания, прикрытая простенькой сеточкой металлического пылевого фильтра. В передней части находится вырез для демонтажа фронтальной панели и два винта, удерживающих корзину накопителей, которую, судя по отверстиям, можно фиксировать в двух положениях. Четыре круглые пластиковые ножки расположены по углам шасси.
Ножки имеют высоту в 18 мм и снабжены снизу мягкими наклейками.
Заглянем внутрь шасси.
Внутреннее устройство

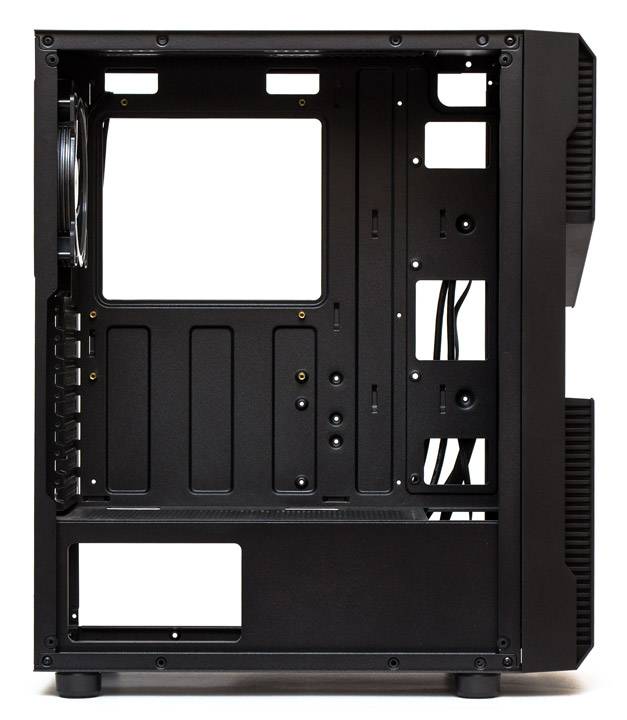

Корпус Aerocool Menace Saturn RGB поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Максимальная высота процессорного кулера равна 160 мм по нашим измерениям (официально заявлено 157 мм). Оптимальная длина плат расширения во всех слотах составляет 300 мм (максимум влезет 317 мм, впритык к передней панели). Оптимальная длина блока питания равна 160 мм. Если требуется больше, придется снять корзину накопителей.

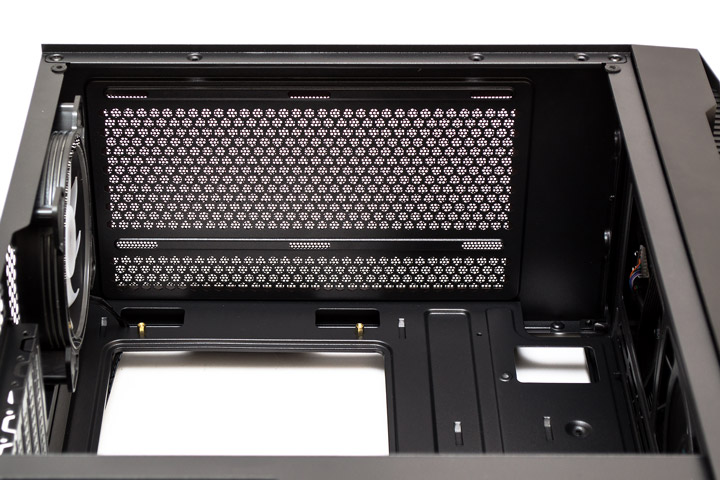

Запас пространства под верхней панелью равен 26 мм до кромки материнской платы. На вентиляторы хватит, а вот для установки радиаторов СВО маловато, даже с учетом смещения посадочных отверстий в левую сторону. Сюда можно установить два 120-мм пропеллера.
На задней панели предустановлен на выдув 120-мм вентилятор с 12 изогнутыми лопастями. Это Aerocool Saturn 12F со скоростью вращения 1000 об/мин и гидравлическим подшипником. Вентилятор имеет АRGB-подсветку на семь базовых цветов и шесть световых эффектов. Диоды подсветки находятся как вокруг статора, так и в рамке, которая просвечивается по бокам и спереди. Семь слотов расширения крепятся обычными винтами.

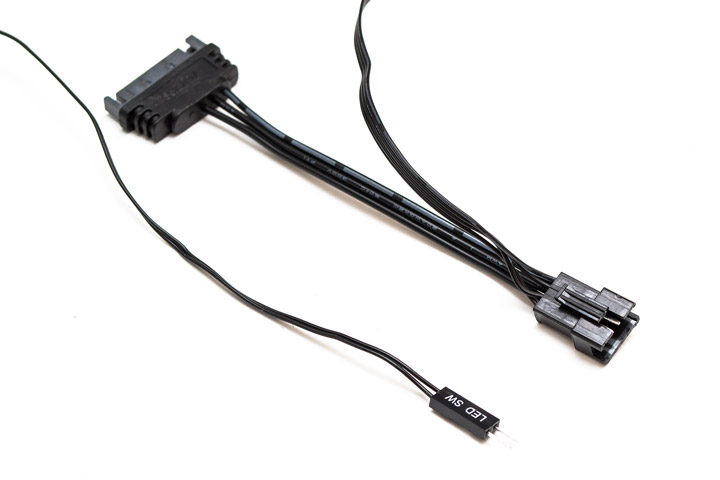

Вентилятор имеет нестандартное подключение в виде собственного варианта четырехконтактного разъема длиной 550 мм. К нему можно присоединить второй пропеллер. А само питание осуществляется через Power SATA (шнур длиной 100 мм). Второй 550-мм кабель имеет два контакта и используется для переключения подсветки. Его можно замыкать вручную, а можно подключить к кнопке Reset.
Кожух блока питания полностью перфорирован в своей верхней части, и служит скорее в декоративных целях и для увеличения прочности шасси. На верх можно закрепить два 120-мм вентилятора для обдува видеокарты (правда в комплекте нет подходящих винтов). Возле поддона есть два отверстия для укладки проводов. Сзади сбоку сделано отверстие, чтобы было видно наклейку блока питания. Вырез спереди позволит установить не только вентиляторы, но и радиатор СВО. Его глубина равна 60 мм.
На длинные крепежные отверстия передней панели можно установить три 120-мм или два 140-мм вентилятора. Либо радиатора соответствующего размера.

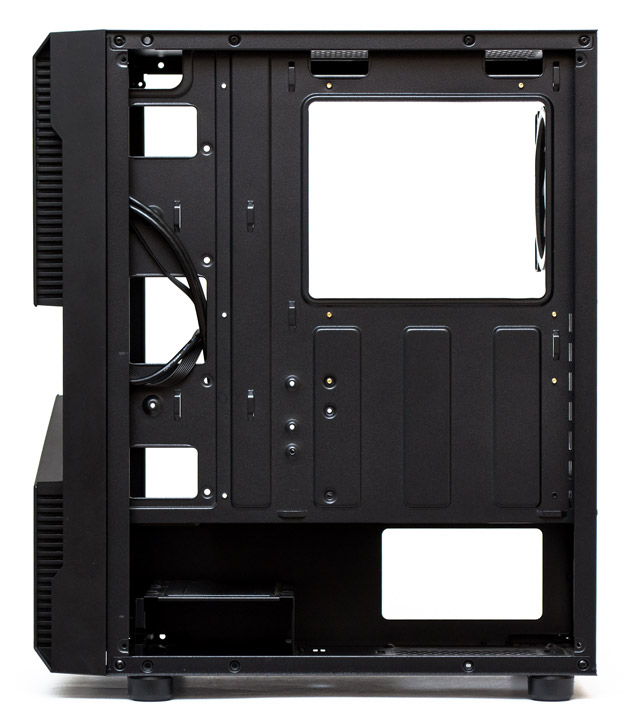

В поддоне материнской платы есть крупный вырез для усилительной пластины кулера, шесть отверстий для проводов и десяток проушин для крепления кабельных стяжек. Два накопителя формата 2,5″ можно прикрутить винтами на лицевую сторону поддона спереди. Запас пространства по ширине до боковой дверцы составляет от 15 мм сзади до 20 мм спереди.

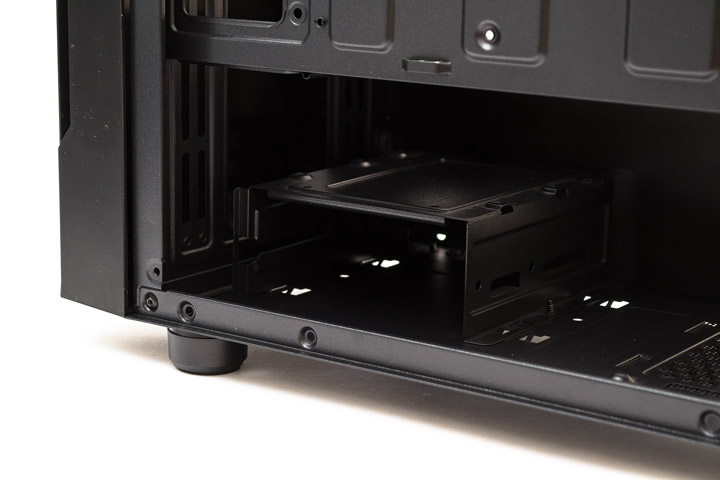

Корзина для накопителей расположена внизу спереди. В неё можно вставить один 3,5″ диск снизу, предварительно вкрутив в него специальные винты с левой стороны и потом зафиксировав желтыми винтами справа. Наверх прикручивается еще один 3,5″ или 2,5″ диск. Корзину можно сместить в переднее положение, тогда перед ней не поместится вентилятор, или ближе к блоку питания, тогда вентилятор влезет, но БП будет ограничен длиной в 160 мм.

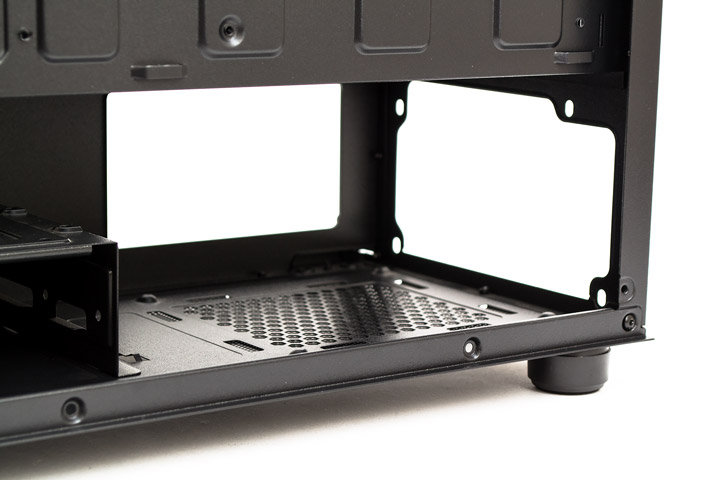

Демпферов вибрации для БП не предусмотрено. Сюда поместится блок длиной до 160 мм. Для более длинных БП корзину накопителей нужно будет снять.

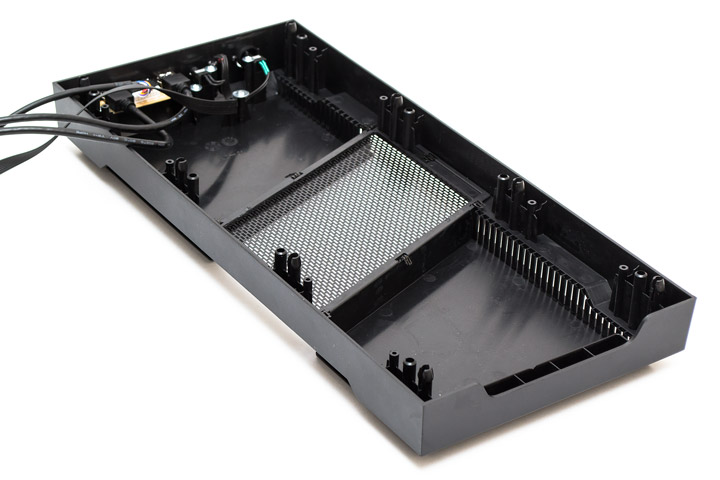

Переднюю панель нужно снимать аккуратно, поскольку к ней прикреплены провода.
Впереди по середине предустановлен второй Aerocool Saturn 12F, аналогичный тому, что находится на задней панели.

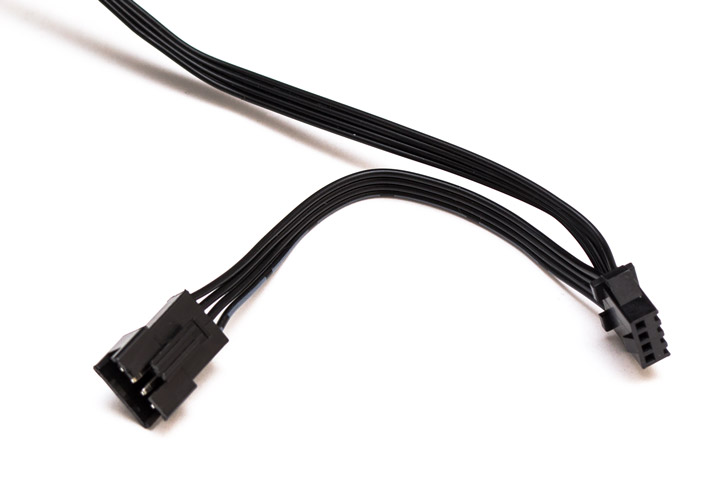

Он имеет один собственный специфичный разъем питания на четыре контакта, который подключается к заднему вентилятору. Длина шнура — 550 мм и еще 100 мм до второго сквозного выхода.
В набор кабелей от корпуса входит колодка USB 3.0, шнур HD Audio, четыре пары проводов от кнопок запуска и перезагрузки системы, индикатора питания и активности накопителей. Все провода окрашены в черный цвет и имеют достаточную для подключения длину.
Перейдем к сборке системы и тепловому тесту.
Сборка
Сборка системы в корпусе Aerocool Menace Saturn RGB осуществляется без особых проблем. Начинать её стоит с установки вентиляторов, затем блока питания, а потом корзины с накопителями. Всё остальное можно делать в произвольном порядке. Укладка проводов получается неплохо, даже с учетом малого запаса пространства.
Содержимое корпуса хорошо видно без подсветки.
Цветные вентиляторы смотрятся тоже прилично. Если подключить управление ими на кнопку Reset, то можно быстро переключать цвета и эффекты, или даже отключить подсветку полностью. Последняя настройка запоминается и воспроизводится после повторного запуска ПК.
Индикаторы активности накопителей и питания системы смещены относительно своих отверстий и не бьют светом в глаза.
Тестовый стенд
Для тестирования эффективности охлаждения компонентов в корпусе Aerocool Menace Saturn RGB использовалась следующая конфигурация:
- процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
- кулер: Noctua HN-U12A, (2 x вентилятора по 2000 об/мин);
- материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
- видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
- память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
- твердотельный накопитель: Team MP34 M.2 PCIe SSD (512 ГБ, PCI Express 3.0 x4, NVMe 1.3);
- жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: Chieftec Polaris PPS-750FC (750 Вт);
- дополнительные вентиляторы: 2 x 120 мм — Fractal Design Dynamic X2 GP-12, 1200 об/мин;
- термоинтерфейс: Noctua NT-H1.
Методика тестирования
Тепловая нагрузка на процессор и видеокарту создавалась с помощью стресс-теста CPUID powerMAX версии 1.00.1 с использованием инструкций AVX в течении 10 минут. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 6.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 27 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 415 ватт. Под верхнюю панель был установлен один вытяжной 120-мм пропеллер. Еще один нагнетательный 120-мм вентилятор был добавлен на переднюю панель. Тестирование проводилось в единственном режиме сравнения с открытым стендом. Все корпусные вентиляторы работали на максимальной скорости.
Результаты тестирования
Схема охлаждения в данном корпусе не самая удачная. Разрыв по температурам процессора, видеокарты и оперативной памяти составляет 7–8 градусов в пользу открытого стенда. Материнская плата охлаждается на один градус лучше, а жесткий диск на четыре градуса относительно стенда. Если для видеокарты это не критично, то процессор чувствует себя здесь в разгоне не очень комфортно.
Выводы
Aerocool Menace Saturn RGB представляет собой довольно ординарный корпус, сделанный в духе своего времени. Броская внешность со светящимися вентиляторами, стандартная внутренняя структура и отсутствие ярких преимуществ или инновационных решений с лихвой компенсируются достаточной функциональностью и невысокой стоимостью изделия.
Особых недостатков на свою цену у данного корпуса нет. Малая толщина металла не ощущается благодаря правильным ребрам жесткости. Слабая схема охлаждения может быть улучшена дополнительными вентиляторами, да и для средних по мощности систем её будет вполне достаточно.
С моей точки зрения Aerocool Menace Saturn RGB рассчитан на молодежную аудиторию, у которых нет на шасси лишних денег, но есть желание чтобы оно красиво светилось. Корпус подойдет для сборки системы среднего уровня без разгона комплектующих. Если же требуется более близкая к идеалу вентиляция, внимание в актуальной линейке от Aerocool стоит обратить на серии Aero One или AirHawk.
