Обзор корпуса AeroCool DS Cube

Внутреннее устройство

AeroCool DS Cube поддерживает установку стандартных материнских плат формата MicroATX и Mini-ITX. Допустимая высота процессорного кулера официально заявлена на отметке 190 мм с установленными сверху вентиляторами толщиной 25 мм. Мы не рекомендуем превышать 180 мм, чтобы без проблем можно было вставить внутрь материнскую плату с предустановленным кулером CPU. В любом случае, данных габаритов будет более чем достаточно почти для любого охладителя. Допустимая длина плат расширения составляет 320 мм (если используется стоковый 200-мм вентилятор спереди, шириной 20 мм или 120/140-мм модели). При установке спереди вентилятора толщиной 30 мм для плат расширения остается 315 мм по длине. Еще один важный нюанс: если плата расширения длиннее 255 мм, имеет боковое подключение питания и находится в первом слоте, понадобится демонтировать корзину 3,5″, иначе кабеля питания невозможно будет подключить. Ограничение на длину блока питания составляет 160 мм.

AeroCool DS Cube

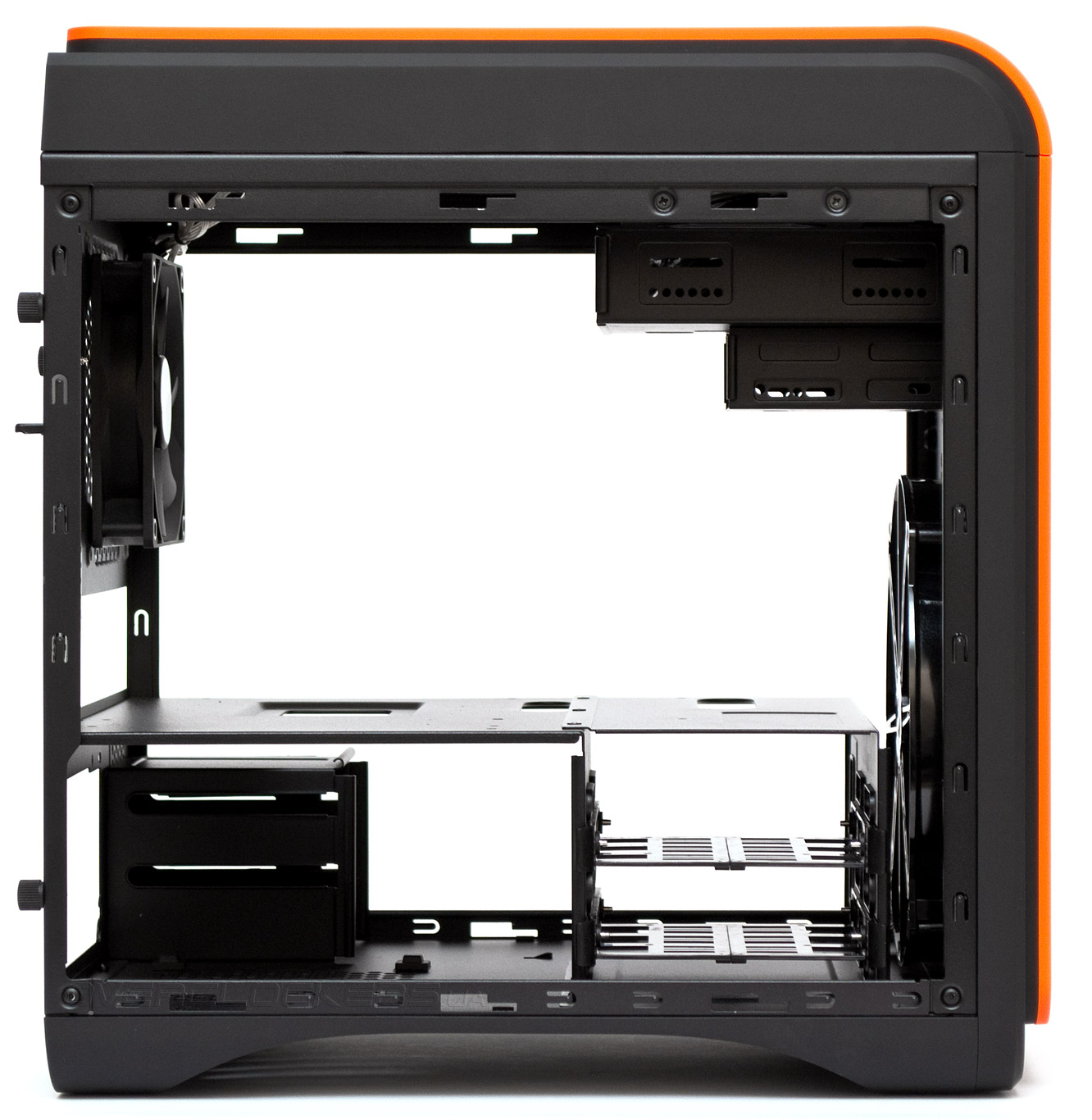

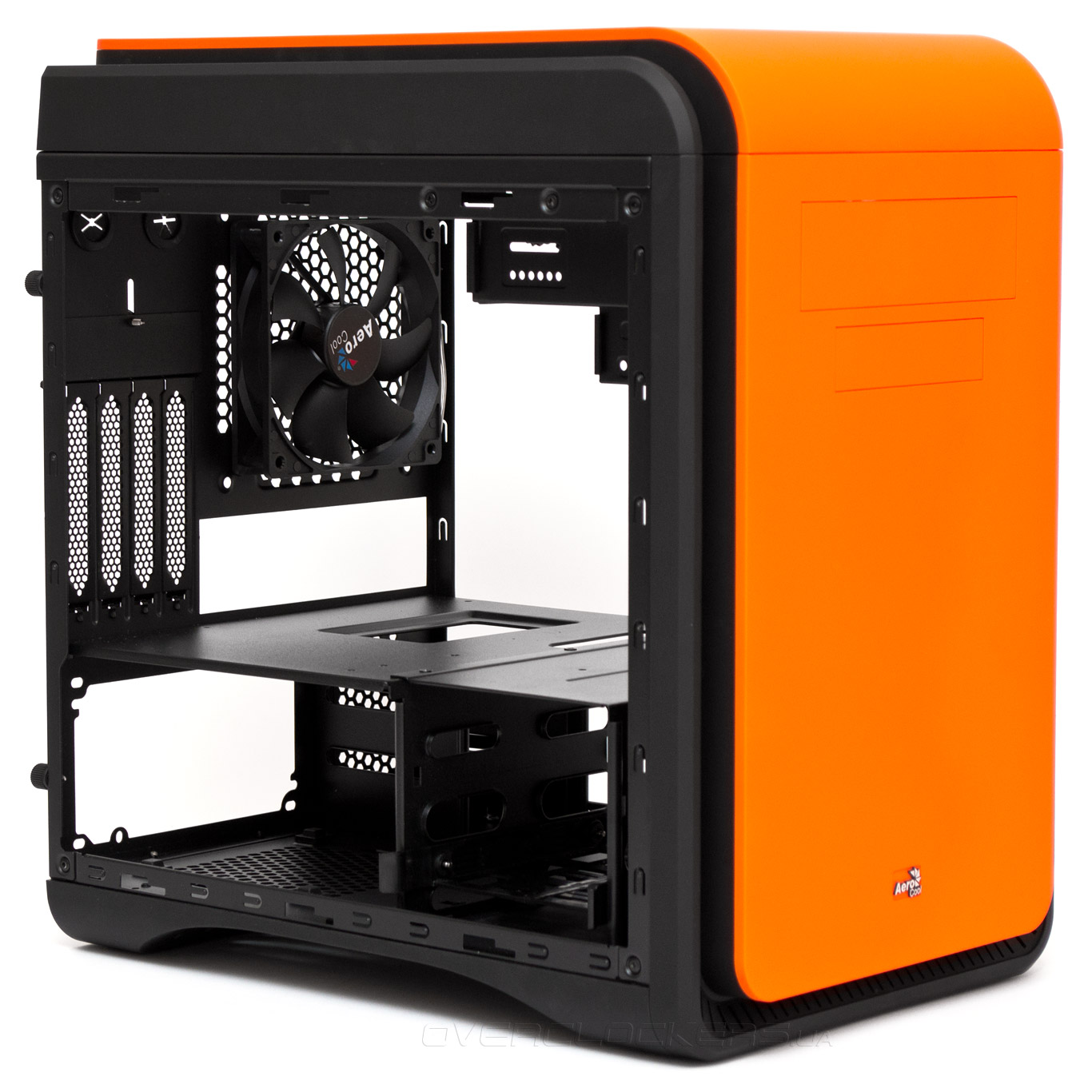

Сзади на выдув предустановлен 120-мм вентилятор, о характеристиках которого мы расскажем чуть позже. Внутренний объем DS Cube поделен горизонтальной перегородкой на верхнюю и нижнюю часть. Сверху находится «горячая» зона, в которую попадает материнская плата, процессор и видеоадаптер, приводы 5,25″ и 3,5″. В нижней, «холодной» секции расположены места для блока питания и накопителей формата 2,5″ и 3,5″. Подобное зональное деление — одно из основных достоинств данного шасси. Кроме того, поворот материнской платы в горизонтальное положение приносит еще ряд неочевидных преимуществ, в частности:
  • материнская плата испытывает меньшую нагрузку со стороны тяжелого процессорного кулера и лучше охлаждается;
  • вентиляторы видеокарты оказываются в выгодном вертикальном положении и если используется обычная втулка в качестве подшипника, ее срок жизни значительно увеличивается;
  • не требуется дополнительная поддержка для длинных видеоадаптеров, которые теперь не вырывают своим весом слот PCI-E.
AeroCool DS Cube

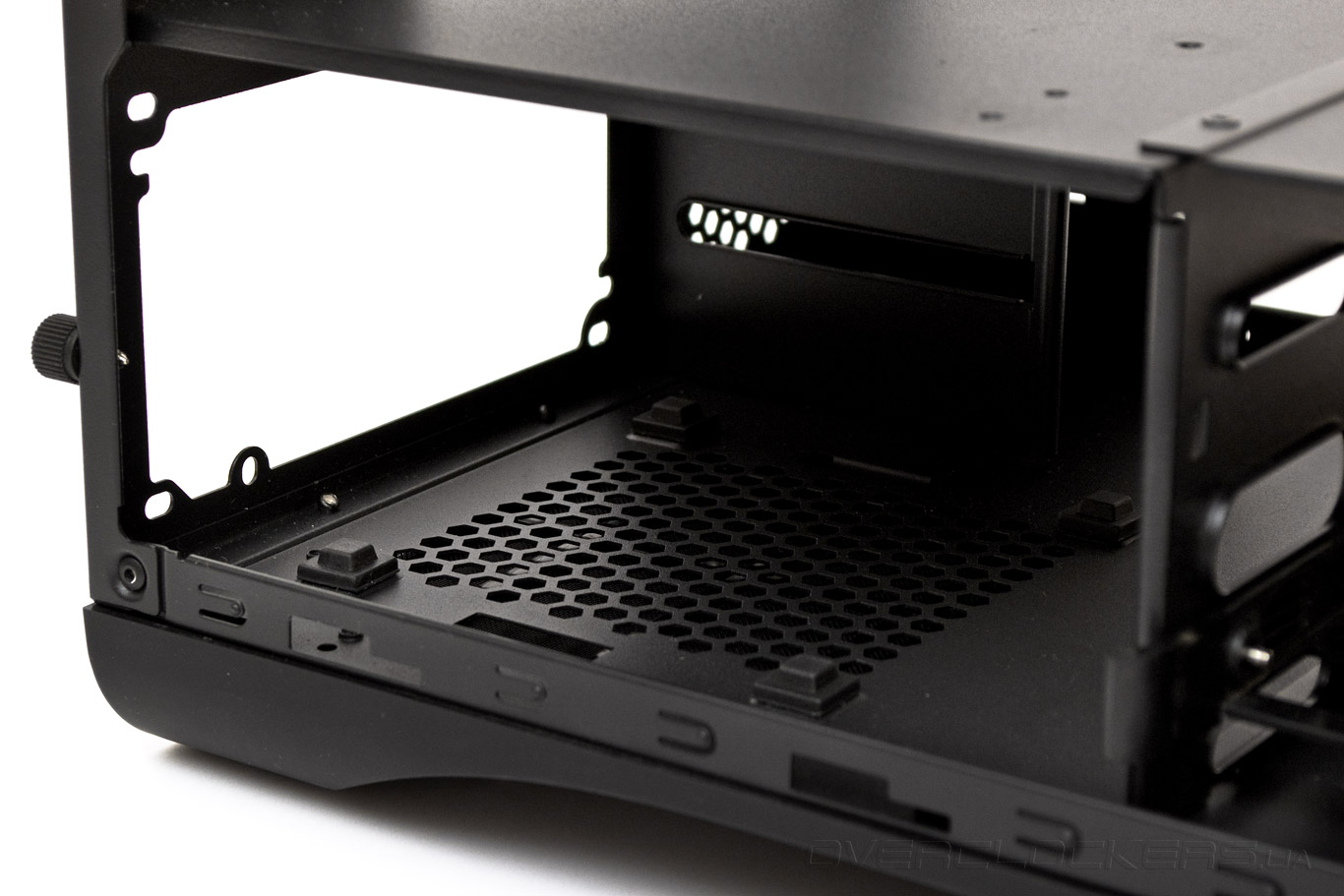

Посадочное место блока питания снабжено виброизолирующими прокладками. Пространство в целом выглядит стесненным, вероятно здесь лучше использовать БП с модульной системой подключения кабелей, чтобы избежать их нагромождения.

AeroCool DS Cube

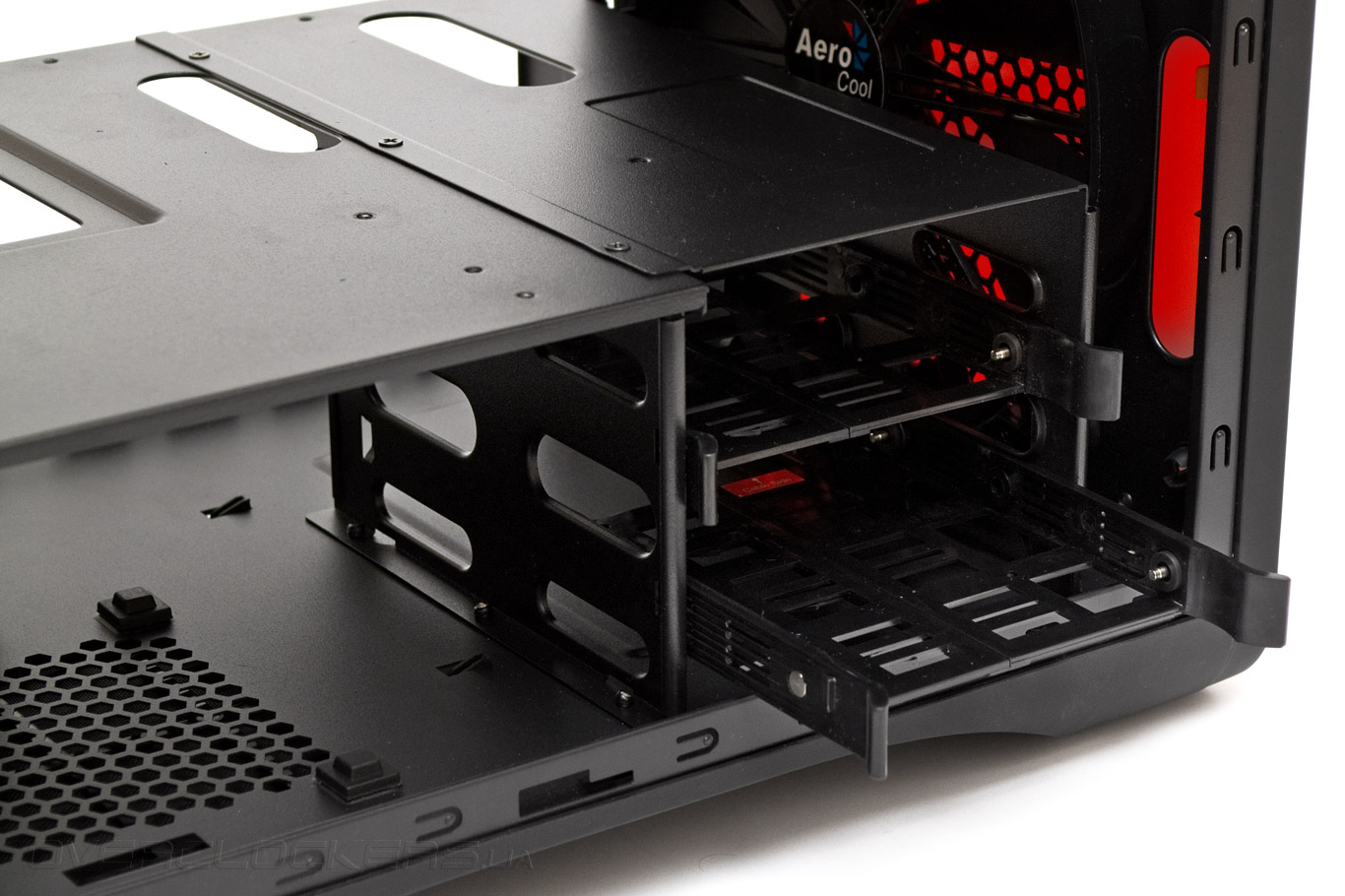

Корзина для двух 3,5″ накопителей находится спереди и снабжена выдвижными салазками. Крепится корзина на винтах и при желании ее можно легко снять, освободив место, например, для большого 200-мм радиатора СВО.

AeroCool DS Cube

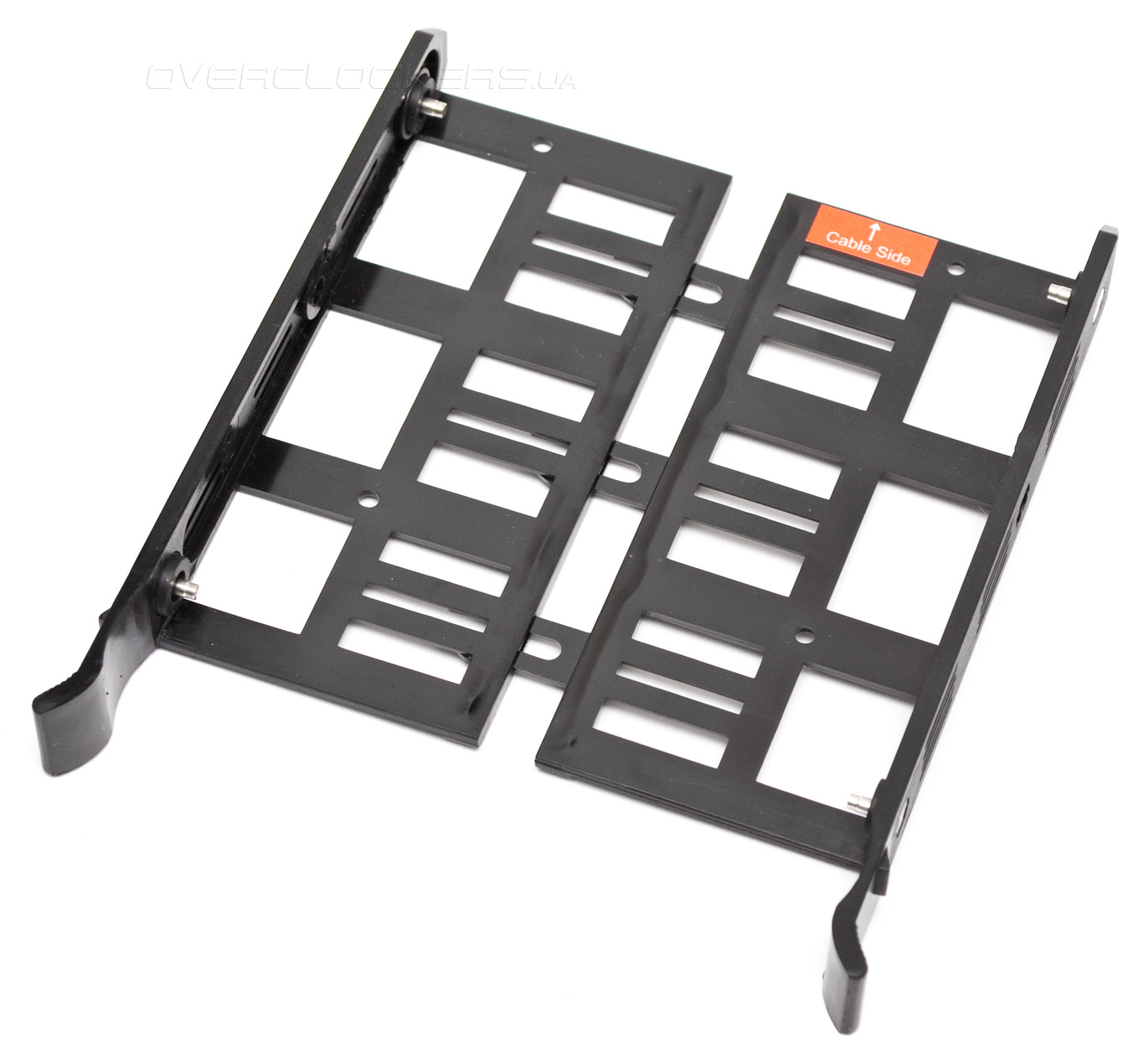

Раздвижные салазки имеют по бокам виброизолирующие шпильки и могут принять 3,5″ накопитель без использования отвертки. Есть отверстия и для установки 2,5″ дисков, но крепиться они будут винтами и здесь уже не обойтись без отвертки.

AeroCool DS Cube

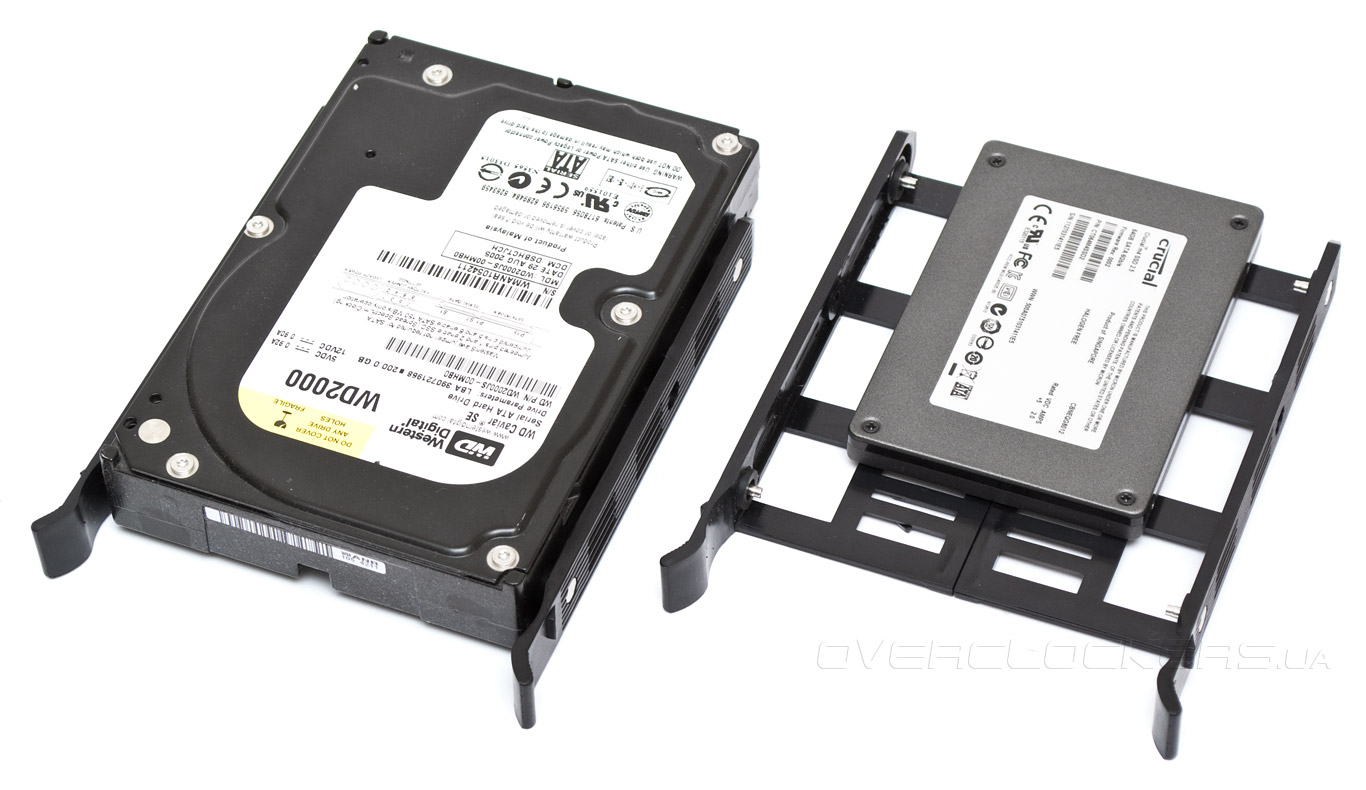

Так выглядят смонтированные накопители. Для них предусмотрена только одна ориентация — разъемами подключения назад.

AeroCool DS Cube

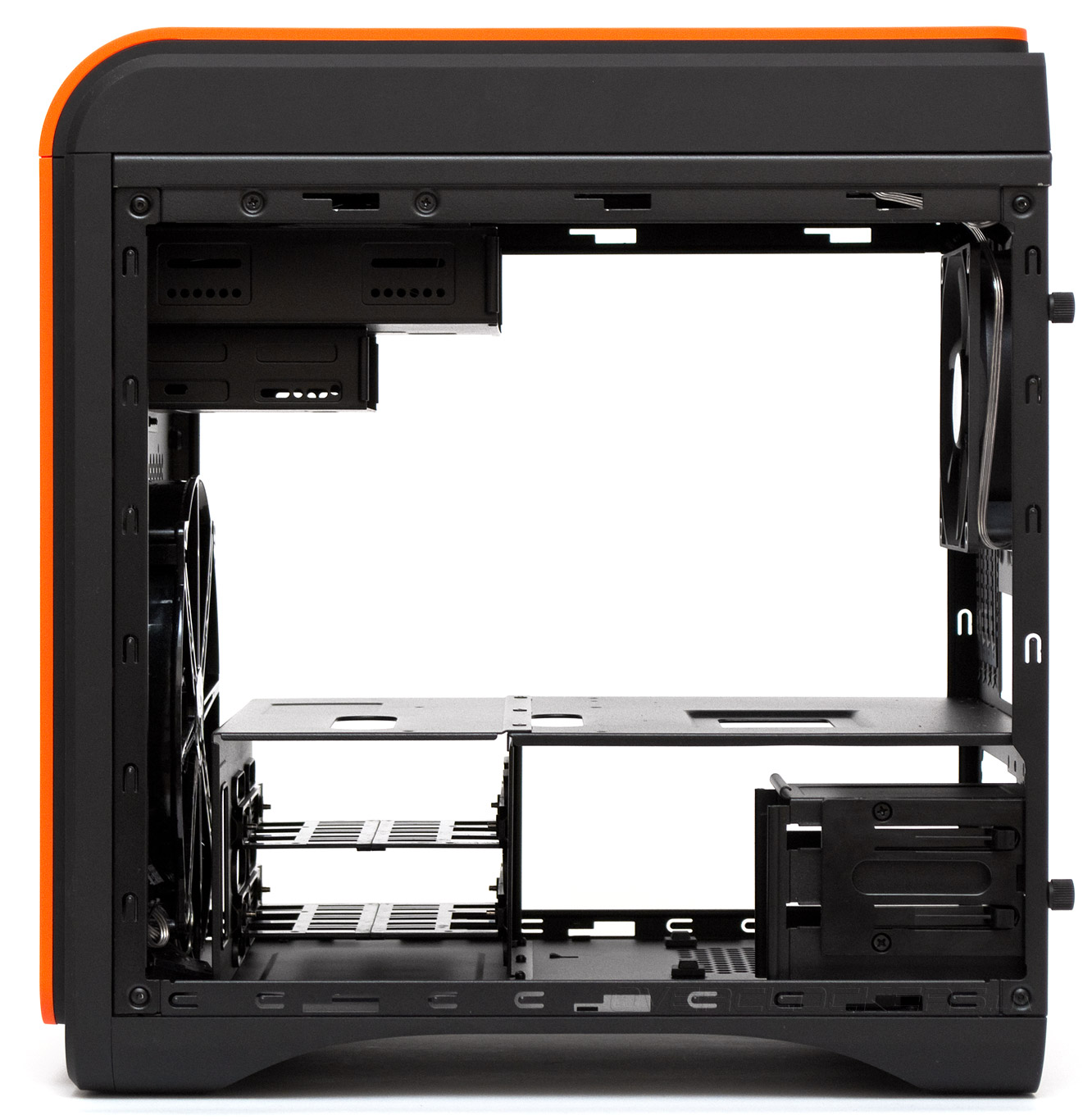

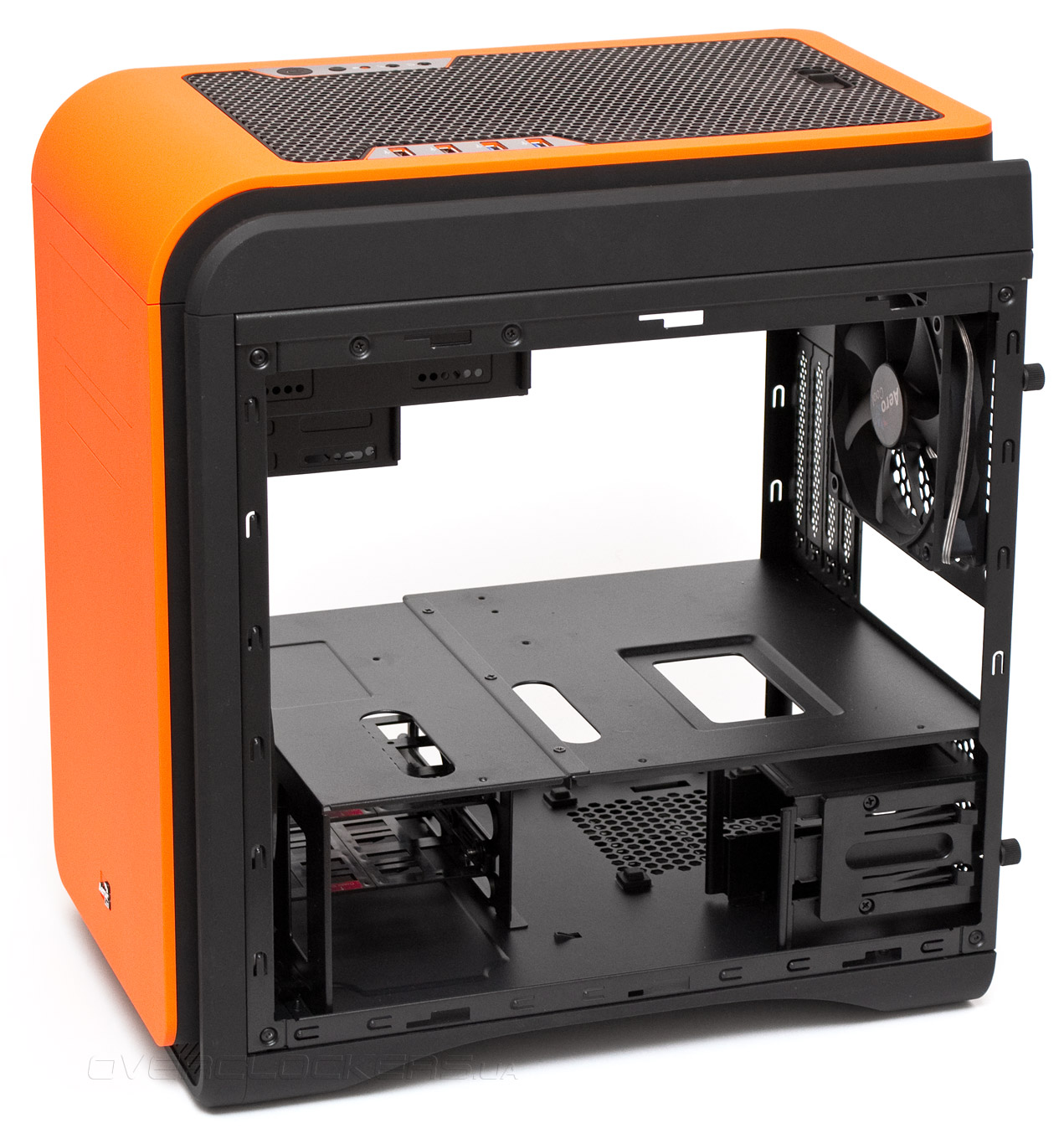

Взгляд на корпус с другой стороны не открывает нам ничего нового.

AeroCool DS Cube

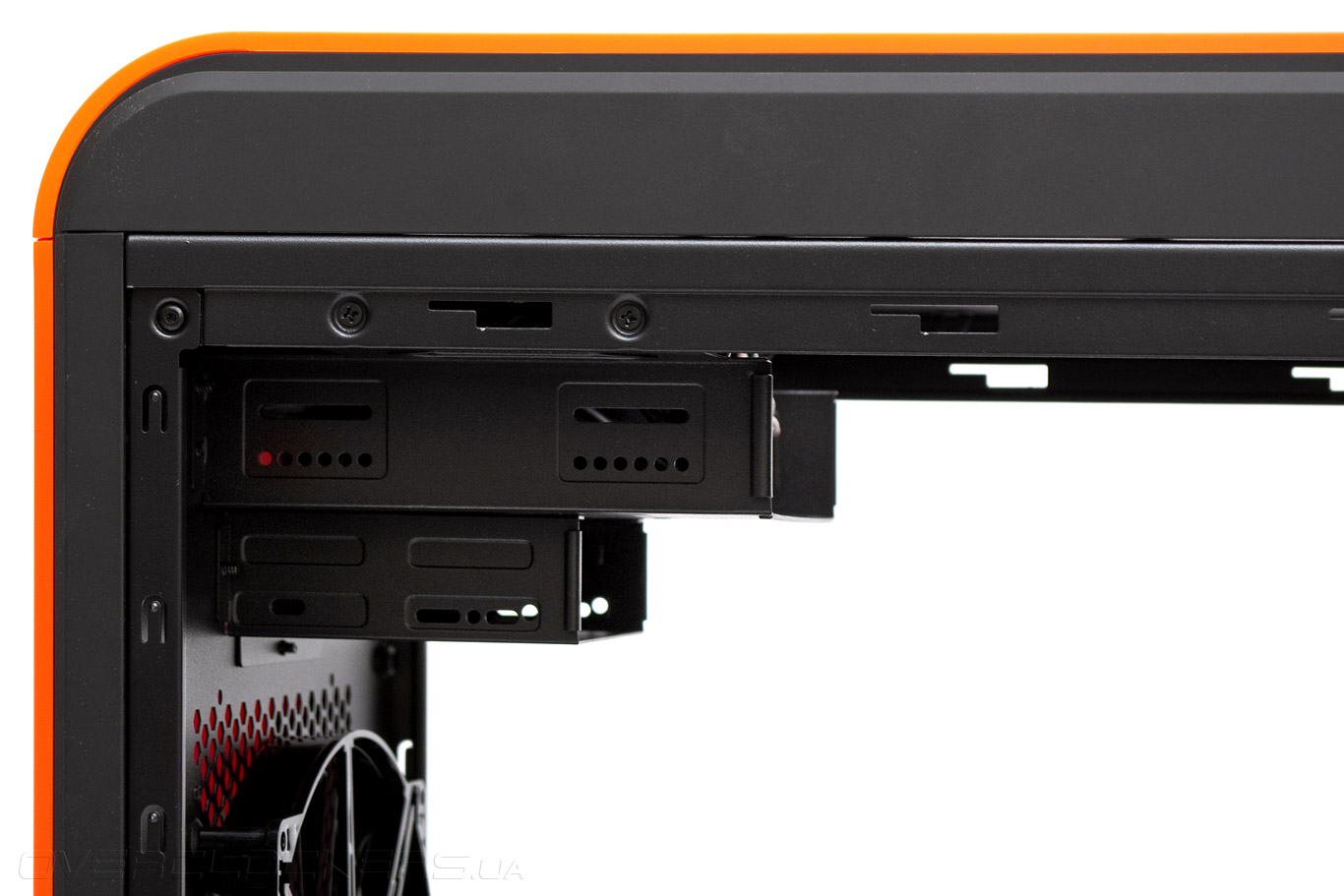

Спереди вверху находится по одной корзине для устройств 5,25″ и 3,5″. Безвинтовая система крепления отсутствует.

AeroCool DS Cube

На передней перфорированной стенке мы видим предустановленный 200-мм вентилятор. Чтобы его демонтировать, понадобится снять упомянутые выше корзины.

AeroCool DS Cube

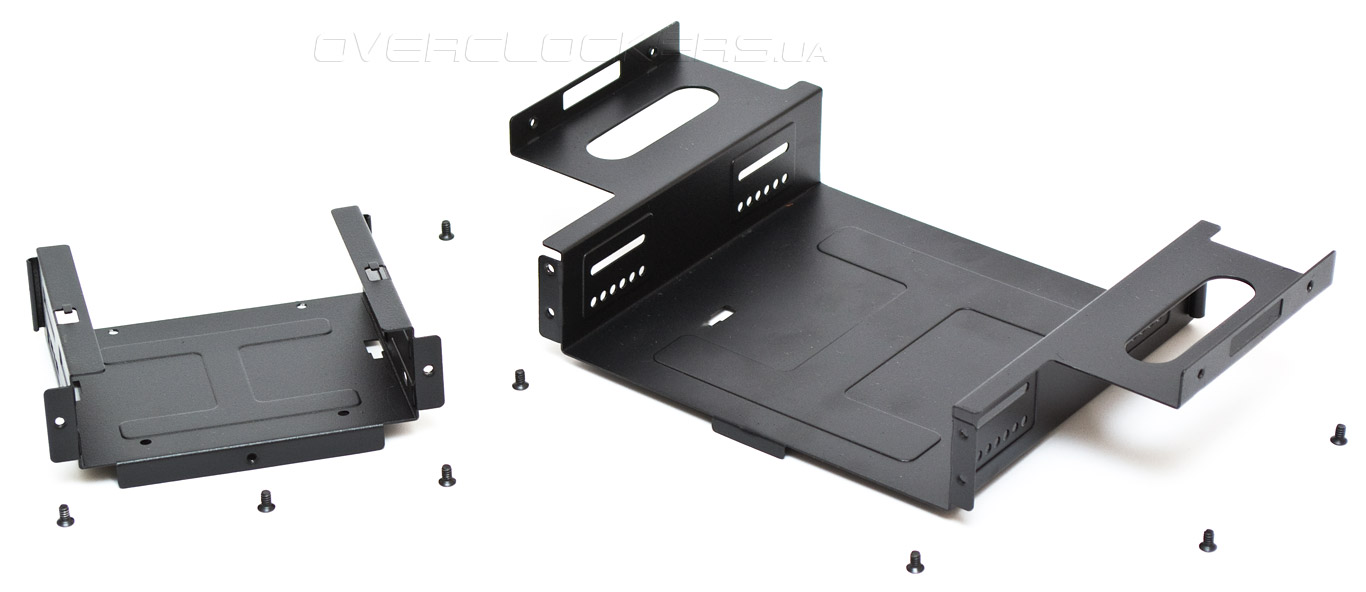

Для демонтажа снимаем переднюю панель и выкручиваем сначала три винта из корзины 3,5″, а сняв шесть винтов, освобождаем корзину 5,25″.

AeroCool DS Cube

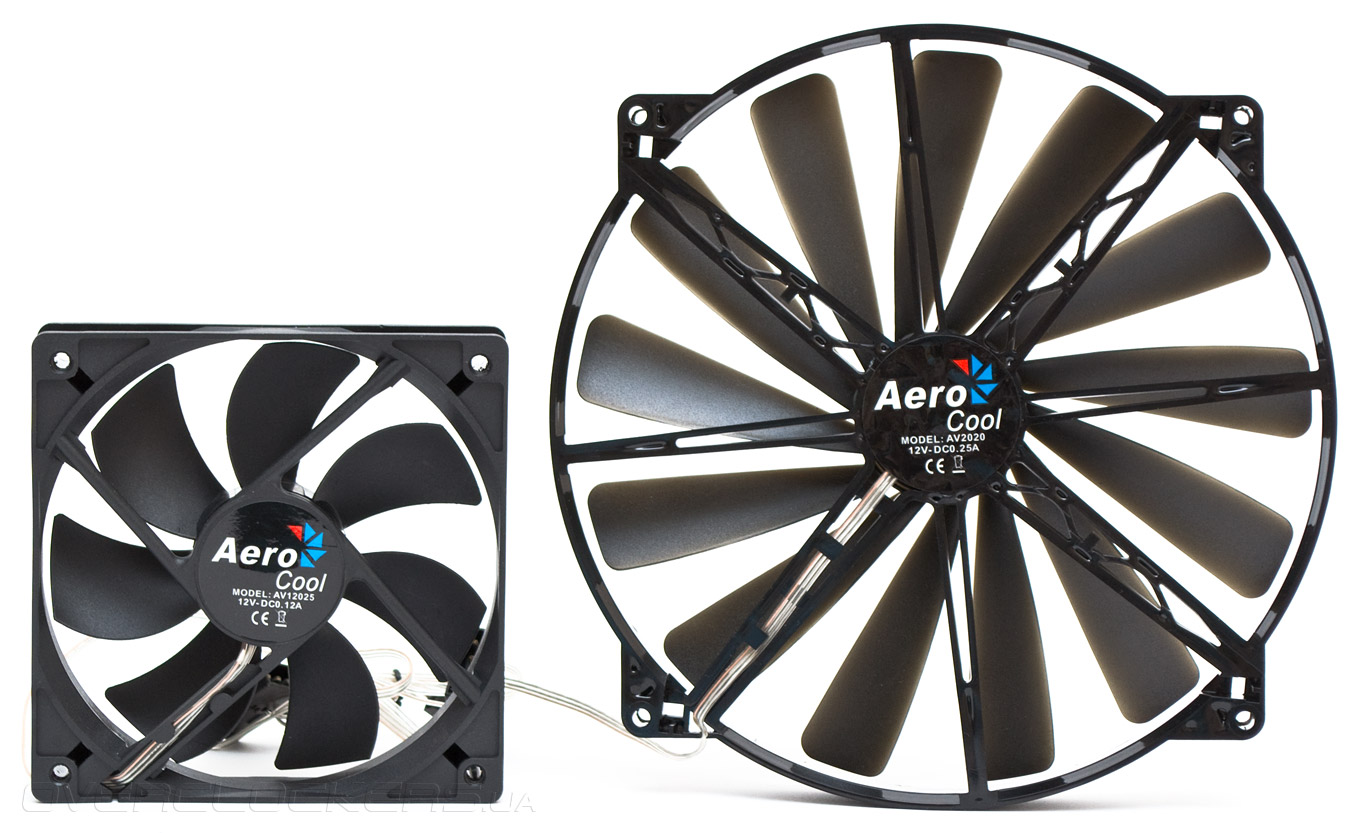

В AeroCool DS Cube есть два предустановленных вентилятора. Оба имеют два варианта подключения к питанию — через стандартный трехконтактный разъем или через «молекс». Длина шнура у каждого составляет 400 мм (+50 мм для «молекса»). 120-мм модель стартует с 5 В, 500 об/мин и уровня шума 34 дБ (А). При 7 В получаем 700 об/мин и 35 дБ (А). На полной скорости в 1000 об/мин имеем 41 дБ (А), что все еще достаточно тихо. 200-мм вентилятор имеет толщину 20 мм. Его крыльчатка начинает вращаться при 6 В на скорости 400 об/мин и 37 дБ (А). Порог бесшумности для него — 500 об/мин, 7 В и 39 дБ (А). На полной скорости пропеллер демонстрирует 700 об/мин и 43 дБ (А). Посторонних шумов обе модели не имеют. Маркировка и электрические характеристики видны на фотографиях.

AeroCool DS Cube

Сзади, с левой стороны корпуса, установлена продольно корзина для двух 2,5″ накопителей.

AeroCool DS Cube

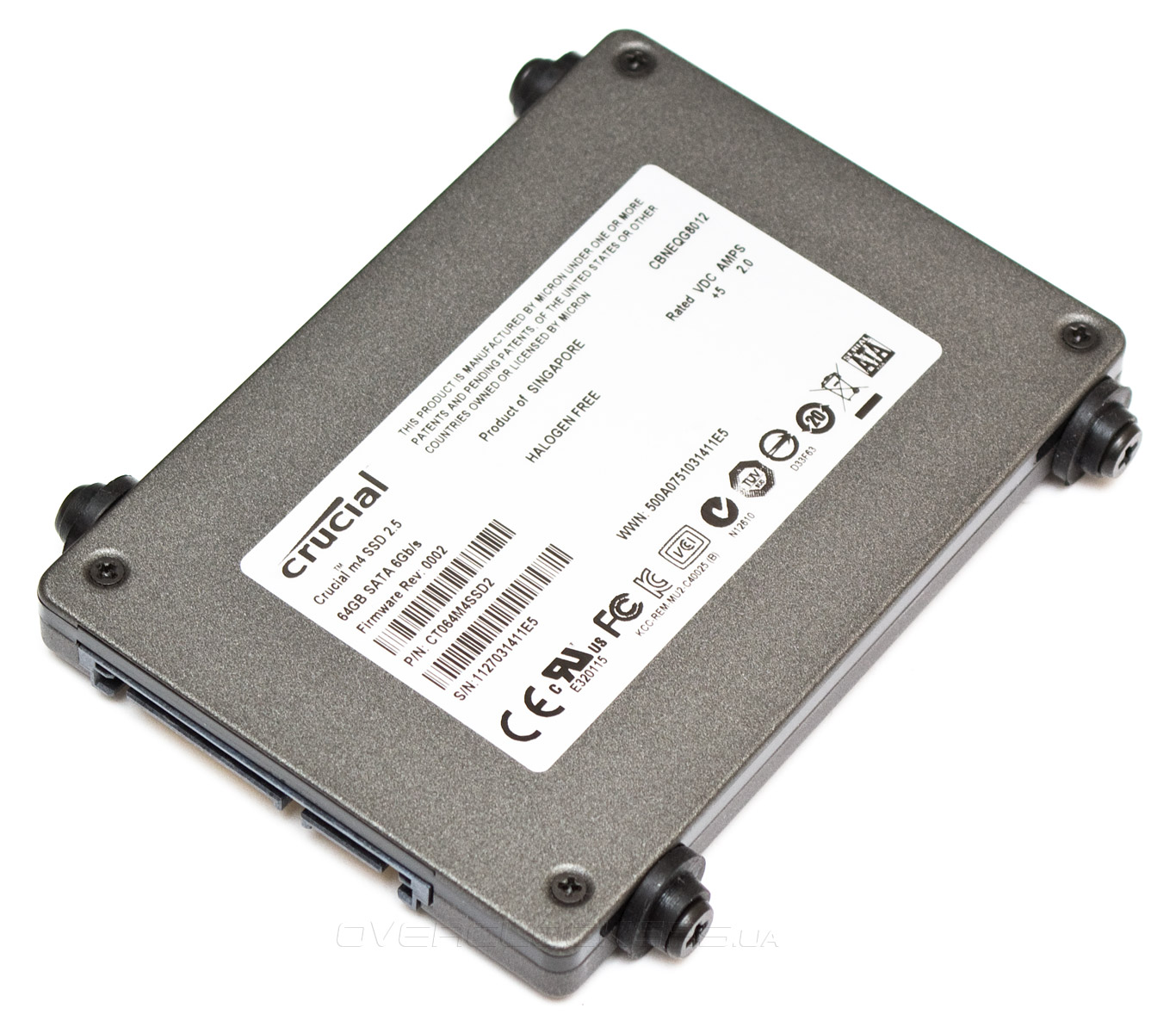

Чтобы смонтировать 2,5″ накопитель в данную корзину, сначала необходимо прикрутить к нему по бокам резиновые прокладки.

AeroCool DS Cube

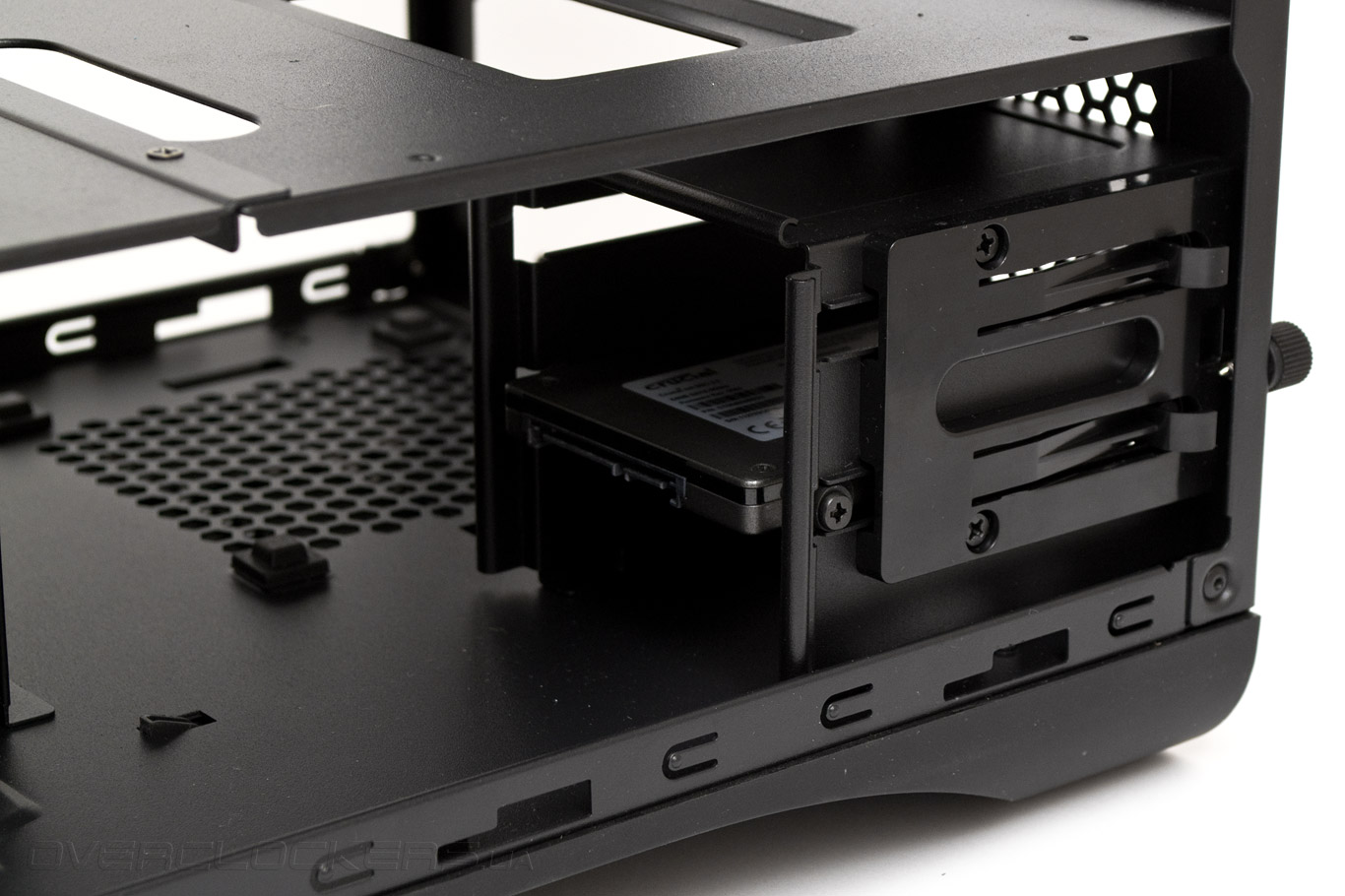

Затем, просто вставить 2,5″ диск в корзину до щелчка. Чтобы извлечь накопитель, нужно будет всего лишь оттянуть пластиковую клипсу сбоку.

AeroCool DS Cube

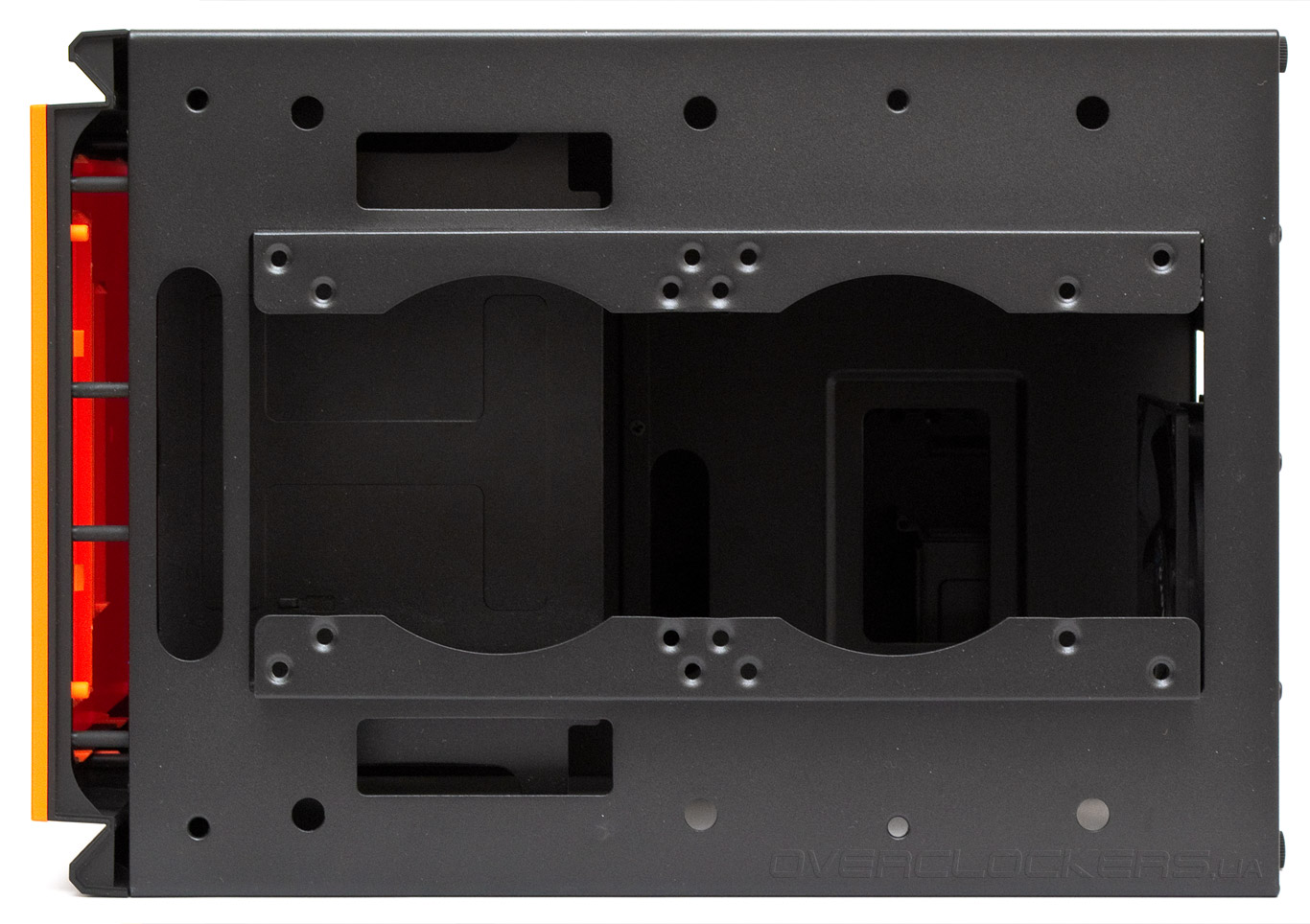

Сняв верхнюю панель, мы увидим посадочные места для двух 120- или 140-мм пропеллеров. Группа отверстий для 120-мм вентиляторов сдвинута вперед, чтобы освободить место сзади для шлангов новомодных двухсекционных необслуживаемых СВО.

AeroCool DS Cube

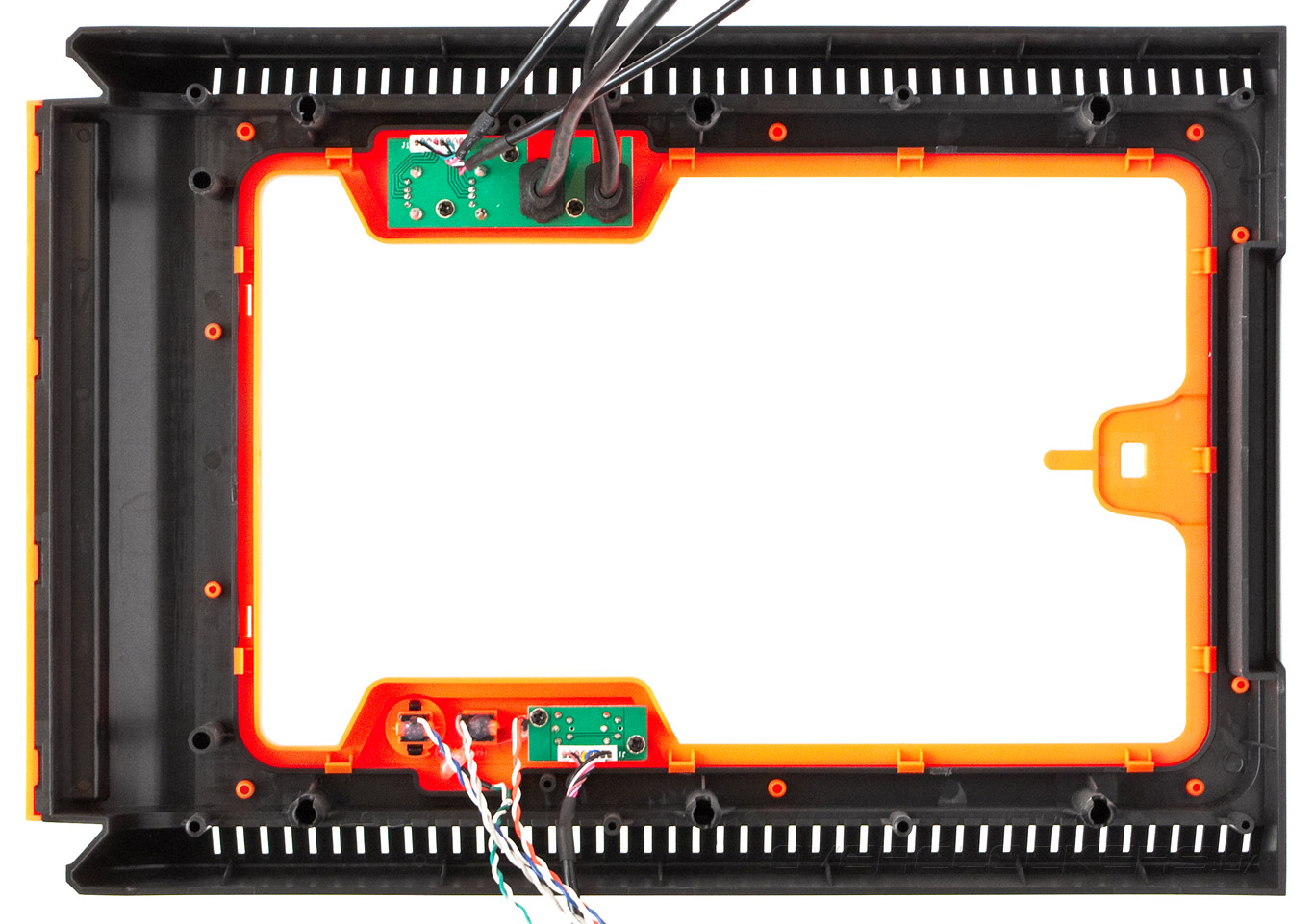

Так выглядит верхняя панель без крышки изнутри. Держится на шести пластиковых клипсах типа "тюльпан", снимается легко. Главное — не забыть освободить провода перед демонтажем.

AeroCool DS Cube

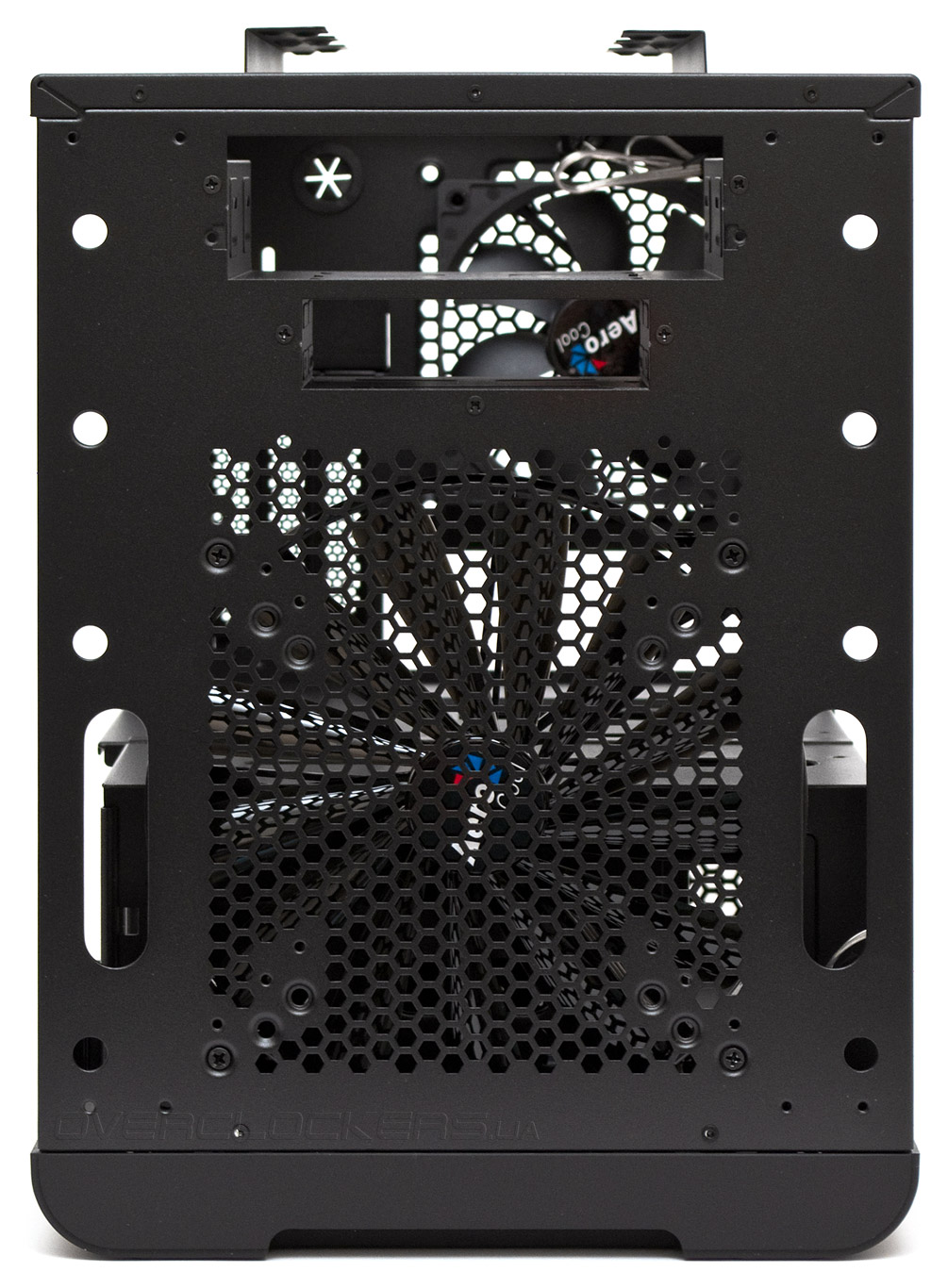

На передней панели есть посадочные отверстия для одного 120/140- или 200-мм вентилятора. Пылевой фильтр, к сожалению, отсутствует.

AeroCool DS Cube

Снимается так же легко, как и верхняя панель, тоже держится на шести клипсах. Уверены, что энтузиасты, желающие улучшить охлаждение корпуса, легко смогут сделать красивые отверстия в сплошном пластике.

AeroCool DS Cube

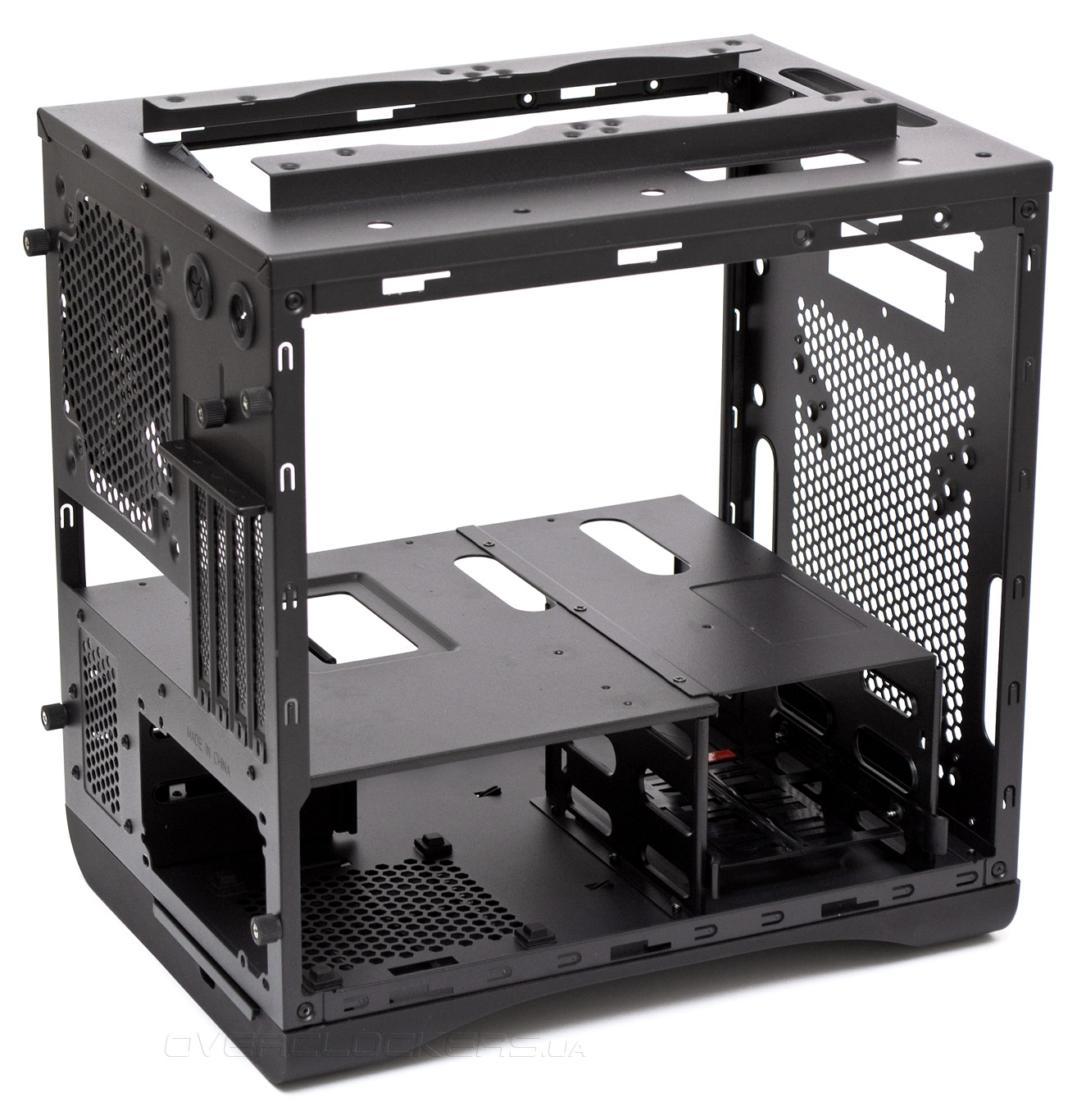

Шасси без пластмассового обвеса вполне может послужить в качестве хорошего открытого стенда для тестирования комплектующих.

AeroCool DS Cube

Без верхних корзин можно воочию убедиться, как много пространства удалось поместить в столь маленький объем. Тем не менее, в случае установки крупного кулера, вроде Noctua NH-D14 или двухсекционной системы жидкостного охлаждения, корзину 5,25″ в любом случае придется снять из-за конфликта по габаритам.

AeroCool DS Cube

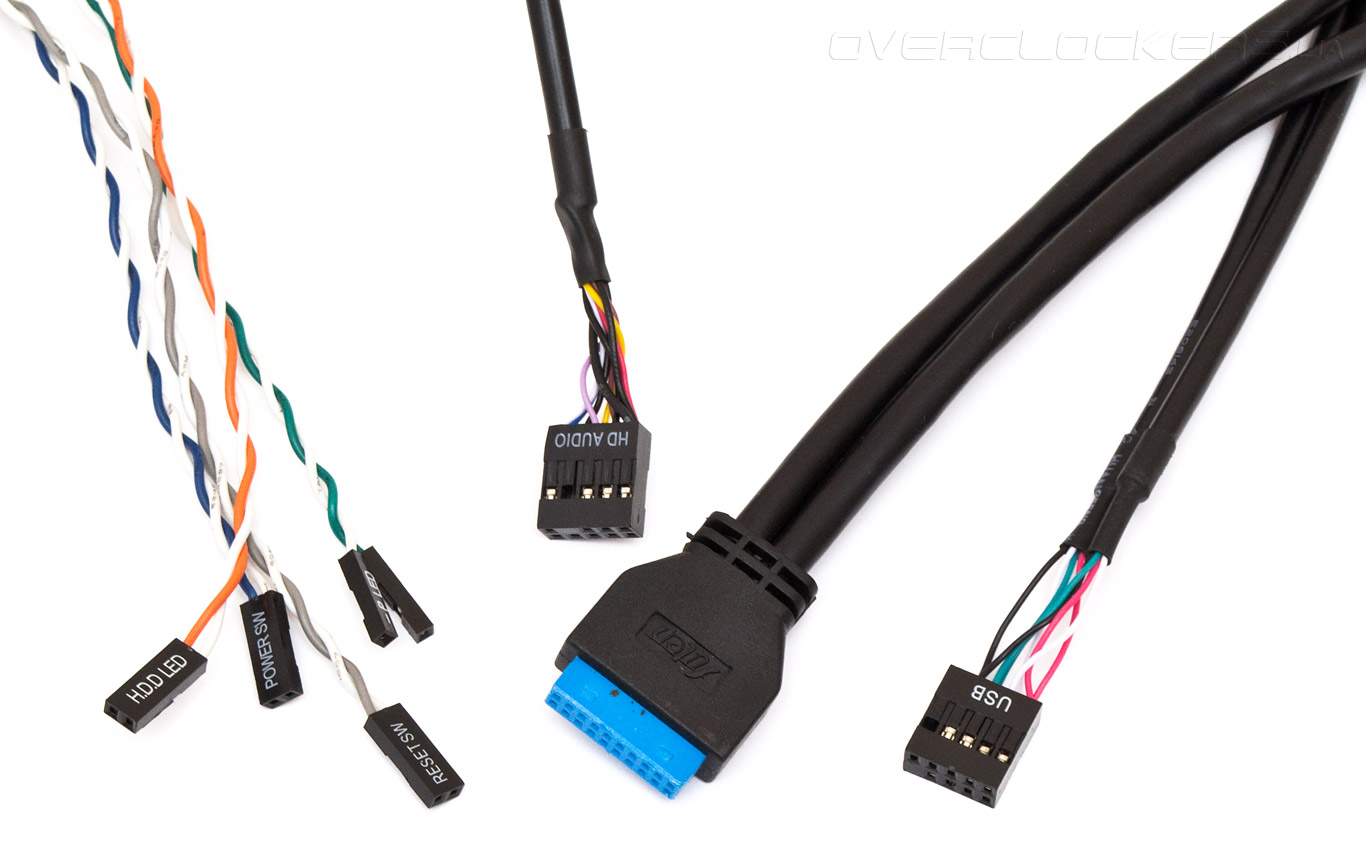

Набор проводов от передней панели включает в себя четыре стандартных шлейфа от кнопок запуска и перезагрузки ПК, индикаторов активности накопителей и питания, кабель HD Audio, одну колодку от USB 3.0 и еще одну от USB 2.0.

AeroCool DS Cube
