Обзор и тестирование видеокарты EVGA GeForce GTX 960 SuperSC ACX 2.0+

Недавно мы имели возможность познакомиться с топовыми модификациями GeForce GTX 970 и GeForce GTX 980 от компании EVGA. Настало время взглянуть на более доступные для широкого круга потребителей решения. В центре нашего внимания окажется одна из самых быстрых версий GeForce GTX 960 этого производителя с серьезным заводским разгоном и уже знакомым нам кулером ACX 2.0. Заодно в очередной раз будет обновлен список тестов, что позволит дополнить ранее полученные данные результатами в новых игровых приложениях.


EVGA GeForce GTX 960 SuperSC ACX 2.0+

Рассматриваемый продукт поставляется в коробке средних размеров, внешнее оформление которой отвечает единому дизайну EVGA.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

На обратной стороне упаковки есть окошко для сверки серийного номера на плате и коробке. Видеоадаптер зафиксирован в прозрачном каркасе.

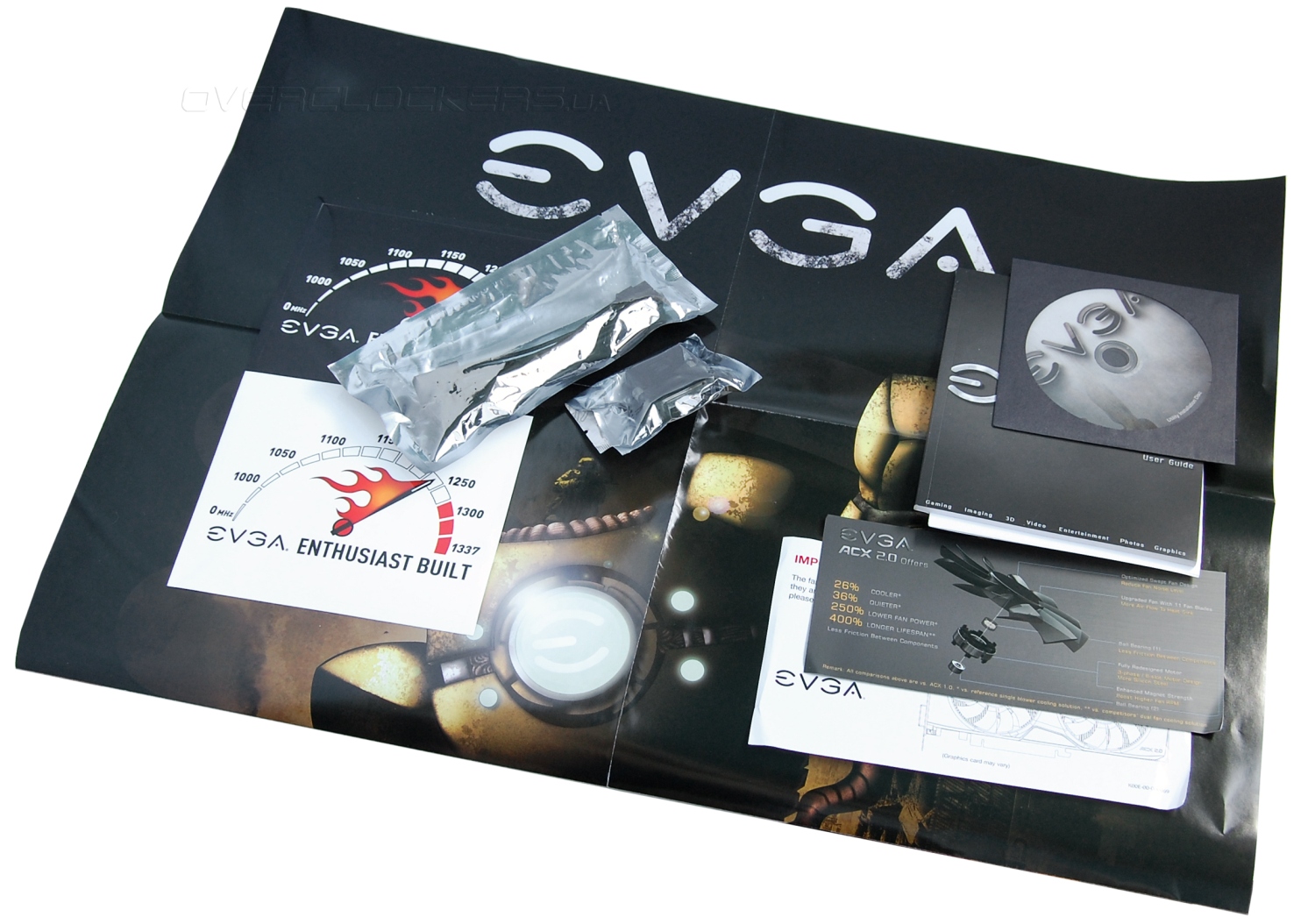

Комплект поставки обширный:
  • два переходника питания с «молекс» на PCI-E 8-pin;
  • переходник DVI/D-Sub;
  • инструкции;
  • диск с программным обеспечением;
  • большой плакат EVGA;
  • пара наклеек EVGA со стилизованным изображением спидометра.
EVGA GeForce GTX 960 SuperSC ACX 2.0+

Обнаруживая внутри коробки такой объем полиграфической продукции, сразу ощущаешь, что в руки попало изделие от солидной компании. Для полного счастья не хватает лишь кода какой-то игры. Его можно получить благодаря совместной акции с NVIDIA и CD Projekt RED. Если приобрести EVGA GeForce GTX 960 SuperSC у одного из торговых партнеров, поддерживающих акцию, вы можете стать обладателем игры Witcher 3.

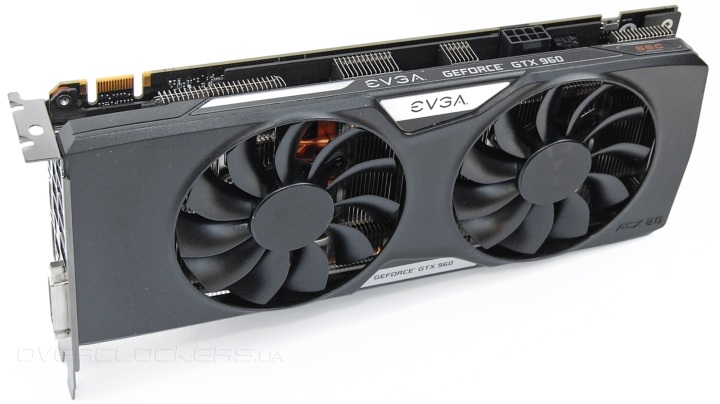

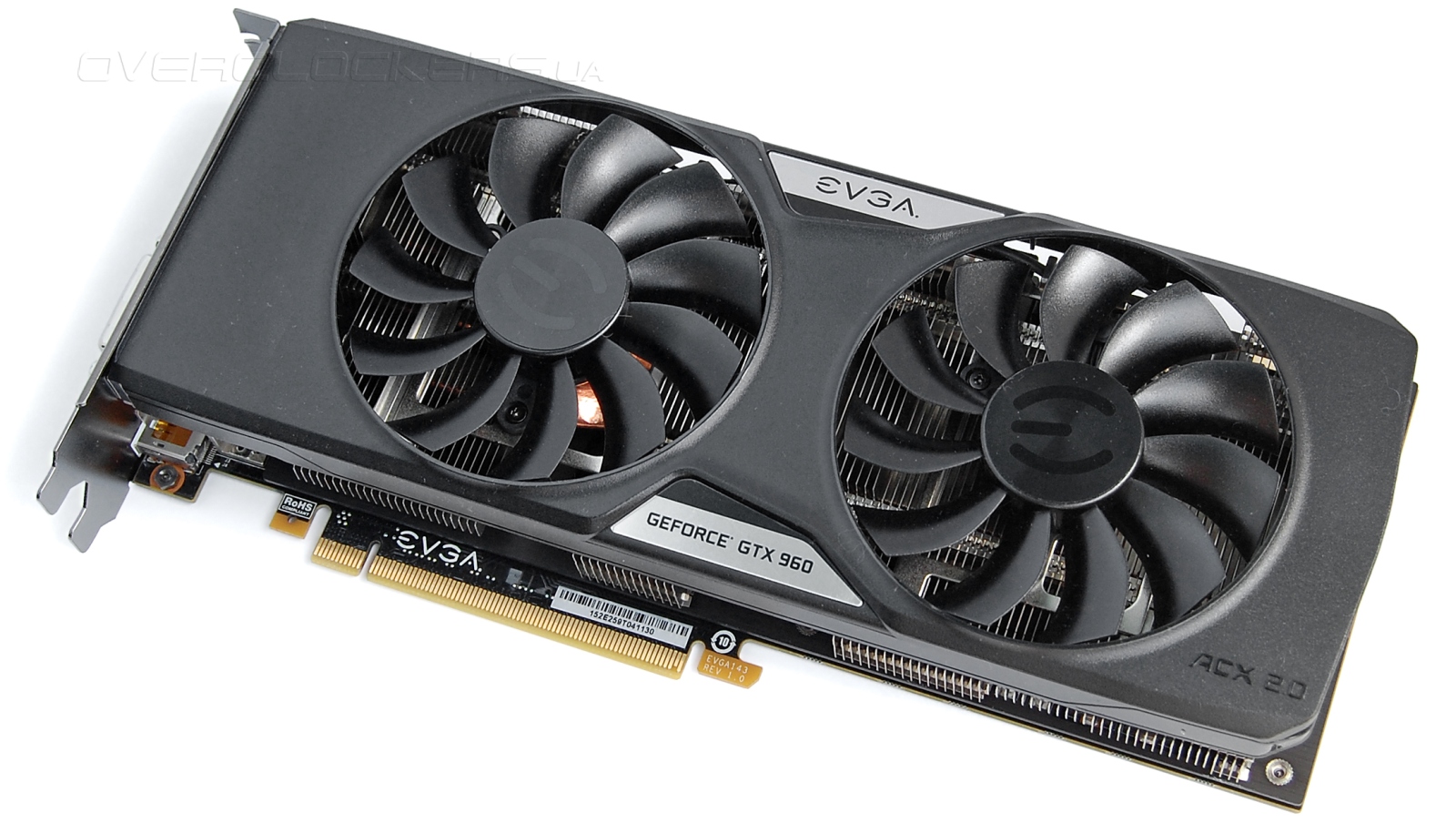

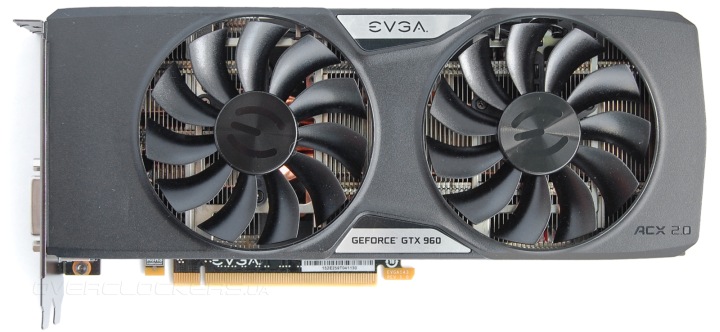

Внешне видеокарта не отличается от других моделей EVGA с двухвентиляторной системой охлаждения. Черный кожух без множества изгибов и хитрых геометрических вырезов. На лицевой стороне присутствует логотип компании и номер модели GeForce. Длина карты составляет примерно 25,5 см.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

Под вентиляторами видна плотная решетка пластин радиатора и тепловые трубки. Сами вентиляторы выделяются необычной изогнутой формой лопастей.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

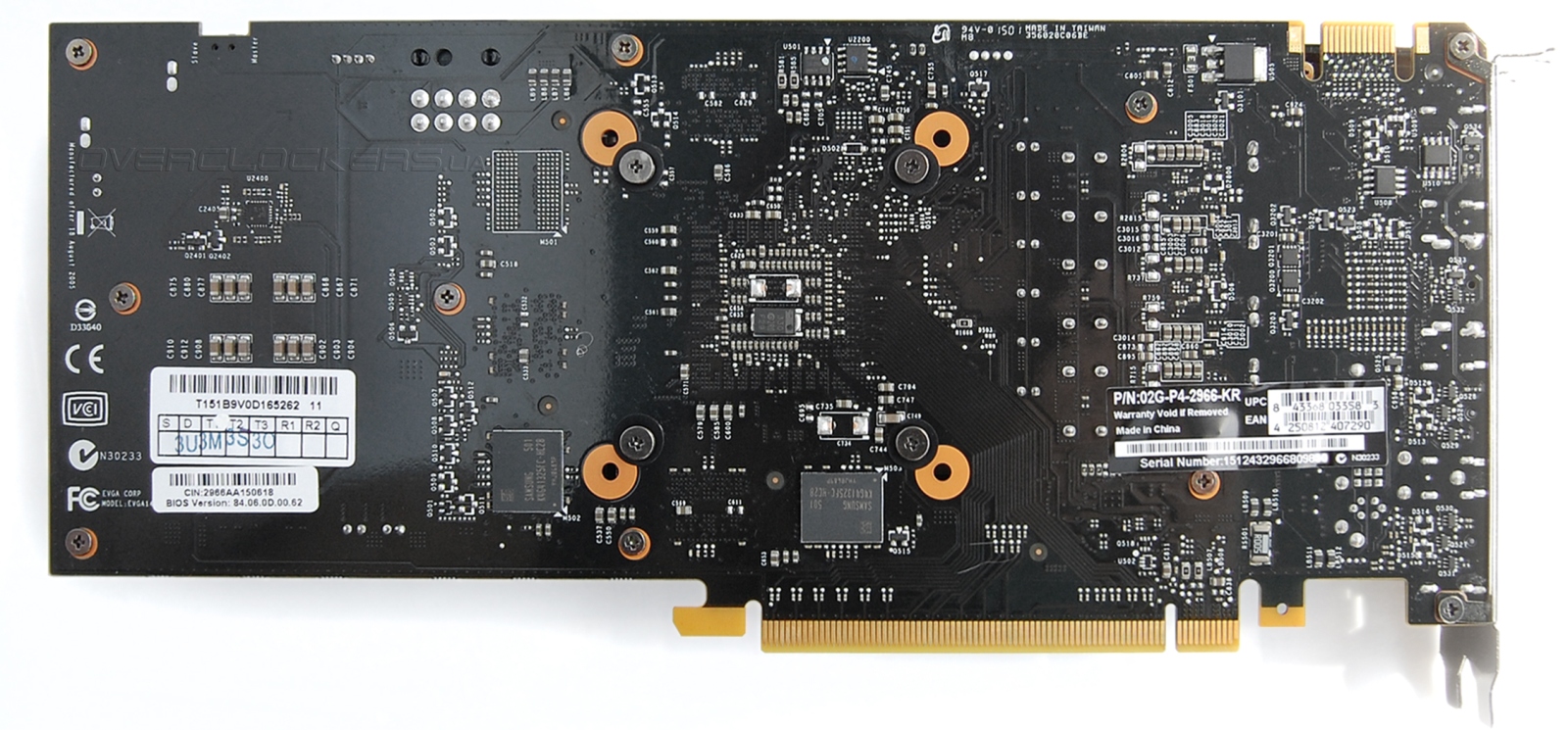

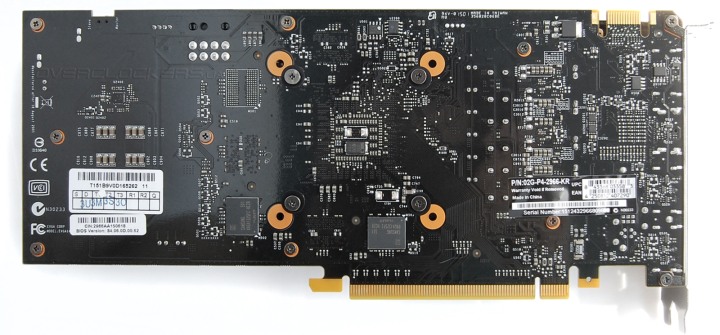

Размеры печатной платы не отличаются от общих размеров, хотя многие карты этой серии выпускаются в укороченном варианте с компактной PCB. В углу, возле разъема питания, есть небольшой вырез. Там располагается переключатель BIOS. Видеокарта может работать с двумя прошивками, что пригодиться любителям тонких экспериментов с разгоном.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

Сам разъем питания расположен ближе к центру, что нельзя назвать удобным вариантом для размещения кабелей внутри системного блока. На боковую грань нанесено множество надписей. О принадлежности к линейке SuperSC информирует аббревиатура SSC в углу. Кстати, SC изначально расшифровывается как SuperClocked. То есть в итоге получается SuperSuperClocked Edition какой-то.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

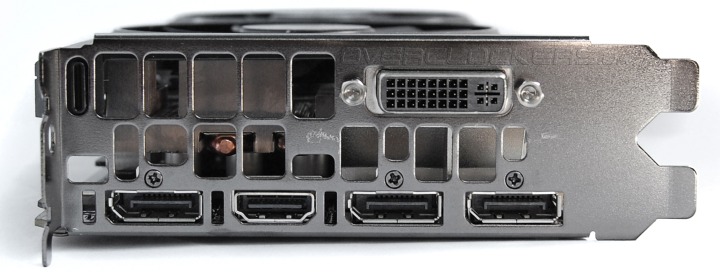

Набор интерфейсных разъемов соответствует стандартной конфигурации эталонной версии GeForce GTX 960: три DisplayPort, один HDMI и один DVI. Свободное место на задней панели испещрено вентиляционными отверстиями.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

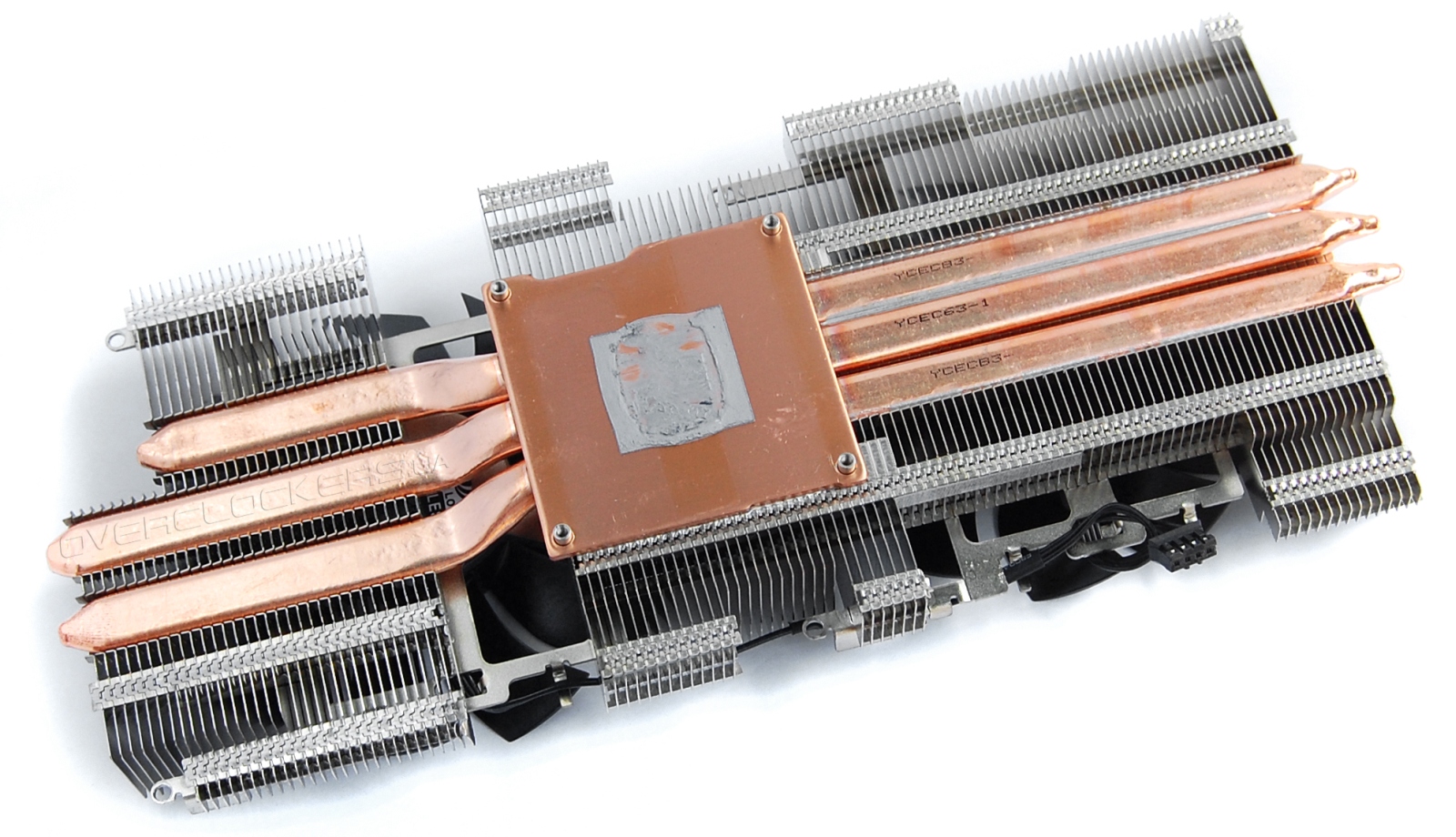

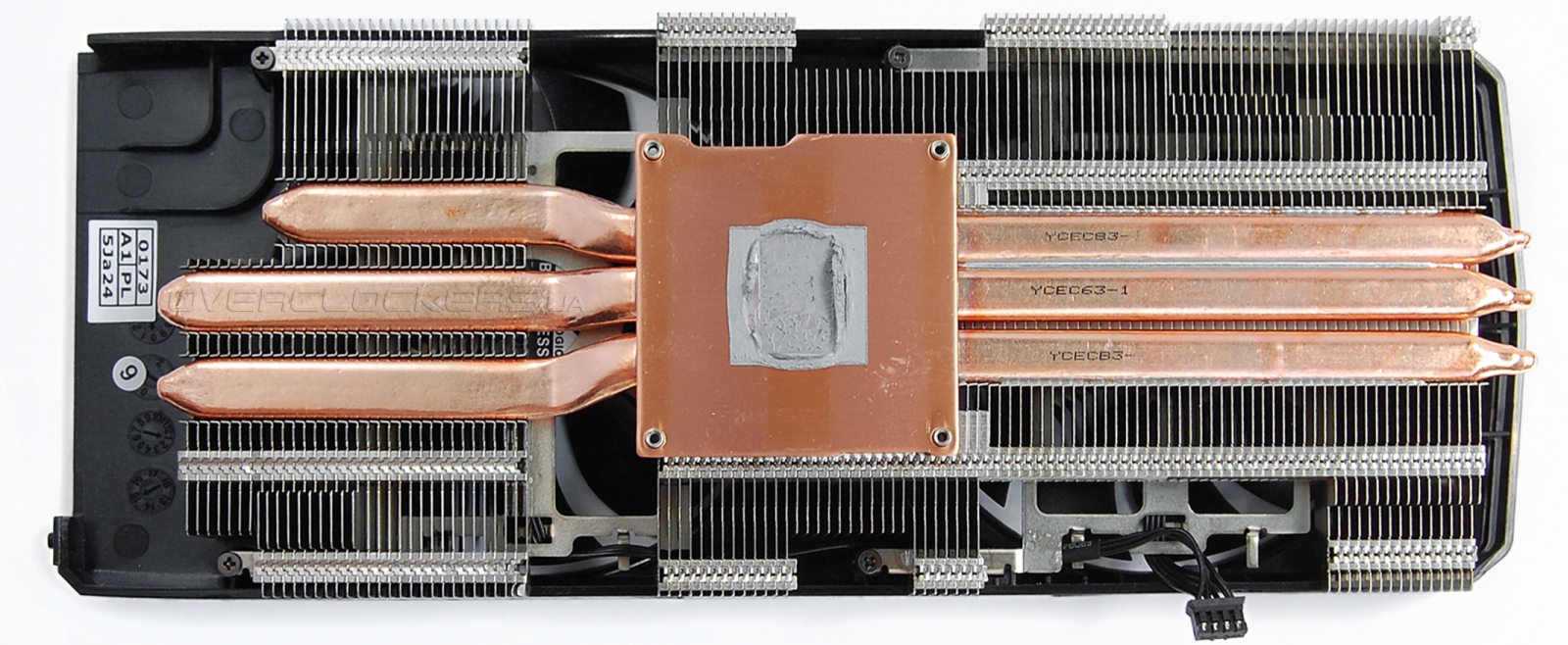

Система охлаждения ACX 2.0+ у данной видеокарты напоминает старшие модели, но с некоторыми отличиями. Количество тепловых трубок уменьшено до трех, хотя они большого диаметра в 8 мм. Трубки и медное основание, контактирующее с поверхностью графического ядра, обходятся без никелированного покрытия.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

Трубки приплюснуты и тянутся вдоль плоскости платы, неся на себе массив пластин, рассеивающих тепло. Трубки напаяны на основание, две спаяны между собой в месте соприкосновения почти по всей своей длине.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

Пластины расположены перпендикулярно направлению трубок. Часть пластин организована в виде отдельного сегмента в том месте, где трубки изгибаются и приподнимаются над основанием. Такой подъем нужен, чтобы не мешать электронным компонентам на плате.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

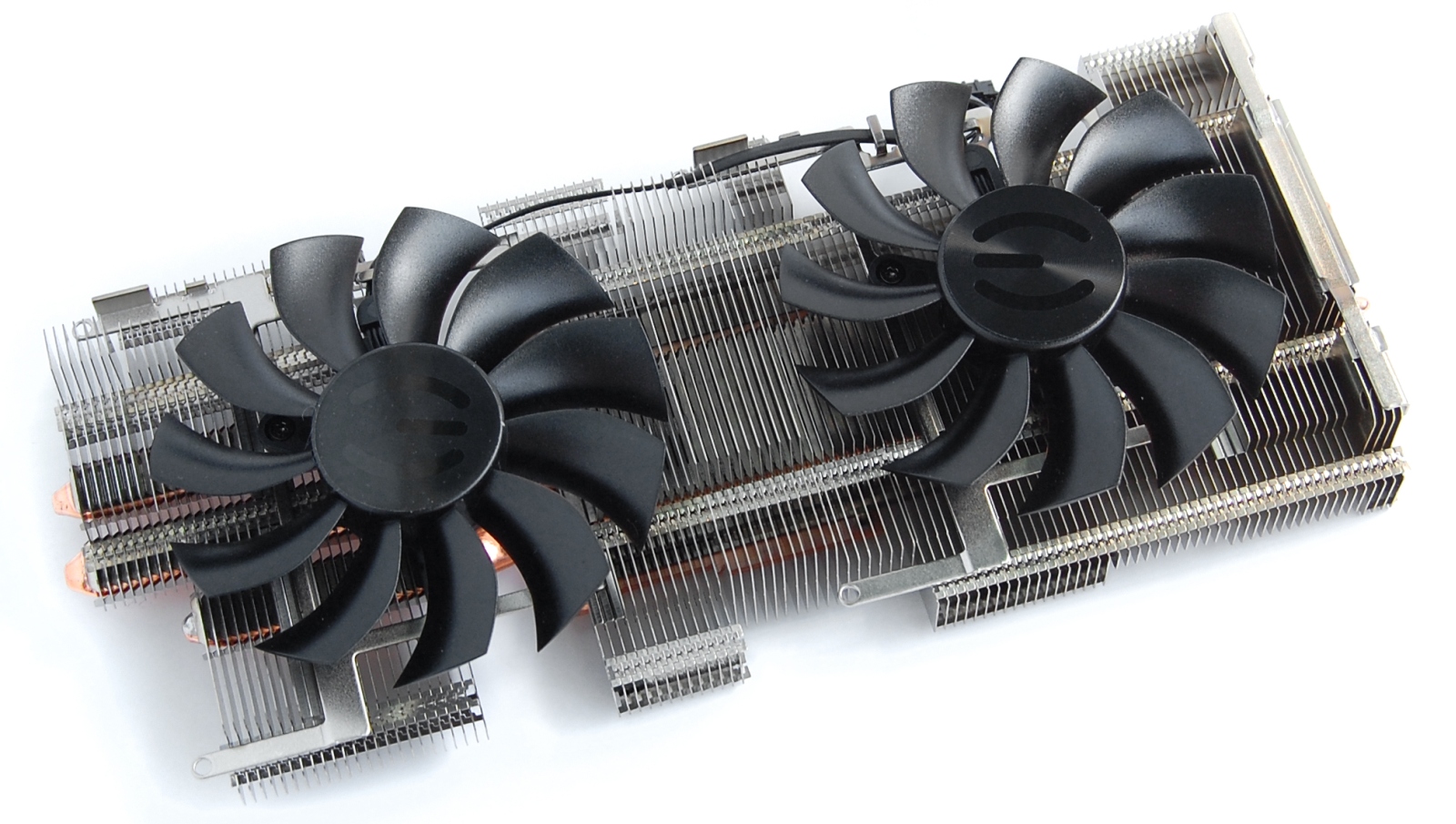

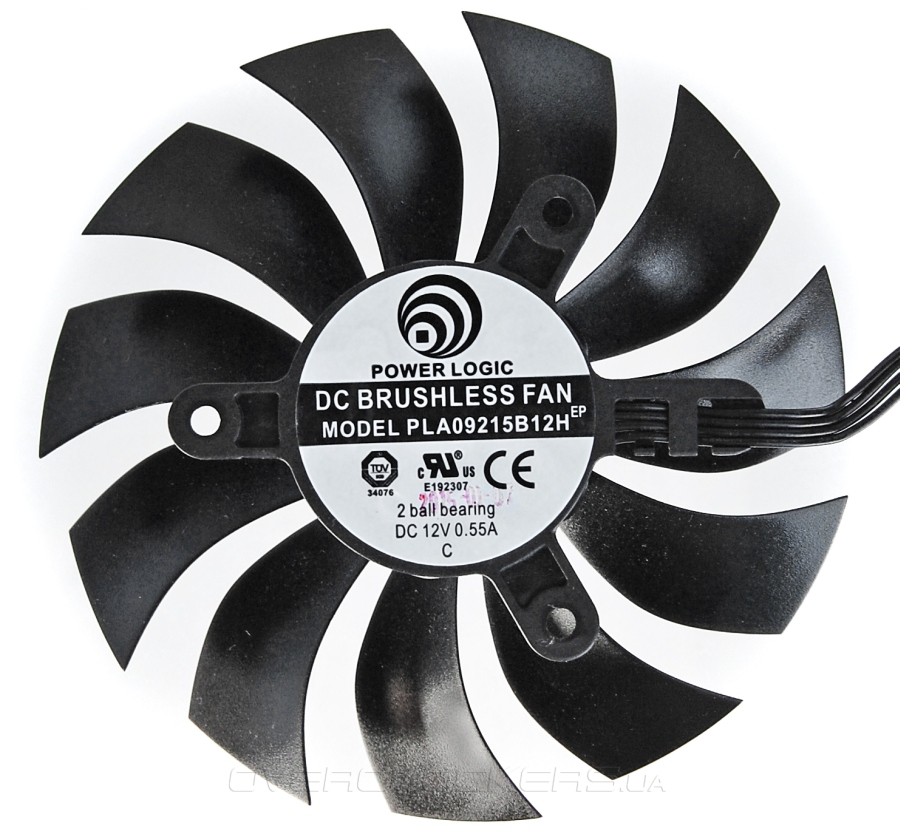

Пара вентиляторов Power Logic PLA09215B12H диаметром 92 мм обеспечивают обдув всей конструкции. Крыльчатка выделяется тем, что основной изгиб лопастей направлен в сторону противоположную их движению. Особый дизайн и конструкция вентиляторов являются следствием изысканием инженеров EVGA. По утверждению производителя это обеспечивает снижение шума.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

Плата накрыта пластиной-радиатором, контактирующей с транзисторами питающих цепей и микросхемами памяти.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

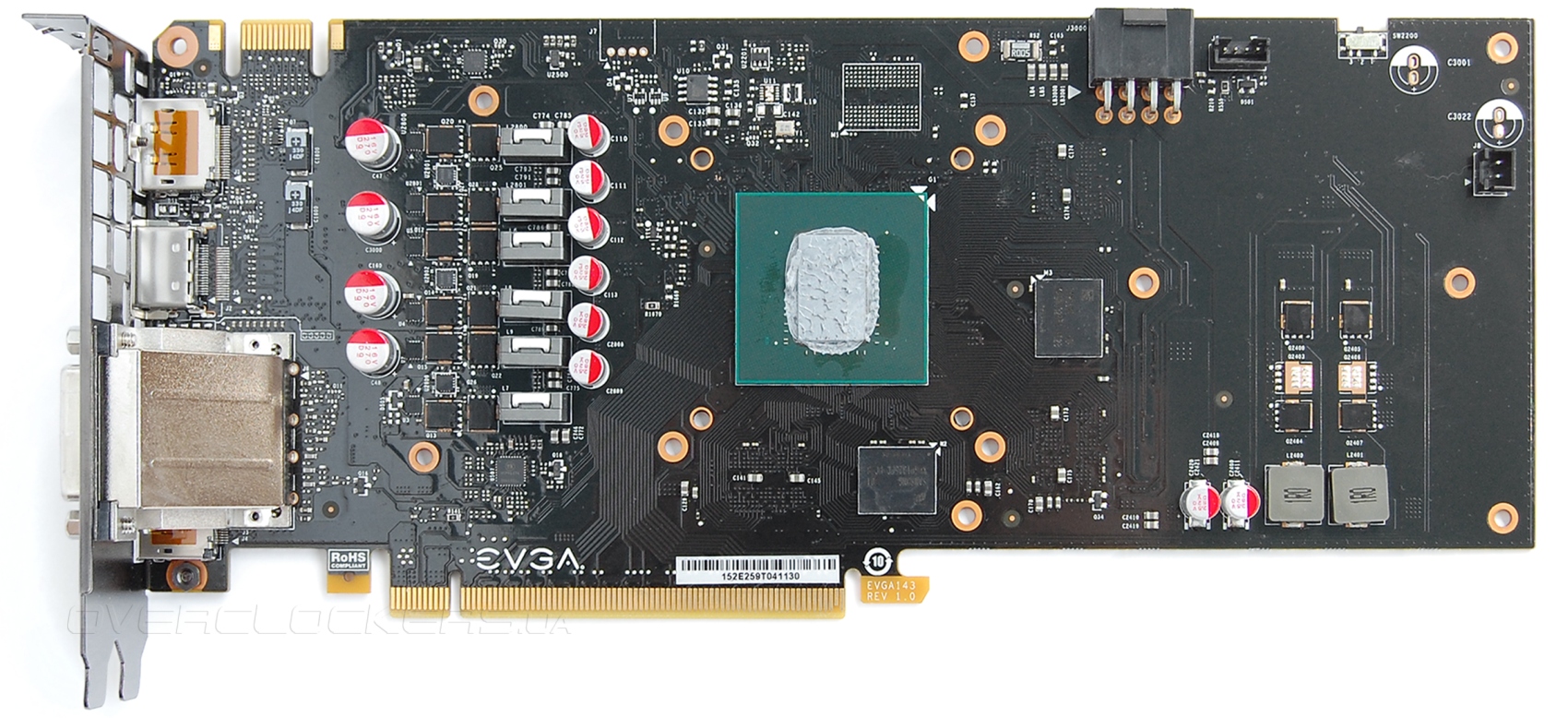

Узел питания GPU расположен в левой части платы и насчитывает аж шесть фаз. Хотя реально контроллер ON Semiconductor NCP 81174 управляет тремя линиями с удвоителями фаз. Память запитана от полноценного двухфазного преобразователя в правой части платы.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

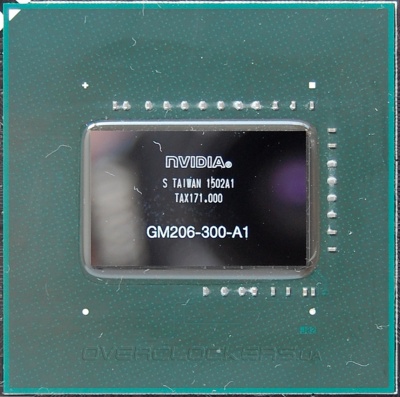

Процессор GM206-300-A1 является сердцем видеокарты.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

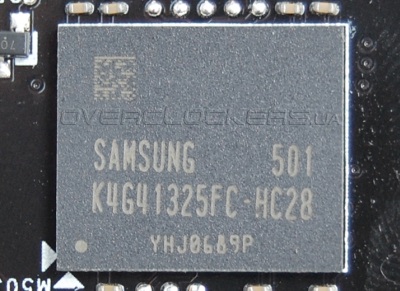

Типовые два гигабайта памяти набраны не менее типовыми микросхемами Samsung K4G41325FC-HC28 в количестве четырех штук, распаянных с обоих сторон платы.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

Базовая частота GPU повышена со стандартных 1126 МГц до 1279 МГц при среднем Boost Clock 1342 МГц, что соответствует частотной конфигурации Palit GeForce GTX 960 Super JetStream http://www.overclockers.ua/video/palit-geforce-gtx960-super-jetstream/. Небольшой минус на фоне упомянутого конкурента — стандартная частота памяти 7012 МГц.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

Согласно GPU-Z у данного экземпляра ASIC Quality равен 71,9 %.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

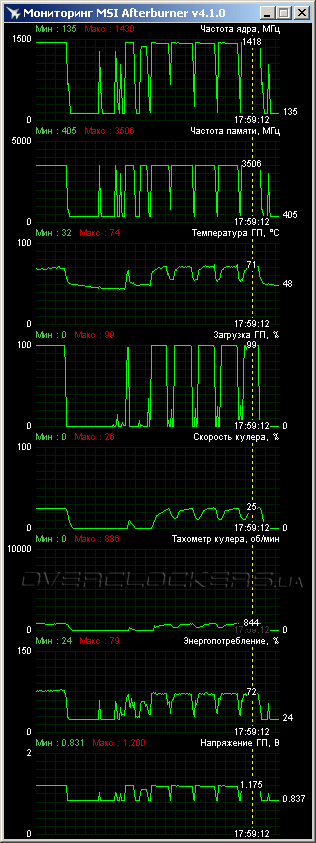

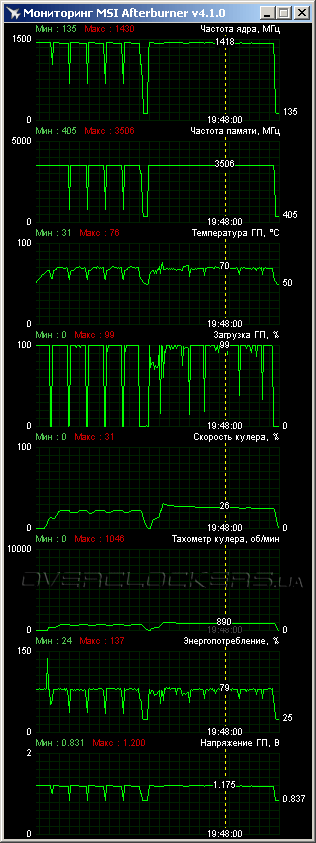

В игровой нагрузке частота графического процессора держится на уровне 1418–1430 МГц. Вентиляторы стартуют только при прогреве до определенного уровня, бездействуя в 2D-режиме. Во время тестирования в открытом корпусе при температуре внутри помещения 23 °C пиковые значения температуры GPU достигали 74–76 °C. Скорость вентиляторов при этом варьировалась в диапазоне 800–1000 об/мин, так что о шуме можно вообще не волноваться. Все это проиллюстрировано на нижних скриншотах — слева Total War: Attila, справа Battlefield 4 и Far Cry 4.

EVGA GeForce GTX 960 SuperSC ACX 2.0+ EVGA GeForce GTX 960 SuperSC ACX 2.0+

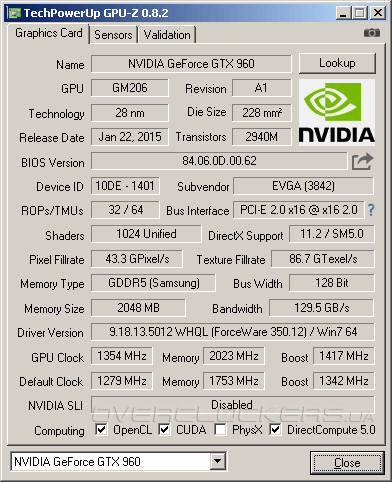

У EVGA работает софтвольтмод. Только особой практической пользы от него не было. Мы выиграли 14 МГц при повышении напряжения на один шаг в 25 мВ. Итоговая конфигурация составила стабильные 1518 МГц при базовом значении 1354 МГц. При более высоких частотах стабильность терялась. Не самые высокие показатели, мы достигали и 1545–1575 МГц на картах серии GTX 960. Зато разгон памяти у EVGA SSC впечатляющий — полная стабильность при эффективном значении 8100 МГц. Это лучшие результаты памяти среди всех протестированных ранее GeForce GTX 960, что для 128-битного решения очень важно. Мы бы даже назвали такой разгон GDDR5 рекордным, если бы не аналогичные результаты у видеокарты другого производителя, обзор которой готовится на ближайшее время.

EVGA GeForce GTX 960 SuperSC ACX 2.0+

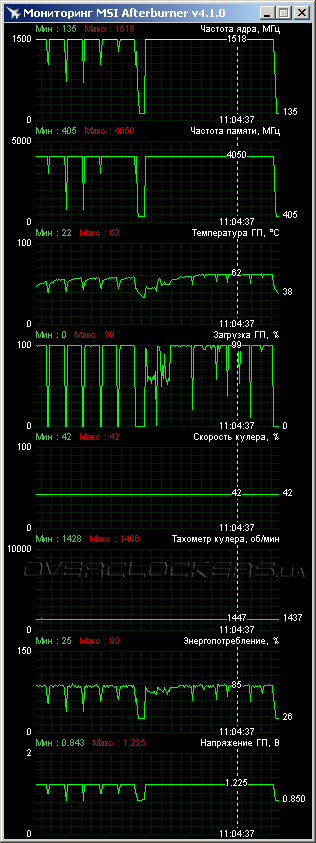

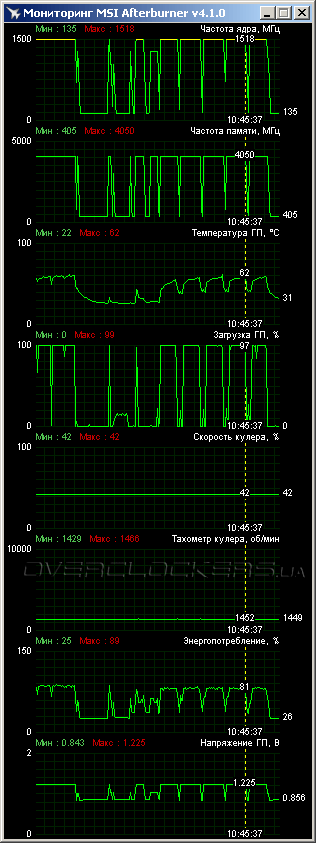

Для поддержания нормального температурного режима при разгоне обороты обдувающих вентиляторов были вручную повышены до 42% от максимума (1450–1460 об/мин). И температура даже понизилась относительно начального уровня. Так что для постоянного режима можно ограничиться меньшими значениями или простым автоматическим режимом управления вентиляторами.

EVGA GeForce GTX 960 SuperSC ACX 2.0+ EVGA GeForce GTX 960 SuperSC ACX 2.0+
