Выбираем Radeon HD 5770. Сравнение тринадцати видеокарт от разных производителей

Недавно на нашем сайте было сравнение бюджетных видеокарт Radeon HD 5750. В данном материале мы сосредоточимся уже на старших Radeon HD 5770. Видеокарты эти не только производительнее, но и более популярные, так что на отечественном рынке они представлены намного лучше. Список протестированных нами видеокарт в это раз немного больше и включает следующие модели:
  • ASUS EAH5770/2DI/512MD5;
  • ASUS EAH5770 CUCore/2DI/1GD5;
  • Club3D HD 5770 CGAX-5772I;
  • Gigabyte GV-R577D5-1GD-B;
  • Gigabyte GV-R577UD-1GD;
  • Gigabyte GV-R577SO-1GD;
  • HIS HD 5770 IceQ 5 1GB (H577Q1GD);
  • HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD);
  • MSI R5770-PMD1G;
  • MSI R5770 Hawk;
  • PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H);
  • PowerColor PCS+ HD5770 1GB GDDR5 (AX5770 1GBD5-PPG);
  • VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H).
В статье мы сосредоточимся непосредственно на сравнении рассматриваемых видеоадаптеров между собой, чтобы выяснить, какие из них обладают наилучшим разгонным потенциалом и у кого более эффективная и тихая система охлаждения. Сравнений с другими видеоадаптерами не будет. За этой информацией вы можете обратиться к следующим нашим материалам:


ASUS EAH5770/2DI/512MD5

Рассматривать участников нашего сравнения мы будем в алфавитном порядке, так что начнем с продуктов ASUS.

ASUS EAH5770/2DI/512MD5

Традиционно большая коробка карты ASUS изобилует надписями о преимуществах данного продукта. Во-первых, нас оповещают о наличии массивного медного сердечника у кулера и его большей эффективности относительно стандартных решений. Учитывая, что референсная версия HD 5770 имеет полностью медный радиатор (плюс большой радиатор на микросхемах памяти), трудно поверить в 12-градусное преимущество. Во-вторых, сразу обращает на себя внимание надпись «Voltage Tweak», что намекает на возможность софтвольтмода. Правда, ASUS EAH5770/2DI/512MD5 эту функцию не поддерживает — в данном случае имеет место унификация выпускаемой продукции, когда для различных моделей видеокарт, в целях экономии, используется коробка одного и того же дизайна. Среди всех модификаций HD 5770 данного производителя лишь «топовая» версия CUCore/2DI/1GD5 реально позволяет управлять рабочим напряжением GPU программными средствами.

Комплектация следующая:
  • переходник HDMI/DVI;
  • переходник питания molex/PCI-E;
  • мостик CrossFire;
  • диск с драйверами;
  • инструкции.
Довольно богатый комплект, учитывая, что на заднюю панель уже вынесены интерфейсные разъемы трех типов — DVI, D-Sub, HDMI.

ASUS EAH5770/2DI/512MD5

Внешне видеокарта кардинально отличается от референса. Силовая часть расположена не у разъема дополнительного питания, а ближе к видеоразъемам. Чип охлаждается двухслотовым кулером. Сбоку платы прикручена пластина, играющая роль ребра жесткости. Все выполнено в черном цвете.

ASUS EAH5770/2DI/512MD5

ASUS EAH5770/2DI/512MD5

Система охлаждения является копией кулера Glaciator. Форма радиатора с расходящимися от центра пластинами вполне типичная для современных бюджетных видеокарт. Медная вставка имеет вес около 164 грамм. Обдувается конструкция вентилятором с диаметром лопастей 75 мм.

ASUS EAH5770/2DI/512MD5

ASUS EAH5770/2DI/512MD5

Подсистема питания GPU построена по трехфазной схеме на полевых транзисторах NIKOS P0903BDG и P75N02LDG.

ASUS EAH5770/2DI/512MD5

ASUS EAH5770/2DI/512MD5

Традиционно в своих продуктах ASUS использует «фирменный» контроллер EPU ASP0905. Поскольку в открытом доступе нет никакой технической документации на эту микросхему, разобраться с вольтмодом будет очень проблематично.

EPU ASP0905

В отличие от младшей видеокарты Radeon HD 5750 у HD 5770 используется полноценный графический чип RV840 с 800 потоковыми процессорами и 40 текстурными блоками.

RV840

Видеокарта оснащена 512 мегабайтами видеопамяти. Распаяно четыре микросхемы Samsung K4G10325FE-HC04. Такие же чипы применяются у большинства младших Radeon HD 5750, в том числе в серии продуктов ASUS EAH5750 FORMULA.

Samsung K4G10325FE-HC04

ASUS EAH5770/2DI/512MD5 работает на стандартных частотах: ядро функционирует на 850 МГц, память на 4800 МГц. В 2D частоты снижаются до 157/1200 МГц.

ASUS EAH5770/2DI/512MD5

При 12-минутном прогоне «демки» Ambush из Crysis Warhead Benchmarking Tool в разрешении 1920х1200 на максимальных настройках с AA4x пиковая температура GPU была 77 °С. При прогреве стресс-тестом Fur Rendering Benchmark (1680x1050) ядро прогрелось до 87 градусов Цельсия (при 30 градусах в помещении).

ASUS EAH5770/2DI/512MD5

ASUS EAH5770/2DI/512MD5

При игровой нагрузке обороты вентилятора поднимались до 69% (это примерно 2300 об/мин), в стресс-тесте — до 88%. Уровень шума в играх можно считать умеренней некоторых других моделей.

С картами ASUS поставляется специальная утилита для мониторинга и разгона Smart Doctor. Интерфейс у нее не самый удобный, а максимальный разгон ограничен 950 МГц для ядра и 5682 МГц для памяти, так что лучше воспользоваться MSI Afterburner.

ASUS EAH5770/2DI/512MD5

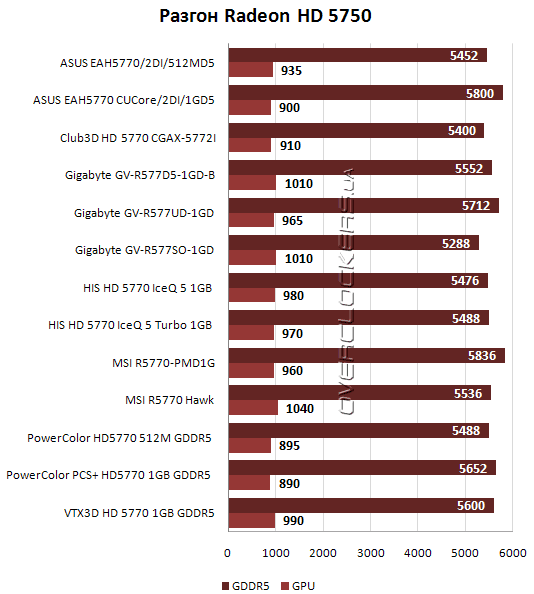

Наш экземпляр смог заработать на частотах 935/5452 МГц, что нельзя назвать выдающимся результатом.

ASUS EAH5770/2DI/512MD5

Для достижения стабильности обороты вентилятора пришлось зафиксировать на 100%, но температура при этом не поднялась выше 85 °С, даже в Fur Rendering Benchmark.

ASUS EAH5770 CUCore/2DI/1GD5

Еще одна видеокарта от компании ASUS.

ASUS EAH5770 CUCore/2DI/1GD5

ASUS EAH5770 CUCore/2DI/1GD5

Судя по информации на коробке это очередная модель, обладающая «улучшенным» кулером с медным сердечником и возможностью софтвольтмода (который в этот раз действительно поддерживается).

Комплектация стандартная:
  • переходник HDMI/DVI;
  • переходник питания molex/PCI-E;
  • мостик CrossFire;
  • диск с драйверами;
  • инструкции.
Видеоадаптер выполнен на черном текстолите. Сбоку прикручена планка для придания конструкции жесткости. Система охлаждения, визуально кажущаяся больше, чем у ASUS EAH5770/2DI/512MD5, сверху накрыта простеньким пластиковым кожухом с крупной решеткой.

ASUS EAH5770 CUCore/2DI/1GD5

ASUS EAH5770 CUCore/2DI/1GD5

Впрочем, кроме внешнего вида претензии у нас есть и к конструкции кулера, ведь под большим кожухом скрывается тонкий алюминиевый радиатор. Из-за маленькой высоты площадь рассеивания у него вряд ли больше чем у кулера EAH5770/2DI/512MD5. Медная вставка имеет вес 5,8 унций (как и у предшественника). Диаметр лопастей вентилятора — 75 мм. Фактически никаких конструктивных улучшений системы охлаждения видеокарты CUCore EAH5770 относительно системы охлаждения EAH5770/2DI нет.

ASUS EAH5770 CUCore/2DI/1GD5

ASUS EAH5770 CUCore/2DI/1GD5

ASUS EAH5770 CUCore/2DI/1GD5

Взглянем на плату без кулера. Дизайн отличается от эталонного — он ближе к дизайну рассмотренной выше модели EAH5770/2DI/512MD5.

ASUS EAH5770 CUCore/2DI/1GD5

ASUS EAH5770 CUCore/2DI/1GD5

Вместо микросхемы ASUS EPU используется стандартный для серии HD 5770 ШИМ-контроллер L6788A от STMicroelectronics. Система питания в целом выполнена по стандартной схеме — три фазы на GPU, одна на память GDDR5.

STMicroelectronics L6788A

Графический чип RV840 собственной персоной:

RV840

Карта оснащена одним гигабайтом видеопамяти, который набран восемью микросхемами Hynix H5GQ1H24AFR T2C.

ynix H5GQ1H24AFR T2C

Характеристики не отличаются от стандартных спецификаций — рабочие частоты 850/4800 МГц в 3D и 157/1200 в 2D.

ASUS EAH5770 CUCore/2DI/1GD5

А вот рабочее напряжение с номинальных 1,125 В увеличено до 1,2 В (согласно показаниям утилиты MSI Afterburner). И это довольно сильно сказывается на рабочей температуре ядра. При напряжении 1,2 В температура GPU при 12-минутной нагрузке Crysis Warhead достигала 87 °С. Это выше чем у EAH5770/2DI/512MD5, да и уровень шума заметно больше.

ASUS EAH5770 CUCore/2DI/1GD5

Особенно показательна разница в температурах в стресс-тесте Fur Rendering Benchmark. При более низком напряжении пиковая температура не превысила 89 °С, а при стандартном достигла 101 °С!

ASUS EAH5770 CUCore/2DI/1GD5

ASUS EAH5770 CUCore/2DI/1GD5

Система охлаждения едва справляется с нагрузкой в нынешнюю летнюю жару. Видеокарту надо вручную переводить в «нестандартный» режим с пониженным напряжением. Хотя и тут может быть не все так гладко. В частности, наш экземпляр не мог похвастать полной стабильностью при работе на 1,125 В, зависая даже в Crysis Warhead при 1920х1200, хотя проблем с Fur Rendering Benchmark как раз не возникало.

Несмотря на высокое напряжение, с разгоном ядра дела были совсем плохи. Лишь 900 МГц при 1,3 В — вот и все на что способен акселератор ASUS EAH5770 CUCore/2DI/1GD5. Необычайно низкий результат с увеличенным напряжением, при этом видеокарта горячее некуда. В таком режиме даже при максимальных оборотах вентилятора удалось добиться стабильности лишь в игровых тестах. В Fur Rendering Benchmark карта моментально перегревалась. Да и постоянно на 900 МГц видеокарту тоже не поэксплуатируешь — сказывается перегрев. Для длительных тестов нам пришлось установить вентилятор на обдув платы.

ASUS EAH5770 CUCore/2DI/1GD5

Зато память порадовала результатами и без особых проблем взяла 5800 МГц. Но, опять же, для длительной стабильной работы нужен дополнительный обдув.

Club3D HD 5770 CGAX-5772I

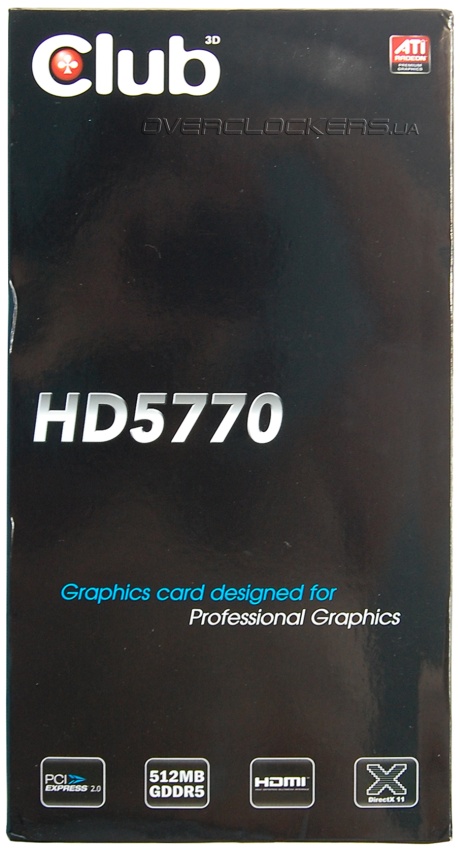

Видеокарта поставляется в небольшой черной упаковке.

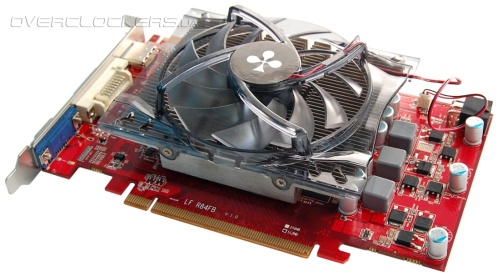

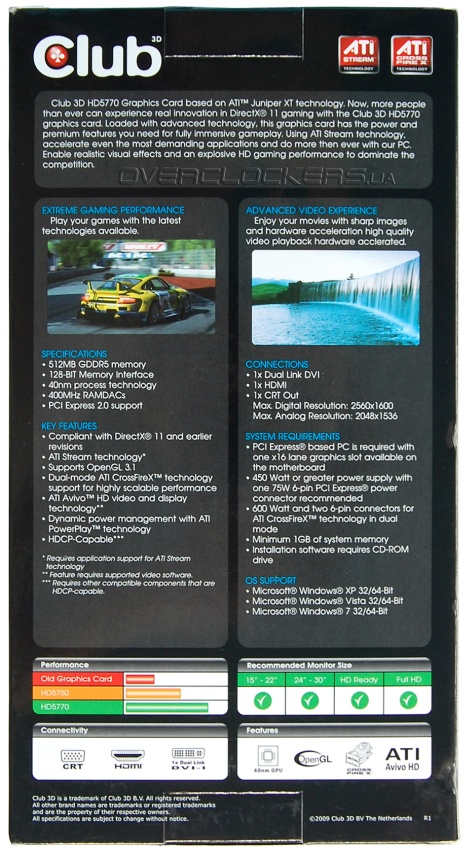

Club3D HD 5770 CGAX-5772IClub3D HD 5770 CGAX-5772I

Комплект поставки включает лишь диск с драйверами и инструкцию.

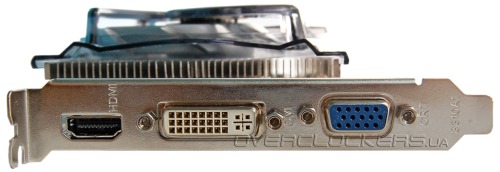

На заднюю панель вынесены три разъема: DVI, D-Sub, HDMI.

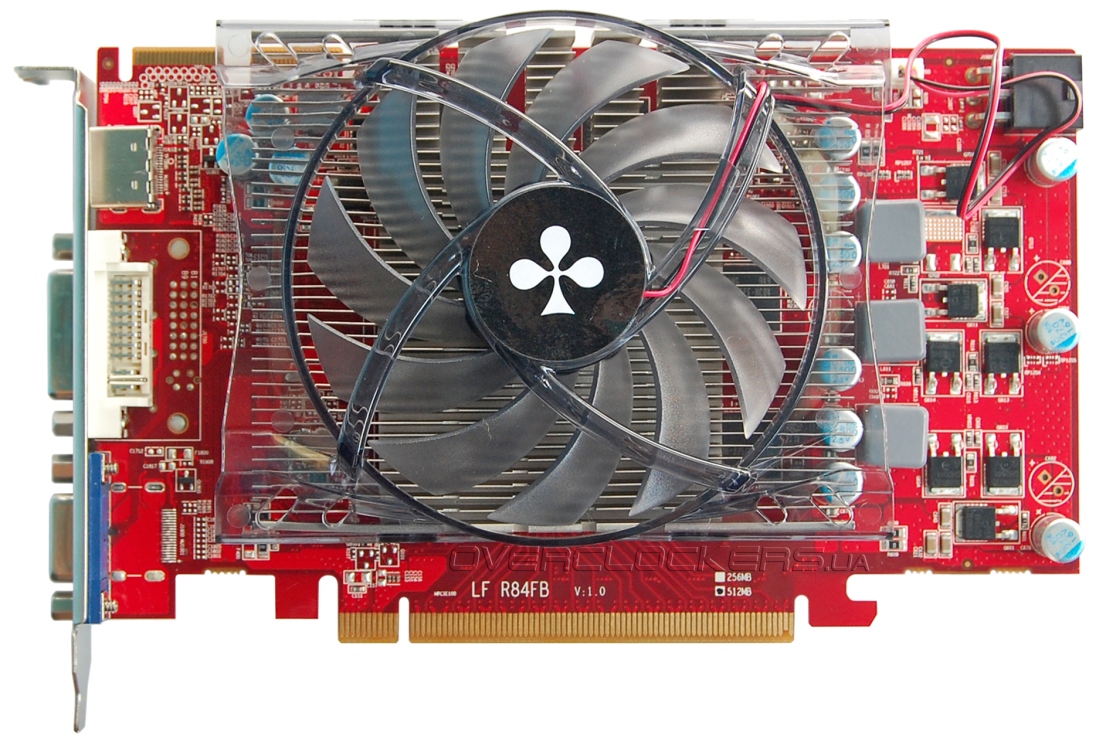

Club3D HD 5770 CGAX-5772I

При первом взгляде на данный видеоадаптер сразу вспоминаются видеокарты Radeon HD 5750 производства TUL Corporation (PowerColor и VTX3D), поскольку это полная их копия.

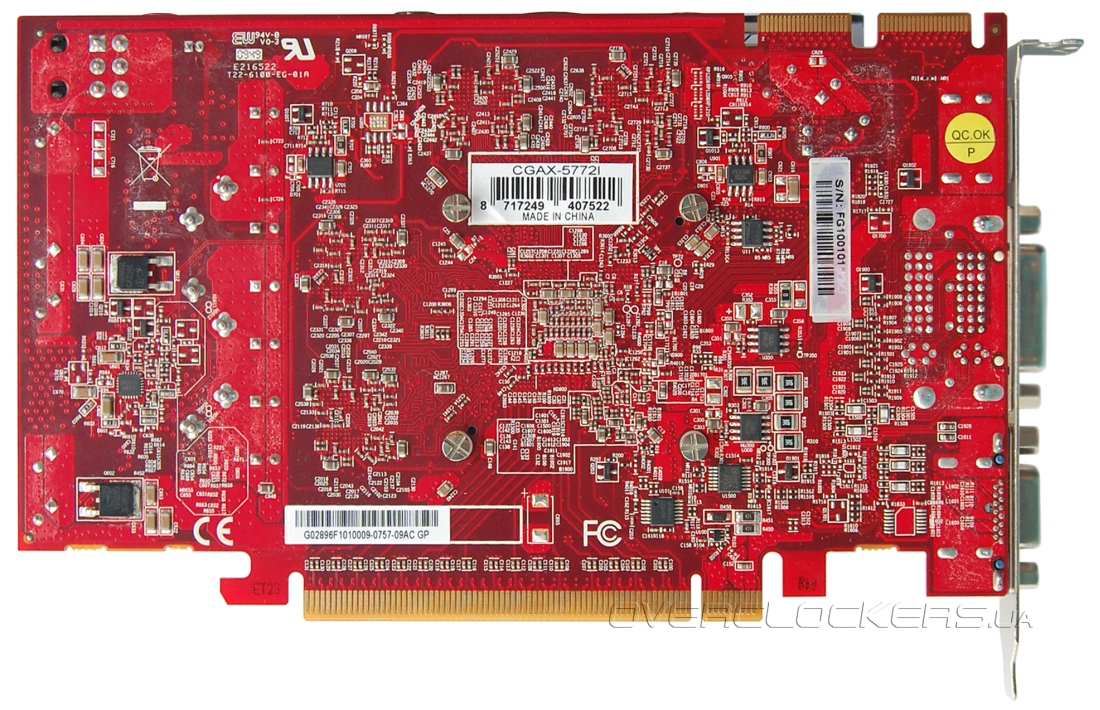

Club3D HD 5770 CGAX-5772I

Club3D HD 5770 CGAX-5772I

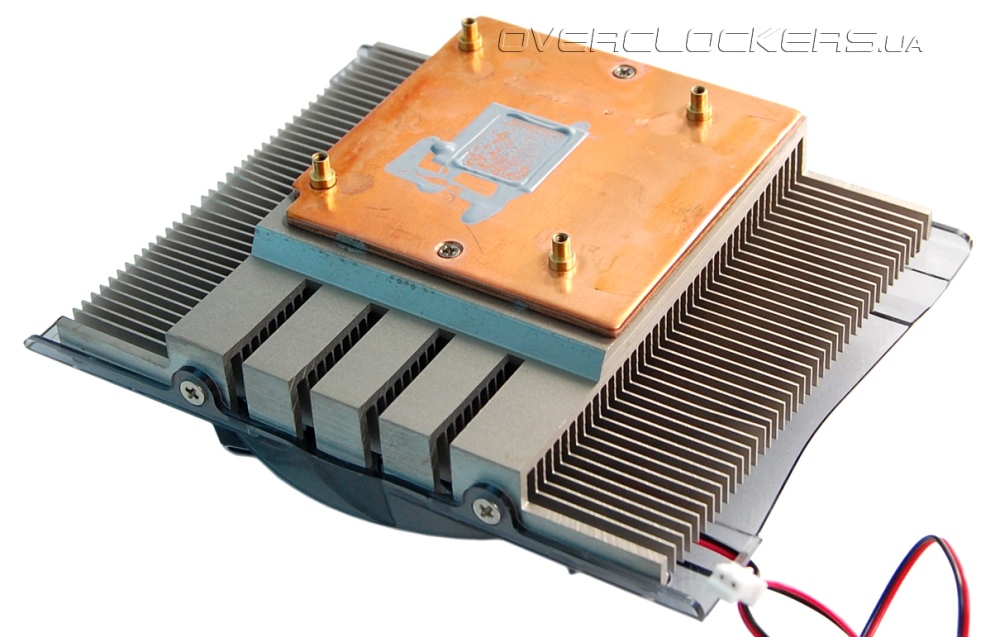

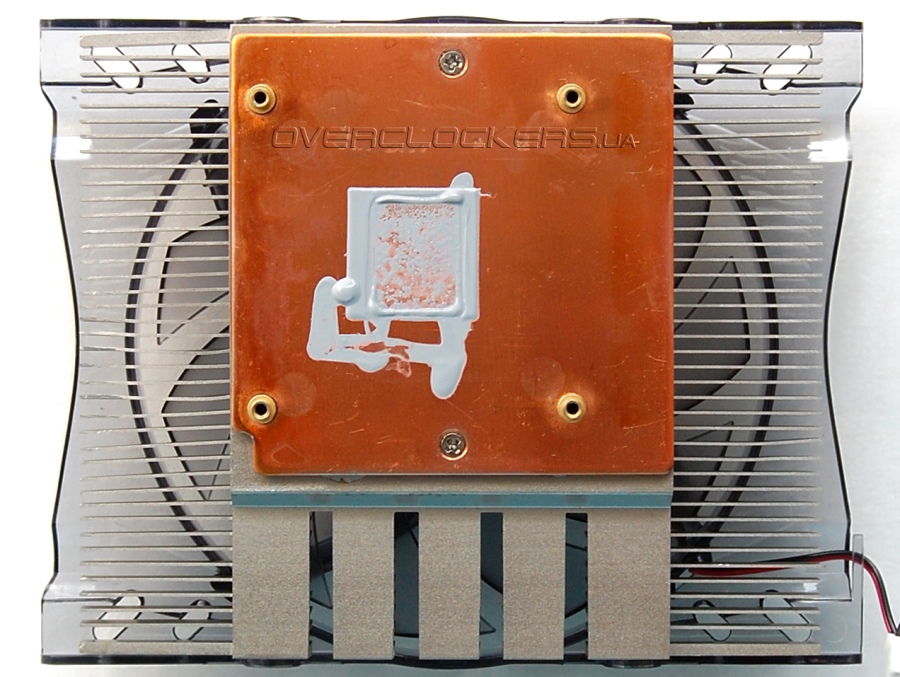

Система охлаждения — простенький кулер от Arctic Cooling. Он хоть и оснащен мощным вентилятором с диаметром крыльчатки 85 мм, но радиатор небольшой. На основании закреплена широкая медная пластина, и это единственное отличие от аналогичной СО у HD 5750 в исполнении PowerColor.

Club3D HD 5770 CGAX-5772I

Club3D HD 5770 CGAX-5772I

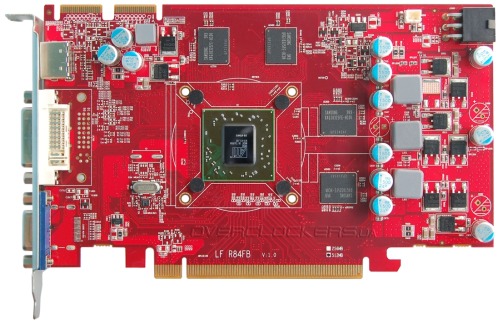

Карта базируется на дизайне младшего Radeon HD 5750, что никак не является ее плюсом. Забегая вперед, скажем, что видеокарты PowerColor имеют аналогичный дизайн, т.е. тоже копируют младшие видеокарты на базе Juniper.

Club3D HD 5770 CGAX-5772I

Club3D HD 5770 CGAX-5772I

Подсистема питания GPU реализована на стандартном для HD 5750 двухфазном контроллере uP6201BQ.

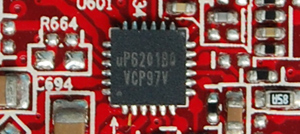

uP6201BQ

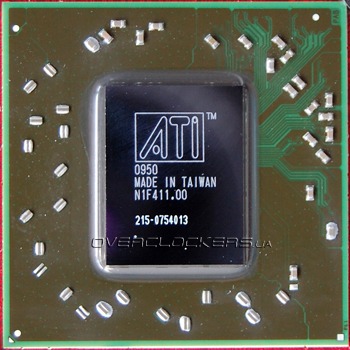

Вокруг чипа RV840 на плате есть четыре подушечки, поддерживающие кулер в ровном положении.

RV840

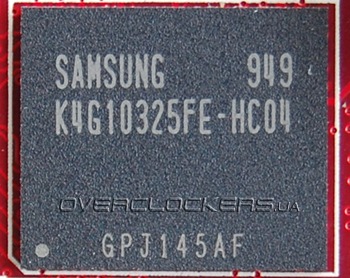

Распаяно четыре микросхемы Samsung K4G10325FE-HC04 общим объемом 512 МБ.

Samsung K4G10325FE-HC04

Рабочие частоты не отличаются от рекомендованных. Ядро функционирует на 850 МГц, память GDDR5 на 4800 МГц, в простое их частоты снижаются до 157/1200 МГц.

Club3D HD 5770 CGAX-5772I

При 12-минутной нагрузке демо-записью Ambush из Crysis Warhead Benchmarking Tool в разрешении 1920х1200 на максимальных настройках качества ядро прогрелось до 73 °С. Вентилятор системы охлаждения при этом раскручивался до 68% от максимума, создавая весьма заметный уровень шума.

Club3D HD 5770 CGAX-5772I

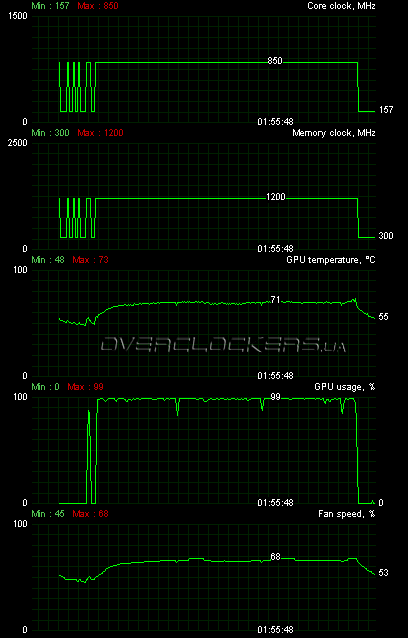

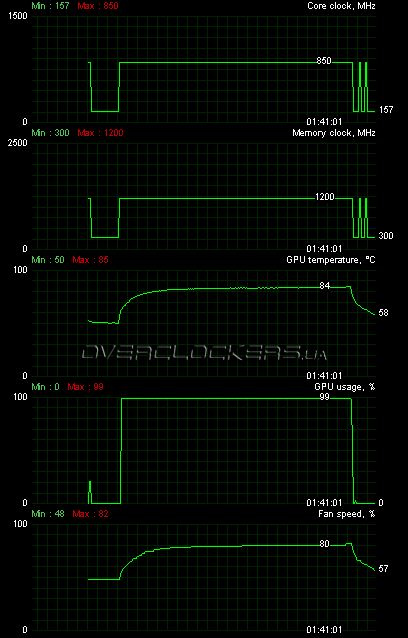

В стресс-тесте Fur Rendering Benchmark (1680x1050) пиковая температура составила 85 °С.

Club3D HD 5770 CGAX-5772I

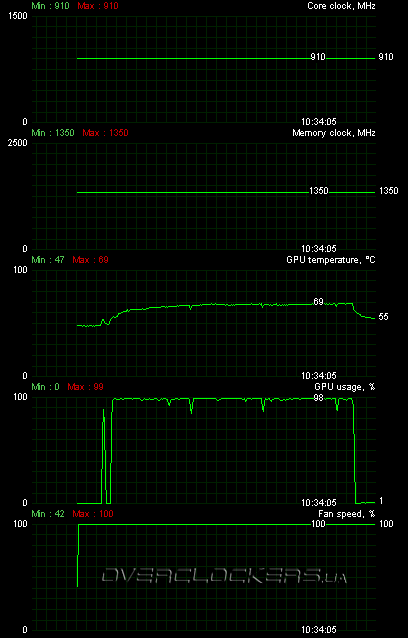

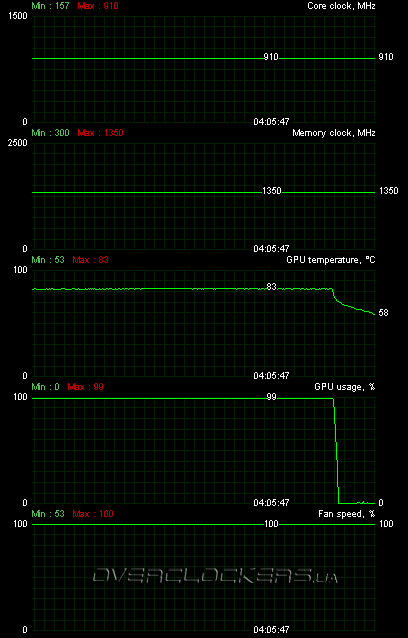

Разгонный потенциал у карты оказался небольшой. Ядро заработало на 910 МГц, память на 1350 МГц (эффективные 5400 МГц). Полной стабильности удалось достичь при максимальных оборотах вентилятора. Температура ядра при этом не превышала 69 градусов в Crysis Warhead и не более 83 градусов Цельсия в стресс-тесте.

Club3D HD 5770 CGAX-5772I

Club3D HD 5770 CGAX-5772I

Gigabyte GV-R577D5-1GD-B

Данная модель была подробно рассмотрена в отдельной статье, так что мы не будем повторяться, ограничившись лишь скупыми комментариями.

Gigabyte GV-R577D5-1GD-B

Поддержка внешних интерфейсов довольно богата благодаря наличию двух DVI, одного HDMI и Display Port.

Gigabyte GV-R577D5-1GD-B

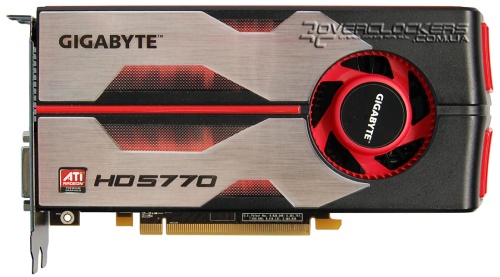

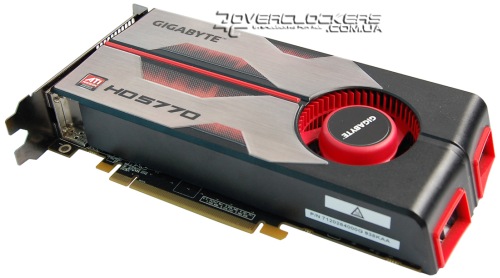

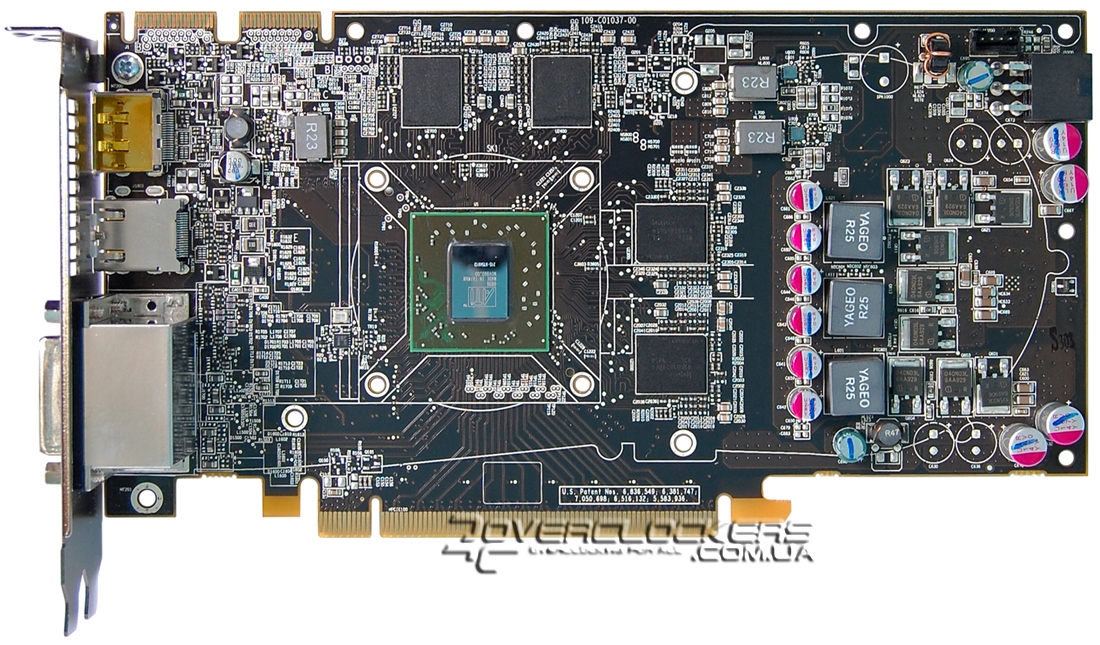

Видеокарта является полной копией референса и оснащена двухслотовым кулером турбинного типа.

Gigabyte GV-R577D5-1GD-B

Система питания ядра построена по трехфазной схеме на базе контроллера L6788A, который поддерживает софтвольтмод. С номинальных 1,125 В напряжение на ядре можно поднять до 1,35 В. Стабилизатор питания памяти построен на микросхемах VT243WF, которые применяются и в топовых продуктах AMD.

Gigabyte GV-R577D5-1GD-B

Разгон составил 1010/5552 МГц для ядра и памяти. Отметим, что заветный гигагерцовый рубеж на GPU был преодолен при 1,25 В. Для полной стабильности на таких частотах пришлось зафиксировать обороты вентилятора на 90% от его максимума.

Что касается температурного режима, то в номинале видеокарта не прогревалась выше 72 °С даже в Fur Rendering Benchmark при 20 °С в помещении. Но поскольку все остальные видеокарты нами тестировались при средней температуре окружающей среды около 30 градусов, то сравнивать эти данные с остальными картами напрямую нельзя.

Gigabyte GV-R577UD-1GD

Еще один продукт компании Gigabyte.

Gigabyte GV-R577UD-1GD

Gigabyte GV-R577UD-1GD

Комплектация включает:

• переходник DVI/D-Sub;
• переходник питания 2molex/PCI-E;
• мостик CrossFire;
• диск с драйверами;
• инструкции.

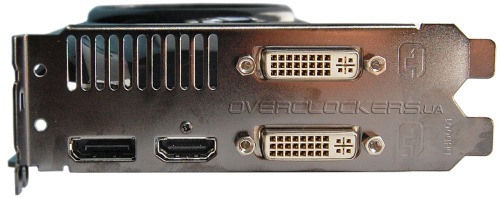

Как и эталонная видеокарта, GV-R577UD-1GD оснащается интерфейсами HDMI, DisplayPort и двумя DVI.

Gigabyte GV-R577UD-1GD

Но это единственное, что роднит данную модель с референсом. Внешний вид у нее более чем оригинален, ведь форма кожуха на кулере напоминает очертания «бэтмобиля». В отличие от компании ASUS, которая кичится подобием своих кулеров с болидами Формулы-1, Gigabyte нигде не упоминает про визуальное родство с автомобилем популярного героя комиксов.

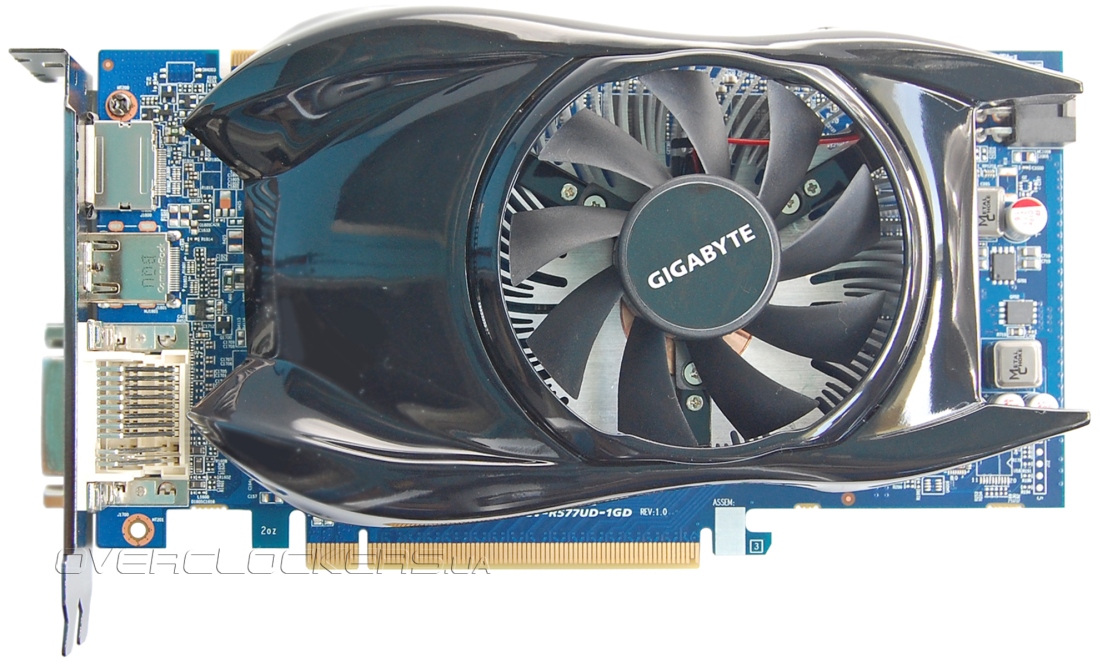

Gigabyte GV-R577UD-1GD

Gigabyte GV-R577UD-1GD

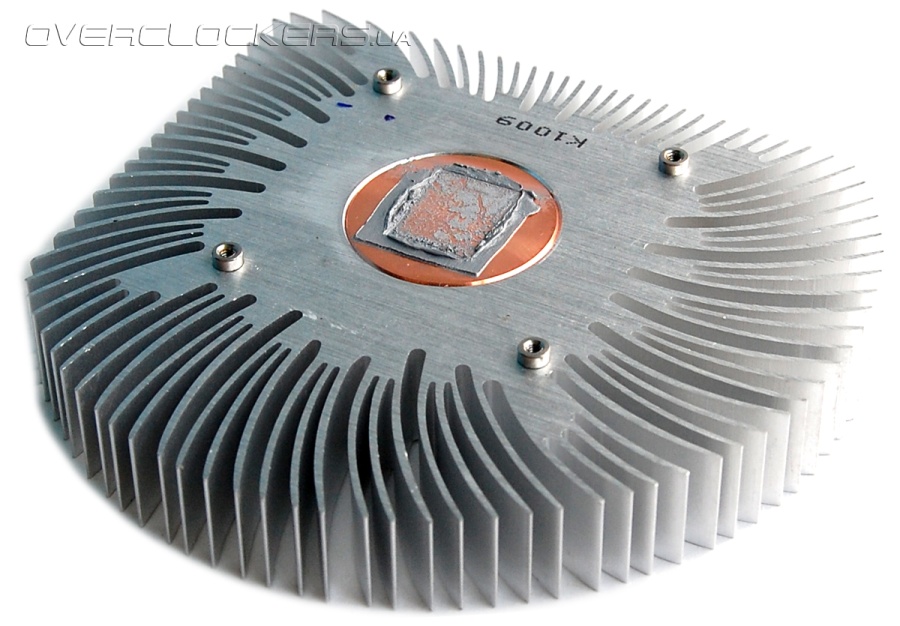

За исключением оригинального внешнего вида ничего особенного в системе охлаждения нет. Это простой алюминиевый радиатор с медным сердечником. Но в отличие от карт ASUS пластин больше и расположены они плотнее, что увеличивает общую площадь рассеивания. Изогнутая форма этих «лепестков» придает сходство с «боксовыми» кулерами процессоров Intel.

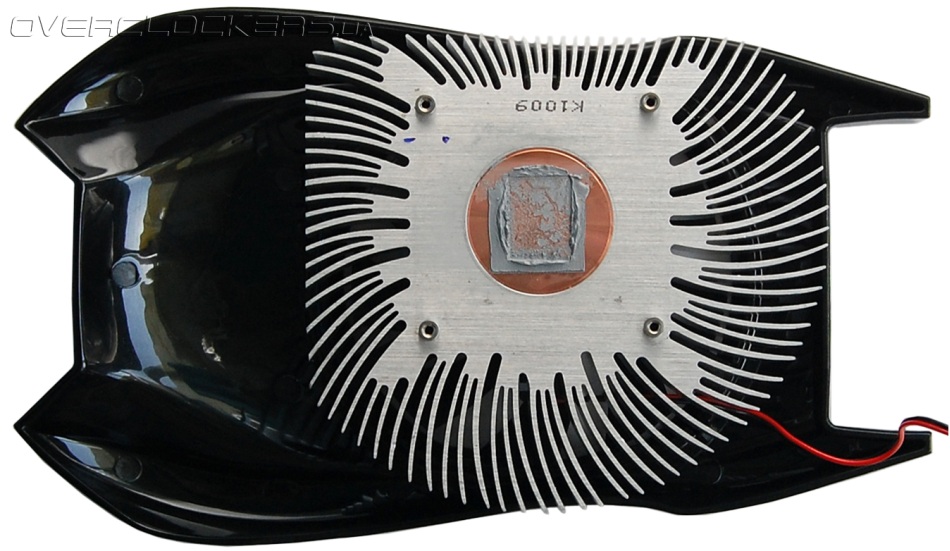

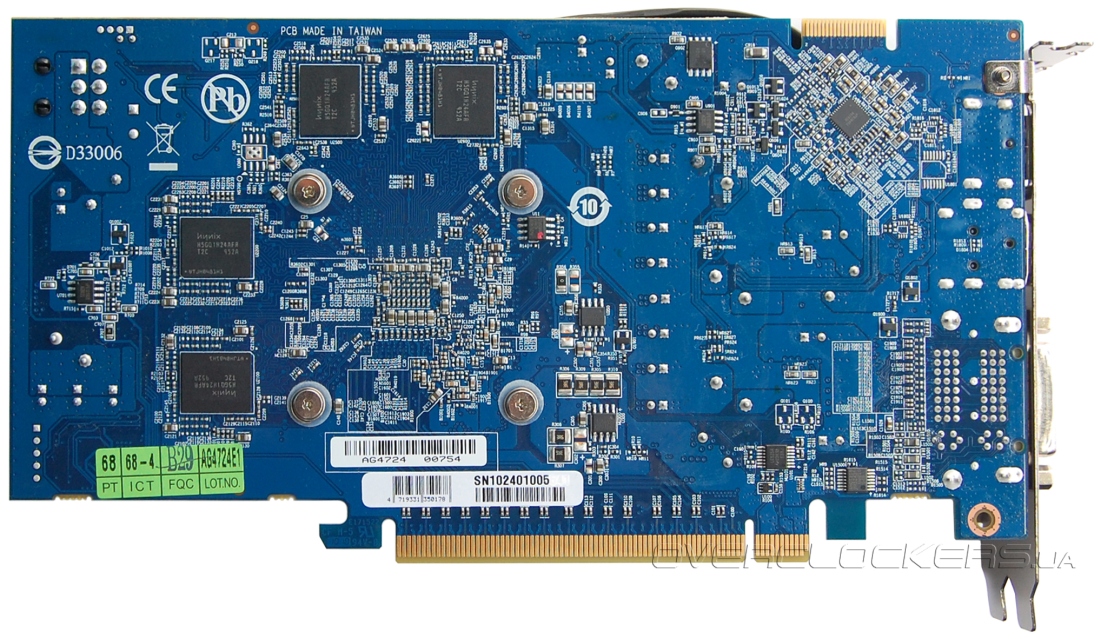

Gigabyte GV-R577UD-1GD

Gigabyte GV-R577UD-1GD

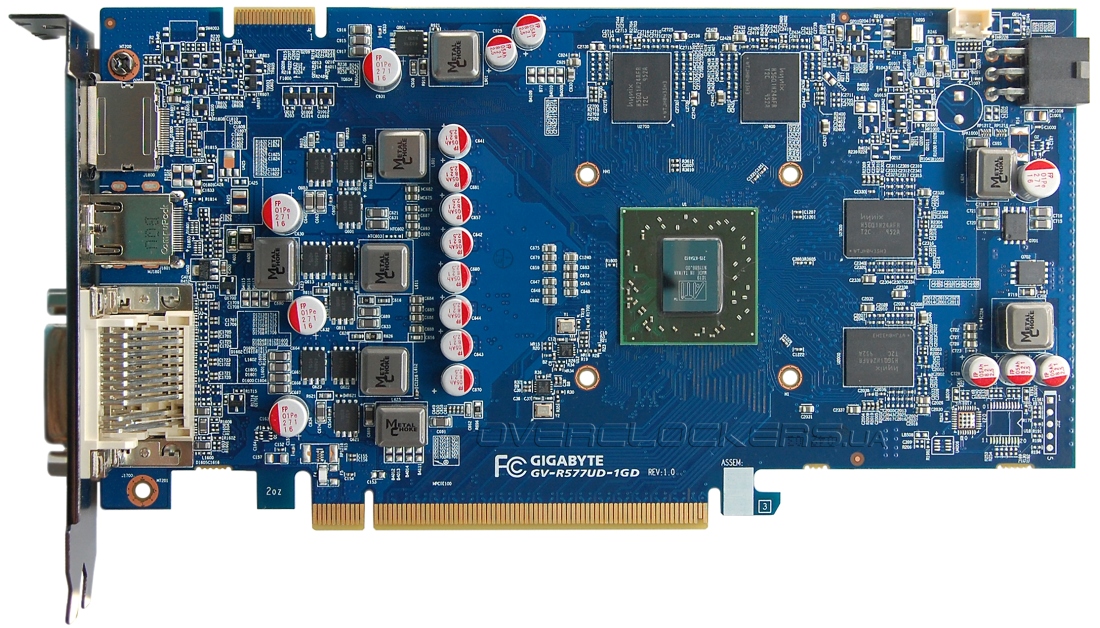

Подсистема питания ядра перенесена в левую часть платы.

Gigabyte GV-R577UD-1GD

Gigabyte GV-R577UD-1GD

Она построена по трехфазной схеме на базе контроллера uP6204BJ с использованием высококачественных компонентов — полевых транзисторов с низким сопротивлением открытого канала, полимерных конденсаторов и фирменных дросселей с ферритовым сердечником.

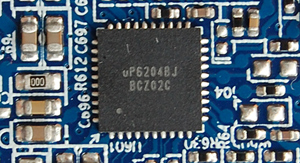

uP6204BJ

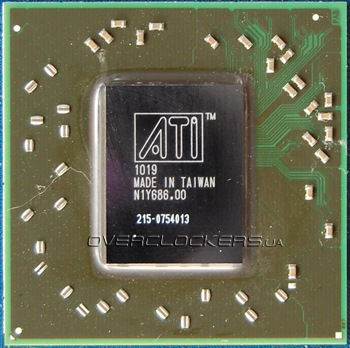

Графический процессор RV840 собственной персоной:

RV840

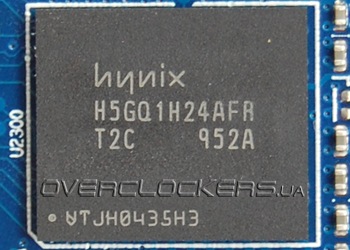

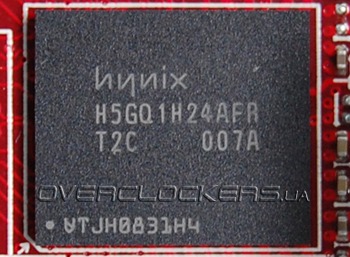

Объем памяти в один гигабайт набран восьмью микросхемами Hynix H5GQ1H24AFR T2C со временем доступа 0,8 нс.

Hynix H5GQ1H24AFR T2C

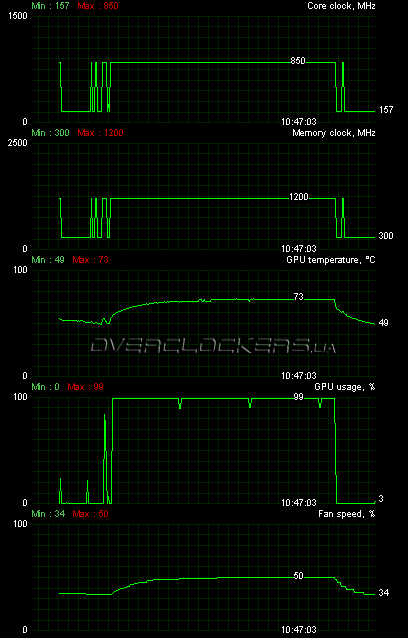

Рабочие частоты не отличаются от стандартных — 850/4800 МГц. В простое, как и положено, они снижаются до 157/1200 МГц.

Gigabyte GV-R577UD-1GD

Система охлаждения продемонстрировала довольно приличную эффективность при умеренном уровне шума. При нагрузке Crysis Warhead в разрешении 1920х1200 на максимальных настройках качества с четырехкратным сглаживанием ядро нагрелось до 73 градусов Цельсия.

Gigabyte GV-R577UD-1GD

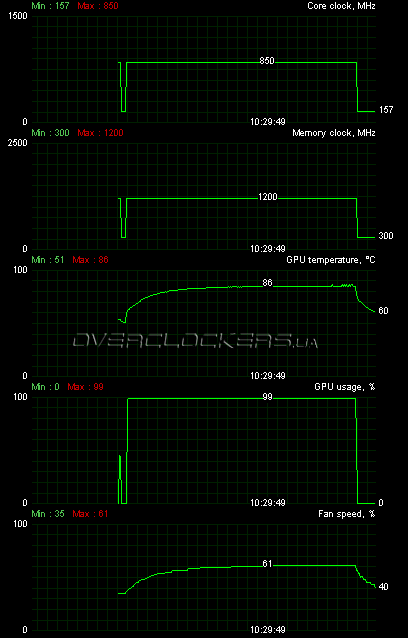

В Fur Rendering Benchmark пиковая температура составила 86 градусов, вентилятор системы охлаждения не раскручивался более чем на 61% от максимума.

Gigabyte GV-R577UD-1GD

Разгонный потенциал видеокарты довольно неплохой, учитывая отсутствие возможности софтвольтмода. GPU стабильно заработал на 965 МГц, а памяти покорились 5712 МГц. Для полной стабильности в таком режиме необходимо улучшенное охлаждение, поэтому обороты вентилятора были зафиксированы на 100%. Температура ядра в Crysis Warhead при этом не превышала 71 °С.

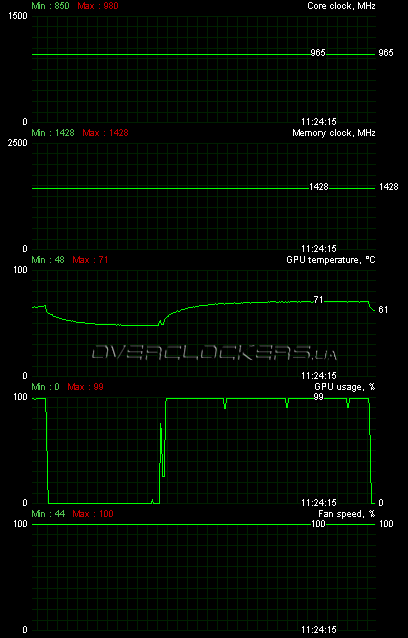

Gigabyte GV-R577UD-1GD

Выдержать 12-минутный прогон Fur Rendering Benchmark карта смогла лишь один раз (скриншот не сохранился), последующие попытки заканчивались сбоем по мере прогрева платы, хотя температура ядра едва успевал достичь 85 °С. Но тут уже сказывался перегрев микросхем памяти или VRM-элементов. Поскольку никаких проблем со стабильностью в реальных игровых тестах не было, именно 965/5712 МГц мы приняли как итоговые значения.

Gigabyte GV-R577SO-1GD

На очереди топовый ускоритель от Gigabyte и по совместительству одна из самых быстрых видеокарт HD 5770 вообще. Данная модель относится к серии Super Overclock, которая характеризуется изначально завышенными рабочими частотами и более высоким разгонным потенциалом.

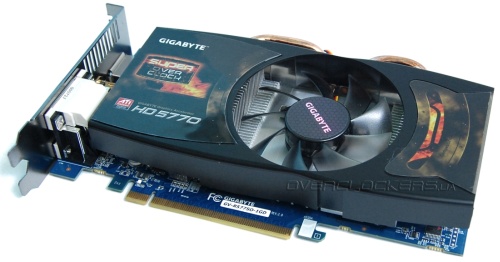

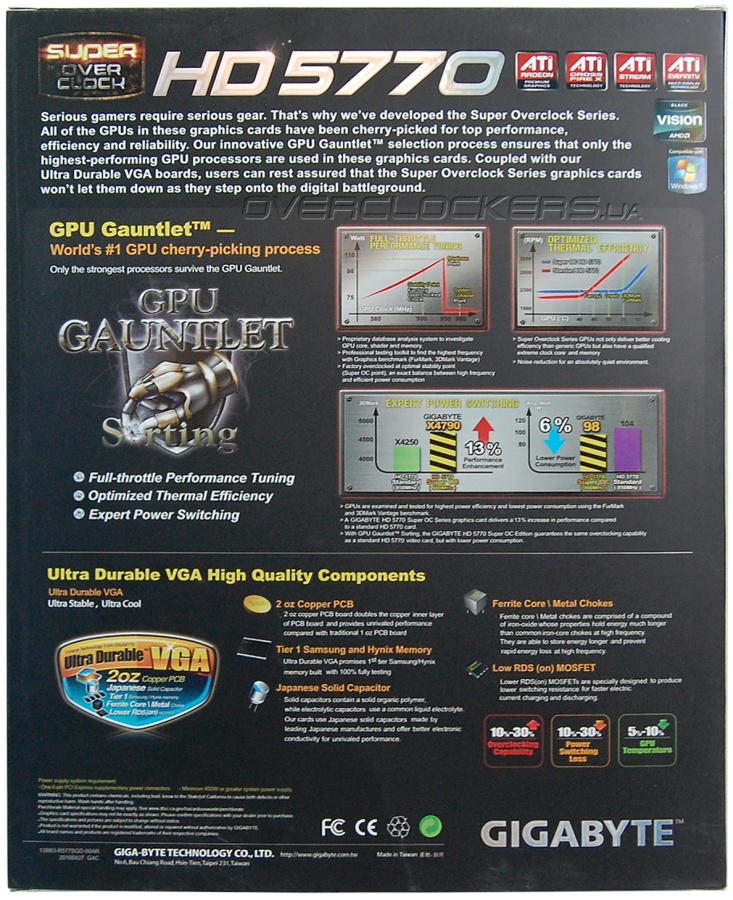

Gigabyte GV-R577SO-1GDGigabyte GV-R577SO-1GD

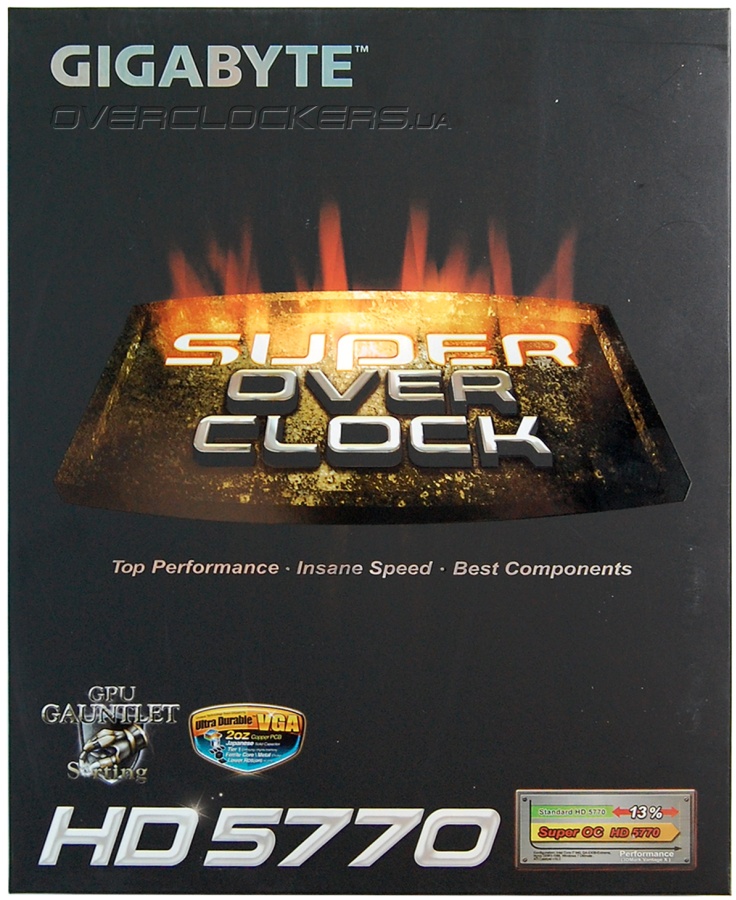

На коробке перечисляются технологические преимущества данного продукта — использование отобранных графических чипов и лучших микросхем памяти, сниженное со 104 до 98 Вт пиковое энергопотребление и увеличенная на 13% производительность. Последняя цифра на самом деле далека от реальности, но об этом мы расскажем ниже.

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • переходник питания molex/PCI-E;
  • мостик CrossFire;
  • диск с драйверами;
  • инструкции.

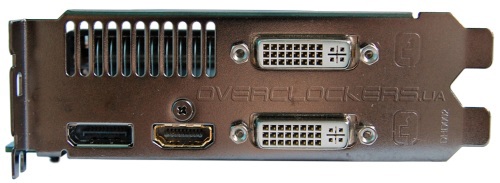

По коммуникационным возможностям видеокарта не отличается от референса и оснащается разъемами Display Port, HDMI и двумя DVI.

Gigabyte GV-R577SO-1GD

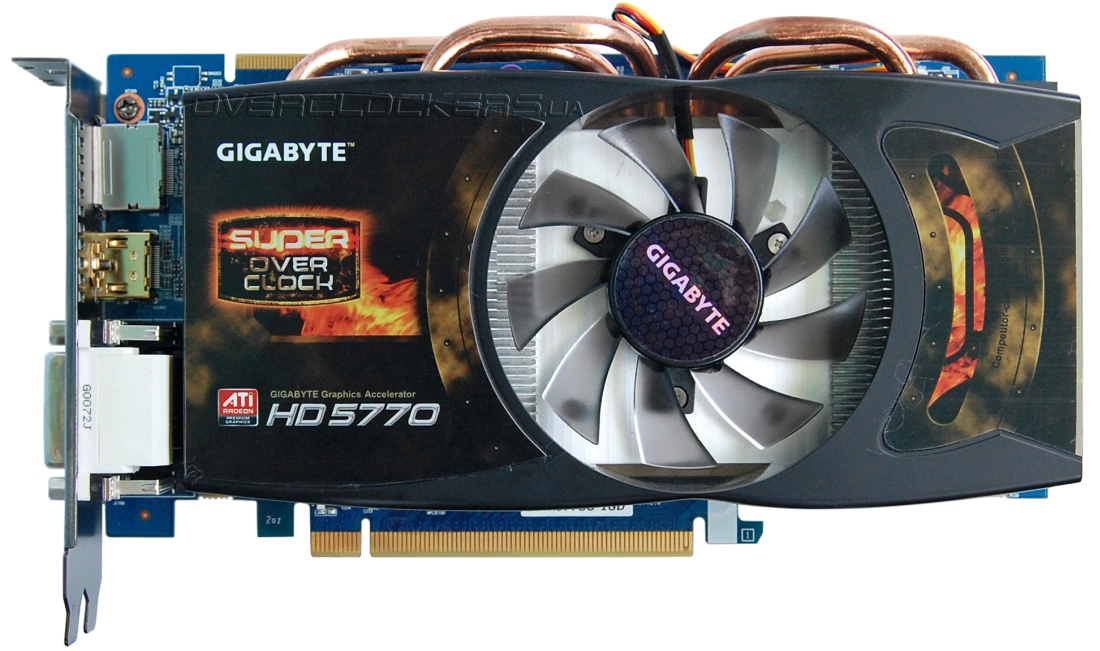

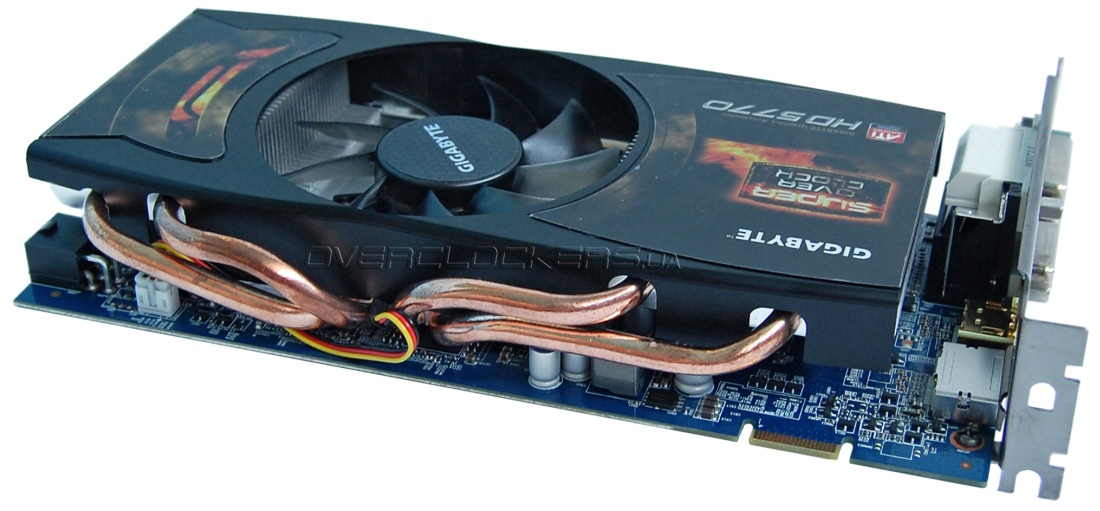

Как только берешь адаптер в руки, сразу чувствуется, что он тяжелее всех остальных HD 5770. Это внушает уважение, а и массивная система охлаждения с четырьмя тепловыми трубками только усиливает это ощущение.

Gigabyte GV-R577SO-1GD

Gigabyte GV-R577SO-1GD

Gigabyte GV-R577SO-1GD

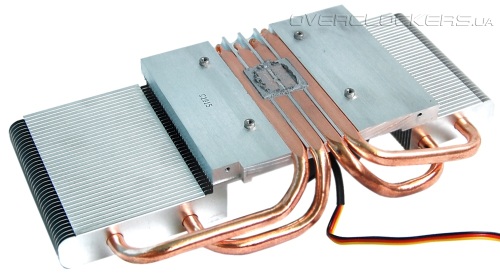

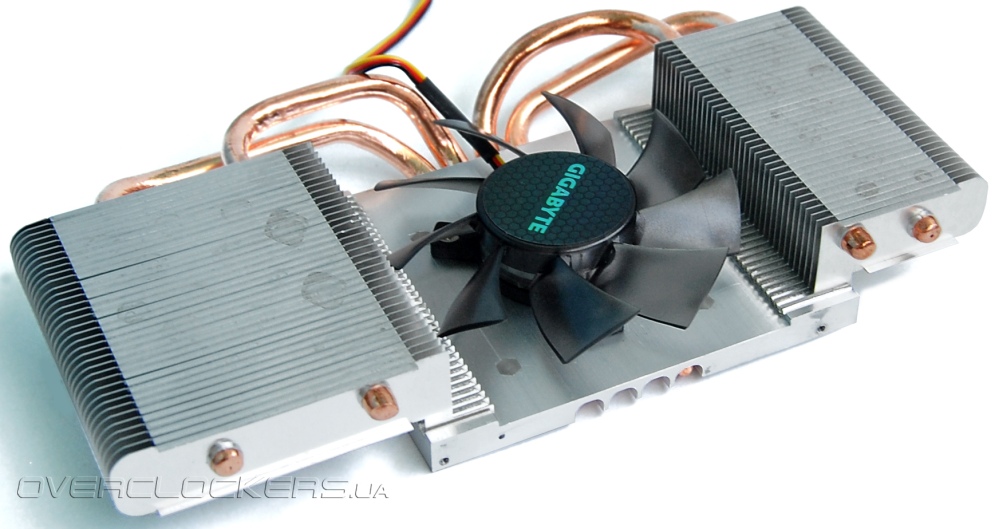

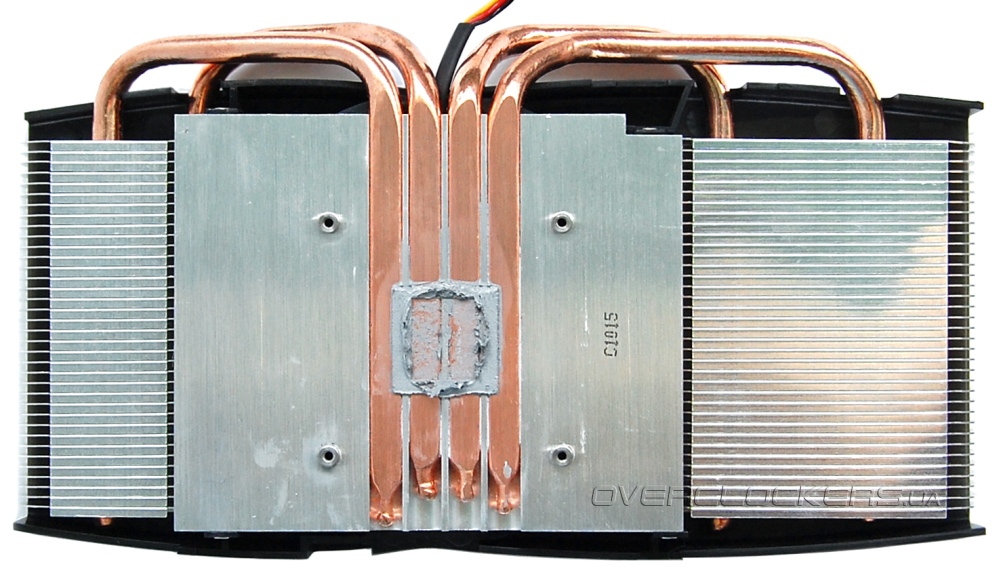

Впрочем, после демонтажа кулера становится ясно, что основной вес обусловлен не его массой, а самой платой, которая выполнена в соответствии с нормами Ultra Durable VGA и имеет медные слои увеличенной толщины. Сам же радиатор состоит из массивного алюминиевого основания и группы тонких пластин по бокам. Контакт с GPU осуществляется напрямую через медные тепловые трубки и это довольно спорный момент, ведь на фото отлично видно, что лишь две из них непосредственно соприкасаются с ядром. Кроме этого, поверхность кристалла частично контактирует и с алюминиевым основанием, а ведь еще есть и желобки между трубками. И хотя производитель не поскупился на термопасту (ее нанесено с избытком), это никак не компенсирует разную теплопроводность материалов основания, что может привести к перепаду температур между разными блоками в GPU. Как это скажется в максимально тяжелом тепловом режиме при разгоне — неизвестно, но уж точно не положительным образом.

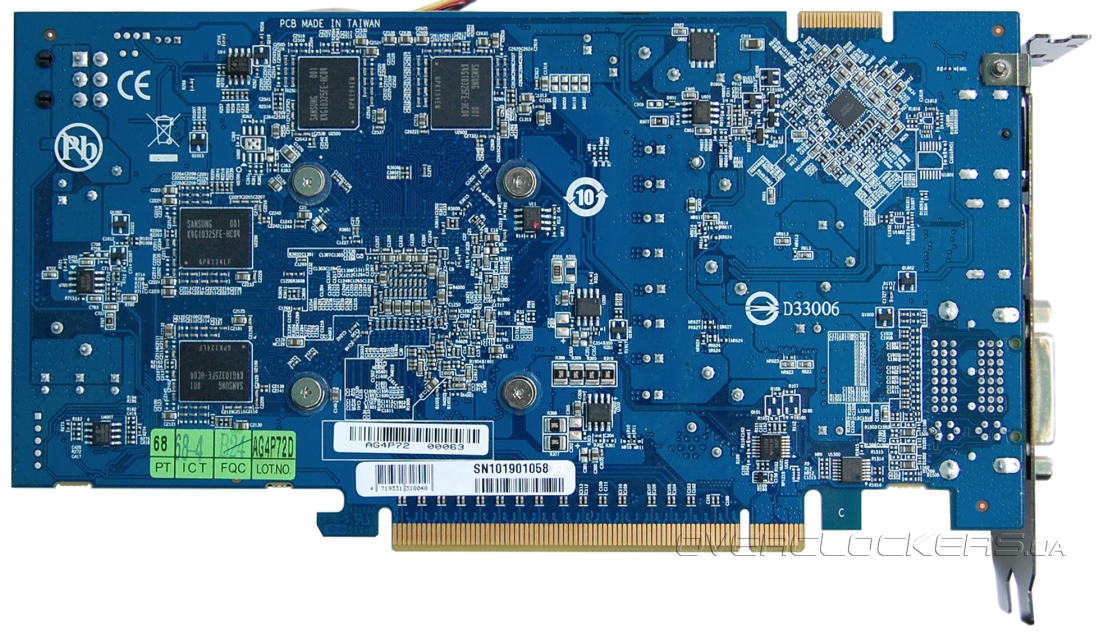

Gigabyte GV-R577SO-1GD

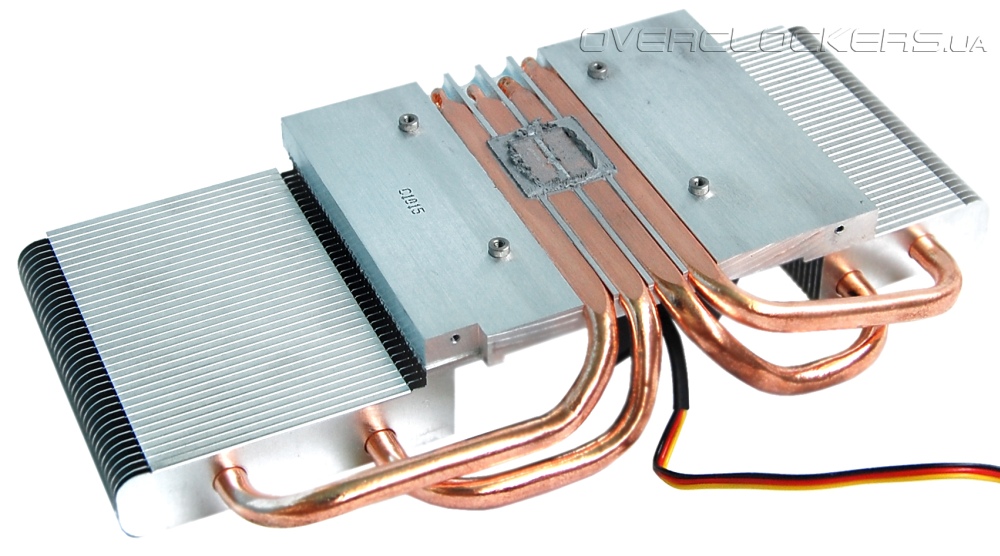

Подобная конструкция основания радиатора подходит для чипов, закрытых теплораспределительной крышкой. Для небольших открытых кристаллов обычно используется цельное основание с напаянными сверху трубками.

Gigabyte GV-R577SO-1GD

Gigabyte GV-R577SO-1GD

А вот компоновка боковых секций удачная — они продуваются центральным вентилятором, а сгиб на краях увеличивает общую площадь рассеивания без увеличения объема конструкции. Диаметр крыльчатки вентилятора 75 мм. Его большая толщина обусловила отсутствие нормального радиатора в центральной части конструкции. При использовании тонкого вентилятора 10 мм можно было увеличить площадь радиатора за счет центральной секции, но конструкторы Gigabyte рассудили иначе.

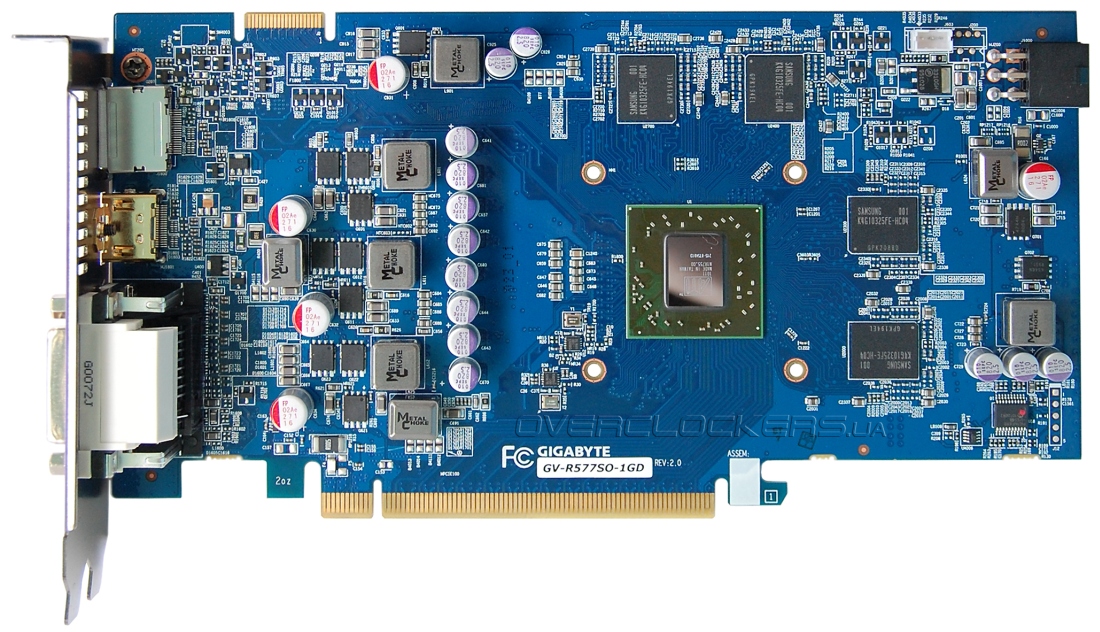

Дизайн платы не отличается от GV-R577UD-1GD:

Gigabyte GV-R577SO-1GD

Gigabyte GV-R577SO-1GD

Система питания ядра реализована на uP6204BJ. Для функций мониторинга и контроля напряжений используется микроконтроллер PIC16F690. Программной оболочкой для управления всеми параметрами является утилита Gigabyte OC Guru.

uP6204BJ PIC16F690

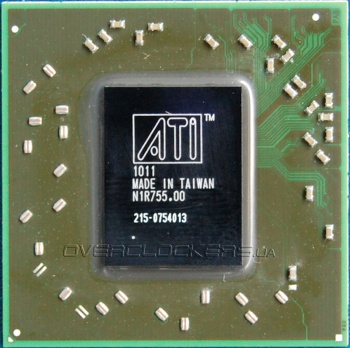

Для видеокарт Super Overclock специально отбираются лучшие графические чипы, что позволяет надеяться на внушительный разгон.

RV840

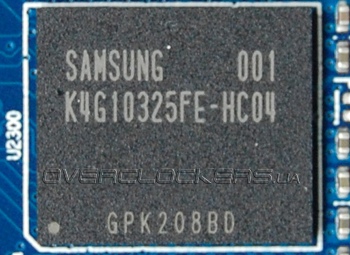

Видеокарта оснащена одним гигабайтом видеопамяти. На плате распаяно восемь микросхем Samsung K4G10325FE-HC04. Это стандартные чипы для адаптеров этой серии, так что ничего особенного от разгона памяти ждать не стоит. И хотя на коробке имеется надпись об использовании высокоуровневых микросхем памяти, на самом деле разгонный потенциал чипов Hynix, как мы увидим по итогам нашего тестирования, выше. И, что забавно, на более дешевой карте GV-R577UD-1GD установлены как раз такие микросхемы Hynix.

amsung K4G10325FE-HC04

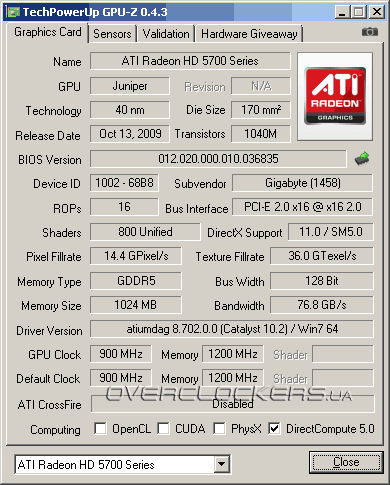

Вместо рекомендованных частот 850/4800 МГц ускоритель GV-R577SO-1GD работает на 900/4800 МГц. Откуда взялись данные о 13 процентном преимуществе над обычным Radeon HD 5770 при разнице в частоте ядра около шести процентов не ясно. Неужели производитель вводит в заблуждение? Нет, озвученное преимущество получено в 3DMark Vantage. В этом процессорозависимом тесте действительно можно получить большую разницу в результатах при небольшом изменении частоты видеокарты в случае огромного дисбаланса тестовой системы, например, если сравнивать бюджетные видеокарты на разогнанном шестиядерном процессоре Intel Core i7. Вот только назвать такие результаты объективными нельзя.

Gigabyte GV-R577SO-1GD

В 2D рабочие частоты снижаются до 157/1200 МГц.

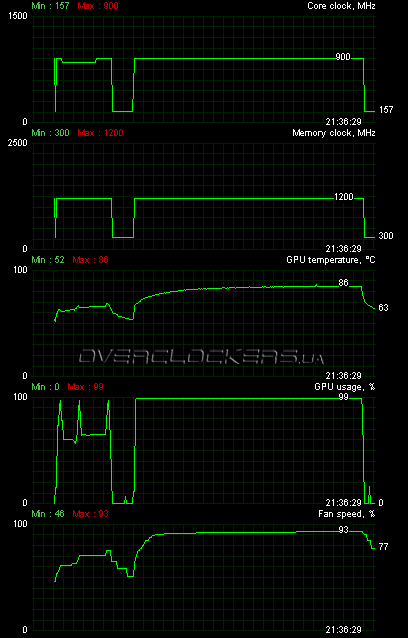

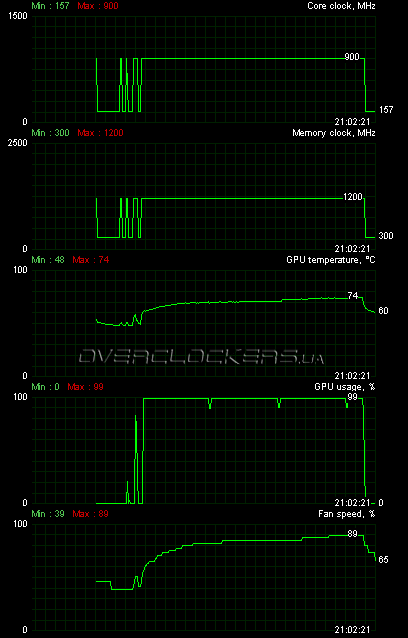

Что касается температурного режима, то после 12-минутной нагрузки в Crysis Warhead Benchmarking Tool при 1920х1200 на максимальных настройках со сглаживанием ядро нагрелось до 74 °С, а при нагрузке стресс-тестом Fur Rendering Benchmark — 86 °С.

Gigabyte GV-R577SO-1GD

Gigabyte GV-R577SO-1GD

Показатели неплохие, но обратите внимание на обороты вентилятора — от 89 до 93%, т.е. даже в номинале он работает почти на максимуме. Вполне естественно, что в таком режиме уровень шума был довольно высокий. Причина этого в завышенном до 1,25 В напряжении GPU.

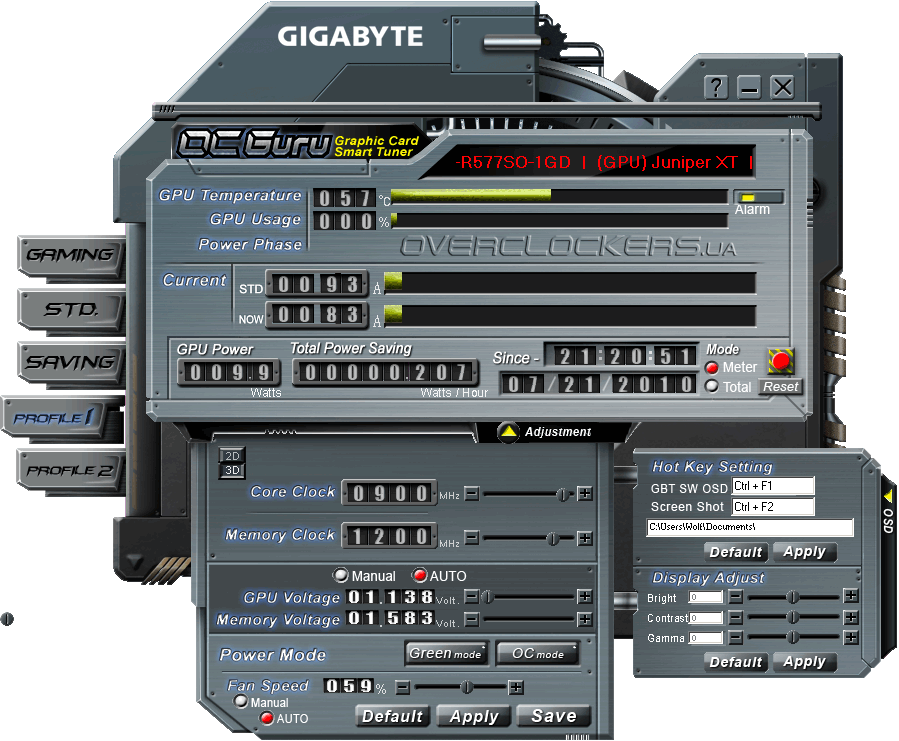

Снизить его можно лишь с помощью специальной утилиты Gigabyte OC Guru. Судя по основному меню этого программного комплекса, его основное назначение — контроль энергосберегающих функций. Сбоку есть пять кнопок, которые переключают видеокарту в «игровой», «стандартный», «экономный» режим или в один из двух профилей с ручными настройками. Первый режим предусматривает функционирование на частотах 900/4800 МГц, во втором частота ядра снижается до 850 МГц, а третий опять переводит карту на 900/4800 МГц, но вроде как при более низком энергопотреблении. В основном окне высвечивается данные о потребляемом токе и мощности, подсчитывается количество сэкономленных кВт/час при активном энергосберегающем режиме, температура GPU и его загрузка.

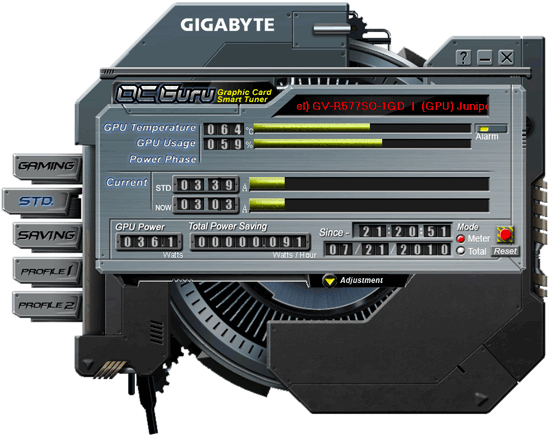

Gigabyte OC Guru

Но даже «энергосберегающий» режим не предусматривает снижение напряжения на GPU ниже 1,25 В, так что для достижения комфортного акустического режима пользователю придется вручную задать настройки в Profile 1 или Profile 2. Во вкладке Adjustment доступны функции управления частотами, напряжением, оборотами вентилятора и выбор режима Green Mode и OC Mode (в первом случае предполагает более тонкий контроль энергосберегающих функций как в обычном «Saving» режиме).

Gigabyte OC Guru

Вообще программу нельзя назвать удобной — интерфейс громоздкий и перегруженный лишними элементами. Да еще и максимальный разгон ограничен значениями в 960 МГ для ядра и 5780 МГц для памяти. Так что без RivaTuner или MSI Afteburner все равно не обойтись, равно как и без Gigabyte OC Guru, ведь контроль напряжения GPU возможен лишь в ней. Софтвольтмод ядра выше 1,25 В возможен, хотя если действовать напрямую, то поднять напряжение не получится. Изначально утилита предлагает зафиксировать напряжение отдельно в 2D и 3D, но для второго режима максимальное значение ограничено 1,25 В. Достаточно запустить в фоновом режиме какое-то 3D-приложение, чтобы создать нагрузку на видеокарту, и тогда «максимум» на шкале увеличивается до 1,35 В. Вот только сильное повышение напряжения незначительно улучшало разгон, и добиться полной стабильности на таких частотах не удавалось. Самое смешное, что если референсной карте покорились 1010 МГц и сохранялась полная стабильность даже в стресс-тесте Fur Rendering Benchmark, то GV-R577SO-1GD ну никак не хотела проходить тест на тех же частотах. Значительное повышение напряжение лишь уменьшало время до сбоя в результате перегрева. Фактически стабильный максимум карты — это 990 МГц при родном напряжении 1,25 В. Причем полная стабильность в таком режиме наблюдалась и при автоматическом режиме управления оборотами вентилятора, хотя и он и так раскручивался под 90%.

Gigabyte GV-R577SO-1GD

Но очень уж не хотелось ставить GV-R577SO-1GD в невыгодное положение на фоне референсного собрата GV-R577D5-1GD-B и мы все же решили остановиться на частотах 1010/5288 МГц. На них было возможно прохождение всех игровых тестов кроме стресс-теста. Если же ориентироваться на Fur Rendering Benchmark, то максимум карты — 990 МГц по ядру.

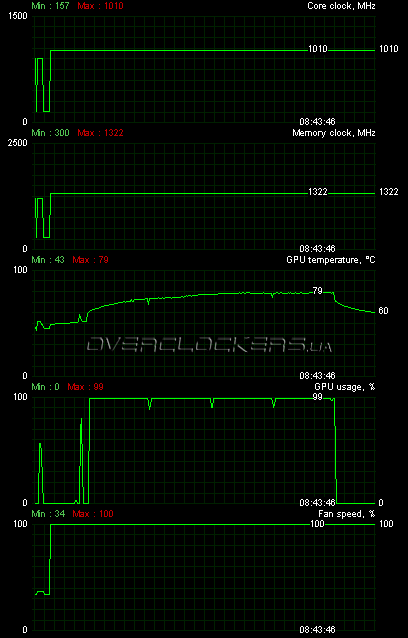

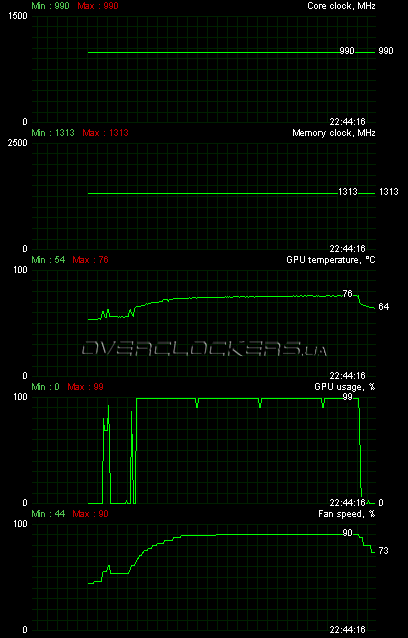

Gigabyte GV-R577SO-1GD

Выжать что-то большее из нее с родной системой охлаждения не получится.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

Переходим к видеокартам компании HIS.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)HIS HD 5770 IceQ 5 1GB (H577Q1GD)

Комплектация данной модели следующая:
  • переходник DVI/D-Sub;
  • переходник питания 2molex/PCI-E;
  • мостик CrossFire;
  • диск с драйверами;
  • инструкции.

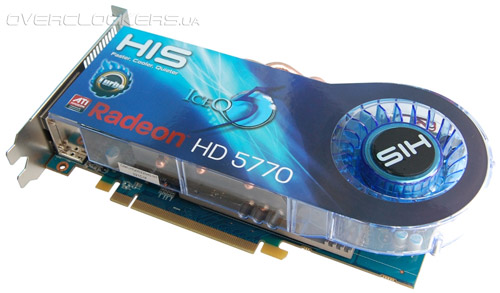

Видеокарта полностью закрыта массивной системой охлаждения IceQ 5, выполненной по типу турбины с использованием тепловых трубок.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

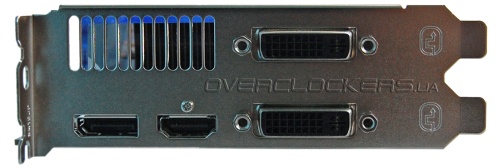

По числу внешних интерфейсов данная модель не отличается от эталонных карт. На задней панели имеются разъемы Display Port, HDMI и два DVI.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

Радиатор состоит из массивного алюминиевого основания с медной вставкой в месте контакта с ядром. В желобки основания уложены три толстые медные тепловые трубки, пронизывающие ряд тонких пластин, которые также напаяны на алюминиевое основание. Продувается вся конструкция вентилятором с диаметром лопастей 75 мм.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

HIS HD 5770 IceQ 5 1GB (H577Q1GD)HIS HD 5770 IceQ 5 1GB (H577Q1GD)

Алюминиевое основание контактирует еще и с микросхемами памяти через специальные термопрокладки.

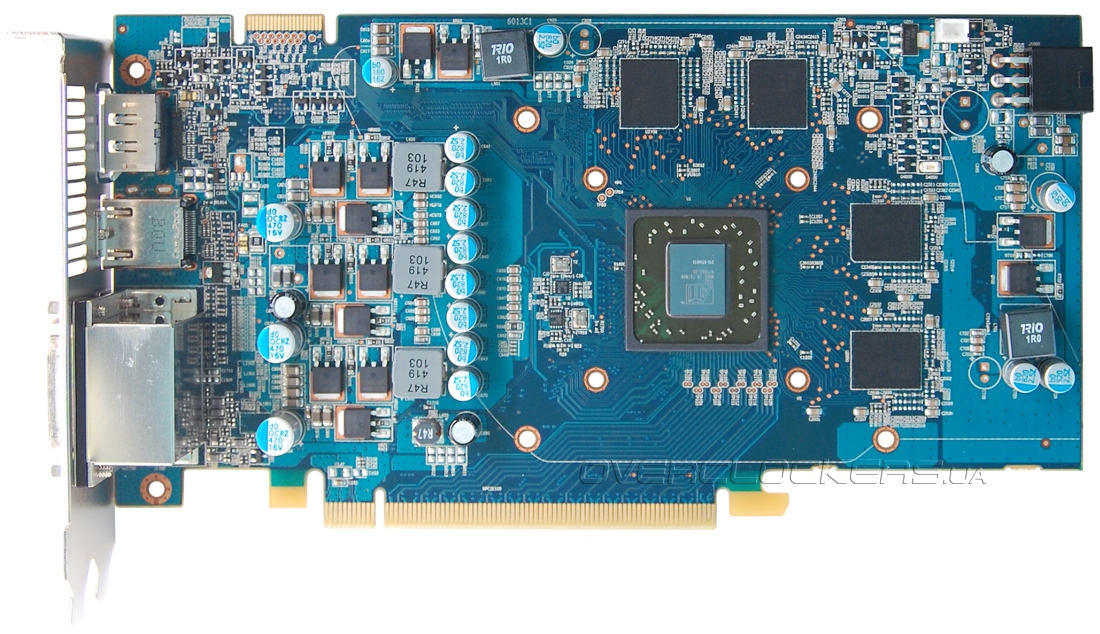

Дизайн самой платы отличается от референсного. Как и у адаптеров Gigabyte и ASUS, система питания располагается слева от графического чипа.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

На GPU все также приходится три фазы, а в качестве ШИМ-контроллера выступает uP6204CJ от uPI Semiconductor Corp.

uP6204CJ

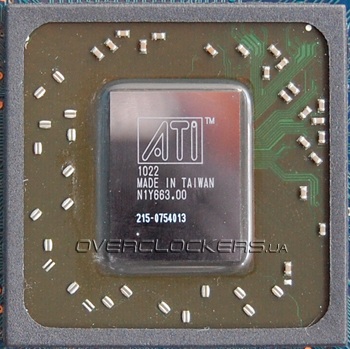

Графический чип RV840 окружен пластиковой защитной рамкой.

RV840

Распаяно восемь микросхем памяти Samsung K4G10325FE-HC04 общим объемом 1 ГБ.

Samsung K4G10325FE-HC04

Частоты видеоадаптера полностью отвечают стандартным рекомендациям — ядро работает на 850 МГц, память на 4800 МГц. В простое частоты снижаются до 157/1200 МГц.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

При 12-минутной нагрузке Crysis Warhead в разрешении 1920х1200 с максимальными настройками качества с AA4x (демо Ambush из Crysis Warhead Benchmarking Tool) температура не поднялась выше 75 °С.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

В Fur Rendering Benchmark пиковая температура составила 85 °С.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

Результаты просто выдающиеся, если взглянуть на мониторинг оборотов вентилятора системы охлаждения — не более 48% даже в стресс-тесте. Уровень шума действительно минимальный и это самая тихая видеокарта среди всех протестированных нами.

Софтвольтмод с помощью MSI Afterburner изначально не поддерживается, но, тем не менее, разгонный потенциал у нее отличный. Графический процессор заработал на 980 МГц, а память на 5476 МГц. Учитывая хорошую эффективность системы охлаждения, мы решили проверить, справится ли она в «автоматическом» режиме управления оборотами вентилятора с таким разгоном. В итоге, как оказалось, не справится. Обороты вентилятора все равно надо повышать.

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

HIS HD 5770 IceQ 5 1GB (H577Q1GD)

Для стопроцентной стабильности в игровых тестах достаточно было зафиксировать их на 65% от максимума, для Fur Rendering Benchmark — на 75%. И даже на 65% от максимума гул турбины был довольно умеренный, а если сравнивать с ASUS EAH5770 CUCore/2DI/1GD5 или Gigabyte GV-R577SO-1GD — так даже меньше. Температура ядра в Crysis Warhead и стресс-тесте не превышала 69 и 78 градусов Цельсия.

Что касается возможности управления напряжением, то по словам пользователя нашей Конференции ее можно сделать доступной. Сам контроллер данную фукцию поддерживает, нужно лишь «разблокировать» соответсвующую опцию в MSI Afterburner. В коневом каталоге программы в папке Profiles в одном из cfg- файлов, начинающихся на VEN_1002&DEV_ нужно дописать строчку uP6204_Detection = 1.

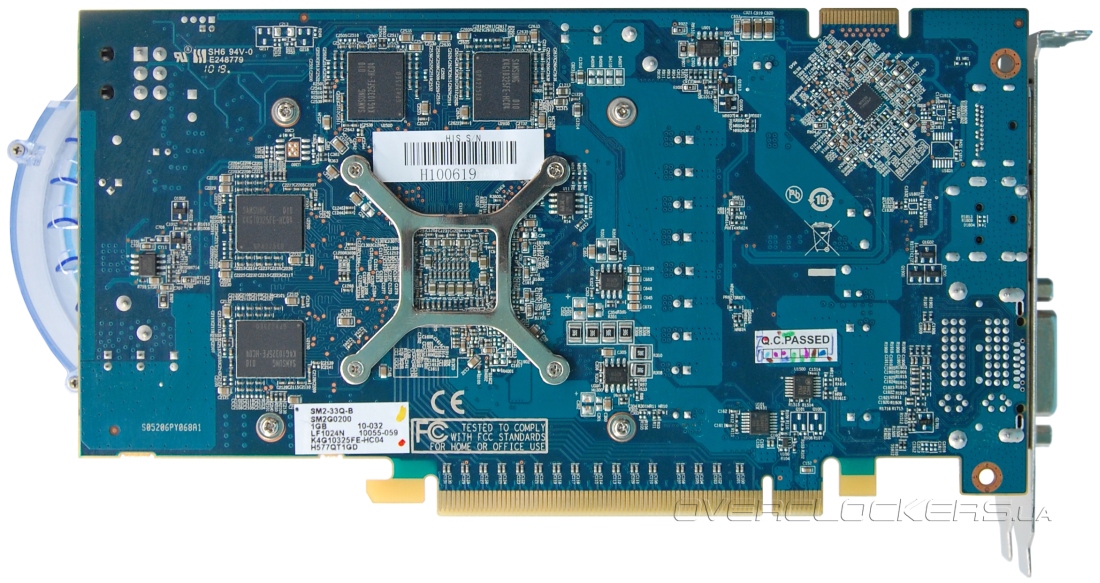

HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD)

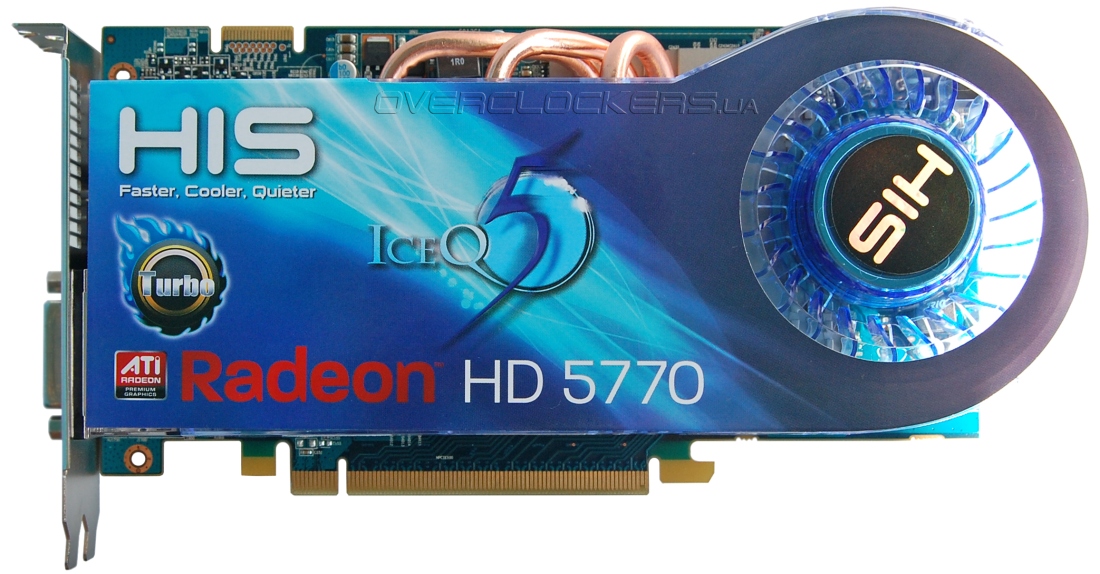

Следующий продукт HIS отличается небольшим заводским разгоном, отчего и имеет в своем названии приставку Turbo.

HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD)HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD)

Комплект поставки включает:
  • переходник DVI/D-Sub;
  • переходник питания 2molex/PCI-E;
  • мостик CrossFire;
  • диск с драйверами;
  • инструкции.
Внешние интерфейсы представлены разъемы Display Port, HDMI и двумя DVI.

HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD)

Акселератор ничем не отличается от обычной неразогнанной версии HD 5770 IceQ 5 1GB.

HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD)

HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD)

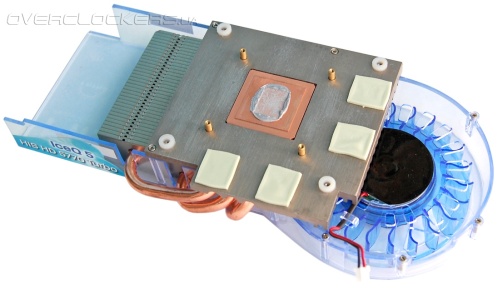

Соответственно и кулер-турбина с тремя тепловыми трубками является полной копией системы охлаждения рассмотренной выше видеокарты. Кроме графического чипа основание кулера контактирует с микросхемами памяти.

HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD)

Дизайн платы H577QT1GD полностью идентичен H577Q1GD. Система питания GPU построена на контроллере uP6204CJ, возможности управления напряжением с помощью программных средств нет, но можно попробовать описанный выше способ редактирования конфигурационного файла в профилях MSI Afterburner для разблокировки соответствующей опции в данной утилите.

HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD)

HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD)

Графический процессор RV840:

RV840

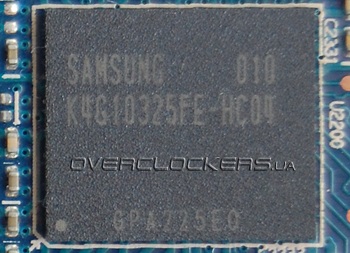

Общий объем видеопамяти в 1 Гб набран восемью микросхемами Samsung K4G10325FE-HC04.

Samsung K4G10325FE-HC04

Рабочие частоты не сильно отличаются от рекомендованных — ядро функционирует на 875 МГц, а память на 5000 МГц, что лишь на три и четыре процента выше стандартных спецификаций. При отсутствии нагрузки частоты снижаются до уровня 157/1200 МГц.

HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD)

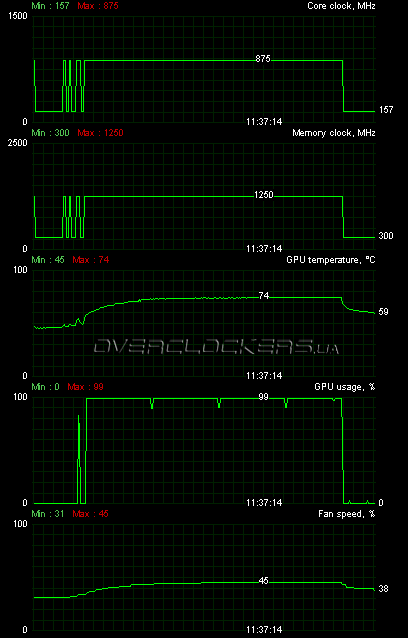

С учетом небольшого заводского разгона немного измен стандартный профиль регулирования оборотов вентилятора в автоматическом режиме. Теперь он работает на чуть больших оборотах, но на итоговом уровне шума это почти никак не сказывается — видеокарта по-прежнему тихая. А вот температуры почти не отличаются от тех данных, что мы получили у предшественника. При 12-минутной нагрузке Crysis Warhead ядро прогрелось до 74 °С, в стресс-тесте Fur Rendering Benchmark — до 86 °С.

HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD)

HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD)

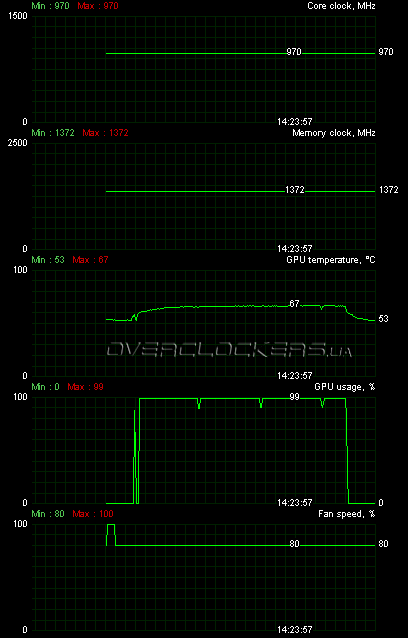

Разгонный потенциал тоже оказался на уровне предыдущей модели, «потолок» GPU даже на 10 МГц ниже. Карта смогла стабильно работать на частотах 970/5488 МГц. В этот раз мы не подбирали оптимальные обороты вентилятора системы охлаждения, а сразу зафиксировали его на 80 %, чтобы удерживать температуру в игровых тестах в пределах 67 градусов.

HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD)

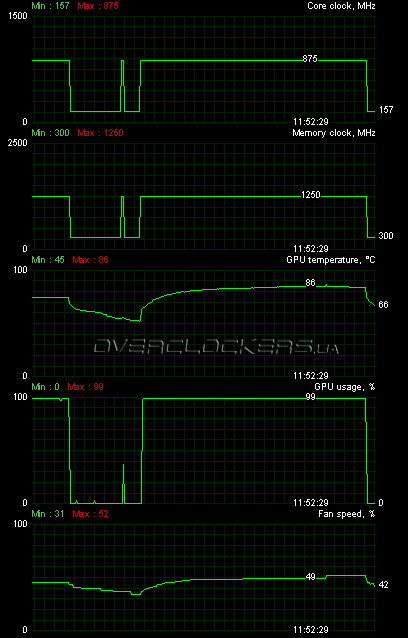

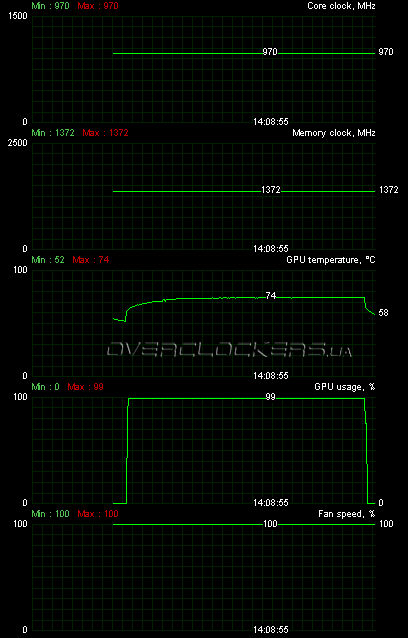

Но, как оказалось, полной стабильности в Fur Rendering Benchmark даже при таком производительном режиме работы кулера-турбины трудно добиться. Пришлось поднять обороты до максимума, и после этого без проблем был пройден наш стандартный 12-минутный стресс-тест.

HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD)

Видеокарта Turbo оказалось горячее предшественника, что, возможно, является следствием более высокого рабочего напряжения. Но практической пользы для реализации разгонного потенциала мы от этого не увидели. А, возможно, разница в температурах и разгонном потенциале обусловлена лишь некоторыми различиями в самих GPU. В любом случае, покупая обычный графический ускоритель HIS HD 5770 IceQ 5, вы ничего не теряете в сравнении с HIS HD 5770 IceQ 5 Turbo.

MSI R5770-PMD1G

Оформление упаковки у данной видеокарты отличается простотой.

MSI R5770-PMD1G

Комплект поставки тоже скромный:
  • переходник DVI/D-Sub;
  • переходник питания molex/PCI-E;
  • диск с драйверами;
  • инструкции.
Перед нами очередной нереференсный продукт с оригинальным дизайном и системой охлаждения. Карта оснащена по одному разъему Display Port, HDMI, DVI.

MSI R5770-PMD1G

MSI R5770-PMD1G

Под пластиковым кожухом кулера скрывается радиатор с медным сердечником. По форме своей он напоминает систему охлаждения видеокарты Gigabyte GV-R577UD-1GD. Вентилятор с диаметром крыльчатки 75 мм регулируется ШИМ-контроллером.

MSI R5770-PMD1G

MSI R5770-PMD1G

Дизайн печатной платы на удивление близок рассмотренным выше картам HIS, Gigabyte и ASUS.

MSI R5770-PMD1G

MSI R5770-PMD1G
Система питания ядра реализована по типовой трехфазной схеме на базе стандартного контроллера L6788A, который позволяет регулировать напряжение программными средствами.

L6788A

Графический чип RV840 работает на частоте 850 МГц.

RV840

На плате распаяно восемь микросхем памяти Hynix H5GQ1H24AFR T2C общим объемом один гигабайт.

Hynix H5GQ1H24AFR T2C

С номинальных 850/4800 МГц в 3D частоты снижаются до 157/1200 МГц в простое.

MSI R5770-PMD1G

Как и у многих других нереференсых продуктов, рабочее напряжение GPU у данного видеоадаптера завышено. Это, конечно же, не лучшим образом сказывается на итоговых температурах. Так, при 1,2 В температура ядра достигала 86 °С в Crysis Warhead и ужасающих 105 °С в Fur Rendering Benchmark.

MSI R5770-PMD1G

MSI R5770-PMD1G

Но стоит уменьшить напряжение до 1,125 В, как температуры снижаются до 82 °С и 96 °С. Разница заметная, но все равно родная система охлаждения едва справляется с охлаждением видеокарты в стресс-тесте.

MSI R5770-PMD1G

MSI R5770-PMD1G

При уровне оборотов вентилятора около 90-100 % от максимума уровень шума довольно высокий.

По причине очень высокого нагрева реализовать разгонный потенциал довольно проблематично, точнее практически невозможно с родной системой охлаждения. Мы смогли достичь частот 960/5836 МГц при дополнительном вентиляторе и небольшом поднятии напряжения до 1,25 В. Но в таком режиме не удавалось даже до конца пройти 12-минутный тест Crysis Warhead в 1920х1200 с AA4x — карта очень быстро перегревалась. А вот при разрешении 1680х1050 все тесты уже проходили до конца без сбоев, да и температура не поднималась выше 100 градусов.

MSI R5770-PMD1G

MSI R5770 Hawk

Видеокарта R5770 Hawk поставляется в массивной коробке с ручкой для переноски. Под откидывающейся боковой крышкой имеется небольшой вырез с прозрачной вставкой.

MSI R5770 Hawk

Комплект поставки:
  • переходник DVI/D-Sub;
  • переходник питания 2molex/PCI-E;
  • переходник для подключения к контактам измерения напряжения;
  • диск с драйверами и утилитой MSI Afterburner;
  • инструкции.

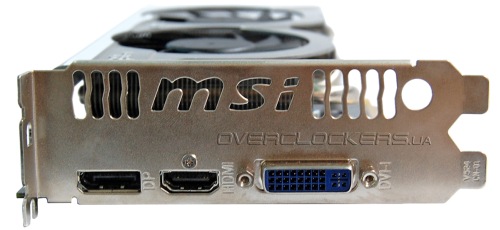

На задней панели присутствуют видеоразъемы трех типов: Display Port, HDMI и DVI.

MSI R5770 Hawk

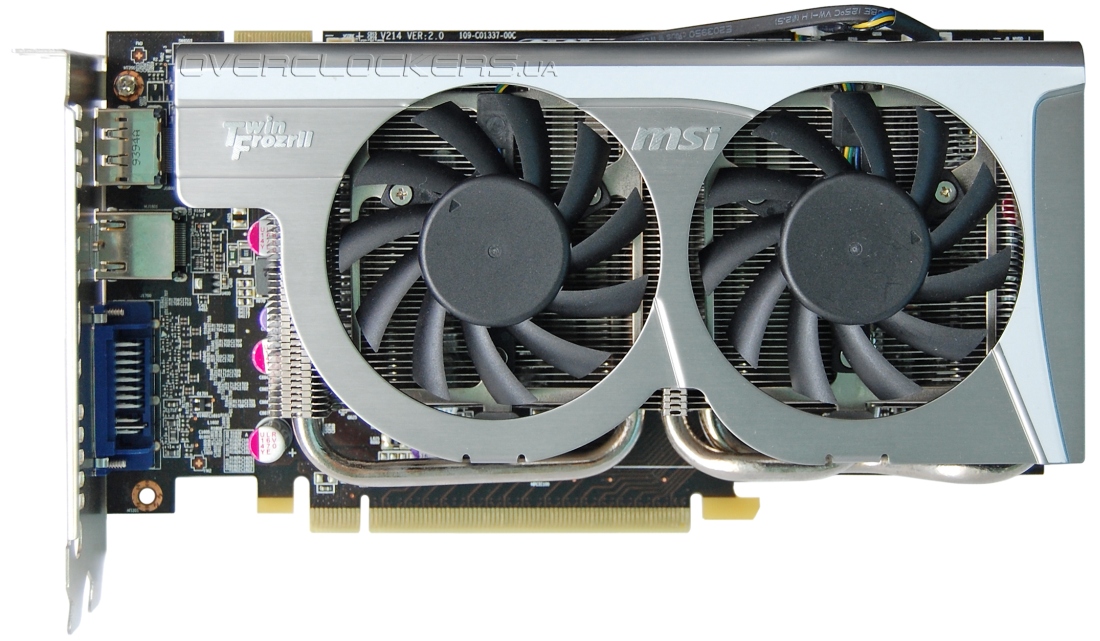

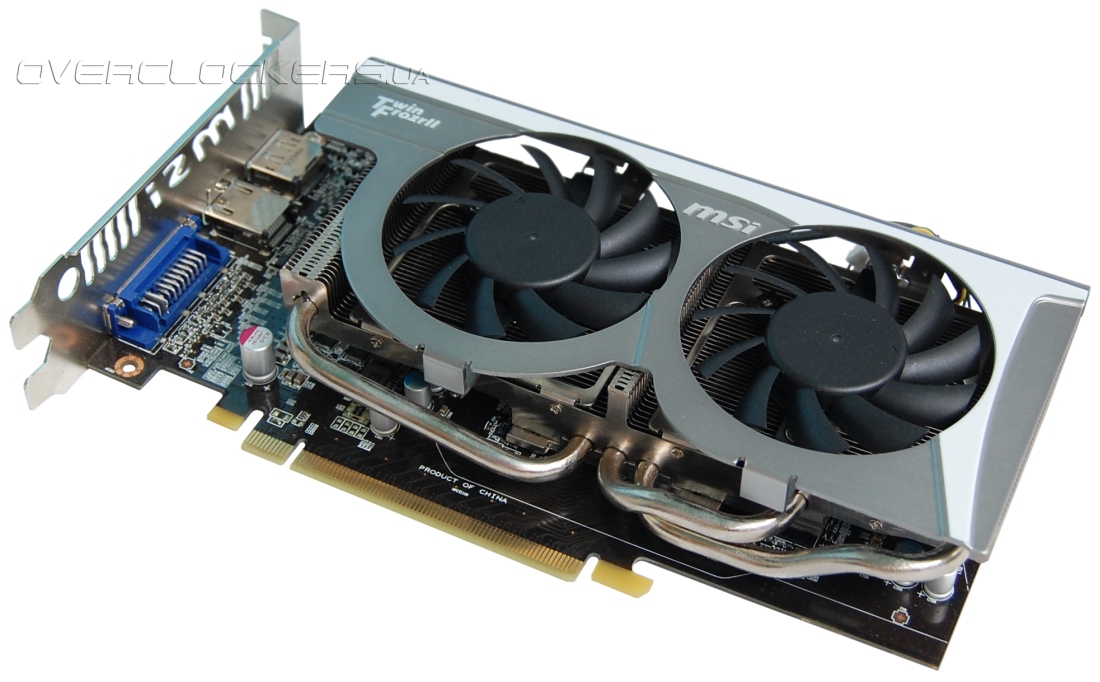

Видеокарта смотрится довольно внушительно благодаря массивной системе охлаждения Twin Frozr II с двумя вентиляторами. Конструкция кулера напоминает Titan Twin Turbo.

MSI R5770 Hawk

MSI R5770 Hawk

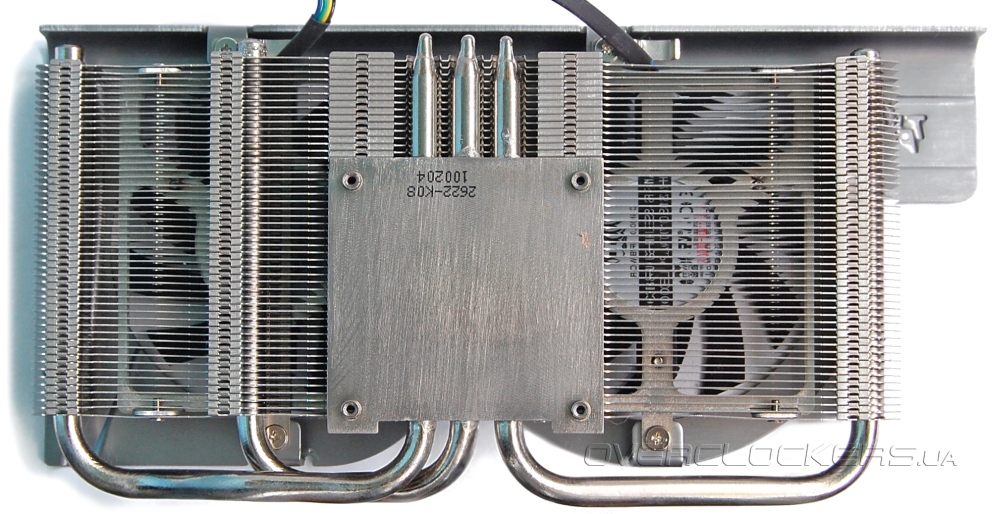

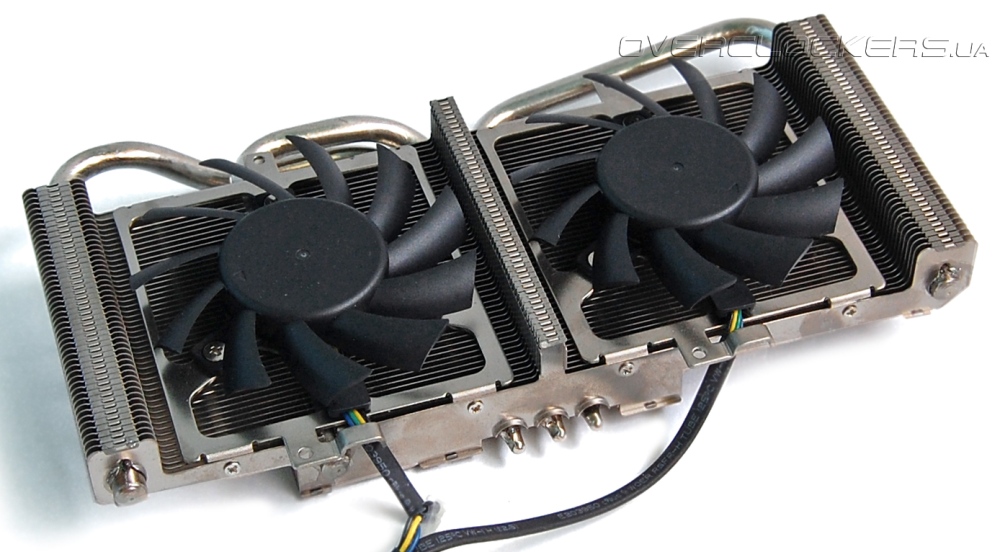

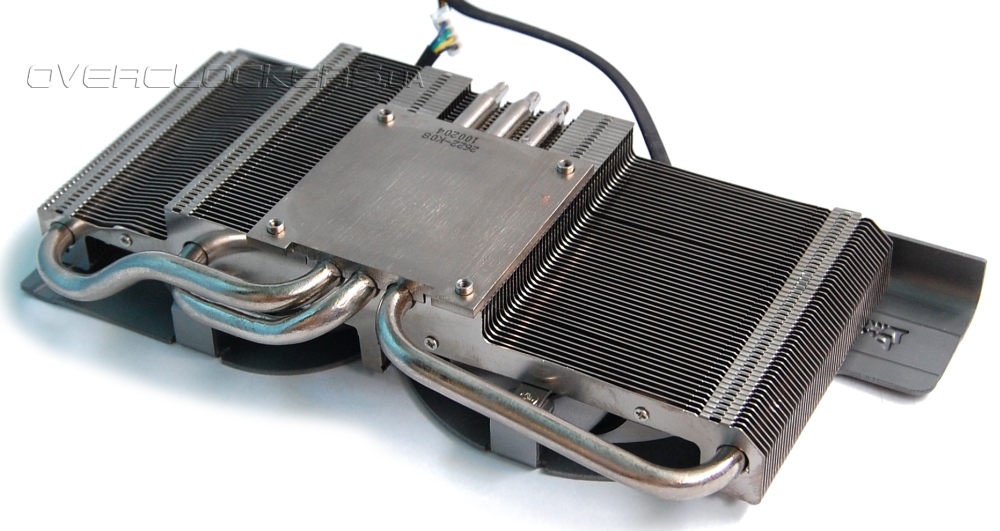

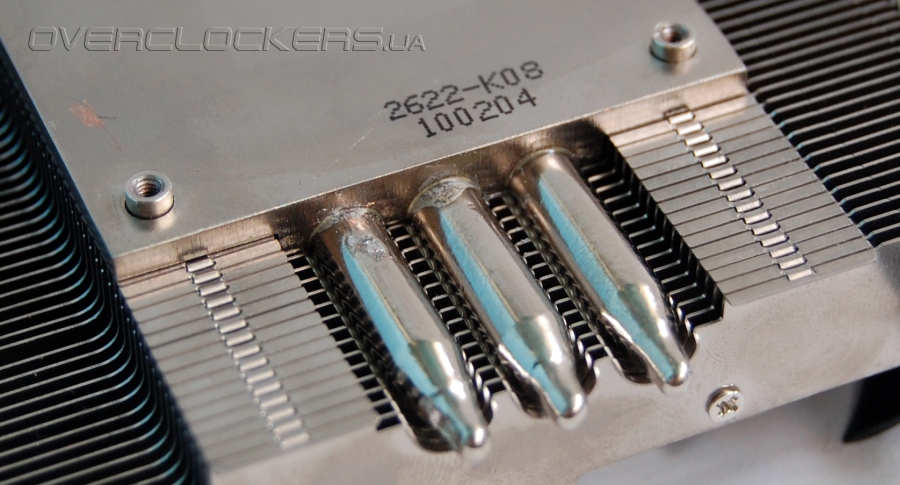

Кулер базируется на трех медных тепловых трубках, которые пронизывают полсотни тонких алюминиевых пластин.

MSI R5770 Hawk

MSI R5770 Hawk

Контактирует с ядром медное никелированное основание. Трубки уложены в специальные желобки и зафиксированы с помощью припоя. Также с медной пластиной основания непосредственно контактирует и большая часть пластин самого радиатора.

MSI R5770 Hawk

Вся конструкция обдувается двумя вентиляторами PLA07010S12HH диаметром 70 мм, обеспечивающие не только отличный обдув радиатора, но и охлаждение всей платы с подсистемой питания, что особенно важно для разгона.

MSI R5770 Hawk

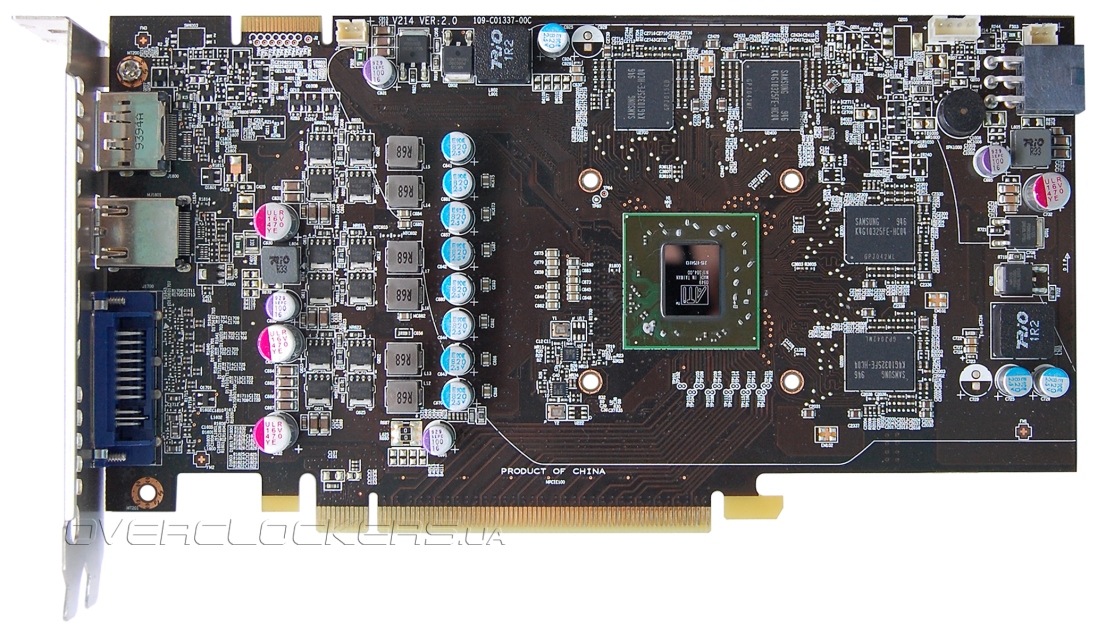

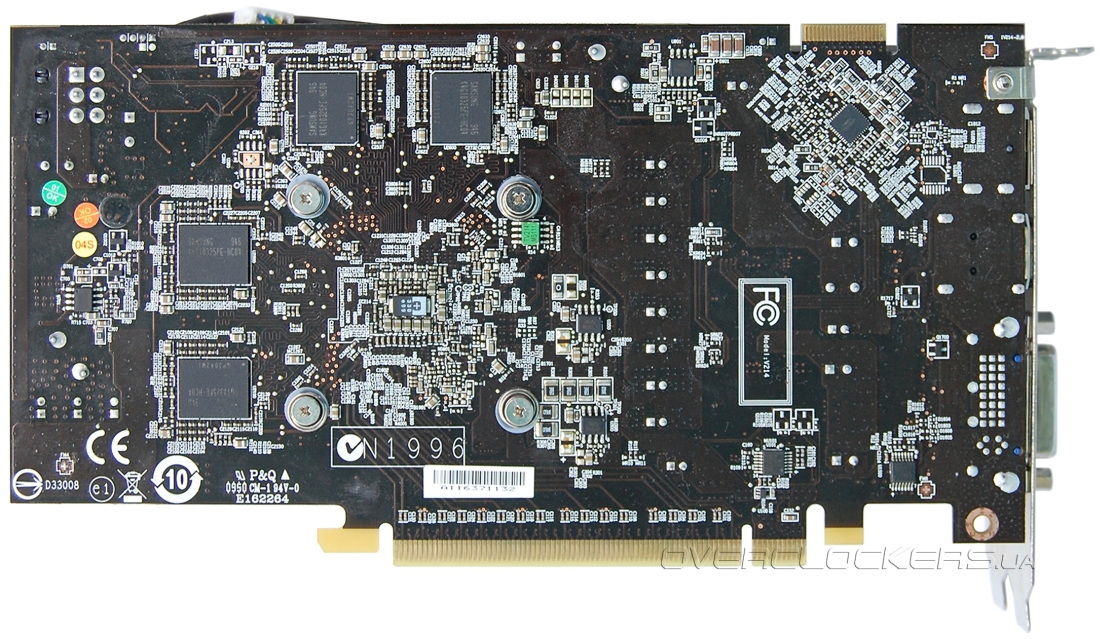

Плата имеет схожий дизайн с MSI R5770-PMD1G.

MSI R5770 Hawk

MSI R5770 Hawk

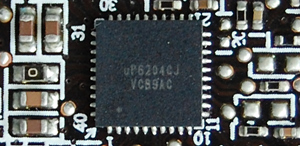

Все изменения коснулись силовой части системы питания GPU, которая имеет шесть фаз. Но на самом деле управляет ими трехканальный контроллер uP6204CJ (точно такой же как и у видеокарт HIS), т.е. имеем по две фазы на канал.

uP6204CJ

MSI подчеркивает использовании высококачественных компонентов военного уровня в данном решении. Действительно, на фоне своего собрата, рассмотренного выше, адаптер Hawk выделяется использованием более качественных транзисторов и дросселей в цепи питания. Есть даже один танталовый конденсатор, распаянный прямо под чипом.

Специально для оверклокеров на плате предусмотрена группа контактов (V-Chek Points) для замера напряжения GPU и памяти GDDR5. Расположены они возле разъемов подключения питания и CrossFire.

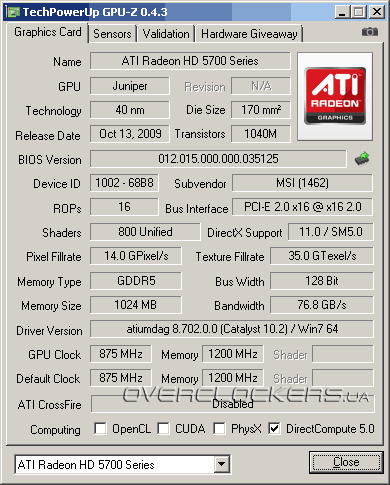

Графический чип RV840 работает на частоте 875 МГц.

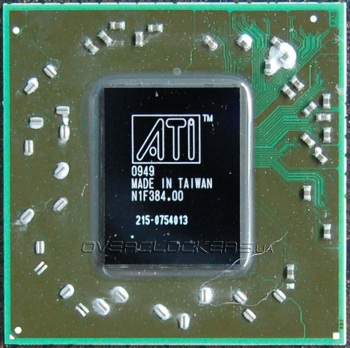

RV840

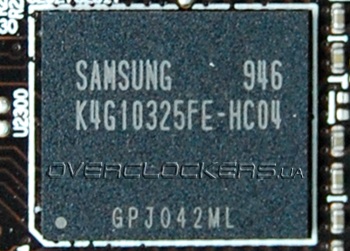

Распаяно восемь микросхем памяти Samsung K4G10325FE-HC04 общим объемом один гигабайт.

Samsung K4G10325FE-HC04

Начальные частоты незначительно отличаются от рекомендованных — 875/4800 МГц. В простое, как и положено, они снижаются до 157/1200 МГц.

MSI R5770 Hawk

Изначально рабочее напряжение GPU повышено до 1,2 В. Поскольку видеокарта поддерживает софтвольтмод, уменьшить его не проблема. Но даже на 1,2 В температура ядра держалась в пределах 70 градусов при 12-минутном прогоне демо Ambush из Crysis Warhead Benchmarking Tool (1920х1200, Very High DX10, AA4x), а в стресс-тесте Fur Rendering Benchmark не превысила 72 °С.

MSI R5770 Hawk

MSI R5770 Hawk

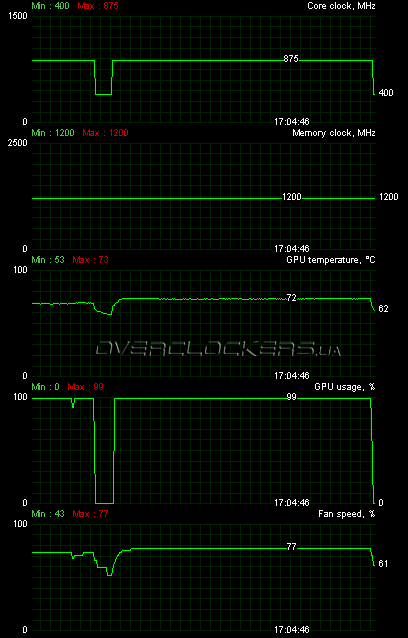

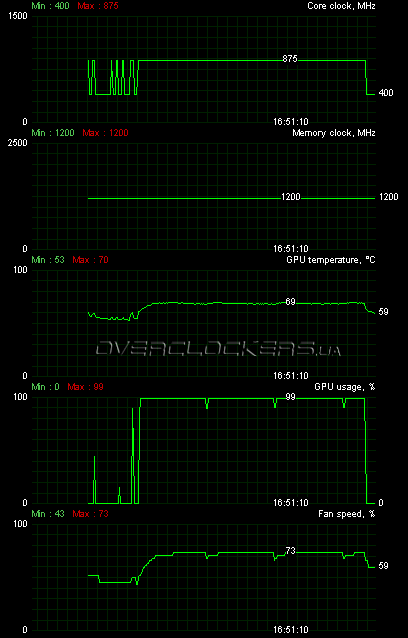

И хотя вентиляторы при этом раскручивались до 3000 об/мин и выше, уровень шума был весьма умеренный. Для еще большей тишины можно снизить напряжение до 1,125 В. Наш экземпляр в таком случае не грелся выше 69 и 71 градуса Цельсия, причем, при меньших оборотах вентиляторов (71-73%).

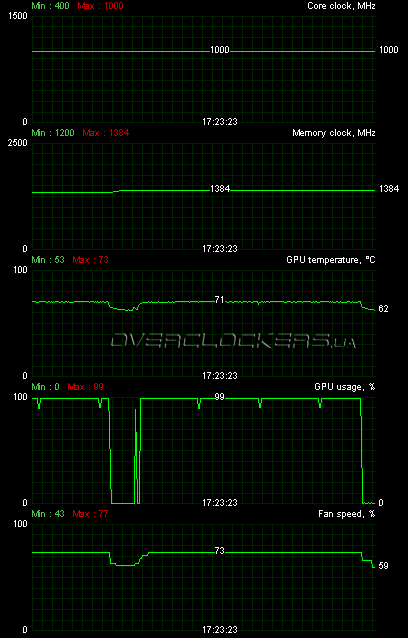

Но по-настоящему впечатляет эффективность системы охлаждения при разгоне, ведь MSI R5770 Hawk — единственная видеокарта, которая смогла работать на частоте 1 ГГц без повышения оборотов (использовался автоматический режим управления вентиляторами) и с «родным» напряжением 1,2 В. При тестировании в Crysis Warhead на частотах 1000/5536 МГц температура ядра не поднялась выше 73 °С. Быстро, холодно и тихо — впечатляющий результат!

MSI R5770 Hawk

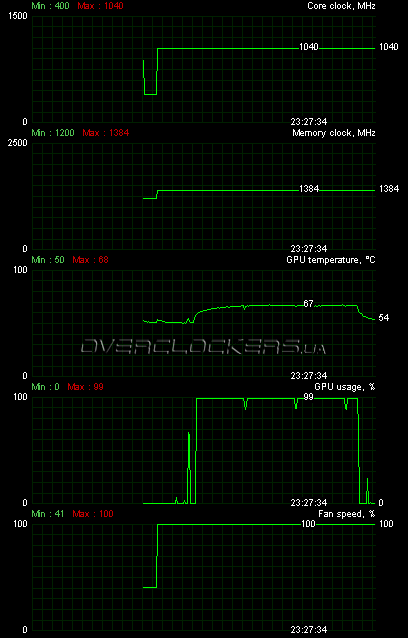

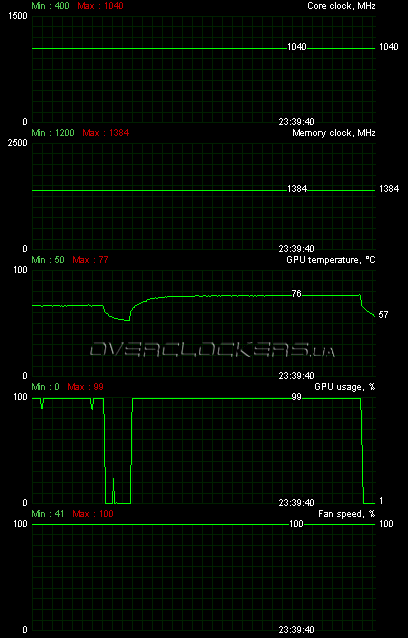

А ведь это еще не максимум. Для достижения еще больших частот, мы зафиксировали обороты на 100 % (4900 об/мин) и достигли полной стабильности на 1040/5536 МГц при 1,275 В. Температура ядра в Crysis Warhead не превышала 68 °С, в стресс-тесте — 77 °С.

MSI R5770 Hawk

MSI R5770 Hawk

Обратите внимание на полную стабильность в Fur Rendering Benchmark, что, как минимум, означает еще небольшой частотный «запас» для прохождения 3DMark даже на стоковом кулере, не говоря уже об использовании экстремальных систем охлаждения.

PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H)

Переходим к видеокартам PowerColor. Первой рассмотрим простую модель, оснащенную 512 мегабайтами видеопамяти.

PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H)

Адаптер поставляется в традиционной коробке с минимальным набором аксессуаров — диск с драйверами и инструкция.

Сама видеокарта является полной копией рассмотренной выше модели Club3D HD 5770 CGAX-5772I. Такая же укороченная плата с кулером Arctic Cooling. На заднюю панель вынесены разъемы HDMI, DVI и D-Sub. Имеется два разъема CrossFire, в то время как у карт ASUS, Gigabyte и MSI по одному.

PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H)

PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H)

PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H)

Система охлаждения уже знакома нам не только по карте Club3D, но и по младшим Radeon HD 5750 этого же производителя. Только у старшей модели добавилась медная пластина в основании. Алюминиевый радиатор цельный, прямоугольной формой и небольшой высоты. Обдувается вентилятором с диаметром крыльчатки 85 мм.

PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H)

Маленькая длинна платы объясняется тем, что она базируется на дизайне младших PowerColor Radeon HD 5750, которые в свою очередь почти полностью копируют референс.

PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H)

PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H)

Соответственно и система питания ядра реализована на двухфазном ШИМ-контроллере uP6201BQ.

uP6201BQ

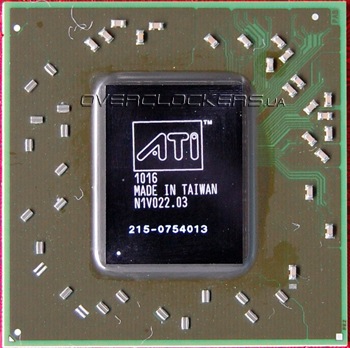

Распаян самый обычный графический чип RV840:

RV840

В качестве микросхем памяти используются чипы Hynix H5GQ1H24AFR T2C, рассчитанные частоту на 1250 МГц (эффективные 5000 МГц).

Hynix H5GQ1H24AFR-T2C

Графический ускоритель функционирует на стандартных частотах 850/4800 МГц, сбрасывая их до 157/1200 МГц в 2D-режиме.

PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H)

Видеокарта оказалась чуть прохладнее своей копии под маркой Club3D. При 12-минутной нагрузке демо Ambush из Crysis Warhead Benchmarking Tool (при разрешении 1920x1200 на максимальных настройках качества изображения) температура не поднялась выше 68 °С. Уровень шума заметный, но вполне терпимый.

PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H)

В специализированном тесте Fur Rendering Benchmark ядро прогрелось до 81 °С.

PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H)

По разгону видеокарта не сильно отличилась на фоне того же Club3D или упоминавшихся в прошлой статье Radeon HD 5750 аналогичного дизайна. Хотя в данном случае не удалось взять даже 900 МГц, стабильная работа GPU была возможна лишь на частоте 895 МГц. Память Hynix заработала на частоте 5488 МГц.

PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H)

PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H)

С таким разгоном родной кулер справлялся, если обороты вентилятора принудительно устанавливались на максимум. Температура ядра в Crysis Warhead держалась в пределах 74 градусов, а в Fur Rendering Benchmark достигала 83 градусов.

PowerColor PCS+ HD5770 1GB GDDR5 (AX5770 1GBD5-PPG)

Данный продукт PowerColor имеет в названии приставку PCS+, что подразумевает наличие заводского разгона.

PowerColor PCS+ HD5770 1GB GDDR5 (AX5770 1GBD5-PPG)

Комплектация этой карты следующая:
  • переходник DVI/D-Sub;
  • мостик CrossFire;
  • диск с драйверами;
  • талон на приобретение Colin McRae: DiRT 2;
  • инструкции.
В качестве приятного бонуса видеокарта имеет талон с кодом для бесплатного скачивания полной версии игры Colin McRae: DiRT 2 из Steam. В продаже присутствует и версия без данного талона внутри, ее код AX5770 1GBD5-PP.

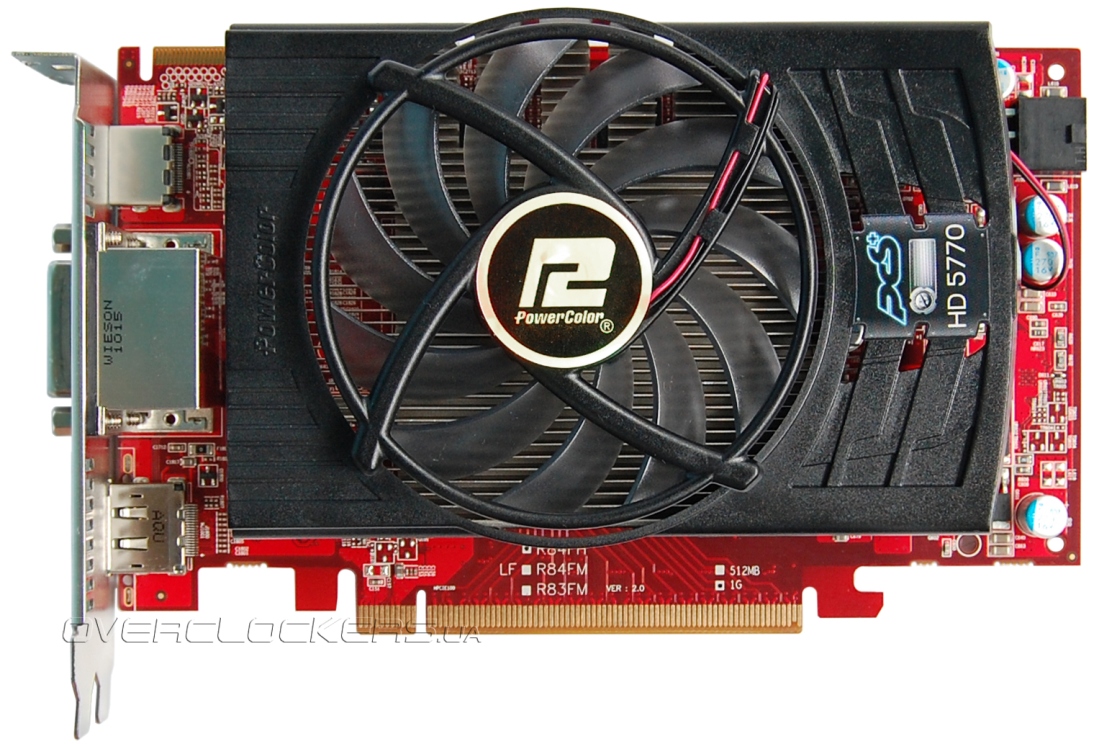

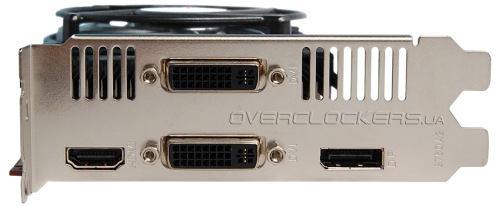

Данная модель, в отличие от предшественника, оснащена уже четырьмя видеоразъемами — Display Port, HDMI и двумя DVI.

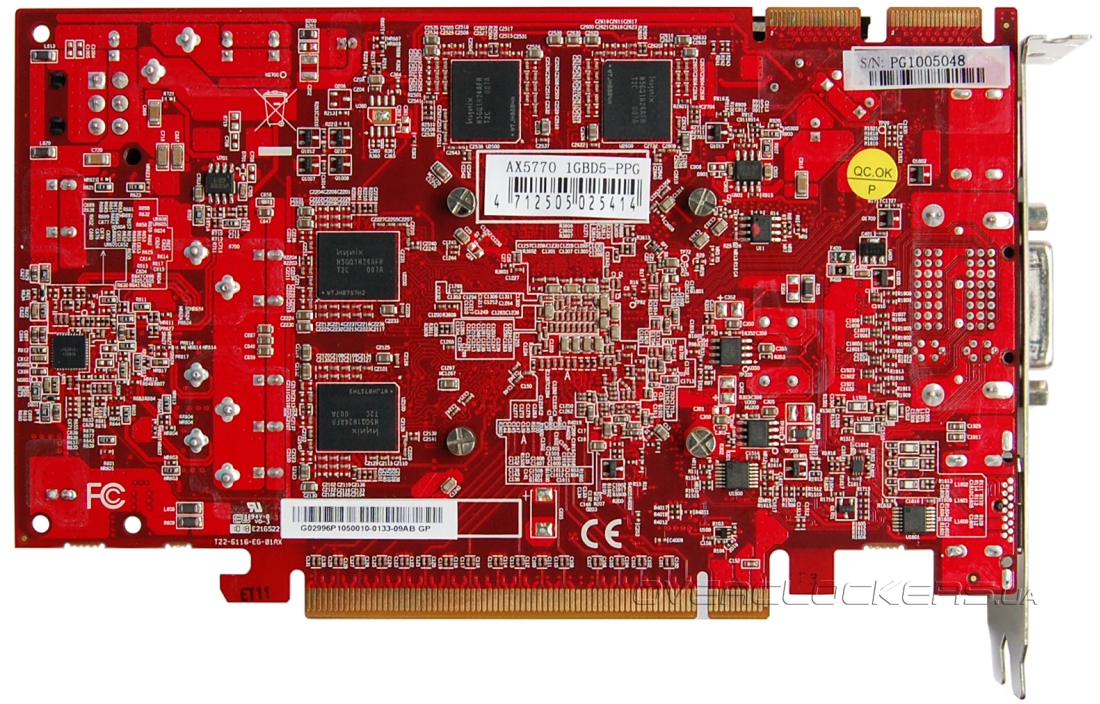

PowerColor PCS+ HD5770 1GB GDDR5 (AX5770 1GBD5-PPG)

Габариты платы не изменились — перед нами все такой же укороченный вариант. А вот кулер визуально стал чуть больше.

PowerColor PCS+ HD5770 1GB GDDR5 (AX5770 1GBD5-PPG)

PowerColor PCS+ HD5770 1GB GDDR5 (AX5770 1GBD5-PPG)

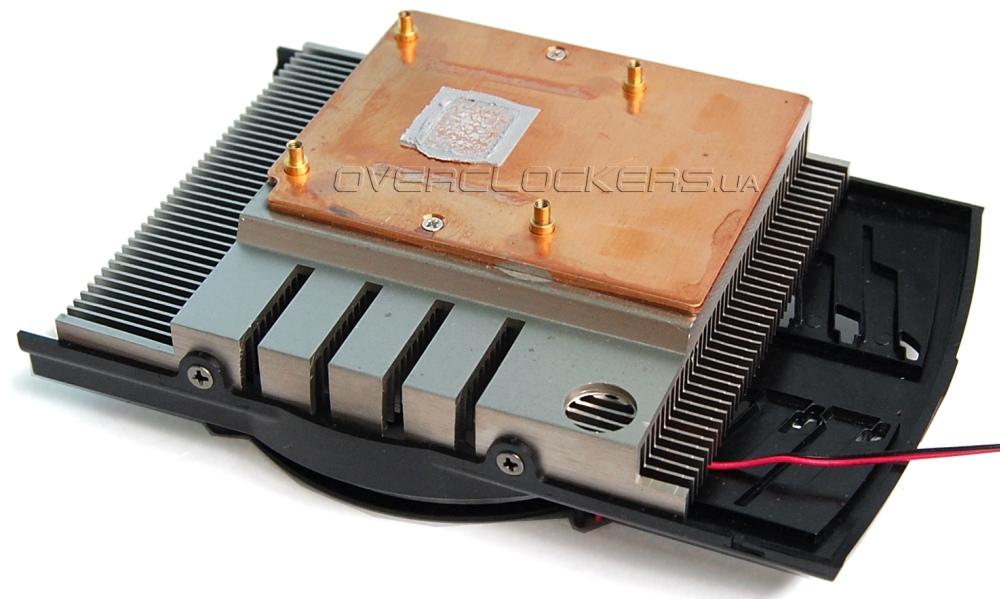

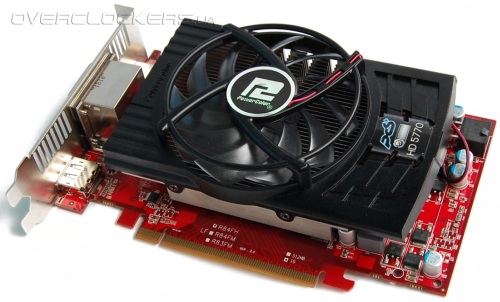

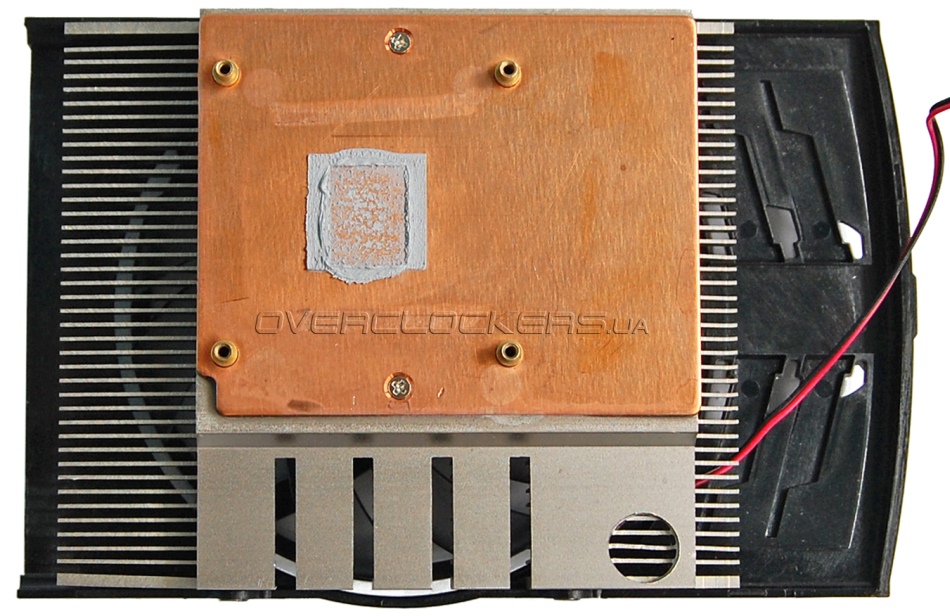

Впрочем, если заглянуть под пластиковый кожух, то сразу видно, что производитель не стал тратиться на дорогую и производительную систему охлаждения. Используется уже хорошо знакомый нам кулер Arctic Cooling, но с увеличенной центральной частью. Алюминиевый радиатор напаян на медное основание, которое и контактирует с ядром.

PowerColor PCS+ HD5770 1GB GDDR5 (AX5770 1GBD5-PPG)

PowerColor PCS+ HD5770 1GB GDDR5 (AX5770 1GBD5-PPG)

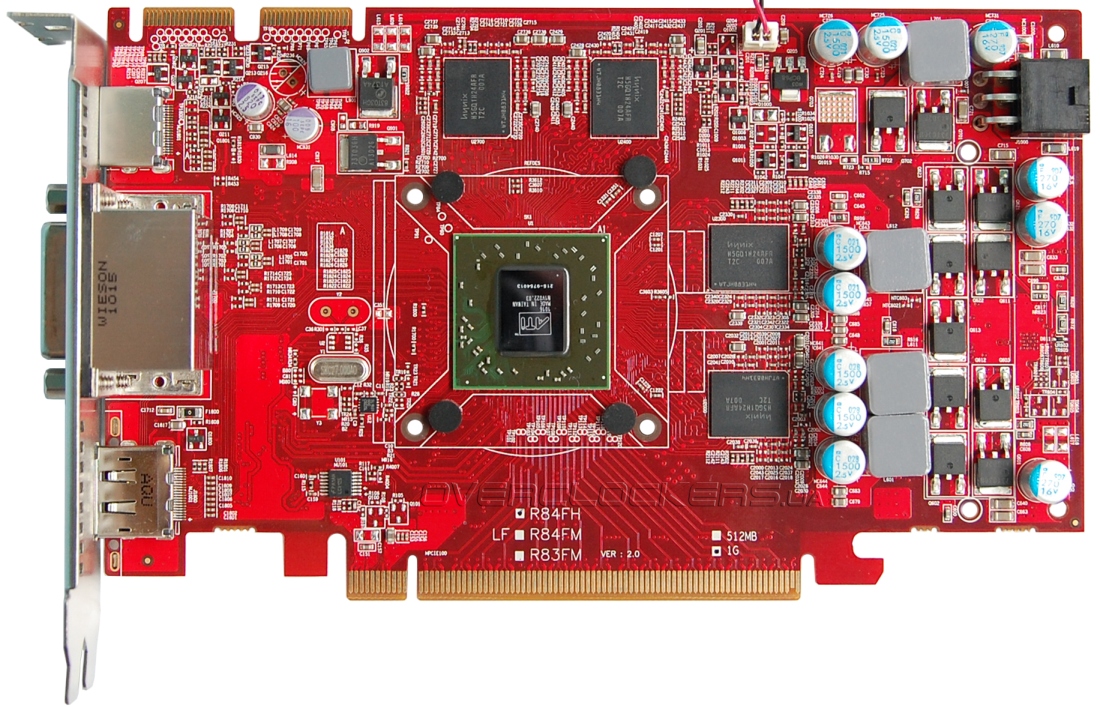

Дизайн платы мало изменился по сравнению с рассмотренной выше обычной версией HD 5770 этого же производителя, соответственно и с референсной картой HD 5750 различий немного.

PowerColor PCS+ HD5770 1GB GDDR5 (AX5770 1GBD5-PPG)

PowerColor PCS+ HD5770 1GB GDDR5 (AX5770 1GBD5-PPG)

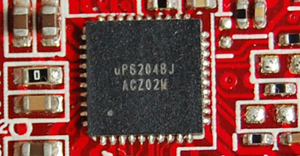

При более детальном изучении становится ясно, что переработана подсистема питания GPU, теперь она включает «честные» три фазы, благодаря использованию контроллера uP6204BJ.

uP6204BJ

Графический чип RV840:

RV840

Распаяно восемь микросхем памяти Hynix H5GQ1H24AFR T2C общим объемом один гигабайт.

Hynix H5GQ1H24AFR T2C

Рабочие частоты данной модели — 875/4900 МГц, что лишь на три и два процента выше рекомендованных. В простое, как и у других карт, они снижаются до 157/1200 МГц.

PowerColor PCS+ HD5770 1GB GDDR5 (AX5770 1GBD5-PPG)

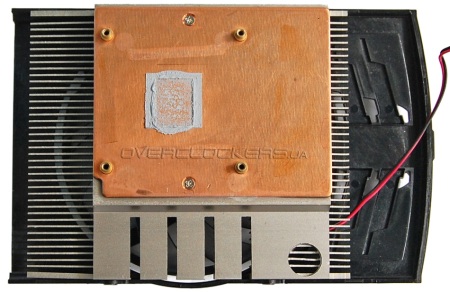

Небольшой «апгрейд» кулера помогает ему поддерживать температуры чуть ниже, чем у PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H). При 12-минутной нагрузке Crysis Warhead в разрешении 1920х1200 на максимальных настройках качества изображения температура ядра находилась на уровне 69 градусов Цельсия.

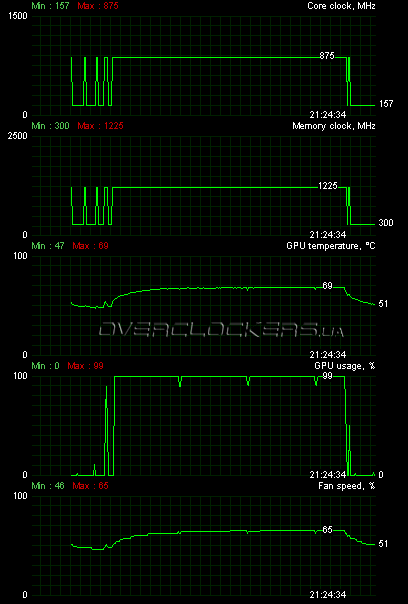

PowerColor PCS+ HD5770 1GB GDDR5 (AX5770 1GBD5-PPG)

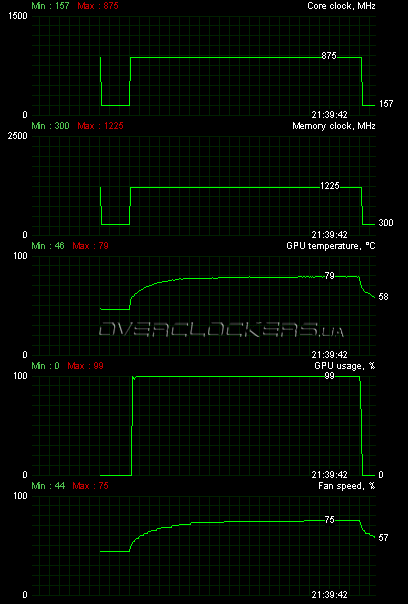

В стресс-тесте Fur Rendering Benchmark температура поднялась до 79 градусов.

PowerColor PCS+ HD5770 1GB GDDR5 (AX5770 1GBD5-PPG)

А вот разгоном данный видеоадаптер не блеснул, не дотянув даже до 900 МГц по частоте чипа. Стабильным максимум для GPU были 890 МГц, а память заработала на 5652 МГц.

PowerColor PCS+ HD5770 1GB GDDR5 (AX5770 1GBD5-PPG)

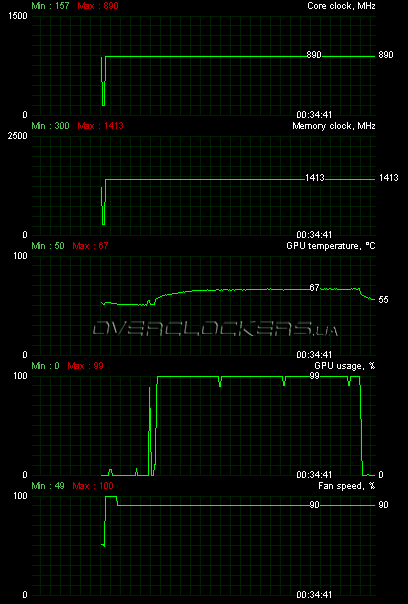

Обороты вентилятора были повышены до 90% и температура ядра в Crysis Warhead не превышала 67 °С. В стресс-тесте карта прогревалась до 79 °С (данный скриншот не сохранился).

VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H)

Последним видеоадаптером в нашем списке выступает еще одна модель от Tul Corporation, владеющей торговой маркой PowerColor, но уже под другим именем — VTX3D.

VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H)

Внутри простенькой коробки кроме самой видеокарты можно найти лишь диск с драйверами и инструкцию по установке. Никаких кабелей и переходников в комплекте нет.

На заднюю панель вынесены три разъема: Display Port, HDMI и DVI.

VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H)

В отличие от VTX3D HD 5750, который был полной копией адаптеров под маркой PowerColor, данный ускоритель отличается от рассмотренных выше видеокарт.

VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H)

VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H)

Что касается охлаждения, то используется точно такой же кулер, что и у PowerColor AX5770 512MD5-H с вентилятором 90 мм (крыльчатка — 85 мм). Вместо густой и сухой термопасты у PowerColor в данном случае применен более вязкий и «жидкий» термоинтерфейс. Нанесен он так неаккуратно, что не только вся подложка графического чипа залита им, но испачкана даже одна из микросхем памяти.

VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H)

Общая компоновка с расположением системы питания слева от чипа напоминает решения от ASUS, Gigabyte и HIS.

VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H)

VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H)

Трехфазная система питания ядра построена на контроллере uP6204BJ.

VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H)

На плате есть четыре мягкие «подушечки» вокруг чипа для фиксации кулера в ровном положении, чтобы исключить вероятность скола кристалла.

VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H)

Один гигабайт видеопамяти набран восемью микросхемами Samsung K4G10325FE-HC04 со временем доступа 0,8 нс.

VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H)

Рабочие частоты полностью соответствуют стандарту: ядро функционирует на 850 МГц, память GDDR5 на 1200 МГц (эффективная частота 4800 МГц). В 2D рабочие частоты опускаются до 157/1200 МГц.

VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H)

Нагрев видеокарты довольно большой. В Crysis Warhead пиковая температура ядра достигла 81 °С.

VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H)

В тесте Fur Rendering Benchmark температура была 95 °С. При этом вентилятор системы охлаждения раскрутился до 88% от своего максимума. Уровень шума в таком режиме был довольно высоким.

VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H)

Видеоадаптер продемонстрировал отличный разгонный потенциал. Хотя софтвольтмод данной моделью не поддерживается, GPU легко заработал на 990 МГц. Память и вовсе продемонстрировала рекордный для чипов Samsung результат в 5600 МГц. Для достижения полной стабильности обороты вентилятора были подняты до 100%. В игровых тестах это позволило удерживать температуру чипа в пределах 84 градусов.

VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H)

А вот с Fur Rendering Benchmark система охлаждения уже не справлялась, и нами была зафиксирована пиковая температура в 104 градуса Цельсия.

VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H)

Спецификации видеокарт семейства Radeon HD 5700

  Radeon HD 5750 Radeon HD 5770
Ядро RV840 RV840
Количество транзисторов, млн. шт 1040 1040
Техпроцесс, нм 40 40
Площадь ядра, кв. мм 170 170
Количество потоковых процессоров 720 800
Количество текстурных блоков 36 40
Количество блоков рендеринга 16 16
Частота ядра, МГц 700 850
Шина памяти, бит 128 128
Тип памяти GDDR5 GDDR5
Объём памяти, МБ 512/1024 512/1024
Частота памяти, МГц 4600 4800
Поддерживаемая версия DirectX 11 11
Интерфейс PCI Express 2.1 PCI Express 2.1
Потребляемая мощность, нагрузка/простой, Вт 86/16 108/18


Характеристики тестируемых видеокарт

Основные характеристики, которыми отличаются рассматриваемые видеокарты (рабочие частоты, объем памяти), сведены ниже в одну таблицу.

  Частота ядра, МГц Частота памяти, МГц Объем памяти, МБ Средняя цена, $
ASUS EAH5770/2DI/512MD5 850 4800 512 156
ASUS EAH5770 CUCore/2DI/1GD5 850 4800 1024 178
Club3D HD 5770 CGAX-5772I 850 4800 512 157
Gigabyte GV-R577D5-1GD-B 850 4800 1024 177
Gigabyte GV-R577UD-1GD 850 4800 1024 177
Gigabyte GV-R577SO-1GD 900 4800 1024 191
HIS HD 5770 IceQ 5 1GB (H577Q1GD) 850 4800 1024 189
HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD) 875 5000 1024 195
MSI R5770-PMD1G 850 4800 1024 179
MSI R5770 Hawk 875 4800 1024 197
PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H) 850 4800 512 155
PowerColor PCS+ HD5770 1GB GDDR5 (AX5770 1GBD5-PPG) 875 4900 1024 182
VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H) 850 4800 1024 161


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Core 2 Quad Q9550 (2,83@3,95 ГГц, 465 МГц FSB);
  • кулер: Thermalright Ultra-120 eXtreme;
  • материнская плата: ASUS Rampage Formula (Intel X48 Express);
  • память: OCZ OCZ2FXE12004GK (2x2GB, DDR2-1200@1162 МГц при таймингах 5-5-5-15);
  • звуковая карта: Creative Audigy 4 (SB0610);
  • жесткий диск: WD3200AAKS (320 ГБ, SATA II);
  • блок питания: Seasonic SS-850HT (850 Вт);
  • операционная система: Windows 7 Ultimate x64;
  • драйверы видеокарт: ATI Catalyst 10.2.
В операционной системе были отключены User Account Control и Superfetch, а также визуальные эффекты интерфейса. Файл подкачки фиксировался на уровне 1024 МБ.


Температурный режим

Видеокарты прогревались в «игровом» режиме и с помощью специализированной утилиты Fur Rendering Benchmark. В первом случае запускалась демо-запись Ambush в утилите Crysis Warhead Benchmarking Tool, настройки качества изображения максимальные при разрешении 1920х1200 и активном сглаживании AA4x. Во втором случае стресс-тест прогонялся в разрешении 1680x1050. Время тестирования ограничено 12 минутами.

Поскольку референсный адаптер Gigabyte GV-R577D5-1GD-B тестировался в совершенно других условиях при значительно более низкой температуре окружающей среды (20 °C), мы не включили его в данный график. Все остальные видеокарты тестировались при температуре в помещении 30 °C.

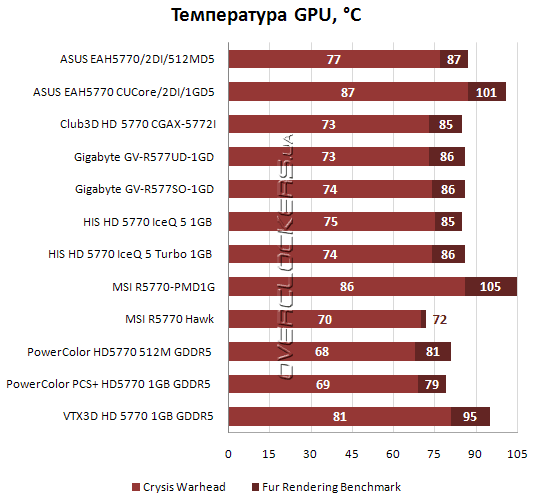

Температурный режим Radeon HD 5770

Самыми горячими оказались видеокарты MSI R5770-PMD1G и ASUS EAH5770 CUCore/2DI/1GD5. Их системы охлаждения не справляются с нагрузкой в Fur Rendering Benchmark в условиях нынешней жары. Недалеко от них ушла карта VTX3D HD 5770 1GB GDDR5, которая продемонстрировала пиковую температуру 95 градусов. После нее самым горячим нравом отличился адаптер ASUS EAH5770/2DI/512MD5. У видеокарт Gigabyte, Club3D и HIS итоговые температуры почти не отличаются. Чуть прохладнее оказались обе модели PowerColor, продемонстрировав самые низкие температуры в Crysis Warhead. Но лучше всех оказался ускоритель MSI R5770 Hawk, у которого минимальная температура в стресс-тесте и мизерная дельта температур с игровым режимом.

Что касается уровня шума, то оценка этого критерия носит чисто субъективный характер. Из протестированных видеокарт самый низкий уровень шума у моделей HIS IceQ 5 и MSI R5770 Hawk. Громче всех оказались ASUS EAH5770 CUCore/2DI/1GD5 и Gigabyte GV-R577SO-1GD. Незначительно уступают им карты PowerColor, VTX3D и MSI R5770-PMD1G.


Разгон

Разгон Radeon HD 5770

Максимальный результат разгона ядра принадлежит MSI R5770 Hawk. Второе место остается за референсным решением в лице Gigabyte GV-R577D5-1GD-B. 1010 МГц взял и Gigabyte GV-R577SO-1GD, но, как мы отмечали выше, работа в этом режиме была не совсем стабильная. Видеоадаптер VTX3D HD 5770 1GB GDDR5 немного уступил лидерам, его GPU заработал на 990 МГц (и это без поддержки софтвольтмода). Также отличные показатели у видеокарт HIS. Хуже всех оказались обе модели PowerColor и ASUS EAH5770 CUCore.

Максимальная частота памяти была достигнута на карте MSI R5770-PMD1G — 5836 МГц. Совсем немного уступила EAH5770 CUCore/2DI/1GD5 — ее память взяла отметку в 5800 МГц. На частоте 5712 МГц работала память GDDR5 у Gigabyte GV-R577UD-1GD. Отметим, что у всех этих моделей используются чипы Hynix H5GQ1H24AFR T2C. Такие же микросхемы распаяны на референсном Gigabyte и обоих PowerColor, но разгон у них немного ниже — от 5488 до 5652 МГц. В целом средний результат у карт с микросхемами Samsung K4G10325FE-HC04 еще ниже — от 5288 МГц до 5600 МГц. Наибольшей частоты чипы Samsung достигли у VTX3D HD 5770 1GB GDDR5, а самый низкий результат получен на Gigabyte серии Super Overclock (что не сочетается с таким гордым названием).

Тем, кто гонится за большими цифрами и рекордами лучше обратить внимание на видеокарты Radeon с памятью Hynix. А вот принесут ли эти дополнительные мегагерцы какую-то пользу для итоговой производительности, мы увидим ниже.


Результаты тестирования

3DMark Vantage

Результаты тестирования Radeon HD 5770

В номинале самый высокий результат принадлежит Gigabyte GV-R577SO-1GD. Лишь несколько баллов уступает HIS HD 5770 IceQ 5 Turbo с рабочими частотами 875/5000 МГц. Третье место занимает PowerColor PCS+, четвертое MSI Hawk. Среди видеокарт со стандартными частотами и объемом памяти в 1 ГБ самые высокие результаты у VTX3D и HIS HD 5770 IceQ 5 1GB.

С разгоном максимальный результат принадлежит MSI Hawk. Среди остальных карт наивысший балл у Gigabyte GV-R577SO-1GD, HIS HD 5770 IceQ 5 Turbo 1GB и VTX3D HD 5770.

Crysis: Warhead

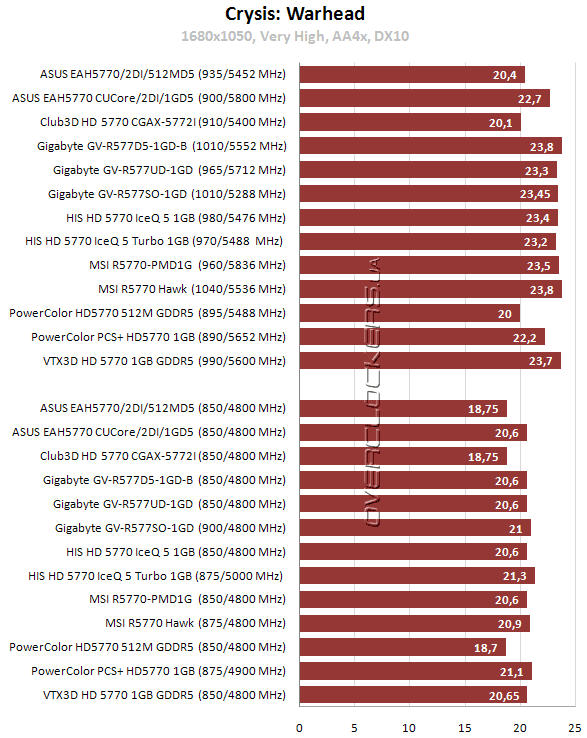

Тестирование проводилось c помощью утилиты Crysis Warhead Benchmarking Tool в игре версии 1.1. Время суток в тесте установлено на 10 часов утра. Для каждого режима осуществлялся пятикратный прогон демо-записи Ambush. На первом графике отображены результаты тестирования при настройках качества Gamer (High) под DirectX 10, на втором — результаты при настройках Entusiast (Very High), на третьем — Entusiast с активным сглаживанием AA4х.

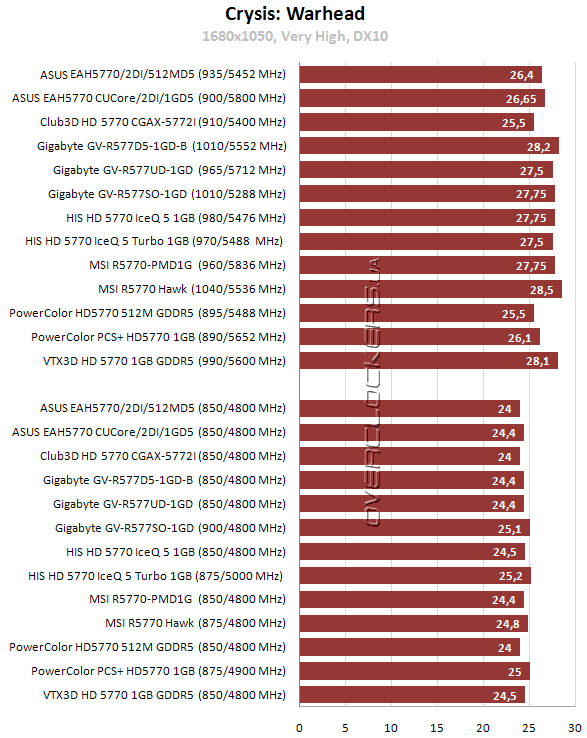

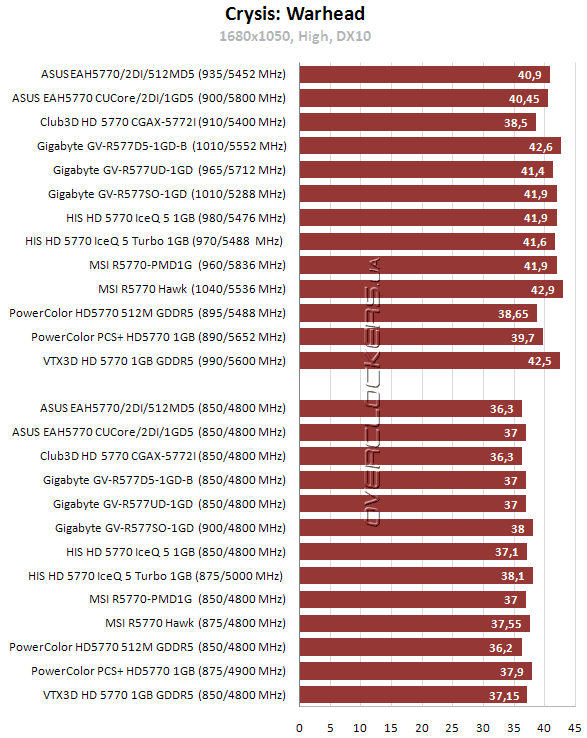

Результаты тестирования Radeon HD 5770

Результаты тестирования Radeon HD 5770

Результаты тестирования Radeon HD 5770

При переходе к игровым тестам ситуация не меняется. В номинале наивысший уровень производительности демонстрирует Gigabyte Super Overclock, далее идут HIS IceQ 5 Turbo, PowerColor PCS+ и MSI Hawk. Среди видеокарт со стандартными частотами выделяется VTX3D, ее результаты несколько выше, чем у остальных соперников. Разница в производительности между картами с 512 и 1024 МБ видеопамяти менее 2% в простых режимах и около 10% при включенном сглаживании.

При разгоне наивысший результат у MSI R5770 Hawk благодаря очень высокой частоте GPU. Второе место принадлежит референсной карте от Gigabyte, а третье — VTX3D HD 5770 VX5770 1GBD5-H.


Выводы

Настало время подвести итоги и выбрать лучших. Оценивая ситуацию в целом, нужно отметить, что если вы стремитесь приобрести качественную видеокарту Radeon HD 5770 с хорошим разгонным потенциалом и добротной системой охлаждения — ищите референсные модели. К сожалению, среди доступных на рынке карт большинство представляют собой нереференсные удешевленные продукты, некоторые из которых базируется даже на дизайне младшего Radeon HD 5750.

Только про некоторые видеокарты можно уверенно сказать, что они обладают преимуществами на фоне эталонной версии Radeon HD 5770. В первую очередь это касается MSI R5770 Hawk: качественный дизайн PCB, эффективная и тихая система охлаждения, лучший разгонный потенциал GPU. Отличный выбор как для геймера, так и для поклонников экстремального разгона. Для последних даже предусмотрен специальный переходник для щупов мультиметра, упрощающий процесс мониторинга напряжений. Это единственная видеокарта, на которой разгон ядра до 1 ГГц оказался возможен в штатном рабочем режиме кулера без повышения оборотов при комфортном уровне шума. Проще говоря, это единственная карта, которую можно было бы постоянно эксплуатировать при таком разгоне со стоковым охлаждением. Потенциал памяти GDDR5 не особо выдающийся на фоне других моделей, но на итоговой производительности больше сказывается частота ядра. Поэтому во всех тестах самые высокие результаты получены именно на MSI R5770 Hawk.

Как самая лучшая видеокарта по совокупности всех характеристик, обладающая самым высоким разгонным потенциалом, MSI R5770 Hawk получает от нас награду «Выбор редакции: 2010».

MSI R5770 Hawk Выбор редакции 2010

Самой быстрой видеокартой в номинале является HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD). Повышенные частоты обеспечивают ей небольшое превосходство в 3% над обычными моделями. Конечно, такую разницу в реальных играх вы никак не заметите, но все равно это приятный скромный бонус. Более существенное преимущество над оппонентами — эффективная и очень тихая система охлаждения. Видеоакселератор не поддерживает софтвольтмод, что является единственным недостатком относительно референсных продуктов. Но это не сильно ограничивает возможности разгона, ведь у карты и так довольно высокий частотный потенциал. Производительный кулер позволит реализовать этот потенциал в полной мере, но для того, чтобы сохранить акустический комфорт, придется ограничиться не максимальными частотами, а меньшими значениями. Отличный выбор для тех, кто не гонится за рекордами, а кому нужна качественная тихая карта с приличным разгонным потенциалом. Поэтому данная модель также получает знак «Лучший продукт».

HIS HD 5770 IceQ 5 Turbo 1GBВыбор редакции 2010

У HIS HD 5770 IceQ 5 Turbo есть брат-близнец, который обладает всеми описанными выше преимуществами и даже немного тише в номинале. HIS HD 5770 IceQ 5 1GB (H577Q1GD) вообще самая тихая из протестированных видеокарт. И даже по разгонному потенциалу эта модель смогла обойти на 10 МГц Turbo-версию. Конечно, не все чипы обладают одинаковым потенциалом даже при идентичных условиях, так что эти 10 МГц можно списать на более удачный экземпляр чипа у младшей карты или на не особо удачливый экземпляр у Turbo. Но все это лишь доказывает отсутствие каких-либо различий между данными видеокартами. Разные частоты в номинале не играют роли, ведь потенциал обеих карт намного больше. Добавьте к этому более низкую цену на HIS HD 5770 IceQ 5 1GB и вы убедитесь, что эта модель заслуживает знак «Лучшая покупка»!

HIS HD 5770 IceQ 5 1GB (H577Q1GD)Выбор редакции 2010

А вот референсный Gigabyte GV-R577D5-1GD-B останется без наград, хотя по результатам разгона GPU он уступает лишь MSI R5770 Hawk. Просто в данном случае это заслуга не компании Gigabyte, а инженеров AMD. Так что, приобретая любую карту референсного дизайна, вы можете рассчитывать на хорошую эффективность системы охлаждения при умеренном уровне шума и отличный разгон. Но, как было уже сказано, на отечественном рынке доминируют нереференсные модели, в большинстве своем оказывающиеся хуже.

На фоне референса даже Gigabyte GV-R577SO-1GD смотрится неубедительно. Не самая удачная конструкция системы охлаждения, когда две тепловые трубки почти не задействованы в процессе эффективного теплообмена, дополняется шумным вентилятором и очень высоким напряжением на GPU. В нынешнюю летнюю жару кулер едва справляется с охлаждением карты в номинале. Вентилятор работает на высоких оборотах, создавая большой гул. К сожалению, по уровню акустического комфорта карта одна из худших. Уменьшить нагрев для снижения оборотов вентилятора и его шума возможно при ручном регулировании напряжения. Кстати, данная функция доступна только с родной утилитой OC Guru, которая не отличается удобным интерфейсом. Принадлежность к серии Super Overclock ничем не оправдана. Разгон памяти посредственный. GPU с горем пополам преодолел 1 ГГц, но полной стабильности можно было достигнуть лишь на 990 МГц. Еще можно вспомнить заявление об уменьшенном энергопотреблении. Это вызывает смутные сомнения, учитывая завышенное на 11% напряжение и то, что родной кулер поддерживает такие же температуры, что и более простая по конструкции система охлаждения на Gigabyte GV-R577UD-1GD. Как не крути, тепловыделение у чипа выше, чем у стандартной карты, а значит, и потребляемая мощность должна быть больше.

После знакомства с отличнейшей и выдающейся видеокартой Gigabyte GV-N26SO-896I из этой же серии Super Overclock мы рассчитывали, что и GV-R577SO-1GD окажется не менее интересным продуктом. В общем-то, видеокарта действительно вышла неплохой, но далеко не лучшей. Разгонный потенциал у нее все же выше среднего, а кулер можно перевести в более тихий рабочий режим, снизив напряжение в номинале. При отсутствии MSI R5770 Hawk и референсных версий Radeon HD 5770 оверклокеры могут обратить внимание и на эту модель.

Для простого пользователя, не гонящегося за каждым мегагерцем, более практичной окажется Gigabyte GV-R577UD-1GD. Она тоже выполнена в соответствии с высокими производственными нормами внутреннего стандарта компании Ultra Durable VGA. Все отличия от топовой модели Gigabyte кроются в более простой системе охлаждения и отсутствии поддержки софтвольтмода. Самое удивительное, что скромный кулер без тепловых трубок достойно справляется со своей задачей (благодаря более «разумному» рабочему напряжению) при умеренном уровне шума. И стоимость данной модели меньше чем у GV-R577SO-1GD, что тоже играет немаловажную роль.

Весьма неоднозначная видеокарта — MSI R5770-PMD1G. У нее неплохой разгонный потенциал, поддерживается софтвольтмод. Рекорд частоты GDDR5 принадлежит именно ей. Разгон GPU оказался скромнее, но, возможно, при смене кулера на что-то более эффективное из ядра удастся выжать немного больше. Именно система охлаждения является основной проблемой в данном случае, ведь ее едва хватает для номинального режима.

Приятно удивила карта VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H). По разгонному потенциалу она едва уступает лидерам и превосходит своих собратьев под торговой маркой PowerColor. Если в недавнем сравнении Radeon HD 5750 мы отмечали, что карта VTX3D является аналогом PowerColor, то в данном случае у карт абсолютно разный дизайн. Роднит их только идентичный кулер, который достойно справляется с охлаждением карты лишь в простых приложениях. В стресс-тесте Fur Rendering Benchmark ядро прогревается выше 90 градусов. Уровень шума тоже выше, чем у карт PowerColor. Зато у VTX3D самая низкая цена, и в случае жестко ограниченного бюджета можно без опаски брать данную модель.

Видеокарты PowerColor и Club3D являются полными аналогами, построенными на референсном дизайне Radeon HD 5750. Так что результаты разгона у этих карт самые низкие, и разгон GPU примерно такой же, что и у младших Radeon HD 5750, т.е. в пределах 900 МГц. Немного переработана система питания у PowerColor HD5770 PCS+, но разгон от этого не стал лучше. По частоте ядра так и вовсе эта карта уступила более простым версиям. Выбор между данными графическими ускорителями зависит лишь от средств, которыми вы располагаете. Гнаться за PowerColor PCS+ с заводским разгоном особого смысла нет, этот крошечный разгон под силу любой карте. Главный плюс этой модели в комплектации Colin McRae: DiRT 2. Видеоадаптеры с уменьшенным до 512 МБ объемом видеопамяти дешевле, но и в производительности вы немного потеряете. Так что самой оптимальной покупкой будет приобретение обычной версии без заводского разгона, но с объемом памяти в 1 ГБ.

Еще один «крепкий середнячок» — ASUS EAH5770/2DI/512MD5. Разгонный потенциал выше, чем у решений от PowerColor, но и нагрев тоже больше. Уровень шума высоковат, но терпим. Про ASUS EAH5770 CUCore/2DI/1GD5 можно сказать тоже самое, только она еще шумнее и еще горячее. Память Hynix у ASUS EAH5770 CUCore продемонстрировала выдающийся результат в 5,8 ГГц, но вот графический процессор не продвинулся выше 900 МГц даже с софтвольтмодом. А ведь напряжение у него изначально завышено до 1,2 В, и кулер едва справляется с такой нагрузкой. Рассчитывать на какие-то более пристойные результаты разгона можно разве что при замене системы охлаждения. За свою стоимость это далеко не лучший выбор. Лучше уж взять VTX3D HD 5770 1GB GDDR5 и сэкономить несколько долларов.



Тестовое оборудование было предоставлено следующими компаниями:
  • DCLink — видеокарты Asus EAH5770/2DI/512MD5, PowerColor AX5770 512MD5-H, материнская плата ASUS Rampage Formula;
  • Eletek — память OCZ OCZ2FXE12004GK;
  • Gigabyte — видеокарта GV-R577D5-1GD-B;
  • HIS — видеокарта HIS H577QT1GD;
  • MSI — видеокарта MSI R5770 Hawk;
  • PCShop — видеокарты ASUS EAH5770 CUCore/2DI/1GD5, Gigabyte GV-R577UD-1GD, Gigabyte GV-R577SO-1GD, HIS H575Q1GD, MSI R5770-PMD1G, PowerColor PCS+ AX5770 1GBD5-PP, VTX3D VX5770 1GBD5-H;
  • Syntex — блок питания Seasonic SS-850HT (S12D-850);
  • ТДБ — видеокарта Club3D HD 5770 CGAX-5772I;
  • WD — жесткий диск WD3200AAKS.

Крови необходим адреналин!
