Следующая модель уже относится к классу более эффективных и современных моделей на базе тепловых трубок.
Кулер упакован в запаянный блистер.
Комплект поставки:
- 8 алюминиевых радиаторов для чипов памяти;
- тюбик термопасты TTG-G30010 весом 1 грамм;
- крепежный набор для установки кулера;
- резиновые шайбы.
Общая конструкция размером 158 x 116 x 34,5 мм основана на 4 медных тепловых трубках диаметром 6 мм и обдувается двумя вентиляторами.

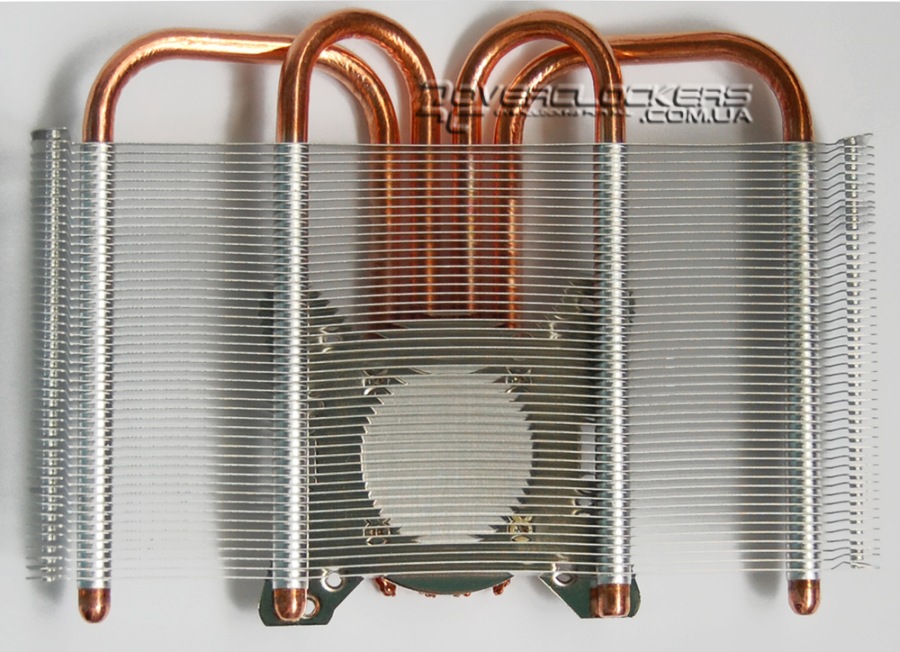

Размер радиатора небольшой, высота лишь 10 мм, по бокам в два раза больше. Ребра радиатора немного изогнуты на краях, что и неудивительно, ведь крышка с вентиляторами прикручивается винтами прямо к крайним пластинам. Также было замечено, что одна из крайних пластин немного болталась на трубке, и контакта с ней почти не было. Это свидетельствует про не самое лучшее качество производства и метод крепления пластин на трубках. Сами же пластины в количестве 50 штук расположены очень тесно друг к другу.

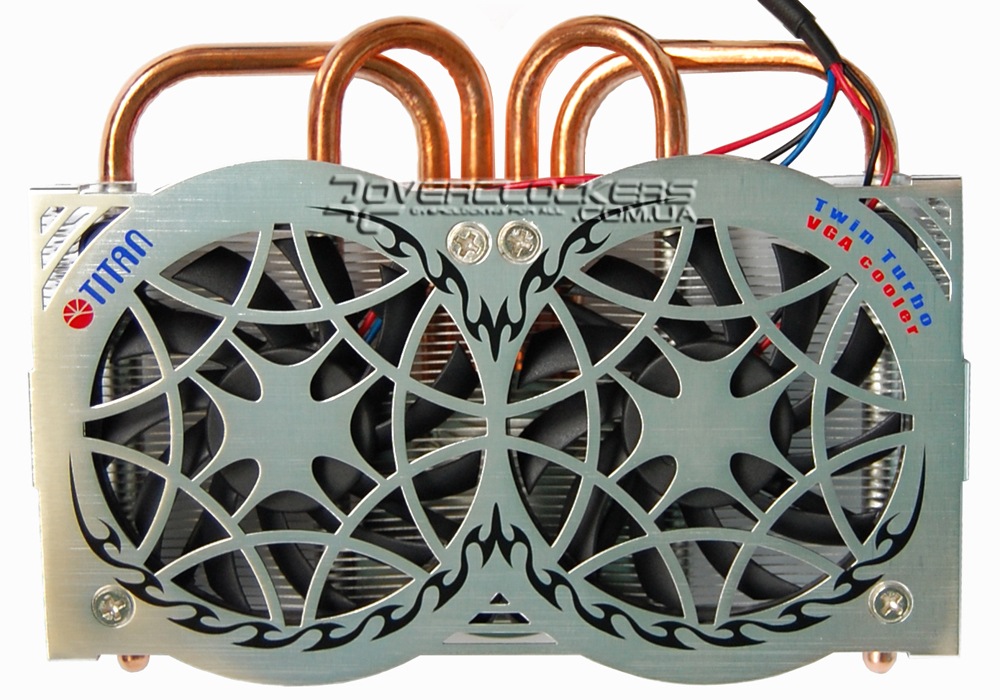

Два вентилятора TFD-7010SL диаметром 70 мм и высотой 10 мм имеют нестандартную форму крыльчатки с 11 лопастями. Вентиляторы подключаются одним разъемом, поэтому провод таходатчика выведен лишь от одного из них. Согласно заявленным данным их скорость 2000 оборотов в минуту, создаваемый воздушный поток 31 футов в минуту, а уровень шума не более 26,2 дБ. Но реальные максимальные обороты оказались значительно выше заявленных и доходили до 2480 оборотов в минуту.

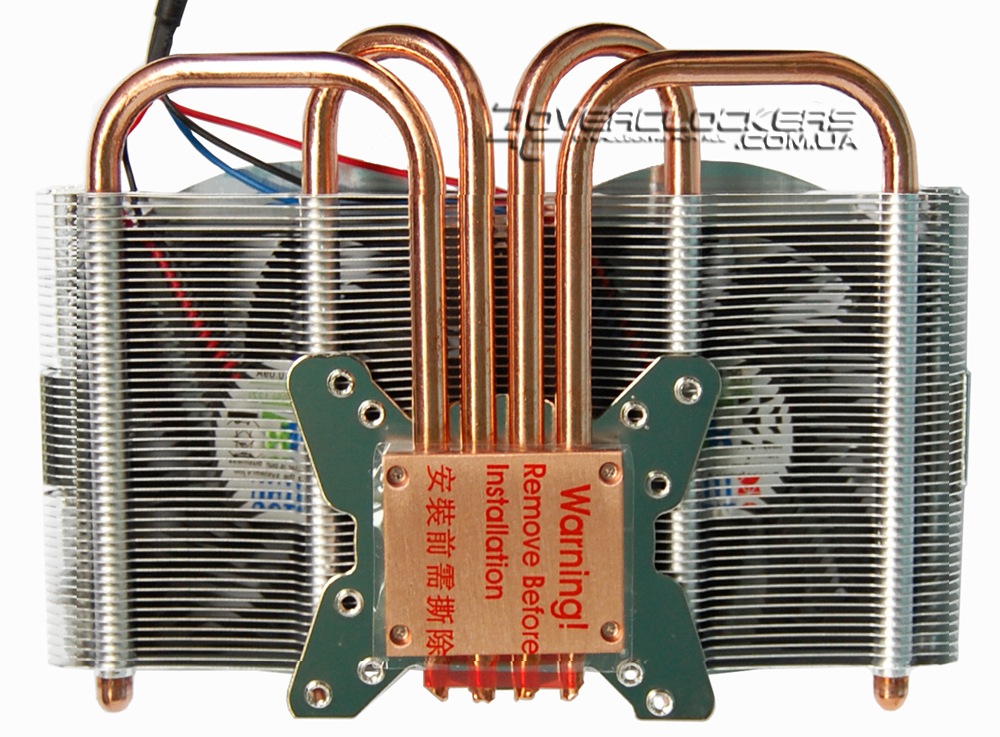

Медное основание ровное, но поверхность шероховата. На время транспортировки она защищена наклейкой, чтобы защитит от царапин. Трубки лежат в строго подогнанных под их размер желобках, благодаря чему площадь контакта трубок и теплосьемника максимально возможная.
У данной модели уже довольно значительный список совместимых видеокарт, от стареньких моделей пятилетней давности до более новых карт серий GeForce 7900 и GeForce 8600. И хотя GeForce 8800 GT в этом списке снова не фигурирует, кулер и на эту видеокарту устанавливается без проблем, благодаря наличию соответствующих монтажных отверстий. Также этот кулер без проблем устанавливается на референсные Radeon HD 3850/3870, а так же на GeForce 9600 GT и GeForce 8800 GTS 512MB, у которых такие же монтажные отверстия, как и у GeForce 8800 GT.
Процесс установки довольно простой. На специальную рамку кулера прикручиваются стойки, конструкция надевается на карту, а с обратной стороны фиксируется винтами с пружинами.
Установленный кулер будет отлично обдувать все чипы памяти и, возможно, частично элементы питающей цепи у коротких видеокарт.
