Обзор MSI R9 270X Gaming 2G. Большое тестирование Radeon R9 270X

Мы продолжаем изучение представителей нового поколения AMD Radeon. В прошлой статье был рассмотрен видеоадаптер Radeon R9 280X, который новым назвать сложно, ведь это переименованная версия Radeon HD 7970 GHz Edition с немного измененными частотами.

Теперь мы посмотрим, что представляет собой Radeon R9 270X.

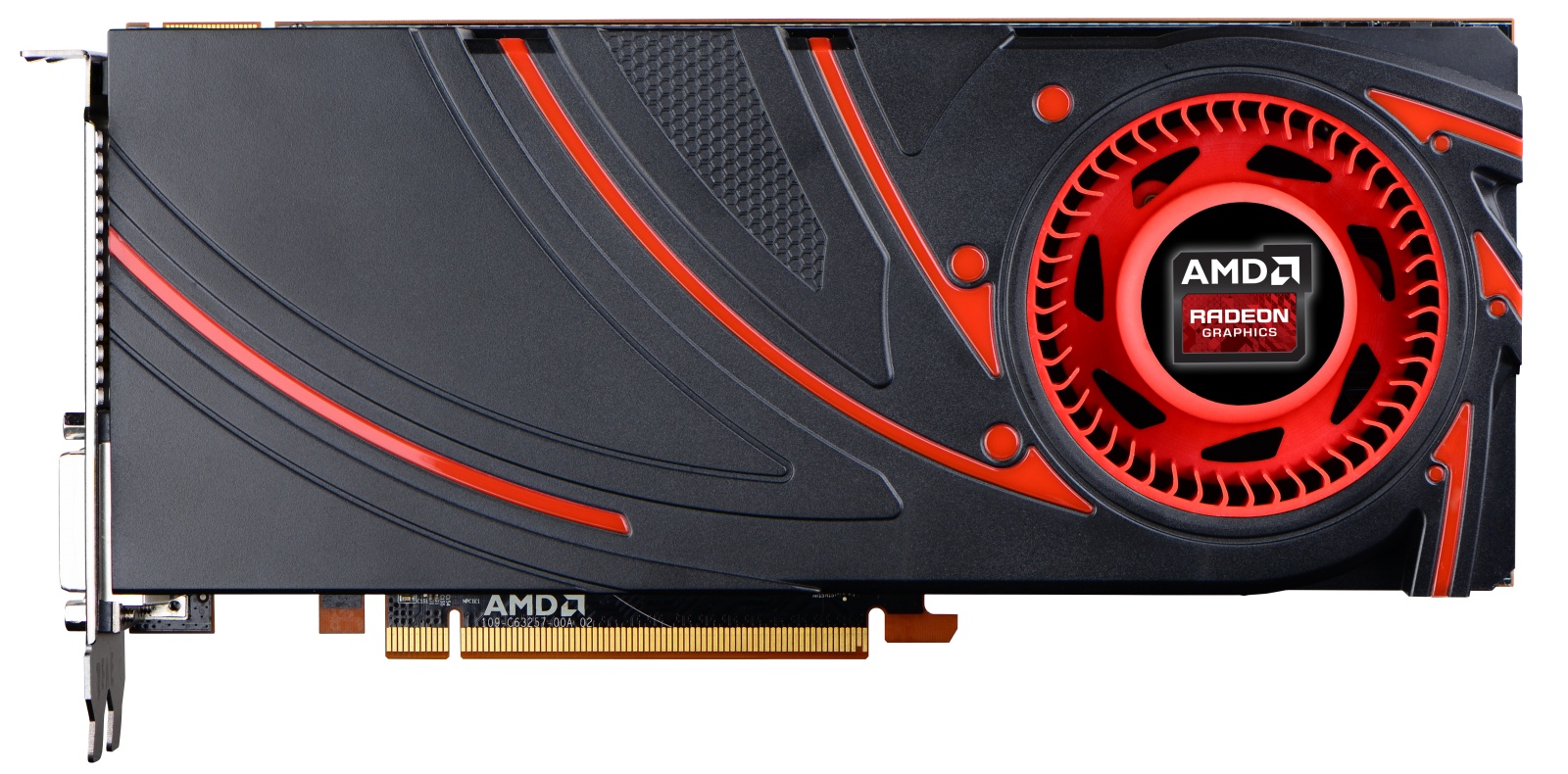

AMD Radeon R9 270X

Данный графический ускоритель базируется на процессоре под кодовым именем Curacao, который по количеству вычислительных блоков полностью соответствует Pitcairn. У обоих 1280 потоковых процессоров, 80 текстурных блоков и 32 ROP. Переименование GPU было бы оправдано, если бы в него внедрили хотя бы новой блок аппаратной обработки звука. Но ничего этого в Curacao нет. По сути Radeon R9 270X является разогнанной версией Radeon HD 7870. Рабочая частота ядра повысилась с 1000 МГц до 1050 МГц, а память ускорена с 4800 МГц до 5600 МГц. Даже заявленный уровень TDP немного подрос, что вполне логично при банальном повышении частот. Хотя есть надежда, что у Radeon R9 270X рабочие напряжения чуть снижены относительно старых карт, как это было у MSI R9 280X Gaming 3G. Появилась официальная поддержка DirectX 11.2. Возможны версии с увеличенным до 4 ГБ объемом видеобуфера.

Видеоадаптер Radeon R9 270X Radeon HD 7870
Ядро Curacao Pitcairn
Количество транзисторов, млн. шт 2800 2800
Техпроцесс, нм 28 28
Площадь ядра, кв. мм 212 212
Количество потоковых процессоров 1280 1280
Количество текстурных блоков 80 80
Количество блоков рендеринга 32 32
Частота ядра, МГц 1050 1000
Шина памяти, бит 256 256
Тип памяти GDDR5 GDDR5
Частота памяти, МГц 5600 4800
Объём памяти, МБ 2048/4096 2048
Поддерживаемая версия DirectX 11.2 11.1
Интерфейс PCI-E 3.0 PCI-E 3.0
Заявленный уровень TDP, Вт 180 175

Как и в случае со старшим собратом, основной эффект от появления Radeon R9 270X — изменение ценового позиционирования. Новичок имеет рекомендованную цену в 200 долларов. А в этой ценовой категории до нынешнего времени выбор ограничивался GeForce GTX 660 и Radeon HD 7850. Теперь же покупатели получат видеокарту более высокого уровня по более низкой цене.


MSI R9 270X Gaming 2G

Наше знакомство с Radeon R9 270X начнется с видеокарты MSI серии Gaming. Старшая модель линейки на базе R9 280X уже получила заслуженные похвалы. Будем надеяться, что и эта карта не подведет.

MSI R9 270X Gaming 2G

Адаптер поставляется в привычной уже коробке с изображением дракона. Комплектуется следующими аксессуарами:
  • переходник DVI/D-Sub;
  • два переходника с 2 molex на PCI-E 6pin;
  • диск с программным обеспечением.

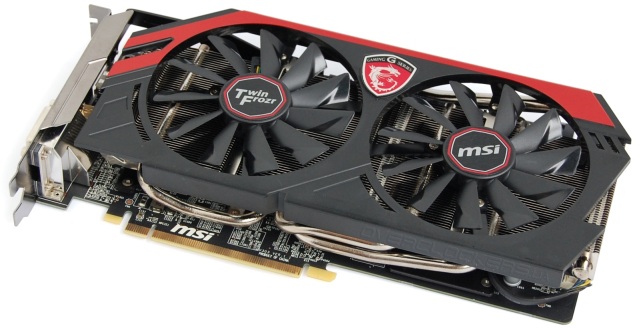

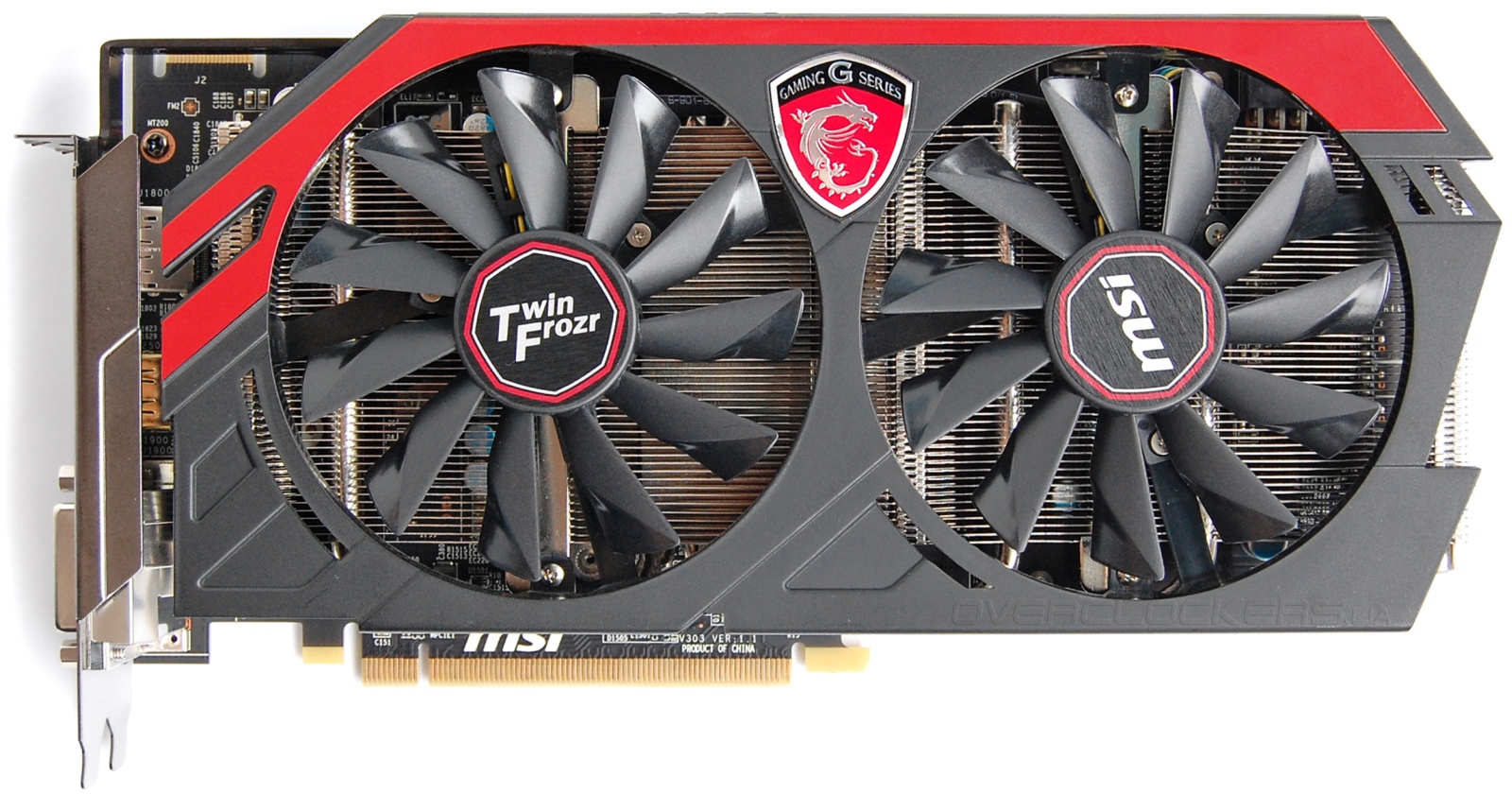

Визуально R9 270X Gaming 2G ничем не отличается от любого другого представителя этой «игровой» серии. Выдержан единый стиль. Применяется хорошо зарекомендовавшая себя система охлаждения Twin Frozr последней модификации с большими вентиляторами.

MSI R9 270X Gaming 2G

Видеокарта на один сантиметр короче R9 280X Gaming — длина вместе с системой охлаждения не превышает 26 см.

MSI R9 270X Gaming 2G

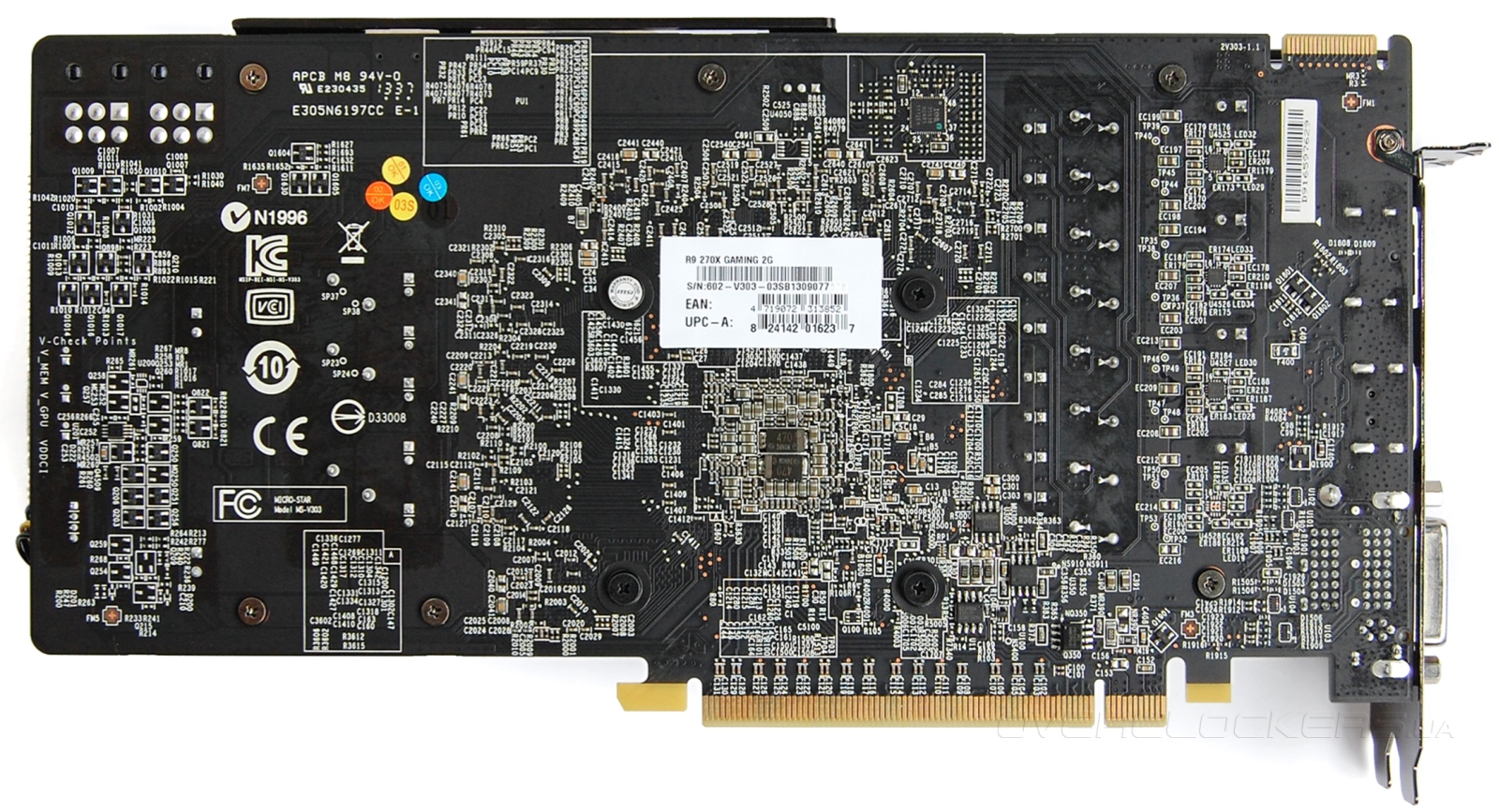

Один из винтов, фиксирующих кулер, имеет гарантийную пломбу — привычное явление для последних карт MSI. Бросается в глаза наличие лишь одного разъема CrossFire.

MSI R9 270X Gaming 2G

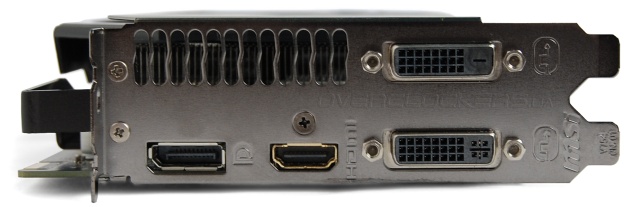

Набор внешних интерфейсных разъемов следующий: DisplayPort, HDMI и два DVI.

MSI R9 270X Gaming 2G

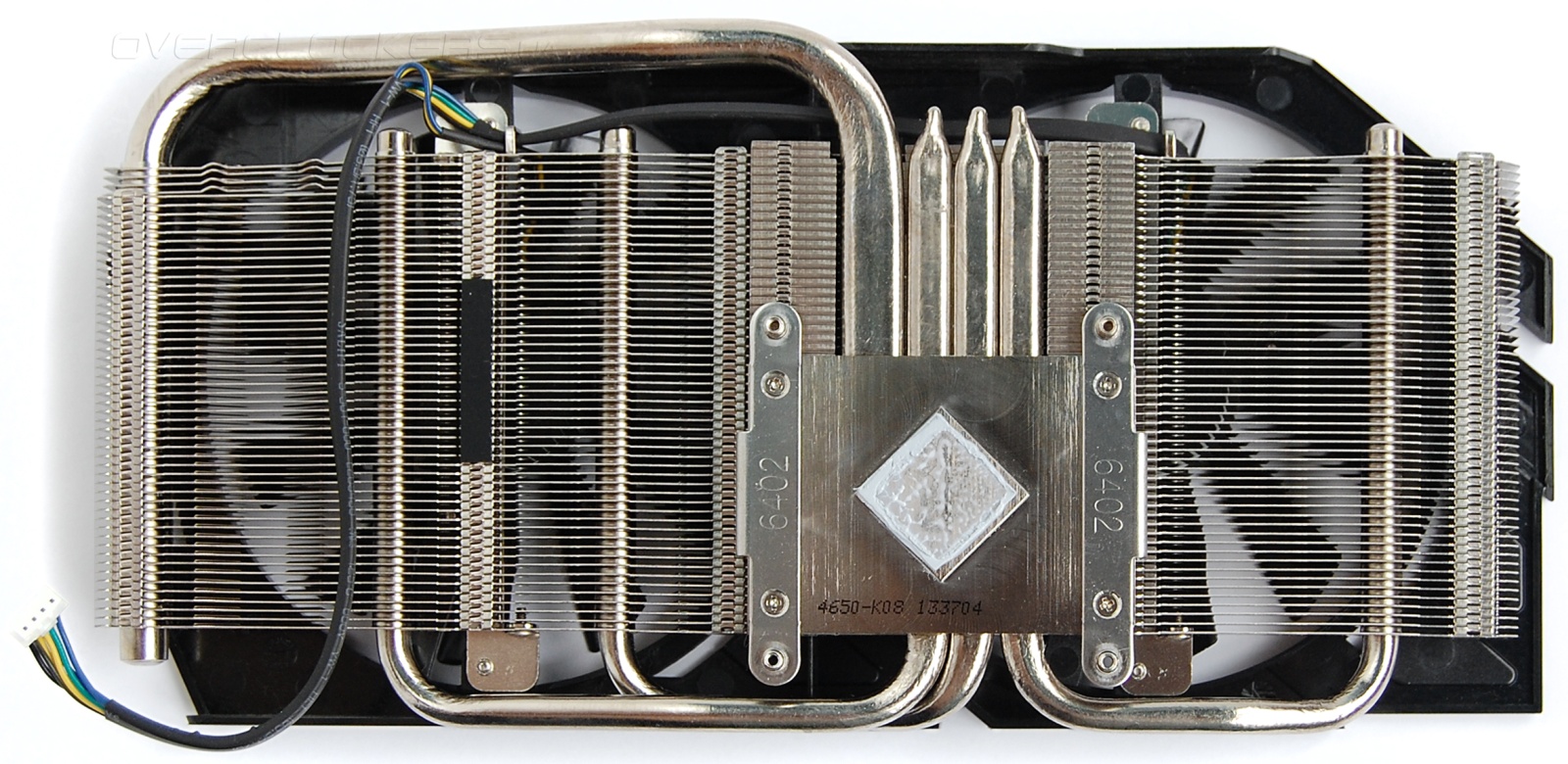

Кулер является копией охладителя MSI N760 TF 2GD5/OC — четыре тепловые трубки, массивный радиатор. Три трубки привычного диаметра 6 мм, одна — 8 мм. У старшего Radeon на одну тепловую трубку больше.

MSI R9 270X Gaming 2G

С верхней стороны на радиатор к двум тонким планкам прикручивается пластиковый кожух с вентиляторами.

MSI R9 270X Gaming 2G

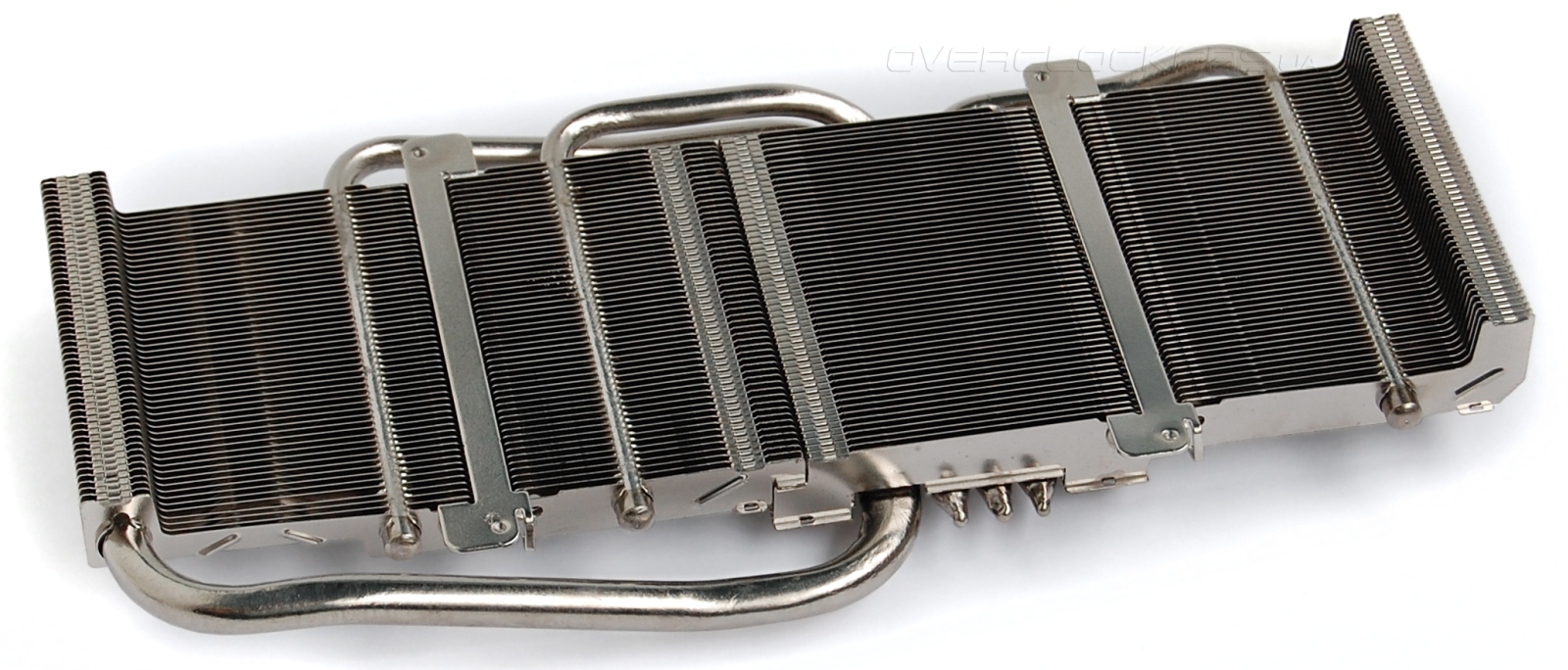

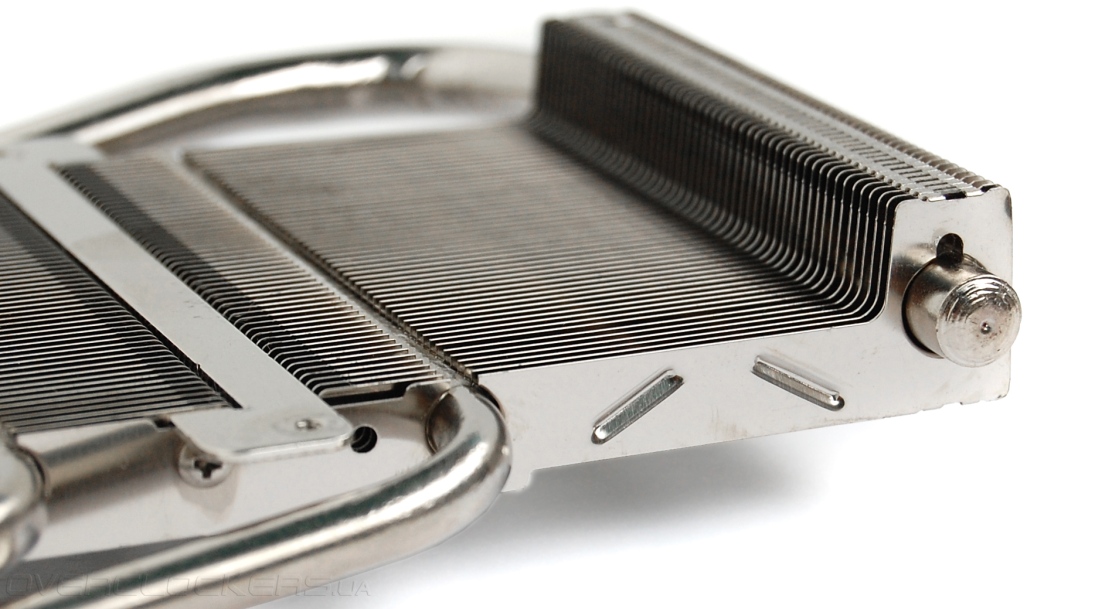

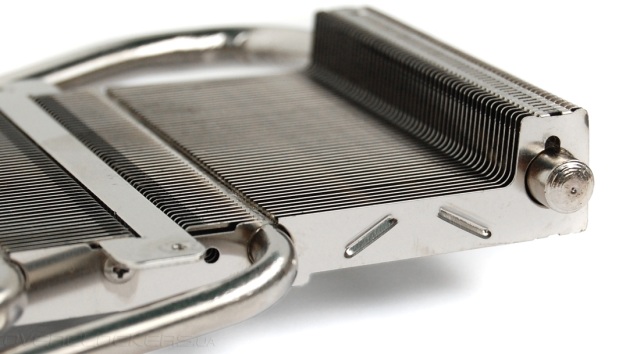

Пластины радиатора имеют бороздки в определенных местах. Вместе эти бороздки образуют нечто вроде единой структуры внутри массива радиатора, влияя на направление воздушного потока. Такие дефлекторы помогают организовать более равномерный обдув платы.

MSI R9 270X Gaming 2G

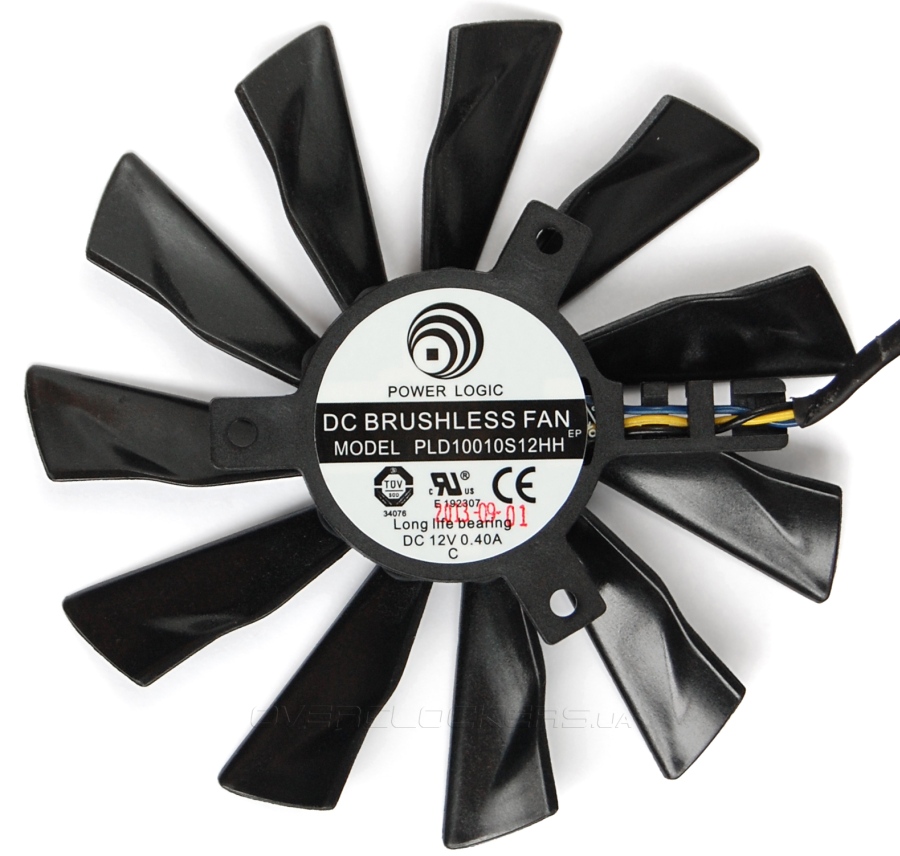

Непосредственно сам обдув осуществляется парой вентиляторов Power Logic PLD10010S12H типоразмера 100 мм (реальный размер лопастей примерно 95 мм).

MSI R9 270X Gaming 2G

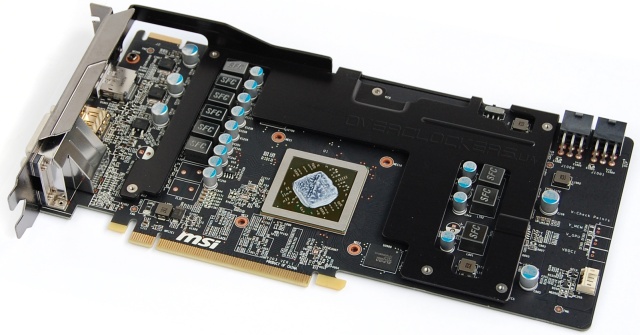

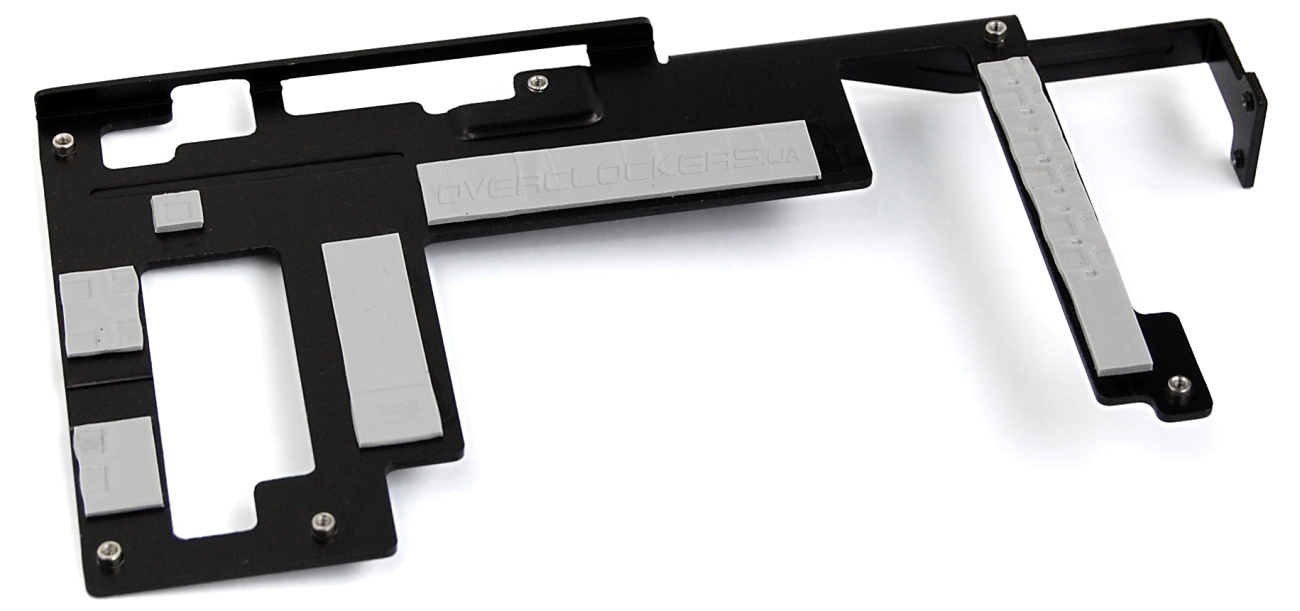

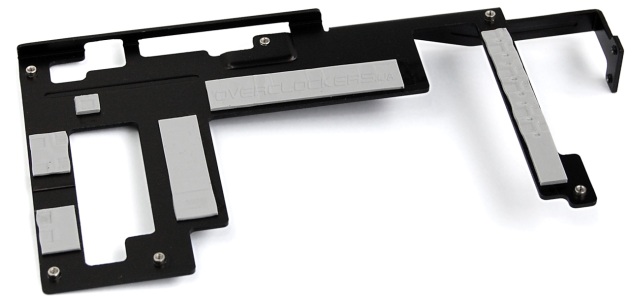

Элементы на плате и почти все микросхемы памяти накрыты металлической пластиной.

MSI R9 270X Gaming 2G

Такой радиатор кроме явной функции имеет и другое практическое значение — предотвращает деформацию текстолита, придавая жесткость всей конструкции.

MSI R9 270X Gaming 2G

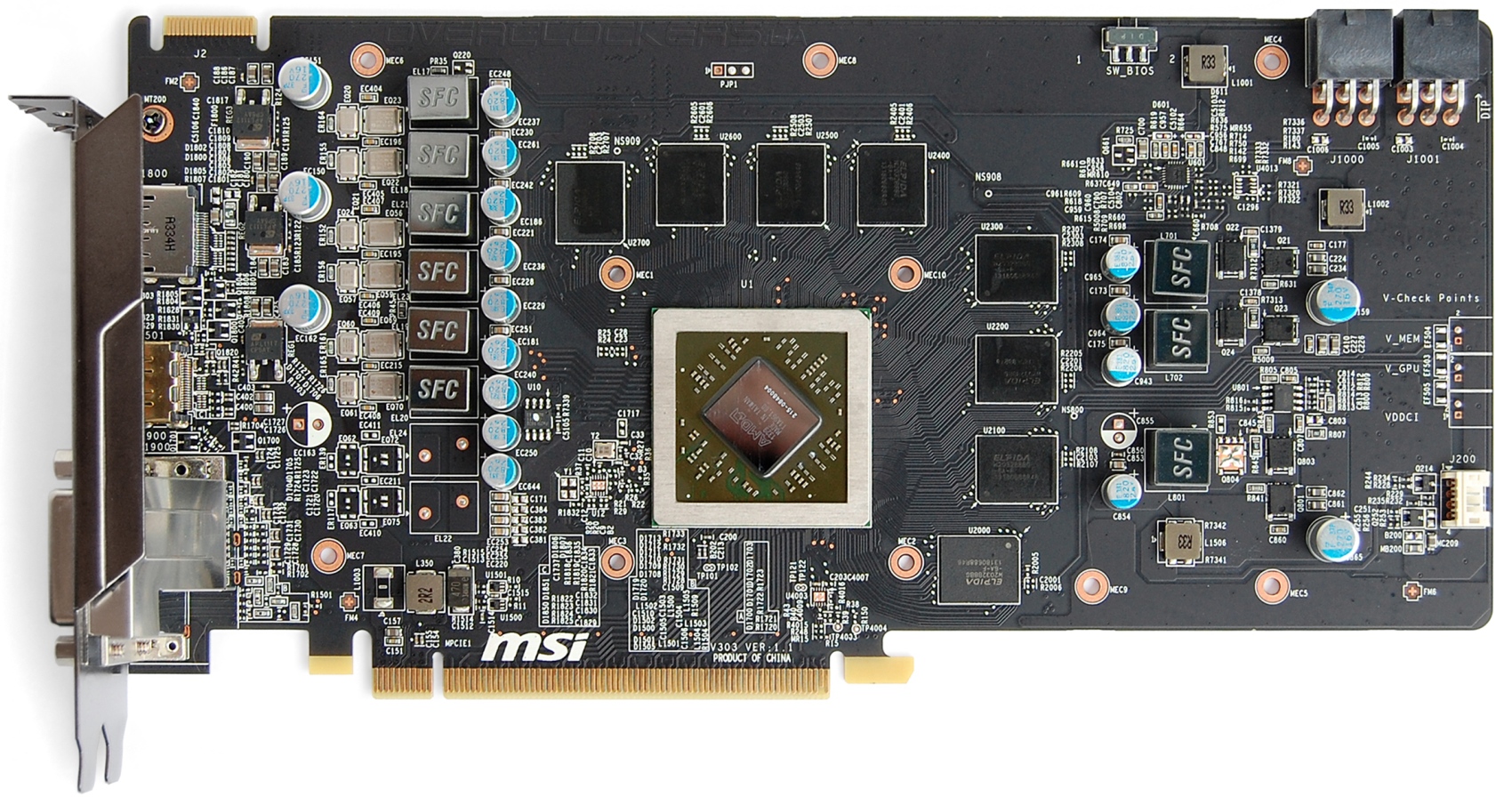

После знакомства с Radeon R9 280X Gaming мы ожидали и сейчас увидеть полную копию предшественника. Но дизайн Radeon R9 270X Gaming заметно отличается от Radeon HD 7870. Разве что общее расположение узлов питания соответствует такому у старой карты: слева — система питания GPU, справа — питание памяти и PLL.

MSI R9 270X Gaming 2G

Графический процессор запитан от шести фаз, у референса пятифазный дизайн соответствующего узла. При этом используются лучшие по рабочим характеристикам «мосфеты» в корпусе DirectFET. Обращают на себя внимание две не распаянные фазы и три отсутствующих разъема в правой части платы. Gaming использует дизайн Hawk, все отсутствующие элементы будут в старшей модели. У карты два рабочих BIOS, соответствующий переключать расположен возле разъемов питания.

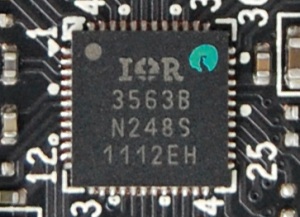

Применяется новый контроллер питания IR 3563B. По этой причине пока нет программных средств контроля и управления напряжения на этих видеокартах. Но уже на этой неделе ожидается новая версия MSI Afterburner, в который будет доступны данные функции.

IR 3563B

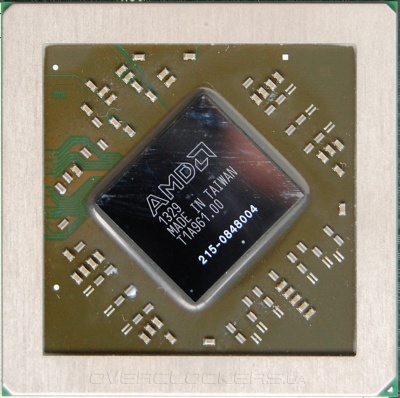

GPU расположен на положке под углом в 45° и окружен защитной рамкой.

AMD Curacao

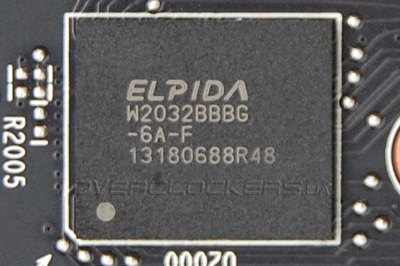

Два гигабайта памяти набраны восемью микросхемами Elpida W2032BBBG-6A-F.

Elpida W2032BBBG-6A-F

По умолчанию видеокарта работает при частоте ядра 1120 МГц и эффективной частоте памяти 5600 МГц.

MSI R9 270X Gaming 2G

ASIC данного экземпляра 77,2%.

MSI R9 270X Gaming 2G

Все карты в линейке Gaming обладают тремя рабочими профилями с разными частотами. В данном случае 1120/5600 МГц — самая скоростная конфигурация, соответствующая профилю OC. При переключении в Gaming-режим частота GPU снижается до 1080 МГц, а в Silent — до 1050 МГц. Стоит еще отметить, что официально 1120 МГц — это частота Boost. Базовая при этом равна 1070 МГц. AMD не упоминает ни про какой Boost на переименованных картах, но при этом обозначает частоту как up to 1050 MHz, что тоже звучит весьма неоднозначно. Поскольку мы не фиксировали никакого снижения частоты ядра при 3D-награузке ниже заявленного Boost, то примем 1120 МГц как постоянное рабочее значение. Еще один неоднозначный момент — указанный MSI уровень энергопотребления для своего продукта. Производитель оценил его в 161 Вт, хотя непосредственно AMD для референса указывает Typical Board Power в 180 Вт. Что характерно, речь идет именно о Board Power, а не о TDP (thermal design power).

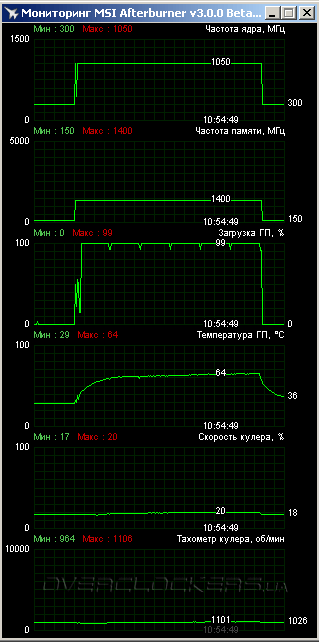

Поскольку нам необходимо было протестировать видеокарту на частотах референса, то было проведено испытание ее в режиме Silent, что как раз предполагает использование рекомендованных частот. 12-минутные тесты в Crysis: Warhead и Unigine Valley benchmark (2560x1440 со сглаживанием) не прогрели ядро свыше 64–67 °C в открытом корпусе при 24 °C в помещении. При этом скорость вращения вентиляторов едва достигала уровня 1130–1140 об/мин. Великолепные результаты!

MSI R9 270X Gaming 2G MSI R9 270X Gaming 2G

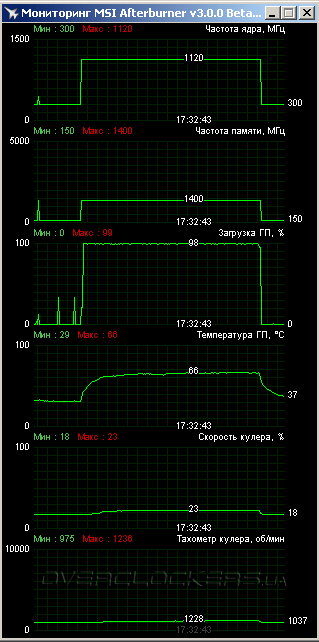

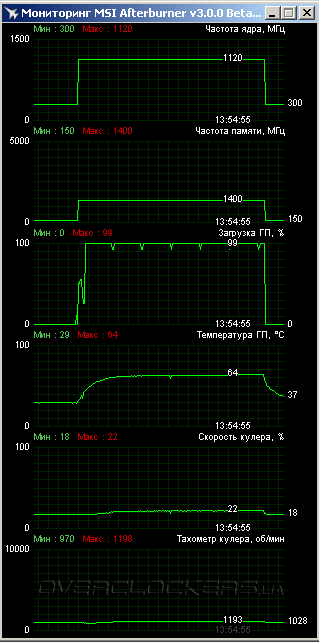

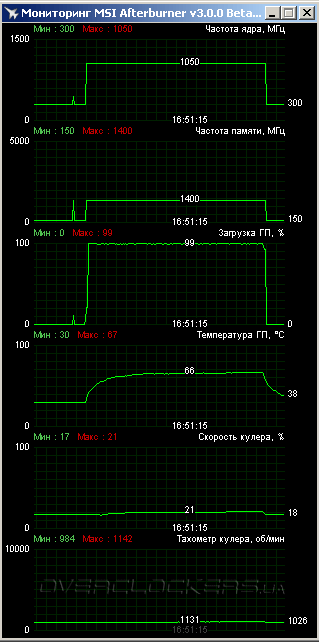

На частотах 1120/5600 МГц рабочие температуры остались на прежнем уровне. Вентиляторы ускорились лишь до 1200 об/мин, все еще не создавая никакого заметного шума.

MSI R9 270X Gaming 2G MSI R9 270X Gaming 2G

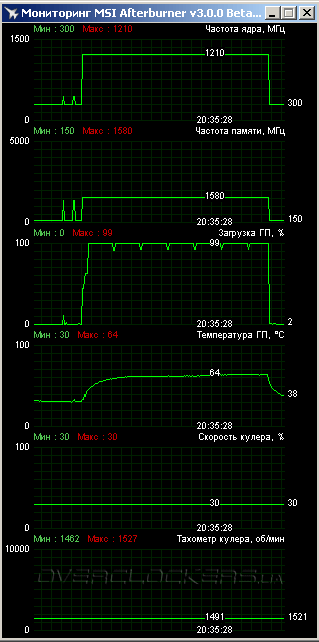

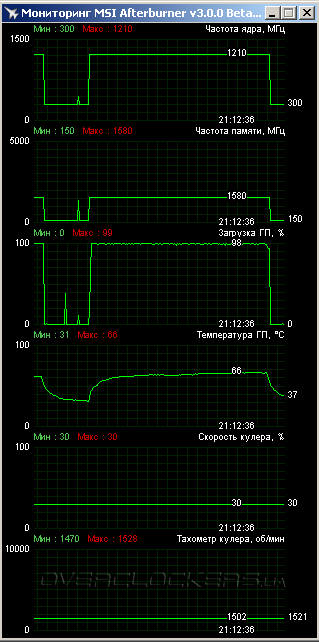

Пока нет программных средств для регулирования напряжения, мы не можем говорить о полном частотном потенциале. А с учетом обновления Pitcairn до Curacao определенные надежды на небольшой рост этого самого потенциала имеются. Впрочем, максимальный разгон всегда связан с сильным повышением рабочих напряжений, что приводит к необходимости выводить систему охлаждения в шумный режим. А более практический повседневный разгон обычно ограничивается стандартным напряжением для сохранения акустического комфорта. И такой разгон у MSI R9 270X Gaming составил 1210/6320 МГц, что тоже весьма хорошо. На старых Radeon HD 7870 даже 1200 МГц зачастую достигались лишь при повышении напряжения, а по памяти многие не дотягивали и до 6000 МГц.

MSI R9 270X Gaming 2G MSI R9 270X Gaming 2G

Через MSI Afterburner скорость вентиляторов была зафиксирована на уровне 1500 об/мин. Этого как раз хватило для поддержания рабочих температур на начальном уровне.
