| Видеоадаптер | Radeon R9 270X | Radeon R9 270 | Radeon HD 7870 | Radeon HD 7850 |
| Ядро | Curacao | Curacao | Pitcairn | Pitcairn |
| Количество транзисторов, млн. шт | 2800 | 2800 | 2800 | 2800 |
| Техпроцесс, нм | 28 | 28 | 28 | 28 |
| Площадь ядра, кв. мм | 212 | 212 | 212 | 212 |
| Количество потоковых процессоров | 1280 | 1280 | 1280 | 1024 |
| Количество текстурных блоков | 80 | 80 | 80 | 64 |
| Количество блоков рендеринга | 32 | 32 | 32 | 32 |
| Частота ядра, МГц | 1050 | 925 | 1000 | 860 |
| Шина памяти, бит | 256 | 256 | 256 | 256 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 5600 | 5600 | 4800 | 4800 |
| Объём памяти, МБ | 2048/4096 | 2048 | 2048 | 2048 |
| Поддерживаемая версия DirectX | 11.2 | 11.2 | 11.1 | 11.1 |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 |
| Заявленный уровень TDP, Вт | 180 | 150 | 175 | 130 |
Более серьезные отличия у Radeon R9 270X и Radeon R9 270 в дизайне платы. Младшее решение базируется на упрощенном дизайне PCB при более компактных размерах и с более простым охлаждением. Зато снижение частоты ядра и рабочего напряжения позволило снизить уровень энергопотребления до 150 Вт. Компания называет новую карту самой быстрой в таком классе энергопотребления и говорит о превосходстве до 35% в процессорной мощности относительно Radeon HD 7850.
С новинкой познакомимся на примере MSI R9 270 Gaming 2G. У данной карты небольшой заводской разгон, но мы протестируем ее и на рекомендованных частотах. Сравнение производительности будет проходить в разрешении 2560x1440, чтобы свести новые данные с результатами последних тестов старших видеокарт. Конечно, такое разрешение слишком тяжелое для устройства среднего класса, но не помешает сравнить производительность с конкурентами. А в будущих обзорах видеокарт данной серии мы обратимся к более простым режимам и разрешению 1920x1080.
MSI R9 270 Gaming 2G
Поставляется в коробке традиционного для серии Gaming оформления, с логотипом в виде стилизованного изображения дракона.
Комплект поставки следующий:
- переходник DVI/D-Sub;
- два переходника с 2 molex на PCI-E 6pin;
- диск с программным обеспечением.
Бросается в глаза и меньшее число тепловых трубок, выглядывающих из под кожуха.
Плата стала короче, и теперь система охлаждения нависает над ней. К боковой грани прикручено ребро жесткости.
Набор разъемов на задней панели следующий: DisplayPort, HDMI и два DVI.
Охлаждение действительно претерпело изменений относительно более мощных видеокарт. Радиатор меньшей длины и с меньшим числом пластин. Основание очень крупное. Оно одновременно контактирует с чипом GPU и микросхемами памяти вокруг него. Но половина микросхем накрыта основанием частично, поэтому на нижней фотографии левая термопрокладка такая узкая.
Тепловых трубок только две — одна диаметра 8 мм, другая на 6 мм. Они приплюснуты в основании и напаяны на его поверхность. Одна трубка изгибается петлей по основанию для увеличения площади теплового контакта.
На пластинах радиатора видны бороздки, образующие внутри него небольшие дефлекторы, направляющие воздушный поток.
На вентиляторах экономить не стали. Обдувает карту парочка Power Logic PLD10010S12HH типоразмера 100 мм (реальный размер лопастей примерно 95 мм). Вентиляторы такого диаметра используются и в более мощных картах MSI Gaming, вплоть до топовых моделей.
Длина платы 22 сантиметра. Преобразователь напряжения GPU насчитывает четыре фазы. У референсного Radeon HD 7870 было пятифазное питание ядра.
Чип Curacao, он же Pitcairn в прошлом:
Два гигабайта памяти набраны восемью микросхемами Elpida W2032BBBG-6A-F.
Напомним, что особенностью видеокарт MSI Gaming является использование нескольких частотных профилей с разными настройками скорости вращения вентиляторов. У всех карт есть режим Silent, который предусматривает самые низкие обороты при референсных частотах. В режиме OC активируются самые высокие заводские частоты, а режим Gaming предлагает среднее значение. Переключение осуществляется через простую утилиту MSI Gaming App. С недавних пор в нее добавили еще одну кнопку — Cool Down. Щелчок по ней переводит вентиляторы высокоскоростной режим на 30 секунд для экстренного охлаждения GPU.
У MSI Radeon Gaming разница между режимами по рабочим частотам минимальна, поэтому карты сразу же функционируют в режиме OC. Это справедливо и для данной модели. По умолчанию она работает на 975/5600 МГц. Для переключения в Gaming Mode (955/5600 МГц) или Silent Mode (925/5600 МГц) придется прибегать к специальной утилите.
ASIC Quality нашего экземпляра составлял 76,8%.
Прогрев видеокарты осуществлялся двумя тестами в течение 12 минут. В первом случае это демо Ambush из Crysis Warhead Benchmarking Tool при максимальных настройках графики и сглаживании MSAA 8x в разрешении 2560x1440. Во втором случае задействовался Unigine Valley benchmark на Ultra-качестве со сглаживанием MSAA 4x. В открытом корпусе при 23–24 °C в помещении карта не прогрелась выше 62–64 °C. Шум при этом практически отсутствовал, ведь вентиляторы раскручивались только до 1300–1350 об/мин. Чтобы услышать их в таком режиме, нужно наклоняться к самой видеокарте.
В режиме Silent скорость вращения упала примерно на 100 об/мин, что привело к росту температуры в Crysis лишь на один градус.
Средств программной регулировки напряжения для Radeon R9 270 пока нет. И не факт, что такая функция вообще будет поддерживаться большинством карт этой серии в свете экономии на производстве плат. При стандартном напряжении мы достигли 1140 МГц. Память удалось разогнать до 6040 МГц. Это слабее разгона X-версии, но относительно номинала прирост хороший.
Самое приятное, что MSI Gaming легко справляется с таким разгоном без какого-либо серьезного шума системы охлаждения. Мы подняли скорость вентиляторов до 31% (примерно 1450 об/мин), что обеспечило температуры ядра на уровне 64–66 °C и стабильность во время всех тестов.Характеристики тестируемых видеокарт
Рассмотренный видеоадаптер сравним с MSI R9 270X Gaming и некоторыми старшими картами от AMD и NVIDIA. Ближайшие ценовые конкуренты от противоборствующего лагеря — GeForce GTX 660 Ti и GeForce GTX 660. В роли последнего выступит MSI N660 TF 2GD5/OC с отрегулированной базовой частотой так, чтобы основное время ядро работало на 1033 МГц с редкими скачками до 1058 МГц.
В таблице отражены официальные спецификации всех участников. На графиках же указан полный рабочий диапазон частот, включая едва достигаемые пиковые значения Boost у GeForce.
| Видеоадаптер | Radeon R9 280X | MSI R9 270X Gaming | Radeon R9 270X | MSI R9 270 Gaming | Radeon R9 270 | Radeon HD 7870 | GeForce GTX 770 | GeForce GTX 760 | GeForce GTX 660 Ti | GeForce GTX 660 |
| Ядро | Tahiti | Curacao | Curacao | Curacao | Curacao | Pitcairn | GK104 | GK104 | GK104 | GK106 |
| Количество транзисторов, млн. шт | 4312 | 2800 | 2800 | 2800 | 2800 | 2800 | 3500 | 3500 | 3500 | 2540 |
| Техпроцесс, нм | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
| Площадь ядра, кв. мм | 365 | 212 | 212 | 212 | 212 | 212 | 294 | 294 | 294 | 221 |
| Количество потоковых процессоров | 2048 | 1280 | 1280 | 1280 | 1280 | 1280 | 1536 | 1152 | 1344 | 960 |
| Количество текстурных блоков | 128 | 80 | 80 | 80 | 80 | 80 | 128 | 96 | 112 | 80 |
| Количество блоков рендеринга | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 24 | 24 |
| Частота ядра, МГц | 1000 | 1050 | 1050 | 975 | 925 | 1000 | 1045–1085 | 980–1033 | 915–980 | 980–1033 |
| Шина памяти, бит | 384 | 256 | 256 | 256 | 256 | 256 | 256 | 256 | 192 | 192 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 6000 | 5600 | 5600 | 5600 | 5600 | 4800 | 7010 | 6008 | 6008 | 6008 |
| Объём памяти, МБ | 3072 | 2048 | 2048 | 2048 | 2048 | 2048 | 2048 | 2048 | 2048 | 2048 |
| Поддерживаемая версия DirectX | 11.2 | 11.2 | 11.2 | 11.2 | 11.2 | 11.1 | 11.1 | 11.1 | 11.1 | 11.1 |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 |
| Заявленная мощность, Вт | 250 | 180 | 180 | 150 | 150 | 175 | 230 | 170 | 150 | 140 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
- кулер: Thermalright Venomous X;
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
- память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
- системный диск: Intel SSD 520 Series 240GB (240 ГБ, SATA 6Gb/s);
- дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: Seasonic SS-750KM (750 Вт);
- монитор: ASUS PB278Q (2560х1440, 27″);
- операционная система: Windows 7 Ultimate SP1 x64;
- драйвер GeForce: NVIDIA GeForce 331.40;
- драйвер Radeon R9 270: ATI Catalyst 13.11 beta9;
- драйвер остальных Radeon: ATI Catalyst 13.11 beta1.
Результаты тестирования

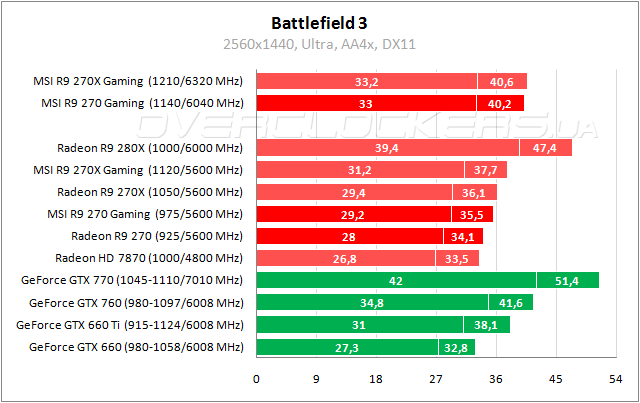

Battlefield 3
В Battlefield 3 новичок сразу же преподносит сюрприз, обходя Radeon HD 7870 на 2–4%. Преимущество MSI Gaming доходит до 6–9% при максимально близких результатах к Radeon R9 270X. Карта быстрее GeForce GTX 660, но слабее GeForce GTX 660 Ti.

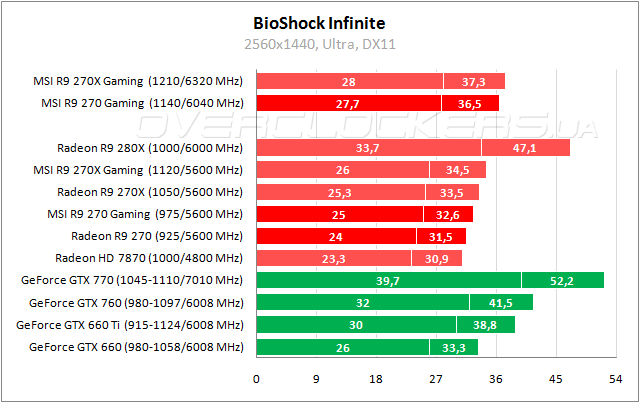

BioShock Infinite
Radeon R9 270 обходит на пару процентов Radeon HD 7870 в BioShock Infinite. GeForce GTX 660 в этот раз быстрее. В разгоне с легкостью удается обойти MSI Radeon R9 270X Gaming.

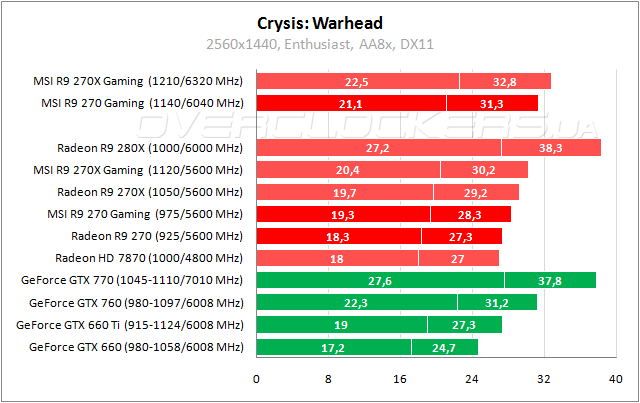

Crysis: Warhead
В Warhead новичок незначительно проигрывает GeForce GTX 660 Ti по минимальному fps, но MSI Gaming при своем заводском разгоне оказывается чуть быстрее конкурента и лишь на 2–3% слабее Radeon R9 270X.

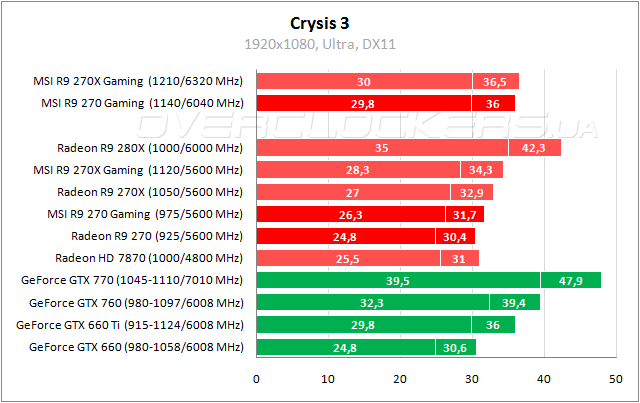

Crysis 3
Новичок равен GeForce GTX 660 в Crysis 3, при разгоне настигая GeForce GTX 660 Ti. Radeon HD 7870 берет реванш, немного обгоняя обычную версию Radeon R9 270.
GRID 2
И снова Radeon HD 7870 чуть быстрее Radeon R9 270. Минимальная разница в производительности с GeForce GTX 760. Традиционно мизерная разница между младшим MSI Gaming и Radeon R9 270X.

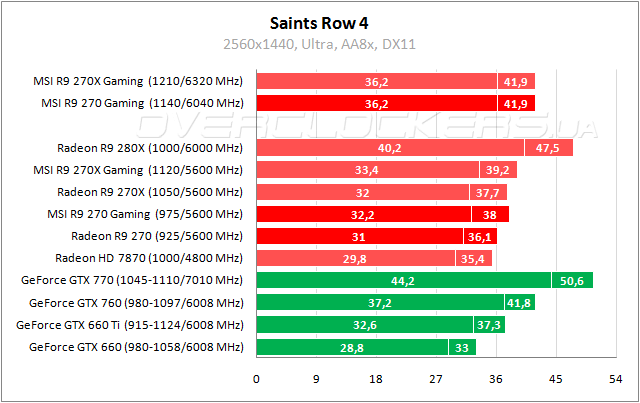

Saints Row 4
Radeon R9 270 снова обгоняет Radeon HD 7870 и немного не дотягивает до уровня GeForce GTX 660 Ti. Обращает на себя внимание крошечный перевес MSI R9 270 Gaming 2G относительно Radeon R9 270X. Причина может крыться к более удачной версии видеодрайвера.

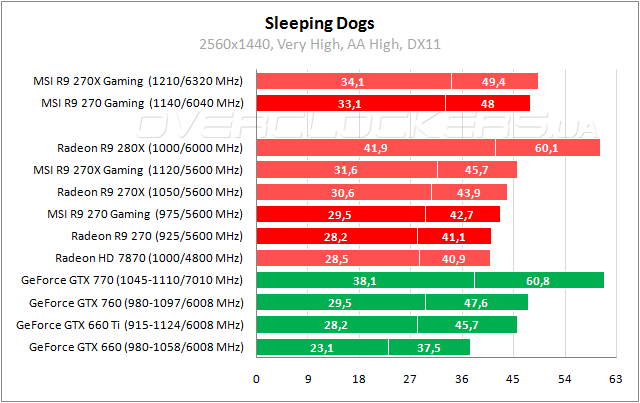

Sleeping Dogs
В Sleeping Dogs паритет у Radeon R9 270 и Radeon HD 7870. Оба они быстрее GeForce GTX 660, но чуть слабее карты Ti. Ускоренная версия от MSI на 4–5% лучше референса и на 4–7% слабее старшей карты R9 270X.

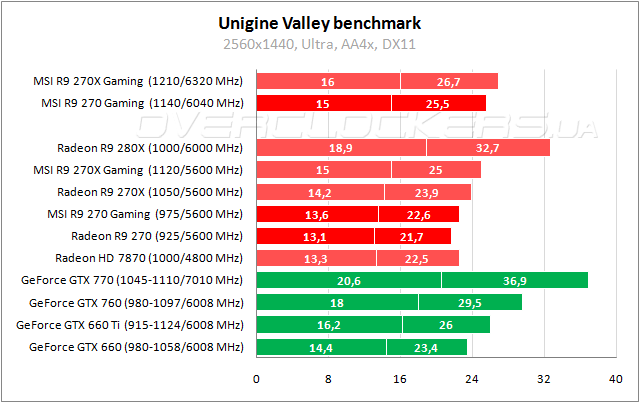

Unigine Valley benchmark
GeForce GTX 660 в этот раз удается обойти не только обычную версию R9 270, но и MSI Gaming. Между последними разница в 4%. Radeon R9 270X быстрее младшего MSI на 4–6%. Наверстать это удается при разгоне.

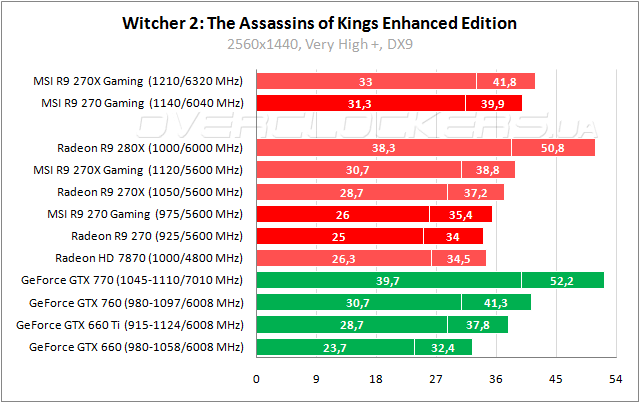

Witcher 2: The Assassins of Kings Enhanced Edition
Radeon R9 270 в игре «Ведьмак 2» немного слабее Radeon HD 7870. Разгон позволяет обогнать GeForce GTX 660 Ti и MSI R9 270X Gaming.

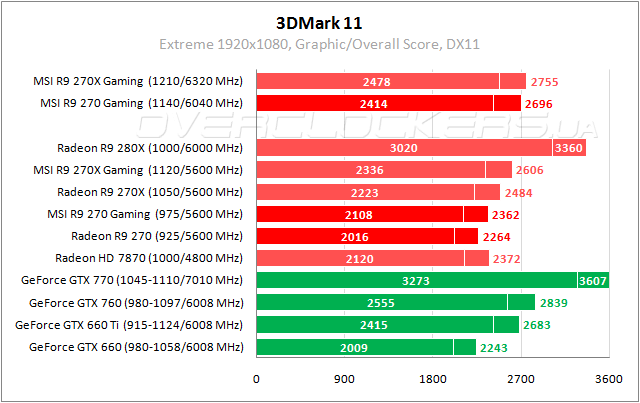

3DMark 11
В данном тесте у Radeon R9 270 преимущество относительно GeForce GTX 660 в доли процента. Результат Radeon HD 7870 лучше на 5%. MSI R9 270 Gaming не дотягивает 5,5% до Radeon R9 270X и 11% до уровня старшего собрата. Это компенсируется разгоном.

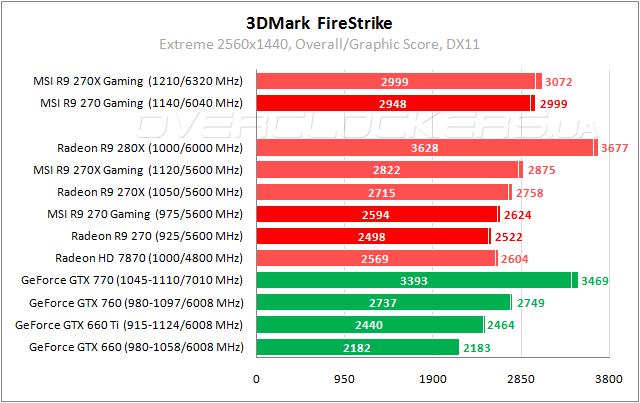

3DMark Fire Strike
Меняется соотношение между картами AMD и NVIDIA. Radeon R9 270 выходит на среднюю позицию между GeForce GTX 660 Ti и GeForce GTX 760, все уступая Radeon HD 7870.

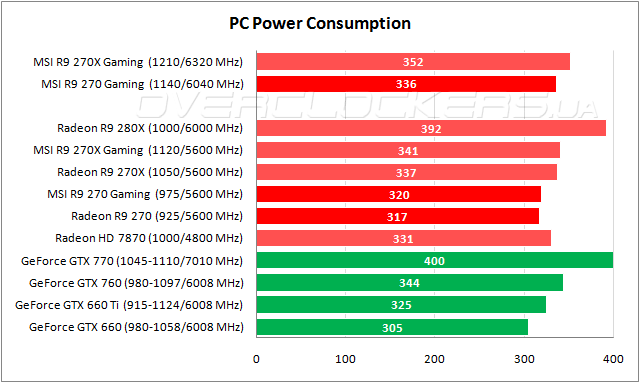

Энергопотребление
В данном сравнении брались в расчет результаты в приложениях Crysis: Warhead, Battlefield 3, BioShock Infinite, Sleeping Dogs и Unigine Valley benchmark. Набор тестовых приложений меньше, чем в недавних обзорах. Поэтому сравнивать данные на нижней диаграмме со старыми значениями напрямую нельзя.
Самым экономичным решением оказывается GeForce GTX 660. Результаты Radeon R9 270 меньше показателей Radeon HD 7870 и GeForce GTX 660 Ti.
Выводы
Radeon R9 270 демонстрирует небольшое отставание в производительности на уровне 7–10% относительно старшей карты Radeon R9 270X. Результат ожидаемый. В обеих видеокартах используется абсолютно одинаковое графическое ядро при незначительной разнице в тактовой частоте. При этом память функционирует на одинаковой частоте, что обеспечивает равенство со старичком Radeon HD 7870, у которого иное соотношение этих характеристик — быстрее GPU, но медленнее память. Новая конфигурация частот и пониженное напряжение позволяет Radeon R9 270 потреблять меньше энергии и выделять меньше тепла, что означает лучшие температурно-шумовые характеристики. По сути, мы имеем более дешевый вариант Radeon R9 270X, который при разгоне легко наверстывает отставание от старшего собрата. В номинале новичок уверенно обходит GeForce GTX 660, а при разгоне конкурирует и с более мощными GeForce. Очень привлекательное решение за свою цену и потенциальный хит в ценовой категории ниже 200 долларов. Впрочем, стоит помнить, что более низкая цена Radeon R9 270 относительно R9 270X будет оправдываться экономией на печатной плате и системе питания, что не позволит достигать тех частот, которые доступны старшему видеоадаптеру.
О протестированной видеокарте MSI R9 270 Gaming 2G можно сказать следующее: очень тихая и холодная. Несмотря на упрощение системы охлаждения относительно старшей карты R9 270X, температурно-шумовые характеристики MSI Gaming остаются великолепными. Карта устроит самых требовательных к шуму пользователей. Разгон хороший, но оценить общий потенциал трудно, поскольку мы не имели дела с другими Radeon R9 270. Карта слабее R9 270X, но это и предполагалось изначально. Отличный кандидат на покупку.
