Обзор и тестирование материнской платы MSI Z87 MPOWER MAX

В условиях серьезной конкуренции производители материнских плат ведут ожесточенную борьбу за покупателей, и одним из самых действенных способов является выпуск продуктов, обладающих повышенной надежностью и расширенными возможностями разгона. Именно такого принципа придерживались инженеры MSI, создавая системные платы семейства MPOWER. «Первой ласточкой» была Z77 MPOWER для процессов Intel в исполнении Socket LGA1155, с которой мы познакомились осенью 2012 года. Тогда модель запомнилась хорошим запасом прочности и достойным разгонным потенциалом, что в сочетании с богатыми возможностями расширения и разумной ценой обеспечило Z77 MPOWER заслуженную популярность. Прошло полгода, и одновременно с анонсом процессоров Intel Haswell компания MSI представила новые продукты для платформы LGA1150. C одним из них — Z87 MPOWER MAX мы вас познакомим в процессе сегодняшнего обзора.

MSI Z87 MPOWER MAX

Материнская плата позиционируется в качестве решения для продвинутых пользователей и энтузиастов, которые, прежде всего, ценят надежность конструкции и богатую функциональность. Насколько Z87 MPOWER MAX соответствует требованиям целевой аудитории — вы узнаете совсем скоро, а пока, предлагаем изучить спецификации героини сегодняшнего тестирования.

Модель MSI Z87 MPOWER MAX
Чипсет Intel Z87
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/ 2200*/2400*/2600*/2666*/2800*/3000* (*— OC), максимум 32 ГБ
Слоты PCI-E 3 PCI Express 3.0 x16 (х16+х0, х8+х8, x8+x4+x4)
4 PCI Express x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics 4600
Видеоразъемы HDMI, DisplayPort
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 8 x 3.0 (4 разъема на задней панели, Intel Z87 + ASMedia ASM1074)
2 x 3.0 (2 разъема на задней панели, Renesas µPD720202)
6 x 2.0 (2 разъема на задней панели, Intel Z87)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z87)
2 канала SATA 6 Гбит/с (ASMedia ASM1061)
eSATA
RAID 0, 1, 5, 10 (Intel Z87)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Killer E2205 (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Click BIOS 4, Debug LED, Direct OC, GO2BIOS, Multi BIOS, OC GENIE 4, OC Certified, модуль поддержки беспроводных сетей Wi-Fi/Bluetooth с WiDi, кнопки включения и перегрузки, разъем V-Check Points, AMD CrossFireX, NVIDIA SLI


Комплект поставки

Материнская плата MSI Z87 MPOWER MAX продается в крупной картонной коробке, оформление которой выделяется простотой и оригинальностью.

MSI Z87 MPOWER MAX

Лицевую поверхность упаковки занимает стилизованное изображение буквы «М», которое при ближайшем рассмотрении оказывается фальш-крышкой. Под ней находится прозрачное пластиковое окно, а на обратной стороне буквы «М» нанесена информация о ключевых конструктивных особенностях новинки.

MSI Z87 MPOWER MAX

На тыльной стороны коробки можно встретить краткую спецификацию системной платы, схему разъемов задней панели, упоминание о фирменных технологиях MSI, а также логотип OC Certified. Последний означает, что Z87 MPOWER MAX на заводе проходила тестирование в программе Prime95 в течение 24 часов с разогнанным процессором, при условии недостаточной вентиляции околосокетного пространства. Такое испытание гарантирует стабильность при любых условиях эксплуатации, которая обеспечивается использованием электронных компонентов Military Class 4, соответствующих военному классу надежности MIL-STD 810G.

MSI Z87 MPOWER MAX

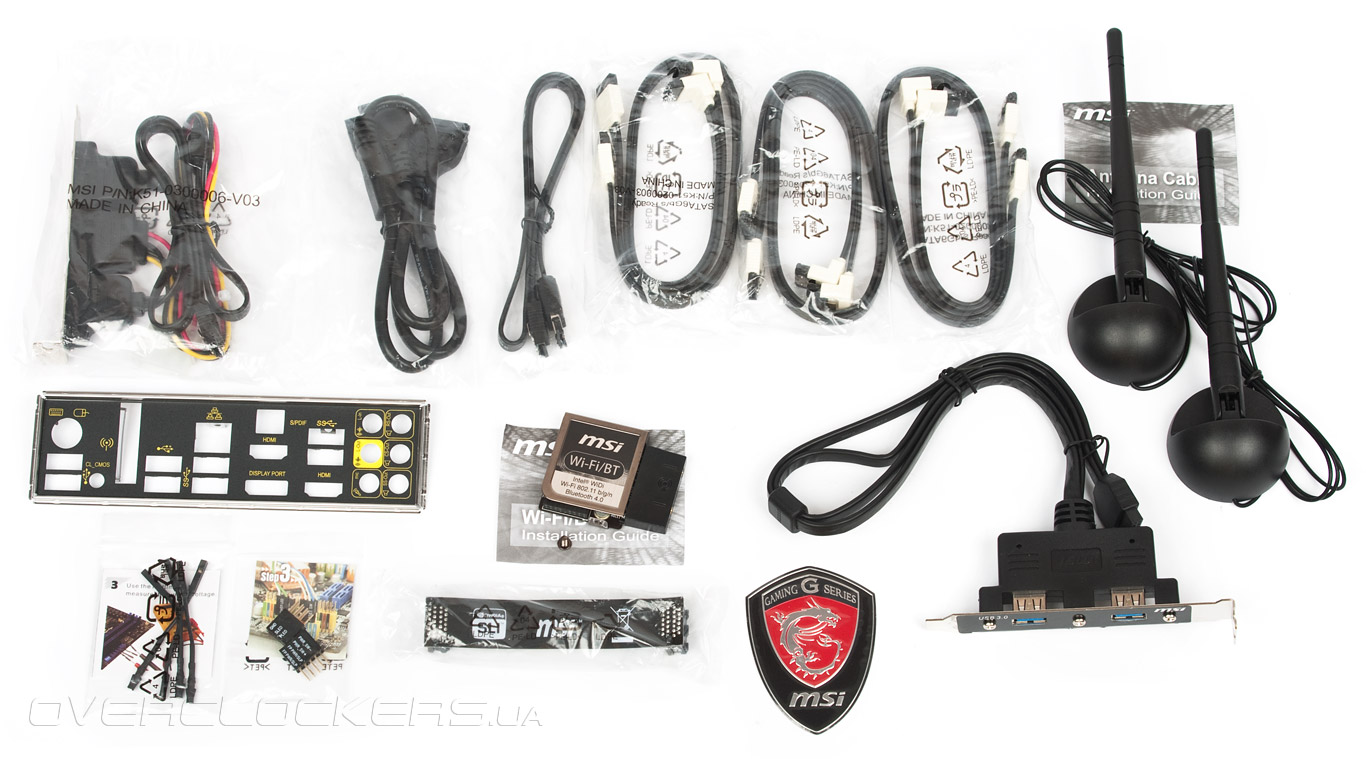

Комплект поставки MSI Z87 MPOWER MAX состоит из:
  • заглушки на заднюю панель I/O Shield;
  • шести кабелей SATA 6 Гбит/с;
  • планки на заднюю панель с двумя портами USB 3.04;
  • мостика NVIDIA SLI;
  • планки на заднюю панель с парой разъемов eSATA;
  • кабеля для питания устройств eSATA;
  • набора коннекторов M-Connectors;
  • комплекта удлинителей V-Chek для подключения щупов мультиметра;
  • адаптера беспроводных сетей Wi-Fi/Bluetooth;
  • пары антенн;
  • наклейки на корпус MSI Gaming Series.
MSI Z87 MPOWER MAX

Помимо этого, набор аксессуаров включает:
  • два DVD-диска с драйверами и ПО;
  • руководство пользователя;
  • инструкции по работе с фирменным программным обеспечением;
  • брошюру по быстрой сборке системы;
  • сертификат Military Class 4;
  • табличку на дверь BUSY BREAKING WORLD RECORDS.
MSI Z87 MPOWER MAX

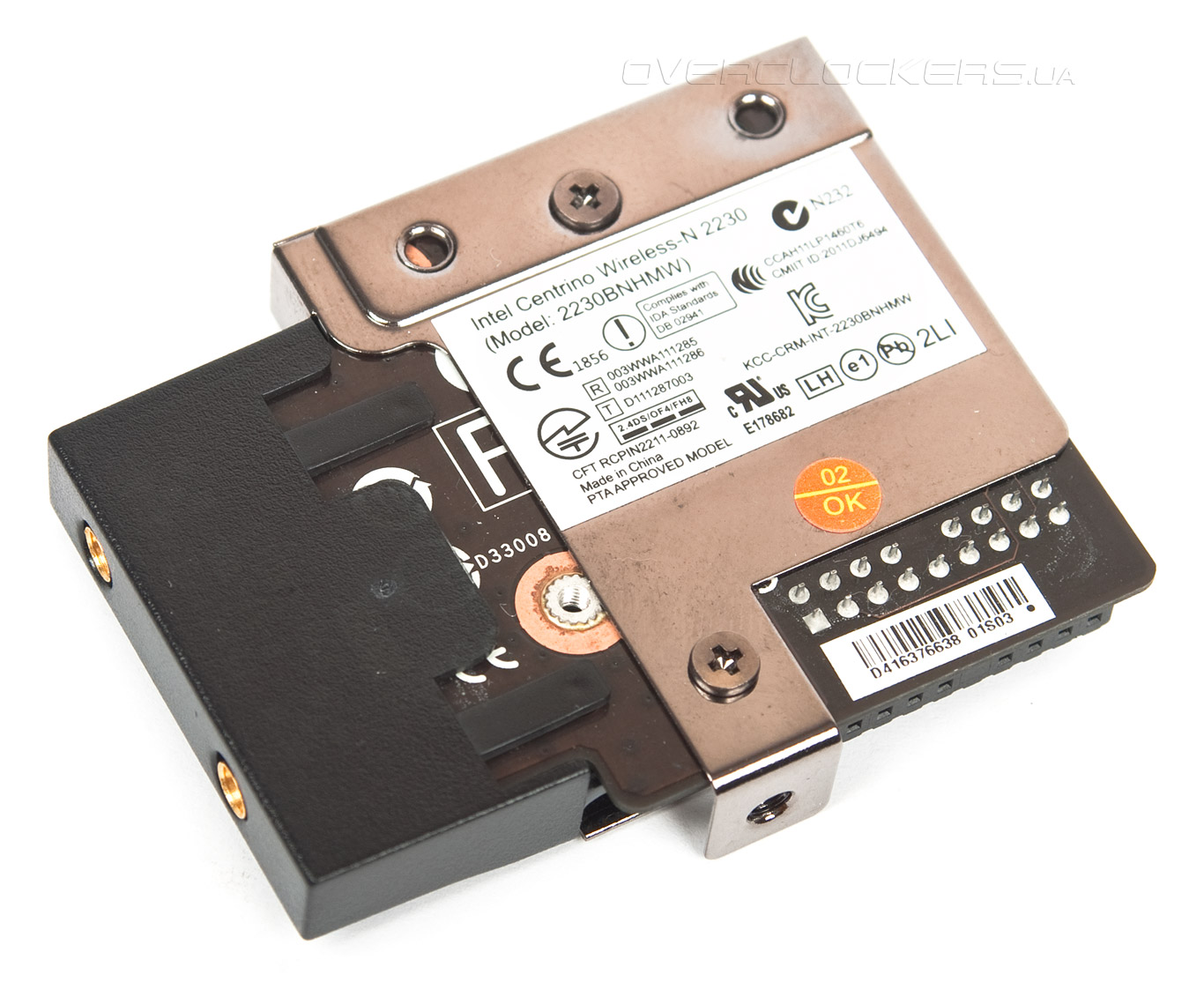

Отдельно остановимся на адаптере беспроводных сетей, который в случае с Z87 MPOWER MAX представлен модулем Intel Centrino Wireless-N 2230, обеспечивающим поддержку стандартов IEEE 802.11b/g/n, Intel WiDi (Wireless Display), а также Bluetooth 4.0.

MSI Z87 MPOWER MAX

Беспроводный модуль имеет интерфейс miniPCI Express, который через специальную плату-переходник подключается к разъему, расположенного рядом с задней панелью материнской платы.

MSI Z87 MPOWER MAX

Дизайн

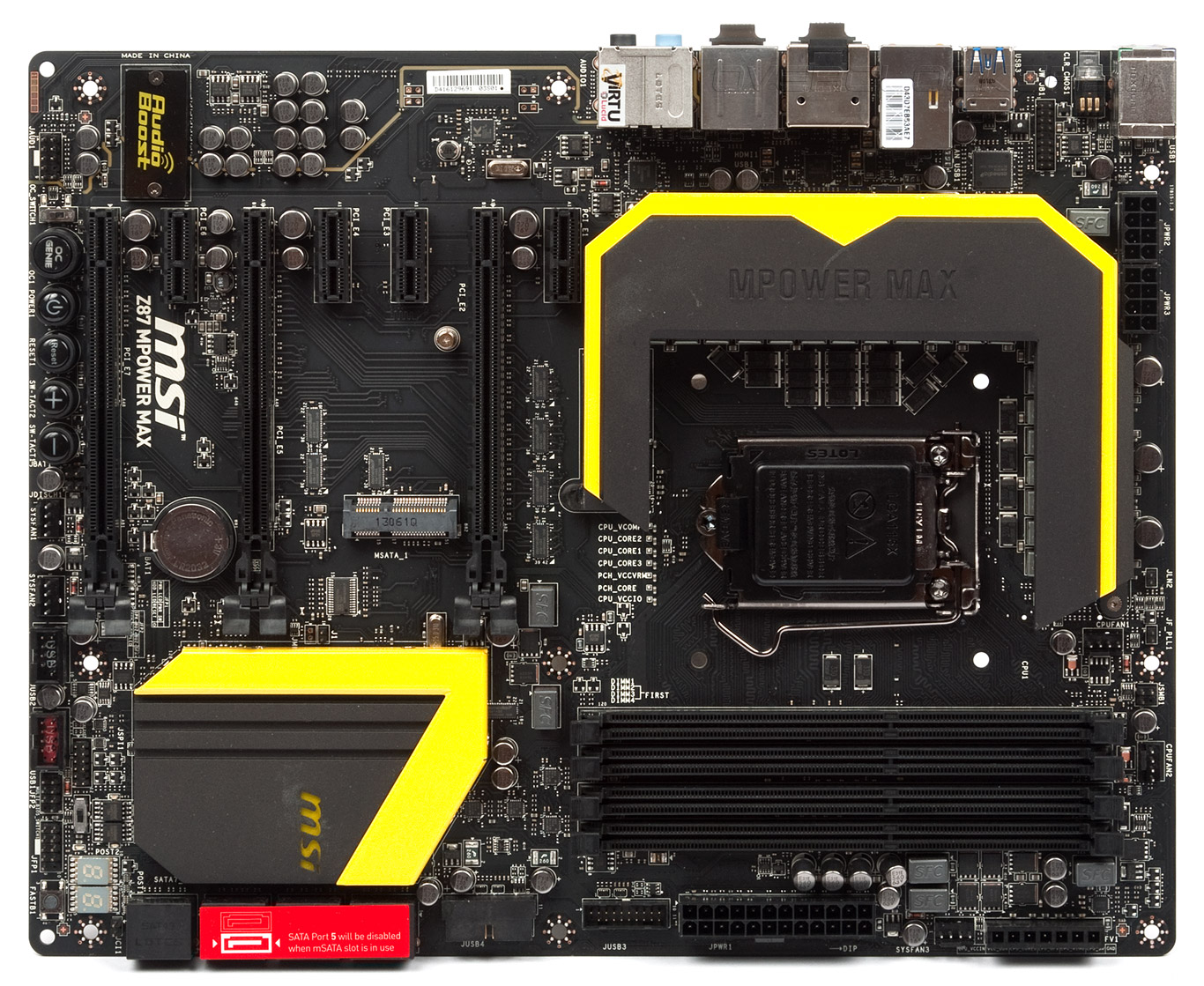

Системная плата MSI Z87 MPOWER MAX базируется на чипсете Intel Z87, который обеспечивает её совместимость с процессорами Intel в исполнении LGA1150.

MSI Z87 MPOWER MAX

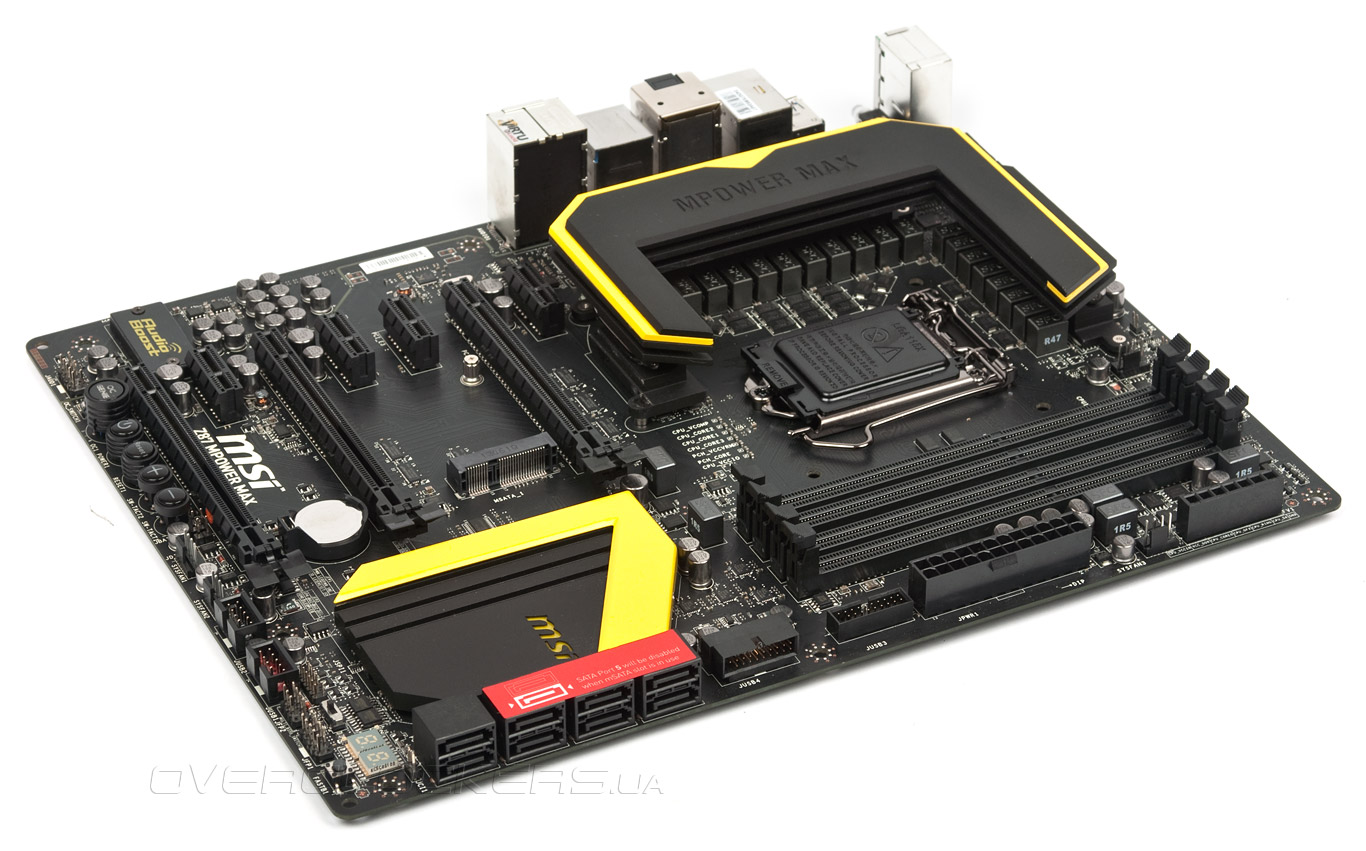

«Материнка» выполнена в формате ATX, так что проблем с установкой в стандартные корпуса быть не должно.

MSI Z87 MPOWER MAX

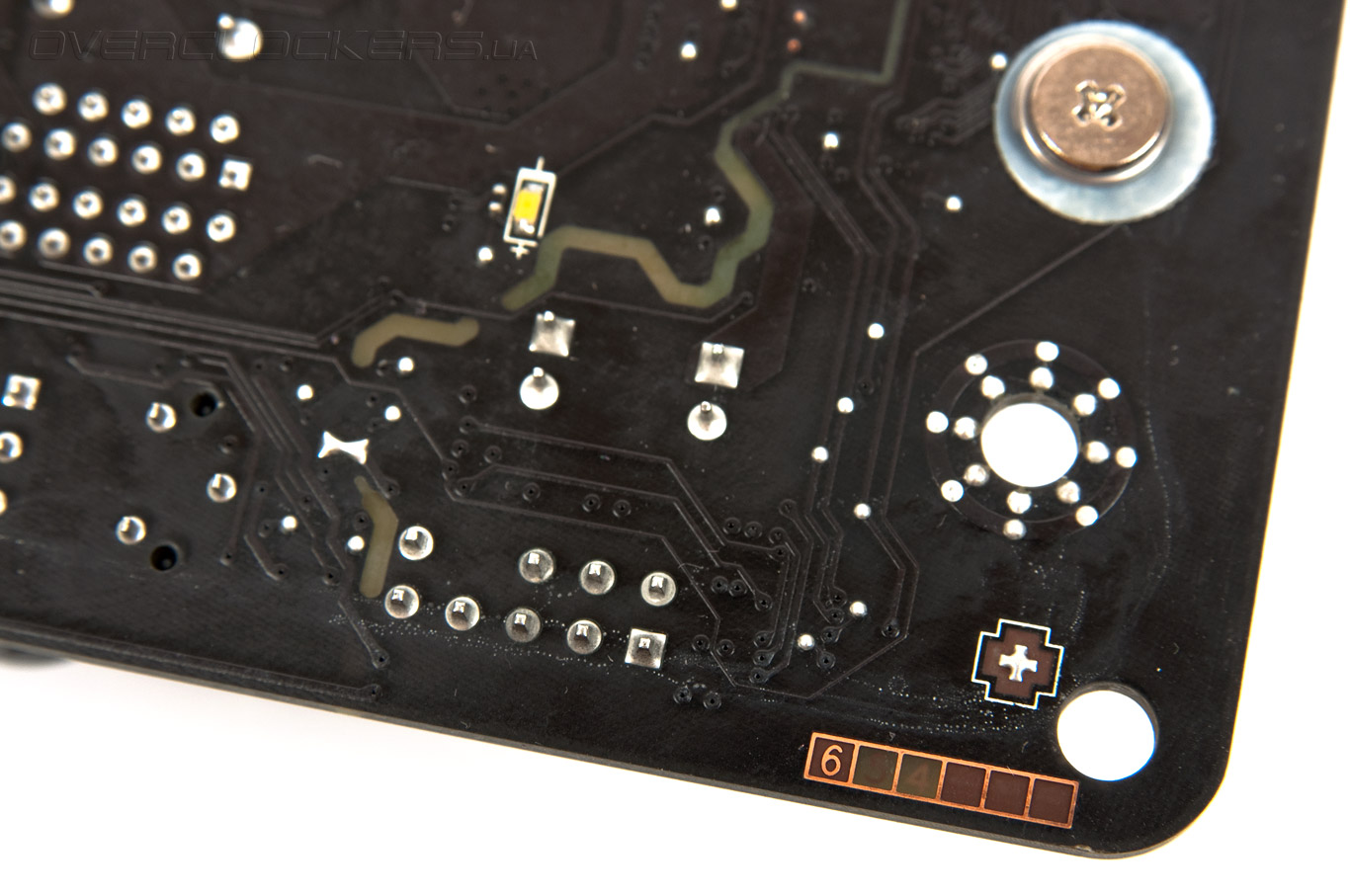

Печатная плата имеет шесть слоев медных проводников, что, по заявлению производителя, позволило оптимизировать разводку для стабильной работы на повышенных частотах.

MSI Z87 MPOWER MAX

Z87 MPOWER MAX оснащена пятью разъемами для подключения вентиляторов, и все они поддерживают управление скоростью вращения посредством ШИМ. Новинка имеет массивную систему охлаждения, конструкция которой оптимизирована для работы в условиях недостаточной вентиляции. Тепло от чипсета отводится крупным радиатором, который на протяжении тестирования оставался едва теплым, что говорит о его достаточной эффективности.

MSI Z87 MPOWER MAX

Для контакта полупроводникового кристалла с металлическим теплораспределителем служит густая серая термопаста, а сам радиатор имеет надежное винтовое крепление.

MSI Z87 MPOWER MAX

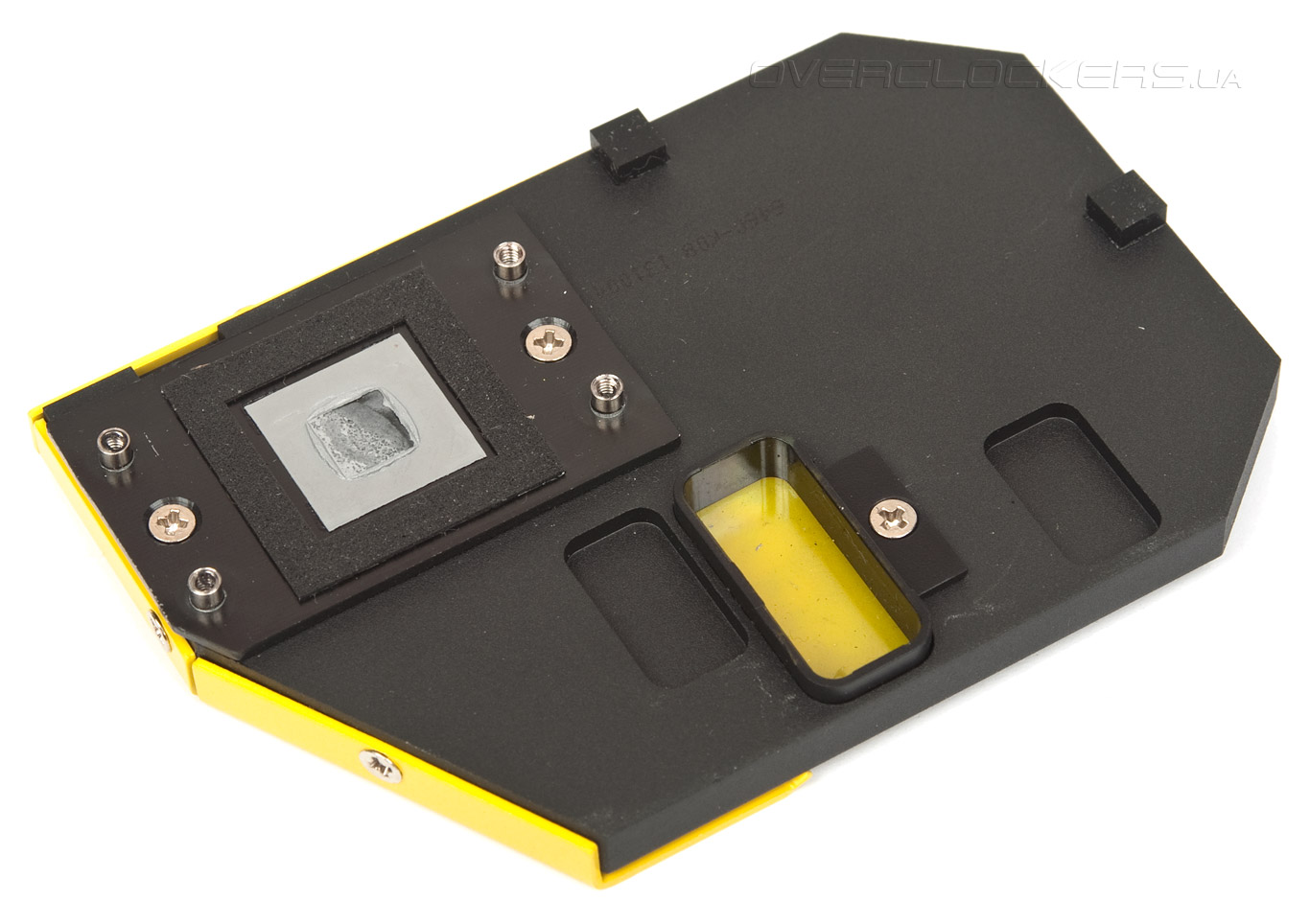

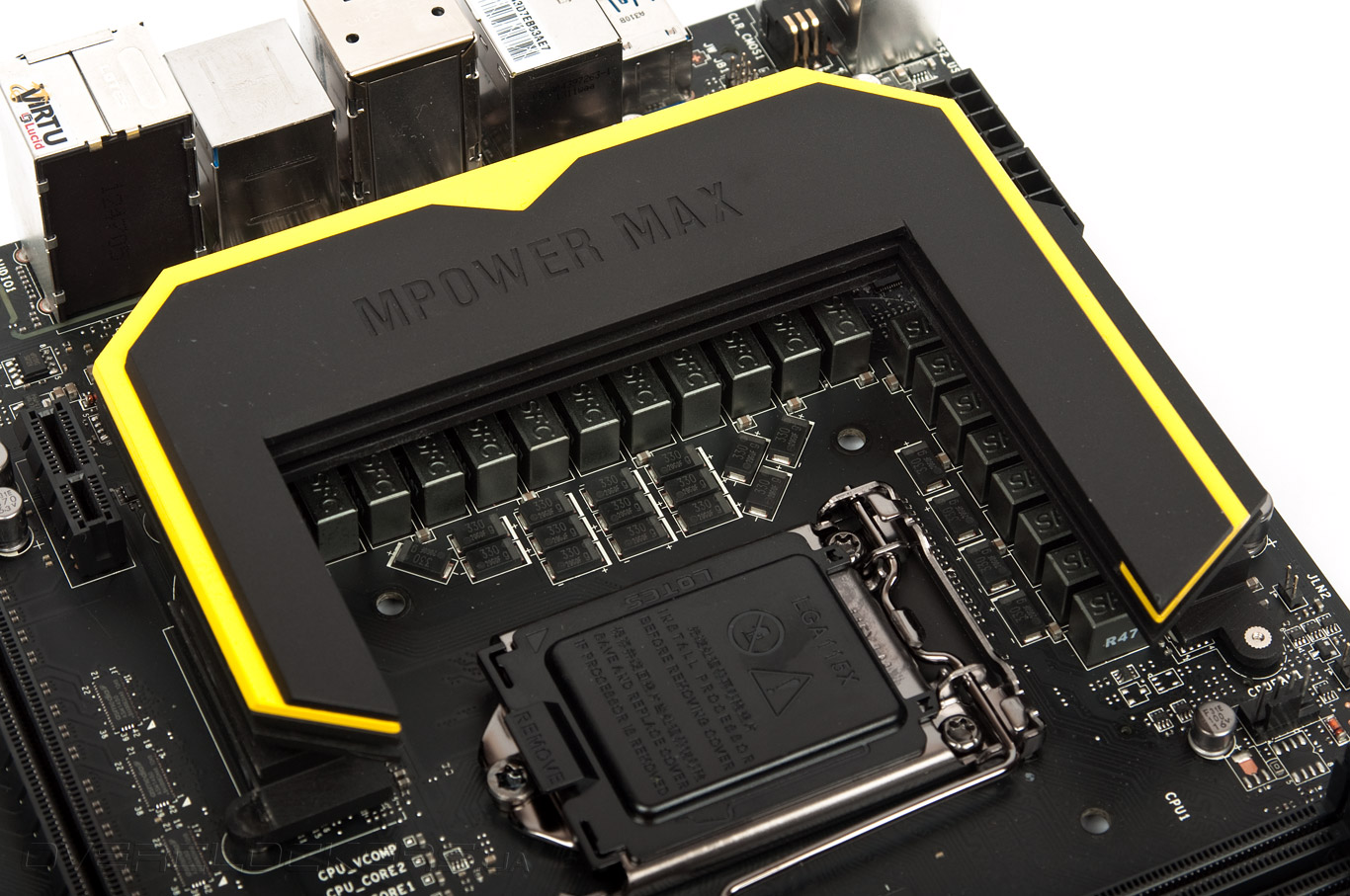

Узел преобразователя напряжения оборудован массивными радиаторами, накрытыми сверху декоративной пластиной. На первый взгляд, конструкция имеет не слишком большую площадь поверхности, но надеемся, что инженеры MSI верно рассчитали эффективность системы охлаждения и в разгоне она справится со своими обязанностями.

MSI Z87 MPOWER MAX

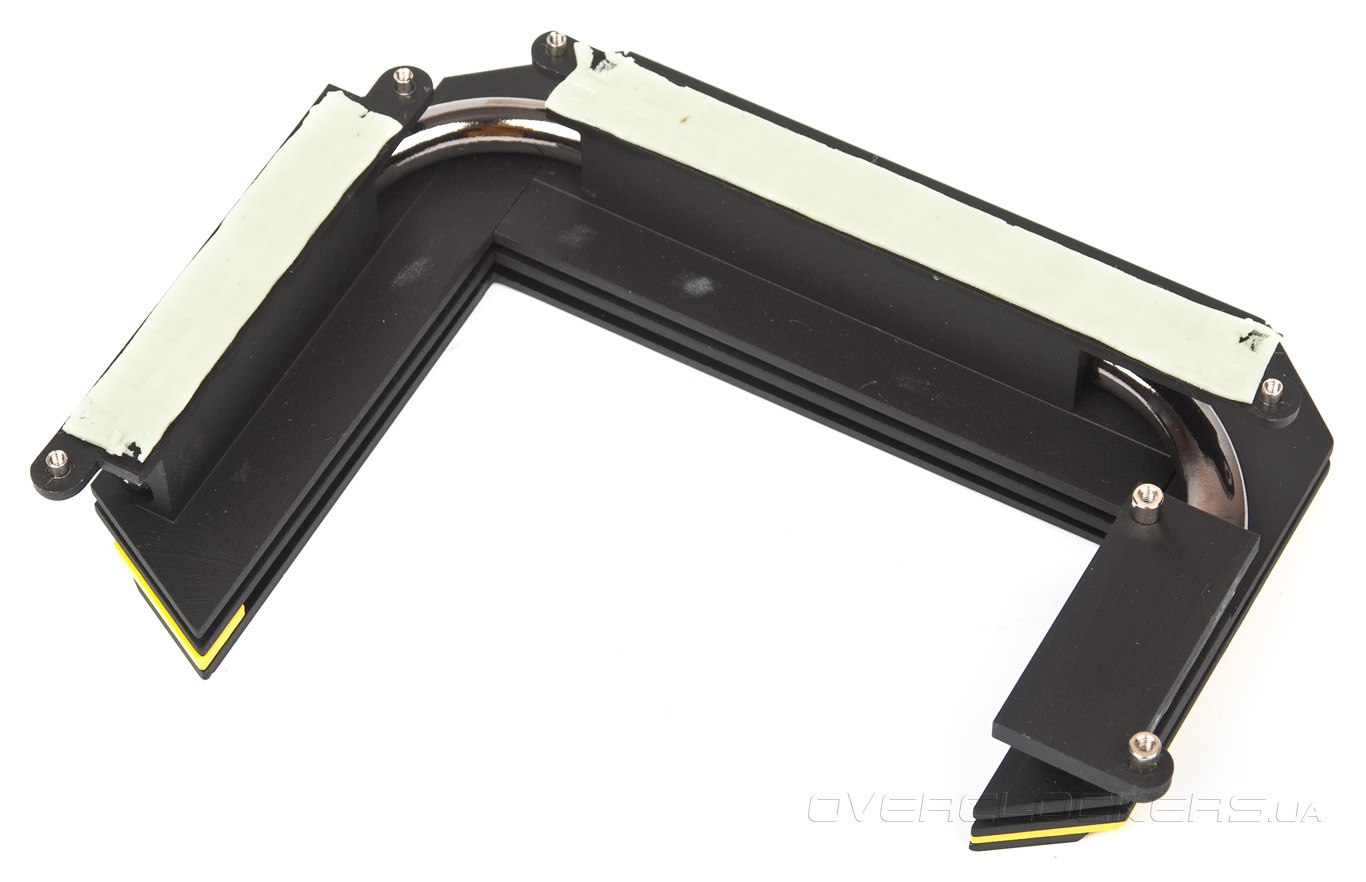

В конструкции использована толстая термосифонная трубка, равномерно распределяющая тепло от силовых элементов VRM.

MSI Z87 MPOWER MAX

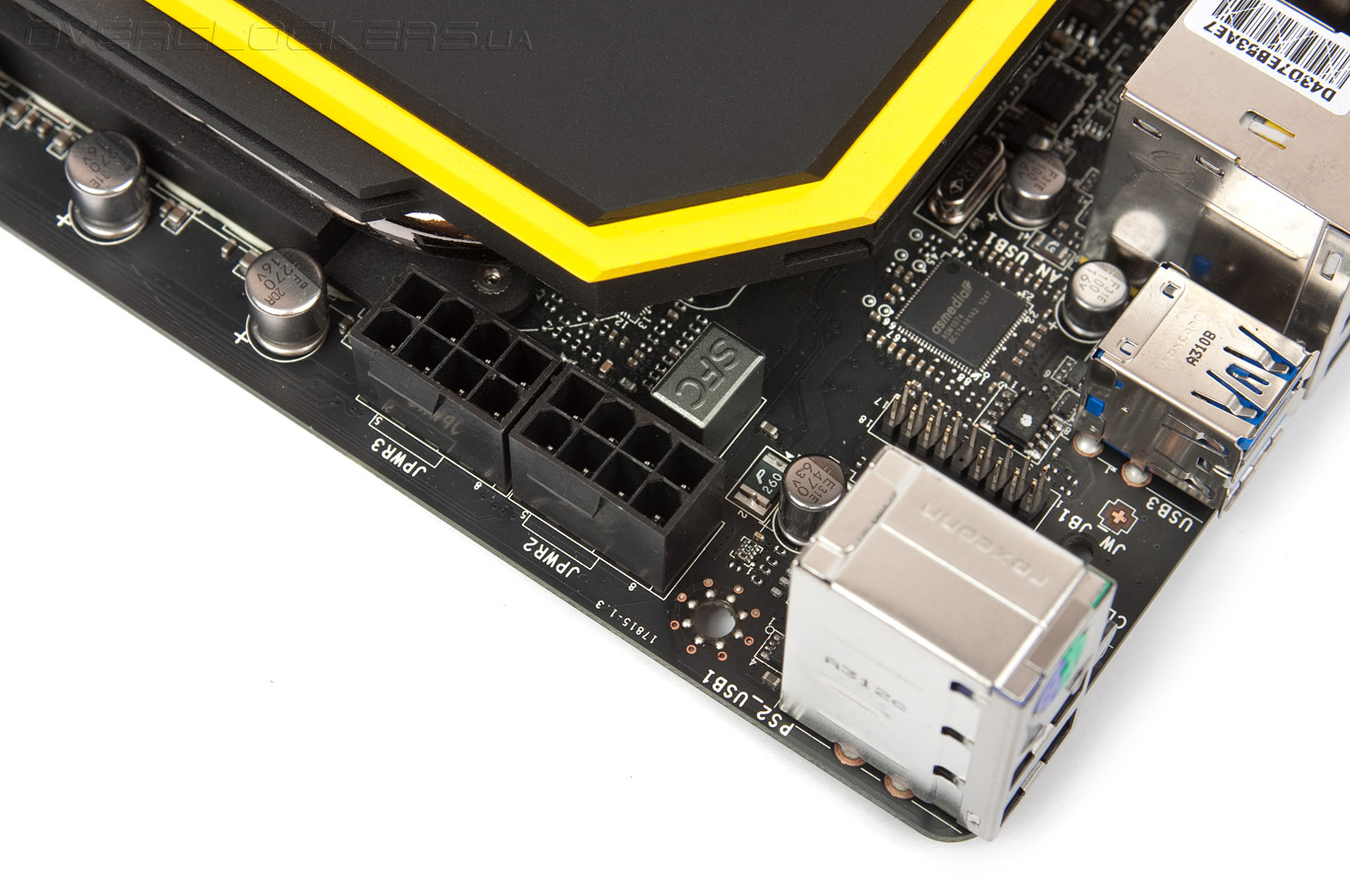

Силовая подсистема MSI Z87 MPOWER MAX питается от пары восьмиконтактных разъемов EPS12V, но их совместное использование оправдано только в случае экстремального разгона.

MSI Z87 MPOWER MAX

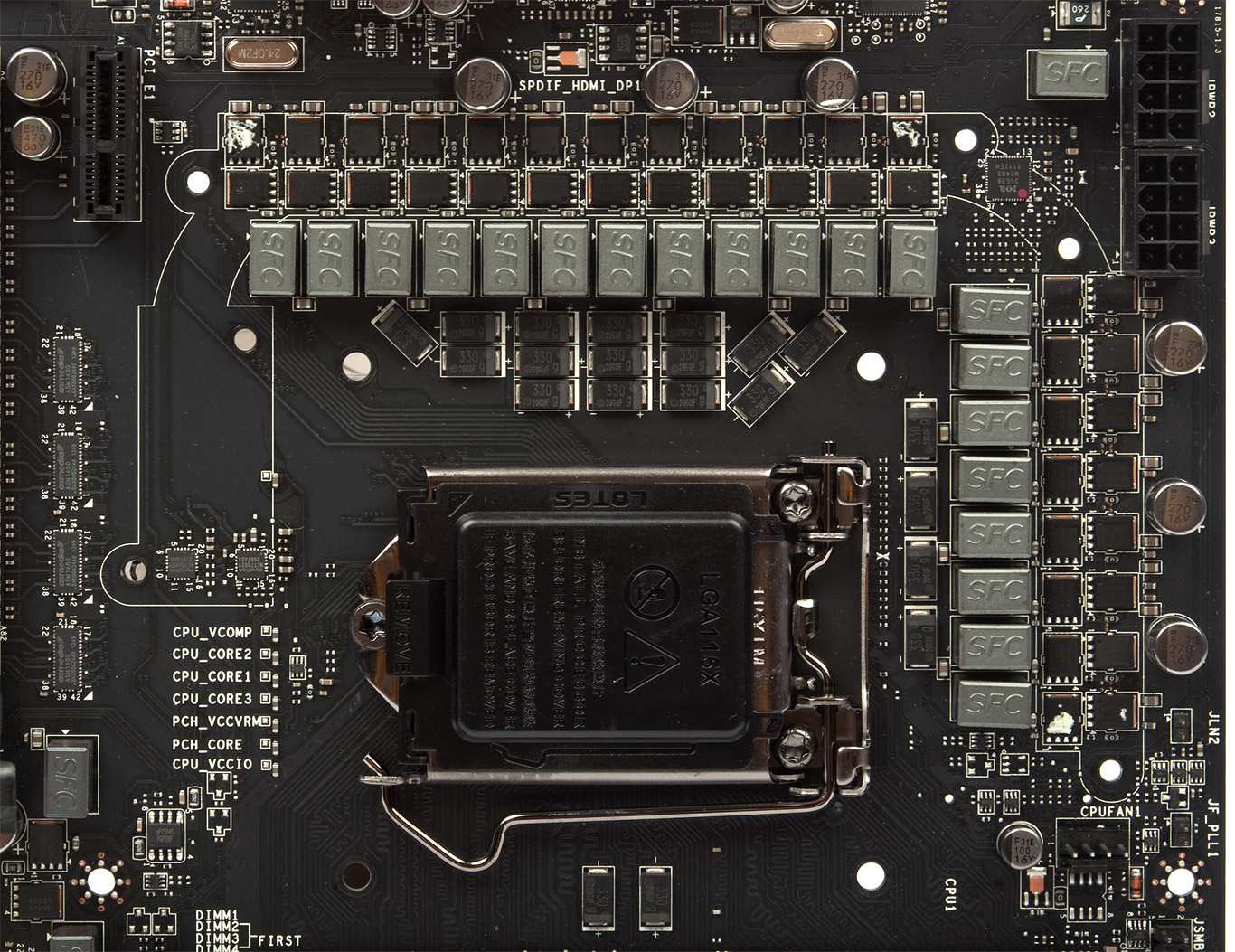

Для формирования напряжения Vccin служит преобразователь, построенный по 20-канальной схеме. В качестве силовых элементов используются дискретные MOSFET с низким сопротивление открытого канала. Управление VRM возложено на цифровой ШИМ-контроллер IR3563B, который поддерживает восемь независимых фаз.

MSI Z87 MPOWER MAX

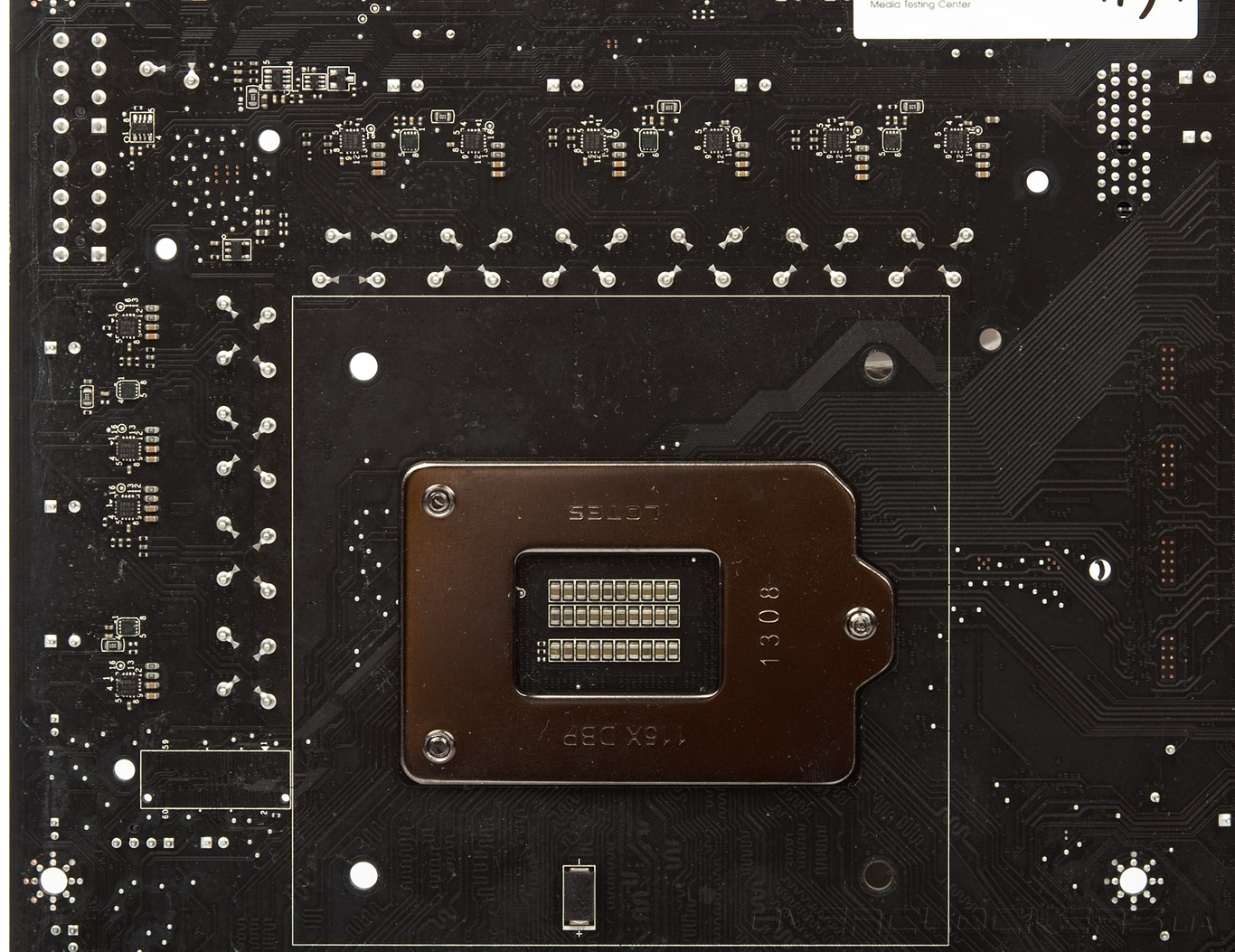

Как и следовало ожидать, с обратной стороны обнаруживаются десять драйверов-удвоителей IR3535M, впрочем, их расположение не должно помешать установке систем охлаждения, оснащенных крупными усилительными пластинами.

MSI Z87 MPOWER MAX

При работе в составе открытого стенда Z87 MPOWER MAX предлагает ряд дополнительных возможностей, объединенных общим названием OC Essentials. Так, системная плата оснащена светодиодным индикатором кодов POST, на который после загрузки выводится температура центрального процессора, парой микросхем с управляющим микрокодом, а также микропереключателем Multi BIOS Switch, определяющим, с какой из EEPROM будет выполнена загрузка. Здесь же находится кнопка GO2BIOS, обеспечивающая быстрый вход в меню настройки при следующем рестарте.

MSI Z87 MPOWER MAX

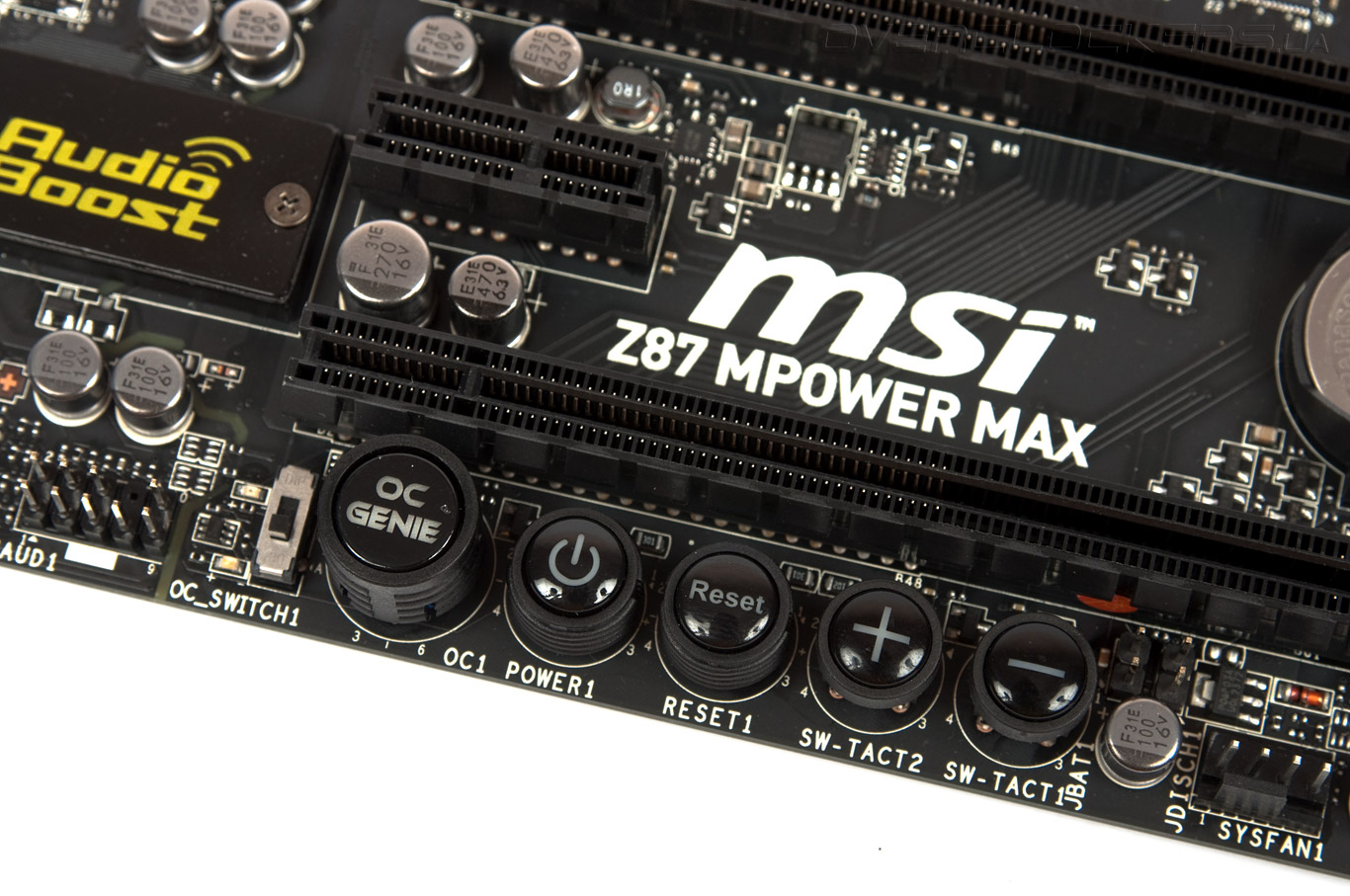

На нижнем крае РСВ расположились копки включения и перегрузки, а также клавиша активации автоматического разгона OC Genie. Рядом с ней находится переключатель OC Switch, позволяющий выбрать один из двух профилей повышения быстродействия, и пара клавиш Direct OC, предназначенных для управления частотой BCLK в режиме реального времени.

MSI Z87 MPOWER MAX

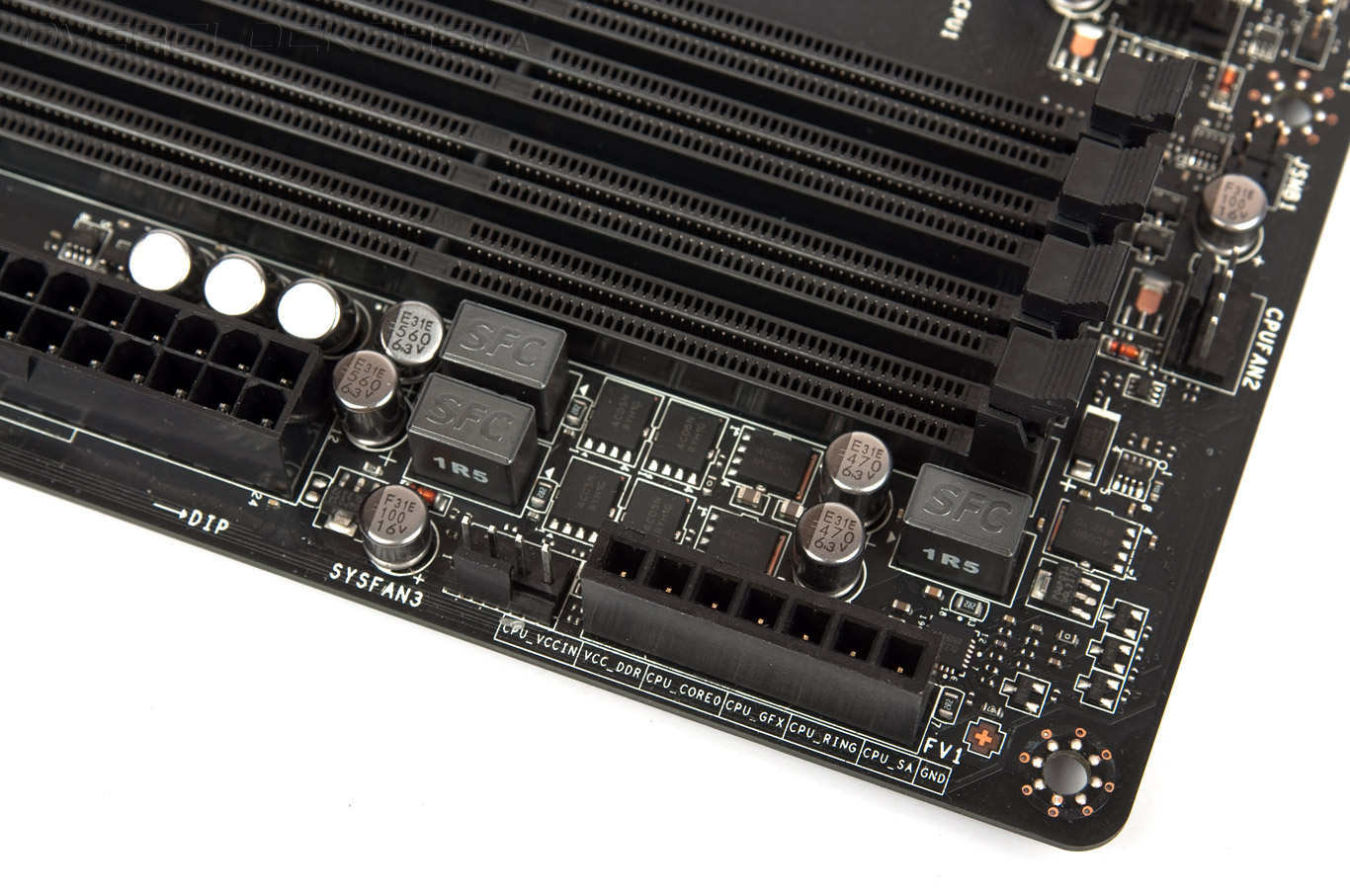

Наконец, рядом с модулями ОЗУ находится разъем V-Check Points, при помощи которого можно мультиметром измерить напряжение на основных компонентах системной платы.

MSI Z87 MPOWER MAX

Новинка оснащена четырьмя разъемами DIMM, в которые можно установить модули памяти DDR3 суммарным объемом 32 ГБ, а технология T-Topology обеспечивает поддержку частот до 3000 МГц в режиме разгона. Для работы графических ускорителей MSI Z87 MPOWER MAX оснащена тремя слотами PCI Express 3.0 x16, которые могут работать в режимах «х16+х0», «х8+х8» или «x8+x4+x4». Поддерживаются конфигурации AMD CrossFireX и NVIDIA SLI. Также материнская плата располагает четырьмя разъемами PCI-E 2.0 x1, предназначенными для инсталляции плат расширения. Правда, одновременно могут работать только три слота из четырех.

MSI Z87 MPOWER MAX

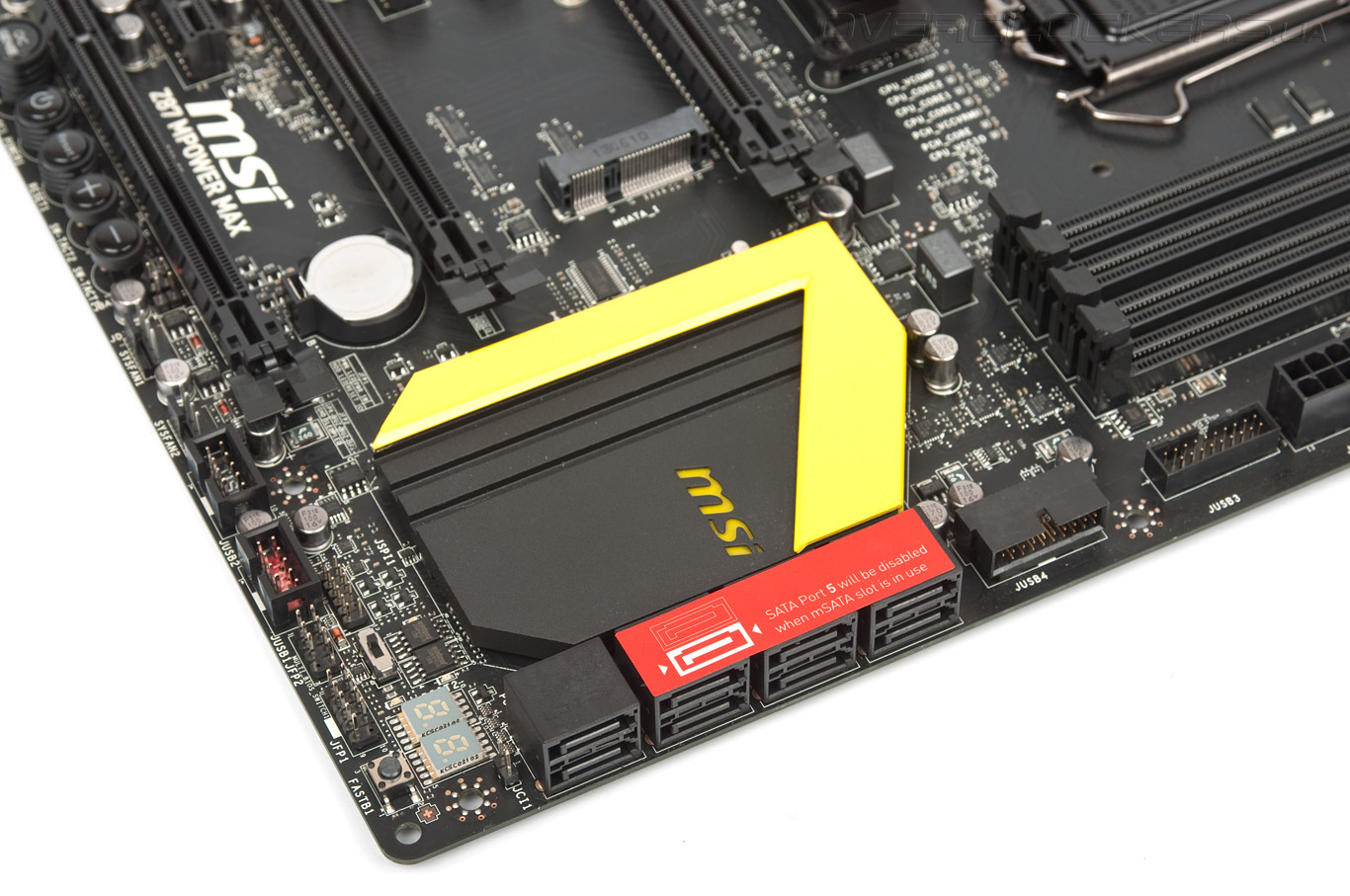

Дисковая подсистема Z87 MPOWER MAX позволяет подключить до восьми накопителей SATA 6 Гбит/с. За работу двух портов отвечает контроллер ASMedia ASM1061, а оставшиеся шесть каналов подключены к системной логике, которая поддерживает RAID-массивы и функцию интеллектуального кэширования Intel Smart Response.

MSI Z87 MPOWER MAX

Помимо этого, системная плата оснащена разъемом mSATA, подключенным к одному из чипсетных каналов 6 Гбит/с и предусмотренным для установки твердотельного накопителя соответствующего формата. В дальнейшем этот SSD можно задействовать для работы технологии RST или использовать в качестве загрузочного устройства.

MSI Z87 MPOWER MAX

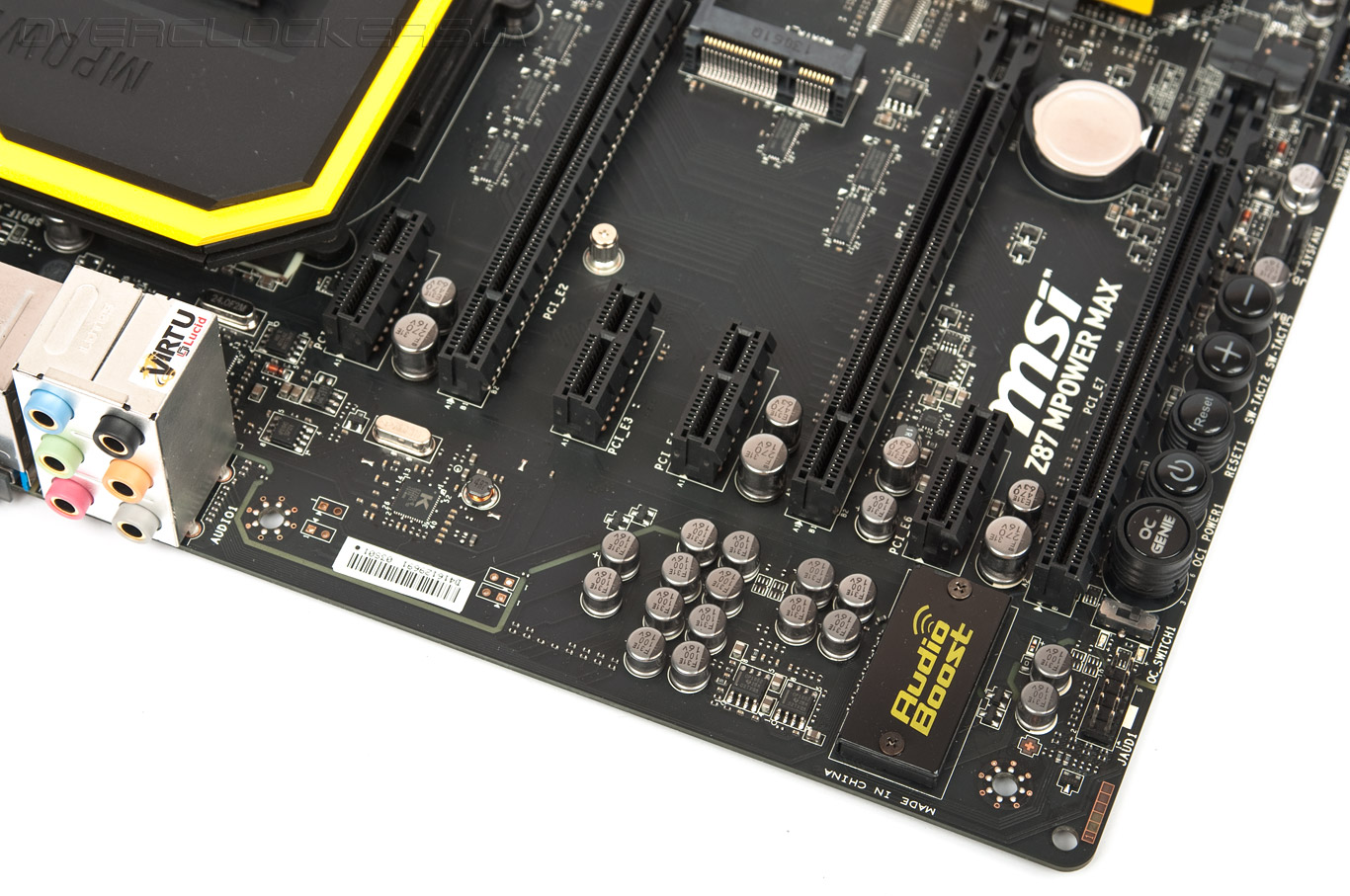

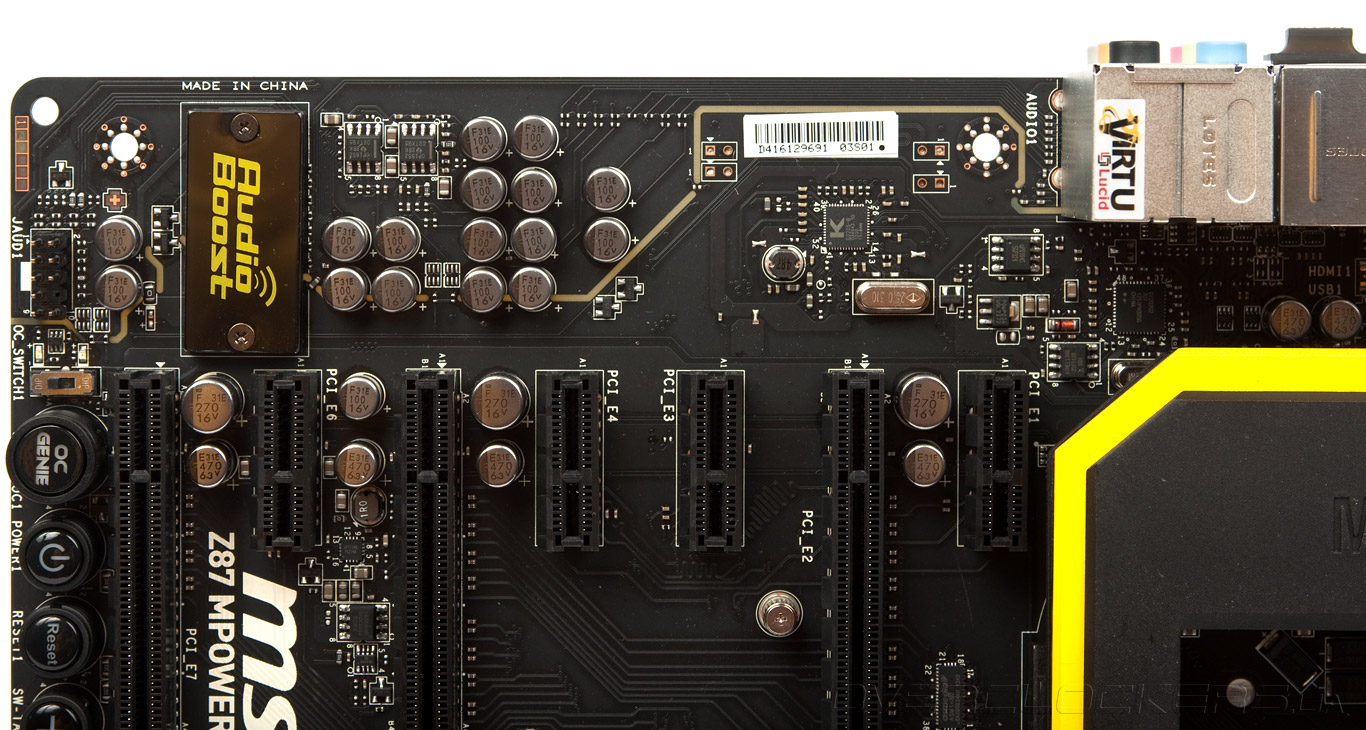

Качеству аудиоподсистемы Z87 MPOWER MAX инженеры MSI уделил повышенно внимание. Во-первых, звуковой тракт отделен от остальной части системной платы изолирующим зазором, а во-вторых, в выходном каскаде использованы операционные усилители OPA1652, обеспечивающие высокое качество звука при работе с высокоомными стереогарнитурами.

MSI Z87 MPOWER MAX

Звуковой чип скрывается под экраном, после демонтажа которого можно видеть 7.1 HD-аудиокодек Realtek ALC1150.

MSI Z87 MPOWER MAX

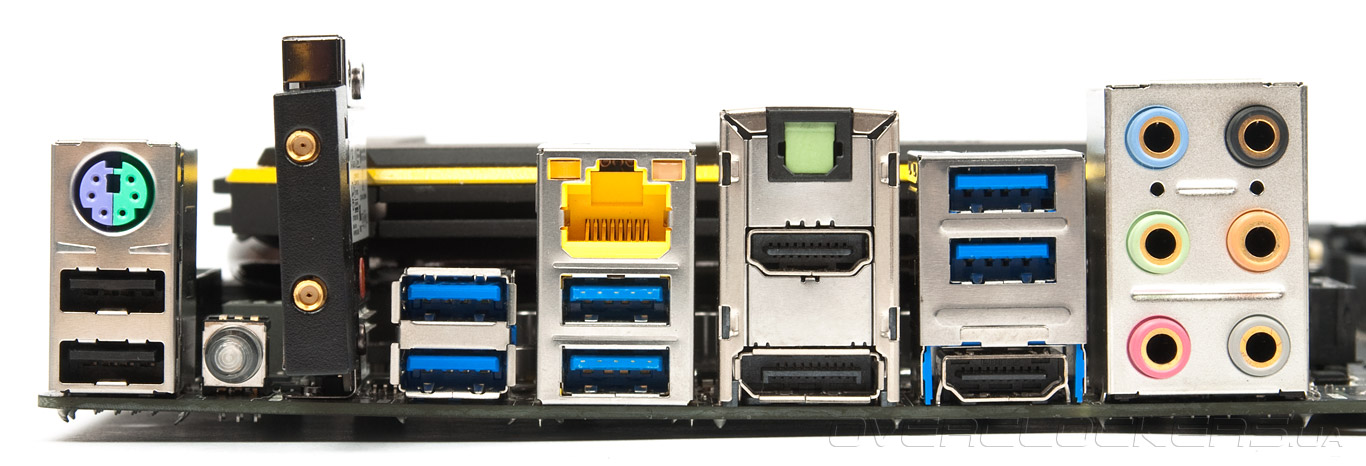

Для подключения к локальной сети Gigabit Ethernet служит контроллер Killer E2205 производства Qualcomm Atheros, в эффективности работы которого мы могли убедиться во время обзора MSI Z77A-G45 Gaming. Подсистема работы с периферией построена оригинальным образом: четыре из шести чипсетных каналов USB 3.0 выведены на внутренние разъемы, а к двум оставшимся подсоединен четырехпортовый хаб ASMedia ASM1074, который отвечает за работу четырех разъемов USB 3.0 на задней панели. Еще два порта USB 3.0 подключены к дополнительному контроллеру Renesas µPD720202. В итоге, на задней панели героини сегодняшнего обзора нашлось место для:
  • двух портов USB 2.0;
  • комбинированного разъема PS/2;
  • кнопки Clear_CMOS;
  • шести портов USB 3.0;
  • сетевой розетки RJ-45;
  • пары видеовыходов HDMI и одного DisplayPort;
  • оптического разъема S/PDIF;
  • шести аналоговых аудиовыходов.
MSI Z87 MPOWER MAX
Некоторые вещи в этом мире созданы для разгона!
