Особое место в модельном ряду вендора занимают «материнки», относящиеся к серии Big Bang. Такие модели создаются с учетом последних инженерных достижений в области проектирования системных плат, благодаря чему покупатели получают продукты высочайшего качества, наделенные максимальными возможностями расширения и отличным разгонным потенциалом. Например, героиня одного их предыдущих обзоров — MSI Big Bang-Marshal запомнилась наличием восьми разъемов PCI-E x16, технологией Lucid HYDRA, позволяющей объединять в одной системе видеокарты AMD и NVIDIA, а также мощнейшим 24-канальным преобразователя напряжения. Конечно, такая избыточная по всем параметрам функциональность нужна далеко не каждому. Поэтому, при проектировании очередной новинки из серии Big Bang — Z77 MPOWER — инженеры MSI основной упор сделали не на количественных характеристиках, а на возможностях разгона системной платы, её надежности и значительному запасу прочности.
Новинка предназначена для работы с процессорами Intel в исполнении LGA1155, а её дизайн разработан с учетом длительной работы в условиях максимального разгона. Со всеми особенностями конструкции участницы сегодняшнего тестирования мы обязательно познакомим вас в процессе обзора, а пока, предлагаем изучить спецификации MSI Z77 MPOWER.
| Модель | MSI Z77 MPOWER |
| Чипсет | Intel Z77 Express |
| Процессорный разъем | Socket LGA1155 |
| Процессоры | Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2600*/2800*/3000* (*— OC), максимум 32 ГБ |
| Слоты PCI-E | 3 PCI Express 3.0 x16 (х16, х8+х8, x8+x4+x4) 4 PCI Express 2.0 x1 |
| Слоты PCI | – |
| Встроенное видеоядро | Intel HD Graphics |
| Видеоразъемы | DisplayPort, HDMI |
| Количество подключаемых вентиляторов | 5 x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 4 x 3.0 (2 разъема на задней панели, Intel Z77) 4 х 3.0 (Renesas uDP72020) 8 x 2.0 (2 разъема на задней панели) |
| ATA-133 | – |
| Serial ATA | 2 канала SATA 6 Гбит/с (Intel Z77) 4 канала SATA 3 Гбит/с (Intel Z77) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel Z77) |
| Встроенный звук | Realtek ALC898 (7.1, HDA) |
| S/PDIF | оптический |
| Встроенная сеть | Realtek 8111E (Gigabit Ethernet) Qualcomm Atheros AR3011 (Bluetooth 2.1/3.0 EDR) Qualcomm Atheros AR9271 (802.11b/g/n) |
| FireWire | – |
| COM | + (на плате) |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | APS, кнопки включения, перезагрузки, Clear CMOS, кнопка GO2BIOS, Multi BIOS Switch, OC Genie II, OC Certified, контрольные точки V-Check Points |
Комплект поставки
На фоне рядовых продуктов MSI упаковка Z77 MPOWER выделяется необычным оформлением, на лицевую сторону коробки нанесена затейливая абстракция. Возможно, именно так выглядела вселенная в первые мгновения своего существования после так называемого Большого Взрыва. Кроме абстракции и названия модели на фронтальной части упаковки можно обнаружить логотип OC Certified, а также узнать о поддержке системной платой технологии Virtu MVP, конфигураций AMD CrossFireX и NVIDIA SLI, а также полной совместимостью с Microsoft Windows 8.
На обратной стороне коробки можно найти краткую спецификацию модели, перечень фирменных особенностей системной платы, а также расширенное описание уникальной особенности OC Certified, о которой следует сказать несколько слов.
Для проверки качества и подтверждения высокой надежности MSI Z77 MPOWER каждая системная плата проходит 24-часовое испытание в программе Prime95 при использовании жидкостной системы охлаждения без организации дополнительного обдува околосокетного пространства. Во время стресс-теста центральный процессор разгоняется до 4600 МГц при повышении напряжения, что создает повышенную нагрузку на узел преобразователя напряжения. В продажу поступают только те экземпляры, которые «проходят сквозь огонь» и выдерживают полный цикл испытаний.

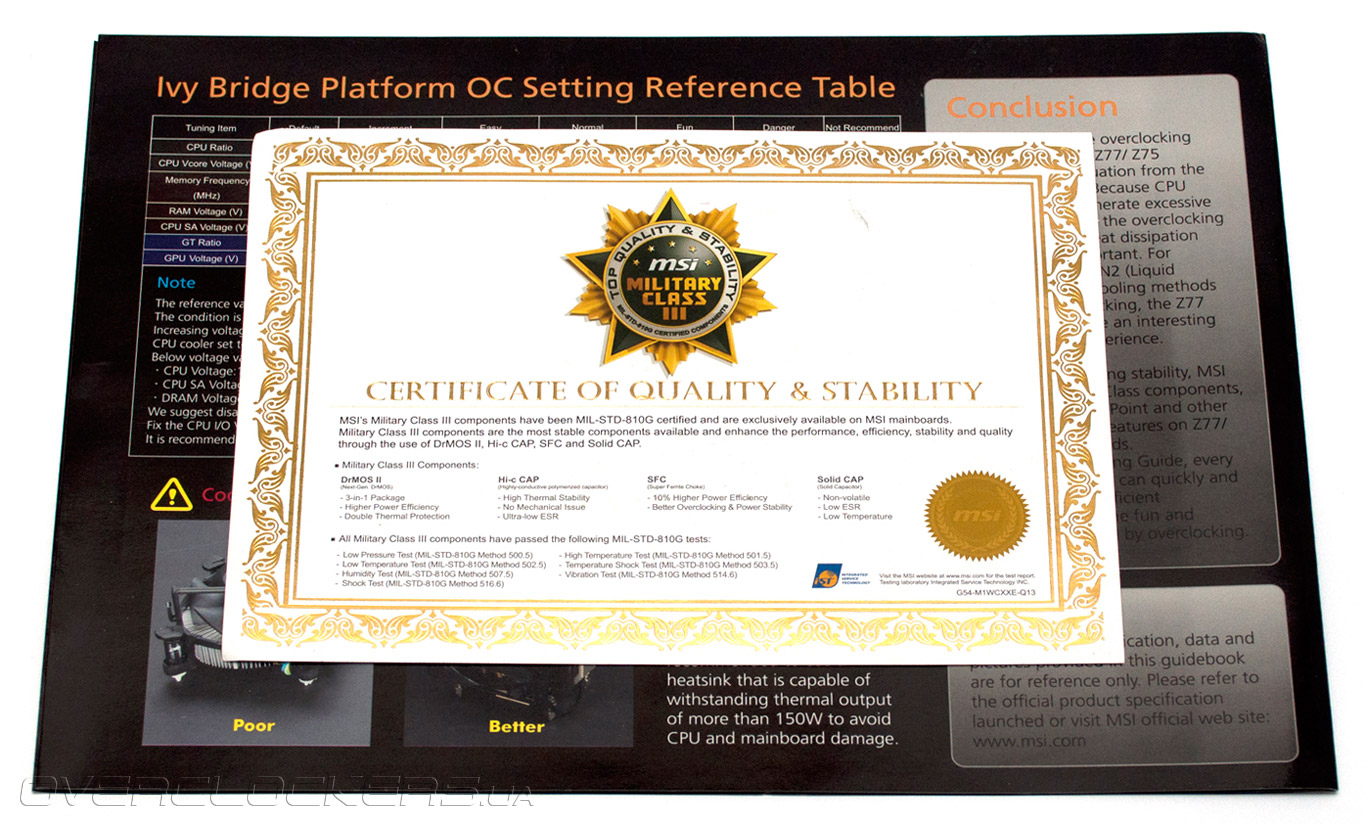

Достижение высоких показателей надежности Z77 MPOWER обеспечивается особой конструкцией радиаторов VRM, спроектированных для работы в условиях недостаточной вентиляции, а также использованием электронных компонентов Military Class III, соответствующие американскому военному стандарту MIL-STD 810. Этот стандарт регламентирует уровень защиты оборудования от различных внешних факторов, таких как действие повышенной и пониженной температур, пониженного давления, повышенной влажности, вибрации и ударной нагрузки. В доказательство того, что элементная база Military Class III полностью отвечает суровым требованиям военного стандарта, в комплекте поставки MSI Z77 MPOWER имеется копия сертификата соответствия.

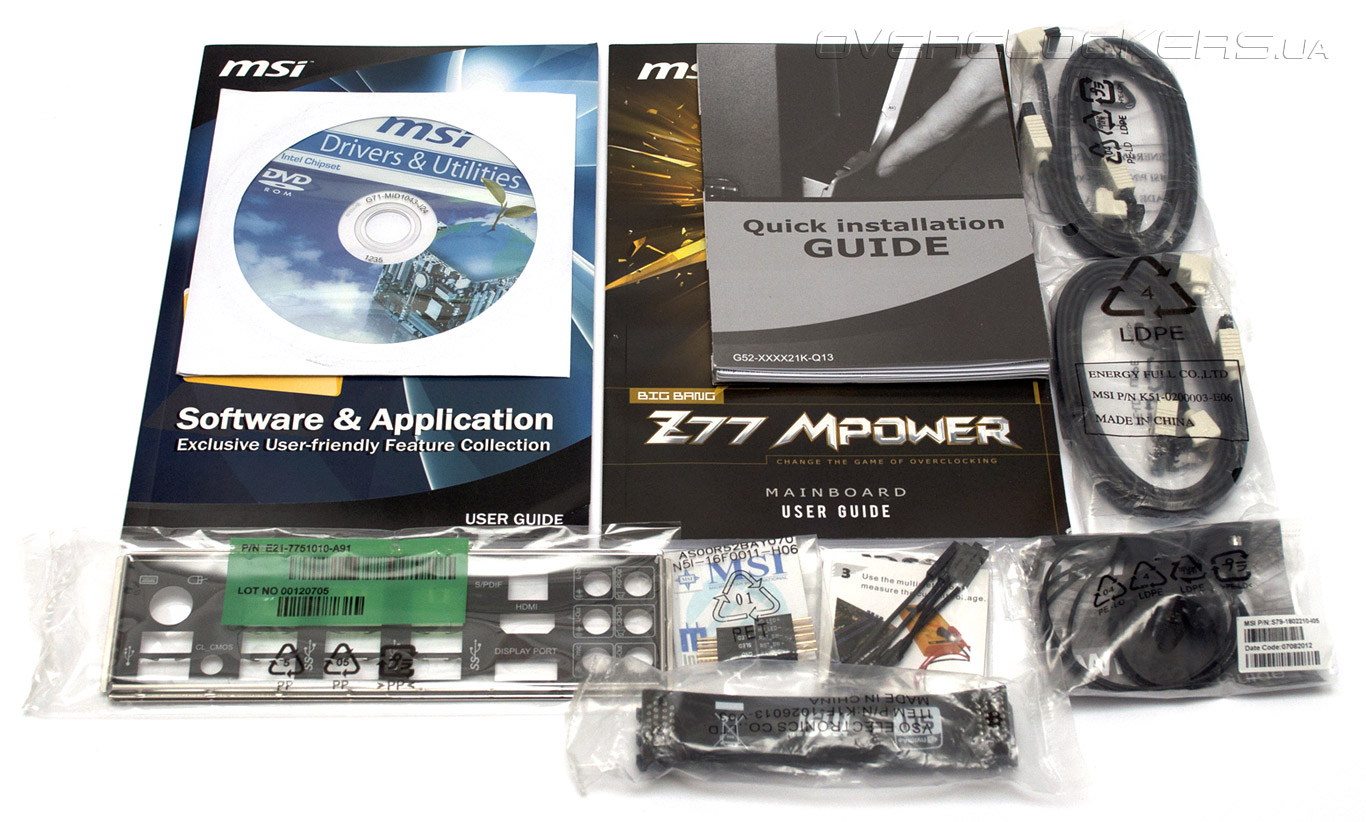

Очевидно, сам факт обладания таким документом способен снизить вероятность отказа оборудования в несколько раз. В остальном, набор аксессуаров новинки мало чем отличается от обычных материнских плат, он состоит из:
- заглушки на заднюю панель I/O Shield;
- мостика SLI;
- набора коннекторов M-connectors;
- комплекта удлинителей V-Chek для подключения щупов мультиметра;
- внешней антенны Wi-Fi;
- DVD-диска с драйверами и дополнительным ПО;
- руководства пользователя;
- инструкции по работе с фирменным программным обеспечением;
- брошюры по быстрой сборке системы.
Неплохой комплект поставки, но от продукта, относящегося к серии Big Bang, мы ждали большего. Например, заглушки для вывода портов USB 3.0 на переднюю панель системного блока, или планки с разъемами eSATA. Похоже, «материнка» Z77 MPOWER должна привлекать покупателей отнюдь не набором дополнительных принадлежностей, а чем-то другим. Чем именно — мы с вами узнаем во время знакомства с дизайном системной платы.
Дизайн

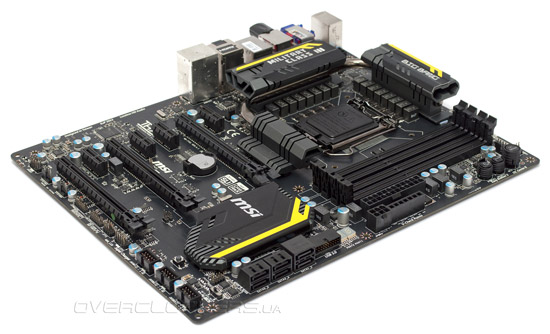

Новинка выполнена в стандартных для формата АТХ размерах 305х244 мм, что позволило расположить все основные узлы в удобных местах. Этот факт понравится любителям самостоятельной сборки, а фанаты моддинга оценят эффектный внешний вид MSI Z77 MPOWER.
Системная плата предназначена для эксплуатации процессоров Intel в исполнении LGA1155, в её основе лежит чипсет Intel Z77 Express, наделяющий продукт максимальной функциональностью и поддержкой разгона путем повышения коэффициента умножения. «Материнка» располагает четырьмя слотами DIMM, которые позволяют установить модули ОЗУ суммарным объемом 32 ГБ. Обладатели Ivy Bridge смогут эксплуатировать оперативную память DDR3 на частотах до 3000 МГц включительно.

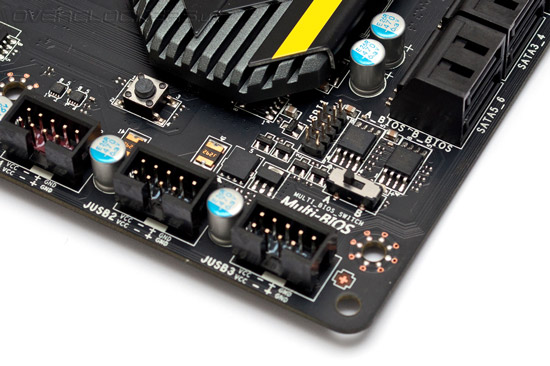

Для повышения надежности и обеспечения дополнительной защиты от сбоя, материнская плата оснащена двумя микросхемами с управляющим микрокодом. Рядом ними находится микропереключатель MULTI BIOS SWITCH, позволяющий выбирать необходимый чип EPROM. Обращаем ваше внимание очень полезную функцию GO2BIOS, которая предназначена для быстрого доступа к меню настроек материнской платы. Для её активации необходимо нажать одноименную кнопку и после включения питания Z77 MPOWER автоматически выполнит вход в UEFI Setup.

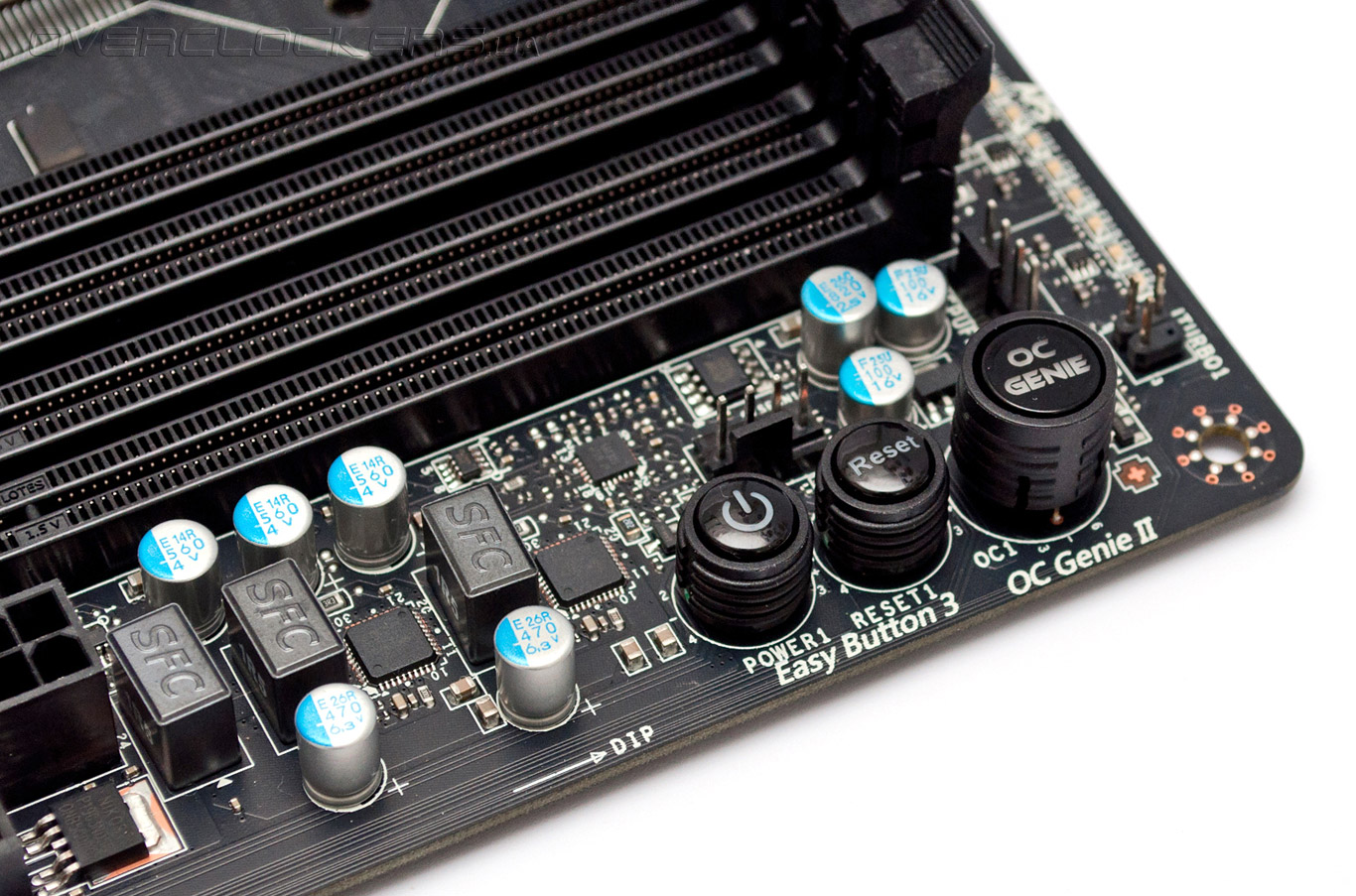

При эксплуатации новинки в условиях открытого стенда пригодятся аппаратные кнопки включения и перегрузки, а также многофункциональная клавиша OC Genie. Последняя не только активирует фирменную технологию автоматического разгона, но также позволяет загружать набор настроек, предварительно заданный пользователем в прошивке.

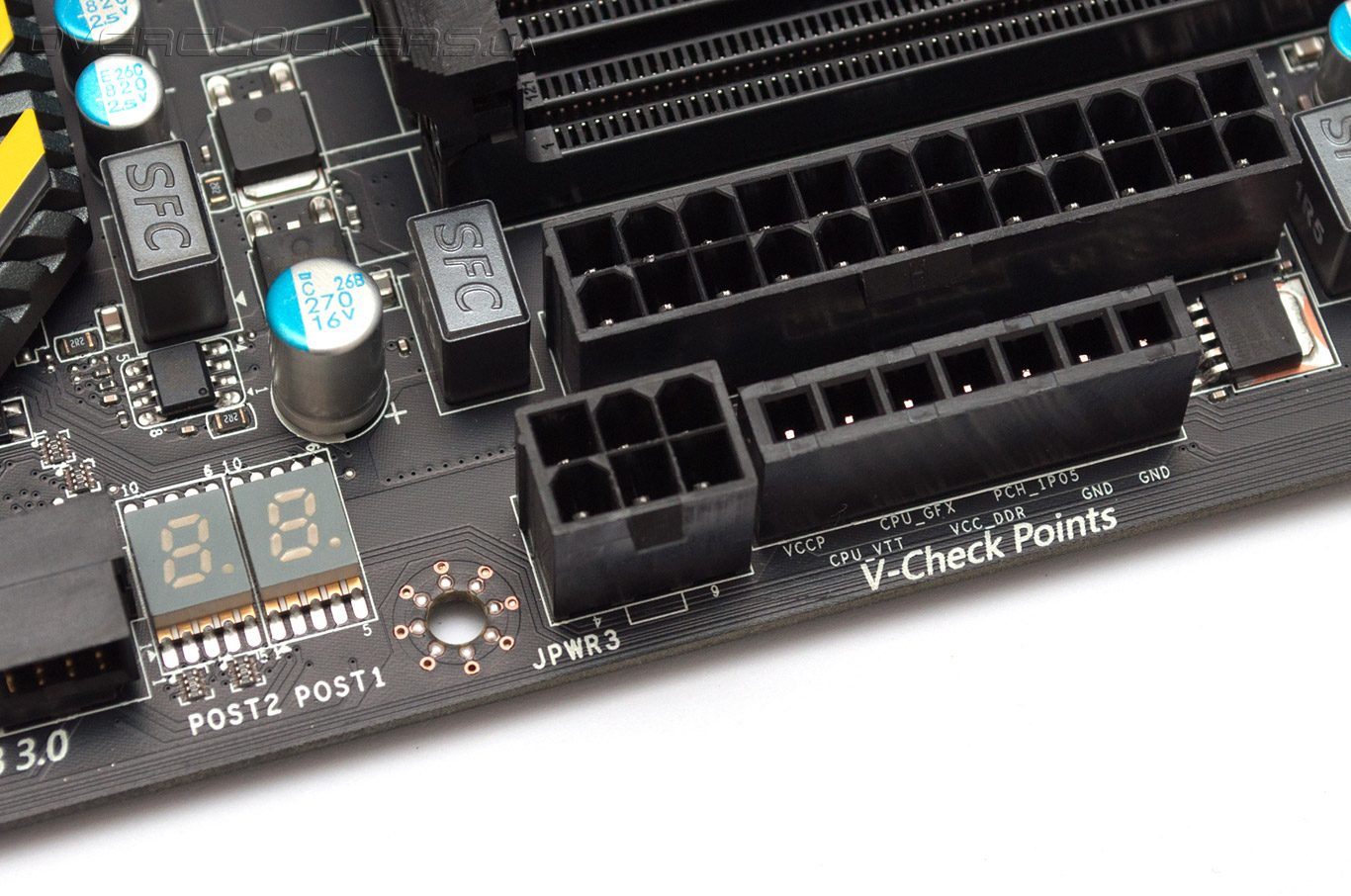

Как и подобает модели, предназначенной для требовательных пользователей и любителей разгона, MSI Z77 MPOWER оснащается светодиодным индикатором кодов POST, на который после загрузки выводится текущая температура центрального процессора, и набором контрольных точек для измерения напряжений питания V-Check Points. Обращаем ваше внимание на шестиконтакный разъем, который используется для электропитания видеокарт. В данном случае он обеспечивает стабильное напряжение на портах PCI-E 3.0 x16 в случае организации конфигураций из нескольких мощных графических ускорителей.

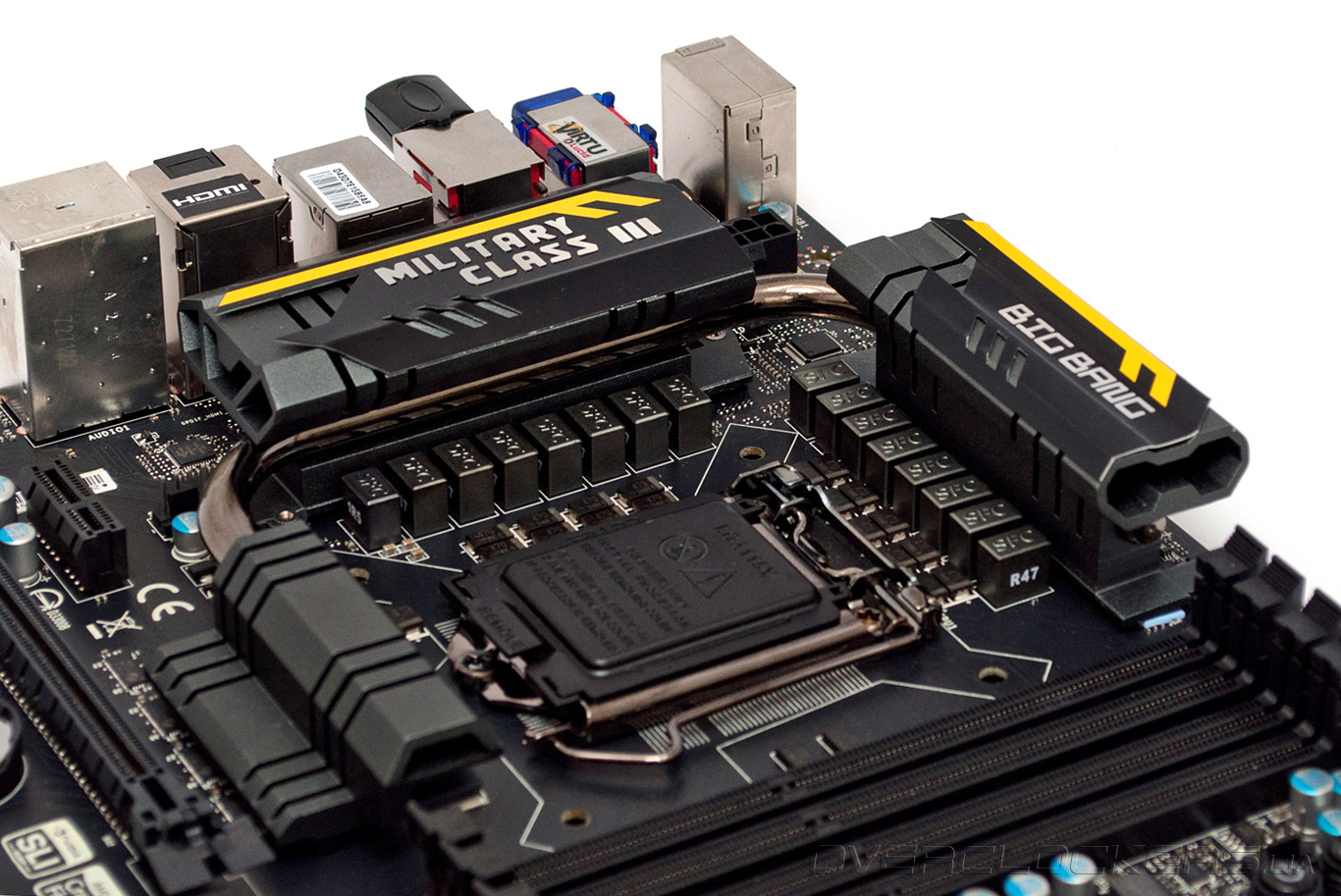

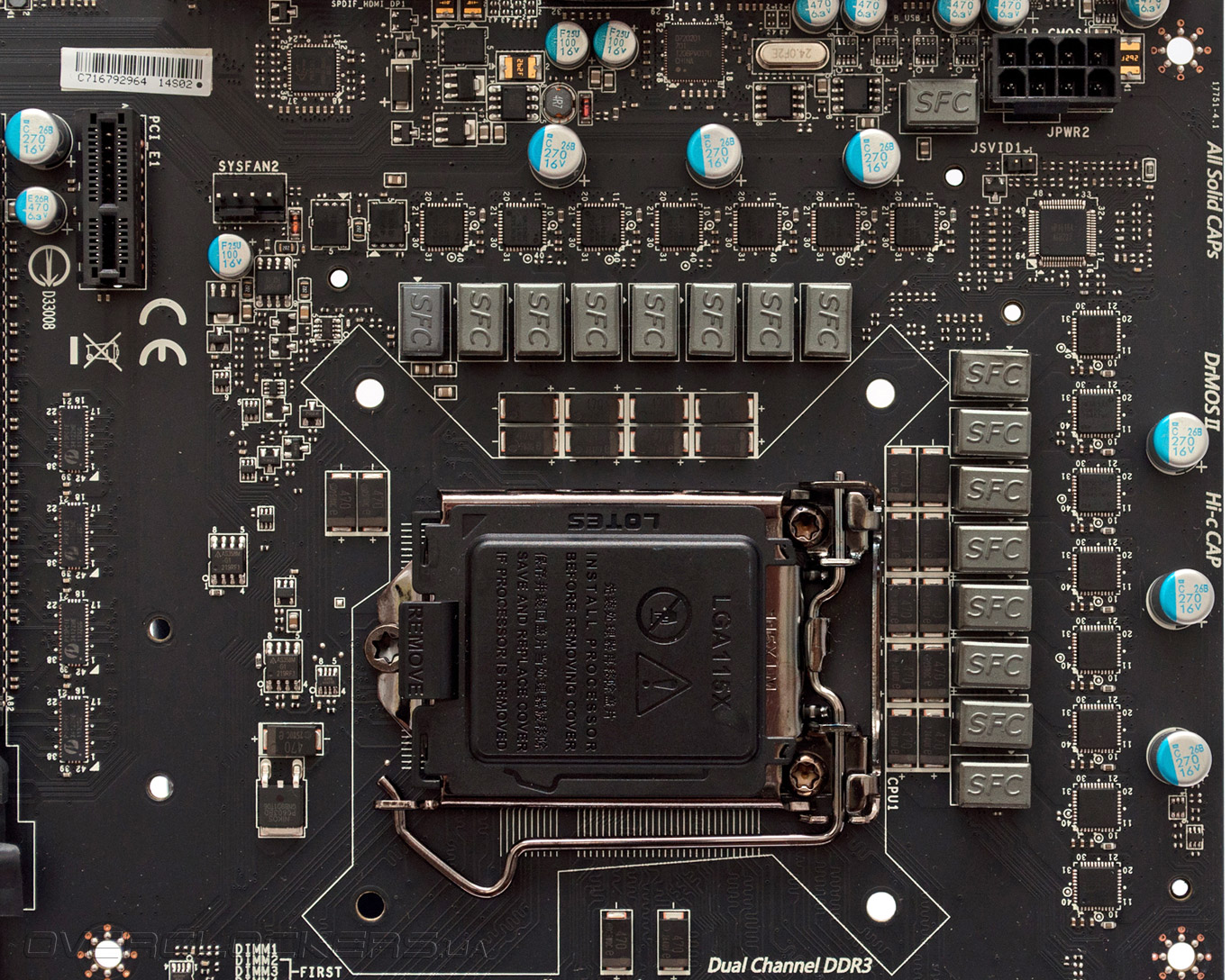

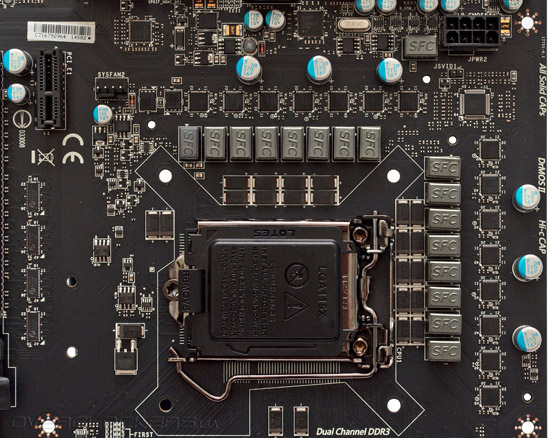

Силовая подсистема материнской платы сконструирована в расчете на солидный запас прочности. Напряжение к узлу VRM подается посредством восьмиконтактного разъема EPS12V. В 16-канальном преобразователе питания центрального процессора в качестве силовых элементов применяются интегральные сборки DrMOS второго поколения. При этом 12 фаз питают вычислительные ядра, а четыре оставшиеся — встроенный графический ускоритель. Процессорным VRM управляет цифровой ШИМ-контроллер uP1618A, который поддерживает изменение частоты переключения силовых элементов, имеет встроенный механизм противодействия падению напряжения, а также защиту от перегрева и превышения тока. Возможности контроллера позволяют реализовать функцию Active Phase Switching (APS), отключающую неиспользуемые фазы преобразователя напряжения в моменты простоя вычислительных ядер, а линейка из 12 ярких синих светодиодов отображает текущий режим работы APS.

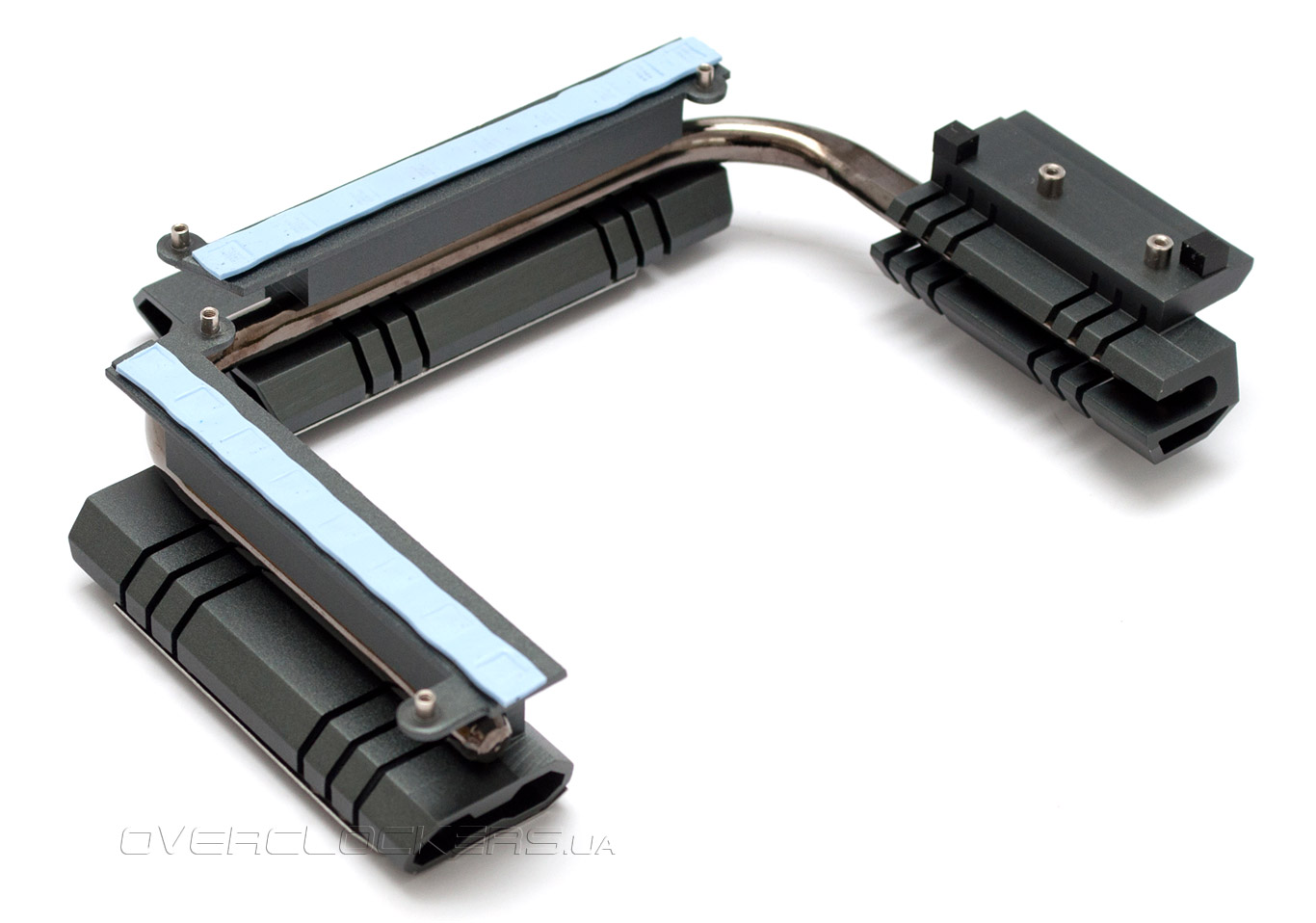

Для отвода тепла от силовых элементов VRM на материнской плате MSI Z77 MPOWER используется оригинальная конструкция, состоящая из трех радиаторов, соединенных тепловой трубкой. Несмотря на кажущуюся громоздкость, система охлаждения ничуть не мешает при установке даже таких супер-кулеров, как Thermalright Silver Arrow.
В качестве термоинтерфейса выступают полоски из пластичного материала с высокой теплопроводностью, а для обеспечения надежного контакта DrMOS II с подошвой системы охлаждения используются крепления на подпружиненных винтах.

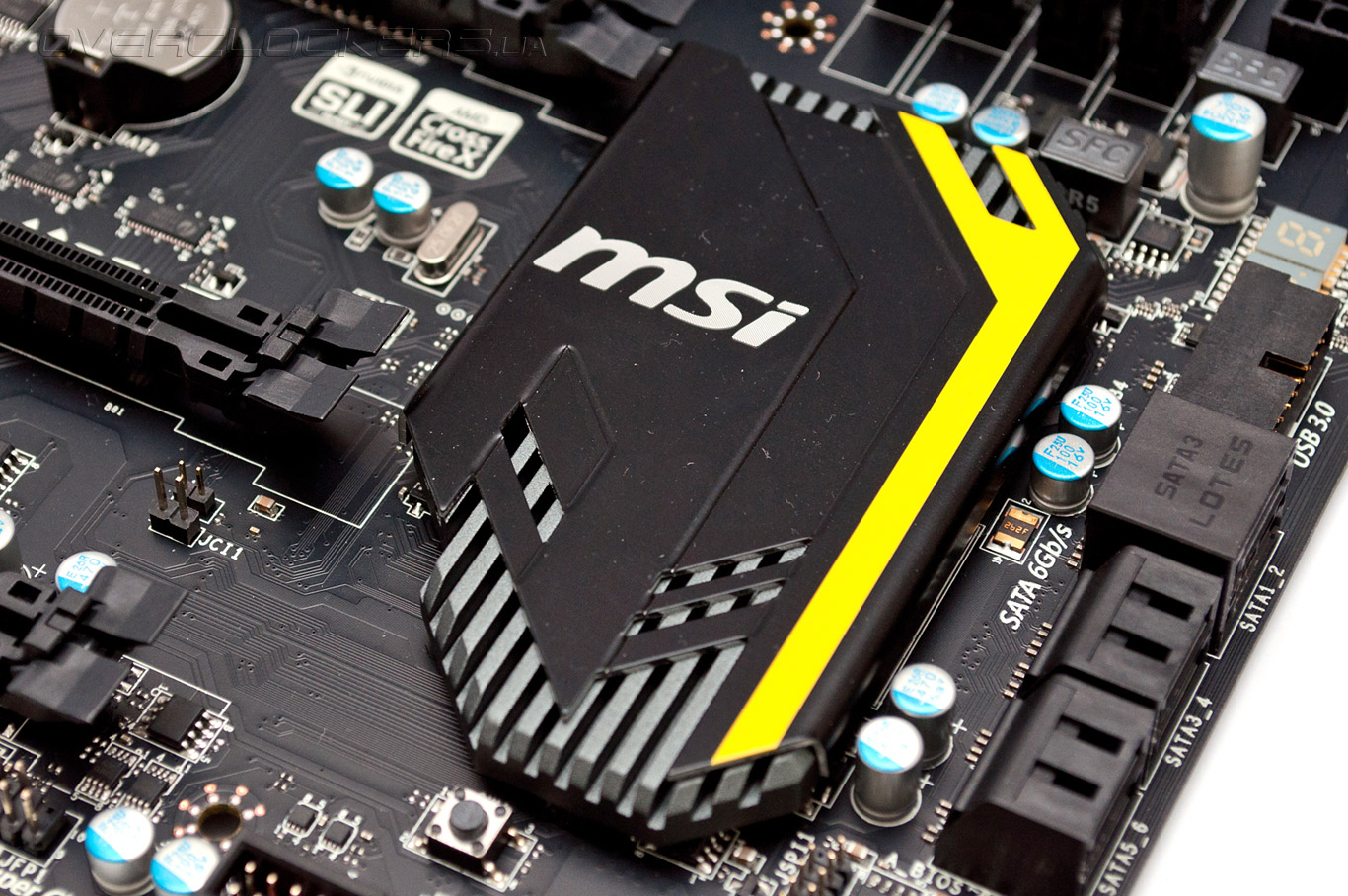

Микросхему системной логики от перегрева защищает массивный плоский радиатор, эффективности которого достаточно как в штатном режиме работы, так и после разгона.
Несмотря на то, что система охлаждения Z77 MPOWER оптимизирована для эксплуатации без дополнительного обдува радиаторов, стоит все-таки позаботиться об организации вентиляции внутри системного блока. Для этих целей материнская плата оснащена пятью разъемами для подключения вентиляторов, причем, все они поддерживают управление скоростями вращения при помощи ШИМ.

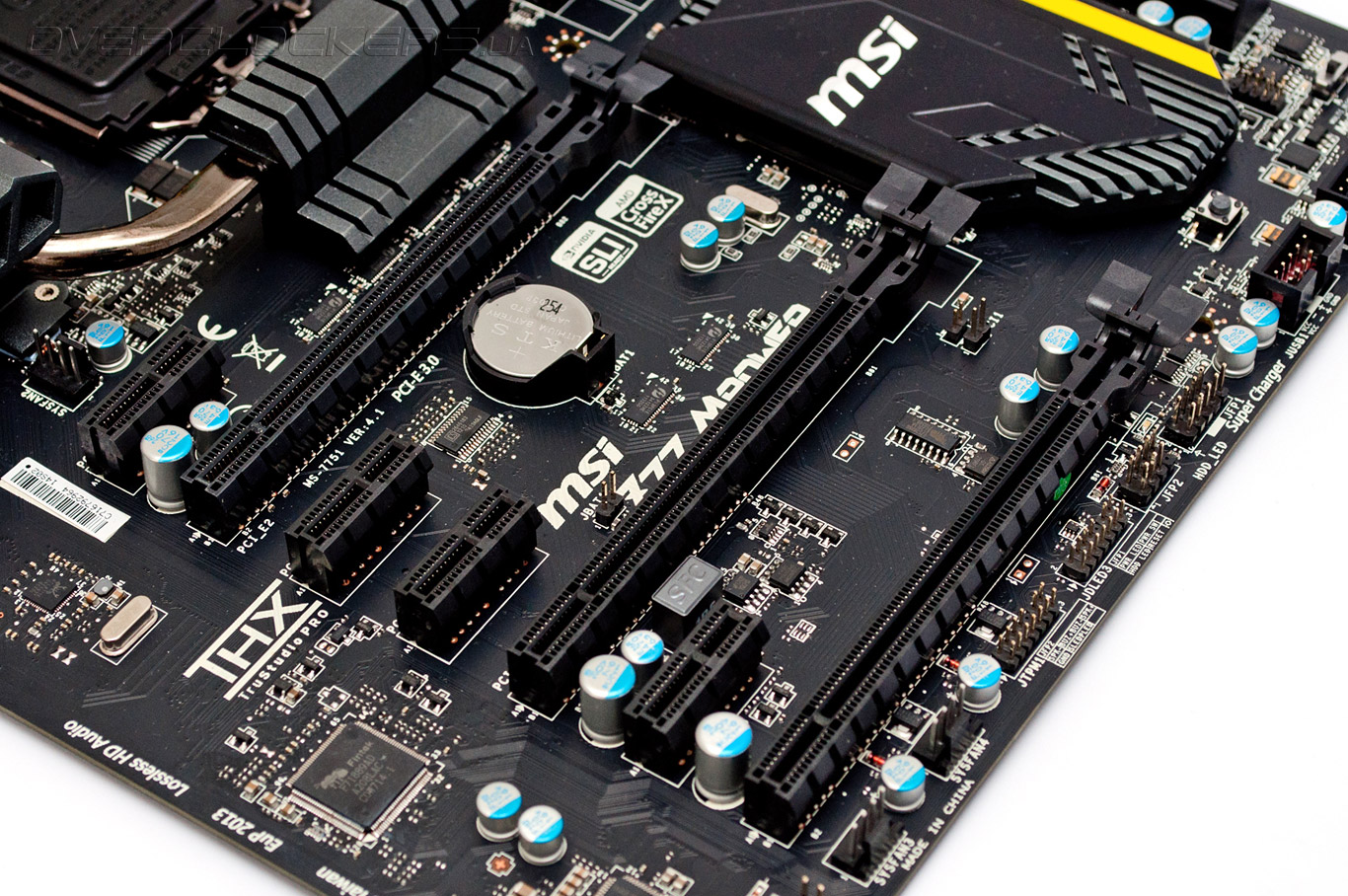

Для организации графической подсистемы Z77 MPOWER предлагает три слота PCI Express 3.0 x16, режим работы которых зависит от количества установленных видеокарт. Поддержка третьей ревизии шины PCI-E доступна лишь владельцам 22-нм процессоров Intel, впрочем, прирост пропускной способности интерфейса практически не влияет на быстродействие. Единственный графический ускоритель следует устанавливать в первый по счету слот PCI Express 3.0 x16, а при использовании пары видеокарт два верхних разъема автоматически переключаются в режим PCI Express 3.0 x16@x8, что дает возможность создания конфигураций AMD CrossFireX и NVIDIA SLI. Наконец, счастливые обладатели Ivy Bridge смогут задействовать третий по счету слот PCI Express 3.0 x16@x4, при этом 16 доступных линий PCI-E распределятся по схеме «х8+х4+х4».
Для расширения функциональности материнской платы служат четыре порта PCI-E 2.0 x1, подключенные к системной логике. Увы, героиня сегодняшнего обзора лишена поддержки устройств с интерфейсом PCI. Подсистема хранения данных MSI Z77 MPOWER представлена четырьмя чипсетными портами SATA 3 Гбит/с и двумя SATA 6 Гбит/с. Возможности системной логики позволяют объединять дисковые накопители в массивы RAID уровней 0, 1, 5 и 10. Владельцы SSD смогут задействовать фирменную технологию интеллектуального кэширования данных Intel Smart Response и функцию ускоренной загрузки операционной системы Intel Rapid Start. Для подключения устройств с интерфейсом USB 2.0 служат восемь портов, два из которых выведены на заднюю панель, и восемь разъемов USB 3.0. Так как системная логика обеспечивает работу только четырех устройств с поддержкой третьей ревизии универсальной последовательной шины, то за функционирование оставшихся четырех интерфейсов, расположенных на задней панели, отвечает пара чипов Renesas uDP72020. Звуковая подсистема реализована на базе высококачественного HD-аудиокодека Realtek ALC898, который поддерживает подключение акустических систем формата 7.1 и вывод звукового потока на цифровые ресиверы при помощи оптического интерфейса S/PDIF Out. Для работы в локальной сети Gigabit Ethernet имеется контроллер Realtek 8111E. Отличительной особенностью Z77 MPOWER является поддержка беспроводной передачи данных. В основе адаптера, отвечающего за работу в сетях Wi-Fi 802.11b/g/n, лежит чипсет Qualcomm Atheros AR9271. Устройство оснащено встроенной антенной, а для улучшения уровня сигнала можно использовать комплектную внешнюю антенну. Для подключения устройств Bluetooth 2.1/3.0 EDR используется контроллер, базирующийся на SoC Qualcomm Atheros AR3011.

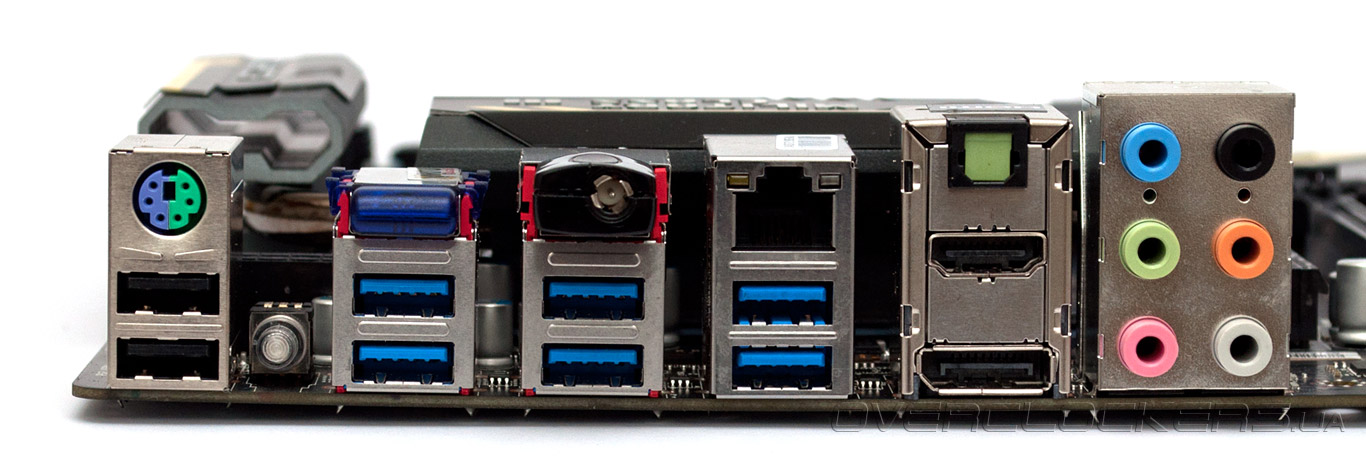

В итоге, на задней панели участницы сегодняшнего тестирования расположены:
- комбинированный порт PS/2;
- два порта USB 2.0;
- кнопка Clear CMOS;
- шесть разъемов USB 3.0;
- адаптеры Bluetooth и Wi-Fi;
- гигабитный порт RJ-45;
- оптический S/PDIF Out;
- видеовыходы DisplayPort и HDMI;
- шесть аналоговых аудиоразъемов.
Несмотря на отсутствие интерфейсов eSATA и FireWire конфигурацию задней панели MSI Z77 MPOWER можно считать удачной. Всего два цифровых видеовыхода несколько ограничивают возможности по выводу изображения от встроенного в процессоры графического ядра, но это справедливо лишь для 22-нм Ivy Bridge, которые позволяют подключать до трех мониторов одновременно. При этом пользователи могут активировать технологию LucidLogix Virtu MVP, позволяющую задействовать ресурсы встроенной и дискретной видеокарт в зависимости от используемого приложения.
Дизайн MSI Z77 MPOWER вызывал у нас самые положительные эмоции, что абсолютно логично, учитывая продуманную до мелочей конструкцию материнской платы. Нет ни малейших сомнений, что узел VRM и его система охлаждения, спроектированные с большим запасом прочности, способны обеспечить достойный уровень разгона, а функциональность новинки удовлетворит большинство запросов даже самых требовательных пользователей. Также отметим наличие у модели множества дополнительных функций, таких как кнопка GO2BIOS, наличие контрольных точек для измерения напряжения V-Check или индикатора кодов POST. Впрочем, даже для самого лучшего аппаратного обеспечения нужна соответствующая программная поддержка, поэтому, мы незамедлительно переходим к изучению прошивки Z77 MPOWER и её комплектного ПО.
